Обзор корпуса Zalman N4

Внутреннее устройство

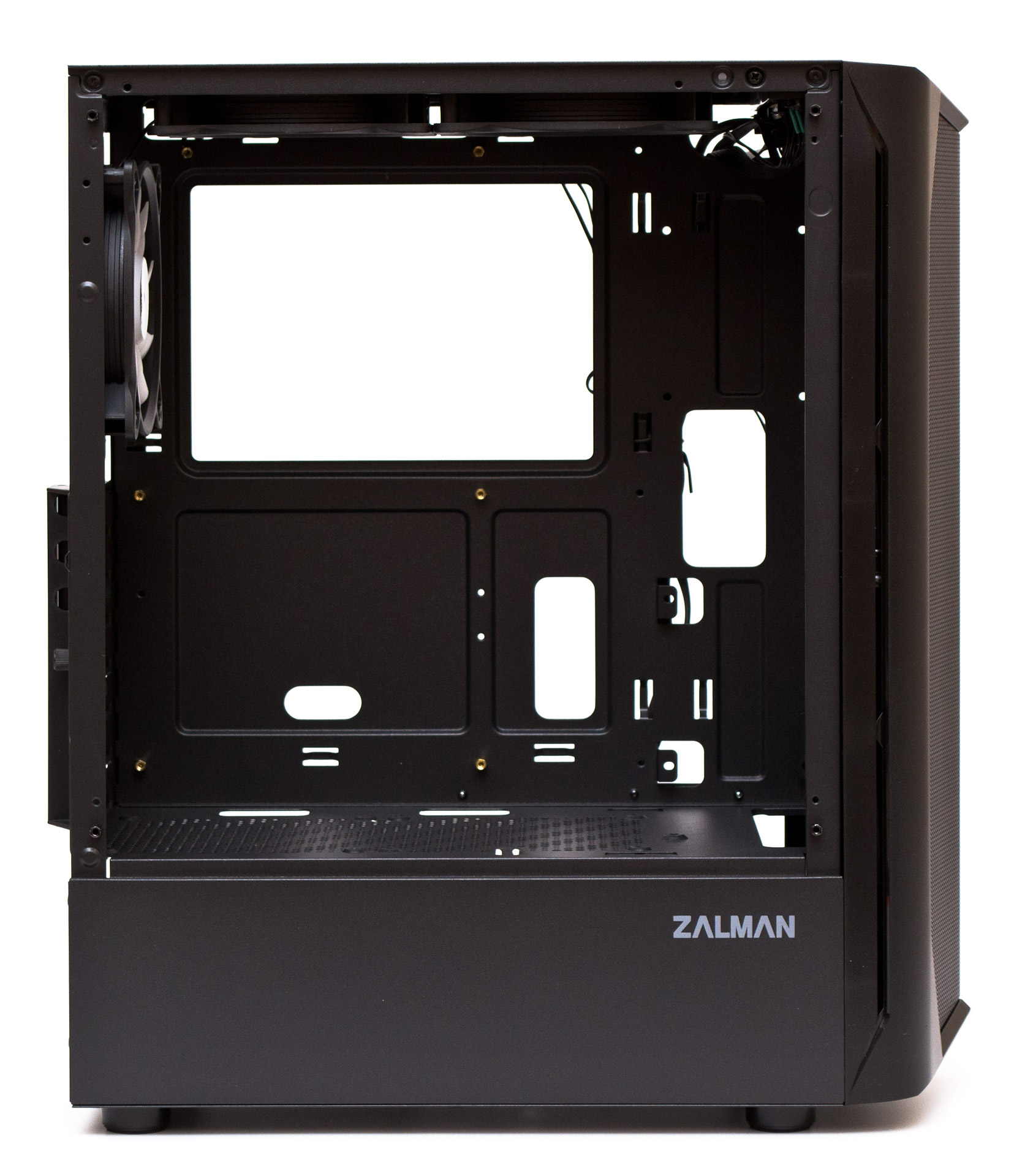

Корпус Zalman N4 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 163 мм. Предельная длина плат расширения во всех слотах заявлена на отметке в 305 мм. Оптимально будет не превышать 290 мм для удобства инсталляции. Допустимая длина блока питания ограничена 180 мм в упор к 3,5″ накопителям.

Zalman N4

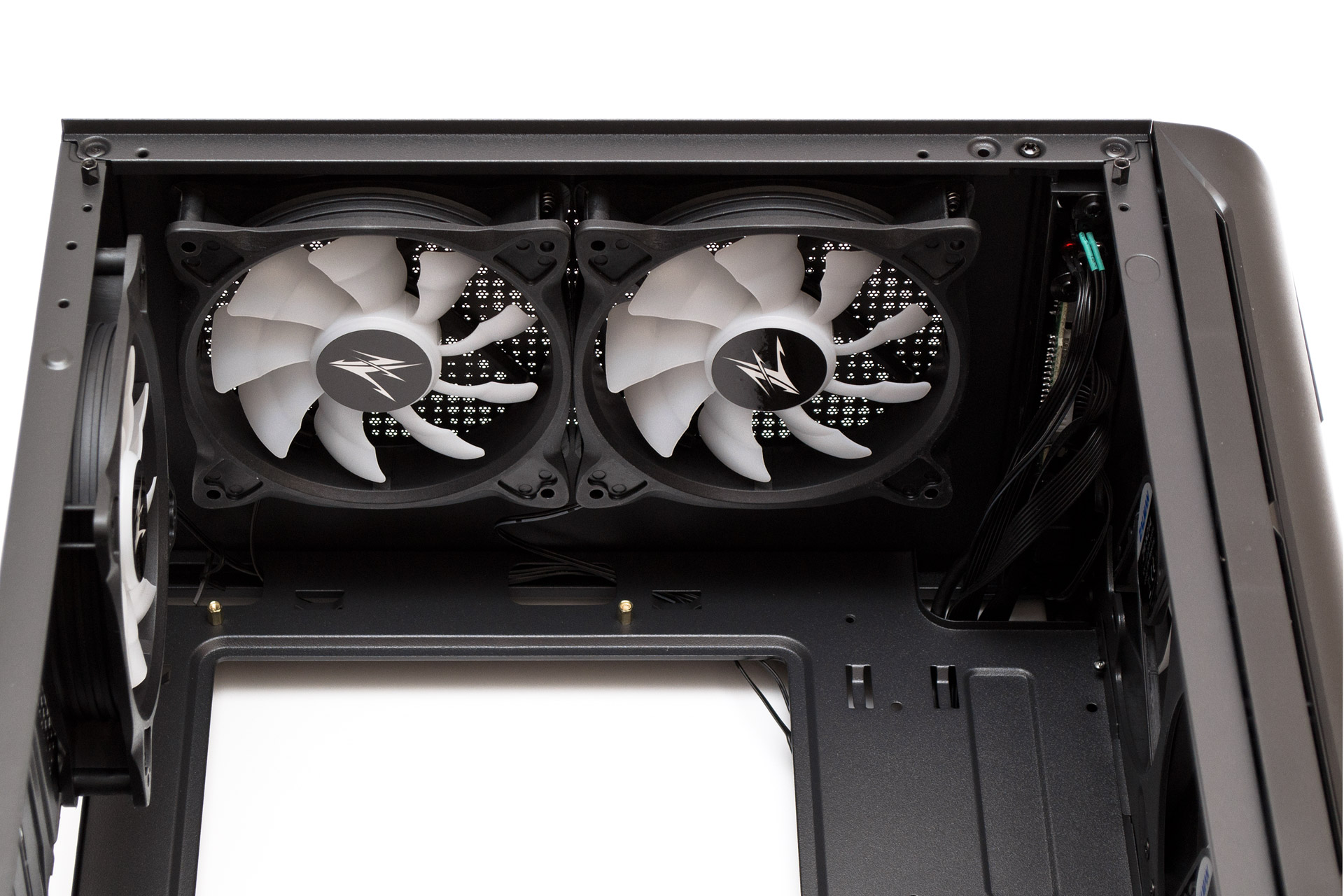

Запас пространства под верхней панелью до кромки материнской платы равен 25 мм. Ничего кроме двух 120-мм вентиляторов сюда не поставить. А они и так здесь предустановлены в направлении на вытяжку из корпуса.

Zalman N4

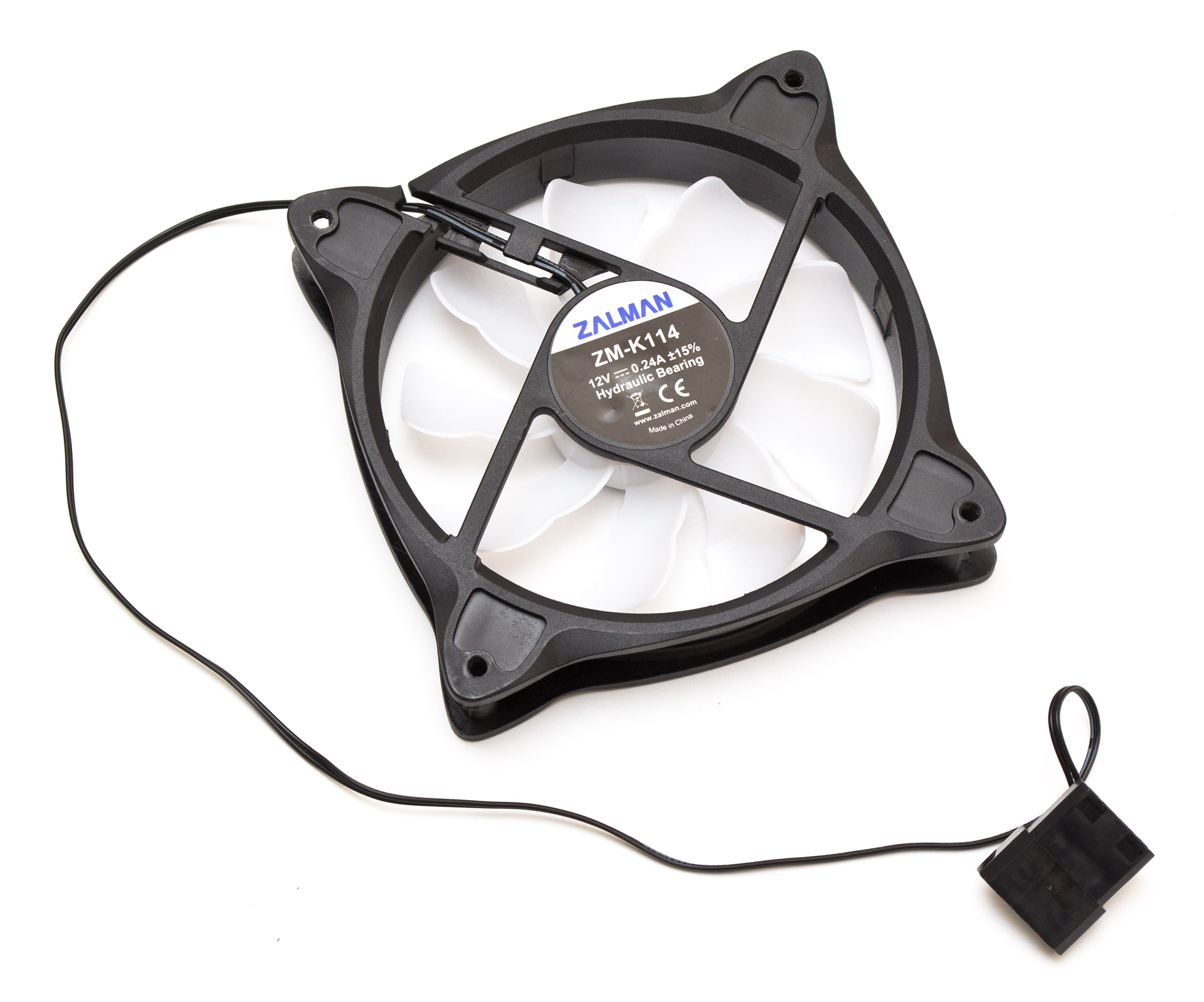

Предустановленные 120-мм вентиляторы обозначены как Zalman ZM-K114. Рамка не имеет демпферов вибрации. Крыльчатка белая, на девять лопастей. Скорость постоянная — 1100 об/мин. Заявлено использование гидравлического подшипника. По центру, вокруг статора расположены светодиоды фиксированной цветной подсветки. Запитывается от сквозного разъема Molex, длина шнура которого составляет 430 мм.

Zalman N4

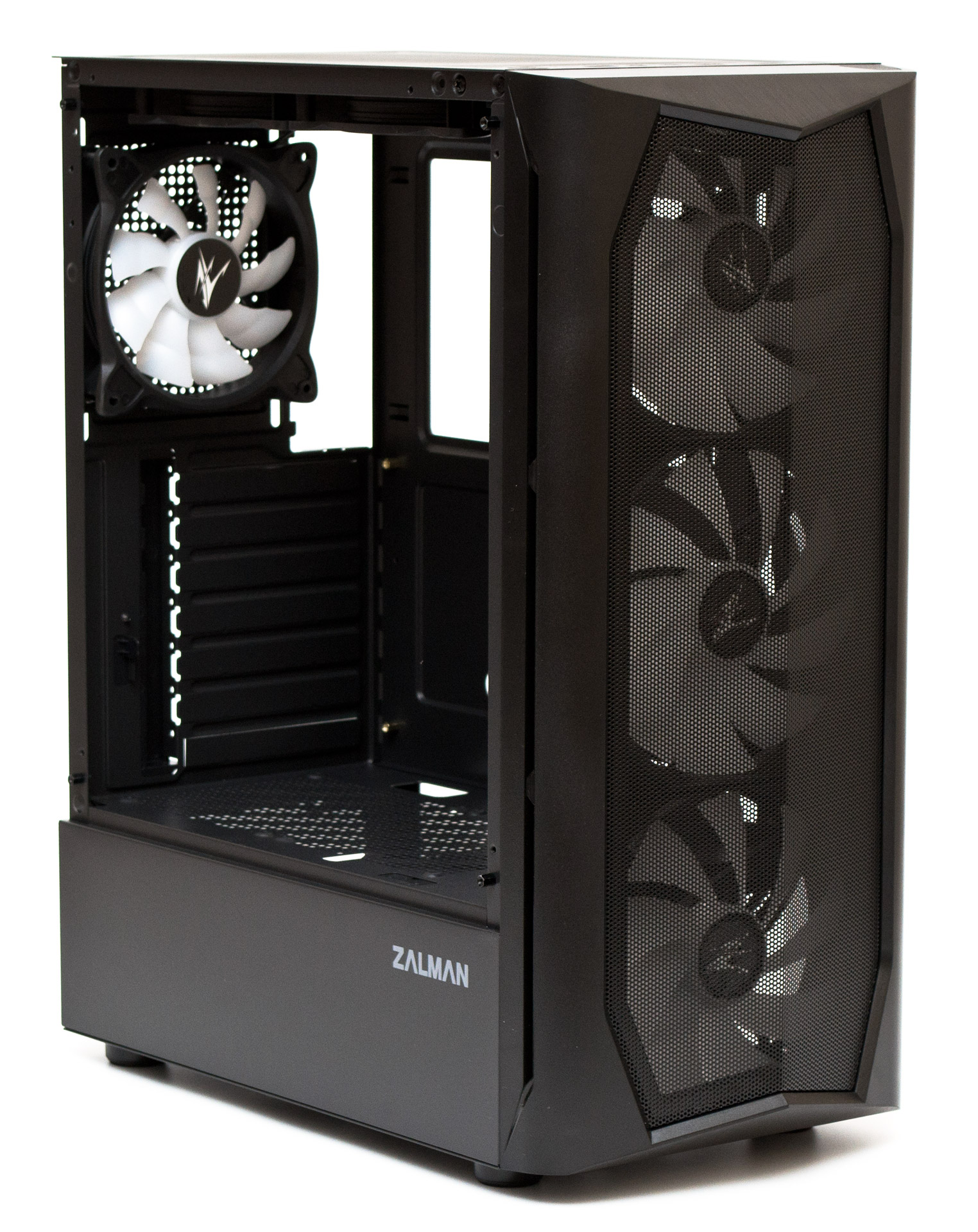

На задней панели предустановлен на вытяжку еще один 120-мм пропеллер, аналогичный по характеристикам верхним вентиляторам. Все слоты расширения крепятся обычными винтами.

Zalman N4

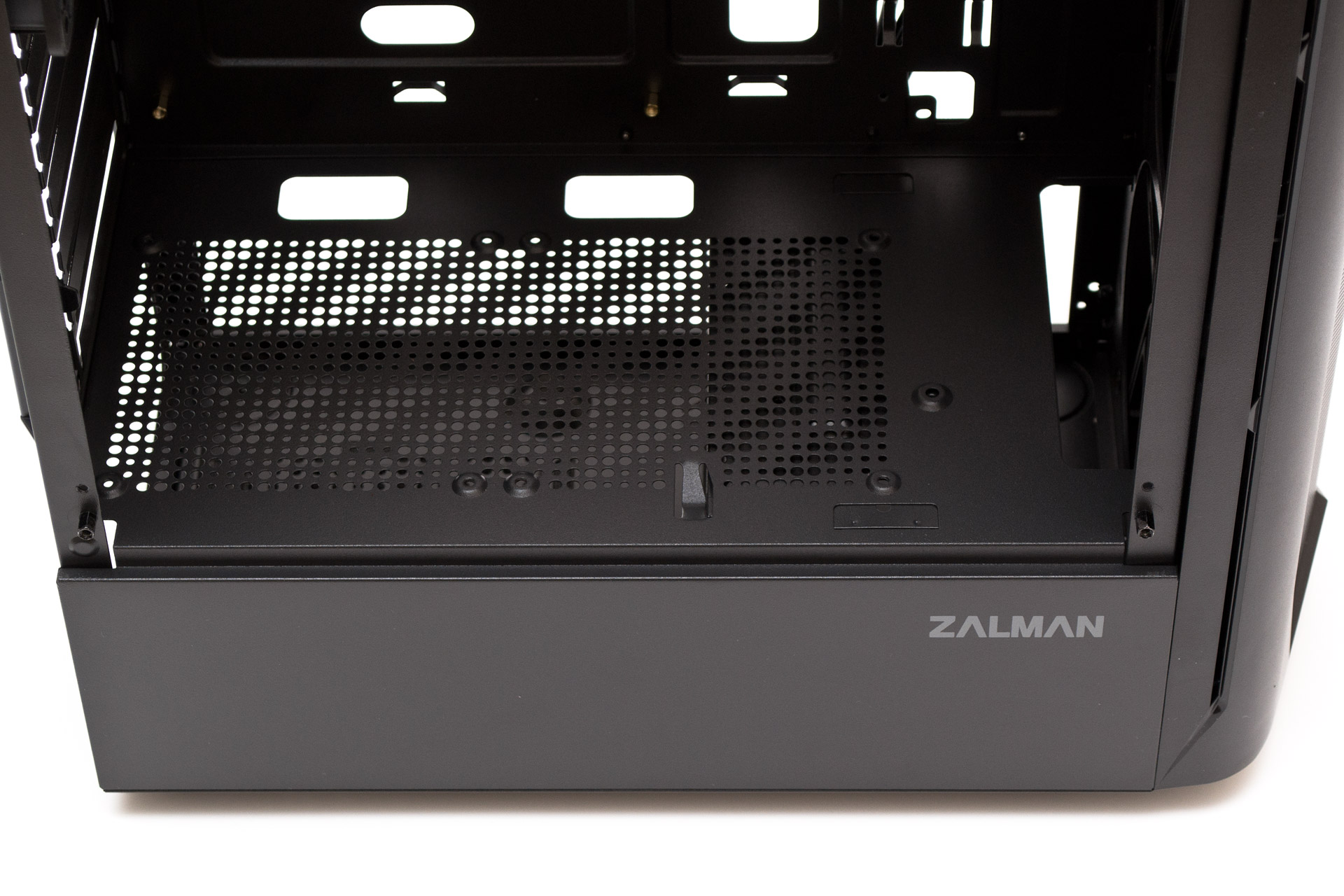

Верхняя часть кожуха блока питания перфорированная, с посадочными местами под два 120-мм вентилятора (разве что длинных винтов под это дело в комплекте не предусмотрено). В панели есть две небольшие прорези для протяжки проводов и вырез глубиной в 30 мм и шириной в 130 мм впереди.

Zalman N4

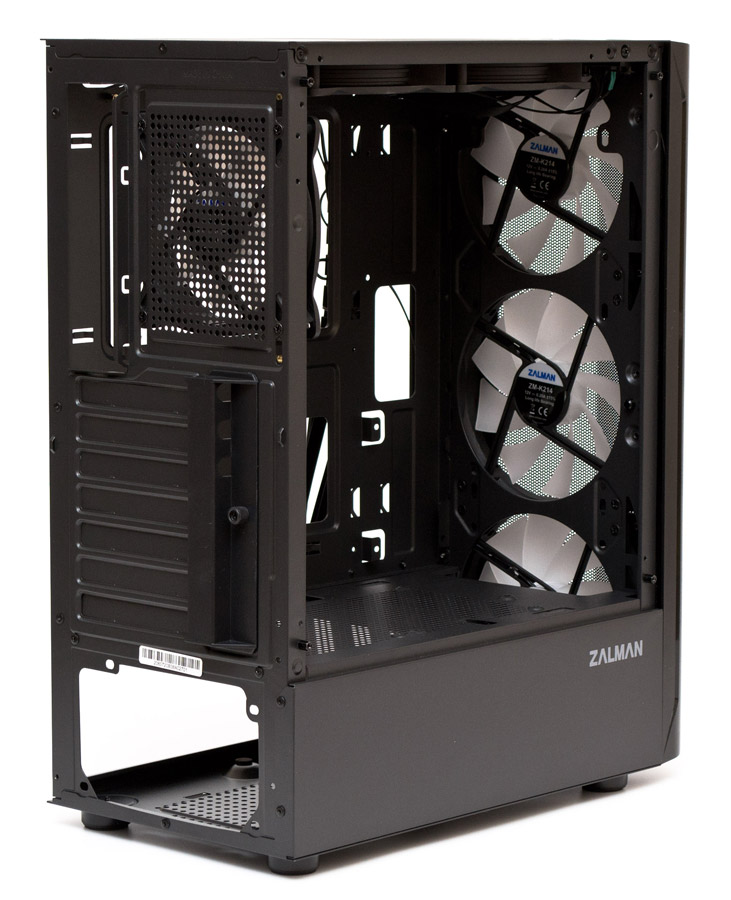

На фронтальной панели предустановлено три 140-мм нагнетательных вентилятора. Возле них, в передней части поддона материнской платы можно закрепить два 2,5″ накопителя с помощью винтов.

Zalman N4

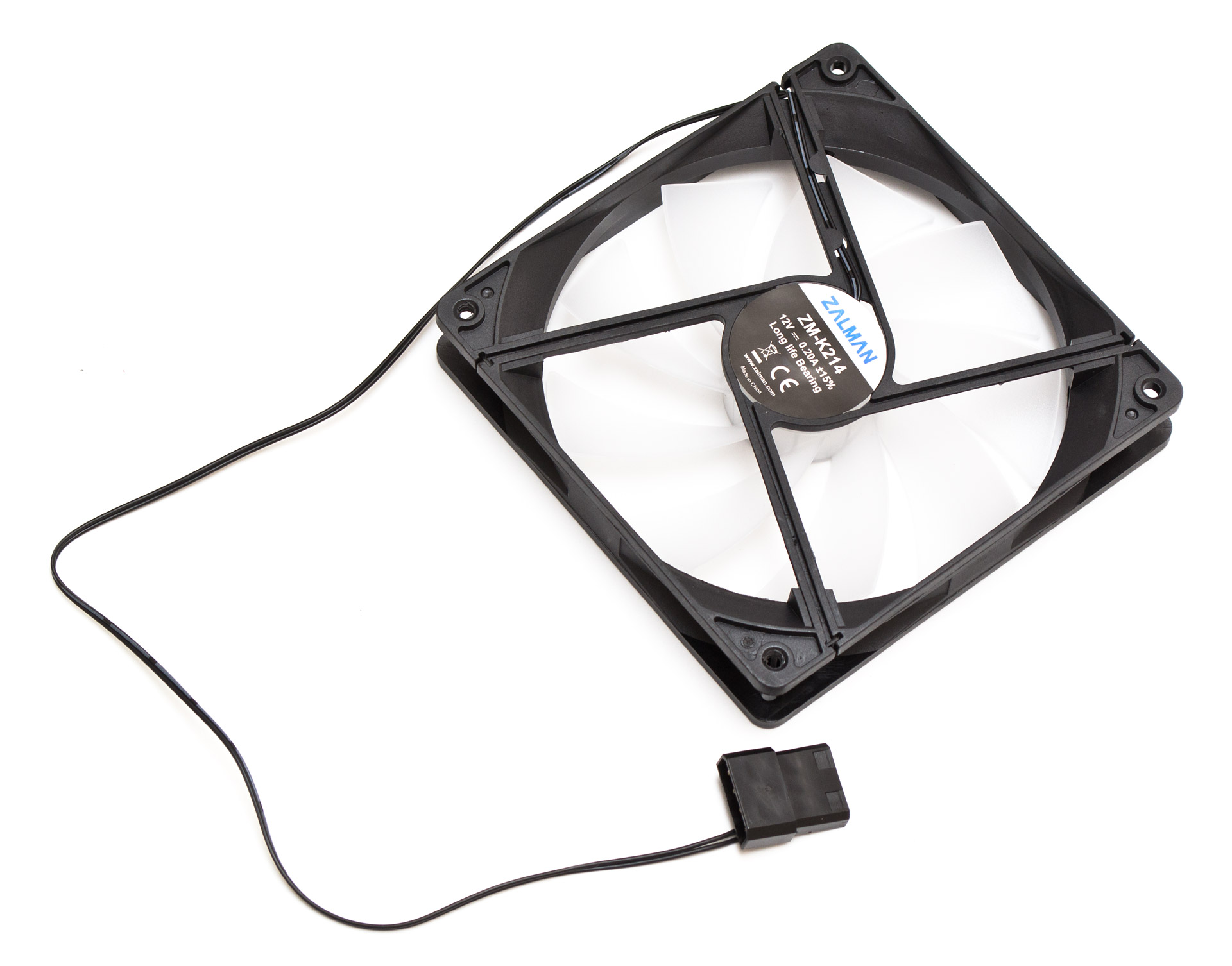

Предустановленные 140-мм вентиляторы обозначены как Zalman ZM-K214. Рамка не имеет демпферов вибрации. Крыльчатка белая, на девять лопастей. Скорость постоянная — 900 об/мин. Заявлено использование улучшенной втулки скольжения в качестве подшипника. По центру, вокруг статора расположены светодиоды фиксированной цветной подсветки. Запитывается от сквозного разъема Molex, длина шнура которого составляет 480 мм.

Zalman N4

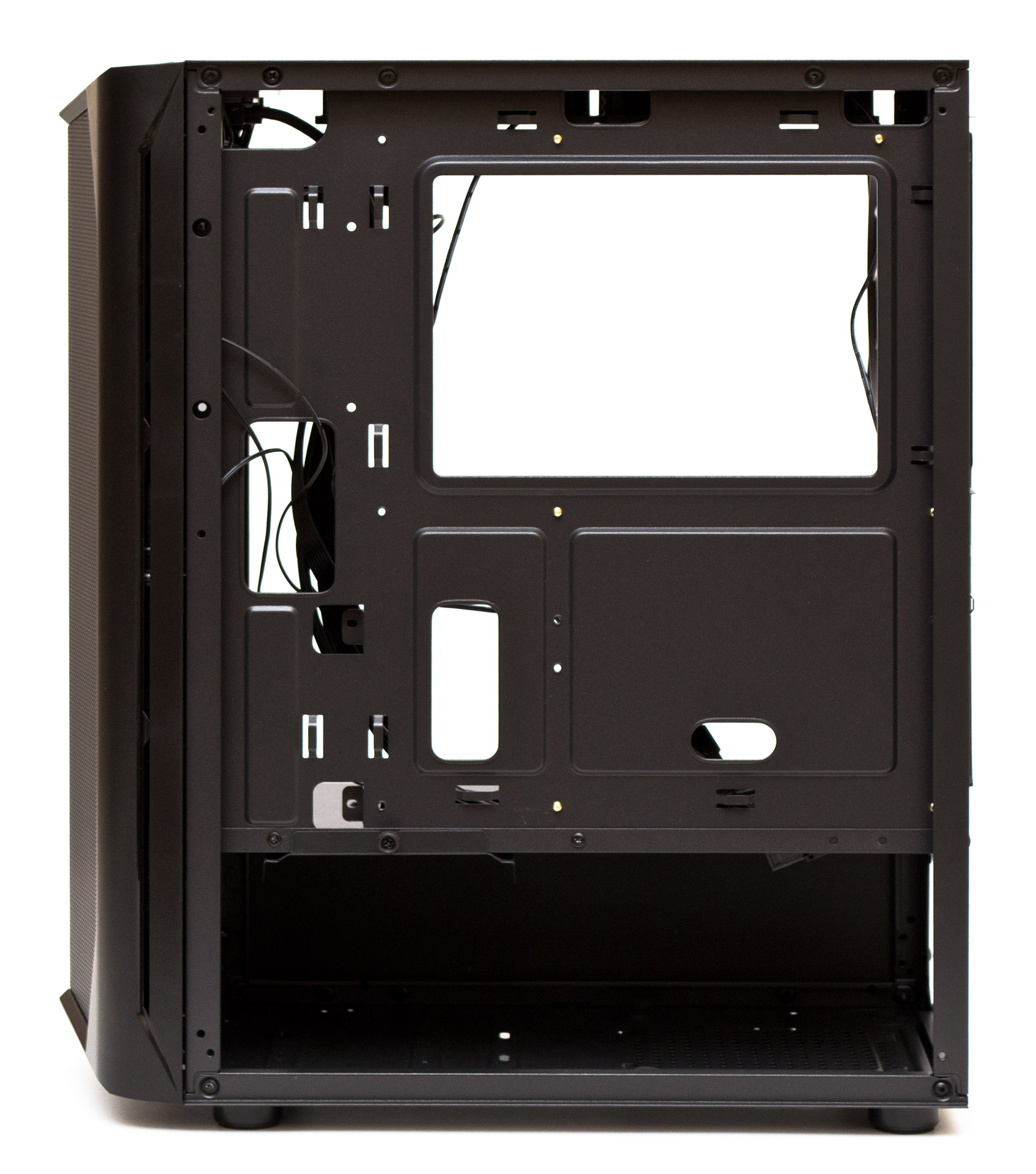

За поддоном материнской платы есть 18 мм пространства до боковой панели для укладки проводов. Для усилительной пластины процессорного кулера имеется огромный прямоугольный вырез вверху справа. Протяжку проводов можно осуществлять через семь отверстий. Для крепления кабельных стяжек есть 11 правильно расположенных проушин.

Zalman N4

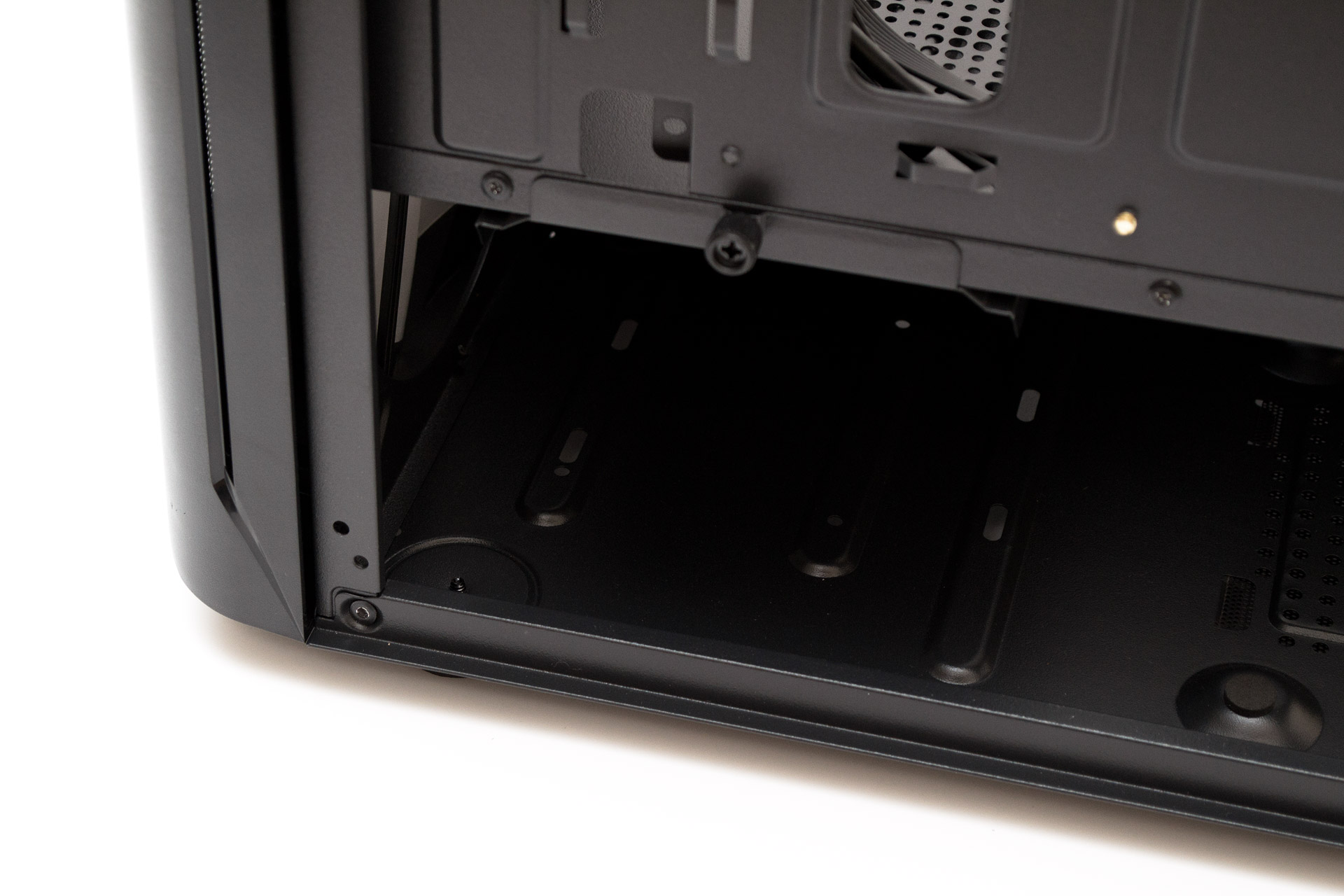

Крепление двух 2,5″ или 3,5″ накопителей предполагается либо к съемной каретке вверху под кожухом блока питания, либо к дну корпуса. При этом, между ними образуется зазор, пригодный как для вентиляции, так и для укладки проводов.

Zalman N4

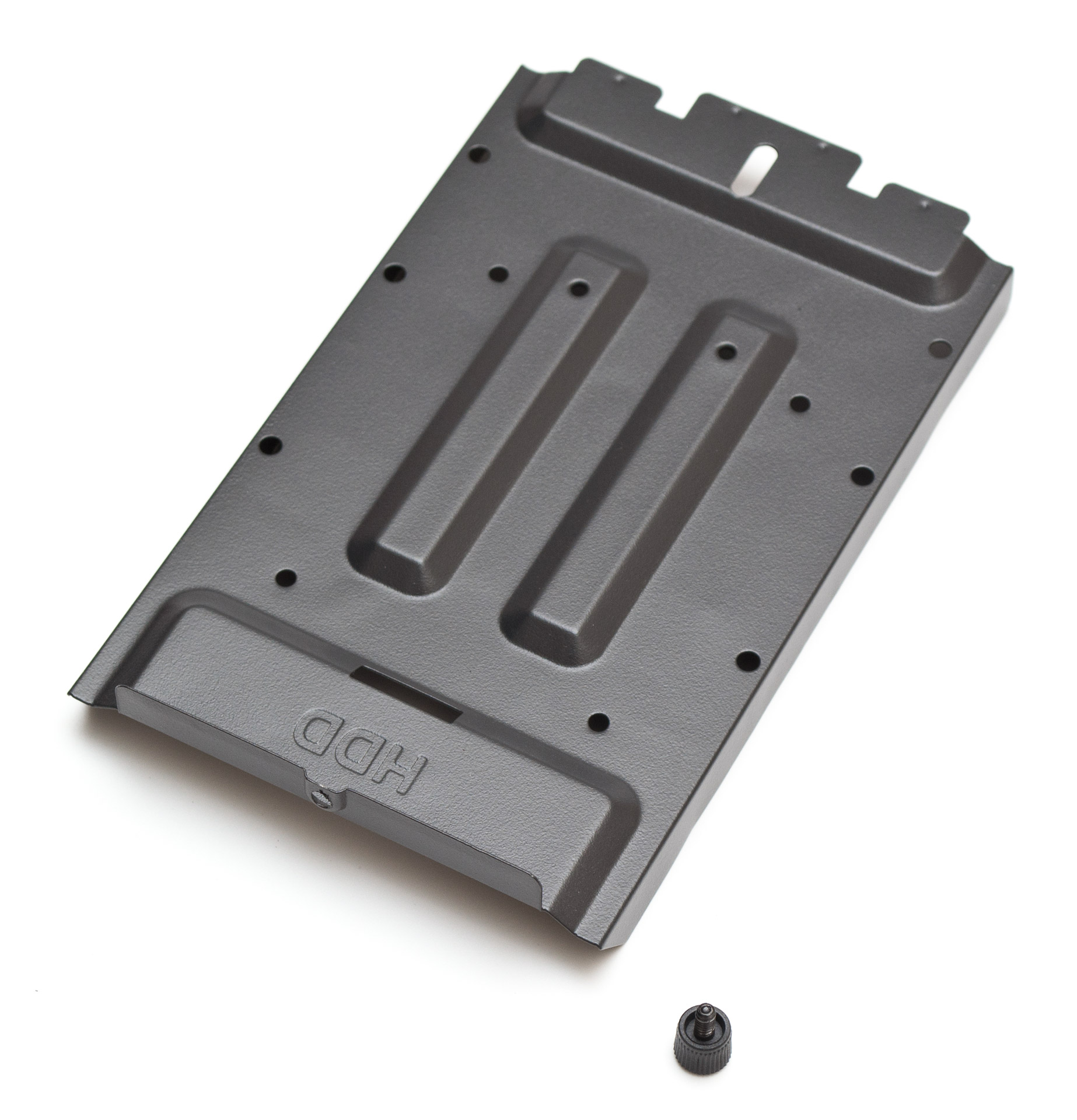

Съемная пластина для крепления накопителей держится вверху на зацепах и одном винте с пластиковой накатанной головкой спереди. Демпферов тут нет, все типы дисков будут зафиксированы обычными винтами.

Zalman N4

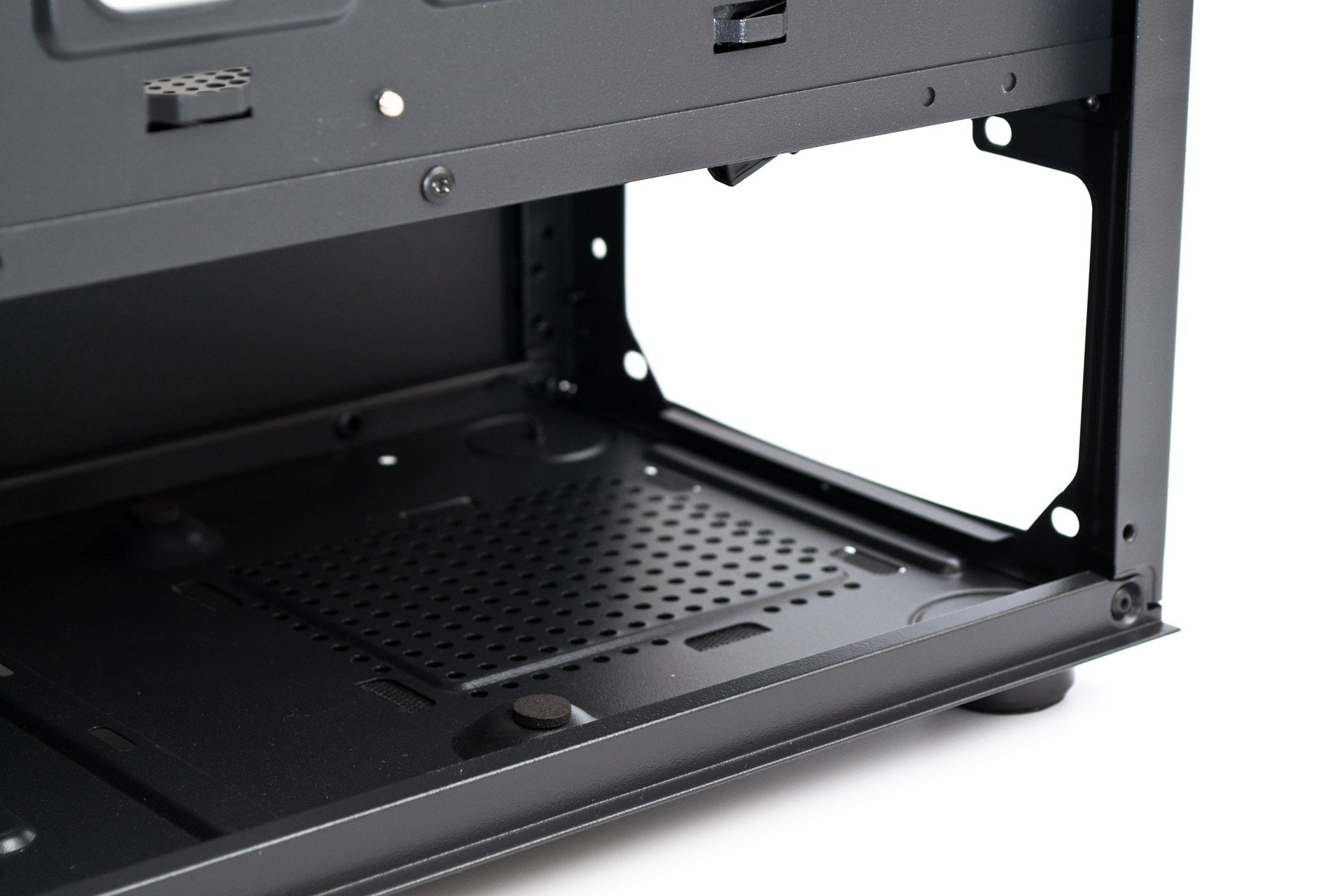

Посадочное место блока питания оснащено двумя круглыми демпферами вибрации в задней части. Сюда можно установить БП не длиннее 180 мм.

Zalman N4

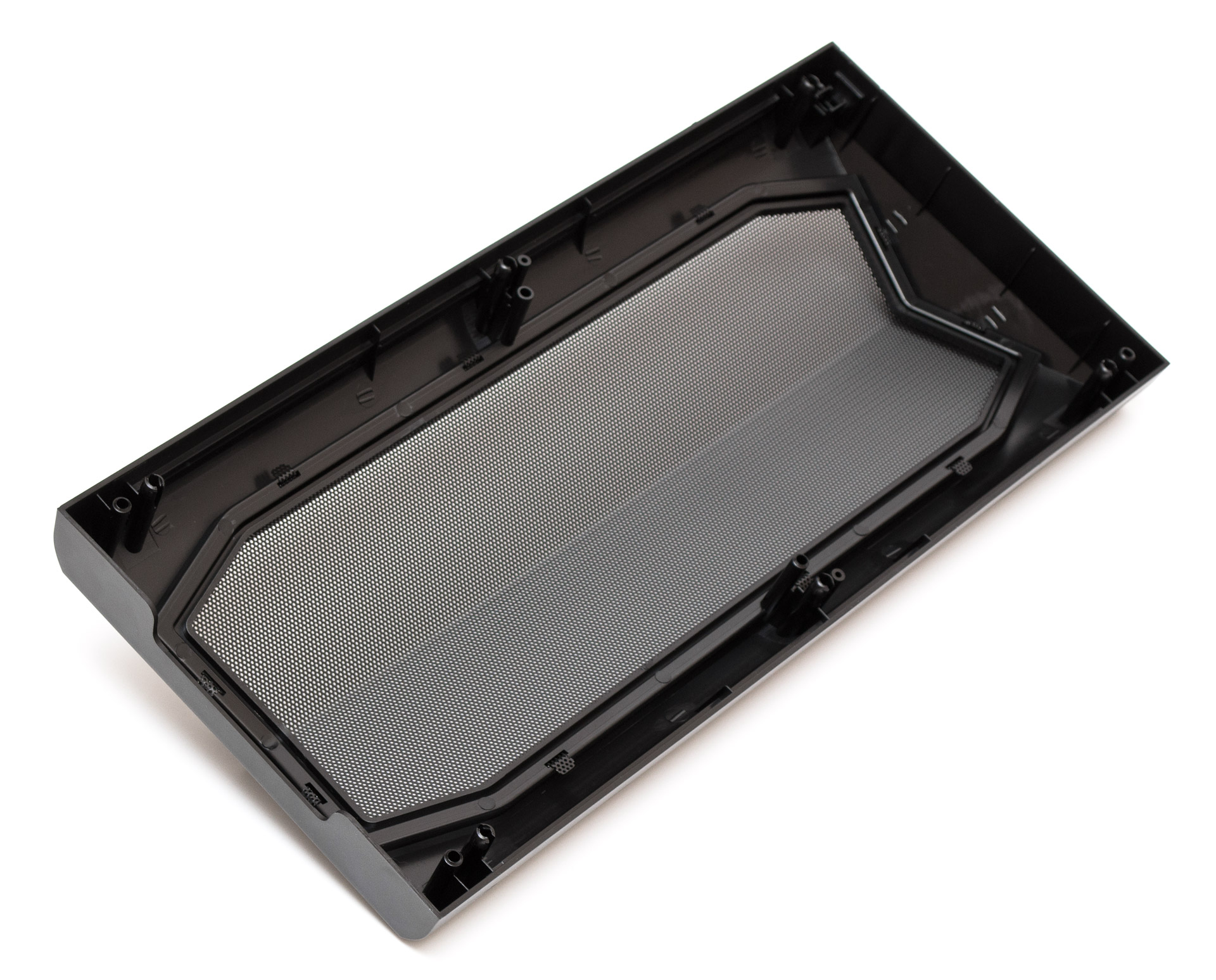

Передняя панель шасси легко снимается, если потянуть ее за вырез снизу.

Zalman N4

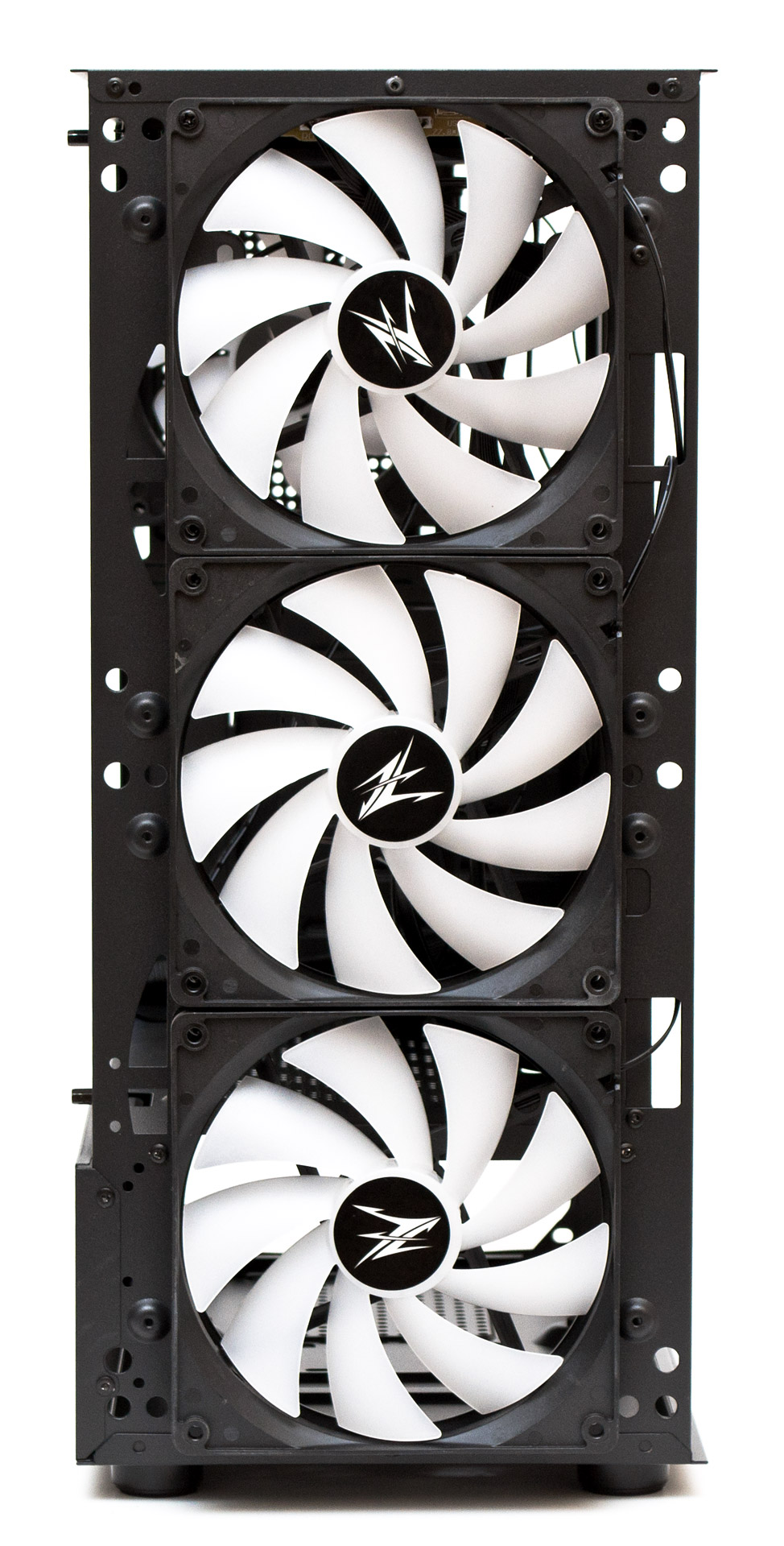

При желании, предустановленные 140-мм вентиляторы можно заменить на три 120-мм или два 180-мм.

Zalman N4

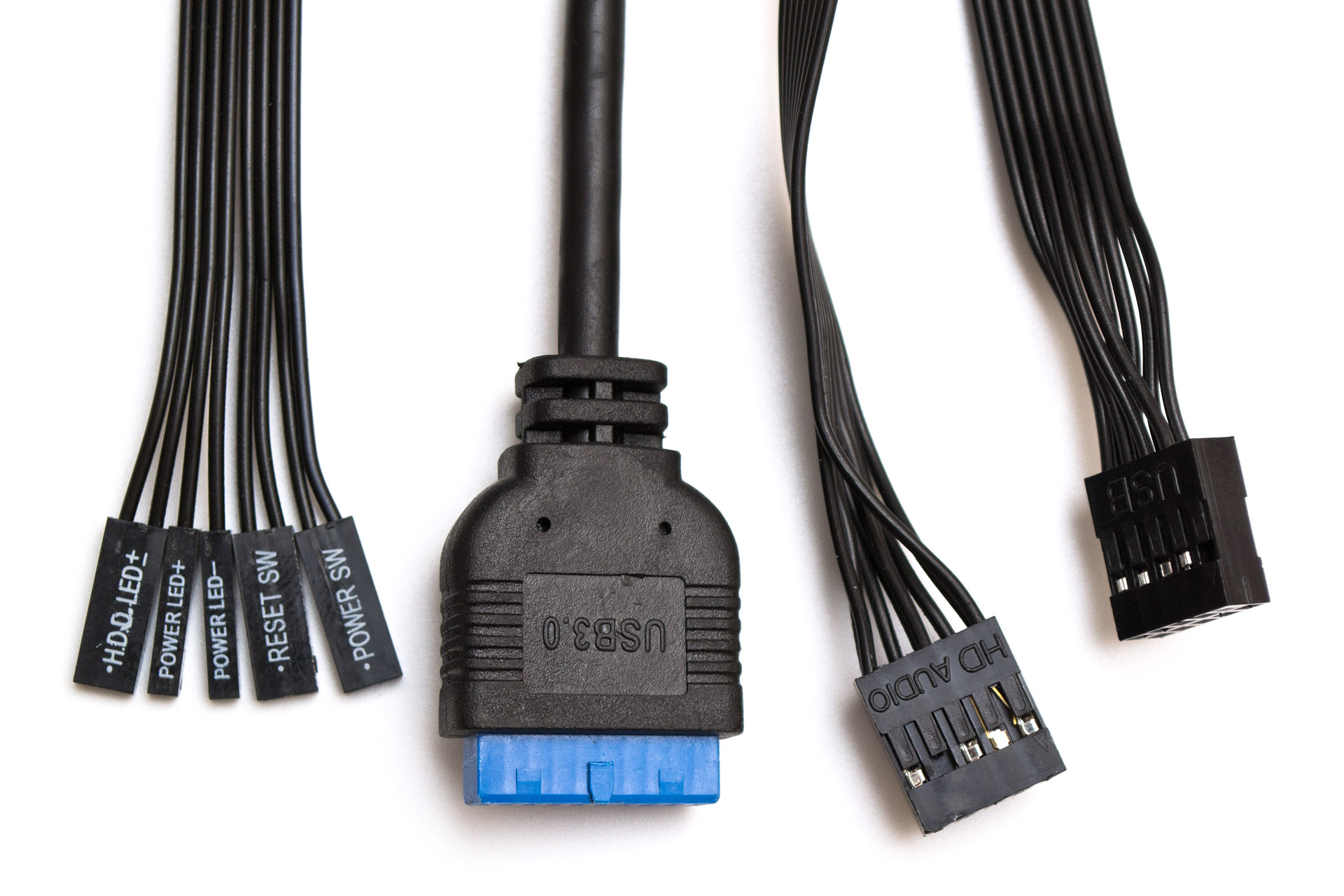

В набор кабелей от корпуса входит четыре пары проводов от кнопок запуска и перезагрузки системы, индикатора питания и активности накопителей, разъем USB 3.0, колодка HD Audio и разъем USB 2.0. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Zalman N4

Перейдем к сборке системы и тепловому тесту.
