Обзор корпуса Zalman MS800 Plus

Внутреннее устройство

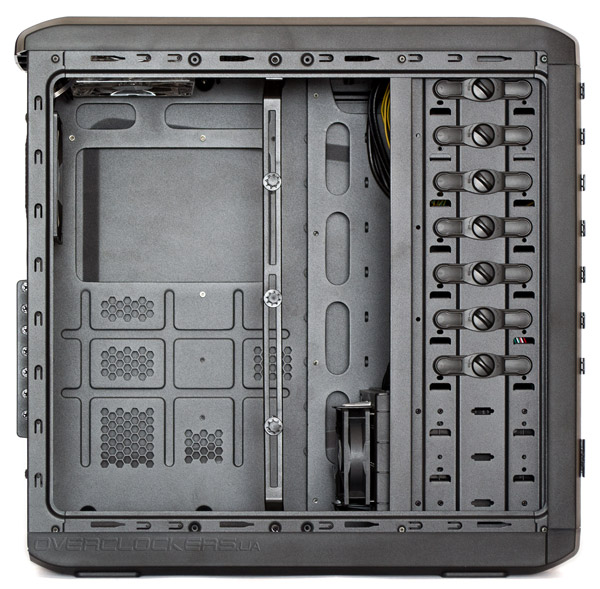

Zalman MS800 Plus подходит для установки плат формата ATX, Micro-ATX и Mini-ITX. Рекомендуемая высота процессорного кулера — до 165 мм. Допустимая длина плат расширения PCI составляет: до вентилятора корзины жестких дисков — 285 мм (на уровне шестого и седьмого слотов), до стойки накопителей — 335 мм (с первого по пятый слот). Если ширина платы расширения не превышает 5,25”, она поместится в стойку накопителей, и ограничение по длине составит потрясающие воображение 500 мм.

Zalman MS800 Plus

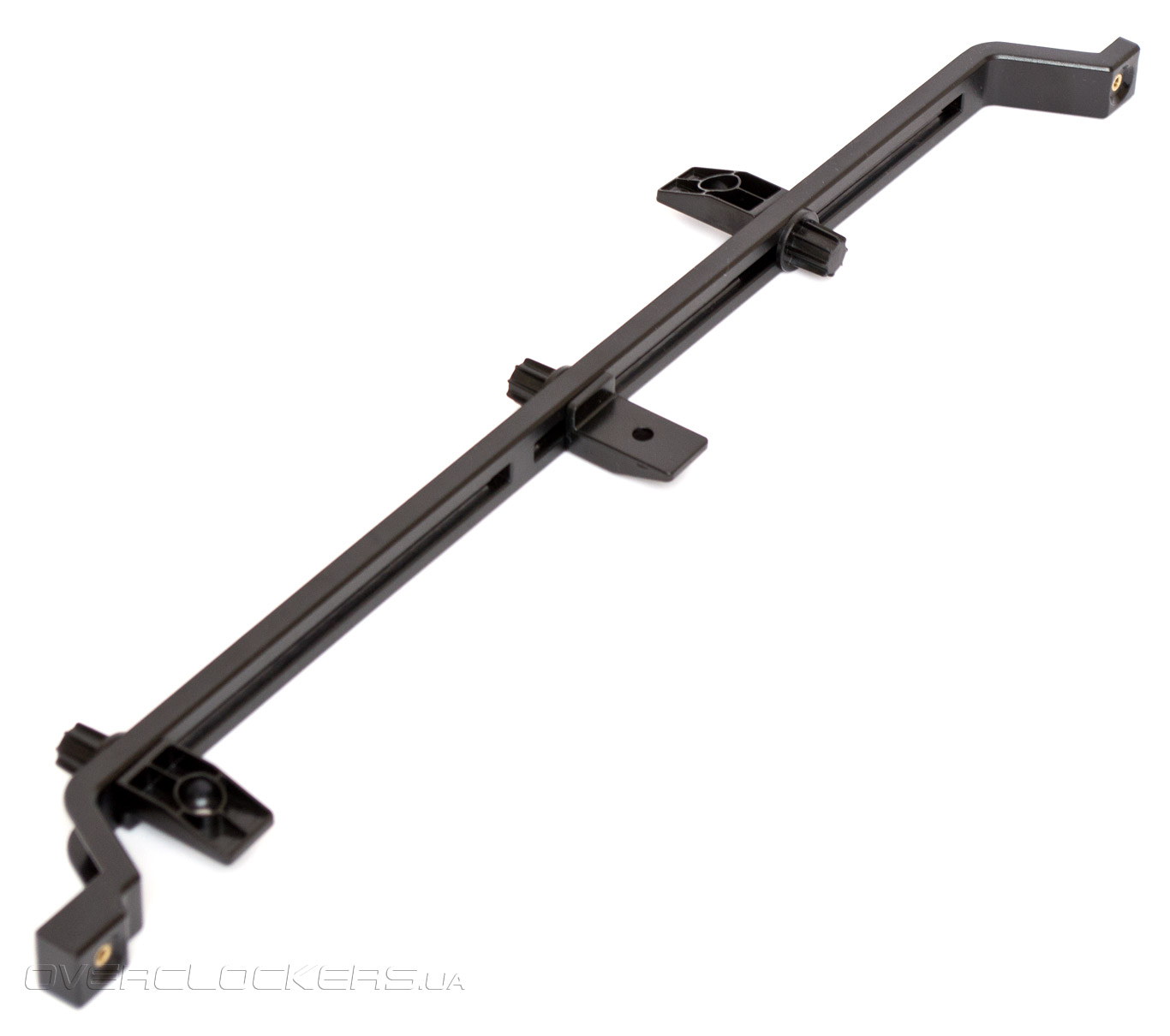

Корпус оснащен съемной пластиковой рамкой-упором, выполняющей одновременно две функции. Во-первых, она способна обеспечить поддержку длинным видеокартам. Во-вторых, на неё можно повесить дополнительный 92-мм вентилятор. К корпусу эта рамка крепится двумя винтами.

Zalman MS800 Plus

Рамку можно привинтить к отверстиям корпуса на позициях 150 мм, 230 мм или 260 мм. Она загнута внутрь, поэтому подойдет для поддержки плат стандартной ширины, но с более широкими адаптерами могут возникнуть проблемы. Крепежи, которых в комплекте насчитывается шесть штук, можно расположить на любой желаемой высоте, практически по всей длине упора.

Zalman MS800 Plus

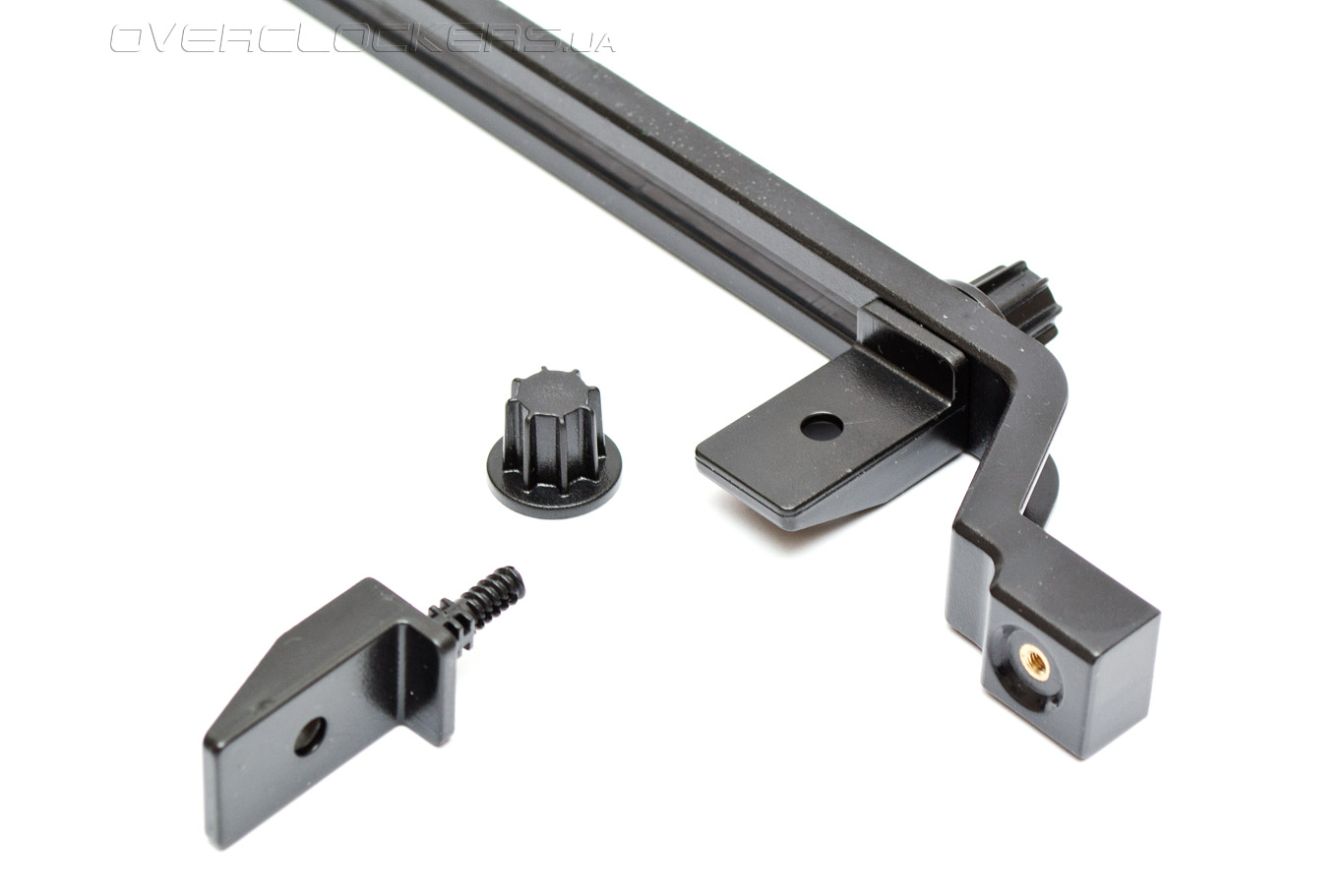

Крепежные лапки состоят из двух пластиковых частей — самого крепежа с резьбой и отверстием под шуруп вентилятора и гайки. Перетягивать ее не стоит во избежание поломки.

Zalman MS800 Plus

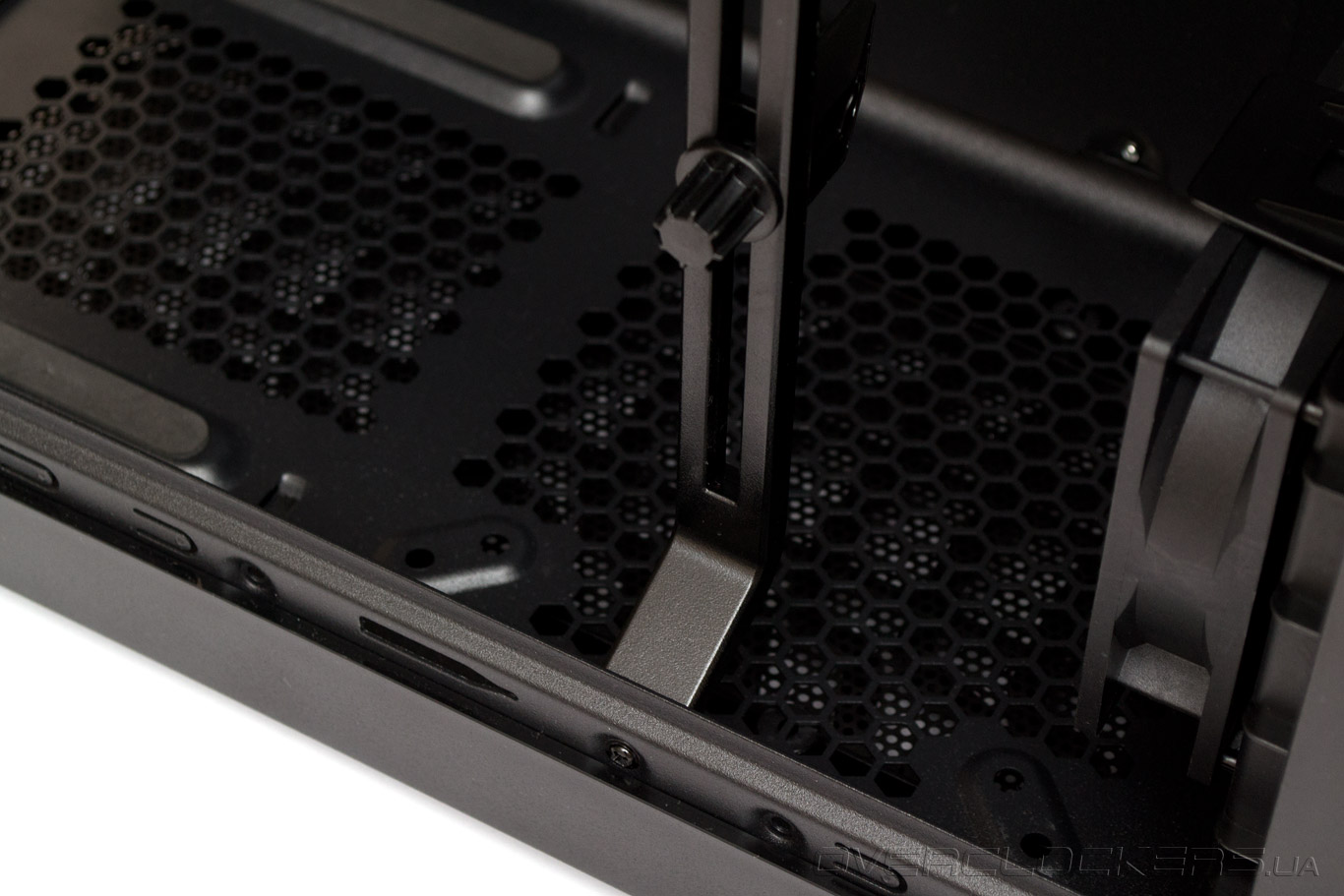

Посередине корпуса находится посадочное место для 120-мм или 140-мм вентилятора.

Zalman MS800 Plus

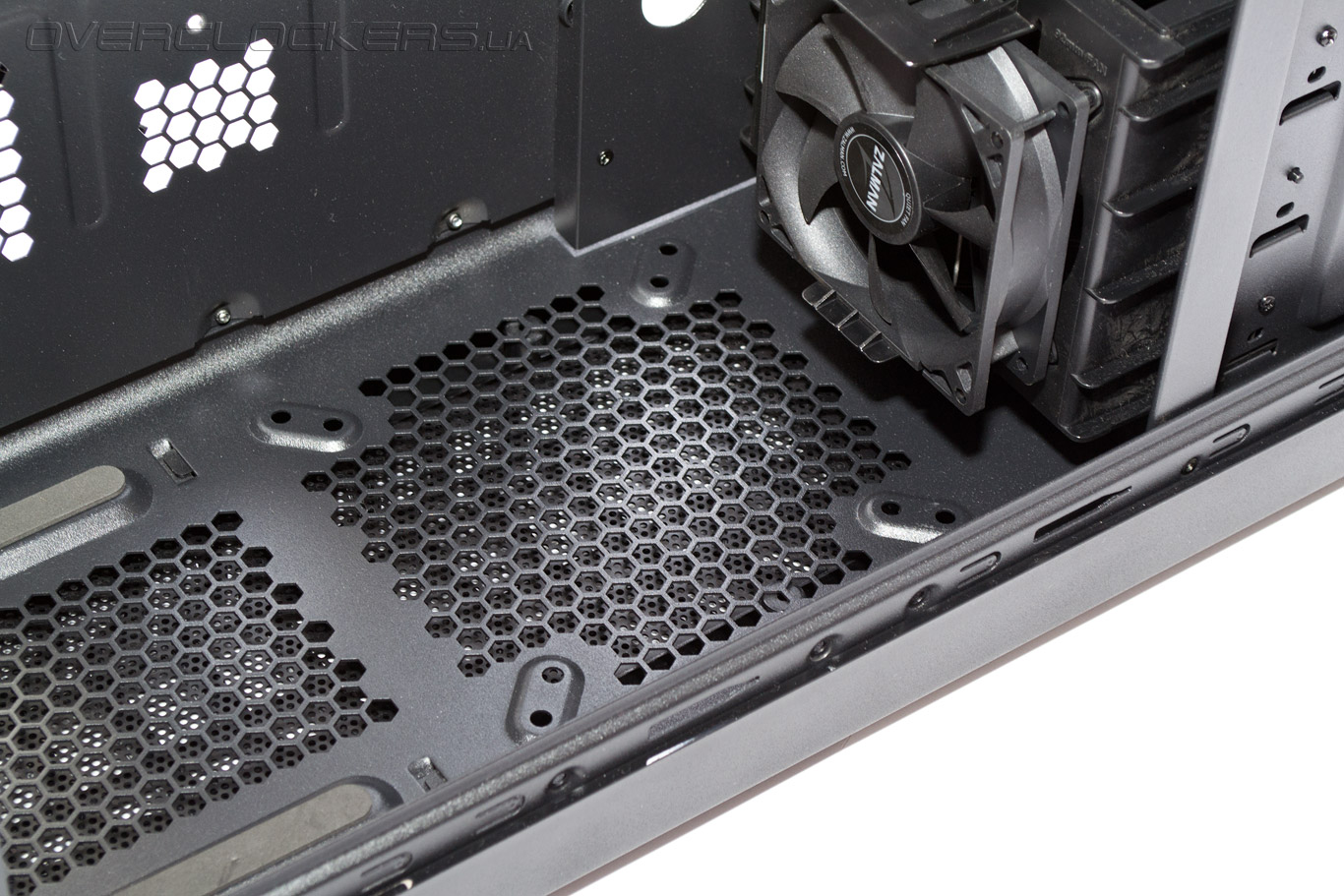

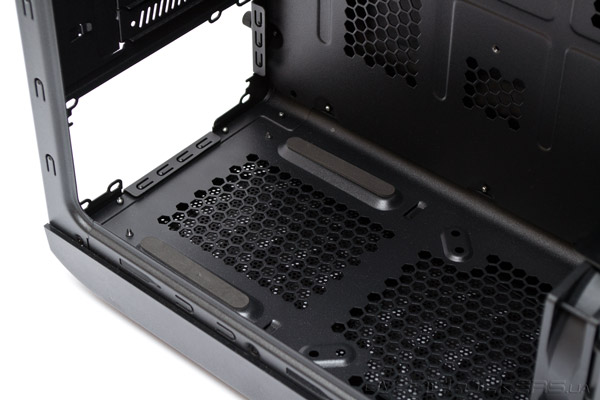

Для блока питания на днище предусмотрены два продолговатых резиновых демпфера, хорошо гасящих вибрации.

Zalman MS800 Plus

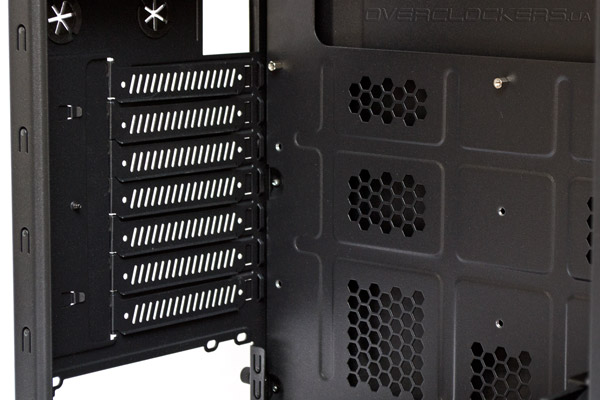

Семь слотов расширения оснащены съемными вентилируемыми заглушками и расположены заподлицо с задней панелью корпуса.

Zalman MS800 Plus

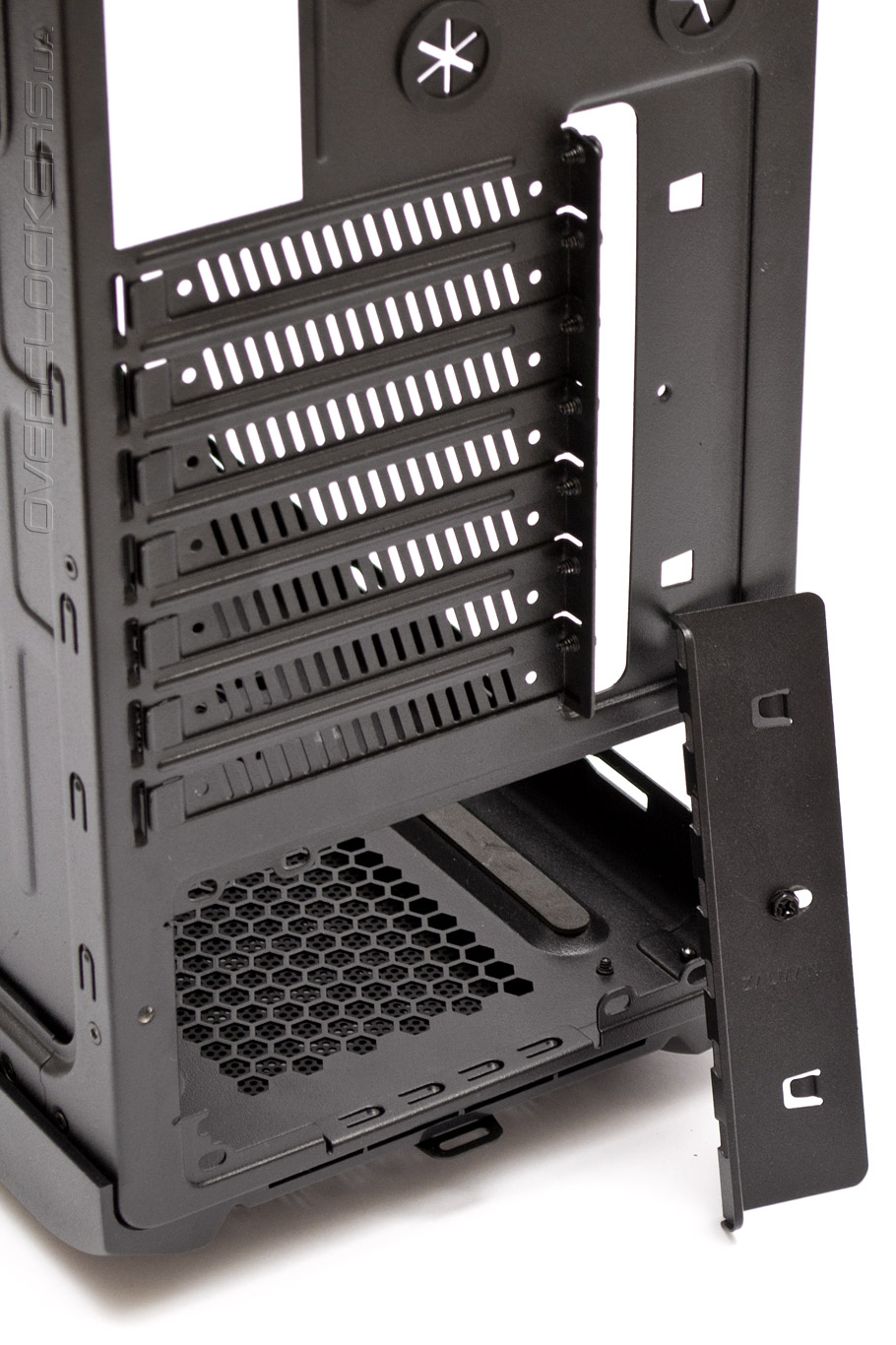

Задвижка на слотах расширения служит для усиления конструкции в целом, и выполняет декоративную функцию. Перед монтажом плат PCI ее следует снять.

Zalman MS800 Plus

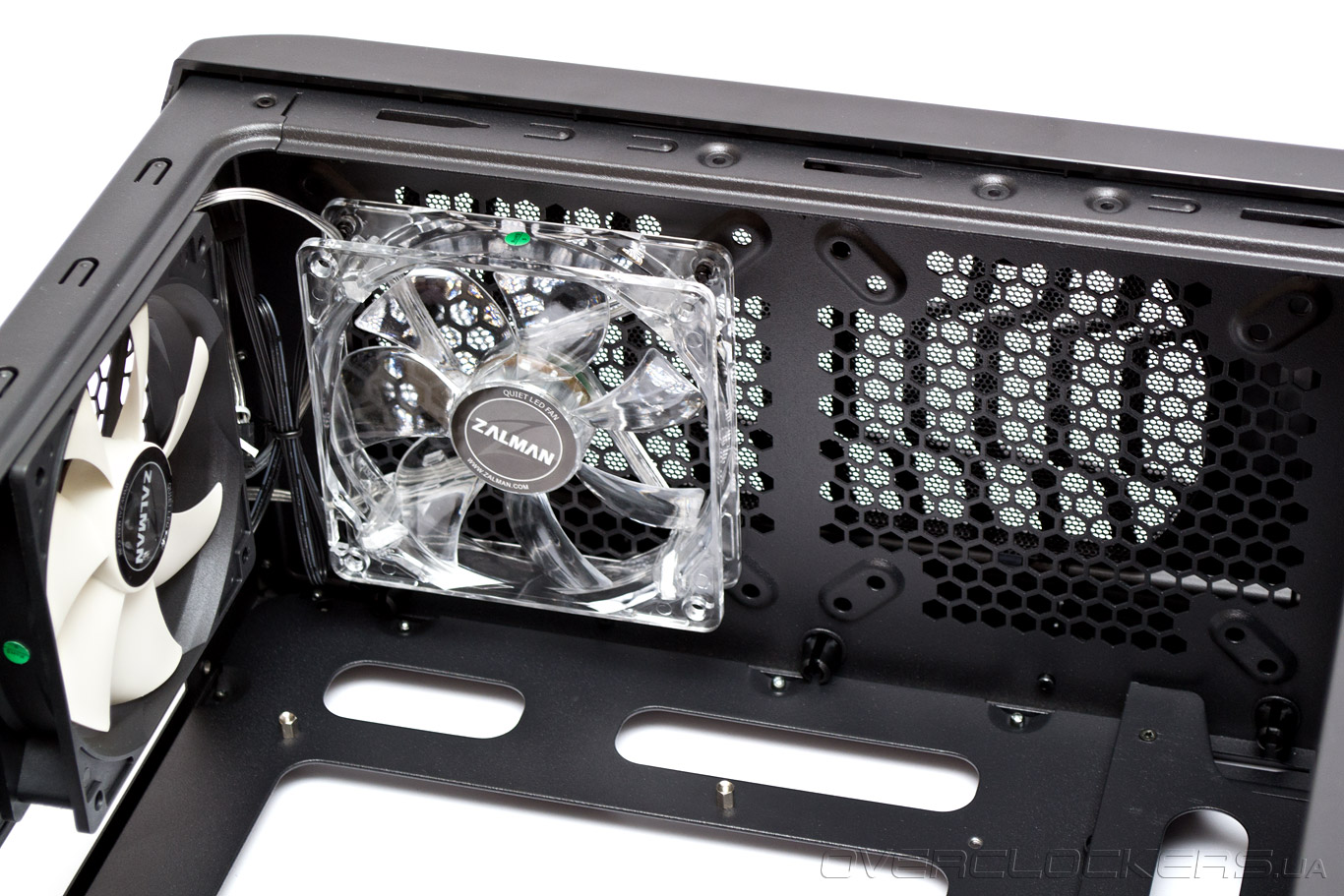

В Zalman MS800 Plus сзади и сверху предустановленны два 120-мм вентилятора, верхний из которых имеет синий цвет подсветки. Правее сверху можно добавить еще одну 120-мм или 140-мм модель.

Zalman MS800 Plus

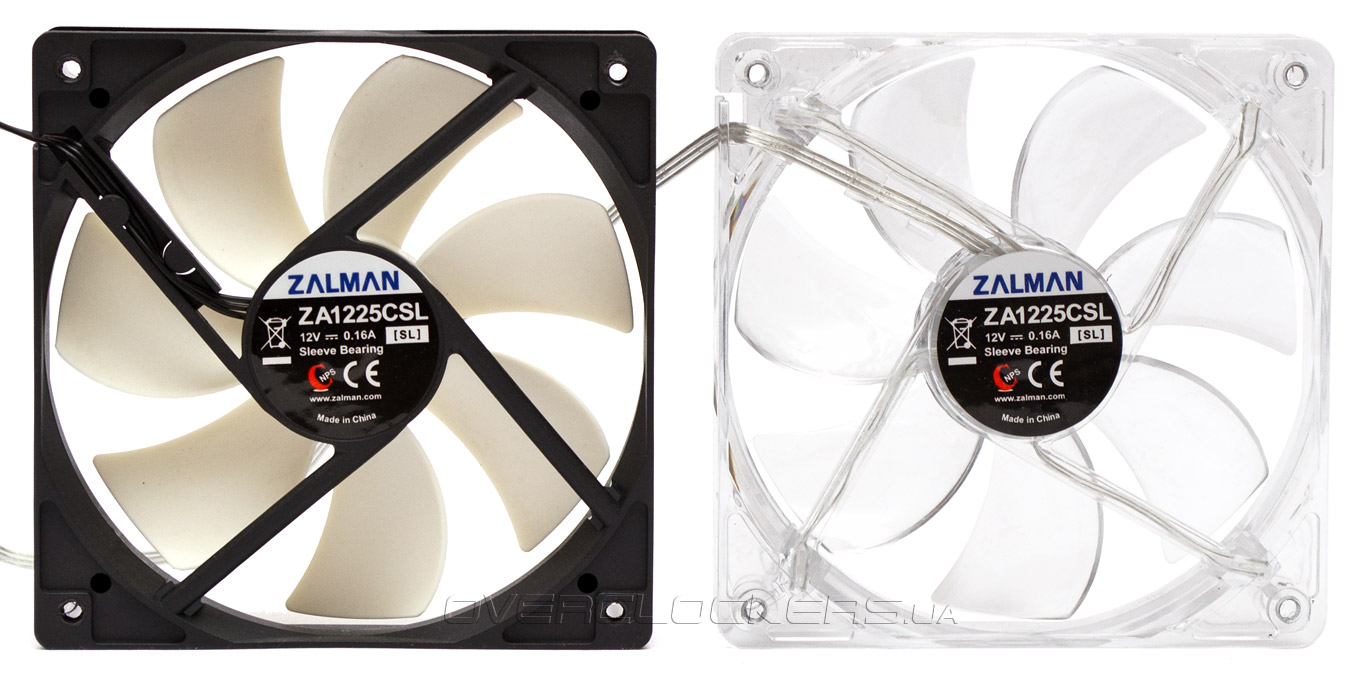

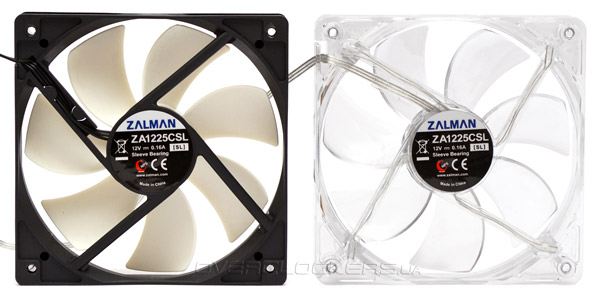

Вентиляторы имеют идентичную маркировку и характеристики. Рабочий диапазон скоростей находится в пределах от 500 до 1300 об/мин. В упрощенной модели Zalman MS800 оба вентилятора имеют белый цвет крыльчатки и черную рамку. Во всех вариантах подключение к питанию осуществляется через трехконтактный разъем.

Zalman MS800 Plus

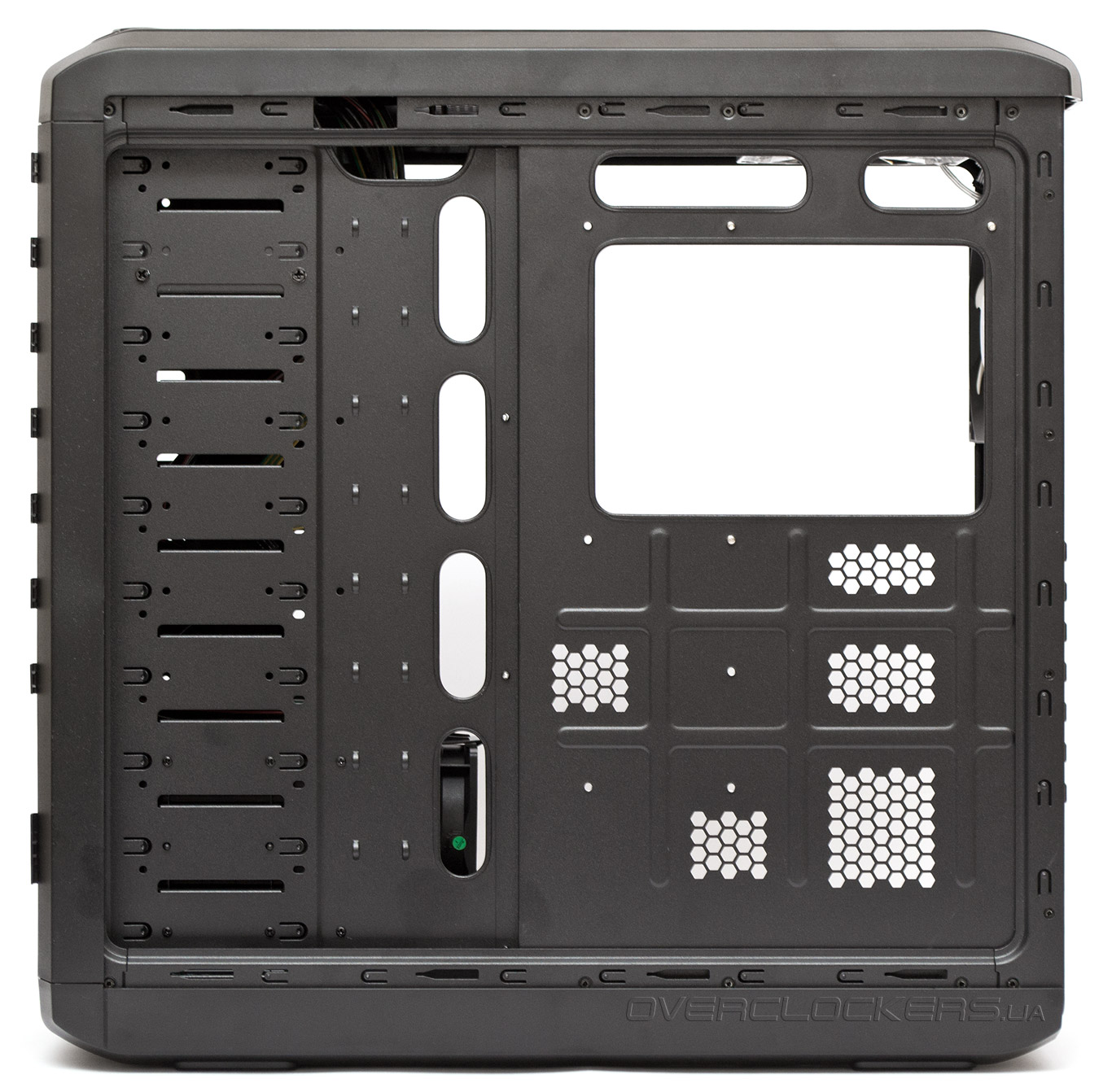

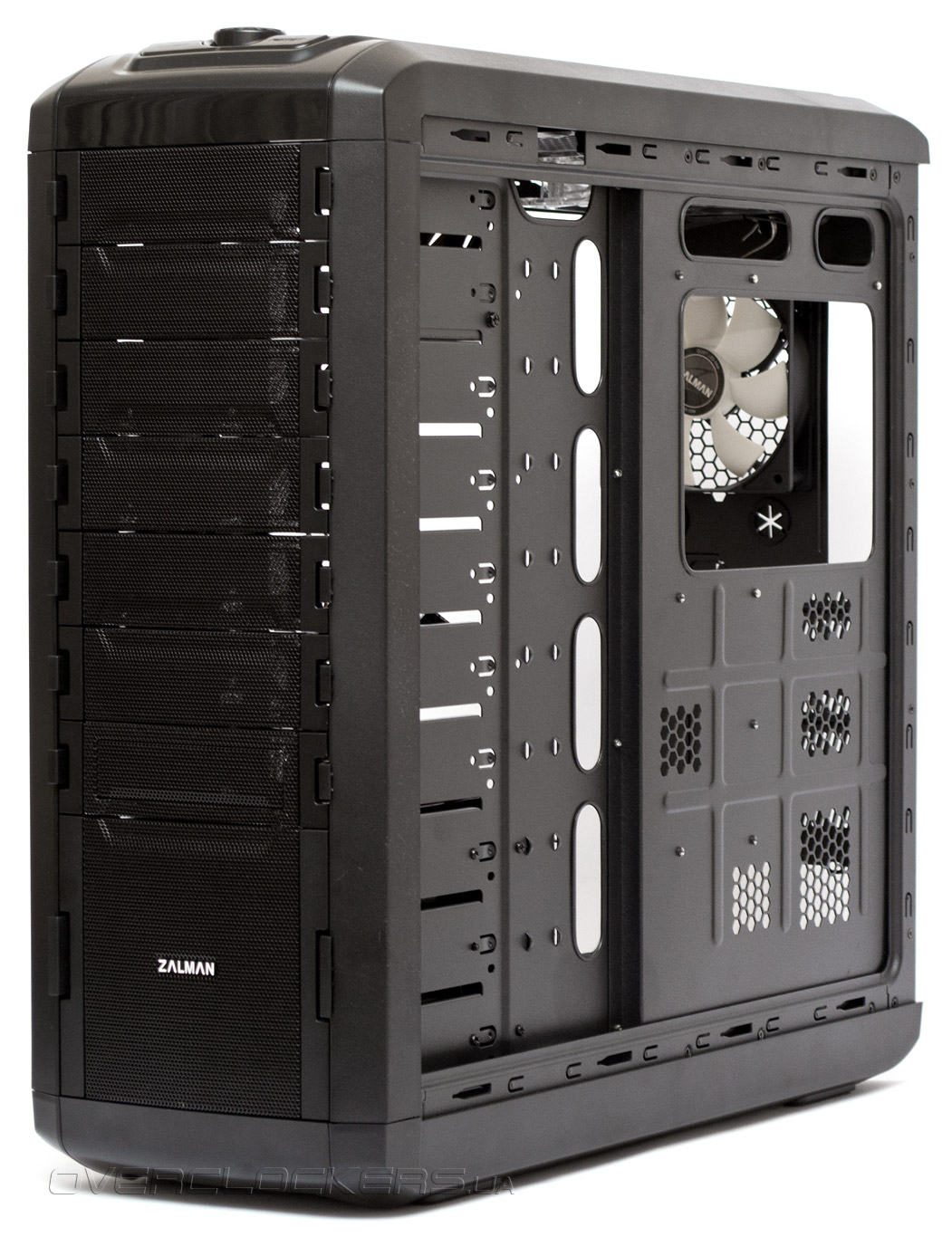

Поддон материнской платы представляет собой цельную пластину, изогнутую посередине наподобие ступеньки. По центру есть пять отверстий для проводов и целых 16 проушин для крепления кабельных стяжек. Для укладки кабеля питания процессора сделано еще два крупных выреза сверху. Пять мелких штампованных решеток с шестиугольными ячейками призваны улучшить вентиляцию тыльной стороны материнской платы. Кроме того, через них можно протянуть провода с мелкими коннекторами, например, от кнопок и индикаторов передней панели.

Zalman MS800 Plus

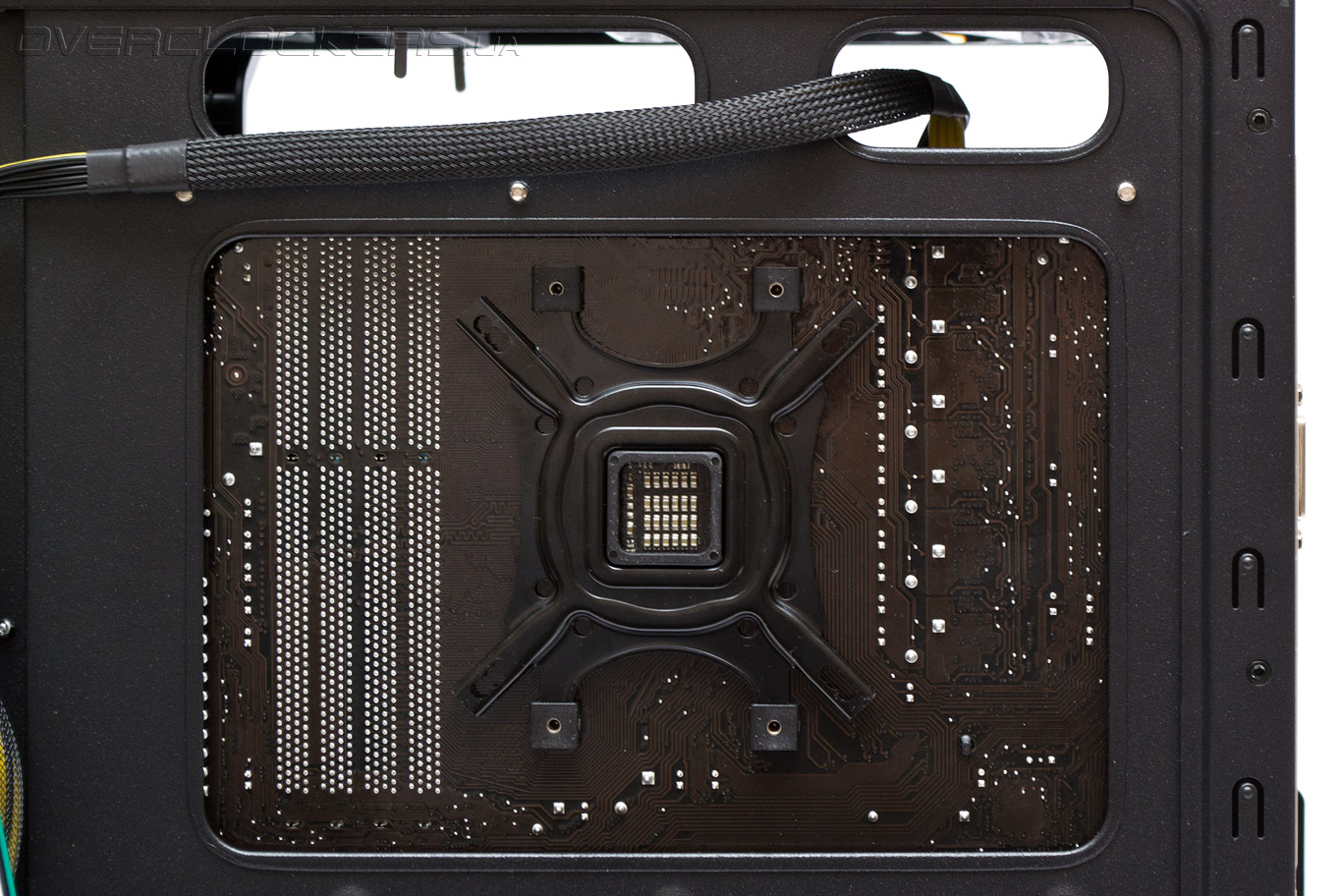

Впервые за всю историю корпусов Zalman, большой вырез под усилительную пластину сделан идеально и совместим с расположением всех без исключения процессорных разъемов.

Zalman MS800 Plus

В таком ракурсе отчетливо видно, что поддон материнской платы «утоплен» на 10 мм спереди. Подобная конфигурация означает, что наибольший запас клиренса, порядка 23 мм, для укладки проводов находится в районе этого уступа. Однако, учитывая выпуклость боковой панели на 7 мм, в остальных местах расстояние до нее колеблется в пределах 5—17 мм. Отсюда следует, что укладка проводов за поддоном в этом корпусе — занятие возможное, но совсем непростое.

Zalman MS800 Plus

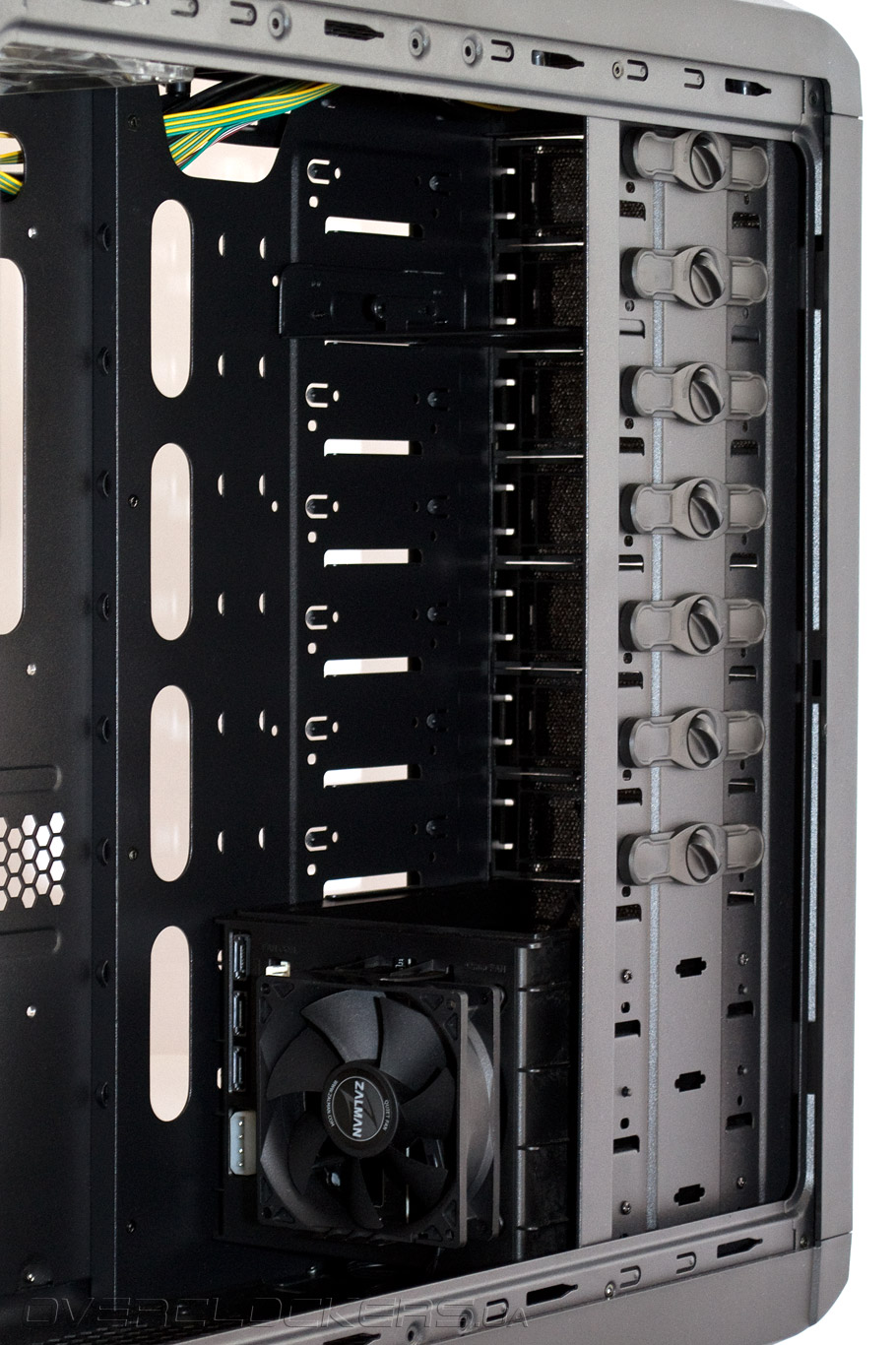

Стойка накопителей расположена продольно спереди. Она способствует отличной поперечной жесткости корпуса. Всего в нее может поместится девять устройств 5,25”, но три нижних отсека заняты корзиной горячей замены накопителей. Каждый отсек закрыт спереди индивидуальной легкосъемной заглушкой.

Zalman MS800 Plus

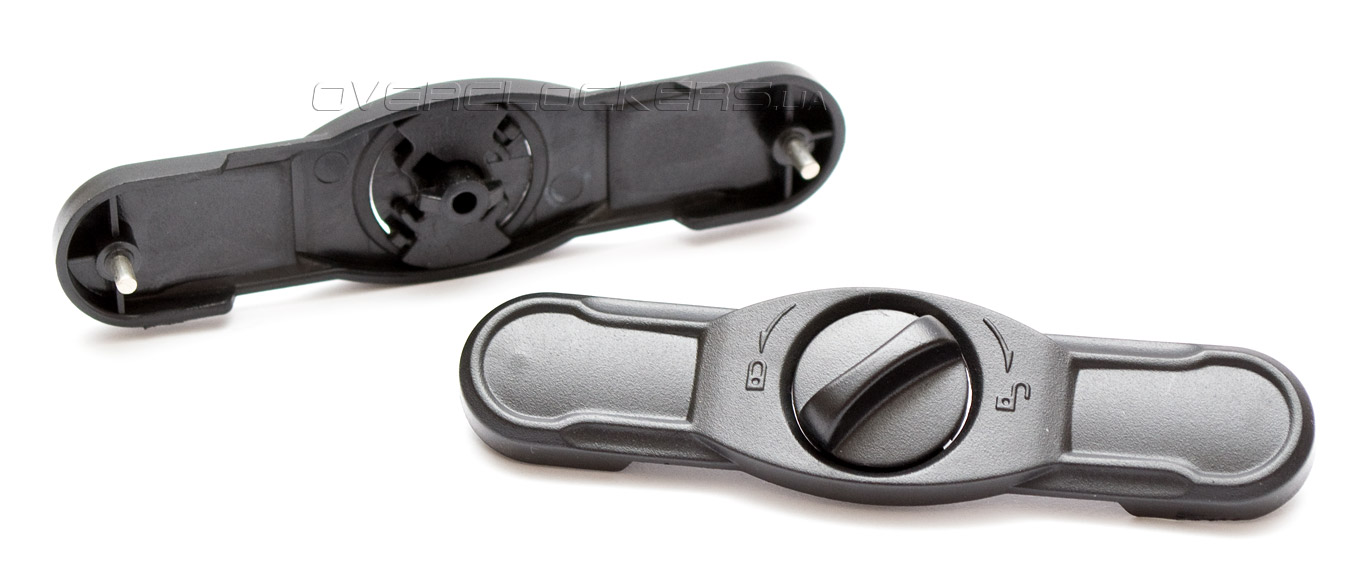

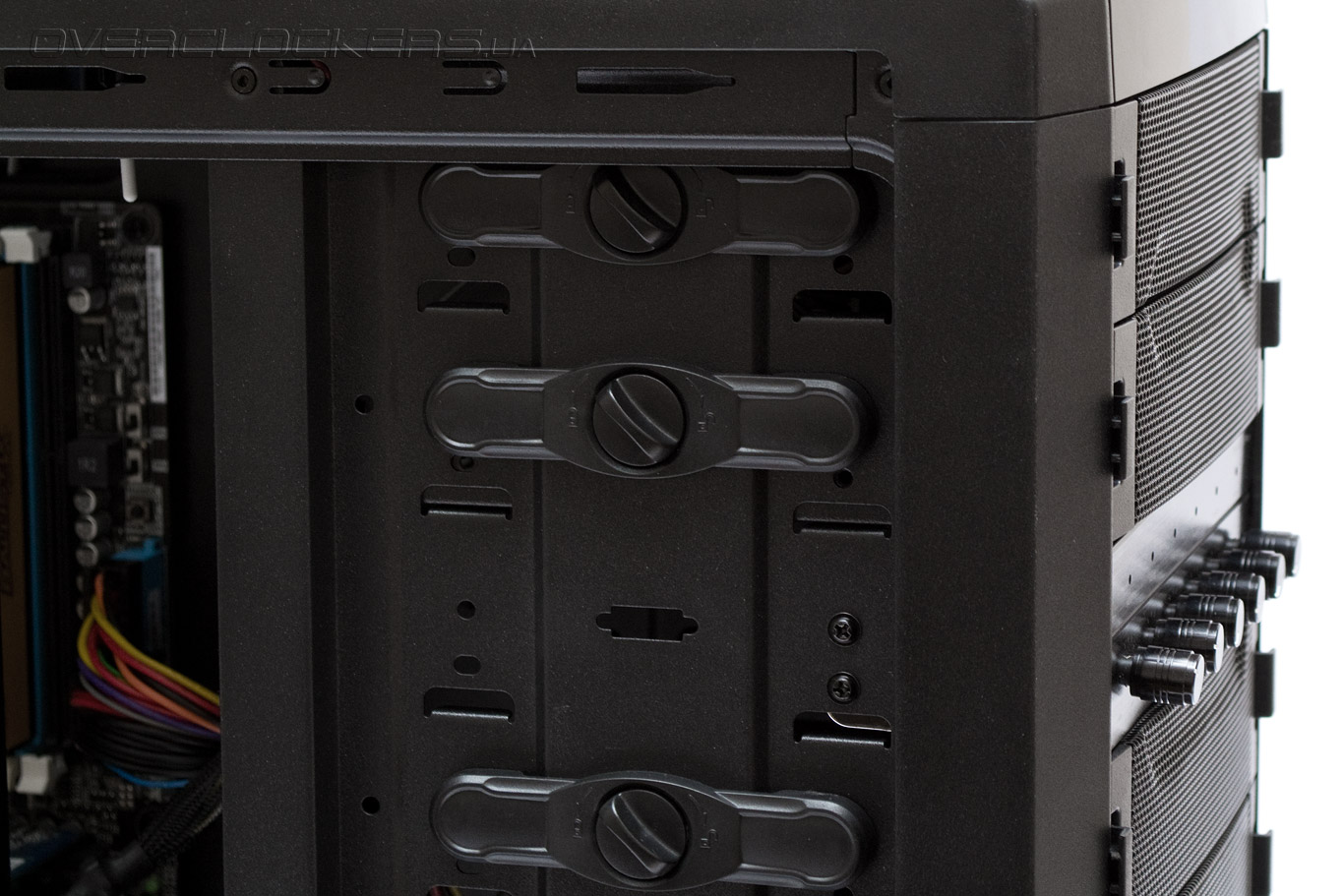

В Zalman MS800 Plus шесть верхних посадочных мест под устройства 5,25” оборудованы защелками, позволяющими обойтись без отвертки. В Zalman MS800 такие задвижки есть на всех девяти отсеках.

Открываются защелки путем поворота рукоятки вправо, после чего они извлекаются. Это очень удобно при монтаже оптических приводов, или подобных длинных устройств.

Zalman MS800 Plus

Но при монтаже коротеньких панелей, как, например, контролера вентиляторов Zalman ZM-MFC1 Plus, лучше воспользоваться обычными винтами. Тем более отверстия под винты предусмотрены с обеих сторон корпуса.

Zalman MS800 Plus

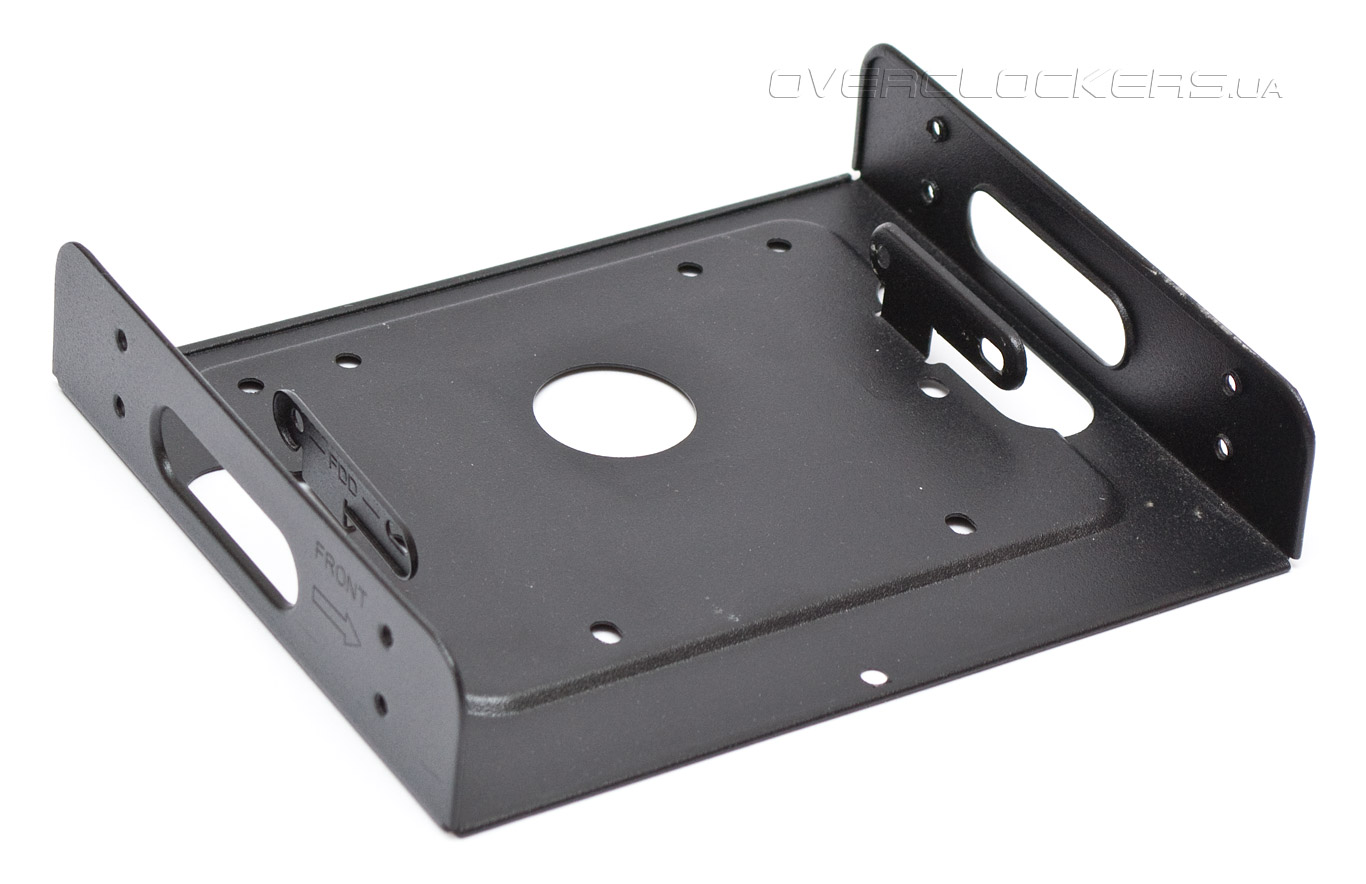

В стойку, по умолчанию, прикручен универсальный переходник устройств 5,25” на 3,5” или 2,5”. В Zalman MS800 таких переходников четыре, три из которых установлены вместо корзины жестких дисков, а в Zalman MS800 Plus — всего один.

Zalman MS800 Plus

Отверстия, соответствующие по размерам накопителям, отмечены снизу переходника.

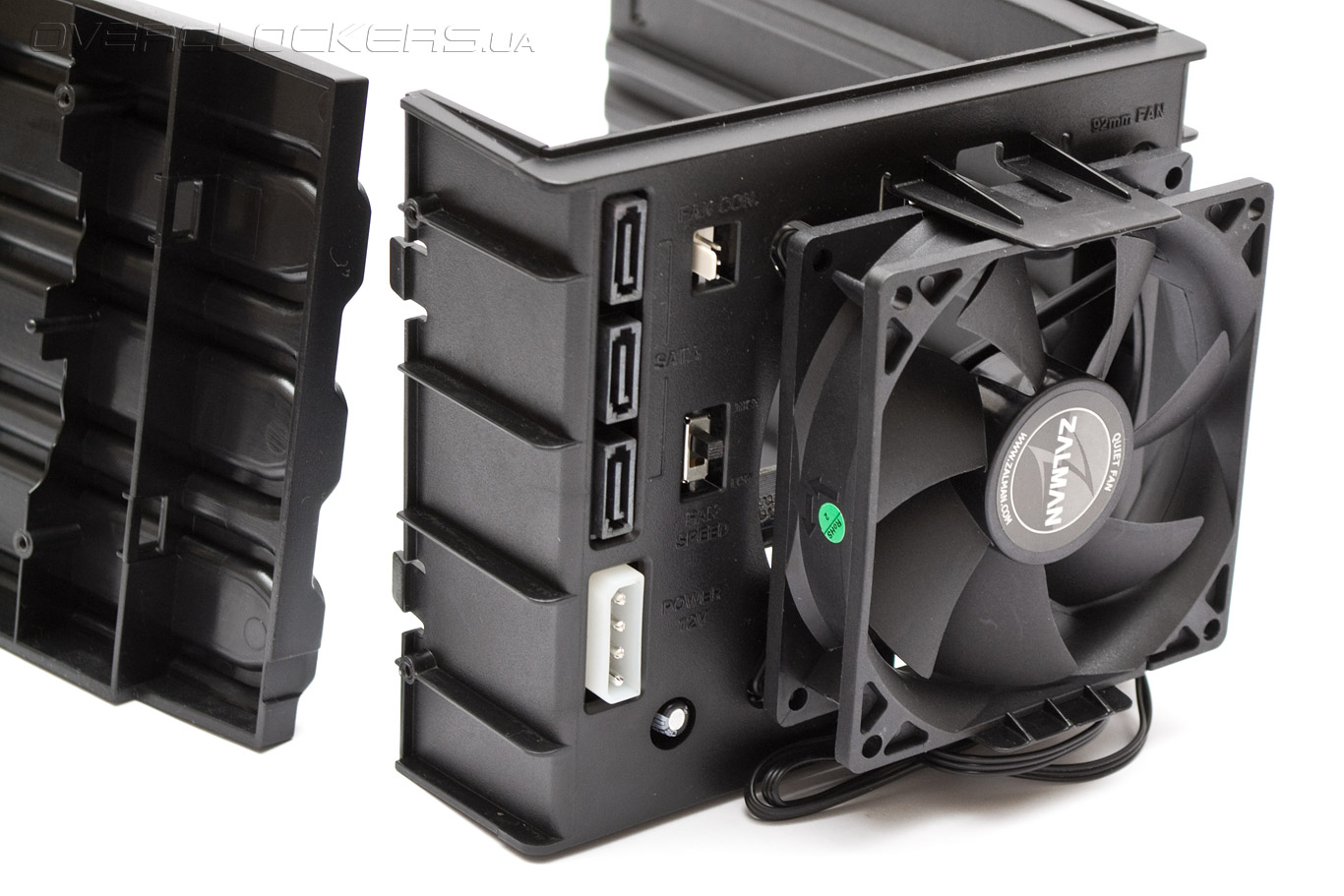

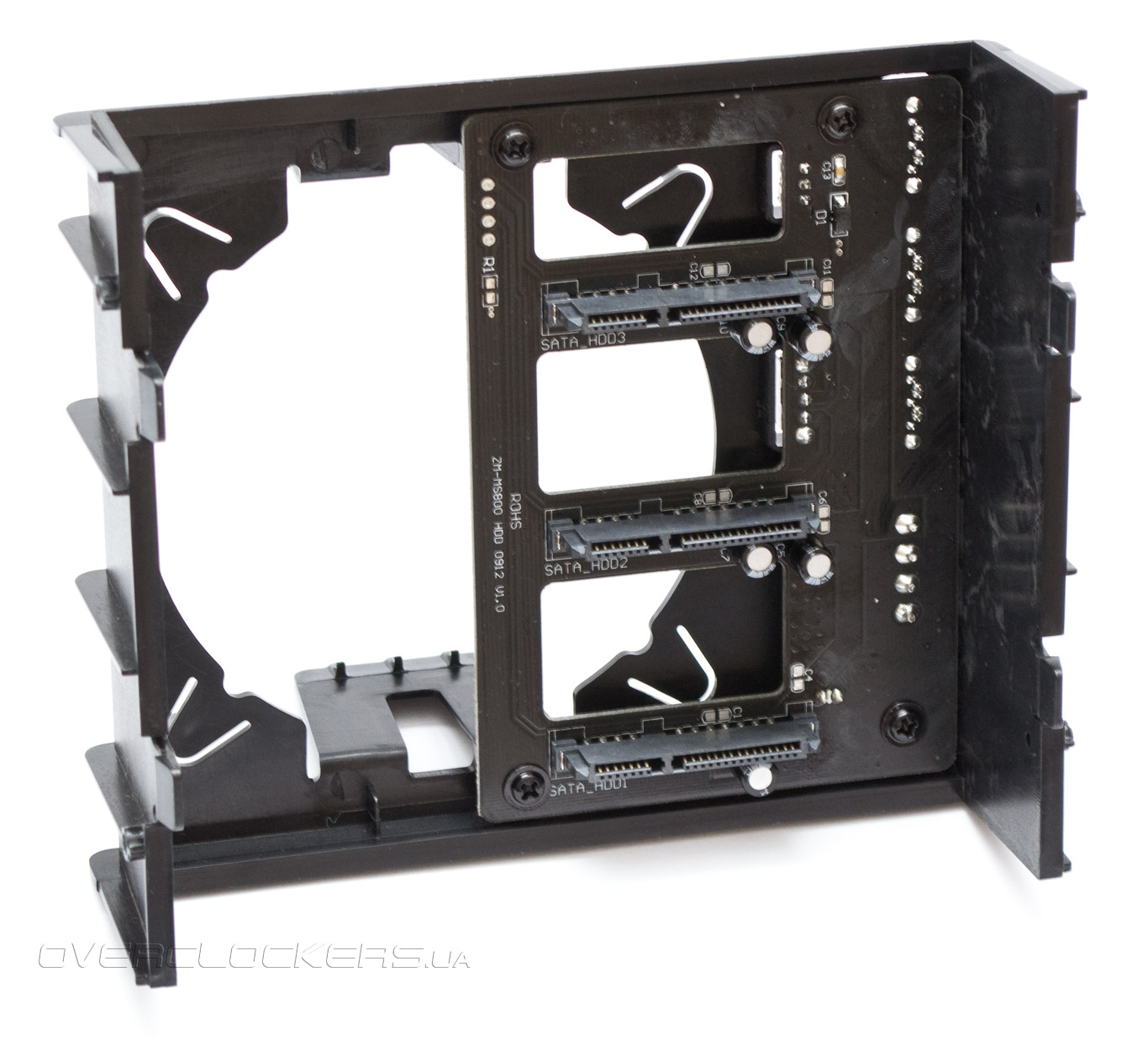

В нижней части стойки накопителей расположилась корзина для трех жестких дисков, оснащенная 92-мм вентилятором и платой горячего подключения. Корзина является съемной и состоит из печатной платы, двух боковых стенок и одной задней. Для демонтажа следует выкрутить по шесть шурупов с каждого бока. На тыльной стороне корзины расположены три разъема SATA 3Gb/s, один «молекс», трехконтактный разъем и двухпозиционный переключатель скорости вентилятора.

Zalman MS800 Plus

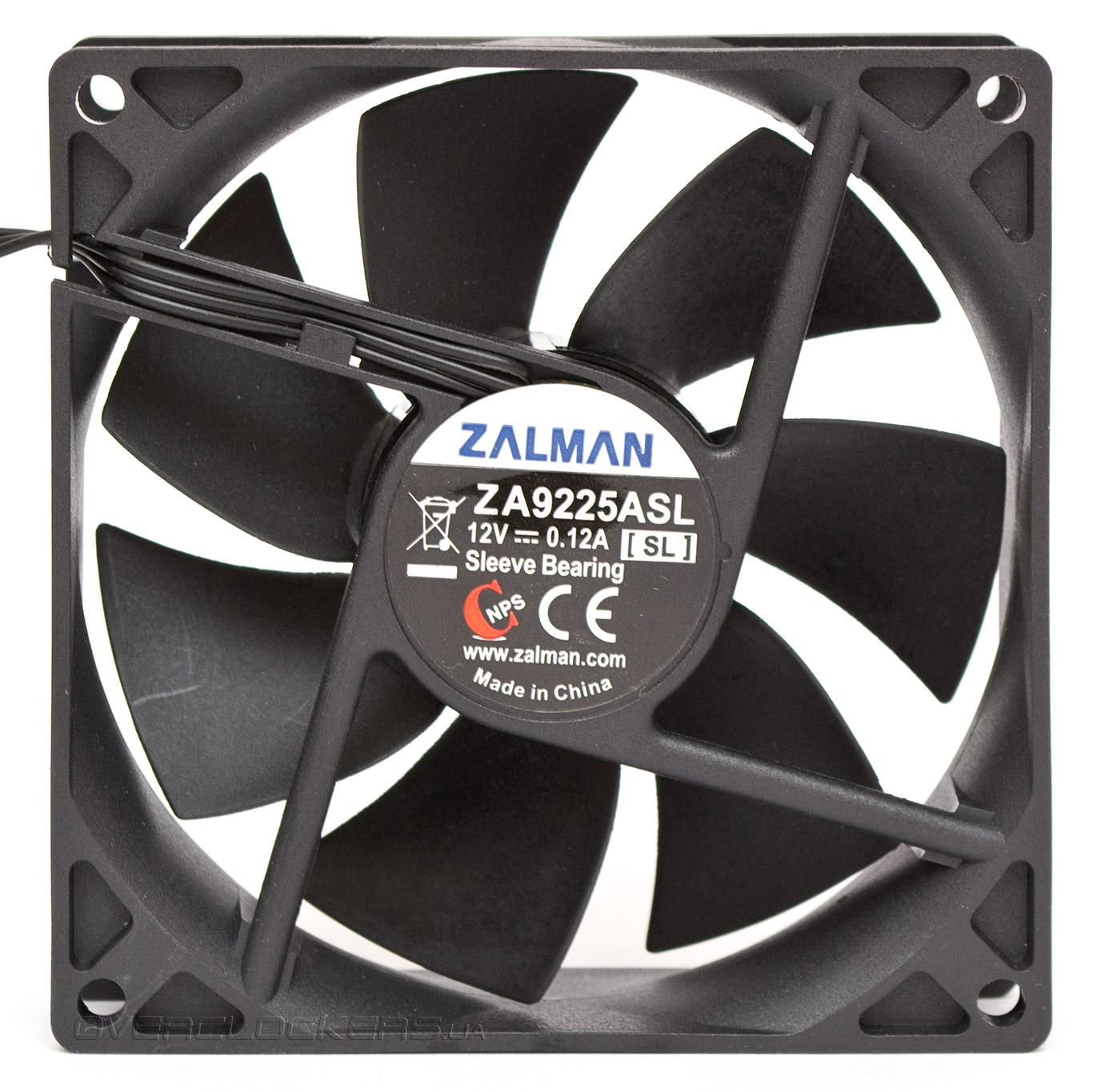

92-мм вентилятор прикреплен к корзине на защелках. Подключение к питанию трехконтактное, диапазон скоростей — от 400 до 1300 об/мин. Его можно назвать относительно тихим. Дополнительный 92-мм комплектный вентилятор для установки на рамку имеет идентичные параметры.

Zalman MS800 Plus

Печатная плата горячей замены дисков, очевидно, досталась Zalman MS800 Plus в наследство от более старых моделей, потому что наотрез отказалась работать с нашим стендовым SSD в режиме SATA 6Gb/s.

Zalman MS800 Plus

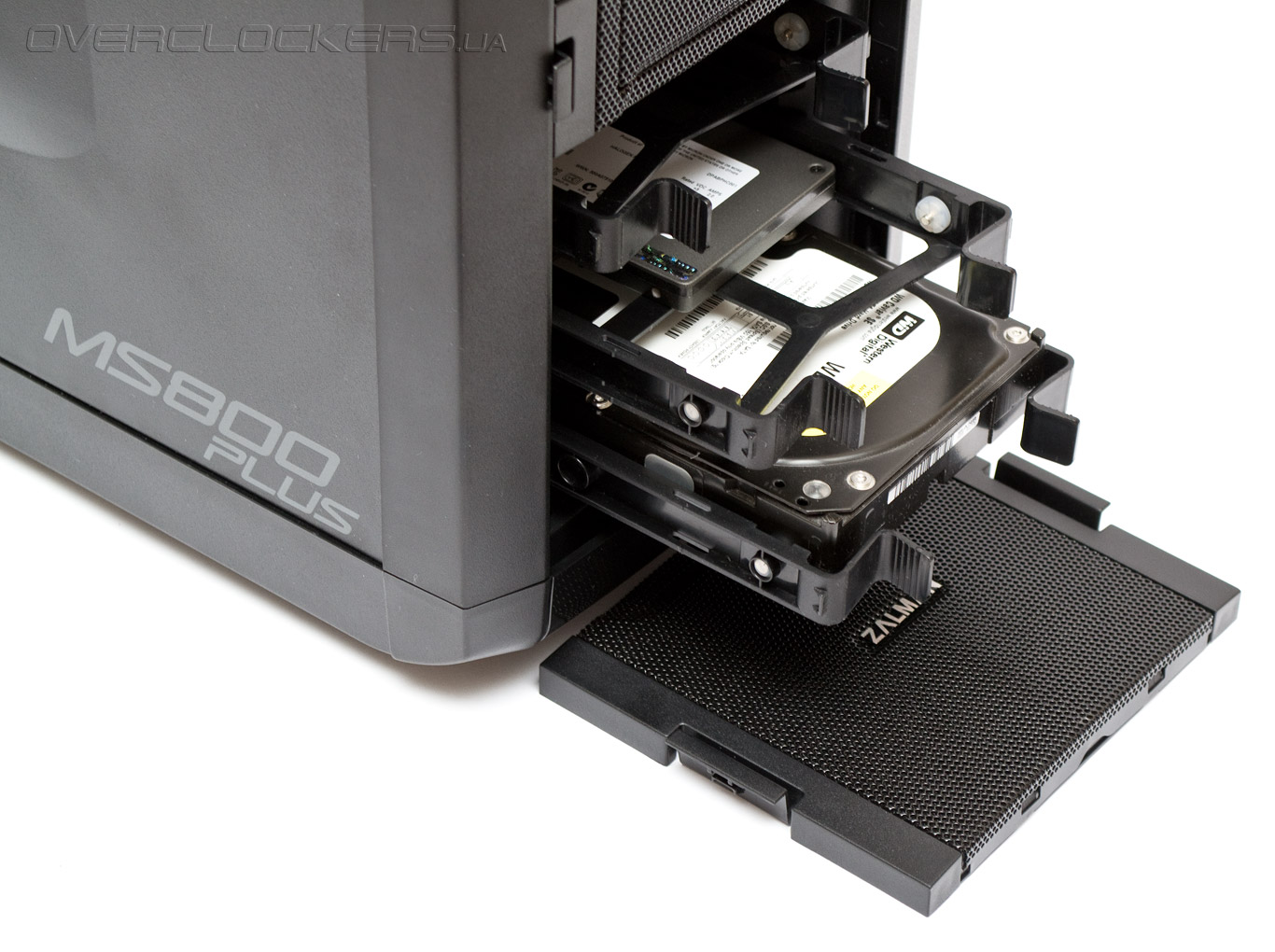

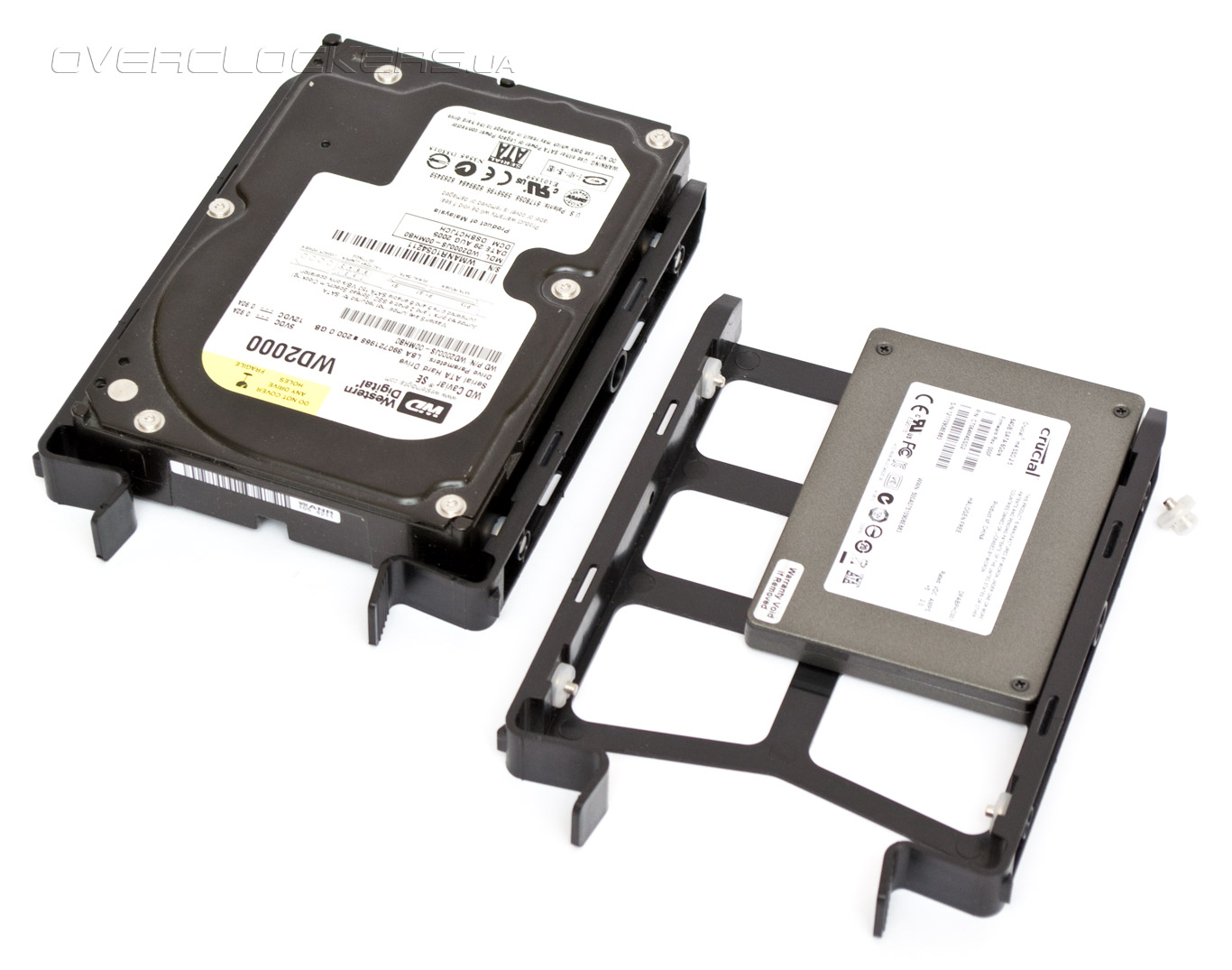

Тем не менее, направляющие салазки рассчитаны как на 3,5”, так и на 2,5” накопители. Для установки жесткого диска достаточно просто надеть на него салазки. Для монтажа 2,5” накопителя понадобится достать из салазок один демпфер и потом прикрутить устройство винтами.

Zalman MS800 Plus

После чего установить в корзину, задвинув салазки до упора.

Zalman MS800 Plus

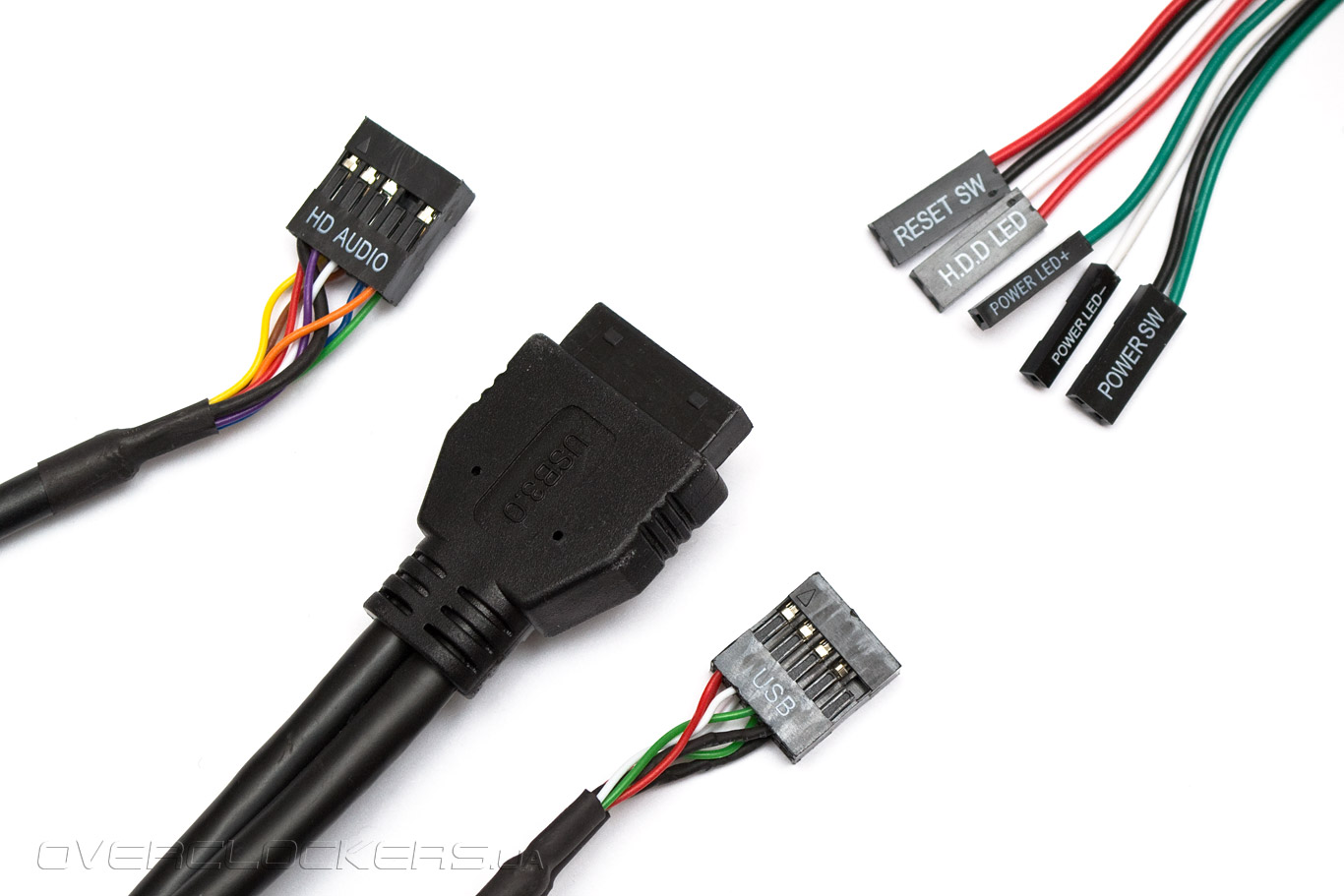

Набор проводов передней панели стандартен — один USB 3.0 с коннектором для внутреннего подключения к материнской плате, один USB 2.0, HD Audio кабель, провода от кнопок включения, сброса и индикаторов, свитые в один шлейф.

Zalman MS800 Plus

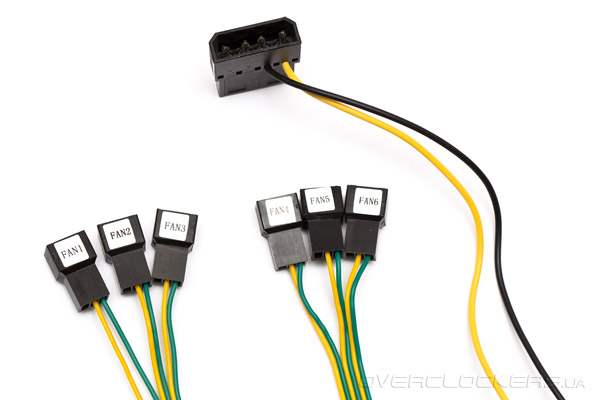

Встроенный контроллер вентиляторов имеет шесть длинных проводов для подключения вертушек и получает питание через сквозной разъем типа «молекс».
