Обзор корпуса Zalman H1

Внутреннее устройство

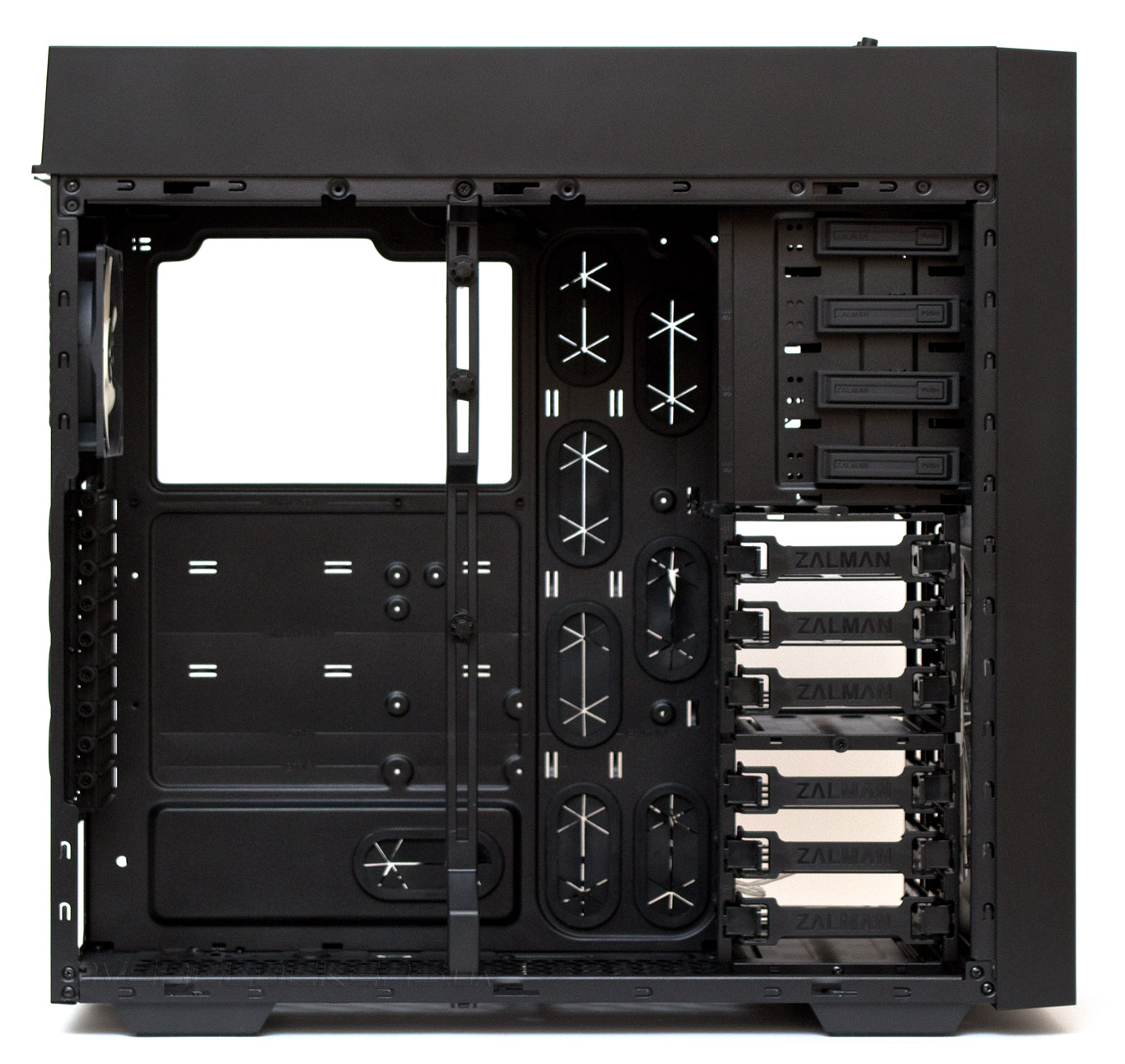

Zalman H1 поддерживает установку в вертикальном положении материнских плат формата XL-ATX, E-ATX, ATX, MicroATX или Mini-ITX. Допустимая высота процессорного кулера, составляет 190 мм. Допустимая длина плат расширения с установленными корзинами достигает 345 мм. Без них — 480 мм. Длина блока питания практически не ограничена, но если пользователь желает использовать стойку для поддержки плат расширения в средней позиции, лучше остановиться на моделях длиной до 200 мм.

Zalman H1

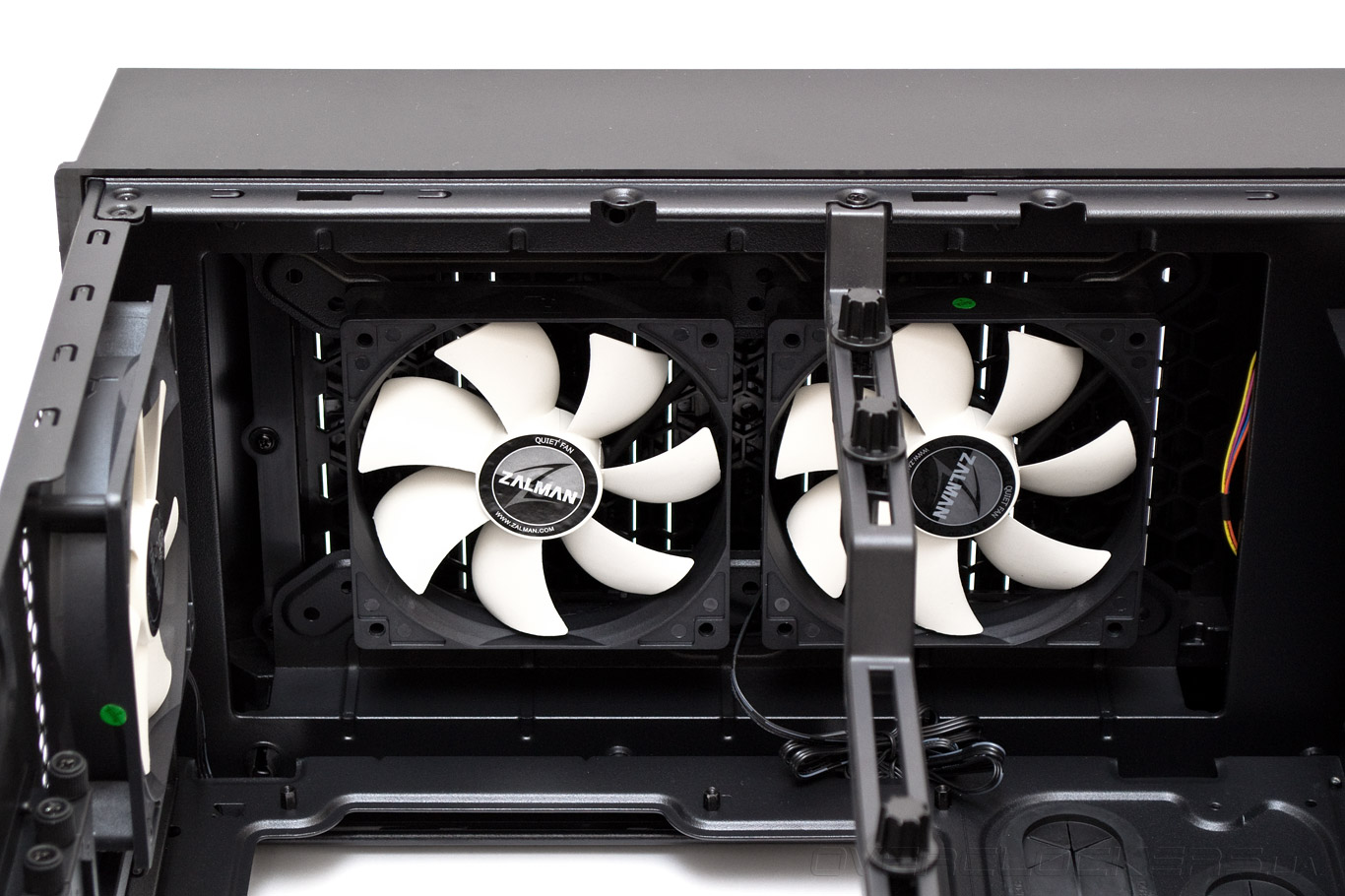

Под верхней панелью предустановленны на вытяжку два 120-мм вентилятора в лице наших старых знакомых ZA1225ASL, сделанных на базе подшипника скольжения с максимальной скоростью вращения в 1200 об/мин при уровне шума в 45 дБ (А). Они способны уверенно стартовать при напряжении 5 В, 500 об/мин и 33 дБ (А) шума. В целом это довольно приличные в акустическом плане пропеллеры, от которых можно услышать призвуки в виде жужжания лишь находясь совсем близко. Длина черного трехконтактного шнура питания составляет 550 мм.

Стойка для поддержки видеокарт имеет три позиции фиксации: 135, 205 или 260 мм. Крепится сверху одним винтом. В первой позиции конфликтует с блоком питания, во второй может задевать крупные процессорные системы охлаждения и лишь в третьей — ничему не мешает. На стойке есть три съемных лапы, которые, помимо опоры для плат расширения, подходят и для крепления дополнительных вентиляторов, размером вплоть до 120 мм.

Zalman H1

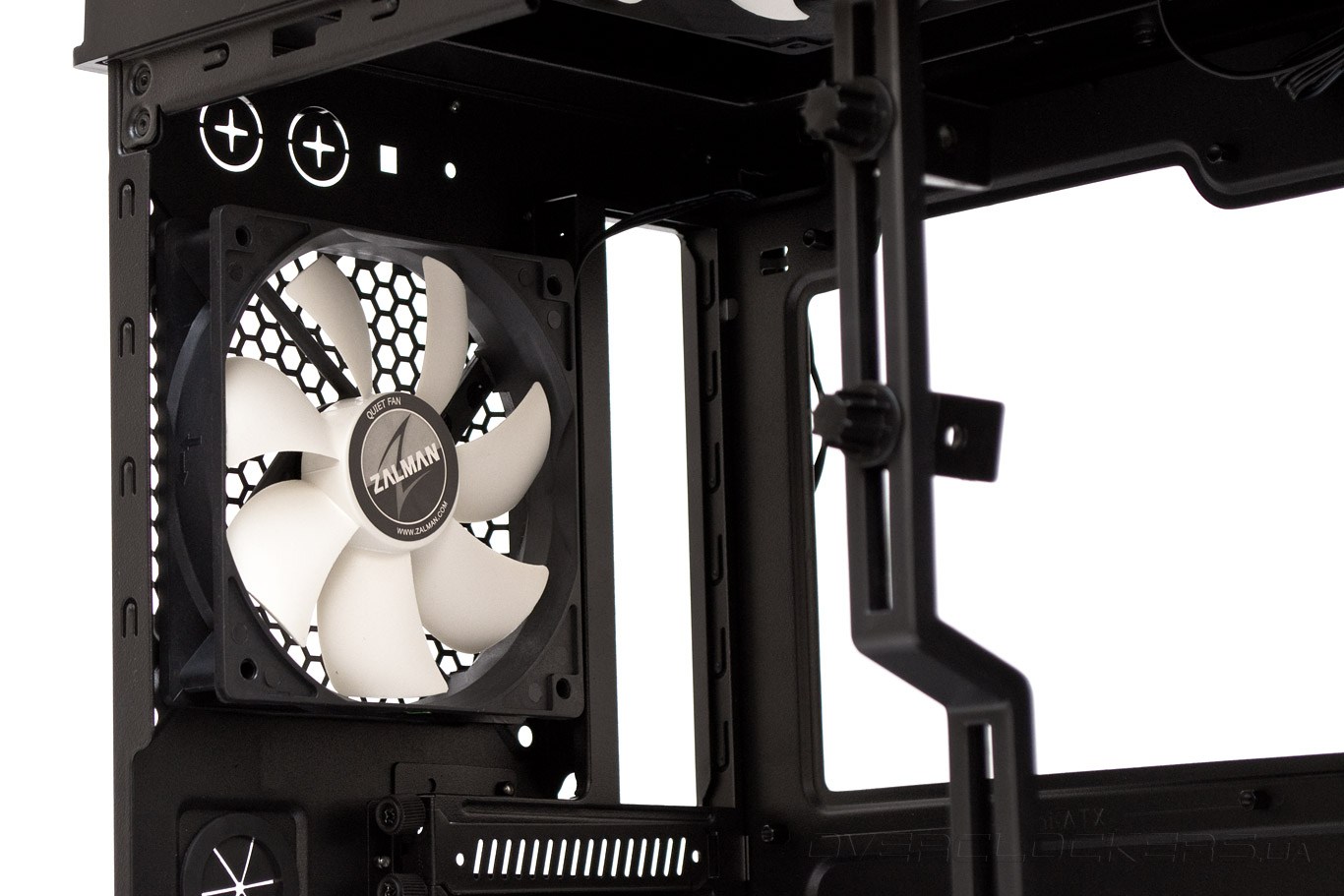

Задний вытяжной 120-мм вентилятор полностью аналогичен верхним. При необходимости его можно заменить 140-мм моделью.

Zalman H1

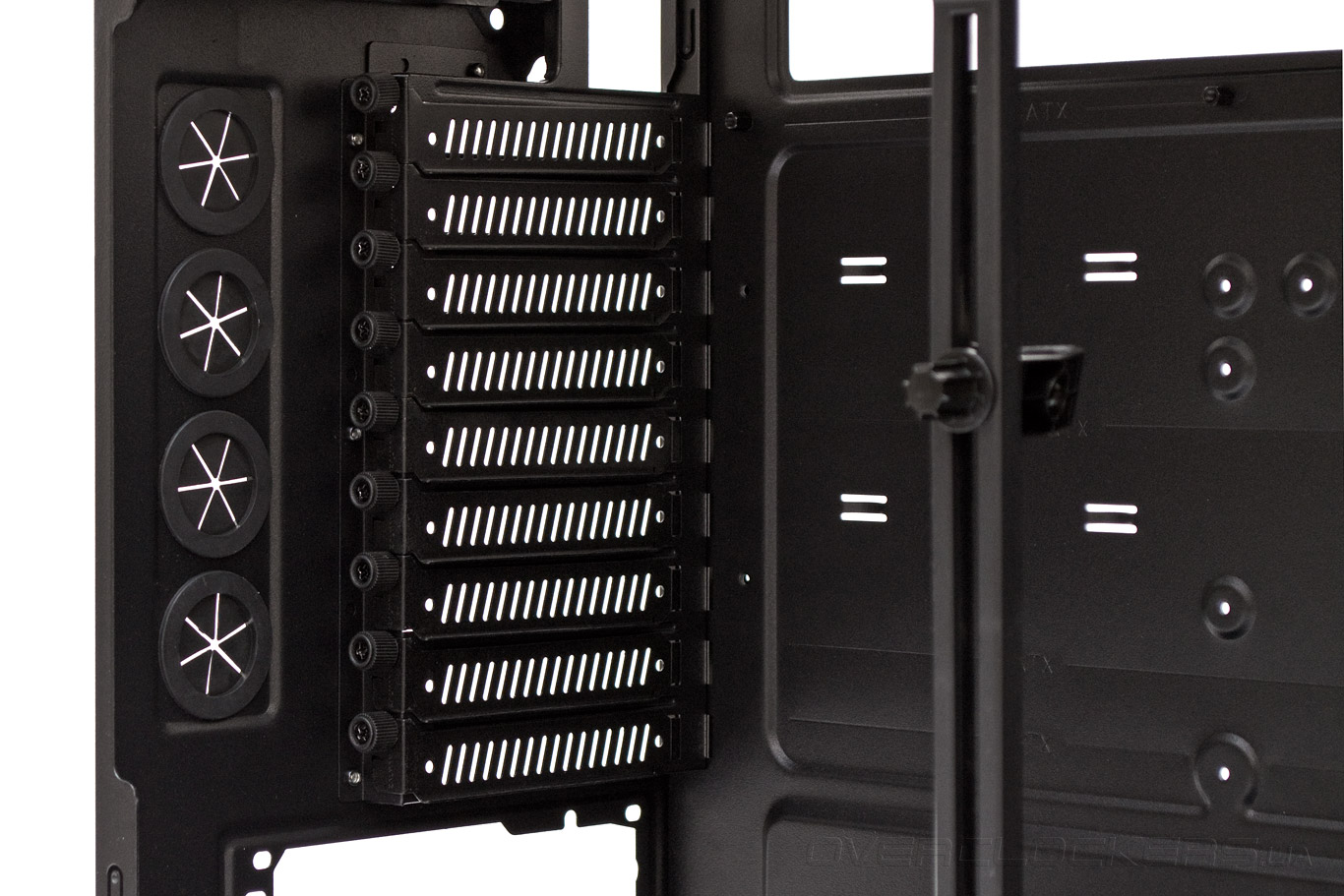

Для фиксации всех девяти слотов расширения предусмотрены удобные винты с накатанной пластиковой головкой.

Zalman H1

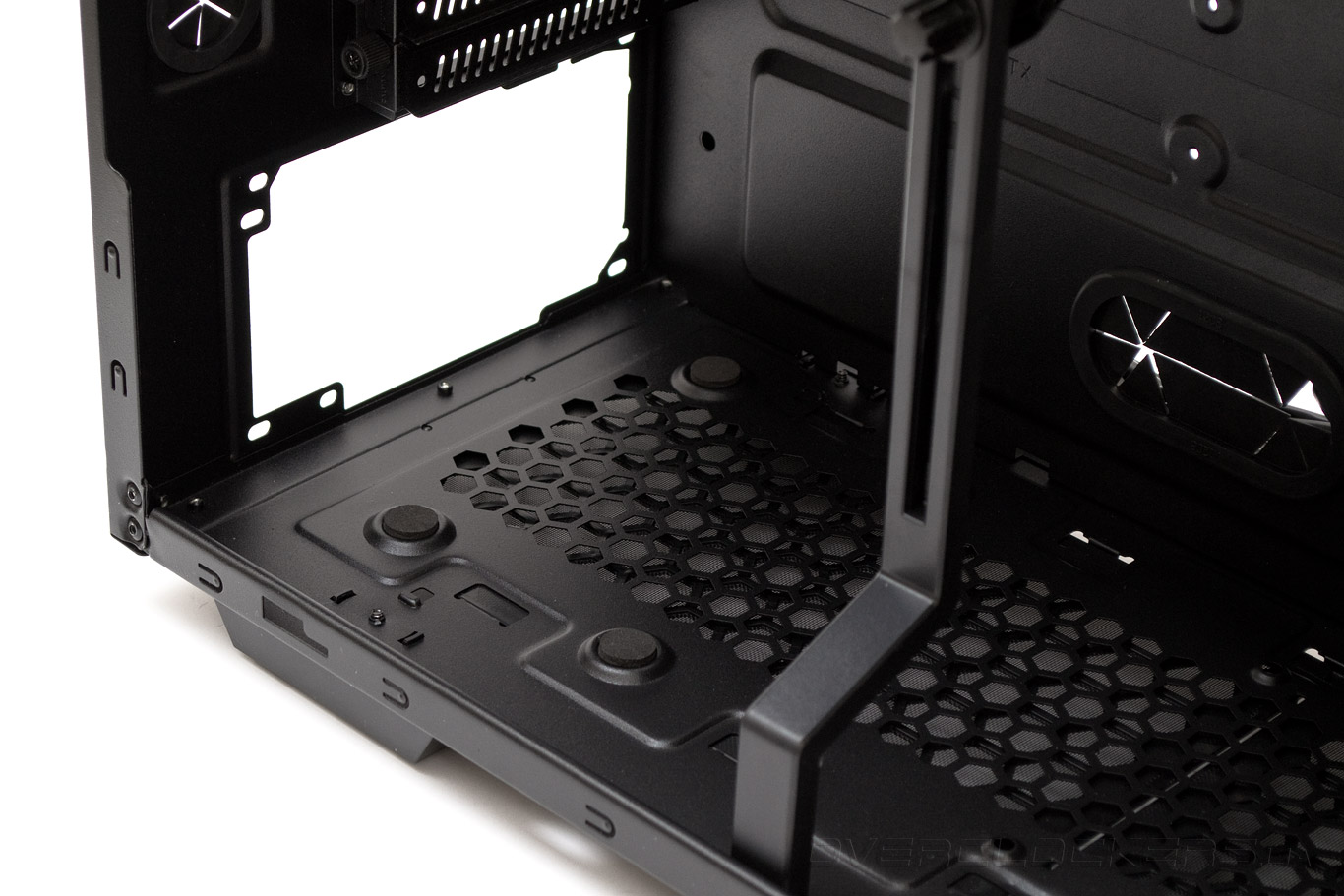

Посадочное место для блока питания оснащено четырьмя резиновыми демпферами снизу, для уменьшения шума и вибраций.

Zalman H1

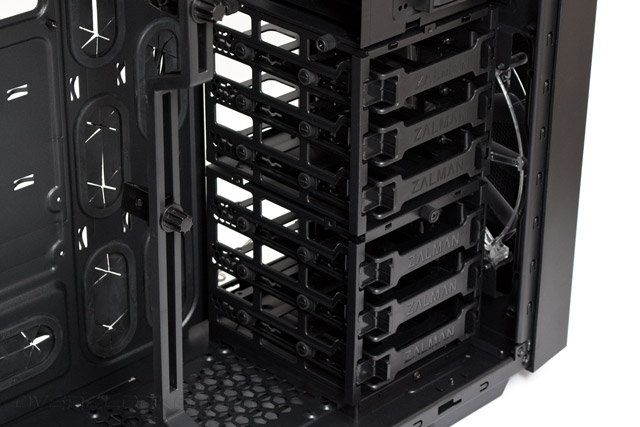

Корпус снабжен двумя поперечно расположенными съемными корзинами для 3,5″ накопителей, принимающих, в том числе, и 2,5″ модели. В каждой корзине есть по три каретки.

Zalman H1

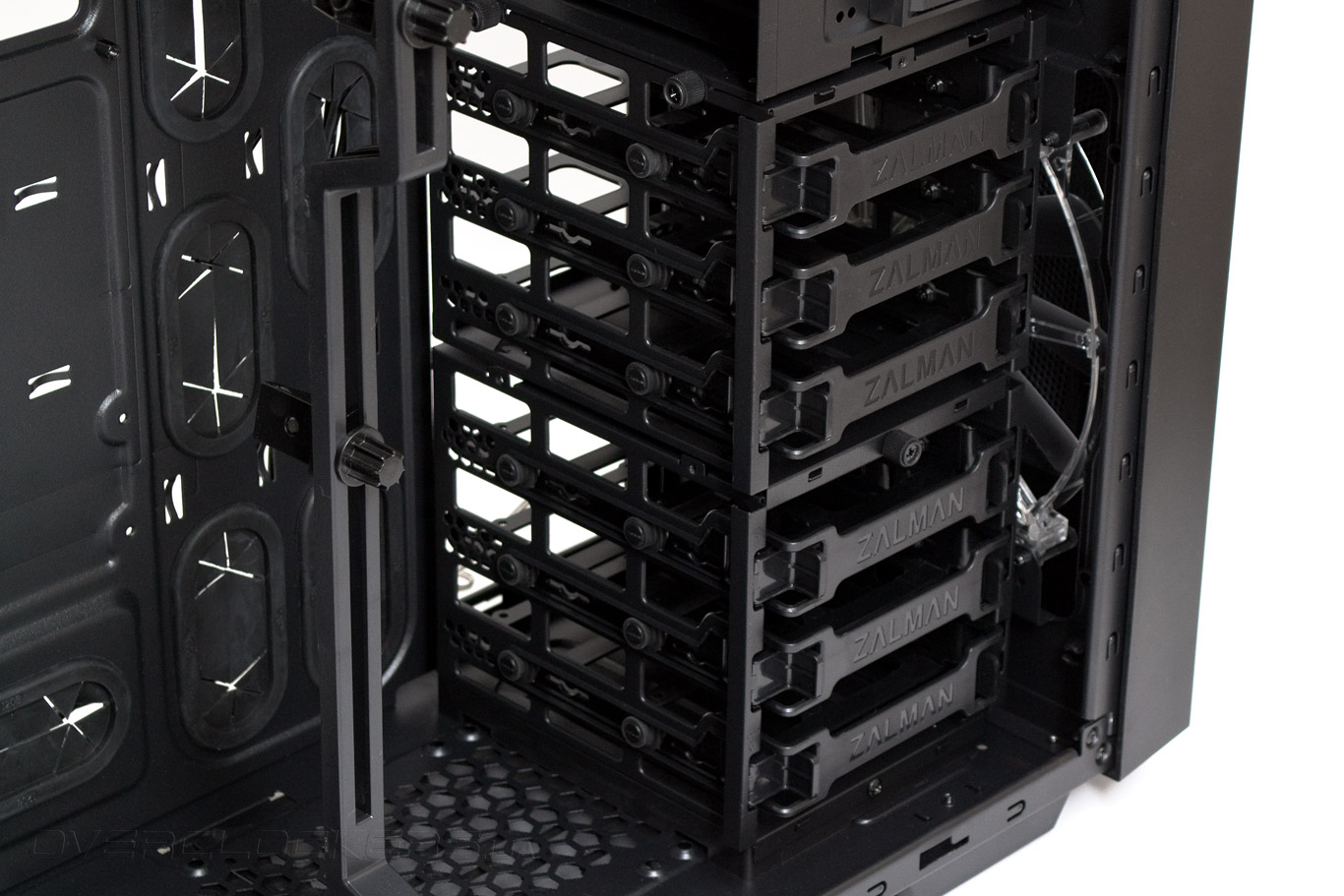

Проще всего извлекается верхняя корзина, которая держится на трех винтах с накатанной пластиковой головкой и занимает место напротив слотов расширения с первого по шестой.

Zalman H1

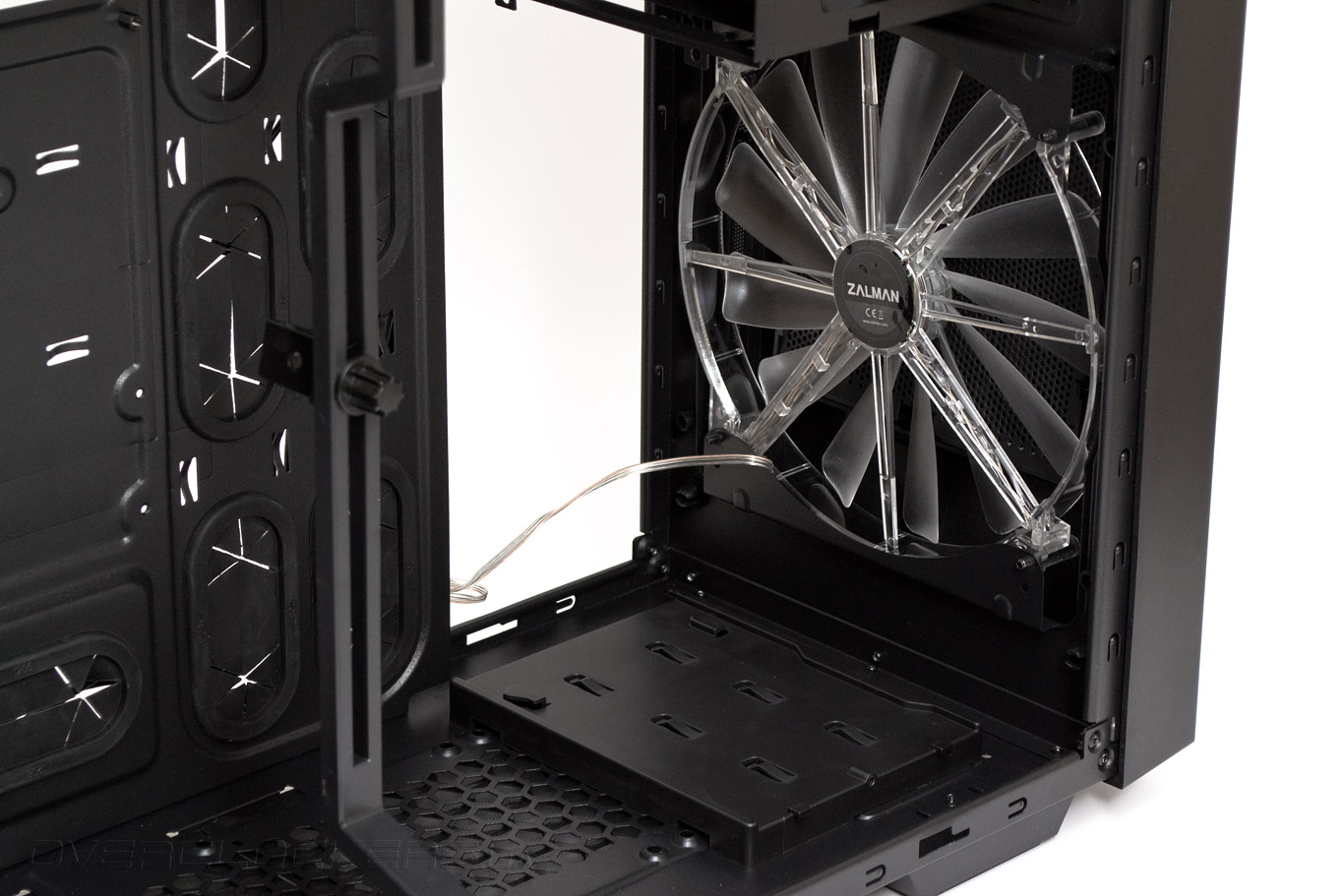

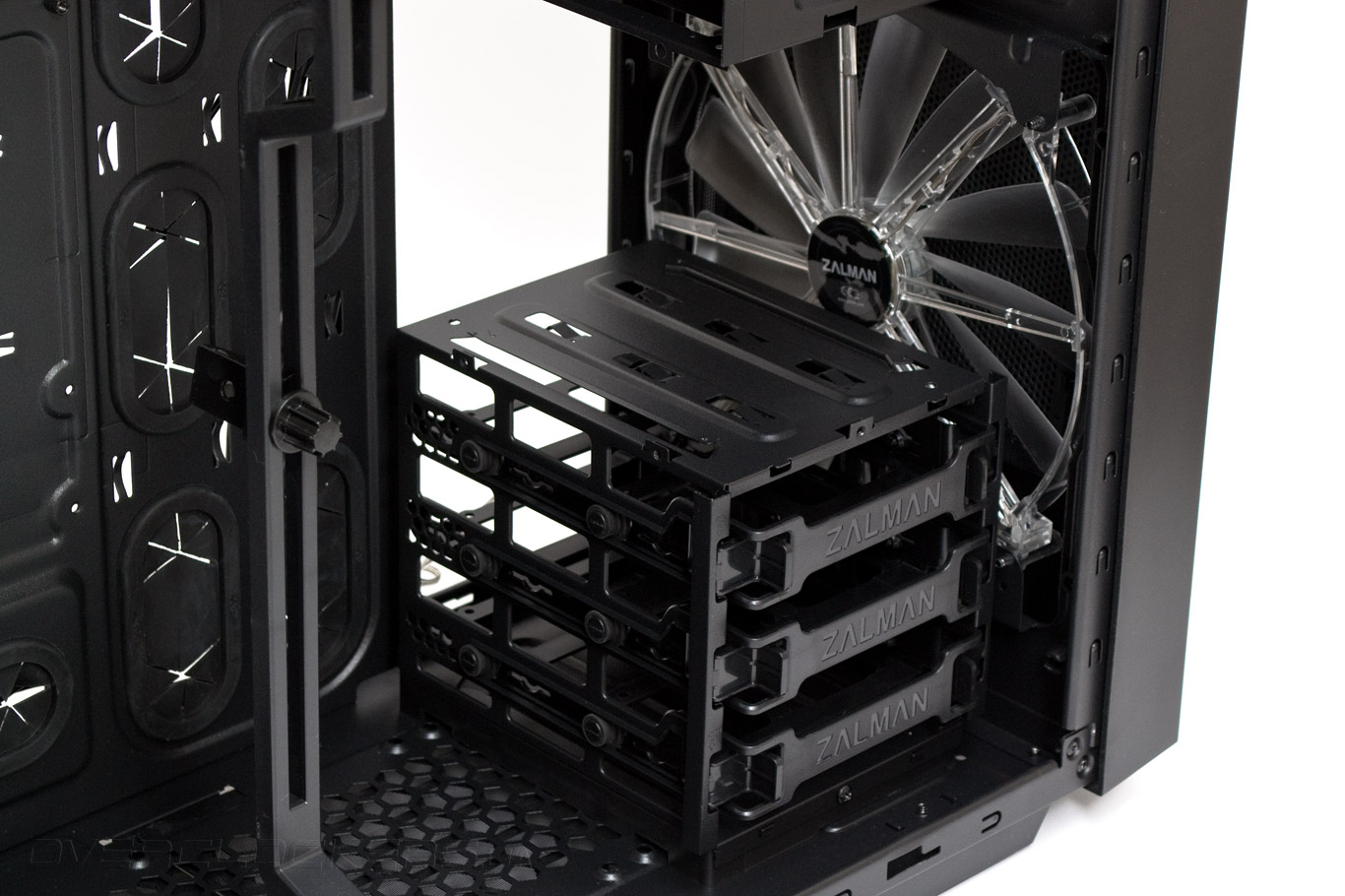

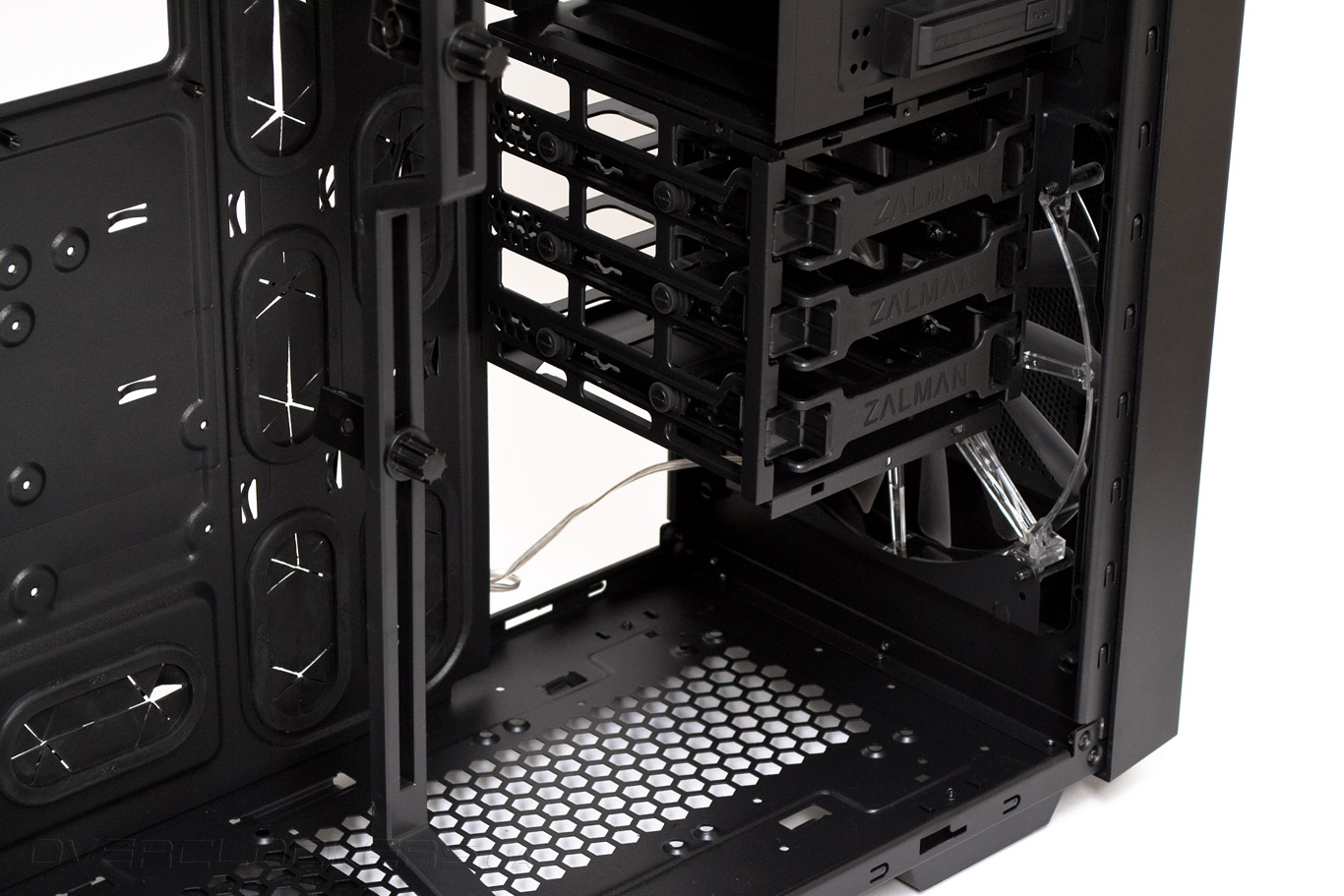

Вторая корзина, расположенная напротив слотов расширения с седьмого по девятый, фиксируется единственным шурупом снизу. Пластиковое основание под ней, кстати, тоже снимается, для этого нужно будет выкрутить четыре шурупа с нижней панели корпуса. Отсюда хорошо видно передний вентилятор типоразмера 200х200х20 мм с синей подсветкой (никакой другой сюда, к сожалению, установить не получится). Он способен стартовать с 6 В, 450 об/мин и 36 дБ (А). Максимальная скорость — 700 об/мин при 43 дБ (А) шума. Звучание пропеллера мягкое, сопровождаемое легким постукиванием, различимым вблизи. В качестве подшипника применена втулка скольжения, длина прозрачного трехконтактного шнура питания составляет 550 мм.

Zalman H1

При снятом пластиковом основании, вниз можно установить два 120-мм вентилятора, либо 240-мм радиатор СВО. Верхняя корзина накопителей закрепляется на своем месте независимо от нижней.

Zalman H1

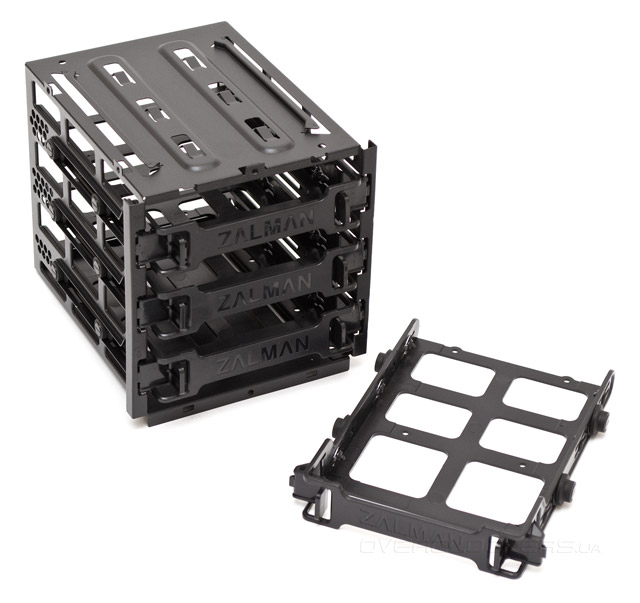

Салазки оснащены демпферами и позволяют установить 3,5″ жесткие диски без применения отвертки. Для крепления 2,5″ накопителей потребуются винты. Приятно то, что корзина имеет весьма продуманную и открытую конструкцию, которая должна неплохо продуваться потоком воздуха.

Zalman H1

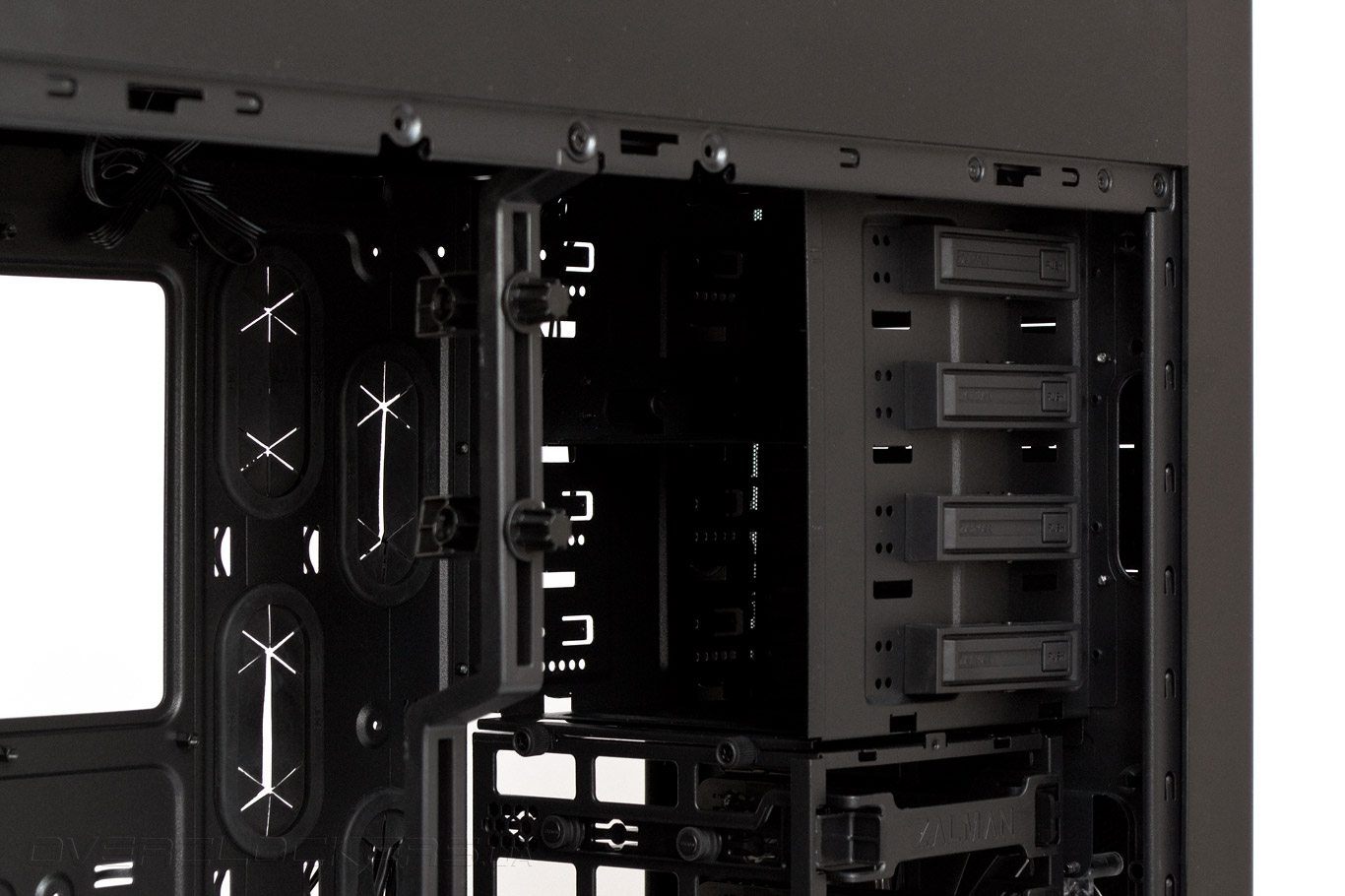

Все четыре 5,25″ отсека оснащены быстрыми креплениями в виде подпружиненных защелок. При необходимости устройства можно будет зафиксировать винтами.

Zalman H1

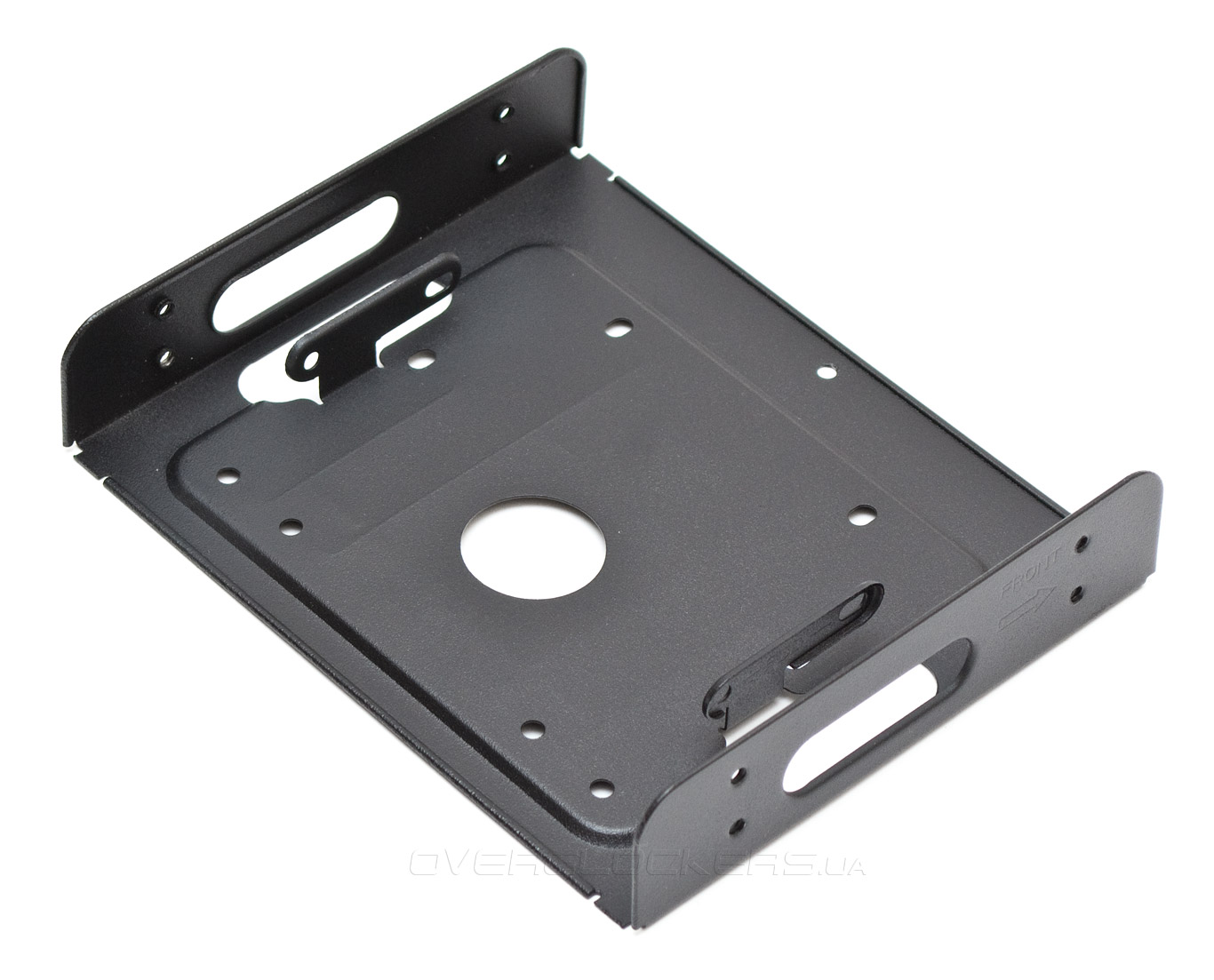

В одном из 5,25″ отсеков установлен переходник, предназначенный для крепления одного 3,5″ или 2,5″ устройства.

Zalman H1

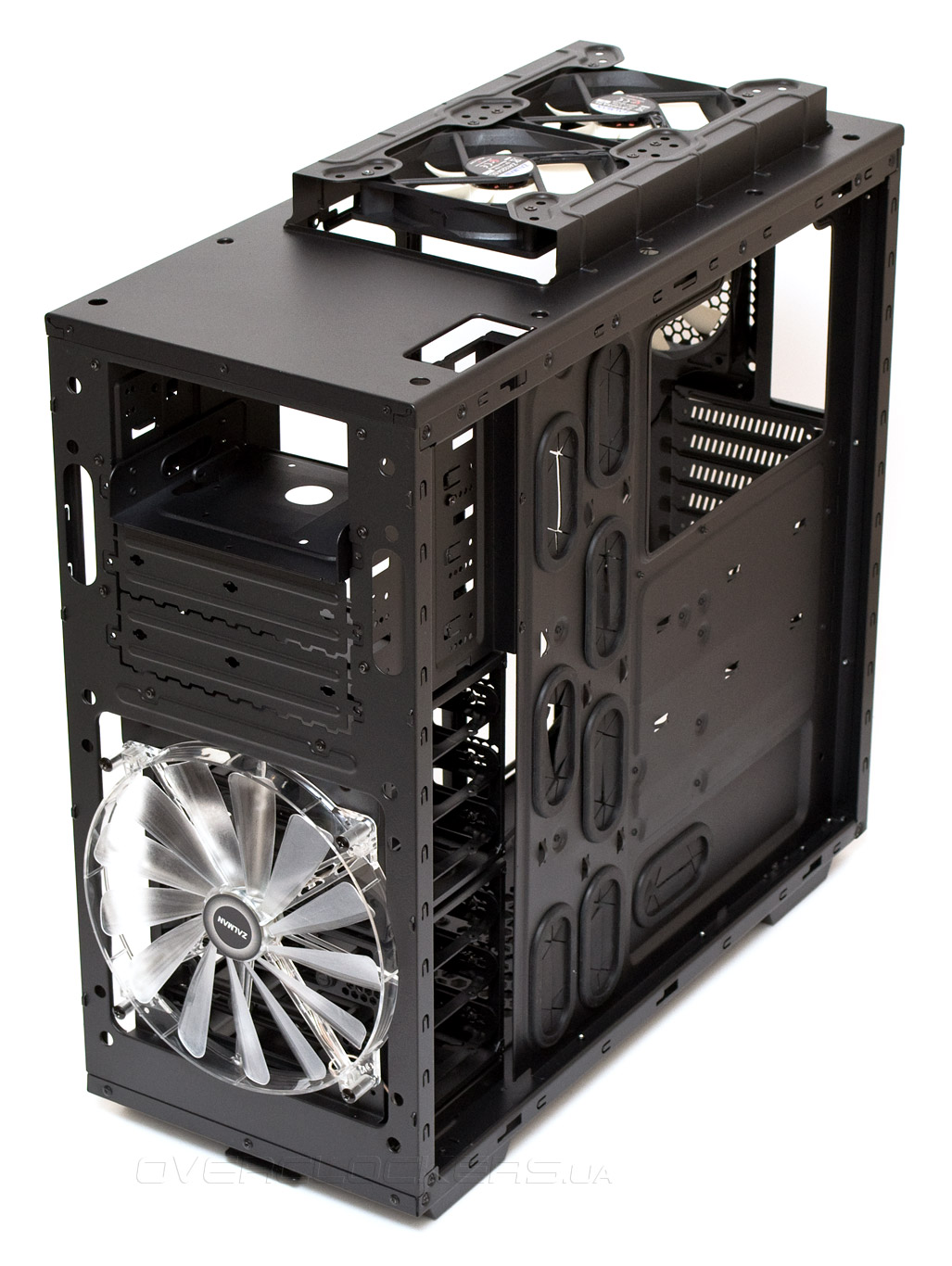

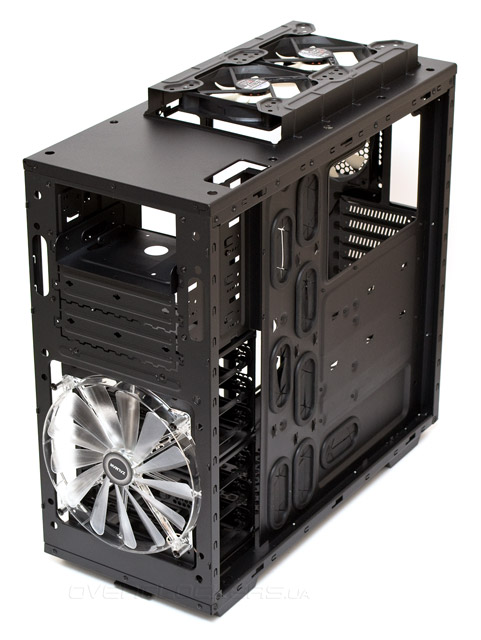

Так выглядит каркас корпуса без пластикового обвеса, который снимается достаточно легко — панели просто отсоединяются одним движением.

Zalman H1

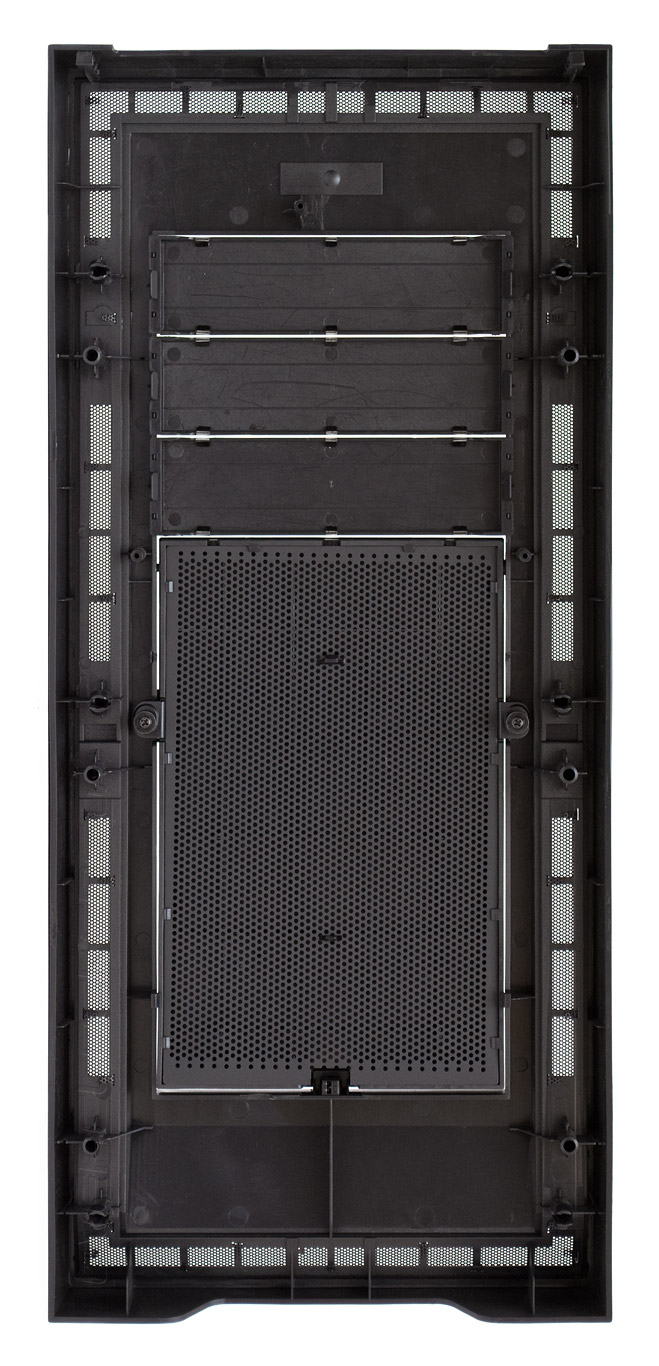

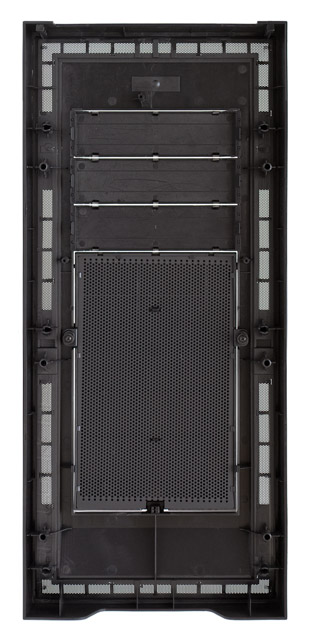

Фронтальная панель держится на шести пластиковых клипсах. Ее потребуется снять при сборке системы, если нужно извлечь заглушки 5,25″ отсеков или заменить вентилятор. Открывающаяся крышка подпружинена и закрыта с внутренней стороны фильтром в виде металлической решетки с маленькими круглыми ячейками.

Zalman H1

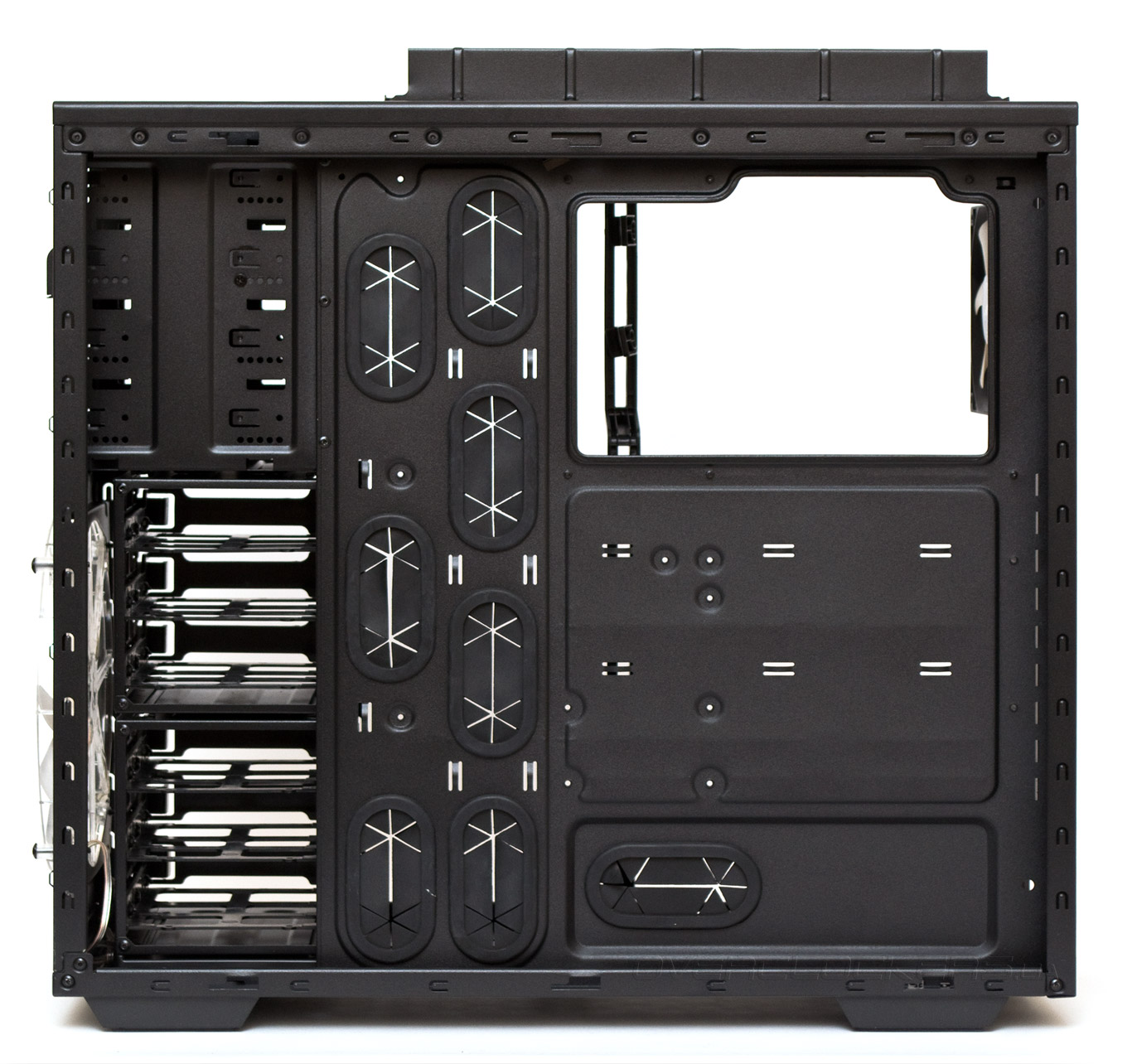

Поддон материнской платы имеет огромный вырез для установки усилительной пластины системы охлаждения процессора, подходящий под расположение всех разъемов. Для скрытой укладки проводов предусмотрены восемь крупных прорезиненных отверстий и 15 проушин для кабельных стяжек. Запас пространства между поддоном и боковой дверцей составляет 25 мм, чего более чем достаточно для распределения любых кабелей даже в несколько слоев.

Zalman H1

Под верхней кромкой есть еще три маленьких и одно большое отверстие для проводов.

Zalman H1

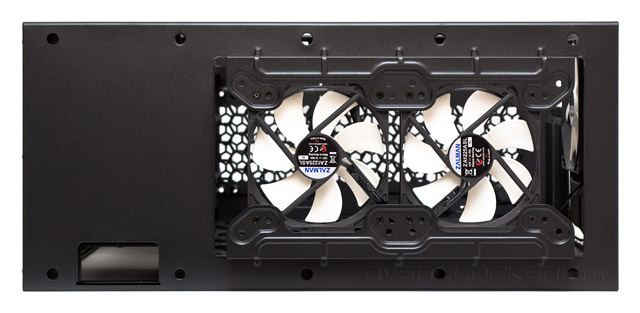

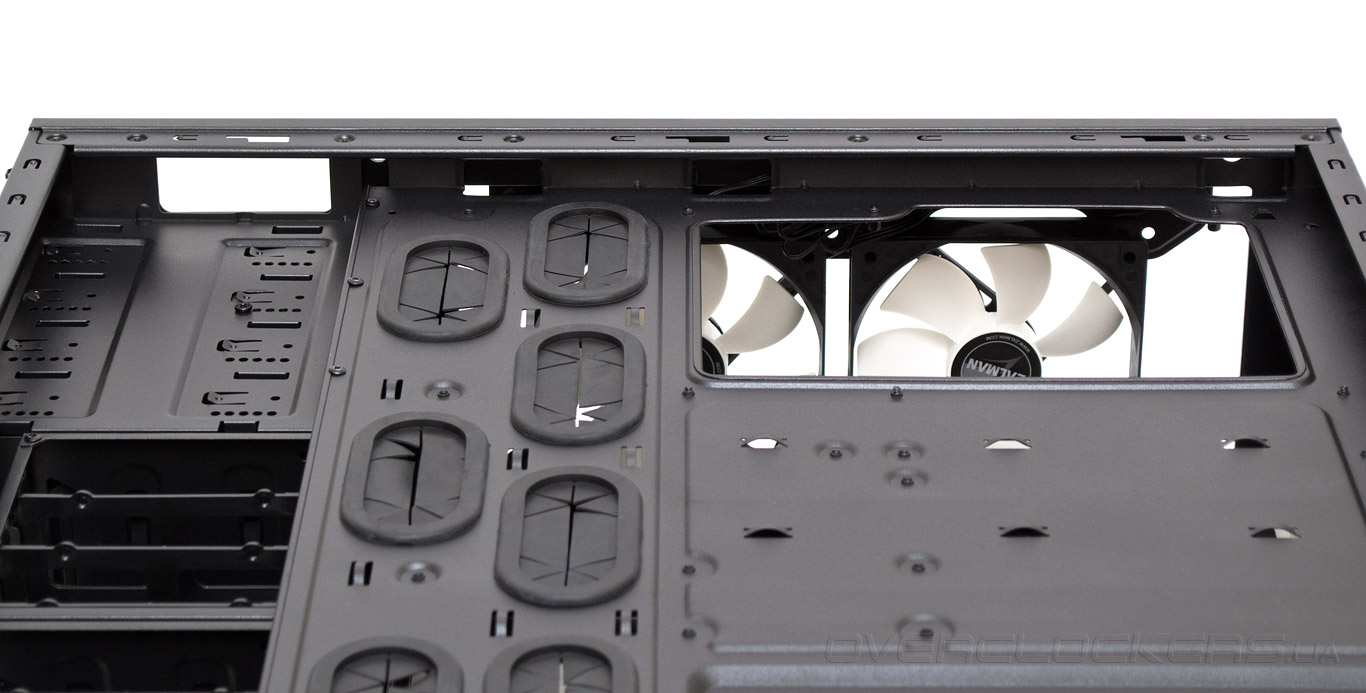

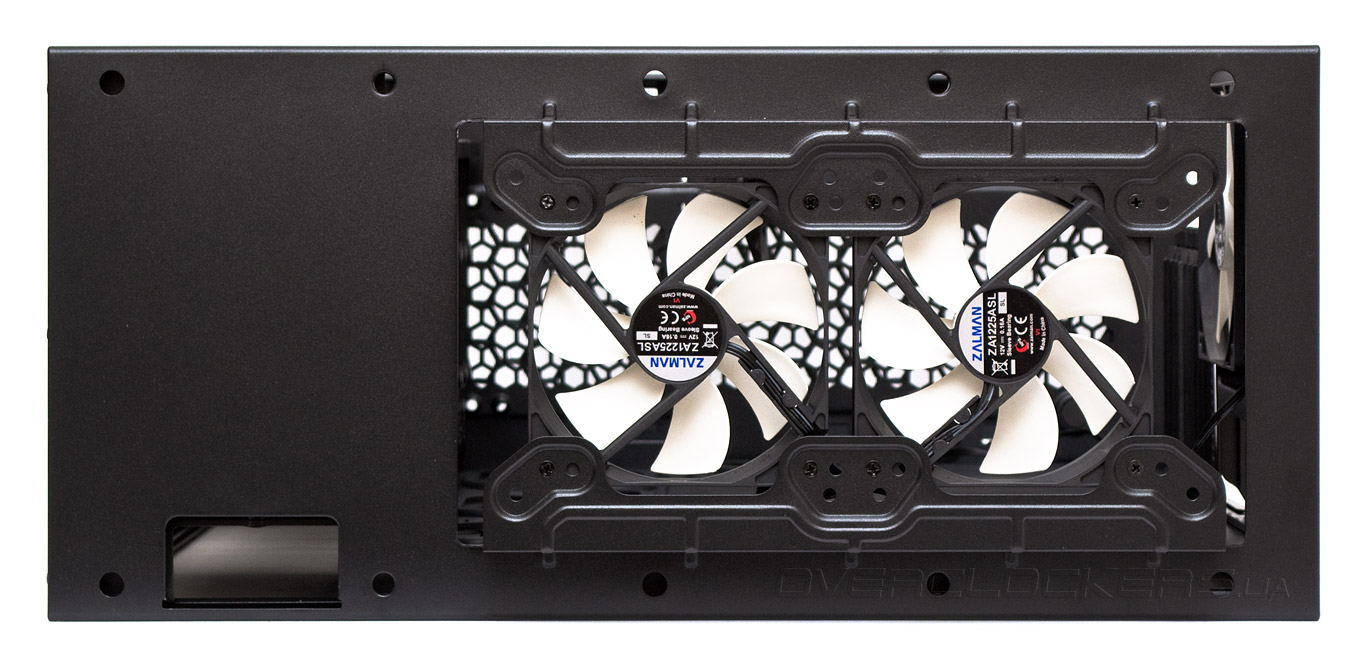

Крепления вентиляторов на верхней панели сделаны продуманно. Две 120-мм модели можно установить как с зазором, так и без него, что очень полезно в случае монтажа нестандартных радиаторов СВО. Отверстия для крепления 140-мм вентиляторов сделаны вплотную, без зазора. От металлических направляющих, до плоскости материнской платы есть 60 мм, плюс пропеллеры можно закрепить и с внешней стороны, под пластмассовой панелью, получив таким образом 85 мм по толщине для двойного «бутерброда» из вентиляторов и радиатора СВО.

Zalman H1

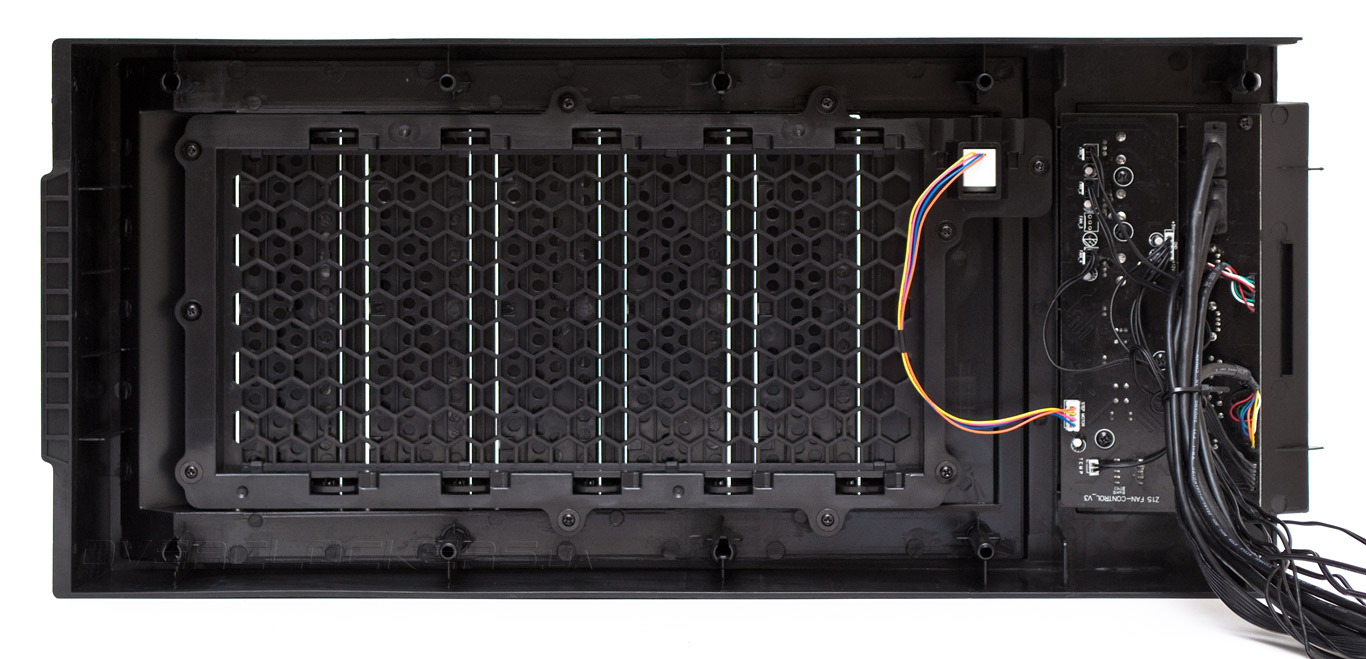

Так выглядит верхняя пластиковая панель изнутри. К ней прикреплены кабели, поэтому при демонтаже соблюдайте осторожность. С обратной стороны открывающихся вентиляционных шторок есть крупная сотовая решетка, в углу которой расположен электрический привод.

Zalman H1

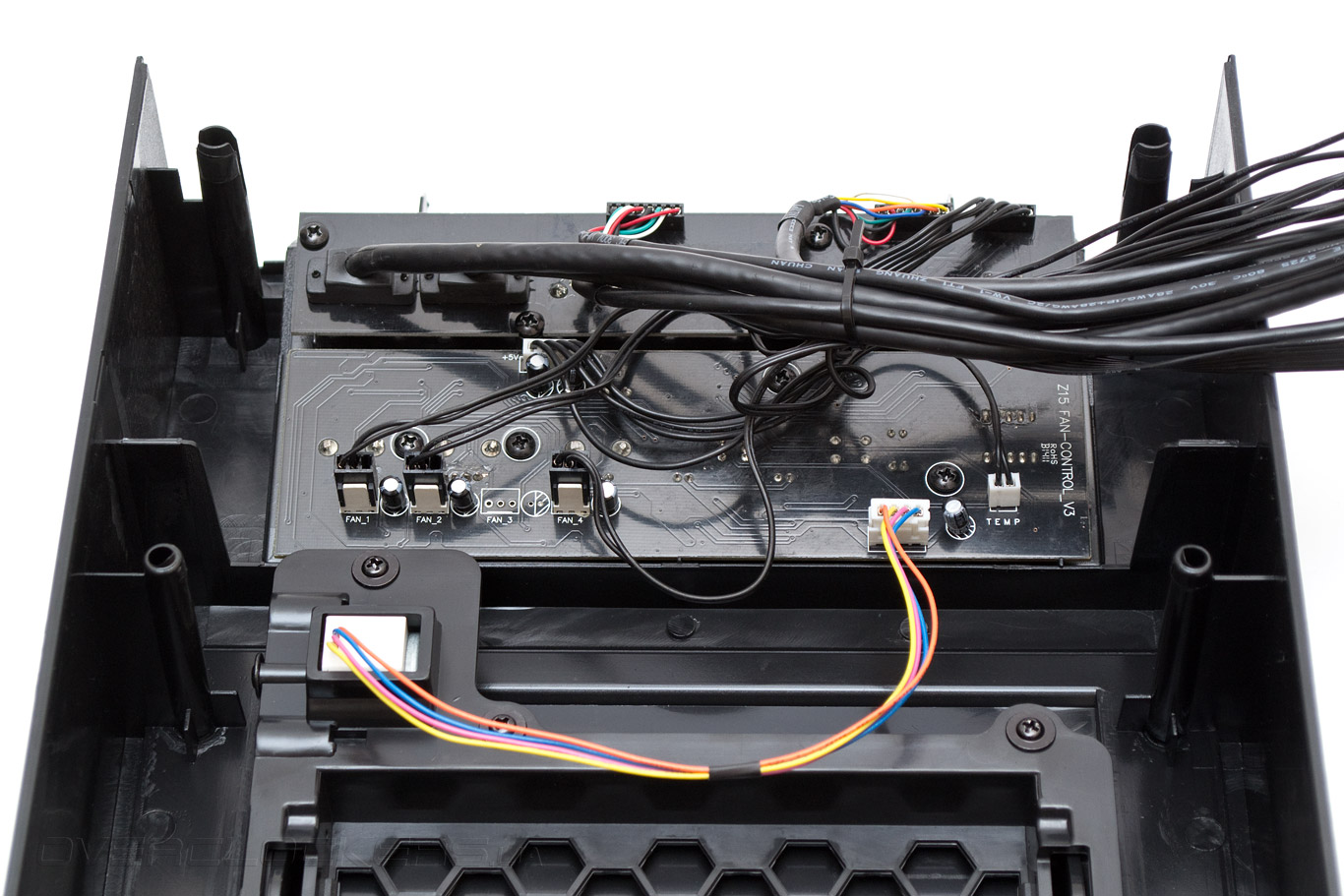

Хорошо, что почти все разъемы (кроме USB 3.0) отсоединяются от печатной платы. Это значительно повышает ее ремонтопригодность. Здесь же видно место для еще одного не распаянного порта вентилятора.

Zalman H1

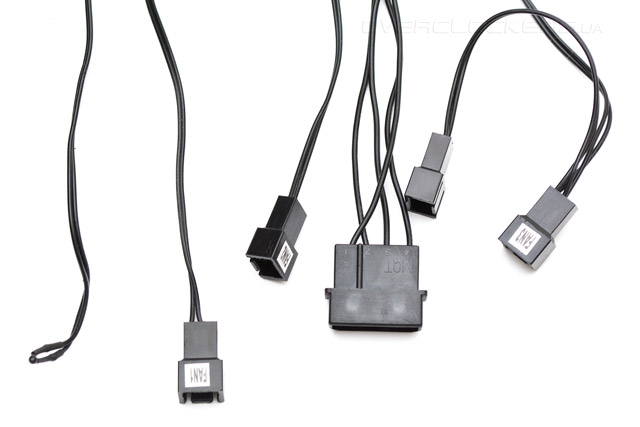

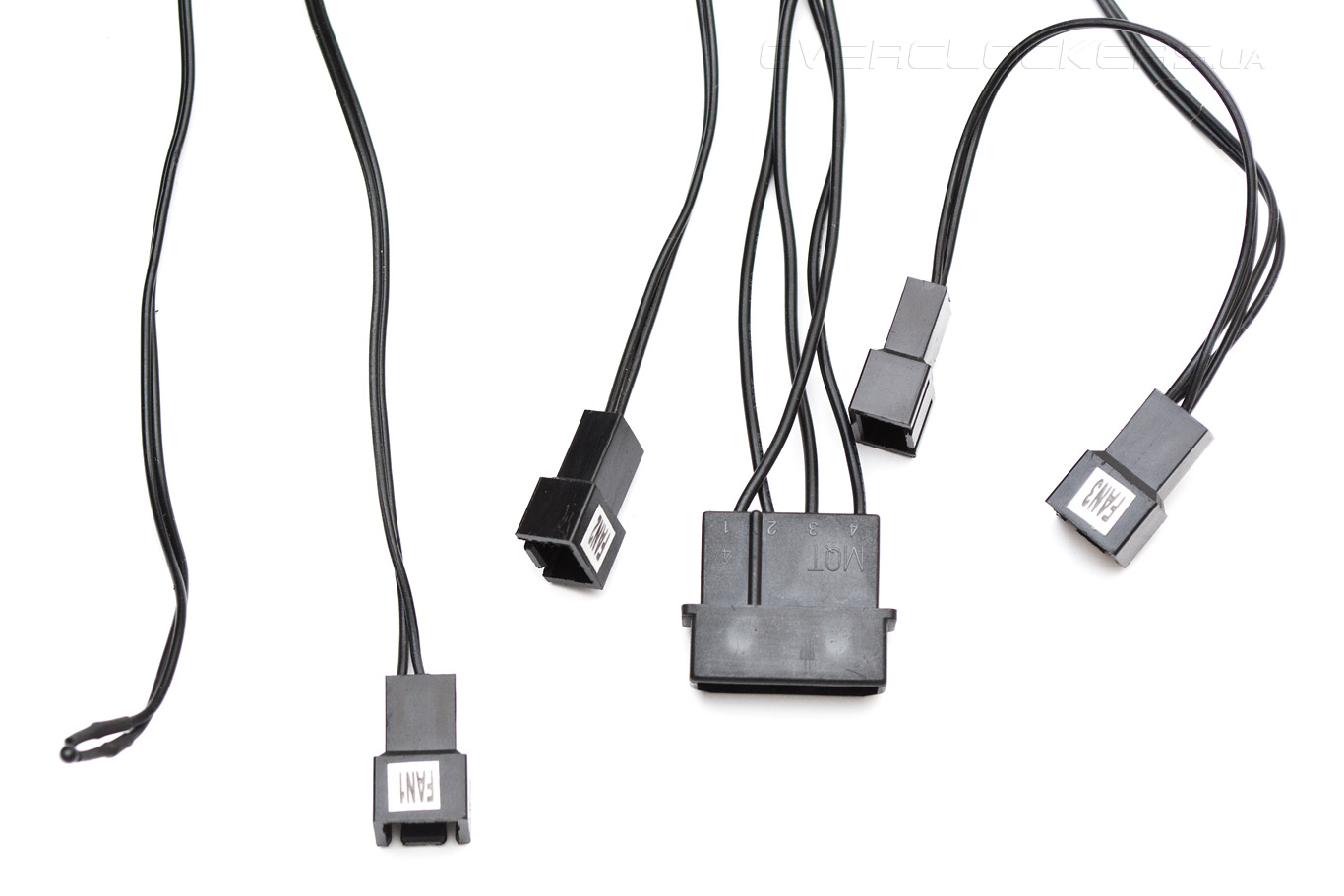

Проводки в корпусе много. В ее состав входит термопара, четыре разъема для вентиляторов и «молекс» для питания реобаса, электропривода и термометра.

Zalman H1

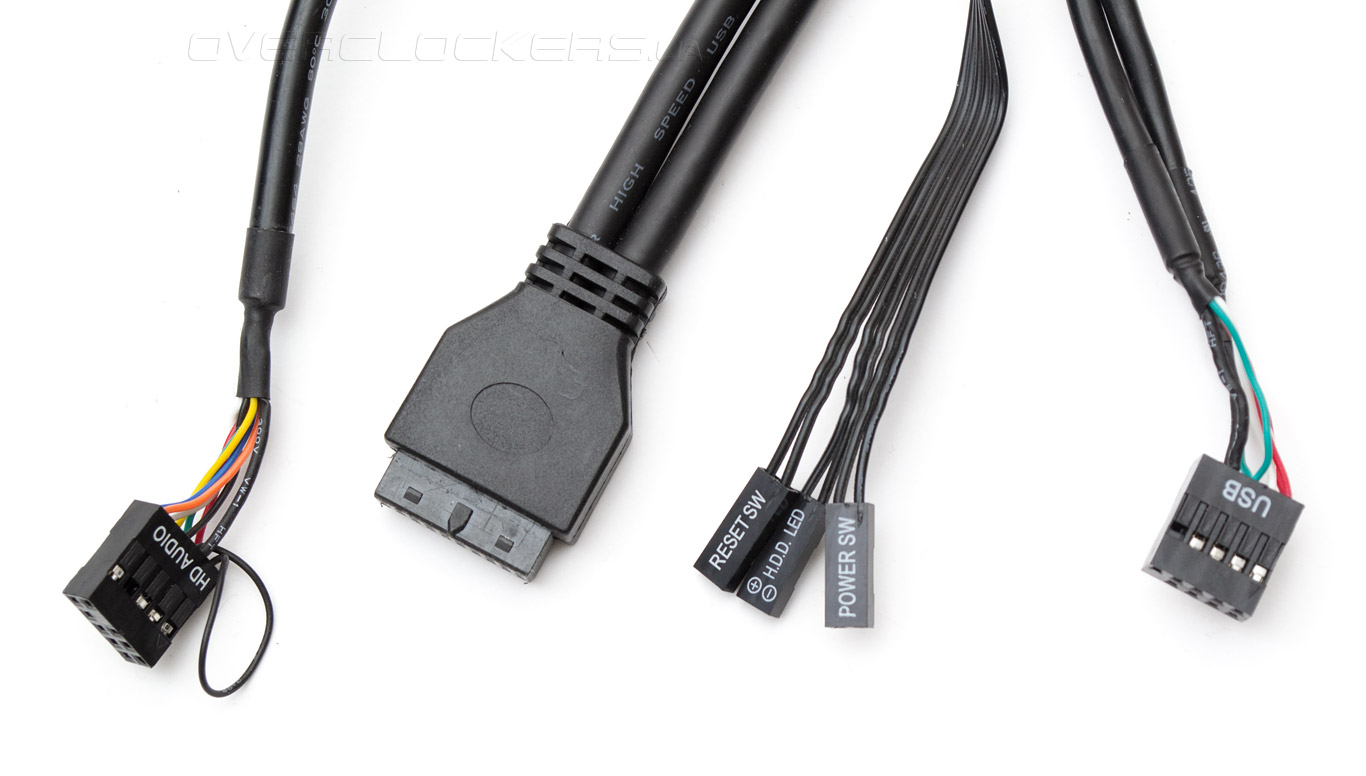

От передних портов тянутся провода HD Audio, колодки USB 3.0, индикаторов активности накопителей, кнопки запуска и клавиши перезагрузки, колодки USB 2.0. Длина всех шнуров более чем достаточная.

Zalman H1
