Обзор корпуса Thermaltake Urban S41

Внутреннее устройство

Thermaltake Urban S41 поддерживает установку материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера официально заявлена на отметке 160 мм. Максимальная длина плат расширения, по официальным данным, может составлять 315 мм с установленными передним корзинами накопителей, или 435 мм без них. По моим замерам, в версию корпуса с боковым окном поместится процессорный кулер высотой до 175 мм включительно. Замеры возможной длины плат расширения совпали с официально заявленными данными. Большинство стоек материнской платы уже установлено в поддон.

Thermaltake Urban S41

Расстояние от верхней панели до начала поддона материнской платы составляет 32 мм, а до кромки самой материнской платы — 40 мм. На задней панели на вытяжку предустановлен 120-мм вентилятор, закрепленный с помощью обычных шурупов, продетых через резиновые виброизолирующие прокладки. Над отверстием задней панели портов материнской платы расположился неприметный винт с накатанной головкой, удерживающий внешнюю скобу для фиксации периферийных кабелей.

Thermaltake Urban S41

Посадочное место блока питания не имеет никакой изоляции от вибраций.

Thermaltake Urban S41

При установке дополнительного 120-мм вентилятора по центру днища корпуса, предельная возможная длина для блока питания составит 188 мм. Если используется БП с модульным подключением кабелей, лучше ограничиться длиной не более 160 мм.

Thermaltake Urban S41

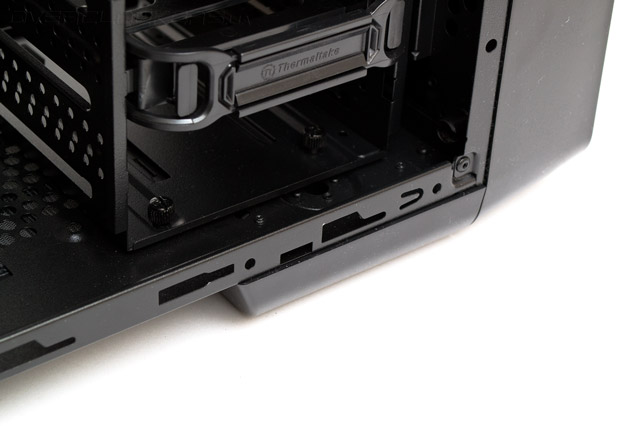

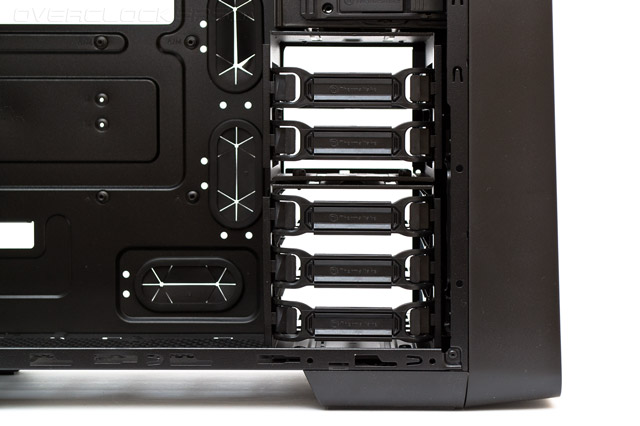

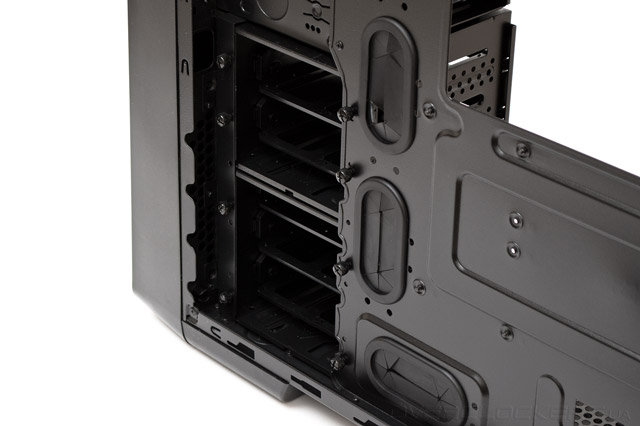

Интересной особенностью Urban S41 являются его модульные и съемные корзины накопителей. Всего их две. Меньшая способна вместить два накопителя, а большая — три. Каждая корзина зафиксирована четырьмя винтами с накатанной головкой со стороны поддона материнской платы и еще двумя — в нижней части, под салазками.

Thermaltake Urban S41Thermaltake Urban S41Thermaltake Urban S41

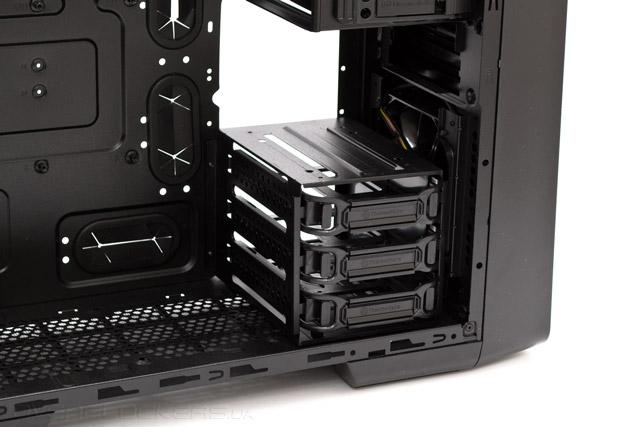

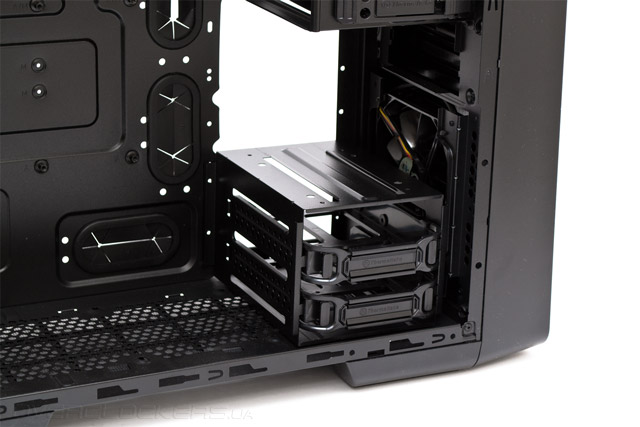

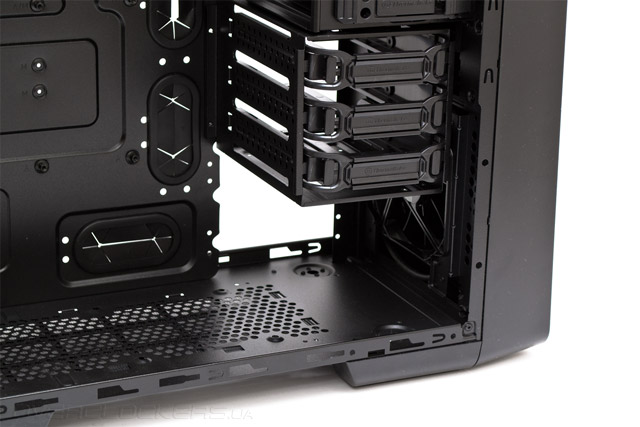

Если снять меньшую корзину посередине, максимальная длина плат расширения получится напротив слотов с первого по пятый. Это наиболее логичный вариант модификации внутреннего устройства корпуса. Если же большую корзину сместить вверх, видеокарта получит прямой поток воздуха от переднего вентилятора, но под обдув попадет только нижний из трех накопителей.

Thermaltake Urban S41Thermaltake Urban S41

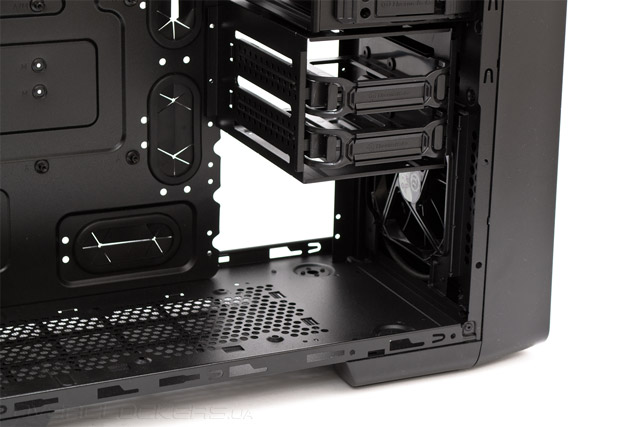

Если меньшую корзину закрепить сверху, она вовсе останется без обдува. Вариант подходит, если в системе используются только твердотельные накопители. При установке меньшей корзины вниз, для максимальной длины видеоадаптеров откроются слоты с первого по шестой.

Thermaltake Urban S41Thermaltake Urban S41

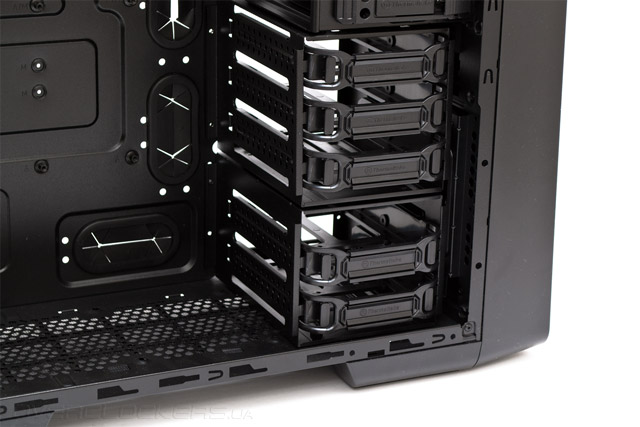

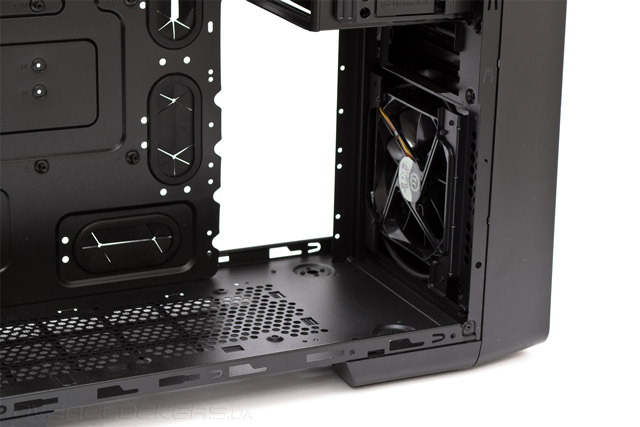

Можно просто поменять корзины местами (непонятно только зачем) или же полностью снять, но после этого поддон материнской платы полностью потеряет жесткость. Поэтому рекомендуем всегда оставлять на месте хотя бы одну из корзин.

Thermaltake Urban S41Thermaltake Urban S41

Пластиковые салазки могут принять как 3,5″ так и 2,5″ накопители, но фиксироваться они будут исключительно с помощью соответствующих винтов. Для жестких дисков предусмотрены резиновые изоляторы вибраций в месте крепления винтов. Но сами салазки довольно неплотно сидят в корзинах, что может привести к лишнему шуму.

Thermaltake Urban S41

На всех четырех отсеках формата 5,25″ есть безвинтовые фиксаторы быстрого крепления. Защелкиваются они автоматически, как только устройство вставлено на достаточную глубину. Чтобы освободить крепление, нужно нажать на выступающий рычажок справа и вытянуть устройство наружу.

Thermaltake Urban S41

Поддон в Urban S41 сделан несколько специфично. Во-первых, как уже упоминалось, он не имеет ребра поперечной жесткости и без корзин начинает просто извиваться под нагрузкой. Во-вторых, вместо проушин для фиксации кабельных стяжек здесь сделаны сдвоенные отверстия в количестве семи штук. В остальном ничего особенного — четыре отверстия для укладки проводов, закрытые резиновыми шторками и огромный вырез под усилительную пластину процессорного кулера. Запас места от поддона до боковой панели составляет от 21 до 23 мм, чего должно быть достаточно для скрытой укладки проводов.

Thermaltake Urban S41

Над вырезом под усилительную пластину есть еще два горизонтальных отверстия для протяжки кабеля питания процессора.

Thermaltake Urban S41

Приступим к демонтажу внешней пластиковой обвязки корпуса. Задняя часть верхней панели снимается предельно легко, без каких-либо усилий.

Thermaltake Urban S41

Она держится на шести пластиковых креплениях типа «тюльпан». Здесь обнаруживается предустановленный 200-мм вентилятор.

Thermaltake Urban S41

Кроме того, решетка верхней панели помимо сетчатого фильтра подбита изнутри еще и поролоновым. Да, похоже здесь не только пыль не пройдет, но и воздух тоже.

Thermaltake Urban S41

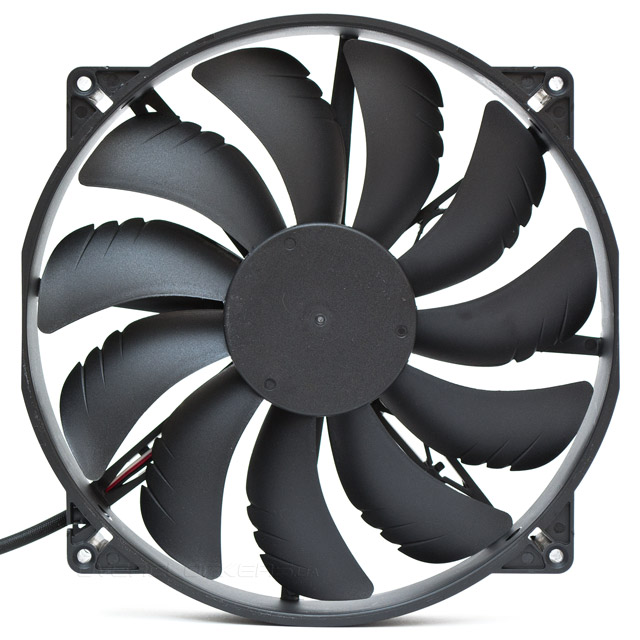

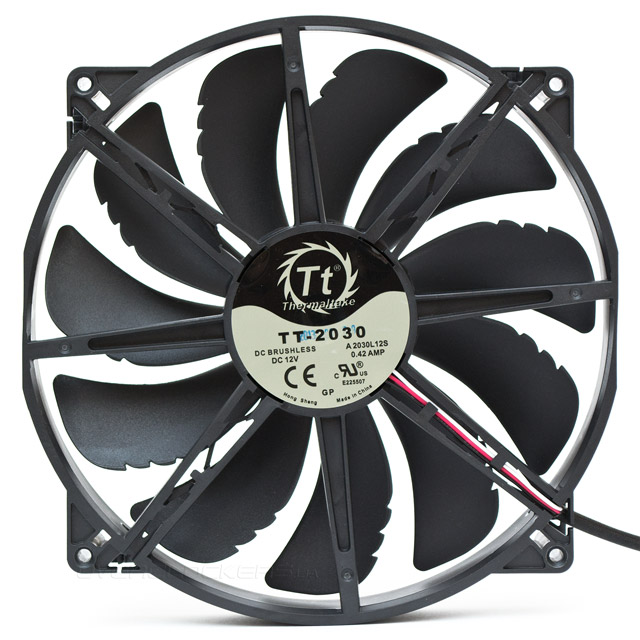

200-мм вентилятор прикручен длинными винтами и имеет толщину 30 мм. Кабель питания трехконтактный, длина — 500 мм. Крыльчатка бесшумно стартует с 3 В и 300 об/мин, легкий рокот подшипника слышно только если приблизиться вплотную. До 450 об/мин и 5 В сохраняется едва различимый фон от подшипника, который начинает заметно шуметь с 7 В и 600 об/мин. На полной скорости в 800 об/мин проявляется аэродинамический шум воздуха и вентилятор становится очень громким. Маркировка и электрические характеристики видны на фотографии.

Thermaltake Urban S41Thermaltake Urban S41

Передняя часть верхней панели снимается тоже достаточно легко, но предварительно требуется освободить провода. Держится на четырех пластиковых клипсах.

Thermaltake Urban S41

В решетке металлической верхней панели сделаны отверстия для установки одного 120-, 140- или 200-мм вентилятора в задней части, либо двух 120-мм вентиляторов посередине или со смещением по направлению к левой дверце (очень полезно в случае установки крупного радиатора СВО, способного задеть выступающие элементы материнской платы).

Thermaltake Urban S41

Фронтальная панель демонтируется просто, нужно лишь слегка ее потянуть на себя. Отсюда напрашивается вывод, что поднимать и перемещать корпус можно только держась за его дно, иначе есть риск сломать что-то из пластикового обвеса.

Thermaltake Urban S41

На вдув здесь установлен 120-мм вентилятор, аналогичный модели расположенной сзади, но закрепленный не шурупами, а винтами. Кроме того, есть посадочное место и для 140-мм пропеллера.

Thermaltake Urban S41

Такие атавизмы как два отверстия для 3,5″ отсеков и разрезанные наполовину отверстия крепления под 200-мм вентилятор (который сюда не поместится по глубине) указывают, что при разработке Thermaltake Urban S41 использовалось слегка модифицированное шасси от другой модели корпуса.

Thermaltake Urban S41

Два предустановленных 120-мм вентилятора имеют необычную форму лопастей и слегка скругленную крышку ротора. Они удивляют своим крайне низким уровнем шума. Стартуя с 5 В и 550 об/мин, крыльчатка остается совсем бесшумной до 10 В и 900 об/мин. Даже на максимальных 1000 об/мин вентилятор все еще предельно тих, слышно только легкий шелест воздуха. Посторонних призвуков от подшипника нет. Регулятор оборотов этому пропеллеру определенно не нужен. Длина трехконтактных шнуров питания вентиляторов составляет 400 мм. Маркировка и электрические характеристики видны на фотографии.

Thermaltake Urban S41

В набор кабелей входят: «молекс» питания встроенного контроллера скорости пропеллеров и два разъема для подключения трехконтактных вентиляторов; четыре кабеля от индикаторов работы ПК, активности дисков, кнопок запуска и перезагрузки; колодка для внутреннего подключения USB 3.0, разъем USB 2.0 и провод HD Audio; «молекс» питания и сигнальный кабель SATA от встроенной док-станции. Все провода, кроме «молекса» док-станции, имеют изоляцию черного цвета и достаточную длину.

Thermaltake Urban S41
