Обзор корпуса SilverStone Raven RVX01

Серия игровых корпусов Raven является своеобразной визитной карточкой и знаковой линейкой продуктов для компании SilverStone. Инновационный дизайн интерьера в них предполагал нестандартное размещение материнской платы (модификация стандарта BTX, с поворотом платы не на 180 градусов, а лишь на 90, относительно ATX-формата). Как следствие — видеоадаптеры располагались вертикально, равно как и жесткие диски, и обеспечивалась естественная вентиляция, при которой холодный воздух забирался снизу и, нагреваясь, покидал корпус сверху. Этому способствовали еще и мощные нагнетательные вентиляторы, закрытые пылевыми фильтрами, создававшие избыточное давление внутри шасси и (по крайней мере — в теории) сильно снижавшие скорость накопления пыли. В общем, с инженерной точки зрения, линейка Raven являлась не только достаточно удачной в плане вентиляции, но еще и уникальной в своем роде, поскольку другие компании даже не пытались копировать этот дизайн. Но с коммерческой точки зрения все было не так гладко, поскольку очень высокая стоимость отпугивала множество потенциальных покупателей, оставляя шансы на приобретение Raven лишь наиболее состоятельным энтузиастам. Так почему бы не сэкономить на материалах, подумали в компании, и не сделать все дешевле? Так оно и вышло. Встречайте эконом-вариант знаменитого шасси — SilverStone Raven RVX01.

SilverStone Raven RVX01

Характеристики

Модель SilverStone Raven RVX01
Страница продукта silverstonetek.com
Тип корпуса Midi-Tower
Размеры, мм 485 (В) x 215 (Ш) x 500 (Г)
Материал ABS пластик, сталь
Вес, кг 5,4
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 4 / 4 (2,5″ накопители занимают место 3,5″)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 1 х 80 / 92 /120 мм (опционально)
верхние — 1 х 80 / 92 /120 мм (опционально)
нижние — 3 х 120 мм (установлены)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Пылевой фильтр снизу, боковое окно.
Рекомендованная стоимость, $ 90

Упаковка и комплект поставки

Несмотря на малый бюджет изделия, на упаковке присутствует одноцветная полиграфия с изображением фронтальной панели корпуса. Информации на коробке немного, но зато приведены самые нужные данные — совместимость с кулером и видеоадаптером, габариты шасси и доступные варианты модели. Судя по всему, корпус поставляется в продажу в четырех версиях — без бокового окна с красными вкраплениями, либо с окном и вставками зеленого, синего или красного цвета. Защита от повреждений стандартная — пластиковый пакет и простые демпферы из пенопласта.

SilverStone Raven RVX01

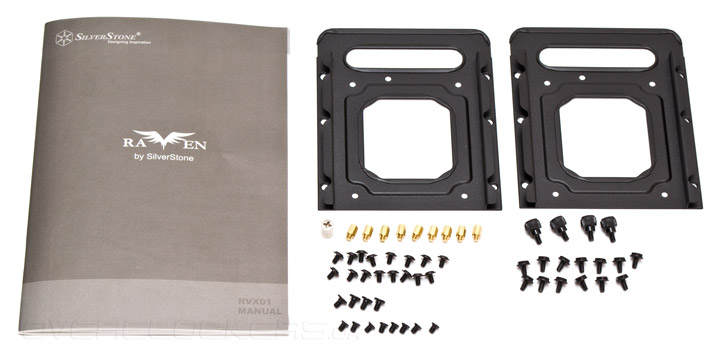

В скромный комплект поставки входит:

  • инструкция по сборке;
  • два лотка для крепления накопителей;
  • девять стоек материнской платы и переходник для их монтажа;
  • 16 винтов для 2,5″ накопителей;
  • четыре винта с накатанной головкой для вертикальной установки 3,5″ дисков;
  • 13 винтов для материнской платы и блока питания;
  • четыре винта с плоской шляпой для вертикальной установки 3,5″ дисков;
  • восемь маленьких винтиков для фиксации 3,5″ накопителей в лотках.
SilverStone Raven RVX01

Внешний вид

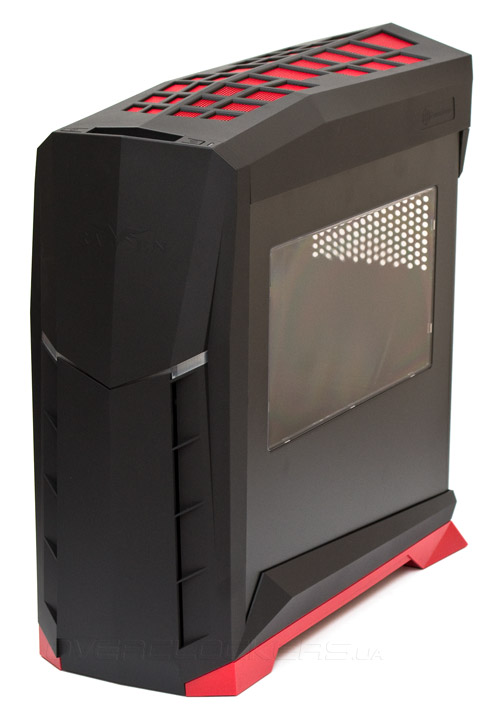

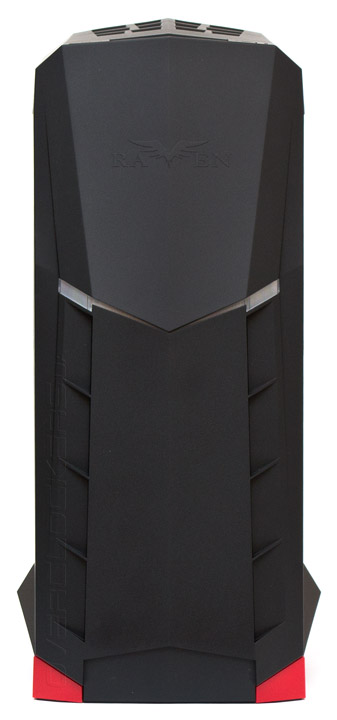

Дизайнеры SilverStone очень сильно постарались, чтобы внешность бюджетного Raven минимально отличалась от его старших собратьев. Агрессивные обводы и характерный прищур пластиковой передней панели легко узнаваемы фанатами серии даже без взгляда на фирменный логотип со стилизованной в виде крыльев буквой V. Фронт не имеет никаких внешних портов или крышек. Два напоминающих глаза светодиода в средней части светятся постоянным красным цветом и являются индикаторами работы системы.

SilverStone Raven RVX01

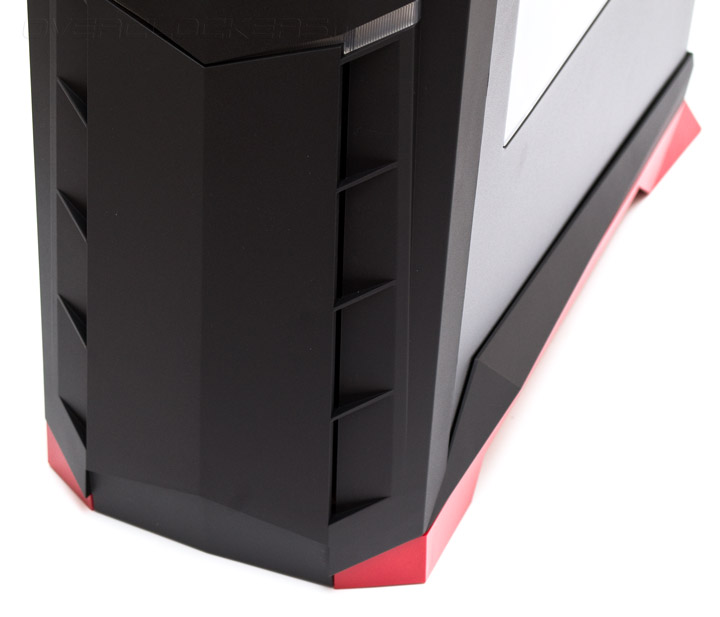

По обеим сторонам передней панели есть небольшие вертикальные прорези для вентиляции, хотя они здесь играют в большей мере декоративную роль.

SilverStone Raven RVX01

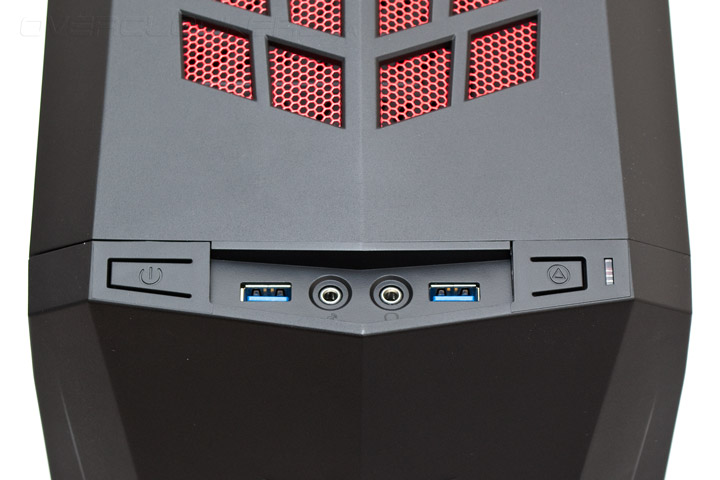

Органы управления и внешние порты вынесены на верхнюю грань фронтальной панели. Кнопки старта и перезагрузки системы расположены слева и справа соответственно, еще правее есть индикатор активности накопителей (красного цвета), а в углублении между клавишами встроены два 3,5-мм аудиоразъема, разделяющие собой два порта USB 3.0. Сюда так и просится какая-то откидная или сдвижная крышка, для защиты этих разъемов от пыли, но, к сожалению, ее здесь не предусмотрено.

SilverStone Raven RVX01

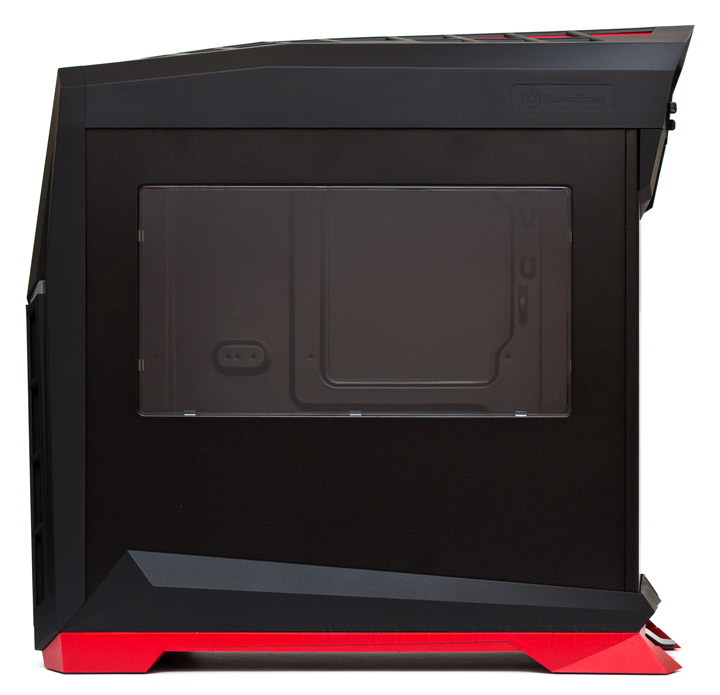

Поскольку материнская плата в данном корпусе повернута на 90 градусов, ее поддон находится с левой стороны. Боковина с окном, естественно, расположена справа. Окошко врезано заподлицо с основной панелью и оно полностью прозрачное, без модного ныне дымчатого эффекта. В нижней части шасси сделан невысокий пластмассовый бортик, который конструктивно относится к основанию корпуса, а дверца заходит за него. Левая и правая панель снимаются по направлению вверх, после демонтажа кожуха верхней панели.

SilverStone Raven RVX01

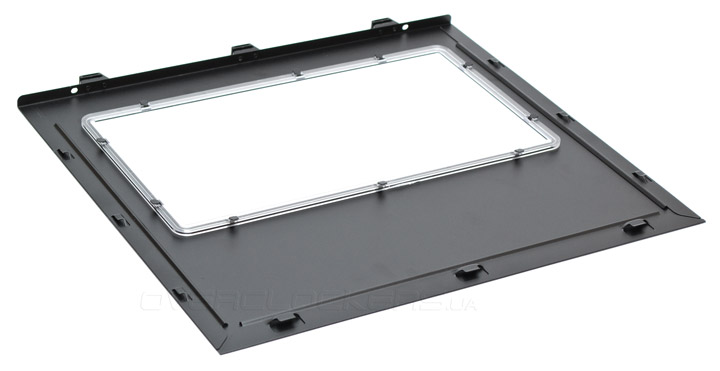

Размер окна составляет 168х318 мм. Держится на обычных металлических язычках. Хотя толщина металла в корпусе тяготеет к параметрам фольги, дверцы получились достаточно крепкими за счет небольших размеров и усиления ребрами жесткости. В верхней части панели есть по три небольшие пластиковые ручки, каждая прикручена к двери двумя маленькими винтиками.

SilverStone Raven RVX01

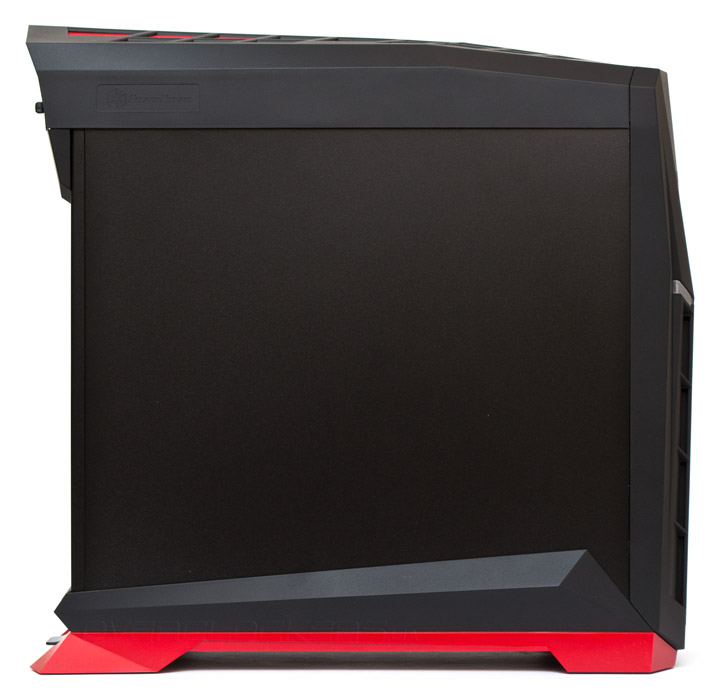

Левая боковая панель сплошная, без окон или вентиляционных отверстий. В остальном, по конструкции она полностью сходна с правой панелью.

SilverStone Raven RVX01

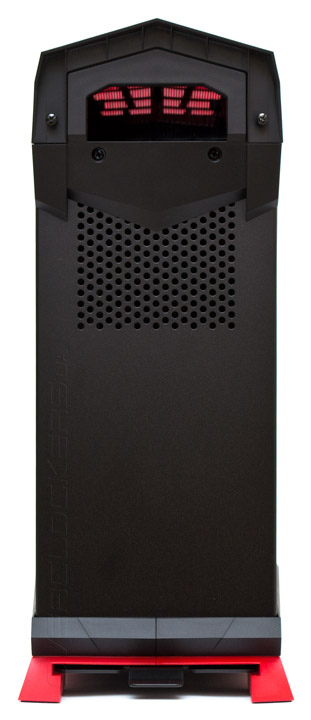

Сверху на задней части шасси есть два вентиляционных отверстия. Верхнее является многофункциональным — служит одновременно как ручка для переноса корпуса, место для протяжки внешних проводов и как отвод горячего воздуха. А перфорация в металле чуть пониже нужна для вентиляции блока питания, в случае его установки пропеллером по направлению на заднюю стенку.

SilverStone Raven RVX01

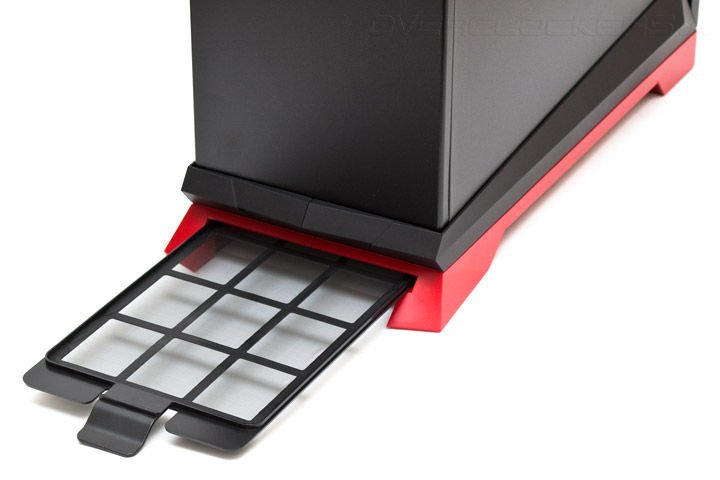

Снизу сзади из шасси извлекается для очистки качественный пылевой фильтр. Он закрывает собой нагнетательные вентиляторы. Единственное замечание — фильтр очень длинный, и чтобы его достать без проблем, тыльную сторону корпуса понадобится отодвинуть от ближайшей стены минимум на полметра.

SilverStone Raven RVX01

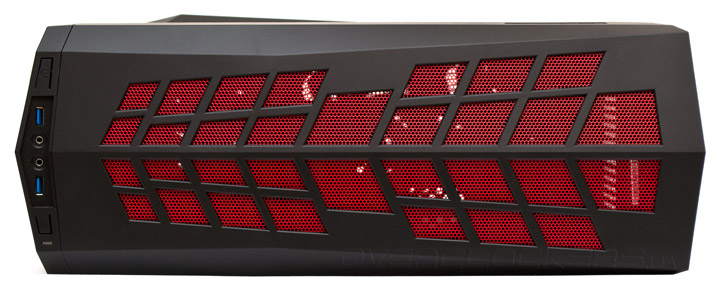

Пластмассовый кожух верхней панели выглядит очень стильно за счет ромбовидных металлических решеток красного цвета, занимающих большую часть его поверхности, и, теоретически, обеспечивающих неплохую вентиляцию.

SilverStone Raven RVX01

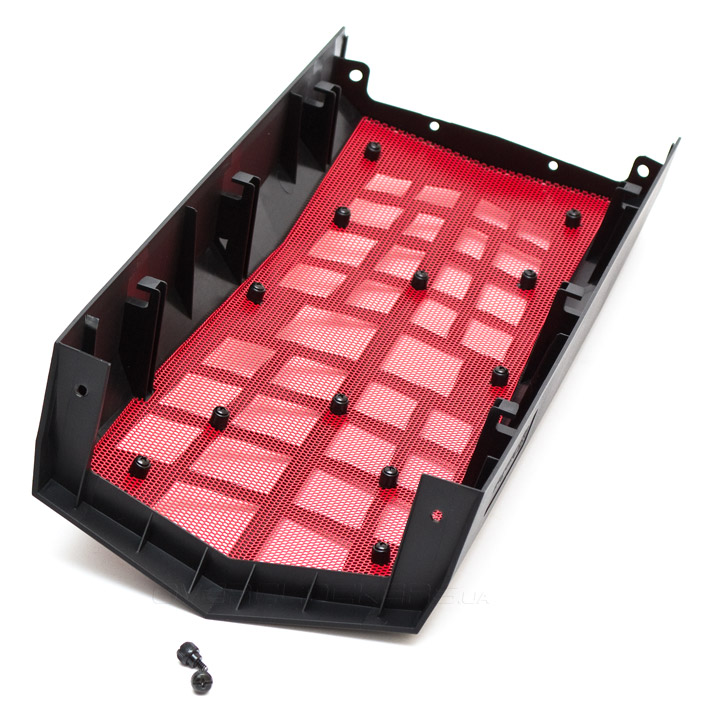

Держится верхний кожух на двух винтах с накатанной головкой, после откручивания которых он легко сдвигается назад и снимается.

SilverStone Raven RVX01

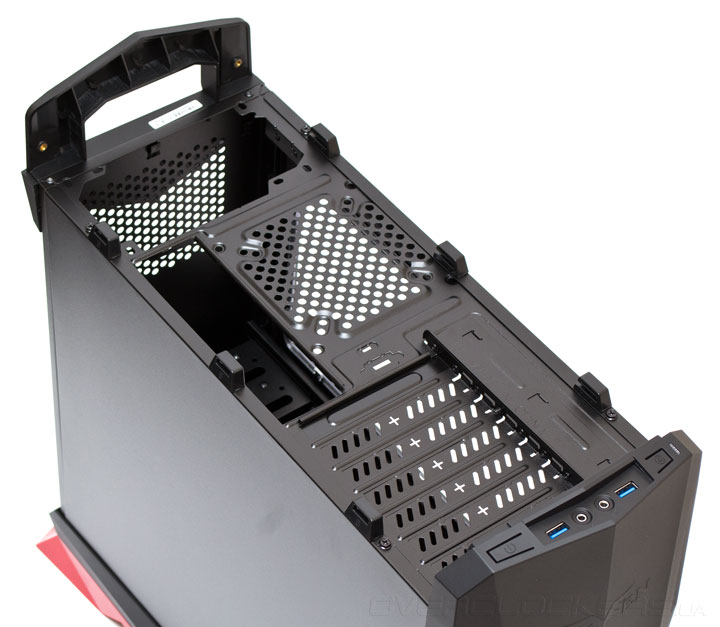

Под кожухом скрывается то, что мы обычно привыкли видеть на задней панели корпуса. За тем исключением, что это, фактически теперь верхняя панель. В задней ее части, возле ручки расположено посадочное место блока питания, который можно ориентировать вентилятором в двух направлениях. Далее видим место для вывода задних портов материнской платы. Рядом с ним есть перфорация, к которой можно закрепить не только 120-мм, но и 92-мм, и даже 80-мм вентилятор. Под решеткой видны две заготовки под слегка устаревшие порты. Семь слотов PCI закрыты шестью вентилируемыми одноразовыми и одной сплошной, зато многоразовой заглушками. Держатся на месте они благодаря боковой прижимной планке, которую, в свою очередь удерживает один единственный винт.

SilverStone Raven RVX01

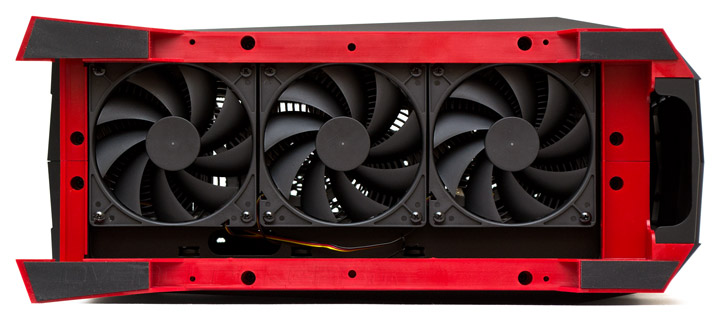

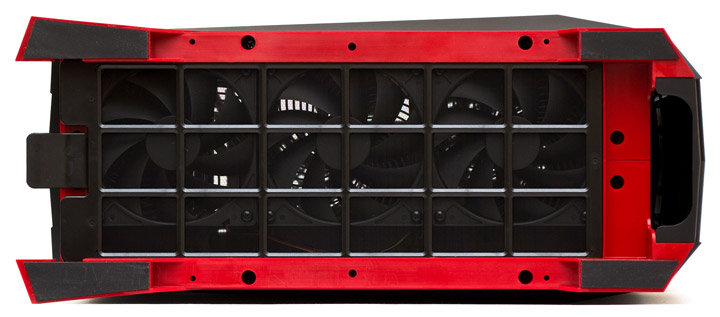

Нижняя часть шасси обрамлена красными пластмассовыми вставками. Про фильтр мы уже упоминали ранее. За ним находится сразу три предустановленных на вдув 120-мм вентилятора типа SilverStone Air Penetrator. Закреплены они с помощью длинных винтов и слегка сдвинуты в сторону левой панели. Желобок с другой стороны вполне можно использовать для укладки проводов. Решение использовать именно стандартные 120-мм пропеллеры очень гуманно со стороны компании, ведь в старших моделях шасси применялись специфические 180-мм вентиляторы, которым сложно было подыскать замену в случае выхода их из строя.

SilverStone Raven RVX01SilverStone Raven RVX01

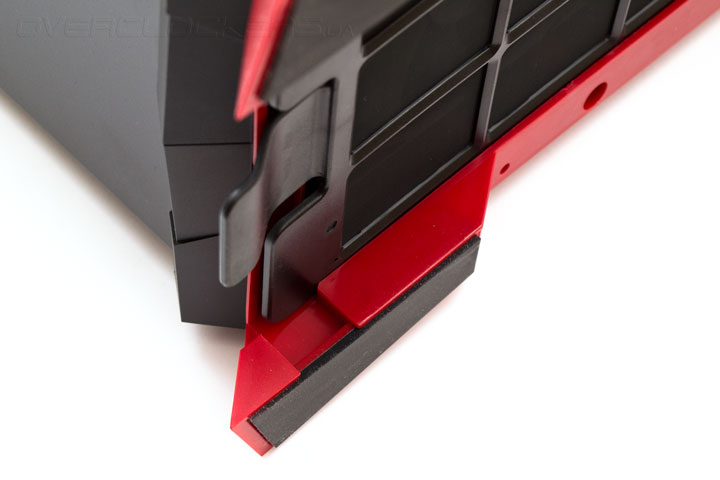

Пластиковые ножки имеют крупное основание из мягкой и цепкой резины. Их высота составляет 25 мм.

SilverStone Raven RVX01

Посмотрим, как обстоят дела в интерьере SilverStone Raven RVX01.
