Обзор корпуса NZXT H500

Обновленная H-серия корпусов NZXT в целом осталась верна своей концепции, исповедующей чистоту линий в сочетании с простотой и функциональностью конструкции. Модель, которую мы рассмотрим сегодня, называется H500, и сделана она настолько прямолинейно, что вызывает у меня больше ассоциации с книжной полкой IKEA, чем с компьютерным шасси. Ведь сейчас настало время, когда материнские платы, видеокарты, кулеры и оперативная память становятся красивее день ото дня. И, в подавляющем своем большинстве, они оснащены RGB подсветкой. Просто грех прятать такое в глухой ящик под стол, скрывая красоту от посторонних глаз. И компания NZXT хорошо прочувствовала данный момент, переориентировав H-серию в сторону демонстрационных стендов. Что, впрочем, нисколько не умаляет других достоинств данной линейки. О чем мы и расскажем в деталях.

NZXT H500

Характеристики

Модель NZXT H500
Страница продукта nzxt.com
Тип корпуса Midi-Tower
Размеры, мм 460 (В) x 210 (Ш) x 441 (Г)
Материал Сталь, стекло, пластик
Вес, кг 6,8
Цвет Черный / Красный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2+1 / 2+1
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 2 х 120 / 140 мм (опционально)
верхние — 1 х 120 / 140 мм (1 х 120 мм установлен)
задние — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 3.1 Gen 1, микрофонный вход и выход на наушники
Прочее Боковое окно из 3-мм закаленного стекла, пылевые фильтры спереди, сверху и под блоком питания, пластиковые направляющие каналы для укладки кабелей.
Рекомендованная стоимость, $ 70

Упаковка и комплект поставки

Поставляется корпус в простой картонной коробке с монохромной полиграфией. На лицевой его стороне есть лишь название и предупреждение о том, что упаковка содержит внутри стекло и обращаться с ней нужно аккуратно. С обратной стороны есть очень схематичное изображение шасси видом с угла, и наклейка, указывающая вариант цветовой раскраски продукта (которых, к слову, насчитывается четыре вида). Основные технические характеристики и перечисление достоинств шасси на десяти языках можно найти на боковинах коробки. Защита от повреждений базовая — два демпфера из пенопласта, пакет и клейкая пленка на стекле.

NZXT H500NZXT H500

Набор запчастей довольно скромный, но достаточный для сборки. Содержится в небольшой белой коробочке, в отдельных подписанных пакетиках. В комплект поставки входит:

  • инструкция по сборке ПК;
  • 10 одноразовых пластиковых кабельных стяжек;
  • металлический переходник под крестовую отвертку для стоек материнской платы;
  • одна стойка материнской платы;
  • восемь шурупов для вентиляторов;
  • 12 винтиков с плоской шляпой для 2,5″ накопителей;
  • 22 винта для материнской платы и 3,5″ жестких дисков;
  • четыре шестиугольных винта для блока питания.
NZXT H500

Внешний вид

NZXT H500 — это подчеркнуто ровная черная металлическая коробка, с прямыми гранями и углами, не имеющая выпирающих элементов. Квадратная и практичная, с какой стороны на нее не глянь. Самый большой плюс такого решения, помимо солидного вида, это простота очистки от пыли. Просто провести тряпочкой и все. Фронтальная панель металлическая, единственное, что на ней можно обнаружить, если присмотреться — тонированную надпись NZXT внизу по центру.

NZXT H500

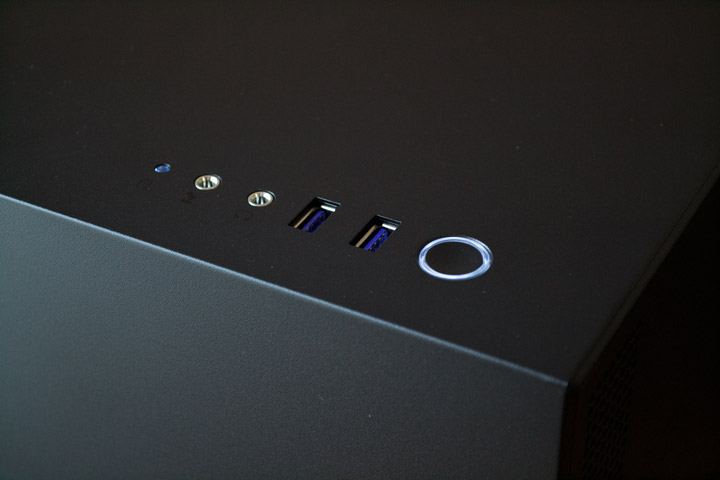

Внешние порты расположены справа, на передней грани верхней панели, которая является бесшовным продолжением фронта. Если смотреть слева направо, тут есть точечный индикатор активности накопителей, два 3,5-мм разъема аудио, два порта USB 3.1, окрашенные в фиолетовый цвет и круглая клавиша запуска системы, по периметру которой встроена полоска индикатора питания. Кнопка перезагрузки отсутствует.

NZXT H500

Левая боковая панель сделана оригинально. Ее нижняя часть металлическая, по сути — это стенка кожуха блока питания. Над ней установлена стеклянная съемная панель. Она держится на одном винте с накатанной головкой и защелкой слева и двух шаровых штырях на верхней своей грани. Нижняя грань просто упирается в два пластиковых держателя. Выполнено это все заподлицо, без выпирающих частей. Окно откидывается сверху вниз и потом вынимается из пазов.

NZXT H500

Каленое стекло имеет толщину в 3 мм и полностью прозрачно. На верхнюю грань и углы приклеено металлическое ребро жесткости, на котором держатся все три крепления, на боковых гранях черной краской нанесены полосы. Выглядит неплохо, но у меня возникает вопрос, касательно того, как много снятий и установок сможет выдержать это стекло без повреждения.

NZXT H500

Правая боковая панель металлическая, ее грани утоплены в каркас корпуса. На передней части панели есть вентиляционная решетка с круглыми ячейками. Держится панель на двух винтах с накатанной головкой, установленных прямо на прижимные защелки. Открывается по гильотинному типу, в сторону.

NZXT H500

С обратной стороны правой панели есть неплохие ребра жесткости, сделанные из завернутых граней. А за вентиляционной решеткой находится съемный пылевой фильтр, состоящий из пластиковой рамки и мелкоячеистой сеточки.

NZXT H500

Верхняя панель ровная и металлическая. В ее задней части есть вентиляционная решетка с круглыми мелкими отверстиями, прикрытая изнутри еще более мелкой металлической сеточкой. На эту решетку можно установить один 120- или 140-мм вентилятор.

NZXT H500

Задняя панель корпуса выглядит привычно. На посадочное место за вентиляционной решеткой справа может установить пропеллер формата 120 мм в одно положение. Семь слотов PCI закрыты вентилируемыми многоразовыми заглушками, которые держатся на обычных винтах. Отверстие справа от слотов прикрыто декоративной металлической планкой, которая удерживается двумя винтами с накатанной головкой.

NZXT H500

Блок питания можно установить в ориентации как вентилятором вниз, так и вверх. Снизу он защищен от попадания пыли качественным съемным фильтром, состоящим из сеточки, натянутой на пластиковую рамку.

NZXT H500

На дне корпуса есть несколько примечательных моментов. Помимо вентиляции блока питания, возле ножек зачем-то сделаны прямоугольные отверстия. В передней части есть вентиляционное отверстие, прикрытое съемным пылевым фильтром. Через продольные прорези спереди можно закрепить в корпусе корзину жестких дисков, один накопитель формата 2,5″ или 3,5″ либо помпы СВО формата DDC или D5.

NZXT H500

Ножки пластиковые, высотой в 25 мм. Снизу на них наклеены резиновые нашлепки.

NZXT H500

Нижний пылевой фильтр можно открепить, нажав на защелку снаружи, но чтобы извлечь его полностью, все равно потребуется снимать боковую панель.

NZXT H500

Посмотрим на интерьер шасси.

Внутреннее устройство

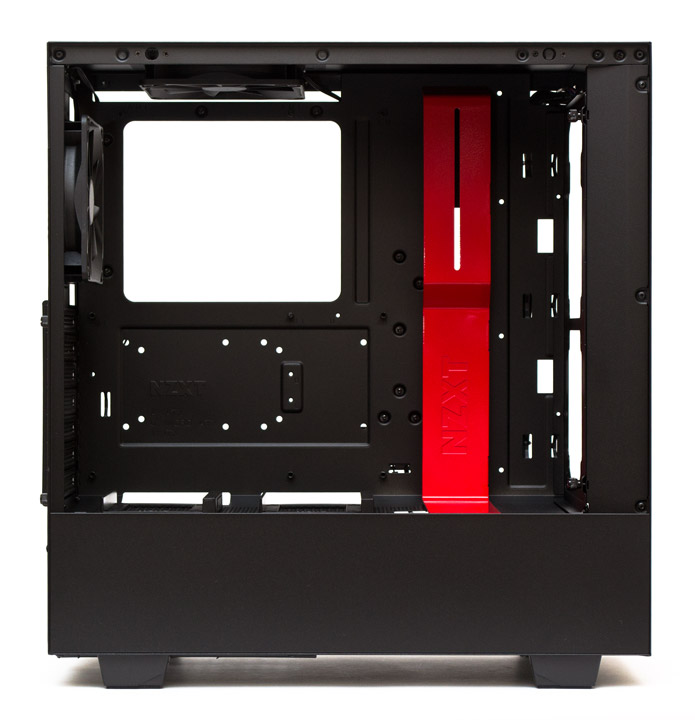

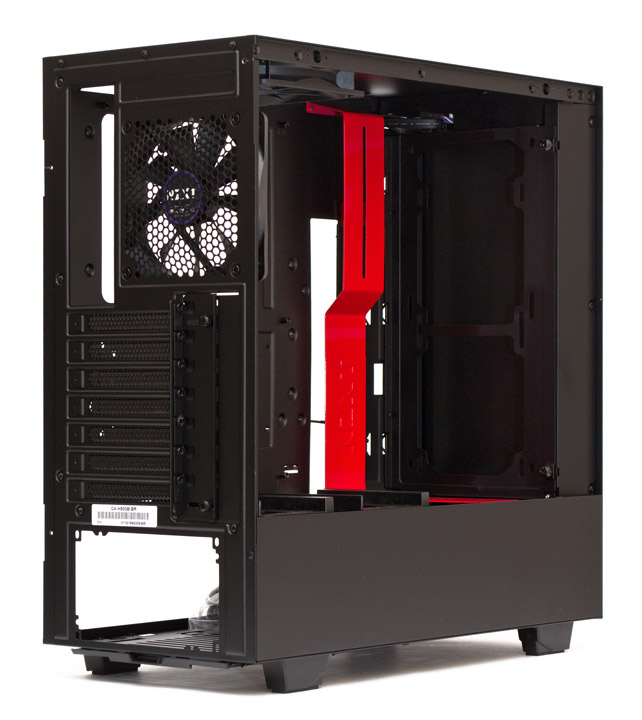

Корпус NZXT H500 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 165 мм. Возможная длина плат расширения во всех слотах равна 381 мм без передних вентиляторов. В корпус помещается блок питания длиной до 200 мм с установленной снизу корзиной накопителей. Если ее снять, то БП может быть длиной хоть в 400 мм.

NZXT H500

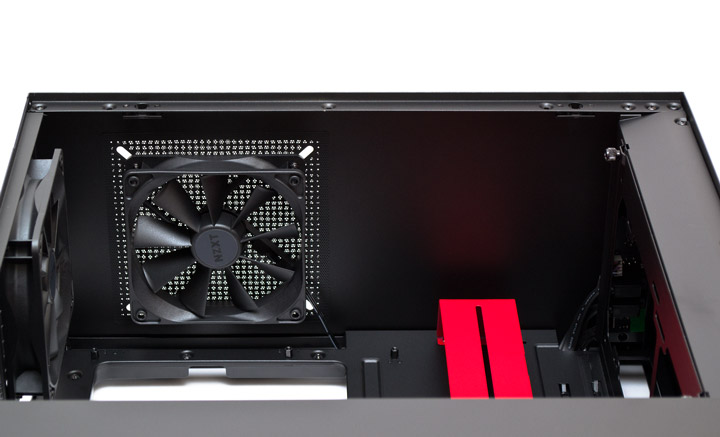

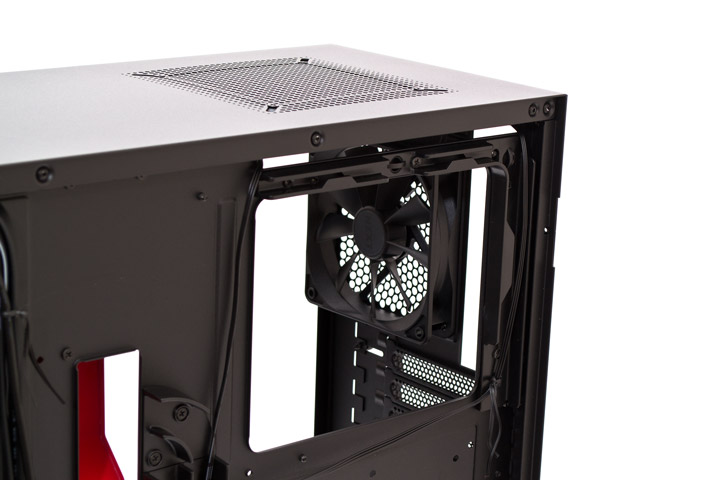

Под верхней панелью на вытяжку предустановлен 120-мм вентилятор. Между ним и панелью проложена металлическая сеточка пылевого фильтра.

NZXT H500

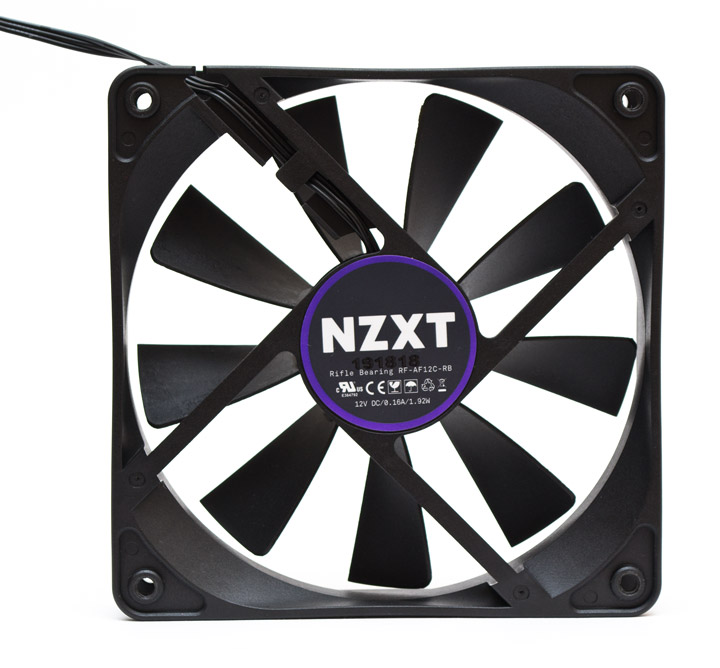

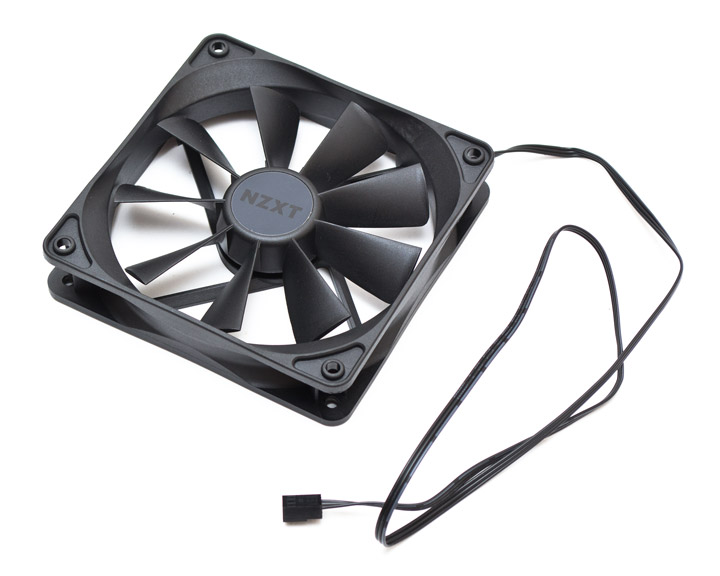

Вентилятор относится к серии NZXT Aer F120, буква F в нем указывает на конфигурацию лопастей крыльчатки, рассчитанную на то, чтобы создавать больший воздушный поток. Девять лопастей, почти прямые в профиль, расположены под большим углом атаки. В качестве подшипника тут используется нарезная втулка (в розничных вентиляторах — гидродинамических подшипник). Двигатель достаточно тихий, без посторонних шумов. Стартовать пропеллер способен с 600 обмин при 3 В и 34 дБ (А) шума, то есть практически бесшумно. На 700 обмин при 5 В и 36 дБ (А) он все еще тихий. На 900 обмин при 7 В и 40 дБ (А) он становится различимым на фоне системы. Полная скорость составляет 1200 обмин при 12 В и 49 дБ (А), тут слышен аэродинамический шум лопастей без призвуков со стороны двигателя.

NZXT H500

По официальным данным, производительность вентилятора составляет 86 м3/ч, электрические характеристики можно прочитать на наклейке статора. Ленточный трехконтактный шнур питания черного цвета имеет длину в 600 мм. Данный пропеллер достаточно хорош, заменять сразу его другим нет смысла.

NZXT H500

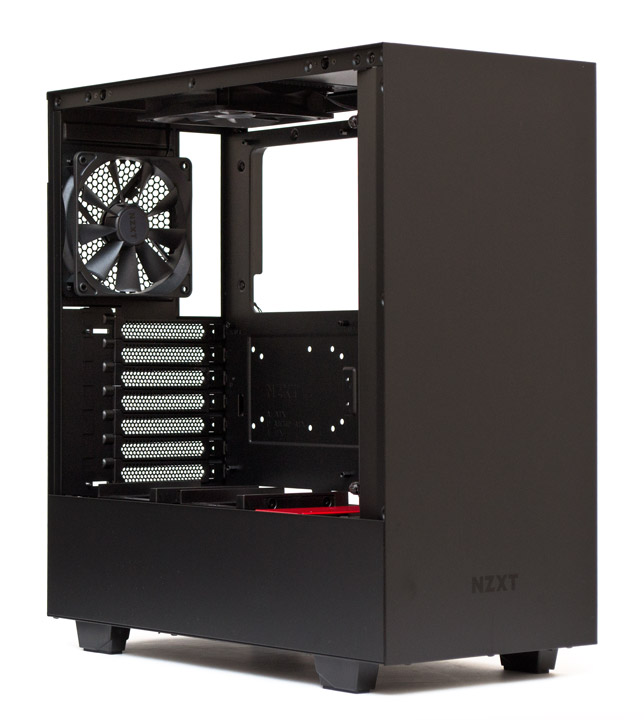

На задней панели на вытяжку предустановлен еще один 120-мм вентилятор, полностью аналогичный рассмотренной выше модели.

NZXT H500

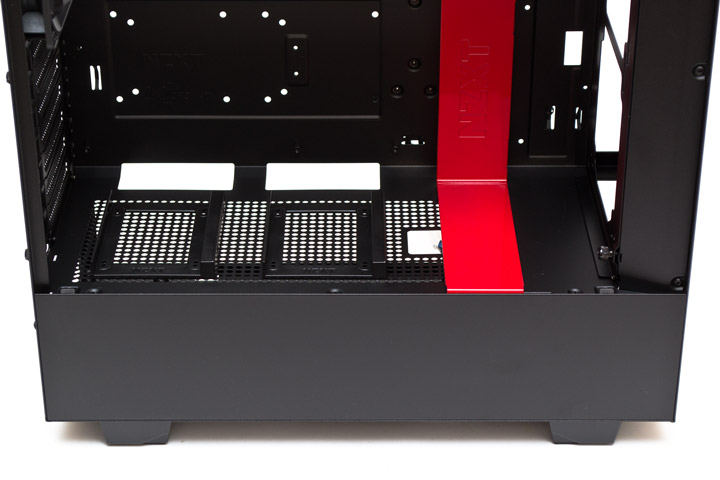

В верхней части кожуха блока питания сделана массированная перфорация. Кроме того, тут есть три отверстия для протяжки проводов и две пластиковые корзины для монтажа 2,5″ накопителей. Чтобы снять их, нужно нажать на подпружиненную пластиковую боковину корзины с правой стороны.

NZXT H500

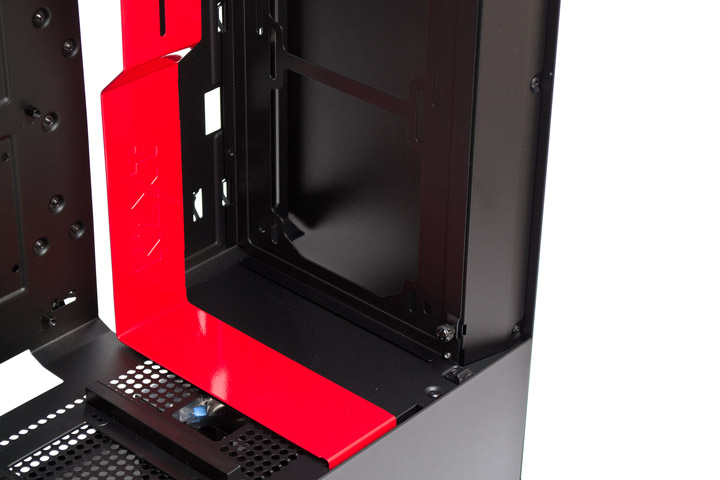

Посередине, ближе к передней части корпуса, установлена изогнутая красная металлическая планка, которую можно снять при необходимости. Они выполняет две задачи: прикрывает отверстия для протяжки проводов по центру, а еще на нее вверху можно повесить резервуар системы СВО.

NZXT H500

В передней части корпуса установлен еще один открытый кожух толщиной 45 мм. Он представляет собой камеру, через которую воздух попадает внутрь корпуса, проходя через правую боковую панель. Вентиляторы крепятся сюда на специальную съемную рамку.

NZXT H500

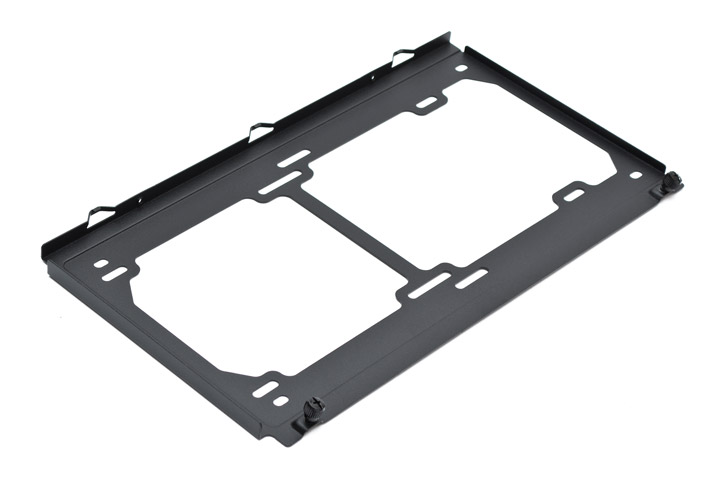

Рамка держится на двух винтах с накатанной головкой. На нее можно закрепить два 120- или 140-мм вентилятора, либо радиатор СВО соответствующего размера.

NZXT H500

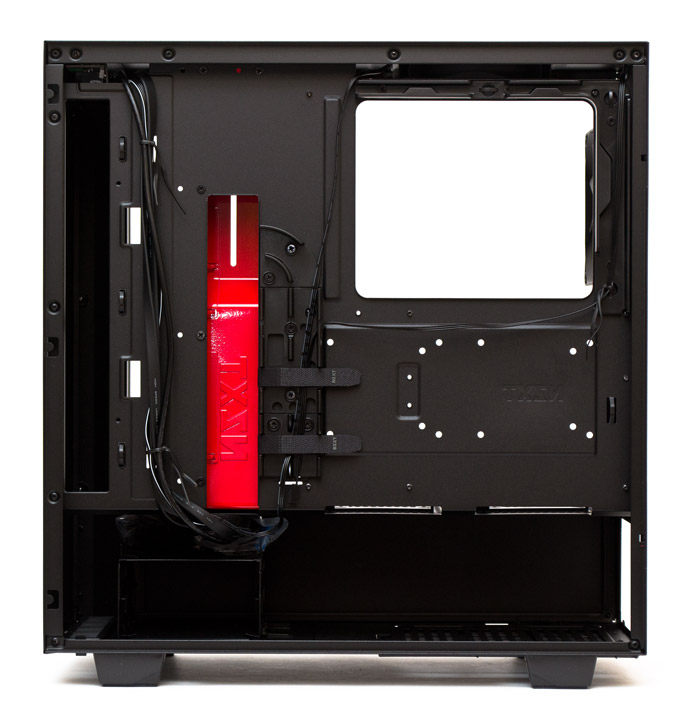

Поддон материнской платы выглядит обычно — вырез под усилительную пластину, проушины для кабельных стяжек, 23 мм пространства по ширине для укладки проводов, и так далее. Но и на нем есть несколько нетривиальных решений.

NZXT H500

В частности, сверху и справа от выреза под усилительную пластину привинчены пластиковые направляющие каналы для укладки проводов питания процессора и вентиляторов.

NZXT H500

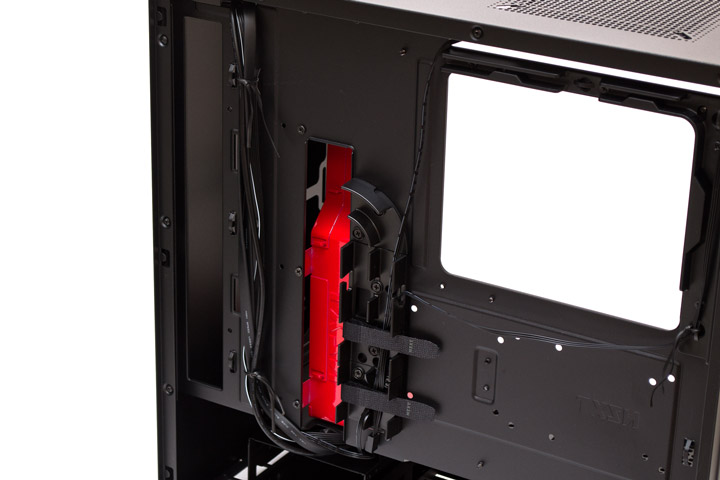

Похожие, но более крупные направляющие есть и по центру, тут они уже оснащены двумя многоразовыми липучими лентами. Кроме того, на поддон справа в отверстия можно прицепить две пластиковые корзины для 2,5″ накопителей.

NZXT H500

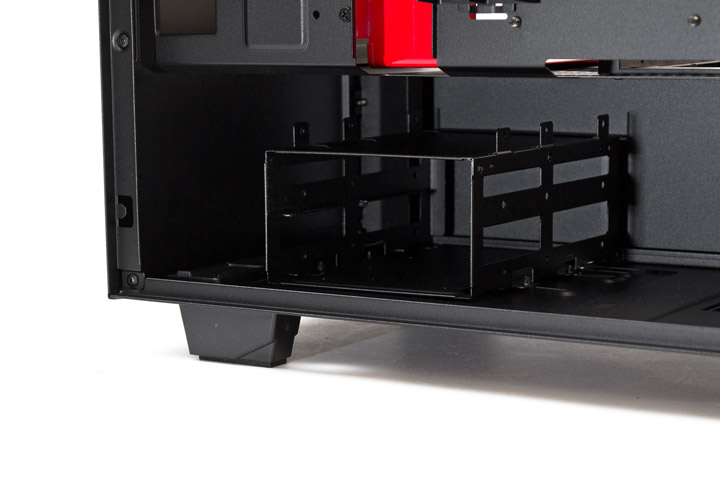

Корзина для дисков вызвала легкое разочарование своей простотой. Точнее, отсутствием салазок и необходимостью вывинчивать ее крепления снизу корпуса, чтобы иметь возможность закрепить сюда жесткие диски. На ее место можно поставить один 2,5″ или 3,5″ жесткий диск или помпы СВО типа DDC и D5.

NZXT H500

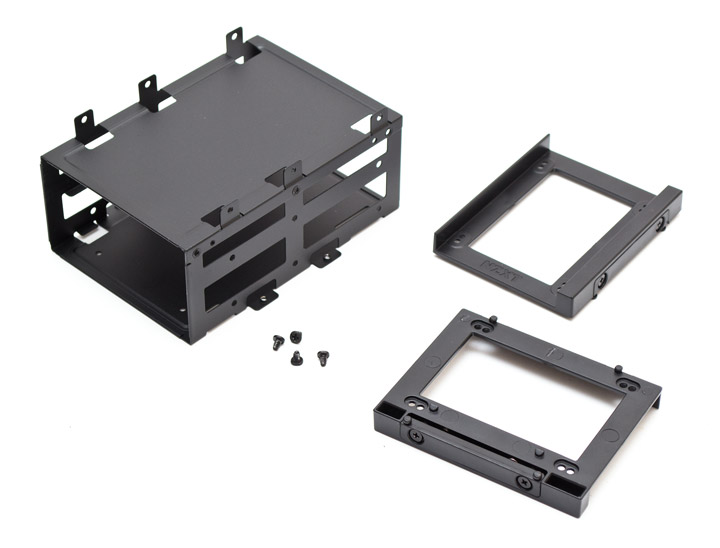

В саму корзину можно винтами прикрутить три жестких диска формата 3,5″. А в пластиковые салазки по одному 2,5″ накопителю, тоже с помощью винтов. Еще раз напоминаем, что сбоку салазок, на более крупной стороне, есть планка на пружине, нажав на которую их можно снять с места крепления. В инструкции это не указано и совсем не очевидно по началу.

NZXT H500

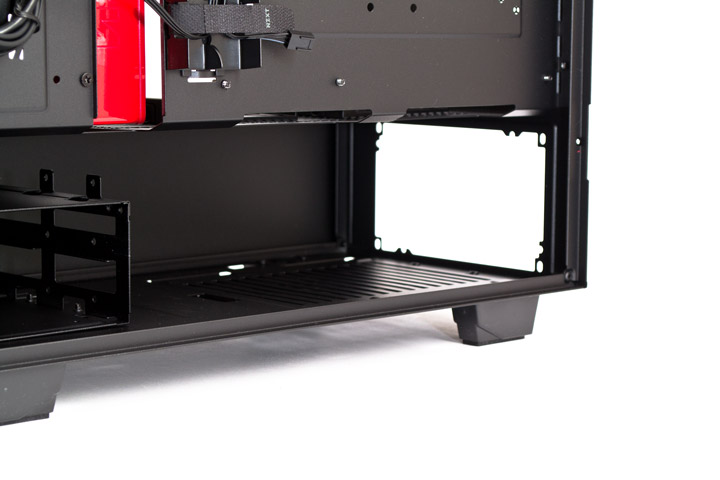

В отсеке для блока питания никаких демпферов не наблюдается. Без проблем сюда можно вставить БП с подключенными проводами длиной до 200 мм.

NZXT H500

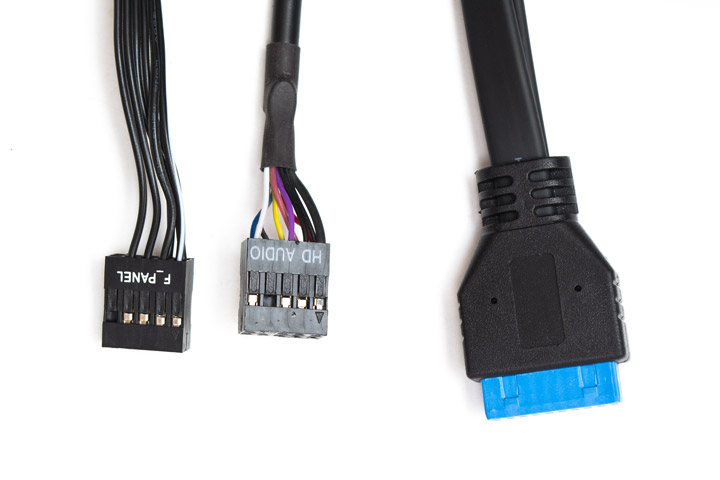

В перечень проводов входит всего три кабеля. Первый, который промаркирован как F_Panel, представляет собой спаренные и расположенные по Intel стандарту провода индикаторов питания и активности накопителей, а так же провод старта системы. До этих пор такое решение мне попадалось лишь в корпусах Lian Li. Удобно, но если расположение контактов на материнской плате не стандартное, возникнут проблемы. Впрочем, судя по инструкции на официальном сайте, в будущих ревизиях все же планируется добавить переходник на раздельные провода. Вторая колодка это HD Audio, ну а третий разъем — USB 3.1, полностью совместимый с 3.0.

NZXT H500

Перейдем к сборке и тестированию системы.

Сборка

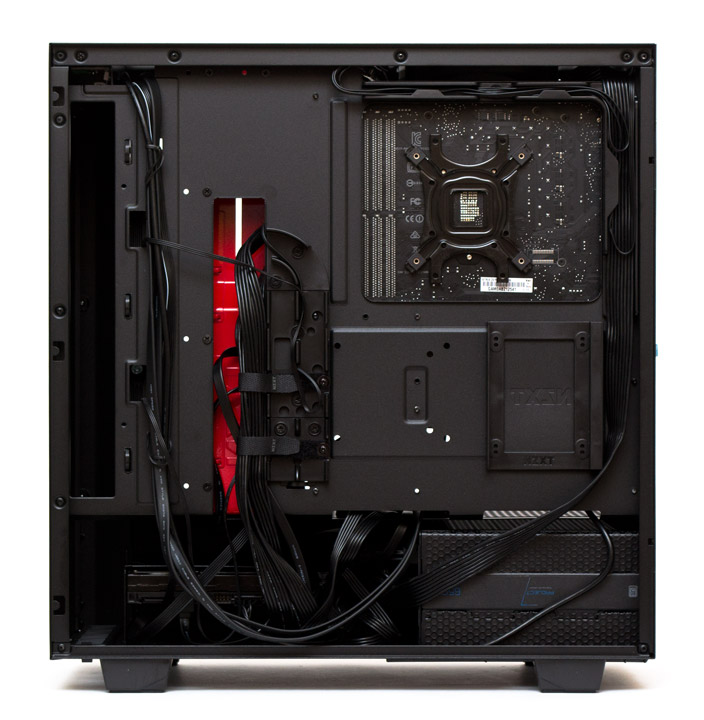

Сборка системы в корпусе NZXT H500 производится легко и непринужденно. Единственный момент, который вызвал у меня нарекания — необходимость класть корпус на бок, чтобы вывинтить корзину жестких дисков. Иначе их никак не установить. Почему нельзя было сделать салазки, или хотя бы винты с накатанной головкой, не ясно. Зато все остальные компоненты ставятся без проблем и красивая укладка кабелей за поддоном материнской платы упрощена насколько это возможно.

NZXT H500

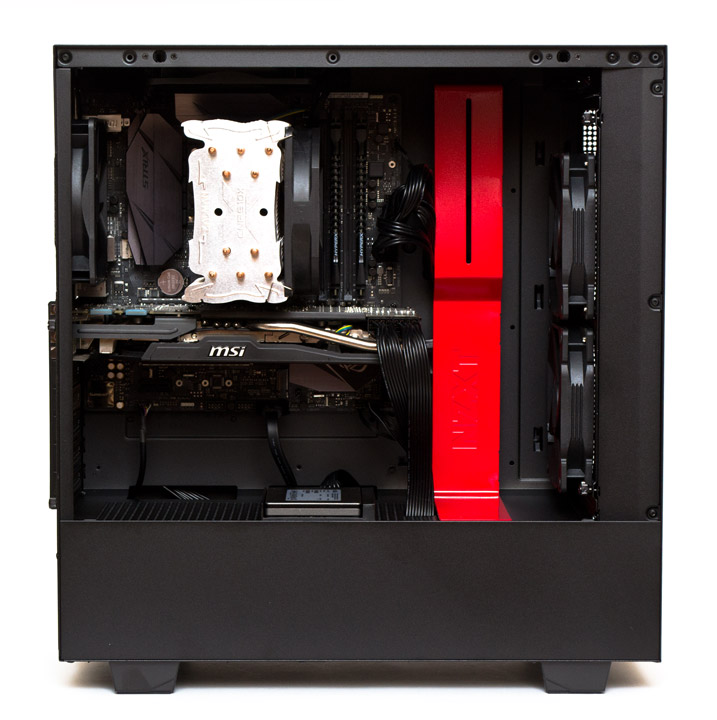

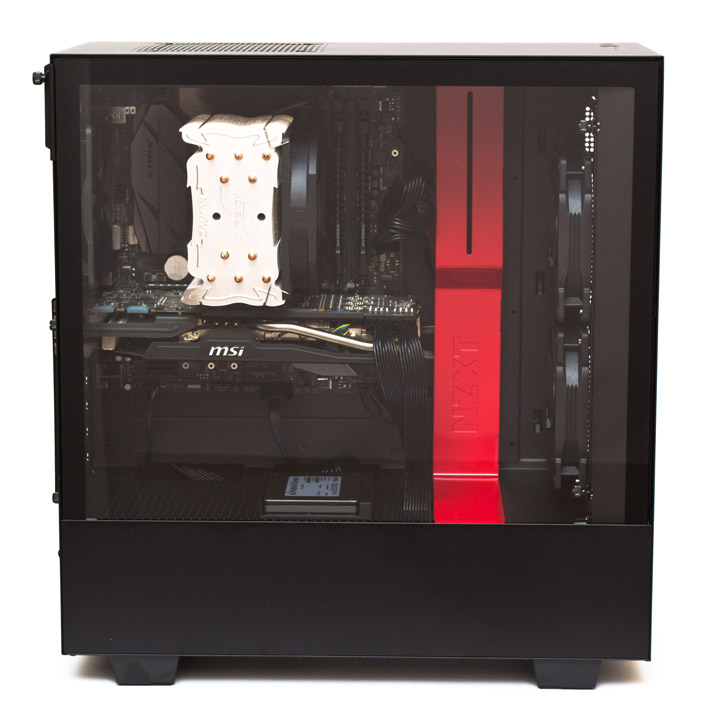

Через прозрачное боковое стекло отлично просматривается все содержимое корпуса. Для тех, кто любит рассматривать свою систему по ночам, NZXT даже сделали отдельную модель этого шасси — H500i с интегрированной подсветкой и хабом управления вентиляторами. Но на 30 долларов США дороже.

NZXT H500

Индикатор накопителей и "кольцо" индикатора питания подсвечены неярким белым цветом. Выглядит стильно.

NZXT H500

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе NZXT H500 использовалась следующая конфигурация:

  • процессор: Core i5-6600K (3,5@4,3 ГГц, 1,325 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: ASUS STRIX Z270G GAMING (Intel Z270);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Aerocool P7-650W Platinum (650 Вт);
  • дополнительные вентиляторы: 2 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
NZXT H500

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.2.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 412 ватта. Тестирование проводилось в единственном режиме сравнения с открытым стендом. За переднюю панель корпуса было добавлено два нагнетательных 120-мм пропеллера. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

NZXT H500

По части охлаждения компонентов корпус показывает средний уровень эффективности при полном наборе вентиляторов. Сложнее всего приходится центральному процессору, чей нагрев больше на восемь градусов, чем на открытом стенде. Видеокарта ощущает себя относительно неплохо, проигрывая стенду всего пять градусов. Память греется больше на четыре градуса, зато разница по сенсору материнской платы составляет лишь один градус. Удивительно, что жесткий диск охлаждается на 2-3 градуса лучше в простое и нагрузке, чем на открытом стенде. Ведь прямого обдува в месте его расположения нет. В целом, шасси справляется с охлаждением системы в разгоне нормально, с учетом особенностей его конструкции и непрямыми воздушными потоками внутри.

Выводы

Корпус NZXT H500 сделан просто, красиво, стильно и со вкусом. Наверное, это одно из немногих шасси на моей памяти, чей дизайн имеет целью привлечение внимания к собранной компьютерной системе, а не к себе. Именно поэтому экстерьер корпуса выполнен максимально лаконично, тонко, с простыми линиями и монотонным цветом. В то же время, достаточно много внимания уделено функциональности шасси, которое аккуратно собрано, обладает достаточной для современных компонентов вместимостью и приемлемой схемой охлаждения, позволяющей использовать, в том числе, и полноценные контуры СВО. Отдельно стоит упомянуть и продуманную защиту от пыли, которая предусматривает легкую очистку, как пылевых фильтров, так и всех поверхностей корпуса.

К обнаруженным недостаткам я бы отнес корзину 3,5″ накопителей, в которой нет никаких приспособлений для быстрого крепления дисков, и которую требуется снимать полностью для этих операций. Еще неясно, насколько устойчиво к повреждению боковое стекло, с учетом специфики его крепления. Кроме того спаренная колодка подключения передней панели может не подойти под некоторые материнские платы.

Корпус NZXT H500 может быть рекомендован широкому кругу покупателей. Помимо качественного дизайна и сборки он отличается и сравнительно невысокой стоимостью. Стоит напомнить, что в ассортименте этого производителя есть также отличные системы жидкостного охлаждения, блоки питания и даже материнские платы, которые могут неплохо дополнить данное шасси. Ну а тем, кому хочется экзотики и RGB-подсветки, стоит обратить внимание на модели с приставкой «i», и на варианты корпусов H-серии, брендированные под популярные игры. Но это уже будет куда более дорогим удовольствием.
