Обзор корпуса NZXT H1 формата Mini-ITX. Все в одном

Миниатюрные корпуса — крайне редкие гости в обзорах нашего портала. И они занимают очень узкую нишу на рынке. Это связано со сложностью и дороговизной подбора комплектующих для систем такого размера. И с тем, что мелкий корпус ограничивает собой охлаждение, а значит и допустимую мощность компонентов, не говоря уже про их габариты. Хотя многое сейчас в этой сфере уже стандартизировано (не то, что восемь лет тому назад), на практике сборка маленького ПК доставляет множество неудобств. Для начала попробуйте найти нужную материнскую плату. Будет либо очень дорого, либо она окажется урезанной до невозможности. Потом подберите корпус. Чем он меньше, тем сложнее станет выбор всего остального. Например кулера. Или блока питания SFX или TFX формата. А если есть ещё и ограничение на размер видеокарты. А если требуется еще и тишина системы…

Со своим новым корпусом H1 компания NZXT решила сильно упростить жизнь любителям миниатюрных и мощных ПК. Дело в том, что в шасси сразу встроен не только приличный блок питания с десятилетней гарантией от производителя, но и 140-мм СЖО и переходник-удлинитель для установки видеоадаптера отдельно от материнской платы. В результате получился симпатичный и компактный, хотя и дорогой комбайн. Предлагаю рассмотреть все его особенности более детально.

NZXT H1

Характеристики

Модель NZXT H1
Страница продукта H1
Тип корпуса Mini-Tower
Размеры, мм 388 (В) x 188 (Ш) x 188 (Г)
Материал Сталь, закаленное стекло
Вес, кг 6,53
Цвет Черный / Белый
Форм-фактор Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние – / 2
Поддерживаемое количество слотов расширения 2
Вентиляторы
Интерфейсные разъемы 1 x USB 3.1 Gen 1 Type-A, 1 x USB 3.1 Gen 2 Type-C, 1 х 3,5-мм совмещенный разъем для гарнитуры
Прочее Передняя панель из закаленного стекла, два легкосъемных боковых пылевых фильтра, встроенный модульный блок питания NZXT NP-S650M 80Plus Gold на 650 ватт в формате SFX-L, встроенная система AIO-СЖО со 140-мм радиатором и вентилятором, встроенный высокоскоростной райзер-шлейф для видеокарты формата PCI-e 16x Gen3, крепления для укладки кабелей
Средняя стоимость 12 999 грн

Упаковка и комплект поставки

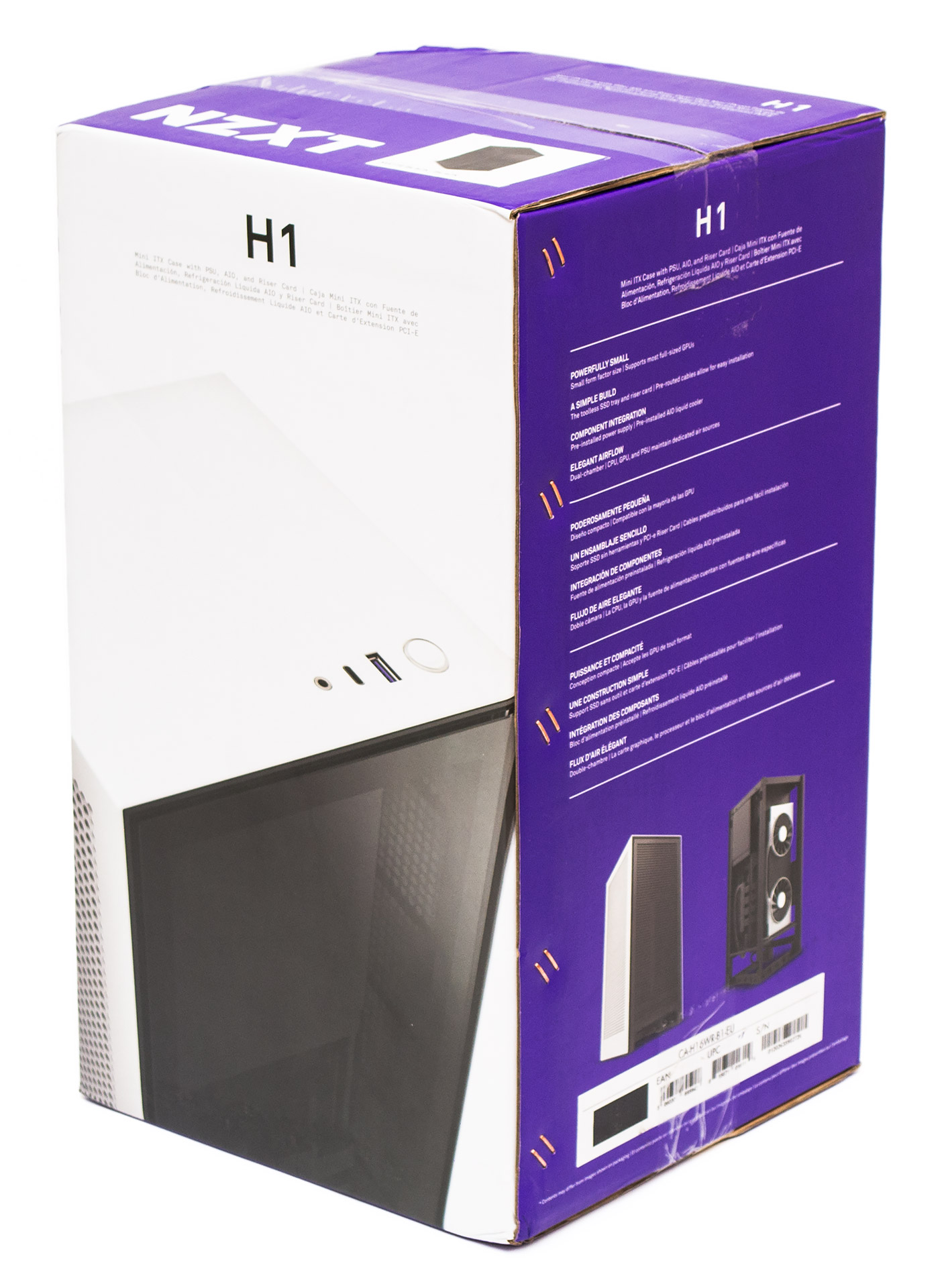

Корпус поставляется в продажу в типичной для NZXT упаковке фиолетово-белого цвета. Она имеет небольшой размер и отличается крайней степенью информативности. Два массивных демпфера из вспененного полиуретана образуют толстую внутреннюю коробку, которая надежно защищает шасси от повреждений при перевозке.

NZXT H1

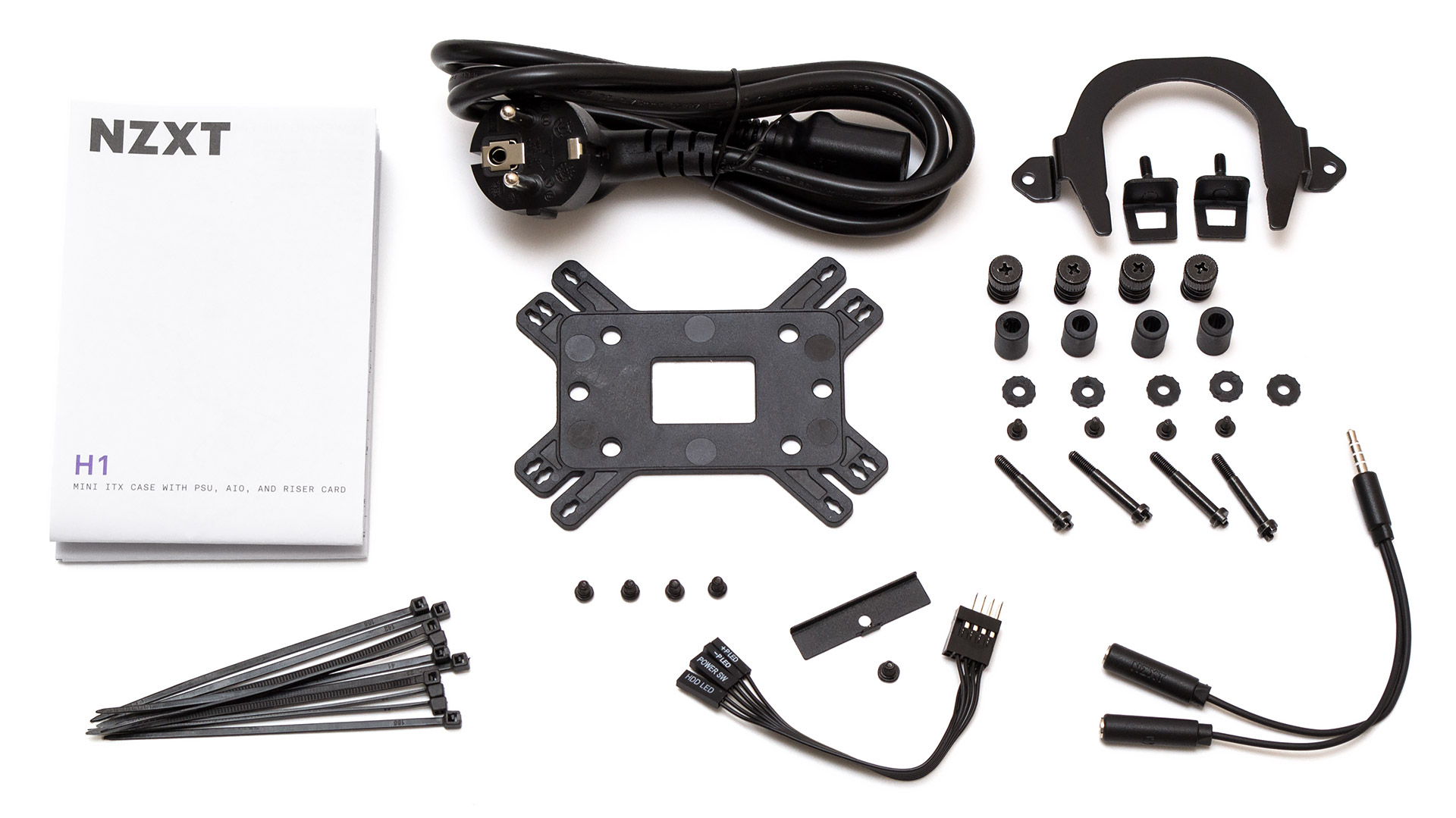

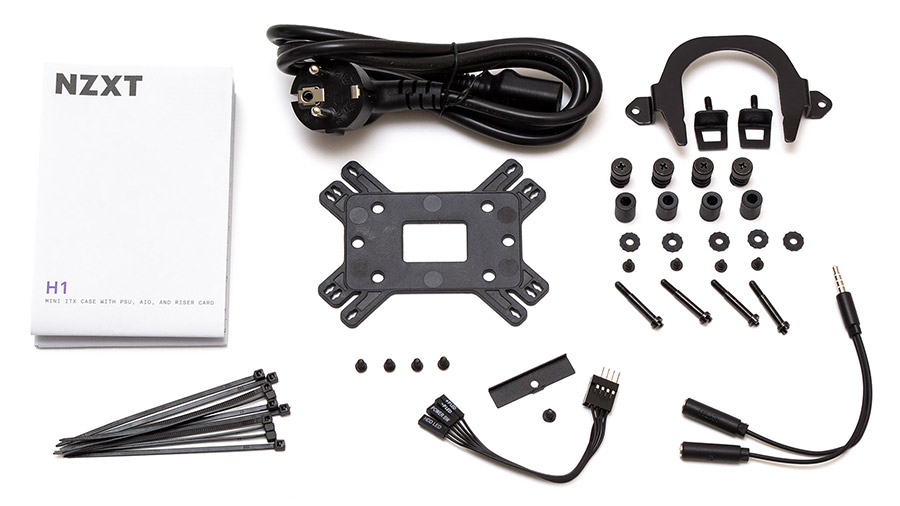

Комплект деталей содержится в отдельной удлиненной коричневой коробке, уложенной в отсеке видеокарты. Здесь есть:

  • инструкция по сборке системы;
  • десяток одноразовых пластиковых кабельных стяжек;
  • стандартный силовой кабель для подключения блока питания к розетке;
  • пластиковая усилительная пластина для монтажа водоблока СЖО;
  • четыре винтика для материнской платы;
  • планка фиксатора с винтом;
  • адаптер для раздельного подключения проводов передней панели;
  • скоба для крепления водоблока на сокеты AMD;
  • две проушины с винтами для скобы AMD;
  • четыре подпружиненные гайки;
  • четыре пластиковые стойки;
  • пять пластиковых стопорных колец;
  • четыре мелких крепежных винта;
  • четыре винтовые шпильки;
  • 3,5-мм разветвитель с комбинированного разъема на два отдельных входа для наушников и микрофона.

NZXT H1

Внешний вид

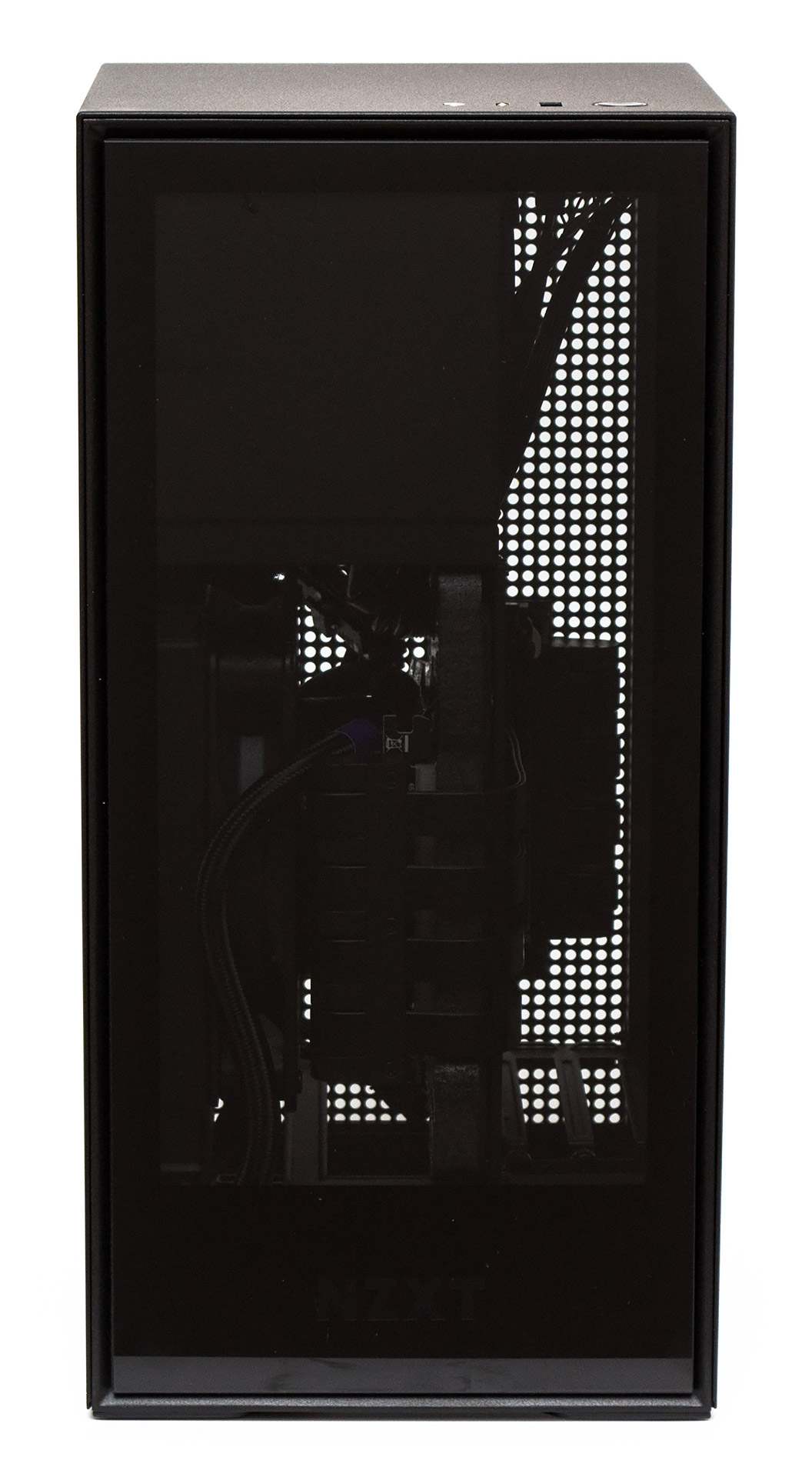

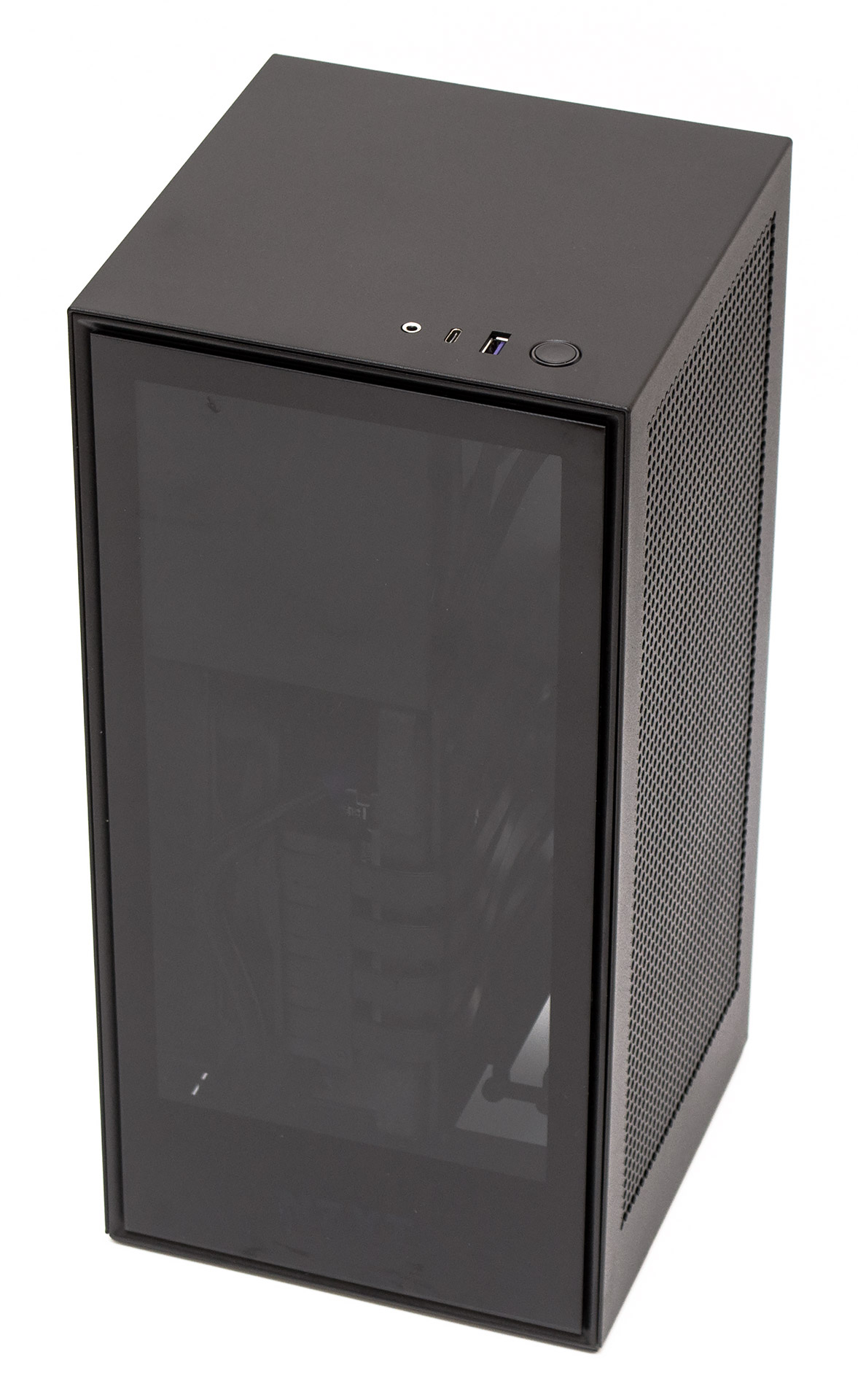

Как и многие другие корпуса от NZXT, шасси H1 выглядит очень лаконично. Оно имеет совершенно прямоугольную форму слегка вытянутого вверх параллелепипеда. В цветовой гамме модели есть только два варианта — полностью черный и черный с белым, где белыми будут лишь две боковые и одна верхняя грань. Размер основания составляет 188х188 мм, а высота не превышает 388 мм. Получается компактная конструкция с объемом чуть меньшим, чем 14 литров. Передняя панель выполнена в своей внешней части из закаленного и сильно тонированного стекла. Через него мало что видно, а из примечательного есть только логотип NZXT внизу. Более практичным решением было бы поставить здесь решетку.

NZXT H1

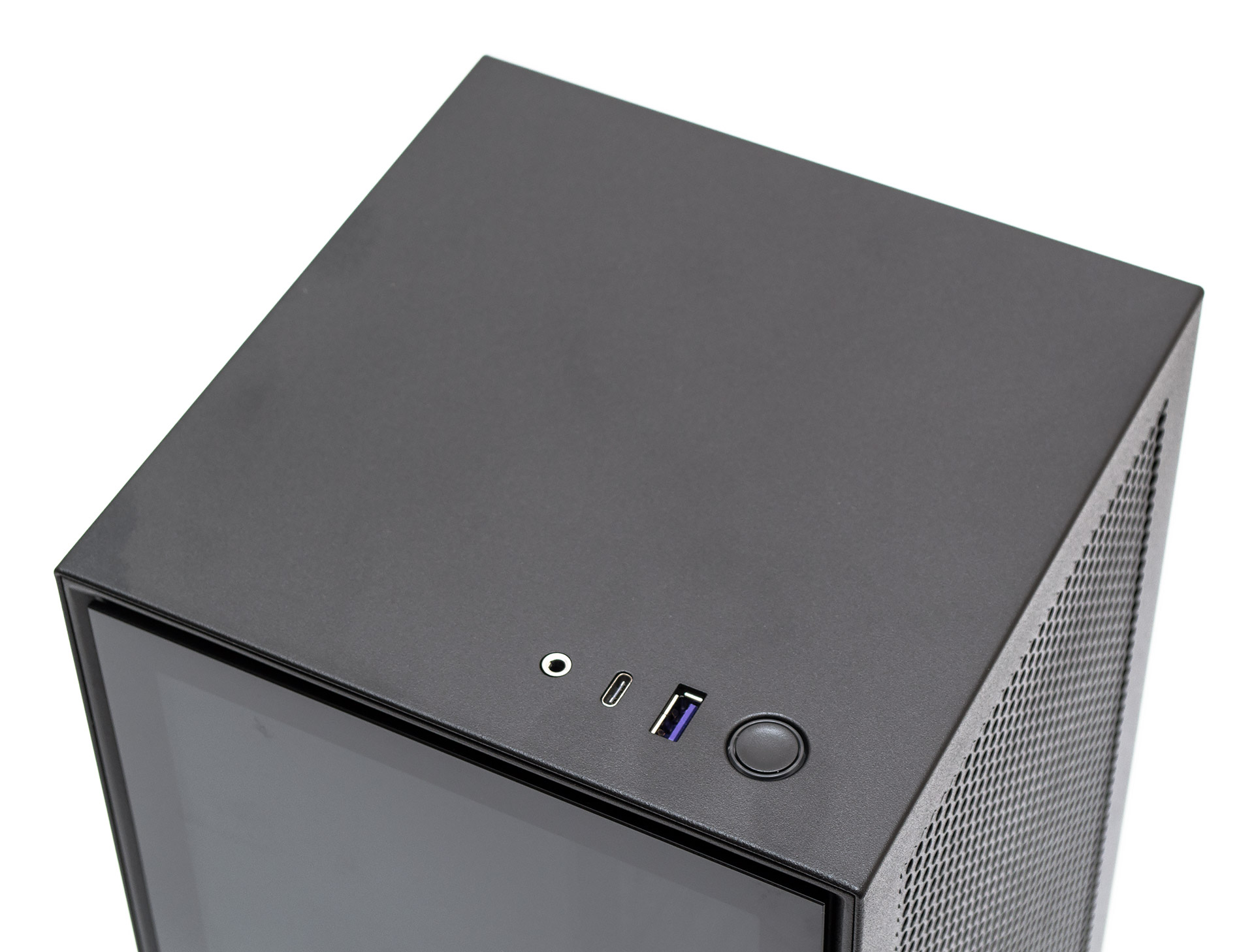

Верхняя панель металлическая и квадратная. Она является монолитной частью с левой и правой панелью. Внешние порты и кнопки находятся впереди справа. Здесь есть совмещенный 3,5-мм разъем для гарнитуры, порт USB 3.1 Type-C, обычный USB 3.1 Type-А фиолетового цвета и круглая клавиша старта системы со встроенным по периметру индикатором питания и активности накопителей белого цвета.

NZXT H1

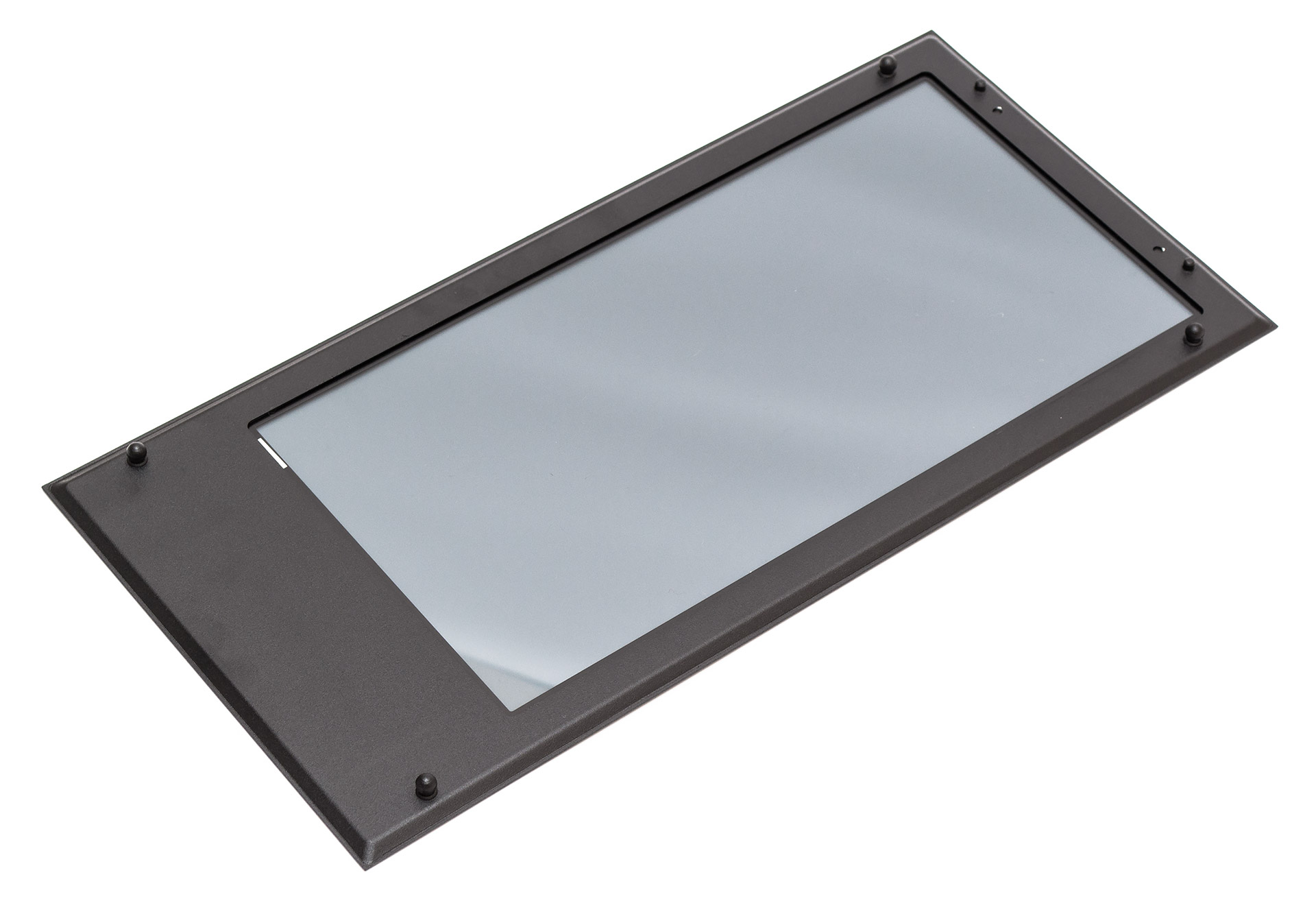

Передняя панель легко отщелкивается, если потянуть за вырез снизу, поскольку держится лишь на четырех шарообразных креплениях и двух штырьках сверху. С обратной ее стороны приклеена крепежная рамка.

NZXT H1

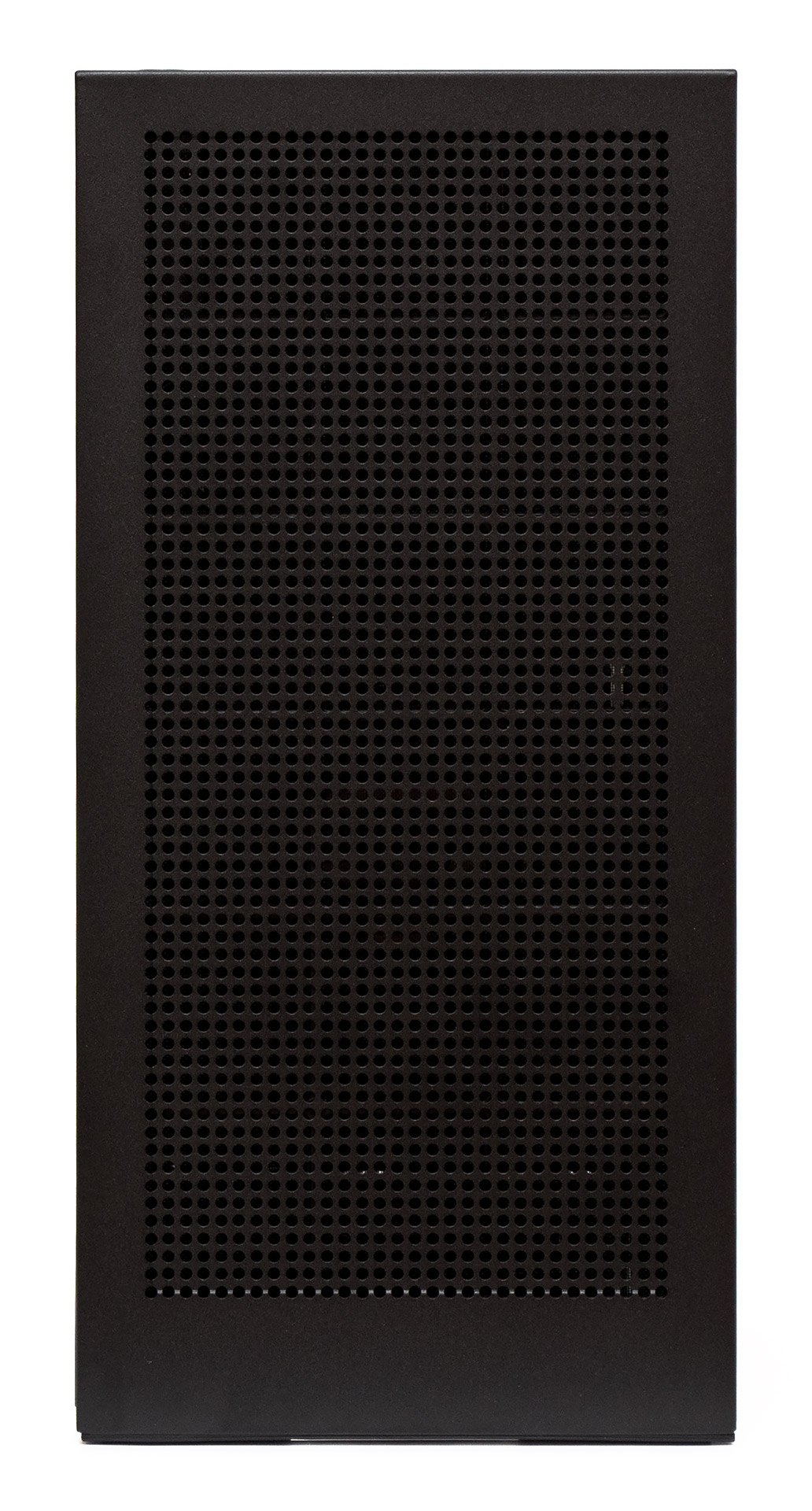

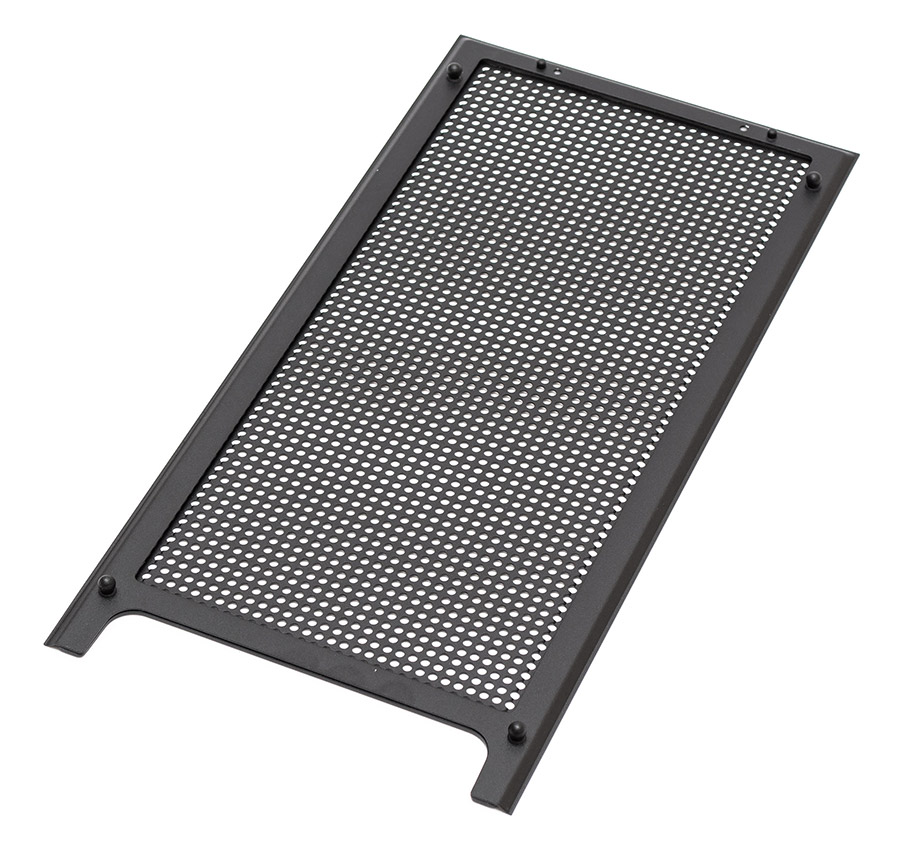

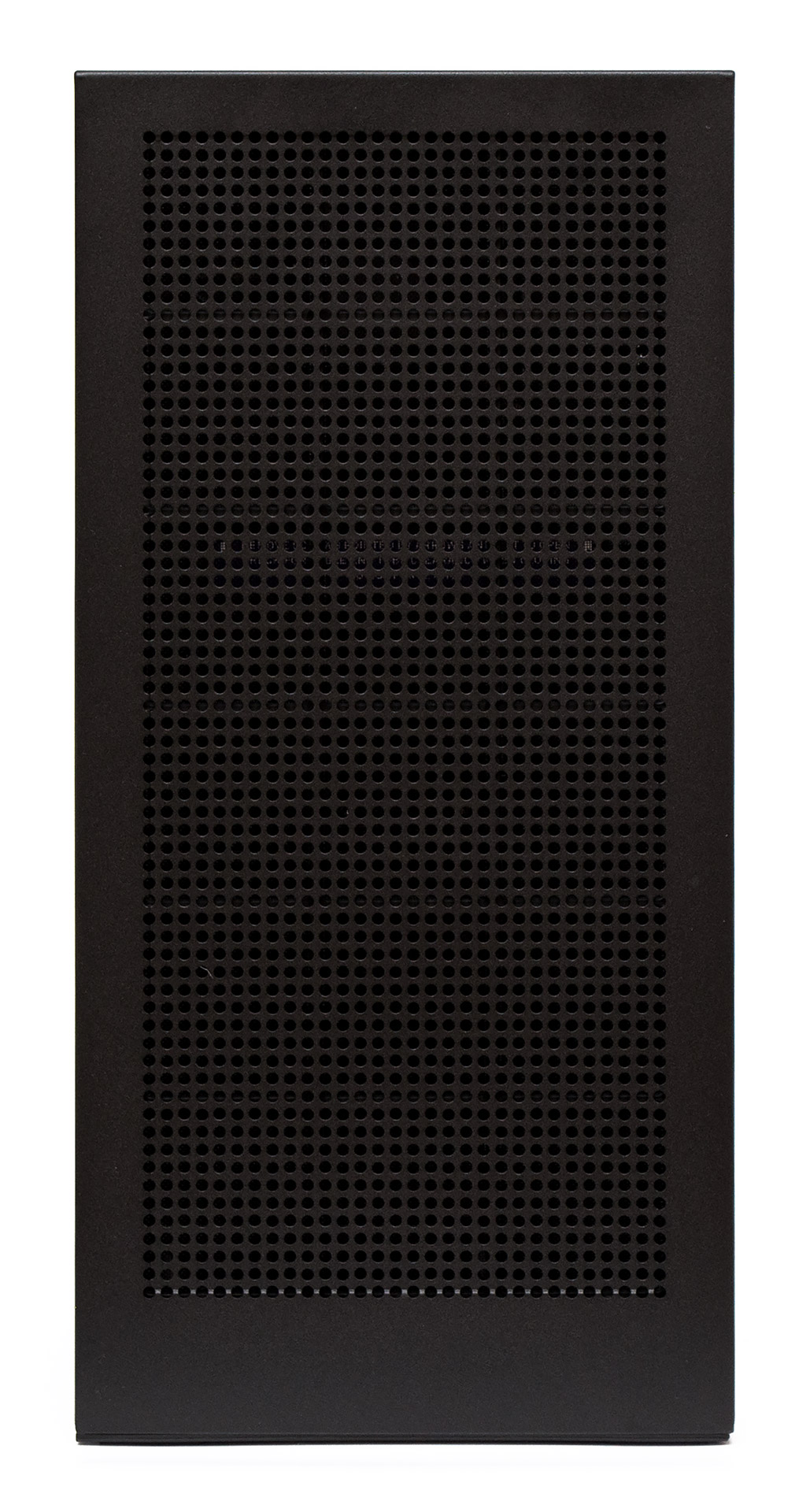

Левая панель металлическая и покрыта обильной перфорацией с круглыми вентиляционными отверстиями.

NZXT H1

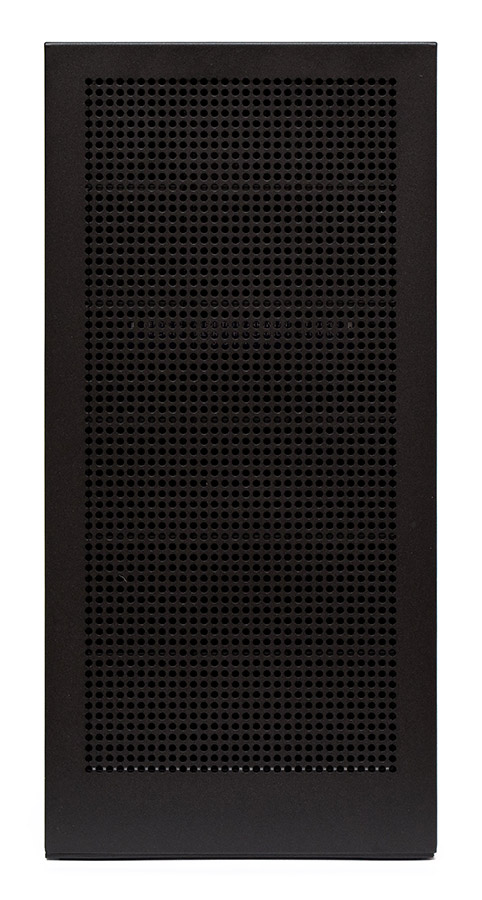

Правая панель похожа на левую как две капли воды. Здесь тоже есть много вентиляционных отверстий.

NZXT H1

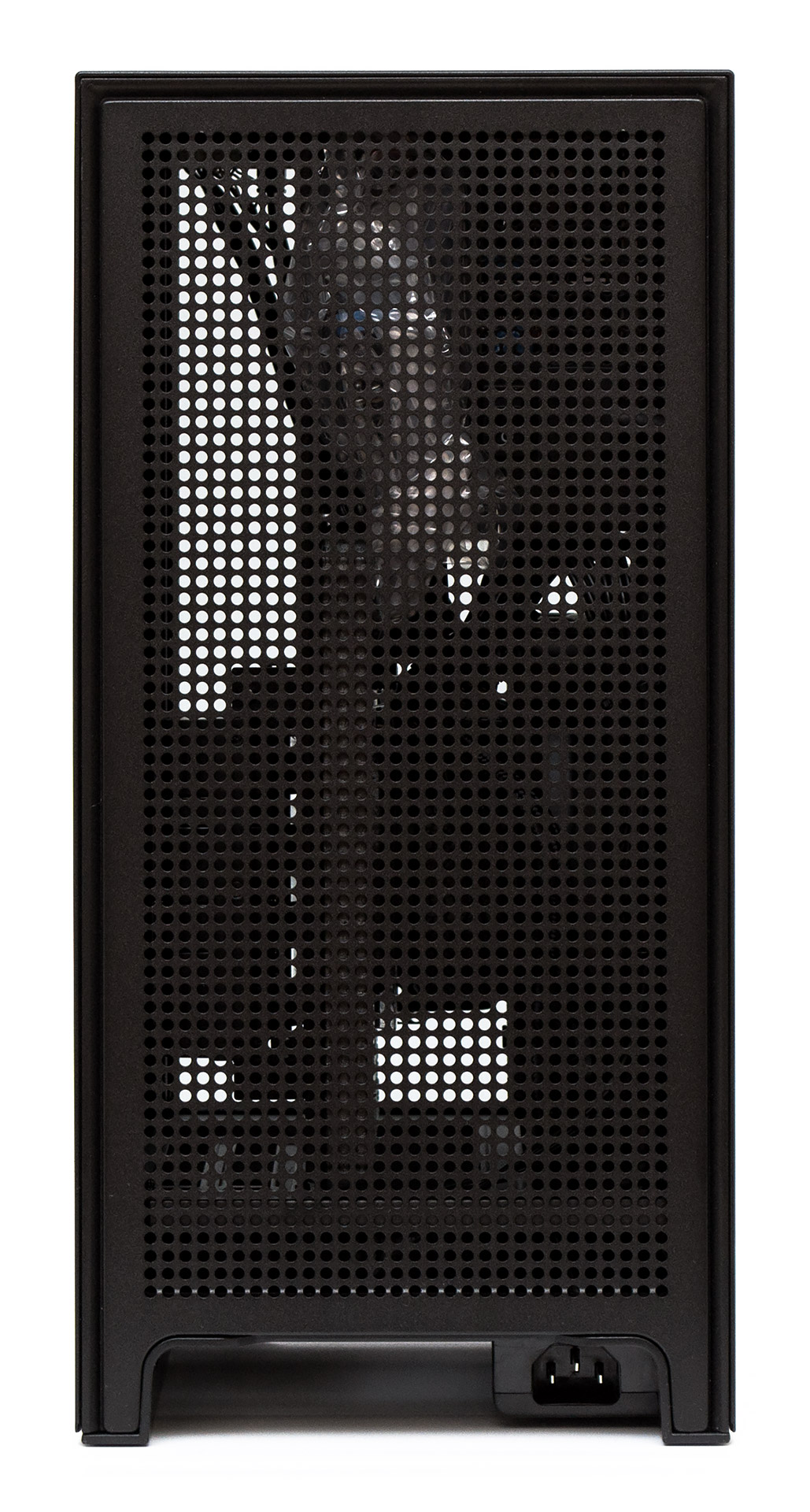

Мало чем отличается и задняя панель. Она почти вся занята вентиляционной решеткой, а снизу находится арочное отверстие для вывода наружу проводов. Справа внизу есть разъем удлинителя для подключения силового кабеля питания.

NZXT H1

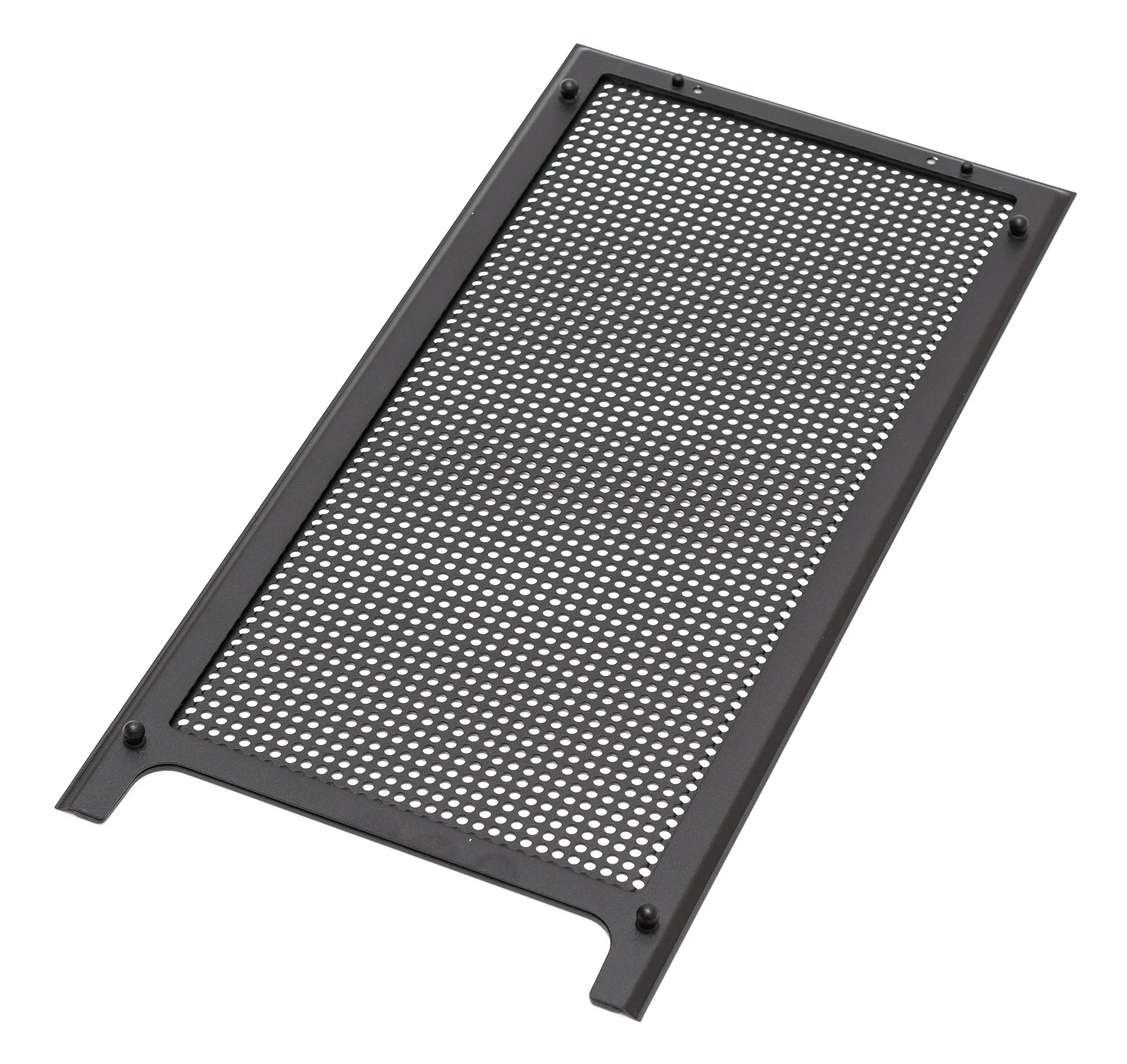

Задняя панель снимается так же легко, как и передняя, поскольку имеет аналогичную конструкцию крепления.

NZXT H1

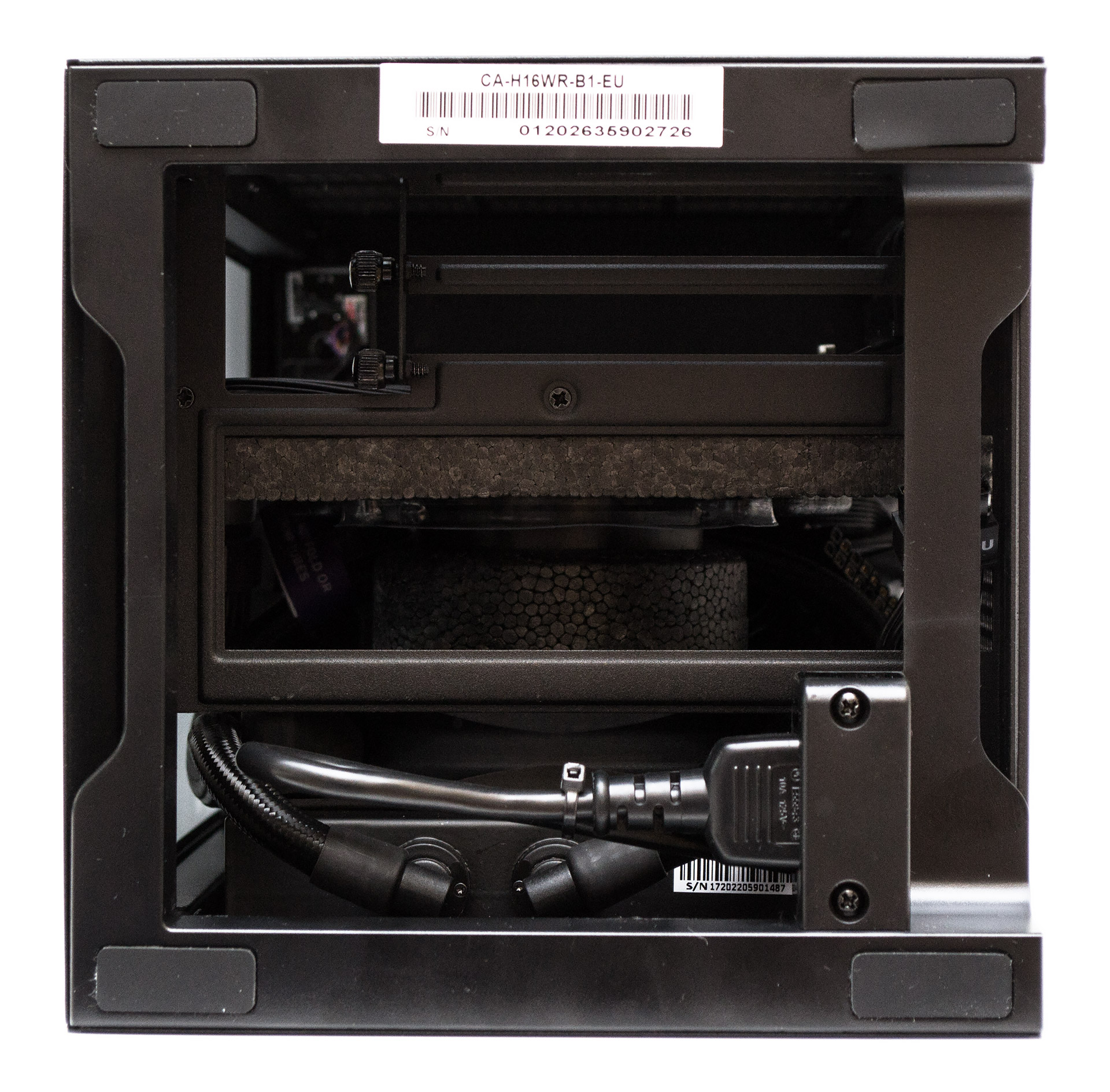

Нижняя панель условно состоит из трех частей. С левой стороны (на фото — сверху) находится выход и крепление видеокарты. По центру находится выход для задней панели материнской платы. Справа (на фото — внизу) видна через отверстие филейная часть радиатора системы СЖО. В ее плоскости пролегает удлинитель от силового разъема блока питания.

NZXT H1

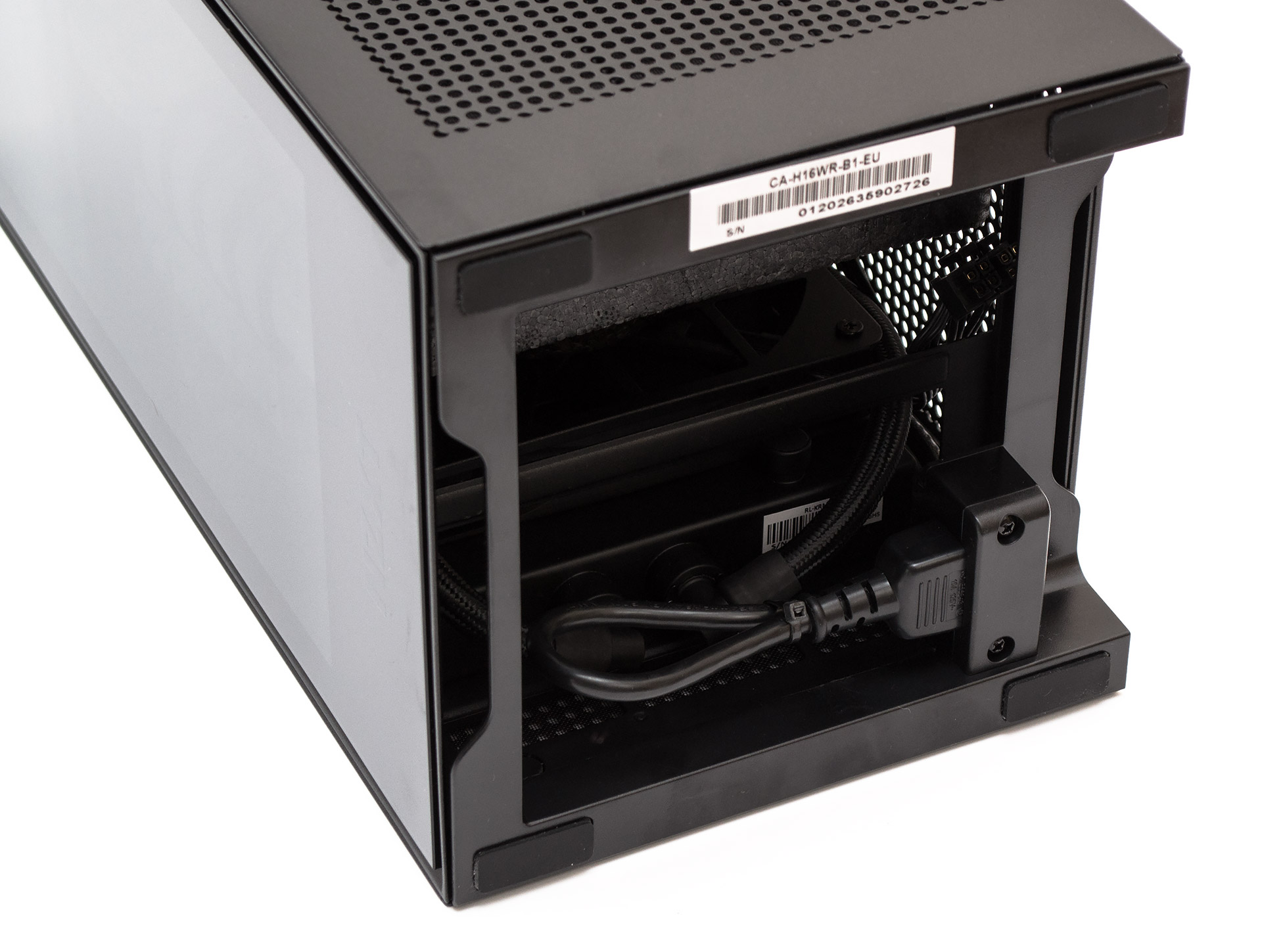

По углам наклеены четыре резиновые ножки. Запас пространства до плоскости монтажа материнской платы составляет 70 мм. Этого должно хватать для подключения проводов.

NZXT H1

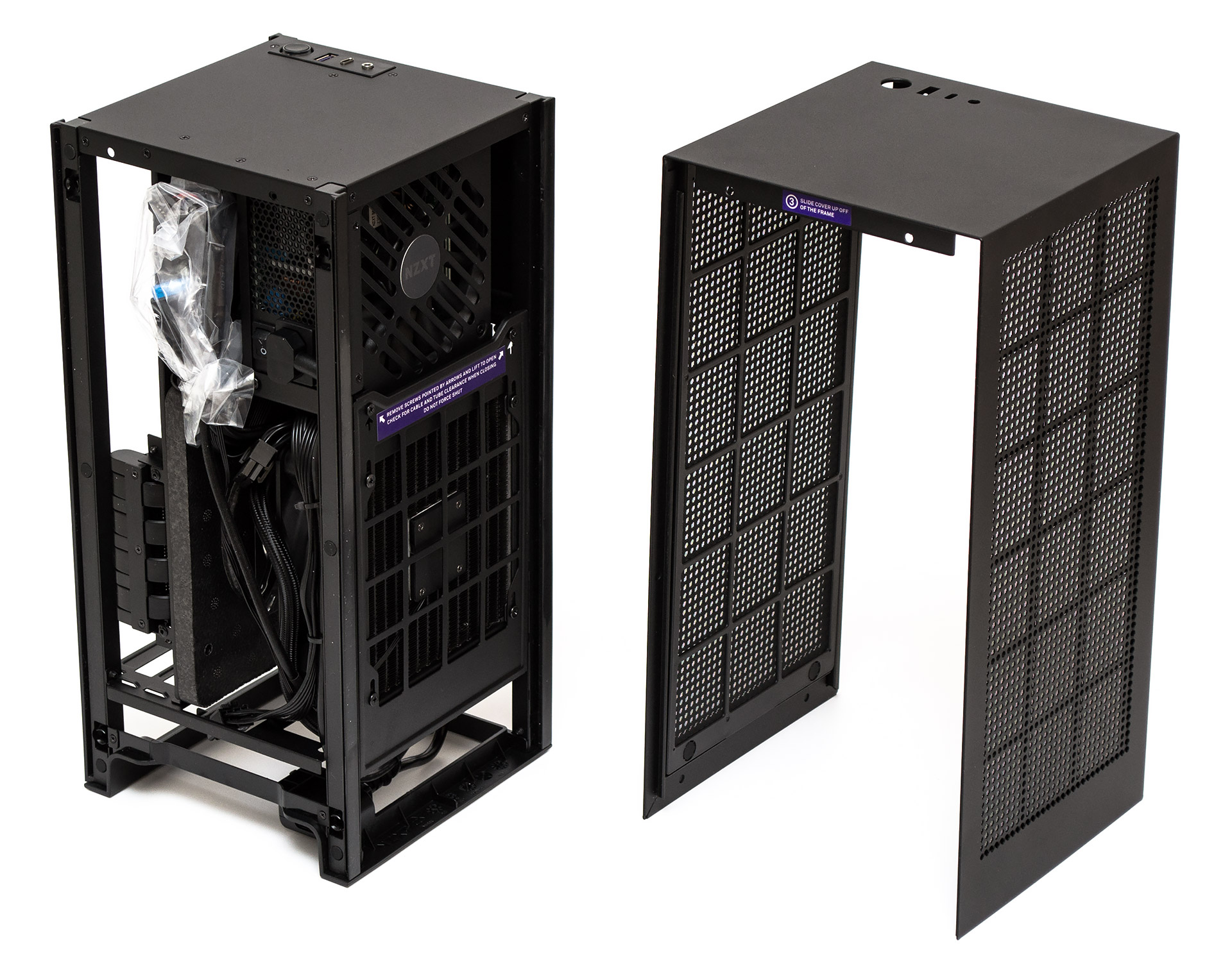

Чтобы снять боковые панели, нужно сначала отсоединить переднюю и заднюю панель. А затем потянуть боковины и верхнюю панель вверх по пластиковым направляющим.

NZXT H1

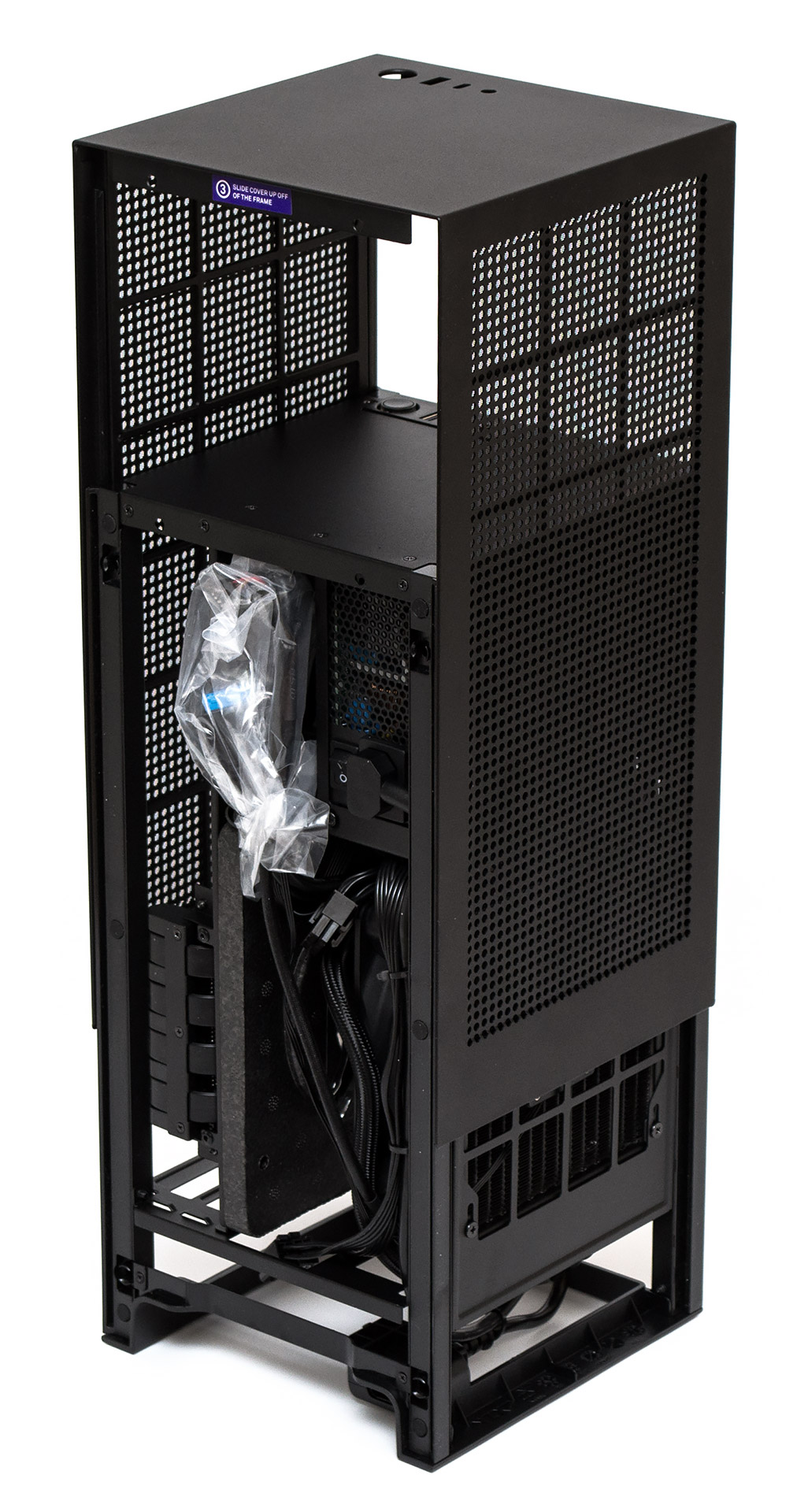

Так выглядит корпус без всех боковых накладок.

NZXT H1

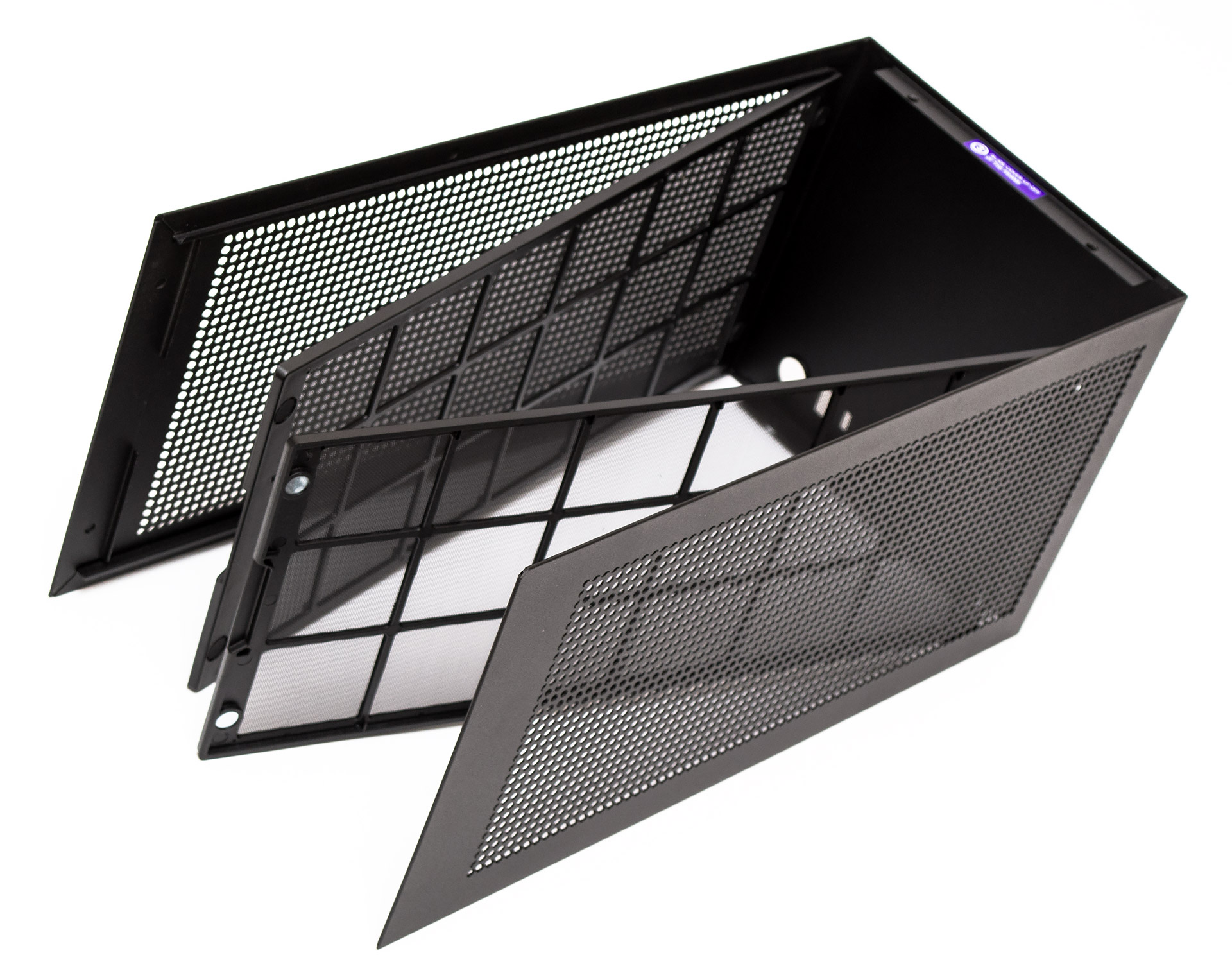

С обратной стороны боковых панелей на магнитах закреплены пылевые фильтры.

NZXT H1

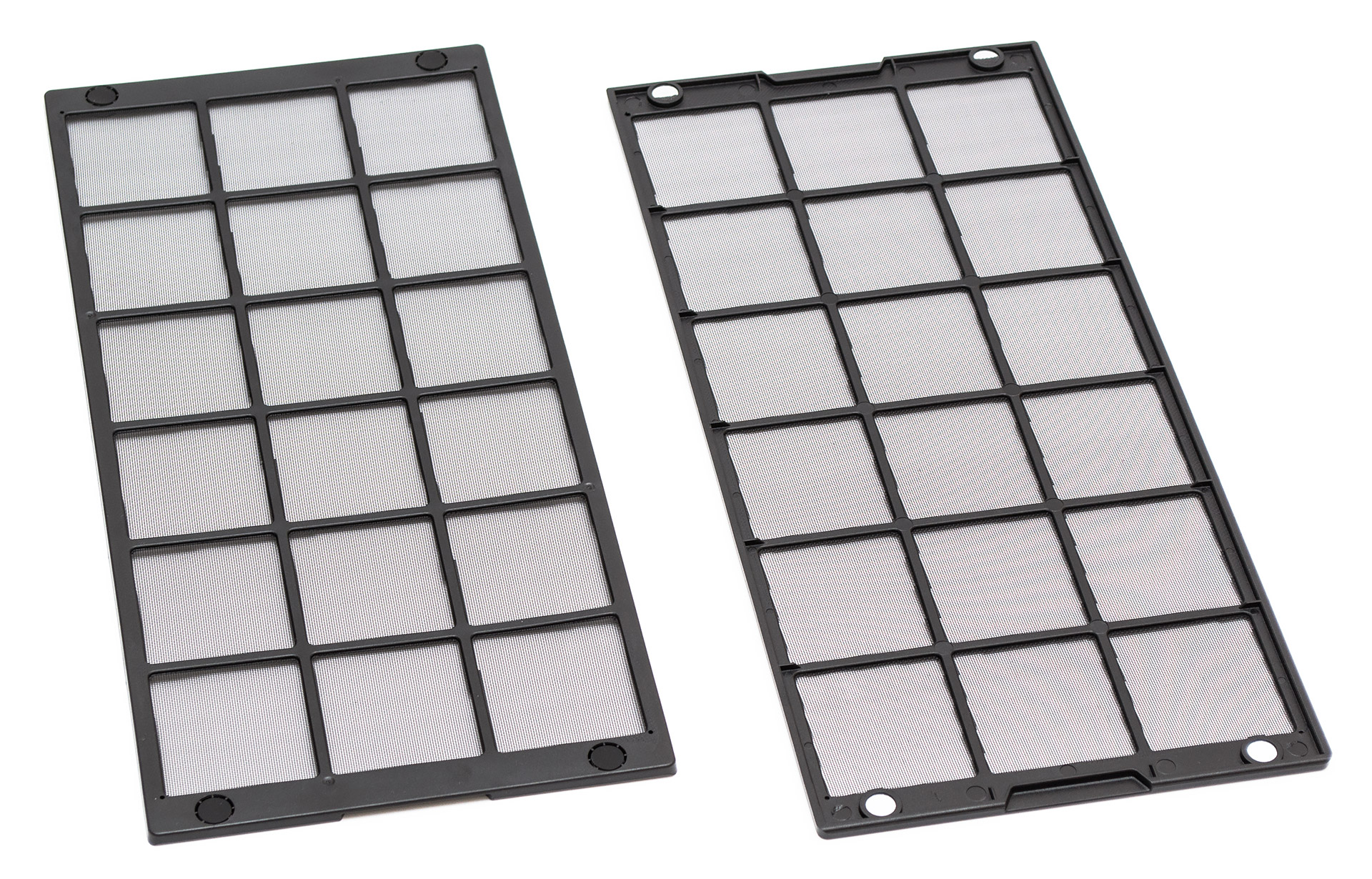

Фильтры сделаны из мелкоячеистой сетки, наклеенной на пластиковую рамку.

NZXT H1

А теперь посмотрим, как устроено шасси внутри.
