На базе корпуса Lian Li PC-Q11 было решено построить малошумный ПК. Комплектующие подбирались соответствующим образом. Основой системы стала материнская плата ASUS E35M1-I Deluxe с набортным процессором AMD E-350 (Zacate) и пассивным охлаждением. Кроме того, были задействованы две планки оперативной памяти GoodRAM DDR3-1600, жесткий диск Seagate ST3500418AS, пишущий DVD-привод LG и блок питания Enermax MODU87+ 500W.

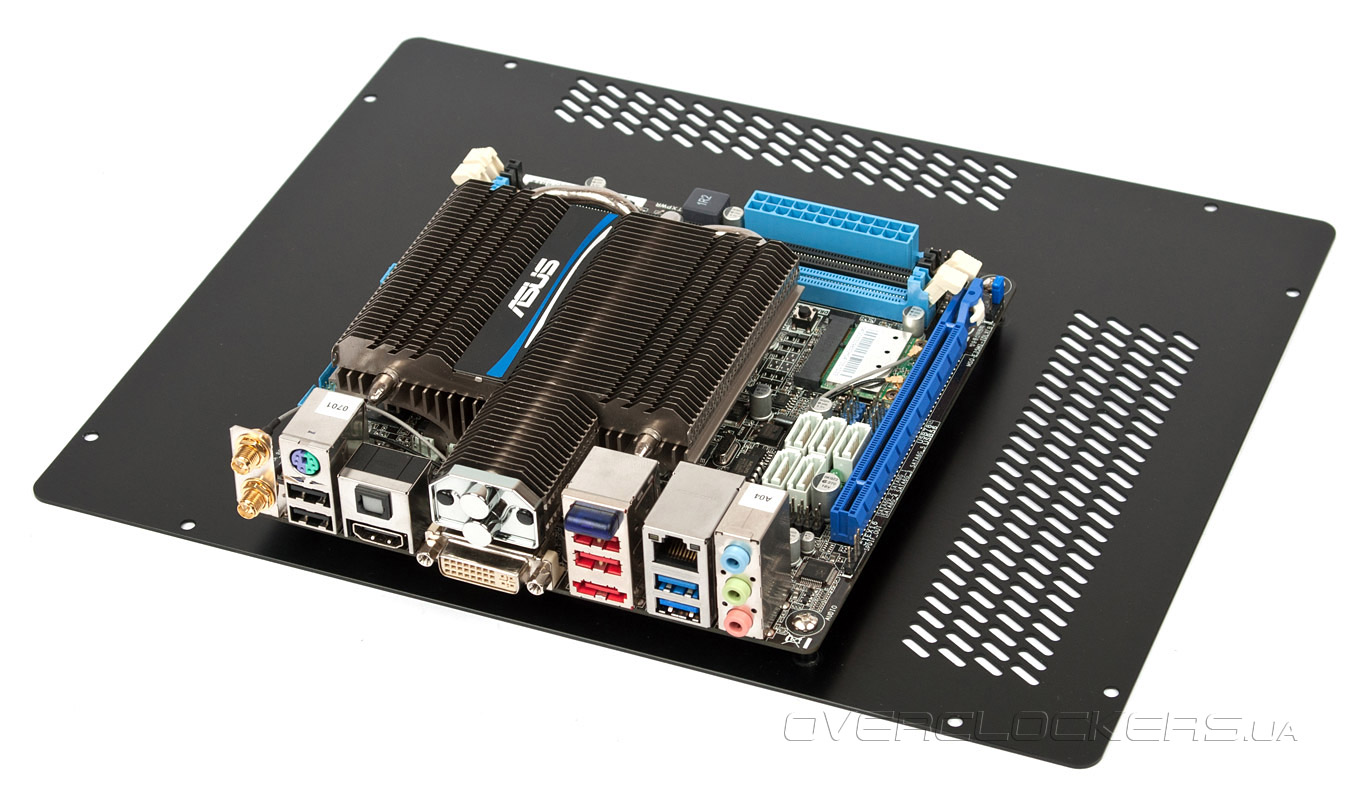

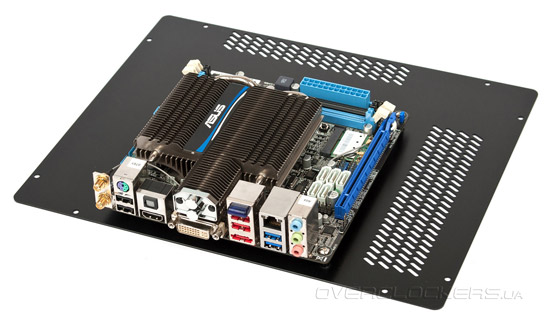

Первым делом на боковую крышку корпуса была посажена материнская плата.

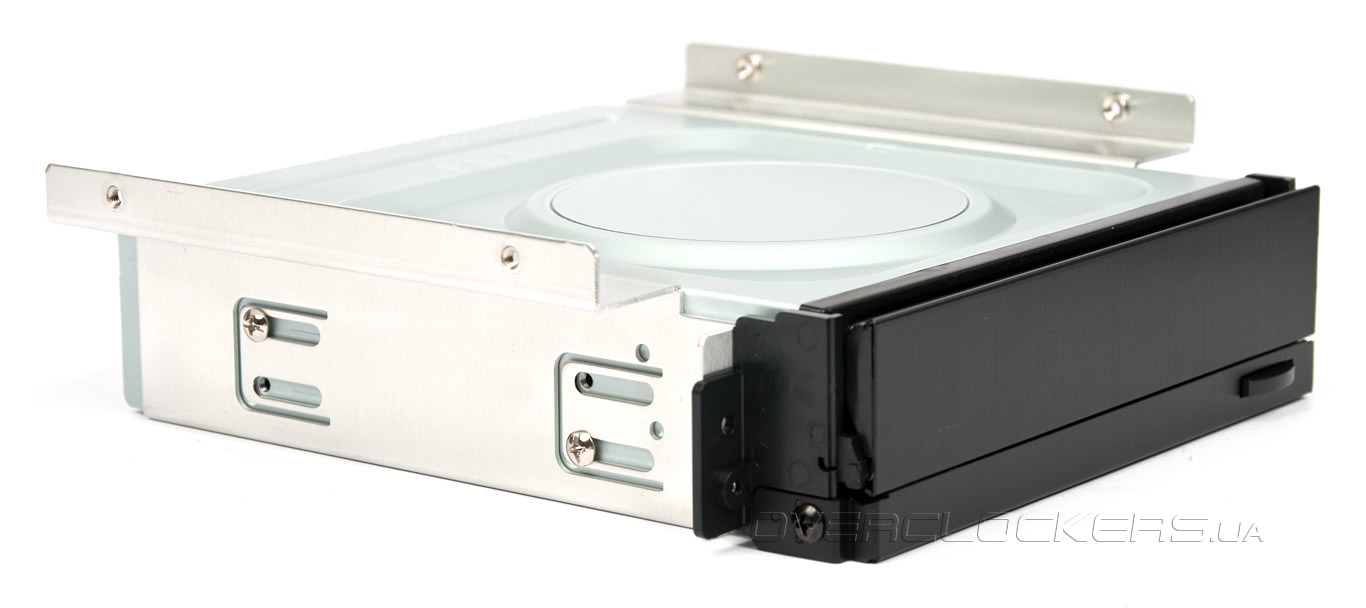

Второй этап — установка оптического дисковода. Для начала необходимо извлечь корзину с прикрученной к ней фальш-панелью и зафиксировать в ней привод.

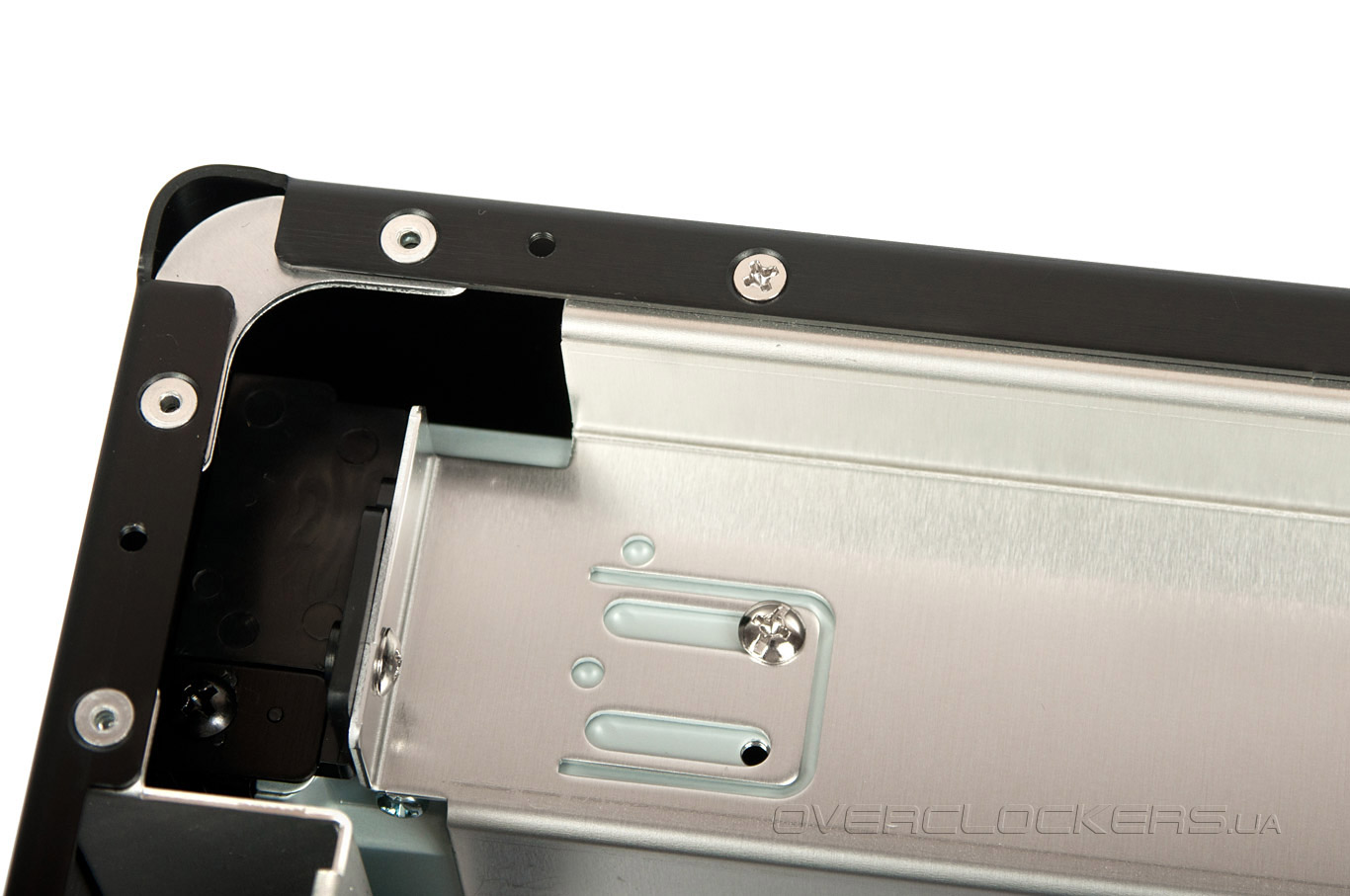

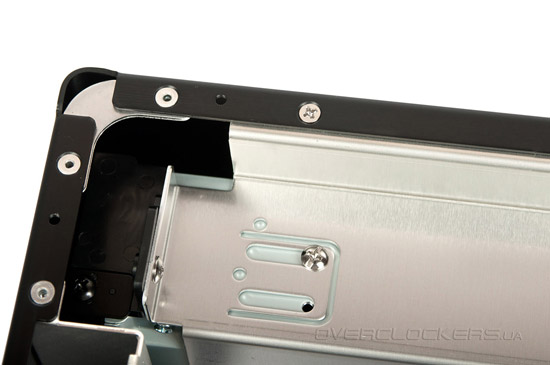

Затем корзина возвращается на место и прикручивается четырьмя винтами к загнутым краям верхней панели корпуса. Опять же, отмечаем оригинальность подхода инженеров Lian Li к проектированию шасси. Модульное строение PC-Q11 позволяет демонтировать «карман» для 5,25" устройства без ущерба для эстетического восприятия.
Инсталляция HDD проходит по менее замысловатому сценарию.

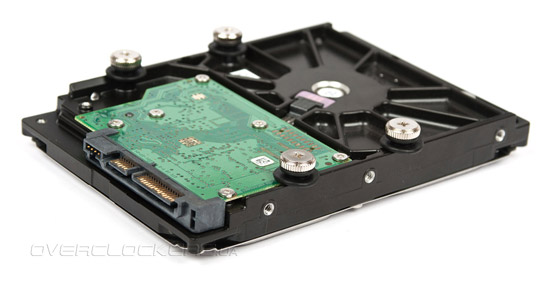

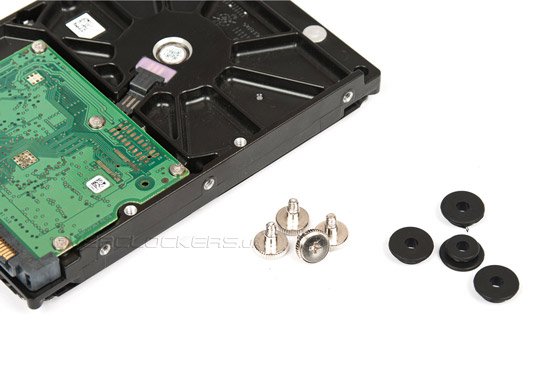

Сперва в отверстия в нижней части винчестера вкручиваются четыре винта с антивибрационными прокладками.

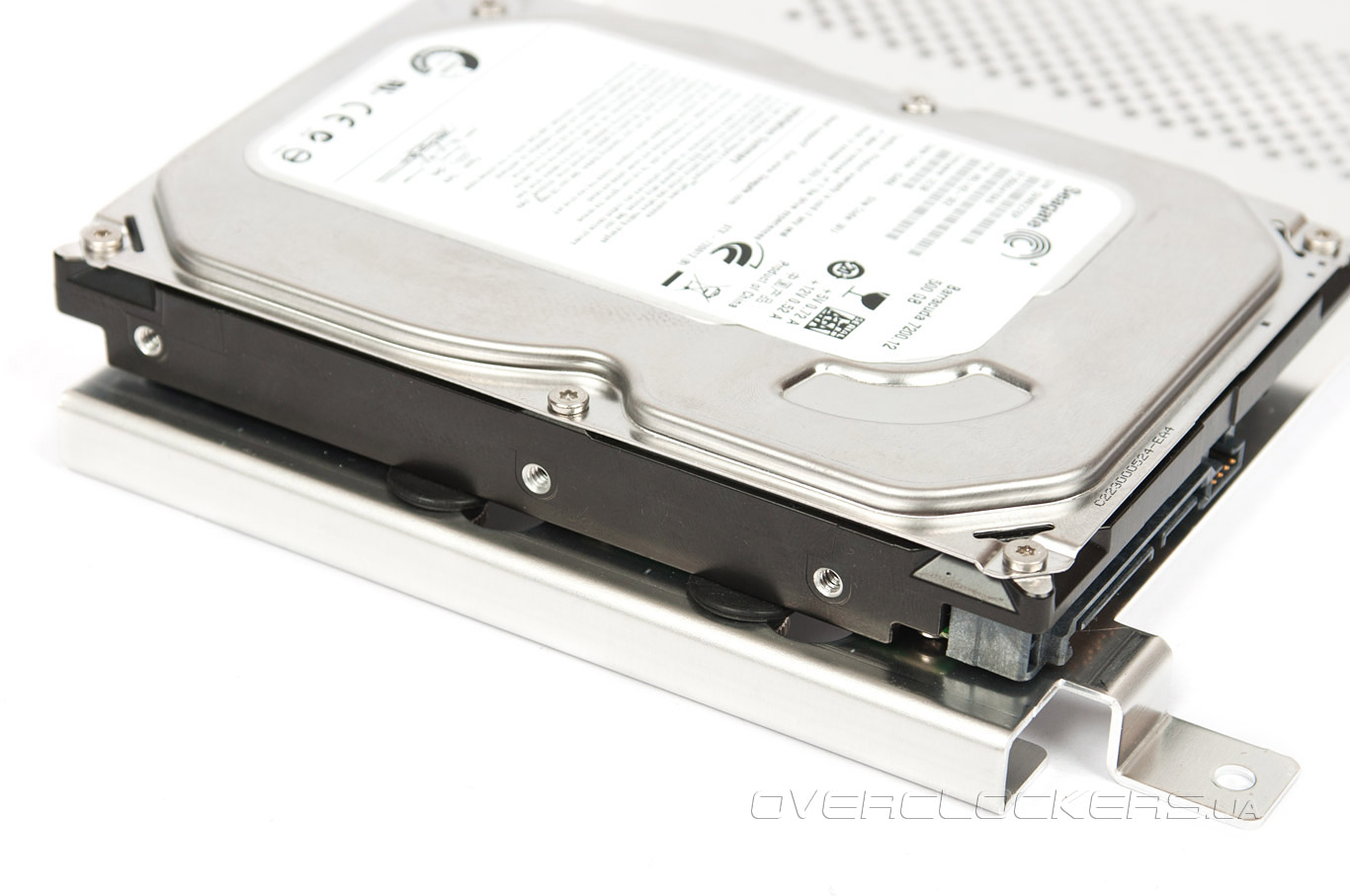

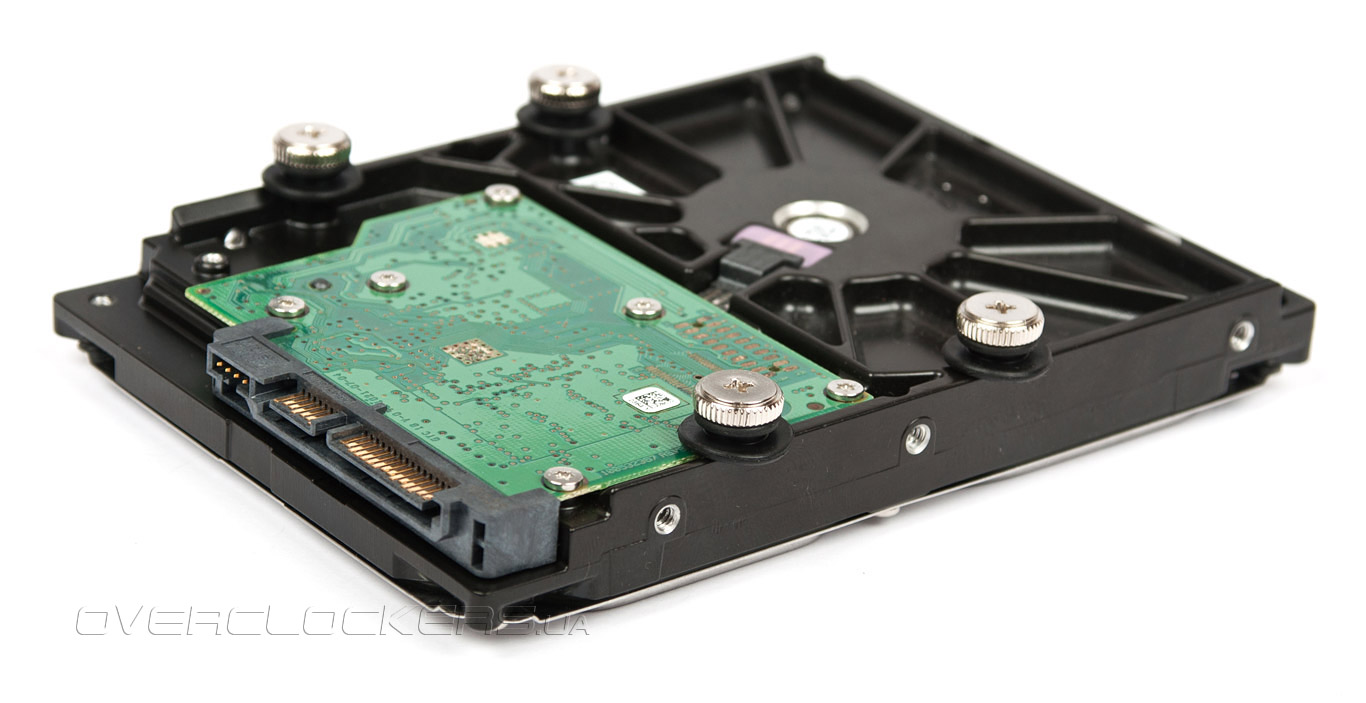

После накопитель нужно перевернуть и вставить его «ножками» вниз в специальные отверстия в виде восьмерок на предусмотренной для этого платформе. Легкое движение от себя — и диск надежно зафиксирован в пазах.
Снимать пластину для HDD вовсе необязательно, но это придется сделать, если планируется установка 2,5-дюймового SSD.

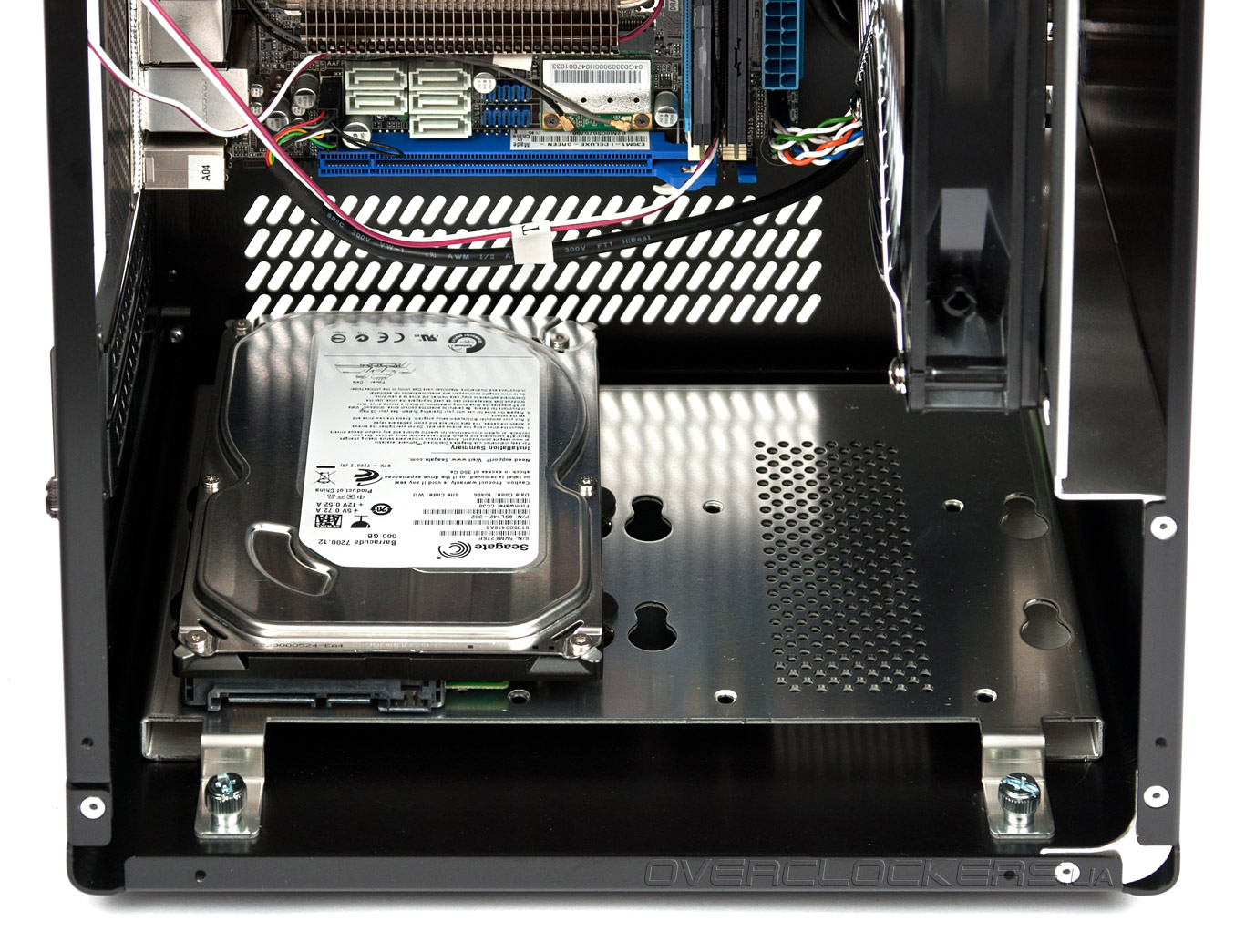

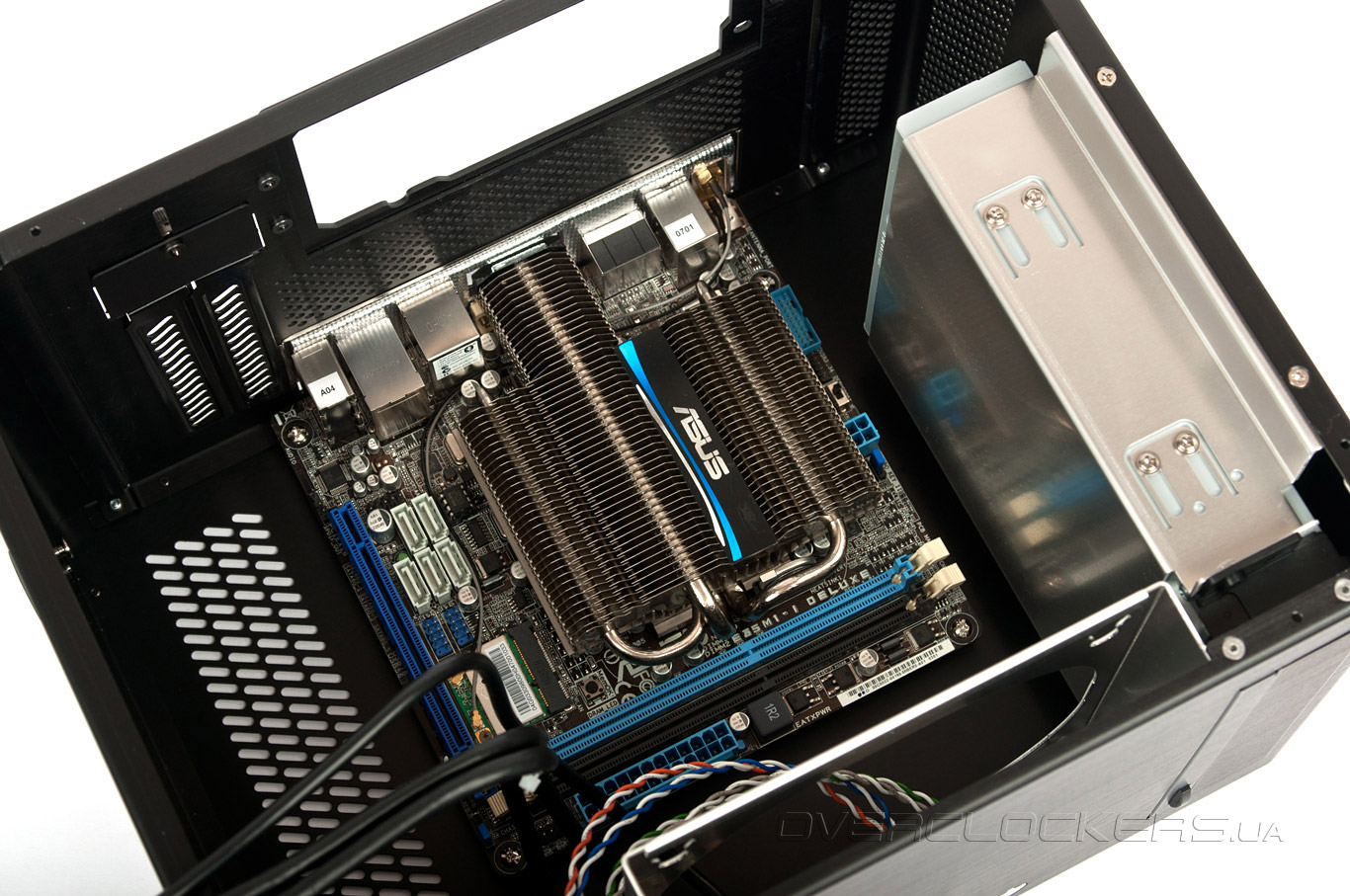

Возвращаем материнскую плату, а затем и платформу с жестким диском на их законные места.

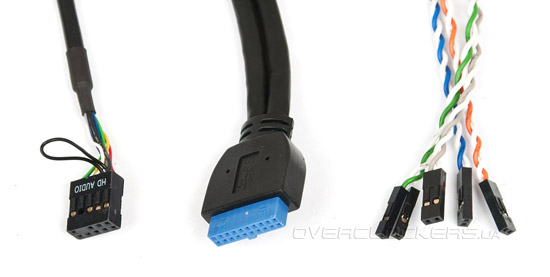

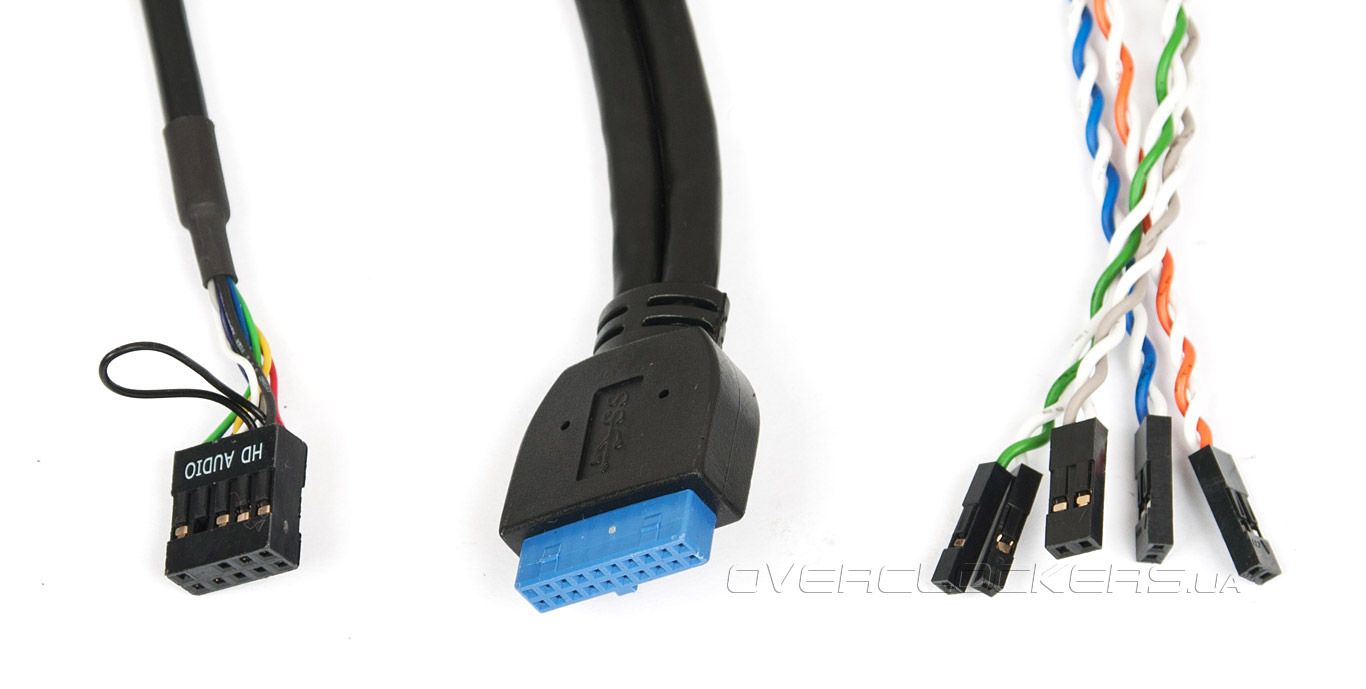

К ASUS E35M1-I Deluxe подключены кабели, тянущиеся от передней панели: HD Audio обеспечивают работу двух Mini-Jack для наушников и микрофона, 19-контактный кабель универсальной последовательной шины сообщается с портами USB 3.0, остальные провода отвечают за функционирование светодиодных индикаторов, кнопок Power и Reset.

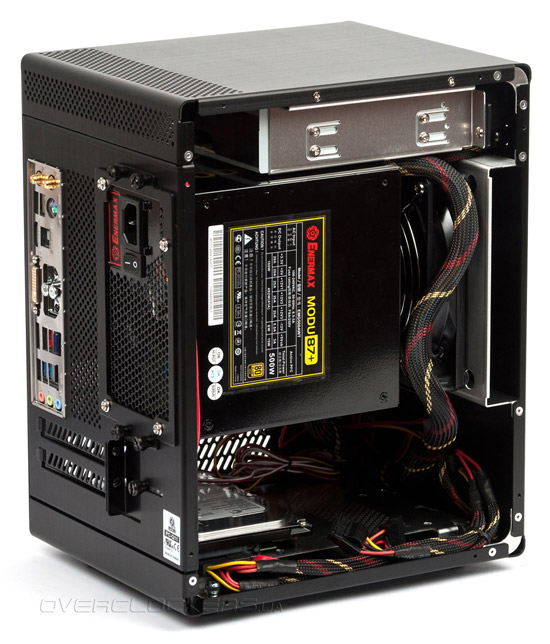

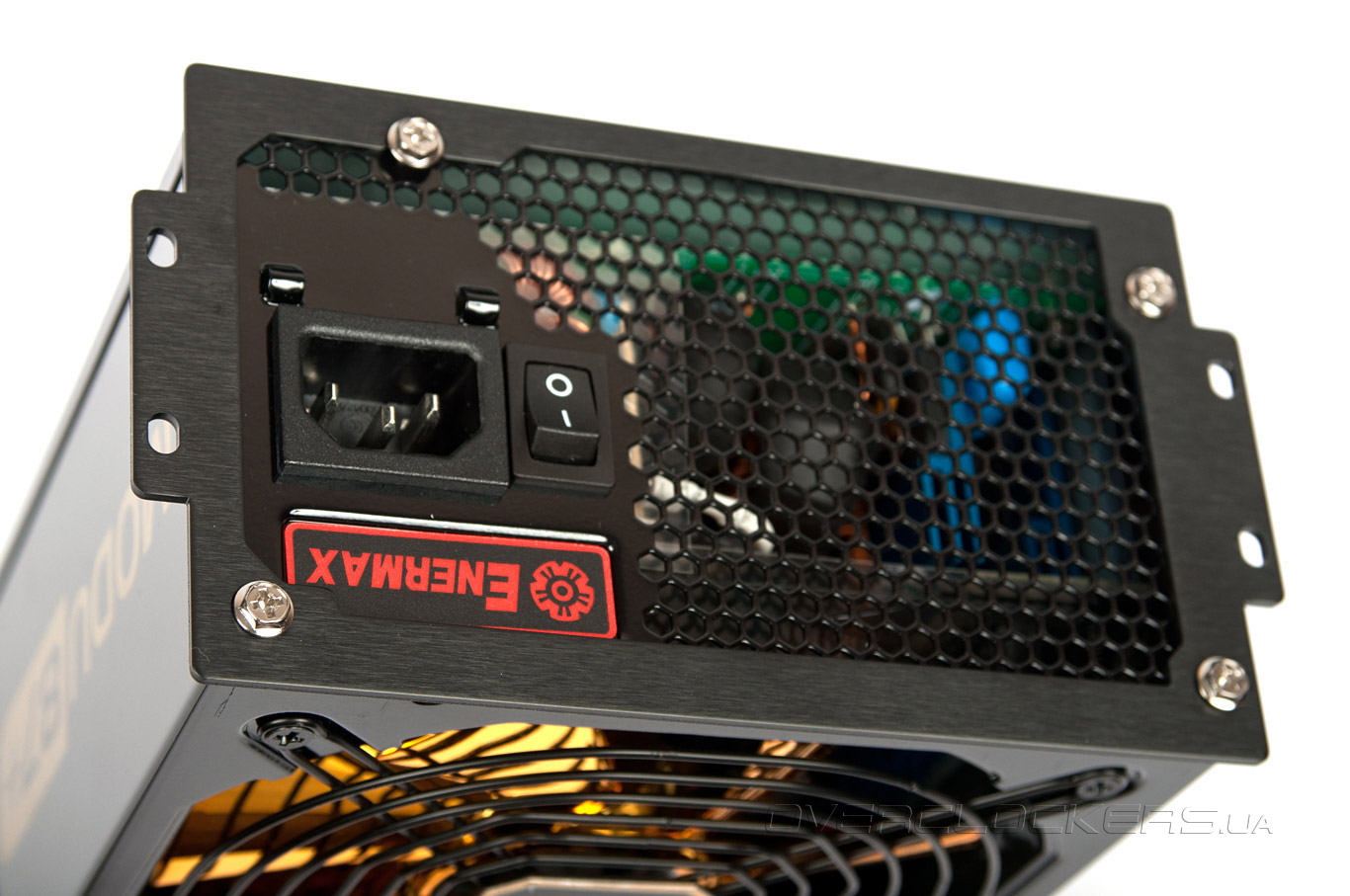

Последним в PC-Q11 загружается (по другому и не скажешь) блок питания со специальной крепежной рамкой. В идеале, если позволяют габариты, он входит в корпус через заднюю стенку. В противном случае сначала придется запитать от БП все устройства и лишь затем прикрутить его к рамке и задней панели.

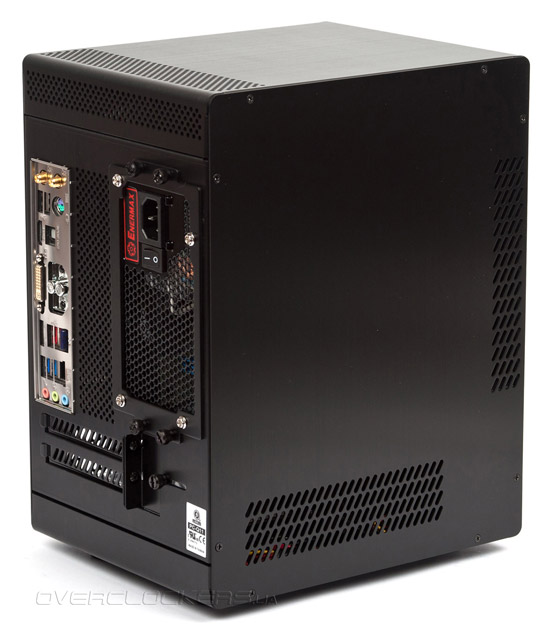

Поскольку напротив нашего тестового блока Enermax теперь нет вентиляционных отверстий в стенке корпуса (снова проводим параллель с PC-Q07), то его необходимо устанавливать только вентилятором вовнутрь, иначе бедолага попросту «задохнется» и перегреется. Интерфейсные и силовые кабели лучше укладывать аккуратно, чтобы не создавать помех движению воздуха.
Использование производителем своих «ноу-хау» практически во всех узлах шасси, конечно, придает продукту «премиальный» оттенок, только вот сборщикам систем эти новшества вряд ли понравятся — слишком много времени уходит на работу с отверткой.
Качество изготовления корпуса производит приятное впечатление. Посмотрим, обеспечит ли он приемлемый температурный режим установленных комплектующих.
Условия тестирования
Прикладные испытания Lian Li PC-Q11 проводились в следующей конфигурации:
- материнская плата: ASUS E35M1-I Deluxe (процессор AMD E-350 и чипсет AMD Hudson M1);
- память: GoodRAM GY1600D364L8/4GDC (2x2 ГБ, DDR3-1600@1333 МГц, 8-8-8-24);
- накопитель: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
- привод DVD: LG GH22NS50;
- блок питания: Enermax EMG500AWT (500 Вт).
Результаты тестирования

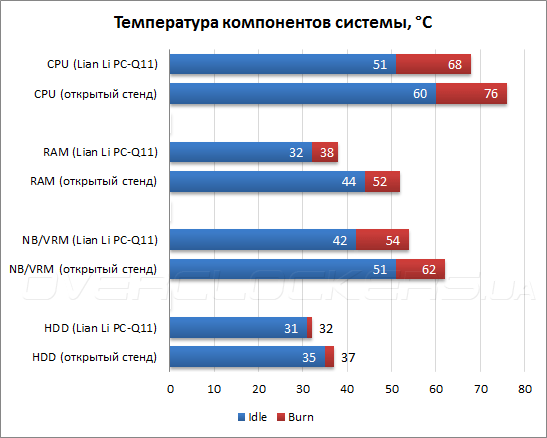

По итогам серии тестов можно сделать однозначный вывод: в корпусе Lian Li PC-Q11 комплектующие охлаждаются гораздо эффективнее, чем на открытом стенде. Большую роль в этом играет предустановленный 140-мм вентилятор и грамотная перфорация стенок шасси. Горячий воздух выбрасывается наружу, в том числе, с помощью вентилятора блока питания через заднюю панель.
В PC-Q11 лучше всего себя чувствовали процессор, оперативная память и северный мост. Жесткий диск находился ниже обоих «пропеллеров» и, тем не менее, нагревался лишь чуть выше комнатной температуры. Все вышеперечисленные узлы системы имели пассивное охлаждение, поэтому хорошая циркуляция воздуха им была просто необходима.
Выводы
Корпус Lian Li PC-Q11 в целом производит приятное впечатление. Аккуратный внешний вид сочетается в нем с продуманным внутренним дизайном. Компоновка деталей настолько удачна, что воздушный поток проходит сквозь PC-Q11, словно через туннель, и скромные размеры корпуса только способствуют эффективному отводу тепла.
Моделей использования ПК на основе данного «ящичка» предостаточно: домашний компьютер для игр, воспроизведения медиафайлов и интернет-серфинга, HTPC, компьютер для работы, занимающий минимум места, система для LAN party, которую легко переносить в дорожной сумке и т.д. Вместе с тем, пользователям, любящим экспериментировать с разгоном, есть смысл обратить внимание на другие, более просторные корпуса Lian Li. Для PC-Q11 установлены ограничения высоты кулера в 80 мм и длины видеокарты в 240 мм, что затрудняет получение серьезных результатов при разгоне.
В любом случае, Lian Li PC-Q11 выглядит гораздо более универсальным, чем «малыш» PC-Q07. Многие пользователи имеют два 3,5-дюймовых винчестера, и это уже служит камнем преткновения для покупки PC-Q07, несмотря на его демократичную цену в $75. Фигурант нашего обзора стоит дороже — $115 в отечественных интернет-магазинах, впрочем, для корпуса из алюминия такая цена вполне приемлема.
