Внутреннее устройство

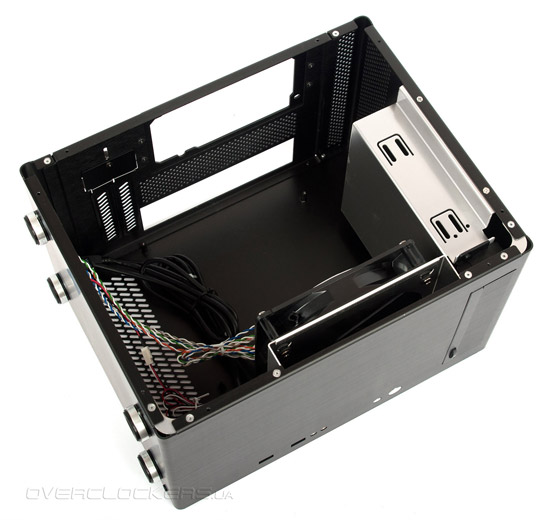

Все шесть стенок модели PC-Q11B выполнены в черном цвете как изнутри, так и снаружи. Другие детали — корзина для оптического привода, пластины для жестких дисков и вентилятора — покраске либо анодированию не подвергались. Отметим наличие двух заглушек под карты расширения PCI Express вместо одной у PC-Q07.

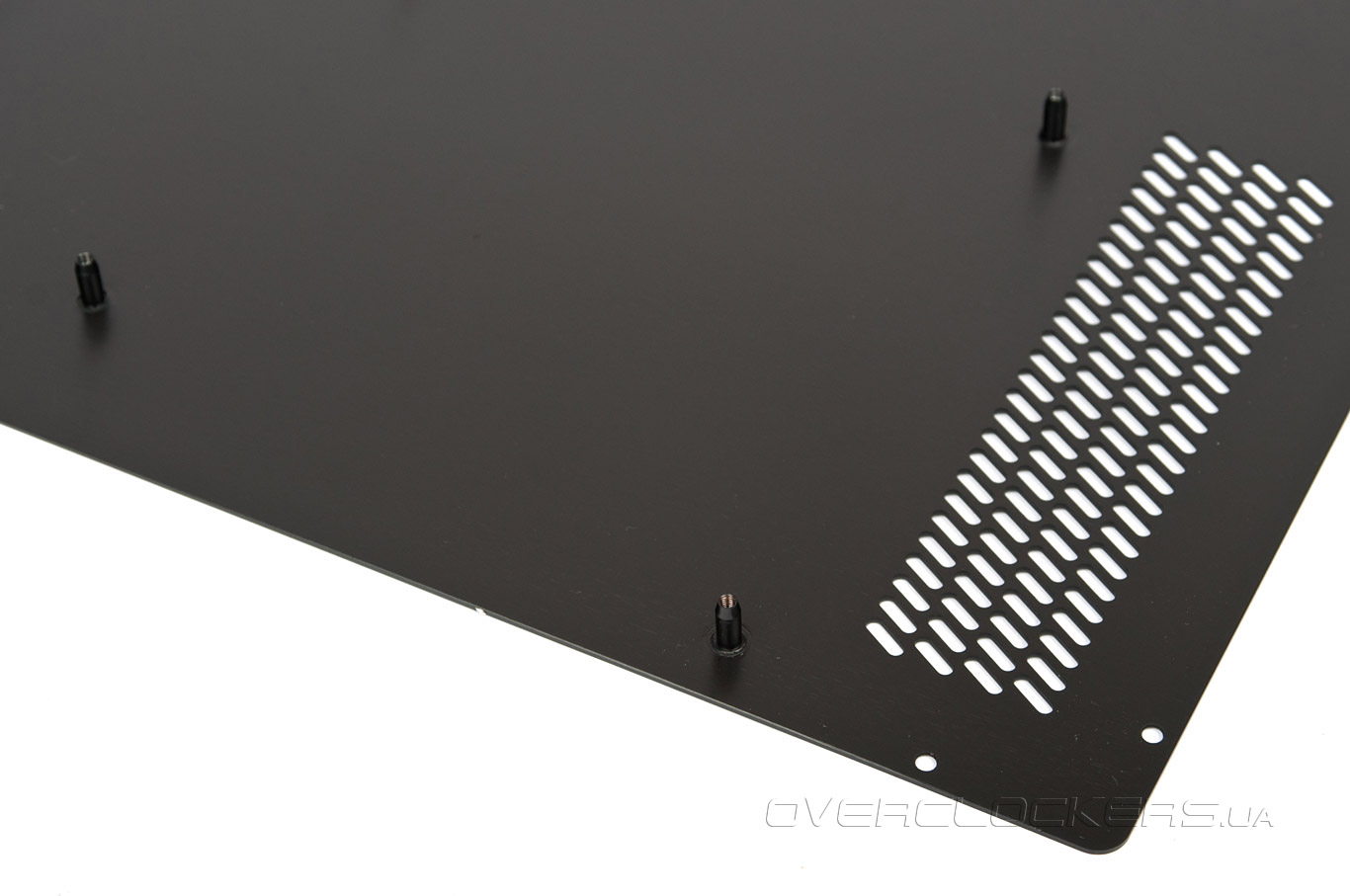

Материнская плата крепится на четырех стойках с внутренней резьбой. Допускается установка плат размером до 203x170 мм.
Глубина корпуса в 260 мм накладывает определенные ограничения на габариты и местоположение разъемов питания дискретной видеокарты. Максимальная длина VGA-ускорителя не должна превышать 240 мм. Разъем(-ы) PCI-E Power при этом не могут находиться «на носу», а только у верхнего края печатной платы. В любом случае, это шаг вперед относительно PC-Q07 с его 180 мм и одним слотом под видеокарту.

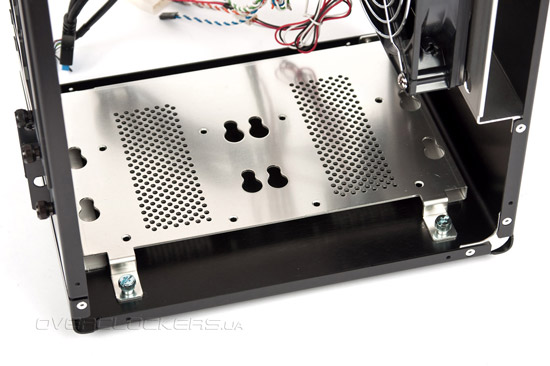

Еще одно удобство заключается в появлении полноценной платформы для двух 3,5-дюймовых HDD и двух 2,5-дюймовых HDD/SSD-накопителей. Последние монтируются между пластиной и днищем шасси «брюшком» вверх. Платформа перфорирована во избежание перегрева винчестеров.

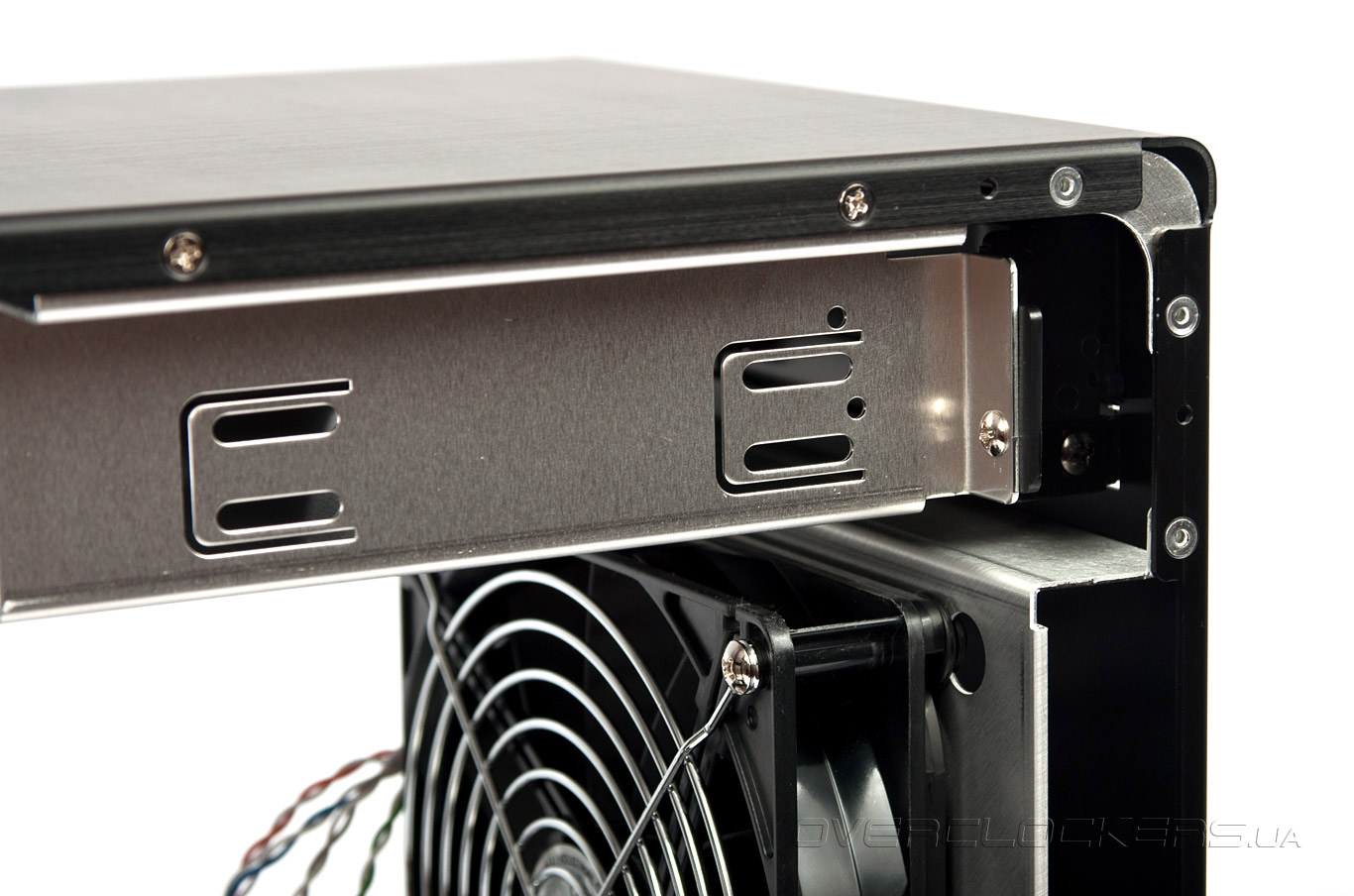

Наличие фальш-панели избавляет от необходимости подбирать оптический дисковод нужного цвета.

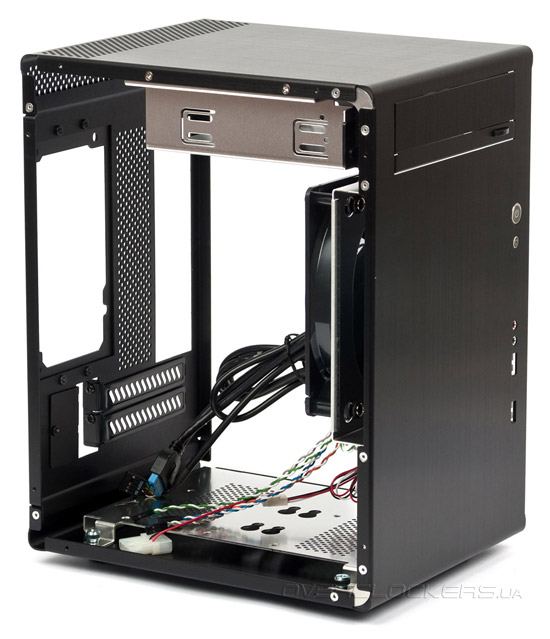

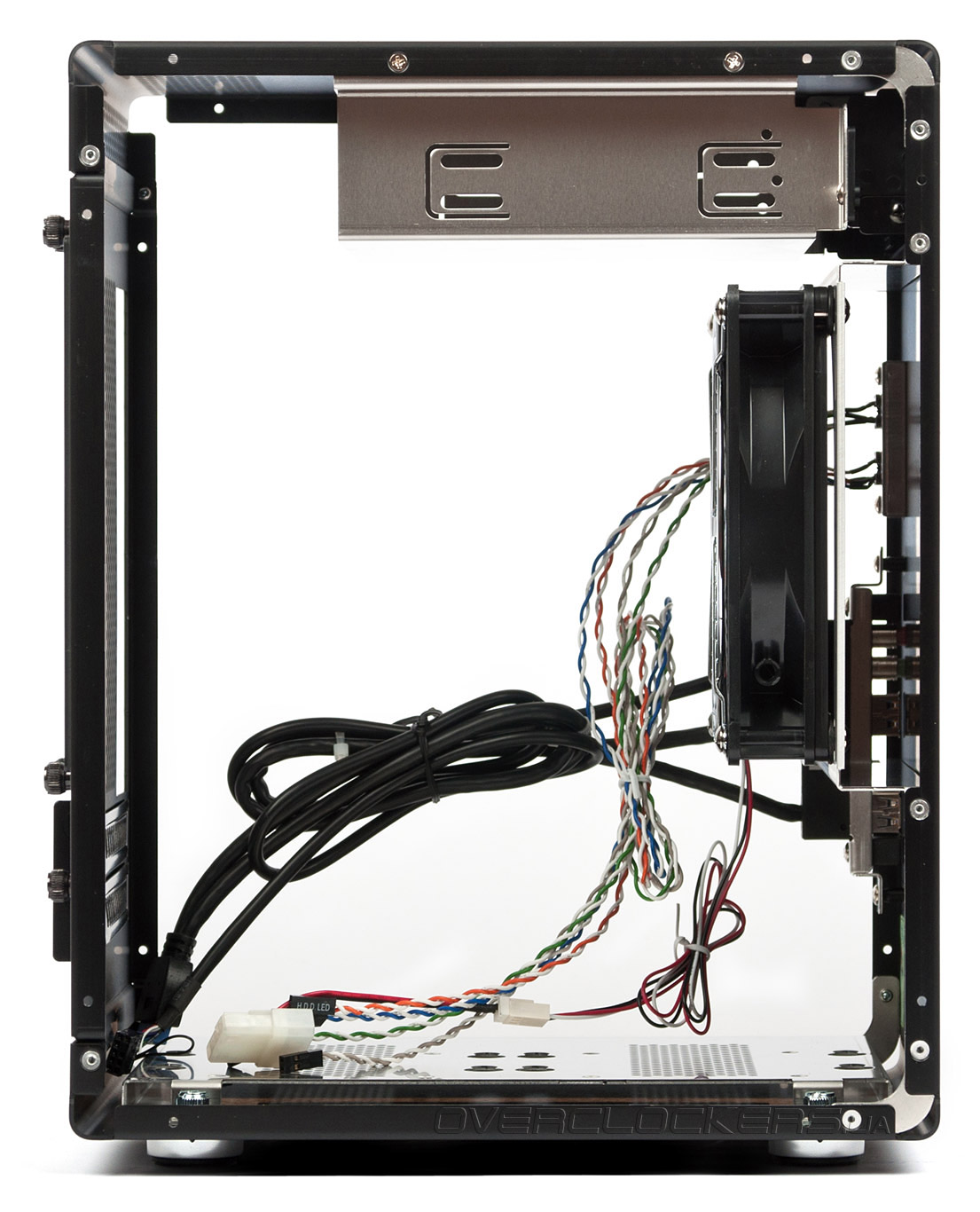

Немалое количество кабелей обусловлено наличием пары USB 3.0 на лицевой панели и 140-мм вентилятора с разъемом Molex 4-pin.
Регулировка скорости вращения «пропеллера» не предусмотрена: он и так достаточно тихий на максимальных 900 об/мин. Учитывая то, как перегревалась наша система в корпусе PC-Q07 без активного охлаждения, данное дополнение выглядит весьма уместно.

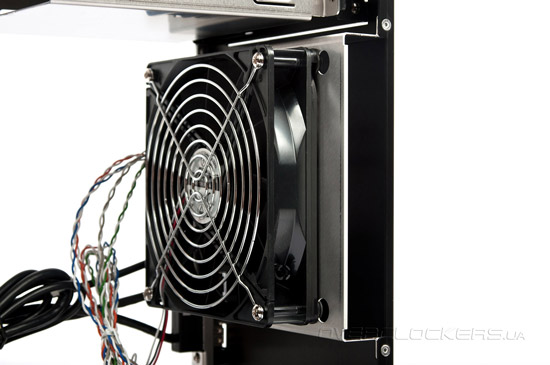

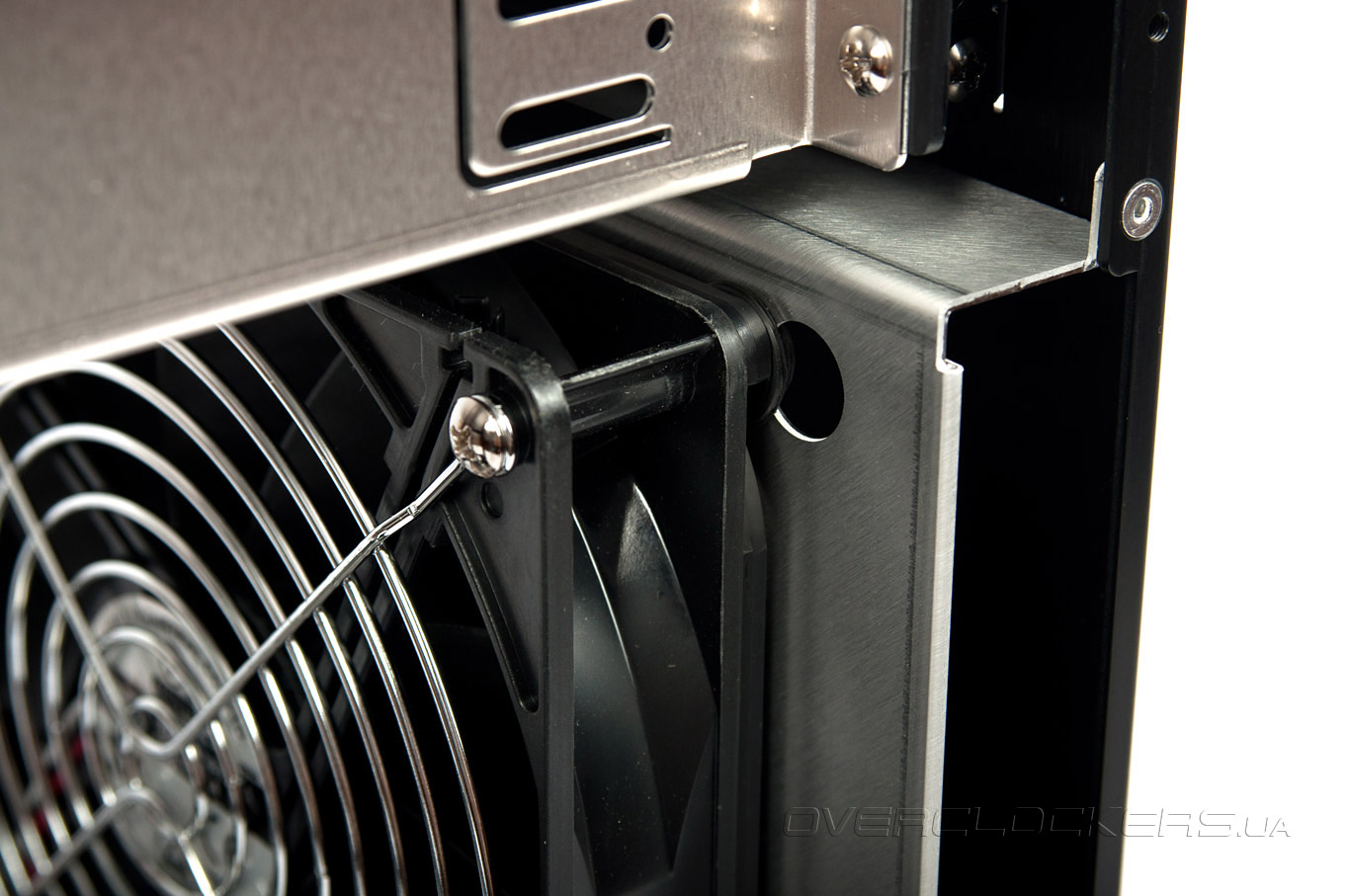

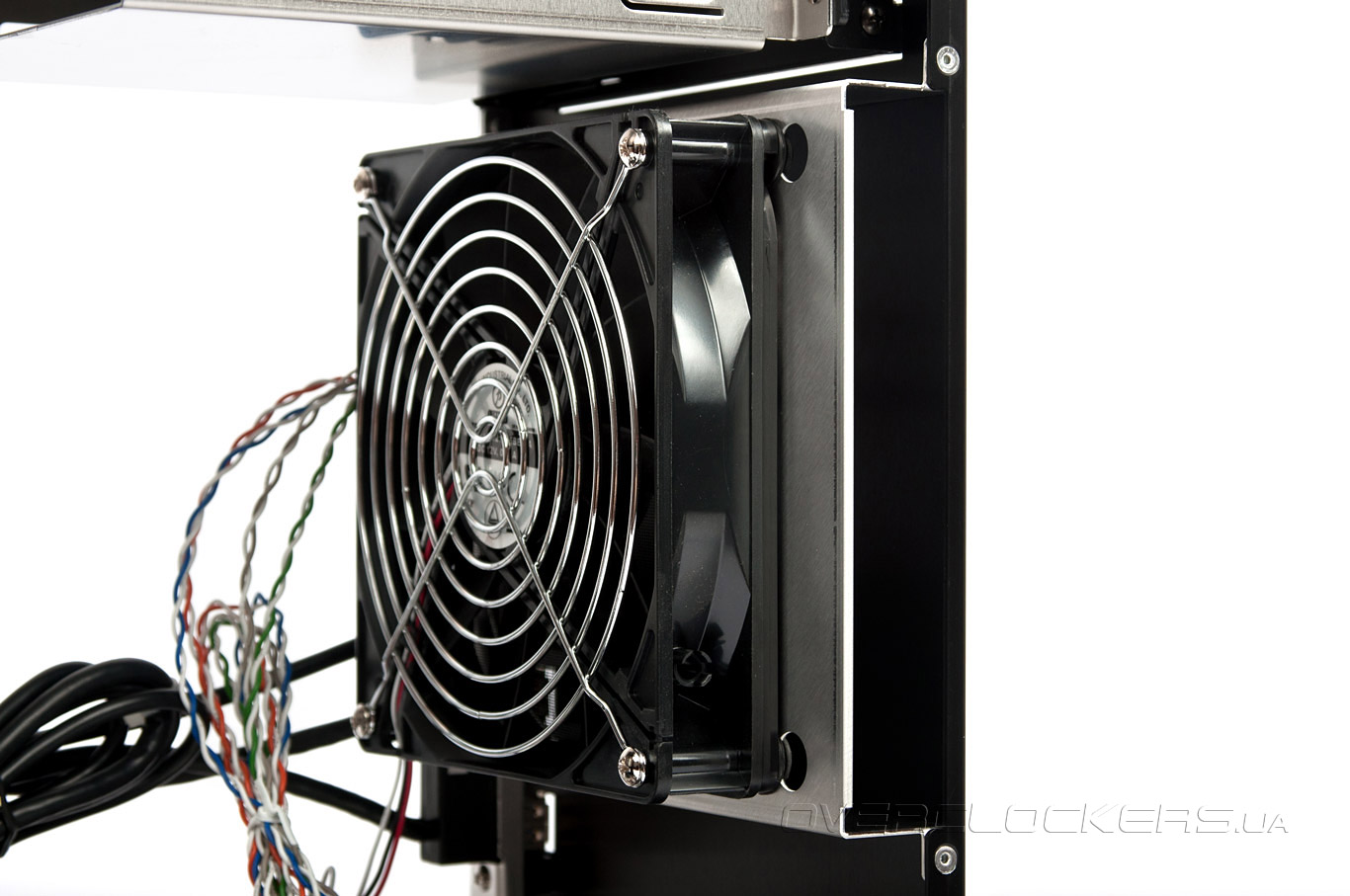

Вентилятор снимается простым потягиванием на себя, но за счет резиновых антивибрационных прокладок он держится достаточно крепко.

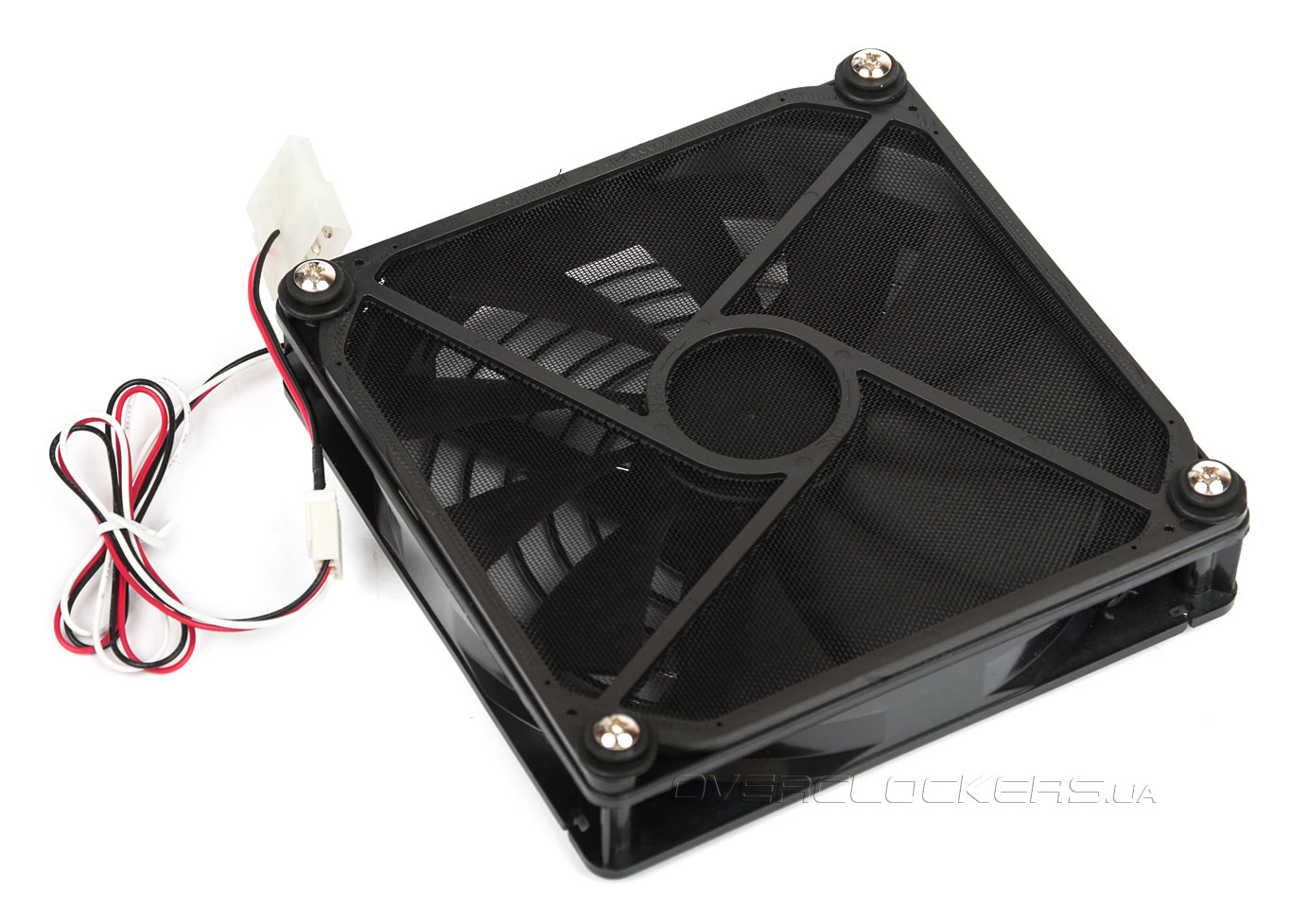

Мелкозернистая сетка защищает вентилятор от загрязнения пылью. Забор воздуха осуществляется через отверстия в боковых стенках (см. выше).
Пришло время собрать систему и оценить температурный режим ее ключевых узлов.
