Lian-Li PC-Q08. Универсальный корпус для миниатюрной системы

Небольшие компьютеры, в основе которых лежит материнская плата формата Mini-ITX, с каждым годом становятся все более распространенными. Особенно актуальным на сегодня является построение полностью бесшумной системы такого формата для HTPC (Home Theatre PC), но также эти системы используются и для других целей (домашний сервер, платежный терминал, разнообразные встраиваемые компьютеры, офисные решения). Безусловно, сегодня производительность систем формата Mini-ITX ещё не может сравниться с топовыми «десктопами» с системной платой стандарта ATX, однако благодаря стараниям компаний Intel и AMD, на сегодня вполне реальным является построение универсального домашнего компьютера в миниатюрном корпусе, который будет неплохо приспособлен как для мультимедийных, так и игровых задач.

Впрочем, с выбором самого корпуса дела обстоят не так просто. Использовать шасси стандарта Middle Tower и даже Micro Tower на наш взгляд совершенно неоправданно, ведь в таком корпусе можно собрать большую по размерам систему, которая будет предпочтительнее как в плане стоимости, так и производительности. Решений формата Mini Tower на рынке сегодня предостаточно, но в основном они предполагают сборку маломощной системы с минимальным тепловыделением и энергопотреблением. В большинстве случаев в такие корпуса не получится установить даже собственный блок питания, что существенно ограничивает сферу их применения.

Сегодня же мы расскажем об одном очень интересном решении от известной компании Lian Li. Основными особенностями корпуса Lian-Li PC-Q08 является возможность установки двухслотовой видеокарты длинной до 300 мм, целых шести накопителей формата 3,5" и стандартного ATX-совместимого источника питания для системы, в основе которой лежит материнская плата формата Mini-ITX. Это предполагает возможность сборки не только мультимедийного «ящика», но и производительного компьютера для решения широкого друга задач, включая современные игры. В процессе сегодняшнего обзора мы постараемся выяснить, получилось ли у инженеров тайваньской компании отыскать необходимый баланс между компактностью и функциональностью и насколько реальным на сегодня является построение небольшой по размерам, но производительной системы для игр.

Модель Lian-Li PC-Q08
Тип корпуса Mini-Tower
Размеры, мм 272 (В) x 227 (Ш) x 345 (Г)
Материал Алюминий
Вес, кг 2,73
Цвет Черный/Красный/Серебристый
Форм-фактор Mini-ITX
Устройства 5,25" 1
Устройства 3,5" внешние

Устройства 3,5"/2,5" внутренние
6/1
Поддерживаемое количество карт расширения 1 (двухслотовые)
Вентиляторы 1х 140 мм фронтальный (с подсветкой)
1х 120 мм верхний (с подсветкой)
Интерфейсные разъемы 2x USB 3.0, микрофонный вход и выход на наушники

Комплект поставки

Как и полагает продукту высокого уровня, корпус Lian-Li PC-Q08 поставляется в красочной картонной коробке средних размеров с удобной ручкой для переноски. Упаковка довольно информативна — на лицевой и боковых сторонах коробки перечислены ключевые особенности PC-Q08, а также технические спецификации на четырех языках.

Lian-Li PC-Q08

Внутри коробки корпус закреплен с помощью двух пенопластовых фиксаторов, которые, предохраняют его от случайных повреждений при транспортировке.

Lian-Li PC-Q08

Комплект поставки корпуса не назовешь богатым, однако в нем присутствует несколько действительно интересных и полезных аксессуаров. Так помимо привычного набора винтиков, прочих креплений, а также инструкции, в комплекте мы обнаружили:
  • специальную стойку, которая устанавливается вместо одной из корзин для накопителей в случае использования длинной видеокарты;
  • две стяжки для проводов, одна из которых крепится внутри шасси на липучке;
  • заглушку слота расширения, предполагающую выведение за пределы корпуса специального переходника для подключения к внутреннему разъему на системной плате дополнительных USB-устройств.
Lian-Li PC-Q08


Внешний вид

Внешний вид Lian-Li PC-Q08 можно охарактеризовать как строгий и лаконичный, однако при этом он выглядит гармонично и привлекательно практически в любом интерьере — остается выбрать лишь наиболее подходящий цвет. Благодаря совсем небольшим размерам 227x272x345 (ШхВхГ), корпус, в зависимости от предпочтений пользователя, можно установить практически где угодно — как на столе возле монитора, так и подальше от рабочего места, чтобы лишний шум и подсветка не мешали в работе. Отметим также, что, несмотря на форм-фактор решения, PC-Q08 отлично вписывается в модельный ряд корпусов Lian-Li; дизайн корпуса хорошо узнаваем, однако при этом имеет собственное «лицо».

Lian-Li PC-Q08

Традиционно для тайваньского вендора, модель PC-Q08 изготовлена из алюминия толщиной 1,5 мм. Такой шаг позволил придать конструкции жесткости, не слишком увеличивая общий вес решения. Вентиляционные отверстия на лицевой и задней панели выполнены очень качественно, и к тому же, они не только дополняют внешний вид корпуса, но и заметно улучшают вентиляцию внутри него, правда платой за это является возросший шум от системы и необходимость регулярной чистки «внутренностей» системного блока от пыли.

В отличие от подавляющего большинства корпусов такого формата, Lian-Li PC-Q08 имеет два слота расширения на задней панели (в то время как материнские платы Mini-ITX могут иметь только один слот PCI Express), а значит, производителем предполагается возможность установки мощной современной видеокарты с двухслотовой системой охлаждения.

Lian-Li PC-Q08 Lian-Li PC-Q08

Вентиляционные отверстия присутствуют также и на левой боковой крышке, причем предназначены они в первую очередь для возможности забора свежего воздуха блоком питания. Правая стенка корпуса лишена каких-либо элементов, в чем также есть свое очарование.

Lian-Li PC-Q08 Lian-Li PC-Q08

Верхняя панель Lian-Li PC-Q08 также оснащена посадочным местом для вентилятора, однако вместо перфорации в самой крышке здесь применена стандартная металлическая сетка.

Lian-Li PC-Q08

Корпус устанавливается на четыре небольшие прорезиненные ножки. Они обеспечивают его устойчивость, а также снижают уровень вибрации и шума.

Lian-Li PC-Q08

На передней панели присутствуют привычные кнопки включения и перезагрузки системы, два разъема USB версии 3.0, а также микрофонный вход и выход на наушники.

Lian-Li PC-Q08

Lian-Li PC-Q08

Алюминиевая заглушка прикрывает единственный отсек для установки устройств формата 5,25". Применение заглушки особенно оправдано в случае корпуса красного цвета, ведь отыскать сегодня подходящий привод довольно сложно, а в случае установки решения черного или белого цвета внешний вид системного блока потеряет свою целостность.

Lian-Li PC-Q08

Блок питания в модели PC-Q08 крепится также традиционно для Lian-Li: изначально к источнику питания необходимо прикрутить специальную рамку, а после этого инсталлировать его в корпус.

Lian-Li PC-Q08

Применяемый механизм крепления плат расширения позволяет надежно зафиксировать тяжелую современную видеокарту, и при этом монтажные отверстия выполнены так, чтобы сохранить минимальную глубину корпуса.

Lian-Li PC-Q08

Внутреннее устройство и сборка

Lian-Li PC-Q08 в силу своей миниатюрности предназначен для установки матерински плат исключительно формата Mini-ITX, которые, напомним, имеют размер 17х17см. Однако при этом шасси допускает установку стандартных блоков питания (до 150 мм в длину), шести 3,5" накопителей и двухслотовой видеокарты длиной до 300 мм. Для корпуса подобных размеров список возможностей выглядят очень внушительно, мы же проверим на практике, насколько удачно инженерам Lian-Li удалось организовать внутреннее пространство PC-Q08.

Lian-Li PC-Q08

Начнем наше знакомство с внутренним устройством Lian-Li PC-Q08 с правой стенки корпуса, которая оснащена монтажными стойками для установки материнской платы.

Lian-Li PC-Q08

Приятной особенностью тестируемого корпуса, на наш взгляд, является возможность демонтировать практически все элементы внутри шасси без особых сложностей.

Lian-Li PC-Q08

У пользователя есть возможность снять вентиляторы системы охлаждения, одну или обе корзины для жестких дисков, отсек для установки 5,25" привода и 2,5" накопителя.

Lian-Li PC-Q08

Таким образом, после снятия вышеупомянутого отсека для привода, установка устройств в него проходит намного удобнее и быстрее.

Lian-Li PC-Q08

В первую очередь необходимо с помощью обычных винтиков прикрутить к конструкции SSD-накопитель или винчестер формата 2,5", ведь после установки и фиксации привода, сделать это будет куда сложнее, а без извлечения отсека или верхней корзины для HDD из корпуса и вовсе невозможно.

Lian-Li PC-Q08

После того как SSD-накопитель установлен, можно переходить к инсталляции привода, следует лишь обратить внимание на то, чтобы кнопка открытия лотка привода плотно прилегала к внешней кнопке на корпусе.

Lian-Li PC-Q08

Надежно зафиксировав все устройства, можно помещать всю конструкцию обратно в корпус, прикрутив ее с помощью винтиков.

Lian-Li PC-Q08

Как мы уже упоминали выше, всего в корпусе Lian-Li PC-Q08 можно установить до шести 3,5", накопителей. Для этого в шасси предусмотрено две съемные корзины, которые снабжены антивибрационными креплениями.

Lian-Li PC-Q08

В случае если пользователь решит оснастить свою систему мощной видеокартой имеющей внушительную длину, нижнюю корзину необходимо будет снять и установить вместо нее специальную крепежную рамку, присутствующая в комплекте.

Несмотря на маленькие размеры самого корпуса, система охлаждения Lian-Li PC-Q08 состоит из двух производительных вентиляторов популярных типоразмеров, оснащенных красной подсветкой.

Lian-Li PC-Q08

На фронтальной панели корпуса установлен 140-мм вентилятор со скоростью вращения 900 об/мин. Он предназначен для забора воздуха снаружи системного блока и охлаждает, прежде всего, жесткие диски.

Lian-Li PC-Q08

Стоит отметить, что для защиты от попадания пыли внутрь системного блока, фронтальная панель корпуса оснащена пылевым фильтром, который легко снимается вместе с самим вентилятором для очистки.

Lian-Li PC-Q08

Дополнительно отметим, что для снижения уровня шума и вибраций, издаваемых системой охлаждения корпуса, производитель применяет в ее конструкции прорезиненные крепления и прокладки.

Lian-Li PC-Q08

Второй вентилятор с диаметром крыльчатки 120 мм и скоростью вращения 1500 об/мин расположен на верхней панели шасси и работает на выдув.

Lian-Li PC-Q08

Вероятно, учитывая это, производитель решил не оснащать его пылевым фильтром, снижающим воздушный поток.

Lian-Li PC-Q08

На наш взгляд, система охлаждения Lian-Li PC-Q08 организована грамотно и действительно позволит улучшить температурные показатели компонентов системы. Ценой этого будет возросший шум (особенно это касается верхней 120-ки), а также далеко не всем пользователям понравится яркая красная подсветка.

В процессе сборки системы мы сначала установили в корпус привод и SSD-накопитель в порядке, описанном немного выше, и лишь после этого приступили к монтажу материнской платы, который также прошел без каких либо неприятных моментов.

Lian-Li PC-Q08

После этого мы подключили к материнской плате кабели, идущие от передней панели корпуса: звук (HD Audio), USB 3.0, кнопки включения и перезагрузки, играющие еще и роль индикаторов активности системы в целом.

Lian-Li PC-Q08

Порты USB 3.0 можно подключить к материнской плате как через специальный переходник из комплекта PC-Q08 (только к USB 2.0), так и непосредственно к разъёмам на задней панели I/O материнской платы.

Lian-Li PC-Q08

Установка видеокарты, а после и блока питания также прошли легко, стоит лишь быть внимательным и подключить все силовые разъемы до закрепления источника питания, ведь потом это будет сделать крайне сложно. Возможностей для аккуратной укладки проводов у Lian-Li PC-Q08 минимум, но ожидать большего от корпуса таких размеров не приходится.

Lian-Li PC-Q08

Дополнительные крепежные рамки на задней панели корпуса предохраняют алюминиевые стенки PC-Q08 от деформации под весом тяжелых современных блоков питания и видеоускорителей.

Lian-Li PC-Q08

Lian-Li PC-Q08

В последнюю очередь мы установили в систему корзину для жестких дисков и соединили все оставшиеся шлейфы. Система в сборе выглядит весьма внушительно, несмотря на миниатюрность.

Lian-Li PC-Q08

Подводя итоги данного этапа нашего знакомства с корпусом, хотелось бы отметить, что благодаря уникальному внутреннему устройству Lian-Li PC-Q08, сборка компактной производительной системы в этом корпусе потребует некоторого времени и внимательности, но не будет слишком сложной для подавляющего большинства пользователей, а опытные энтузиасты наверняка получат от этого процесса даже особое удовольствие.

Lian-Li PC-Q08

Мы же переходим к практическому тестированию Lian-Li PC-Q08, чтобы рассказать вам как корпус покажет себя в работе.

Условия тестирования

Учитывая довольно высокую стоимость и немалые размеры Lian-Li PC-Q08 в сравнении с другими решениями формата Mini-ITX, мы предположили, что большинству пользователей такой корпус не будет интересен для построения HTPC или создания небольшого офисного компьютера. Целевой аудиторией Lian-Li PC-Q08 скорее являются энтузиасты и геймеры, которые хотят собрать максимально мощную систему в компактном корпусе.

В составе собранной нами системы были задействованы:
  • процессор: Intel Core i7-2600K (3,4 ГГц);
  • материнская плата: Zotac H67-ITX WiFi (Intel H67 Express)
  • память: GoodRAM GY1600D364L8/4GDC (2x2GB, DDR3-1600, 8-8-8-24);
  • видеокарта: Inno3D GeForce GTX 560 Ti;
  • кулер: Box (1100–2100rpm PWM);
  • SSD-накопитель: OCZ SSD2-1AGT60G (60 ГБ);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II)
  • блок питания: Enermax EMG500AWT (500 Вт).
Тестирование проводилось в среде Windows 7 Home Premium x64. В качестве стресс-теста для процессора, чипсета и памяти использовалась программа OCCT 3.1.0, а прогрев видеокарты осуществлялся при помощи бенчмарка Devil May Cry 4. Для жесткого диска использовалось копирование папки с различной информацией, общим объемом в 11 гигабайт, с одного раздела на другой. Показания температуры процессора снимались программой Core Temp 0.99.8, винчестера — Everest, с помощью MSI Afterburner 2.1.0 мы фиксировали температуру GPU. Для снятия температуры модулей памяти и радиатора на плате использовалась панель с датчиками Scythe Kaze Master Pro. Температура в помещении составляла около 25 °C.


Результаты тестирования

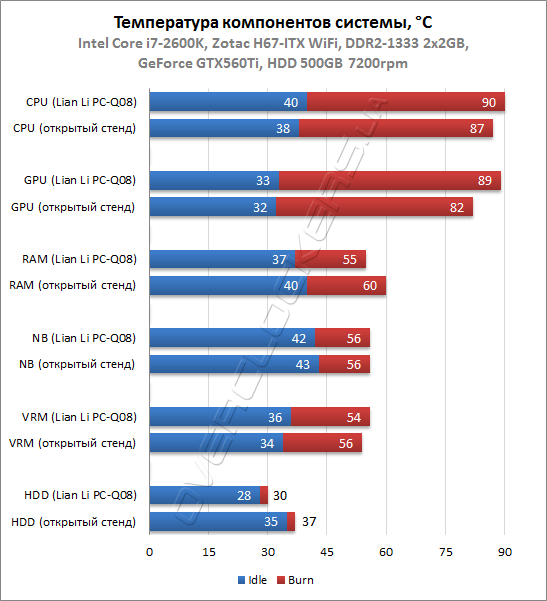

Результаты тестирования Lian-Li PC-Q08

Благодаря двум предустановленным вентиляторам, в процессе тестирования большинство компонентов тестовой системы чувствовали себя вполне комфортно. Небольшое опасение вызвали лишь температуры центрального процессора и видеокарты в режиме стресс нагрузки. И если температура GPU в целом находится в пределах нормы, то для мощного CPU в корпусе таких размеров мы бы все-таки порекомендовали использовать альтернативное охлаждение (не более 110 мм в высоту). Отдельно хочется отметить температурный режим жестких дисков — по сравнению с открытым стендом выигрыш Lian-Li PC-Q08 составляет около 7 градусов, что весьма неплохо.

Осталось добавить, что бесшумной и даже тихой, собранную нами систему назвать, к сожалению, нельзя. В режиме интернет серфинга и офисной работы, шум не слишком навязчивый, однако в игровых приложениях и бенчмарках, системный блок «гудел» уже очень заметно. Возможным выходом в этой ситуации является использование для сборки подобного компьютера максимально эффективных компактных систем охлаждения для CPU и видеокарты, а также замена штатных вентиляторов на более тихие решения. При грамотном подходе это позволит улучшить охлаждение системы в целом и одновременно уменьшить уровень шума, но обойдётся энтузиасту в круглую сумму.


Выводы

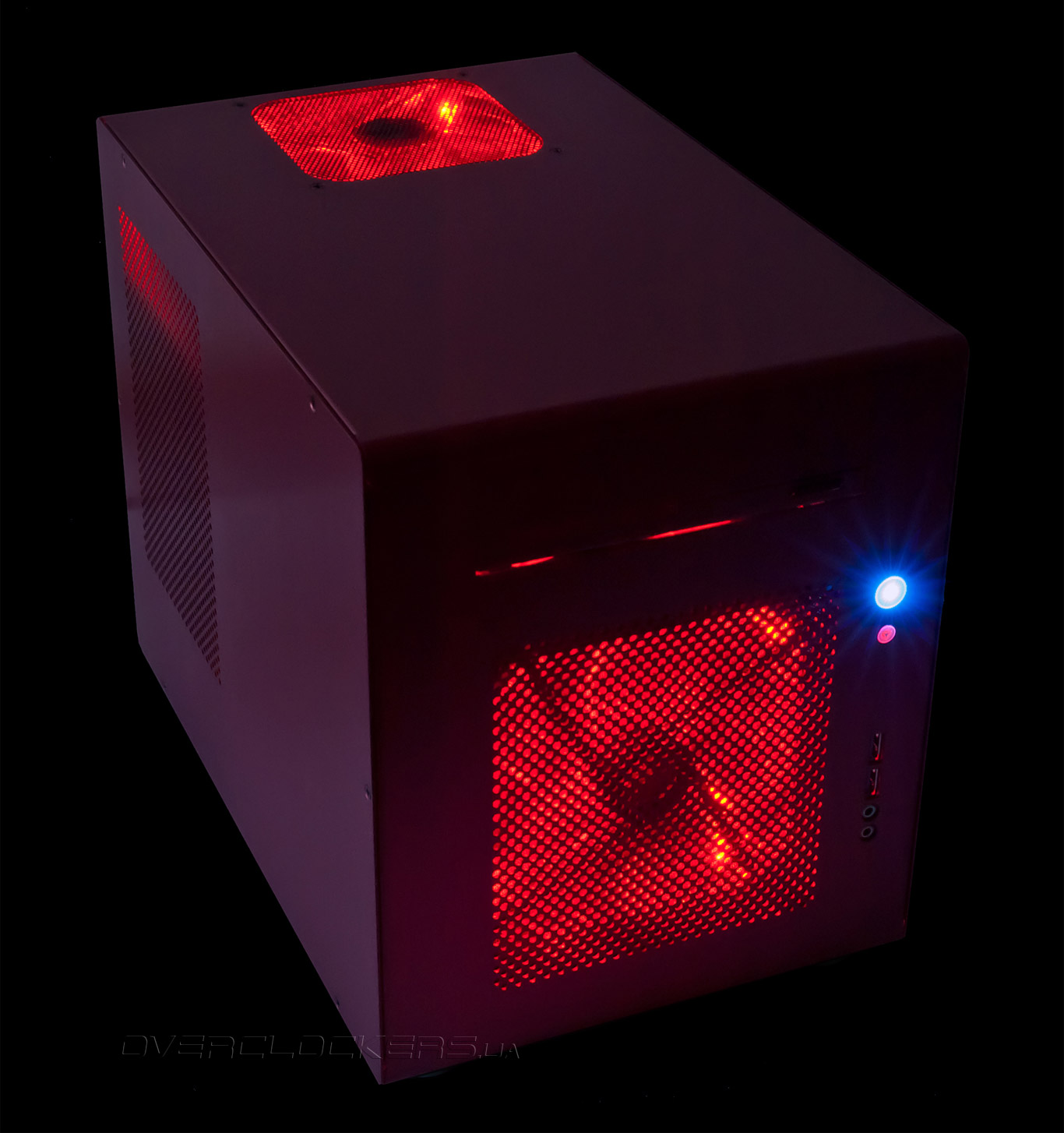

Как мы выяснили в процессе сегодняшнего тестирования построение компактной производительной системы, которую без оговорок можно назвать универсальной и даже игровой, на сегодня задача вполне реальная, а корпус Lian-Li PC-Q08 отлично подходит для сборки такого компьютера.

Lian-Li PC-Q08

Также как и другие решения от тайваньской компании, PC-Q08 изготовлен из качественных материалов, имеет лаконичный, но привлекательный внешний вид, и что немаловажно, функциональность шасси также находится на высшем уровне. Далеко не каждый корпус формата Mini Tower может предложить пользователю возможность установки ATX блока питания, шести 3,5" накопителей и мощного видеоускорителя с двухслотовой системой охлаждения.

Впрочем, как всегда, не обошлось и без недостатков. В первую очередь для потенциальных покупателей цена в $150 за корпус такого размера может показаться чересчур высокой. Также далеко не всем понравится назойливая подсветка предустановленных вентиляторов, отключить которую нет возможности, а любители максимальной тишины будут вынуждены либо замедлять штатные вентиляторы, либо заменить их на более эффективные модели. В этом случае также актуальным становится вопрос охлаждения мощных центральных процессоров, которому в Lian-Li PC-Q08 уделили не так много внимания, как хотелось бы.

Несмотря на все перечисленные выше особенности, Lian-Li PC-Q08 наверняка не разочарует взыскательного и опытного энтузиаста, который собирает миниатюрную систему. Остается лишь пожелать инженерам компании Lian-Li не останавливаться на достигнутом результате, и в будущем представить еще более удачную модель компактного корпуса для производительных систем.
