Маленький принц. Обзор Mini-Tower корпуса Lian-Li PC-A04

Сборка

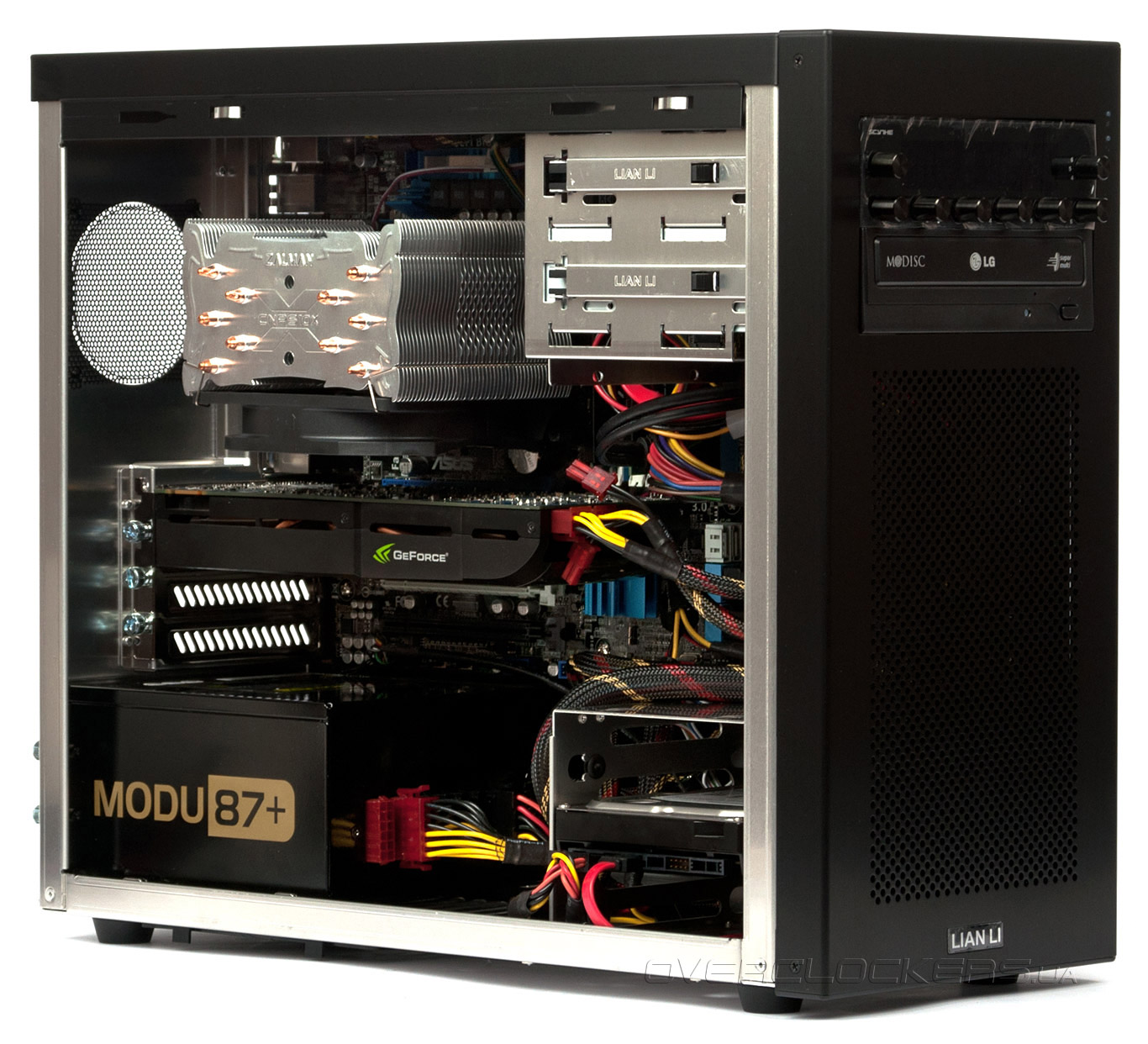

Для оценки практических качеств корпуса Lian Li PC-A04 мы собрали в нем игровую систему средней руки на базе процессора Core i7-2600K и видеокарты Inno3D GeForce GTX 560 Ti референсного дизайна.

Lian-Li PC-A04

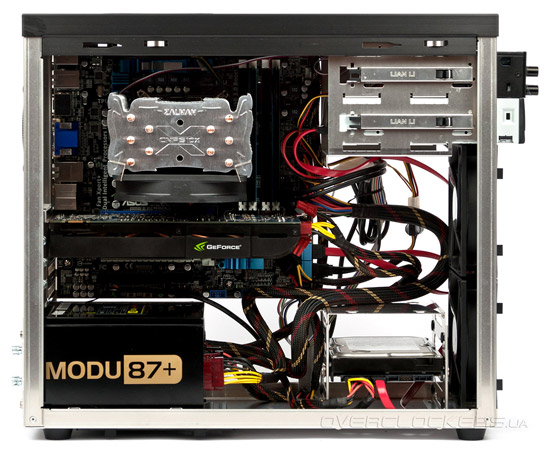

Порядок установки комплектующих таков: на материнскую плату с CPU водружается кулер (в нашем случае любимец публики Zalman CNPS10X Performa высотой 152 мм), затем M/B прикручивается к поддону, после чего свои законные места занимают 3,5” и 5,25” устройства, блок питания и видеокарта.

Lian-Li PC-A04

Скрыть паутину проводов не удастся никак, а потому БП с модульным подключением кабелей будет предпочтительнее обычного.

Lian-Li PC-A04

Оптический дисковод и многофункциональная панель Scythe надежно фиксируются защелками (см. выше). Впрочем, привод можно и прикрутить — дело вкуса.

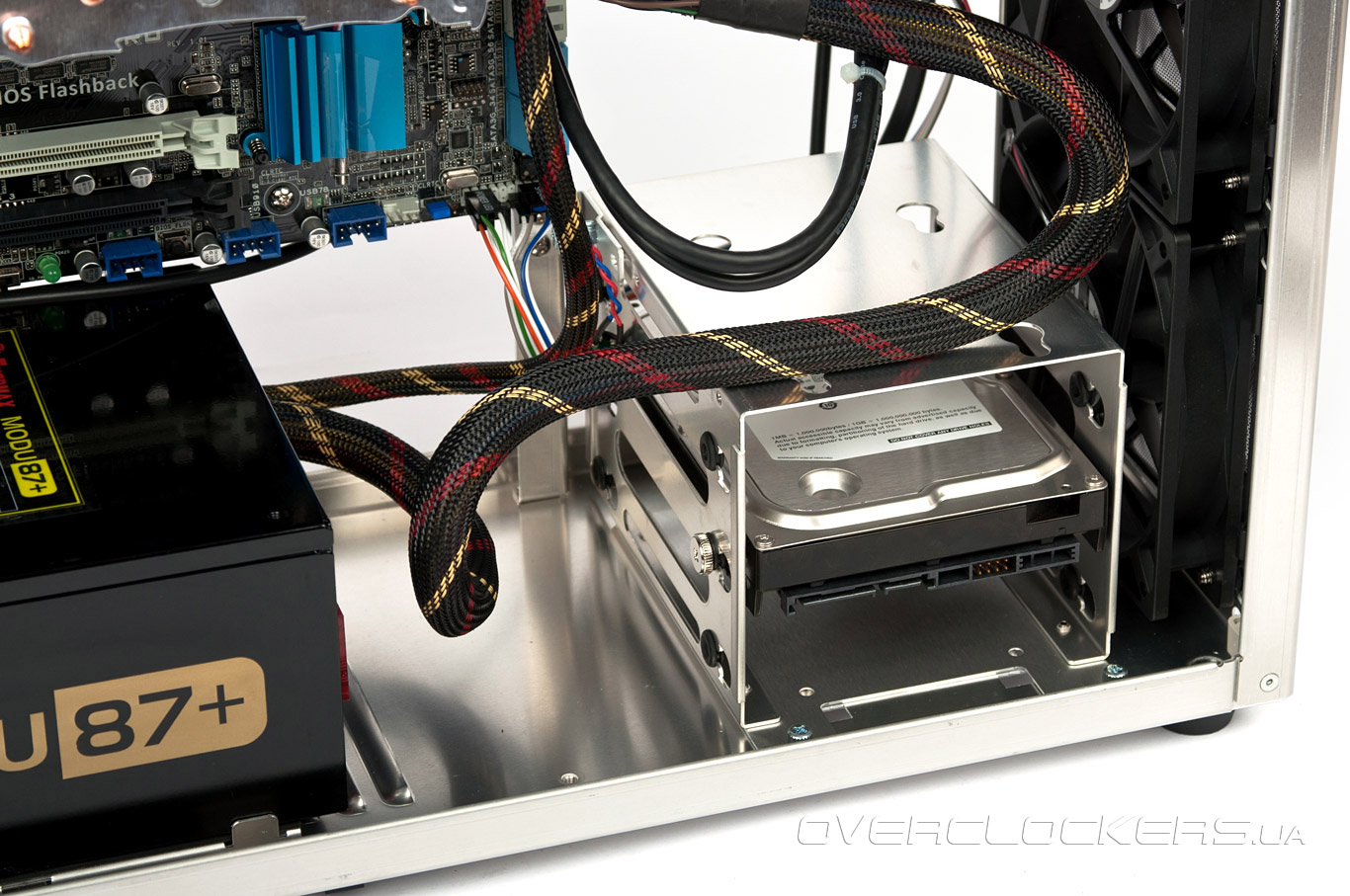

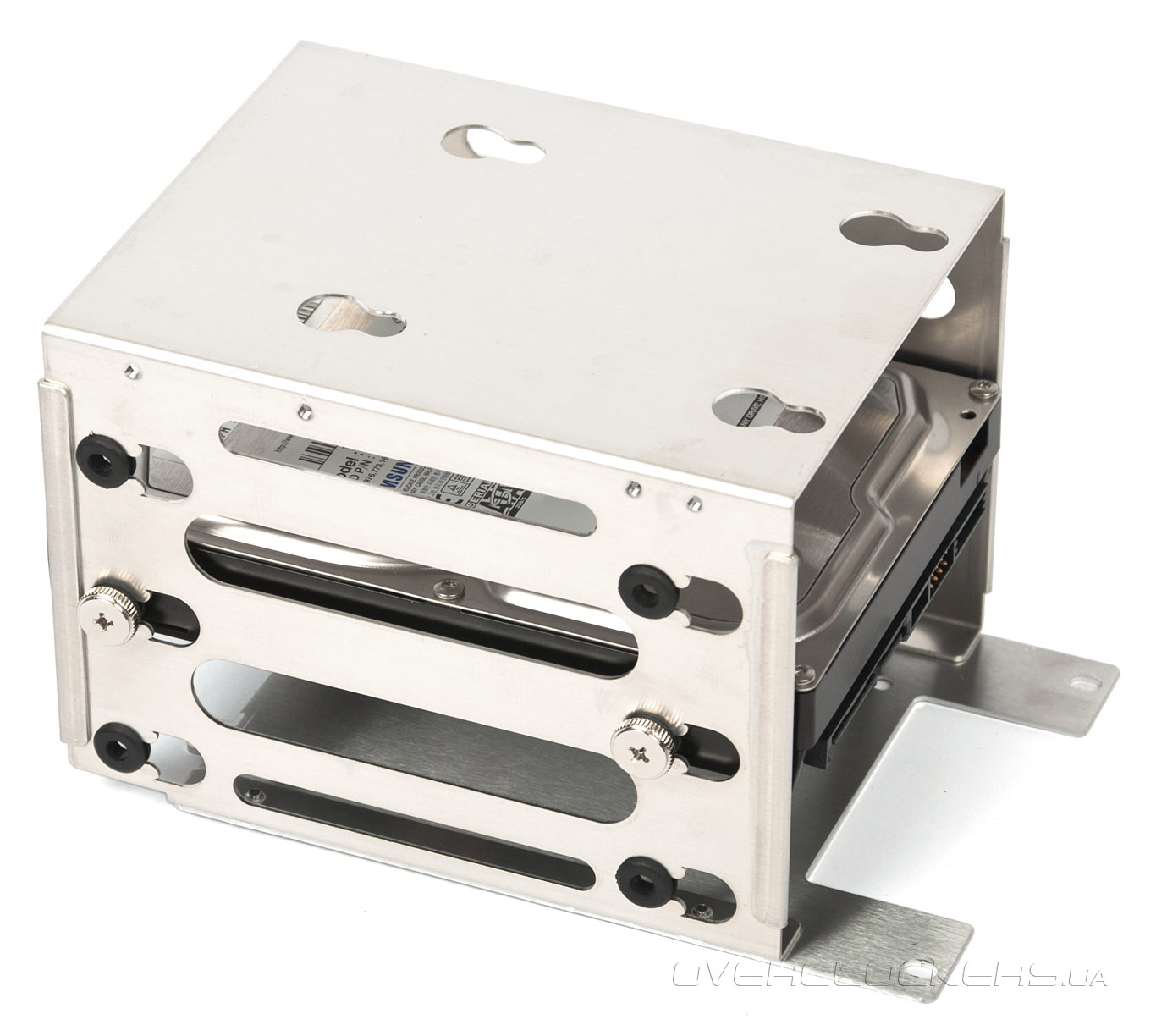

Между жестким диском и крепежными винтами имеются резиновые прокладки — снаружи и внутри корзины. Это уменьшает вибрацию, передаваемую от винчестера стенкам шасси.

Lian-Li PC-A04

Сверху на корзину можно инсталлировать «загрузочный» SSD. Заметим, что расстояние между корзиной и вентиляторами передней панели минимально, соответственно, для монтажа HDD данный блок придется вынуть из корпуса.

Lian-Li PC-A04

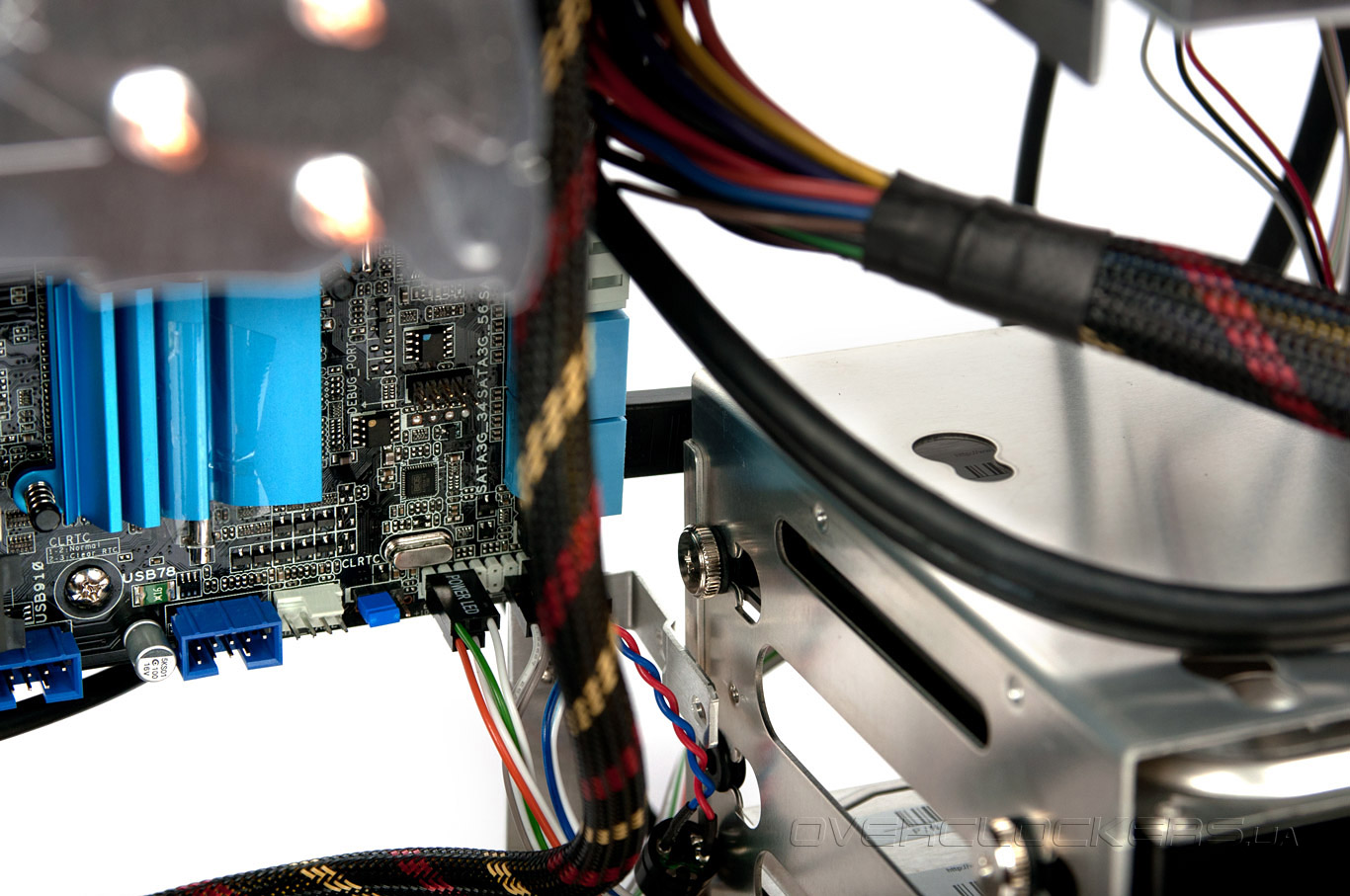

И в двух словах опишем трудности, с которыми нам пришлось столкнуться при сборке тестового ПК. Главный изъян Lian Li PC-A04 — малый размер поддона для материнской платы. Как выяснилось, для одной из ходовых моделей — ASUS P8Z77-M Pro со стандартными габаритами Micro-ATX (244x244) мм — наш «подопытный» тесноват. В чем это проявляется? Во-первых, горизонтальные разъемы SATA находятся слишком близко к корзинам для 3,5-дюймовых накопителей.

Lian-Li PC-A04

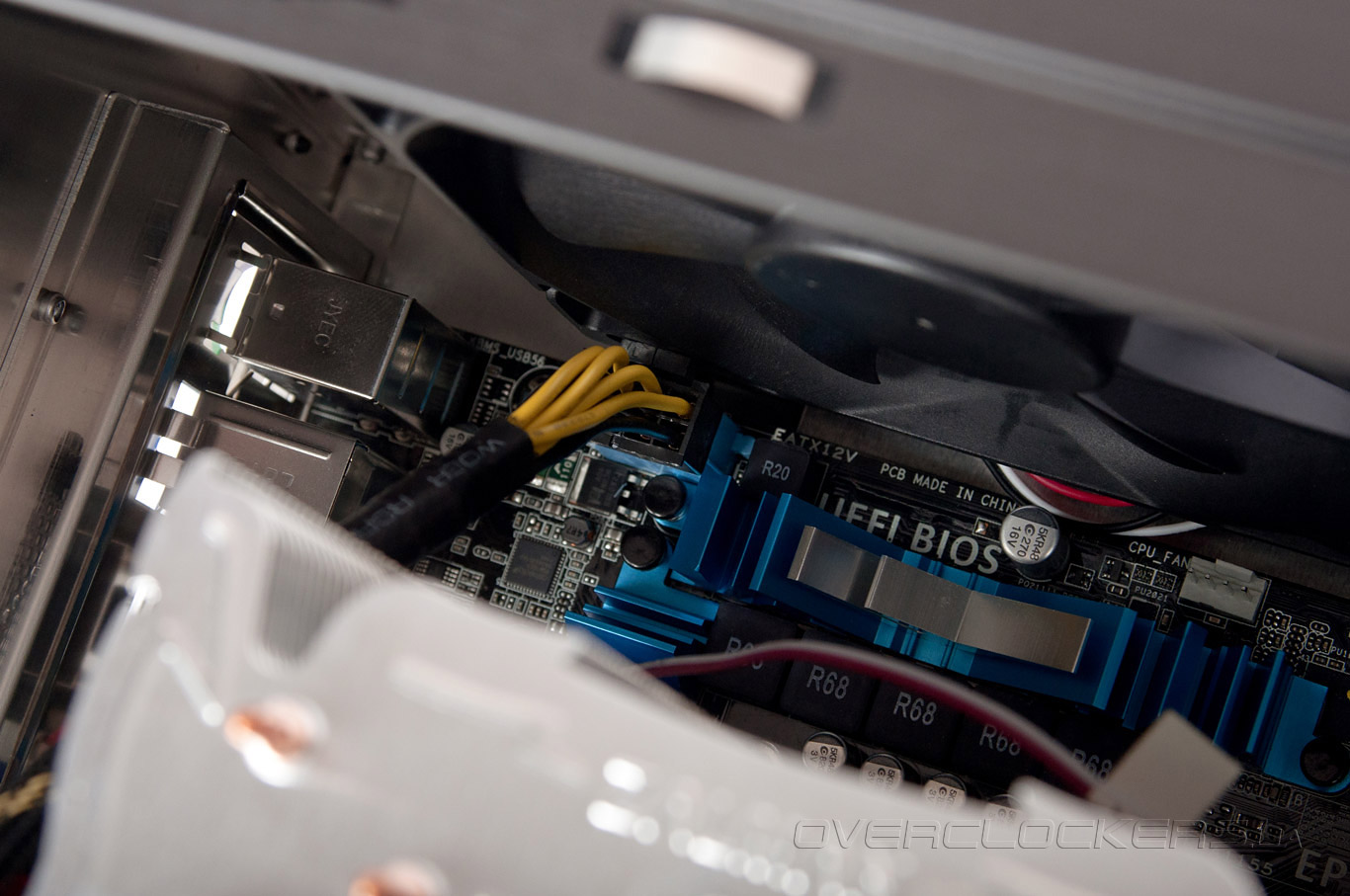

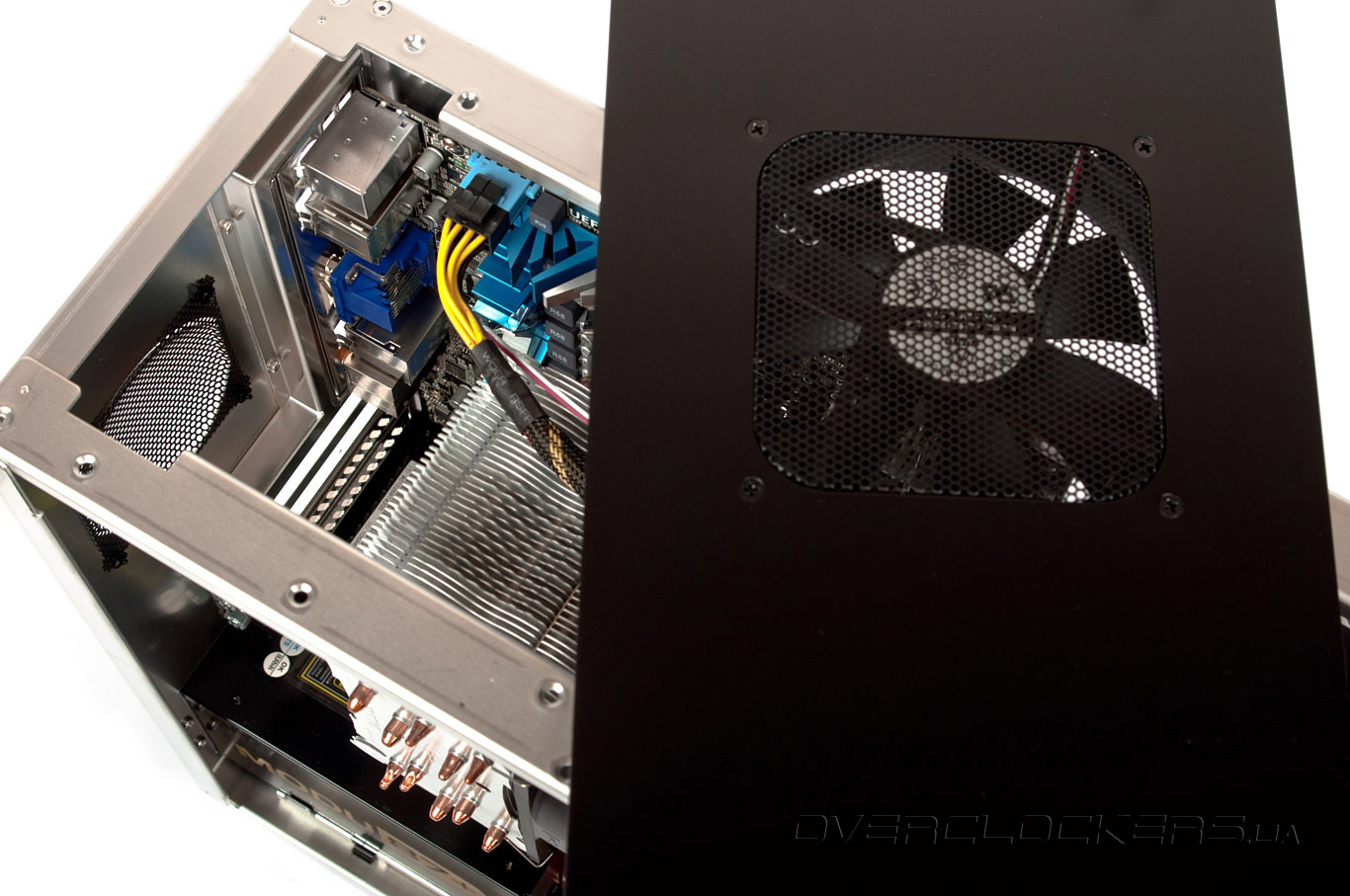

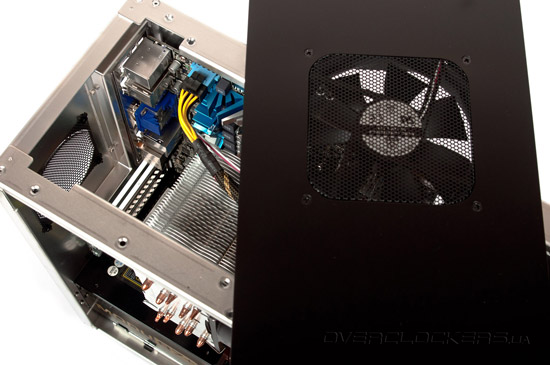

Во-вторых, фиксатор кабеля EPS12V оказался в миллиметрах от верхнего корпусного вентилятора.

Lian-Li PC-A04

С учетом того, что плохой контакт чреват «выгоранием» разъема на системной плате, перед подключением EPS12V лучше предварительно снять крышку корпуса.

Lian-Li PC-A04

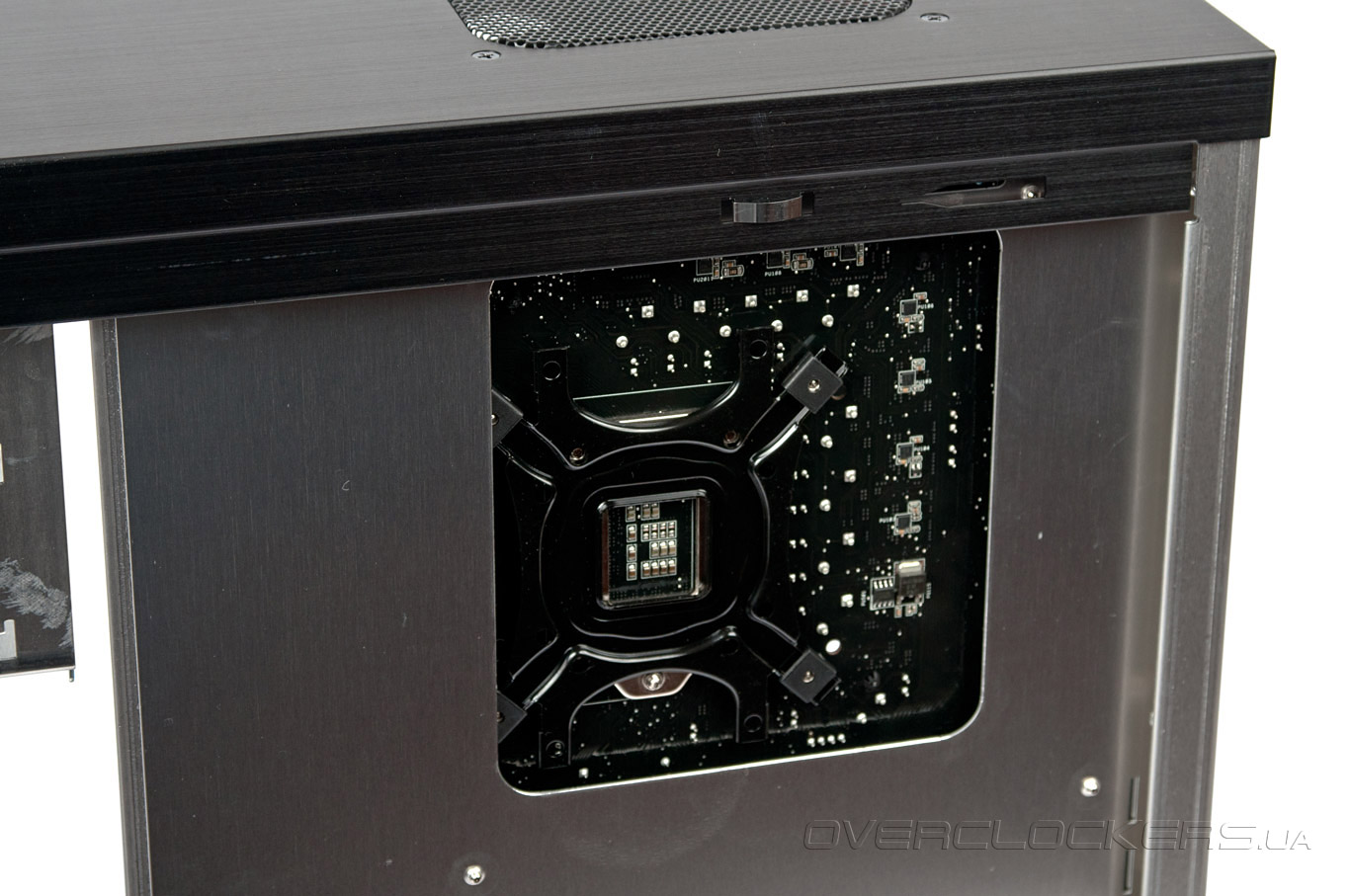

Не повезло нам и с местонахождением усилительной пластины (бэкплейта) под процессором. Производить какие-либо манипуляции с кулером через такое «окно» в металле крайне затруднительно.

Lian-Li PC-A04

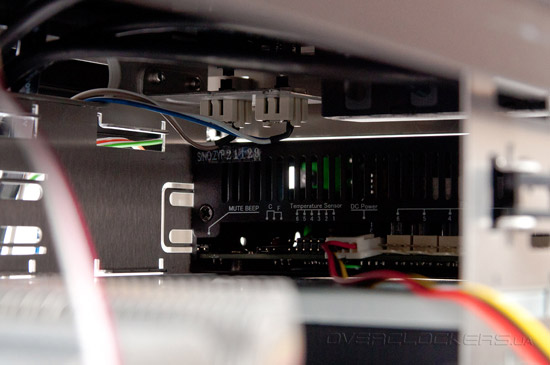

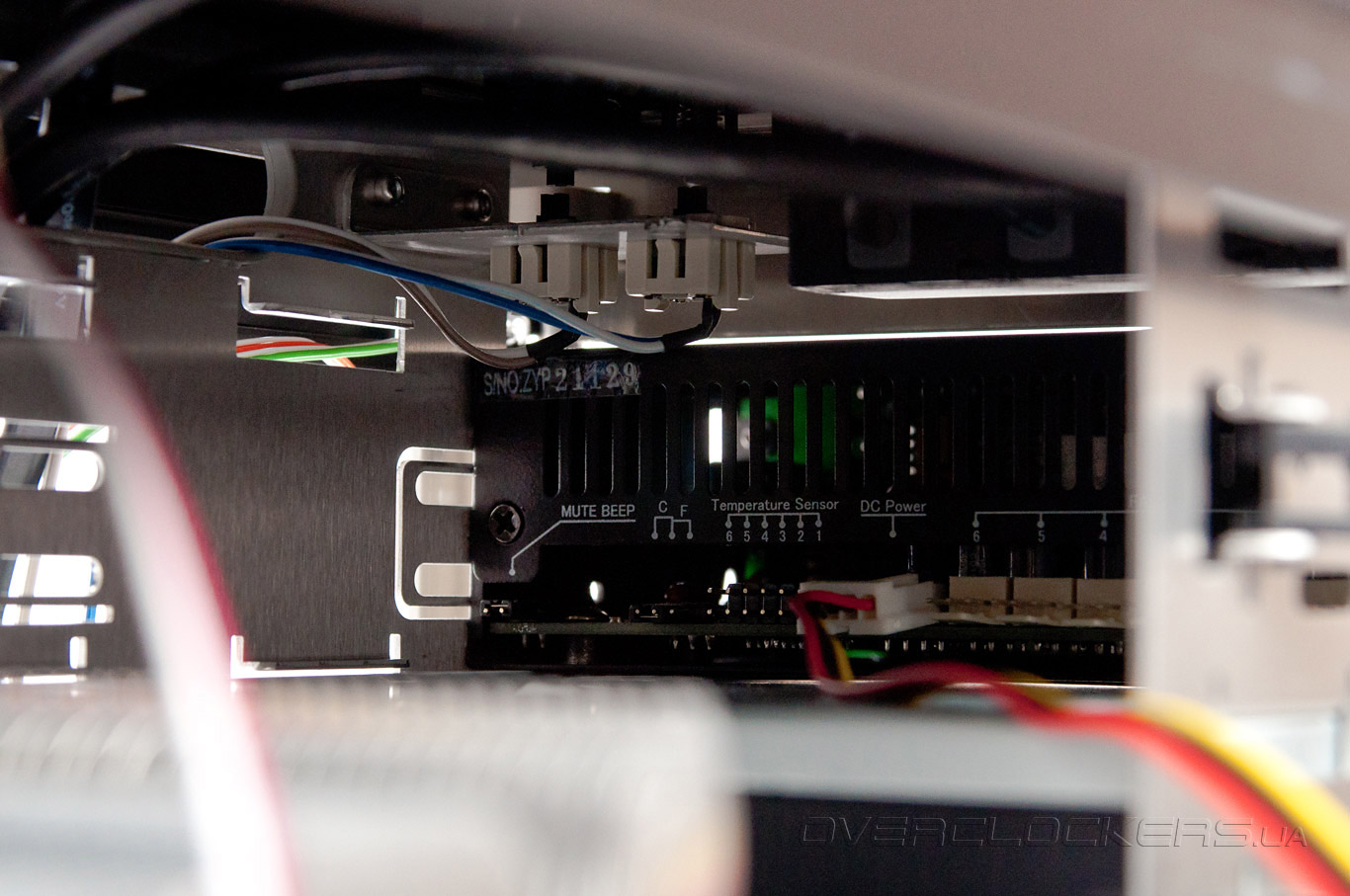

Перед тем как задействовать верхний 5,25-дюймовый отсек, необходимо подогнуть провода, идущие от панели ввода-вывода.

Lian-Li PC-A04

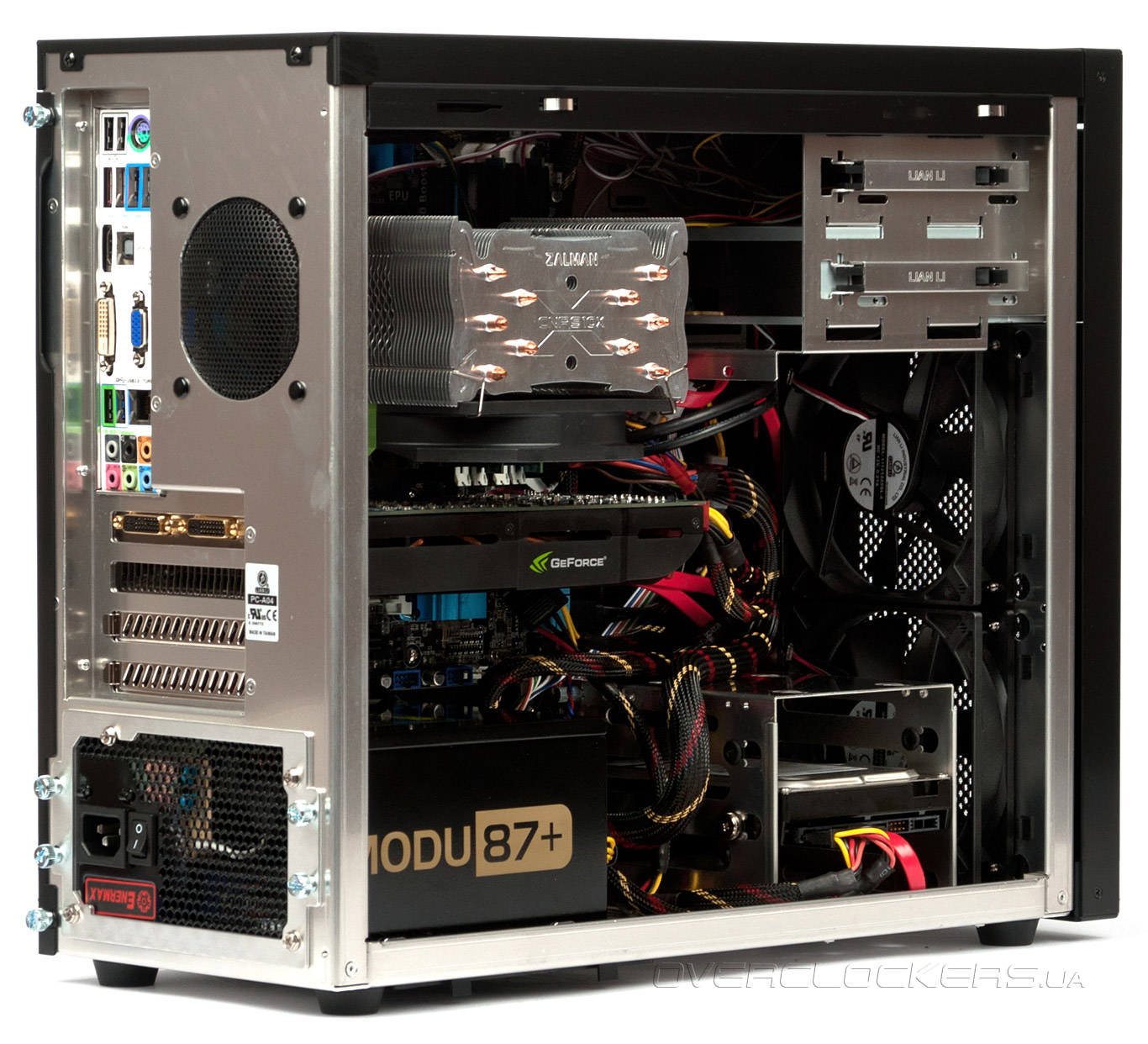

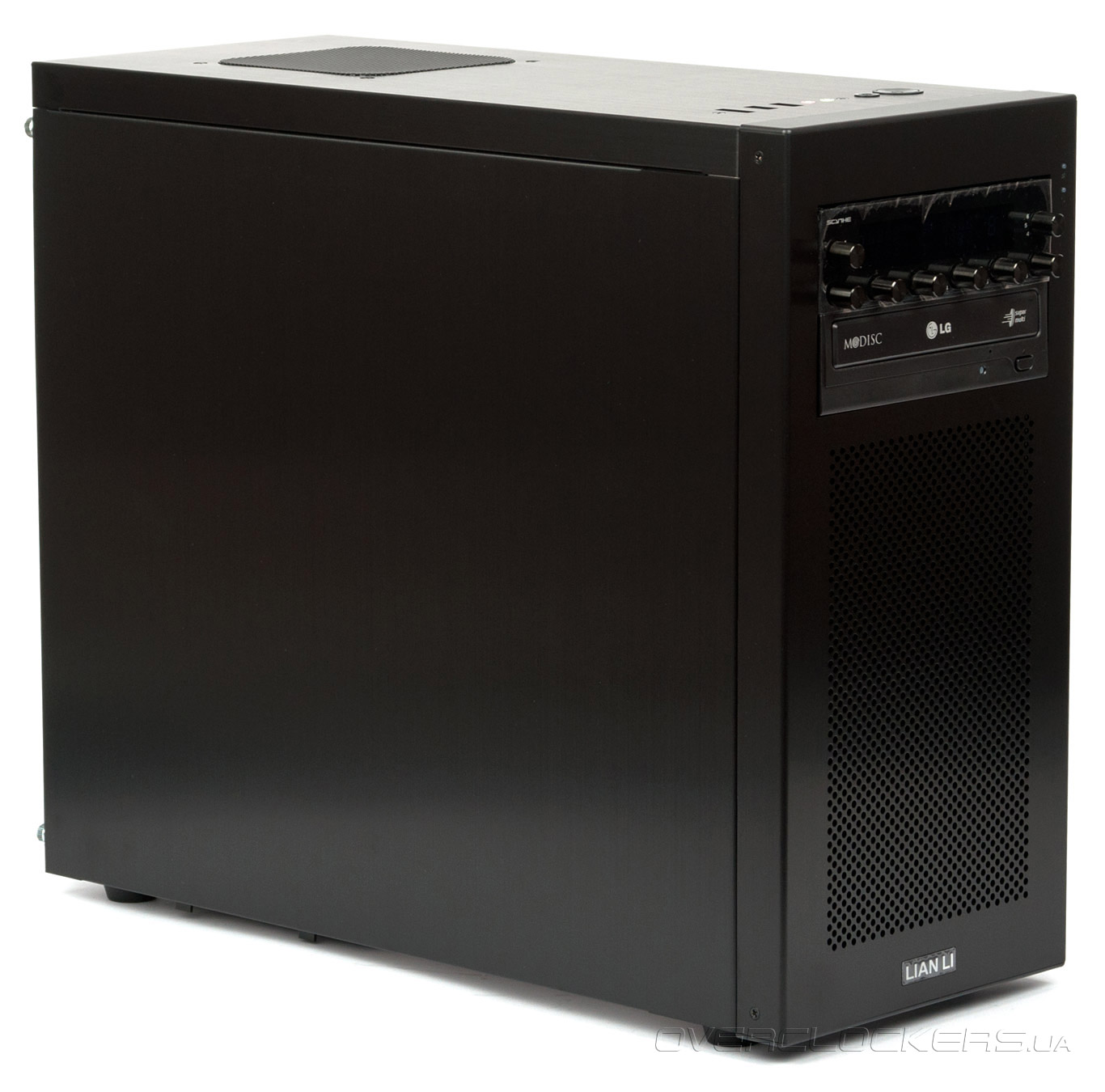

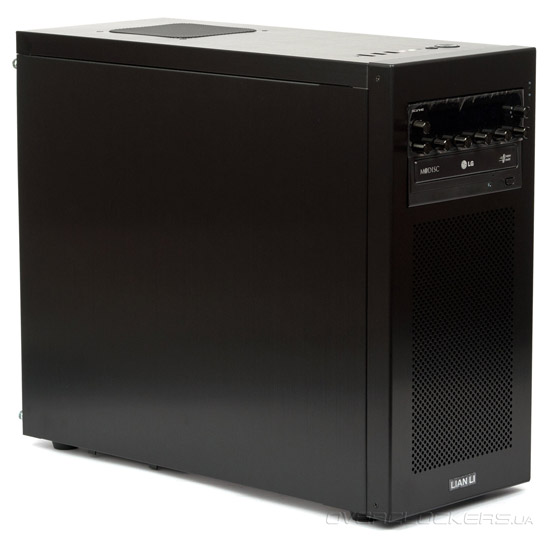

Процесс сборки системы занял чуть больше времени, чем обычно. Так или иначе, на нашу решимость проверить Lian Li PC-A04 в деле это никак не повлияло.

Lian-Li PC-A04


Условия тестирования

Тестовый стенд включал следующее оборудование:
  • процессор: Core i7-2600K (3,4@4,5 ГГц, HT, 1,35 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77 Express);
  • память: GoodRAM GY1600D364L8/4GDC (2x2 ГБ, DDR3-1600, 9-9-9-27-1T);
  • видеокарта: Inno3D GeForce GTX 560 Ti;
  • кулер: Zalman CNPS10X Performa (~1500 об/мин);
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Enermax MODU87+ 500W.
Испытание эффективности охлаждения компонентов системы внутри Lian Li PC-A04 проводилось при температуре в помещении, равной 25 °C. В состав программного обеспечения вошли ОС Windows 7 Home Premium (64-бит), стресс-тест OCCT 3.1.0 для процессора, чипсета и памяти и графический бенчмарк Devil May Cry 4 с максимальными настройками качества. Жесткий диск нагружался копированием набора файлов различного объема (общий — 11,6 ГБ) из одного раздела в другой. Показания температурных датчиков считывались ПО Core Temp 1.0 RC3 (для процессора) и AIDA64 (для винчестера). Многофункциональная панель Scythe Kaze Master Pro отображала температуры модулей памяти и радиаторов, охлаждающих чипсет и элементы подсистемы питания CPU.


Результаты тестирования

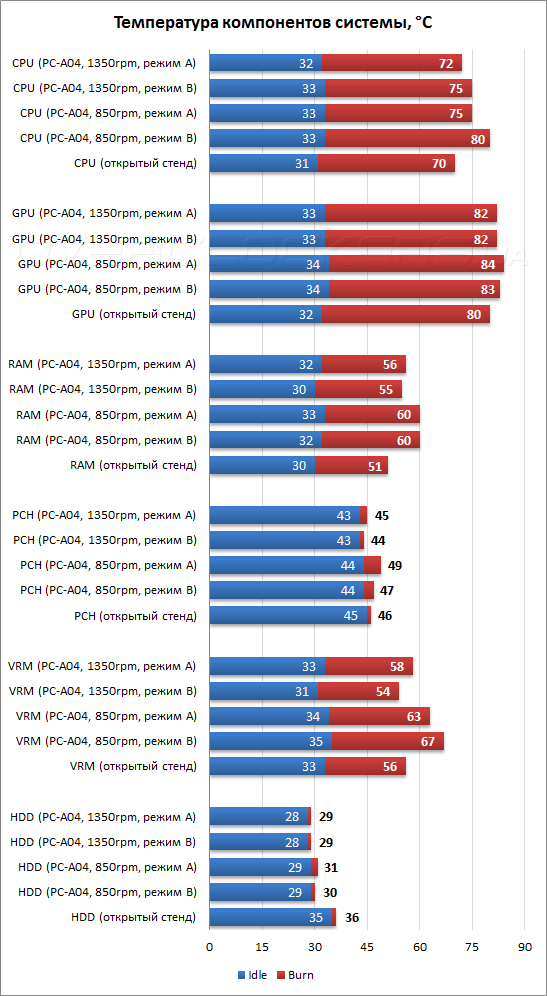

Замеры температур проводились на открытом стенде, при скорости предустановленных вентиляторов в 850 и 1350 об/мин, а также с вентилятором процессорного кулера, обращенным к задней (режим A) и верхней (режим B) стенкам шасси.

Тестирование Lian-Li PC-A04

Вне корпуса все узлы системы, кроме HDD и чипсета, греются меньше, чем в Lian Li PC-A04. Впрочем, разница невелика, что говорит о грамотной организации воздушных потоков. Эксперимент по расположению вентилятора воздушным потоком к верхней панели нельзя назвать удачным: температура процессора повысилась на 3—5 °C по сравнению с основным режимом A. При малых оборотах системных вентиляторов (850 об/мин) дополнительный нагрев комплектующих несущественен, однако если вы планируете эксплуатировать свое «железо» на пределе, то лучшим выбором, скорее всего, станет производительный режим с номинальной скоростью вращения.


Выводы

В целом, несмотря на мелкие недочеты, Lian Li PC-A04 оставляет приятное впечатление. Производитель позаботился о том, чтобы владелец корпуса не испытывал дискомфорта от шума или вибрации компонентов ПК и не был вынужден регулярно чистить радиаторы систем охлаждения от накопившейся пыли. Для тех, кому инженерные решения Lian Li в новинку, прилагается подробная инструкция по сборке системы. Широко известен и скрупулезный подход тайваньцев к наполнению официального сайта, где описывается каждая деталь корпуса.

Ценовую политику компании в отношении данного продукта можно назвать «щадящей» — он стоит 120—125 долларов притом, что в прошлые годы за алюминиевый корпус нужно было выложить несколько сотен. Хотя в конструктивном плане PC-A04, очевидно, выглядит попроще знаменитых предшественников.

Продажи изделия начались достаточно давно, и, по-видимому, наши рекомендации инженерам Lian Li будут запоздалыми. Но все же отметим, что площадь поддона материнской платы могла бы быть немного больше; не совсем удачно расположено отверстие под «бэкплейт», да и высоты 140 мм, отведенной под установку CPU-кулера, не хватит многим «башням». С другой стороны, на базе Lian Li PC-A04 можно построить как игровой ПК, так и домашний сервер с RAID-массивом из семи накопителей, что нетипично для большинства Mini-Tower. Соотношение числа посадочных мест для винчестеров и оптических приводов видится нам оптимальным.

Кстати, если вам нужен корпус поменьше, то рекомендуем обратить внимание на рассмотренный нами ранее Lian Li PC-Q11 для систем Mini-ITX.
