Обзор корпуса Gamdias Mars M1

Бренд Gamdias дебютировал на мировых рынках в 2012 году и на тот момент в основе его ассортимента была игровая периферия. В наших широтах она появлялась лет шесть тому назад и с тех пор мало кому была известна. Сейчас же планируется возвращение, но уже не с мышами и клавиатурами, а с корпусами, блоками питания и, возможно, системами охлаждения. К нам попало шасси Gamdias Mars M1, которое мы и рассмотрим в рамках данного материала.

Gamdias Mars M1

Характеристики

Модель Gamdias Mars M1
Страница продукта gamdias.com
Тип корпуса Midi-Tower
Размеры, мм 478 (В) x 210 (Ш) x 413 (Г)
Материал Сталь, ABS пластик, алюминий, закаленное стекло (4 мм)
Вес, кг 6,6
Цвет Черный
Форм-фактор E-ATX, ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 2+2 (два 2,5″ диска можно поставить вместо 3,5″)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 / 140 мм, 2 х 200 мм
верхние — 2 х 120 / 140 мм
внутренние — 2 х 120 мм
задний — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 2.0, 1 x USB 3.0, два 3,5-мм разъема для микрофона и наушников
Прочее Левая боковая панель из закаленного стекла, светодиодная лента с ARGB-подсветкой по центру фронтальной панели, магнитный пылевой фильтр верхней панели, фильтр БП
Средняя стоимость 1999 грн

Упаковка и комплект поставки

Коробка у корпуса вполне стандартная, с монохромной полиграфией снаружи и демпферами из пенопласта внутри. Клейкие пленки и пакет защищают содержимое от влаги и царапин, а ручки по бокам позволяют относительно удобно переносить данный товар. Из примечательных моментов стоит отметить QR-код на верхней крышке, проследовав по которому можно загрузить инструкцию по сборке.

Gamdias Mars M1Gamdias Mars M1

Комплект деталей выглядит скромно, тут есть следующие запчасти:

  • пять одноразовых пластиковых кабельных стяжек;
  • диагностический динамик;
  • два длинных винта для вентиляторов;
  • переходник под отвертку для монтажа стоек материнской платы;
  • три стойки материнской платы (остальные шесть предустановлены в поддоне);
  • шесть шурупов;
  • восемь корпусных шестиугольных винтов;
  • восемь винтов для 3,5″ жесткого диска;
  • 26 мелких винтиков для 2,5″ накопителей и материнской платы.

Gamdias Mars M1

Внешний вид

Gamdias Mars M1 представляет собой на вид довольно обычную «коробку», в которой визуально выделяется только фронтальная панель. Она выполнена из шлифованного алюминия и поделена посередине прямой углубленной вставкой в виде сетки, с изгибом в нижней части. Под левой стороной выреза спрятана светодиодная лента. В левом верхнем углу выгравирован логотип производителя.

Gamdias Mars M1

Внешние порты и кнопки вынесены на место вдоль правой грани верхней панели. Среди них есть большая квадратная кнопка запуска ПК, красный индикатор активности накопителей и синий индикатор питания, круглая клавиша перезагрузки системы, один порт USB 3.0, два USB 2.0, два 3,5-мм аудио разъема и круглая клавиша управления подсветкой.

Gamdias Mars M1

Левая боковая панель выполнена полностью из 4-мм закаленного стекла с легкой тонировкой. Снимается как обычная дверца, по направлению назад и в сторону. Держится сзади на двух винтах с пластиковой накатанной головкой. А вся боковая грань передней панели покрыта металлической вентиляционной решеткой с ячейками в виде кирпичиков.

Gamdias Mars M1

С обратной стороны стекло приклеено к металлическим направляющим на передней и задней грани. По периметру всех граней проходит толстая черная полоса.

Gamdias Mars M1

Правая боковина ровная, сплошная и полностью металлическая. Держится на двух винтах с пластиковой накатанной головкой. Сзади есть штампованная ручка. Боковая грань передней панели имеет вентиляционную решетку и с этой стороны.

Gamdias Mars M1

С тыльной стороны дверцы имеются приличные на вид ребра жесткости.

Gamdias Mars M1

Большая часть верхней панели занята сотовой вентиляционной решеткой, прикрытой съемным магнитным фильтром из мелкой металлической сеточки. Продолговатые посадочные отверстия для двух 120- или 140-мм вентиляторов смещены к центру и в сторону левой панели.

Gamdias Mars M1Gamdias Mars M1

Задняя панель организована стандартно. На сотовую решетку возле задних портов материнской платы можно повесить один 120-мм вентилятор и отрегулировать его по высоте в пределах 20 мм. Семь слотов расширения PCI закрыты одноразовыми вентилируемыми заглушками. Блок питания можно ориентировать как вентилятором вниз, так и вверх.

Gamdias Mars M1

На основании корпуса нет ничего особенного. Вентиляционная решетка блока питания прикрыта мелкой металлической сеточкой пылевого фильтра, для очистки которого придется укладывать шасси на бок. В передней части есть вырез для демонтажа фронтальной панели.

Gamdias Mars M1

Четыре пластиковые круглые ножки расположены по углам корпуса и имеют высоту в 19 мм. На их основании есть мягкие наклейки. Судя по форме металла, изначально здесь планировались прямоугольные ножки.

Gamdias Mars M1

Посмотрим на внутреннее устройство шасси.

Внутреннее устройство

Корпус Gamdias Mars M1 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Неофициально сюда можно поставить и E-ATX, однако в таком случае придется отказаться от внутреннего размещения вентиляторов на передней панели. Максимальная высота процессорного кулера равна 168 мм по нашим измерениям (официально — 160 мм). Оптимальная длина плат расширения во всех слотах составляет 315 мм (заявлено производителем и максимум возможно 340 мм). Предельная длина блока питания заявлена на отметке 170 мм. По факту, в зависимости от положения корзины накопителей, сюда можно поставить БП длиной 160 или 180 мм.

Gamdias Mars M1

Запас пространства под верхней панелью равен 44 мм до кромки материнской платы. Более чем достаточно для двух 120- или 140-мм вентиляторов. По части СВО наиболее вероятно, что сюда поместится 240-мм радиатор за счет смещенных посадочных отверстий. 280-мм радиаторы СВО скорее всего заденут материнскую плату.

Gamdias Mars M1

На задней панели предустановлен на вытяжку 120-мм вентилятор с семью лопастями стандартной конфигурации. Он имеет маркировку Zeta ZT1225L12S, скорость крыльчатки в районе 1200 об/мин и плоский шнур длиной в 400 мм с трехконтактным разъемом подключения к питанию. Все семь слотов расширения крепятся обычными винтами.

Gamdias Mars M1

Кожух блока питания снабжен крупной вентиляционной решеткой, на которую можно закрепить при необходимости два 120-мм пропеллера или прикрепить лотки для 2,5″ накопителей. Для протяжки проводов есть четыре отдельных отверстия, расположенных в нужных местах. Вырез перед передней панелью имеет глубину 60 мм, что позволит установить туда радиатор СВО в сборе с вентиляторами.

Gamdias Mars M1

Металлическая часть передней панели сделана правильно, на ней нет ничего лишнего, что может препятствовать движению воздуха, только посадочные отверстия для вентиляторов. Вверху остался рудимент, которой нужно будет удалить при монтаже трех 140-мм пропеллеров.

Gamdias Mars M1

Поддон материнской платы тоже организован достаточно логично. Есть крупный вырез для усилительной пластины кулера, три крупных отверстия в передней части и еще два сверху для укладки проводов, множество проушин для крепления кабельных стяжек. Запас пространства по ширине до боковой дверцы составляет 25 мм по всей плоскости. Внизу справа на металлических винтах с накатанной головкой закреплены два лотка для 2,5″ накопителей.

Gamdias Mars M1

Корзина для накопителей снимается. Держится на одном винте с накатанной головкой спереди. Её можно поставить в два положения — на 30 и 60 мм от передней панели.

Gamdias Mars M1

В корзине есть один пластиковый лоток без демпферов для 3,5″ или 2,5″ диска. Первый сюда можно просто вставить, а второй нужно будет прикручивать винтами. На саму корзину сверху, с помощью все тех же винтов, можно смонтировать ещё один 3,5″ или 2,5″ накопитель.

Gamdias Mars M1

Посадочное место блока питания в зависимости от положения корзины накопителей имеет от 190 до 210 мм пространства по длине. Этого хватит для БП длиной в 160 или 180 мм соответственно с учетом поворота проводов. Снизу для БП предусмотрено четыре небольших резиновых демпфера.

Gamdias Mars M1

Передняя панель снимается очень легко, если потянуть её за выемку снизу. Но к ней прикреплены провода подсветки, которые следует предварительно освободить перед снятием. Для кнопки управления подсветкой есть специальный размыкающийся разъем. Светодиодная лента спрятана в канале посередине, между пластиком и металлом.

Gamdias Mars M1

От ленты тянется кабель питания SATA Power, стандартный разъем управления ARGB-подсветкой +5VDG и его укороченный аналог для материнских плат от Gigabyte.

Gamdias Mars M1

Посадочные отверстия на передней панели позволяют закрепить сюда не только три 120- или 140-мм вентилятора, но даже и 200-мм модели с посадочным квадратом 154х154 мм. Правда, в последнем случае, их можно разместить только снаружи, что при текущей форме передней панели не позволит нормально забирать воздух. Вероятно, это заготовка для будущих вариаций шасси. Хотя общий запас пространства за фронтом достигает 39 мм, выступы внутри не позволят поставить сюда что-то толще, чем 25 мм в профиль. А с целью нормального воздухообмена рекомендую крепить вентиляторы только с внутренней стороны.

Gamdias Mars M1

В набор кабелей от корпуса входит четыре пары проводов от кнопок запуска и перезагрузки системы, индикатора питания и активности накопителей, колодка USB 3.0, шнур HD Audio, колодка USB 2.0 и кабель от кнопки управления подсветкой, который включается в переднюю панель. Все провода собраны в тонкие ленты (кроме USB 3.0), черного цвета и имеют достаточную для подключения длину.

Gamdias Mars M1

Перейдем к сборке системы и тепловому тесту.

Сборка

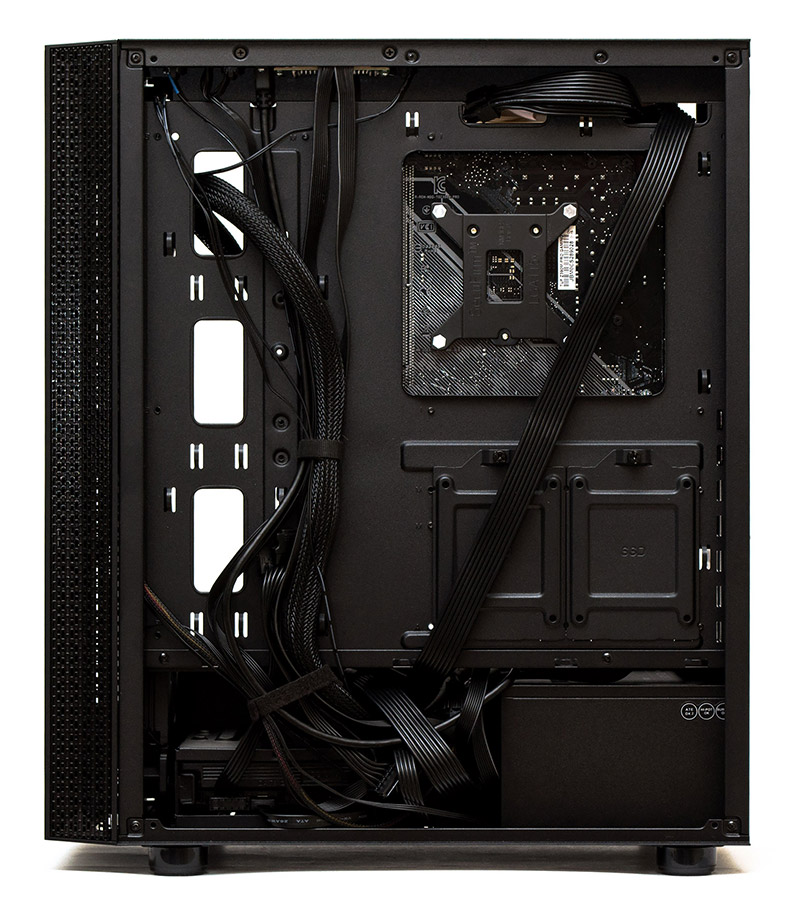

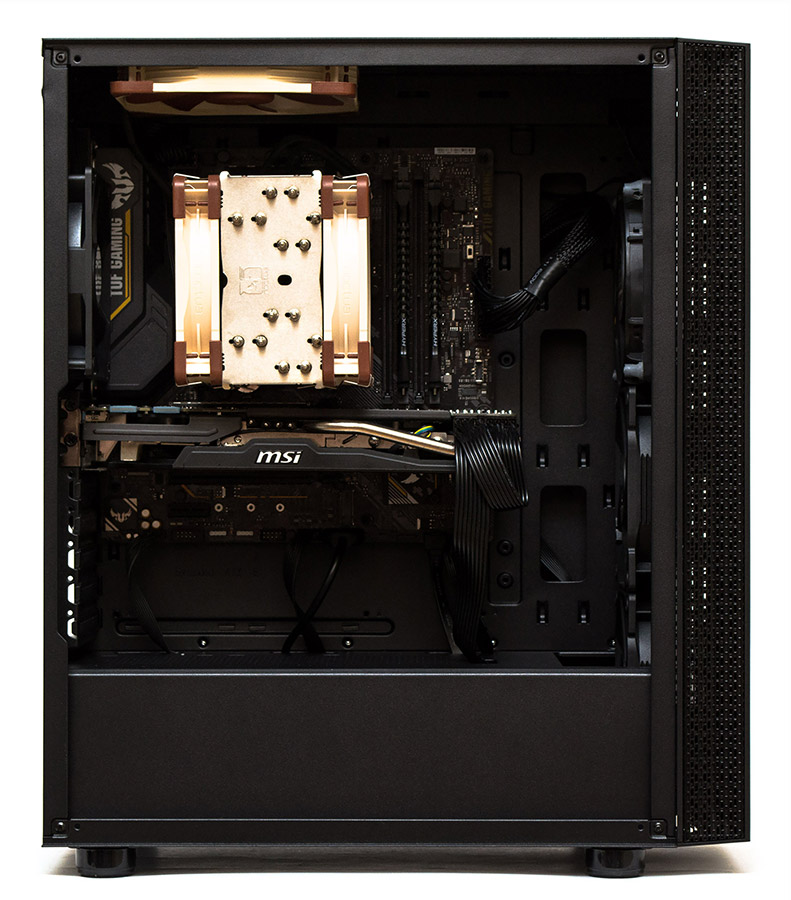

Сборка системы в корпусе Gamdias Mars M1 осуществляется очень просто и не имеет никаких нюансов. Ко всем компонентам есть прямой и открытый доступ, провода можно без проблем уложить за поддоном и свободно закрыть боковую дверцу. Корпус понравится тем, кто часто заглядывает внутрь своего шасси для чистки или апгрейда системы.

Gamdias Mars M1

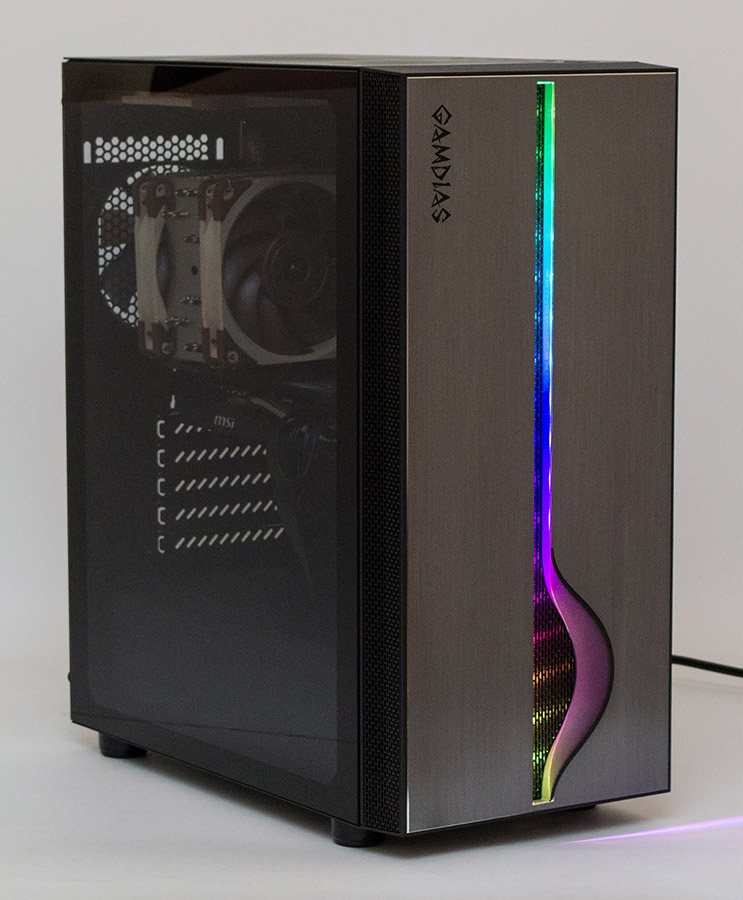

Подсветка в Gamdias Mars M1 может работать как сама по себе, так и путем синхронизации с материнскими платами через разъем +5VDG. Контроллер, способный показывать семь основных цветов радуги и шесть световых эффектов, встроен напрямую в светодиодную ленту, состоящую из 17 элементов. Лента вмонтирована под левую часть фронтальной панели по центру и полностью освещает выемку. Если смотреть на все это слева, то выглядит хорошо, но с правой стороны будет видно слепящие диоды, либо же отражение света на расположенных рядом предметах. В автономном режиме цвета и эффекты меняются путем последовательных нажатий на кнопку Led, а переключиться на управление с материнской платы (при условии, что все провода соединены правильно) можно, если удерживать кнопку дольше трех секунд. Подсветку можно и отключить полностью. Содержимое системы хорошо просматривается через боковое окно.

Gamdias Mars M1

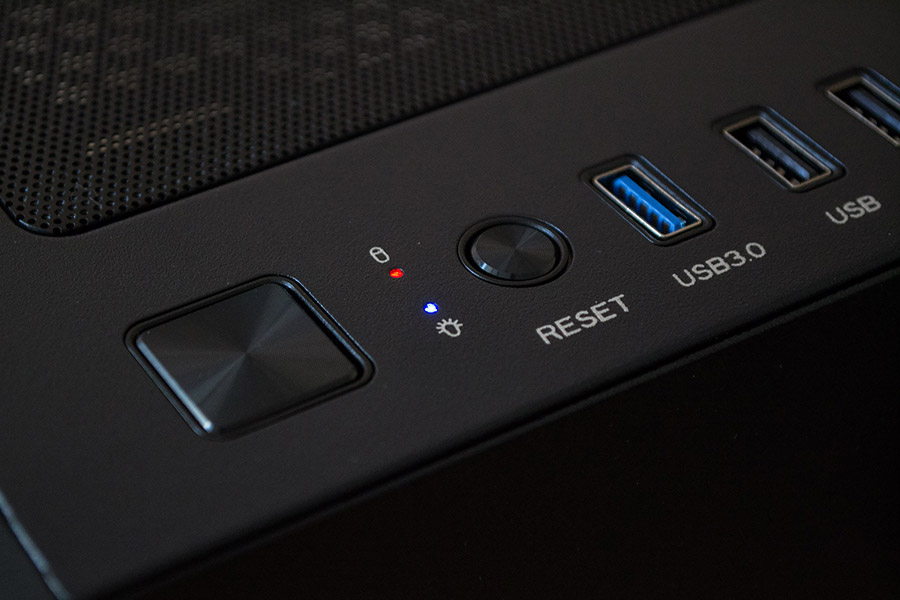

Индикаторы активности накопителей и питания системы будут слепить глаза только если смотреть на них под прямым углом.

Gamdias Mars M1

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Gamdias Mars M1 использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • дополнительный вентилятор: 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/мин, 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин, 1 x 120 мм — be quiet! Silent Wings USC (BQT T12025–LF), 1500 об/мин;
  • термоинтерфейс: Noctua NT-H1.

Gamdias Mars M1

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 414 ватта. Под верхнюю панель был установлен один вытяжной 140-мм пропеллер. На переднюю панель добавлены три 120-мм нагнетательных пропеллера. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.

Результаты тестирования

Gamdias Mars M1

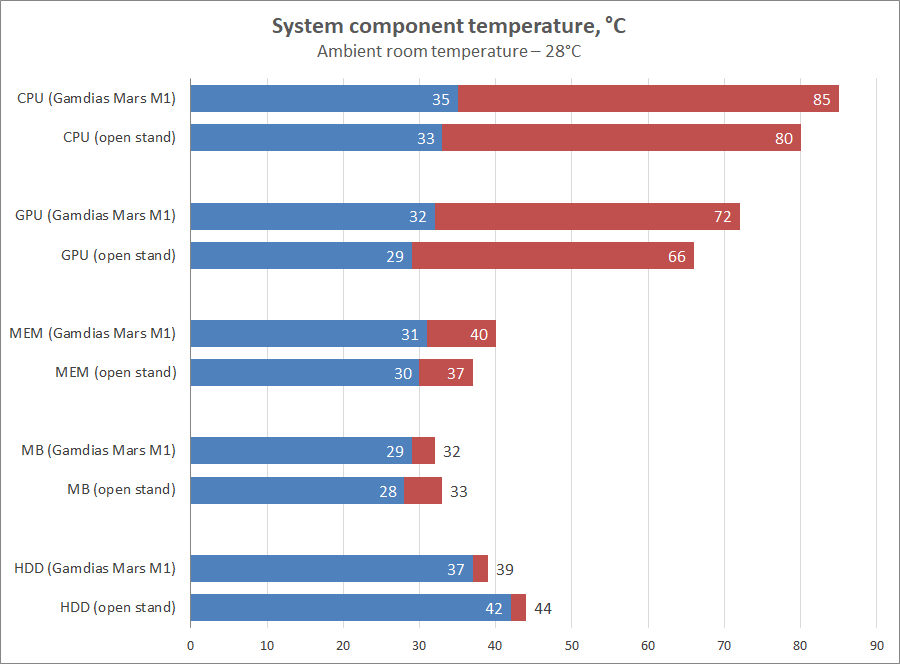

Схема охлаждения у Gamdias Mars M1 оказалась на удивление неплохой, как для корпуса с закрытой передней панелью и системой в разгоне. Да, свою роль сыграли и четыре дополнительных вентилятора, но тем не менее. Отставание по температуре процессора от открытого стенда составляет всего пять градусов, что в жарком помещении вполне нормально. Видеокарта прогревается на шесть градусов больше, что тоже не критично. Для памяти разница составляет всего три градуса, а материнская плата в корпусе проветривается на градус лучше. Жесткий диск ощущает себя отменно и вентилируется лучше на пять градусов, чем на открытом стенде. В целом, схема вентиляции в данном корпусе показала себя чуть лучше среднего, но при условии установки полного комплекта пропеллеров.

Выводы

В случае с Mars M1 компания Gamdias сделала правильную ставку и выбрала в свой ассортимент действительно неплохой «ящик». Да, он средний по всем параметрам, но зато продуманный, вместительный, легкий в плане сборки, имеет приличный внешний вид и приемлемую вентиляцию. Ну и боковое стекло, конечно же, куда же сейчас без него. И изюминку в виде яркой подсветки передней панели. Существенных недостатков у данного шасси нет.

Gamdias Mars M1 может быть рекомендован тем, кто ищет себе удобное шасси под игровую или рабочую систему в среднем ценовом сегменте. Впрочем, конкуренция там очень жесткая и есть из чего выбрать. А определяющим фактором в выборе, вероятно, станут сугубо личный вкус и симпатии к тому или иному бренду.
