Обзор корпуса Fractal Design Node 804

Двухкамерные шасси с вертикальным расположением материнской платы посередине (формат, заимствованный у древних серверных корпусов) по какой-то причине стали настоящим трендом у всех солидных производителей. За полтора года появился уже добрый десяток подобных моделей и Fractal Design не стал исключением в этом плане. Их версия, представляющая собой небольшой кубический корпус, рассчитанный на платы MicroATX, получила название Node 804. Ранее мы уже обозревали продукты из этой серии, в частности Node 304 и Node 605, предназначенные для сборки компактных мультимедийных развлекательных систем. Но, похоже, что Node 804 имеет чуть больший потенциал, чем быть просто приставкой под телевизор. Рассмотрим же его подробнее.

Fractal Design Node 804


Характеристики

Модель Fractal Design Node 804
Тип корпуса HTPC / Cube
Размеры, мм 307 (В) x 344 (Ш) x 389 (Г)
Материал ABS пластик, сталь, алюминий
Вес, кг 5,8
Цвет Черный
Форм-фактор MicroATX, Mini-ITX
Устройства 5,25″ 1 х (SlimODD c щелевой загрузкой)
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8/ 2 (есть два дополнительных места для 2,5″ или 3,5″ дисков)
Поддерживаемое количество слотов расширения 5
Вентиляторы передние — 4 х 120 мм (один 120-мм установлен)
задние — 1 х 120 и 1 х 120 / 140 мм (два 120-мм установлены)
верхние — 4 х 120 / 140 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Встроенный контроллер скорости трех вентиляторов, пылевые фильтры спереди, сверху и снизу, боковое окно


Упаковка и комплект поставки

Fractal Design не тратит лишние деньги на дизайн упаковки и ее внешность носит сугубо утилитарный характер. Ознакомившись с текстом и изображениями на бортах коробки, пользователь получит исчерпывающее представление о интерьере, экстерьере и технических характеристиках продукта. Защита от повреждений при транспортировке стандартная — два пенопластовых демпфера и пластиковый пакет. Боковое стекло корпуса заклеено с двух сторон пленками, чтобы избежать преждевременного появления царапин. Ручки для переноски тоже в наличии.

Fractal Design Node 804

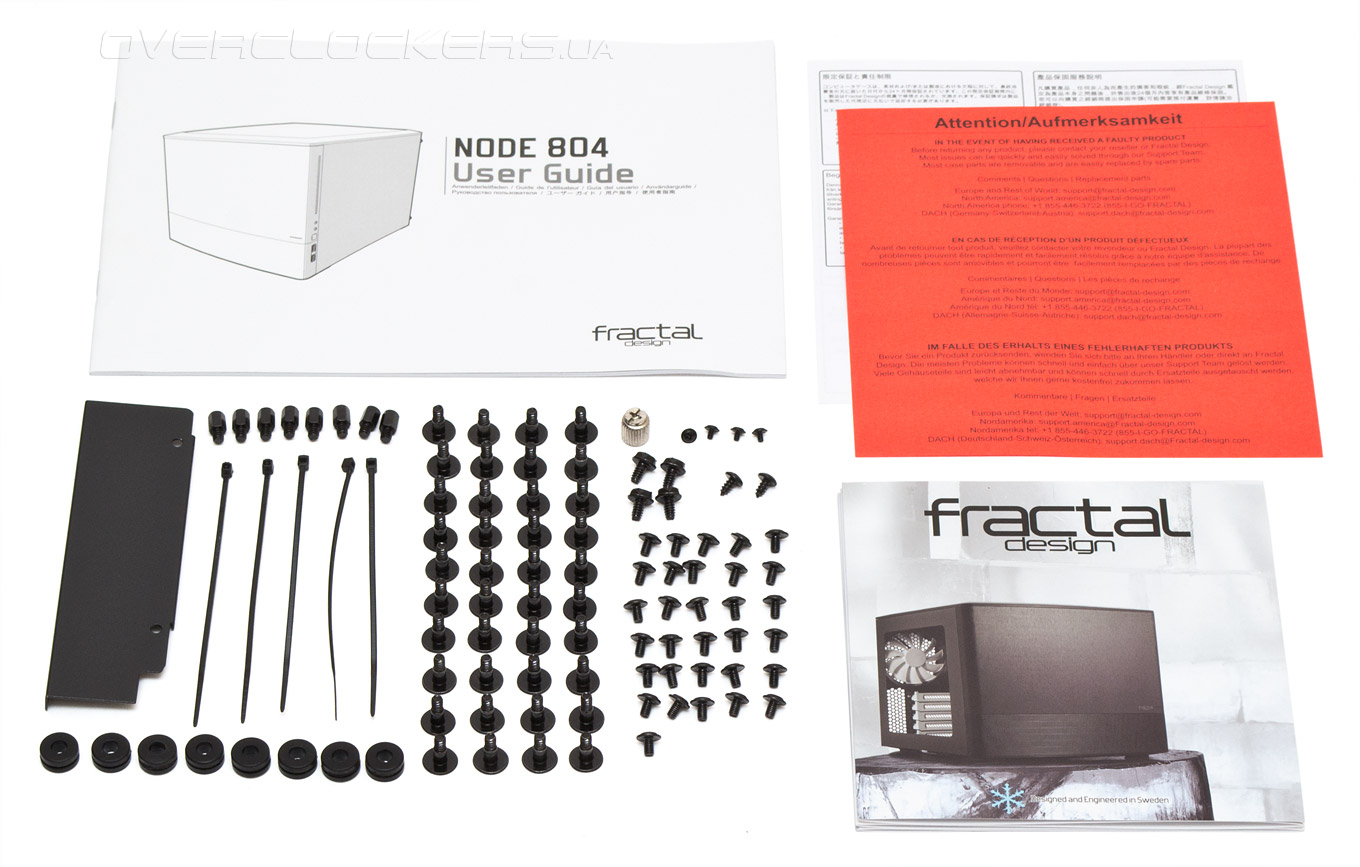

В комплект запчастей и аксессуаров к корпусу, входят:
  • инструкция по сборке, гарантийный лист и каталог продукции;
  • пять кабельных стяжек;
  • восемь стоек для материнской платы;
  • металлический переходник для монтажа стоек материнской платы;
  • планка для крепления тонкого оптического привода;
  • восемь дополнительных резиновых демпферов вибраций для 3,5″ накопителей;
  • 32 винта для 3,5″ накопителей;
  • четыре маленьких винтика для крепления тонкого оптического привода;
  • четыре винта для блока питания;
  • два шурупа для фиксации планки оптического привода;
  • 31 маленький винт для 2,5″ накопителей и материнской платы.
Fractal Design Node 804


Внешний вид

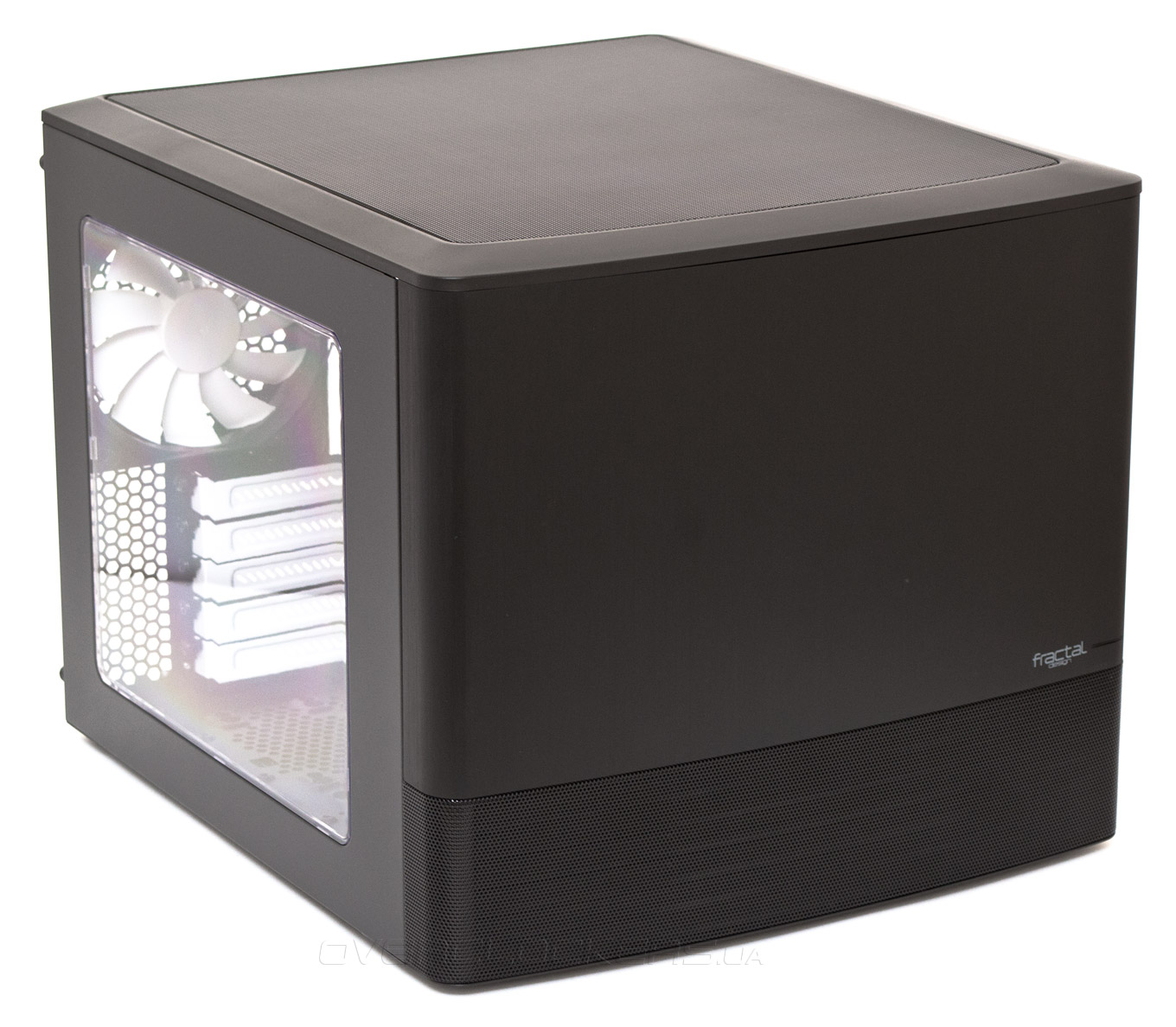

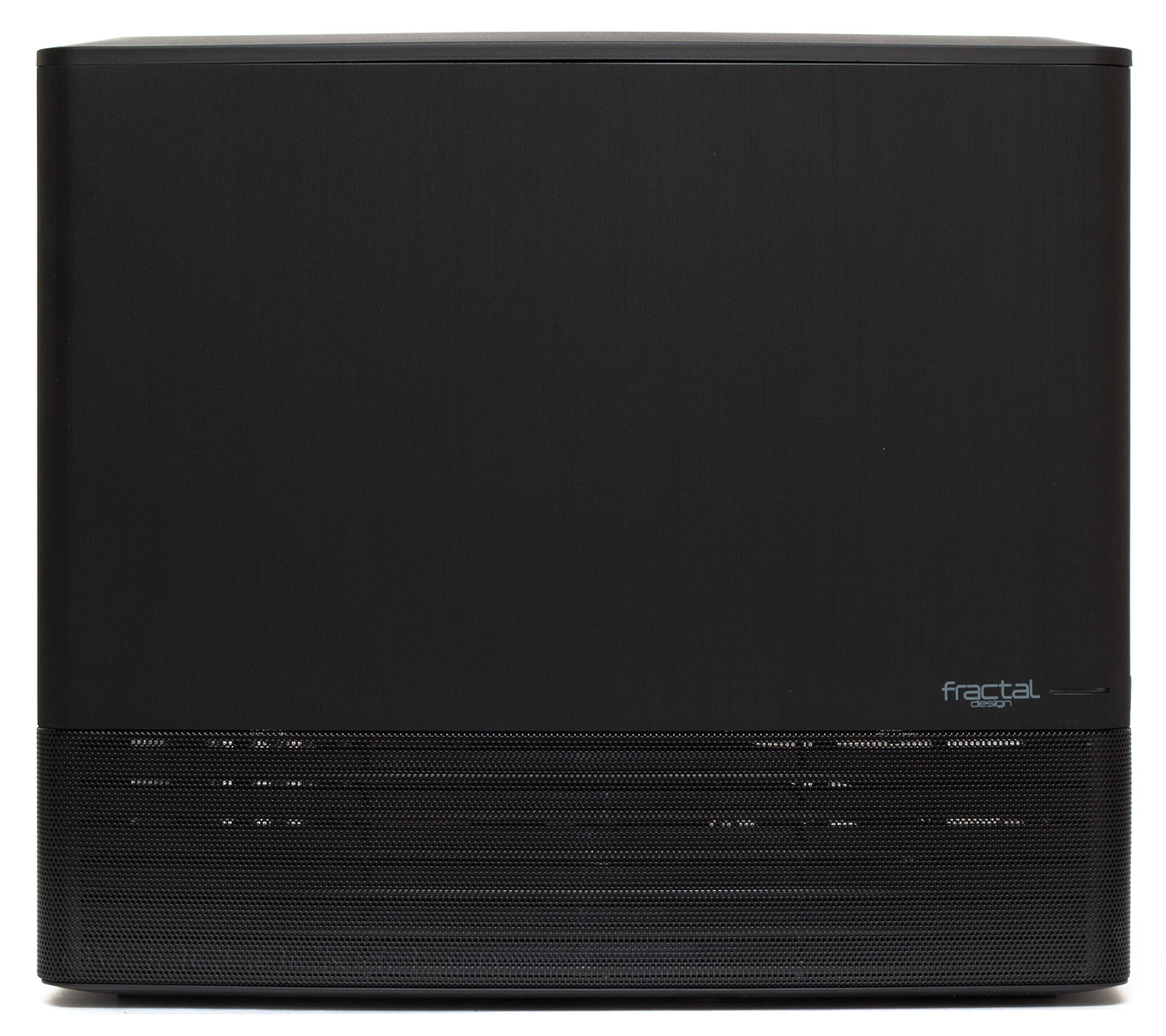

Fractal Design Node 804 выглядит как кубическое шасси средних размеров и полностью черного цвета. Притом, что назвать маленьким его сложно, визуально корпус занимает на столе совсем немного места. Закругленная по бокам передняя панель имеет лаконичный и изысканный внешний вид. Верхняя ее часть представляет собой тонкую пластину из шлифованного алюминия, наклеенную на пластиковое основание. Полоска индикатора работы системы синего цвета находится в правом нижнем углу, возле белой надписи Fractal Design. Чуть ниже протянулась мелкоячеистая вентиляционная решетка, тоже сделанная из металла, за которой виднеются наклоненные под углом в 45 градусов воздушные дефлекторы.

Fractal Design Node 804

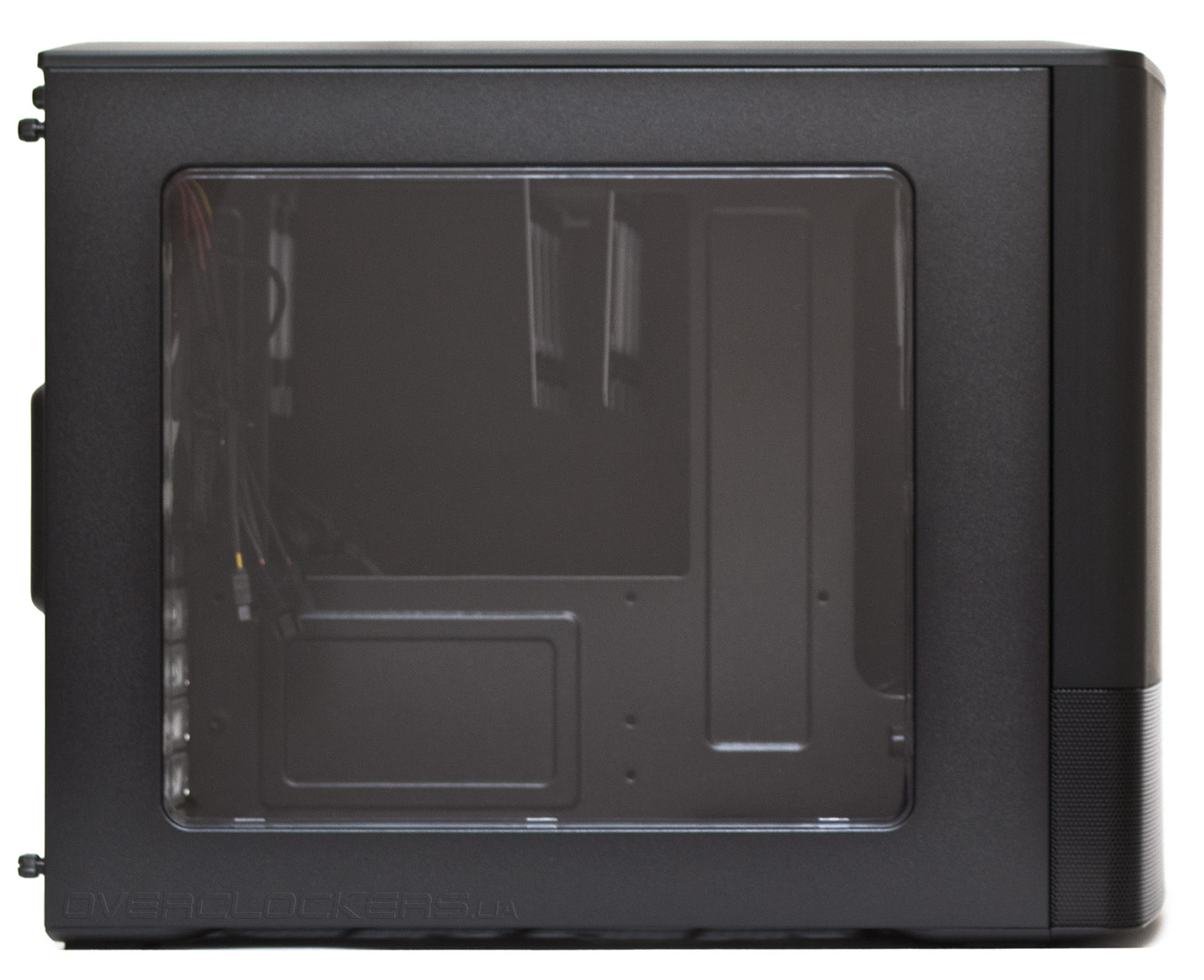

Почти всю поверхность левой дверцы занимает крупное акриловое окно, выполненное заподлицо с панелью.

Fractal Design Node 804

Внутри стекло закреплено с помощью обычных металлических загибов. Благодаря небольшим ребрам жесткости и малому размеру дверца имеет достаточно хорошую жесткость.

Fractal Design Node 804

Левая и правая дверцы оборудованы штампованными ручками и держатся с помощью винтов с накатанной головкой.

Fractal Design Node 804

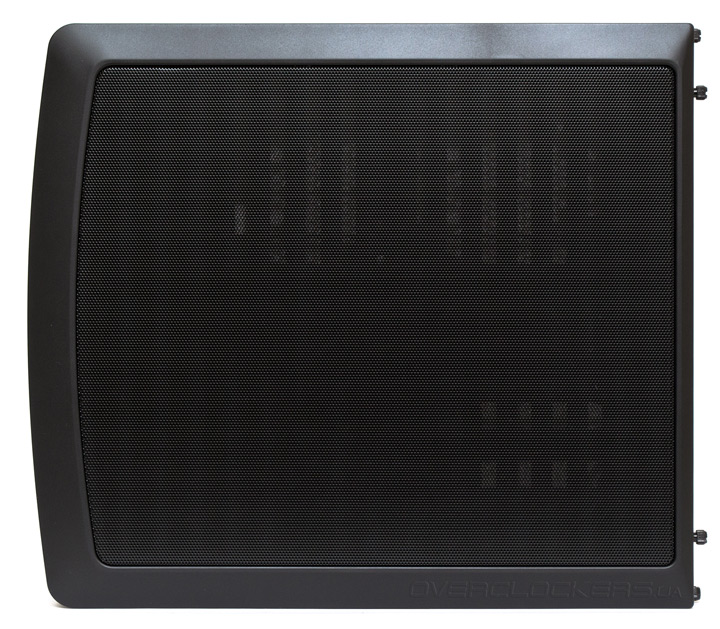

Верхняя панель, не считая пластмассового обода, почти полностью покрыта мелкоячеистой металлической вентиляционной сеткой.

Fractal Design Node 804

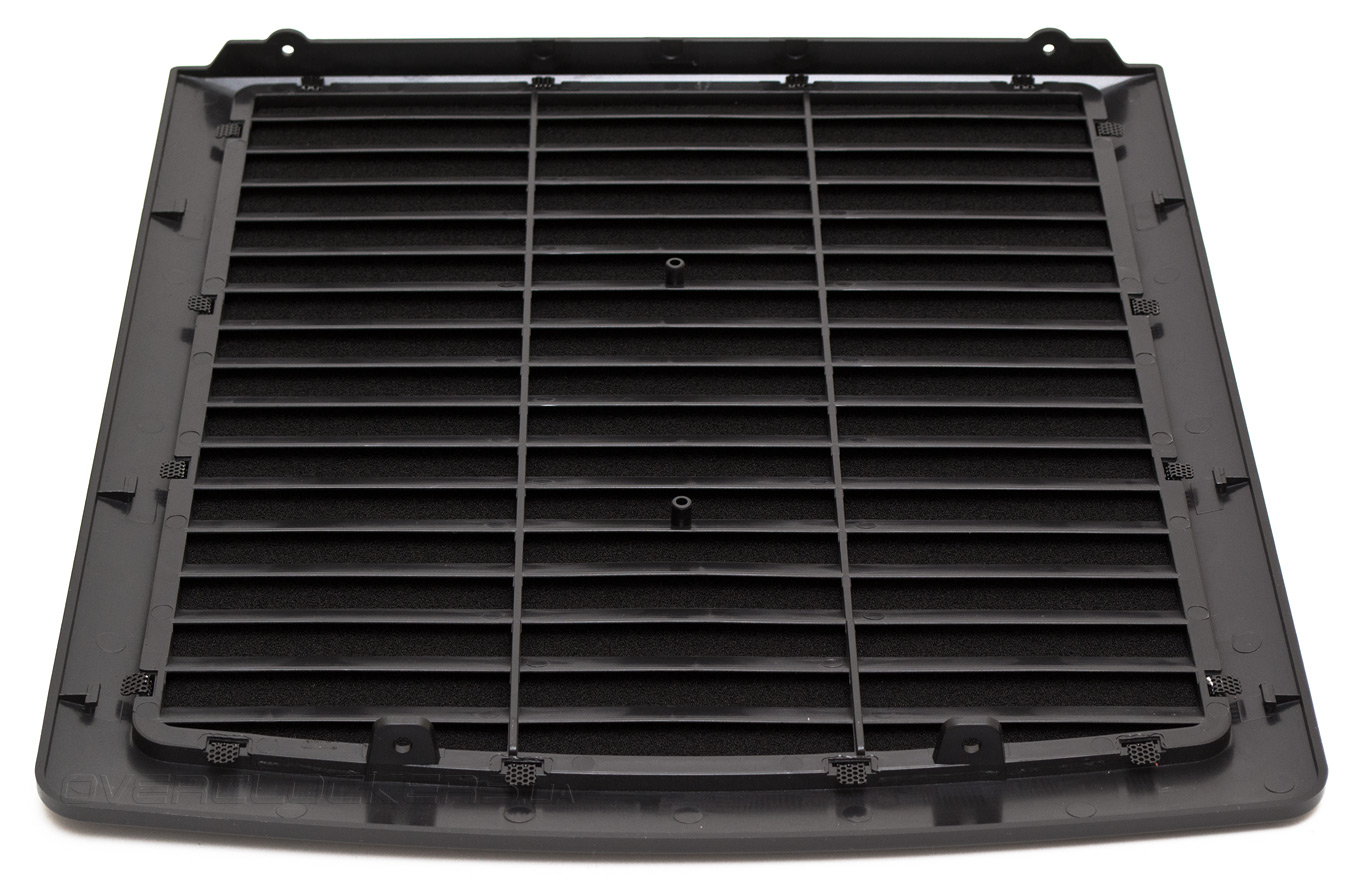

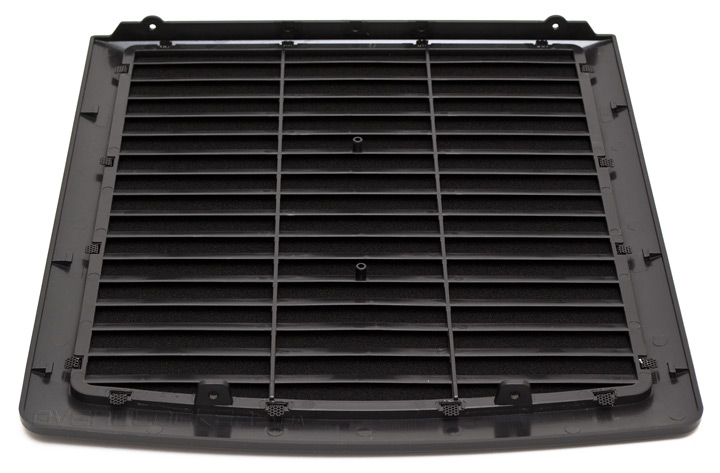

Держится верхняя панель на двух винтах с накатанной головкой и легко снимается путем сдвигания по направлению назад. Изнутри, помимо мелких ячеек решетки, есть еще поролоновая прокладка (выполняющая роль фильтра) и такие же дефлекторы, как и на передней панели, в задачу которых входит рассеивание и уменьшение шума.

Fractal Design Node 804

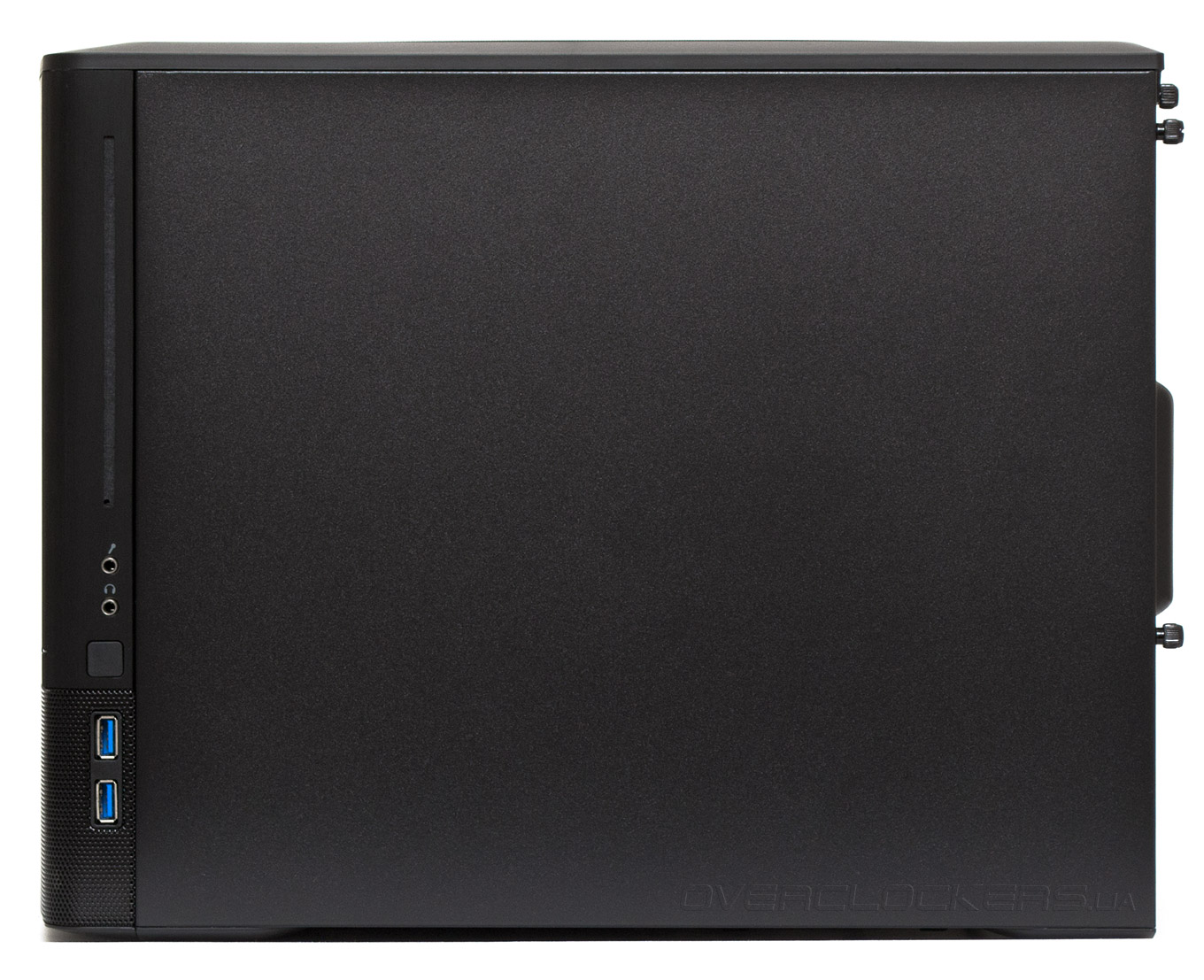

Правая дверца сплошная. Внешние порты выведены на правую грань фронтальной панели. Здесь находится слот для щелевой загрузки оптических дисков, 3,5-мм входы для микрофона и наушников, маленькая квадратная кнопка запуска системы и два порта USB 3.0.

Fractal Design Node 804

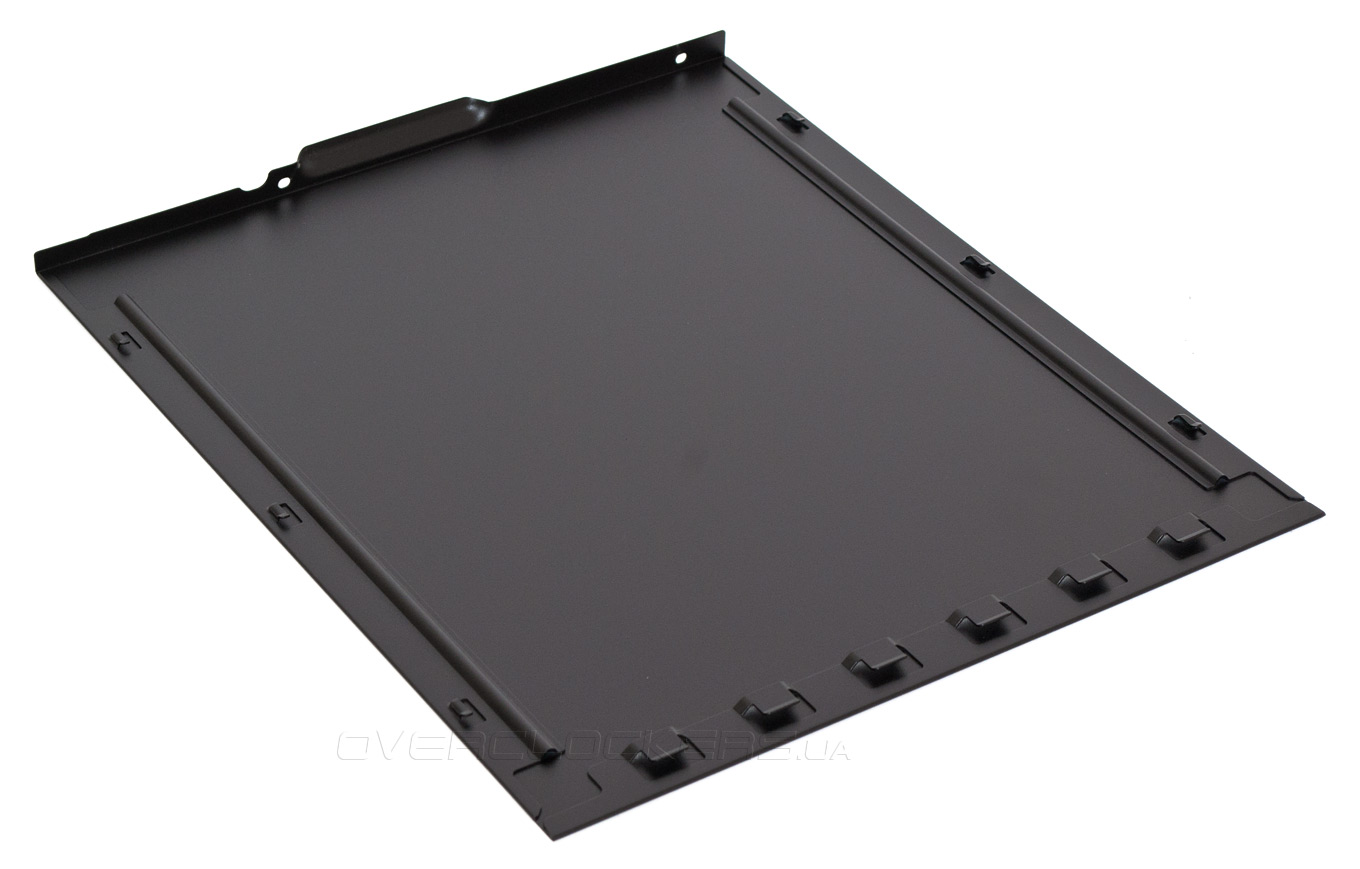

Правая боковая панель в целом похожа на левую, но не взаимозаменяема с ней. Отсутствие окна делает ее очень прочной. Снятие и установка боковых панелей в данном корпусе не вызывает никаких проблем.

Fractal Design Node 804

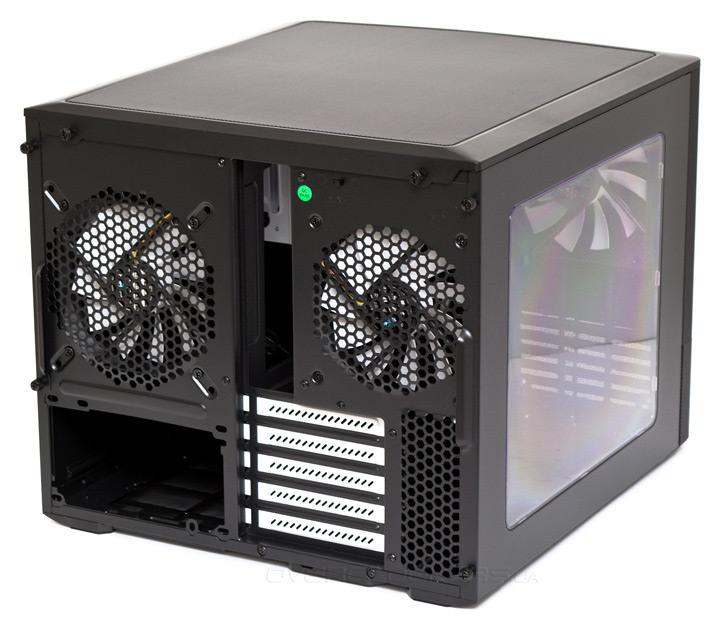

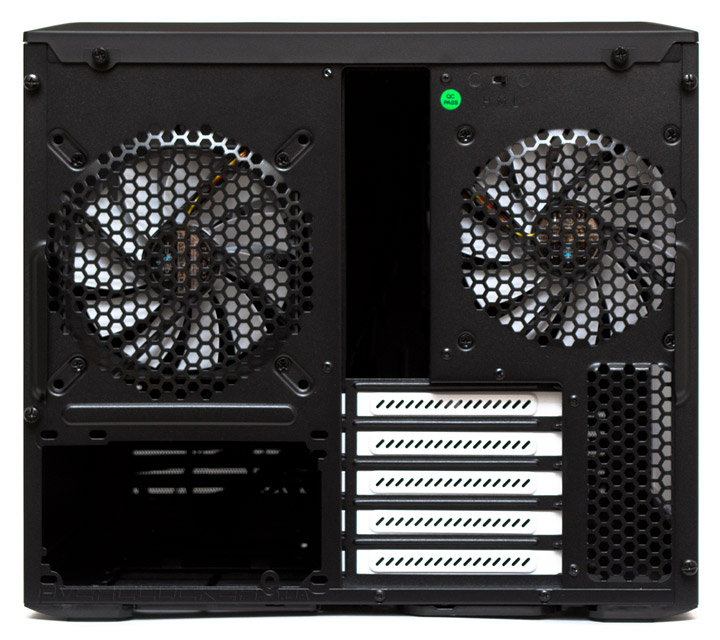

Поскольку корпус разделен на два отсека, материнская плата закрепляется в нем вертикально посередине. Справа (если смотреть сзади), в "горячем" отсеке находятся основные компоненты ПК — материнская плата, процессор и видеокарта. А слева — блок питания и накопители. Соответственно устроена и задняя панель. Слева есть посадочное место для одного 120- или 140-мм вентилятора и для блока питания. Блок питания можно ориентировать как вентилятором вверх, так и вниз. Справа видим посадочное место для одного 120-мм вентилятора и пять слотов для карт расширения, закрытых вентилируемыми заглушками белого цвета. Впрочем, есть еще один элемент, не заметный на первый взгляд.

Fractal Design Node 804

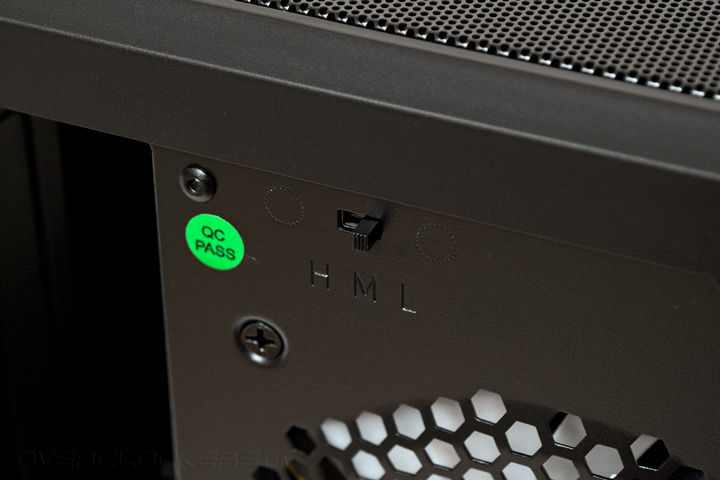

Это ступенчатый регулятор скорости трех вентиляторов, ползунок которого торчит чуть выше и правее тыльной заглушки материнской платы. Его позиции H (High), M (Medium) и L (Low) отвечают за подачу напряжения на пропеллеры в размере 12, 7 и 5 В соответственно.

Fractal Design Node 804

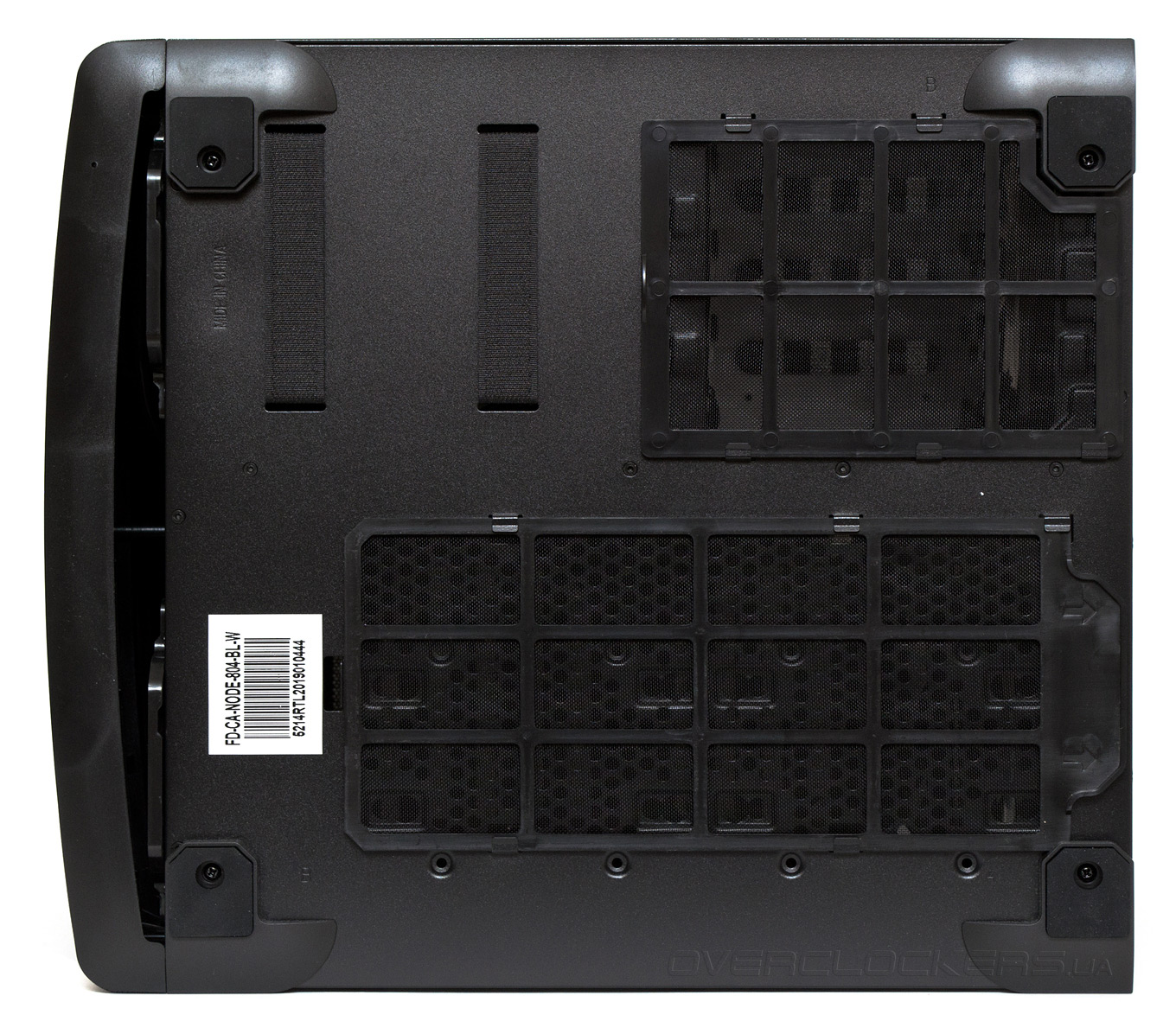

Дно корпуса открывает нашему взгляду невысокие прорезиненные ножки (всего 10 мм), две «липучки», проходящие снаружи шасси и два крупных пылевых фильтра. Меньший защищает от попадания пыли блок питания, а больший — отсек материнской платы. Интересно, что снимаются фильтры не назад (как это обычно бывает), а по направлению вперед. Кстати, точечный белый индикатор активности накопителей, направленный вниз, расположен на передней панели возле правой ножки.

Fractal Design Node 804

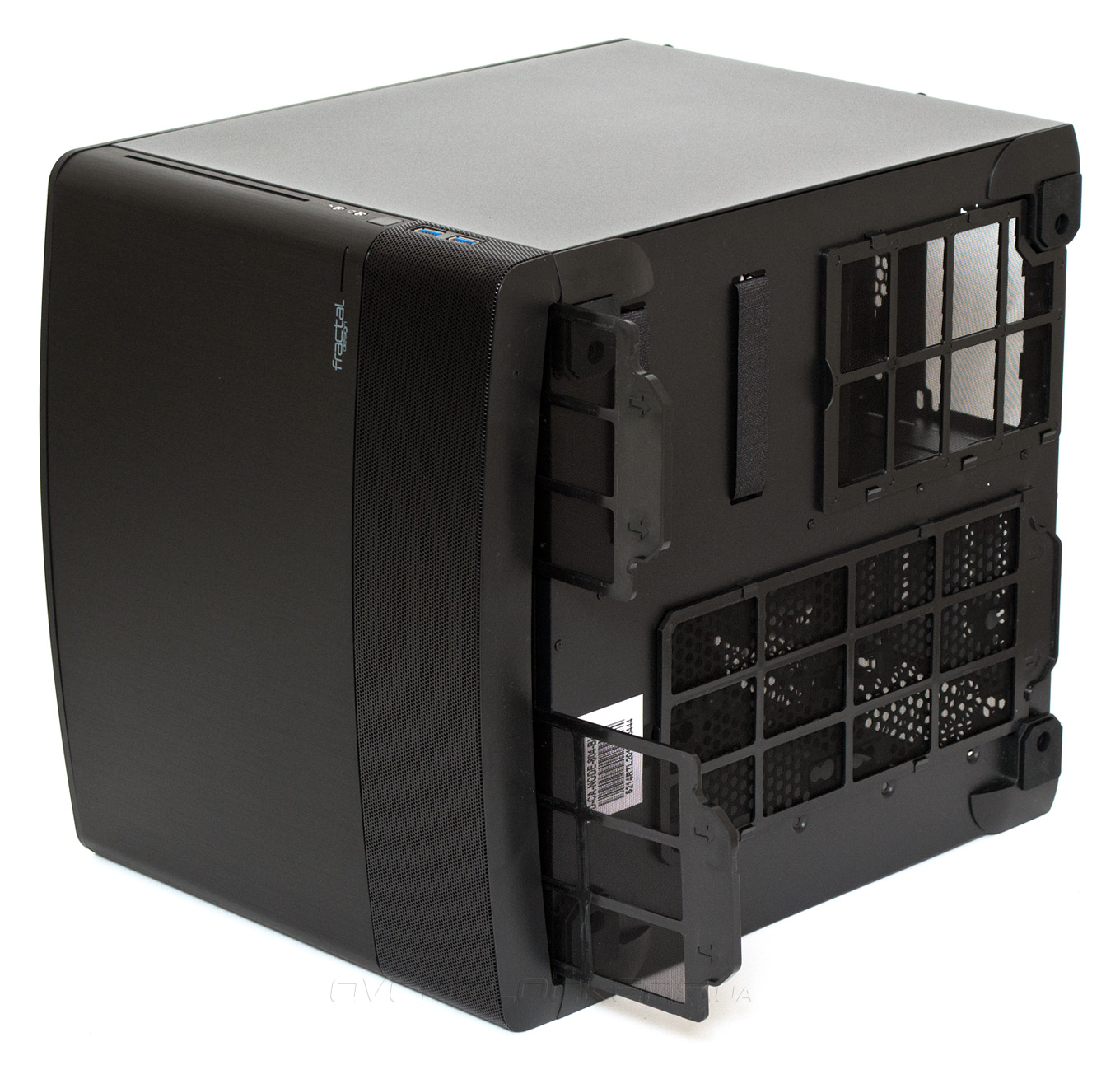

Еще два фильтра скрываются за передней панелью и вынимаются по направлению вниз. То есть, для их демонтажа и очистки корпус придется укладывать на бок.

Fractal Design Node 804

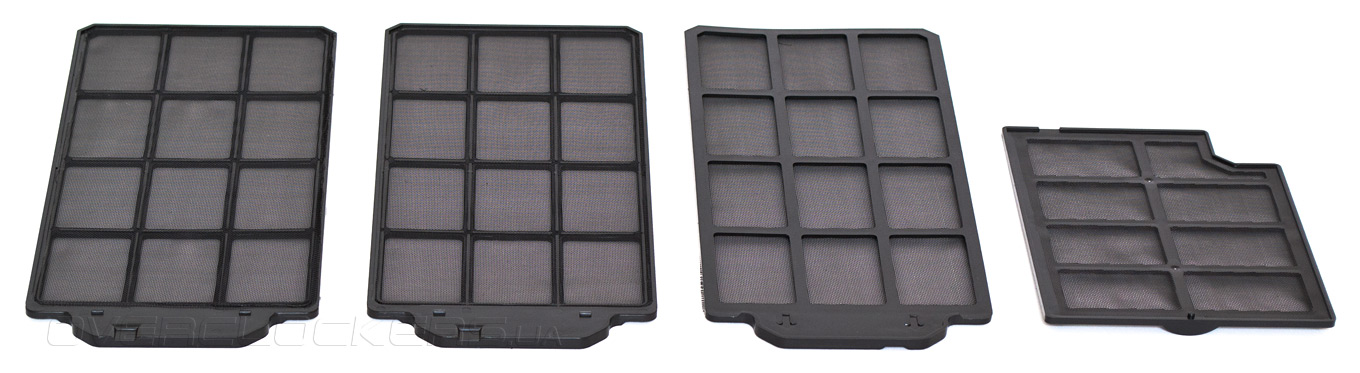

Сами фильтры сделано достаточно качественно, хотя местами сетка на них имеет тенденцию отслаиваться от рамки. Три крупных фильтра абсолютно одинаковы и полностью взаимозаменяемы между собой.

Fractal Design Node 804

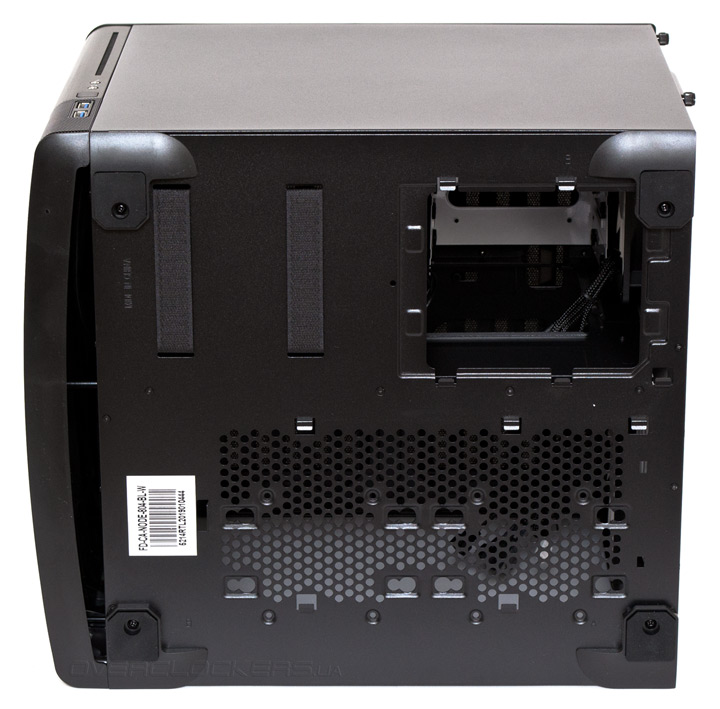

Сняв фильтры, видим, что на решетке отсека материнской платы есть места для закрепления накопителей, но нет посадочных отверстий для вентиляторов. Почему бы в таком случае не убрать решетку полностью, как это сделано напротив блока питания? Вентиляция улучшилась бы.

Fractal Design Node 804
