Обзор корпуса Fractal Design Node 605 форм-фактора HTPC

Шасси от шведской фирмы Fractal Design, которое станет предметом данного обзора, носит название Node 605 и относится к редкому в наших краях классу корпусов для HTPC — домашних развлекательных систем. Подобные устройства находят свое место рядом с Hi-Fi акустикой или плазменной ТВ-панелью и просто обязаны выглядеть красиво. Этим отчасти объясняется их высокая стоимость — «дорогая» рыночная ниша в сочетании с недешевыми отделочными материалами и дополнительным функционалом делают данный тип шасси непривлекательным для рядовых пользователей. Однако для эстетствующих киноманов и аудиофилов цена Node 605 может показаться очень выгодной, ведь подобные HTPC-решения у других производителей оценены в еще большую сумму.

Fractal Design Node 605


Характеристики

Модель Fractal Design Node 605
Тип корпуса HTPC
Размеры, мм 164 (В) x 445 (Ш) x 349 (Г)
Материал Алюминий (передняя панель), сталь
Вес, кг 6
Цвет Черный
Форм-фактор ATX / MicroATX / DTX / Mini-ITX
Устройства 5,25” 1 (Slim-ODD)
Устройства 3,5” внешние
Устройства 3,5” / 2,5” внутренние 4 / 4 (вместо 3,5")
Поддерживаемое количество карт расширения 7
Вентиляторы Боковой левый — 1 х 120 мм (один установлен)
боковой правый — 2 x 120 мм (один установлен)
тыловой — 2 х 80 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, 1 x IEEE 1394, картридер SD / Micro SD / Compact Flash, микрофонный вход и выход на наушники
Прочее Шумоизоляция, регулятор скорости трех вентиляторов


Упаковка и комплект поставки

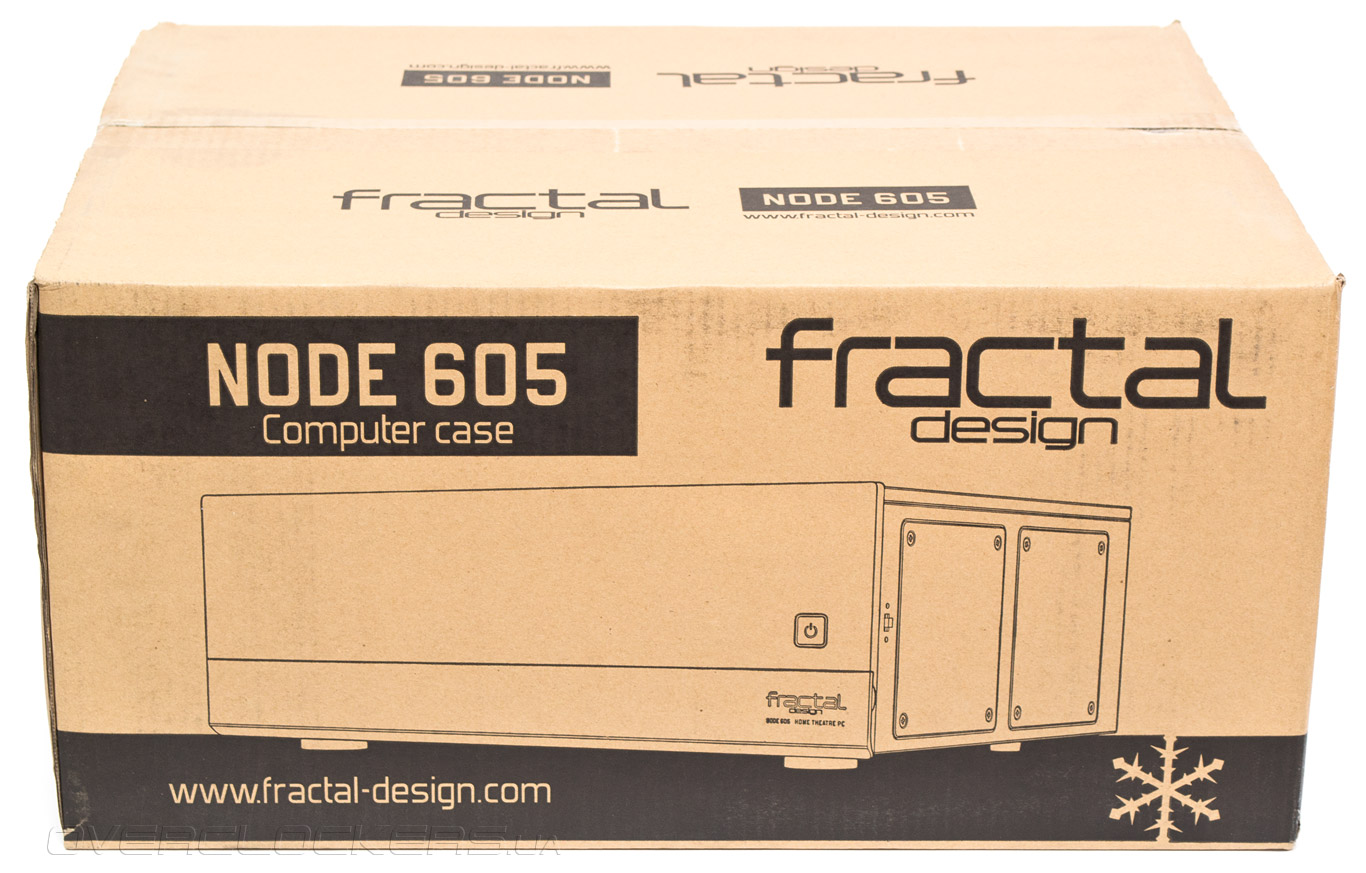

Fractal Design Node 605 поставляется в приземистой картонной упаковке с монохромной полиграфией. Покупатель может увидеть схематический внешний и внутренний вид и узнать про технические характеристики просто рассмотрев коробку со всех сторон. От повреждений корпус защищен двумя пенопластовыми демпферами, пакетом и пластиковой пленкой на передней панели.

Fractal Design Node 605

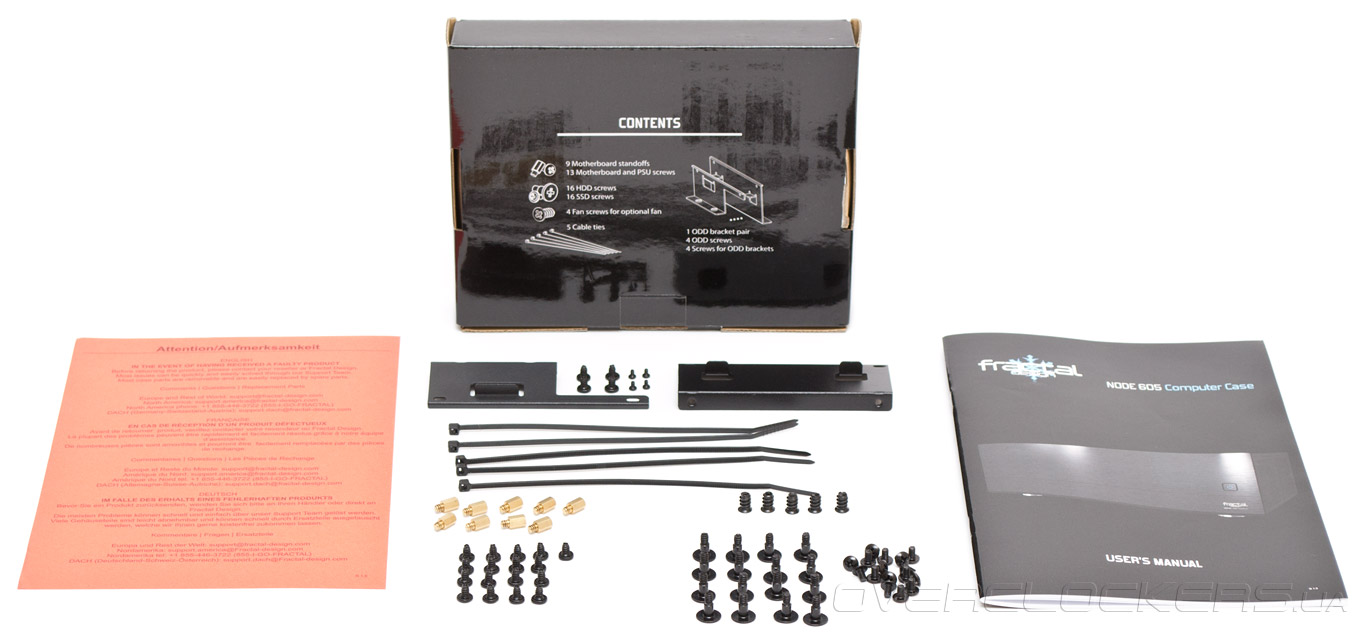

Небольшой комплект аксессуаров содержится в черной коробке, на которой указано количество и назначение каждой детали. Среди них:
  • планки и восемь винтов для крепления тонкого оптического привода;
  • пять кабельных стяжек;
  • девять стоек для материнской платы;
  • 17 винтов для материнской платы, корпуса и блока питания;
  • пять шурупов для вентилятора;
  • 16 винтов для накопителей 3,5”;
  • 16 винтов для накопителей 2,5”.
Отдельно в упаковке корпуса можно найти завернутые в полиэтиленовый пакет инструкцию и красный листок, разъясняющий порядок обращений по вопросам гарантии.

Fractal Design Node 605

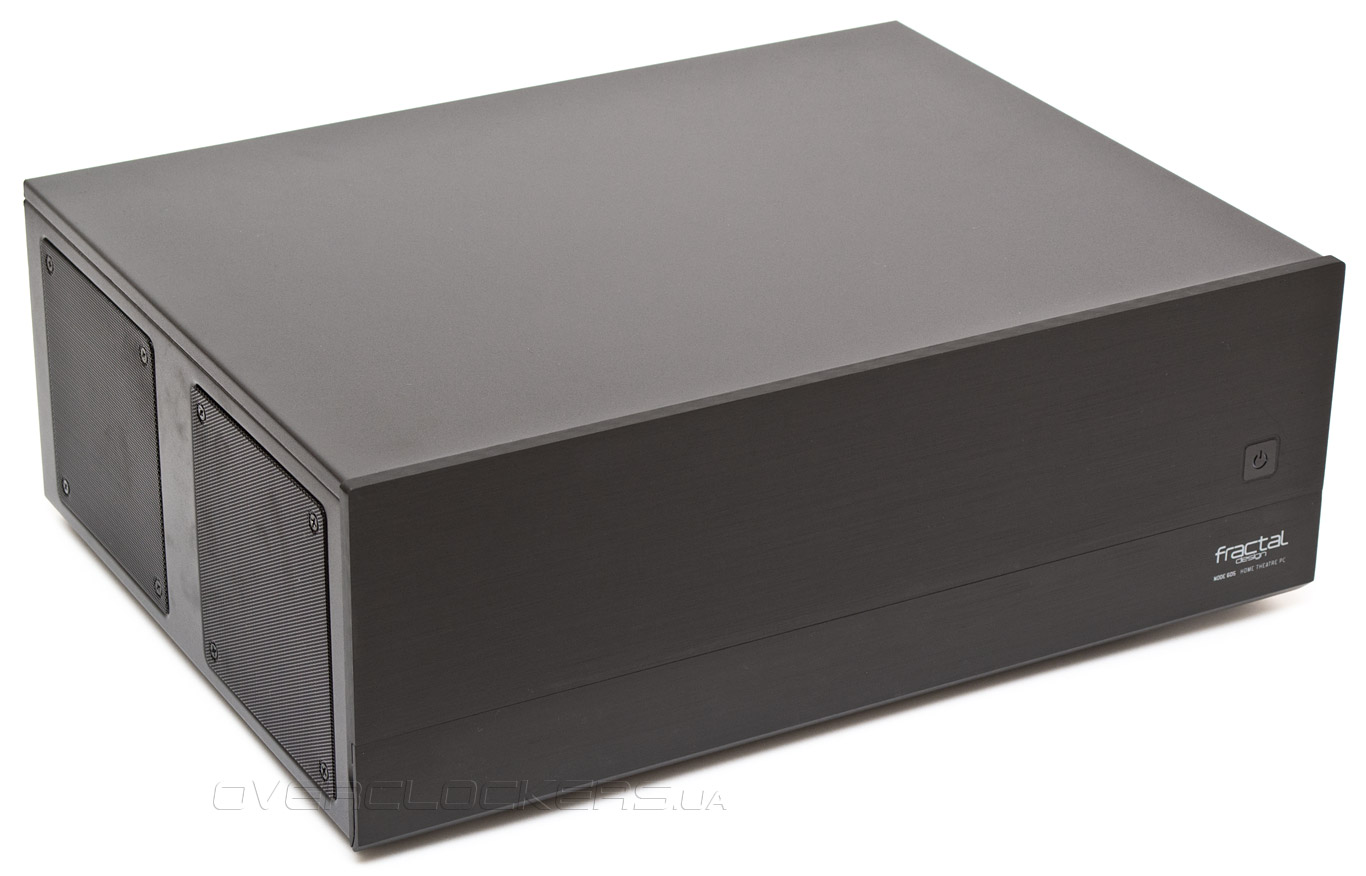

Корпус имеет только один, черный вариант расцветки.


Внешний вид

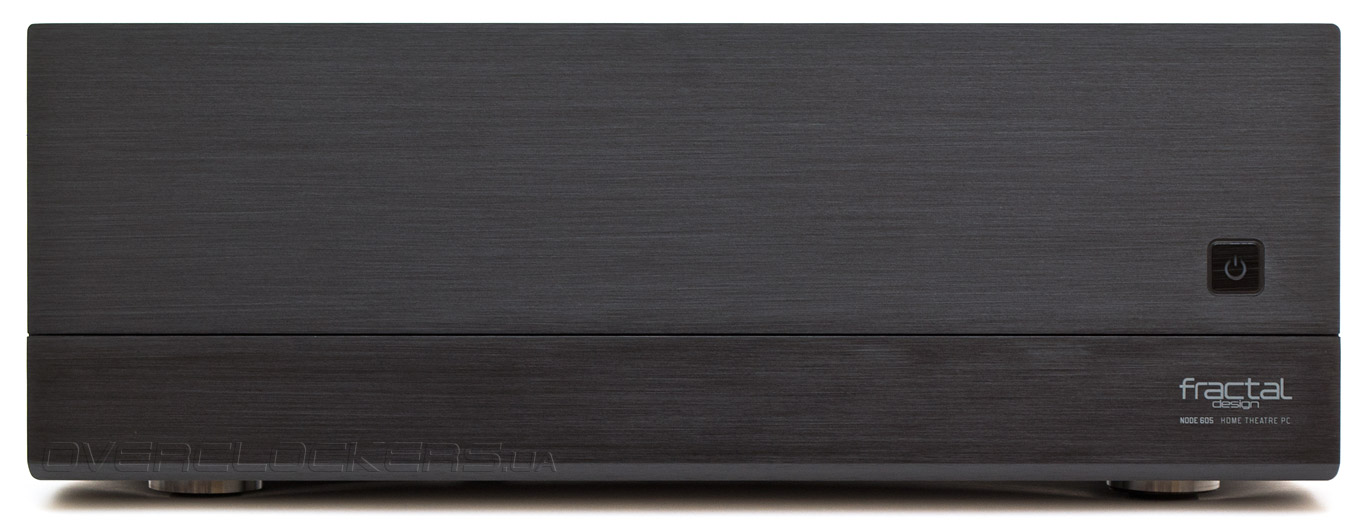

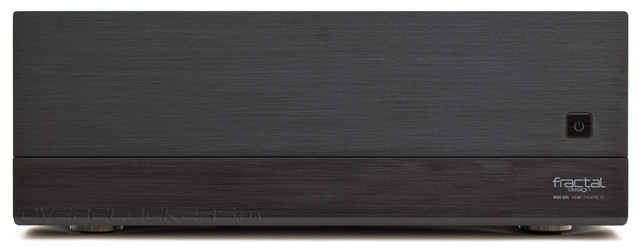

Самой примечательной деталью Fractal Design Node 605 является лаконичная передняя панель, выполненная из шлифованного алюминиевого сплава толщиной 8 мм. Справа на ней находится квадратная кнопка включения с синей подсветкой. Под клавишей запуска сделана надпись, содержащая название продукта и фирмы-изготовителя.

Fractal Design Node 605

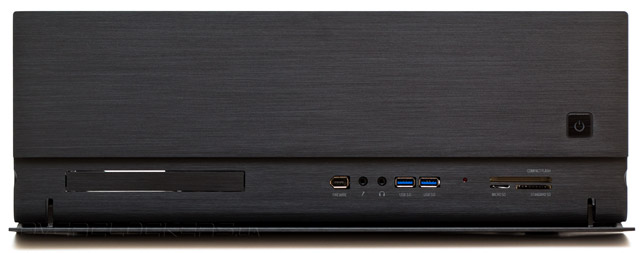

Фронтальная панель не цельная, как это может показаться изначально. Ее нижняя треть откидывается вниз, открывая отсек для тонкого оптического привод слева и дополнительные внешние порты, расположенные справа. Дверца держится на двух магнитах и шарнирах, снабженных автодоводкой. Чтобы ее открыть — достаточно слега потянуть за одну из выемок на левой или правой грани.

Fractal Design Node 605

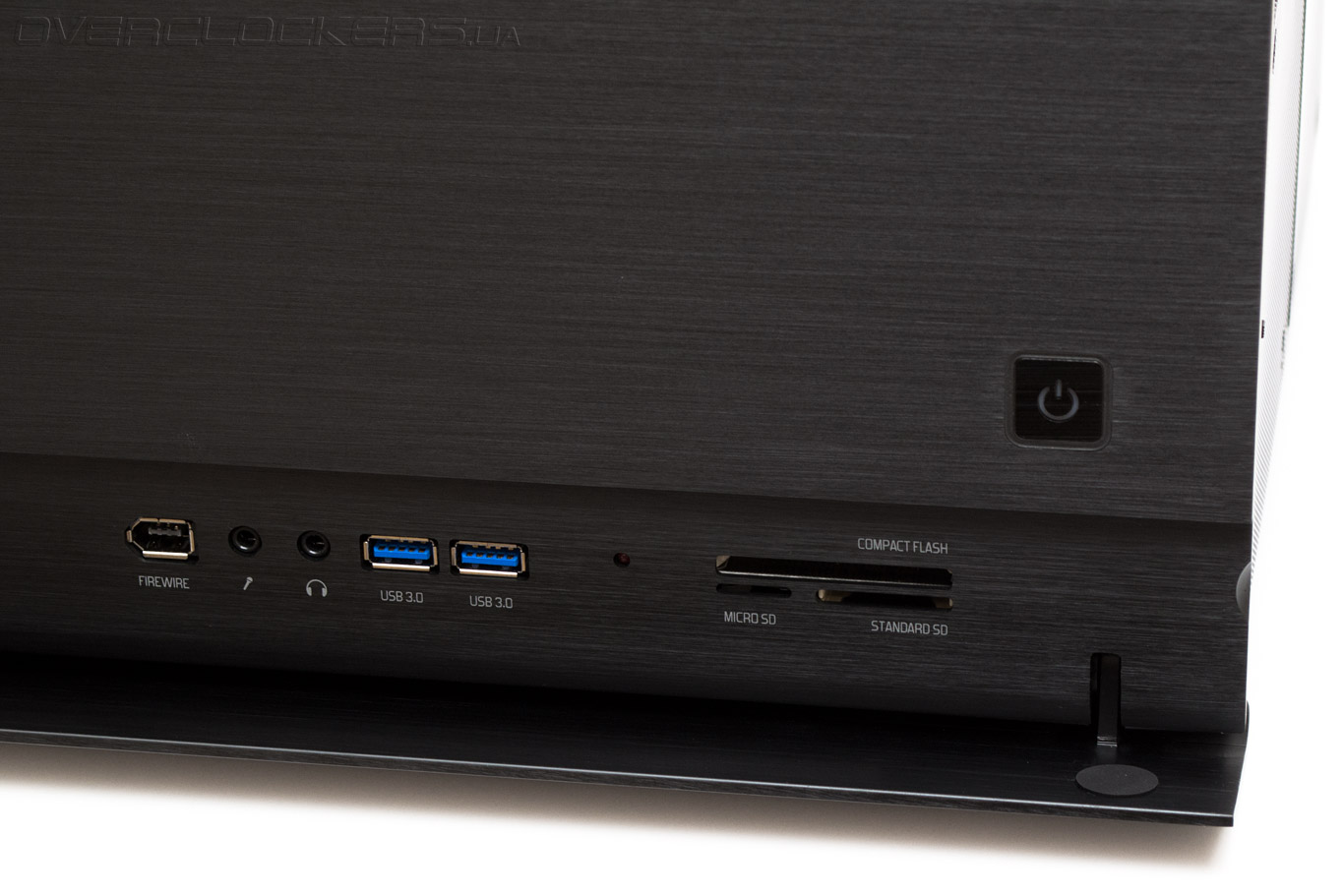

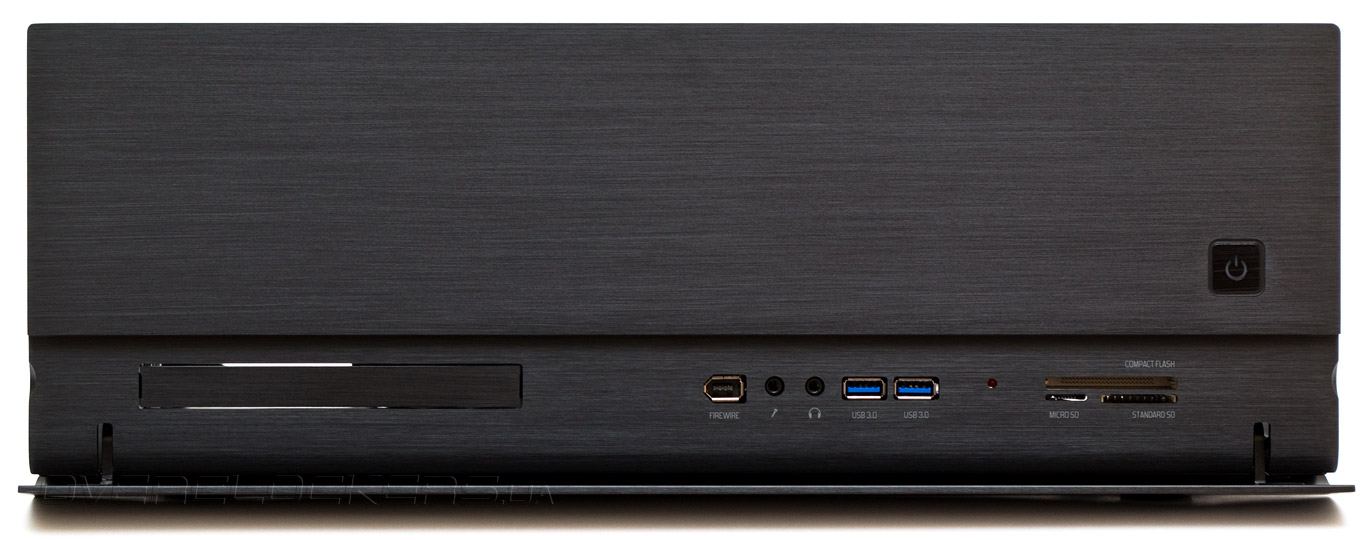

Среди внешних портов есть FireWire, микрофонный вход и выход на наушники, два USB 3.0, индикатор активности накопителей красного цвета и картридер для карт типа SD/MicroSD/Compact Flash. Два магнита по углам откидной дверцы спрятаны за резиновыми нашлепками и в нашем экземпляре они регулярно отклеивались, приводя к самопроизвольному открытию панели. Жирный минус разработчикам Fractal Design, учитывая сравнительную стоимость корпуса и супер-клея.

Fractal Design Node 605

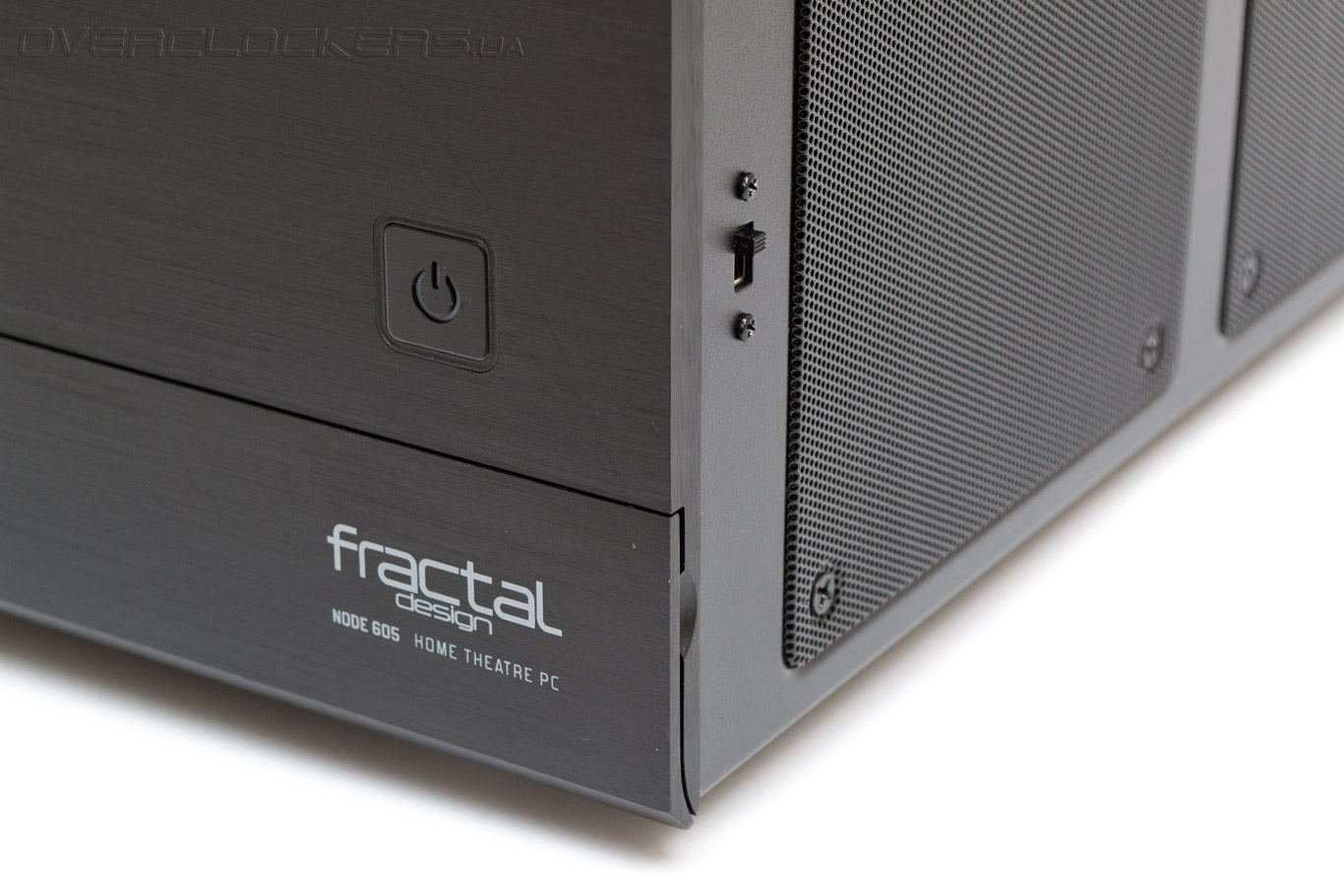

На правом торце расположен трехпозиционный контроллер скорости вентиляторов. К нему можно подключить три пропеллера, подав на них 5, 7 или 12 вольт напряжения. Переключатель легко определяется на ощупь и место для него выбрано удачно.

Fractal Design Node 605

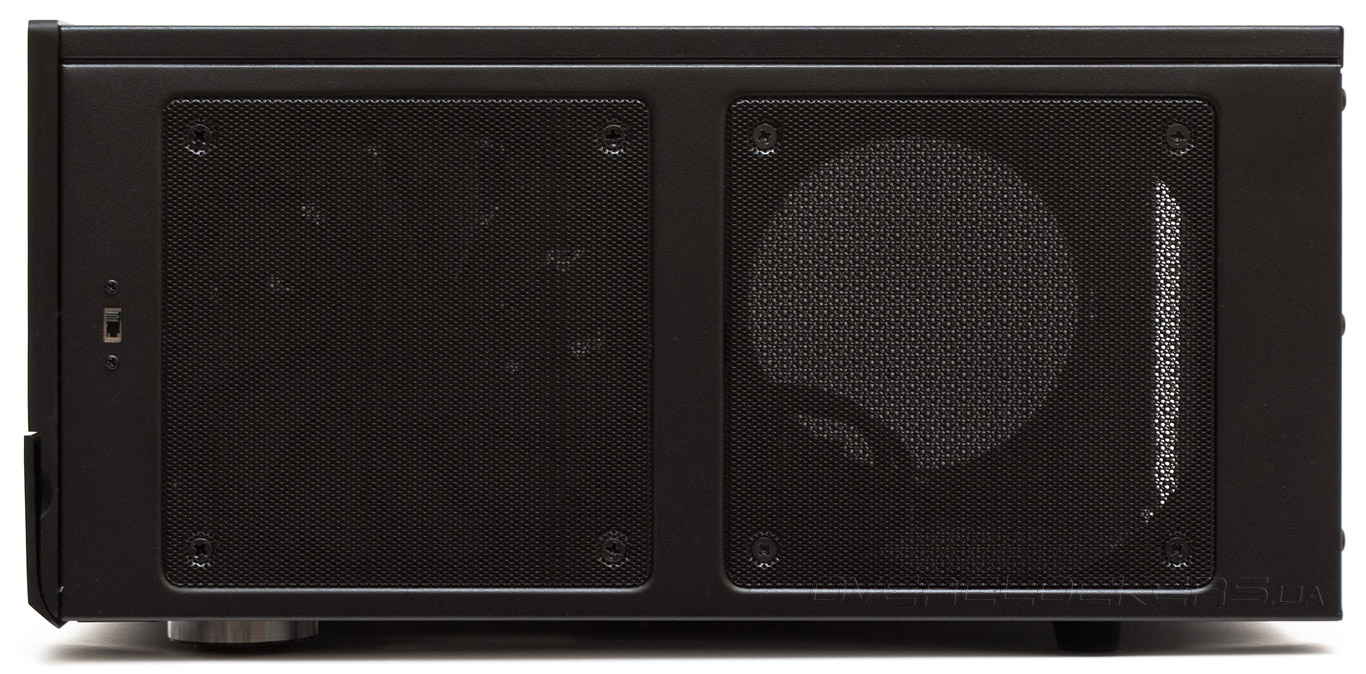

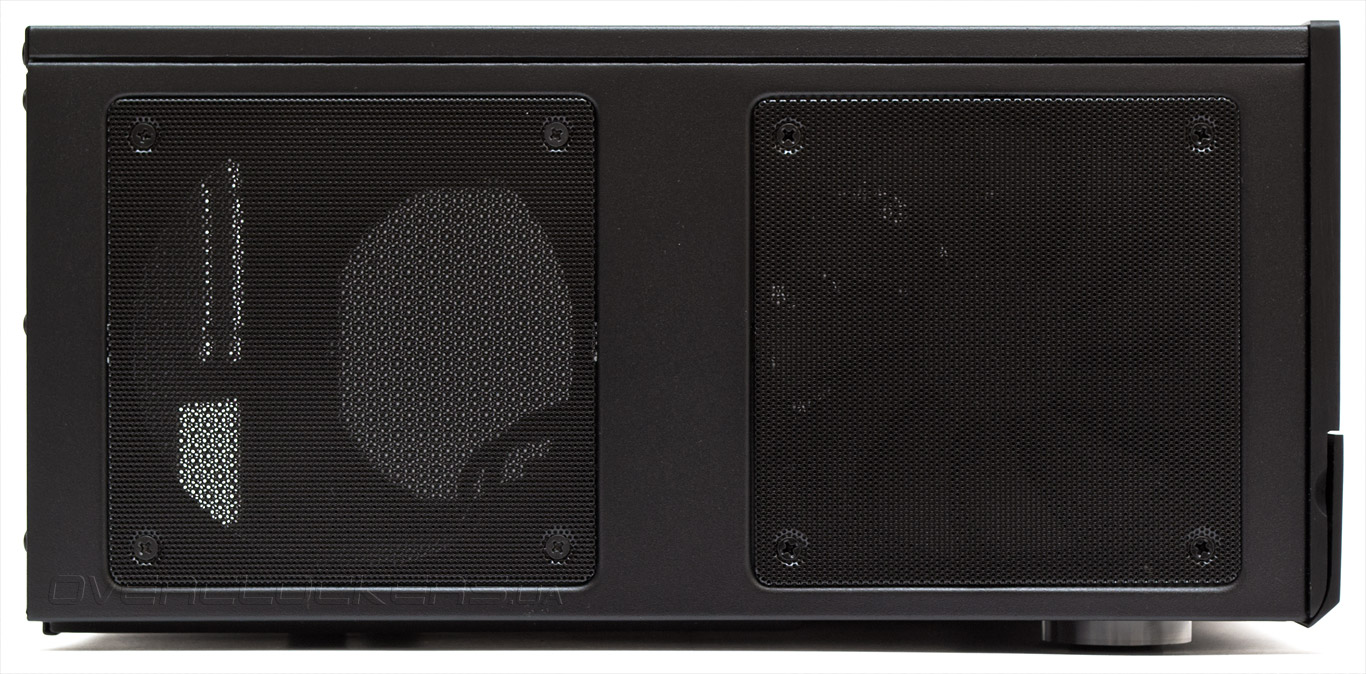

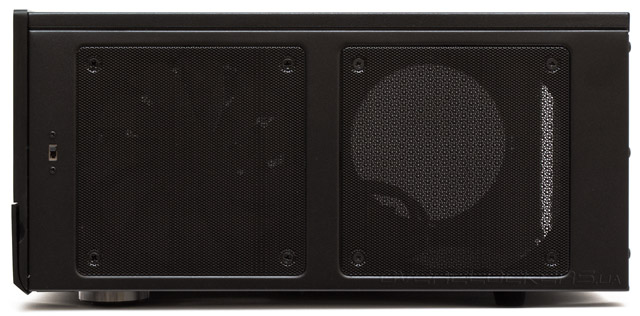

На правой панели сделаны отверстия и посадочные места для двух 120-мм вентиляторов, закрытые двойной мелкоячеистой металлической сеткой. Передний пропеллер предустановлен, место заднего пустует.

Fractal Design Node 605

Левая панель аналогична правой, но задняя решетка закрывает место забора воздуха для блока питания. За передней находится еще один предустановленный 120-мм вентилятор.

Fractal Design Node 605

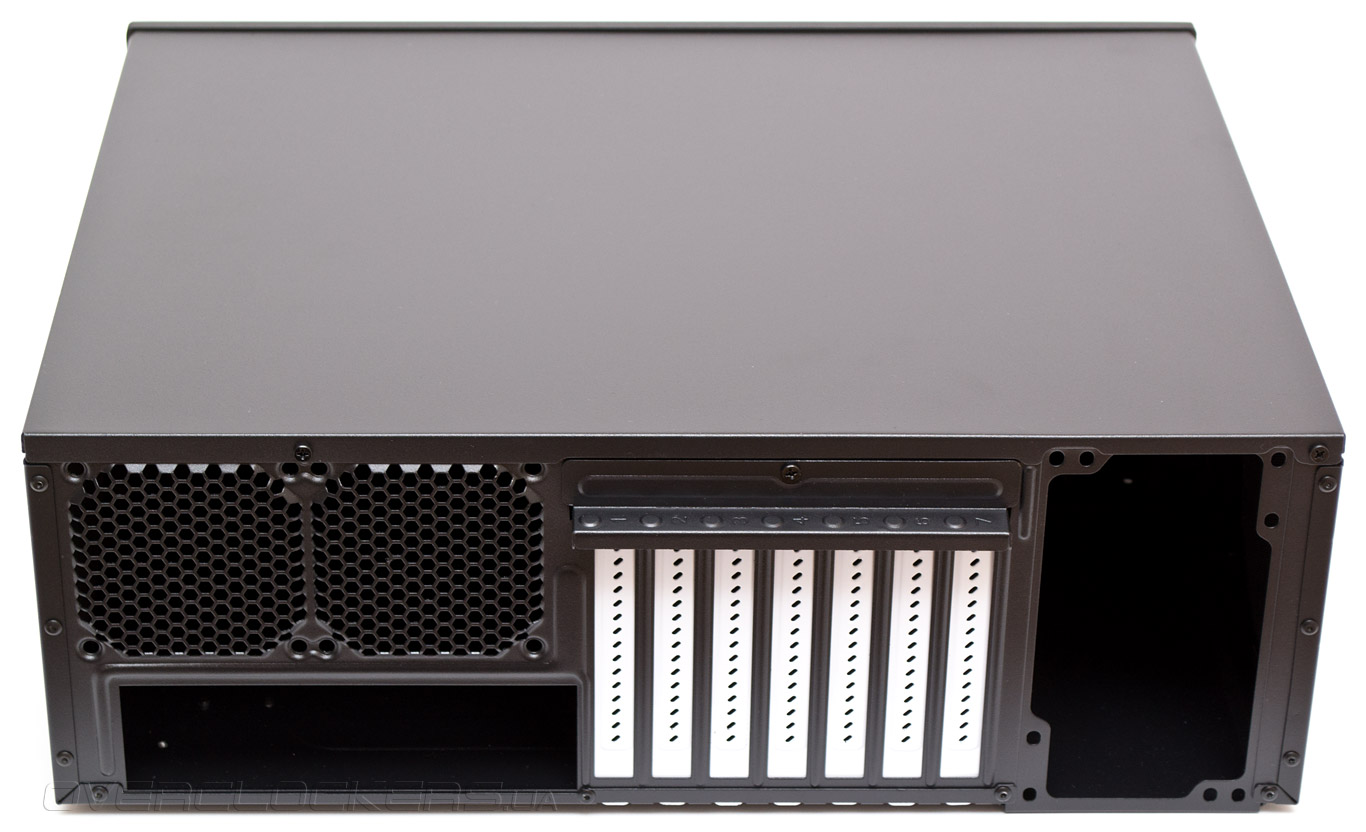

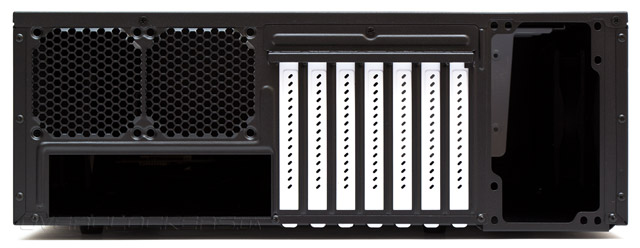

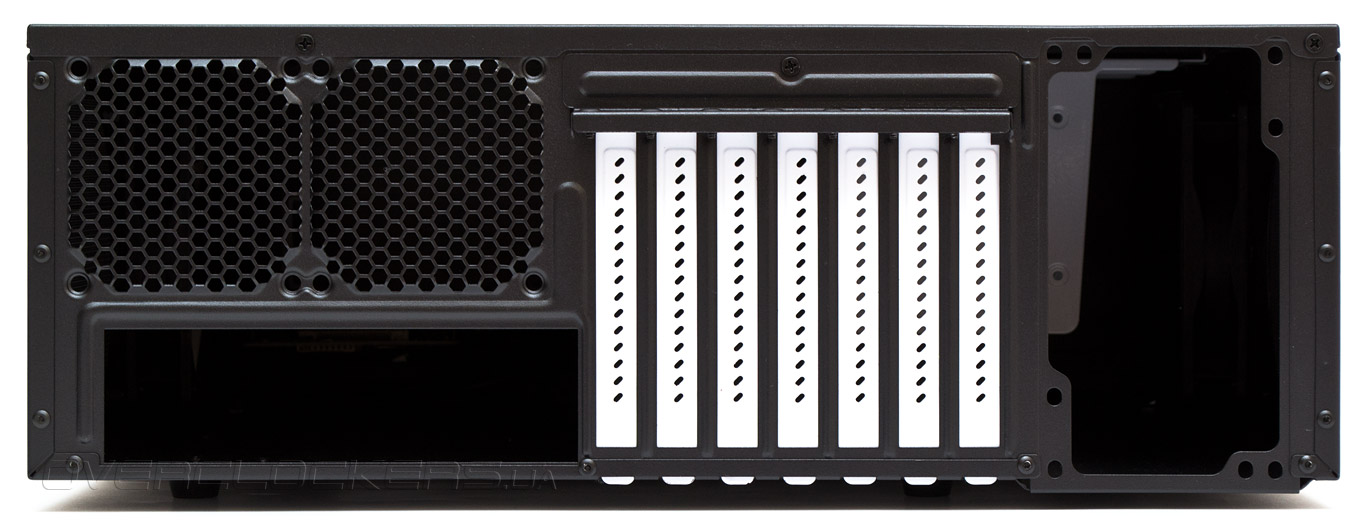

Задняя панель содержит посадочные места для двух 80-мм вентиляторов, семь слотов расширения, закрытых белыми заглушками и посадочные отверстия для блока питания, позволяющие ориентировать его воздухозаборник влево или вправо.

Fractal Design Node 605

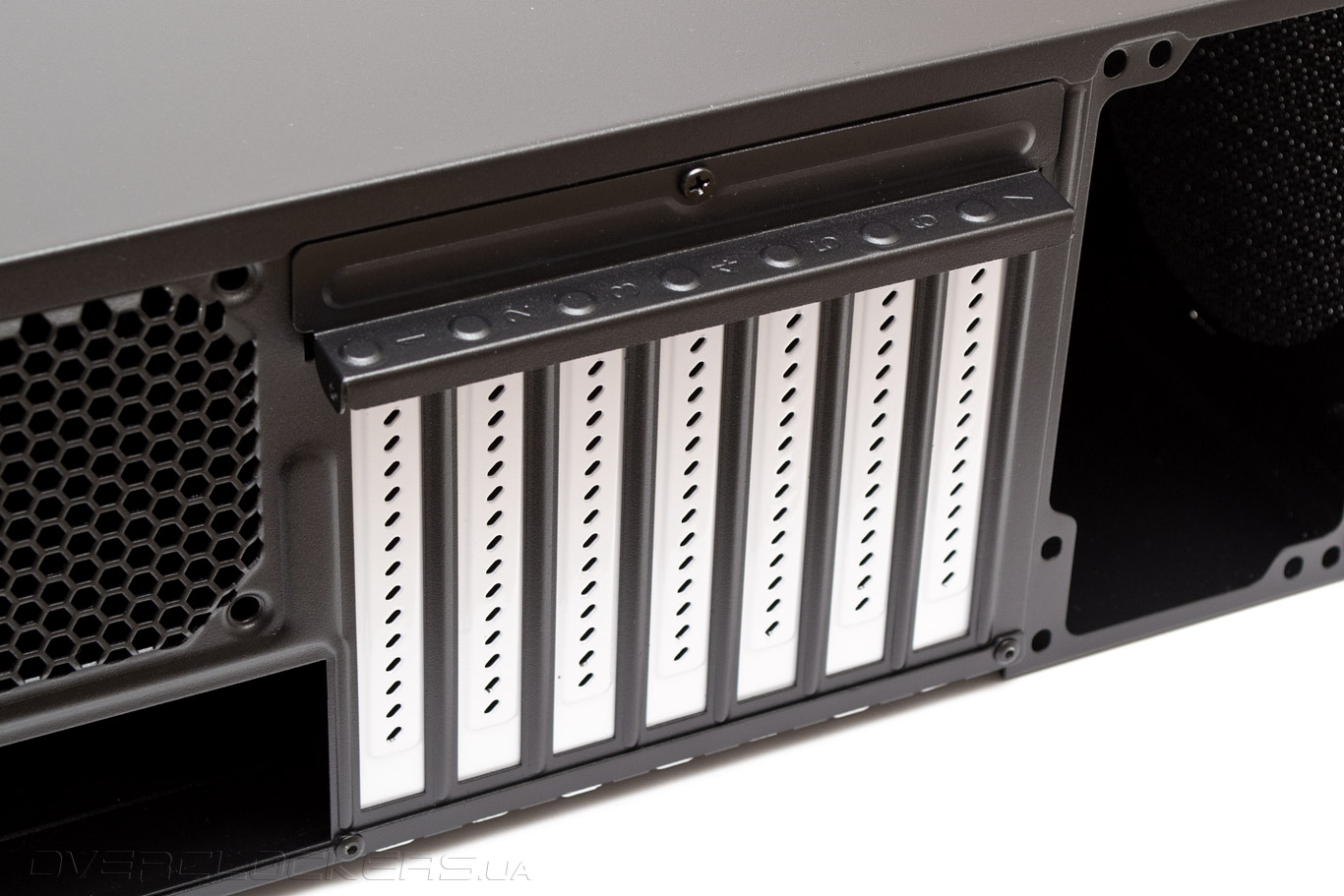

Планка, закрывающая доступ к винтам заглушек, зачем-то имеет подписанные номера слотов. Удерживается одним винтом и откидывается по направлению назад.

Fractal Design Node 605

Верхняя крышка сплошная, чтобы ее снять нужно выкрутить два винта.

Fractal Design Node 605

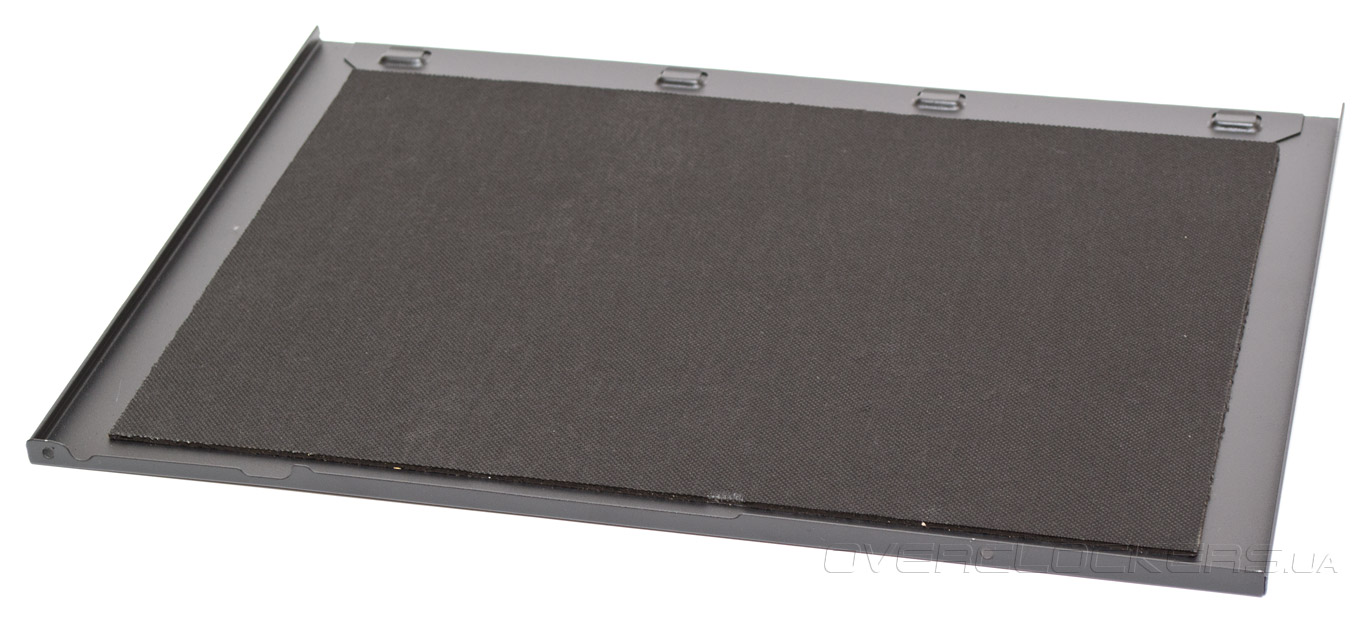

Верхняя панель проклеена изнутри слоем шумоизоляции. Отсутствуют ручки, облегчающие демонтаж, но вполне можно обойтись и без них.

Fractal Design Node 605

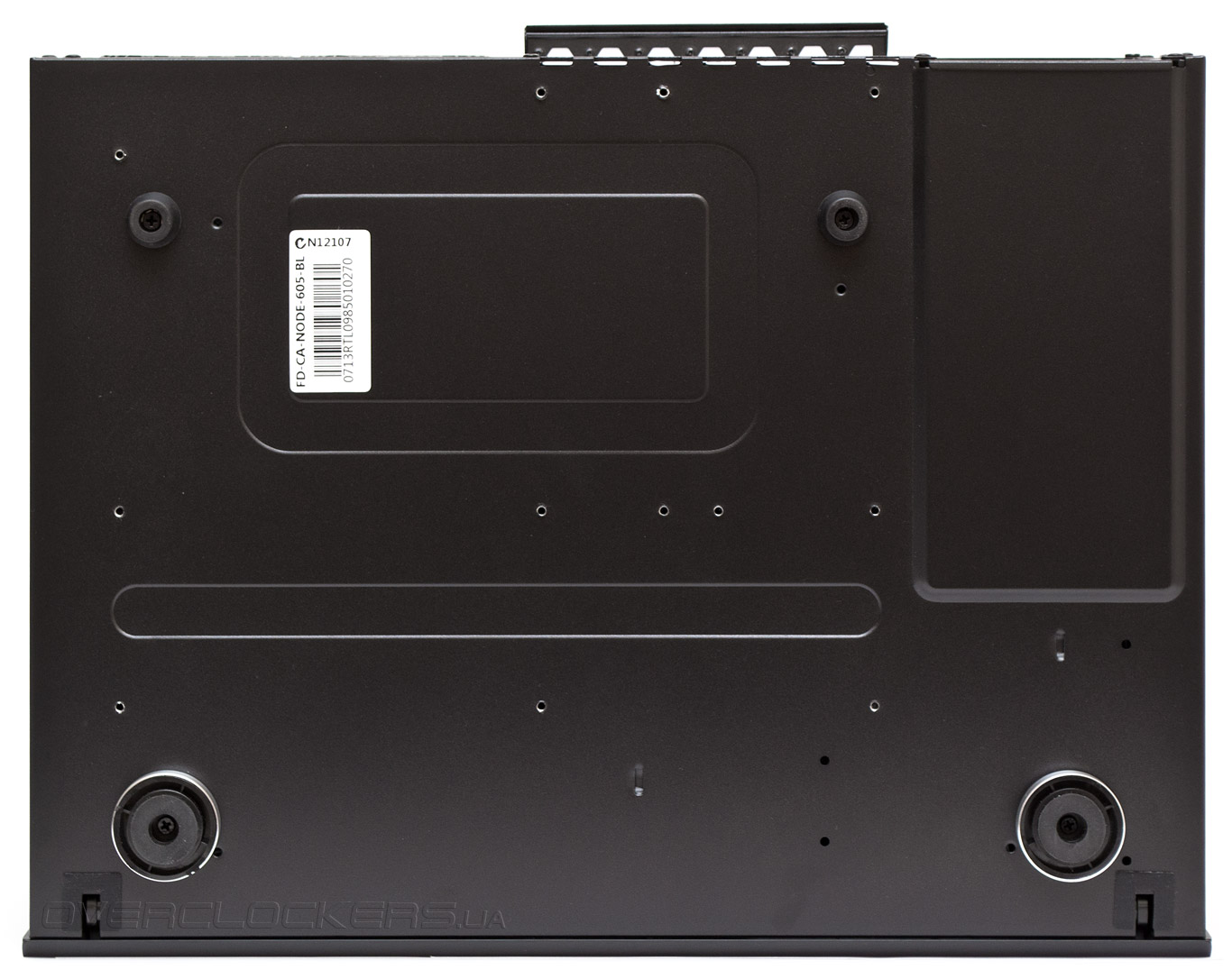

На днище находим серийный номер изделия, две большие и две маленькие резиновые ножки и выступ напротив места блока питания. Отверстия для стоек материнской платы сквозные.

Fractal Design Node 605

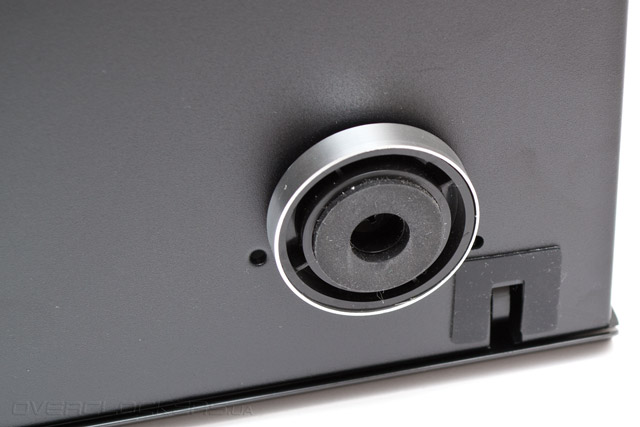

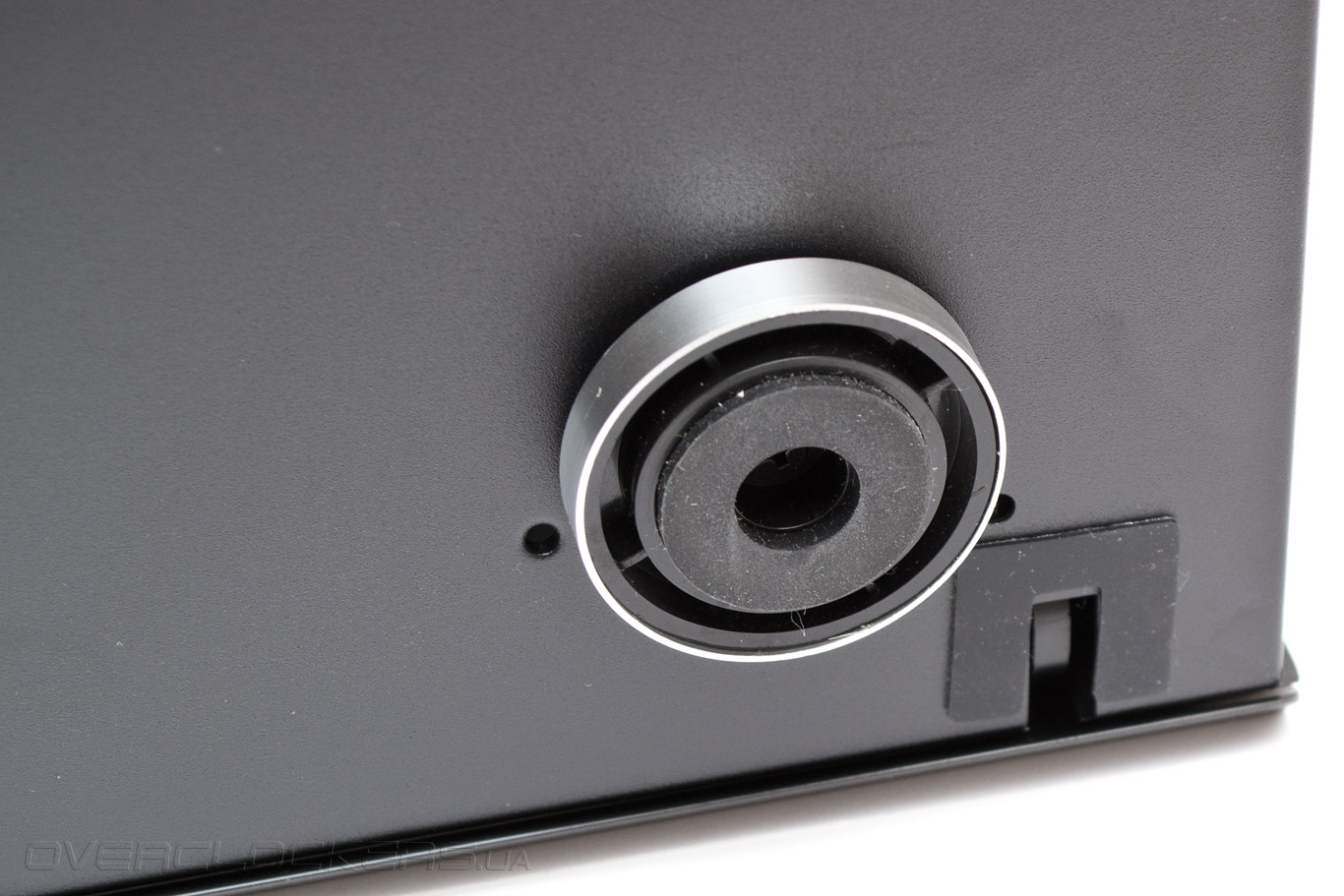

Передние ножки обернуты пластиковой обоймой, внешне похожей на металл. Высота ножек составляет 12 мм. Вокруг выемок петель передней дверцы приклеена резиновая окантовка, глушащая удар при открытии и предотвращающая появление царапин.

Fractal Design Node 605

Внутреннее устройство

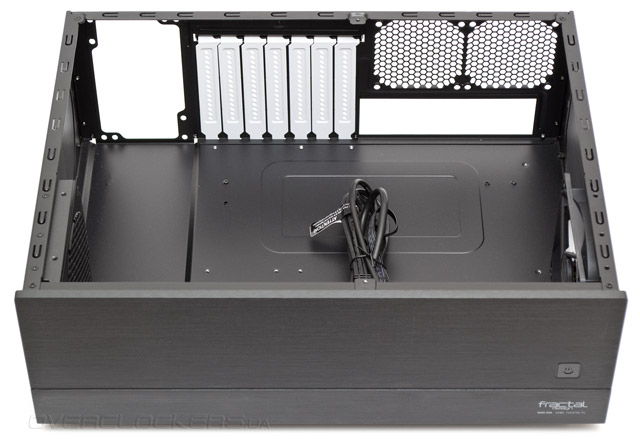

Fractal Design Node 605 поддерживает установку стандартных материнских плат формата ATX / MicroATX / DTX / Mini-ITX. Официальные данные по совместимости процессорного кулера — 125 мм (по нашим замерам около 132). Напоминаем, что для горизонтальных кулеров следует оставить пространство для забора или выброса воздуха (производитель рекомендует не менее 30 мм). Длина плат расширения — до 180 мм с двумя установленными корзинами накопителей, до 250 мм — с одной, 320 мм — без корзин (кроме первого слота, где металлическая планка от органов управления скрадывает еще 30 мм). Дополнительно, можно использовать видеоадаптер длиной 290 мм в первом и втором слоте при наличии двух корзин. Либо видеоадаптер до 280 мм в слотах с первого по четвертый, с одной корзиной, одним накопителем размера 3,5” и одним размера 2,5”.

Как видим, существует множество вариантов конфигурации.

Fractal Design Node 605

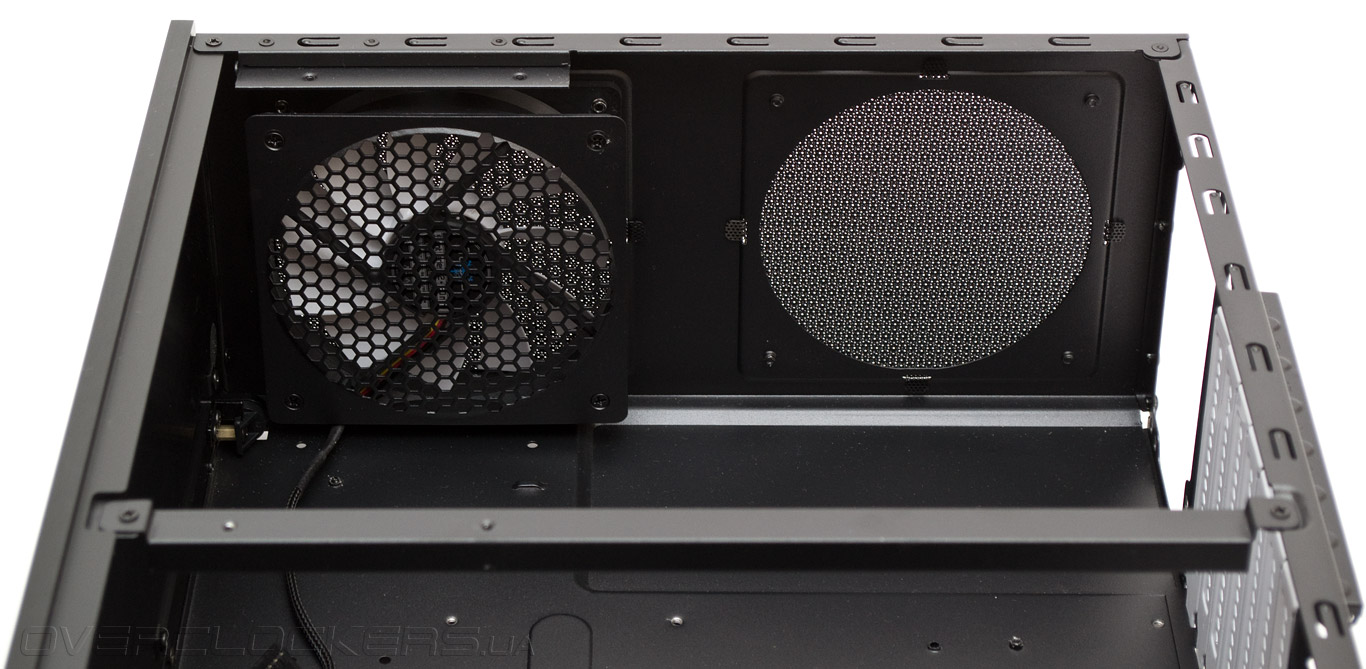

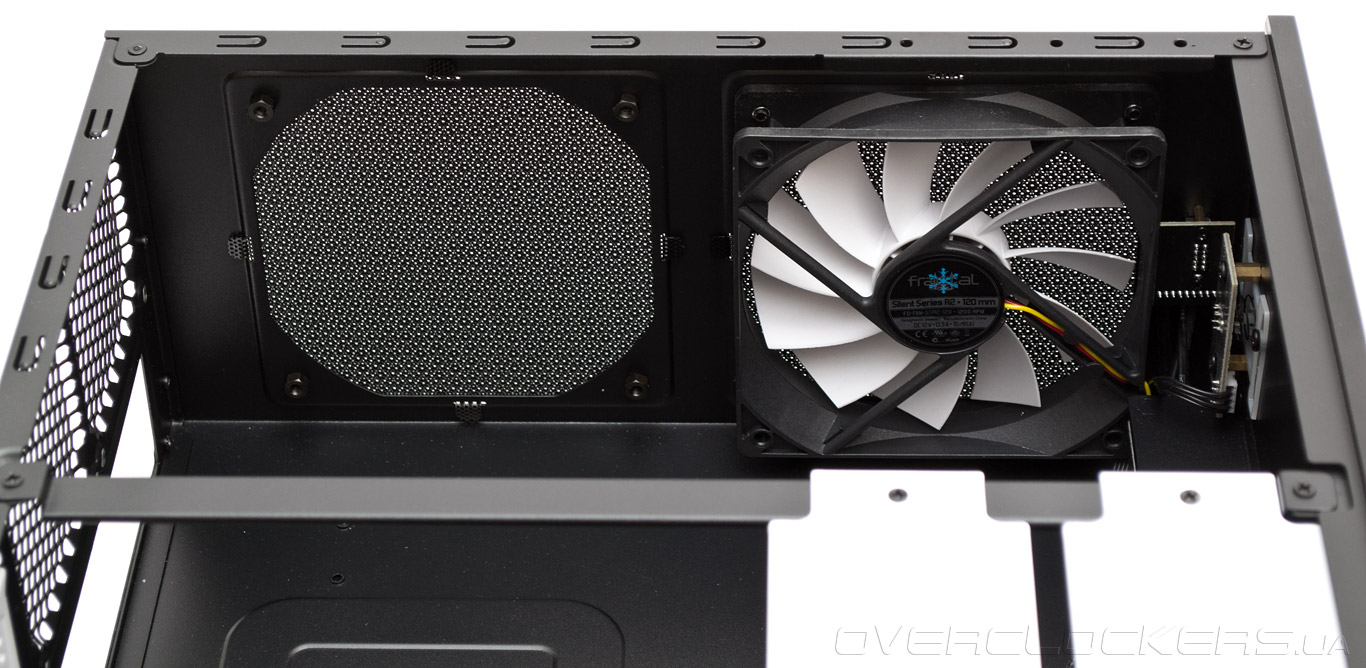

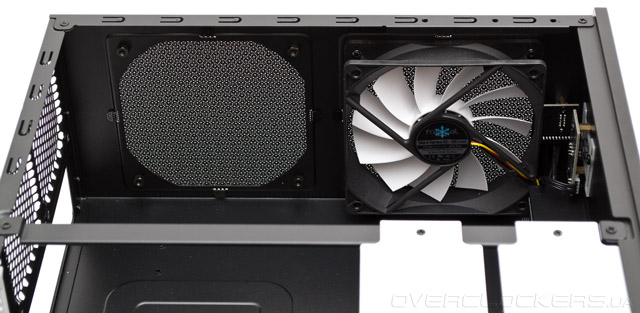

Посмотрим на правую панель. Справа мы видим 120-мм вентилятор, предустановленный по умолчанию на вдув. Левее находится фильтр-решетка, удерживаемый четырьмя язычками и четырьмя винтами, непонятно с какой целью вкрученными в гайки. Вероятно, чтобы не оставлять открытых отверстий.

Fractal Design Node 605

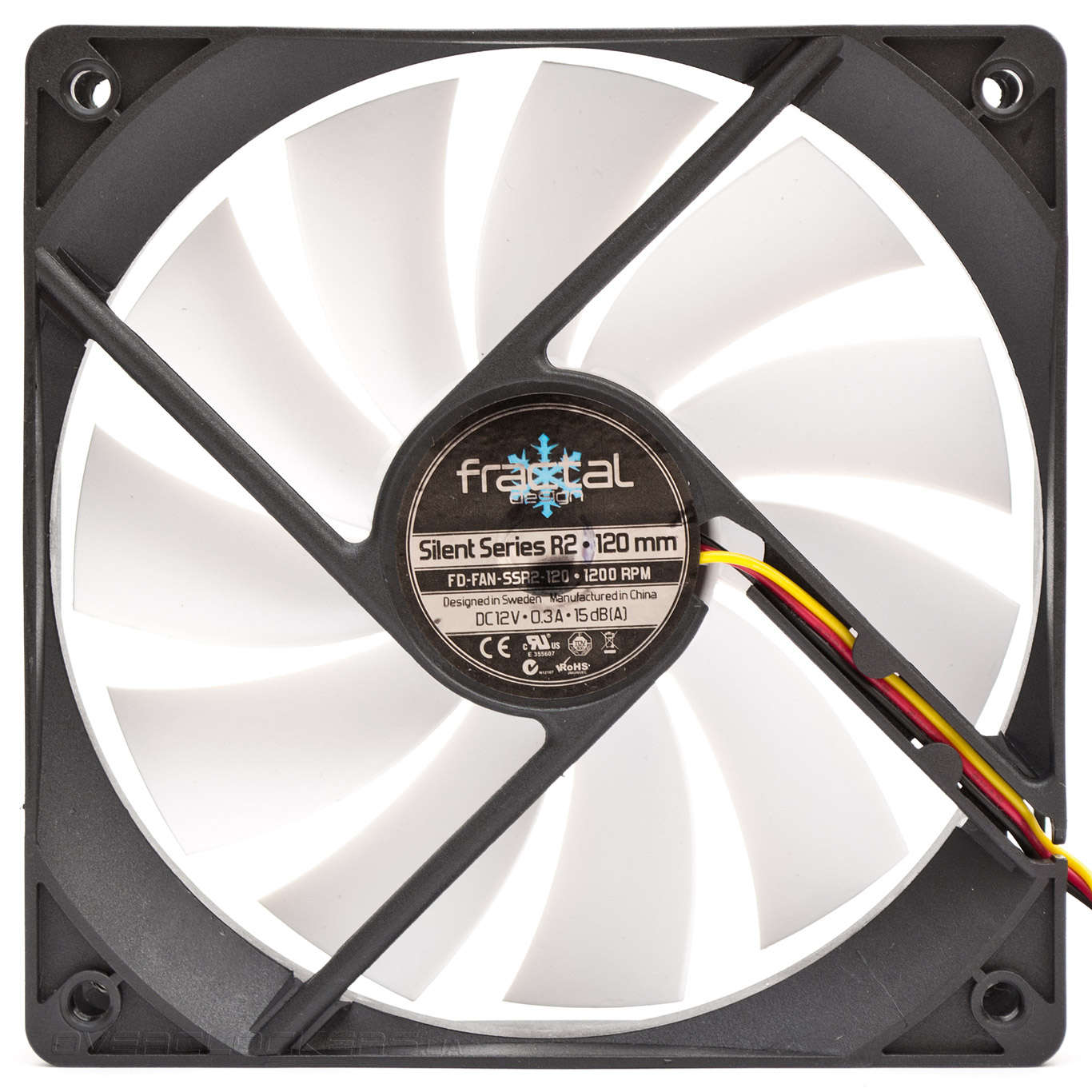

Предустановленный 120-мм вентилятор относится к серии Fractal Design Silent Series R2. Имеет гидродинамический подшипник. Длина шнура в оплетке примерно 500 мм, подключение трехконтактное. Максимальная скорость 1200 об/мин с уровнем шума 47 дБ (А). При 7 В скорость составит 800 об/мин и тихие 39 дБ (А). А на 5 В получим 600 об/мин и бесшумные 35 дБ (А). Вблизи различимо потрескивание со стороны подшипника, хотя в целом вентилятор работает достаточно тихо.

Fractal Design Node 605

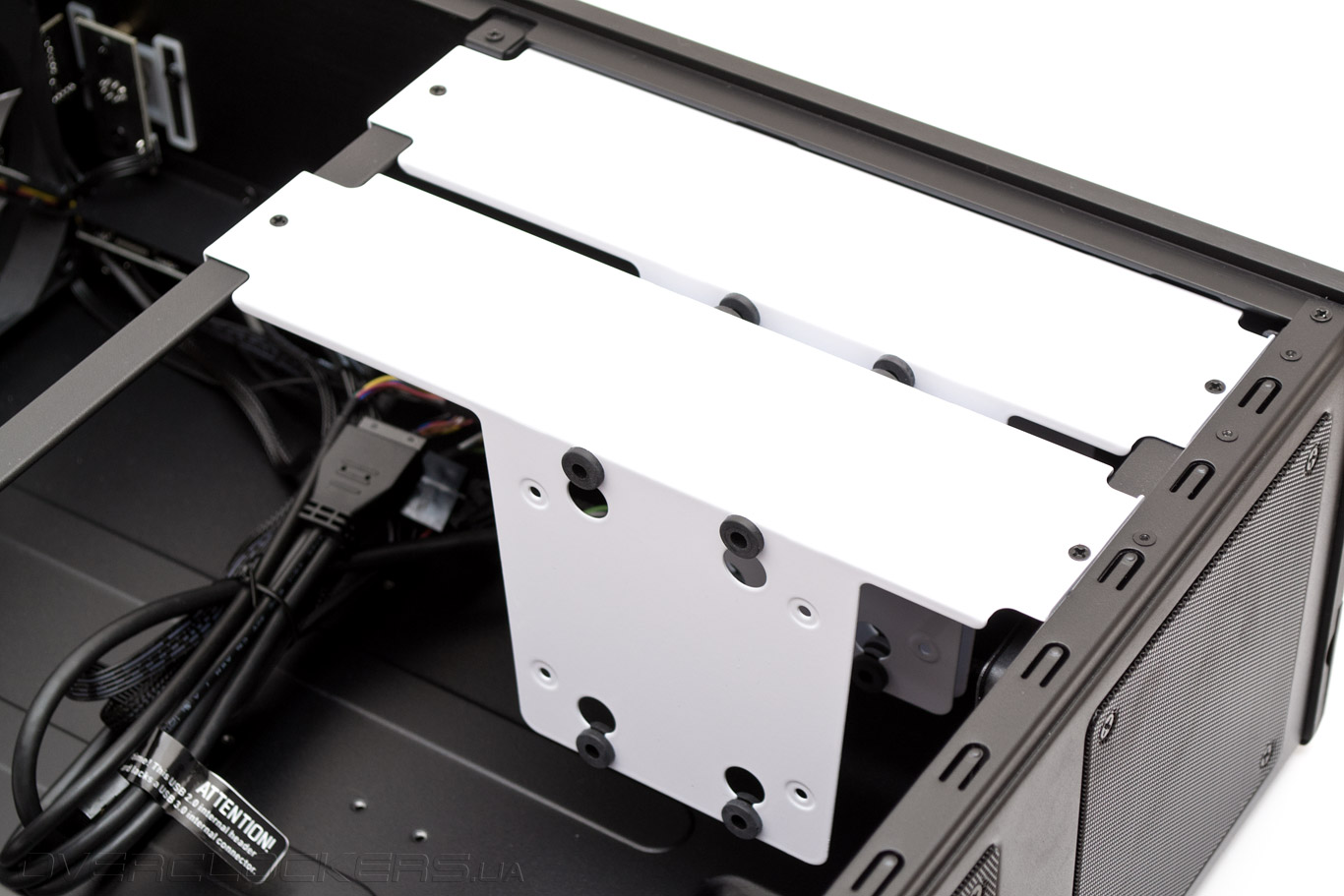

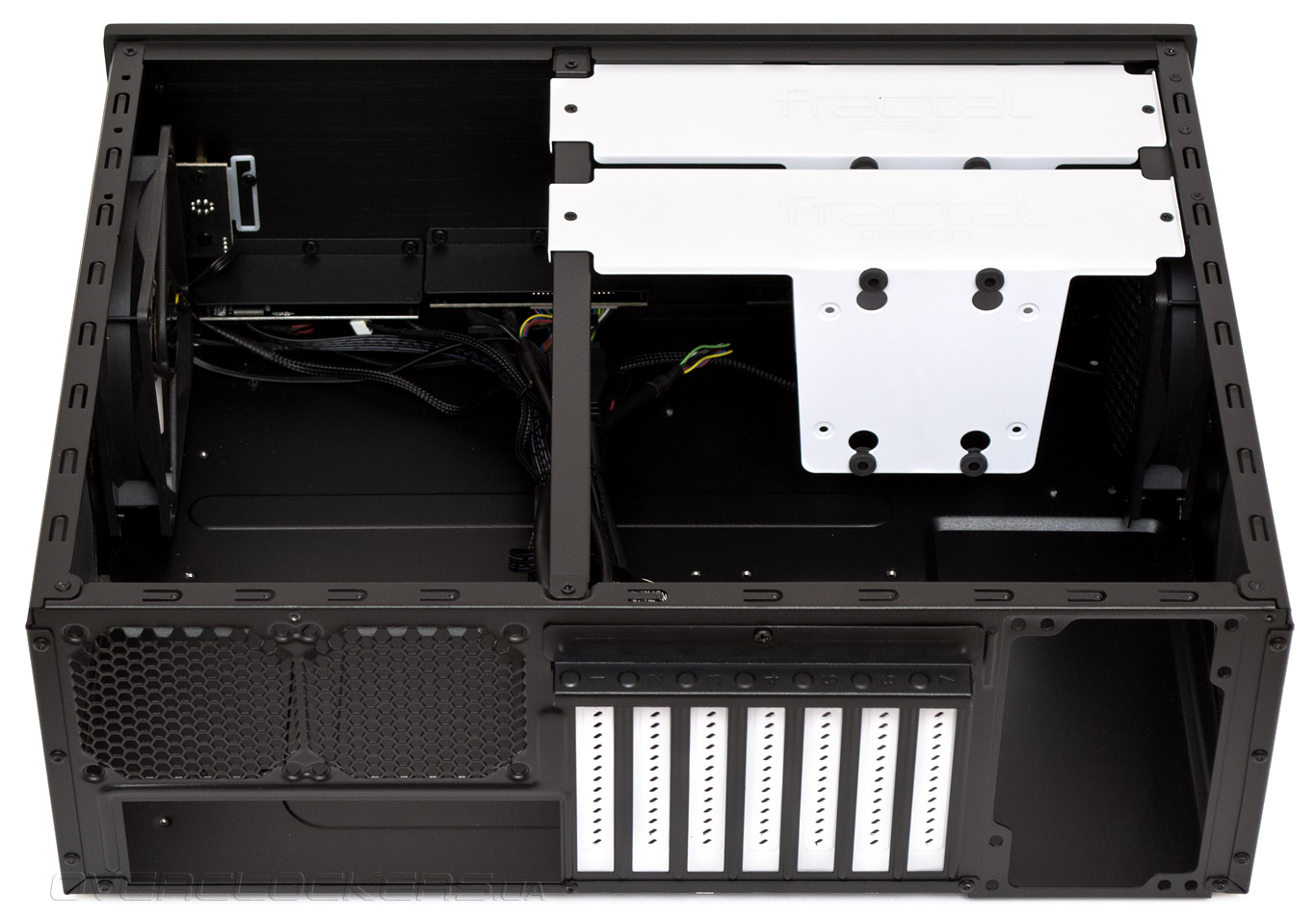

Две белые вертикальные корзины для накопителей удерживаются двумя миниатюрными винтами каждая. Они занимают левую часть корпуса за передней панелью.

Fractal Design Node 605

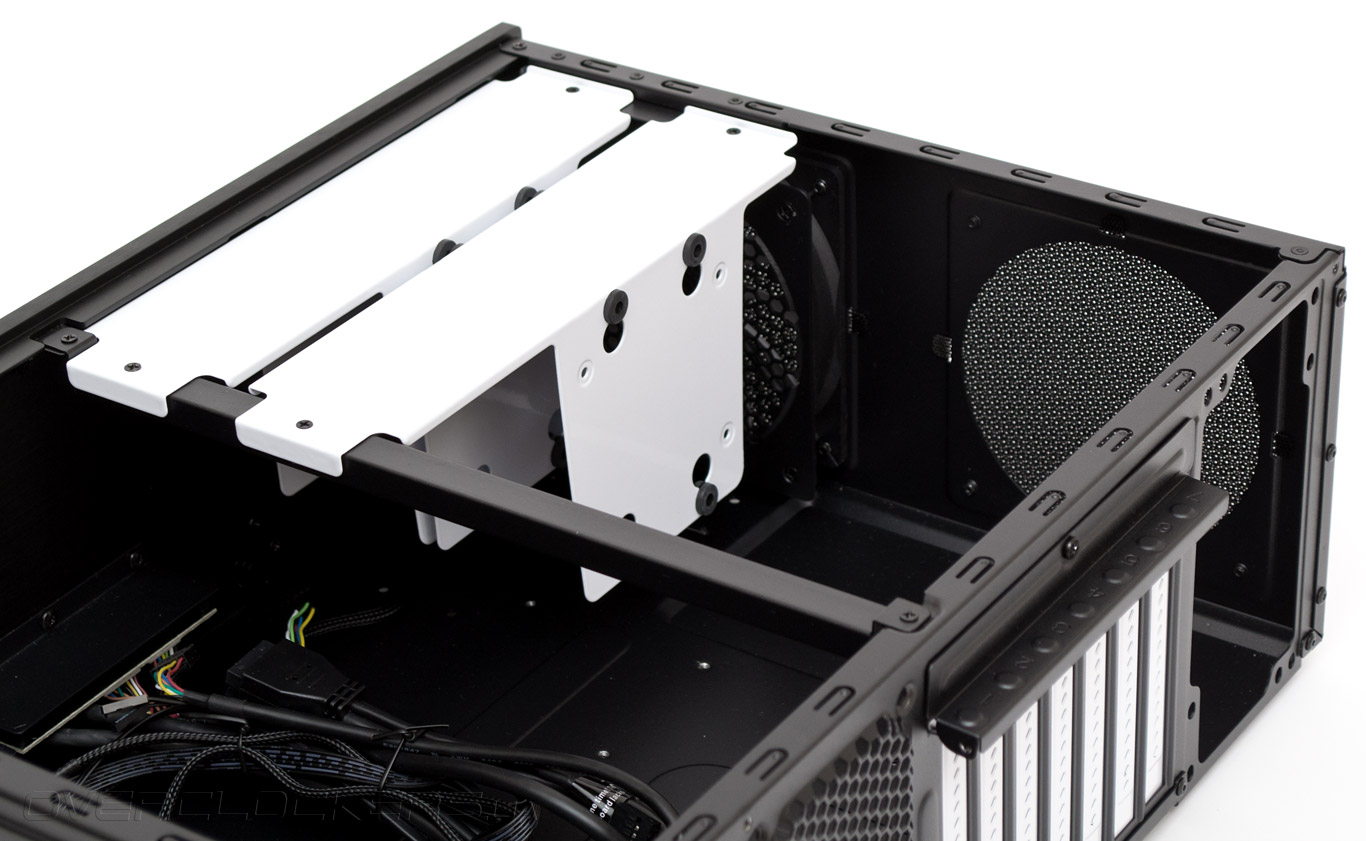

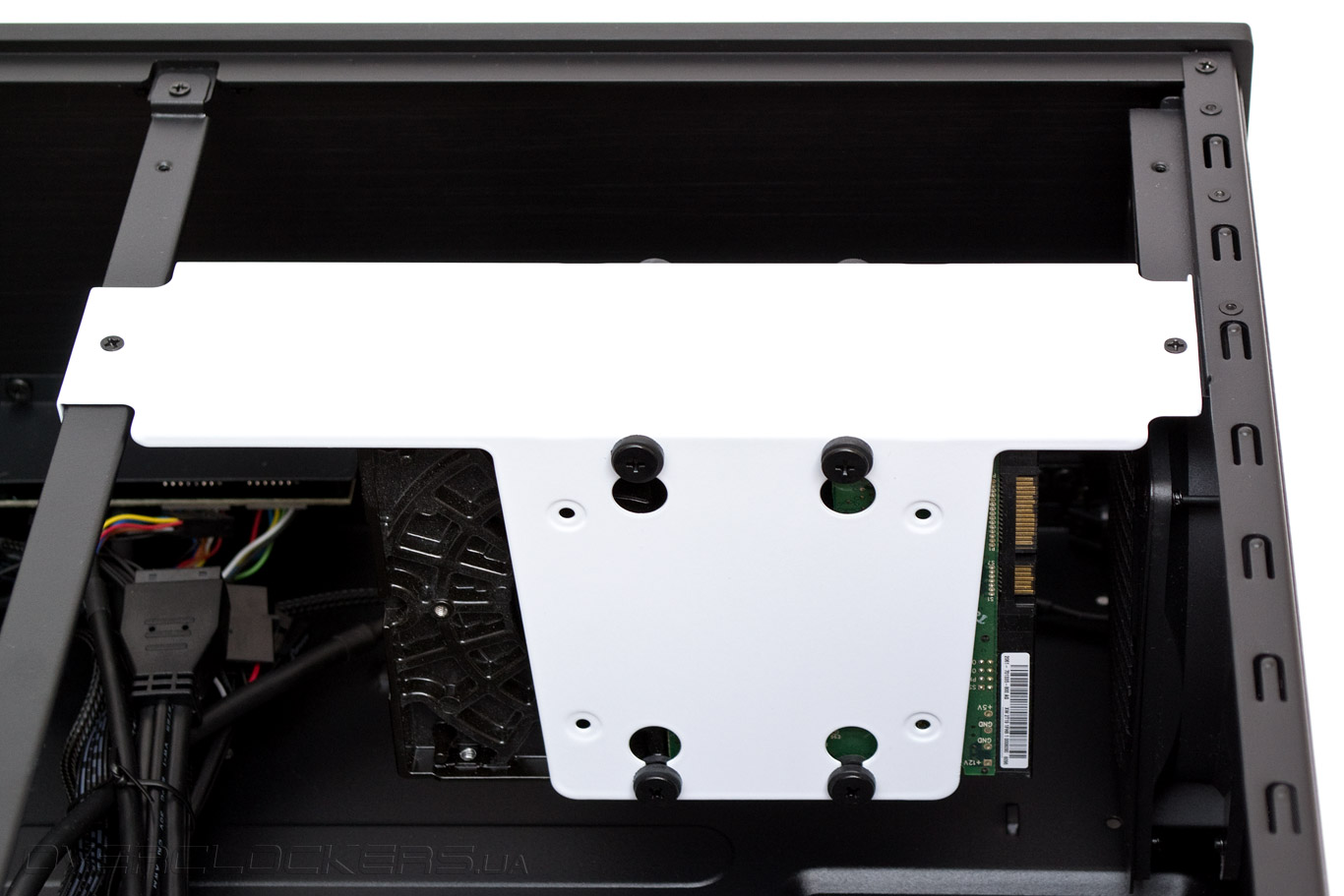

Поперечная планка, за которую держатся корзины, является съемной. Ее фиксируют еще два винта.

Fractal Design Node 605

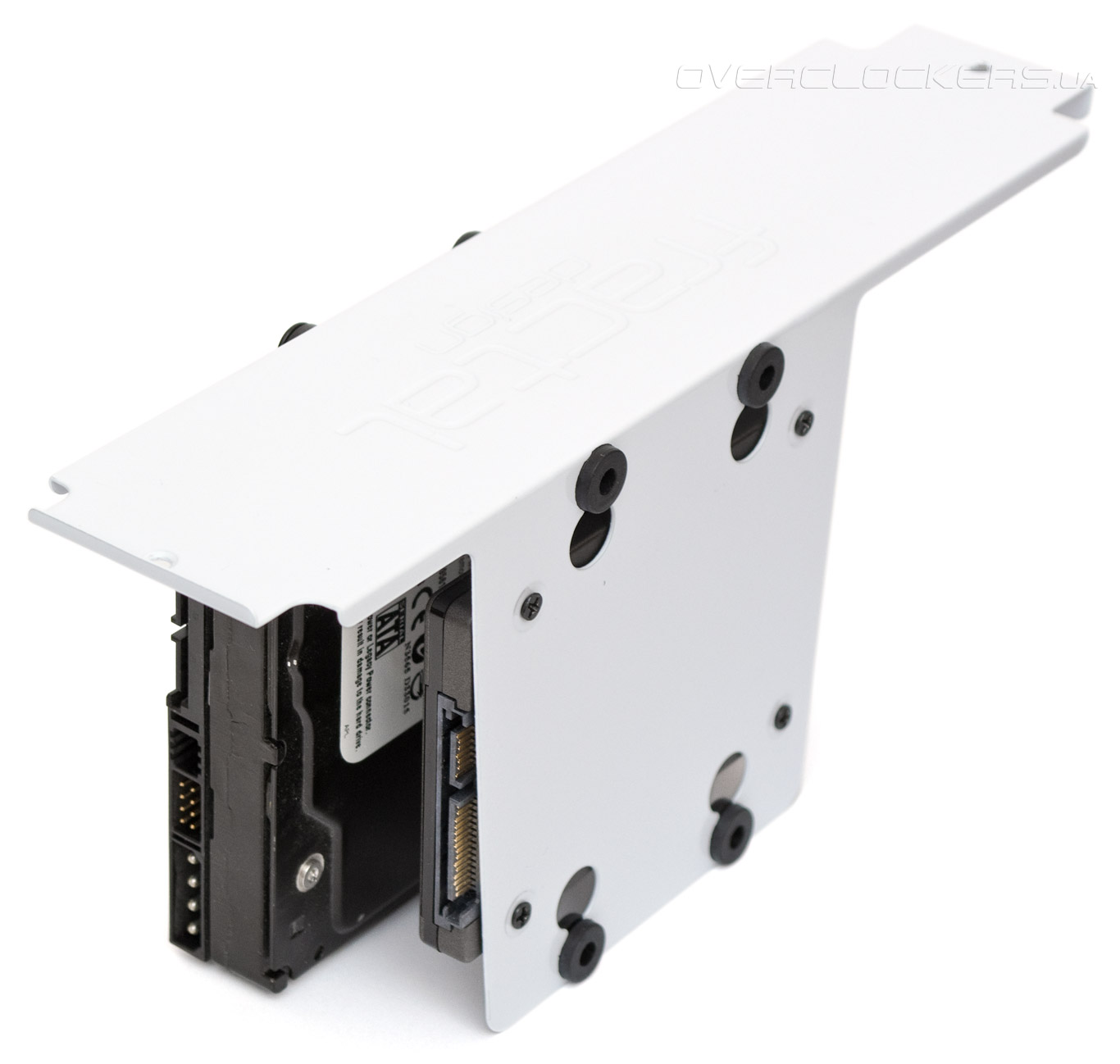

Каждая корзина принимает два накопителя формата 3,5” или 2,5”, фиксируемых с помощью винтов. Для жестких дисков предусмотрены виброизолирующие силиконовые прокладки. Поскольку накопители развернуты в разные стороны, при установке может возникнуть сложность с последовательным подключением Г-образных сигнальных и силовых кабелей питания.

Fractal Design Node 605

Накопители можно ориентировать разъемами влево или вправо, возможность подключить их сохранится в любом случае. Однако за отсутствием конфликтов с платами расширения придется внимательно следить.

Fractal Design Node 605

На левой панели есть еще один предустановленный 120-мм вентилятор, закрытый сотовой решеткой, чтобы предотвратить попадание кабелей от накопителей в крыльчатку.

Fractal Design Node 605

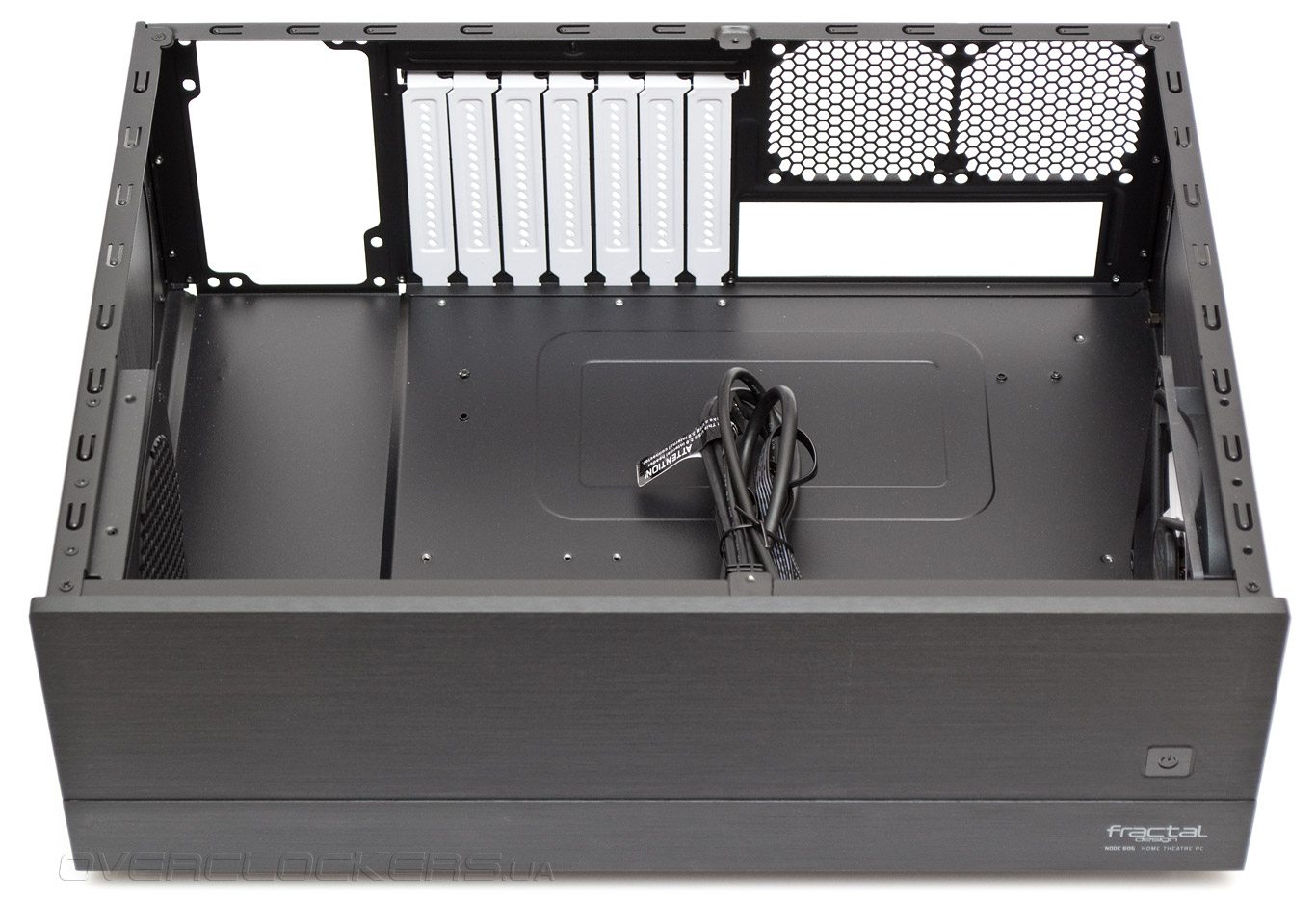

За передней алюминиевой панелью установлены дополнительные пластины, закрывающие печатные платы внешних разъемов. Правее видим прорезь для дисковода. В этом же районе сделаны три проушины для фиксации кабелей. Смонтировать туда тонкий привод оптических дисков получится только при условии использования материнской платы формата MicroATX.

Fractal Design Node 605

Платы расширения фиксируются обычными винтами с внешней стороны. Слоты выполнены в одном уровне с задней панелью, в целях экономии места.

Fractal Design Node 605

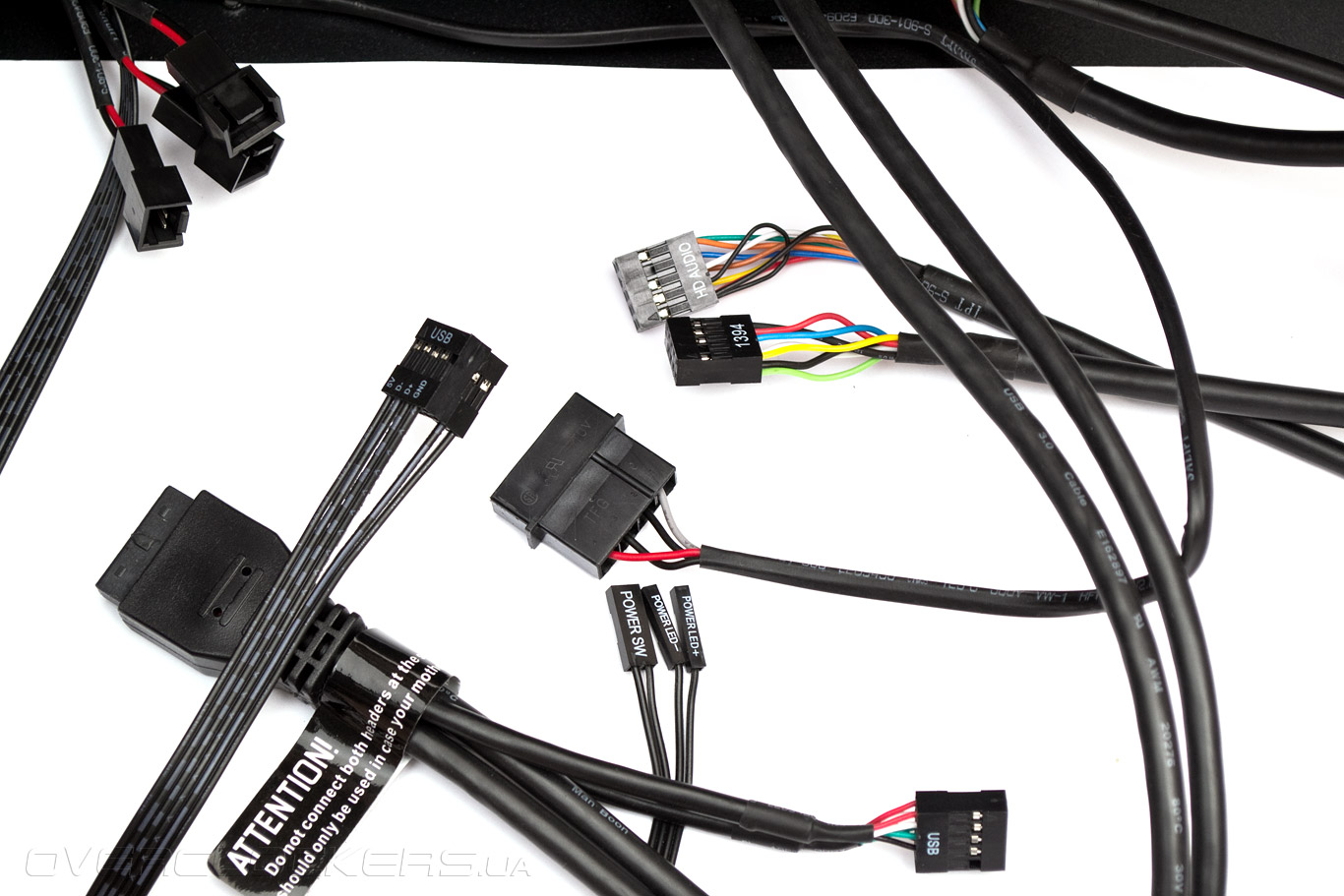

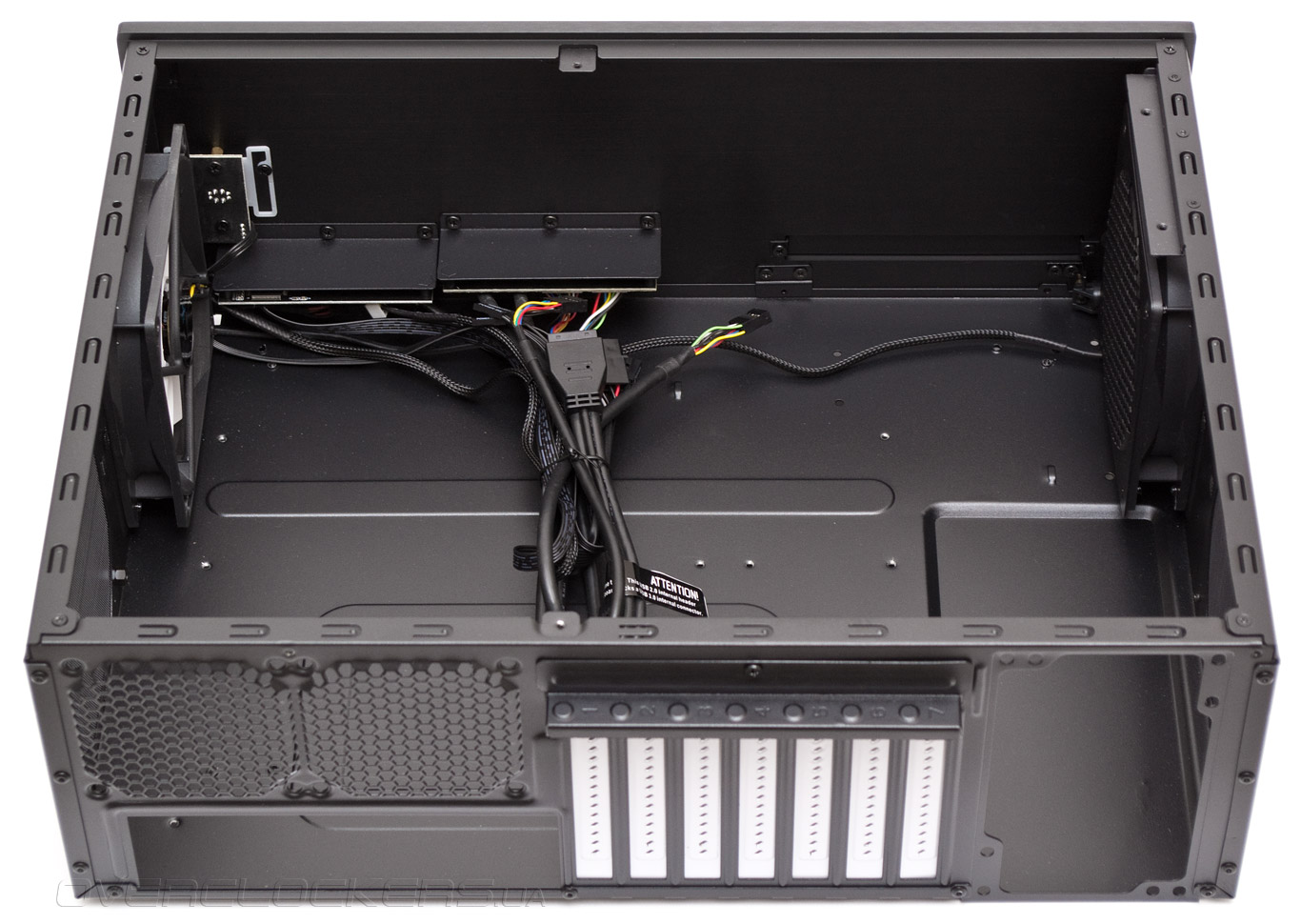

Проводов множество. Здесь три разъема для подключения вентиляторов и питающий их «молекс». Есть колодка USB 3.0 с встроенным переходником на USB 2.0 и сообщением о том, что одновременно их подключать нельзя. Провод от картридера находится на одном шлейфе с индикатором активности накопителей. Кабеля от кнопки пуска и ее светодиода выполнены на втором шлейфе. Аудио кабель имеет только формат HD Audio. И последний провод ведет к экзотическому ныне разъему IEEE 1394.

Fractal Design Node 605

Сборка

Fractal Design Node 605 является достаточно легким для сборки корпусом, без явных конструктивных недостатков. Однако общая ограниченность пространства все же доставляет некоторые хлопоты.

Fractal Design Node 605

Система укладки кабелей отсутствует, сборщику нужно будет самому позаботится о правильном распределении множества проводов. Неудобства доставляет и разная ориентация накопителей в корзинах, кабеля к ним приходится или заворачивать под неестественными углами, или протягивать индивидуально к каждому диску. В результате тестовый SSD было решено не прикручивать к корзине.

Fractal Design Node 605

Индикатор питания постоянно подсвечивается синим цветом во время работы. А индикатор активности накопителей периодически подмигивает красным цветом. К счастью, он находится за дверцей.

Fractal Design Node 605


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Node 605 использовалась следующая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Noctua NH-C14 (один вентилятор в нижнем положении);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: HIS HD7850 IceQ X 2GB H785QN2G2M + be quiet! Silent Wings USC 92 mm (AMD Radeon HD 7850);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • дополнительные вентиляторы: 1 х 120 мм — be quiet! Silent Wings USC 120mm;
  • термоинтерфейс: Noctua NT-H1.
Fractal Design Node 605


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 325 ватт. В корпусе был установлен один дополнительный 120-мм вентилятор, справа сзади на выдув. Тестирование проводилось в двух режимах:
  1. Stock High — использовались два предустановленных 120-мм пропеллера на скоростях 1200 об/мин. Вентилятор слева расположен на вдув, вентилятор справа переориентирован на выдув.
  2. Fan High — использовались два предустановленных и один дополнительный 120-мм пропеллеры на скоростях 1200 об/мин. Вентиляторы возле передней панели расположены на вдув, а вентилятор справа сзади ориентирован на выдув. Пылевой фильтр на месте правого заднего вытяжного вентилятора демонтирован, чтобы не мешать движению воздуха.

Результаты тестирования

Тестирование Fractal Design Node 605

Тест показал что Fractal Design Node 605 в стоковом варианте не подходит для охлаждения разогнанной системы. Температура процессора и видеокарты достигли критических значений. Причина — неправильное распределение потоков воздуха внутри. Горячий воздух от видеокарты подогревает горизонтальный процессорный радиатор, который лишен доступа к забортному воздуху, а его выхлоп проветривается недостаточно быстро. Однако, демонтаж одного пылевого фильтра и установка дополнительного 120-мм вентилятора на выдув снизили температуру процессора и видеокарты на семь и восемь градусов соответственно. Следовательно, именно слишком плотные фильтры на боковых стенках являются основным препятствием для нормальной циркуляции воздушных потоков внутри. Замена мелких сеточек на металлические «грили» в местах установки вытяжных вентиляторов способна кардинально улучшить ситуацию с охлаждением. Дополнительно, для данного корпуса в большей мере подойдет система охлаждения видеоадаптера, выбрасывающая горячий воздух наружу. Напоминаем, что имитируемый в тесте тип тепловой нагрузки редко встречается в реальности, но все равно можно утверждать с определенностью, что Fractal Design Node 605 рассчитан на системы малой и средней мощности. Понадобится целый ряд доработок, чтобы использовать его в качестве шасси для мощного оборудования.


Выводы

Суть Fractal Design Node 605 скрывается в его названии. Node – буквально означает «узел» или «основная часть в системе». То есть, данный корпус способен стать основой центра домашней развлекательной системы малой или средней мощности, внешностью которой смогут восхищаться хозяева и гости. А выглядит он действительно красиво и представительно. Корпус достаточно компактен, как для HTPC, вмещающего полноразмерные компоненты, и обладает хорошим уровнем звукоизоляции. Из досадных недостатков стоит отметить отпадающие магниты на передней дверце и слишком плотные пылевые фильтры. Производителю можно рекомендовать использовать для магнитов более надежный клей. Кроме того, желательно использовать более проницаемые фильтры и положить в комплект несколько 120-мм решеток для установки на места вытяжных вентиляторов.

Шасси не подходит для производительных систем, поскольку не справляется с их охлаждением. Но оно для этого и не предназначено. Как мы уже упоминали ранее, Node 605 подкупает именно большим количеством комбинаций конфигурации системы. Если отказаться от мощного видеоадаптера, появится возможность использовать систему для хранения и воспроизведения большого количества фильмов в HD качестве. Если ограничить количество накопителей в угоду видеоадаптеру — получится неплохая игровая приставка. Полноформатная материнская плата позволит подключить дополнительные адаптеры и не будет проблем совместимости компонентов, которыми обычно страдает форм-фактор Mini-ITX. Полагаем, что несмотря на относительно высокую цену, Node 605 определенно будет пользоваться популярностью у своей целевой аудитории.
