Обзор корпуса Fractal Design Node 605 форм-фактора HTPC

Сборка

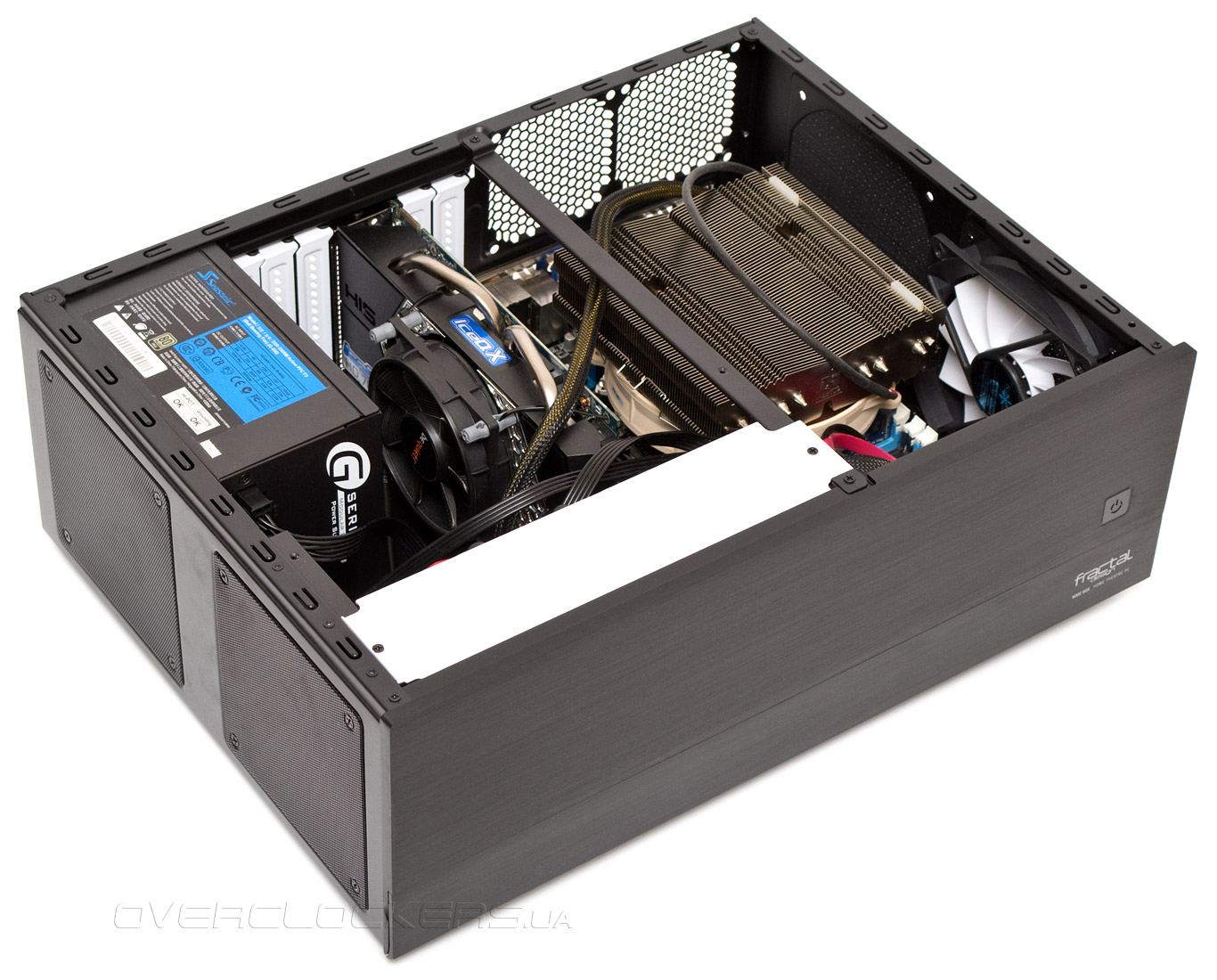

Fractal Design Node 605 является достаточно легким для сборки корпусом, без явных конструктивных недостатков. Однако общая ограниченность пространства все же доставляет некоторые хлопоты.

Fractal Design Node 605

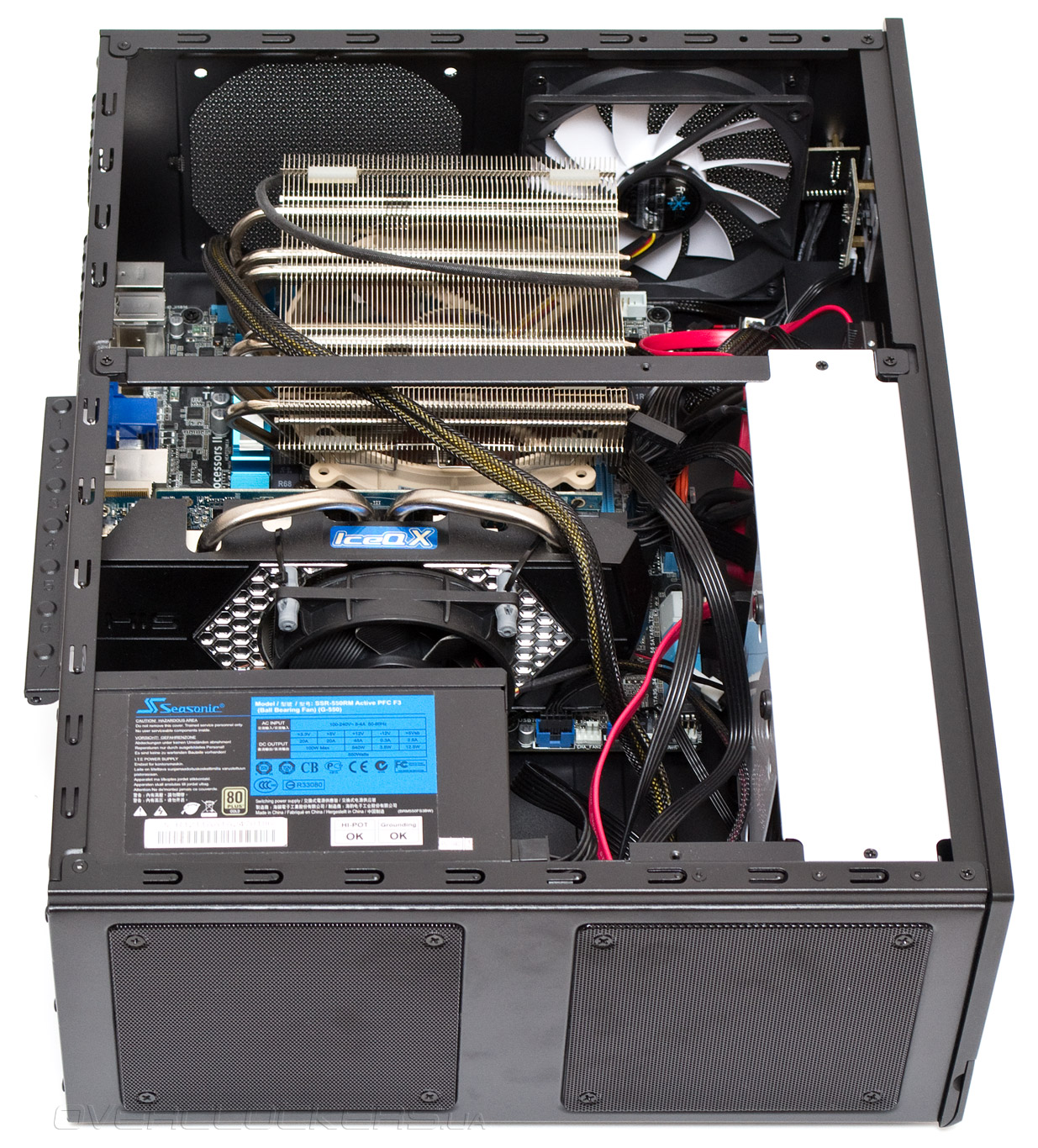

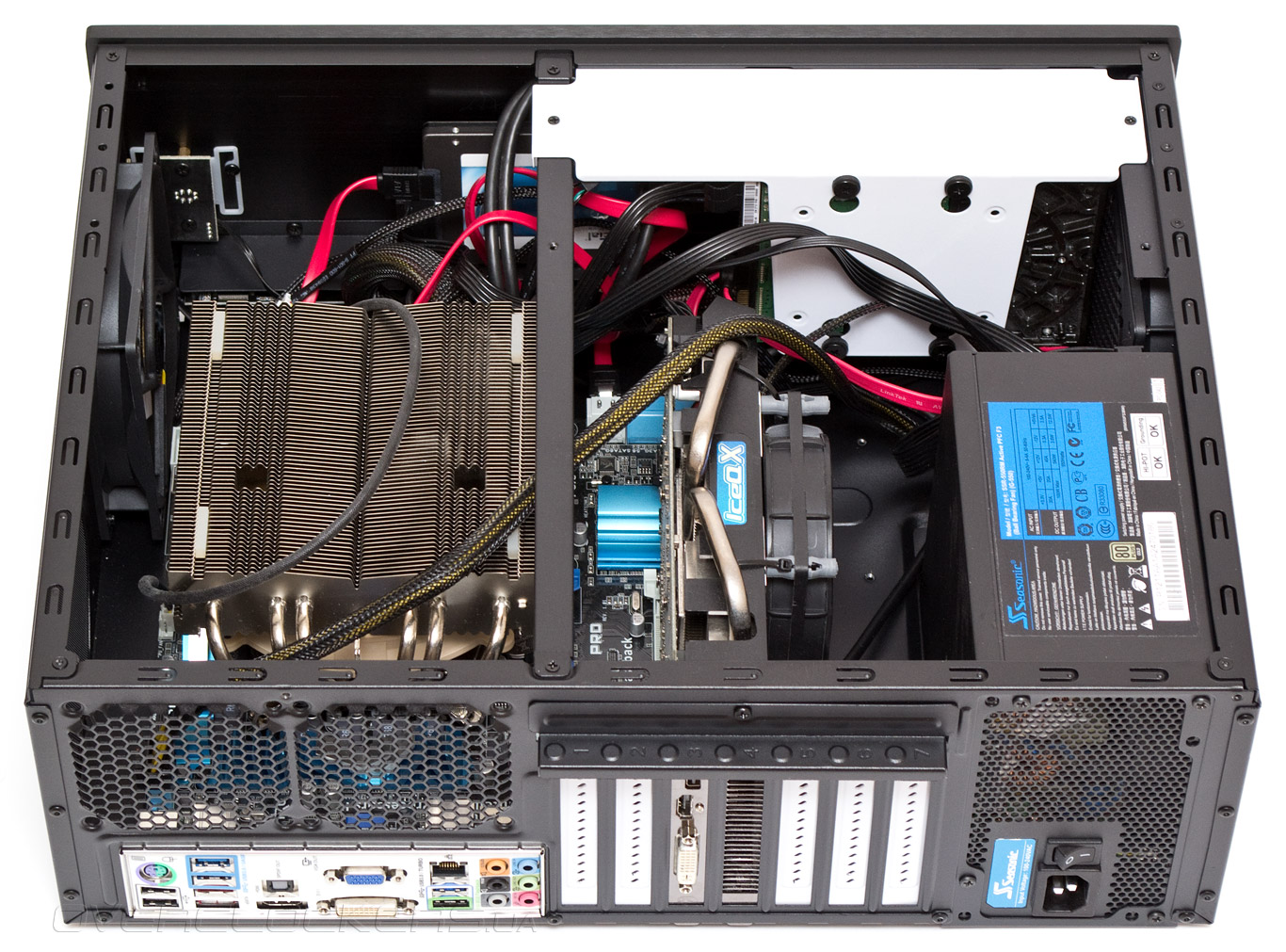

Система укладки кабелей отсутствует, сборщику нужно будет самому позаботится о правильном распределении множества проводов. Неудобства доставляет и разная ориентация накопителей в корзинах, кабеля к ним приходится или заворачивать под неестественными углами, или протягивать индивидуально к каждому диску. В результате тестовый SSD было решено не прикручивать к корзине.

Fractal Design Node 605

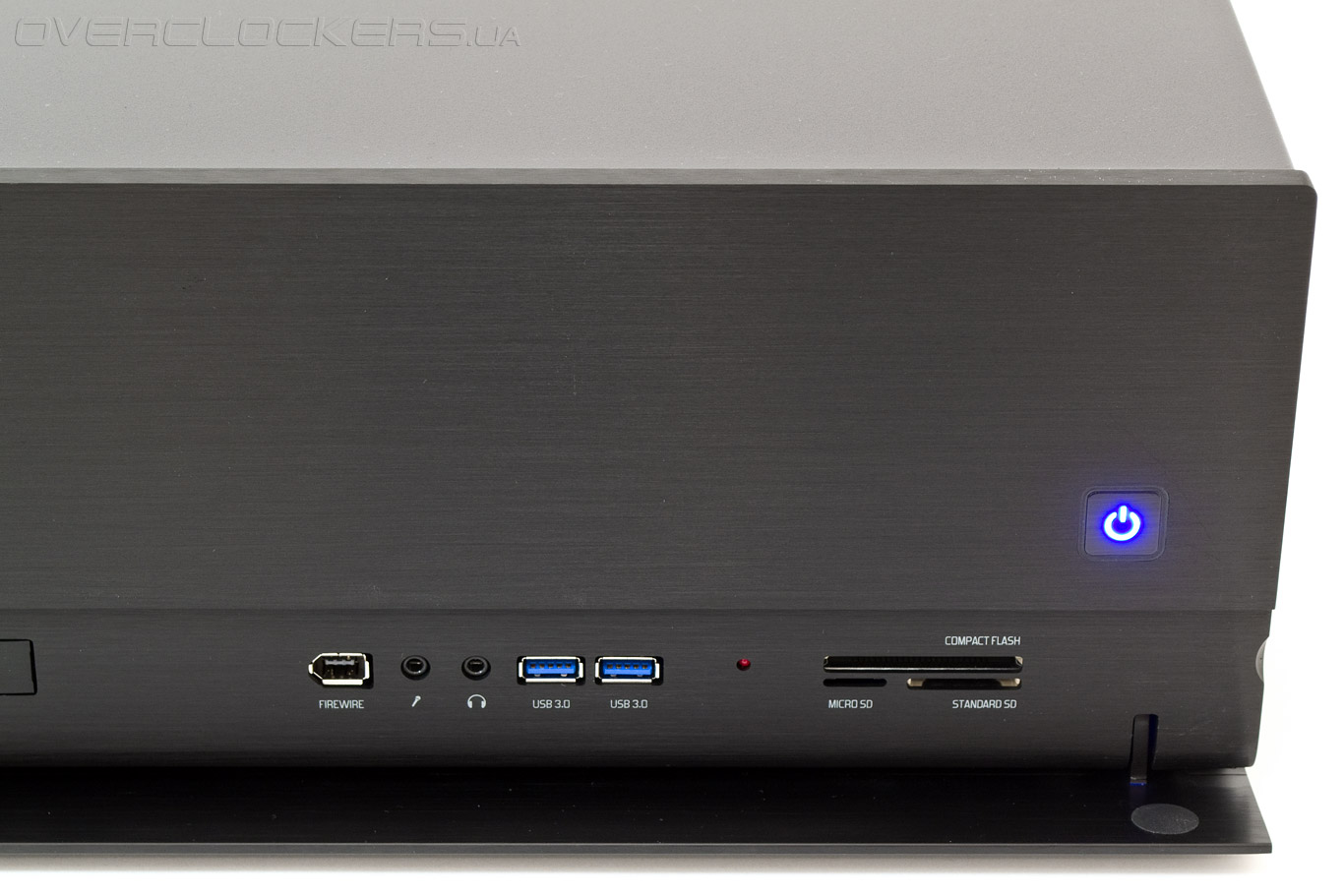

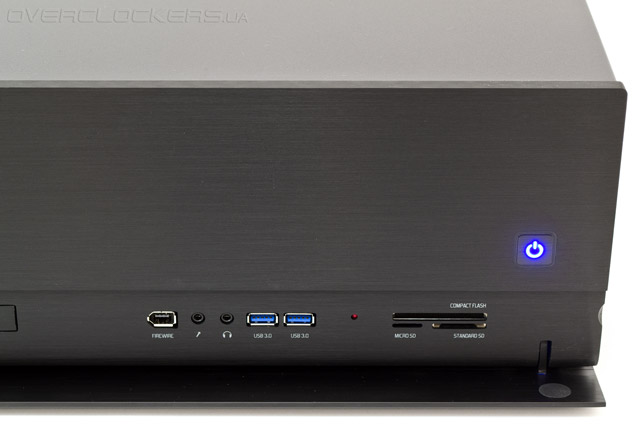

Индикатор питания постоянно подсвечивается синим цветом во время работы. А индикатор активности накопителей периодически подмигивает красным цветом. К счастью, он находится за дверцей.

Fractal Design Node 605


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Node 605 использовалась следующая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Noctua NH-C14 (один вентилятор в нижнем положении);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: HIS HD7850 IceQ X 2GB H785QN2G2M + be quiet! Silent Wings USC 92 mm (AMD Radeon HD 7850);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • дополнительные вентиляторы: 1 х 120 мм — be quiet! Silent Wings USC 120mm;
  • термоинтерфейс: Noctua NT-H1.
Fractal Design Node 605


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 325 ватт. В корпусе был установлен один дополнительный 120-мм вентилятор, справа сзади на выдув. Тестирование проводилось в двух режимах:
  1. Stock High — использовались два предустановленных 120-мм пропеллера на скоростях 1200 об/мин. Вентилятор слева расположен на вдув, вентилятор справа переориентирован на выдув.
  2. Fan High — использовались два предустановленных и один дополнительный 120-мм пропеллеры на скоростях 1200 об/мин. Вентиляторы возле передней панели расположены на вдув, а вентилятор справа сзади ориентирован на выдув. Пылевой фильтр на месте правого заднего вытяжного вентилятора демонтирован, чтобы не мешать движению воздуха.

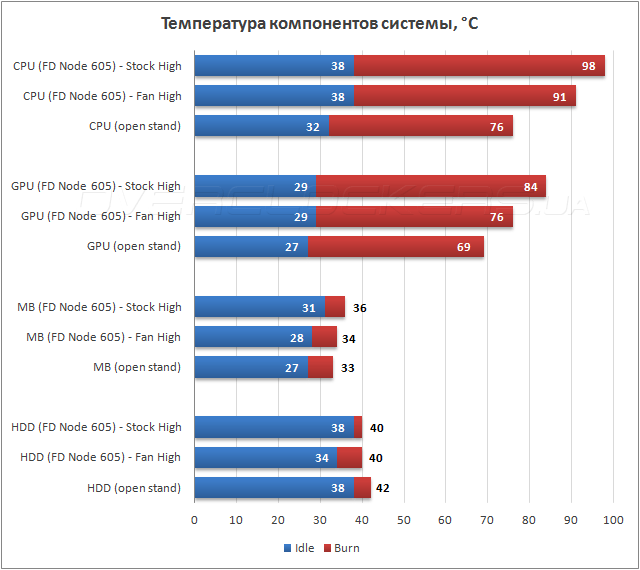

Результаты тестирования

Тестирование Fractal Design Node 605

Тест показал что Fractal Design Node 605 в стоковом варианте не подходит для охлаждения разогнанной системы. Температура процессора и видеокарты достигли критических значений. Причина — неправильное распределение потоков воздуха внутри. Горячий воздух от видеокарты подогревает горизонтальный процессорный радиатор, который лишен доступа к забортному воздуху, а его выхлоп проветривается недостаточно быстро. Однако, демонтаж одного пылевого фильтра и установка дополнительного 120-мм вентилятора на выдув снизили температуру процессора и видеокарты на семь и восемь градусов соответственно. Следовательно, именно слишком плотные фильтры на боковых стенках являются основным препятствием для нормальной циркуляции воздушных потоков внутри. Замена мелких сеточек на металлические «грили» в местах установки вытяжных вентиляторов способна кардинально улучшить ситуацию с охлаждением. Дополнительно, для данного корпуса в большей мере подойдет система охлаждения видеоадаптера, выбрасывающая горячий воздух наружу. Напоминаем, что имитируемый в тесте тип тепловой нагрузки редко встречается в реальности, но все равно можно утверждать с определенностью, что Fractal Design Node 605 рассчитан на системы малой и средней мощности. Понадобится целый ряд доработок, чтобы использовать его в качестве шасси для мощного оборудования.


Выводы

Суть Fractal Design Node 605 скрывается в его названии. Node – буквально означает «узел» или «основная часть в системе». То есть, данный корпус способен стать основой центра домашней развлекательной системы малой или средней мощности, внешностью которой смогут восхищаться хозяева и гости. А выглядит он действительно красиво и представительно. Корпус достаточно компактен, как для HTPC, вмещающего полноразмерные компоненты, и обладает хорошим уровнем звукоизоляции. Из досадных недостатков стоит отметить отпадающие магниты на передней дверце и слишком плотные пылевые фильтры. Производителю можно рекомендовать использовать для магнитов более надежный клей. Кроме того, желательно использовать более проницаемые фильтры и положить в комплект несколько 120-мм решеток для установки на места вытяжных вентиляторов.

Шасси не подходит для производительных систем, поскольку не справляется с их охлаждением. Но оно для этого и не предназначено. Как мы уже упоминали ранее, Node 605 подкупает именно большим количеством комбинаций конфигурации системы. Если отказаться от мощного видеоадаптера, появится возможность использовать систему для хранения и воспроизведения большого количества фильмов в HD качестве. Если ограничить количество накопителей в угоду видеоадаптеру — получится неплохая игровая приставка. Полноформатная материнская плата позволит подключить дополнительные адаптеры и не будет проблем совместимости компонентов, которыми обычно страдает форм-фактор Mini-ITX. Полагаем, что несмотря на относительно высокую цену, Node 605 определенно будет пользоваться популярностью у своей целевой аудитории.
