Обзор корпуса Fractal Design Define S. Все гениальное — просто

Приблизительно полгода тому назад мы познакомили читателей с очень хорошим корпусом от Fractal Design под названием Define R5. Он отличался высоким качеством изготовления, хорошей функциональностью и универсальностью. А в данном обзоре пойдет речь о его модифицированной версии — Define S, которая предназначена специально для энтузиастов жидкостного охлаждения ПК. Они очень сильно похожи между собой внешне, зато отличаются внутренней конструкцией. Но перед тем как перейти к различиям, давайте еще раз осмотрим корпус снаружи.

Fractal Design Define S

Характеристики

Модель Fractal Design Define S
Страница продукта fractal-design.com
Тип корпуса Midi-Tower
Размеры, мм 465 (В) x 233 (Ш) x 533 (Г)
Материал ABS пластик, сталь
Вес, кг 9,1
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 3 / 2 (2,5″ диски можно установить вместо 3,5″ накопителей)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 / 140 мм (1 х 140 мм установлен)
задние — 1 х 120 / 140 мм (1 х 140 мм установлен)
верхние — 3 х 120 / 140 мм или 1 х 180 мм (опционально)
нижние — 1 х 120 / 140 мм (опционально)
боковые — 1 х 120 / 140 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Пылевые фильтры спереди и снизу, боковое окно (опционально)
Рекомендованная стоимость, $ 80

Упаковка и комплект поставки

Упаковка корпуса вполне стандартная и весьма информативная. Здесь есть монохромное изображение интерьера и экстерьера корпуса и подробные технические характеристики. Но самое главное — по бокам имеются вырезы для удобной переноски коробки. Защита от повреждений традиционная — демпферы из пенопласта и пластиковый пакет. Маленькая белая коробочка с крепежными деталями и инструкция приклеена скотчем к одному из демпферов.

Fractal Design Define S

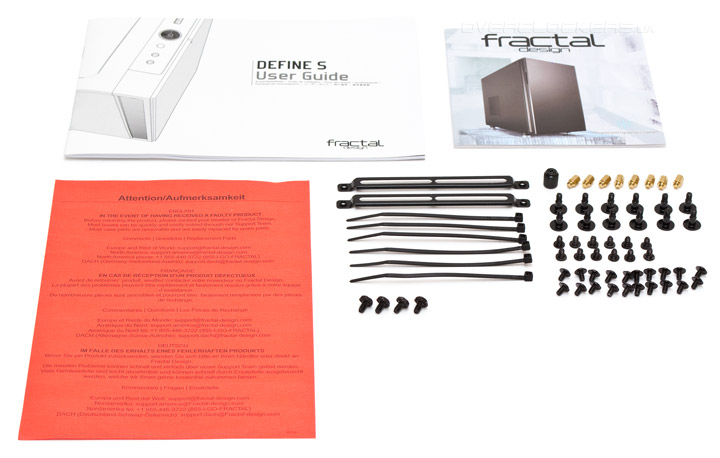

В перечень аксессуаров и деталей Define S входят:

  • инструкция по сборке, гарантийный лист и каталог продукции;
  • две крепежные планки для резервуара СВО;
  • шесть кабельных стяжек;
  • четыре винта для блока питания;
  • металлический переходник для монтажа стоек материнской платы;
  • восемь стоек материнской платы;
  • 12 винтов для монтажа накопителей формата 3,5″;
  • 12 винтов для монтажа материнской платы и резервуара СВО;
  • 20 винтов монтажа накопителей формата 2,5″.
Fractal Design Define S

Внешний вид

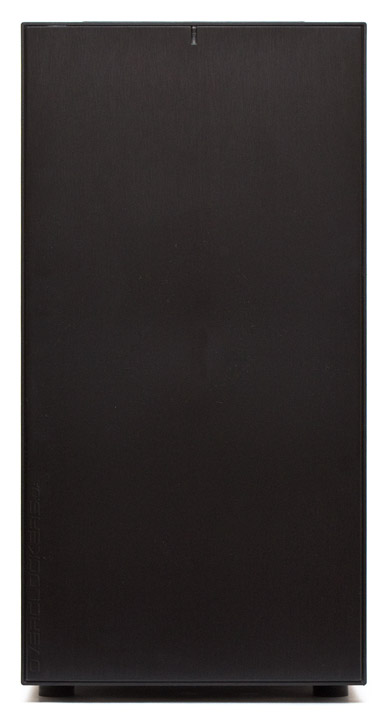

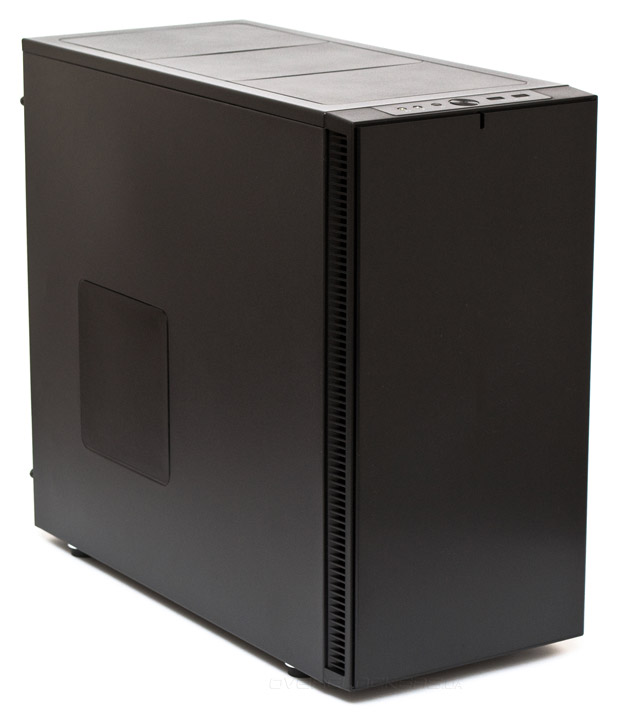

Как уже упоминалось выше, визуально Fractal Design Define S является точной копией Define R5. Неудивительно, что и здесь компания осталась верна канонам своего фирменного дизайна и создала еще один черный ящик, без каких-либо изысков или намеков на декоративность. Например, передняя пластиковая панель, с отделкой имитирующей шлифованный алюминий, абсолютно ровная и не имеет никаких элементов вообще. Если только не считать крошечного индикатора активности накопителей, окошко которого находится на верхней грани по центру. И то, заметить его получится только во включенном состоянии. В отличие от Define R5, передняя панель здесь не является дверцей и не имеет подвижных деталей.

Fractal Design Define S

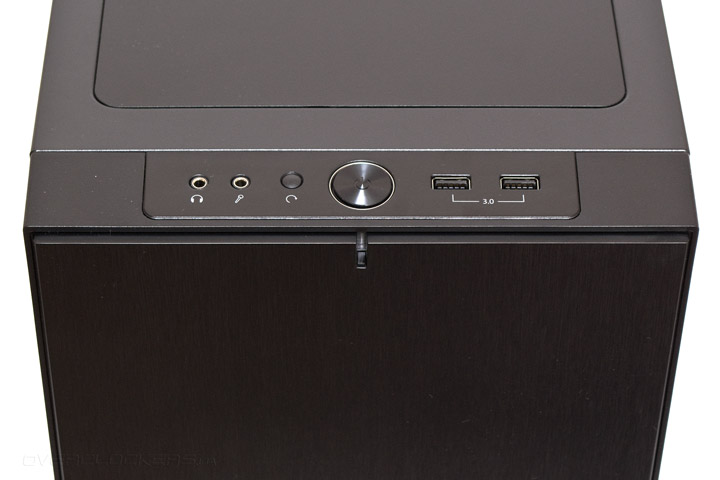

Все внешние порты и кнопки расположены на верхней грани передней панели. Если считать слева направо, здесь находятся два 3,5-мм аудиоразъема, маленькая клавиша перезагрузки системы, большая круглая кнопка включения, совмещенная с индикатором работы системы (синяя подсветка видна по периметру клавиши) и два порта USB 3.0.

Fractal Design Define S

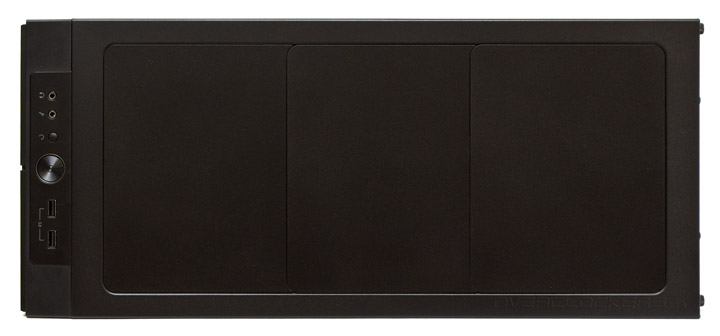

Верхняя панель по степени лаконичности мало уступает передней. В исходном состоянии она плоская и ровная. Вентиляционные отверстия здесь, как и в прошлой модели закрыты фирменными пластиковыми заглушками ModuVent.

Fractal Design Define S

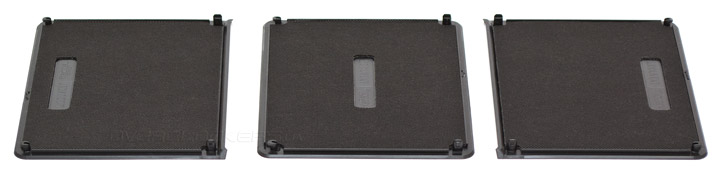

Снимаются эти заглушки довольно просто, достаточно поддеть изнутри корпуса пару лепестков крепления. Одеваются назад они еще проще — нужно всего лишь поставить их на место и прижать, соблюдая порядок установки (начиная спереди) и следя за тем, чтобы кромки совпадали по форме. С обратной стороны на заглушки приклеен шумоизолирующий материал.

Fractal Design Define S

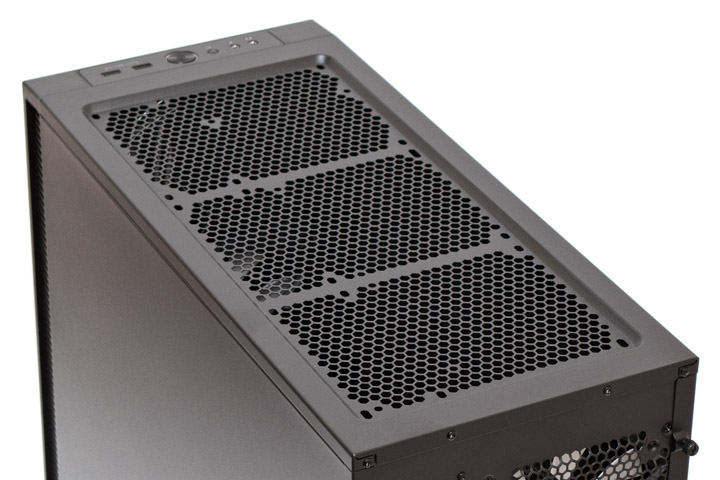

Так выглядит верхняя панель без заглушек. Более чем на 90% она состоит из металлической вентиляционной решетки, под которую можно установить до трех 120- или 140-мм вентиляторов (и даже один 180-мм с посадочными отверстиями 165-мм) или радиаторы соответствующего размера. Обратите внимание, что все посадочные отверстия максимально смещены вправо, следовательно, даже большие системы охлаждения не будут конфликтовать с элементами материнской платы, которая крепится слева.

Fractal Design Define S

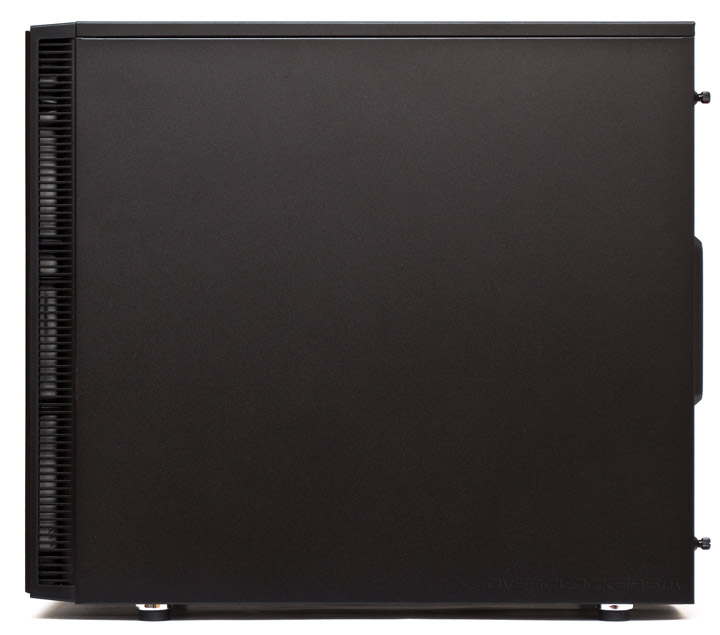

Правая боковая  панель сплошная и не имеет ничего примечательного. Крупные вентиляционные отверстия находятся в боковой грани передней панели.

Fractal Design Define S

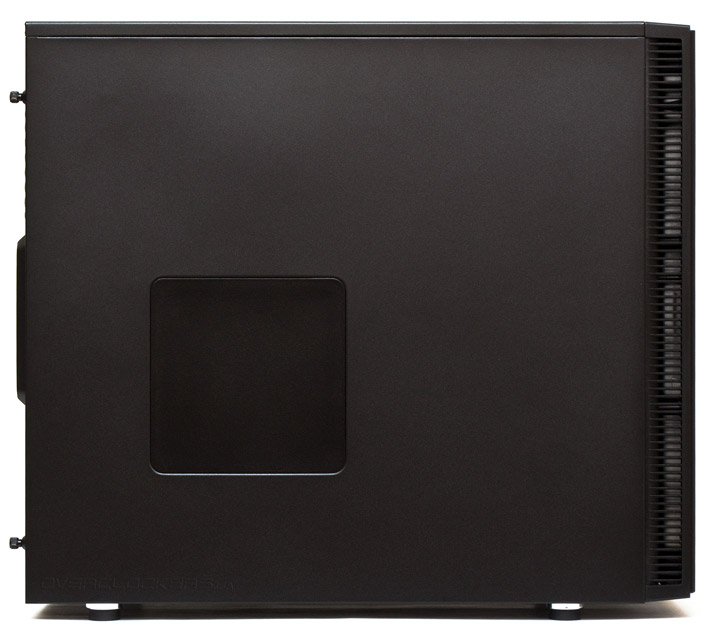

В левой панели есть вентиляционное отверстие, расположенное приблизительно напротив плат расширения и закрытое еще одной заглушкой. Альтернативно, в другой ревизии данной модели корпуса на дверце может находиться боковое окно. Передняя панель с этой стороны тоже имеет вертикальный ряд вентиляционных отверстий.

Fractal Design Define S

Обе дверцы достаточно крепкие благодаря хорошей толщине металла и ребрам поперечной жесткости. На обеих панелях наклеен 1,5-мм слой шумоизоляции.

Fractal Design Define S

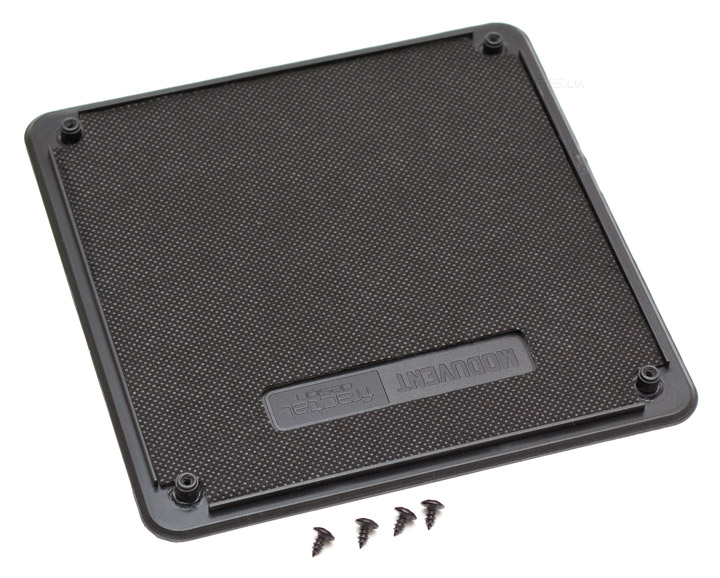

Боковая пластмассовая заглушка держится на четырех шурупах.

Fractal Design Define S

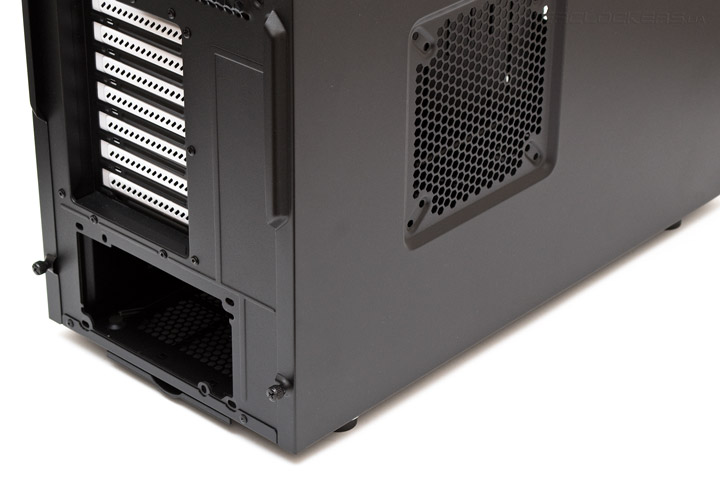

Если снять заглушку и открыть боковую вентиляционную решетку, мы увидим что на ней можно разместить один 120- или 140-мм вентилятор. Обе дверцы снимаются путем сдвигания назад и имеют штампованные ручки, облегчающие открывание. Обе дверцы удерживаются двумя винтами с накатанной головкой. Винты закреплены на панели что не позволяет потерять их случайно после демонтажа.

Fractal Design Define S

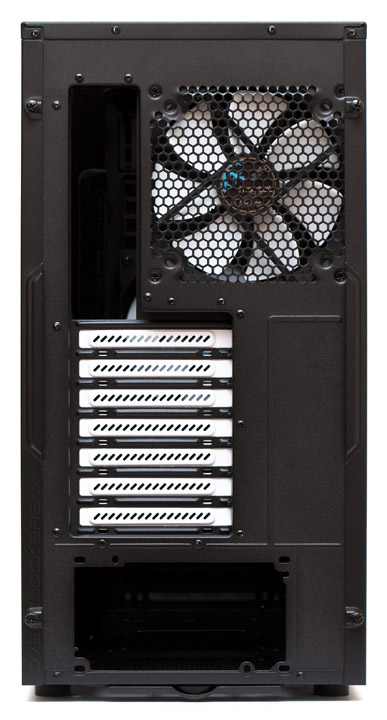

Задняя панель вполне стандартная. Сверху есть привычная вентиляционная решетка, к которой крепится один 120- или 140-мм вентилятор. Семь слотов расширения закрыты многоразовыми металлическими вентилируемыми заглушками белого цвета.

Fractal Design Define S

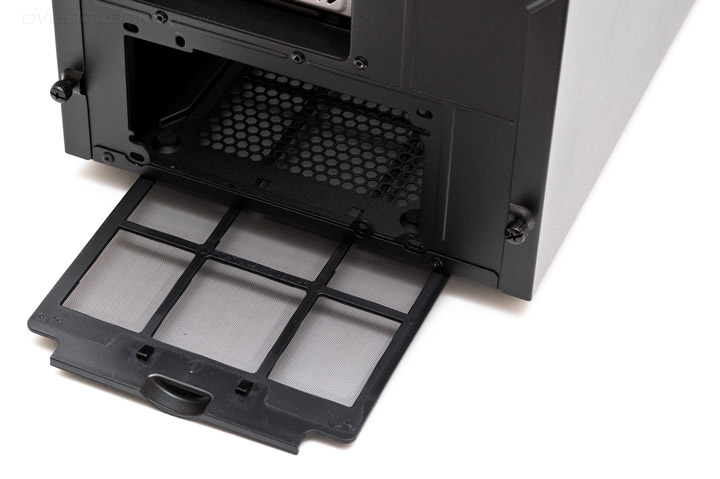

Блок питания может быть установлен как вентилятором вверх, так и вниз. От пыли его закрывает хороший фильтр, который извлекается снизу. Отметим, что данное решение не самое удобное, потому что когда корпус находится возле стены, для банальной очистки фильтра его придется передвигать. В Define R5 эта проблема была решена несколько изящнее — фильтр извлекался спереди корпуса, а не сзади.

Fractal Design Define S

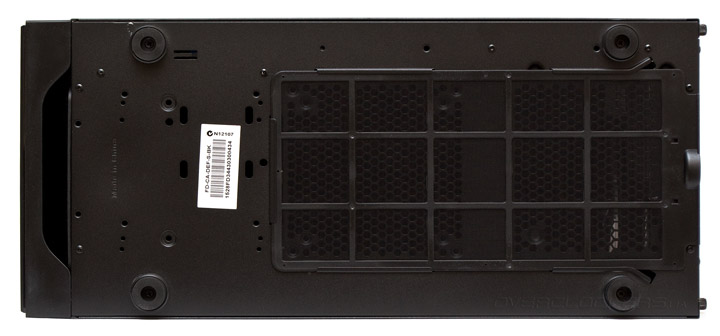

Пылевой фильтр закрывает 2/3 части нижней панели корпуса. Снимается по направлению назад.

Fractal Design Define S

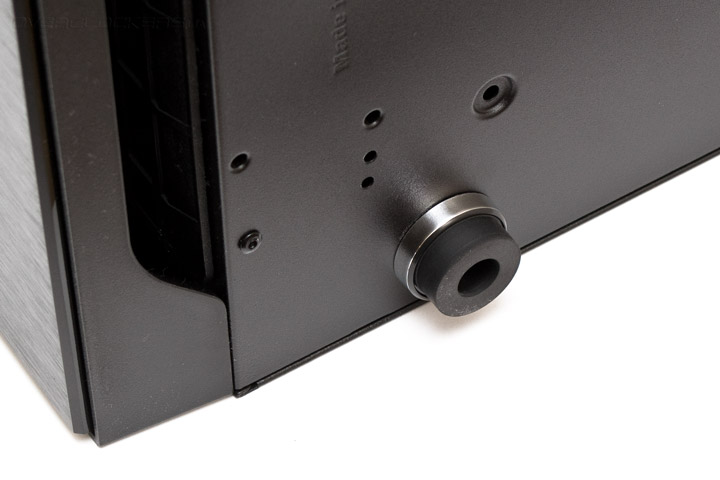

Резиновые ножки в пластмассовой обойме (удачно замаскированной под металлическую) поднимают корпус на высоту в 15 мм над столом. Отверстие в нижней части передней панели служит для того, чтобы упростить ее демонтаж и в качестве дополнительного воздушного отверстия.

Fractal Design Define S

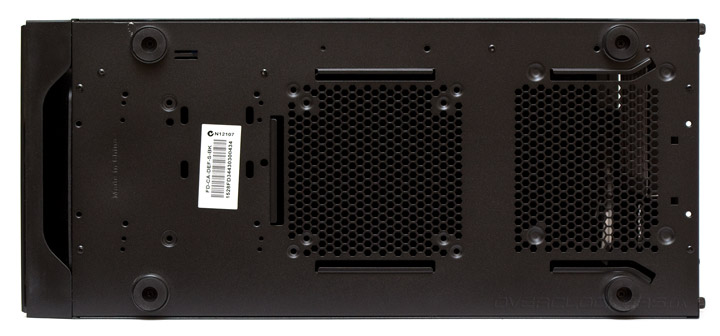

Сняв фильтр, видим вентиляционные отверстия для блока питания и посадочные место для одного 120- или 140-мм вентилятора.

Fractal Design Define S

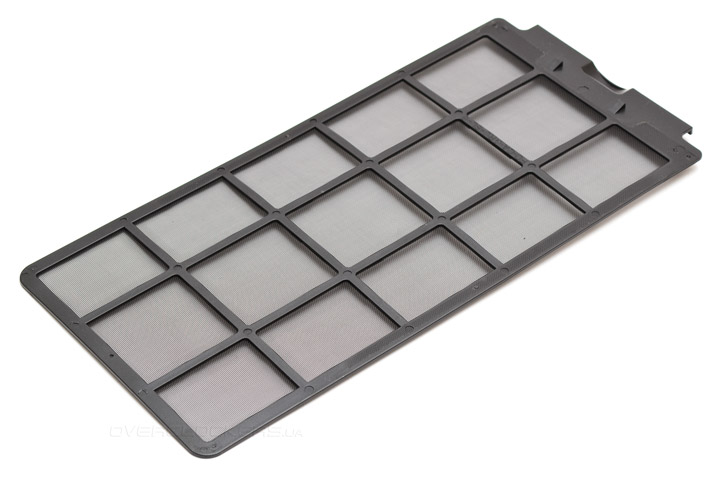

Нижний пылевой фильтр сделан из качественной мелкоячеистой сетки, которая хорошо пропускает воздух. Рамка пластмассовая.

Fractal Design Define S

Посмотрим, как обустроен корпус внутри.
