Обзор корпуса Fractal Design Define R5. Нет предела совершенству

Fractal Design — это бренд, продукция которого всегда вызывала у меня неподдельный интерес. Особенность подхода компании заключается в том, чтобы не только выпускать новые модели шасси, но и регулярно модернизировать старые, опираясь на опыт эксплуатации их покупателями. Причем не просто менять дизайн, как это делают многие другие компании, но в буквальном смысле — исправлять недостатки, менять конструкцию целиком, если потребуется, и регулярно улучшать функциональность своих продуктов. Например, в данном обзоре мы рассмотрим уже пятое по счету поколение корпусов Define — самой популярной и основной серии от Fractal Design. Казалось бы, что совсем недавно мы познакомились с Define R4, как Define R5 уже поступил в продажу. Давайте посмотрим, какие именно изменения понадобилось внести в модель настолько срочно.

Fractal Design Define R5


Характеристики

Модель Fractal Design Define R5
Тип корпуса Midi-Tower
Размеры, мм 462 (В) x 232 (Ш) x 532 (Г)
Материал ABS пластик, сталь
Вес, кг 11,2
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 2
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8/ 2 (2,5″ диски можно установить в 3,5″ корзины)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 2 х 120 / 140 мм (один 140-мм установлен)
задние — 1 х 120 / 140 мм (один 140-мм установлен)
верхние — 3 х 120 / 140 мм (опционально)
нижние — 2 х 120 / 140 мм (опционально)
боковые — 1 х 120 / 140 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Встроенный контроллер скорости трех вентиляторов, модульные корзины накопителей и панели, пылевые фильтры спереди и снизу, боковое окно (опционально), шумоизоляция


Упаковка и комплект поставки

Fractal Design предпочитает не тратить лишние деньги на упаковку, поэтому коробка корпуса выглядит вполне обыденно. Зато несет на себе всю необходимую для пользователя информацию про технические характеристики продукта, его внешний вид и внутреннюю структуру. Защита от повреждений при транспортировке стандартная — два пенопластовых демпфера и пластиковый пакет. По бокам имеются ручки для переноски. Вес коробки брутто — 12,5 кг, габариты — 620х330х534 мм.

Fractal Design Define R5

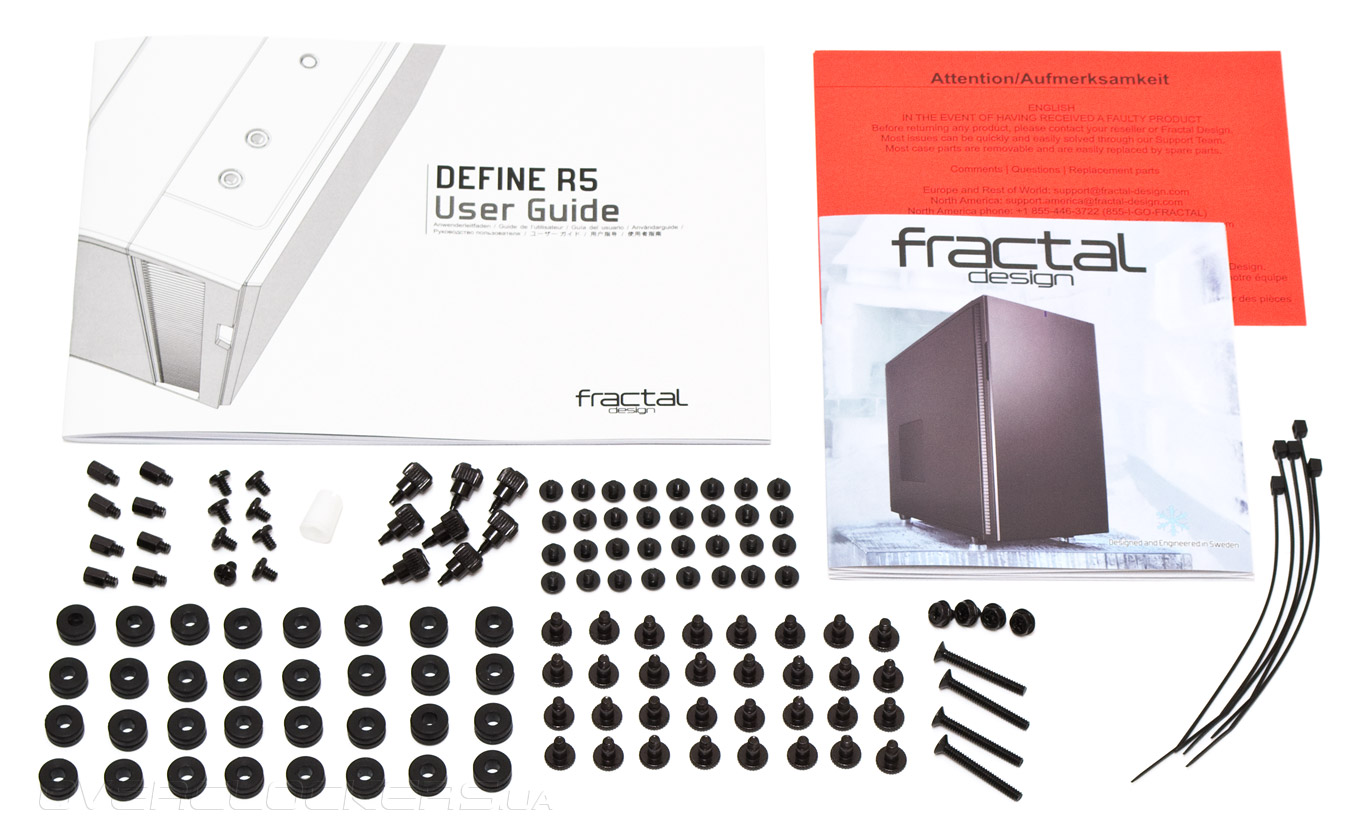

Комплект запчастей и аксессуаров к корпусу, хранятся в небольшой квадратной коробочке, на борту которой указано назначение всех деталей, расфасованных по отдельным пакетам. Документация тоже упакована в отдельный пакет. В перечень поставки входят:
  • четыре длинных винта для переднего вентилятора;
  • четыре винта для блока питания;
  • 24 винта для 3,5″ накопителей;
  • 24 маленьких винта для 2,5″ накопителей;
  • 24 резиновых демпфера вибраций для 3,5″ накопителей;
  • 8 винтов с накатанной головкой для 5,25″ устройств;
  • 8 винтов для материнской платы;
  • 8 стоек для материнской платы;
  • пластмассовый переходник для монтажа стоек материнской платы;
  • пять кабельных стяжек;
  • инструкция по сборке, гарантийный лист и каталог продукции.
Fractal Design Define R5


Внешний вид

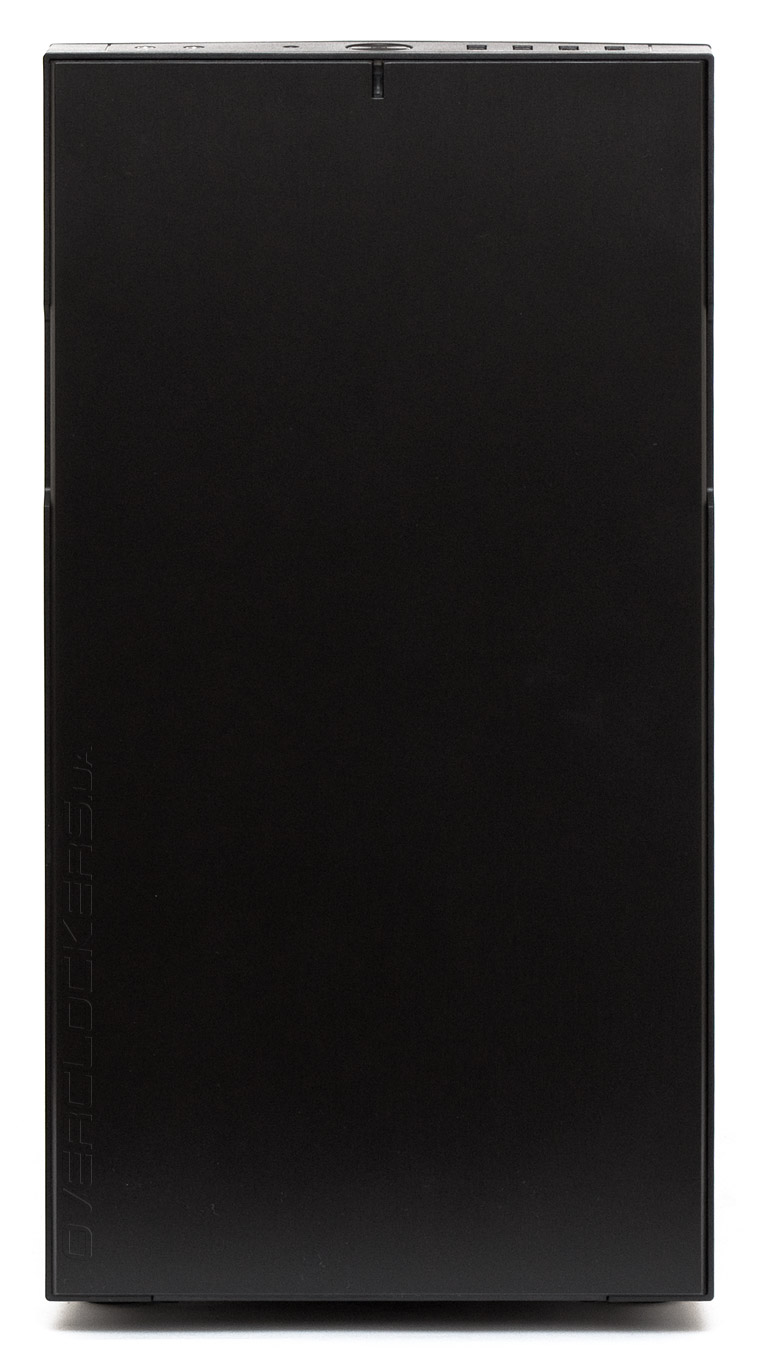

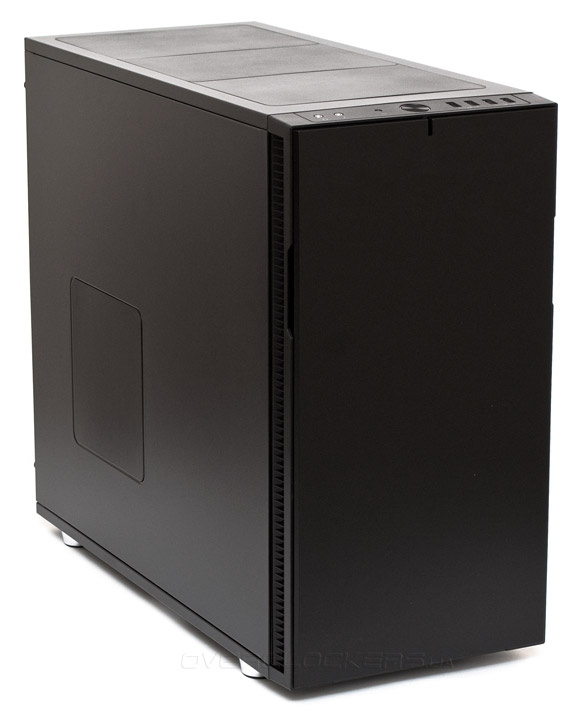

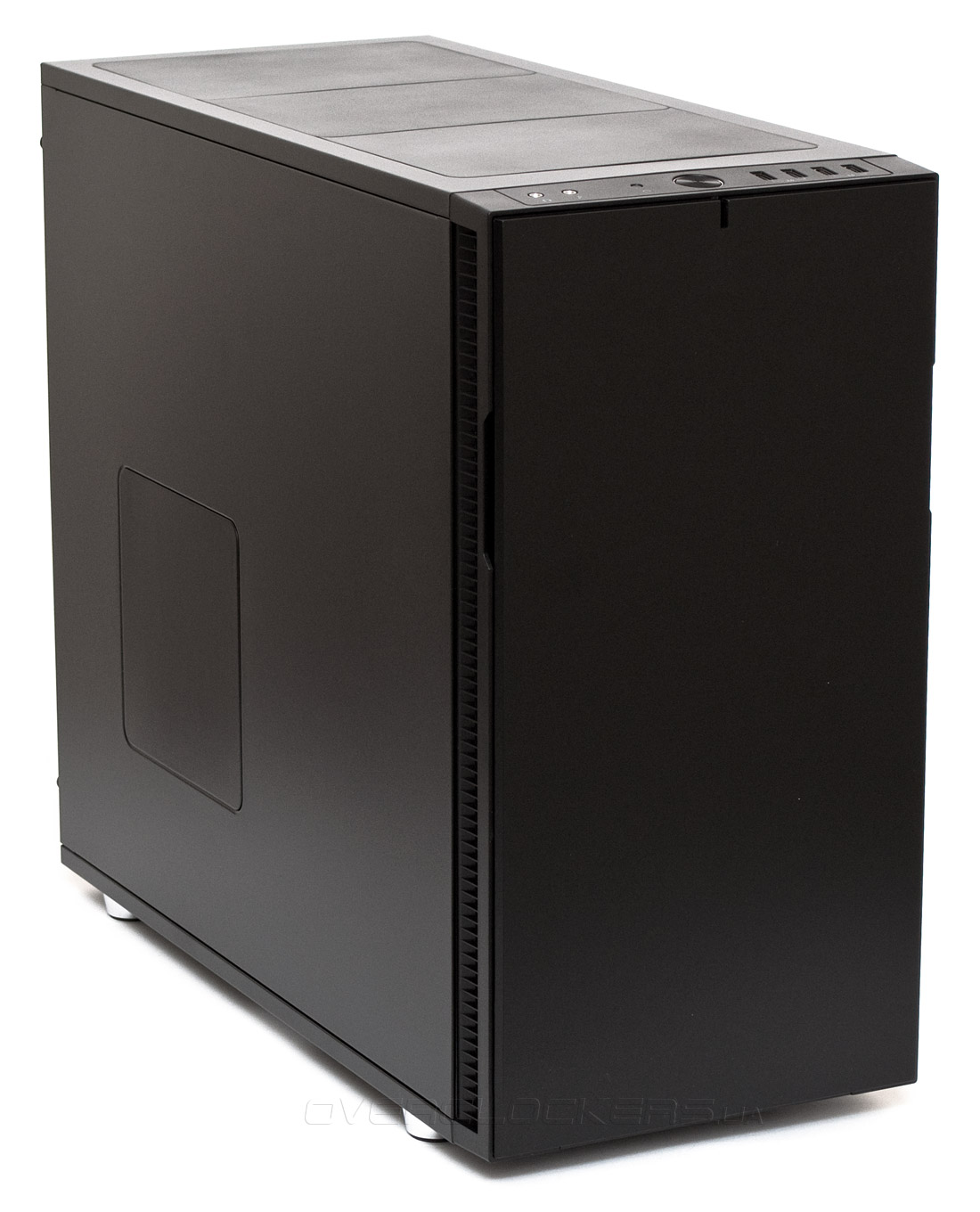

Внешне Define R5 легко узнаваем и похож на своих предшественников. Это все та же большая темная прямоугольная коробка без какого-либо намека на лишние декорации. Передняя панель по-прежнему пластмассовая, но ее текстура предельно похожа на поверхность из шлифованного алюминия. Хотя наш экземпляр имеет полностью черную расцветку с редкими белыми вставками, существует еще полностью белый вариант с черными вставками, черный корпус с передней панелью титанового цвета и даже специальный полностью черный вариант — Blackout Edition. Кроме того, доступны варианты всех цветов с прозрачным боковым окном. Другими словами — покупателю предлагают сразу восемь вариаций одной модели на выбор.

Fractal Design Define R5

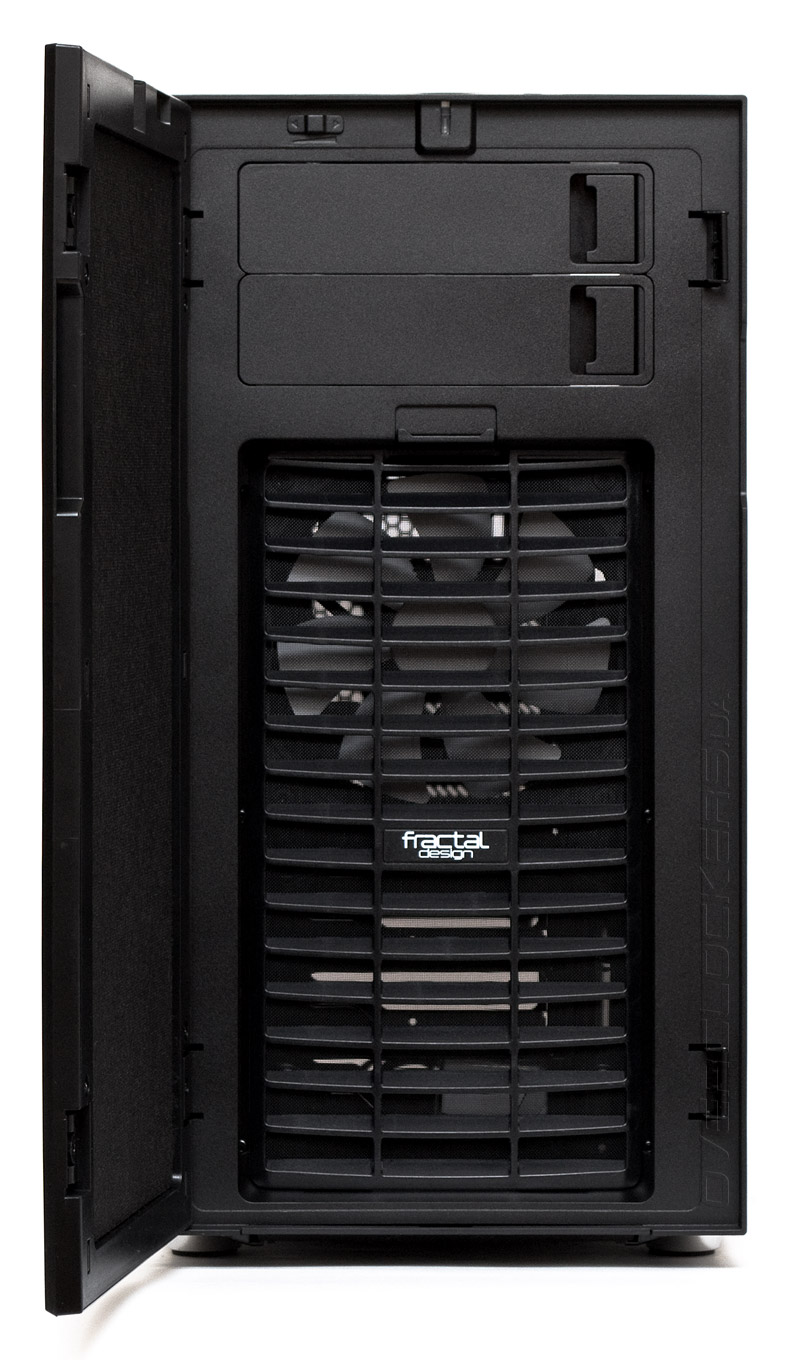

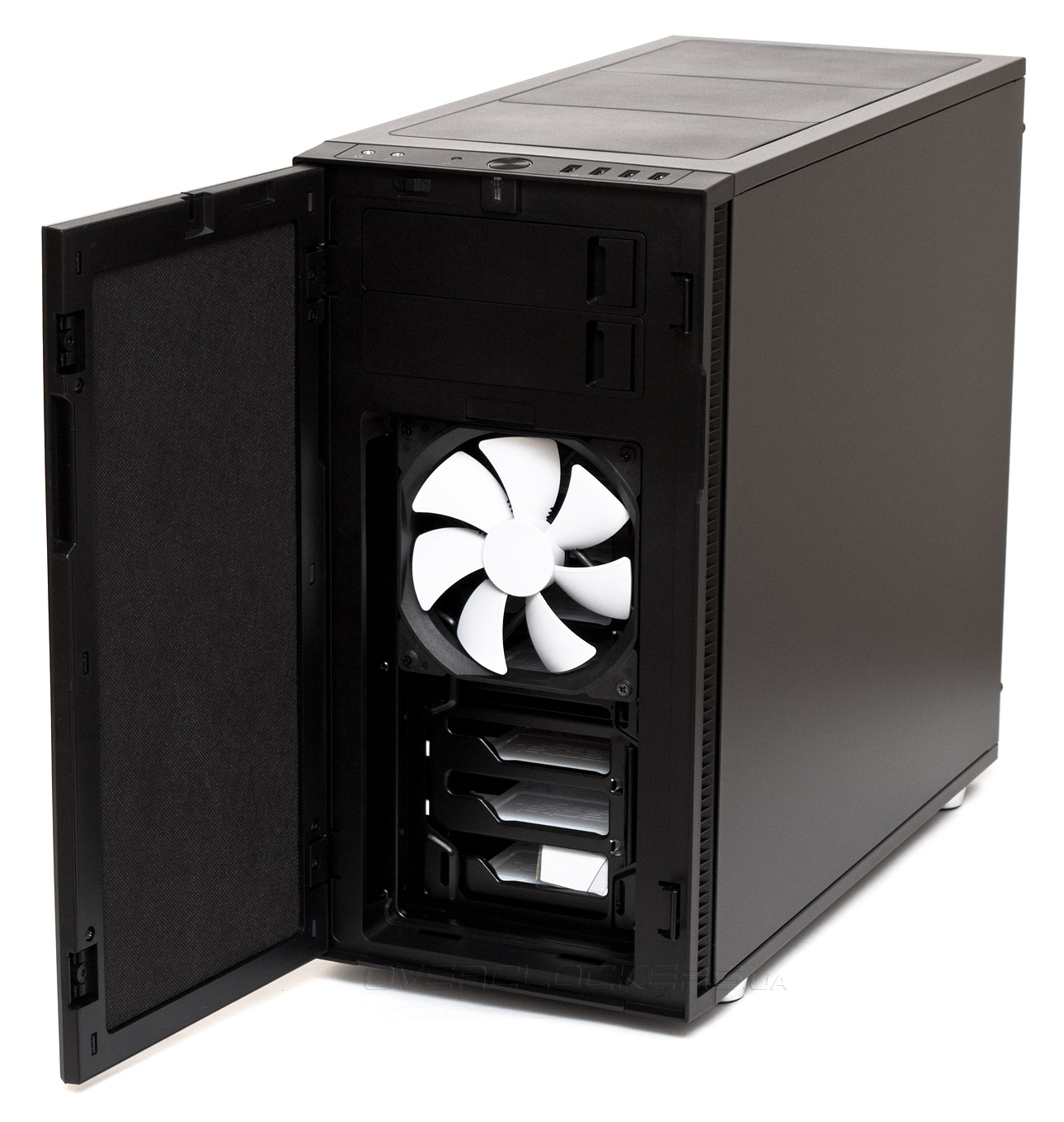

Открыв фронтальную дверцу влево, на 90 градусов, видим первые изменения. Решетка переднего пылевого фильтра приобрела более рациональную и вентилируемую форму. Теперь она утоплена внутрь корпуса, что значительно упрощает забор воздуха через боковые панели, когда дверца закрыта. Вместо нажимного механизма замков фильтра используется обычная защелка, что может и не так элегантно, зато гораздо более практично. Заглушки двух 5,25″ отсеков стали сплошными, но сохранили свои удобные фиксаторы, позволяющие легко извлечь заглушку не снимая переднюю панель. Ползунок трехпозиционного регулятора скорости трех вентиляторов сместился в левый верхний угол, а индикатор активности накопителей остался на своем центральном месте. Если в прошлом корпусе пылевой фильтр был одновременно и обоймой для вентиляторов, а для его извлечения требовалось открывать лишнюю дверцу, то теперь все стало проще. Пропеллеры закрепляются непосредственно на корпусе, как это и должно быть, а фильтр легко снимается и ставится обратно сам по себе. Сетка на нем качественная — легко проницаемая для воздуха и способная задерживать даже самую мелкую пыль.

Fractal Design Define R5

Передняя дверца проклеена с обратной стороны толстым слоем шумоизолирующего материала. Для ее фиксации теперь используются обычные клипсы (вместо магнитов). Зато, благодаря специальной конструкции петель, дверцу можно перевесить на другую сторону, изменив направление открывания. Посадочное место для вентиляторов может принять две 120- или 140-мм модели, закрепляемые длинными винтами. Штатной виброизоляции для них, к сожалению, не предусмотрено.

Fractal Design Define R5

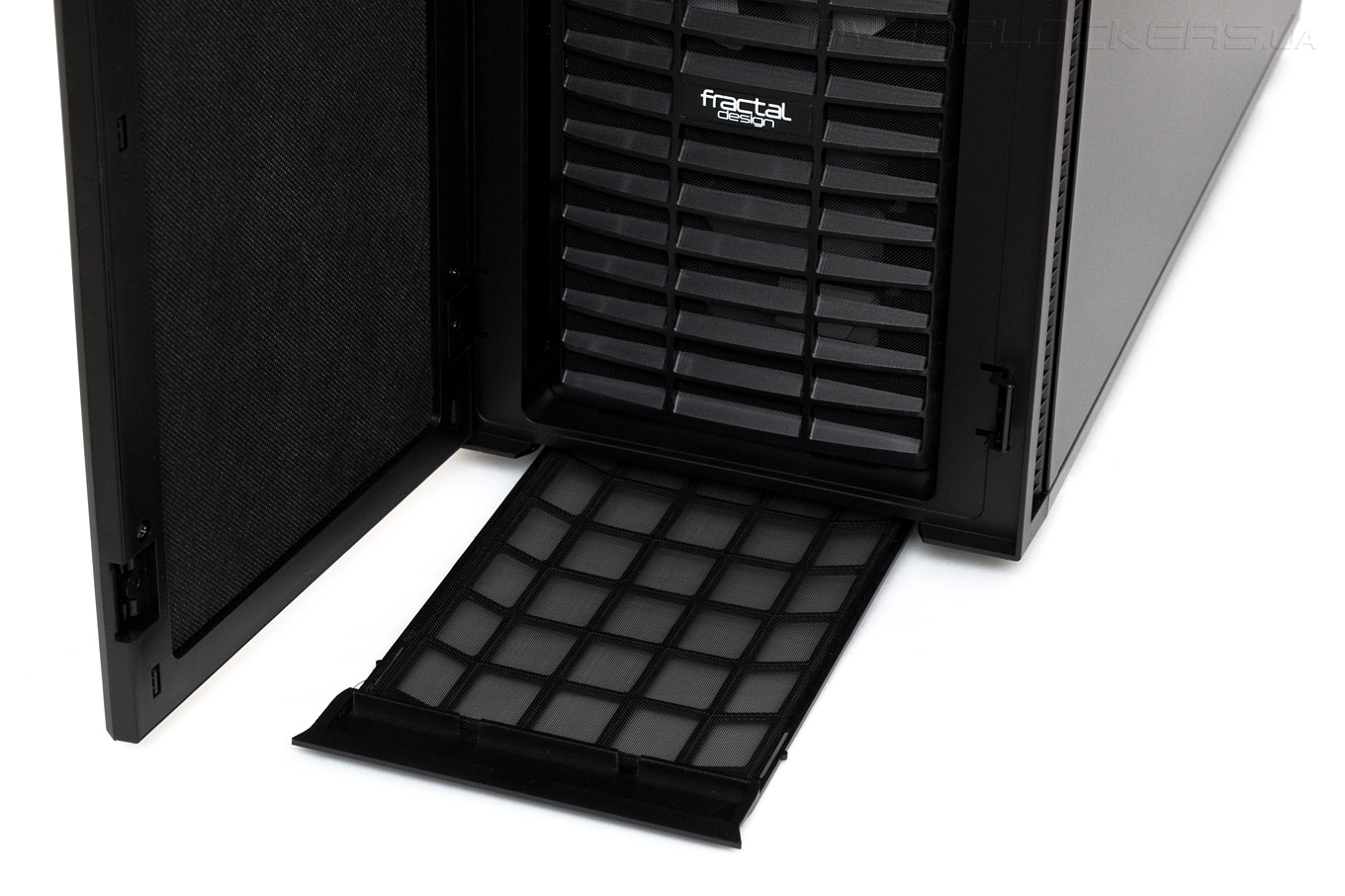

Доступ к нижнему пылевому фильтру тоже стал значительно удобнее. Теперь достаточно открыть переднюю дверцу и вытянуть всю обойму фильтра по направлению на себя. Ранее такой фильтр вынимался сзади, и, из-за его большой длины, корпус приходилось отодвигать на значительное расстояние от стены.

Fractal Design Define R5

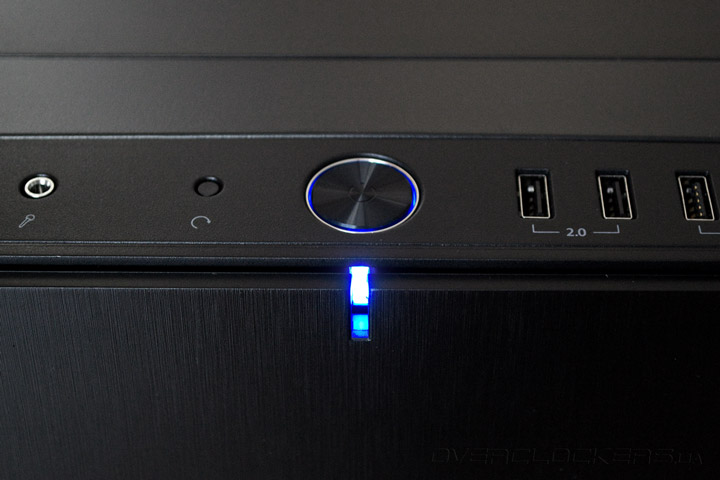

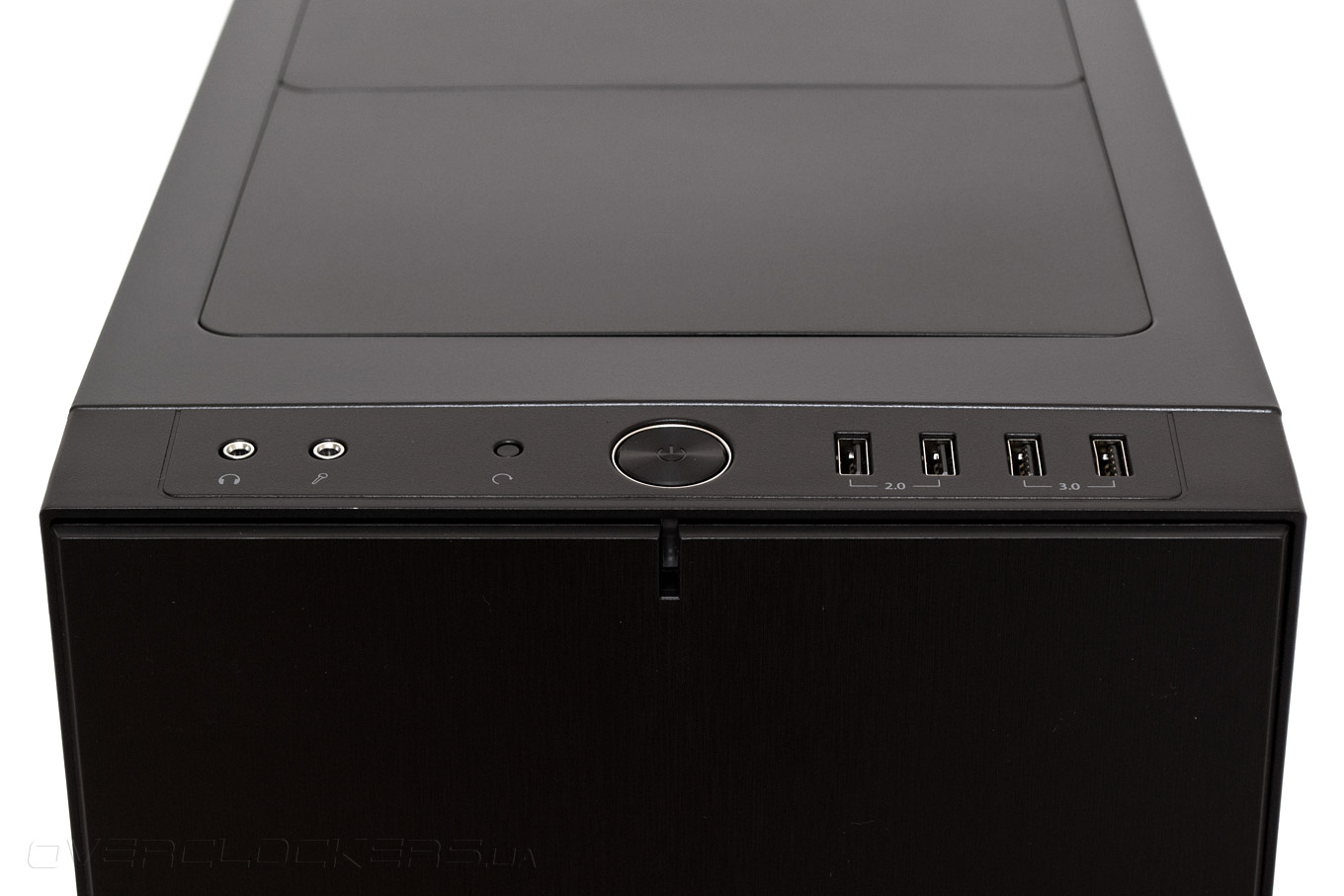

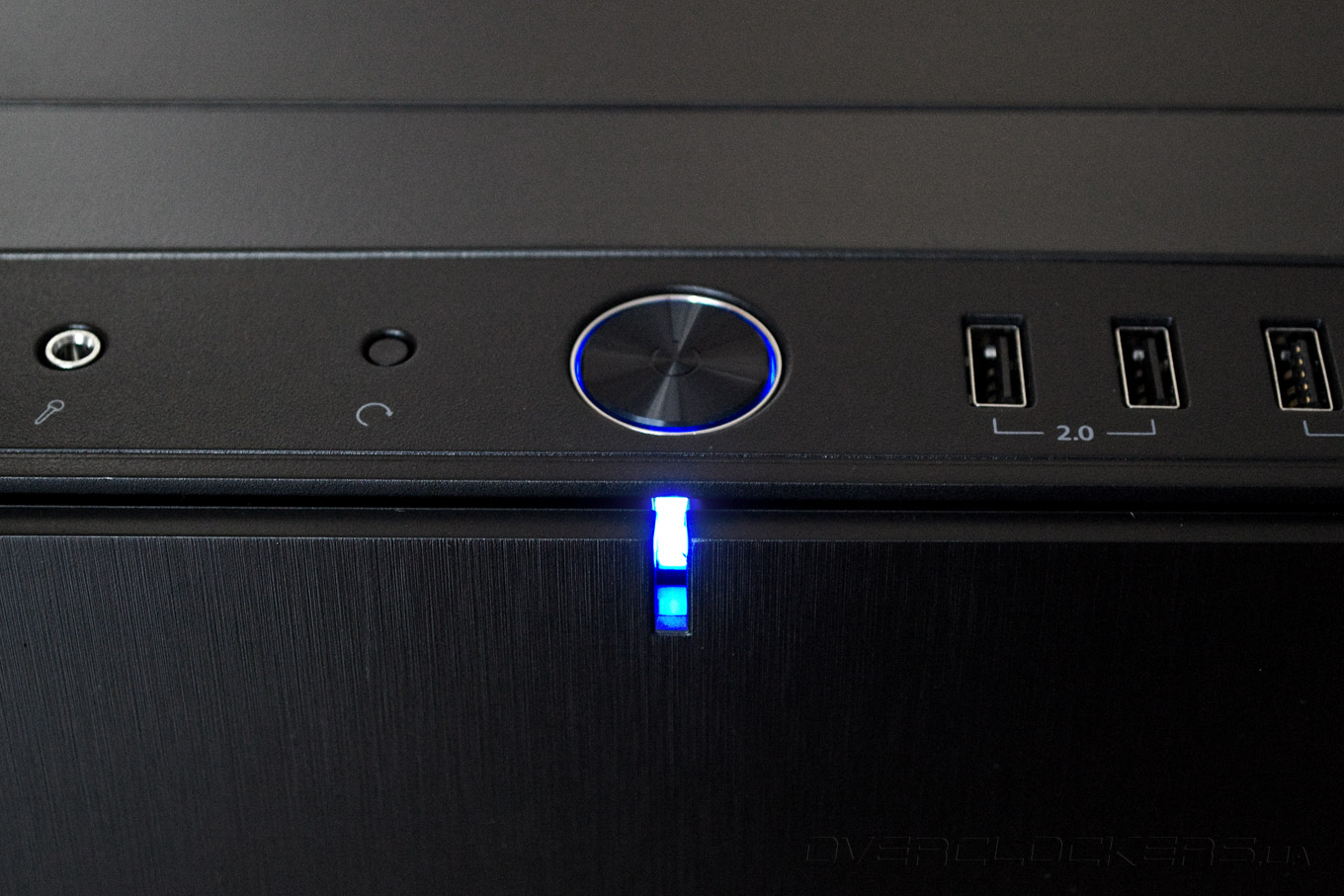

Органы управления ПК по-прежнему расположены на верхней грани передней панели. Здесь есть два 3,5-мм аудиопорта, маленькая кнопка сброса, более крупная круглая клавиша запуска системы с подсветкой по ободу, индикатор активности накопителей (на дверце, сразу под клавишей запуска), два порта USB 2.0 и два порта USB 3.0, стильно окрашенных в черный цвет вместо синего.

Fractal Design Define R5

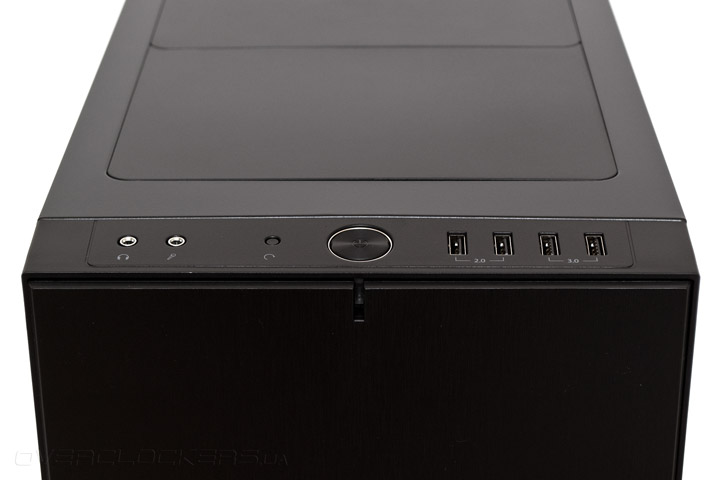

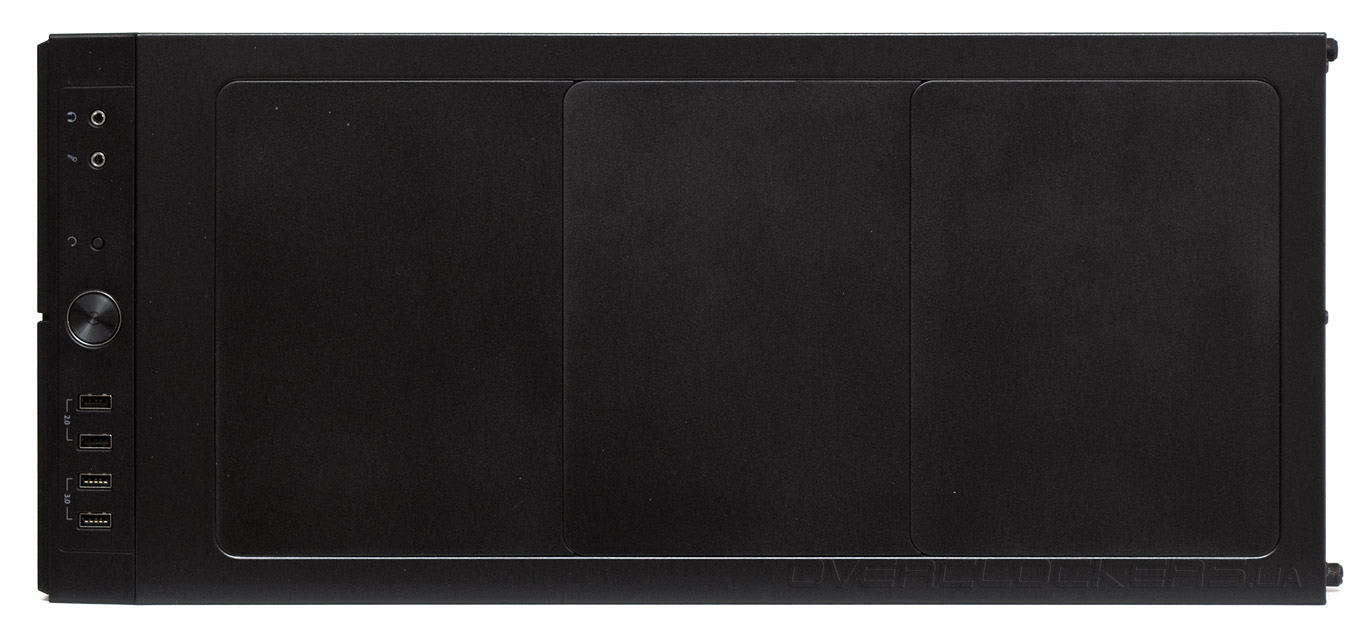

Верхняя панель претерпела значительную модификацию. В Define R4 здесь было лишь две вентиляционные решетки в задней части. Теперь же, большая часть поверхности закрыта пластиковыми фирменными заглушками ModuVent, которые при необходимости снимаются по отдельности даже без использования отвертки.

Fractal Design Define R5

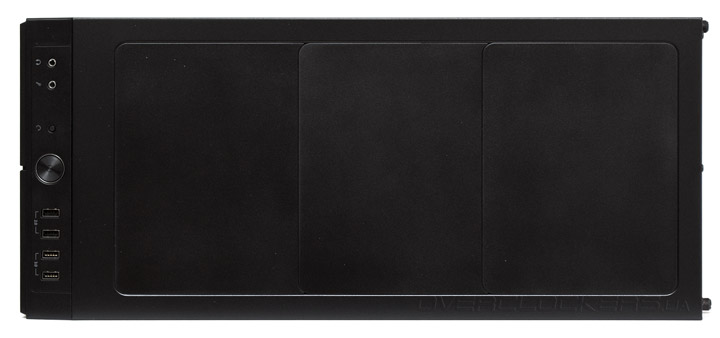

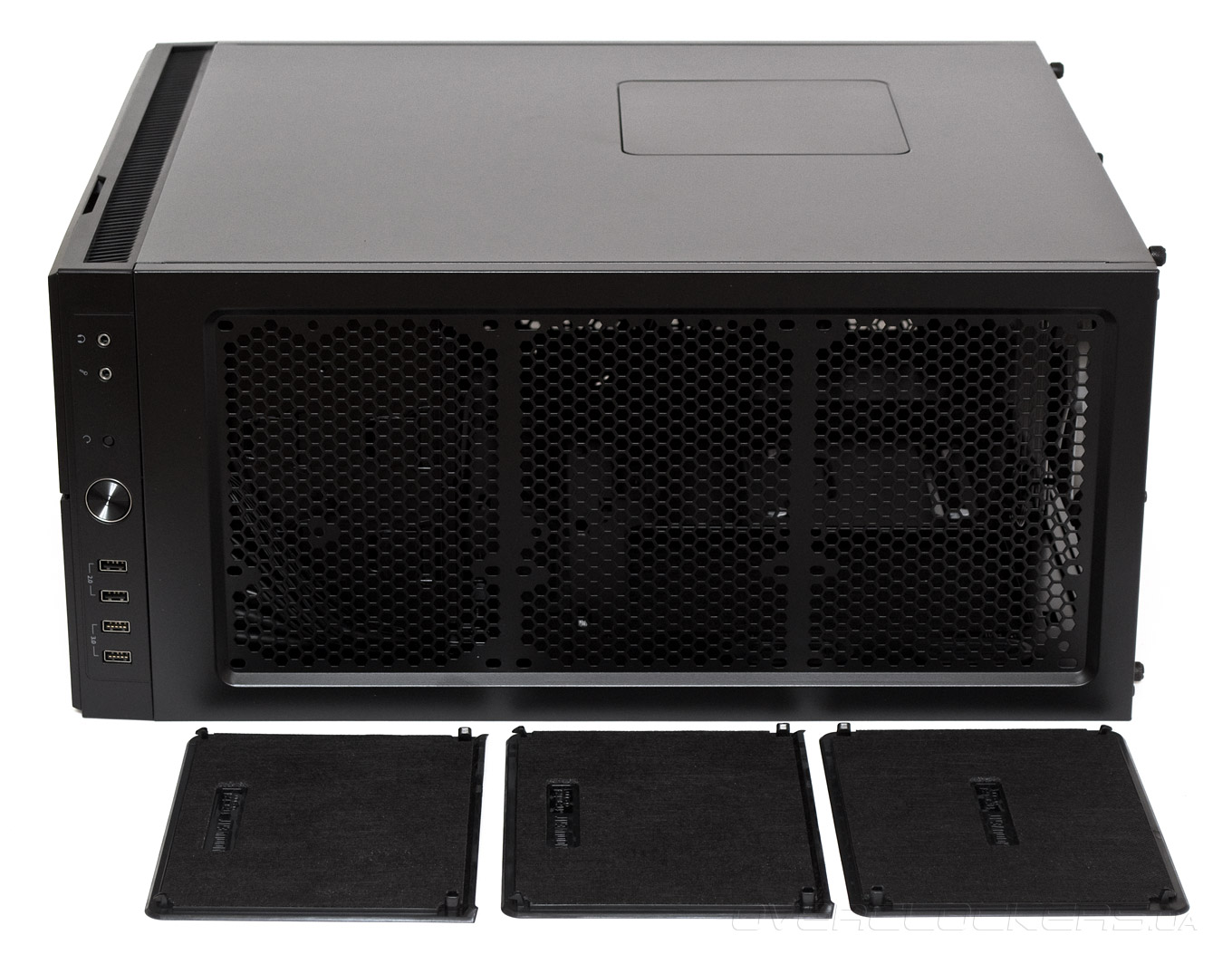

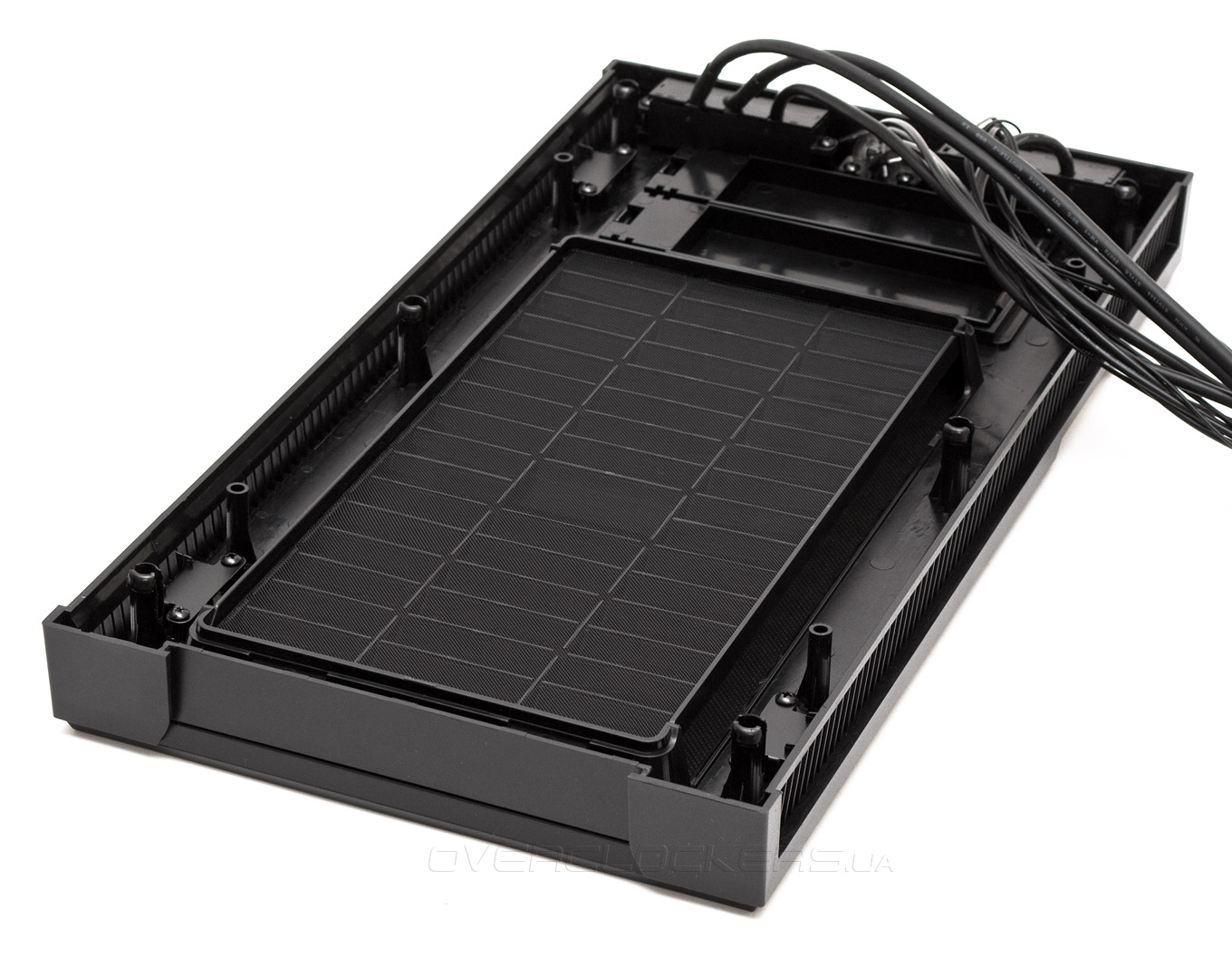

Если проклеенные с обратной стороны шумоизоляцией заглушки снять, мы увидим, что 90% верхней панели занимает перфорированная решетка. Сюда можно установить три 120- или 140-мм вентилятора или радиаторы СВО соответствующего типоразмера. Все посадочные места смещены в сторону левой дверцы, чтобы минимизировать вероятность конфликта с элементами материнской платы. Для большинства систем будет достаточно демонтажа только одной задней заглушки, чтобы обеспечить нормальный отвод тепла из корпуса.

Fractal Design Define R5

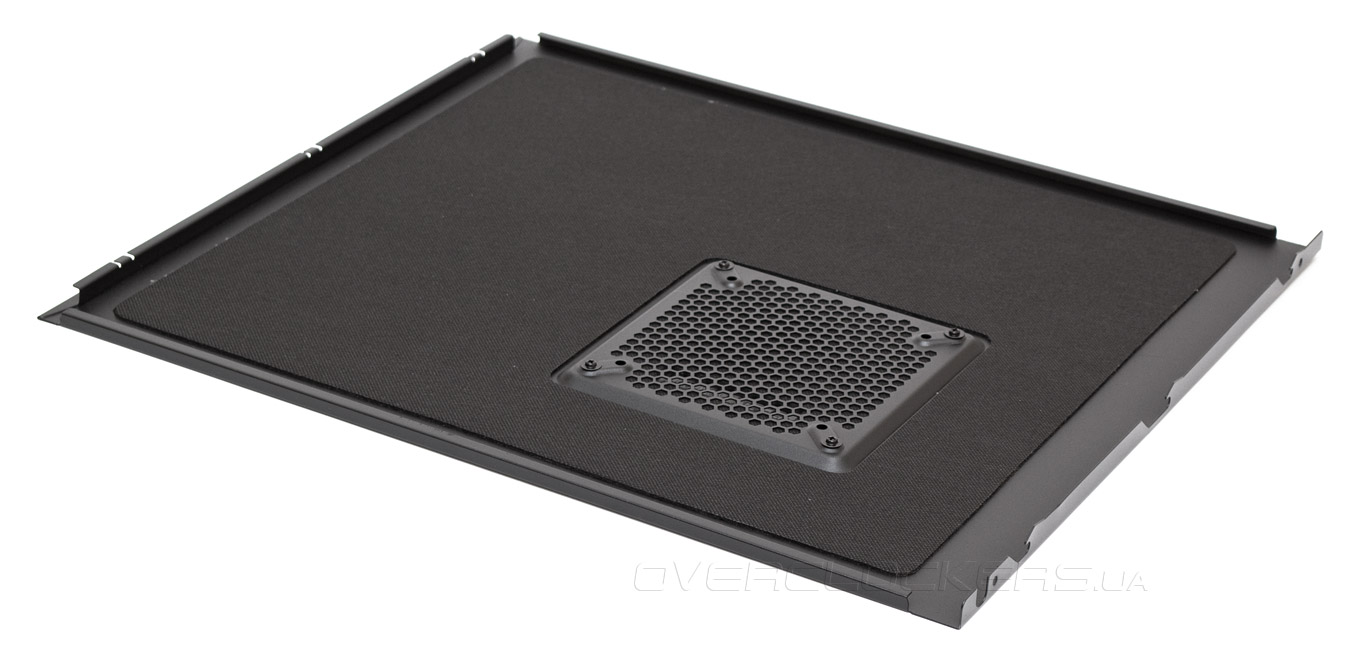

Левая боковая дверца тоже оборудована закрытым заглушкой вентиляционным отверстием, на которое можно установить один 120- или 140-мм вентилятор. К сожалению, пылевого фильтра здесь не предусмотрено. По бокам передней панели есть еще одна вертикальная решетка, через которую воздух поступает внутрь корпуса, когда фронтальная дверца закрыта. Заглушка имеет слой шумоизоляции. В этот раз держится она на четырех винтах.

Fractal Design Define R5Fractal Design Define R5

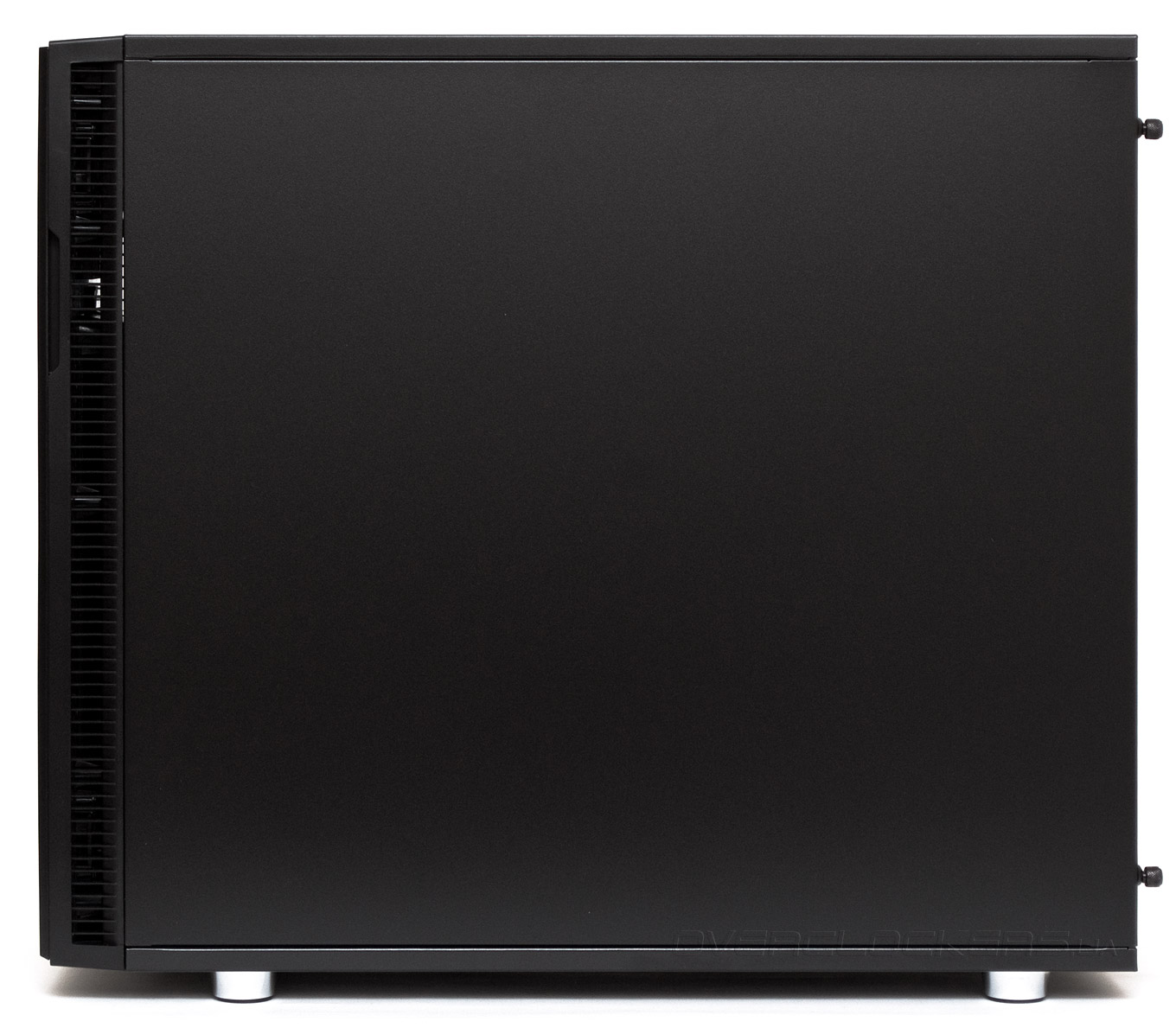

Левая боковая дверца имеет хорошие ребра жесткости и достаточно крепкая, хотя местами все равно склонна изгибаться в поперечной проекции. С обратной стороны приклеен слой шумоизоляции. Держится на двух винтах с накатанной головкой, но кроме этого, есть еще и специальный замок. Штампованных ручек нет, но это не проблема, поскольку панель открывается по направлению в сторону, а не назад.

Fractal Design Define R5

Щеколда замка находится по центру, а еще две задвижки — сверху и снизу. Без винтов, чтобы открыть дверцу достаточно нажать на этот ползунок. Для закрытия ничего нажимать не нужно, можно просто прихлопнуть панель в местах напротив всех трех фиксаторов.

Fractal Design Define R5

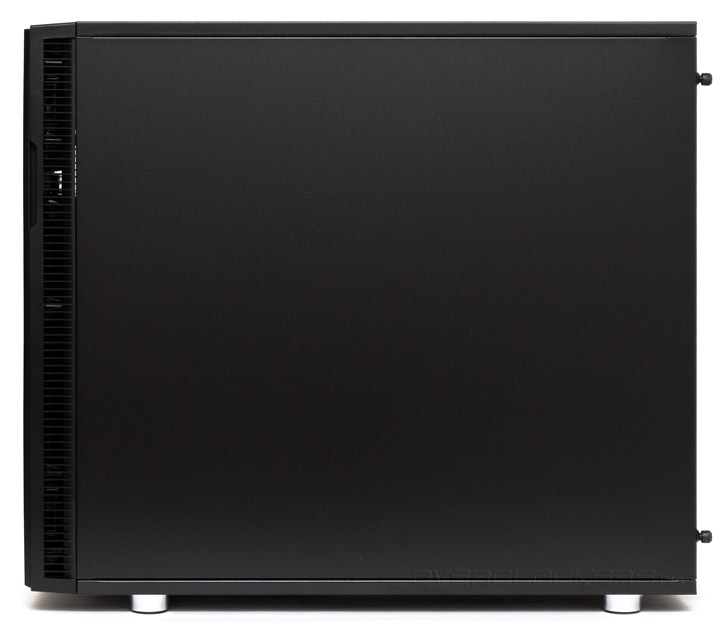

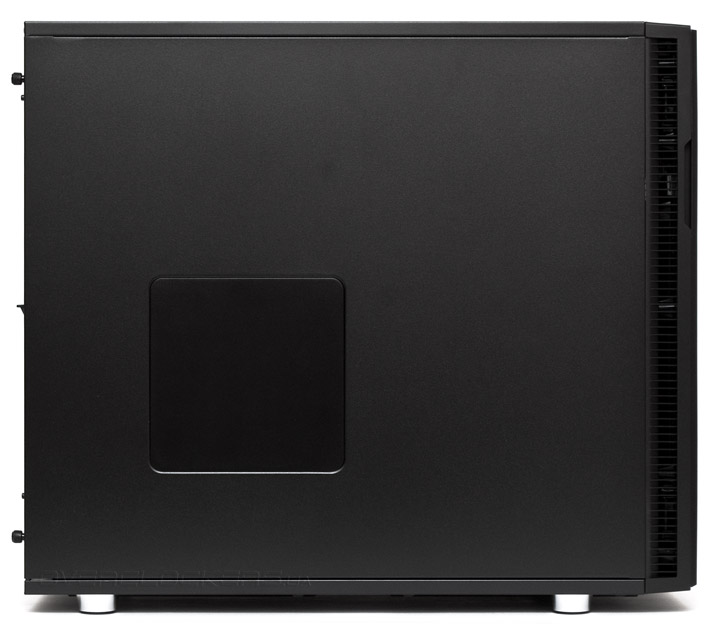

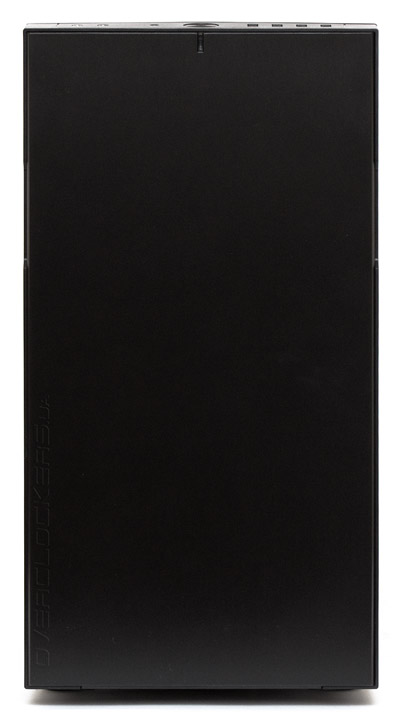

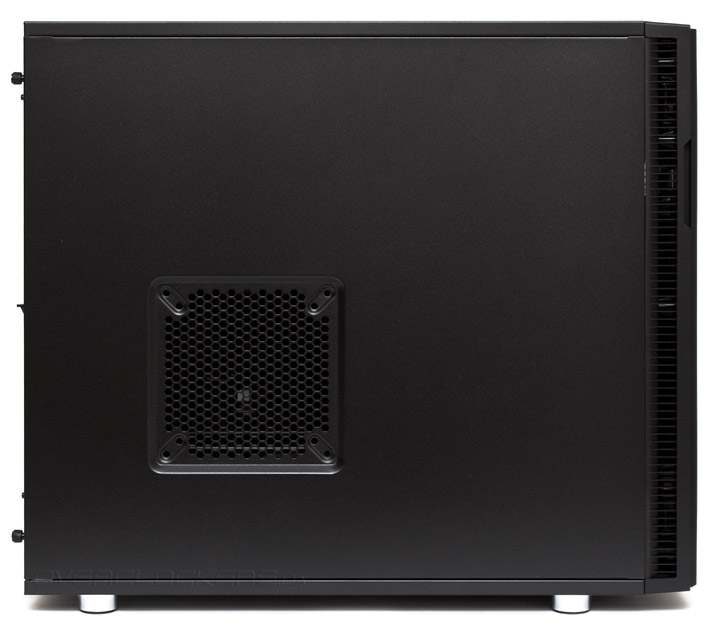

Левая боковая дверца сплошная. Ее винты тоже имеют накатанную головку, но не снимаются полностью. Это хорошо, поскольку сильно снижается шанс их случайно потерять. С обратной стороны правой панели тоже есть слой шумоизоляции. Ребра жесткости и общая прочность такие же, как и у левой панели.

Fractal Design Define R5

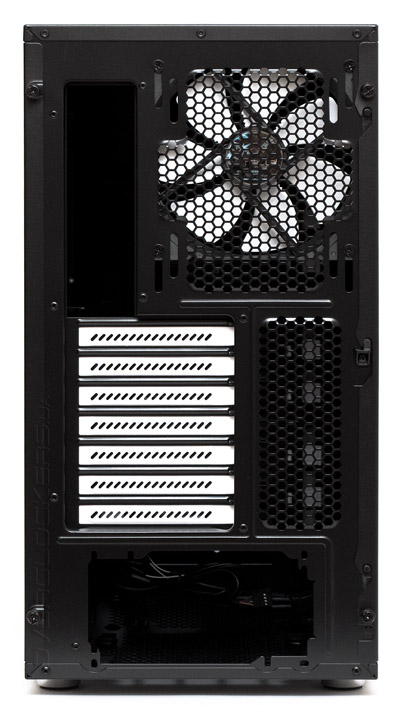

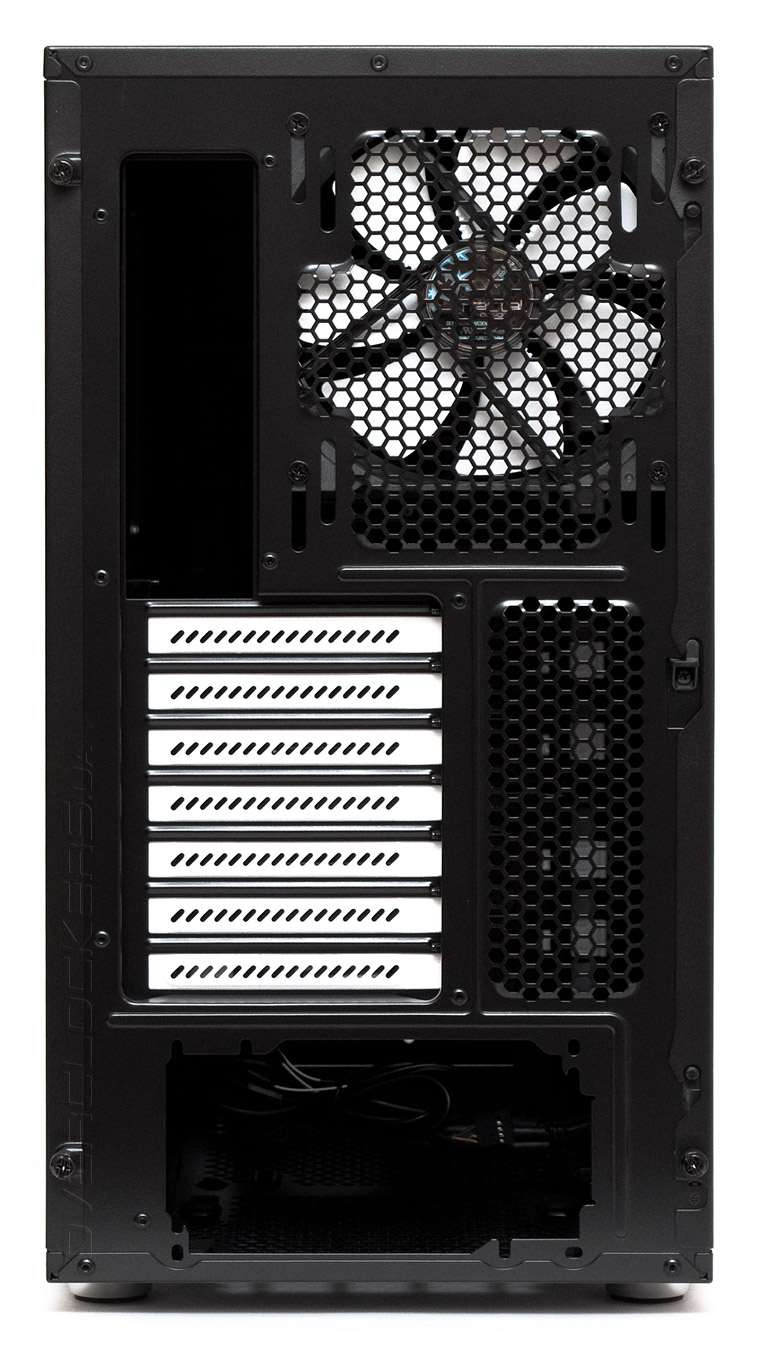

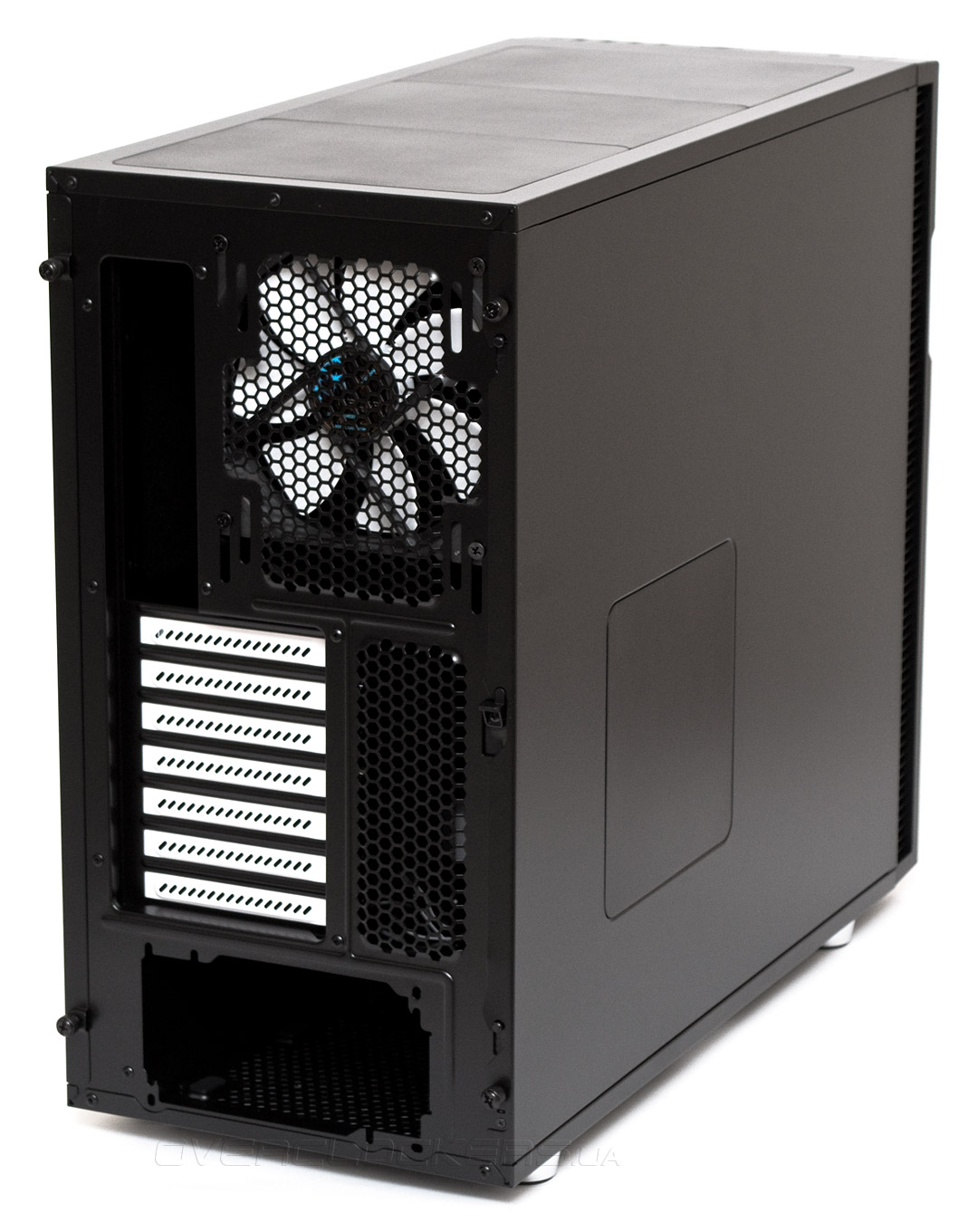

На задней панели есть посадочное место для одного 120- или 140-мм вентилятора, которые, к тому же, можно сдвинуть на пару сантиметров по высоте вверх или вниз. Вентиляционные заглушки семи слотов расширения раскрашены в контрастный к остальному корпусу белый цвет. Если вам это не нравится, то напомню, что есть еще Blackout Edition, в котором все элементы экстерьера и интерьера черные. Выходов для шлангов СВО нет, что намекает на возможность исключительно внутреннего его расположения. Посадочные отверстия блока питания позволяют ориентировать последний как вентилятором вверх, так и вниз.

Fractal Design Define R5

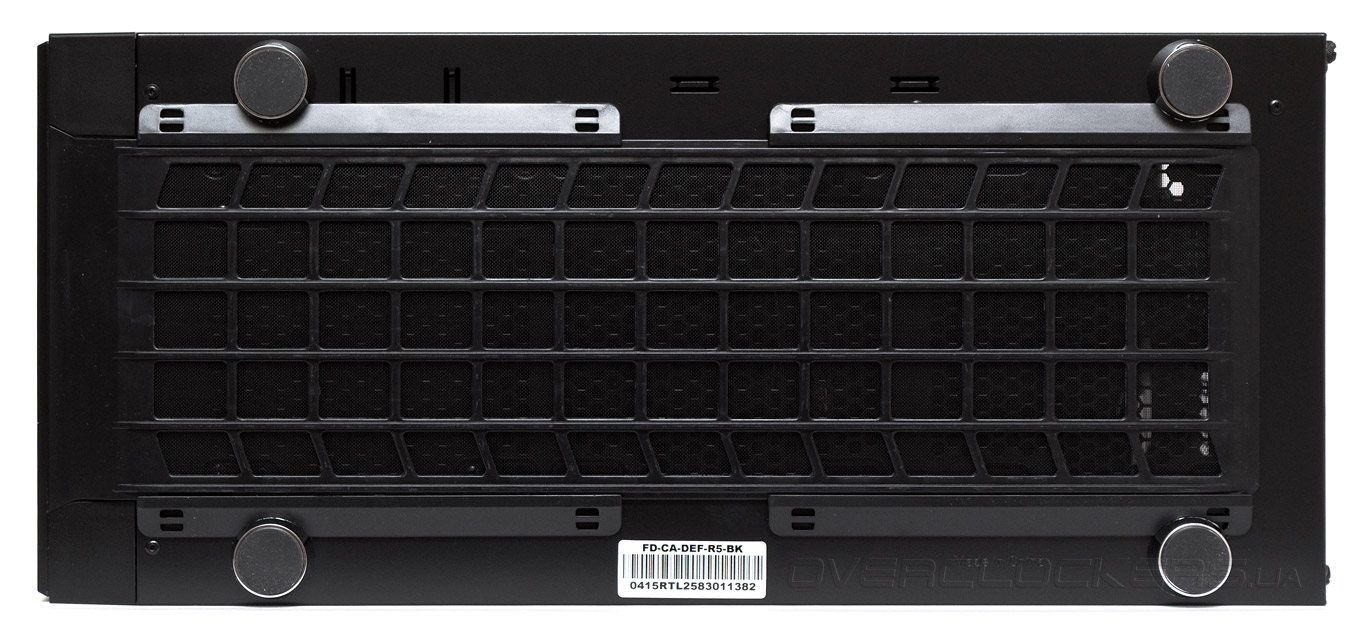

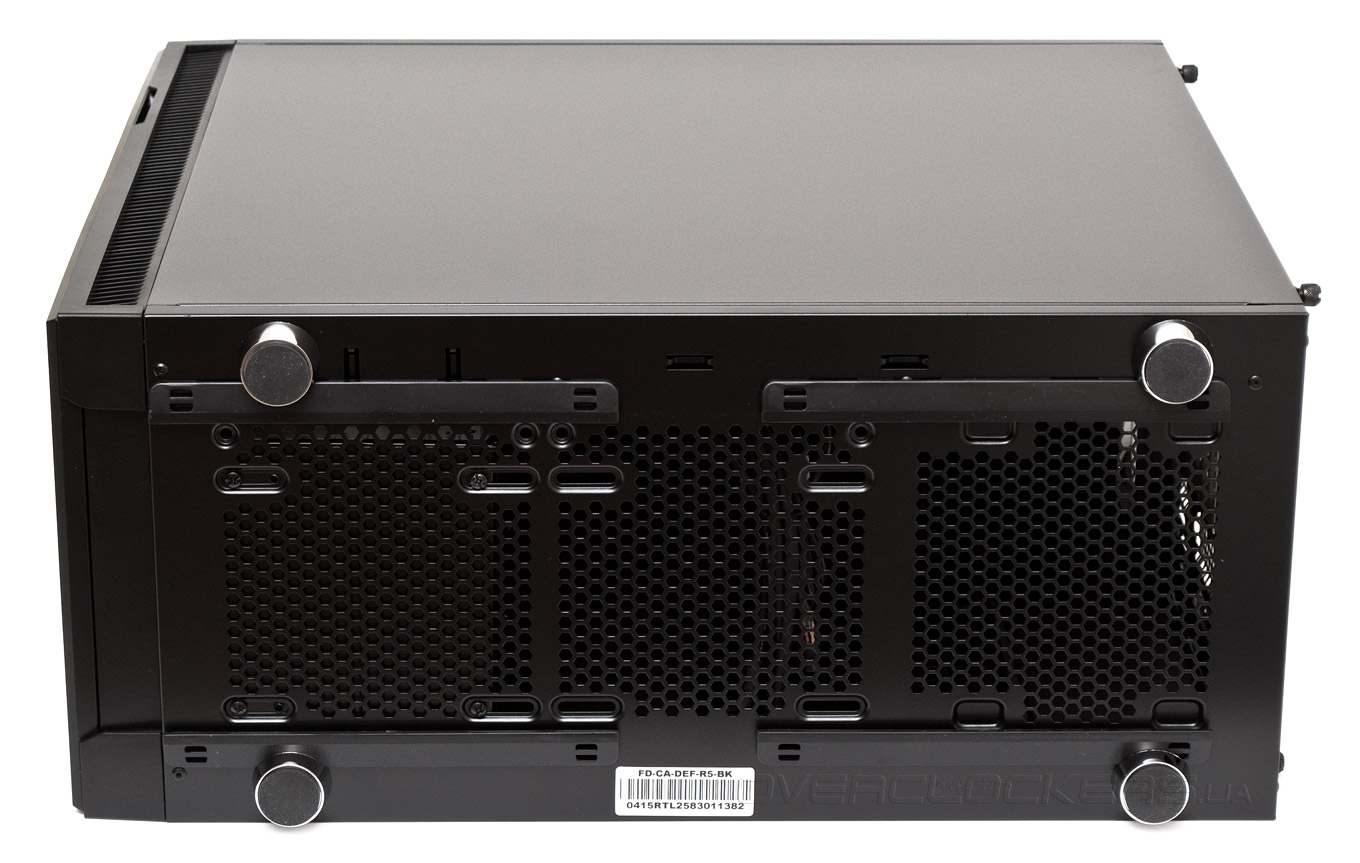

Вся нижняя панель закрыта пылевым фильтром, о котором уже упоминалось ранее. Он держится в специальных пластмассовых салазках, попасть в которые легко даже на ощупь. Нижний пылевой фильтр такой же качественный, как и передний. Он закрывает собой все днище корпуса, включительно с вентиляционными отверстиями блока питания.

Fractal Design Define R5

Под фильтром видим полностью перфорированное дно. На решетку в передней части можно установить два 120- или 140-мм вентилятора, или радиаторы СВО соответствующего размера. Ножки корпуса резиновые, в обойме, имитирующей металл. Высота ножек — 17 мм, чего более чем достаточно для нормальной вентиляции.

Fractal Design Define R5

Посмотрим, что изменилось внутри.

Внутреннее устройство

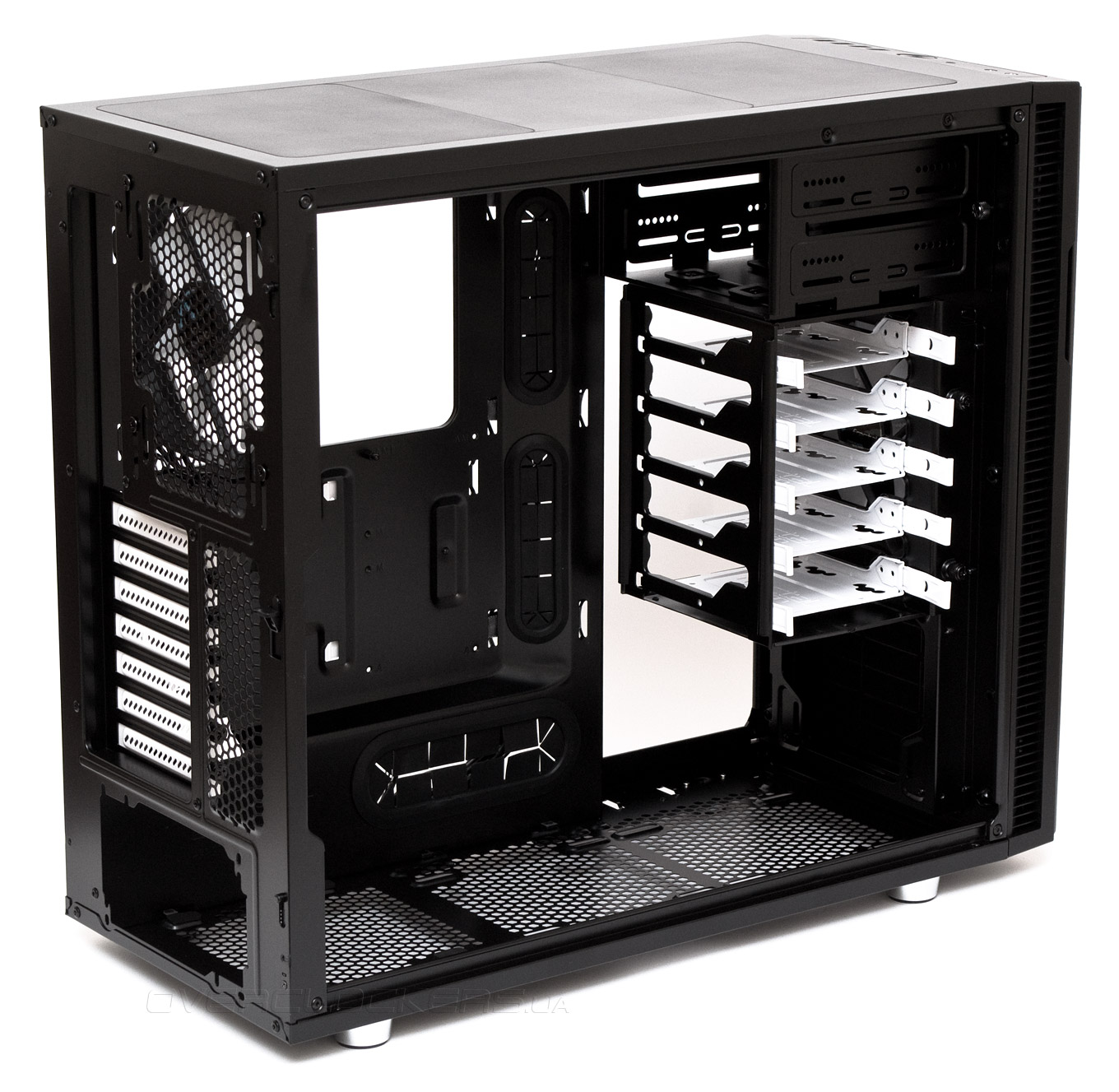

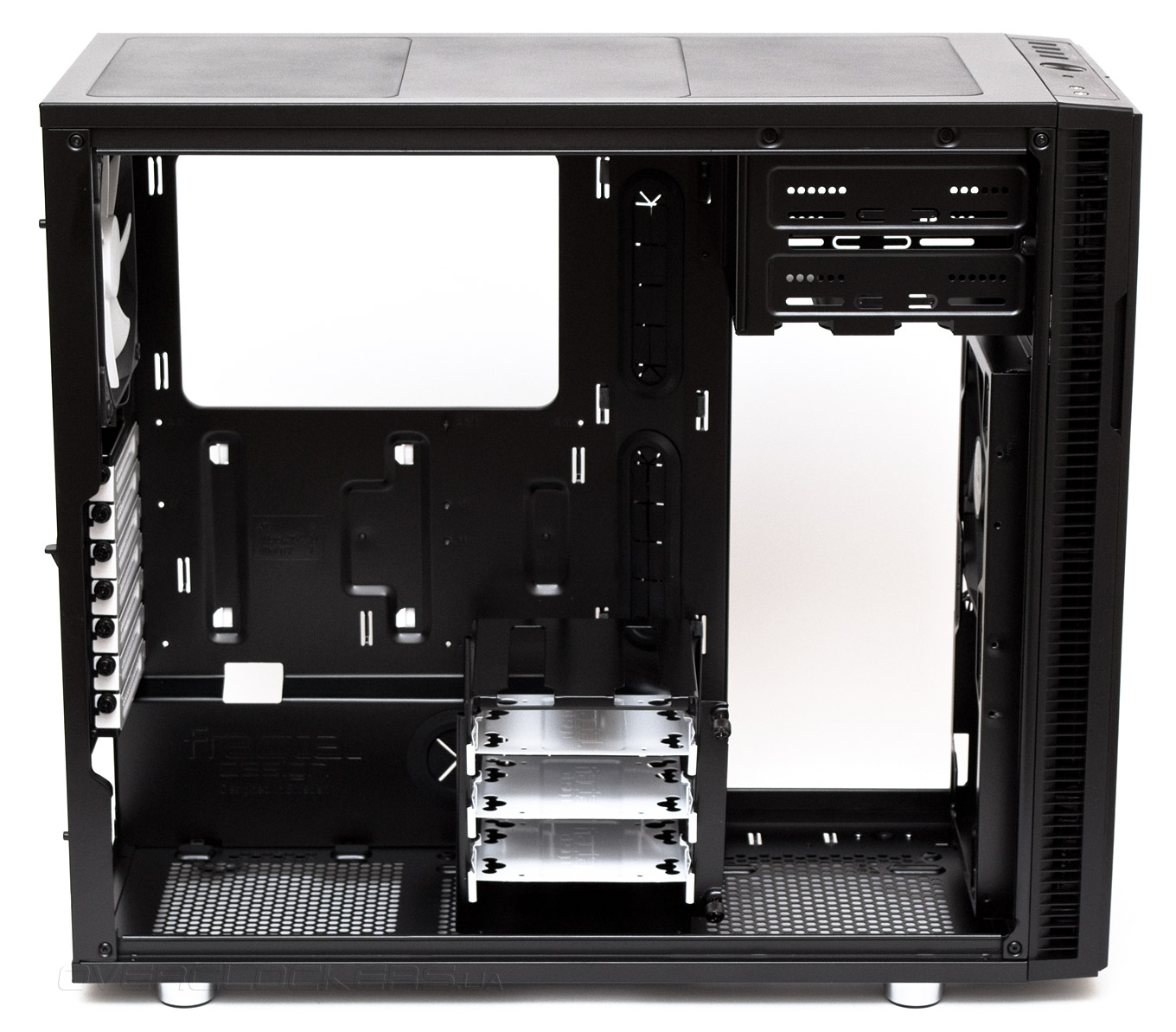

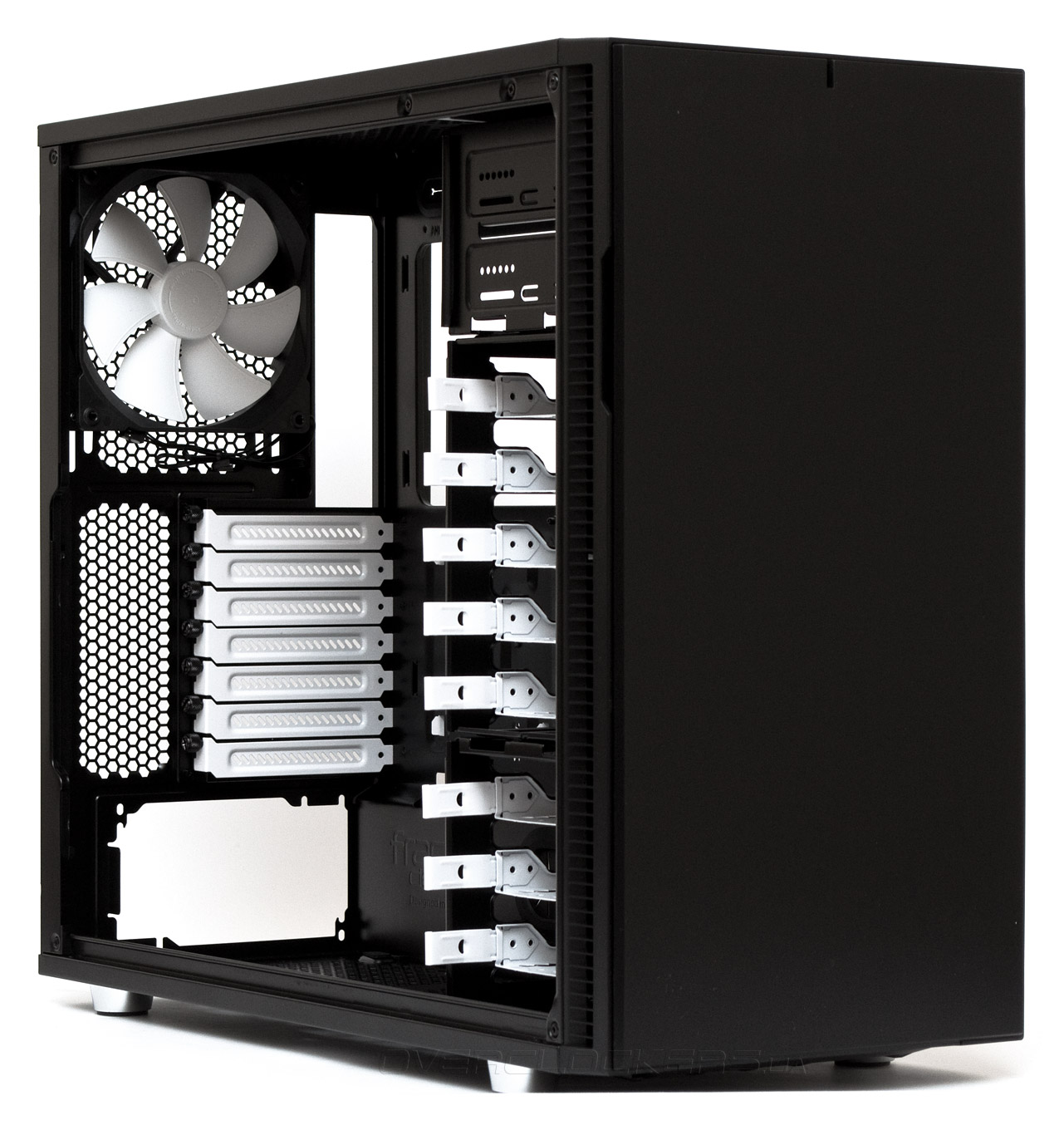

Корпус Fractal Design Define R5 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX или Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 180 мм. Возможная длина плат расширения достигает 310 мм c установленными спереди корзинами накопителей или 440 мм, если корзины снять.

Fractal Design Define R5

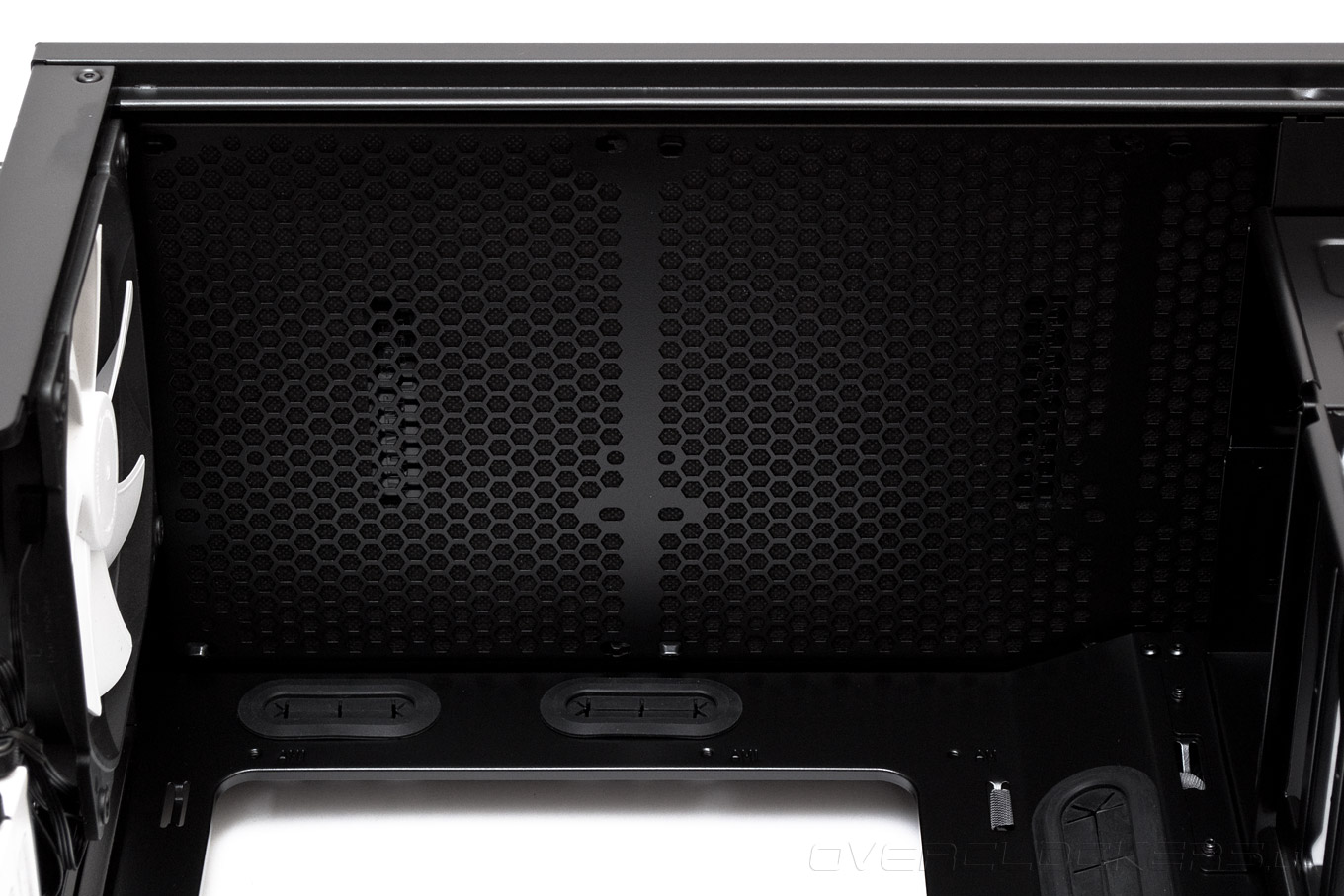

Запас пространства под верхней панелью до кромки материнской платы составляет 38 мм. Там же есть два прорезиненных отверстия для протяжки кабелей питания процессора и вентиляторов.

Fractal Design Define R5

На задней панели предустановлен на вытяжку черно-белый 140-мм вентилятор. Заглушки слотов PCI удерживаются винтами с накатанной головкой.

Fractal Design Define R5

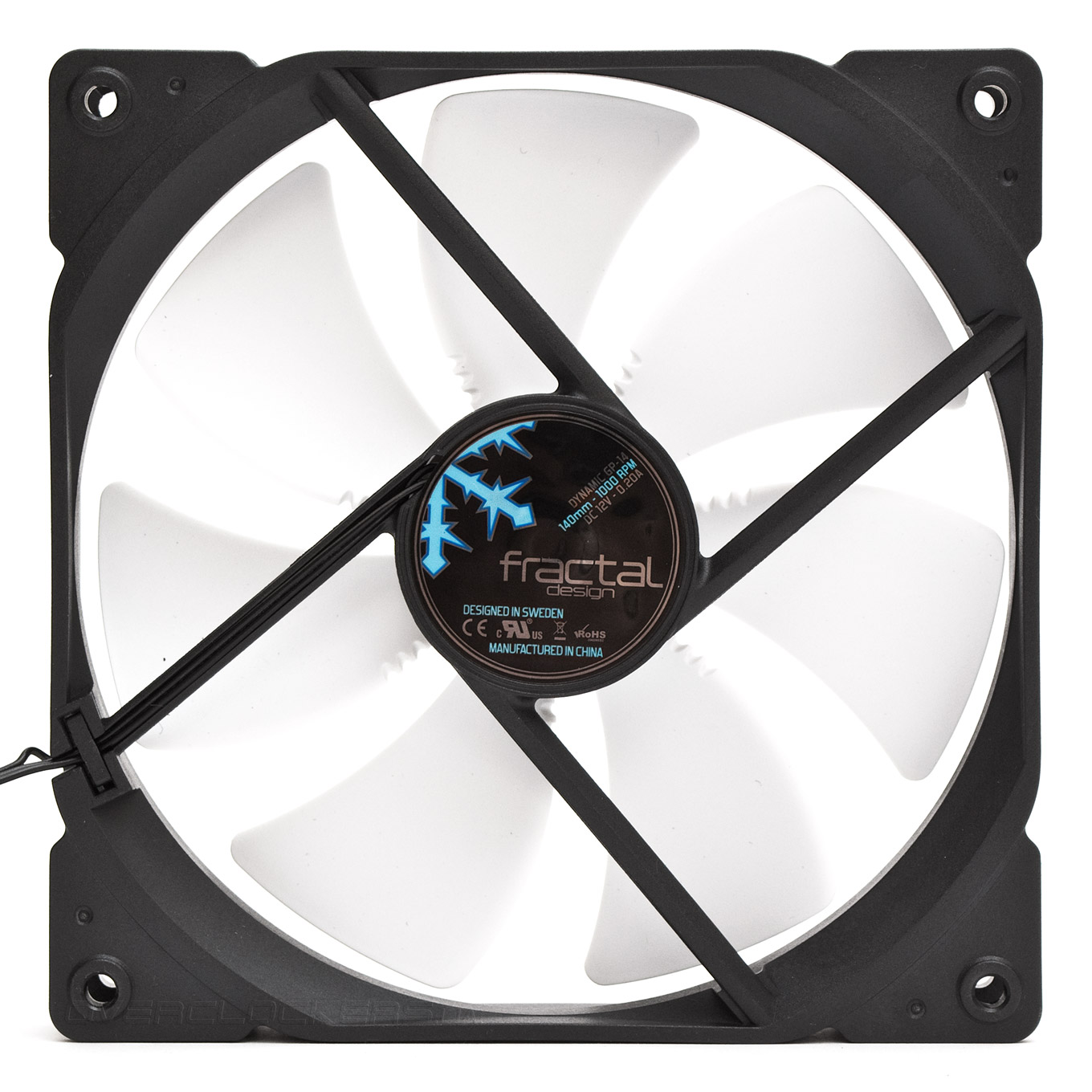

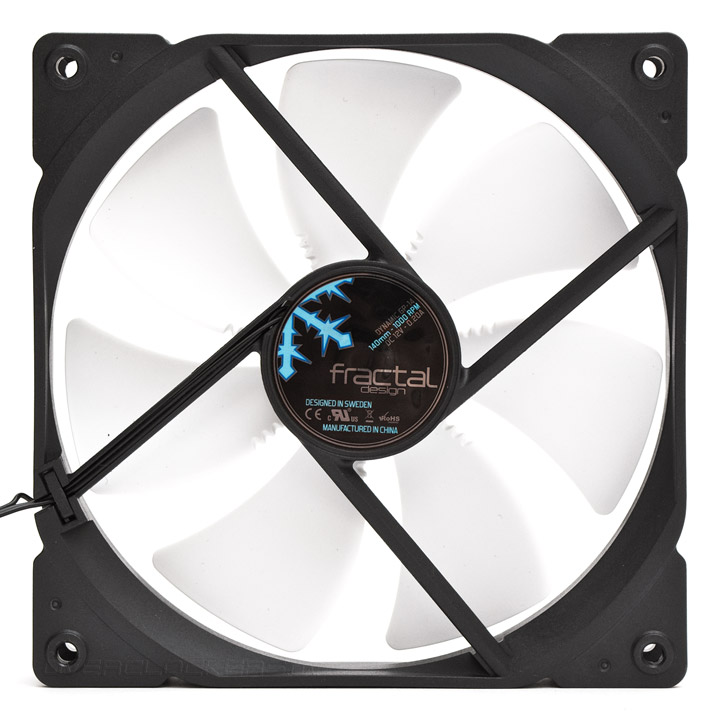

Предустановленный вентилятор относится к новой серии Dynamic GP-14, выполненной на гидравлическом подшипнике (что бы это не значило на самом деле).

Fractal Design Define R5

Как утверждается на сайте компании, данная серия является недорогим компромиссом между обычным втулочным и гидродинамическим вариантом подшипников. Встроенный центровочный магнит гасит вибрации и отклонения оси пропеллера, уменьшая, таким образом, общий уровень шума и износ деталей. Стартовать лопасти способны уже с 3 В при 300 об/мин и 34 дБ (А) шума. Звучание в 37 дБ (А) достигается при 800 об/мин и 9 В. А на максимальной скорости в 1000 об/мин крыльчатка все равно не пересекает условно бесшумный порог в 40 дБ (А). Однако, несмотря на общую тишину вентилятора, его двигатель издает не очень приятное потрескивание, которое начинается в нижнем диапазоне оборотов и лишь усиливается с ростом скорости. Этот звук почти не слышно из закрытого корпуса, но любителей полной тишины и обладателей тонкого слуха он определенно будет раздражать. Длина трехконтактного шнура питания составляет 500 мм.

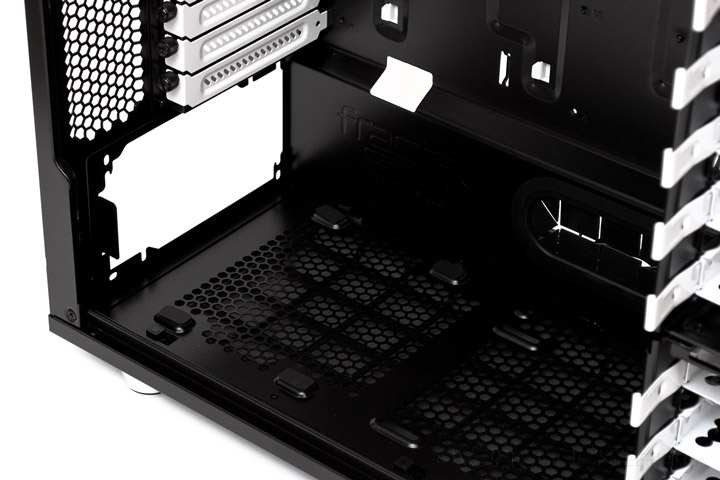

Посадочное место блока питания имеет четыре мягких резиновых демпфера внизу, для предотвращения передачи лишних вибраций на корпус. При условии, что длина БП не превышает 190 или 170 мм, рядом с ним, посередине шасси, можно установить один 120- или 140-мм вентилятор соответственно.

Fractal Design Define R5

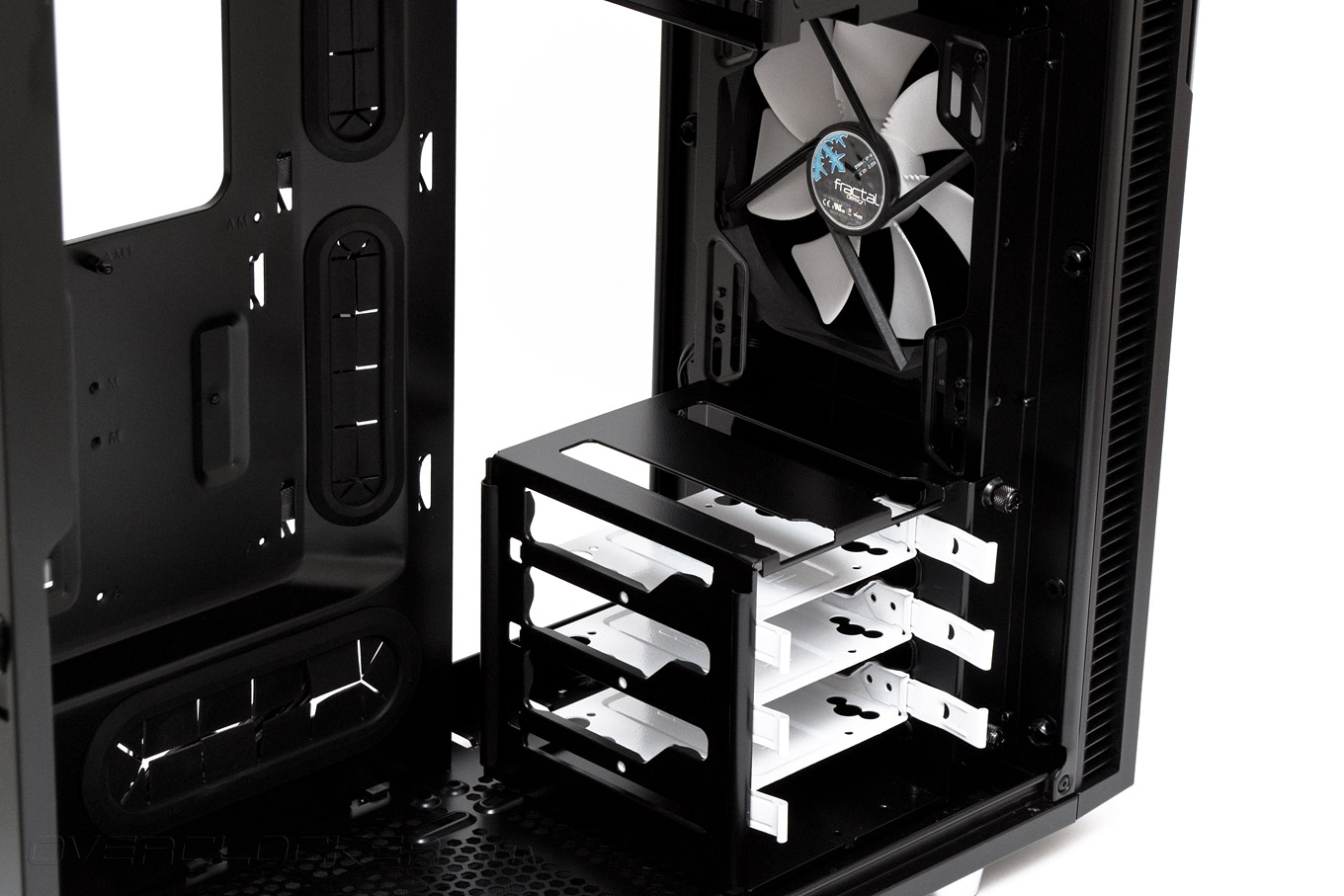

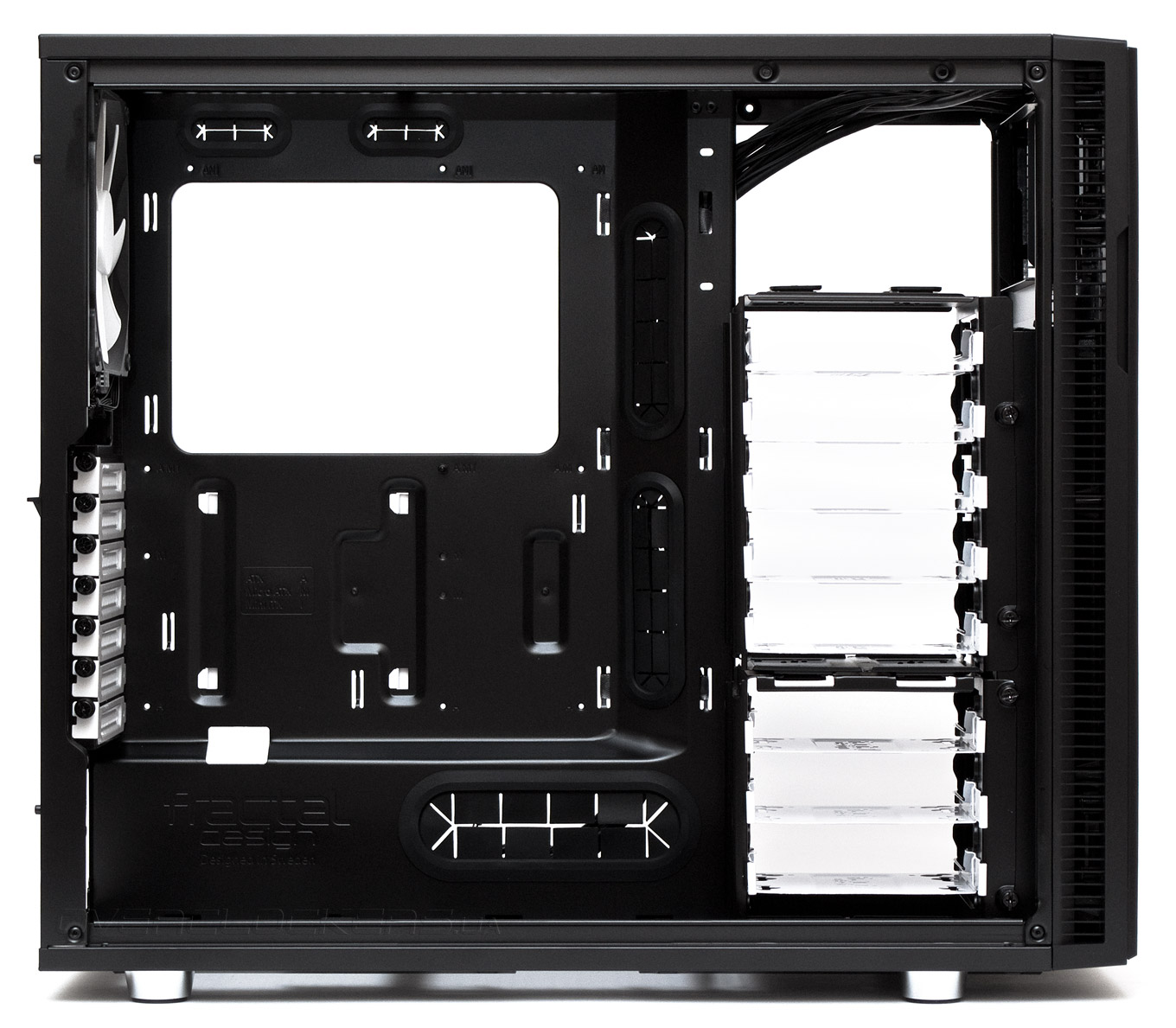

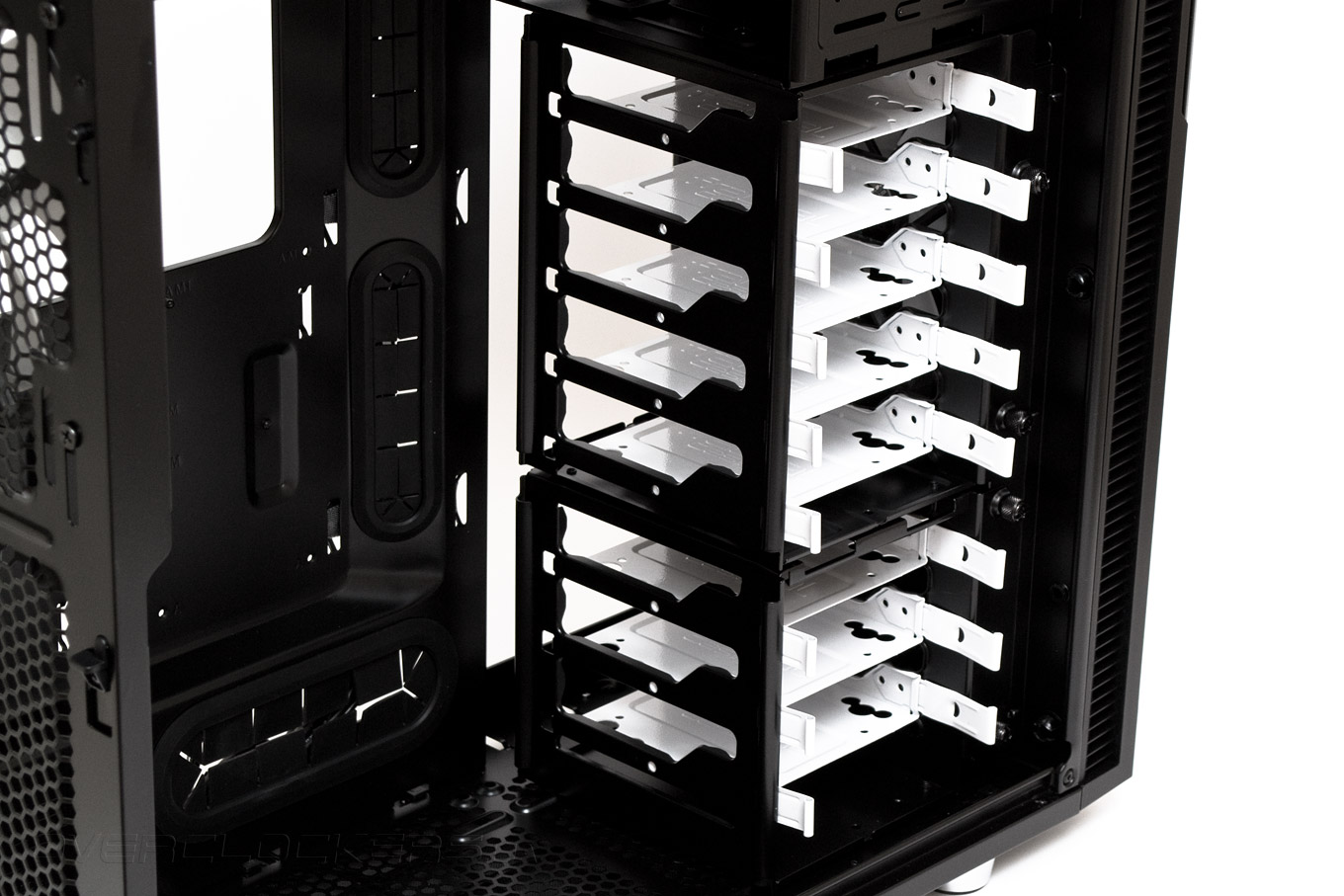

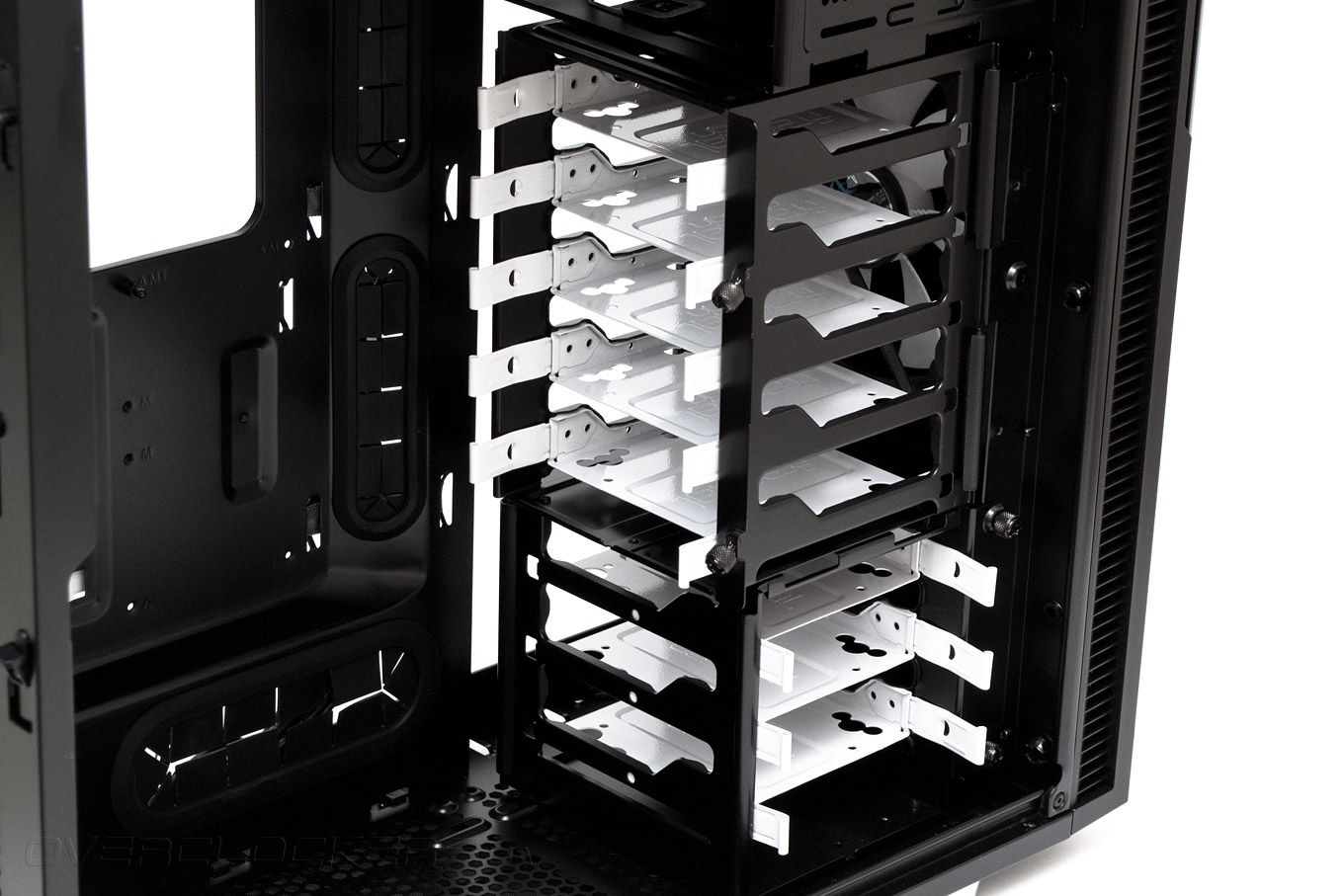

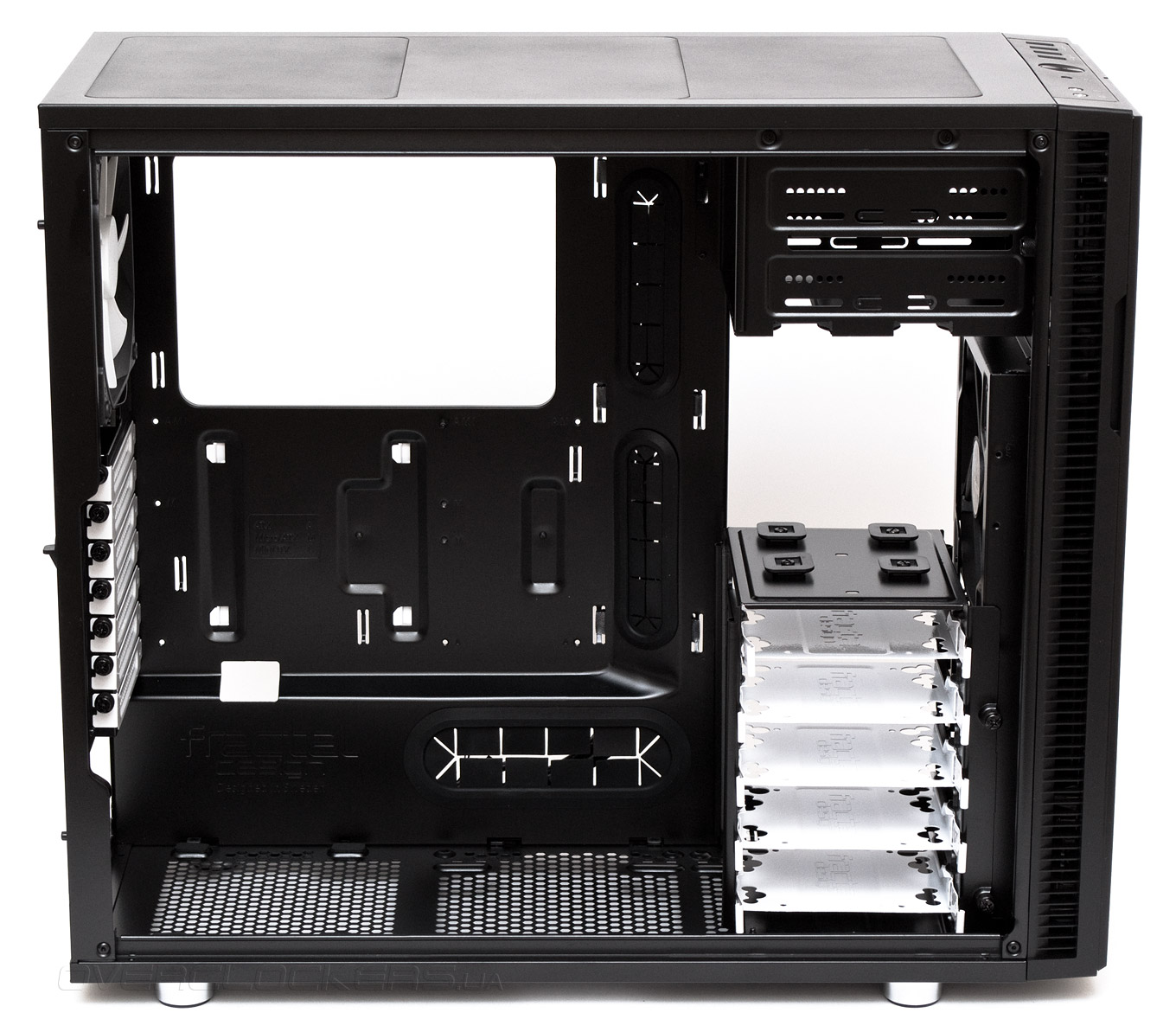

Две корзины для накопителей расположены в передней части шасси. Меньшая из них вмещает три 3,5″ или 2,5″ диска, в большую помещается целых пять. Обе корзины снимаются при необходимости и удерживаются несколькими обычными винтами и несъемными винтами с накатанной головкой. Поскольку запас по длине для плат расширения даже при установленных корзинах составляет целых 310 мм (чего более чем достаточно для любых современных видеоадаптеров), демонтировать их имеет смысл разве что для улучшения циркуляции воздуха или установки габаритных радиаторов СВО. Однако, в плане разнообразия вариантов компоновки корзин Define R5 является одним из лучших корпусов, что мне доводилось встречать. Давайте просто рассмотрим все эти варианты по очереди.

Fractal Design Define R5

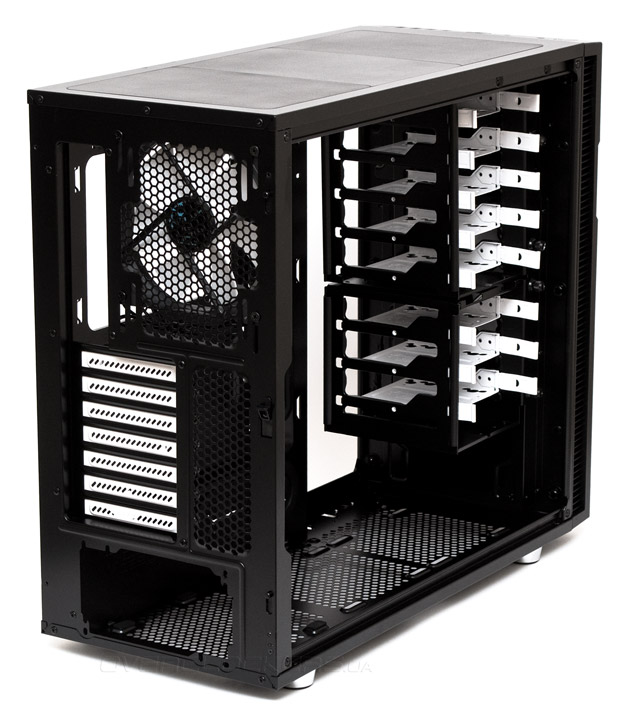

Во-первых, верхнюю корзину можно развернуть вдоль, для улучшения охлаждения жестких дисков. Длина видеоадаптеров в таком случае ограничится 290 мм.

Fractal Design Define R5

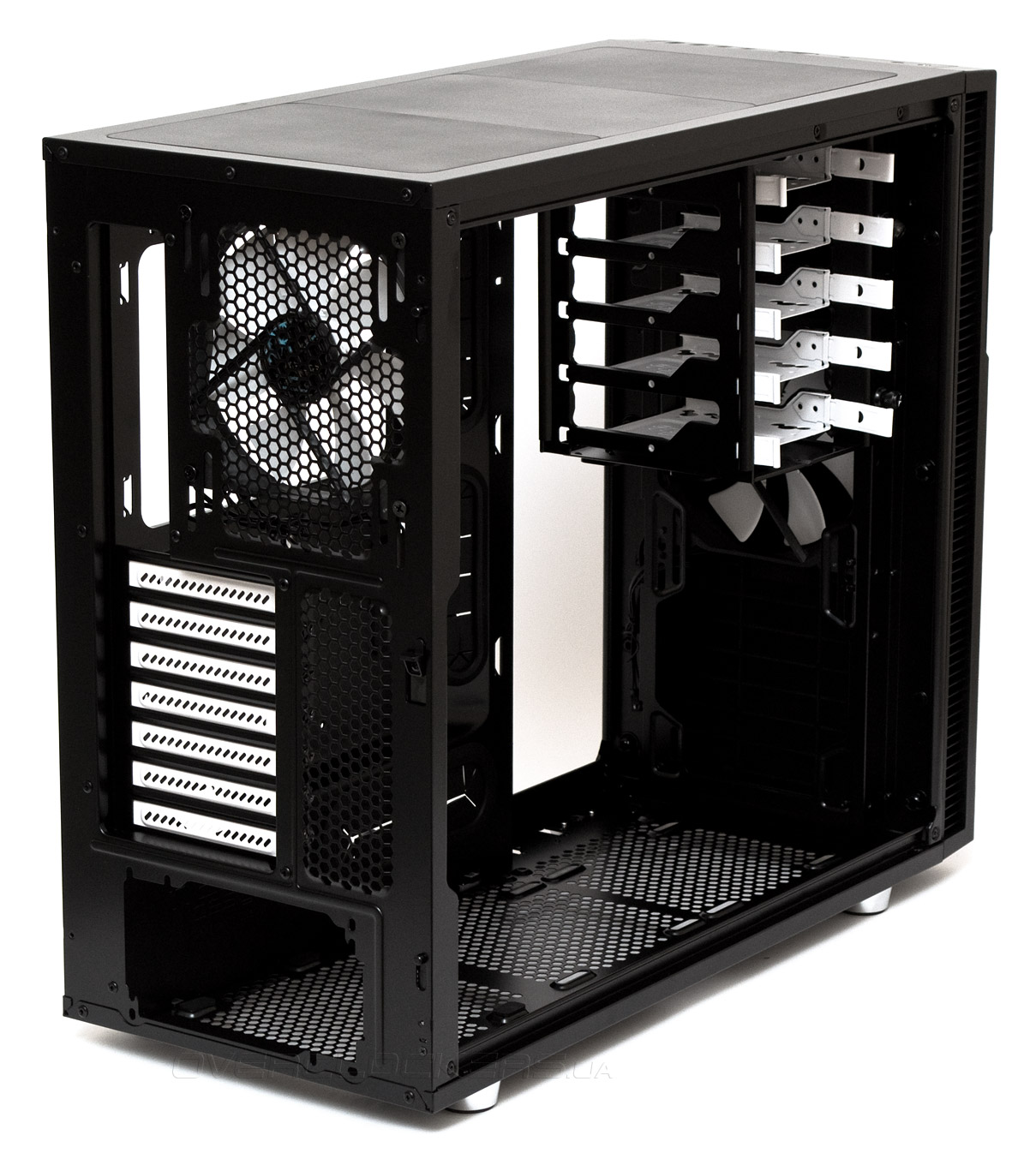

Затем верхнюю корзину можно снять. Тогда напротив слотов расширения с первого по пятый образуется запас пространства в 440 мм.

Fractal Design Define R5

Если убрать и нижнюю корзину, до 440 мм по длине расширится запас места напротив всех семи слотов расширения. И появится возможность установить снизу или спереди по два 120- или 140-мм вентилятора или 240/280-мм радиатора СВО практически любой толщины.

Fractal Design Define R5

Если планируется установка радиатора или вентиляторов на днище корпуса, верхнюю корзину можно вернуть на место. Под ней останется 135 мм пространства.

Fractal Design Define R5

Если опустить верхнюю корзину вниз, 440 мм по длине образуется для первых двух слотов расширения. С одной стороны — особого смысла в подобной модификации нет, но она определенно пригодится, если будет снята корзина устройств 5,25″, и вместо нее сверху будет установлен трехсекционный 420-мм радиатор СВО.

Fractal Design Define R5

Далее, меньшую корзину можно установить посередине корпуса. Тогда спереди встанет радиатор СВО толщиной до 125 мм. Однако, это возможно только при условии использования материнской платы типа MicroATX, поскольку корзина закрывает шестой и седьмой слот. Ограничение для блока питания в такой компоновке составит 190 мм, без учета проводов, которые отнимут еще 20–30 мм.

Fractal Design Define R5

А вот еще одна вариация расположения корзин:

Fractal Design Define R5

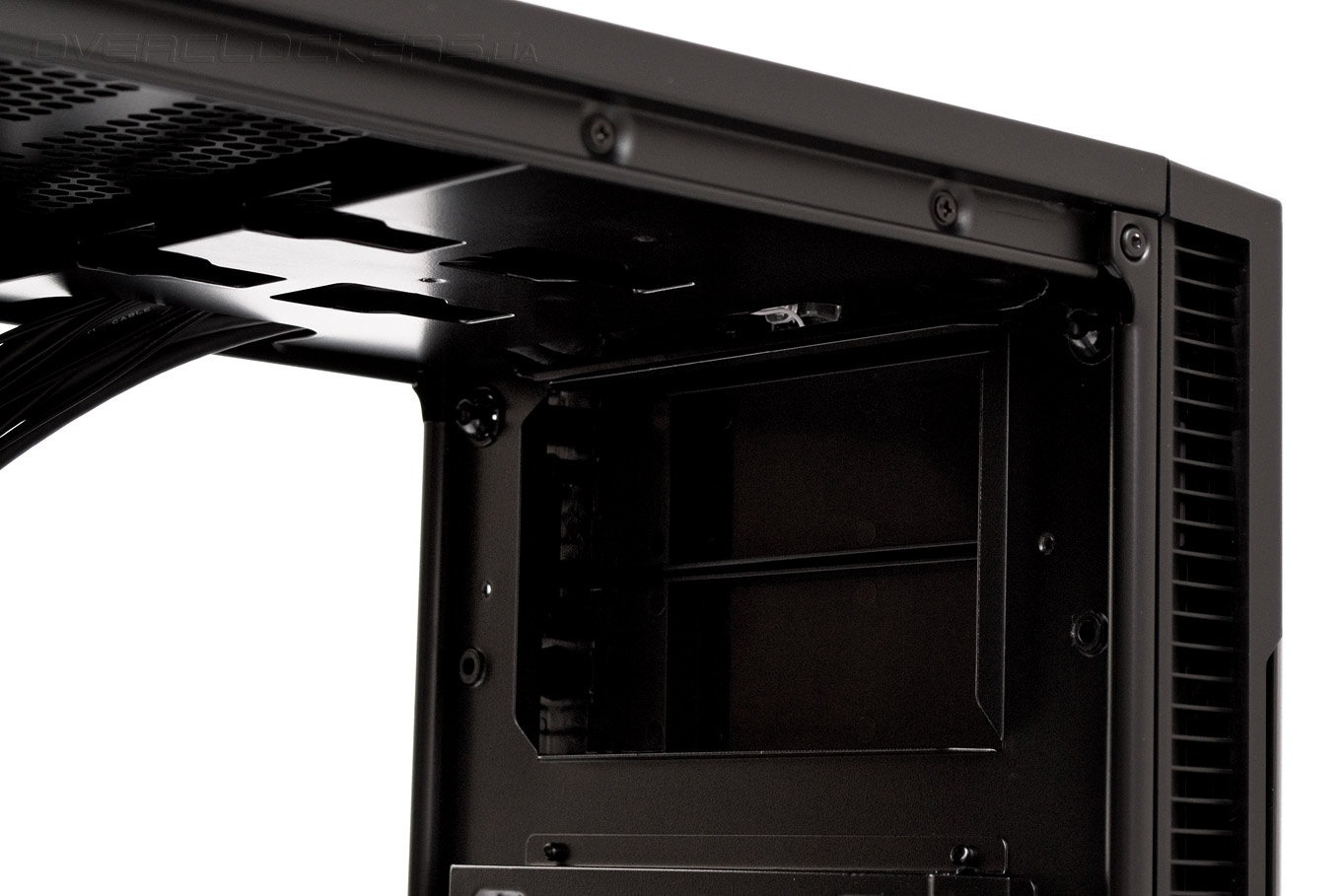

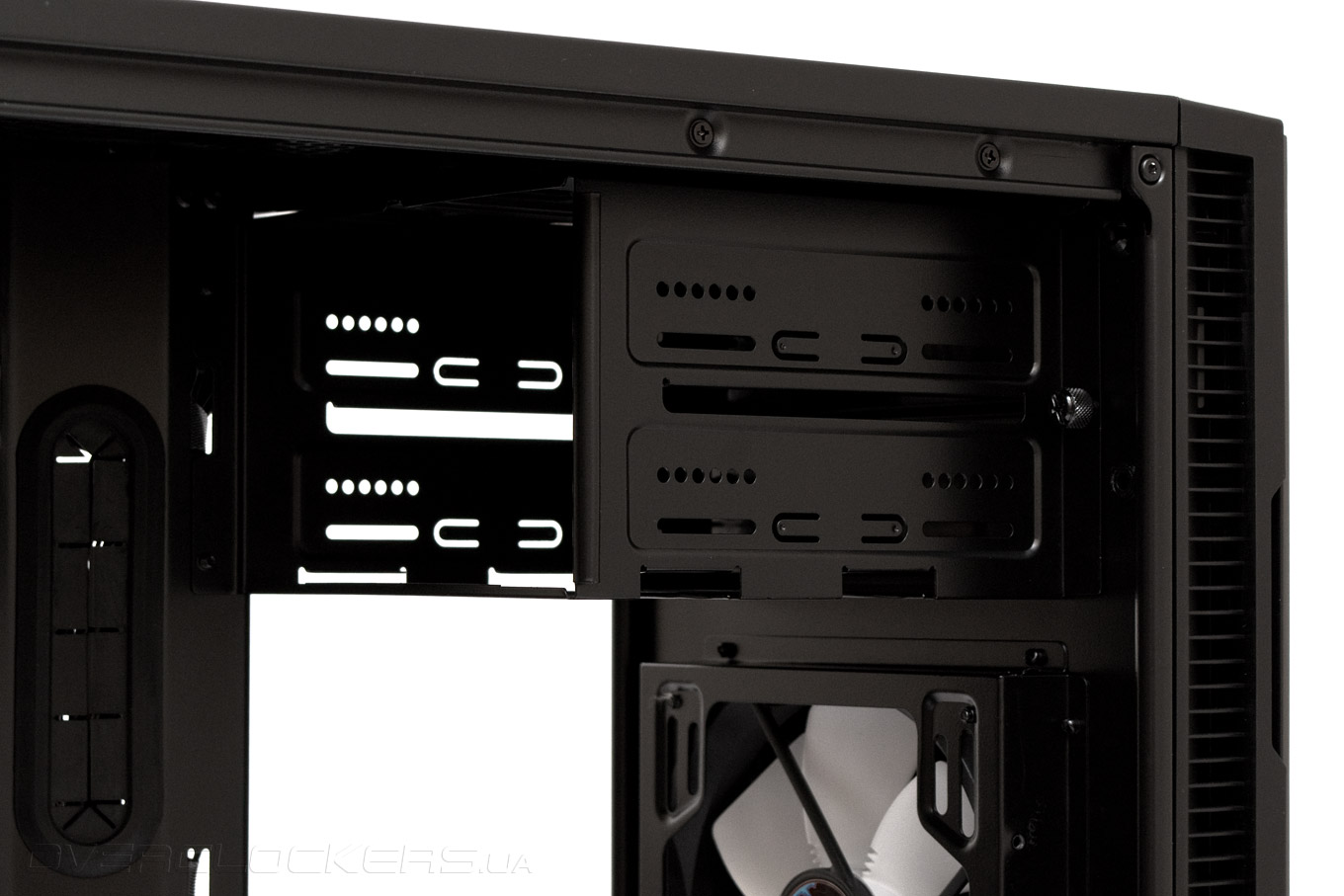

Два отсека для 5,25″ устройств тоже являются съемными. Для их демонтажа нужно будет выкрутить четыре винта с накатанной головкой. Устройства в самой корзине тоже фиксируются с помощью винтов с накатанной головкой.

Fractal Design Define R5

За корзиной 5,25″ сверху останется крепежная планка. К ней можно либо закрепить корзину формата 3,5″ либо снять ее (выкрутив четыре небольших винта), чтобы полностью открыть верхнюю решетку для установки длинных радиаторов СВО.

Fractal Design Define R5

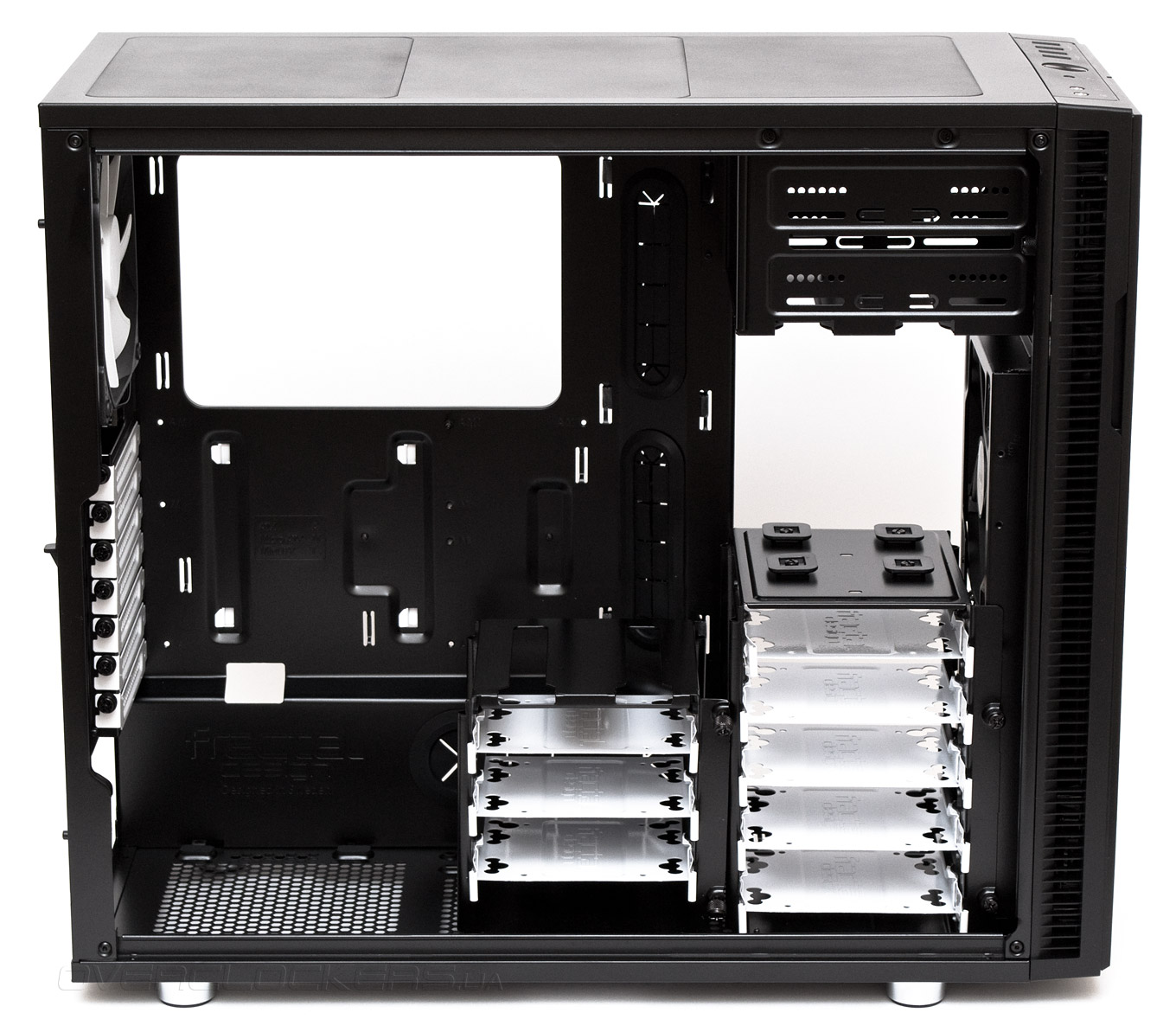

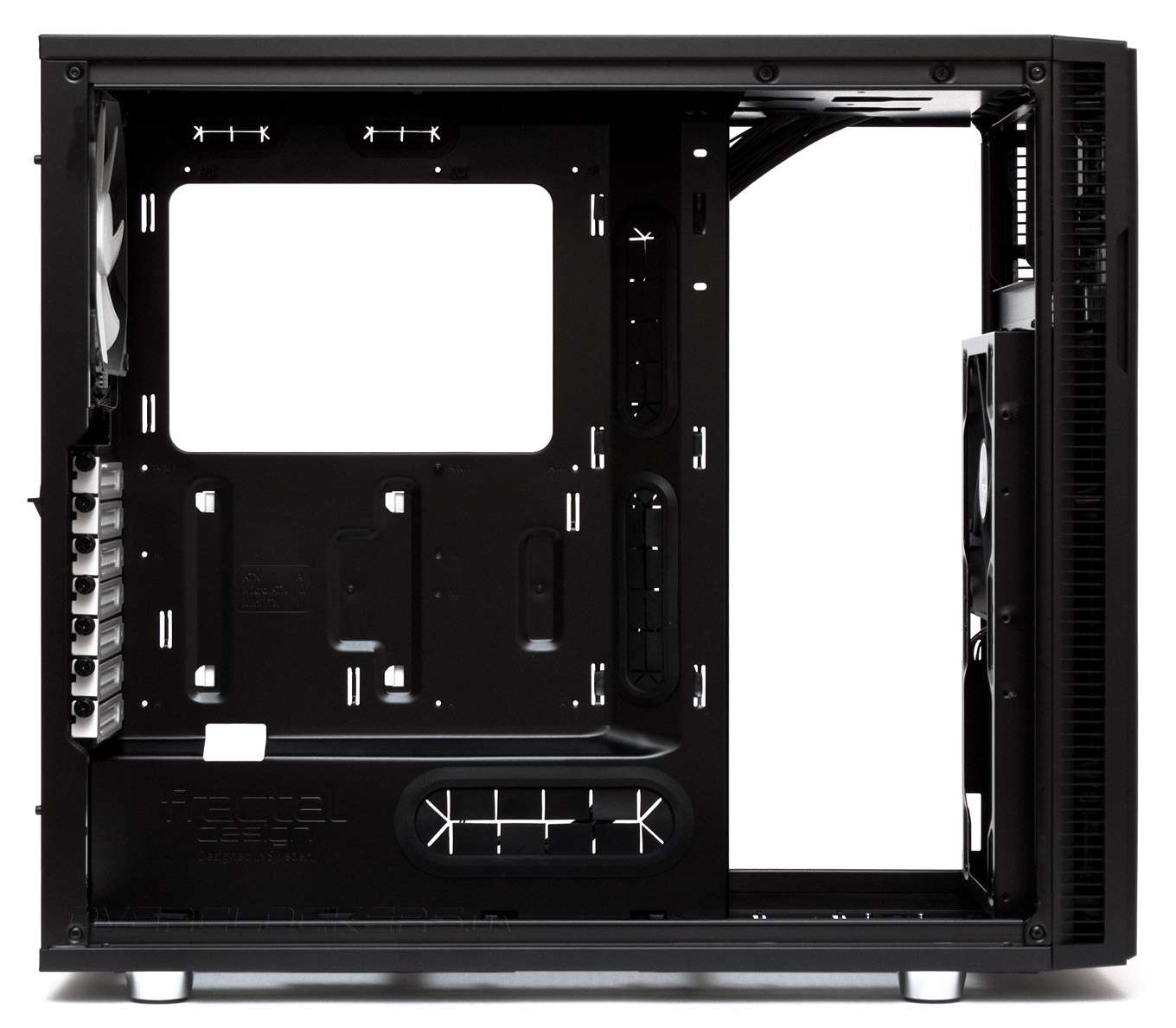

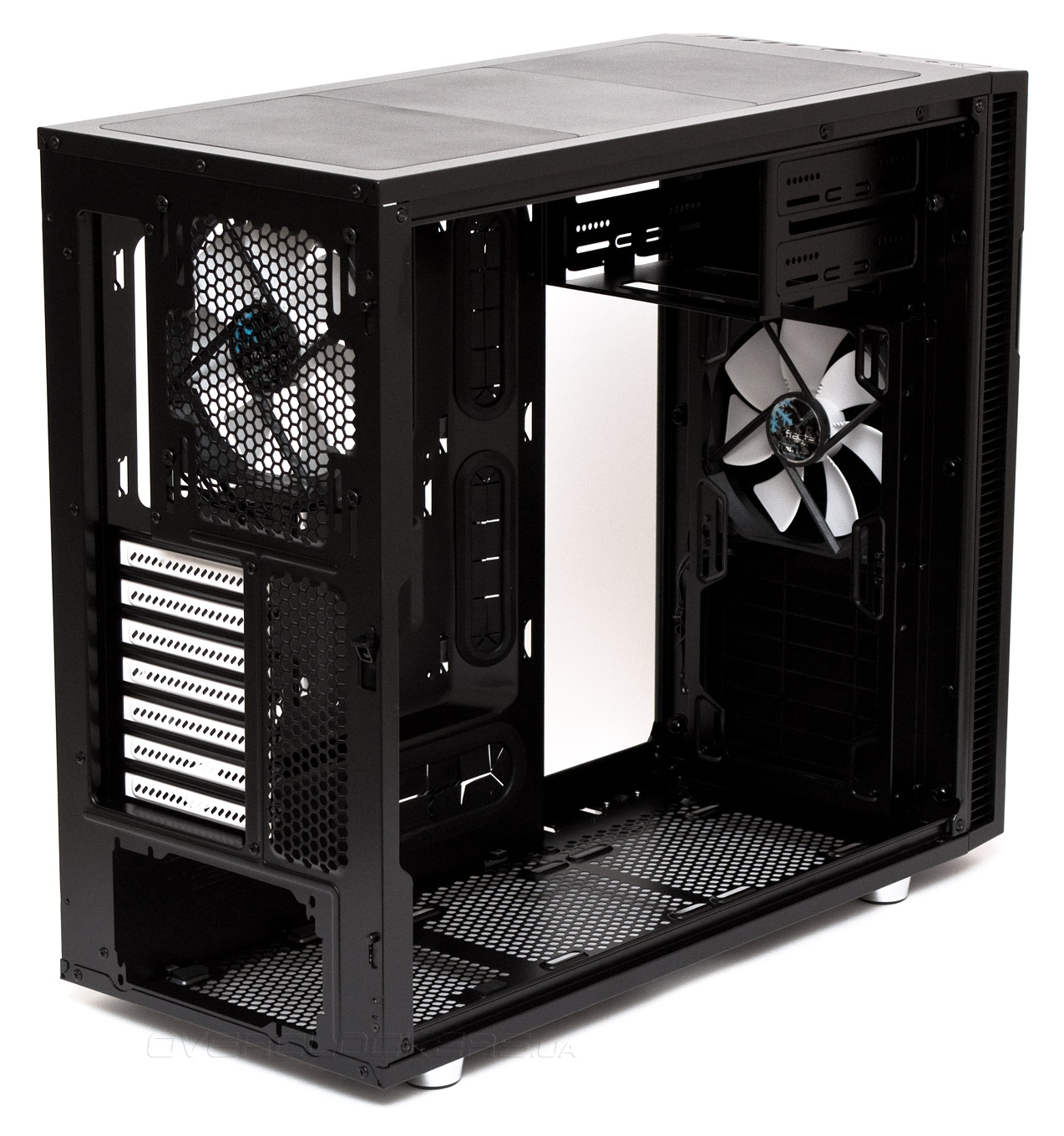

Сняв все корзины, пользователь получит в свое распоряжение весь внутренний объем шасси, в котором можно будет спрятать самую крупную систему жидкостного охлаждения с двумя или даже тремя раздельными контурами.

Fractal Design Define R5

При закреплении большой корзины накопителей сверху, все семь слотов расширения получают максимальную длину в 440 мм. А снизу становится радиатор любой толщины.

Fractal Design Define R5

Если потребуется использовать все доступное место для накопителей, то под корзинами все равно останется зазор в 100 мм.

Fractal Design Define R5

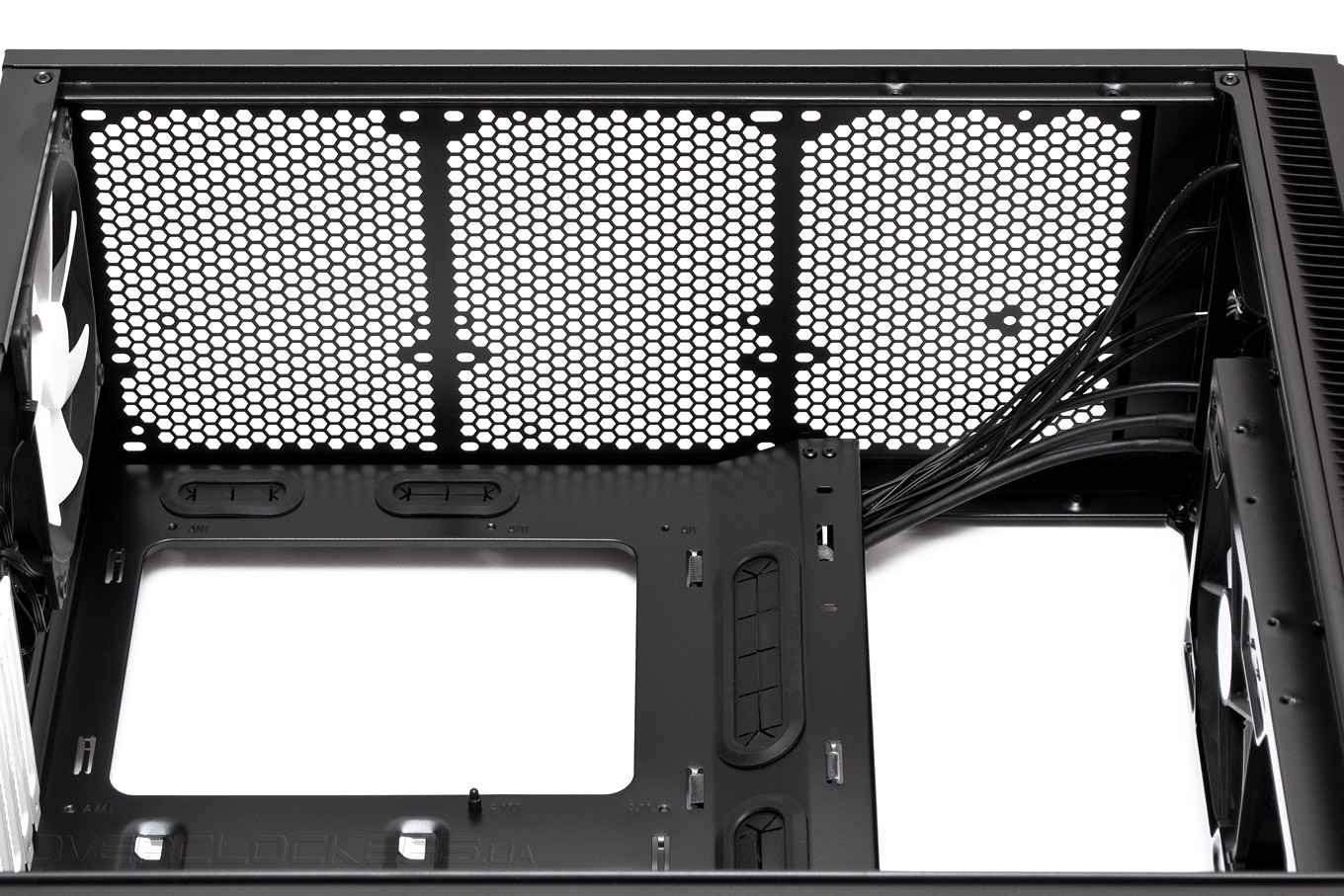

При демонтированных верхних отсеках и заглушках, сверху можно установить трехсекционный радиатор СВО. Вероятно, это было сделано специально с оглядкой на новые AiO системы Fractal Design Kelvin S36.

Fractal Design Define R5

Если оставить корзины накопителей снизу, то для радиатора вместе с вентиляторами сверху останется 110 мм пространства.

Fractal Design Define R5

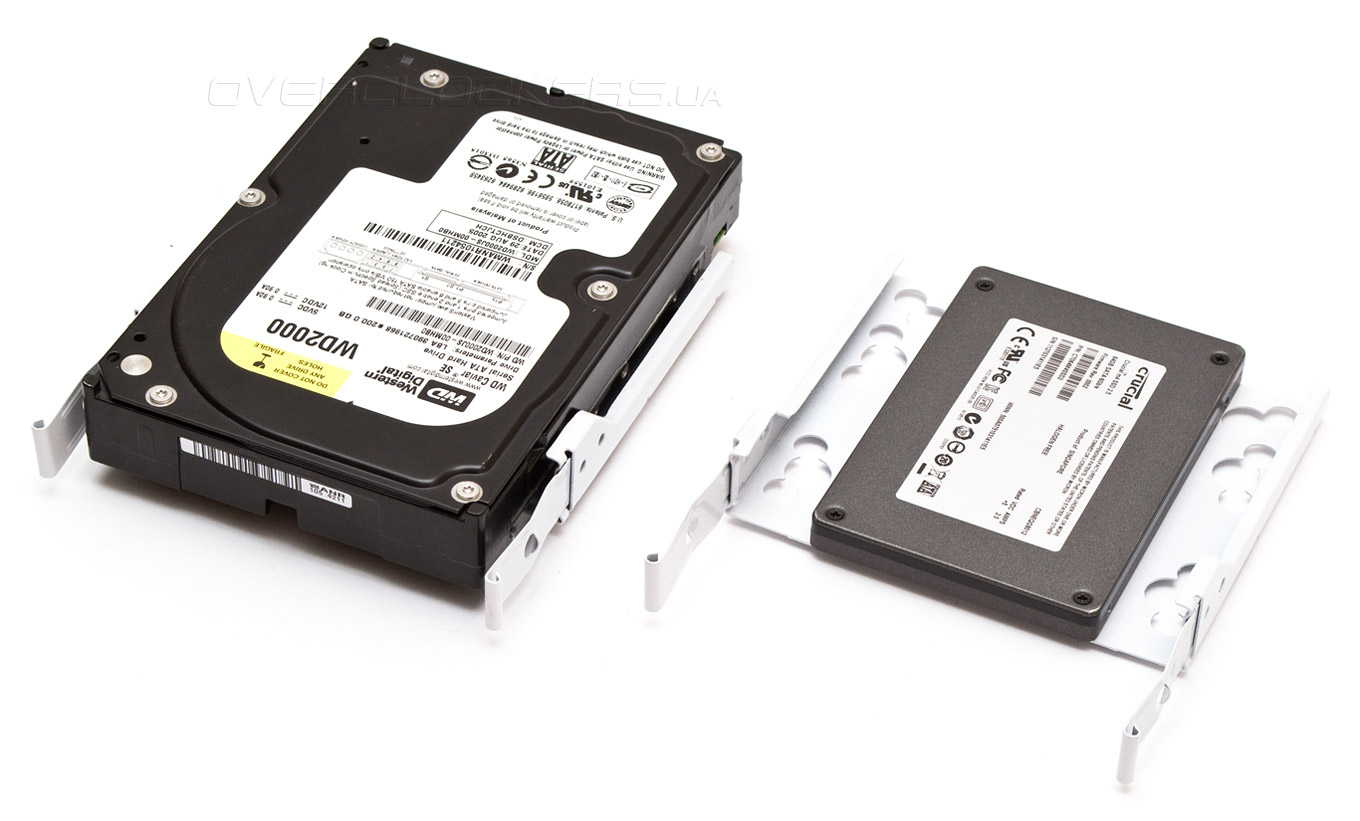

И 3,5″ и 2,5″ диски прикручиваются к свои салазкам винтами. Для 3,5″ жестких дисков предусмотрены резиновые виброизоляционные прокладки.

Fractal Design Define R5

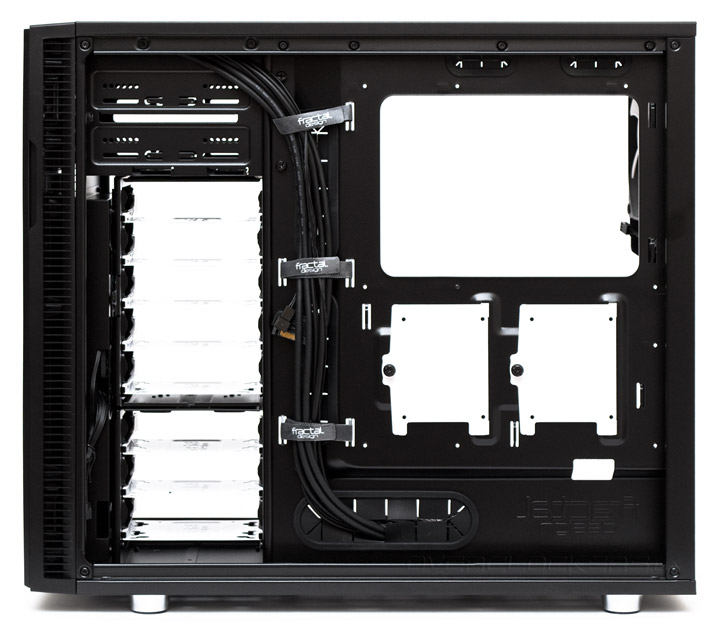

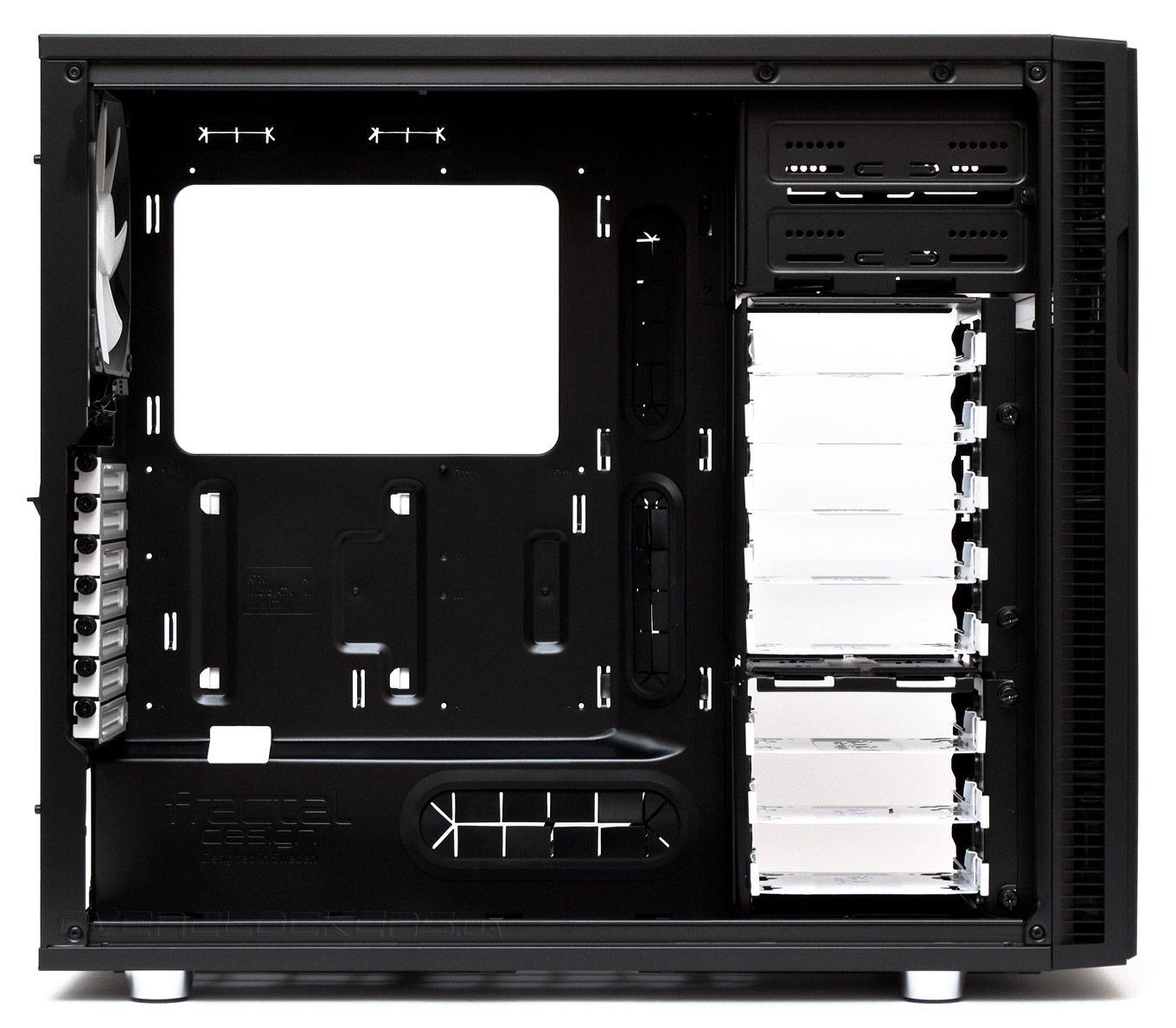

Поддон материнской платы сделан крайне функционально. Помимо огромного выреза для усилительной пластины процессорного кулера, здесь есть пять прорезиненных отверстий для укладки проводов, множество проушин для кабельных стяжек и даже три многоразовых липучки Velcro, сильно упрощающие фиксацию большого количества кабелей. Для установки двух 2,5″ накопителей за поддоном предусмотрены две специальных легкосъемных лотка, держащихся на винтах с накатанной головкой. Запас пространства за поддоном для укладки проводов колеблется в пределах от 20 до 35 мм в самом широком месте.

Fractal Design Define R5

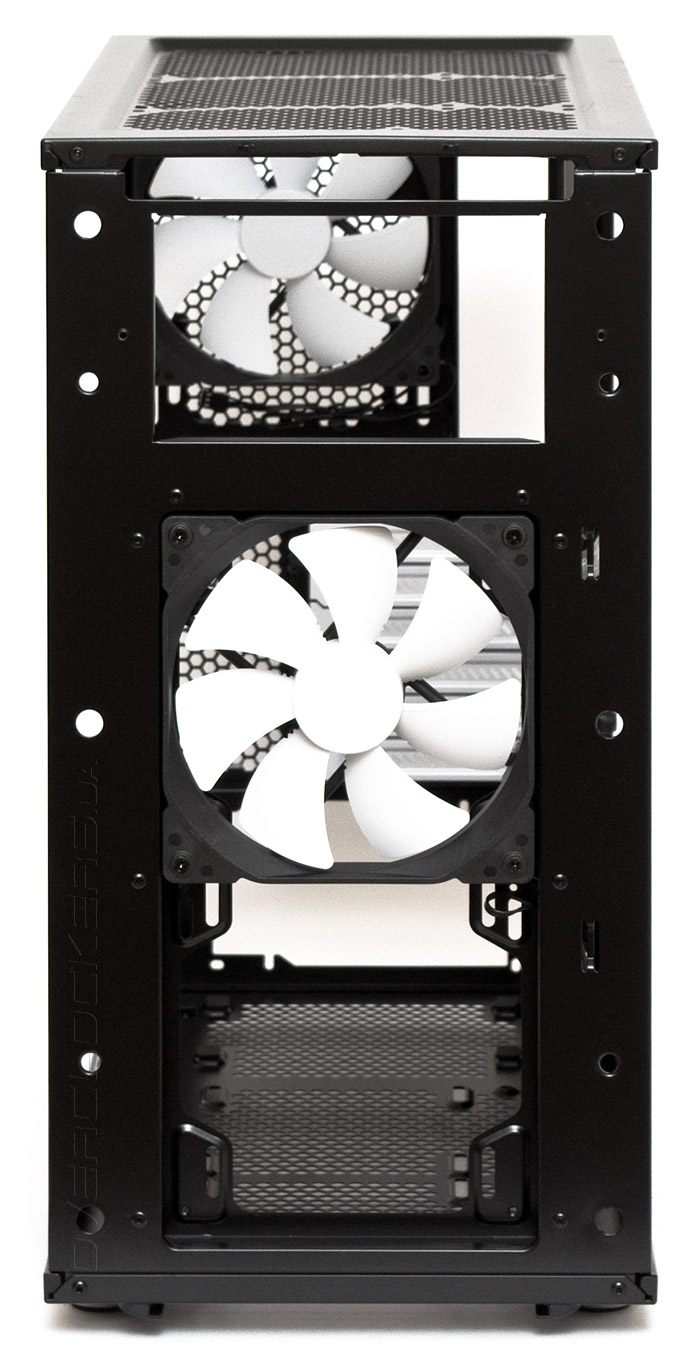

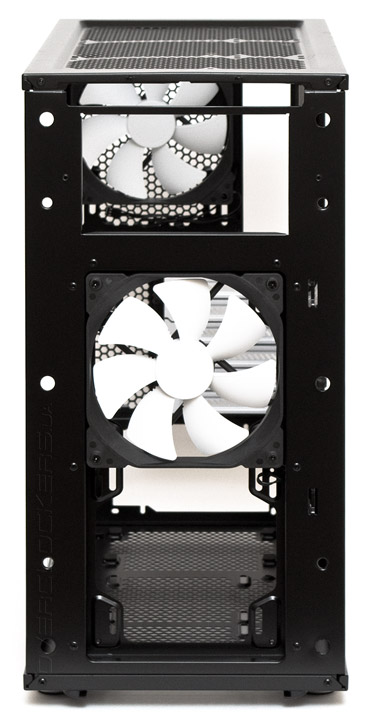

Так выглядит передняя панель без пластикового обвеса. Здесь находится второй предустановленный 140-мм вентилятор, полностью аналогичный тому, что расположен сзади.

Fractal Design Define R5

Фронтальная панель держится на шести пластиковых креплениях типа «тюльпан» и снимается достаточно легко, но к ней прикреплен весь набор проводов, поэтому следует соблюдать осторожность, чтобы не повредить их при демонтаже.

Fractal Design Define R5

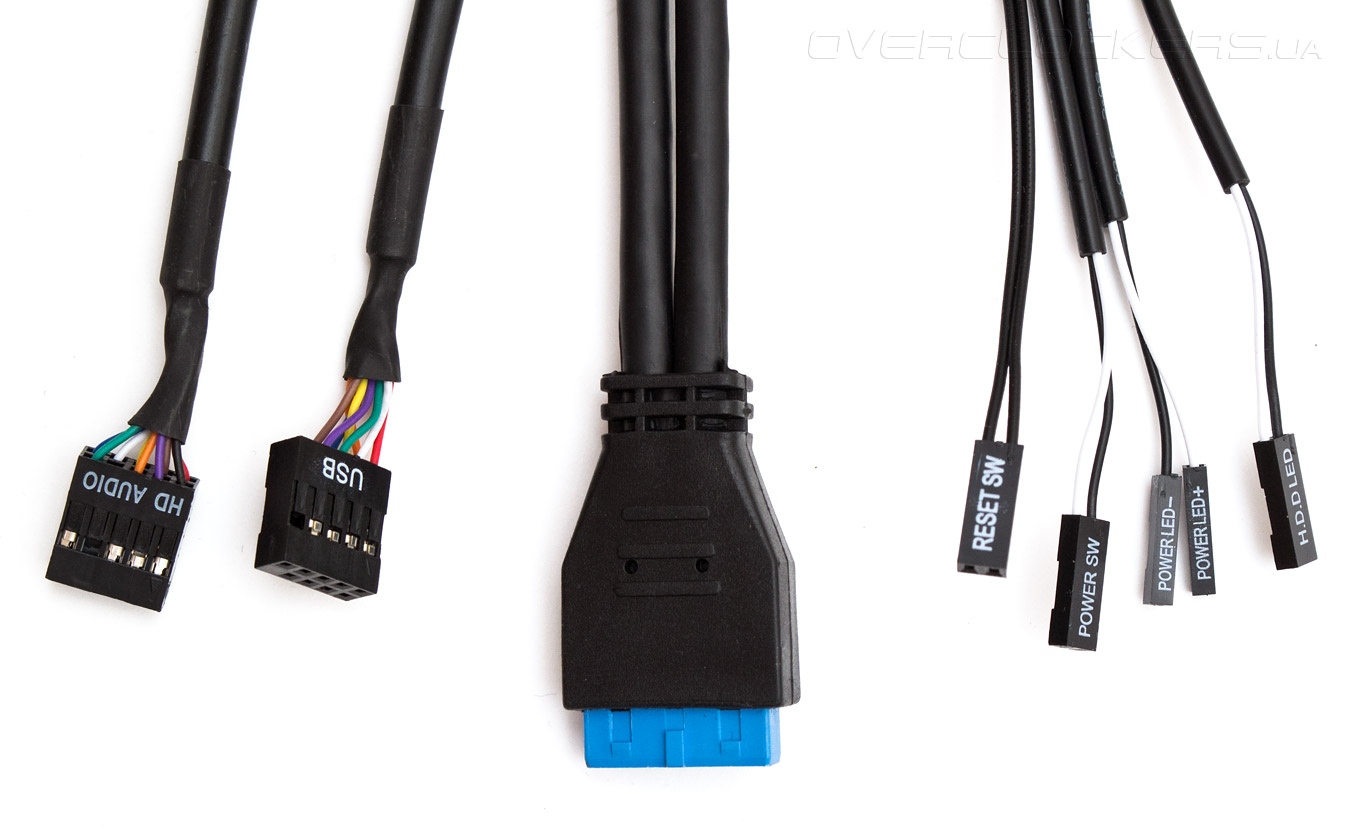

В набор проводов входят кабеля HD Audio, колодка USB 2.0 и коннектор USB 3.0, провода от индикаторов питания и работы системы, кнопок запуска и перезагрузки. Длина всех шнуров достаточна для подключения к любому типу материнской платы.

Fractal Design Define R5

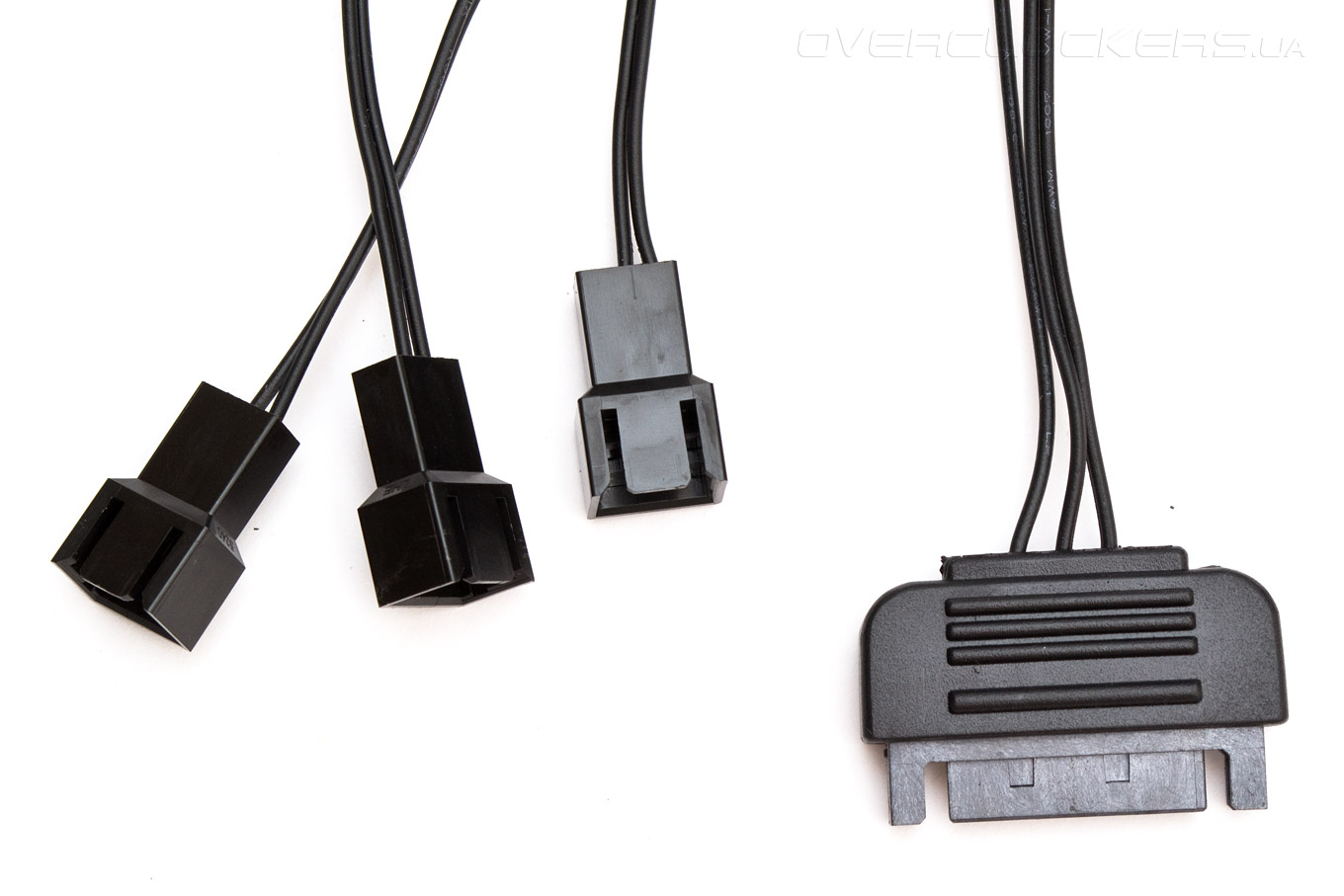

Подключения питания регулятора оборотов реализовано в виде SATA-разъема. А для подключения трех вентиляторов есть три треконтактных разъема.

Fractal Design Define R5

Сборка

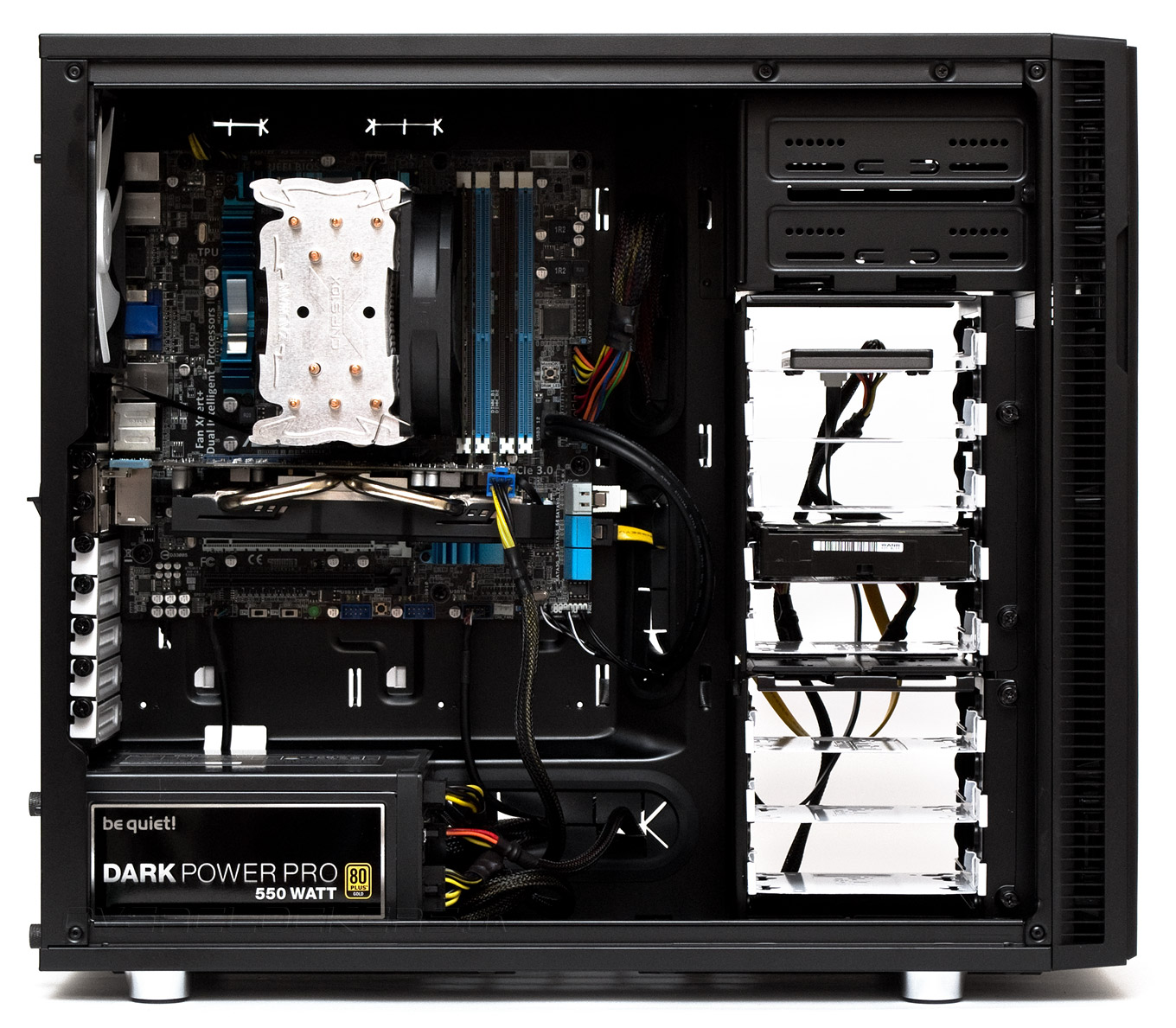

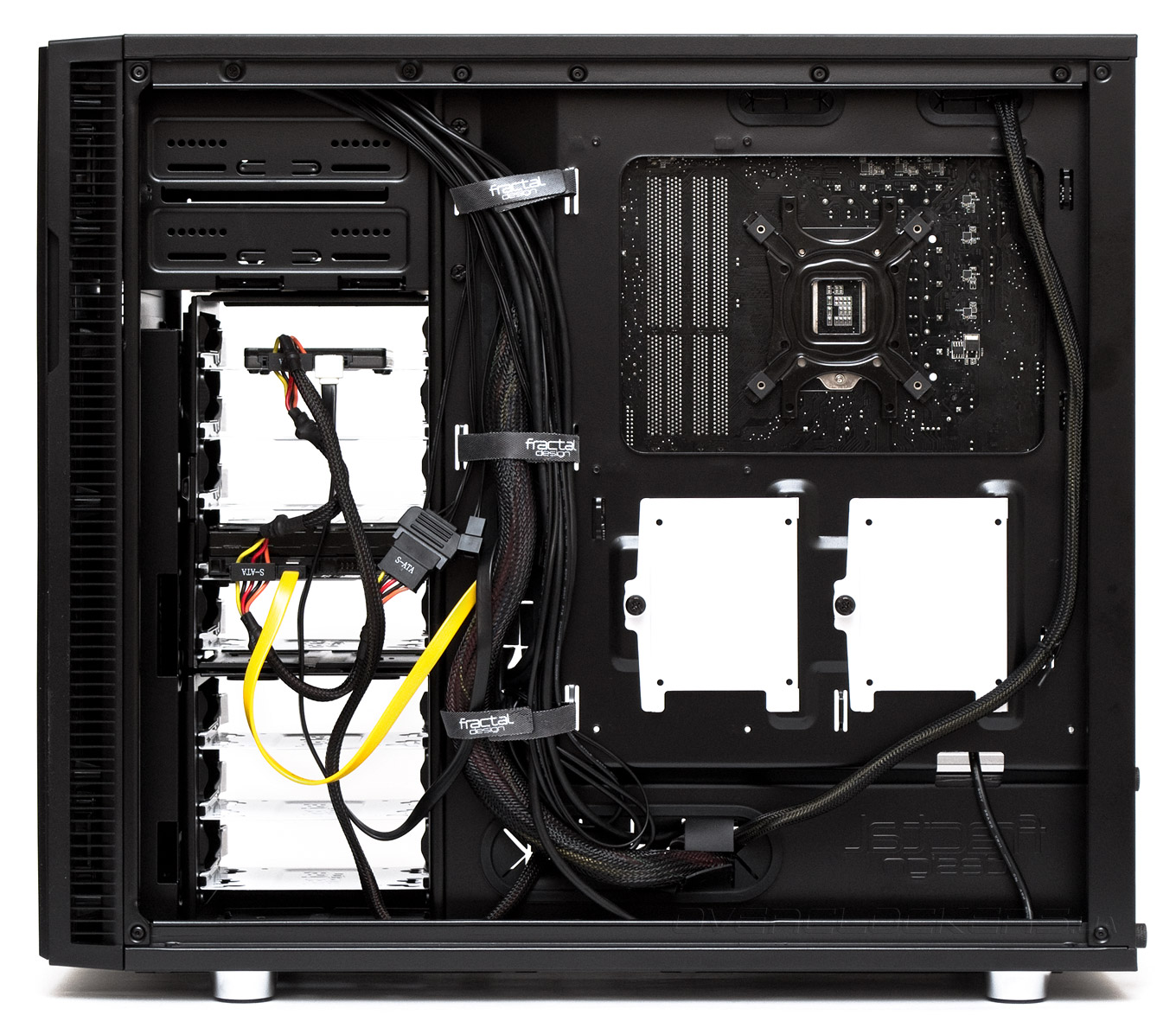

Сборка системы в корпусе Fractal Design Define R5 проходит очень легко и удобно. Начиная с материнской платы, для которой предусмотрен центровочный винт (благодаря нему отверстия в плате всегда совпадают с расположением стоек), и заканчивая липучками для фиксации проводов за поддоном, все ставится очень просто. Корпус отлично подойдет тем, кто часто любит заглядывать во внутренности своего ПК и что-то там менять.

Fractal Design Define R5

Круговая подсветка возле кнопки включения светится мягким синим цветом, но вертикальный индикатор активности накопителей довольно яркий. Спасает лишь то, что видно его только под прямым углом.

Fractal Design Define R5


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Define R5 использовалась следующая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 1 x 140 мм — Noctua NF-A14 FLX, 1 х 140 мм — be quiet! Silent Wings 2 140mm;
  • термоинтерфейс: Noctua NT-H1.
Fractal Design Define R5


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 28 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 307 ватт. Тестирование проводилось в трех режимах:
  1. Closed — верхняя крышка закрыта, спереди размещается два 140-мм вентилятора, ориентированных на вдув, а сзади — один 140-мм пропеллер, направленный на вытяжку.
  2. Top — та же конфигурация, что и в первом варианте, но задняя секция верхней крышки открыта, там установлен еще один дополнительный 140-мм вентилятор, ориентированный на вытяжку.
  3. Front — та же конфигурация, что и во втором варианте, но открыта передняя дверца, чтобы обеспечить прямой поток воздуха.

Результаты тестирования

Fractal Design Define R5

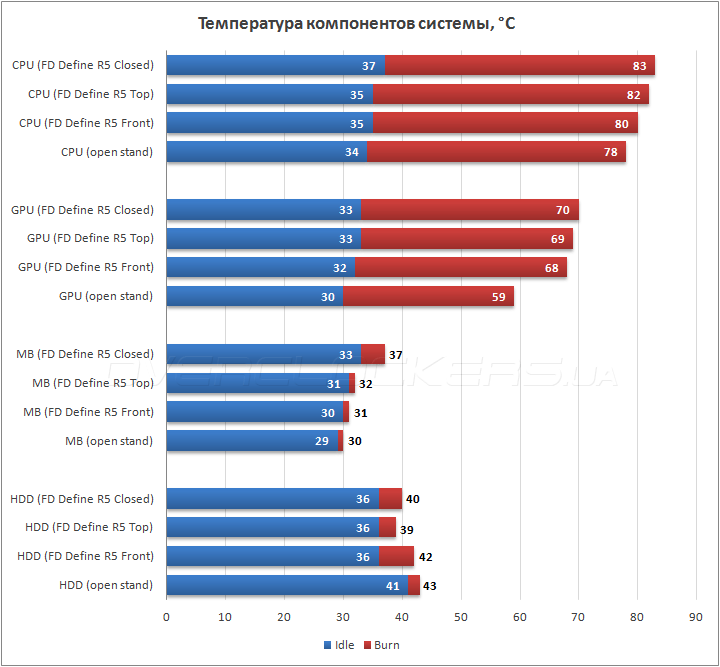

Наполовину укомплектованная система охлаждения Define R5 неплохо справляется с системой средней мощности даже при закрытых верхних крышках. Процессор охлаждается хуже на 4–5 градусов, чем на открытом стенде. Видеокарта нагревается на 10–11 градусов больше, что говорит о необходимости установки дополнительного вентилятора вниз или на боковую стенку. Материнская плата проветривается лучше при снятой верхней крышке. Что же до температур жестких дисков, то в разных режимах тестирования они отличаются незначительно.


Выводы

Меня не перестает восхищать продукция компании Fractal Design. В каждую новую модель корпуса они пытаются вложить все актуальные идеи индустрии и действительно сделать его лучше. И, возможно, благодаря этому, Define R5 получился по настоящему замечательным шасси, в котором сочетаются новые дизайнерские технологии с инженерным «олдскульным» подходом. Все продумано до мелочей. Солидный внешний вид, удобная система снятия и очистки пылевых фильтров. Дверца, которую можно перевесить на левую или правую сторону. Регулятор скорости вентиляторов, удобный замок на левой панели, позволяющий легко добраться внутрь системы, модульная система верхних крышек и модульное устройство всех внутренних корзин. Высокая совместимость с современными компонентами и системами охлаждения — вот далеко не полный перечень достоинств данного корпуса. Можно вспомнить еще и про встроенные слои шумоизолирующего материала с четырех сторон и отличную систему укладки проводов для полноты картины. Универсальность и модульность конструкции Define R5 позволяет легко приспособить его как к воздушному охлаждению, так и почти к любой конфигурации СВО. Единственным его недостатком можно считать комплектные вентиляторы, которые все еще далеки от совершенства. И, тем не менее, даже они вряд ли вызовут нарекания со стороны подавляющего большинства покупателей.

Fractal Design Define R5 отлично подойдет в качестве основного шасси для энтузиастов компьютерного железа, заядлых игроков и обычных пользователей, которые желают получить лучший продукт за свои деньги.

Fractal Design Define R5 Выбор редакции: лучшая покупка

Находим избытки, применяем с умом!
