Обзор корпуса Deepcool Macube 110

Концепция серии корпусов Deepcool Macube довольно проста и четко описывается самим названием. Её суть состоит именно в простоте — прямые линии, квадратность, практичность и небольшая «фишка» в виде бокового стекла с магнитным креплением. Ранее нам уже встречались на обзорах более крупные 550 и 310 модели из данной линейки. А теперь настал черед шасси под платы Micro-ATX с названием Macube 110, которое существует в двух вариантах — черном и белом.

Deepcool Macube 110

Характеристики

Модель Deepcool Macube 110
Страница продукта Macube 110
Тип корпуса Midi-Tower
Размеры, мм 431 (В) x 225 (Ш) x 413 (Г)
Материал Сталь, ABS-пластик, Стекло (4 мм)
Вес, кг 5,8
Цвет Черный
Форм-фактор MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 3 (один 2,5″ диск можно поставить вместо одного 3,5″ диска)
Поддерживаемое количество слотов расширения 4
Вентиляторы передние — 3 х 120 мм / 2 х 140 мм
верхние — 2 х 120 / 140 мм
задний — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 3.0, 1 х 3,5-мм совмещенный разъем для гарнитуры
Прочее Магнитный пылевой фильтр на верхней панели. Пылевой фильтр БП. Легкосъемная правая боковая панель со стеклом, удерживаемая магнитами. Шарнир поддержки видеокарт.
Средняя стоимость 1440 грн

Упаковка и комплект поставки

Корпус продается в непримечательной на вид коробке без лишней полиграфии. На фронтальной и тыльной стороне упаковки есть лишь название и логотип бренда. По бокам можно найти технические характеристики, логистические данные и прорезанные ручки для переноски. Короткое перечисление достоинств продукта на разных языках размещено на верхней части коробки. Для защиты от повреждений внутри есть демпферы из пенопласта, пластиковый пакет и наклейки на стекле.

Deepcool Macube 110

В комплекте поставки есть следующие элементы:

  • инструкция по сборке;
  • 11 одноразовых пластиковых кабельных стяжек;
  • 13 шурупов для вентиляторов;
  • восемь винтовых шпилек для крепления 2,5″ накопителей;
  • восемь винтов для 3,5″ жестких дисков;
  • шесть корпусных винтов;
  • 18 маленьких винтиков для материнской платы и 2,5″ накопителей;
  • гарантийный листочек.

Deepcool Macube 110

Внешний вид

Концептуальная простота дизайна начинается с совершенно ровной и прямой передней металлической панели, на которой нет ничего, кроме едва заметного логотип Deepcool, нанесенного по центру внизу. Вентиляционные отверстия скрыты в гранях по бокам фронта и прикрыты металлической сеточкой.

Deepcool Macube 110

Кнопки управления и внешние порты собраны в ряд, в передней части верхней панели. Слева направо по порядку расположены: белый индикатор активности накопителей, маленькая квадратная кнопка старта ПК, порт USB 3.0 (зеленого цвета), совмещенный 3,5-мм аудио-разъем для гарнитуры, еще один USB 3.0, и мелкая квадратная клавиша перезапуска системы.

Deepcool Macube 110

Левая боковая панель по-модному сделана из слегка тонированного закаленного стекла.

Deepcool Macube 110

Но самое интересное в правой панели это способ её крепления. Снизу дверца держится зацепами в двух пазах, а сверху удерживается двумя магнитами. Для удобства открывания вверху установлена скругленная по сторонам пластиковая ручка.

Deepcool Macube 110

Толщина стекла составляет 4 мм. С обратной его стороны вверху и внизу приклеены металлические направляющие планки, а по бокам — мягкие прокладки.

Deepcool Macube 110

Правая дверца ровная и сплошная, сделана из металла. Держится на двух винтах с накатанной головкой, которые закреплены в панели (что сильно уменьшает шансы на их потерю). Для облегчения процесса демонтажа по центру сзади есть штампованная ручка. Открывание происходит в сторону наружу, что облегчает закрытие дверцы при плотной укладке кабелей.

Deepcool Macube 110

Внутри ребра жесткости впереди, сверху и снизу имеют П-образный загиб, что придает панели не только плотность, но и определенный объем.

Deepcool Macube 110

Вентиляционная решетка верхней панели прикрыта магнитным металлическим фильтром в виде мелкоячеистой сеточки.

Deepcool Macube 110

Она имеет оригинальную форму отверстий в виде треугольников, сложенных в квадраты, и весьма неплохо продувается. Два набора продолговатых посадочных отверстий позволяют закрепить сюда изнутри два 120- или 140-мм вентилятора.

Deepcool Macube 110

Задняя панель стандартна. Справа вверху есть вентиляционная решетка, за которой закреплен предустановленный 120-мм вентилятор. Его положение можно изменить в пределах пары сантиметров по высоте. Четыре слота расширения PCI закрыты одноразовыми вентилируемыми заглушками. Напротив них на одном винте с накатанной головкой держится сдвижная декоративная шторка, прикрывающая собой технологическое отверстие. Блок питания можно установить только вентилятором по направлению вниз.

Deepcool Macube 110

На основании корпуса есть четыре удлиненные пластиковые ножки. Вентиляционное отверстие блока питания прикрыто металлической сеточкой пылевого фильтра, держащейся в пазах. В передней части основания можно найти два винта, удерживающих корзину для накопителей. Выемка в передней панели позволяет упростить процесс её демонтажа.

Deepcool Macube 110

Высота ножек составляет 21 мм. На них наклеены мягкие демпферы для устранения вибрации.

Deepcool Macube 110

Посмотрим на то, как организован корпус внутри.

Внутреннее устройство

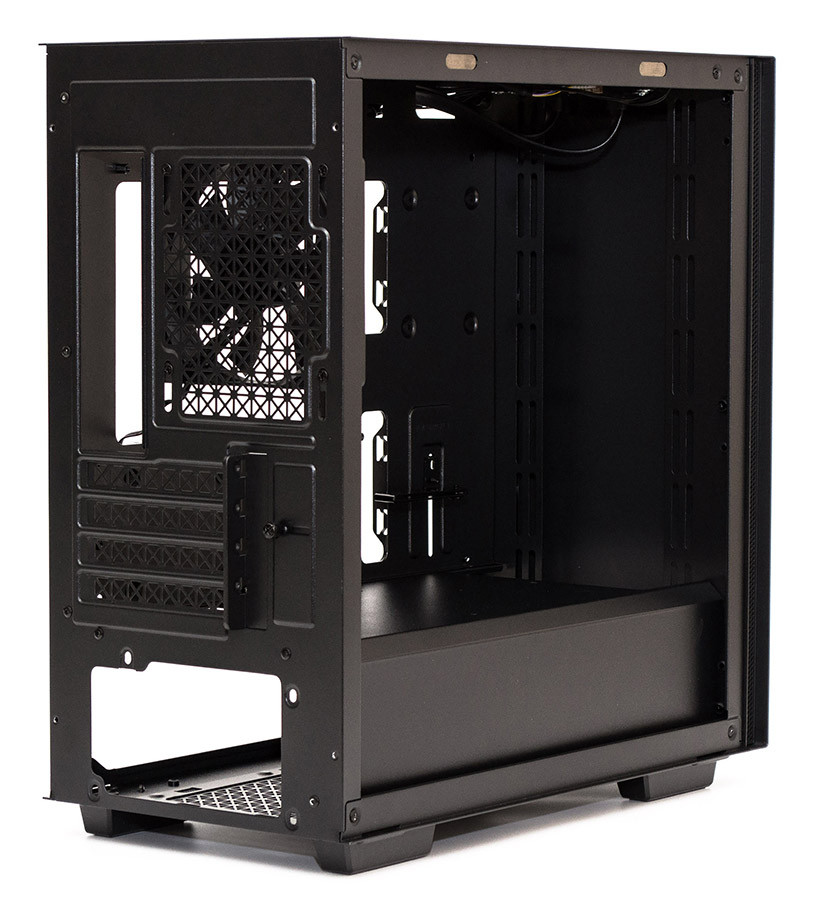

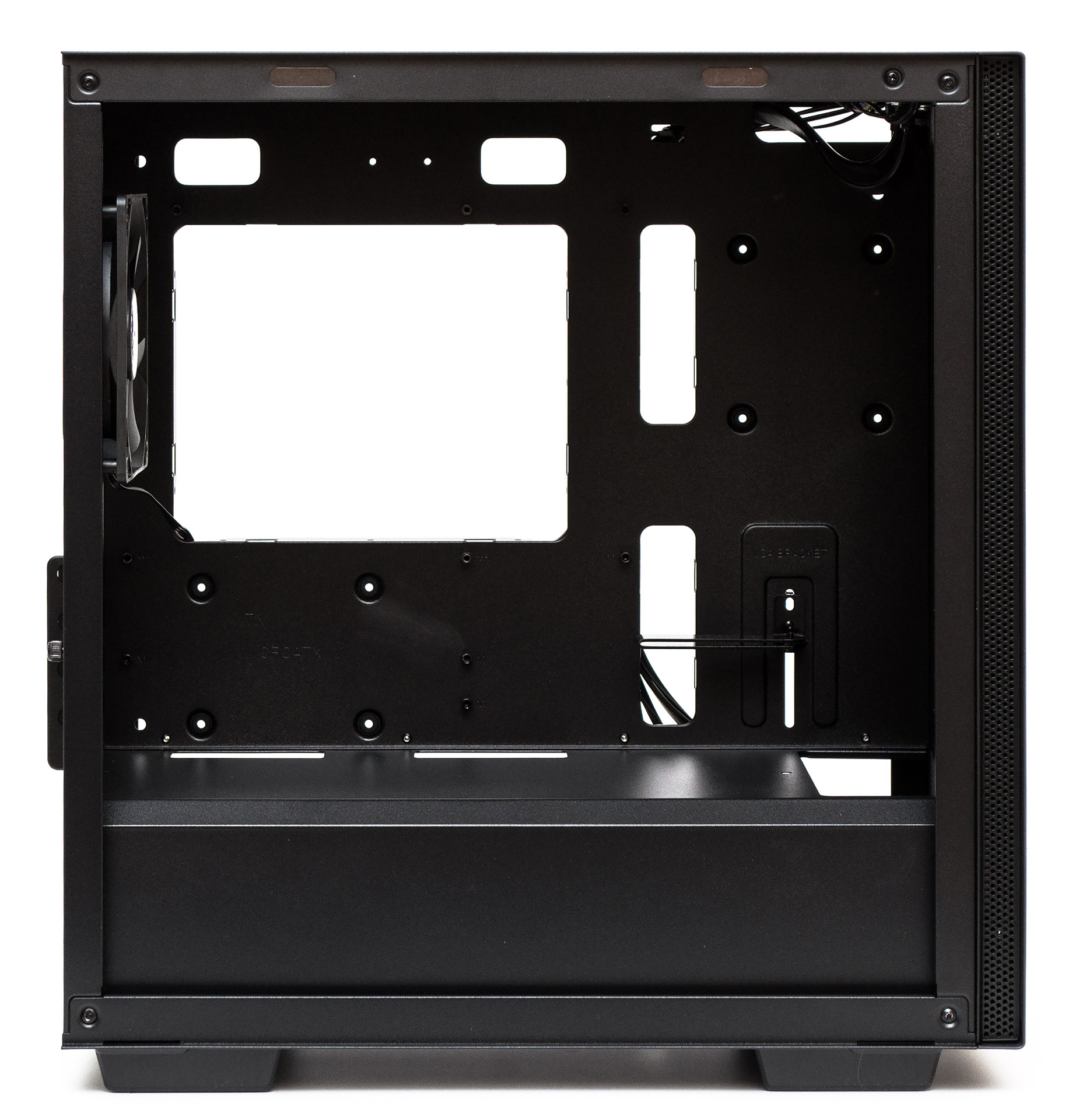

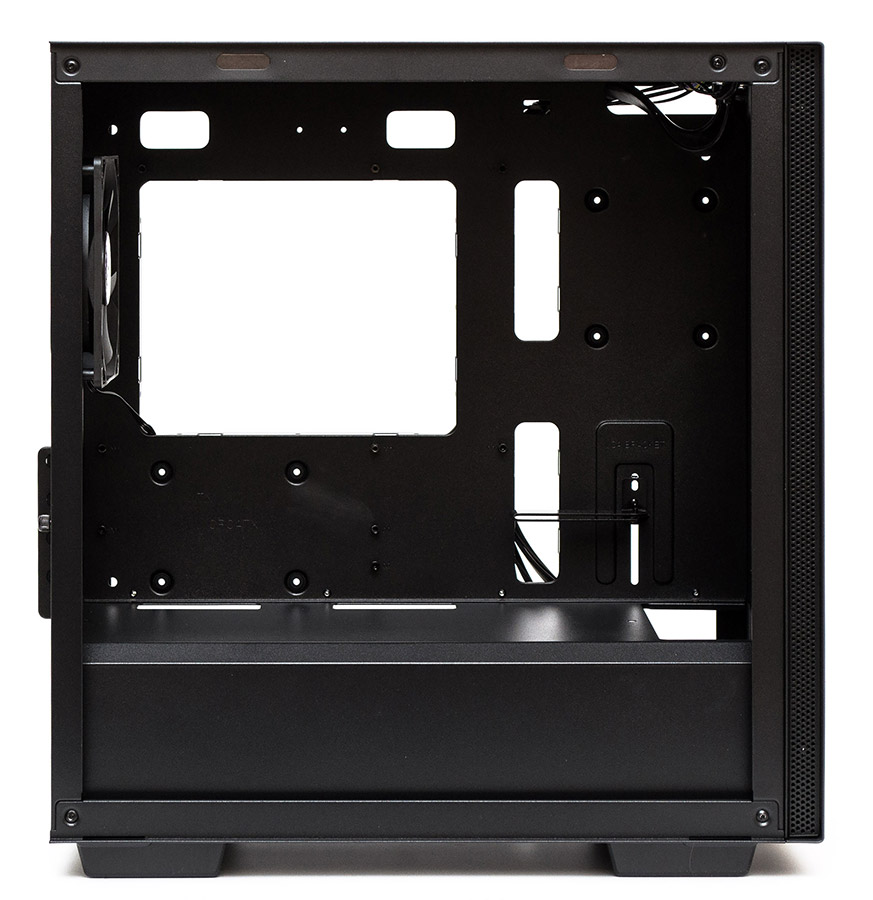

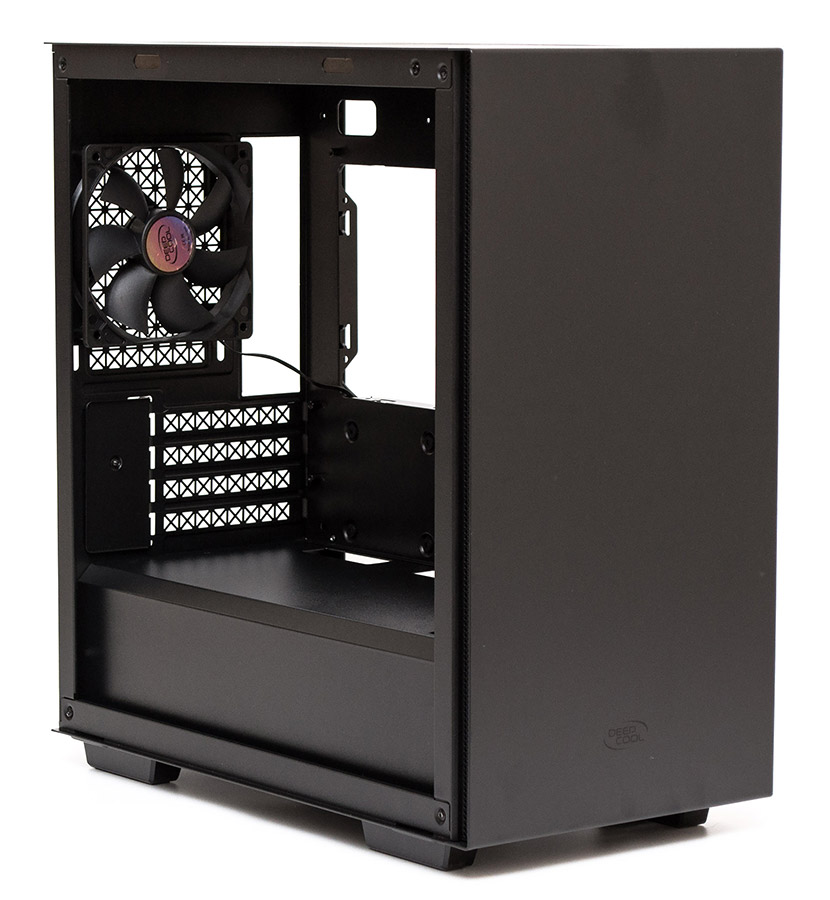

Корпус Deepcool Macube 110 поддерживает установку в вертикальном положении материнских плат формата MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 170 мм по нашим измерениям (официально заявлено 165 мм). Предельная длина плат расширения во всех слотах составляет 375 мм без установленных спереди вентиляторов. Оптимально не превышать 345 мм, чтобы карта нормально проходила через боковые грани корпуса. Производитель ограничивает допустимую длину карты 320 мм, что тоже довольно много. БП по нашим расчётам может иметь в длину от 170 до 200 мм, в зависимости от положения корзины накопителей. Или даже больше, если её снять.

Deepcool Macube 110

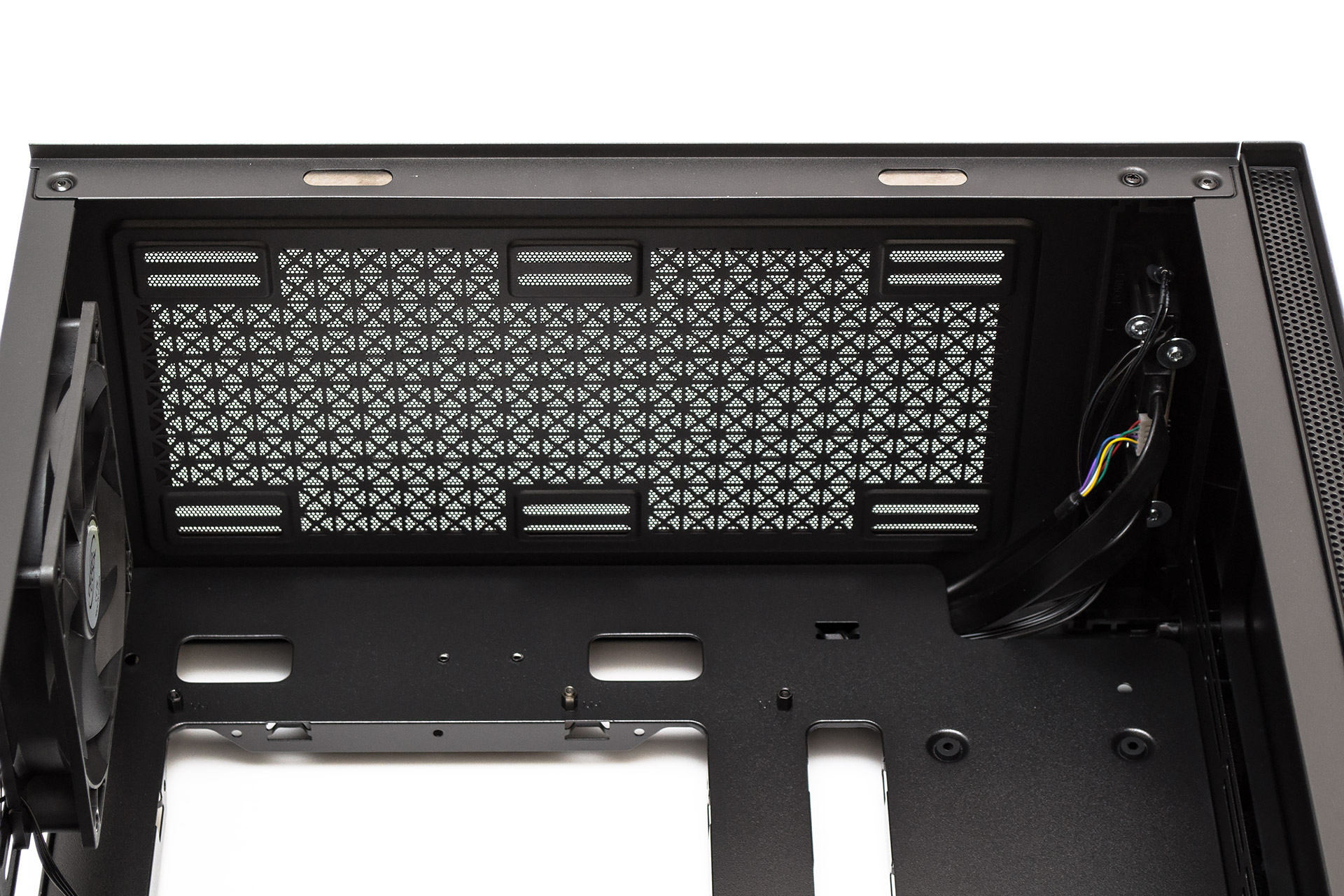

Запас пространства под верхней панелью до кромки материнской платы равен 55 мм. Более чем достаточно для монтажа СЖО. И в целом довольно просторно.

Deepcool Macube 110

На задней панели на вытяжку закреплен 120-мм вентилятор со стандартной конфигурацией лопастей и без опознавательных знаков. Его можно запитать при помощи трехконтактного разъема, закрепленного на проводе длиной 420 мм, или через отросток Molex, расположенный на 50 мм дальше. Но ни в коем случае нельзя подключать через два разъема одновременно. Пропеллер работает с постоянной скоростью в 1200 об/мин. Все слоты расширения крепятся обычными корпусными винтами.

Deepcool Macube 110

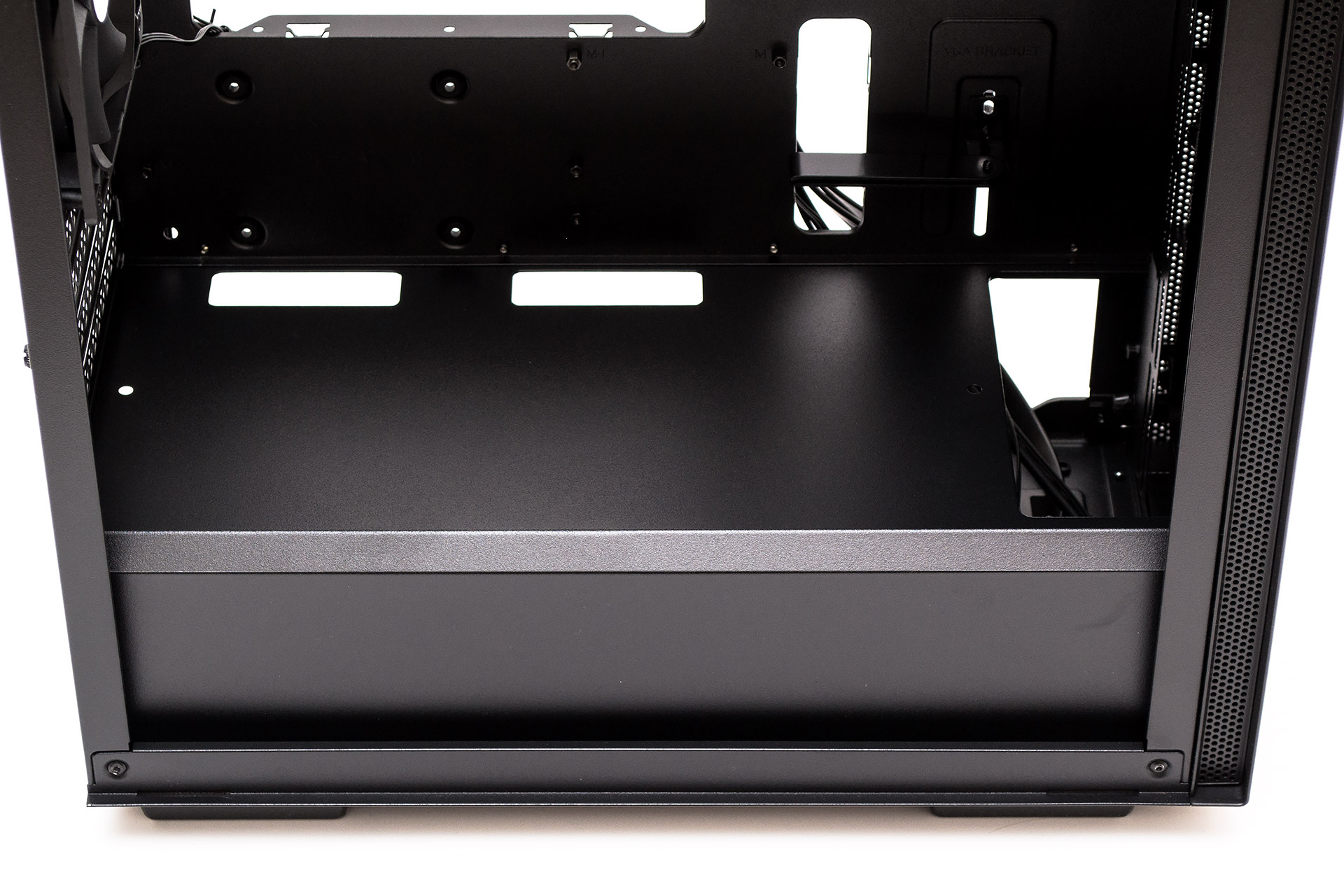

Кожух блока питания сплошной. Возле поддона материнской платы в нем есть два крупных отверстия для протяжки проводов. А возле передней панели есть углубление в 60 мм, позволяющее поставить туда как вентиляторы, так и СЖО соответствующей толщины в сборе.

Deepcool Macube 110

В передней панели нет помех для движения воздуха (не считая полностью глухого фронта). По бокам есть продолговатые отверстия, на которые можно закрепить изнутри два 140- или три 120-мм вентилятора.

Deepcool Macube 110

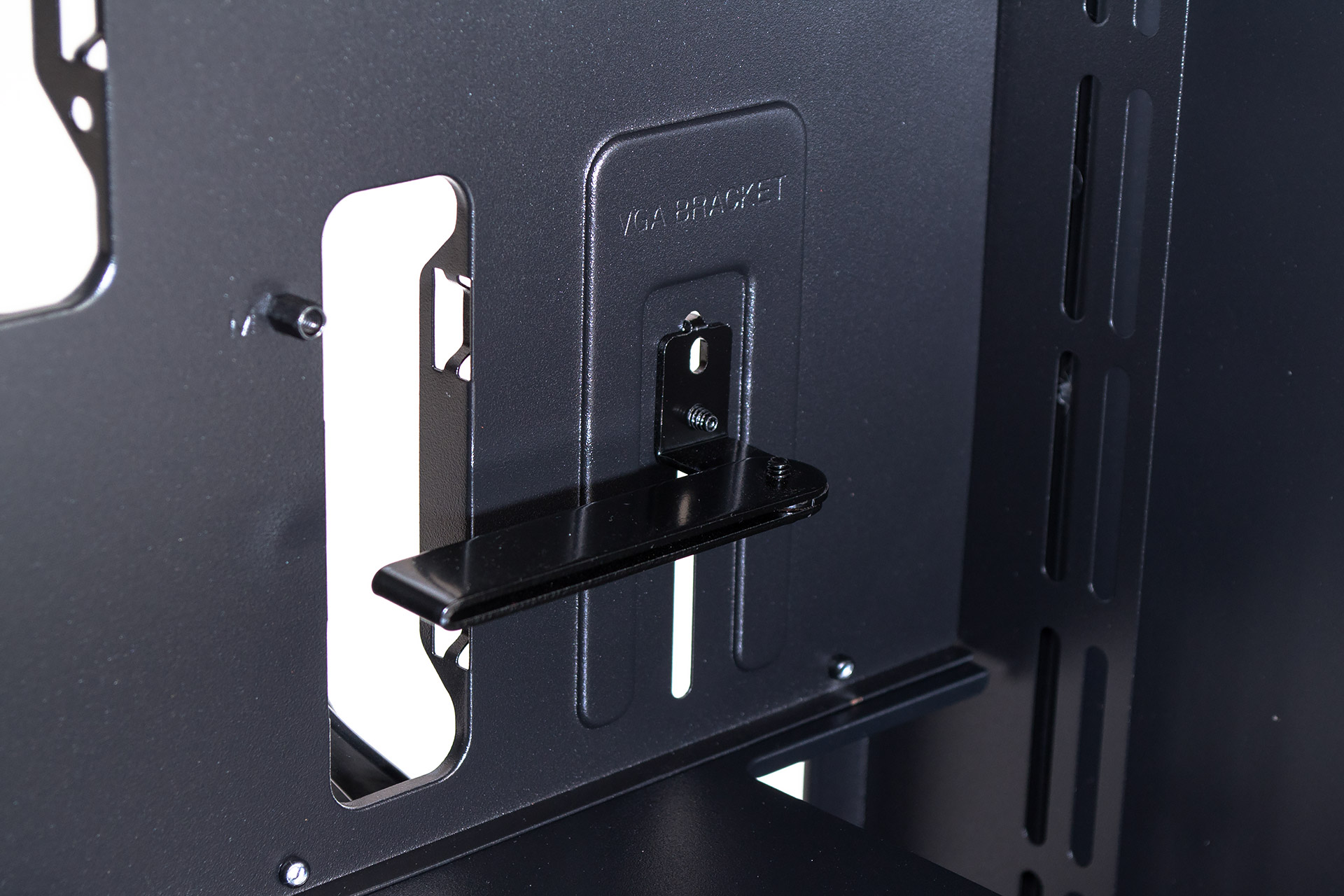

В нижней передней части поддона материнской платы есть регулируемый шарнир для поддержки длинных видеокарт. Его можно поворачивать в горизонтальной плоскости или смещать по высоте, фиксируя одним винтом с металлической накатанной головкой. Минимальная длина видеокарты, чтобы дотянуться до планки шарнира, должна быть более 245 мм.

Deepcool Macube 110

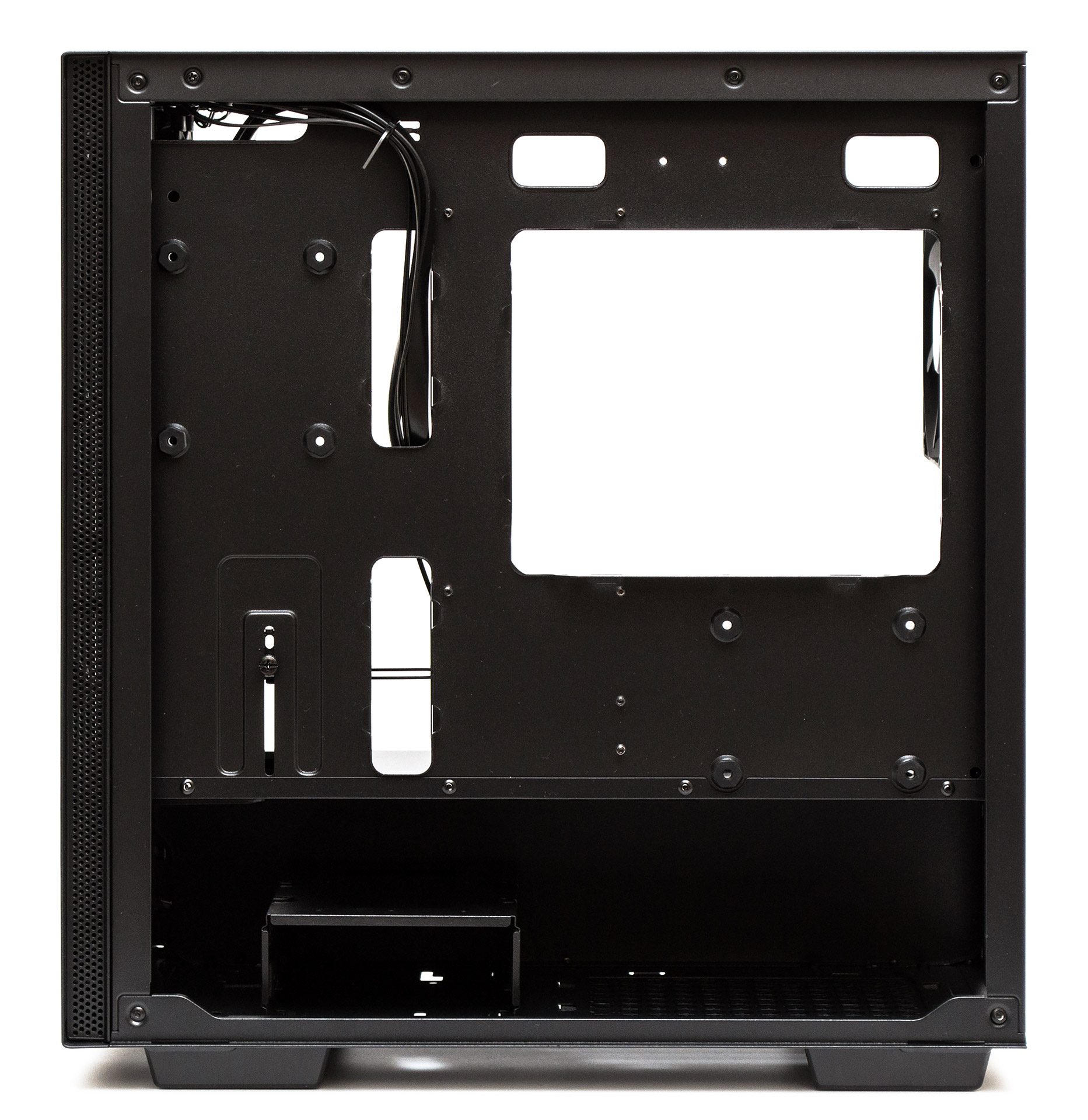

За поддоном материнской платы все организовано довольно просто и логично. От поддона до боковой панели есть 25 мм пространства для укладки проводов. Для усилительной пластины процессорного кулера есть крупный вырез вверху справа. Пять меньших по размеру отверстий предназначены для протяжки кабелей. Интересно, что проушины для кабельных стяжек расположены по периметру трех наиболее крупных прорезей, по две с каждой стороны, на загибах металла. По сути, это очень удобное и остроумное решение. Спереди вверху и внизу сзади есть по одному набору посадочных мест для 2,5″ накопителей.

Deepcool Macube 110

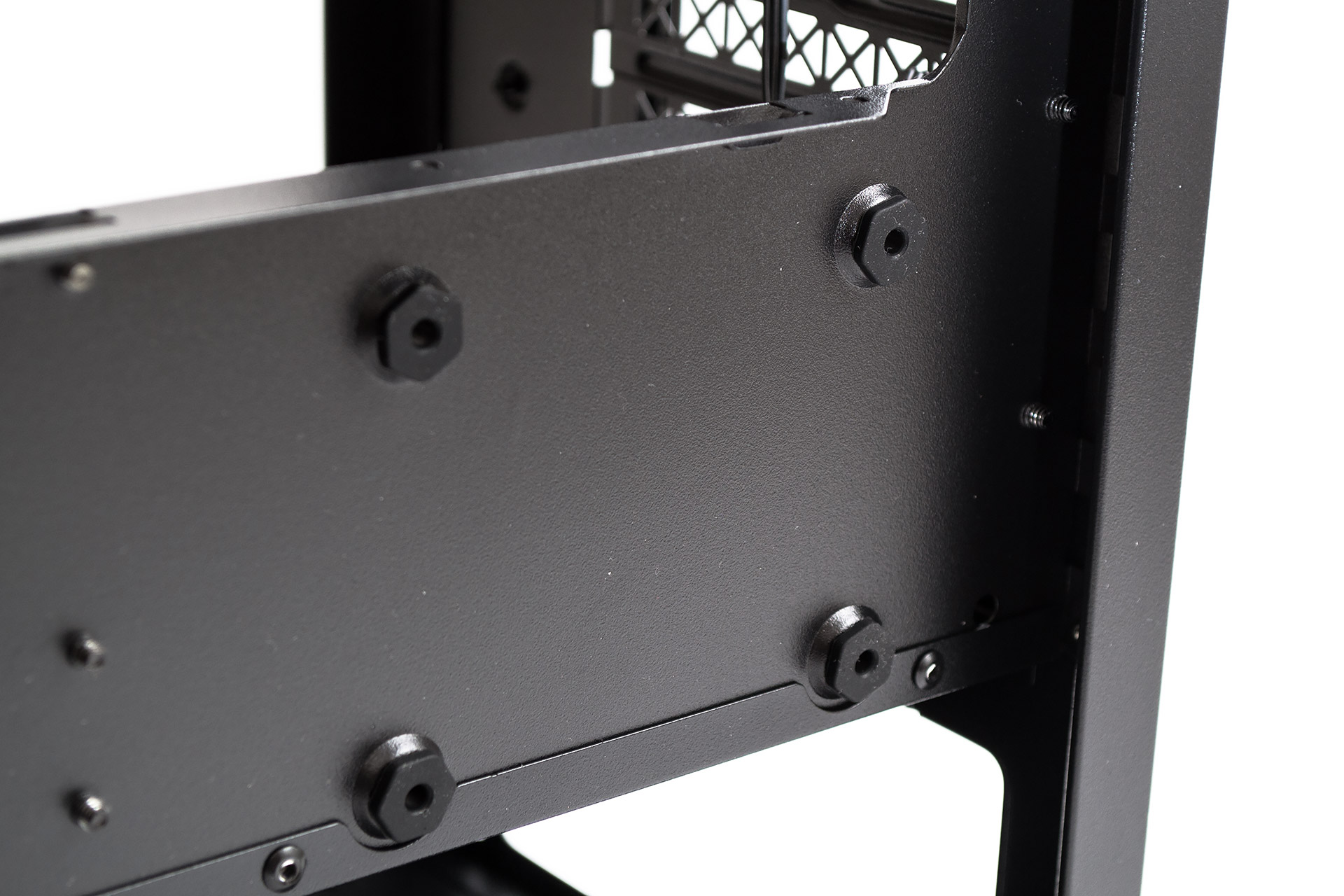

Кстати, крепление 2,5″ дисков тоже обыграно необычно. В отверстиях вставлены резиновые прокладки. На накопитель прикручиваются шпильки, после чего он просто вставляется в резинки и держится в них довольно плотно. В случае использования не SSD, а именно маленьких жестких дисков, они получат дополнительную вибрационную развязку и изоляцию.

Deepcool Macube 110

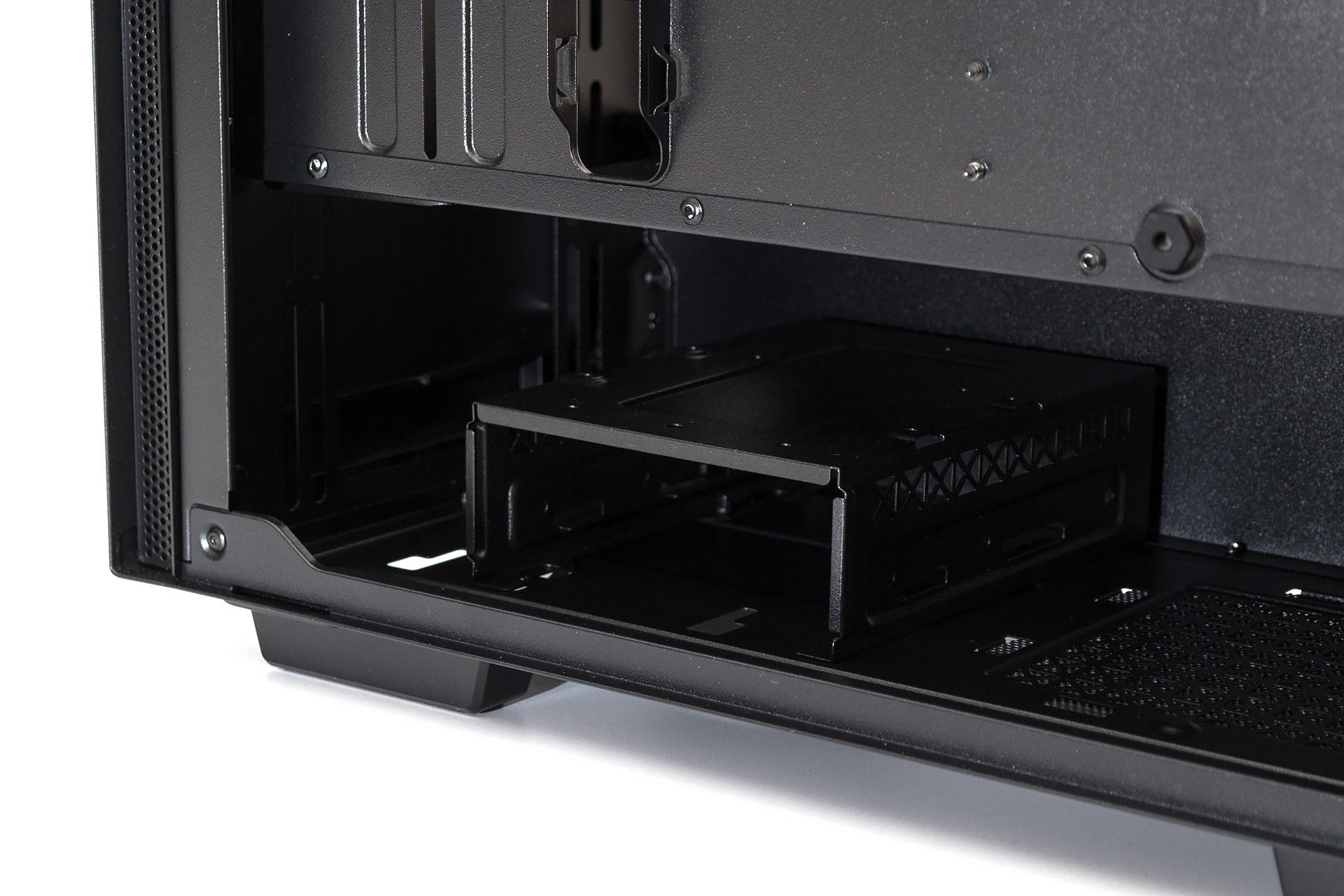

Корзина накопителей имеет П-образную форму и находится впереди снизу. Ее можно поставить в две позиции — ближе к передней панели (расстояние составит 28 мм) или дальше от неё (на 60 мм). Держится стойка на двух винтах и четырех зацепах снизу. Корзина может принять два 3,5″ жестких диска, или один 3,5″ накопитель в нижней секции и один 2,5″ диск в верхней.

Deepcool Macube 110

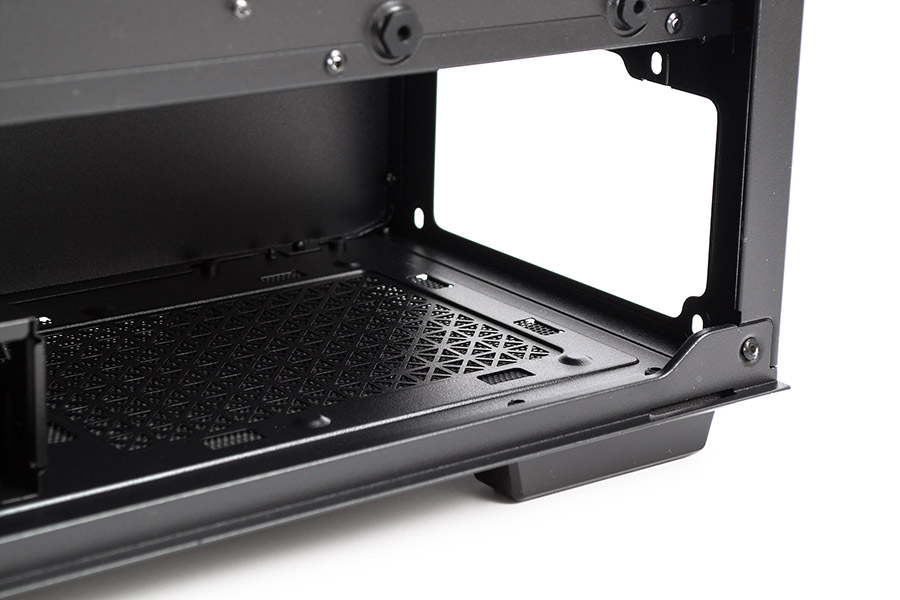

Для блока питания не предусмотрено никаких излишеств. В зависимости от положения корзины накопителей он может иметь длину от 170 до 200 мм.

Deepcool Macube 110

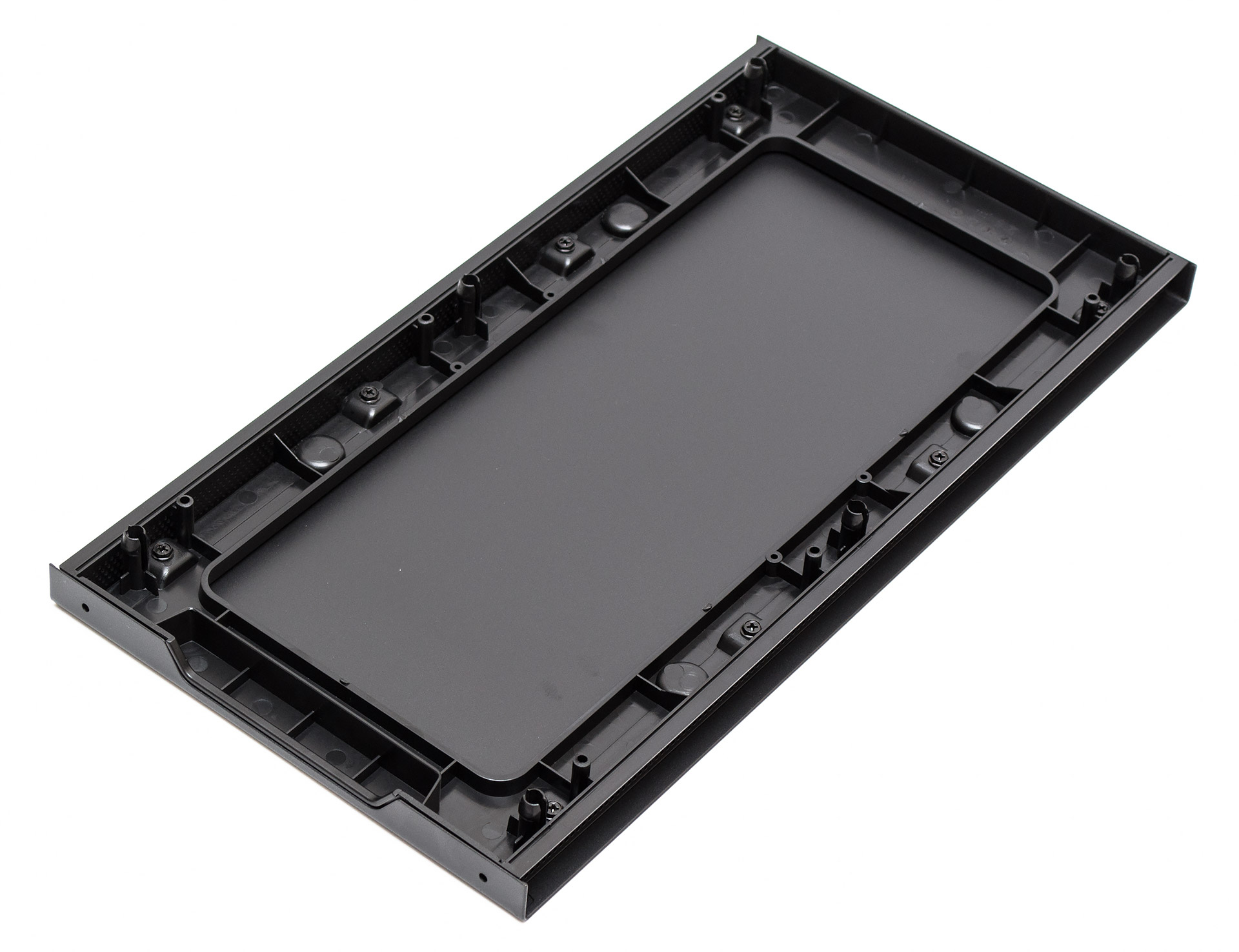

Фронтальная панель легко снимается, если потянуть её за выемку снизу. Держится на шести крепления типа «тюльпан». Пластиковая и металлическая часть панели соединяются между собой восемью винтами.

Deepcool Macube 110

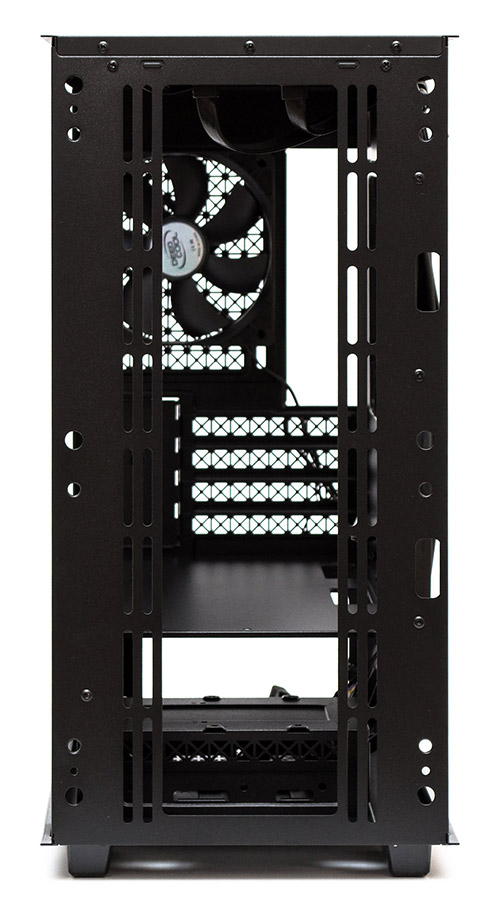

Так выглядит фронт без передней накладки. Здесь пользователь получает легкий доступ к установке вентиляторов.

Deepcool Macube 110

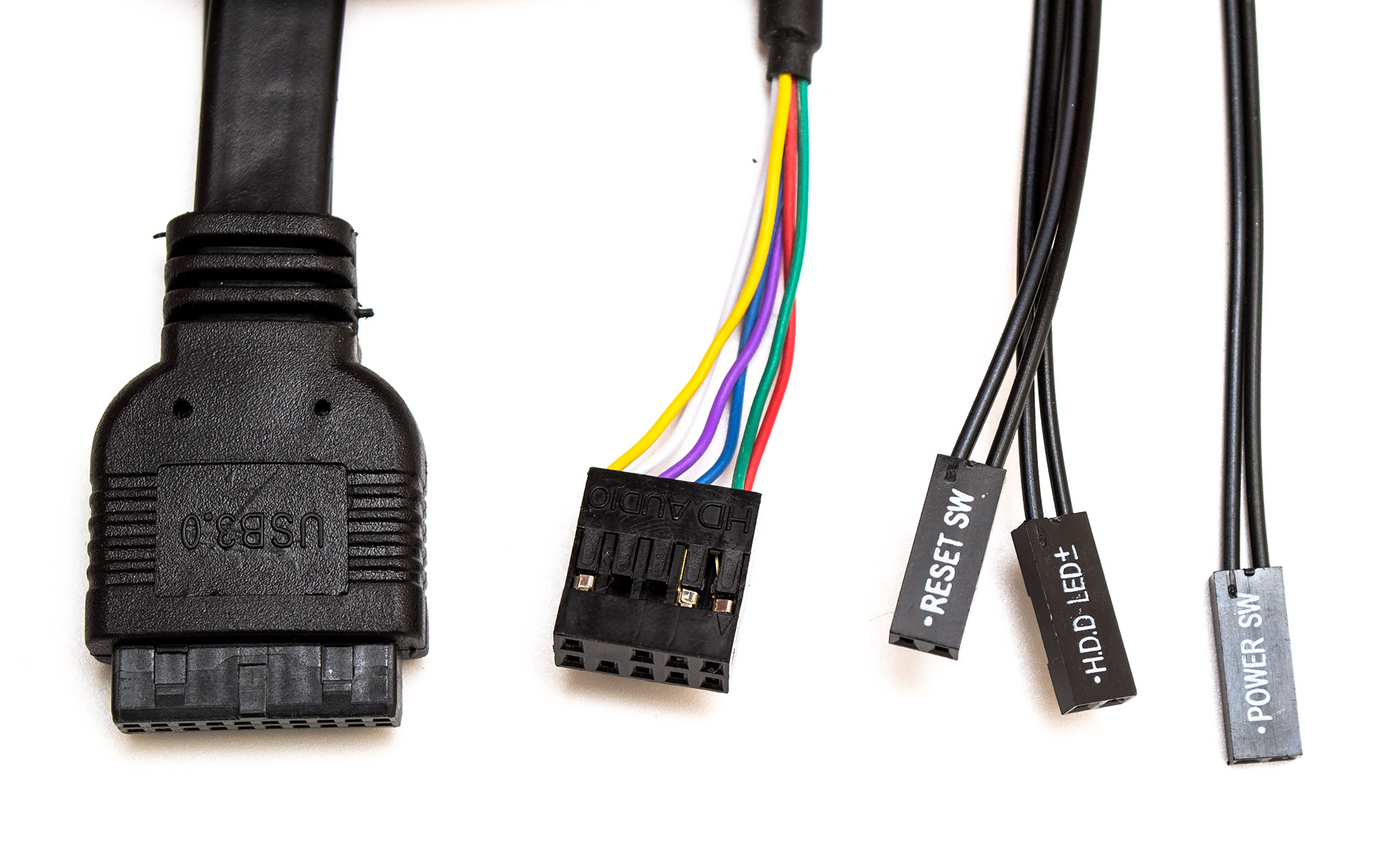

В набор кабелей от корпуса входит одна колодка USB 3.0, разъем HD Audio и три пары проводов от кнопок запуска и перезагрузки системы, а также индикатора активности накопителей. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Deepcool Macube 110

Перейдем к сборке системы и тепловому тесту.

Сборка

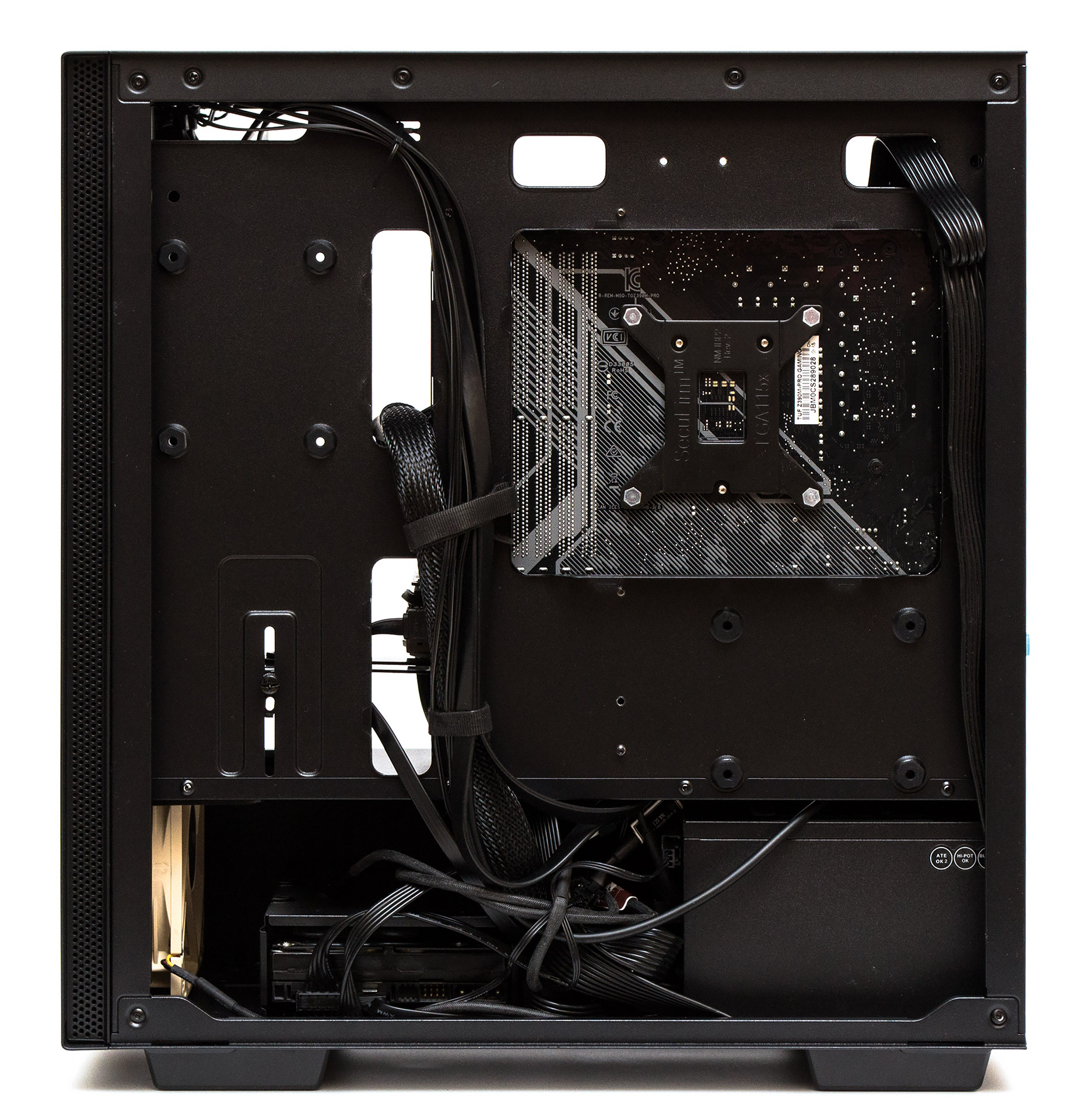

Сборка системы в корпусе Deepcool Macube 110 проводится легко, поскольку в нем много места, несмотря на относительно скромные габариты. Начинать весь процесс лучше с блока питания, затем переходить к монтажу жестких дисков, а потом уже всего остального. Провода без затруднений раскладываются за поддоном материнской платы, правая дверца закрывается без проблем.

Deepcool Macube 110

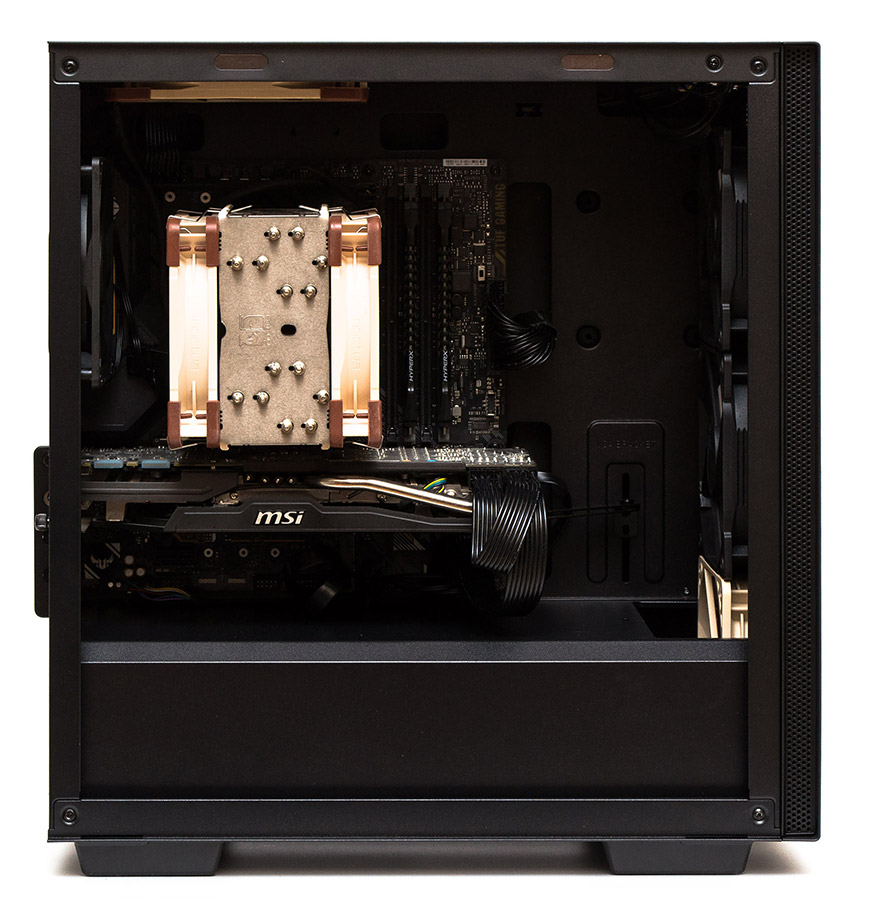

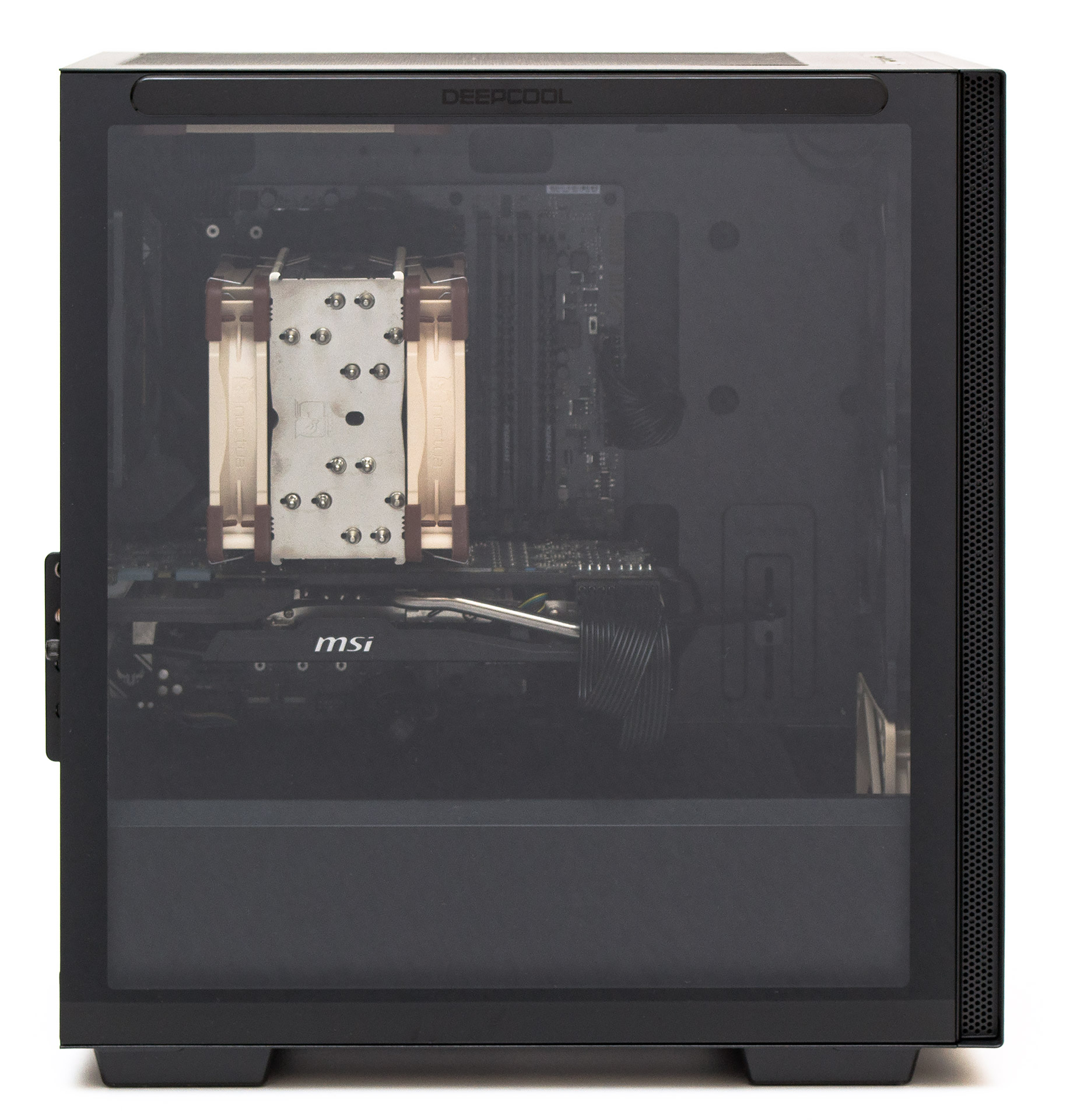

Содержимое системы отлично видно через боковое стекло даже без подсветки. Магнитное крепление левой панели позволяет получить мгновенный доступ внутрь, что очень удобно при замене памяти или видеокарты.

Deepcool Macube 110

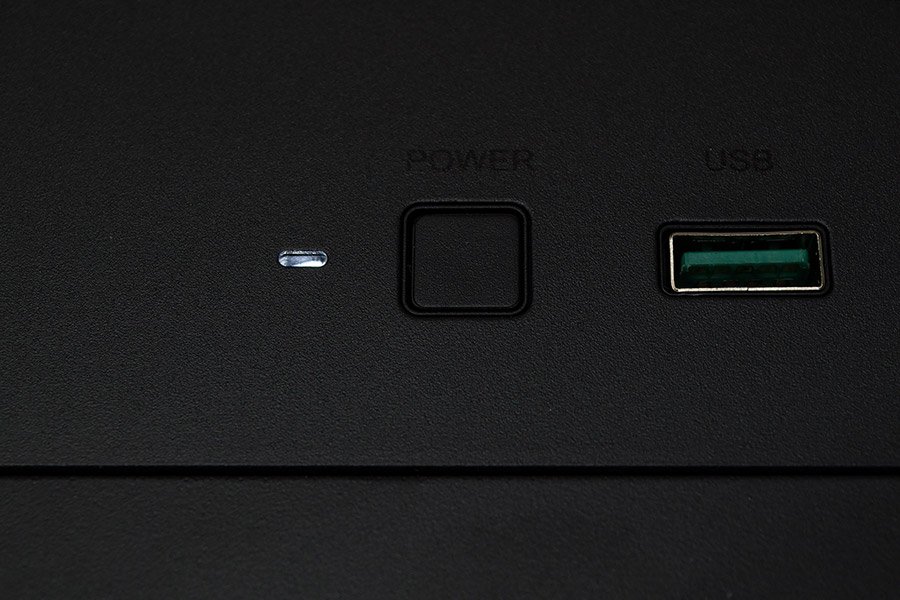

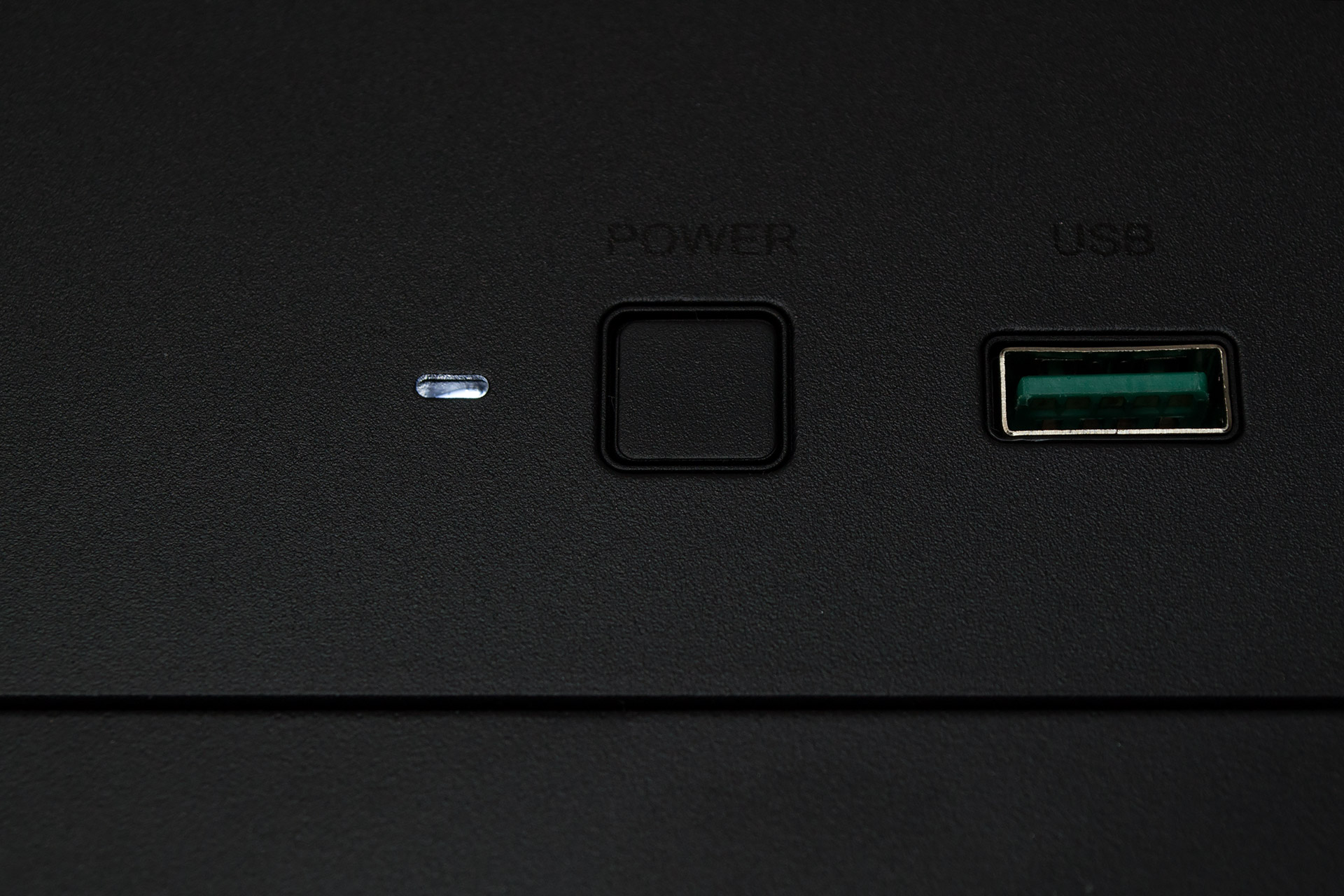

Белый индикатор активности накопителей очень яркий, если смотреть на него прямо. Но, при взгляде под углом, его свечение не раздражает глаза.

Deepcool Macube 110

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Deepcool Macube 110 использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • дополнительный вентилятор: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин; 1 x 120 мм — Noctua NF-P12, 1300 об/мин; 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.

Deepcool Macube 110

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 417 ватт. Для дополнительного охлаждения под верхнюю панель был установлен один вытяжной 140-мм пропеллер, а за переднюю панель были подвешены три 120-мм нагнетательных вентилятора. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.

Результаты тестирования

Deepcool Macube 110

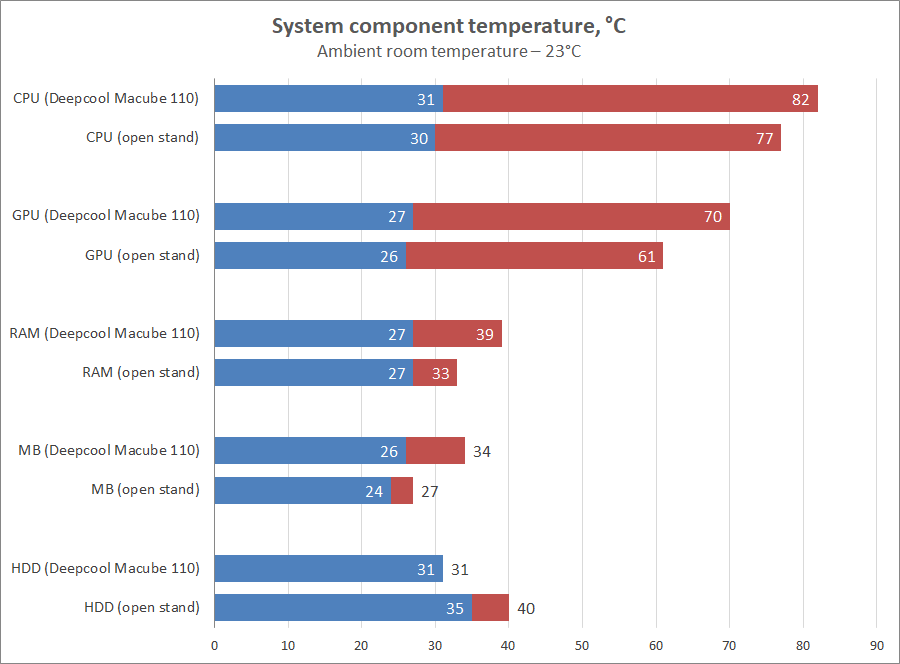

Почти с полным комплектом вентиляторов Deepcool Macube 110 показывает довольно средние результаты по части охлаждения. Причиной тому есть сплошная передняя панель и недостаточно большие вентиляционные отверстия по её сторонам. Процессор уступает открытому стенду пять градусов. Видеокарта — целых девять градусов, поскольку расположена слишком близко к «глухому» кожуху БП. Разница по температурам материнской платы и памяти тоже находится в районе 6–7 градусов. Зато жесткий диск вентилируется отлично, отыгрывая 9 градусов и не нагреваясь под нагрузкой. Впрочем, для любителей игровых систем это слабое утешение.

Выводы

Deepcool Macube 110 — это симпатичный, простой и продуманный корпус по относительно невысокой цене. Хотя в нем и нет ярко выраженных преимуществ помимо магнитного бокового стекла, высокой вместимости и хорошего запаса внутреннего пространства, шасси подкупает своим минимализмом и «понятностью» для рядового пользователя.

Из недостатков наибольшим можно считать слабую схему вентиляции и необходимость комплектации корпуса дополнительными пропеллерами. С другой стороны, все, кому не хватит охлаждения или лень докупать пропеллеры, даже с самой горячей конфигурацией могут просто снять боковую магнитную панель. Это значительно улучшит охлаждение и не займет больше пары секунд.

Deepcool Macube 110 является корпусом для тех, кому требуется простой «шкафчик» для комплектующих. В нём удобно собирать систему, он прилично выглядит, ко всем компонентам есть прямой и быстрый доступ. И даже имеется какое-то охлаждение. А еще можно полюбоваться на свои детали через боковое стекло. Разве это не прекрасно?
