Обзор корпуса Deepcool D-Shield V2

Корпуса от Deepcool уже давно не появлялись в нашей тестовой лаборатории, и за это время в их ассортименте много чего успело кардинально измениться. Там появились такие монструозные, с точки зрения дизайна, шасси как Tristellar и Genome, и, одновременно с этим, остались вполне бюджетные модели. Одну из них, под названием D-Shield V2, мы и рассмотрим в данном обзоре.

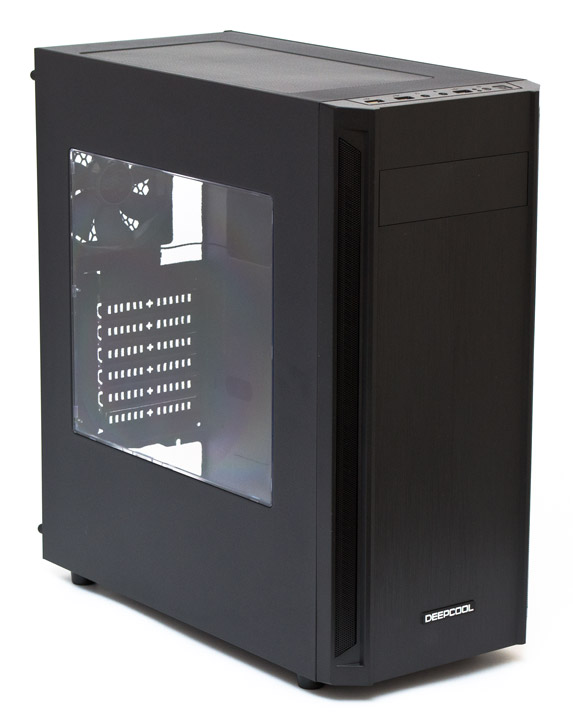

Deepcool D-Shield V2

Характеристики

Модель Deepcool D-Shield V2
Страница продукта deepcool.com
Тип корпуса Midi-Tower
Размеры, мм 477 (В) x 210 (Ш) x 450 (Г)
Материал Сталь (0,6 мм), ABS пластик
Вес, кг 5,8
Цвет Черный / Белый
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 1
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 2 (2,5″ диски могут быть установлены вместо 3,5″)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 / 140 мм (опционально)
верхние — 2 х 120 / 140 мм (опционально)
задние — 1 х 120 мм (установлен)
Интерфейсные разъемы 1 x USB 3.0, 2 х USB 2.0, микрофонный вход и выход на наушники
Прочее Боковое окно, пылевой магнитный фильтр на верхней панели, пылевой фильтр блока питания
Рекомендованная стоимость, $ 36

Упаковка и комплект поставки

Корпус поставляется в картонной коробке с монохромной полиграфией. Изображение внешности и название продублировано на фронтальной и тыльной стороне упаковки. С короткими техническими характеристиками и изображением интерьера корпуса можно познакомиться, посмотрев на борта коробки. Там же сделаны и ручки для переноски. Защита от повреждений стандартная — демпферы из пенопласта с обеих сторон, пластиковый пакет и клейкие пленки от царапин на боковом окне.

Deepcool D-Shield V2

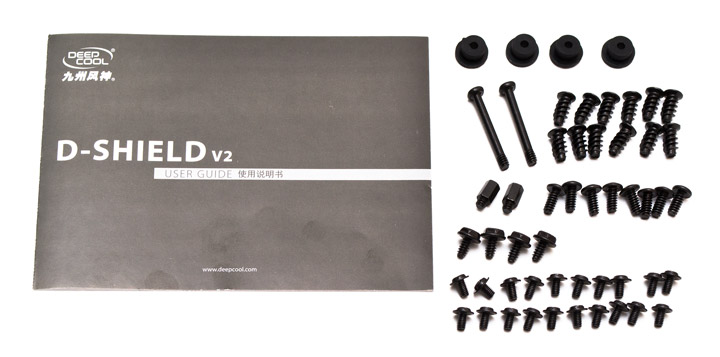

В комплекте поставки содержатся следующие детали:

  • инструкция по сборке ПК;
  • две стойки материнской платы (остальные шесть вкручены в поддон);
  • четыре резиновых демпфера для 3,5″ жесткого диска (еще четыре есть в одной из корзин);
  • 12 шурупов для крепления вентиляторов;
  • два длинных винта для монтажа нижнего переднего вентилятора;
  • восемь средних винтов для фиксации 3,5″ жестких дисков;
  • четыре корпусных винта (для видеокарты или блока питания);
  • 20 маленьких винтов для материнской платы, и фиксации 2,5″ и 5,25″ накопителей.
Deepcool D-Shield V2

Внешний вид

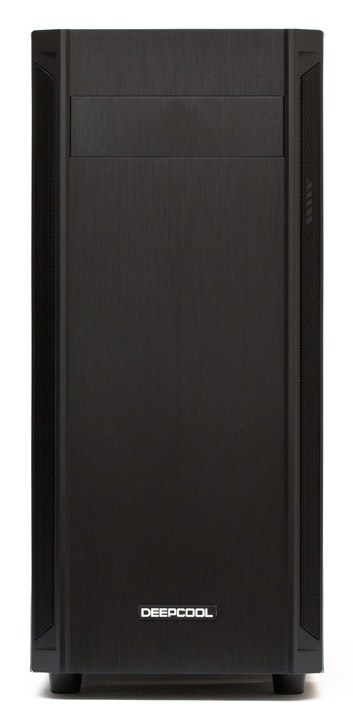

По внешнему дизайну Deepcool D-Shield V2 сделан очень просто — это металлическая коробка правильной формы с пластиковой передней панелью. Бывает в черном и белом цвете. Фронт имеет покрытие, имитирующее шлифованный алюминий. Вверху находится один слот для 5,25″ устройств, прикрытый сплошной заглушкой. Внизу расположен серебристый логотип компании. На боковых скосах панели есть вертикальные вентиляционные прорези, прикрытые мелкоячеистой металлической сеточкой. Покраска металлических деталей имеет мелкую и шершавую текстуру.

Deepcool D-Shield V2

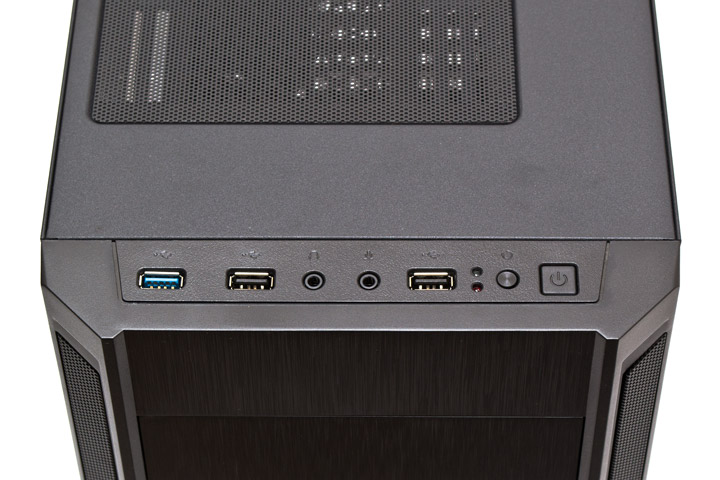

Порты и кнопки находятся на верхней грани передней панели. Слева направо расположены: один порт USB 3.0 и один USB 2.0, два 3,5-мм аудиовыхода для микрофона и наушников, еще один порт USB 2.0, потом два маленьких точечных индикатора работы системы (синего цвета) и активности накопителей (красного цвета), мелкая круглая клавиша перезагрузки системы и маленькая квадратная кнопка старта ПК.

Deepcool D-Shield V2

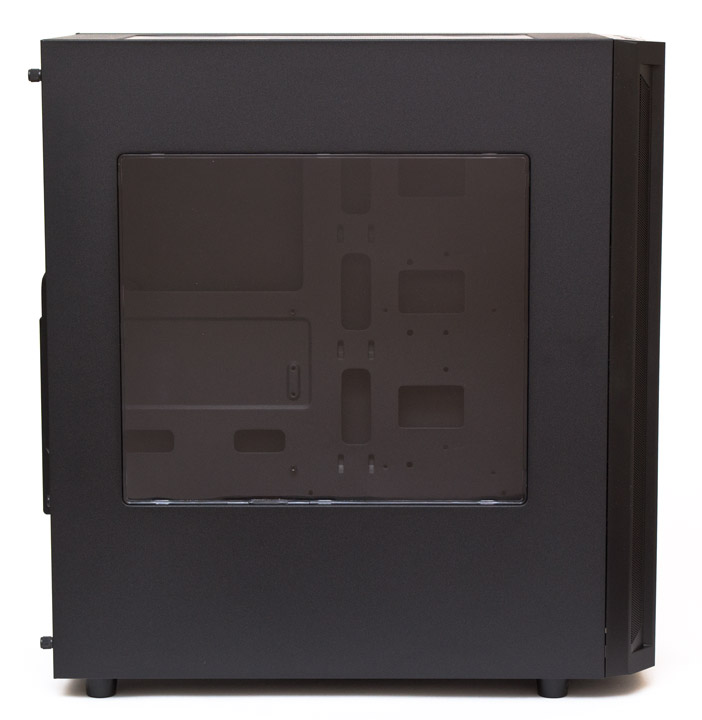

Приблизительно 60% площади левой дверцы занимает прозрачное акриловое окно, выведенное заподлицо с панелью. Его размеры составляют 290х252 мм и расположено оно на уровне материнской платы. Дверца удерживается двумя винтами с пластиковой накатанной головкой и снимается по направлению назад. Ручка для облегчения демонтажа есть, но она очень маленькая и цепко взяться за нее сложно.

Deepcool D-Shield V2

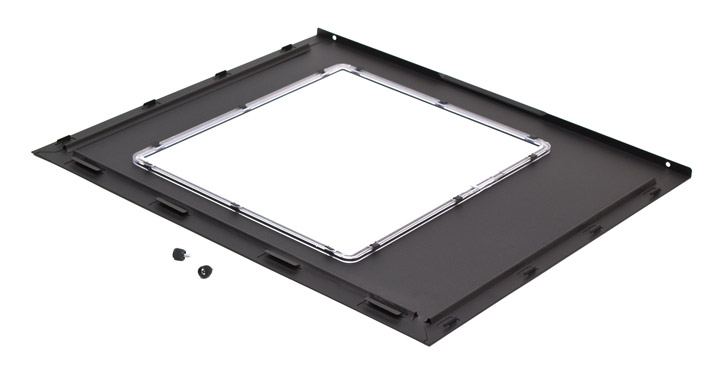

Внутри окно держится на отогнутых металлических лепестках. Ребра жесткости присутствуют, но тонкий металл все равно напоминает о себе небольшими поперечными изгибами.

Deepcool D-Shield V2

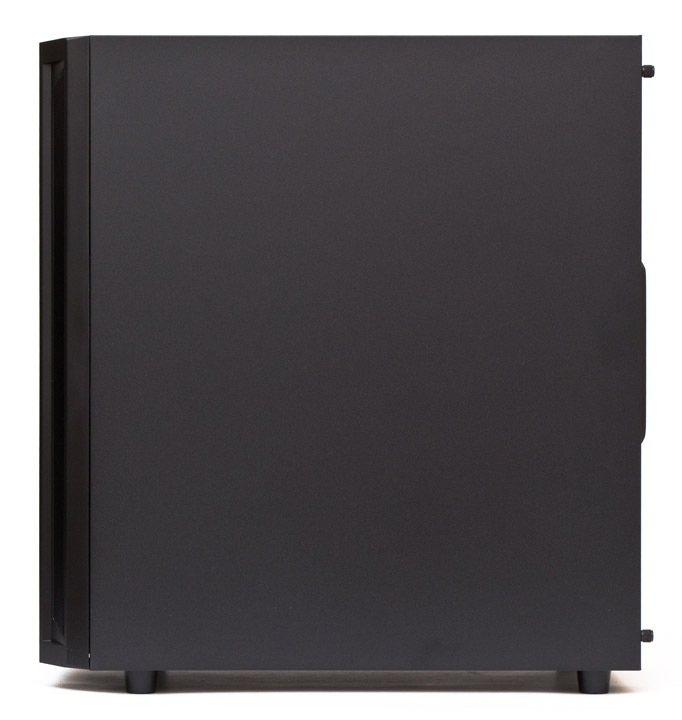

Правая боковая панель сплошная. Держится на двух винтах с пластиковой накатанной головкой. Ручка для демонтажа есть и здесь. Отдельно отмечу, что в силу каких-то причин эта дверь сидит на своем месте очень плотно и снять ее довольно проблематично. Кстати, обе боковые панели одеты на каркас шасси внахлест, то есть, их грани накладываются поверх верхней и нижней панели. Такое конструктивное решение встречается в шасси для ПК довольно редко.

Deepcool D-Shield V2

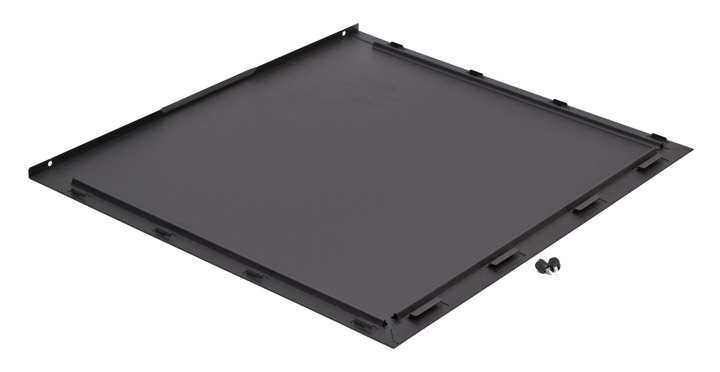

Ребра жесткости есть и здесь. Благодаря этому и отсутствию окна, данная панель получилась заметно более прочной.

Deepcool D-Shield V2

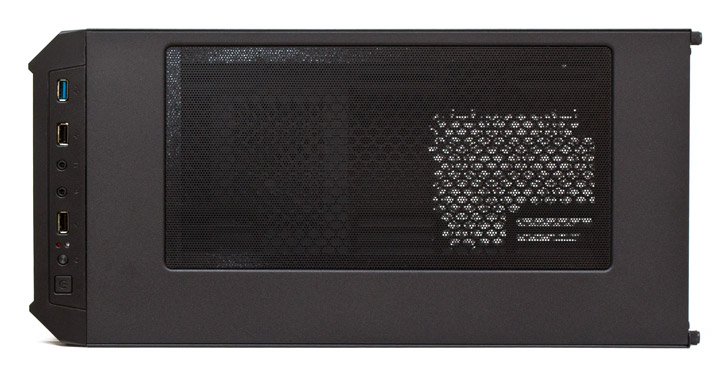

Верхняя панель преимущественно состоит из крупноячеистой металлической вентиляционной решетки, прикрытой металлическим магнитным фильтром против пыли.

Deepcool D-Shield V2

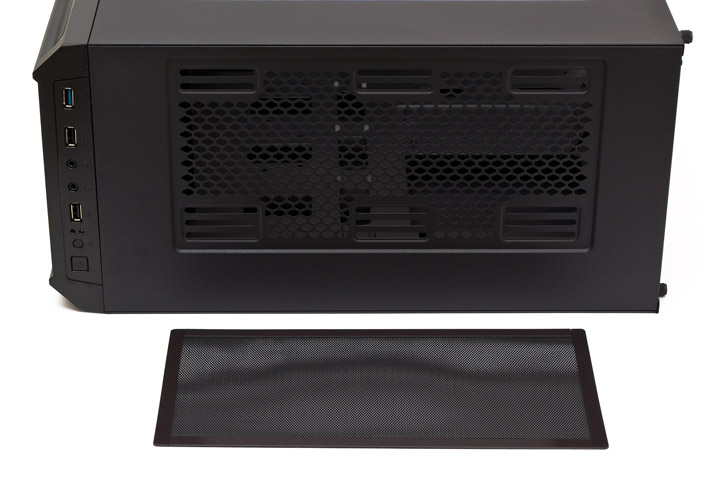

На пять рядов продолговатых крепежных отверстий можно повесить по два 120- или 140-мм вентилятора или радиатора СВО соответствующего типоразмера. 140-мм пропеллеры фиксируются только в одном варианте, а 120-мм модели можно сместить на центр либо в сторону левой панели.

Deepcool D-Shield V2

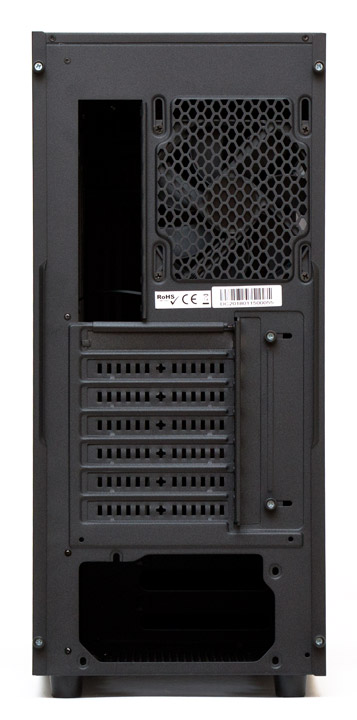

Сзади все стандартно. За решеткой на вытяжку предустановлен 120-мм вентилятор. Продолговатые отверстия крепления позволяют двигать его вверх или вниз в пределах 25 мм. Слотов расширения PCI семь, они выведены заподлицо с задней панелью. Шесть нижних из них закрыто вентилируемыми одноразовыми заглушками. Верхняя заглушка многоразовая, но сплошная. Декоративная задвижка с правой стороны держится на двух винтах с пластиковой накатанной головкой. Блок питания можно установить как вентилятором вверх, так и вниз.

Deepcool D-Shield V2

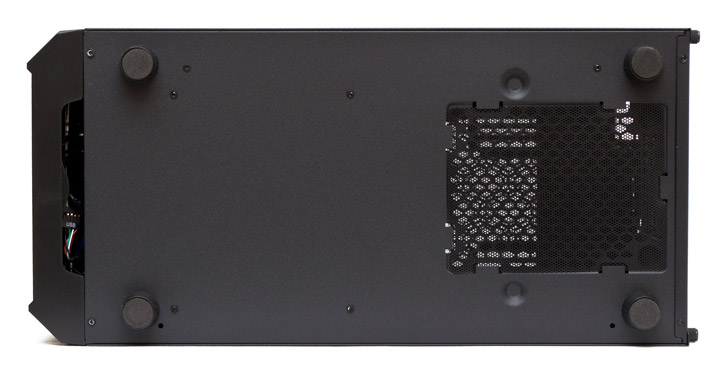

Вентиляционная решетка БП на дне корпуса закрыта пылевым фильтром в виде металлической сеточки. Она держится в скобах, снимать и ставить ее неудобно, потому что требуется наклонять или поднимать шасси. Более ничего примечательного на нижней панели корпуса нет.

Deepcool D-Shield V2

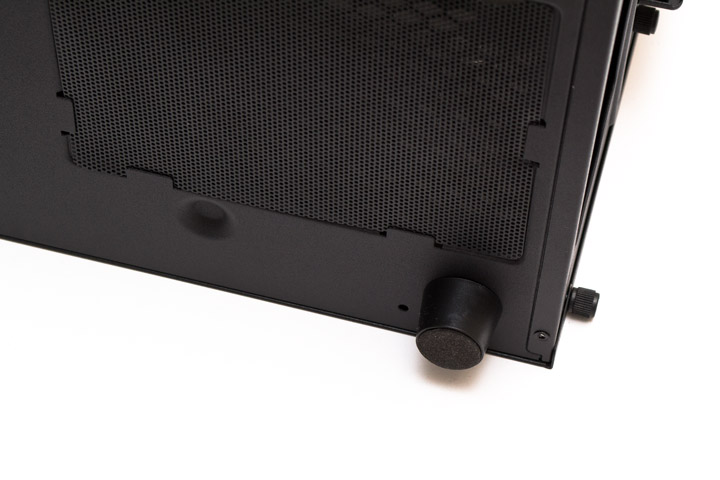

Пластиковые ножки имеют внизу мягкие войлочные наклейки. Их общая высота составляет 18 мм.

Deepcool D-Shield V2

Посмотрим на внутренности шасси.
