Обзор корпуса Corsair Obsidian 750D

Еще недавно в серию корпусов Obsidian от Corsair входило всего два шасси — 800D (Full-Tower) и 650D (Mid-Tower). Но за последний год компания отметилась сразу пятью новинками, среди которых первым появился ориентированный на тишину 550D, затем огромный по размерам 900D, потом маленький корпус для MicroATX плат 350D. Последними был представлен широкой публике герой сегодняшнего обзора — 750D и миниатюрный кубик для Mini-ITX систем под названием 250D.

Итак, чем интересен Corsair Obsidian 750D? Прежде всего, относительно невысокой рекомендованной ценой в 160 долларов США. Функционально данное шасси призвано заменить собой уже порядком устаревший Obsidian 800D и способно стать хорошей альтернативой для тех, кому Obsidian 900D кажется неуместно большим или слишком дорогим. Перейдем к детальному анализу возможностей этой модели.

Corsair Obsidian 750D


Характеристики

Модель Corsair Obsidian 750D
Тип корпуса Full-Tower
Размеры, мм 560 (В) x 235 (Ш) x 546 (Г)
Материал Сталь, Алюминий, ABS пластик
Вес, кг 9,4
Цвет Черный
Форм-фактор XL-ATX / E-ATX / ATX / MicroATX / Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 6 / 10 (при установке 2,5″ вместо 3,5″)
Поддерживаемое количество карт расширения 9
Вентиляторы передние — 2 х 120 / 140 мм (установлены)
верхние — 3 х 120 / 140 мм или 1 х 200 мм (опционально)
нижние — 2 х 120 мм (опционально)
задние — 1 х 120 / 140 мм (установлен)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Акриловое окно сбоку, пылевые фильтры спереди и сверху


Упаковка и комплект поставки

Corsair Obsidian 750D поставляется коробке с информативной монохромной полиграфией на бортах. В качестве защиты от повреждений при транспортировке выступают привычные демпфера из пенопласта, плотные пленки на стекле и передней панели и полиэтиленовый пакет. Вес брутто — 11,2 кг.

Corsair Obsidian 750DCorsair Obsidian 750D

Небольшой комплект деталей содержится в скромной картонной коробке, зафиксированной в одной из салазок для жестких дисков. Внутри можно обнаружить следующее:
  • подробную инструкцию по сборке;
  • четыре кабельные стяжки;
  • четыре длинных винта для вентиляторов;
  • 16 коротких шурупов для вентиляторов;
  • 10 винтов для материнской платы;
  • одну дополнительную стойку для материнской платы;
  • шесть шурупов для фиксации салазок накопителей;
  • четыре винта для фиксации корзин 2,5″ накопителей;
  • 28 маленьких винтиков для устройств 2,5″ и 5,25″.
Corsair Obsidian 750D

Корпус выпускается только в полностью черном варианте расцветки и имеет на левой боковой дверце большое акриловое окно.


Внешний вид

Дизайн Obsidian 750D выполнен в общем для всей линейки строгом стиле. Корпус представляет собой полностью черную металлическую коробку с прямыми углами и без каких-либо декоративных излишеств. Фронтальная панель имеет покрытие, сделанное из тонкого алюминиевого сплава, придающего ей благородный внешний вид. В самом верху расположены внешние порты и кнопки, под ними находятся заглушки трех 5,25″ отсеков, визуально сливающиеся с остальной панелью. Нижняя половина передка корпуса закрыта легкосъемной панелью, на которой хорошо различим белый логотип Corsair, и чьей основной задачей является уменьшение уровня шума, исходящего от передних пропеллеров. Вентиляционные отверстия расположены по ободу этой панели.

Corsair Obsidian 750D

Внешние порты состоят из двух 3,5-мм разъемов для наушников и микрофона, очень мелкой кнопки перезагрузки, тонкой клавиши включения, расположенной ровно по центру и ограниченной с двух сторон белыми индикаторами активности накопителей и работы ПК, двух вертикальных портов USB 3.0 и двух USB 2.0.

Corsair Obsidian 750D

Чтобы открыть алюминиевую фальш-панель, нужно нажать двумя пальцами в верхних ее углах, отпустив таким образом защелки. Панель открывается на небольшой угол, после чего ее можно извлечь по направлению вверх.

Corsair Obsidian 750D

После снятия панели мы получаем доступ к переднему пылевому фильтру, сделанному из мелкой качественной сетки. А сняв одним движением фильтр, получим одновременно возможность легко его очистить или заменить передние вентиляторы.

Corsair Obsidian 750DCorsair Obsidian 750D

Почти всю площадь левой боковой дверцы занимает огромное акриловое окно, которое несомненно порадует любителей похвастать своей системой.

Corsair Obsidian 750D

Хотя эстетическая сторона подобного решения находится на высоте, возникает проблема с крепостью дверцы. Несмотря на ребра жесткости, панель не имеет практически никакого запаса прочности. Обращаться с ней нужно крайне осторожно и не подвергать лишним нагрузкам.

Corsair Obsidian 750D

Правая боковая панель сплошная, но взяв ее в руки все равно вспоминаешь про вечную проблему изделий Corsair — крайне тонкий металл. Крепятся обе дверцы двумя винтами с накатанной головкой каждая и имеют ручки, облегчающие снятие и установку.

Corsair Obsidian 750D

Верхняя панель на 90% занята мелкоячеистой перфорированной решеткой, которая на проверку оказывается...

Corsair Obsidian 750D

...съемным фильтром на магните. Хотя, собственно, от пыли данная сетка вряд ли сильно поможет, как эстетическое решение она здесь очень уместна.

Corsair Obsidian 750D

Сама же верхняя панель имеет более крупную решетчатую структуру, с ячейками, расположенными в форме кирпичиков. Судя по конфигурации посадочных отверстий, сюда можно закрепить три 120- или 140-мм вентилятора, или один 200-мм пропеллер. Аналогично обстоит и ситуация с радиаторами СВО: возможна установка трехсекционных моделей размером до 360 или 420 мм, или односекционного квадратного радиатора со стороной в 200 мм.

Corsair Obsidian 750D

Задняя панель имеет крупное зарешеченное вентиляционное отверстие сверху, девять слотов для карт расширения и две заготовки для шлангов СВО рядом со слотами PCI. Предполагается возможность установки одного 120- или 140-мм вентилятора на выдув из корпуса.

Corsair Obsidian 750D

Блок питания можно ориентировать вентилятором вверх или вниз, а от попадания пыли он защищен удобным съемным фильтром длиной 200 мм.

Corsair Obsidian 750D

На нижней панели, в передней части корпуса, есть перфорация и посадочные места для двух 120-мм вентиляторов или одного 240-мм радиатора. По умолчанию они закрыты пластиковыми заглушками, пылевого фильтра нет.

Corsair Obsidian 750D

Пластиковые ножки являются конструктивным элементом корпуса и поднимают его на 26 мм над поверхностью, чего должно вполне хватить для нормального забора воздуха. К ним приклеены резиновые нашлепки, которые выглядят несколько странно для шасси данной ценовой категории. Рядом с ножками явно различимы отверстия для установки колесиков, которых, к сожалению, в комплекте нет.

Corsair Obsidian 750D

Внутреннее устройство

Corsair Obsidian 750D поддерживает установку материнских плат формата XL-ATX, E-ATX, ATX, MicroATX и Mini-ITX. Есть только одна центрирующая стойка материнской платы, все остальные посадочные места рассверлены на выступах поддона, что выглядит еще более странно, чем резиновые нашлепки вместо ножек. Допустимая высота процессорного кулера, по моим замерам, составляет 188 мм. На официальном сайте декларируется цифра 170 мм, а в инструкции — 180 мм. Максимальная возможная длина плат расширения, в случае если корзины сняты, равна 475 мм. Если корзины установлены спереди, возможная длина PCI карт уменьшиться до 345 мм, а если разместить корзину посередине, то и до 217 мм напротив восьмого и девятого слотов.

Corsair Obsidian 750D

Запас места между верхней панелью и выступом поддона материнской платы составляет 70 мм. Посадочные отверстия вентиляторов снабжены антивибрационными резиновыми кольцами.

Corsair Obsidian 750D

На задней панели предустановлен на выдув 140-мм вентилятор с серой крыльчаткой. Девять слотов расширения закрыты вентилируемыми многоразовыми заглушками, которые удерживаются винтами с накатанной головкой.

Corsair Obsidian 750D

Посадочное место блока питания не имеет каких-либо элементов виброизоляции. Максимальная длина БП при установленной посередине корзине накопителей может достигать 210 мм. Если блок имеет модульное подключение кабелей, от указанной цифры нужно будет отнять запас места, необходимый для присоединения штекеров.

Corsair Obsidian 750D

Две корзины для дисковых накопителей по умолчанию установлены подряд в передней нижней части корпуса.

Corsair Obsidian 750D

В каждой корзине есть по три салазки, способные принять 2,5″ или 3,5″ накопители. Для жестких дисков есть антивибрационные крепления, а SSD прикручиваются обычными винтами.

Corsair Obsidian 750D

Корзины снимаются по отдельности, для этого нужно выкрутить всего два шурупа. Затем их можно переставить в другой конфигурации.

Corsair Obsidian 750D

Можно снять корзины полностью, освободив место спереди для крупного 240- или 280-мм радиатора СВО.

Corsair Obsidian 750D

Можно снять нижние пластмассовые заглушки, выкрутив четыре винта из каждой.

Corsair Obsidian 750D

И переставив корзины наверх, освободить снизу место для 240-мм радиатора СВО, толщиной до 125 мм вместе с вентиляторами.

Corsair Obsidian 750D

Либо установить корзины друг на друга, если требуется лучший обдув жестких дисков. В таком положении, чтобы не возникало лишних вибраций, корзину лучше зафиксировать вторым винтом, со стороны передней панели. Наибольшая длина плат расширения будет возможна напротив первого и второго слота.

Corsair Obsidian 750D

Еще есть возможность установить одну корзину сверху, а вторую снизу, оставив место между ними. Правда, зачем может понадобиться такое расположение мне представить сложно. В таком виде максимальная длина плат расширения достигается напротив слотов с третьего по седьмой.

Corsair Obsidian 750D

Три отсека для 5,25″ устройств оборудованы с левой стороны специальными фиксаторами для быстрого крепления. Защелка справа служит замком, а сами качели имеют штырьки с одной стороны, которые в закрытом положении не дают установленному приводу сдвинуться с места. Работает данная система только со стандартными устройствами, для остальных случаев есть обычные винты в сочетании с отверткой.

Corsair Obsidian 750D

Поддон корпуса имеет большой вырез для установки усилительной пластины кулера и множество крупных отверстий для скрытой укладки проводов, часть из которых закрыта резиновыми шторками. А вот проушин для кабельных стяжек можно было бы сделать и чуть больше. Между поддоном и правой дверцей есть приличный запас пространства в 28 мм.

Corsair Obsidian 750D

В передней части корпуса, со стороны поддона материнской платы находятся четыре съемные корзины для быстрой установки твердотельных накопителей формата 2,5″.

Corsair Obsidian 750D

Данные корзины снимаются очень легко и установить в них SSD можно без использования инструментов. Что немаловажно — конструкция салазок не создает никаких препятствий при подключении силовых и сигнальных кабелей.

Corsair Obsidian 750D

Рассмотрим переднюю панель. Фактически она состоит из трех частей — съемной крышки вентиляторов, съемной крышки отсеков 5,25″ и основной пластиковой рамы. Сняв первую алюминиевую крышку и пылевой фильтр, мы снова увидим еще два предустановленных 140-мм вентилятора.

Corsair Obsidian 750D

Все три предустановленных в корпусе «карлсона» имеют серую крыльчатку, состоящую из 11 лопастей и способную стартовать с 4 В и 500 об/мин с едва различимым шорканьем подшипника. Судя по данному звуку, в качестве подшипника используется обычная втулка скольжения. При 6 В и 750 об/мин шорканье переходит в постукивание, при 8 В и 900 об/мин появляется аэродинамический шум, а интенсивность стука сильно увеличивается. Максимальная скорость составляет 1200 об/мин. Длина шнура, не имеющего оплетки, но выполненного в виде цельного шлейфа черного цвета, составляет 500 мм. Подключение к питанию трехконтактное.

Corsair Obsidian 750D

Если снять вентиляторы, мы увидим множество отверстий, специально подписанных цифрами, чтобы не вводить пользователя в окончательное заблуждение. По сути, здесь есть два набора посадочных мест. Первый предназначен для крепления двух 120- или 140-мм вентиляторов с помощью длинных винтов, при этом нижний пропеллер можно смещать вниз, или ближе к центру. Второй набор посадочных мест не имеет винтовой нарезки и является сквозным. На него можно крепить радиаторы систем СВО формата 240 или 280 мм.

Corsair Obsidian 750D

Верхняя часть передней панели держится на четырех клипсах и легко отщелкивается. Как видно, заглушки отсеков 5,25″ имеют удобные язычки изнутри, облегчающие их извлечение. Непонятно правда, как долго они продержатся до поломки, ведь пластик здесь очень тонкий.

Corsair Obsidian 750D

Несущая рамка передней панели демонтируется и сдвигается по направлению вниз после выкручивания четырех винтов сверху, под передними портами. Я не стал ее снимать, поскольку единственный практический смысл демонтажа — замена в случае поломки или моддинга.

Corsair Obsidian 750D

В набор проводов передней панели входит четыре кабеля от индикаторов работы ПК, активности дисков, запуска и перезагрузки, разъем USB 2.0, разъем для внутреннего подключения USB 3.0 и провод HD Audio. Все провода имеют изоляцию черного цвета и достаточную длину.

Corsair Obsidian 750D

Сборка

Сборка системы в Corsair Obsidian 750D прошла просто и приятно, чему способствовало большое количество места внутри. Провода удалось без проблем разложить за поддоном материнской платы.

Corsair Obsidian 750D

Огромное окно способно продемонстрировать всю систему в мельчайших подробностях.

Corsair Obsidian 750D

Индикаторы передней панели светятся еле различимым белым цветом, малозаметным при дневном освещении.

Corsair Obsidian 750D


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Corsair Obsidian 750D использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • термоинтерфейс: Noctua NT-H1.
Corsair Obsidian 750D


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 321 ватт. Тестирование проводилось в двух режимах:
  • Max — три предустановленных 140-мм вентилятора (два спереди на вдув и один сзади на выдув) выставлены на максимальную скорость в 1200 об/мин;
  • Min — три предустановленных 140-мм вентилятора (два спереди на вдув и один сзади на выдув) выставлены на скорость 700 об/мин, при которой они сохраняют относительную тишину.

Результаты тестирования

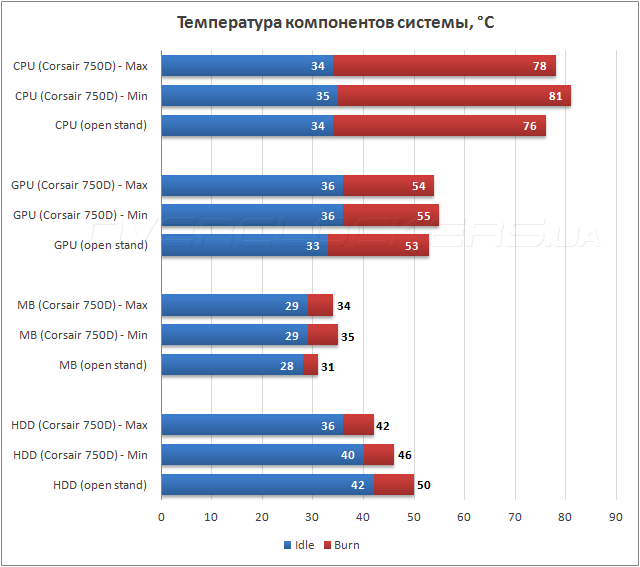

Тестирование Corsair Obsidian 750D

С помощью трех предустановленных стоковых вентиляторов, выставленных на скорость 1200 об/мин, Corsair Obsidian 750D показал вполне стандартные результаты для закрытого корпуса, уступив открытому стенду всего пару градусов по температурам процессора, видеокарты и материнской платы. Температура жесткого диска как всегда оказалась ниже в корпусе под обдувом, чем вне него. Снижение скорости вентиляторов до 700 об/мин больше всего отразилось на температуре процессора, поскольку он находится сверху, в зоне скопления горячего воздуха. Установка пары дополнительных пропеллеров легко выровняет ситуацию с застоем воздуха в верхней части шасси. В целом систему охлаждения корпуса можно считать хорошей и полностью пригодной для сборки производительной системы с несколькими видеоадаптерами и водяным охлаждением.


Выводы

Corsair Obsidian 750D представляет собой весьма рациональное шасси, подходящее для реализации самых смелых проектов. Функциональность находится на достаточно высоком уровне. Корпус имеет широчайшую совместимость со всеми современными компонентами. В однозначный плюс можно занести дизайн интерьера и экстерьера, хорошую систему охлаждения и общее удобство для сборки системы.

Что же до минусов, то они касаются скорее позиционирования продукта. Изделия компании Corsair стремятся занять верхний сегмент рынка, однако при ближайшем рассмотрении становится заметна «экономия на спичках». Например, тонкий металл, отсутствие стоек материнской платы, резиновые прокладки вместо полноценных ножек. Все это не особо существенно и находится вполне в «духе времени», но все равно оставляет некоторый осадок в душе притязательного покупателя. Тем не менее, возможно именно такая экономия снижает конечную цену продукта. А именно гуманная стоимость в пересчете на возможности делает Obsidian 750D серьезным конкурентом в своей ценовой нише. Особенно же корпус может быть интересен тем, кто стремится собрать серьезную систему с массивным контуром жидкостного охлаждения, и избежать при этом слишком больших затрат на покупку и доработку нового шасси.
