Corsair Obsidian 650D: Hi-end корпус в формате Middle-Tower

На рынке компьютерных корпусов, известная компания Corsair дебютировала только в 2009 году, анонсировав на выставке Computex высокоуровневое решение Obsidian 800D, а несколько позже и его «младшего брата» — Obsidian 700D. Эти корпуса формата Full Tower ориентированы в первую очередь на заядлых геймеров и самых взыскательных энтузиастов, собирающих производительную систему с несколькими видеокартами и водяной системой охлаждения. Однако, несмотря на определенный успех семейства Obsidian, только спустя год после представления своего первого корпуса, американская компания анонсировала еще одну модель шасси под названием Corsair Graphite 600T, которая также была тепло принята пользователями и обозревателями.

Сегодня в ассортименте Corsair уже три линейки системных корпусов:
  • Под брендом Obsidian компания предлагает высокоуровневые решения с максимальной функциональностью.
  • Линейка Graphite также адресована геймерам и энтузиастам, но стоит в иерархии на ступеньку ниже и включает пока что только одну модель (Graphite 600T) и её модификации.
  • Недавно анонсированная линейка корпусов Carbide, по заявлению маркетологов, направлена на бюджетный сегмент рынка, однако окончательные цены на модели Carbide 400R и 500R еще не сформированы.
Рассматриваемое нами сегодня решение носит название Corsair Obsidian 650D и относится к флагманской линейке корпусов американской компании. Отдельно стоит отметить, что это первый корпус в формате Mid-Tower из линейки Obsidian. На украинском рынке шасси имеет цену на уровне 220 долларов, что однозначно говорит о его принадлежности к топовым продуктам. Технические спецификации также свидетельствуют о том, что Obsidian 650D предназначен для построения современных игровых систем с одной или двумя производительными видеокартами, несколькими 3,5"/2,5" накопителями и массивными системами охлаждения.

Модель Corsair Obsidian 650D
Тип корпуса Middle-Tower
Размеры, мм 229 (Ш) x 521(В) x 546 (Г)
Материал SECC 0,8 мм, алюминий (передняя панель)
Вес, кг 10,8
Цвет Черный
Форм-фактор ATX, microATX, Mini-ITX
Устройства 5,25" 4
Устройства 3,5" внешние
Устройства 3,5" внутренние 6
Поддерживаемое количество карт расширения 8
Вентиляторы 1х 200 мм фронтальный
1х 200 мм верхний
1х 120 мм тыловой
Панель ввода-вывода 2x USB 2.0, 2x USB 3.0, FireWire, микрофонный вход и выход на наушники, реобас, интерфейс SATA 6 Gb/s с возможностью «горячей» замены


Комплект поставки

Несмотря на «элитный» статус, Obsidian 650D поставляется в простой картонной коробке с вырезами на боковых стенках для удобной транспортировки. Учитывая почти 14 килограммовый вес коробки, такое решение не будет лишним. На лицевой стороне упаковки, помимо изображения самого корпуса, производитель поместил рекламное описание продукта на шести языках, включая русский. Обратная сторона представляет собой краткое описание основных элементов шасси, которое также можно трактовать как наглядную инструкцию по сборке корпуса.

Corsair Obsidian 650D Corsair Obsidian 650D

Комплект поставки весьма скромен для Hi-end продукта. Он содержит лишь самые необходимые аксессуары для сборки системы внутри Corsair Obsidian 650D, набор пластиковых стяжек и предупреждение о том, что прежде чем возвращать товар по гарантии в магазин, пользователю рекомендуется обратиться в службу поддержки Corsair.

Corsair Obsidian 650D


Внешний вид

При первом взгляде на Obsidian 650D создается впечатление, что перед нами несколько уменьшенная и переработанная версия флагманской модели в линейке Obsidian. В дизайне преобладают строгие прямоугольные линии, что вместе с черным цветом, отсутствием пластиковых деталей и небольшим количеством функциональных элементов создает образ действительно добротного и качественного продукта. На самом же деле, Obsidian 650D имеет больше общего с недавно рассмотренным нами представителем линейки Graphite. Обе эти модели построены на одном и том же шасси и отличаются в первую очередь применяемыми материалами, внешним оформлением панелей, а также некоторыми функциональными решениями, о которых мы расскажем чуть ниже.

Corsair Obsidian 650D

Лицевая панель Obsidian 650D не только стильно выглядит, но и способствует эффективному забору воздуха фронтальным 200-мм вентилятором благодаря большой вентиляционной решетке с пылевым фильтром в её нижней части. Панель ввода/вывода, не заметная на первый взгляд, скрыта рядом с кнопкой включения в верхнем 5,25" отсеке.

На задней стенке корпуса расположен разъем под интерфейсную панель материнской платы, восемь слотов расширения со специальными прорезями для улучшения вентиляции, два отверстия для прокладки шлангов СВО, а также 120-мм вентилятор, который способствует выбросу горячего воздуха за пределы корпуса. Также как и большинство современных корпусов для энтузиастов, Obsidian 650D имеет нижнее расположение блока питания.

Corsair Obsidian 650D Corsair Obsidian 650D

При необходимости очистки, нижнюю часть лицевой панели можно легко снять, а после также беспроблемно установить на место.

Corsair Obsidian 650D

Левая стенка корпуса оснащена большим акриловым окном, которое оценят любители моддинга и пользователи, которым нравится наблюдать за «внутренностями» системного блока в работе. Однако осмелимся предположить, что многие пользователи предпочли бы возможность установить дополнительный вентилятор на левой стенке акриловому окну, ведь даже тандему производительных современных видеокарт в режимах SLI или CrossFireX приходится тяжело без дополнительного обдува.

Corsair Obsidian 650D Corsair Obsidian 650D

Правая стенка Obsidian 650D лишена каких-либо элементов, за исключением специальных ручек для её быстрого и удобного снятия, которые также присутствуют и на левой боковой крышке.

Corsair Obsidian 650D

Большую часть площади верхней панели Obsidian 650D занимает вентиляционная решетка, за которой изначально установлен 200-мм вентилятор, выдувающий нагретый воздух за пределы корпуса. Ближе к лицевой панели расположена док-станция для 3,5"/2,5" накопителя, скрытая за специальной заглушкой.

Corsair Obsidian 650D

Для снижения уровня вибраций, предустановленный вентилятор закреплен с помощью винтиков с резиновыми прокладками. Набор таких винтиков в комплекте с корпусом пригодится пользователю, который решит сменить 200-мм комплектный вентилятор на два «карлсона» типоразмера 120/140 мм или двухсекционный радиатор системы водяного охлаждения.

Corsair Obsidian 650D

На нижней стенке корпуса также предусмотрены вентиляционные отверстия, защищенные съемным пылевым фильтром, на случай если пользователь установит источник питания вентилятором вниз.

Corsair Obsidian 650D

Корпус устанавливается на четыре небольшие прорезиненные ножки, которые обеспечивают устойчивость собранной системе, а также снижают уровень вибрации и шума. При этом передние ножки имеют небольшое рифление, в то время как задние оставлены просто гладкими.

Corsair Obsidian 650D Corsair Obsidian 650D

При нажатии на крышку рядом с кнопкой включения, пользователю открывается доступ к панели ввода/вывода. Здесь расположены порты USB второй и третьей версии, интерфейс FireWire, разъемы для подключения микрофона и наушников, а также кнопка перезагрузки.

Corsair Obsidian 650D

За крышкой на стыке лицевой и верхней панелей корпуса скрыта док-станция для 3,5"/2,5" накопителей, с поддержкой интерфейса SATA и возможностью «горячей» замены.

Corsair Obsidian 650D

Здесь же расположен рычажок управления четырехканальным реобасом. Три его положения соответствуют низкой, средней и высокой скорости вращения вентиляторов.

Corsair Obsidian 650D

Безусловно, большая ручка реобаса Corsair Graphite 600T выглядит куда более удобным и привлекательным внешне решением, однако такой небольшой переключатель куда лучше вписывается в общую минималистическую концепцию дизайна Obsidian 650D.

Внутреннее устройство и сборка

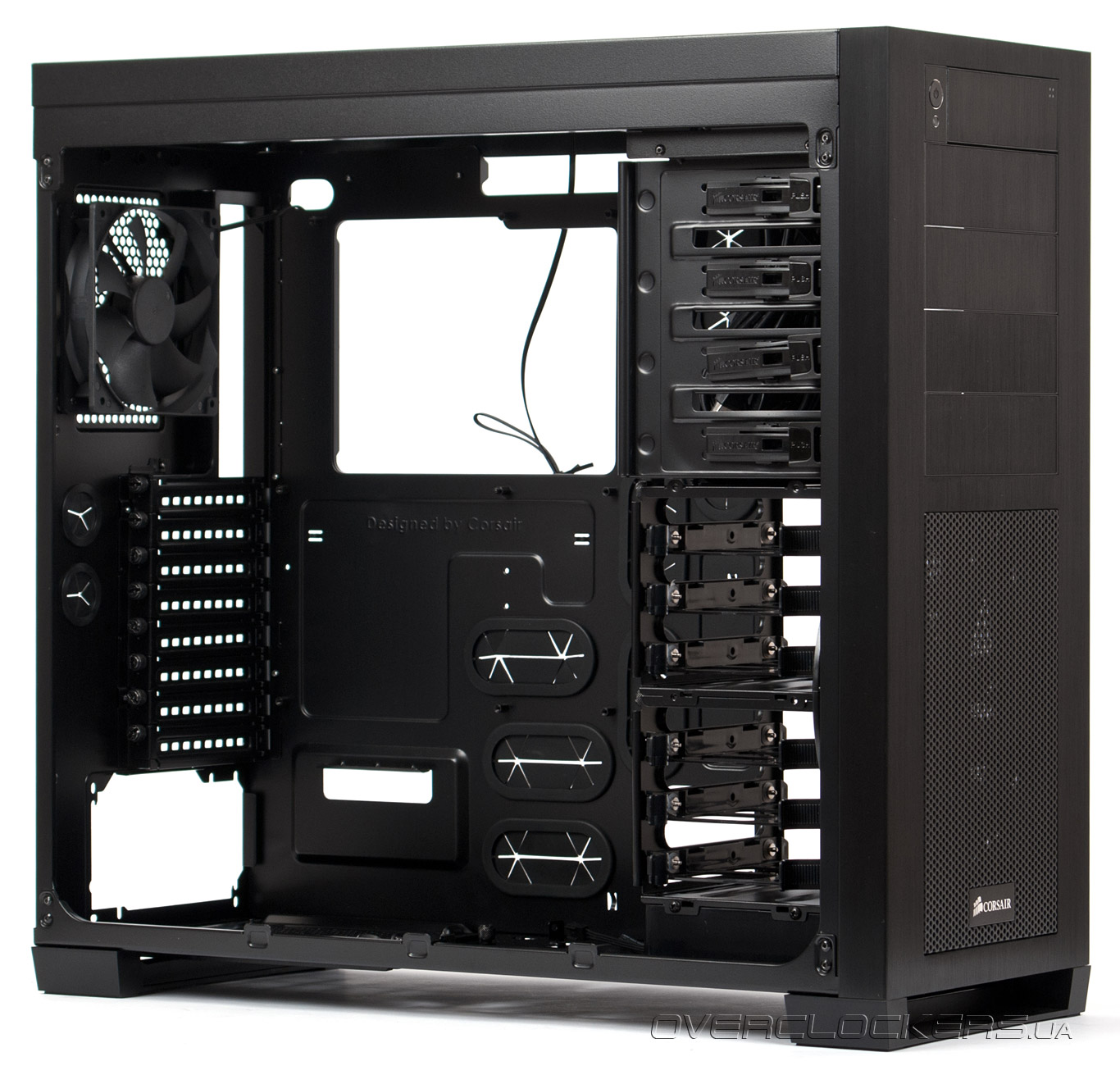

От внешнего осмотра переходим к изучению внутреннего устройства Corsair Obsidian 650D. Как мы уже упоминали, конструктивно рассматриваемый нами сегодня корпус очень схож с Graphite 600T, и при снятии левой крышки это становится, очевидно. Если внешне эти два решения отличаются довольно значительно, то внутри они похожи как братья-близнецы, отличаясь лишь цветом и месторасположением верхнего 200-мм вентилятора.

Corsair Obsidian 650D Corsair Obsidian 650D

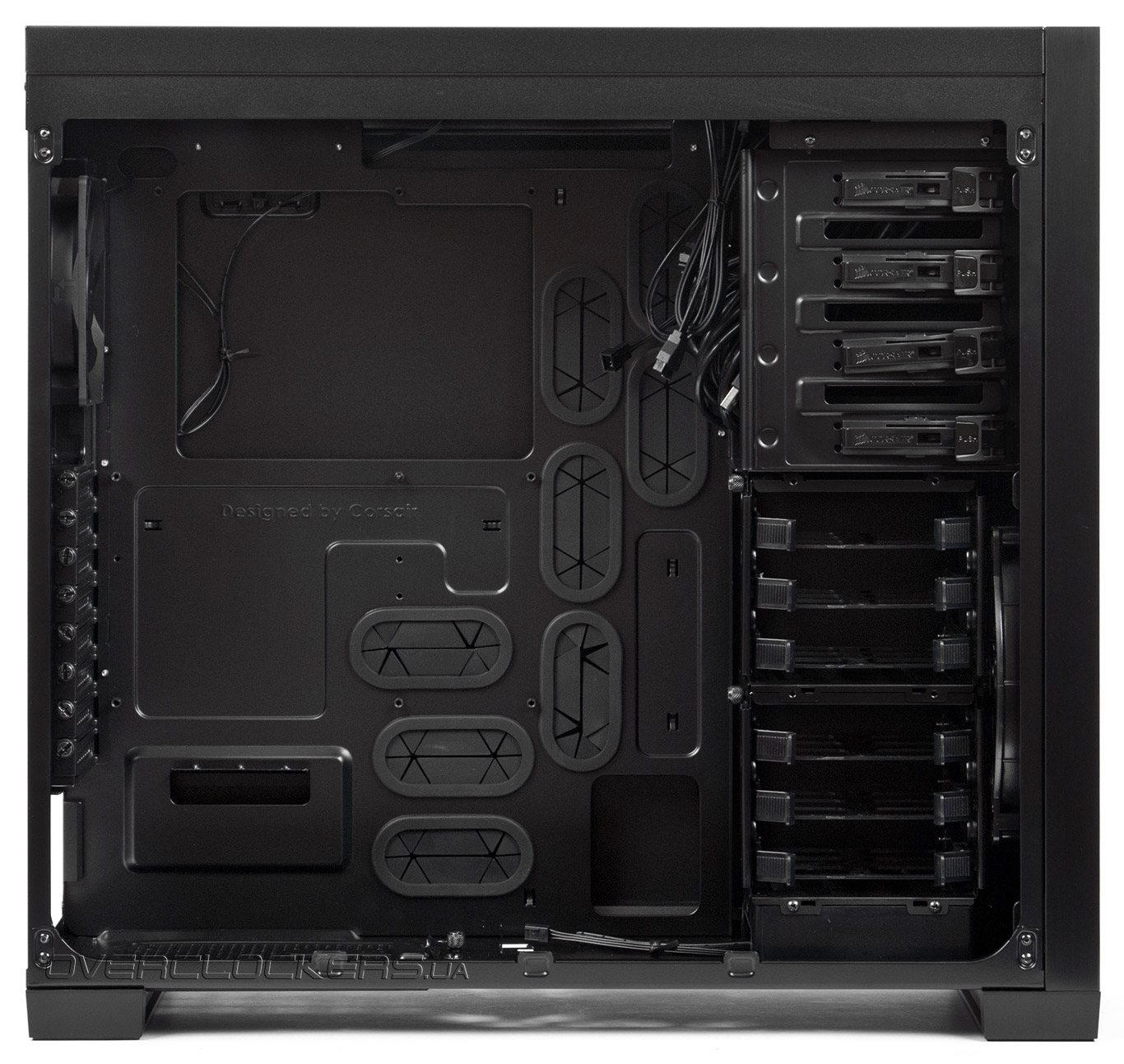

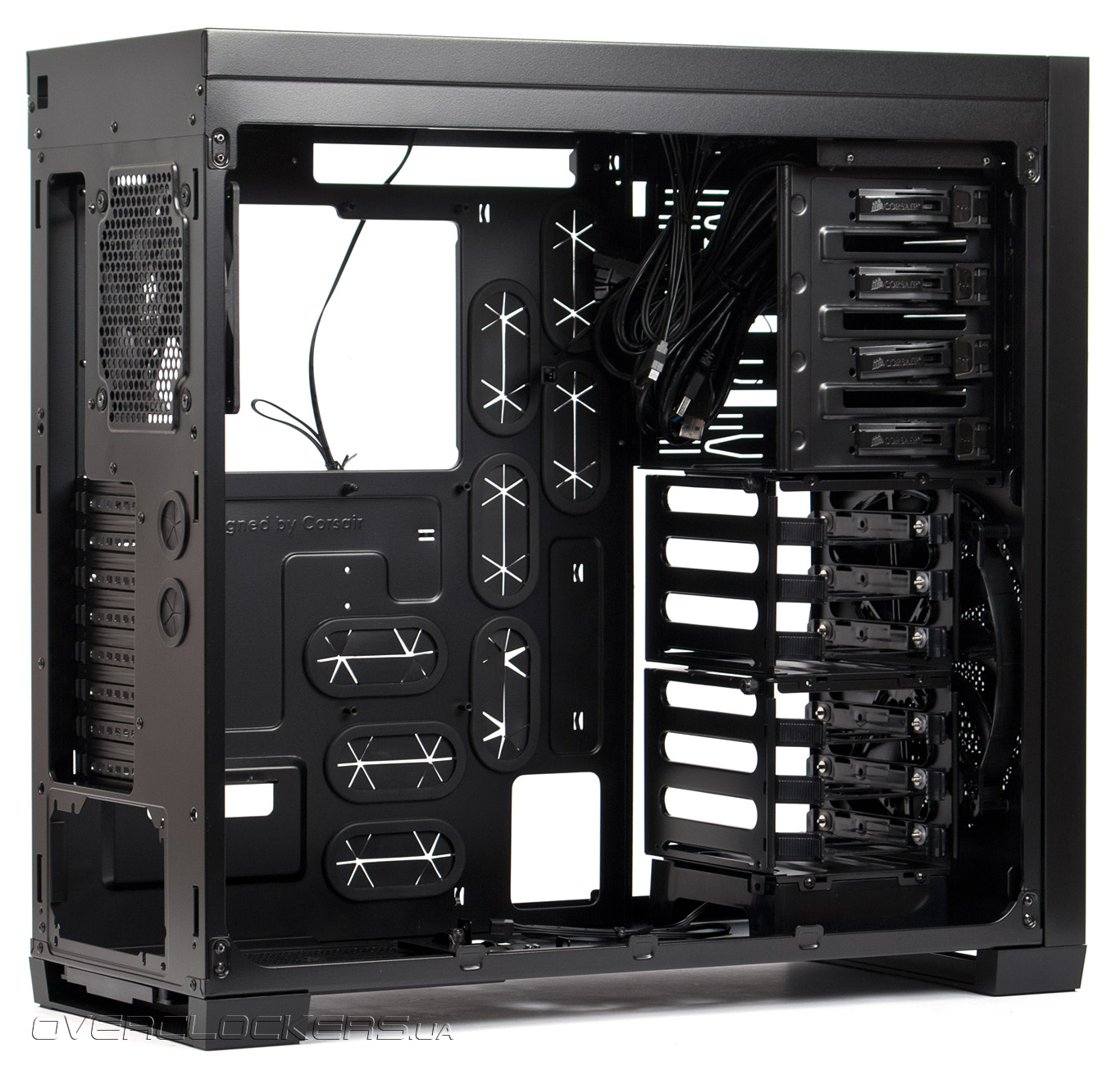

Корпус Obsidian 650D предназначен для установки материнских плат формата ATX, microATX и даже mini-ITX, шести накопителей формата 3,5"/2,5" и четырёх 5,25" устройств. Также корпус готов принять «на борт» восемь карт расширения длинной до 330 мм. При желании, пользователь может даже собрать систему водяного охлаждения внутри корпуса, ведь места для этого будет вполне достаточно, несмотря на то, что перед нами решение формата Mid-Tower.

Corsair Obsidian 650D

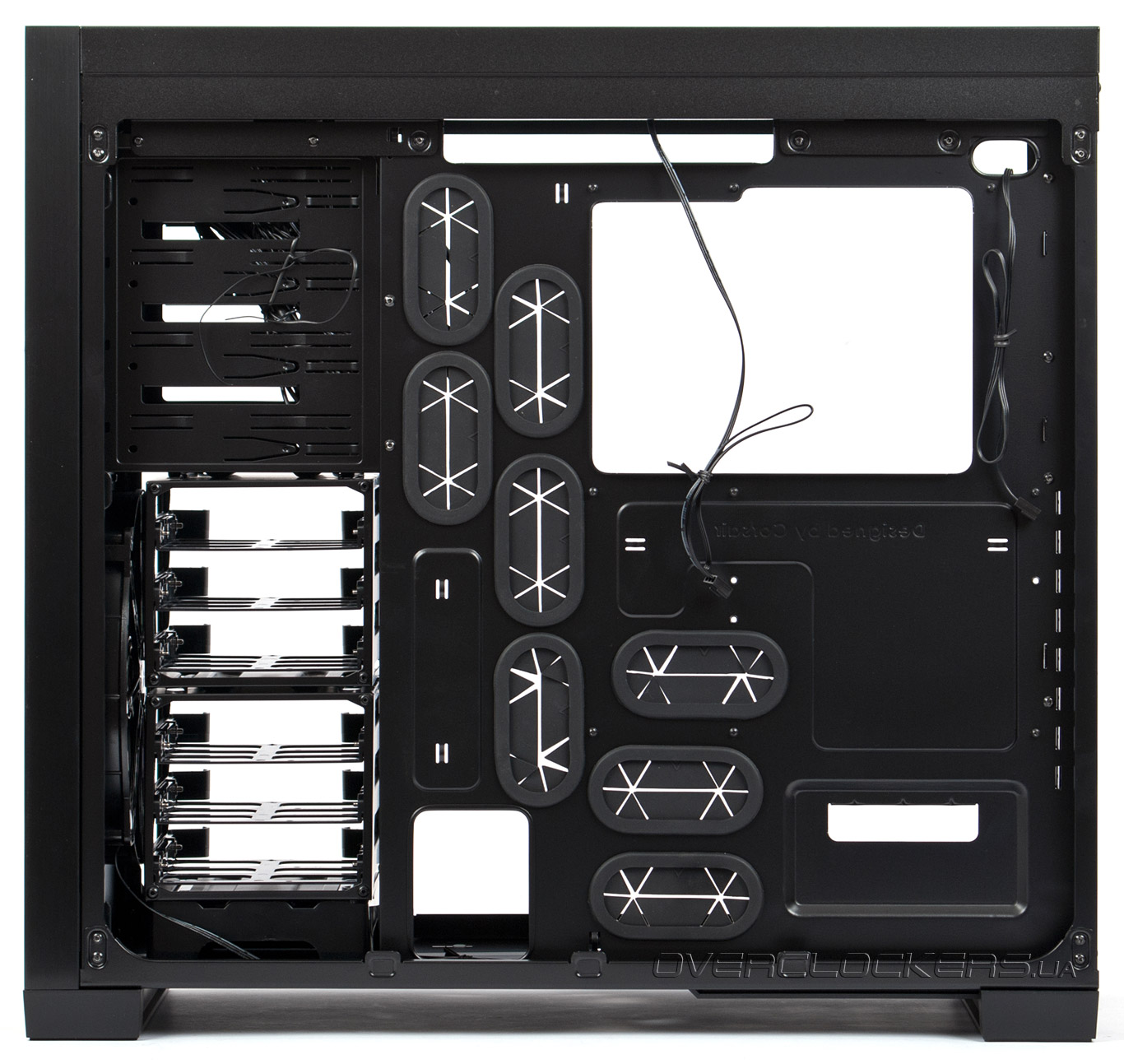

Внутренности корпуса полностью окрашены в черный цвет, включая все провода и разъемы. К слову, возможности для аккуратной укладки кабелей у Obsidian 650D весьма впечатляющие. Какого формата бы ни был блок питания или материнская плата, пользователь сможет уложить провода и шлейфы так, чтобы как можно меньше препятствовать воздушным потокам. Кроме того, система с грамотным кабель-менеджментом куда привлекательнее выглядит через акриловое окно на левой боковой стенке.

Corsair Obsidian 650D

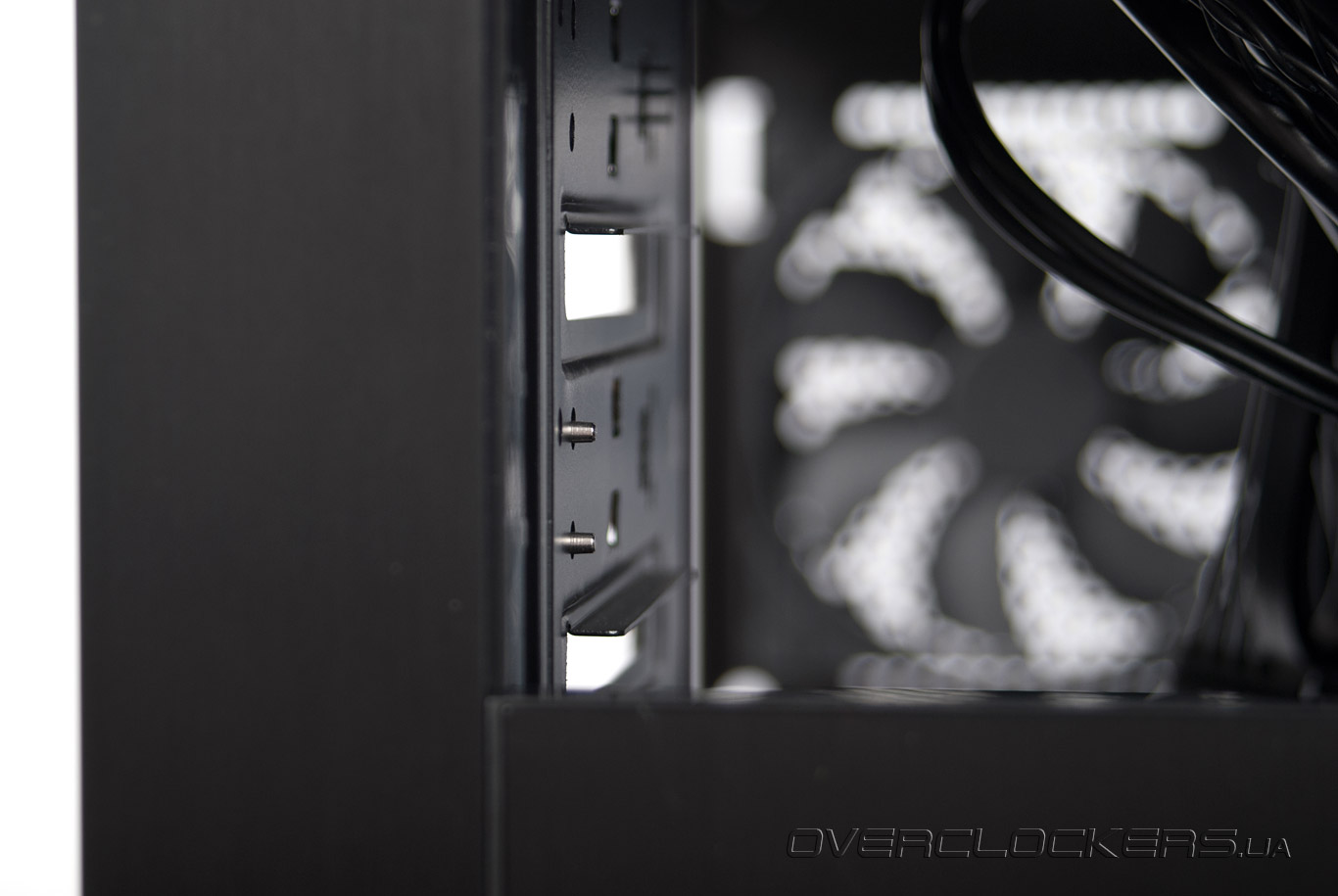

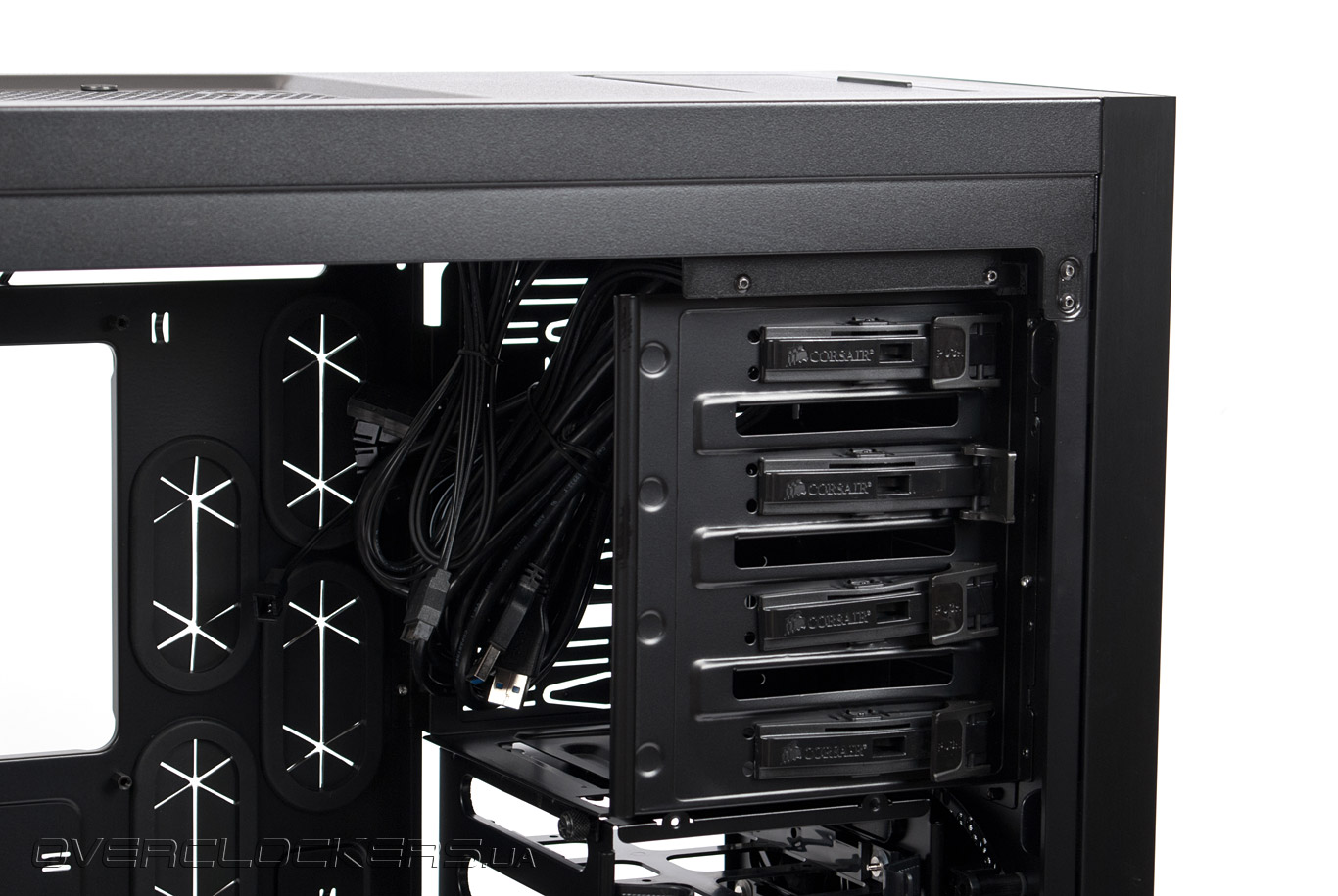

Процесс монтажа устройств формата 5,25" протекает без каких-либо сложностей и полностью совпадает с таковым для Corsair Graphite 600T. После извлечения фронтальной заглушки, пользователю нужно лишь потянуть на себя рычажок и установить привод или другое устройство, проследив, чтобы металлические штифты попали в монтажные отверстия.

Corsair Obsidian 650D

Corsair Obsidian 650D

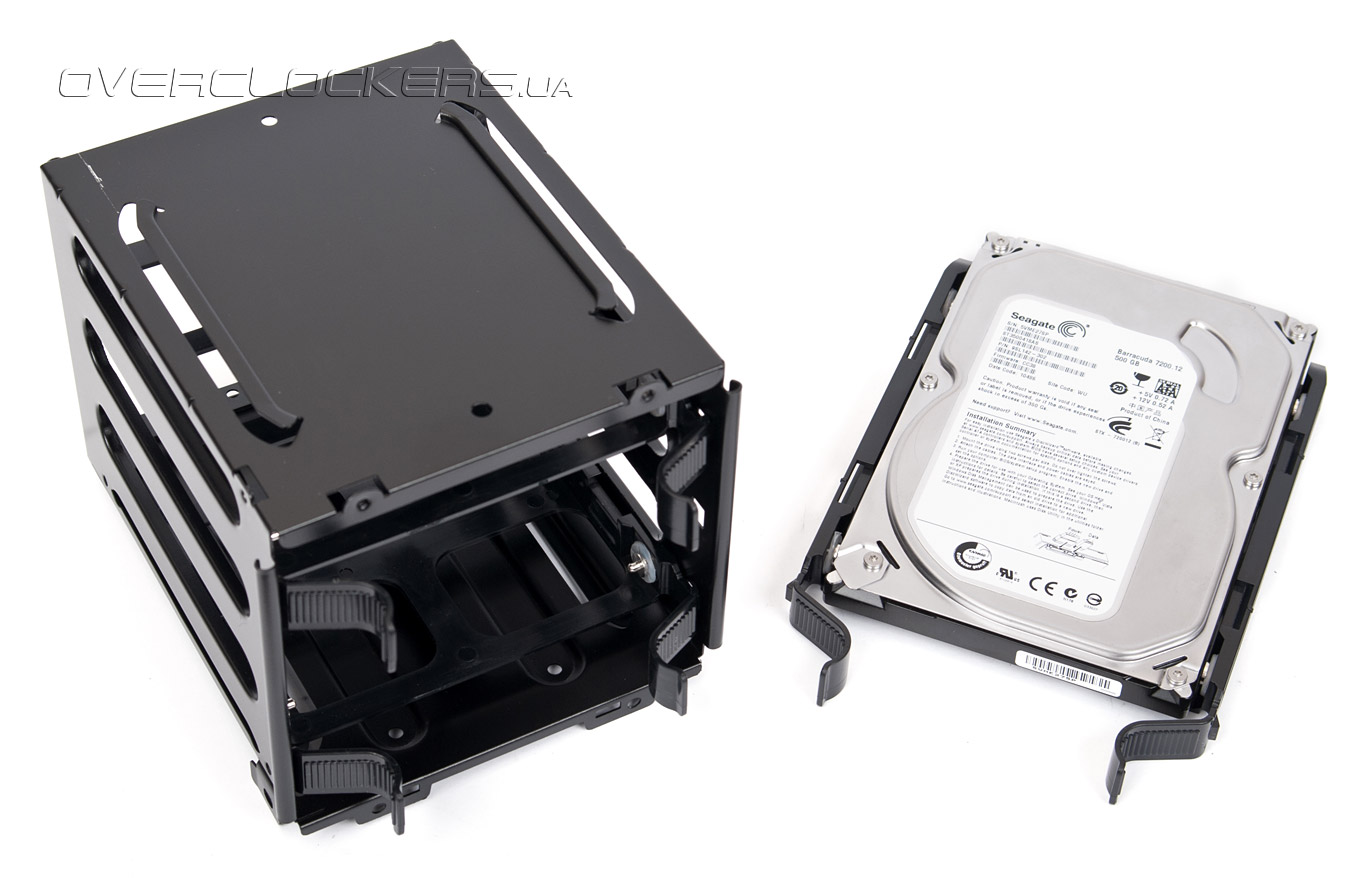

Для установки накопителей в Obsidian 650D предусмотрено две корзины, каждая из которых может вместить три устройства 3,5"/2,5" формата. И если SSD накопители и 2,5-дюймовые жесткие диски нужно будет просто прикрутить к монтажным рамкам с помощью четырех винтиков, то процедура установки стандартных винчестеров куда проще: пользователю необходимо лишь установить винчестер в рамку и закрепить ее в корзине.

Corsair Obsidian 650D

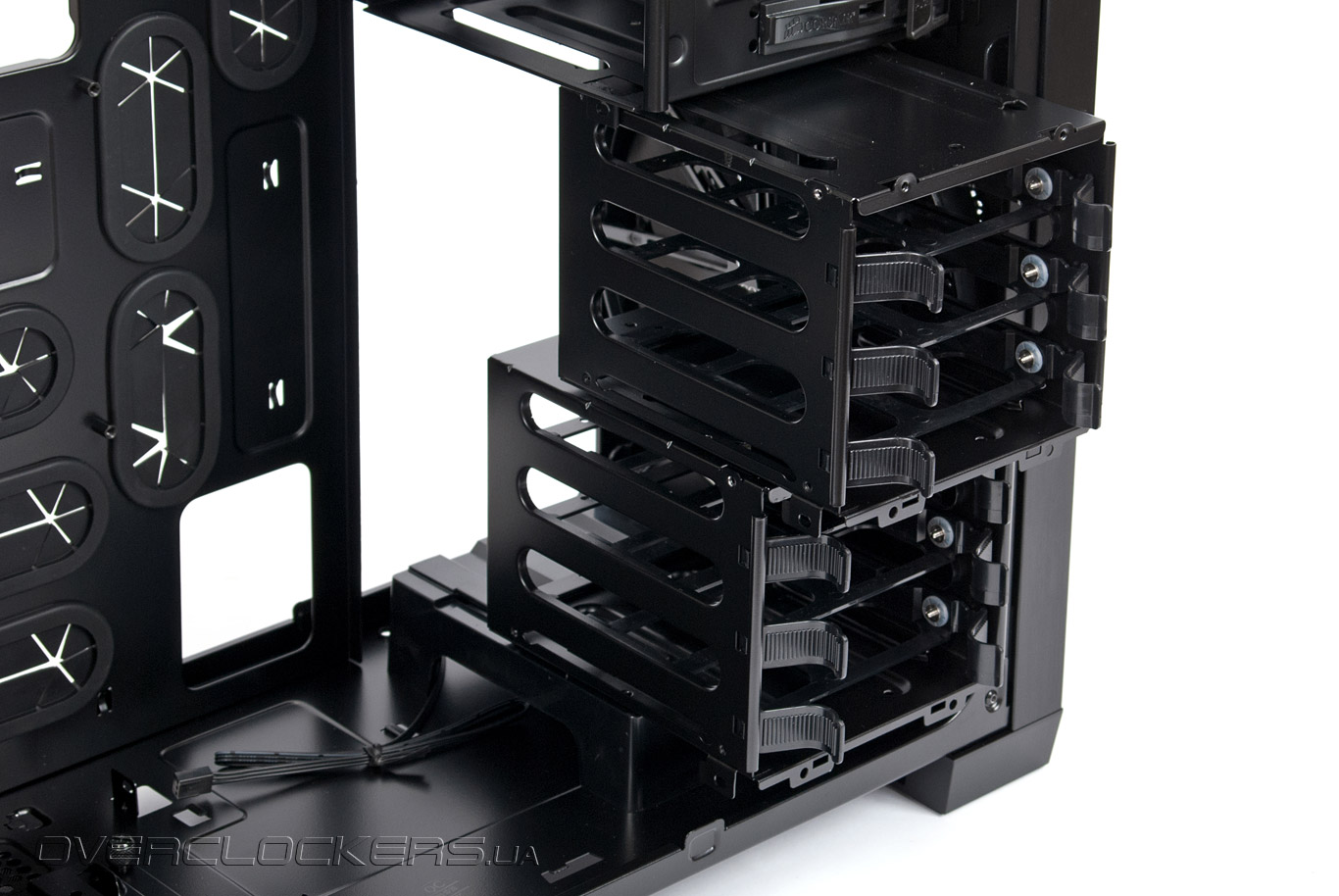

При необходимости, пользователь может демонтировать одну или даже обе корзины для жестких дисков. Это поможет установить самые габаритные видеоускорители и улучшить циркуляцию воздуха внутри системного блока.

Corsair Obsidian 650D

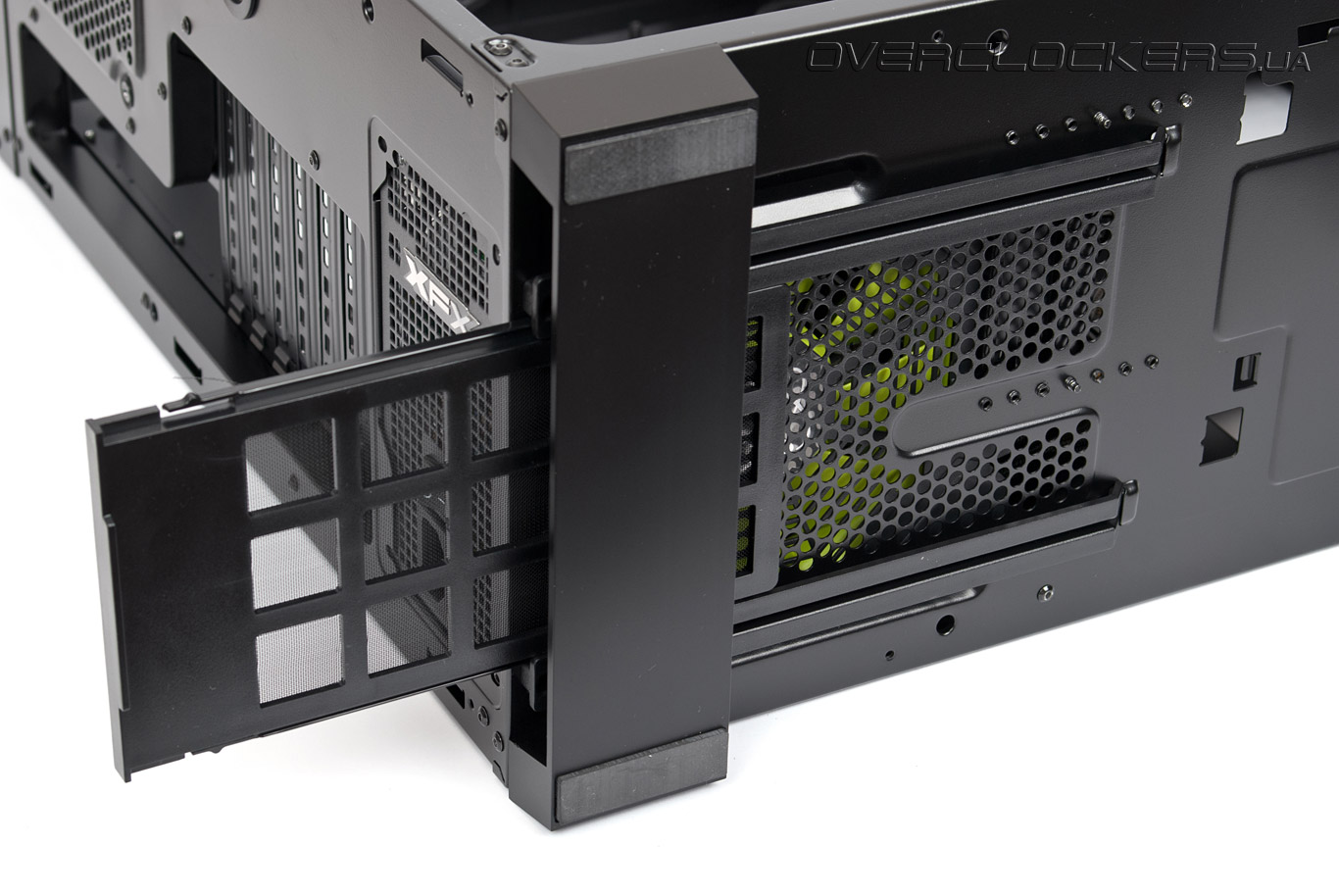

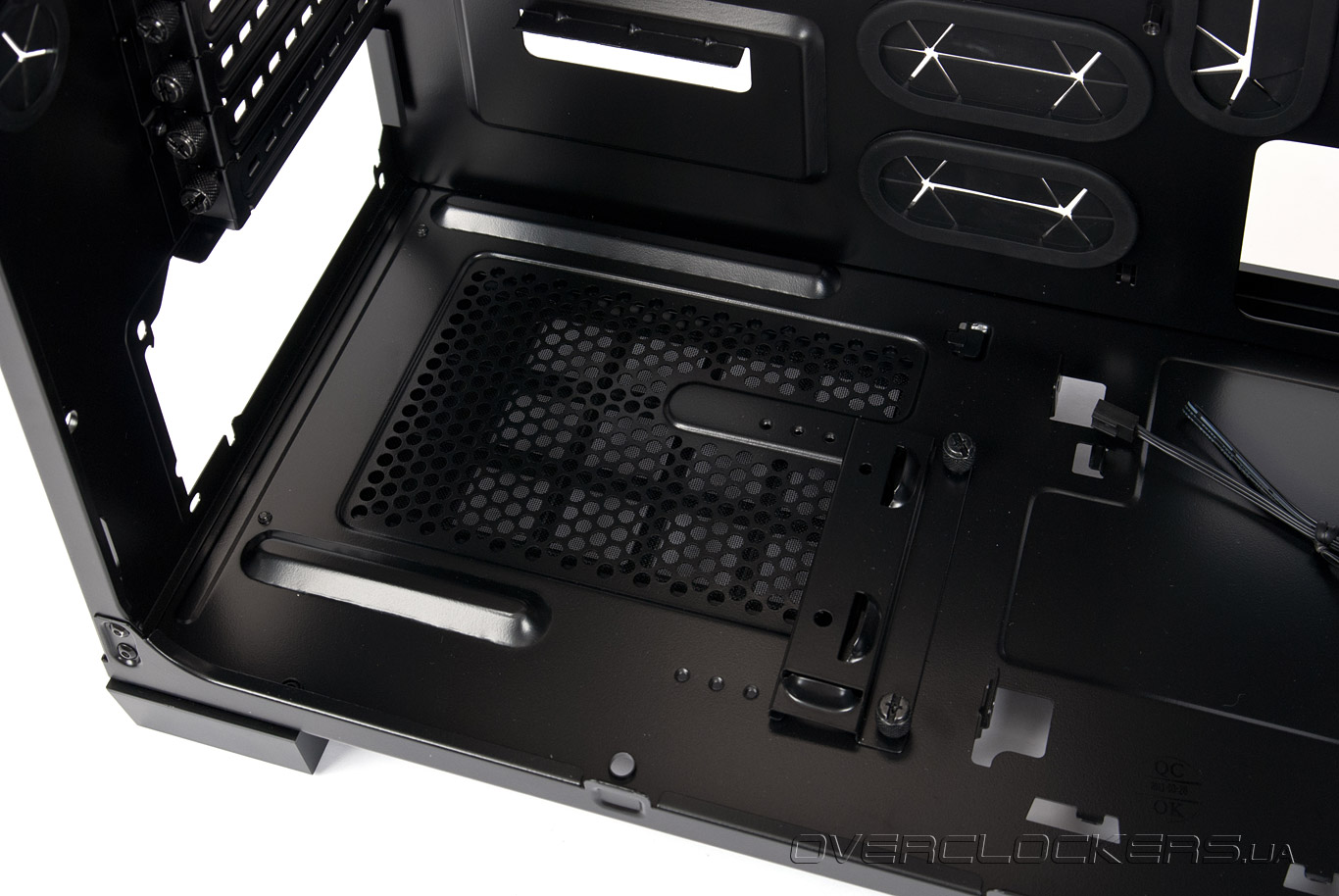

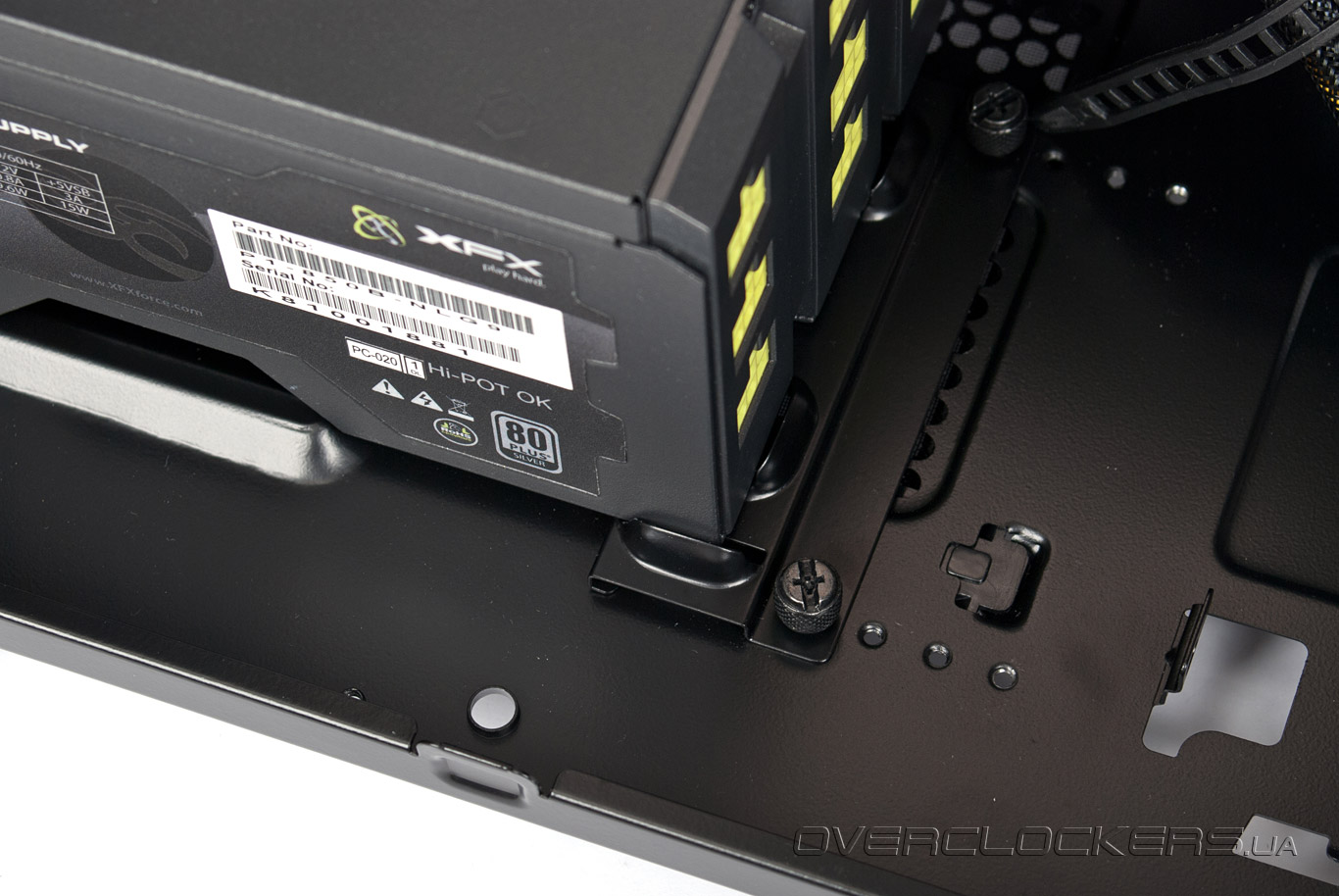

Для установки блока питания нестандартных размеров в Corsair Obsidian 650D пользователю будет необходимо не только прикрутить четыре винтика на задней стенке корпуса, но и установить специальную рамку для поддержки БП в нужное положение. Таким образом, даже самый мощный блок питания будет чувствовать себя вполне комфортно, и издавать меньше шума и вибраций.

Corsair Obsidian 650D

Corsair Obsidian 650D

Как мы уже упоминали выше, если источник питания установлен вентилятором вниз, а значит, забирает холодный воздух из-под дна корпуса, производителем рекомендуется установить комплектный пылевой фильтр.

Corsair Obsidian 650D

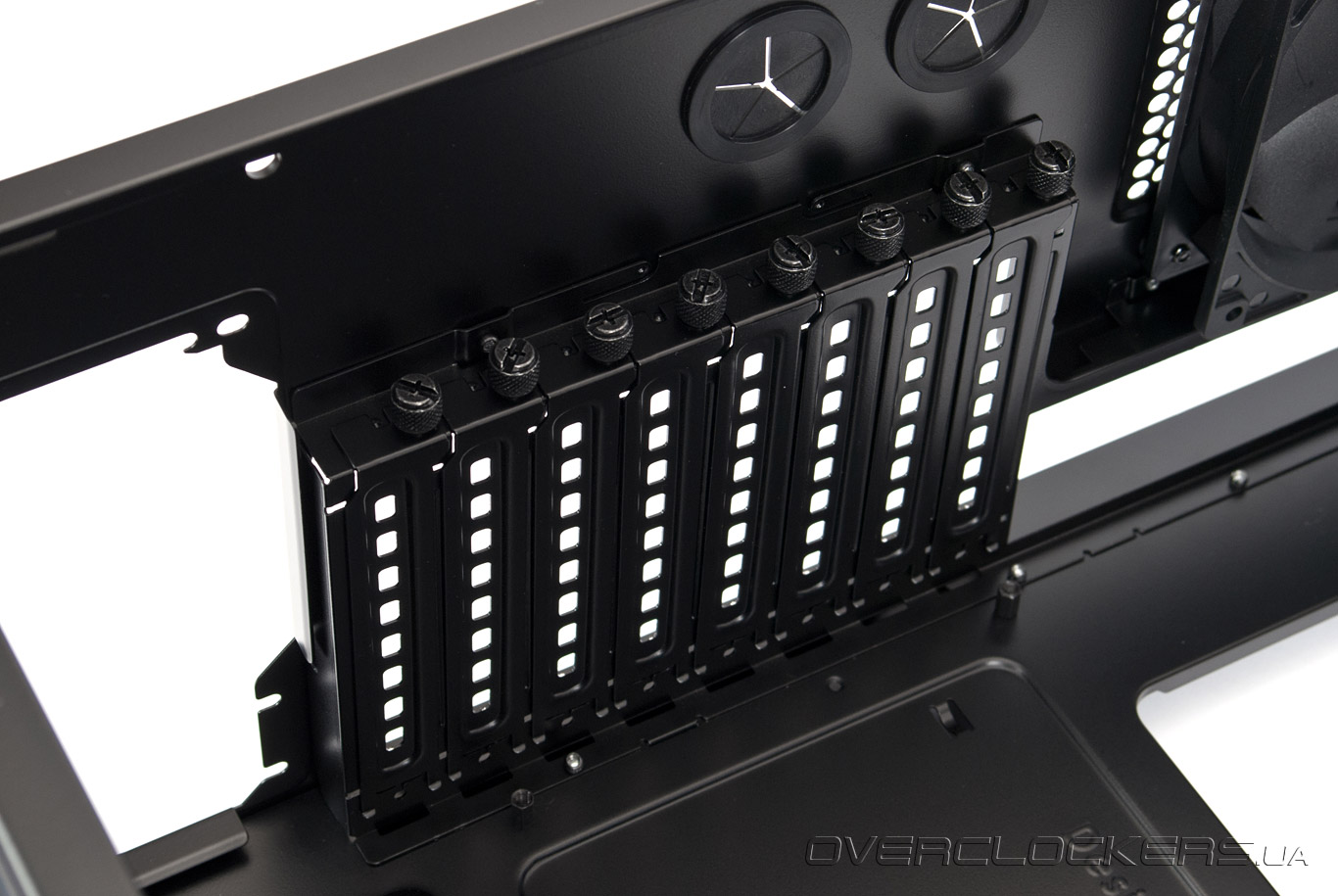

Карты расширения крепятся стандартным проверенным способом с помощью винтиков с накатанной головкой. Съемные заглушки с вентиляционными отверстиями открашены в черный цвет, как и весь «интерьер» Obsidian 650D.

Corsair Obsidian 650D

Предустановленная система охлаждения корпуса включает три фирменных вентилятора, которые должны обеспечить комфортный температурный режим даже для самых «горячих» современных комплектующих.

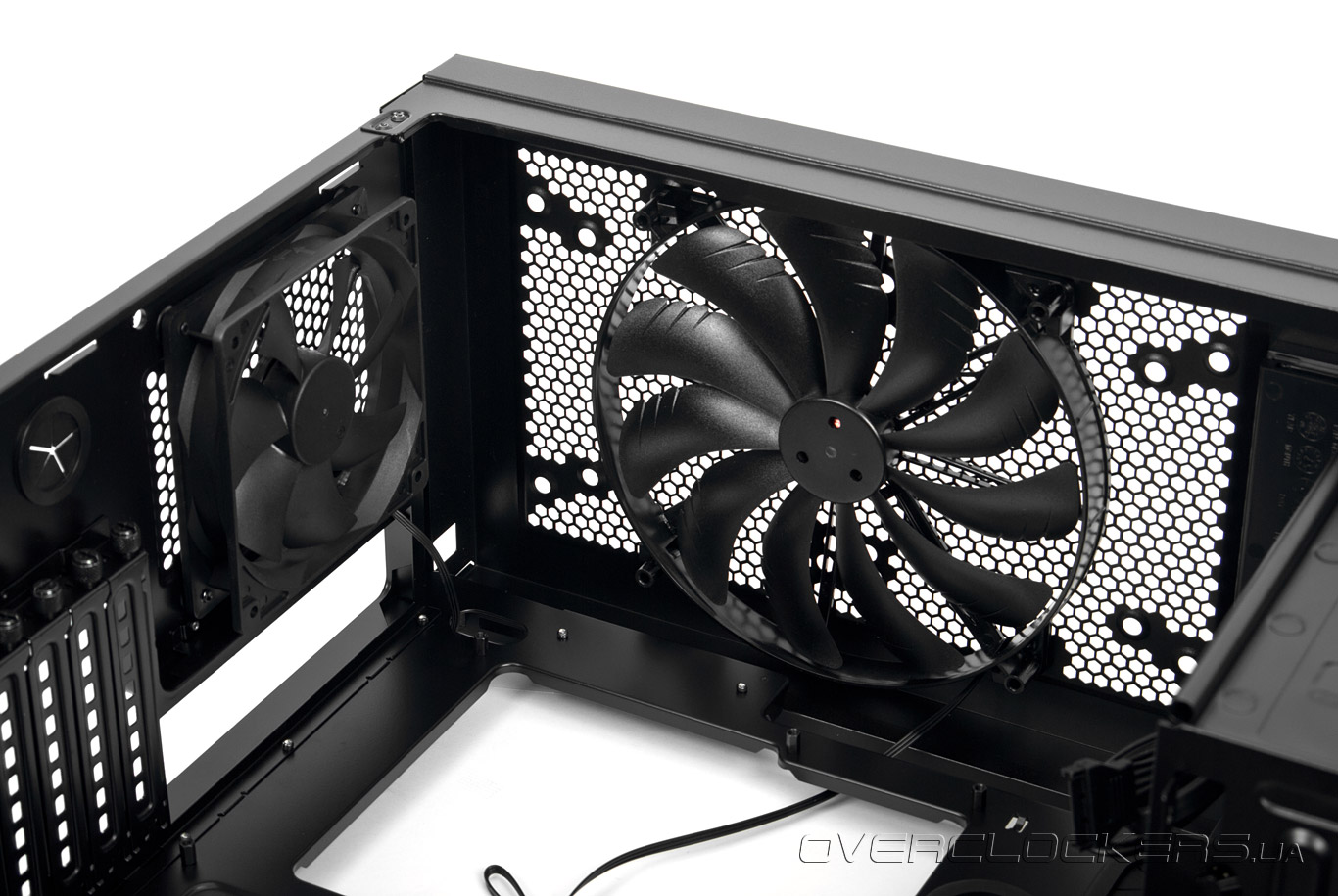

На задней стенке корпуса установлен вентилятор с диаметром крыльчатки 120 мм, выдувающий нагретый воздух за пределы системного блока. Эту же задачу выполняет и 200-мм «пропеллер» на верхней стенке шасси. При желании пользователь может сменить его на два более тихих или производительных решения типоразмера 120 или 140 мм.

Corsair Obsidian 650D

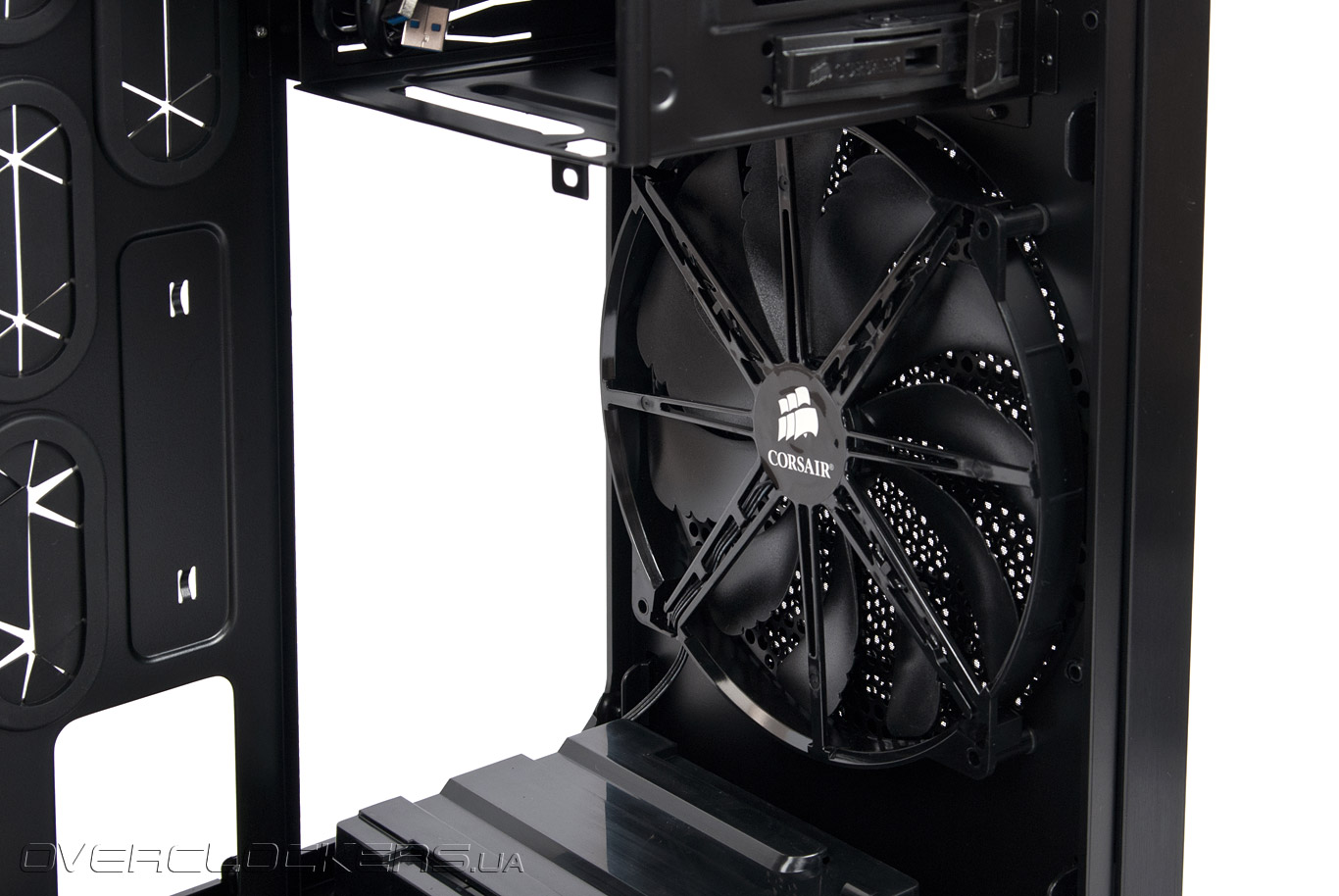

Для охлаждения жестких дисков и забора прохладного воздуха из-за пределов системного блока предназначен 200-мм вентилятор на лицевой стенке корпуса, защищенный съемным пылевым фильтром. Отметим, что в отличие от Graphite 600T, ни один из вентиляторов в тестируемом решении не оснащен подсветкой, что, на наш взгляд, вполне логично с точки зрения общей концепции дизайна Obsidian 650D.

Corsair Obsidian 650D

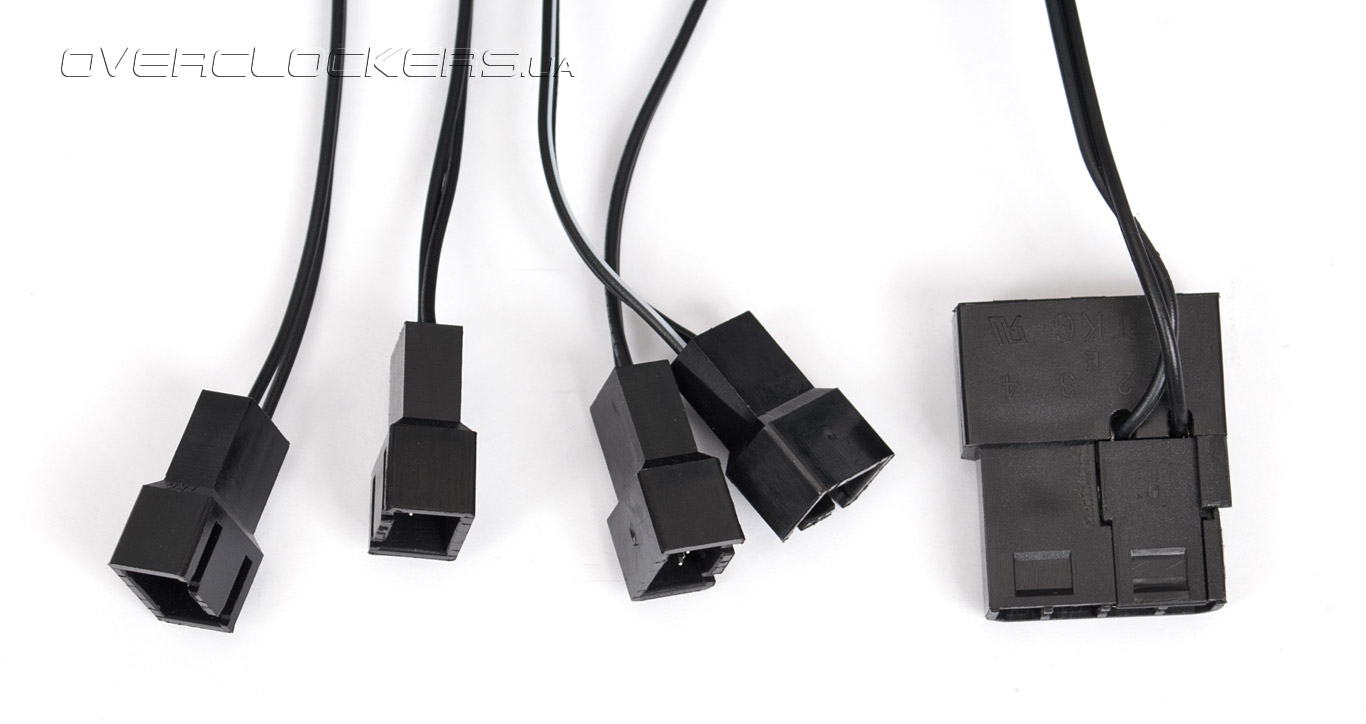

Встроенный реобас, о котором мы упоминали чуть выше позволяет регулировать скорость вращения четырех вентиляторов оснащенных стандартным 3-контактным разъемом.

Corsair Obsidian 650D

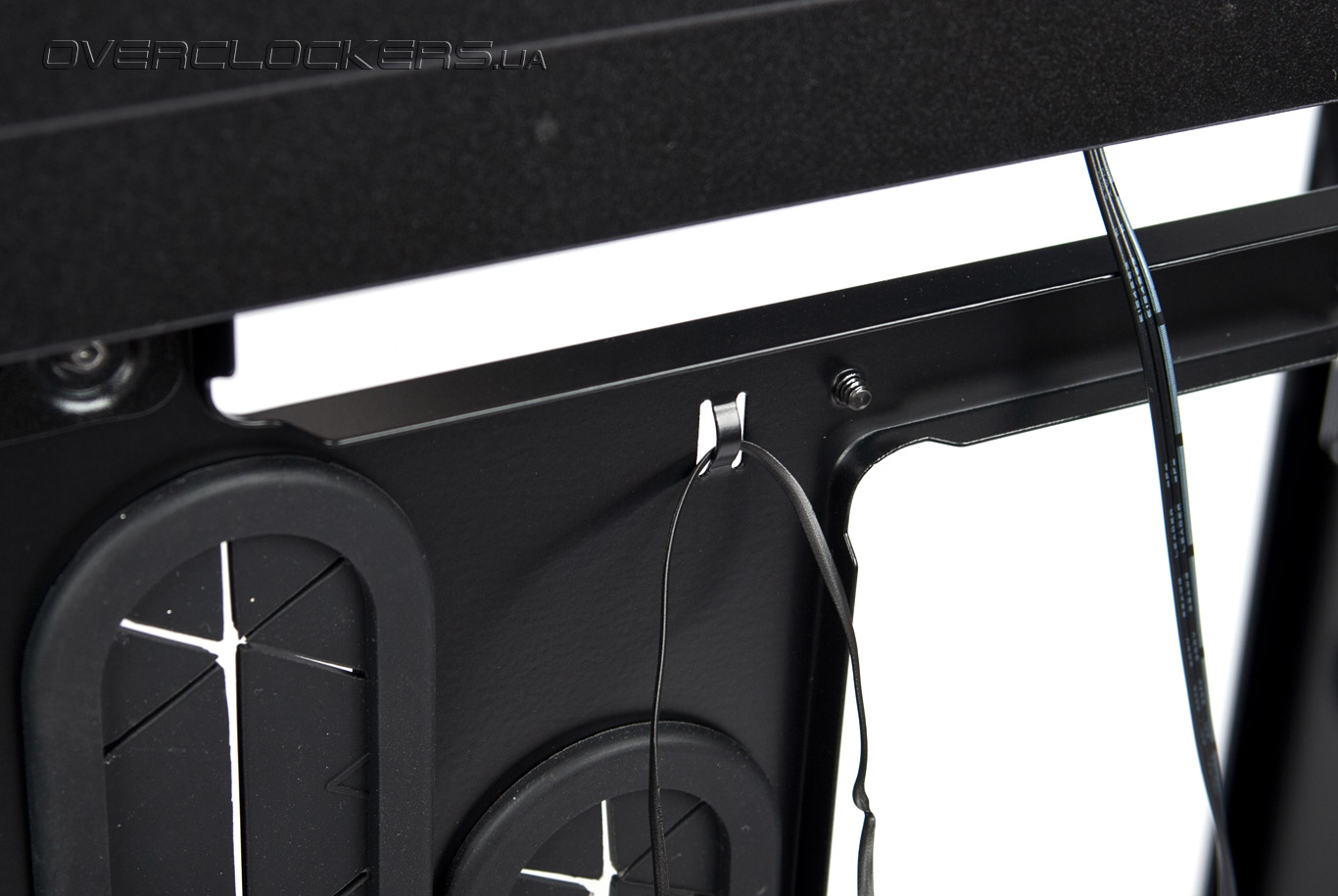

Для удобства прокладки кабелей к контроллеру, в корпусе предусмотрены специальные петельки. К ним же можно крепить и остальные провода.

Corsair Obsidian 650D

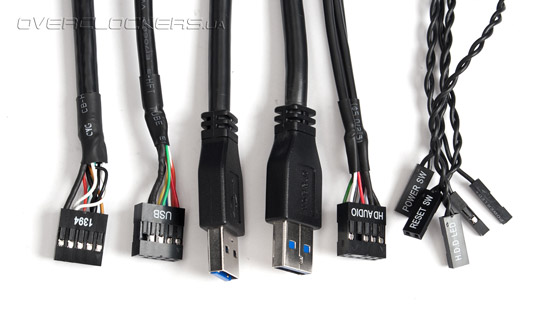

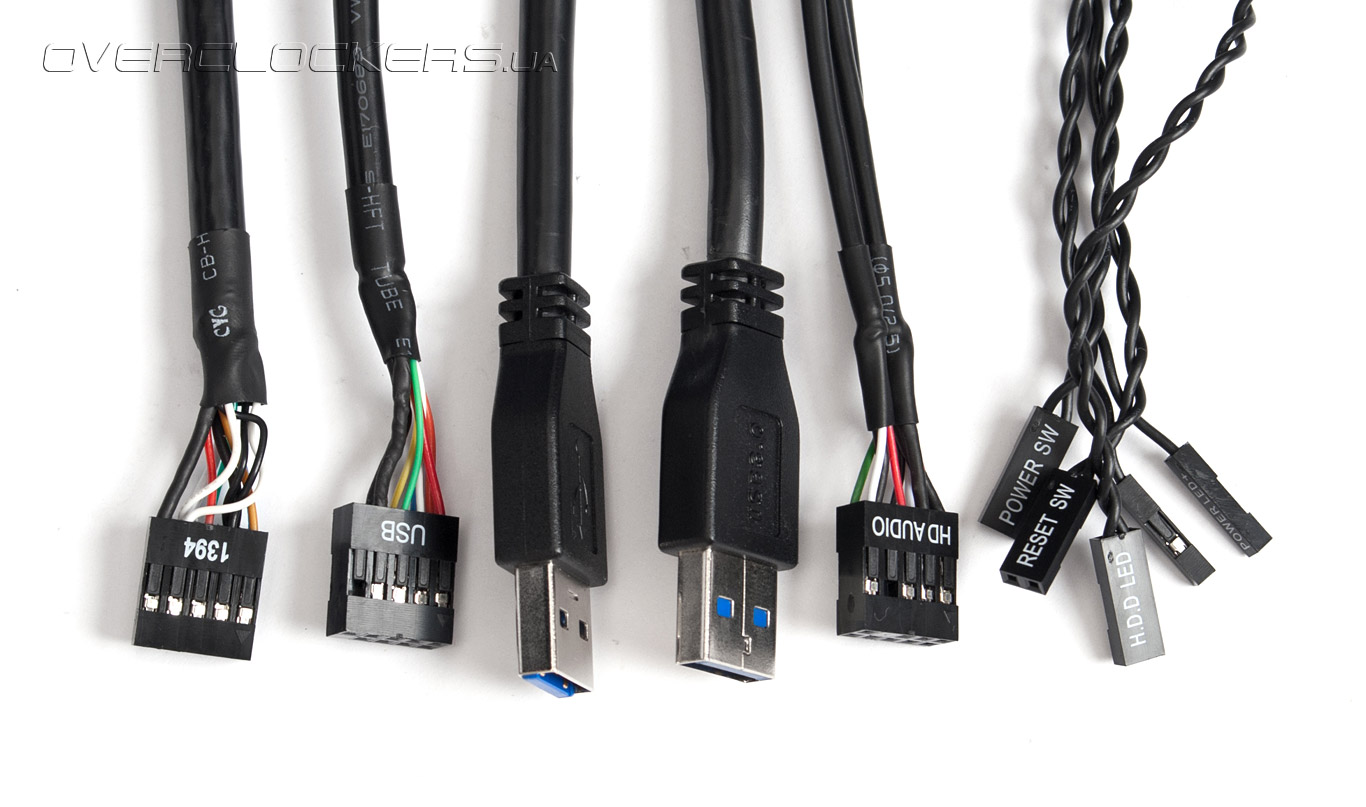

Заканчивая сборку системы, мы подключили к материнской плате шлейфы разъемов и индикаторов на передней панели ввода/вывода. Для функционирования портов USB 3.0, пользователю необходимо будет подсоединить соответствующие кабели непосредственно к разъёмам на задней панели I/O материнской платы.

Corsair Obsidian 650D

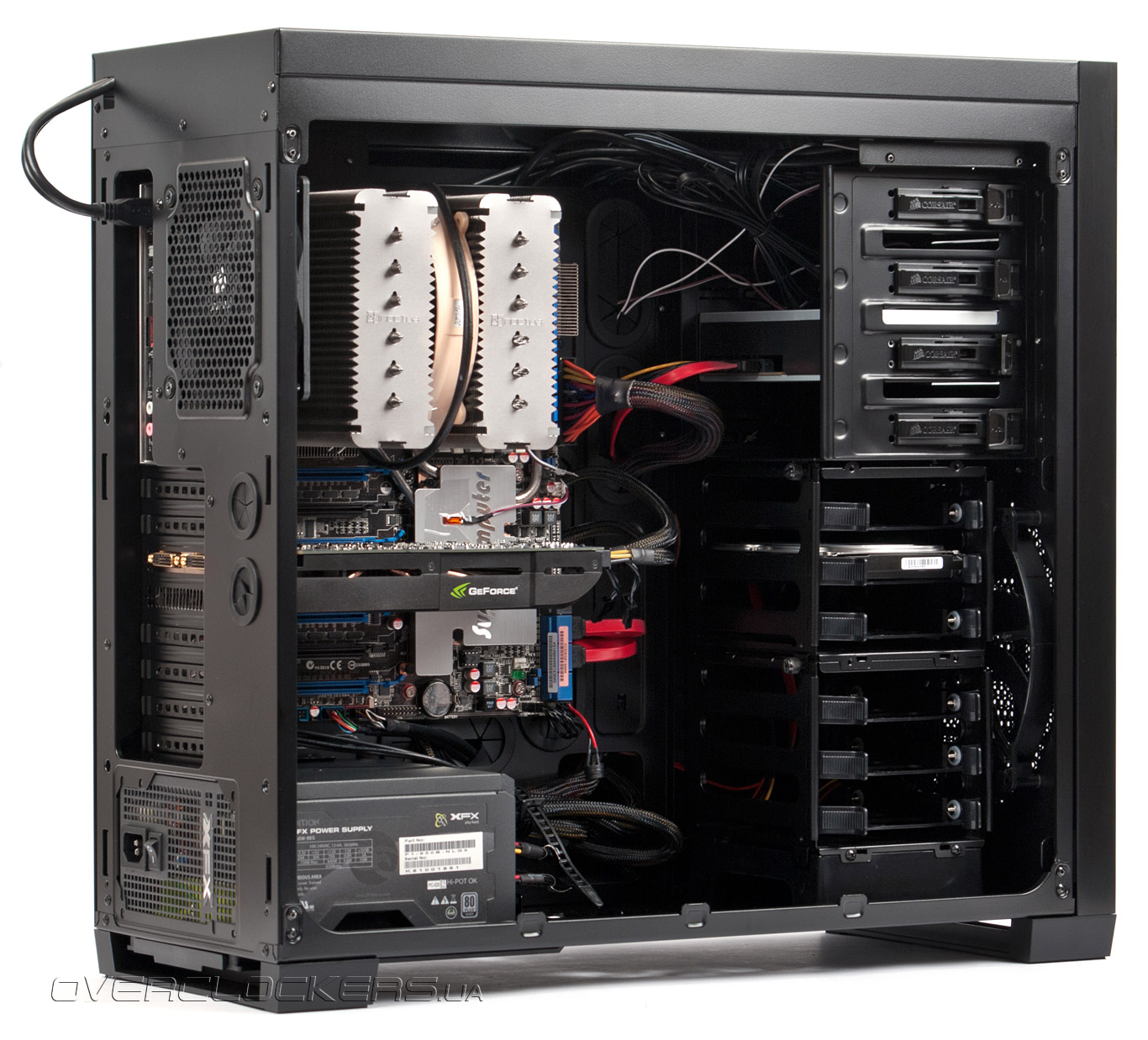

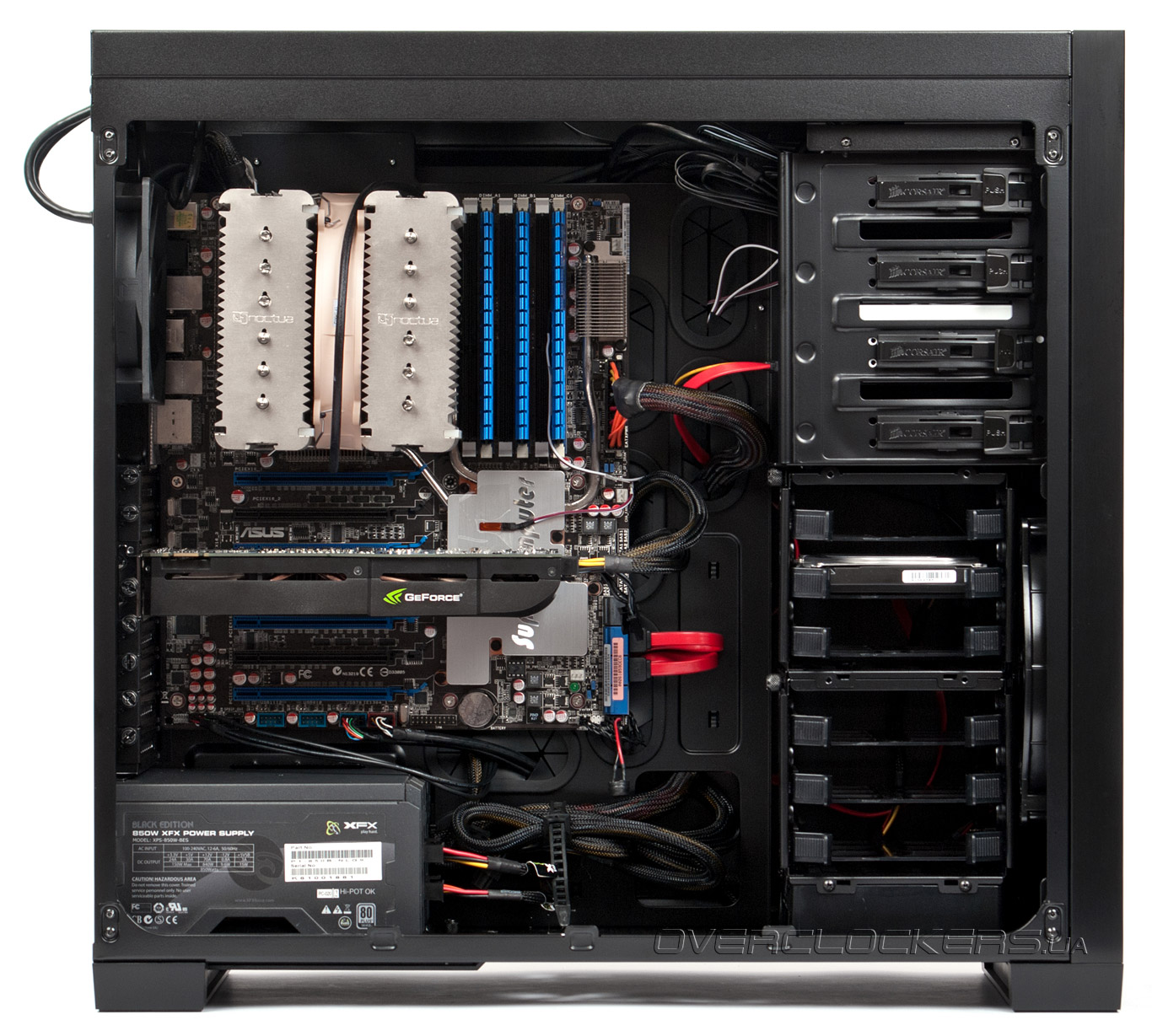

Удобная система укладки кабелей, а также отличная продуманность интерьера корпуса в целом позволили нам с легкостью собрать тестовую систему для того чтобы оценить как корпус покажет себя в работе.

Corsair Obsidian 650D

Условия тестирования

В тестовом стенде были использованы следующие компоненты:
  • процессор: Intel Core i7-975 EE (3,33@4,0 ГГц, 23x175, HT, CPU — 1,4 В, QPI/Vtt — 1,375 В);
  • материнская плата: ASUS P6T7 WS SuperComputer (X58);
  • память: Kingston KHX2000C8D3T1K3/6GX (3x2GB, DDR3-2000@1754 МГц, 174x10, 8-8-8-24-1T);
  • видеокарта: Inno3D GeForce GTX 560 Ti;
  • кулер: Noctua NH-D14 (один вентилятор на 140 мм);
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: XFX XPS-850W-BES (850 Вт).
  • операционная система: Windows 7 Home Premium x64.
Учитывая тот факт, что в Obsidian 650D производителем предустановлено сразу три вентилятора, а к тому же еще и контроллер скорости их вращения, мы провели тестирование в трех режимах:
  • в первом случае были подключены все три вентилятора;
  • для второго режима мы отключили верхний 200-мм вентилятор, выбрасывающий горячий воздух за пределы корпуса;
  • еще одним вариантом тестирования стало отключение тылового вентилятора также работающего на выдув.
Во всех случаях скорость вращения вентиляторов была установлена на минимум с помощью комплектного реобаса, для оценки эффективности системы охлаждения при минимальном уровне шума.

Corsair Obsidian 650D

Тестирование проводилось в среде Windows 7 Home Premium x64. В качестве стресс-теста для процессора, чипсета и памяти использовалась программа OCCT 3.1.0, а прогрев видеокарты осуществлялся при помощи бенчмарка Devil May Cry 4. Для жесткого диска использовалось копирование папки с различной информацией, общим объемом в 10 гигабайт, с одного раздела на другой. Показания температуры процессора снимались программой Core Temp 0.99.8, винчестера — Everest, с помощью MSI Afterburner 2.1.0 мы фиксировали температуру GPU. Для снятия температуры модулей памяти и радиатора на плате использовалась панель с датчиками Scythe Kaze Master Pro. Температура в помещении составляла около 25 °C.

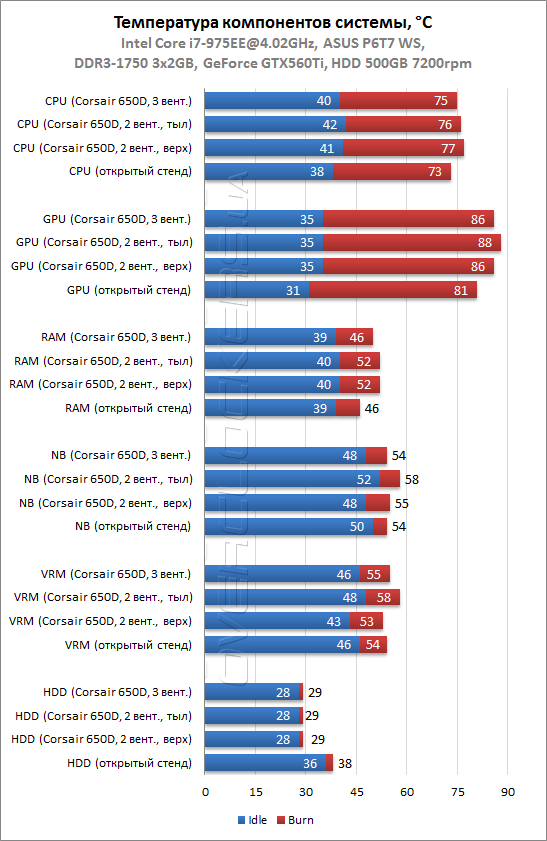

Результаты тестирования

Результаты тестирования Corsair Obsidian 650D

Система охлаждения Corsair Obsidian 650D не хватает звезд с неба, однако, если все три комплектных вентилятора подключены, большинство компонентов системы чувствуют себя вполне комфортно даже при высоких нагрузках. Тяжелее всего в процессе тестирования пришлось видеокарте, так как она лишена какого-либо дополнительного обдува, а вот температура жестких дисков не превышала и 30 градусов благодаря фронтальному 200-мм вентилятору. Переключение скорости вращение комплектных охладителей на максимум позволяет выиграть еще несколько градусов, однако платой за это будет повышение уровня шума издаваемого системой. Интересно, что в сравнении с Corsair Graphite 600T, который имеет очень схожее внутренне устройство, герой нашего сегодняшнего обзора показал несколько лучшие результаты, что, возможно связано с применением большего количества металлических элементов в дизайне шасси.


Выводы

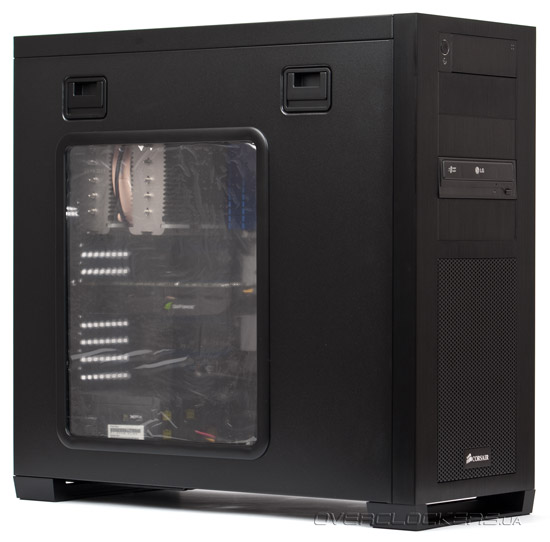

Corsair Obsidian 650D произвел на нас действительно хорошее впечатление. Это решение обладает не только стильным и лаконичным дизайном, который так понравился многим еще со времен анонса первого представителя линейки Obsidian, но и богатой функциональностью.

Corsair Obsidian 650D

Опытный пользователь оценит отличную расширяемость корпуса и богатый функционал, который включает встроенный четырехканальный реобас и карман для подключения внешнего накопителя. Энтузиасты систем водяного охлаждения также не останутся разочарованы, ведь корпус вполне готов вместить СВО среднего уровня. Если же вы планируете использовать воздушное охлаждение, то стоит лишь заранее продумать охлаждение видеоускорителей, которым в Obsidian 650D приходится довольно «жарко». В остальном 650D отлично подходит для построения современной системы с производительным центральным процессором и массивом из нескольких накопителей.
