Разведка боем. Обзор корпуса Cooler Master Storm Scout 2

Компания Cooler Master имеет заслуженную репутацию ведущего производителя корпусов и систем охлаждения для ПК. К сожалению, ее продукты редко появляются в нашей лаборатории. Но когда это происходит, можно с уверенностью утверждать, что новинка действительно стоит внимания. Без дальнейших предисловий представляем Cooler Master Scout 2 — полностью обновленную и улучшенную версию некогда популярного игрового корпуса Scout.

Cooler Master Storm Scout 2

Корпус существует в трех вариантах:
  • Полностью черный внутри и снаружи Scout 2, который, собственно, достался нам на тест.
  • Белый снаружи и черный внутри — Scout 2 Ghost White.
  • С черным интерьером и внешней серой окраской под ружейный металл — Scout 2 Gunmetal Grey.
Данное шасси относится к CM Storm — элитной серии продуктов Cooler Master, ориентированных на игроков.


Характеристики

Модель Cooler Master Scout II
Тип корпуса Middle-Tower
Размеры, мм 513 (В) x 230 (Ш) x 518 (Г)
Материал Сталь (0,8 мм), пластик
Вес, кг 8,3
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25" 3
Устройства 3,5" внешние
Устройства 3,5" / 2,5" внутренние 7 / 2 (через адаптер в 3,5" отсек)
Поддерживаемое количество карт расширения 7
Вентиляторы фронтальный — 2 х 120 мм / 1 х 140 мм
тыловой — 1 х 120 мм (установлен)
верхний — 2 х 120 мм
нижний — 1 х 120 мм
боковой — 2 х 120 мм
внутренний — 1 х 120 мм
Интерфейсные разъемы 2x USB 2.0, 2x USB 3.0, микрофонный вход и выход на наушники
Прочее Ручка для переноски, клавиша отключения подсветки


Упаковка и комплект поставки

Корпус поставляется на рынок в очень стильной и красивой коробке. Фронтальная полиграфия вызывает прямые ассоциации с военной тематикой.

Cooler Master Storm Scout 2

На тыльной стороне упаковки содержатся изображения корпуса и детальные характеристики его достоинств на восьми языках. Для внутренней защиты от повреждений используется привычный полиэтиленовый пакет и два пенопластовых демпфера. Габариты коробки 280 х 565 х 560 мм. Вес 10 кг. По бокам вырезаны ручки для переноски.

Cooler Master Storm Scout 2

Комплект аксессуаров содержится в обычной картонной коробке, зафиксированной в отсеке для жестких дисков. В набор входят: стойки для материнской платы, рельсы для установки HDD, динамик, кабельные стяжки, 30 винтов для крепления комплектующих и восемь длинных винтов для передних вентиляторов. Очень подробная и наглядная инструкция по сборке написана на 21 языке (с русским включительно).

Cooler Master Storm Scout 2

Кроме того, в наборе есть еще одна приятная мелочь, которая все чаще встречается в современных шасси для энтузиастов. Это переходник под крестовую отвертку, предназначенный для удобного монтажа (а скорее даже — демонтажа) стоек материнской платы.

Cooler Master Storm Scout 2



Внешний вид

Наиболее привлекательной частью в дизайне Scout 2 является трехсекционная ручка, расположенная на верхней панели и напоминающая в профиль рукоятку винтовки HK XM8. Можно с уверенностью сказать, что эта деталь экстерьера заставит екнуть сердце всех любителей «стрелялок» на военную тематику. Если отвлечься от маркетинга и попытаться оценить внешность более объективно, то все равно можно назвать ее великолепной. Прямые и закругленные линии сочетаются между собой, строгость гармонирует с футуристическим видом и даже черный классический цвет покраски не выглядит скучным. Перед нами тот случай, когда баланс в дизайне выдержан отлично.

Cooler Master Storm Scout 2

Начнем с верхней панели. Как уже было сказано выше, самым выделяющимся элементом является прорезиненная ручка. Она служит не только декоративным элементом, за нее действительно можно переносить полностью укомплектованный корпус. Обвязка вокруг рукоятки пластиковая, при необходимости ее можно снять, хотя это и не просто.

Cooler Master Storm Scout 2

Под ручкой находится пластиковая панель, выполненная в виде шестиугольников и имеющая дополнительную сетку с мелкой перфорацией. Она закреплена изнутри корпуса шестью защелками и легко снимается. Маленькая треугольная стрелочка спереди указывает правильное направление монтажа. За этой крышкой находится место для установки двух 120-мм вентиляторов.

Cooler Master Storm Scout 2

Органы управления ПК вынесены на переднюю часть верхней панели. У основания рукояти расположены: клавиша включения подсветки для двух вентиляторов, кнопки запуска и перезагрузки системы. За сдвижной крышкой, предназначенной для защиты от пыли, спрятаны аудио-разъемы, два USB 3.0 и два USB 2.0. Еще ниже находится индикатор активности жестких дисков красного цвета.

Cooler Master Storm Scout 2

Передняя панель значительно выдается из корпуса вперед. Большую часть ее площади занимает перфорированная решетка, за которой находится еще более мелкая сетка пылевого фильтра. За ней, в дополнение, есть сотовая пластиковая решетка для фокусировки потока воздуха. С нашей точки зрения такая конструкция создает обилие препятствий для воздушного потока и негативно влияет на эффективность охлаждения. С другой стороны выглядит красиво и снижает скорость накопления пыли. В верхней части находятся три заглушки для устройств 5,25”. Для их извлечения фронт нужно будет снять. Сделать это легко — достаточно взяться за вырез снизу и потянуть на себя. Фронтальная панель держится на шести пластиковых креплениях типа «тюльпан».

Cooler Master Storm Scout 2

Внизу расположен фирменный логотип «CM Storm».

Cooler Master Storm Scout 2

Правая панель — глухая, но имеет оригинальную выштамповку, которая решает одновременно две проблемы. Во-первых, повышается жесткость стенки, и, во-вторых, значительно больше места появляется для укладки проводов за поддоном.

Cooler Master Storm Scout 2

Левая панель имеет выштамповку, на которую вынесено дымчатое окно и два посадочных места под 120-мм вентиляторы. Следует отметить, что вертушки размещены очень удачно. Из-за низкой посадки их верхняя грань попадает в район четвертого слота расширения. То есть, ровно под современные видеоадаптеры, которые обычно занимают второй-четвертый слот. Поэтому, при работе на вдув, холодный воздух будет поступать к видеокарте напрямую, а не мешать ее выхлопу, создавая воздушную заслонку сверху, как мы наблюдали это в подавляющем большинстве корпусов. Расположение окна также можно считать удачным — оно покажет наблюдателю ровно то, что нужно. Единственный недостаток — на боковине нет пылевых фильтров.

Cooler Master Storm Scout 2

Обе стенки отлично подогнаны к корпусу и имеют прекрасную поперечную жесткость. Закрываются они легко, с гордым щелчком. Ручки в задней части позволяют снять их не менее легко. Винты с накатанной головкой фиксируют боковые панели в закрытом положении.

Cooler Master Storm Scout 2

Задняя панель Scout 2 в целом стандартная для корпусов с нижним расположением блока питания, но имеет пару особенностей.

Cooler Master Storm Scout 2

В верхней части находятся два прорезиненных отверстия для шлангов СВО диаметром 25 мм. За сотовой решеткой, установлен единственный комплектный 120-мм вентилятор с отключаемой подсветкой красного цвета. Другие типоразмеры здесь не поддерживаются.

Cooler Master Storm Scout 2

Слотов для карт расширения семь, все закрыты глухими многоразовыми заглушками. Восьмой слот находится сбоку, комплектная планка в нем предназначена для закрепления проводов периферии, и позволяет избежать повреждения разъемов материнской платы при случайном «выдергивании» кабелей. Боковая планка расширения зафиксирована винтом с накатанной головкой.

Cooler Master Storm Scout 2

Отверстия для блока питания предоставляют возможность установить его как вентилятором вниз, так и вверх.

Cooler Master Storm Scout 2

Днище корпуса имеет вентиляционное отверстия для блока питания и посадочное место для 120-мм вентилятора. По какой-то причине, центральное отверстие не закрыто пылевым фильтром, хотя крепления для него предусмотрены. Спереди хорошо виден вырез под фронтальной панелью, куда устремится основная часть пыли, если его не закрыть подручными средствами.

Cooler Master Storm Scout 2

Блок питания закрыт снизу легкосъемным пылевым фильтром.

Cooler Master Storm Scout 2

Ножки корпуса, подбитые мягкой резиной, обеспечивают отличную устойчивость и виброизоляцию. Их высота составляет 10 мм.

Внутреннее устройство

Scout 2 рассчитан на установку плат формата ATX, Micro-ATX и Mini-ITX. Максимальная высота процессорного кулера не должна превышать 162 мм. Максимальная длина плат расширения с корзиной для жестких дисков — 287 мм, со снятой стенкой корзины — 399 мм.

Cooler Master Storm Scout 2

Комплектный 120-мм вентилятор установлен сзади на выдув. Он имеет маркировку A12025-12CB-3JN-F1, силу тока 0,16A при 12 вольтах и скорость вращения 1200 об/мин. Крыльчатка прозрачная, подсветка обеспечивается четырьмя красными светодиодами, установленными по периметру рамки. Для подключения используется два провода. Первый стандартный, трехконтактный.

Cooler Master Storm Scout 2

Второй же является двухконтактным и используется для присоединения вентилятора к кнопке отключения подсветки. Всего таких кабелей с розетками два — один занят задней «вертушкой», второй свободен. Уверены, что энтузиасты смогут найти более интересное применение для них, чем регулировка подсветки.

Cooler Master Storm Scout 2

Семь слотов расширения закрыты многоразовыми невентилируемыми заглушками, каждая из них зафиксирована винтом с накатанной головкой. Из-за того что в боковине шасси нет углубления сбоку, эти винты придется затягивать отверткой под углом, что не очень удобно.

Cooler Master Storm Scout 2

На днище предусмотрены резиновые демпферы, смягчающие вибрации от вентилятора блока питания.

Cooler Master Storm Scout 2

За поддоном необычайно много места. Выштамповка на боковой дверце доводит клиренс до 40 мм, потому проложить провода сзади не составит никакого труда. Три больших выреза для укладки кабелей прорезинены. Над районом блока питания есть отверстие, через которое удобно протягивается аудиокабель с передней панели. В верхней части поддона имеются еще два широких отверстия для шлейфа питания процессора.

Cooler Master Storm Scout 2

Окно для усилительной пластины кулера совпадает с положением всех процессорных сокетов.

Cooler Master Storm Scout 2

Отметим и то, насколько облегчает жизнь сборщику съемная крышка верхней панели. Демонтировав ее, мы получаем полный доступ к памяти, кабелям вентиляторов и питания процессора. Установку верхних вертушек можно проводить при уже собранной системе.

Cooler Master Storm Scout 2

Так выглядит доступ к верхней части материнской платы, когда ПК в сборе, всего несколько моделей корпусов могут похвастать подобной свободой:

Cooler Master Storm Scout 2

Мелкоячеистая сетка легко демонтируется с верхней крышки. Взамен можно установить настоящий фильтр. Или наоборот — ничего не устанавливать, оставив большие отверстия открытыми. Это кардинально улучшит отток горячего воздуха из системы. Единственное, с чем следует соблюдать осторожность — это с пластиковыми лапками крепления. Не следует их силой «забивать» в пазы, лучше аккуратно защелкнуть.

Cooler Master Storm Scout 2

Перейдем к передней панели. Как мы уже упоминали, снять крышку с нее легко, потянув за вырез снизу. Заглушки отсеков 5,25” удерживаются на месте двумя пластиковыми защелками. По способу изготовления они представляют собой тот же «бутерброд», что и основная фронтальная часть — мелкоячеистая сетка, пылевой фильтр, крупные шестиугольные соты.

Cooler Master Storm Scout 2

Спереди можно установить с помощью длинных винтов либо два 120-мм вентилятора, либо один типоразмера 140 мм. В последнем варианте верхняя или нижняя часть корзины останется без обдува.

Cooler Master Storm Scout 2

Установка накопителей в корпус очень проста. В трех отсеках 5,25” в роли креплений выступают уже привычные для корпусов Cooler Master защелки.

Cooler Master Storm Scout 2

Для установки достаточно перевести защелку в положение «открыто», задвинуть устройство до момента совпадения отверстий и вернуть защелку в закрытое положение. Если потребуется фиксация обычными винтами — безотверточные крепления легко снимаются.

Cooler Master Storm Scout 2

Корзина для жестких дисков состоит из двух секций. В нижнее отделение можно установить до трех устройств, и оно намертво закреплено в корпусе. В верхнюю корзину можно установить четыре накопителя. Еще с этой секции можно снять левую стенку, удерживаемую четырьмя винтами, увеличив тем самым возможную длину видеокарты до 399 мм для первого-шестого слотов. Кроме того, на съемной пластине есть посадочные отверстия для внутреннего 120-мм вентилятора.

Cooler Master Storm Scout 2

Для жестких дисков 3,5” используются направляющие со штырьками, установленными в резиновых обоймах. Диск можно ориентировать при установке разъемами в направлениях, как на левую, так и на правую боковую стенку.

Cooler Master Storm Scout 2

В адаптер для устройств форм-фактора 2,5” устанавливается до двух накопителей — снизу и сверху. При этом придется воспользоваться отверткой и маленькими винтами.

Cooler Master Storm Scout 2

Если накопителя два, сначала нужно зафиксировать нижний диск, и только потом верхний. После этой процедуры используются обычные направляющие, и адаптер вставляется в отсек 3,5”. Для каждого накопителя возможно четыре варианта ориентации.

Cooler Master Storm Scout 2

Накопители, установленные в корзину, выглядят следующим образом:

Cooler Master Storm Scout 2

Набор проводов для подключения передней панели к материнской плате стандартный. Но особенно радует то, что вся проводка черного цвета и не будет выделяться на фоне корпуса.

Cooler Master Storm Scout 2

Разъем USB 3.0 имеет коннектор для внутреннего подключения. Все кабеля гибкие и имеют более чем достаточную длину.

Сборка

Сборка системы в этом корпусе приносит удовольствие. Ни одной проблемы в процессе выявлено не было. Подгонка деталей и общее качество изготовления шасси находится на очень высоком уровне. Имеется легкий доступ к любой части системы. Поэтому для тех, кто часто меняет комплектующие, это шасси станет находкой. Больше всего впечатляет нетребовательность к укладке кабелей. Большой запас места за поддоном позволил без заминки закрыть правую дверцу, даже имея вот такой клубок проводки:

Cooler Master Storm Scout 2

Подсветка в корпусе выглядит тускло и практически незаметна при дневном освещении, но в темноте смотрится вполне приятно.

Cooler Master Storm Scout 2



Методика тестирования

Тестовая конфигурация состояла из следующих комплектующих:
  • процессор: AMD A-8 3870K (3,0@3,6 ГГц, 1,464 В);
  • кулер: Noctua NH-C14;
  • материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (2х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • жесткий диск: Western Digital WD1001FALS (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic M12II-620 Bronze (620 Вт);
  • дополнительные вентиляторы: 6 х 120 мм Zalman ZM-F3 FDB;
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK.
Cooler Master Storm Scout 2

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX с 4096 МБ выделенной памяти и MSI Combustor 2.4, на протяжении 20 минут после стабилизации температуры. Нагрузка на жесткий диск производилась с помощью программы Crystal Disk Mark. Температура окружающей среды составляла 23 градуса Цельсия. Скорость вентиляторов процессорного кулера была зафиксирована на 1300 об/мин, чтобы исключить эффект «турбовентиляции», его шум не учитывался. Обороты вентиляторов видеокарты зафиксированы на 1/4 от максимальных, создаваемый шум минимальный. Пиковое энергопотребление системы составило 316 Вт. Тестирование проводилось в двух режимах:
  • Скорости семи корпусных 120-мм вентиляторов установлены на отметке 1000 об/мин. Уровень шума от них при этом был выше среднего.
  • Скорости семи корпусных 120-мм вентиляторов установлены на отметке 600 об/мин. Уровень шума ниже фонового в помещении.

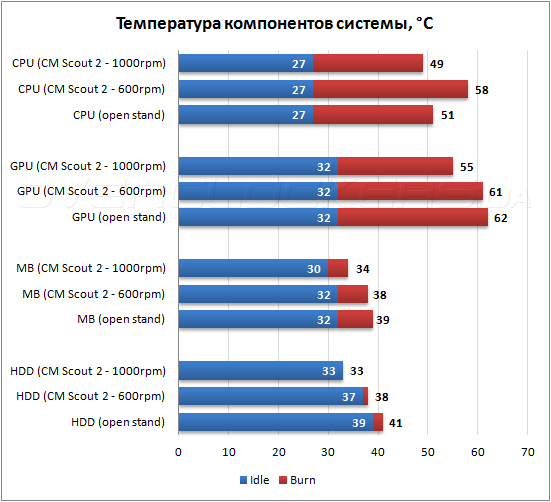

Результаты тестирования

Тестирование Cooler Master Storm Scout 2

Тест системы охлаждения подтвердил наши опасения касательно чрезмерного количества препятствий для движения воздуха. При 1000 об/мин корпусных вентиляторов Storm Scout 2 легко обходит открытый стенд по всем параметрам. Но, при снижении скорости вертушек до бесшумных 600 об/мин, система охлаждения корпуса приближается вплотную к открытому стенду по эффективности. А в случае с температурой процессора разрыв становится просто титаническим в пользу открытого стенда. Последнее объясняется отчасти спецификой Noctua NH-C14, которой не хватает воздуха в силу близости к боковой панели. Но основными причинами повышения температур можно считать слишком мелкие отверстия в верхней и фронтальной панелях, а также конструкцию корзины жестких дисков. Вентиляторам на низких оборотах не хватает давления, чтобы их продуть. Тем не менее, в целом имеем весьма положительный результат.


Выводы

Cooler Master Storm Scout 2 имеет отличный дизайн, высокое качество изготовления и подгонки деталей, хорошую покраску, продуманный интерьер и экстерьер. Это шасси подойдет для установки подавляющего большинства современных компьютерных комплектующих. В стоковом варианте корпус представляет собой разумный компромисс между качеством охлаждения и уровнем шума, причем доработка его как в одном, так и в другом направлении не составит большого труда. В целом этот продукт имеет только два недостатка. Первый — это не очень хорошее охлаждение при низких оборотах вентиляторов. Второй заключается в ценовой политике. В Украине прямыми конкурентами по цене для Scout 2 являются такие признанные гранды охлаждения от самой Сooler Master как HAF 922, HAF 932, HAF XM. И тут встанет извечная дилемма сердца и разума — выбрать ли гармоничный и красивый продукт или же избрать голую эффективность.

Cooler Master Storm Scout 2 Выбор редакции: оригинальный дизайн
