Не знаю как нашим читателям, но лично мне было очень жаль, что серия корпусов Cooler Master HAF снята с производства. И долгое время в ассортименте компании не появлялось ничего похожего на HAF хотя бы отдаленно. Лучик надежды забрезжил, когда на горизонте засиял, переливаясь лучами RGB спектра, MasterCase H500P, но и там все было не очень однозначно с вентиляцией из-за акриловой передней панели. Этот же момент отмечали и многие другие обозреватели, и СМ прислушался к общему мнению, выпустив сначала модели с классической фронтальной сеткой, а затем и полностью переработанные в плане дизайна шасси. А спустя полгода в продажу вышел MasterCase H500, который, слегка забегая наперед, можно без сомнения считать возрождением линейки HAF, пусть и под другим названием. Наверное, ни у кого не осталось сомнений, что именно это шасси и является основным предметом данного обзора.
Характеристики
| Модель | Сooler Мaster MasterCase H500 |
|---|---|
| Страница продукта | coolermaster.com |
| Тип корпуса | Midi-Tower |
| Размеры, мм | 502 (В) x 228 (Ш) x 525 (Г) |
| Материал | Сталь, стекло, пластик, акрил |
| Вес, кг | 8,8 |
| Цвет | Черный / Серый |
| Форм-фактор | ATX, MicroATX, Mini-ITX |
| Устройства 5,25″ | – |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 2 / 2 (2,5″ диски можно ставить вместо 3,5″) |
| Поддерживаемое количество слотов расширения | 7 |
| Вентиляторы | передние — 3 х 120 мм или 2 х 200 / 140 мм (2 х 200 мм установлены) верхние — 2 х 120 / 140 мм или 1 х 200 мм (опционально) задние — 1 х 120 мм (установлен) |
| Интерфейсные разъемы | 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Боковая панель из 4-мм закаленного стекла, RGB подсветка двух передних 200-мм вентиляторов, пульт управления RGB подсветкой в комплекте, Пылевые фильтры впереди и снизу, магнитный пылевой фильтр сверху, сменная передняя акриловая панель |
| Рекомендованная стоимость, $ | 100 |
Упаковка и комплект поставки
Шасси поставляется в простой картонной коробке с монохромной полиграфией на бортах. На ней есть вся необходимая информация и изображения продукта. Внутренняя защита от повреждений обычная — демпферы из пенопласта и пластиковый пакет. Ручки для переноски присутствуют.

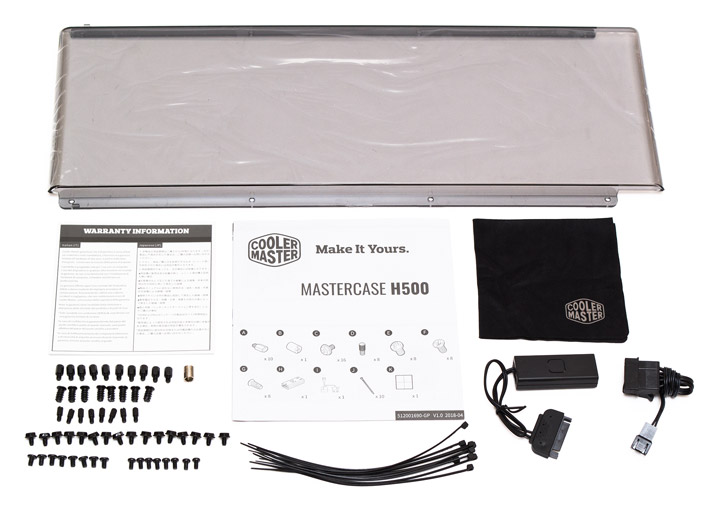

В набор запчастей входит:
- инструкция по сборке ПК;
- лист с информацией о гарантии;
- фланелевая ткань для протирания бокового стекла;
- пульт управления RGB подсветкой;
- металлический переходник под крестовую отвертку для монтажа стоек материнской платы;
- переходник с «молекса» на трехконтактный разъем для подключения вентилятора;
- десять одноразовых пластиковых стяжек для кабелей;
- сменная акриловая накладка передней панели (ее можно поставить вместо металлической сеточки);
- 10 стоек материнской платы;
- восемь шурупов для вентиляторов;
- восемь винтовых шпилек для крепления SSD;
- 16 винтов для материнской платы, блока питания или карт расширения;
- восемь винтов для фиксации 3,5″ жестких дисков;
- восемь винтов для фиксации 2,5″ накопителей.
Внешний вид

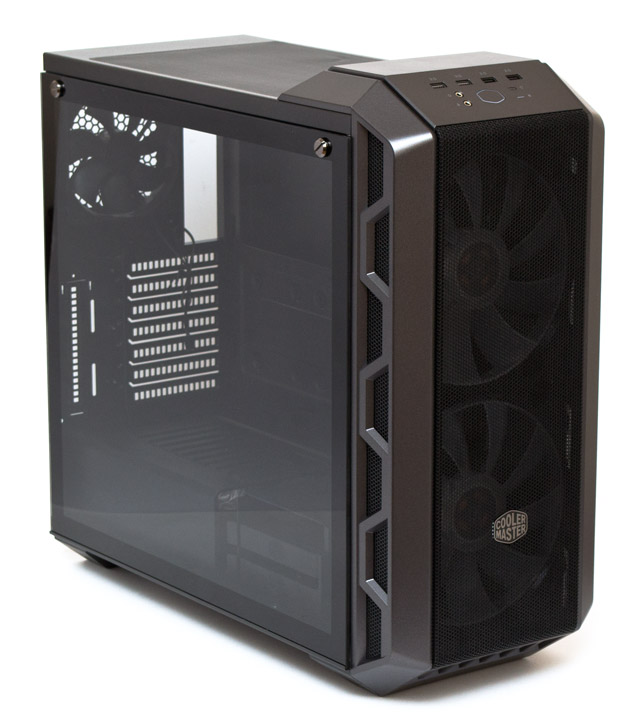

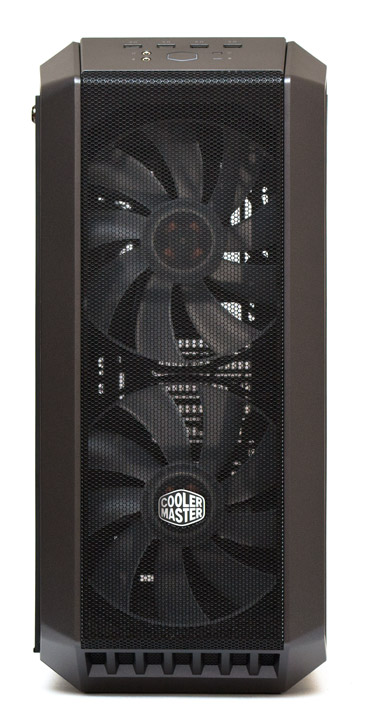

Дизайн Сooler Мaster MasterCase H500 довольно строгий и сдержанный на вид. В раскраске преобладает черный цвет, а наиболее выдающаяся внешне передняя панель сделана из пластика, окрашенного в серый «ружейный металл». Большую часть фронта занимает черная вентиляционная металлическая решетка с мелкими сотами, за которой видны два огромных вентилятора. Логотип компании наклеен ровно напротив центральной части ротора нижнего пропеллера.

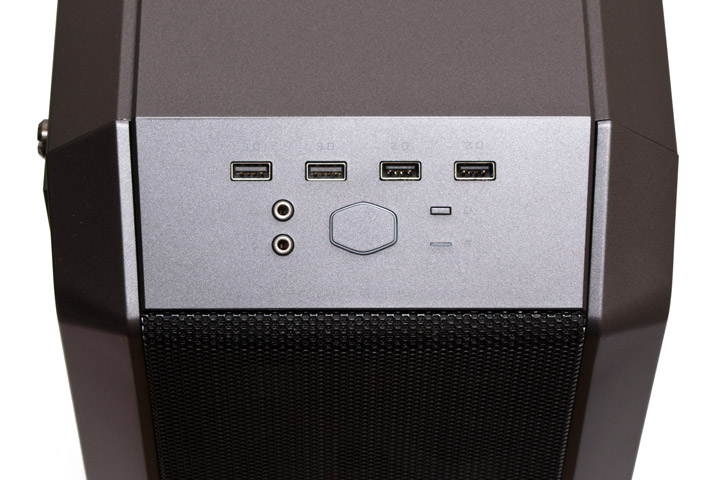

Внешние разъемы расположены вверху на наклонной панели. Тут есть два порта USB 3.0 и еще два порта USB 2.0, расположенных в одну линию и разнесенных на достаточное расстояние друг от друга. По центру находится шестиугольная клавиша старта системы, с белым индикатором питания, встроенным по периметру. Слева от нее сделаны два 3,5-мм разъема аудио для микрофона и наушников. А справа приютилась миниатюрная кнопка перезагрузки ПК, под которой расположен такой же мелкий белый индикатор активности накопителей.

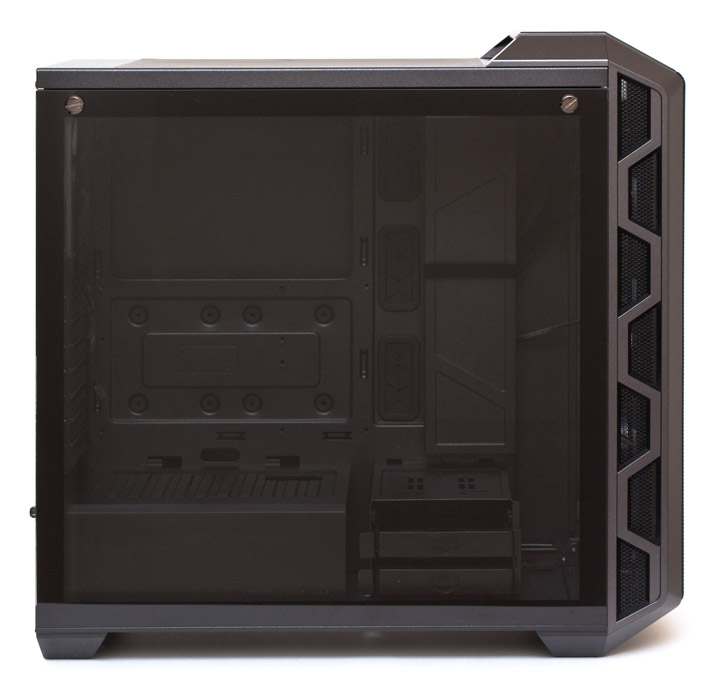

Левая боковая панель полностью сделана из каленого стекла. Удерживается она приклеенной металлической направляющей снизу и двумя плоскими винтами сверху. По бокам передней панели есть дополнительные вентиляционные отверстия, закрытые черной мелкоячеистой сеткой, разбавленной декоративной пластиковой «змейкой», которая делит решетку на трапециевидные сегменты.

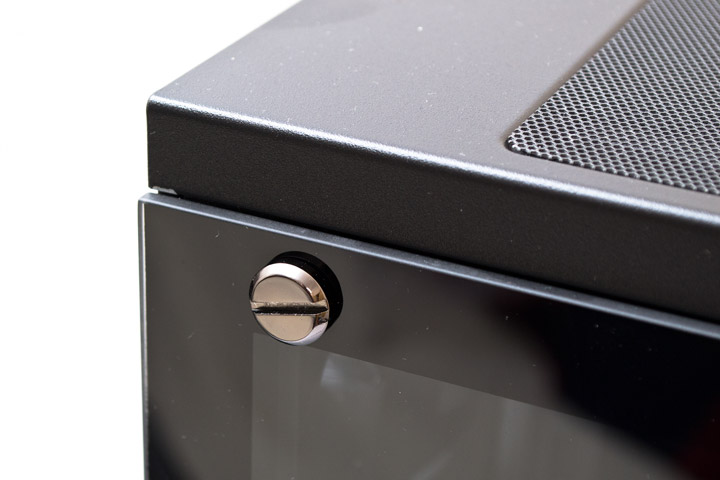

Крепежные винты стекла невысокие и выкручивать их пальцами не очень удобно. Желательно, чтобы под рукой была плоская отвертка или хотя бы крупная монета.

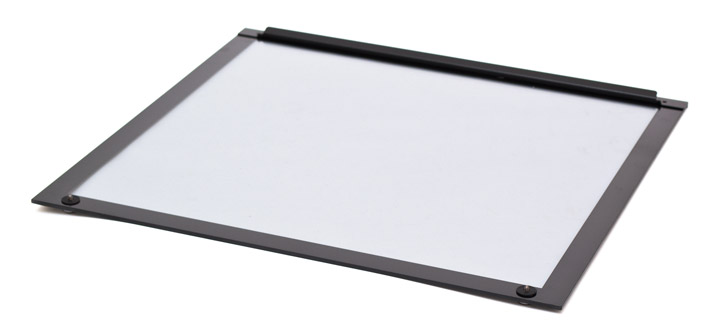

Толщина стекла составляет стандартные 4 мм. По его периметру проходит широкая черная полоса. Само окно слегка тонировано. Под винтами с обеих сторон панели есть резиновые прокладки, потому по поводу царапин можно не беспокоиться.

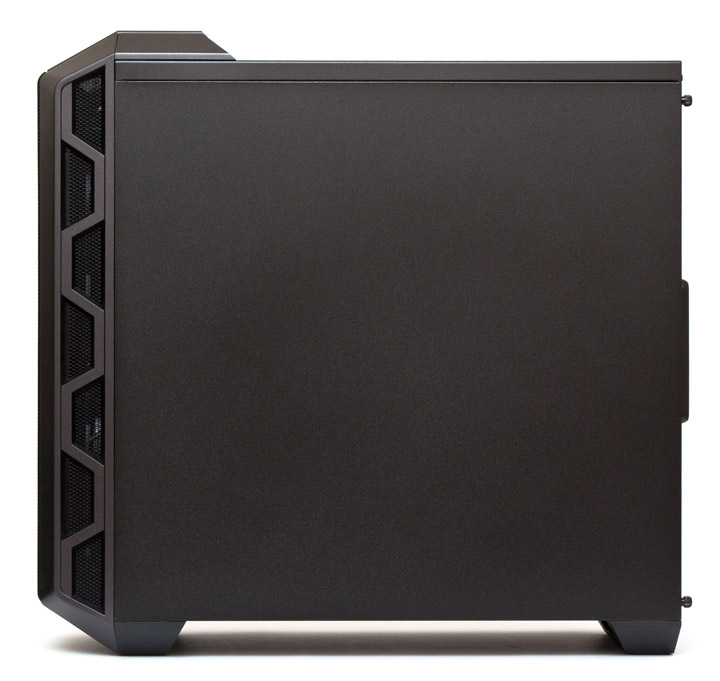

Правая боковая панель ровная, сплошная и металлическая, держится на двух винтах с накатанной головкой, снабжена штампованной ручкой сзади. В передней панели с этой стороны тоже есть вентиляционная решетка.

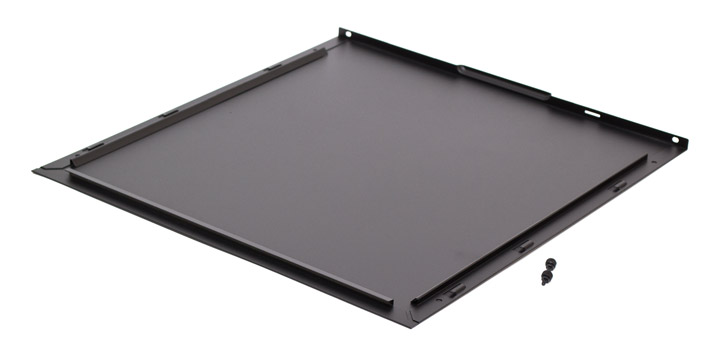

Внутри на правой боковой дверце встроены мощные ребра жесткости. Панель снимается путем сдвигания назад и в сторону.

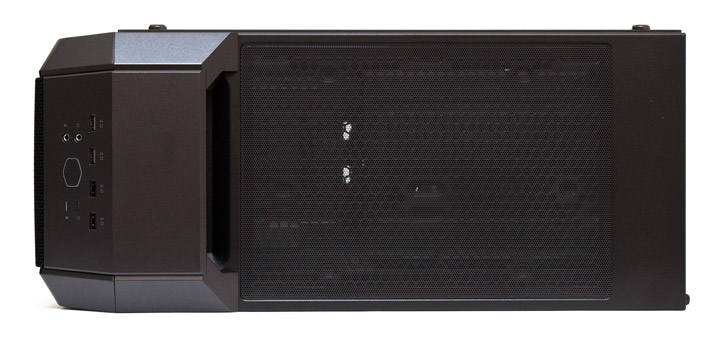

Большая часть верхней панели металлическая, но в передней части есть пластиковый «нарост», на котором размещены внешние порты.

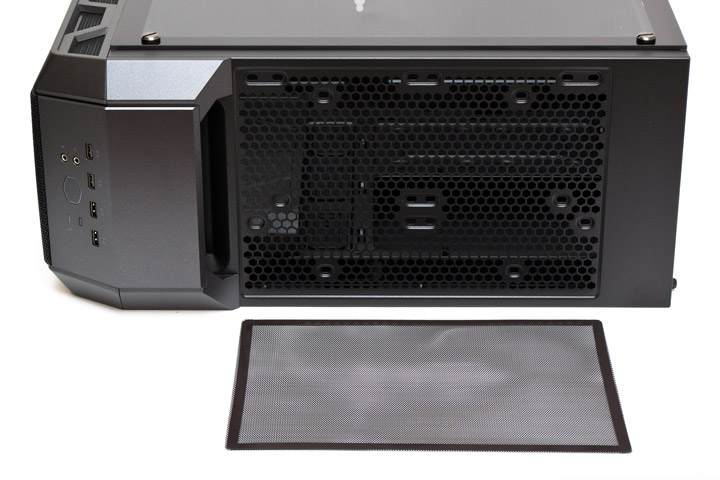

Вентиляционная решетка сзади закрыта металлическим магнитным пылевым фильтром. Судя по конфигурации посадочных отверстий, сюда можно установить один 200-мм или по два 120- или 140-мм вентилятора. Причем посадка последних двух смещена в сторону левой панели, подальше от материнской платы. Это нужно для того, чтобы радиаторы СВО не задевали оперативную память или другие компоненты на плате при установке.

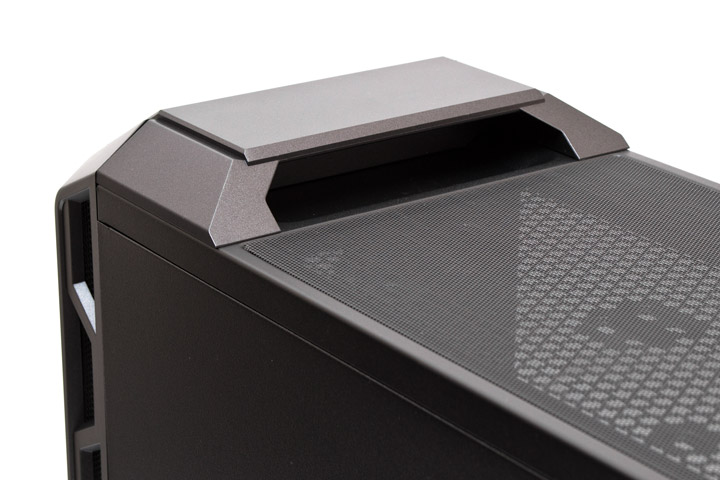

Пластиковая накладка впереди является не просто элементом дизайна. Сзади в нее встроена усиленная металлом ручка, за которую корпус можно без опасения поднимать даже с собранной внутри системой. Очень удобно.

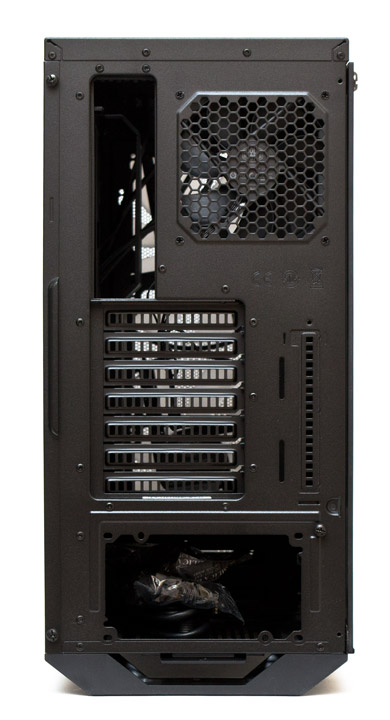

Задняя панель оформлена вполне стандартно. Одно посадочное место для вытяжного 120-мм вентилятора, семь горизонтальных слотов расширения PCI, закрытых многоразовыми вентилируемыми заглушками. Справа есть заготовка под вертикальный слот, там уже стоит одноразовая заглушка.

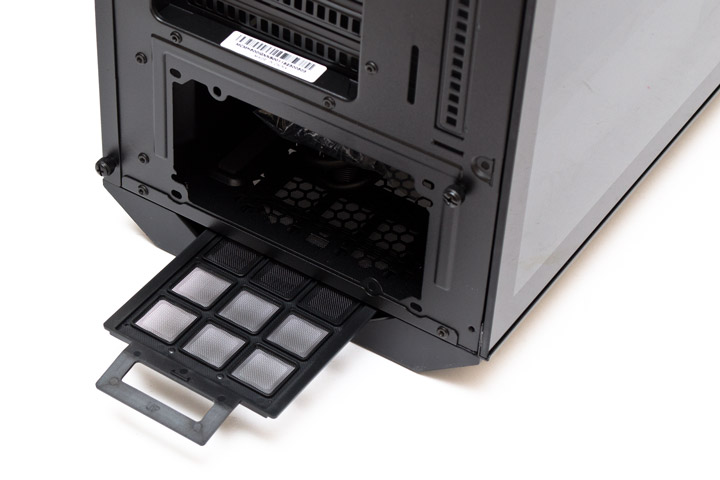

Посадочные отверстия для размещенного снизу блока питания позволяют ориентировать его как вентилятором вверх, так и вниз. От попадания пыли БП защищен качественным съемным пылевым фильтром.

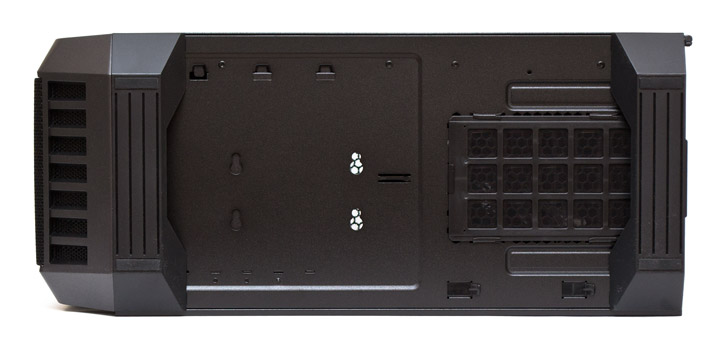

На дне корпуса нет ничего интересного. Несколько отверстий, куда в теории можно было бы закрепить жесткий диск, являются лишь атавизмами от других моделей шасси, построенных на этой платформе.

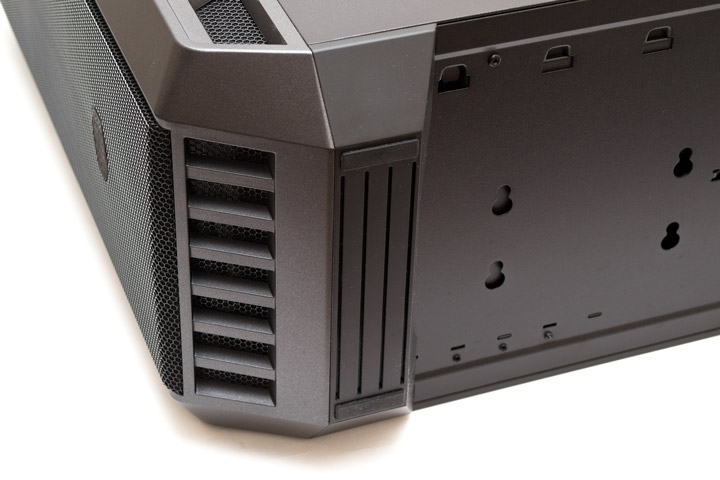

Ножки корпуса выполнены в виде перевернутых арок, высотой в 30 мм. Небольшие резиновые наклейки есть на них только по углам, а не по всей длине.
Посмотрим на то, как устроен интерьер данного корпуса.
