Cooler Master 690 III поддерживает установку стандартных материнских плат формата ATX, MicroATX и Mini-ITX. Отверстия для стоек каждого типоразмера подписаны, пояснения к надписям выгравированы в правой части поддона. Официальная высота кулера заявлена на отметке 171 мм, но по нашим подсчетам, в версию без окна точно поместится кулер до 181 мм высотой. Допустимая длина плат расширения составляет:
- 280 мм — при установленной корзине для 3,5″ накопителей;
- 312 мм — если стенка корзины стоит в положении под 2,5″ накопители напротив 1–6 слотов;
- 423 мм — если сняты все корзины и нет передних вентиляторов.

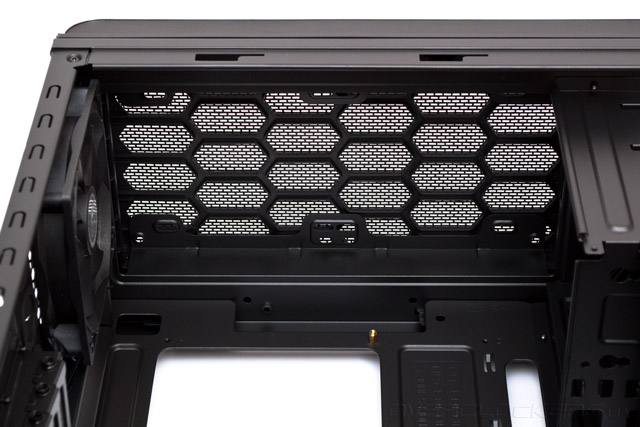

Запас места над материнской платой сверху внушительный — целых 60 мм. Так много пространства встречается далеко не во всех Full-Tower, а CM 690 III — это все же Midi-Tower. Сюда можно установить два 120- или 140-мм вентилятора в верхний отсек и, одновременно, чуть ниже примостить 200-мм пропеллер. При этом мешать они друг другу не будут. Правда для крепления 200-мм вертушки понадобится полностью снять верхнюю панель, но делается это достаточно легко.
Верхняя панель держится на шести пластиковых защелках и привязана к проводам, которые нужно слегка освободить перед демонтажем. Обратите внимание, что провод заземления от внешних портов закреплен на корпусе, поэтому необходимо соблюдайть осторожность, чтобы его не оторвать. Когда панель поднята, мы получаем доступ к отверстиям крепления 200-мм вентилятора. При его установке следуют использовать комплектные виброизолирующие прокладки.
На задней панели расположен предустановленный 120-мм вентилятор. Ниже него находятся три прорезиненные отверстия под шланги СВО и семь слотов расширения, закрытых вентилируемыми многоразовыми заглушками. Крепятся заглушки обычными винтами, но в будущих ревизиях корпуса возможно будут поставляться и винты с накатанной головкой. С нашей точки зрения это не существенный недостаток, ведь большинство пользователей все равно дотягивает данные винты отверткой. Заглушка же восьмого вертикального слота удерживается винтом, который можно выкрутить руками без инструмента.

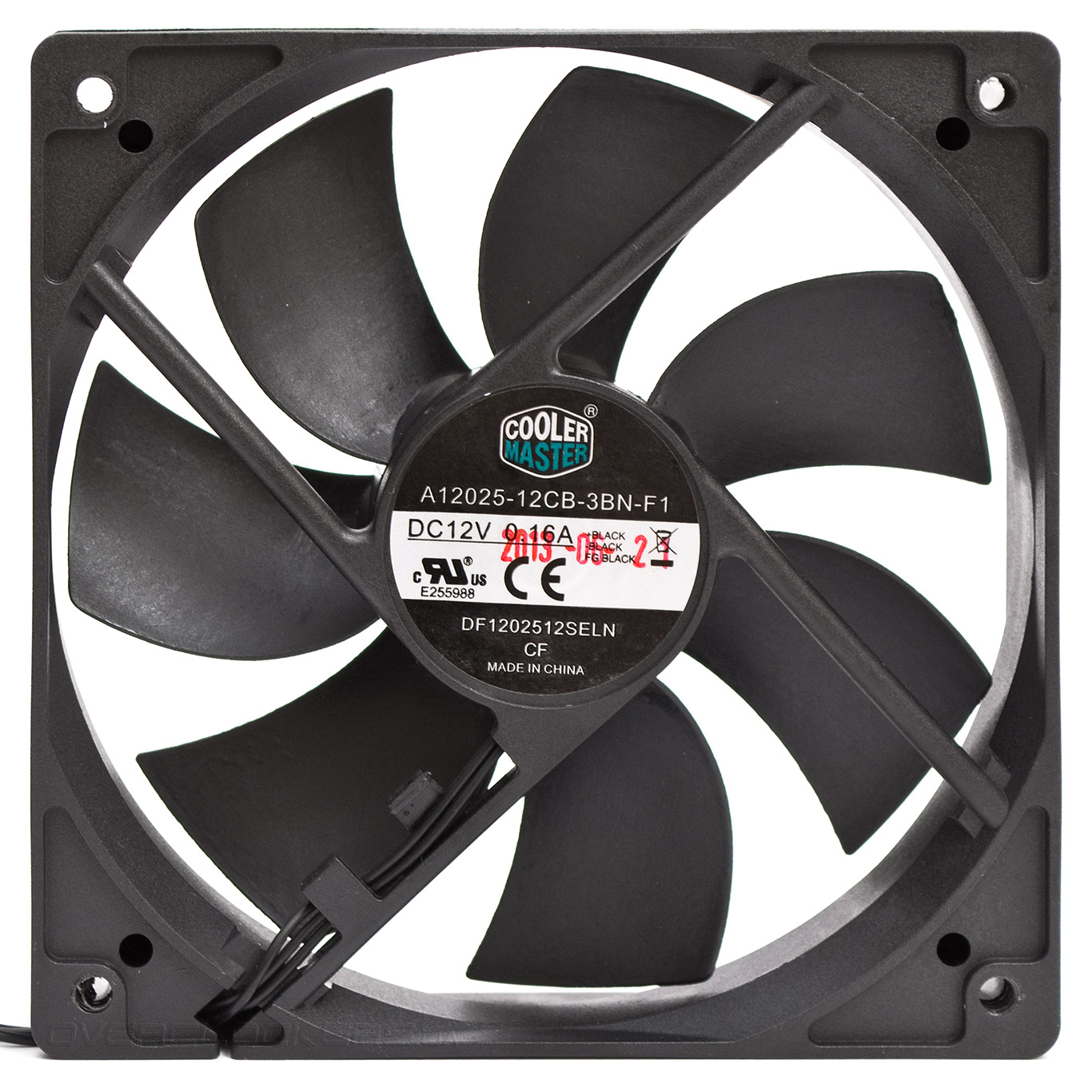

Предустановленный 120-мм вентилятор имеет максимальную скорость вращения крыльчатки 1000 об/мин, трехконтактное подключение и длину шнура в 300 мм. Снабжен дополнительным переходником на «молекс». Стартует при 5 В и 450 об/мин. Несмотря на потрескивание подшипника, данный вентилятор можно считать довольно тихим. Маркировка и электрические характеристики видны на фотографии.

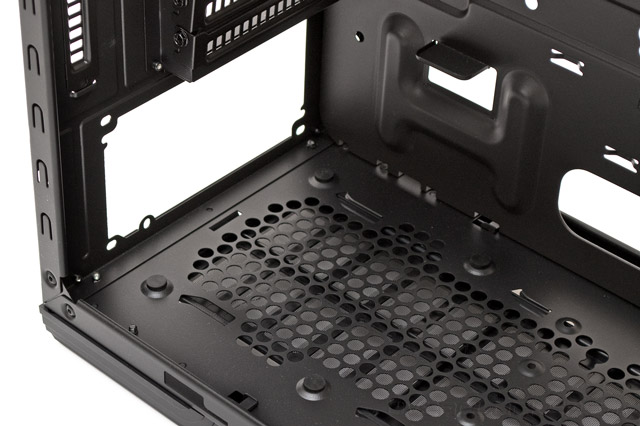

Посадочное место для блока питания оборудовано четырьмя мягкими подставками. Размер отверстий решетки достаточен для нормального воздухообмена.

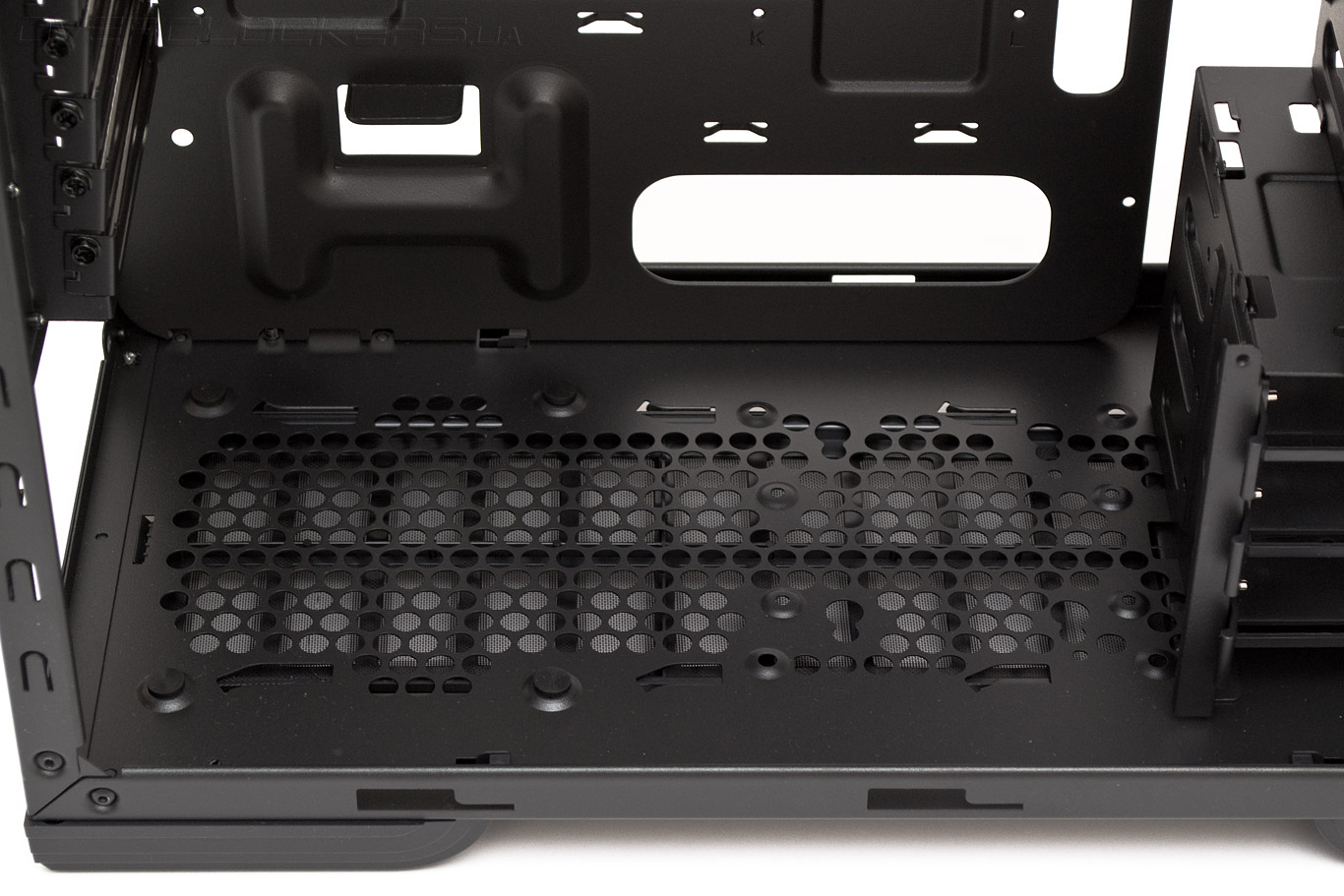

По центру днища, помимо вентиляционной решетки есть набор посадочных отверстий для одного 120-мм вентилятора или накопителя размером 2,5″ либо 3,5″. В случае установки вентилятора он окажется сдвинут вперед и не будет конфликтовать с блоками питания стандартного размера. А при установке 3,5″ жесткого диска не забываем проложить его комплектными резиновыми изоляторами.

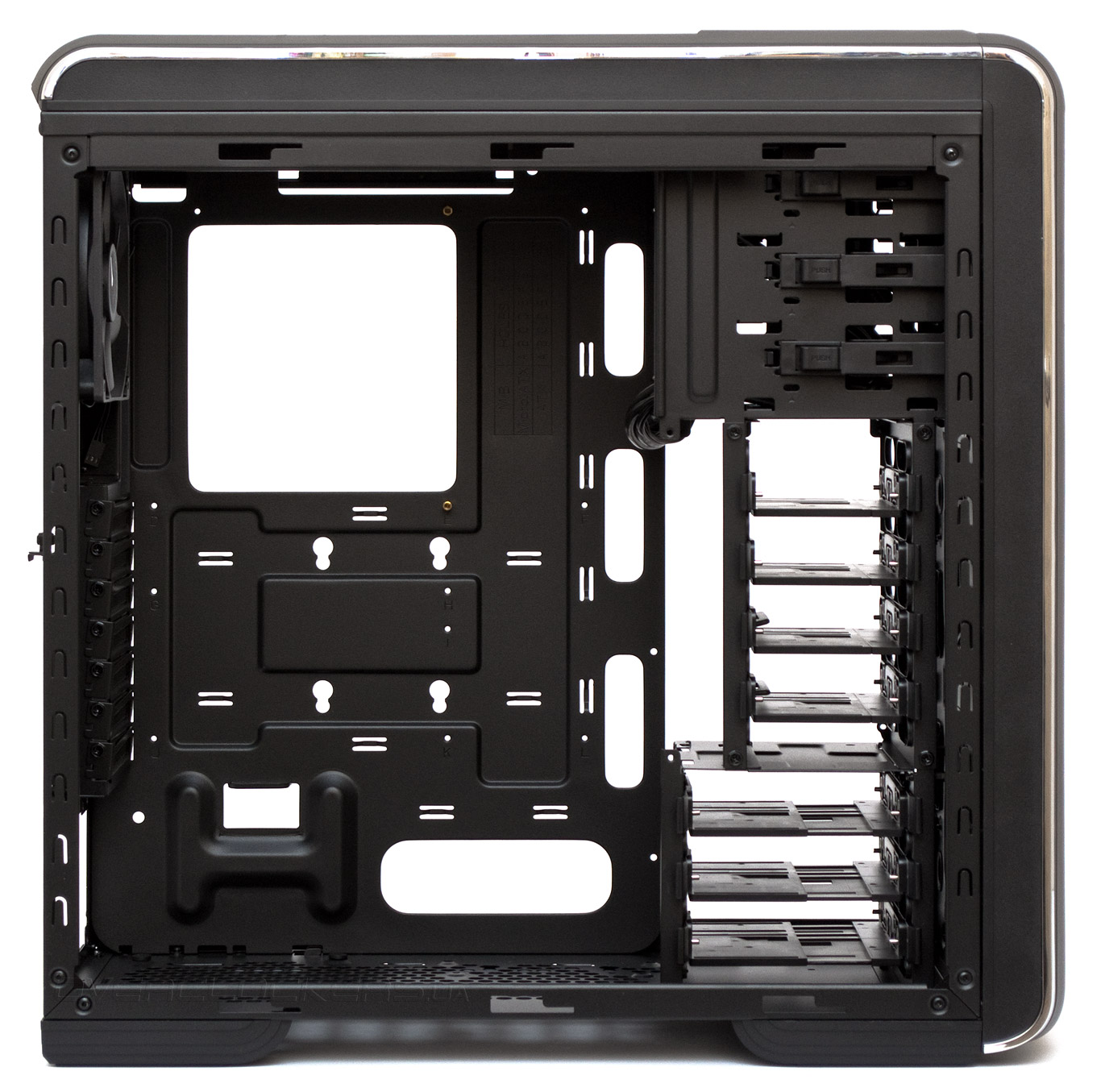

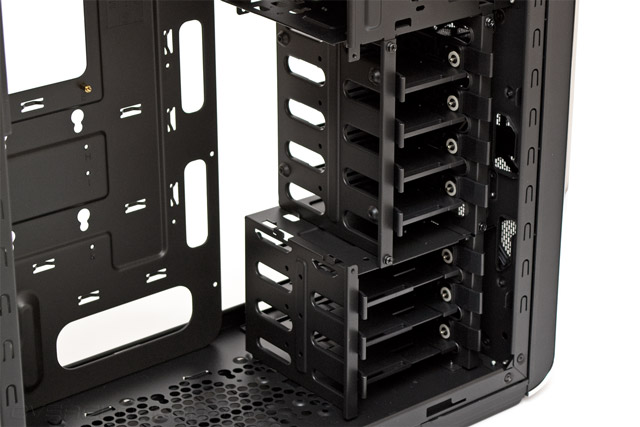

Передняя стойка накопителей может быть трансформирована в нескольких вариантах. По умолчанию мы имеем четыре места для 2,5″ дисков и три для 3,5″. Выкрутив несколько винтов, сдвинув верхнюю стенку и раздвинув салазки получаем семь мест под 3,5″ жесткие диски. Если снять обе стенки, останется только три места для дисков 3,5″, зато значительно улучшиться воздухообмен внутри корпуса и пространство для плат расширения достигнет 423 мм с первого по шестой слот.

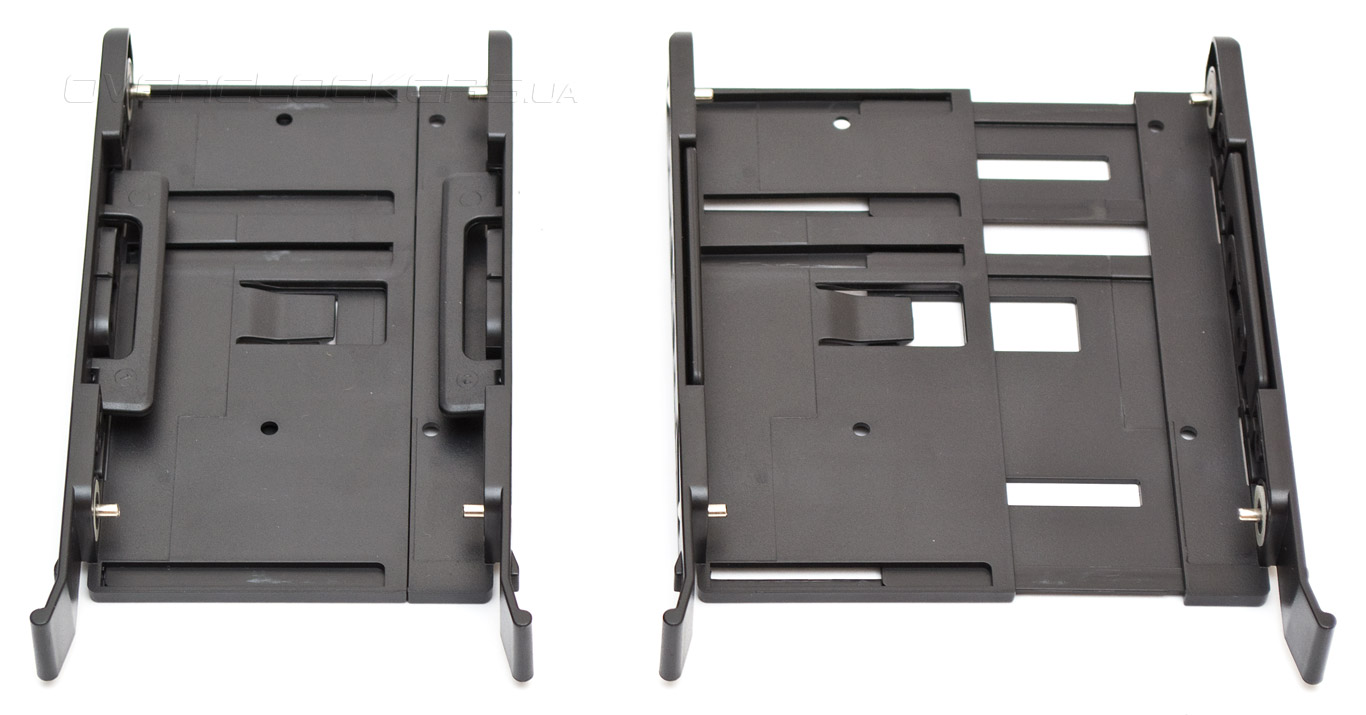

Пластиковые салазки для дисков универсальные. В развернутом положении они подходят для 3,5″ накопителей, которые удерживаются виброизолирующими шпильками без использования отвертки. А 2,5″ диски можно установить как в свернутую, так и в развернутую корзину с помощью четырех длинных винтов.

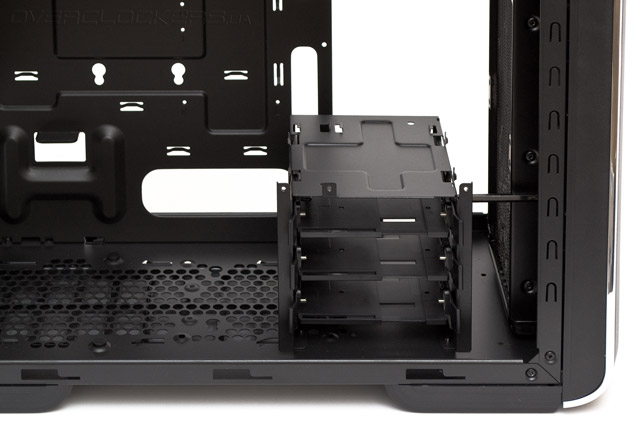

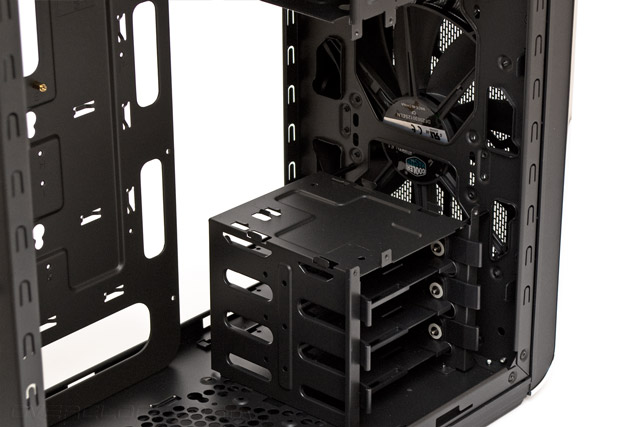

Но и это еще не все возможности. Нижнюю корзину можно передвинуть дальше от передней стенки, выкрутив шесть винтов и освободив 65 мм пространства для установки радиаторов водяного охлаждения.

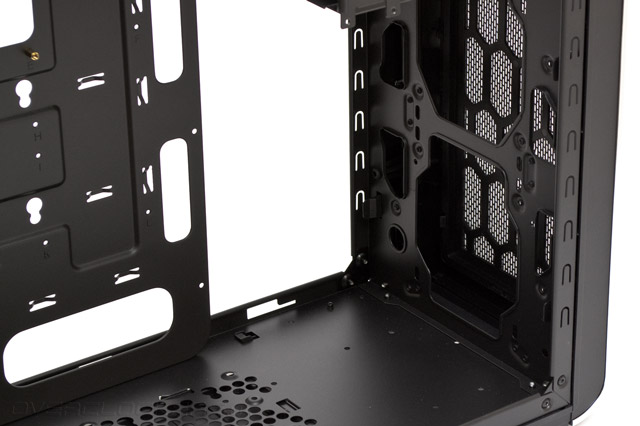

А можно и вовсе снять все корзины.

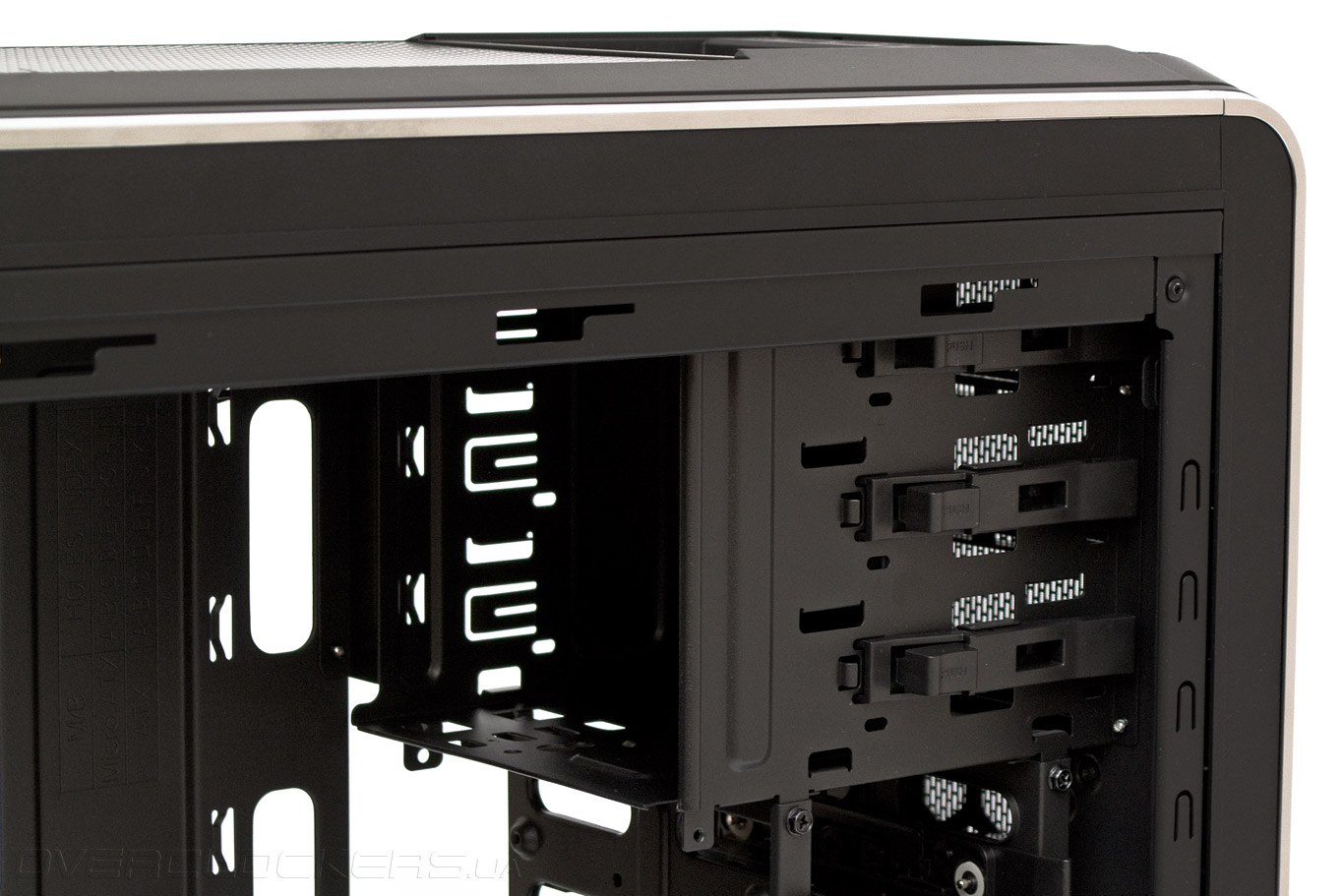

На трех отсеках 5,25″ с правой стороны установлены автоматические задвижки, облегчающие монтаж оптических приводов. Для коротких внешних панелей придется воспользоваться обычными винтами.
Фронтальная панель снимается очень просто, поскольку ни к чему не привязана. Достаточно отпустить шесть пластмассовых защелок по периметру. Здесь мы увидим предустановленный 200-мм вентилятор.
Если его снять, становятся различимыми посадочные места для двух 120- или 140-мм пропеллеров и радиаторов СВО аналогичного размера.
Крупный передний вентилятор обладает габаритами 200х200х30 мм и имеет два варианта посадочных отверстий. Первые расположены в виде квадрата с расстоянием 154 мм между центрами отверстий по периметру. Второй набор рассверлен в виде прямоугольника со сторонами 180х110 мм по центру отверстий. Максимальная скорость вращения крыльчатки составляет 700 об/мин, а стартует она с 5 В и 200 об/мин. В целом вентилятор очень тихий, но из-за крупного размера имеет проблемы с сильной вибрацией, особенно на максимальных оборотах. Длина шнура 450 мм, подключение трехконтактное. И здесь прилагается в комплекте переходник на разъем «молекс». Маркировку и электрические характеристики можно рассмотреть на фотографии.
Фронтальная панель полностью защищена изнутри от попадания пыли. Заглушки отсеков 5,25″ и съемный передний фильтр проложены мелкой сеточкой.
Сам фильтр демонтировать не очень удобно, вероятно, большинство пользователей предпочтут чистить его не снимая.

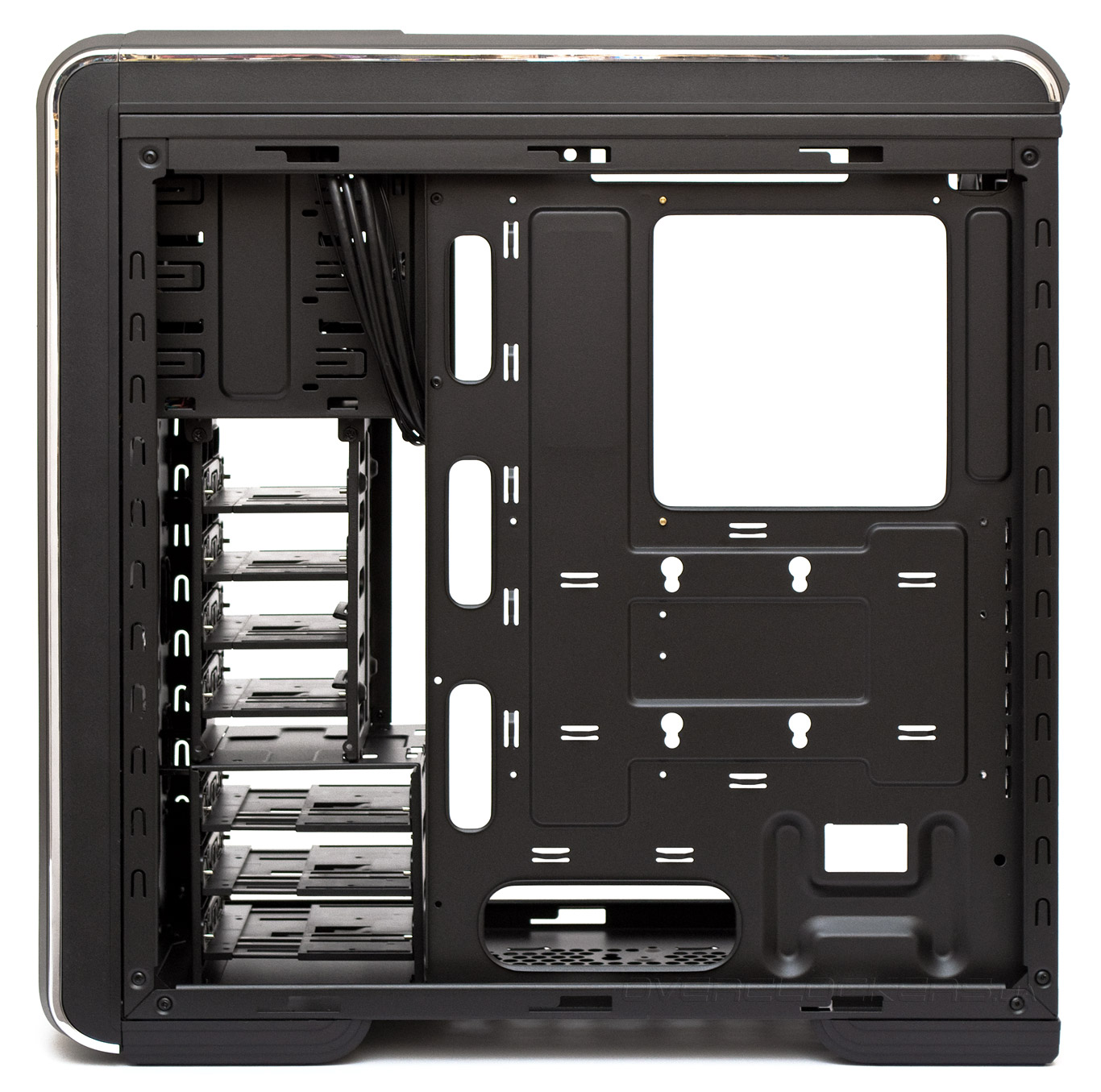

За поддоном корпуса есть 27 мм для скрытой укладки проводов. Количество проушин для кабельных стяжек достаточное, отверстия для протяжки кабелей не имеют резиновых шторок, но производитель, возможно, исправит это в следующей ревизии шасси. Расположение выреза под усилительную пластину не очень удачное, его можно было бы сделать несколько шире.

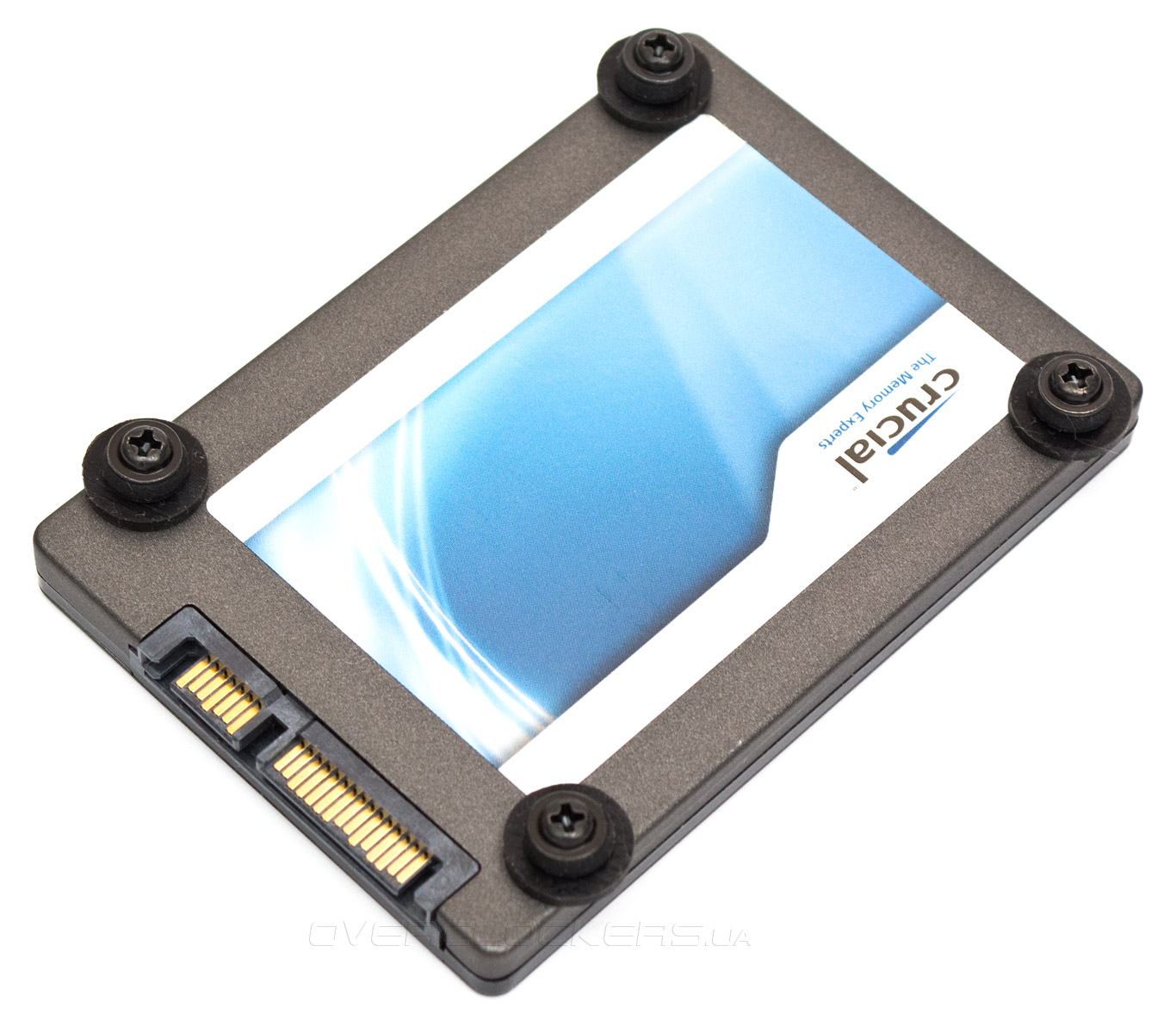

Даже со всеми снятыми корзинами в CM 690 III останется возможность разместить три 2,5″ накопителя или два диска 2,5″ и один 3,5″, о чем, кстати, не упоминается в инструкции. Для этого к накопителю винтами прикручиваются резиновые прокладки, выполняющие функцию креплений.

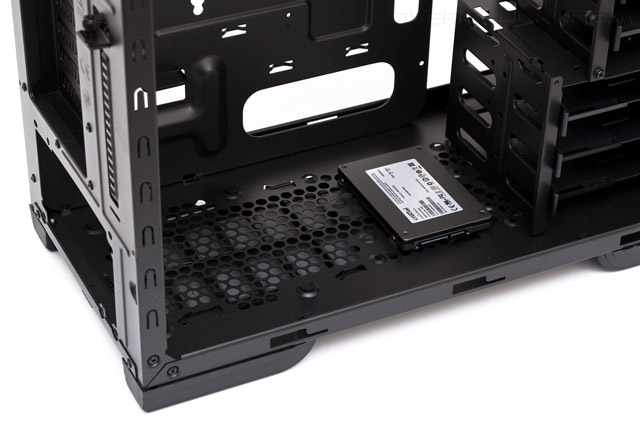

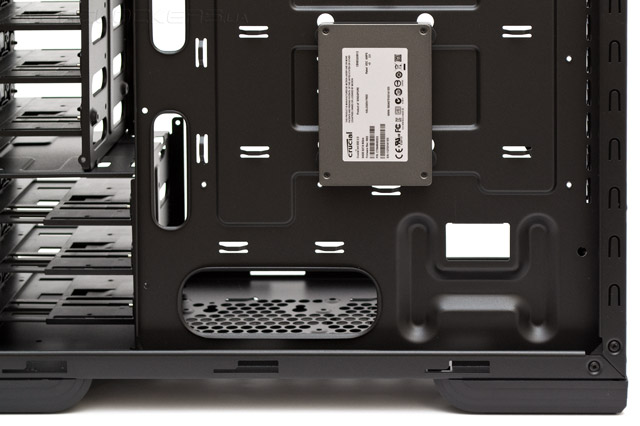

Затем накопитель можно зацепить за поддон материнской платы. Либо посередине днища, куда винтами снаружи можно прикрепить и 3,5″ жесткий диск.

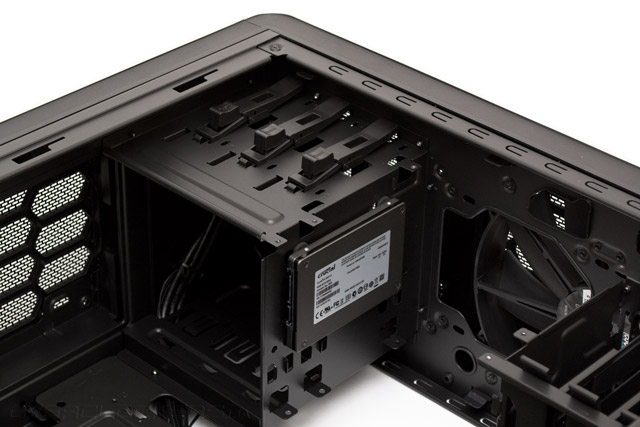

Кроме того, 2,5″ накопитель можно присоединить с внешней или внутренней стороны корзины 5,25″ устройств.

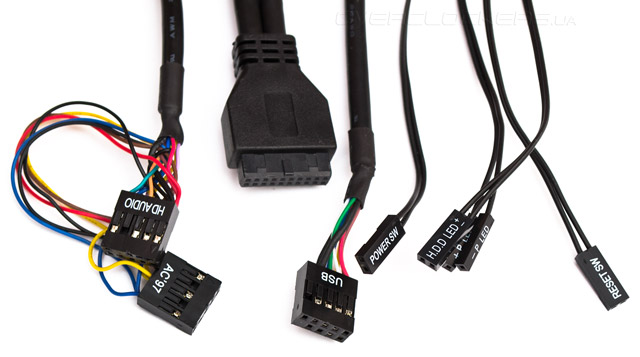

Набор проводов от передней панели включает в себя: аудио кабель в варианте HD Audio и АС’97, одну колодку от двух USB 3.0, один разъем USB 2.0 и четыре стандартных шлейфа от кнопок запуска и перезагрузки ПК, индикаторов активности накопителей и питания.
