Обзор корпуса Cooler Master CM 690 III

Те, кто следит за развитием модельного ряда корпусов компании Cooler Master, сможет без особого труда вспомнить популярную и коммерчески успешную 690 серию шасси. Линейка этих корпусов принадлежит к среднему ценовому сегменту, предоставляя покупателям очень хорошее сочетание цены и качества. Она пережила множество модификаций, направленных на улучшение функциональности и конструкции. И теперь настал черед для тотального обновления и выхода на рынок третьего поколения этой без преувеличения легендарной серии с незатейливым названием — Cooler Master CM 690 III.

Cooler Master CM 690 III


Характеристики

Модель Cooler Master CM 690 III
Тип корпуса Midi-Tower
Размеры, мм 507 (В) x 230 (Ш) x 502 (Г)
Материал Сталь, пластик
Вес, кг 8,7
Цвет Черный
Форм-фактор ATX / MicroATX / Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8 / 10 (7 х 2,5″ вместо 3,5″)
Поддерживаемое количество карт расширения 7 + 1
Вентиляторы передние — 2 х 120 / 140 мм или 1 х 180 / 200 мм (1 х 200 мм установлен)
верхние — 2 х 120 / 140 мм или 1 х 200 мм (опционально)
задние — 1 х 120 мм (установлен)
боковые — 2 х 120 мм или 1 х 180 / 200 мм (опционально)
внутренние — 1 х 120 мм (опционально)
нижние — 1 x 120 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Боковое окно (опционально)


Упаковка и комплект поставки

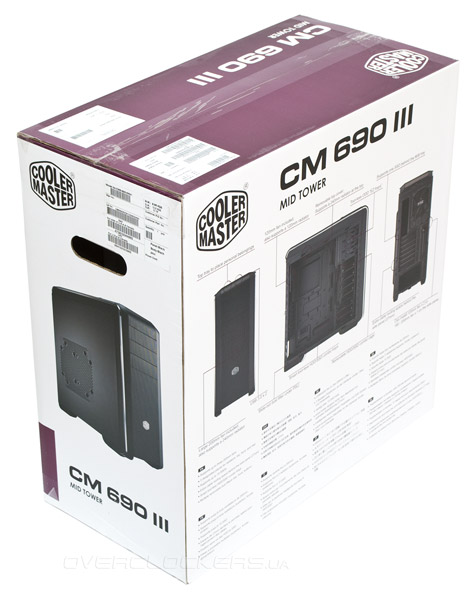

CM 690 III поставляется в красивой и не очень крупной коробке, раскрашенной в фирменные цвета компании Cooler Master — белый и пурпурный. Информативная упаковка содержит детальные технические характеристики продукта и его фото во всех необходимых ракурсах. Внутри коробки корпус защищен от повреждения двумя демпферами из пенопласта и полиэтиленовым пакетом.

Cooler Master CM 690 IIICooler Master CM 690 III

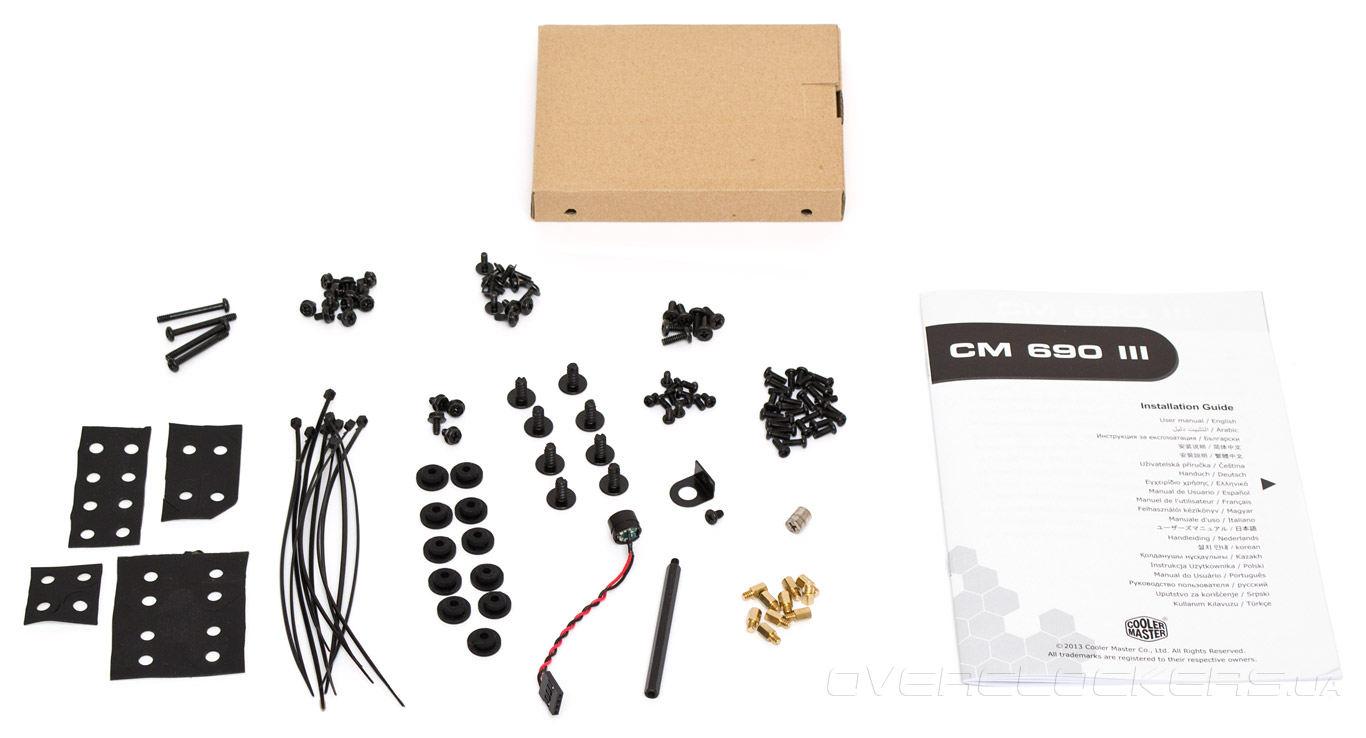

Комплект аксессуаров содержится в обычной картонной коробке, закрепленной в салазках для накопителей. Назначение всех деталей подробно описано в инструкции. Перечень запчастей к CM 690 III включает в себя:
  • переходник под отвертку для монтажа стоек материнской платы;
  • 10 стоек для материнской платы;
  • четыре винта для блока питания;
  • четыре длинных винта для внутренних вентиляторов;
  • диагностический динамик;
  • 12 крепежных прокладок для накопителей 2,5″;
  • 24 резиновые прокладки для виброизоляции вентиляторов;
  • восемь крупных шурупов для монтажа вентиляторов;
  • удлиненную распорку корзин накопителей;
  • петлю с винтиком для установки навесного замка;
  • 10 кабельных стяжек;
  • семь винтов для фиксации салазок накопителей формата 3,5″;
  • 12 винтов для материнской платы;
  • 12 винтов для накопителей 5,25″;
  • 28 винтов для установки 2,5″ накопителей;
  • 12 винтов для крепления дисков формата 2,5″.
Упомянутую ранее инструкцию можно найти в упаковочной коробке либо загрузить с официального сайта Cooler Master.

Cooler Master CM 690 III

Корпус имеет только черный вариант покраски, зато поставляется с двумя видами левой боковой панели. Первая обладает отверстиями для установки вентиляторов, а вторая оснащена прозрачным акриловым окном.


Внешний вид

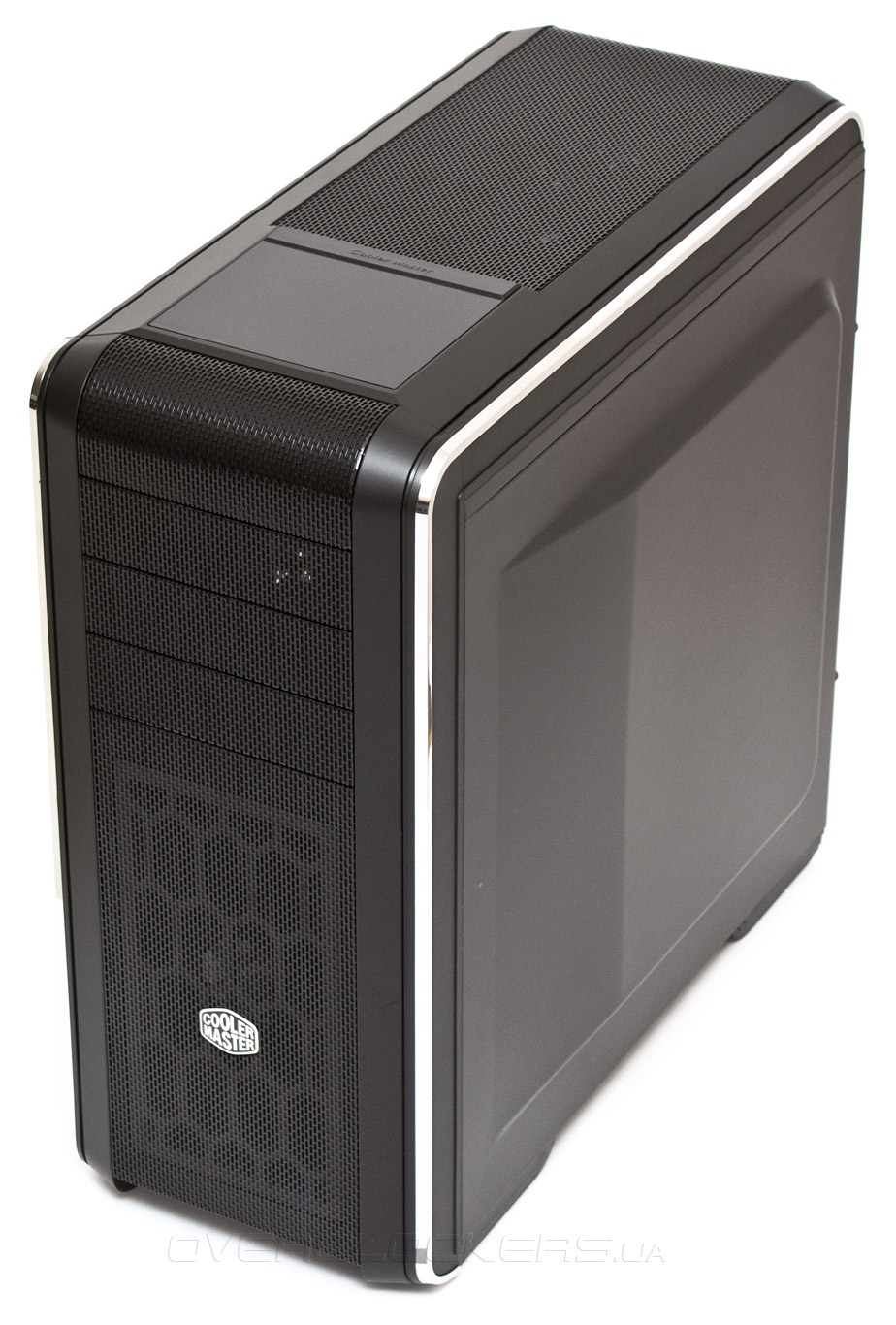

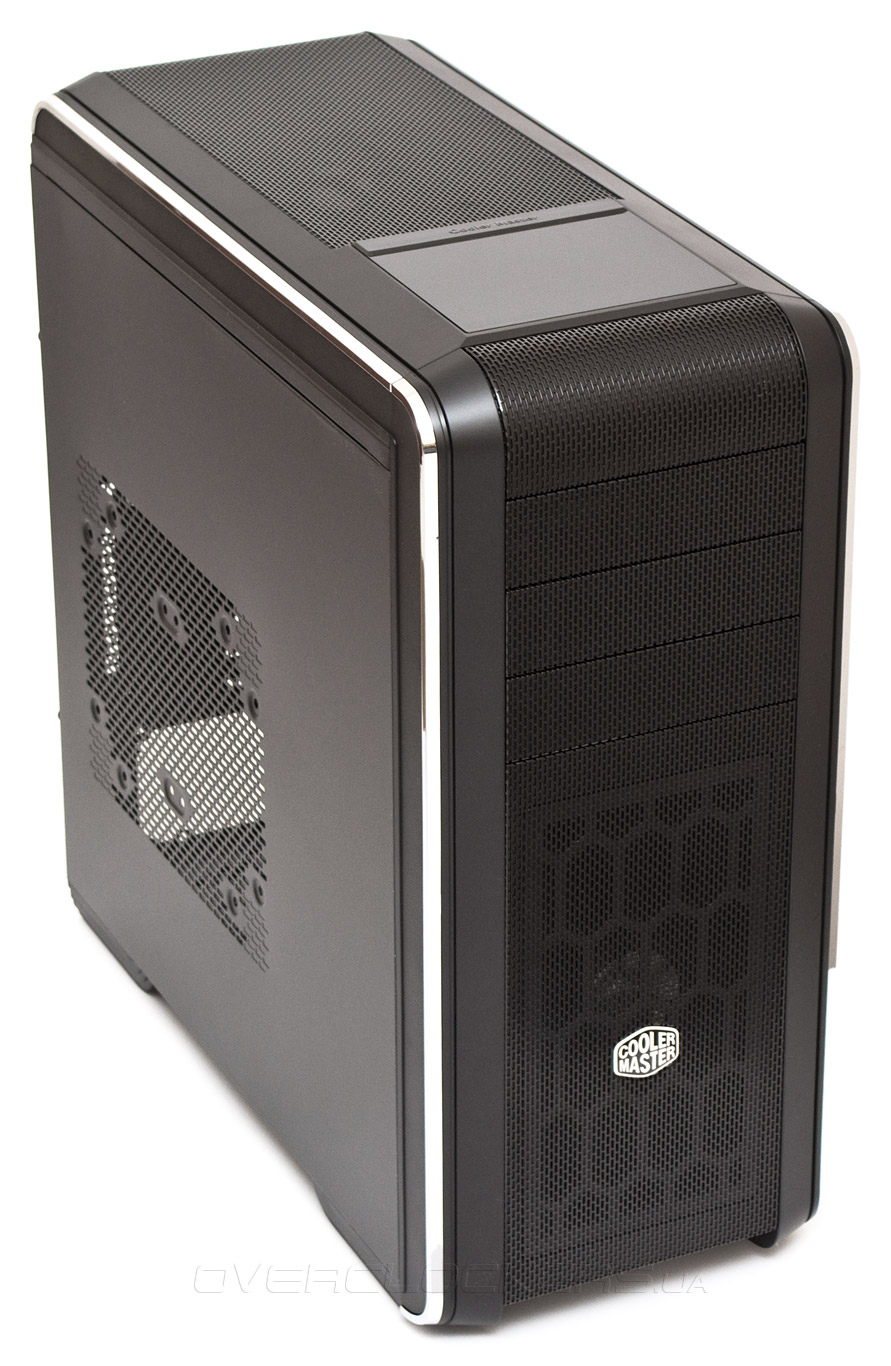

С первого взгляда CM 690 III производит впечатление эстетически совершенного продукта. Все обводы граней плавные, острые углы отсутствуют. Основная часть корпуса окрашена в черный матовый цвет, а металлические решетки отливают глянцем. Зеркальные серебристые вставки, пролегающие вдоль верхних и передних ребер шасси, делают его контур визуально более выразительным.

Cooler Master CM 690 III

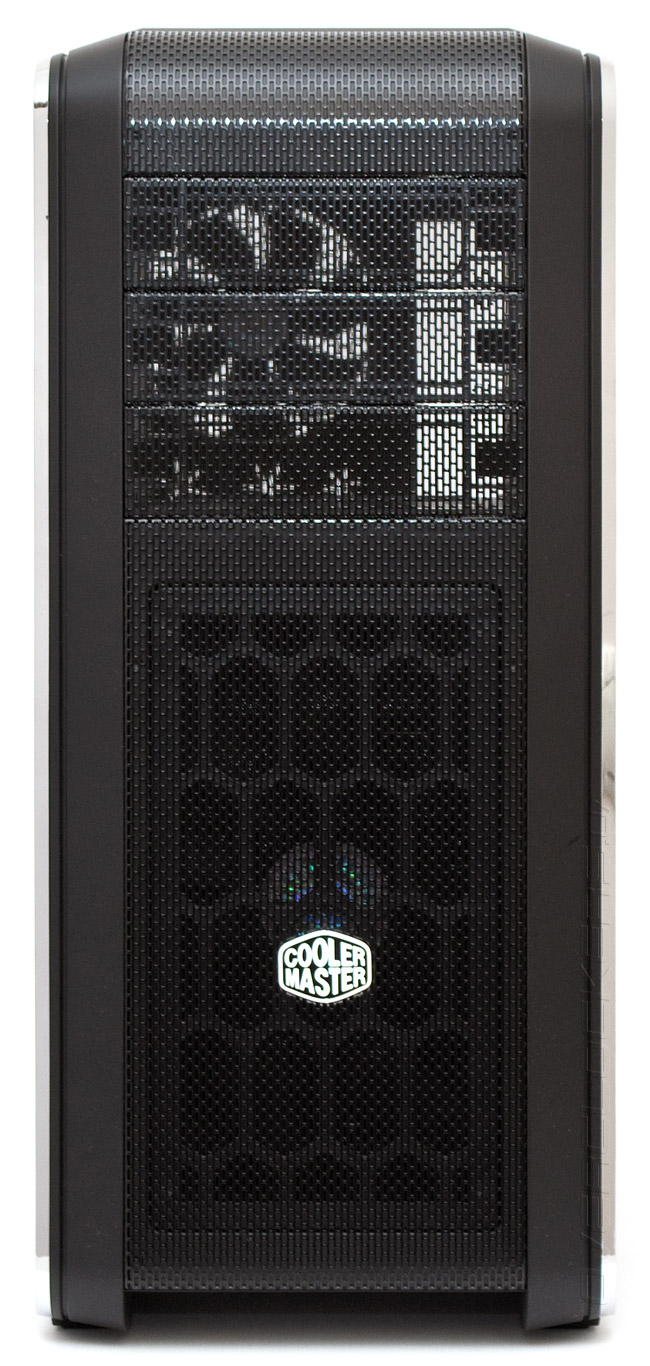

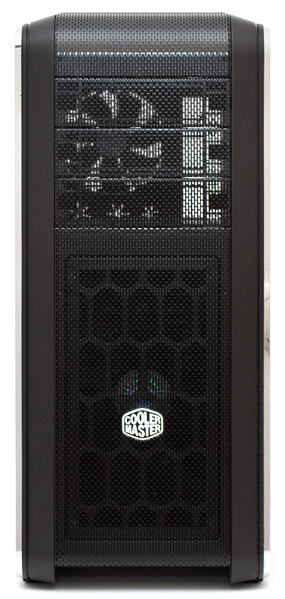

Фронтальная панель состоит преимущественно из металлической сетки. В верхней части расположены заглушки трех отсеков формата 5,25″, а по центру — логотип Cooler Master.

Cooler Master CM 690 III

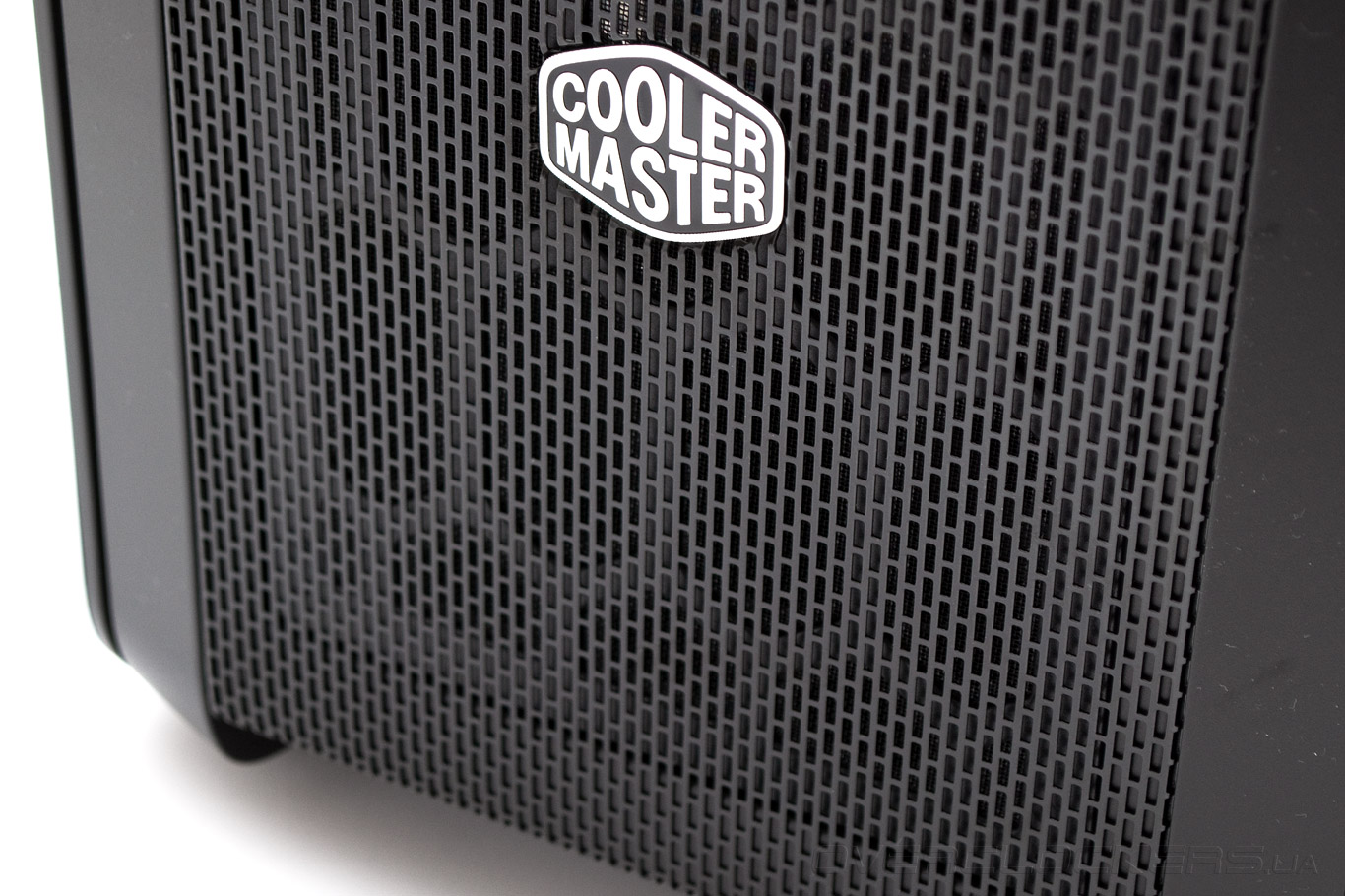

Металлическая решетка выполнена с отверстиями в виде вертикальных кирпичиков. За ней расположена сетка хорошего пылевого фильтра.

Cooler Master CM 690 III

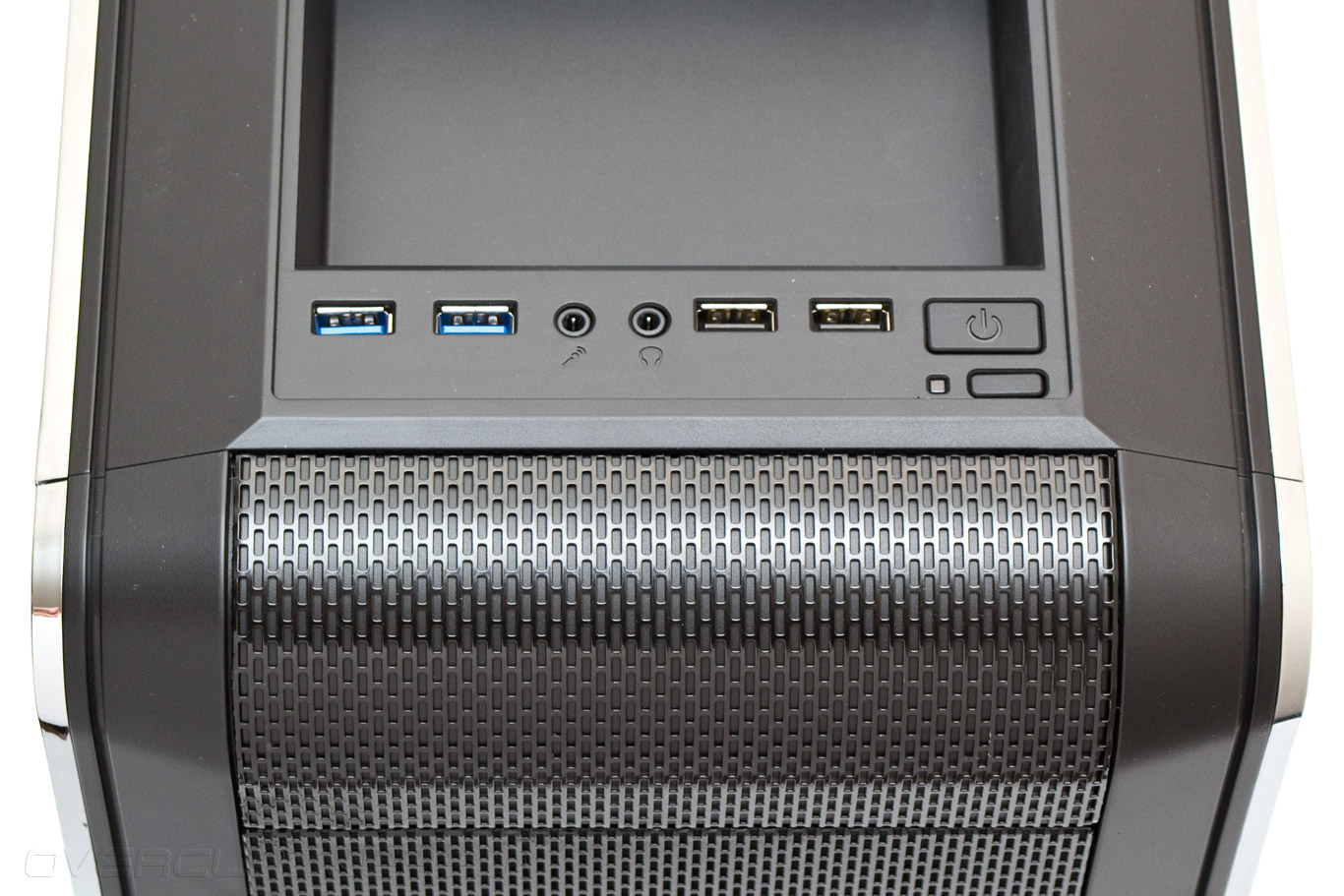

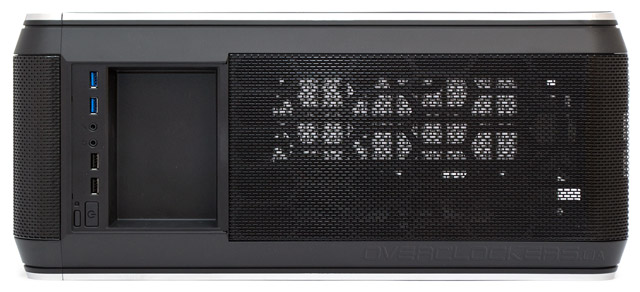

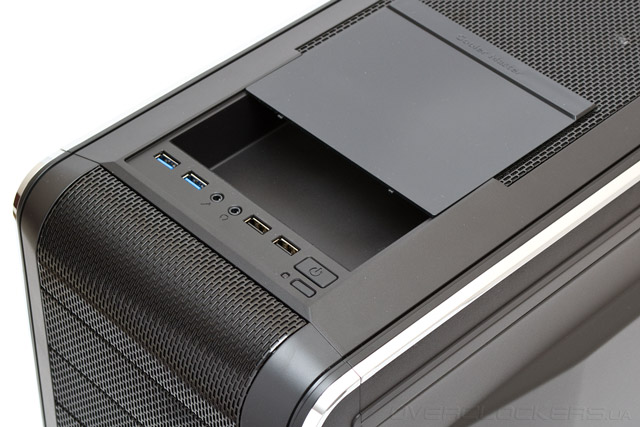

Органы управления вынесены на верхнюю панель. Здесь расположены два USB 3.0, два 3,5-мм разъема аудио, два USB 2.0, кнопки запуска и перезагрузки. Сразу за ними находится карман для мелочи.

Cooler Master CM 690 III

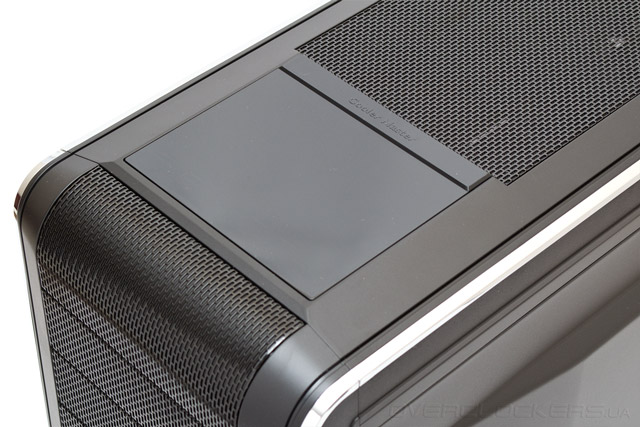

Инженеры Cooler Master позаботились о том, чтобы в портах и кармане не накапливалась пыль и включили в комплект полупрозрачную сдвижную крышку из акрила.

Cooler Master CM 690 IIICooler Master CM 690 III

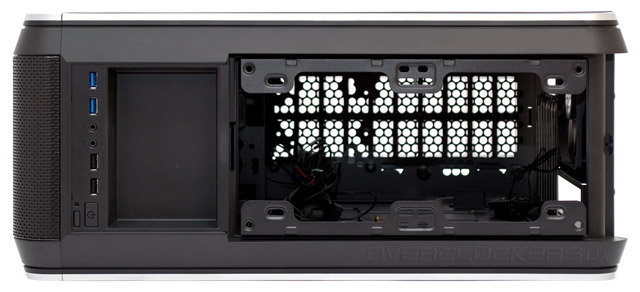

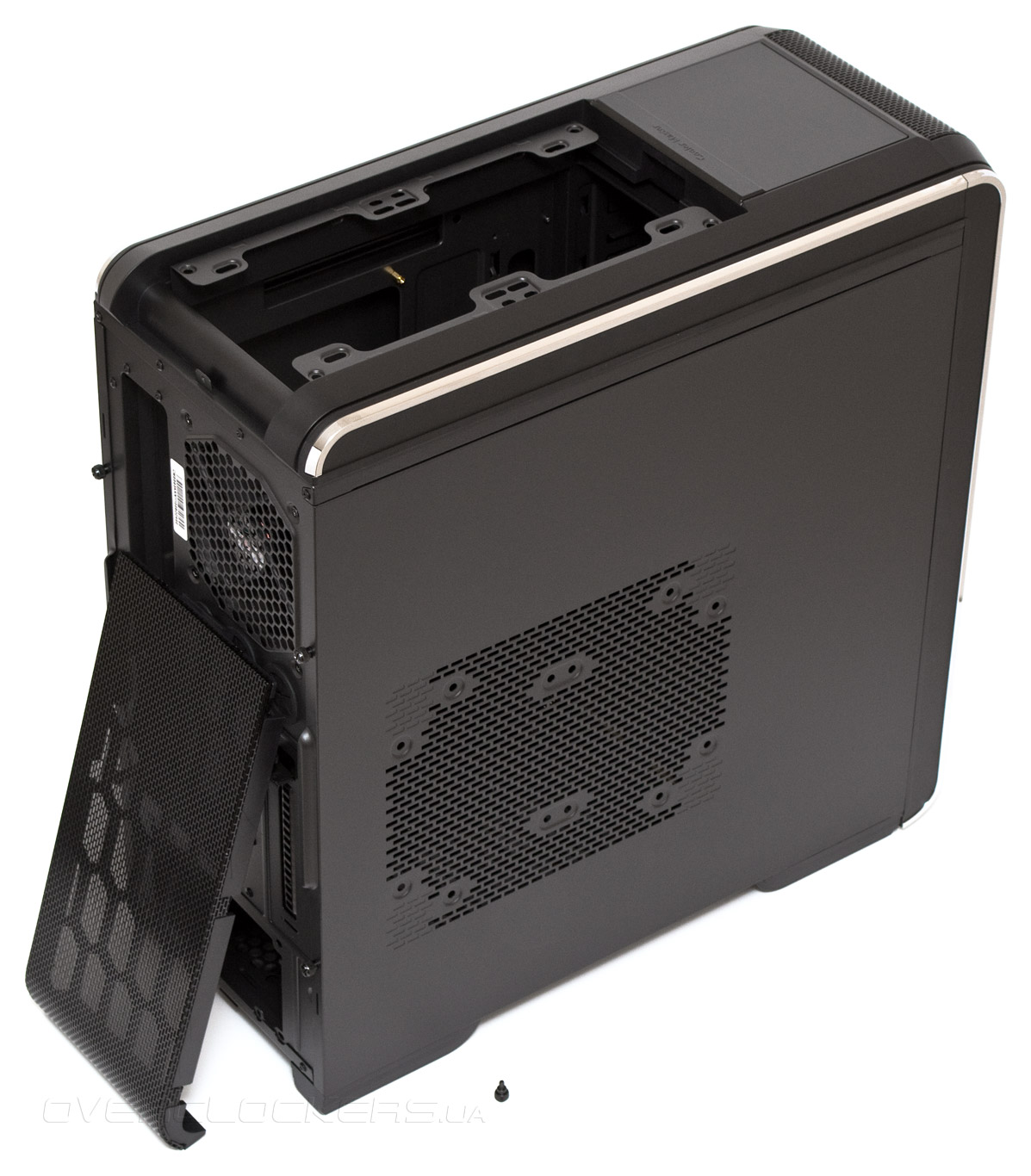

Остальная часть верхней панели закрыта решеткой с фильтром, аналогичной той, что находится спереди. Отличие состоит в том, что решетка съемная и открывает полный доступ к внутренностям корпуса. В этом районе можно установить два 120- или 140-мм вентилятора или даже 200-мм пропеллер. В последнем случае верхнюю панель нужно будет снимать полностью.

Cooler Master CM 690 IIICooler Master CM 690 III

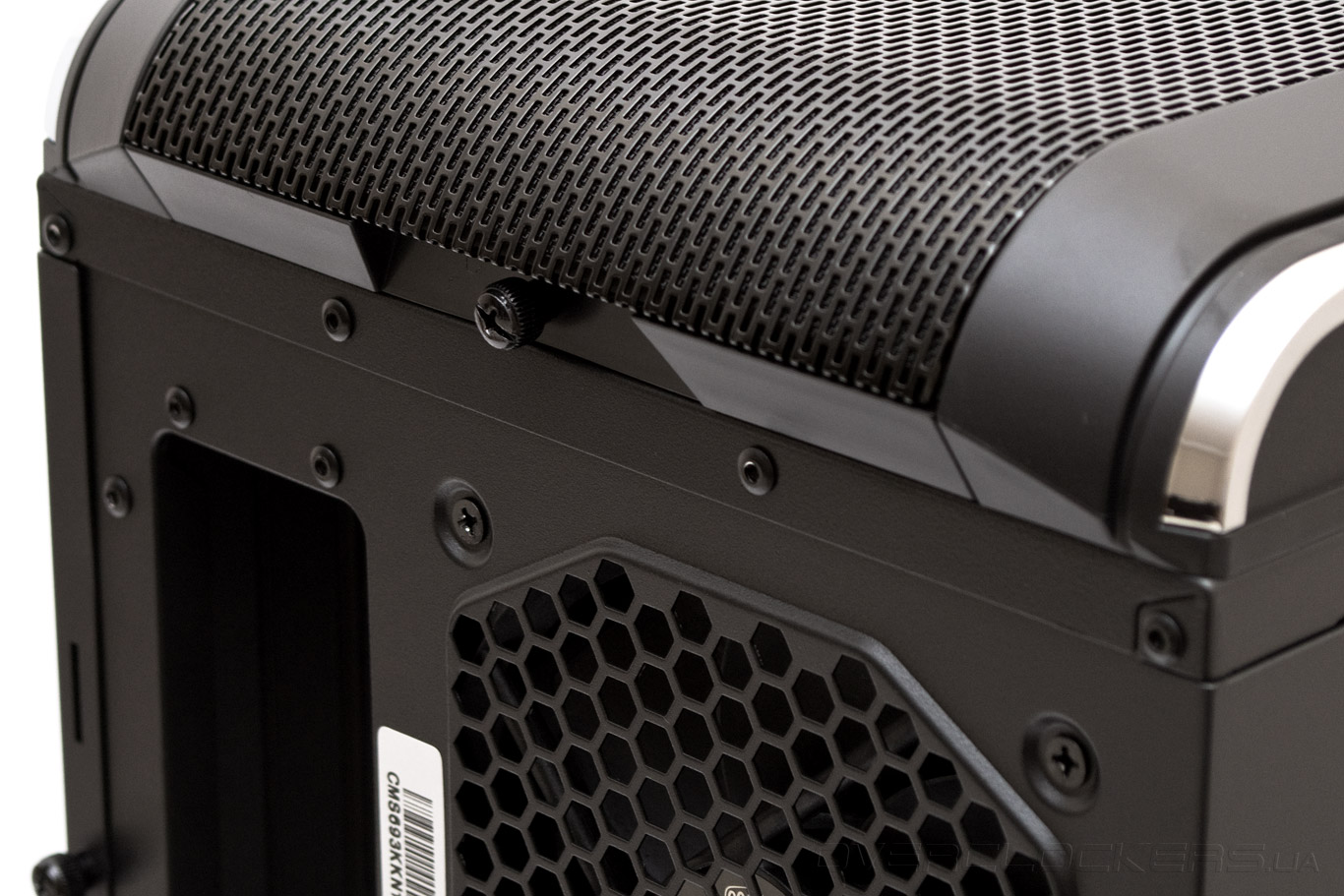

Верхняя решетка удерживается сзади единственным винтом с накатанной головкой.

Cooler Master CM 690 III

Снимается путем сдвигания назад.

Cooler Master CM 690 III

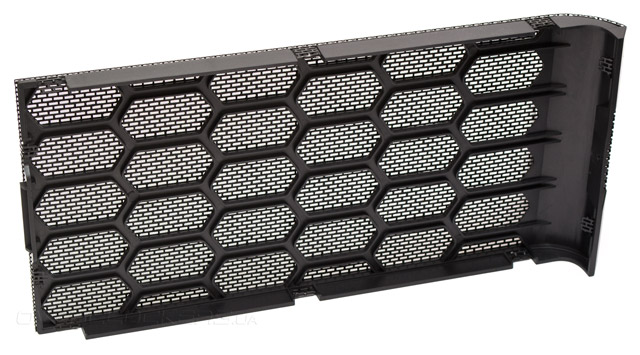

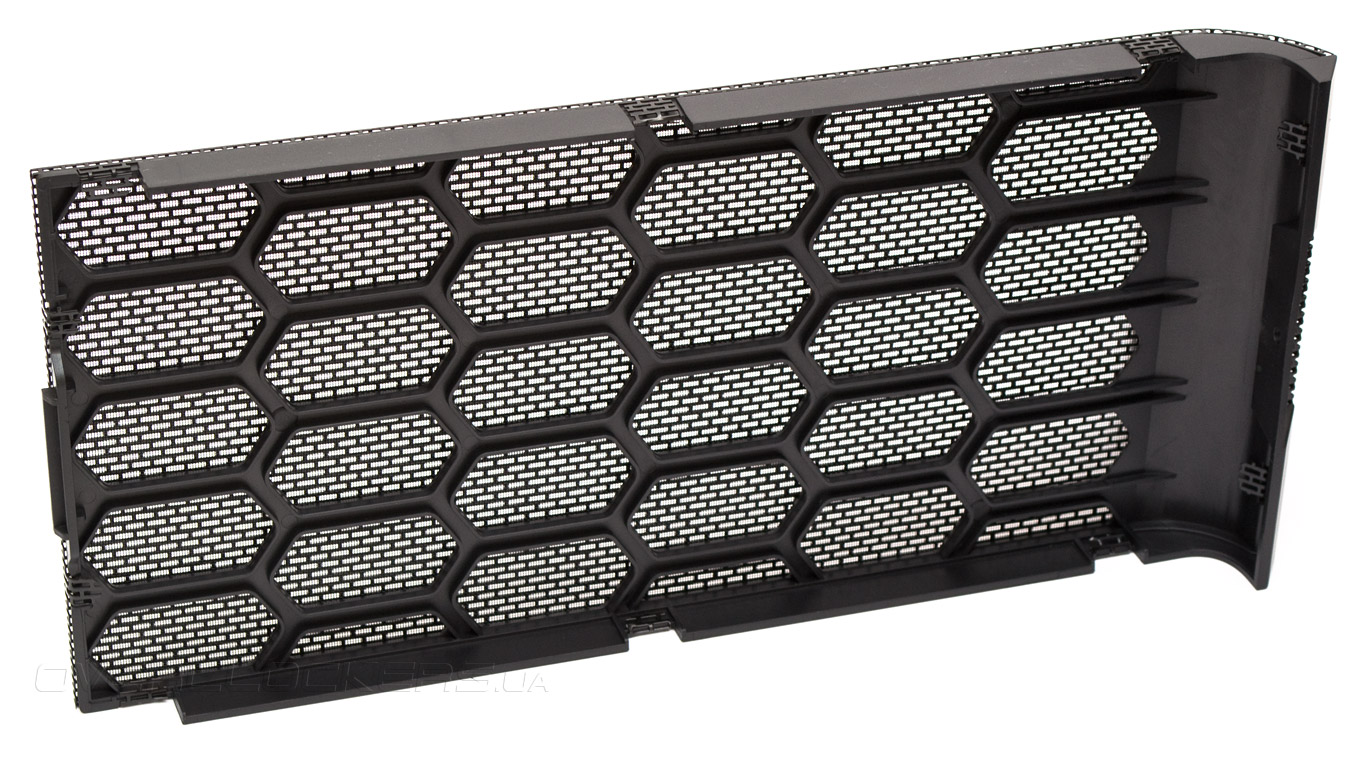

Металлические отверстия тоже проложены сеткой мелкого пылевого фильтра. Такая конструкция замедляет движение воздуха, но не так сильно как большинство подобных решений.

Cooler Master CM 690 III

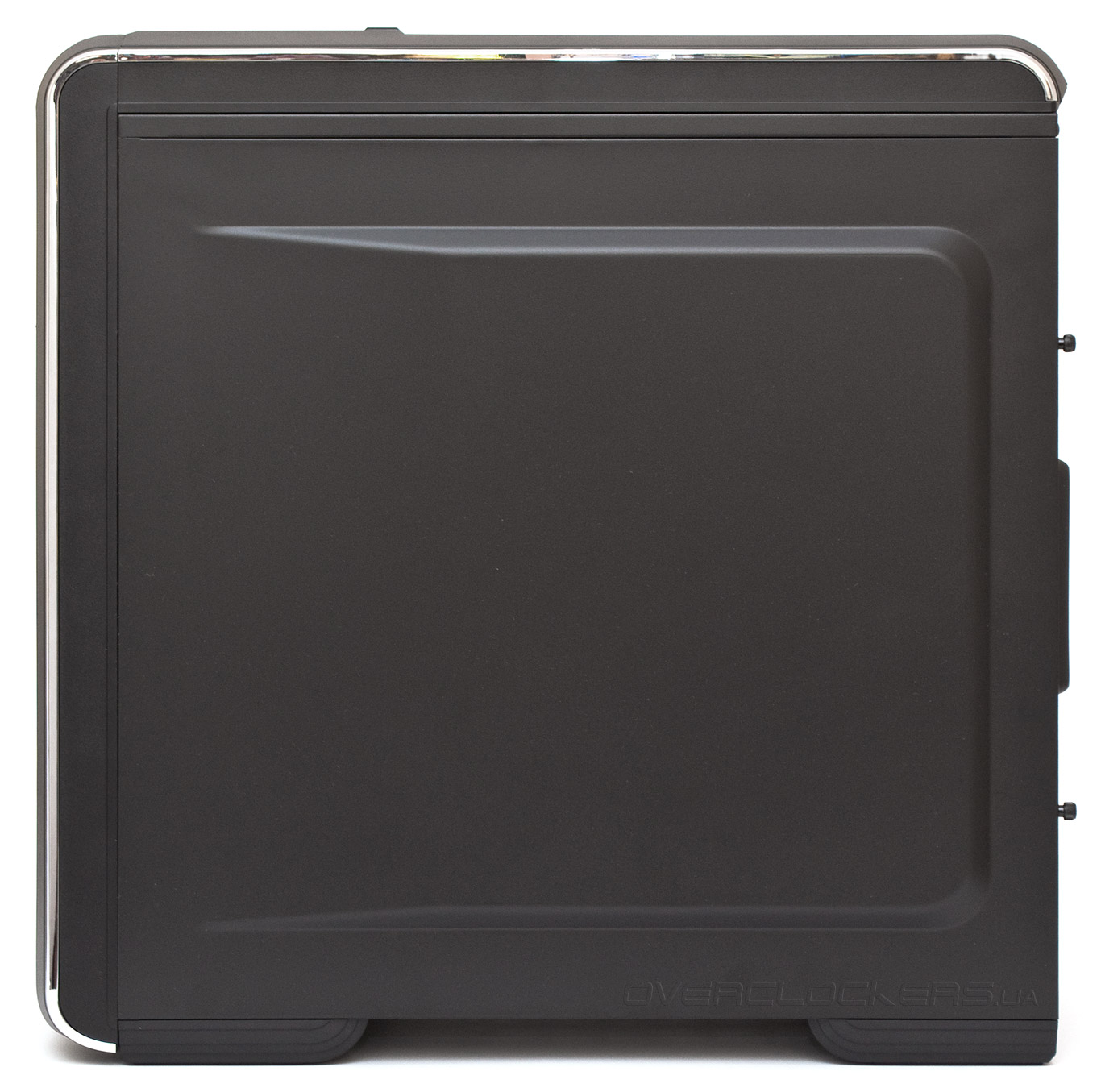

Правая боковая панель не имеет отверстий, но на ней есть выпуклая штамповка, увеличивающая доступное пространство за поддоном материнской платы.

Cooler Master CM 690 III

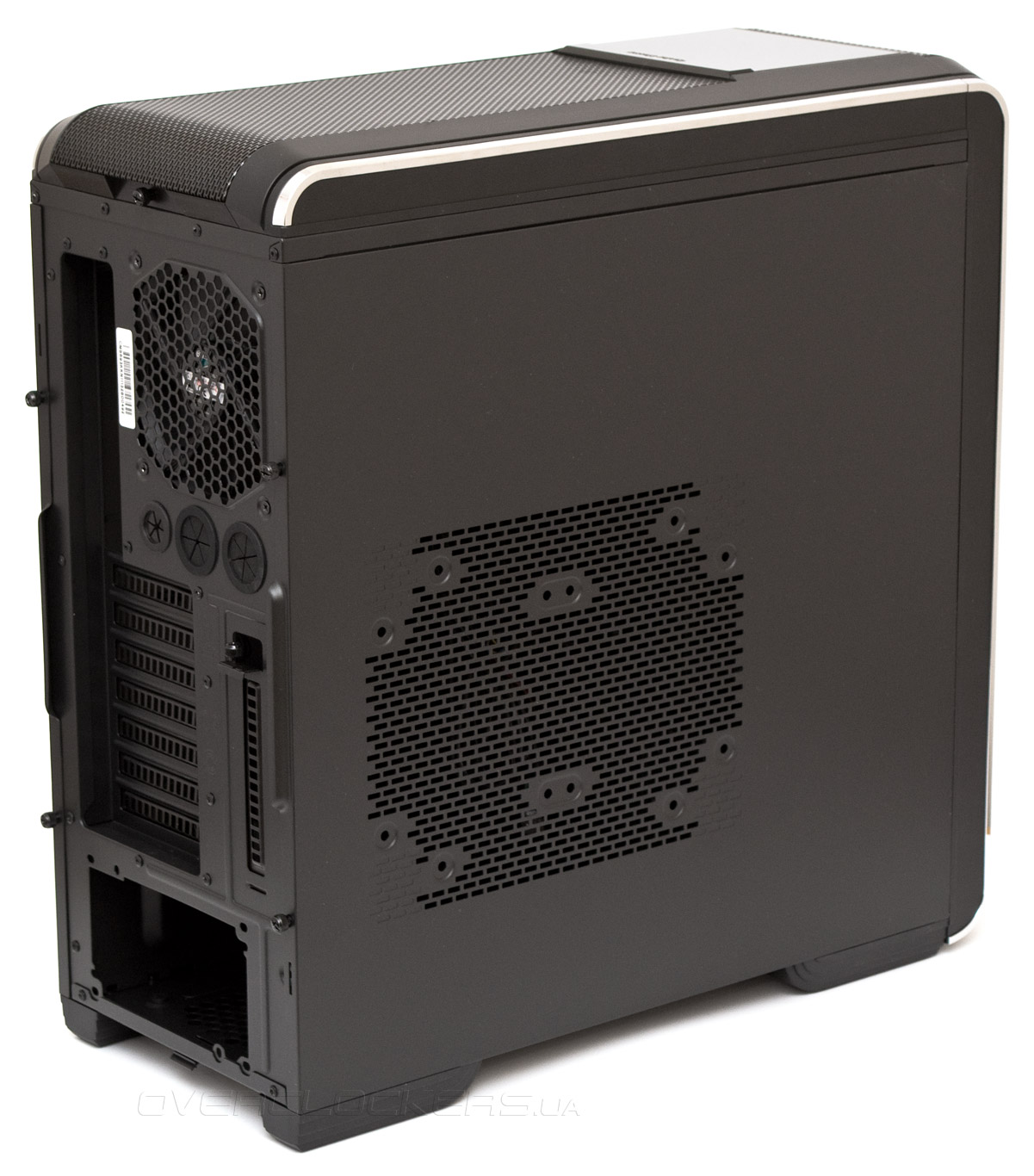

Левая боковая панель плоская, хотя штамповка, как на правой панели здесь очень бы пригодилась. Напротив слотов расширения на дверце проделана решетка с посадочными местами для двух 120-мм или одного 180/200-мм вентилятора. Пылевой фильтр здесь, к сожалению, отсутствует.

Cooler Master CM 690 III

Обе дверцы имеют ручки, облегчающие монтаж и демонтаж, и снабжены двумя крепежными винтами с накатанной головкой каждая.

Cooler Master CM 690 III

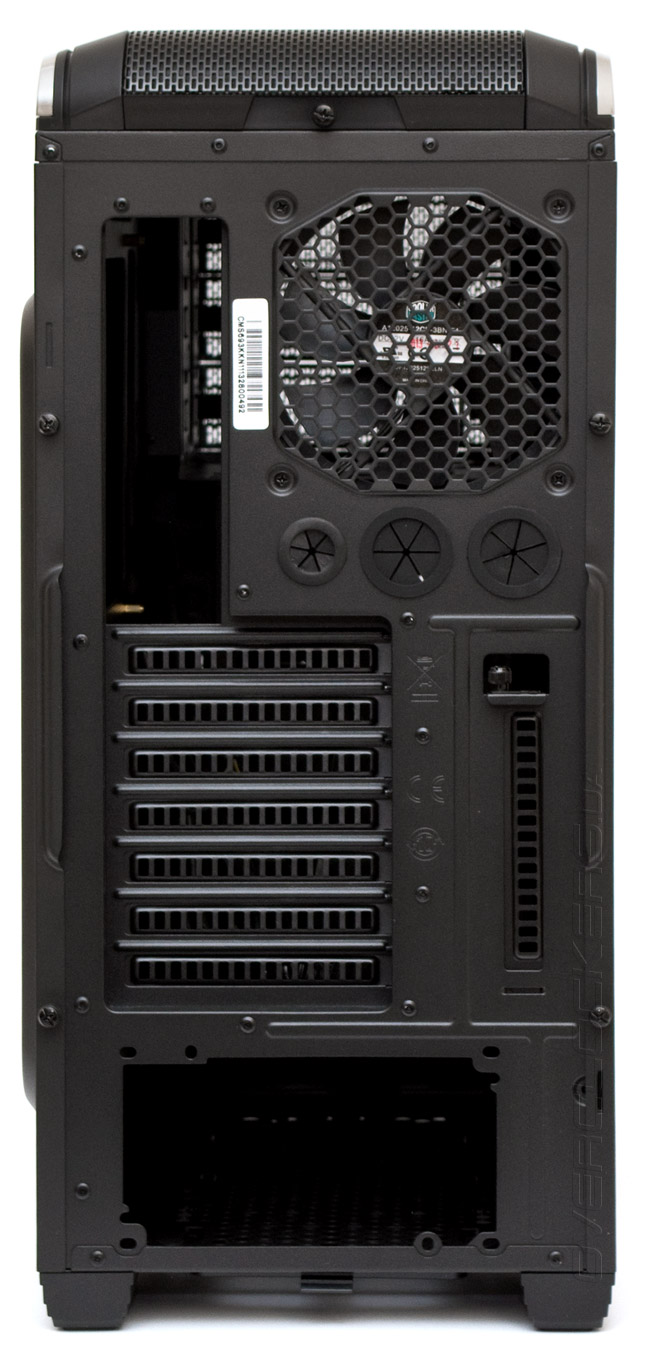

Задняя панель стандартная. Сверху находится решетка 120-мм вентилятора, под ней три прорезиненных отверстия для шлангов СВО — одно диаметром 16 мм и два диаметром 25 мм. Слотов расширения семь, плюс один вертикальный находится сбоку справа.

Cooler Master CM 690 III

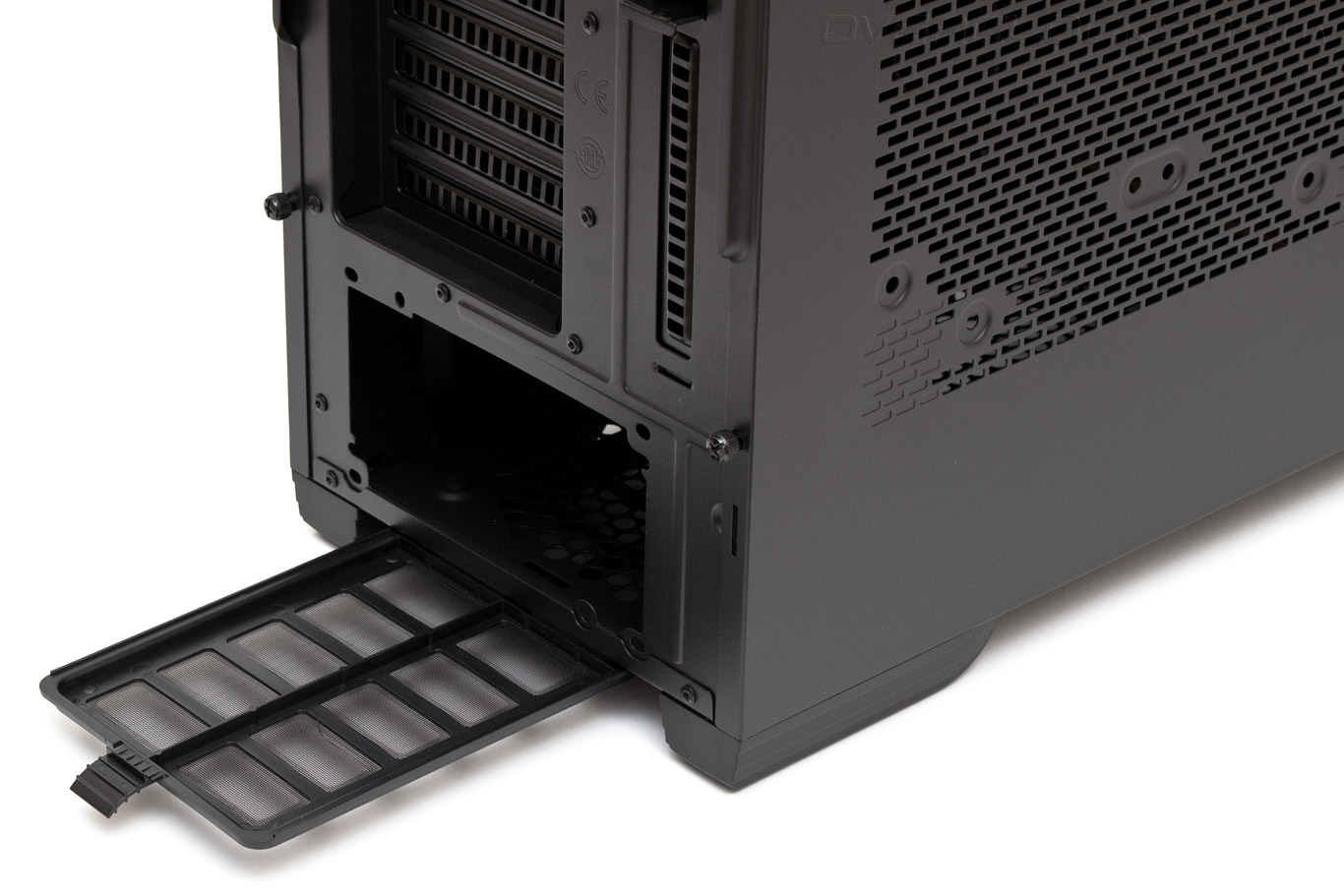

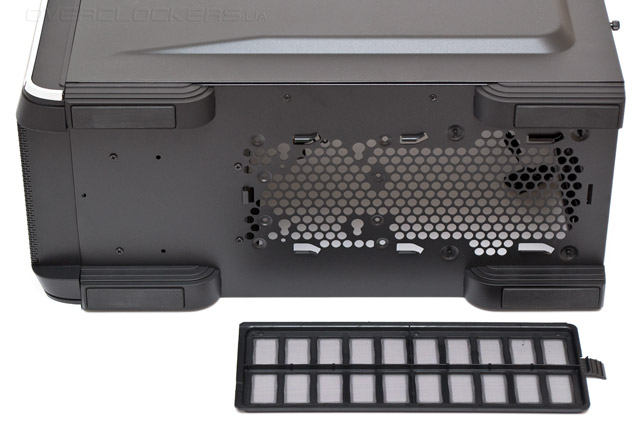

Блок питания можно ориентировать вентилятором вверх или вниз. От попадания пыли он защищен качественным легкосъемным фильтром, сдвигающимся назад.

Cooler Master CM 690 III

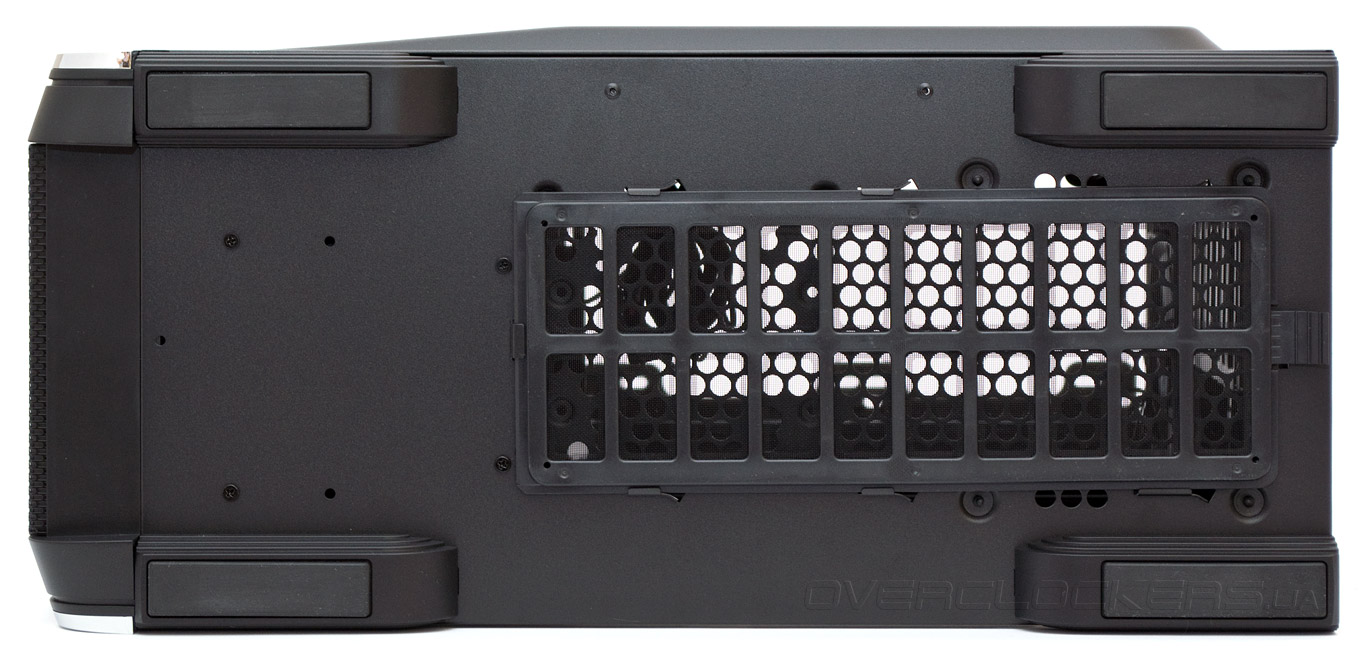

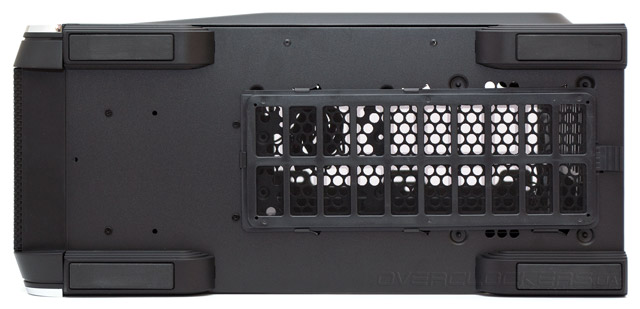

На днище нет ничего особо интересного, не считая упомянутого ранее фильтра в задней части и винтов в передней, удерживающих корзину накопителей.

Cooler Master CM 690 III

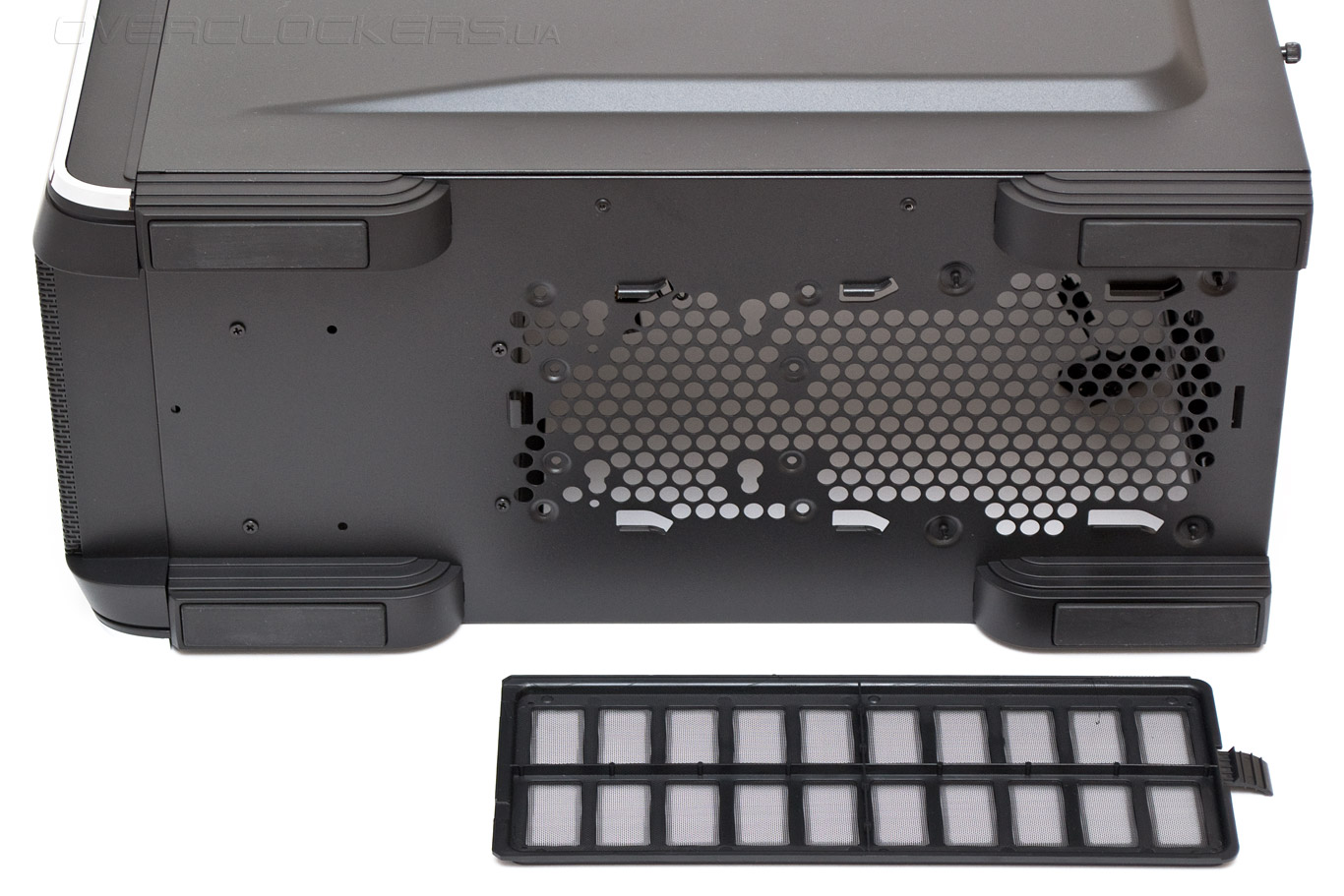

Крупные отверстия, занимающие 2/3 нижней панели, указывают на то, что проблем с доступом воздуха внутрь быть не должно.

Cooler Master CM 690 III

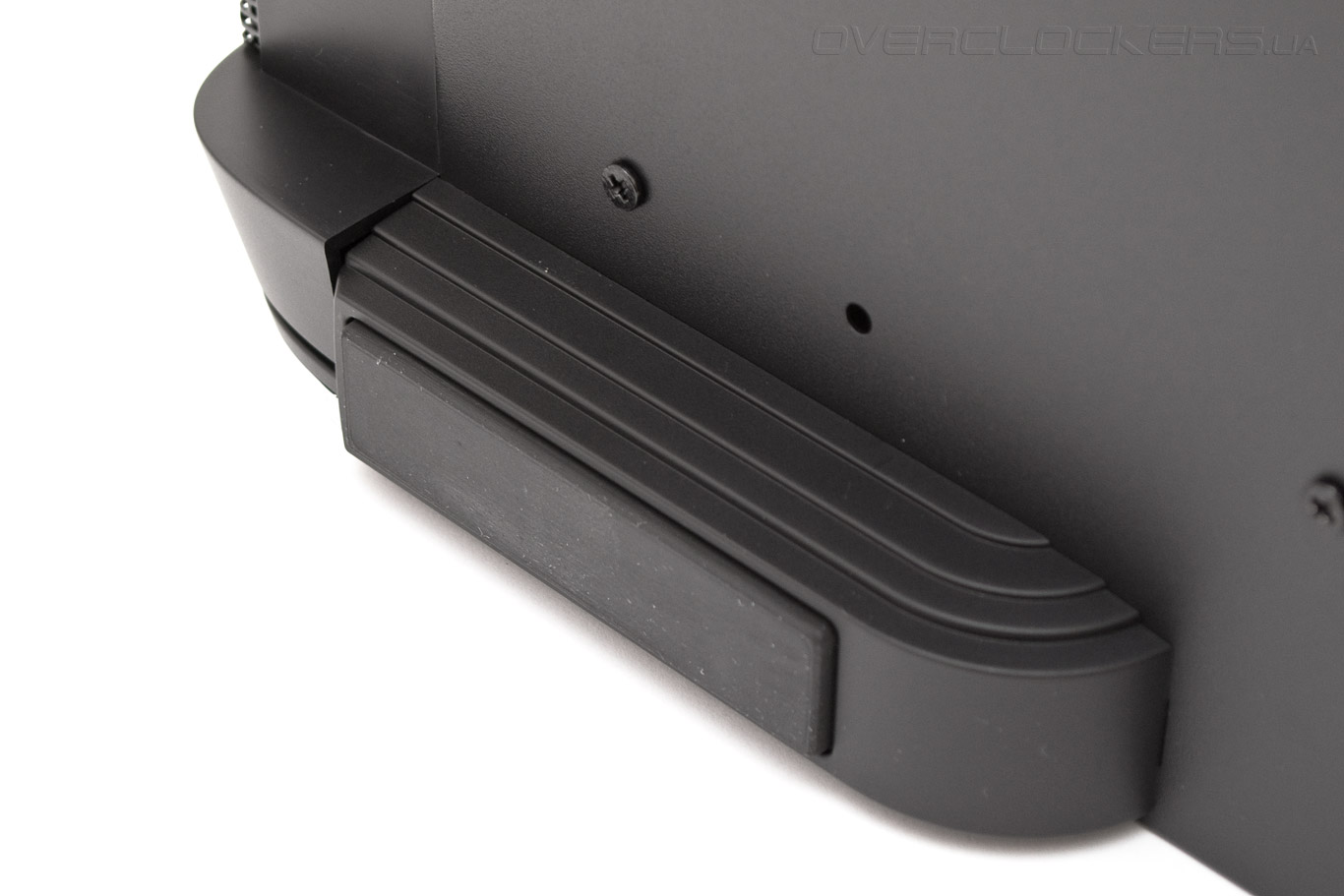

Пластмассовые ножки приподнимают корпус на 24 мм. Благодаря крупному резиновому основанию они отлично удерживают шасси от скольжения и обеспечивают хорошую виброизоляцию.
