Обзор корпуса Chieftec Mesh CW-01B-OP

Внутреннее устройство

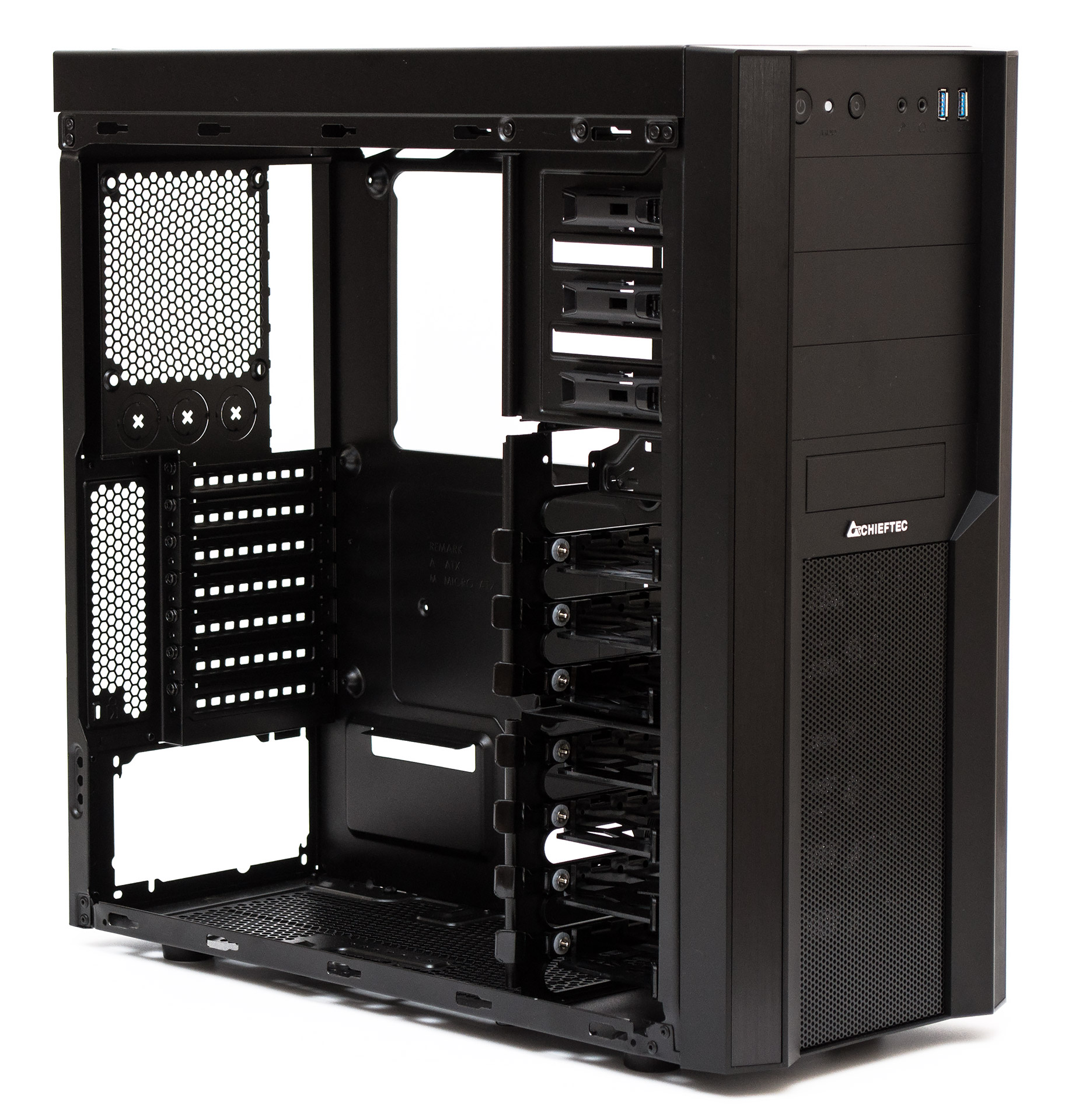

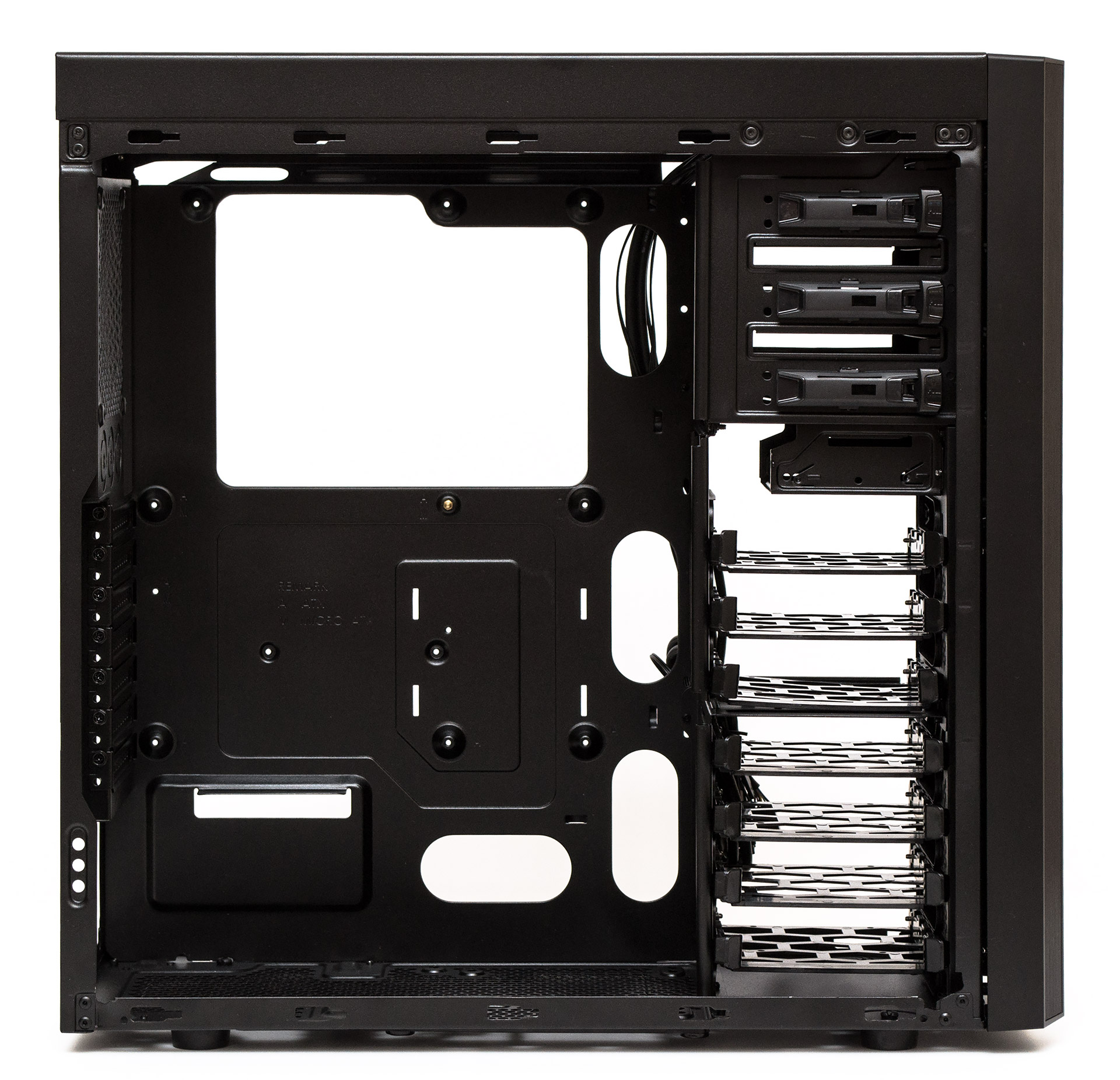

Корпус Chieftec Mesh CW-01B-OP поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 170 мм. Минимальная длина плат расширения во всех слотах составляет 270 мм, а максимальная в 410 мм достигается в слотах с первого по четвертый, если убрать стенку отсека жестких дисков. Длина блока питания ограничена лишь при установке вентилятора на нижнюю панель. Со 120-мм пропеллером можно поставить БП максимум до 190 мм длиной, а со 140-мм вентилятором — не больше 170 мм.

Chieftec Mesh CW-01B-OP

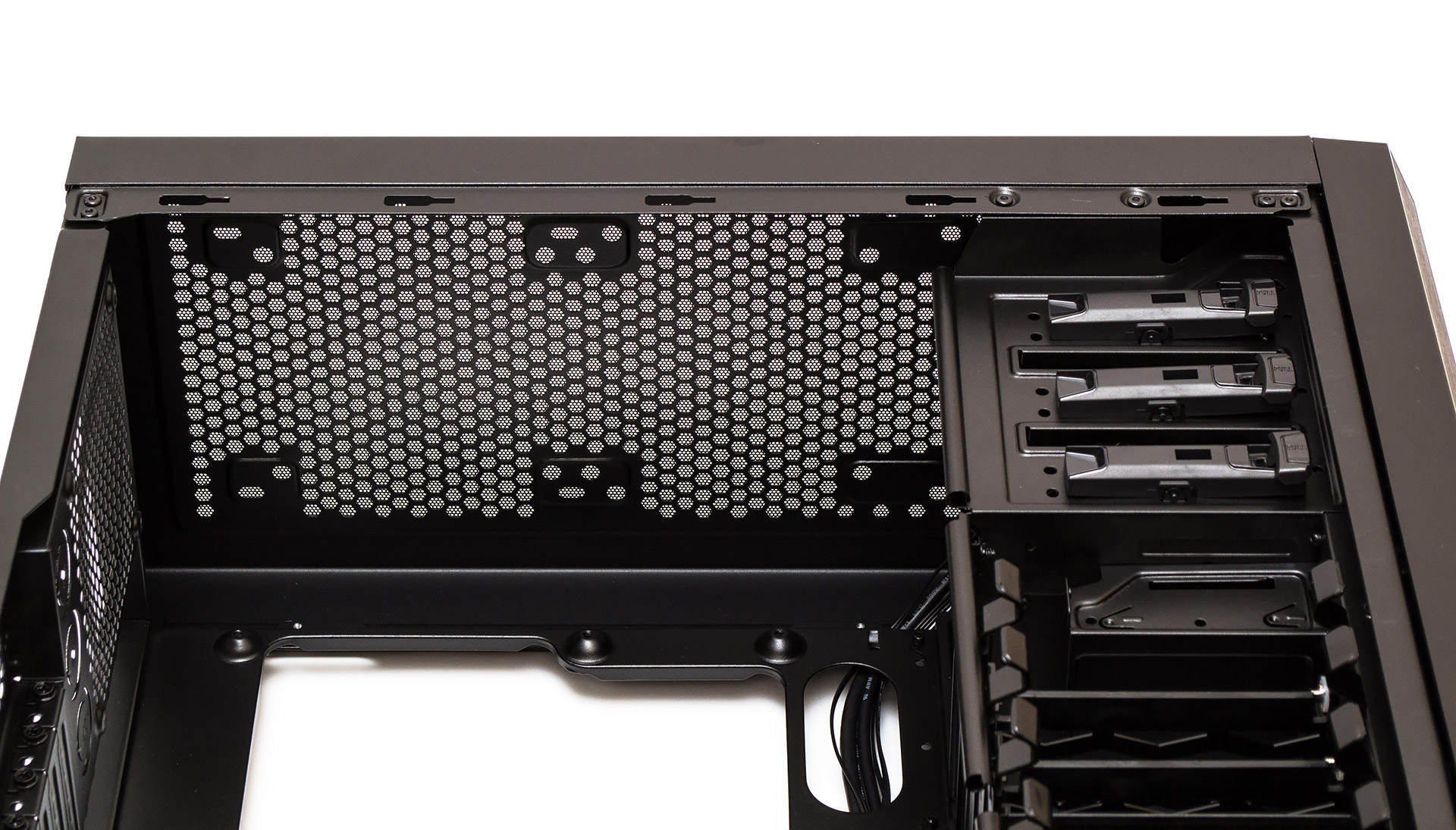

Запас пространства под верхней панелью до кромки материнской платы равен 55 мм. Вместе со сдвинутыми в сторону креплениями 120-мм вентиляторов это дает достаточно места для установки радиаторов СЖО. Если используется 280-мм радиатор, верхний 5,25″ отсек будет недоступен для монтажа накопителя.

Chieftec Mesh CW-01B-OP

На заднюю панель можно закрепить один 120-мм вентилятор. Все заглушки слотов расширения держатся на обычных корпусных винтах. Для удобства пользователя напротив них есть вырез в грани, чтобы было проще закручивать данные винты отверткой.

Chieftec Mesh CW-01B-OP

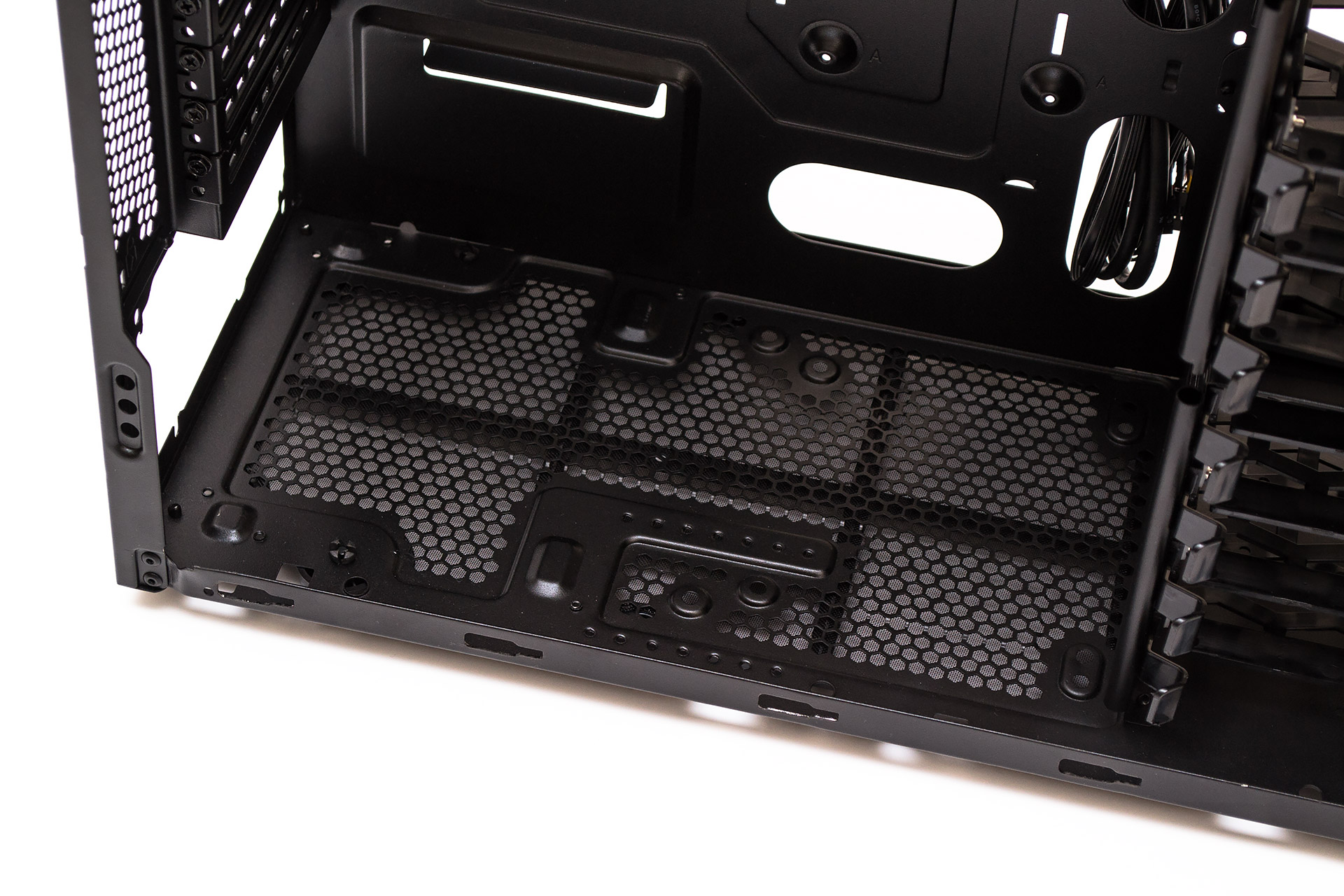

Для блока питания никаких демпферов не предусмотрено. В центре нижней панели можно закрепить одни 120- или 140-мм вентилятор.

Chieftec Mesh CW-01B-OP

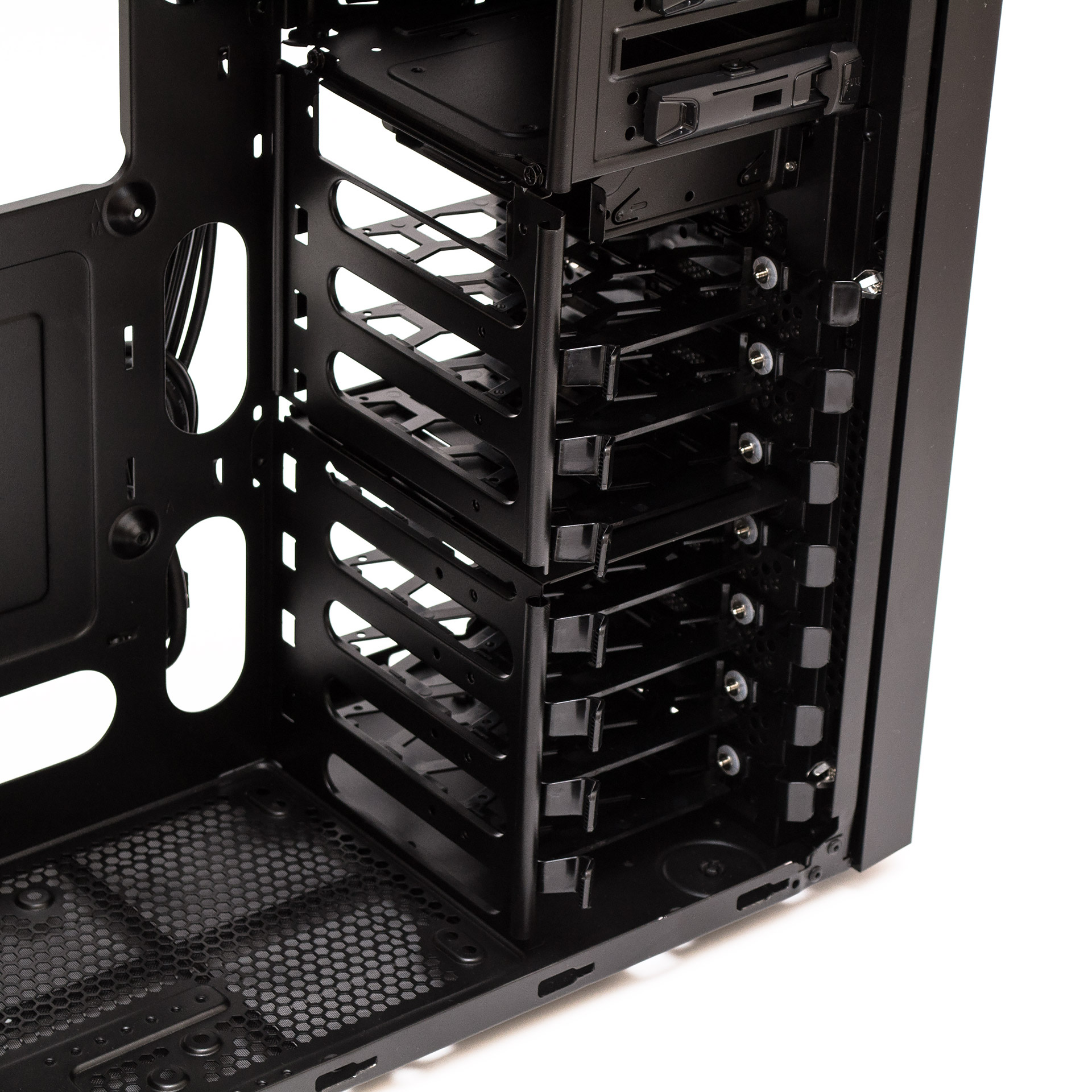

Корпус определенно порадует тех, кому не хватает места под 3,5″ жесткие диски. Здесь их помещается сразу семь штук. причем в индивидуальных салазках. В нижней несъемной корзине можно разместить четыре накопителя, а вверху еще три, при условии, что не требуется место под длинную видеокарту.

Chieftec Mesh CW-01B-OP

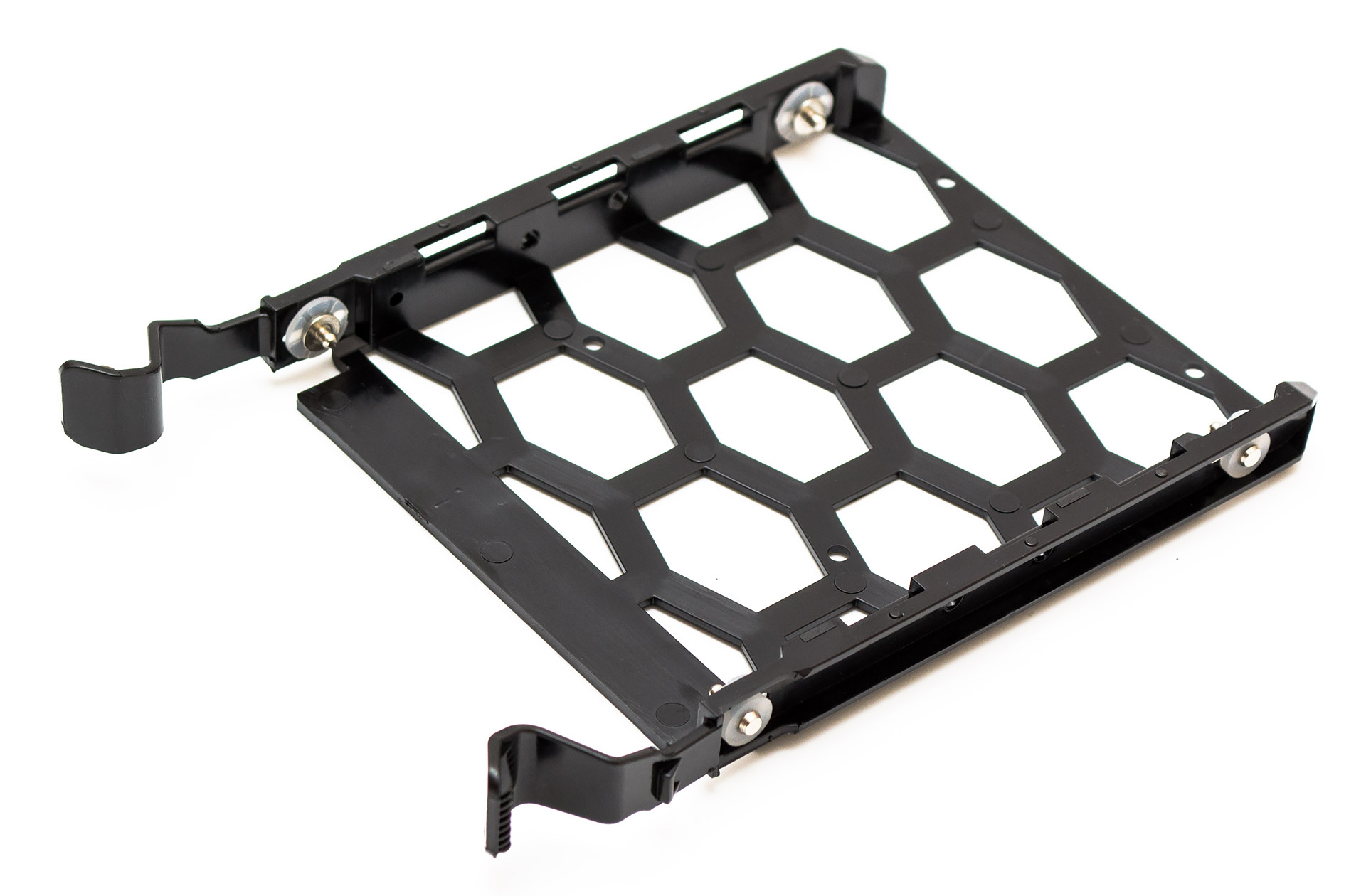

В каждую пластиковую каретку можно установить один 3,5″ или 2,5″ накопитель. Для жестких дисков есть быстрые крепления с качественными силиконовыми демпферами. SSD придется прикручивать маленькими винтами.

Chieftec Mesh CW-01B-OP

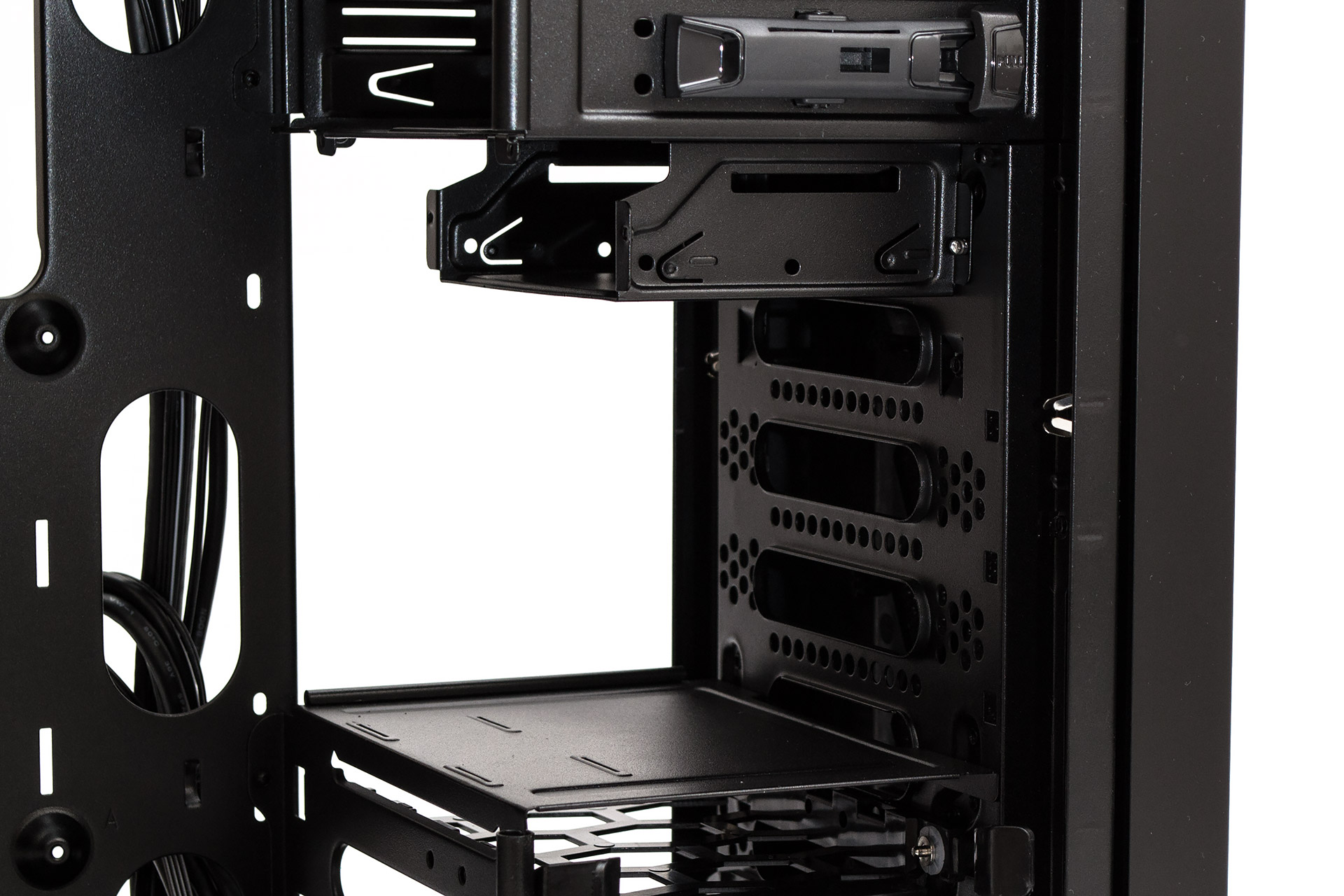

Съемная стенка верхнего отсека накопителей держится на двух винтах сверху и двух упорах внизу. При желании её можно закрепить и в промежуточном положении, но особого смысла в этом нет.

Chieftec Mesh CW-01B-OP

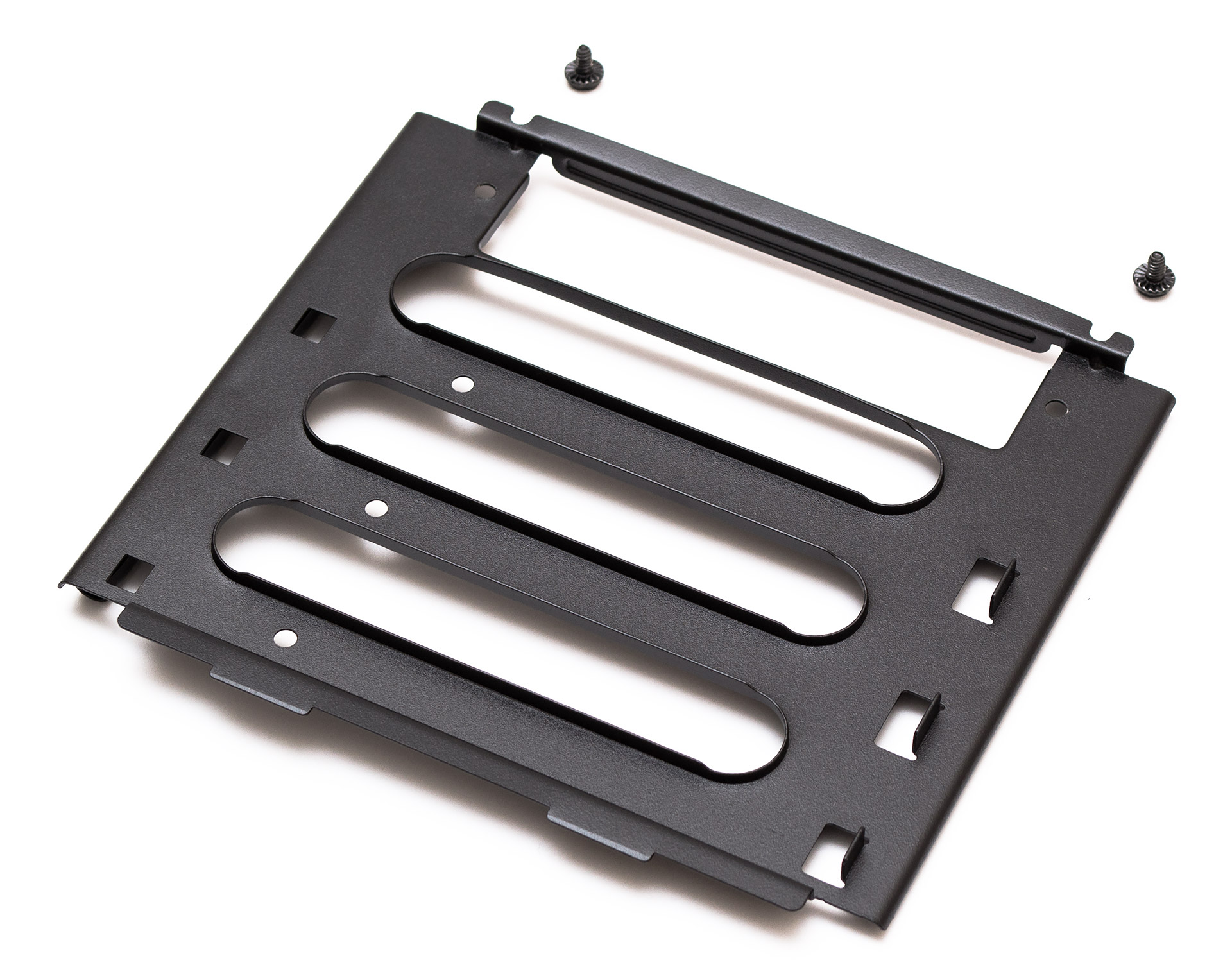

Особо архаично в данном шасси смотрится посадочная корзинка под 3,5″ привод FDD. Да, туда можно поставить не только его, а например контроллер вентиляторов или картридер, но кому это сейчас может понадобится?

Chieftec Mesh CW-01B-OP

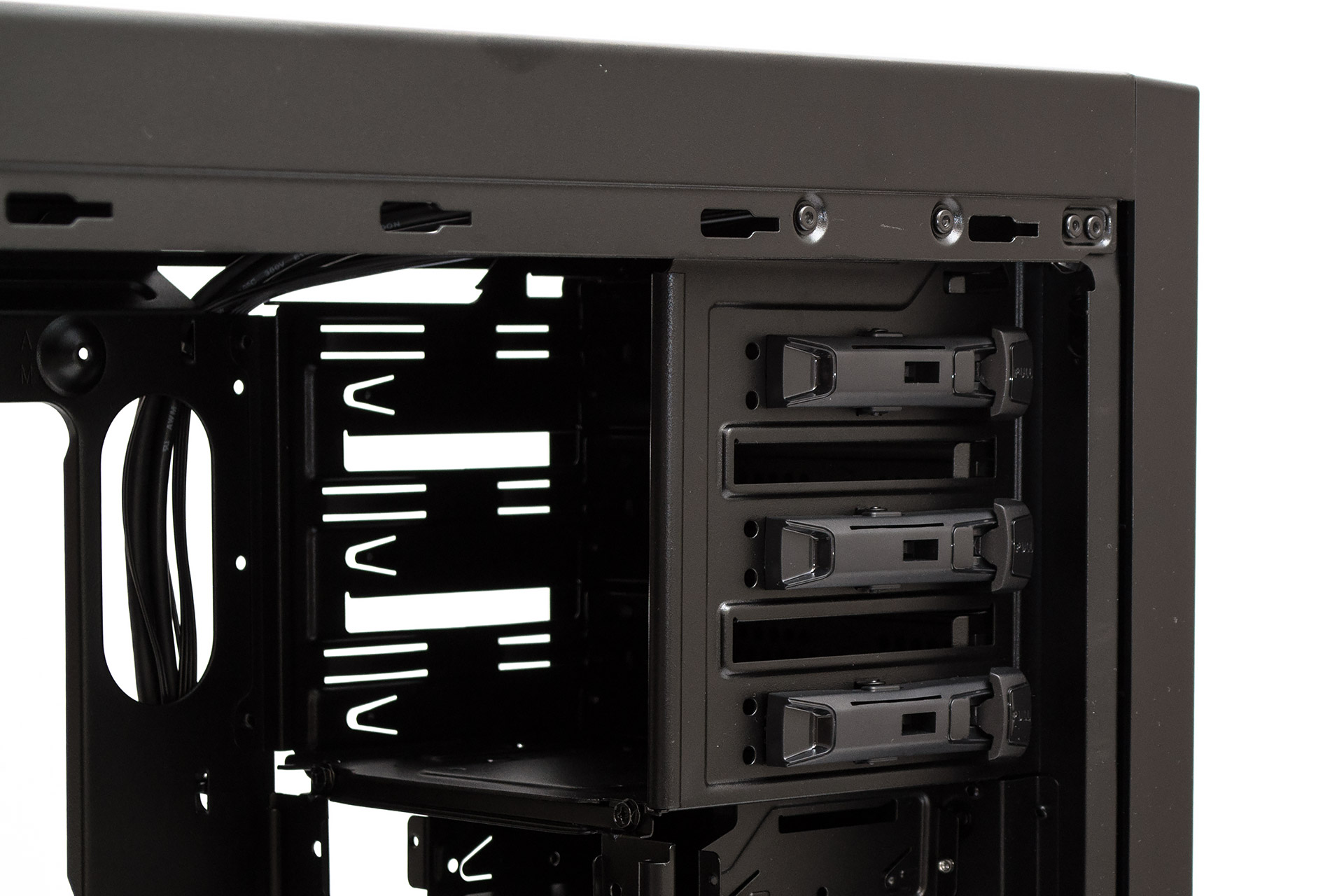

Отсеки под три 5,25″ устройства выполнены весьма неплохо. Здесь есть клипсы для быстрой фиксации. Защелкиваются автоматически при монтаже. Открываются если потянуть «на себя» в передней части держателя.

Chieftec Mesh CW-01B-OP

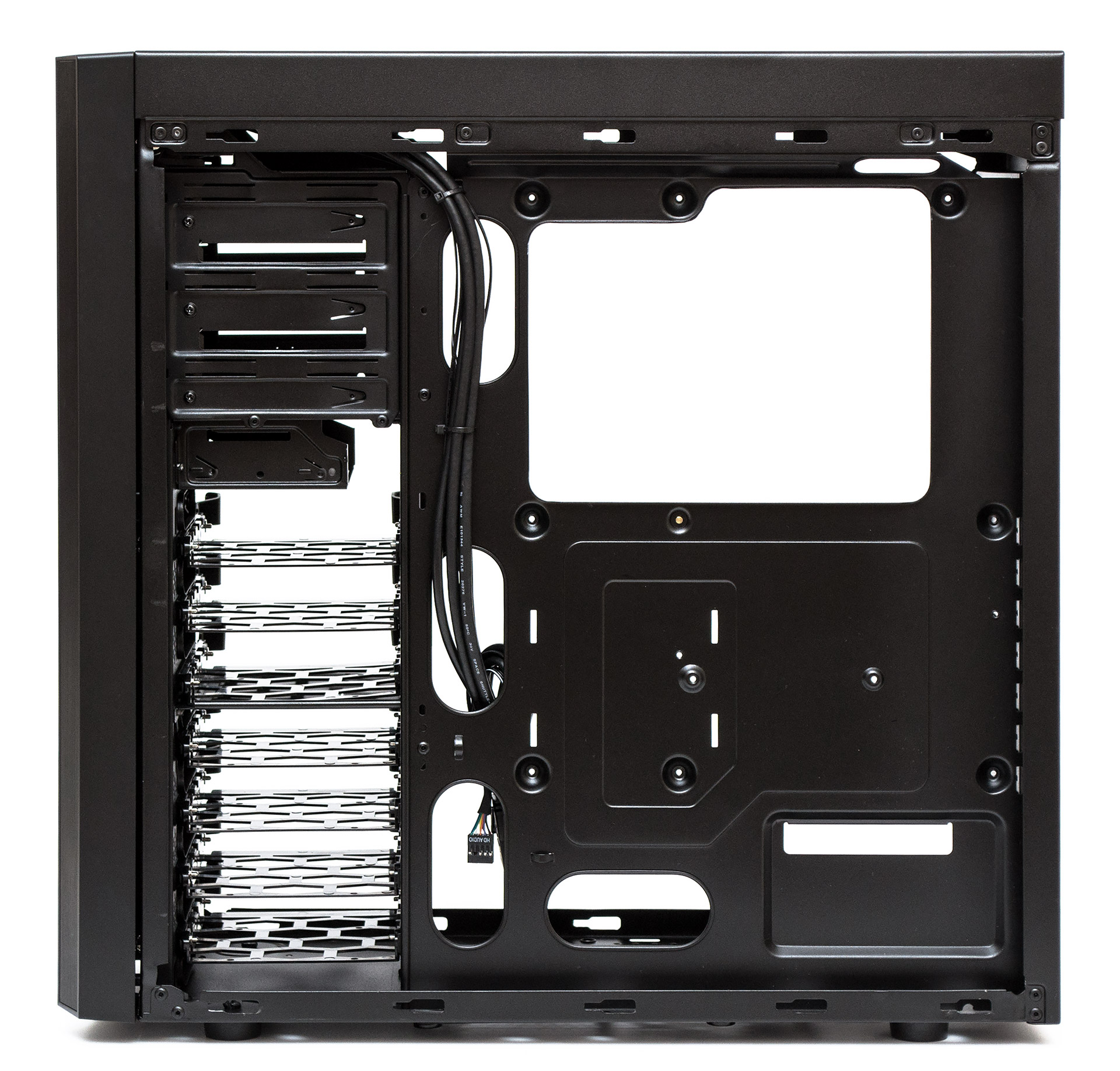

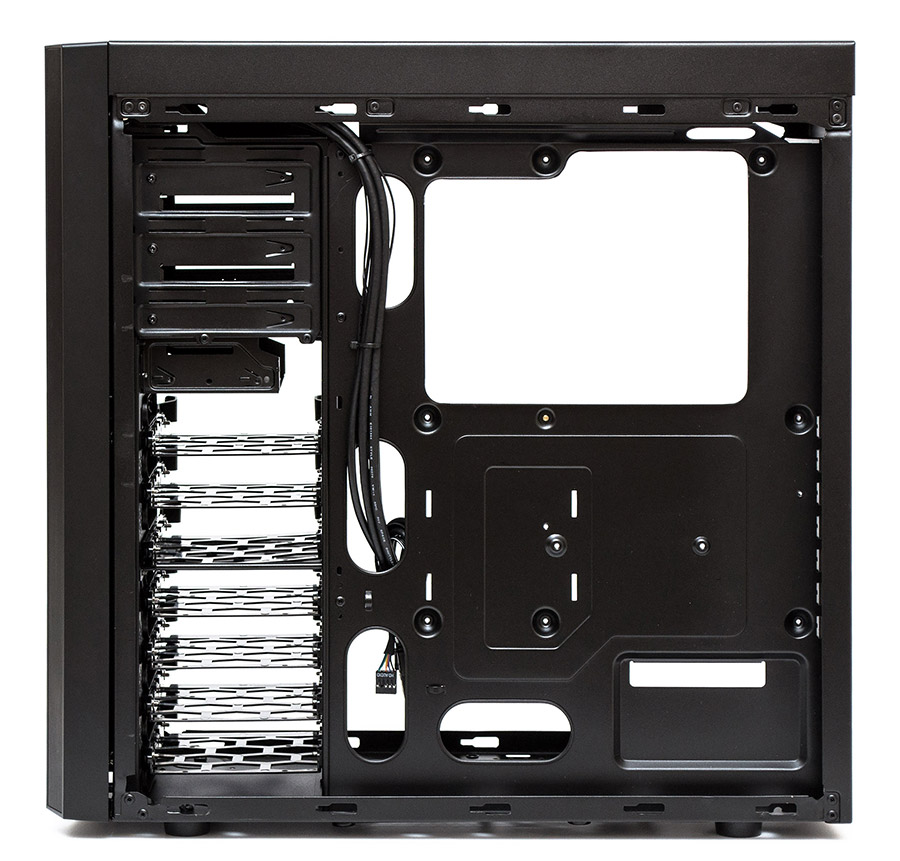

Со стороны поддона материнской платы все тоже неплохо. Есть огромный вырез для усилительной пластины процессорного кулера, семь крупных отверстий для протяжки проводов. Однако проушин для кабельных стяжек маловато — всего три штуки. Запас пространства за поддоном для укладки кабелей равен 26 мм.

Chieftec Mesh CW-01B-OP

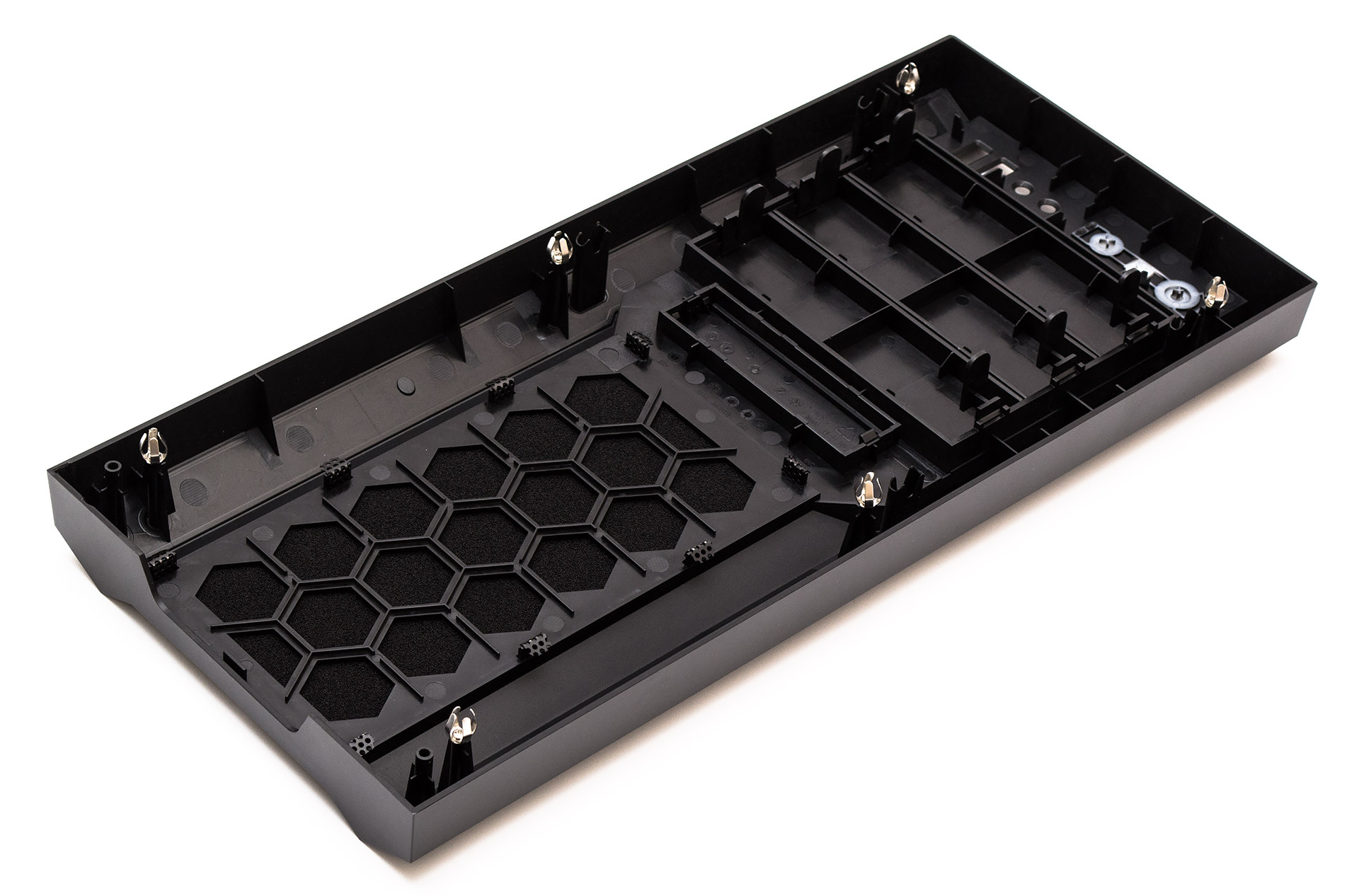

Отдельно хочется похвалить создателей корпуса за крепления передней панели. Здесь она держится на шести металлических фиксаторах типа «тюльпан». И пусть прилегает фронт к шасси не очень плотно, зато панель выдержит много демонтажей и её должно хватить на весь жизненный цикл продукта. Все заглушки внешних отсеков съемные и многоразовые. Вентиляционная решетка подбита с внутренней стороны поролоновым фильтром. Снимается фронтальная панель очень просто, никакие кабеля к ней не прикреплены. Достаточно потянуть за выемку снизу.

Chieftec Mesh CW-01B-OP

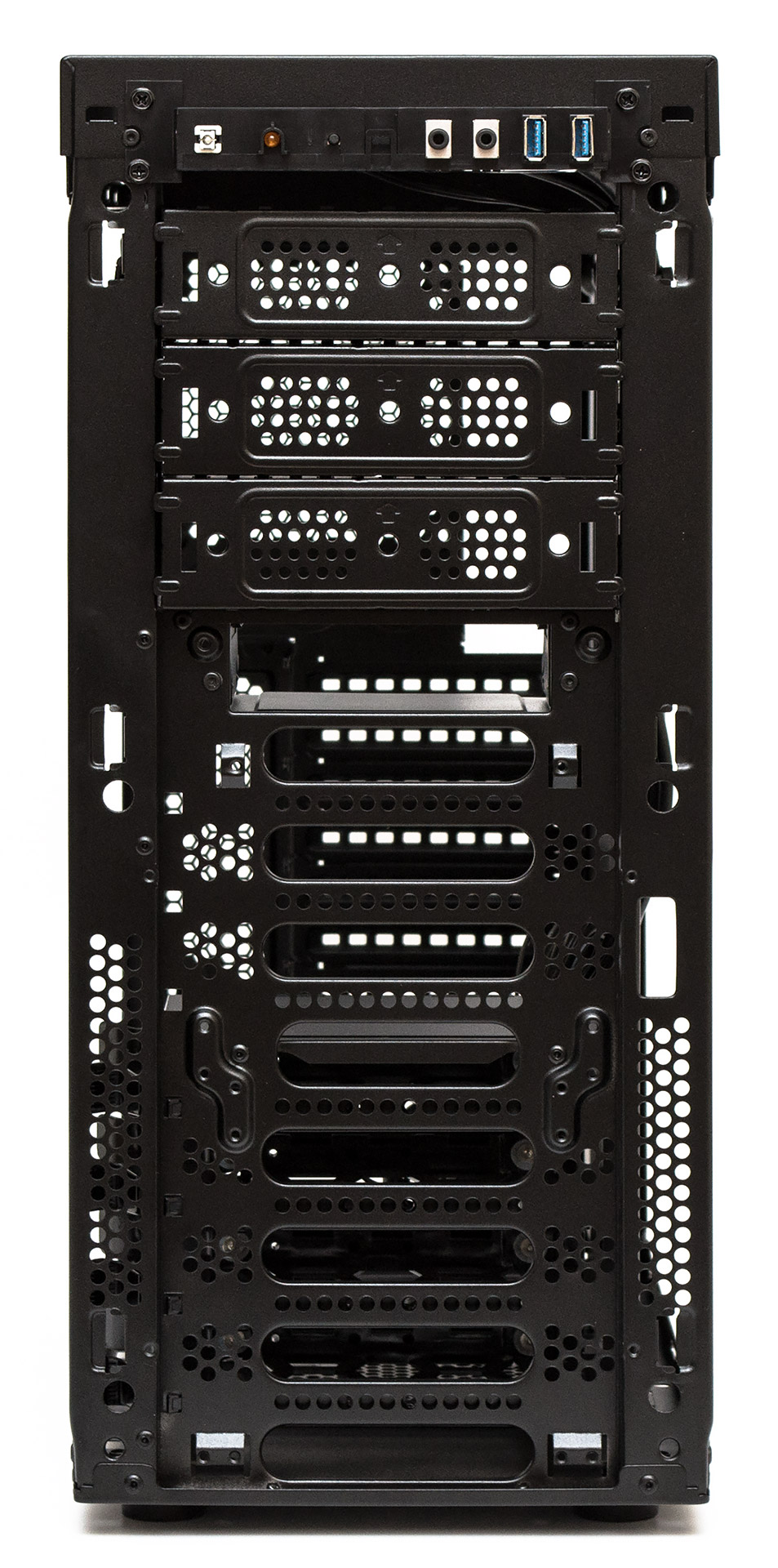

Внизу передней панели можно повесить два 120- или 140-мм вентилятора. Но есть одна проблема — крепления для них выполнены в виде нарезных отверстий, а длинных винтов для фиксации в комплекте обнаружено не было. Производитель заверил нас, что они поставляются в розничных вариантах. Кстати, верхний 140-мм вентилятор в случае установки перекроет собой внешний 3,5″ отсек.

Chieftec Mesh CW-01B-OP

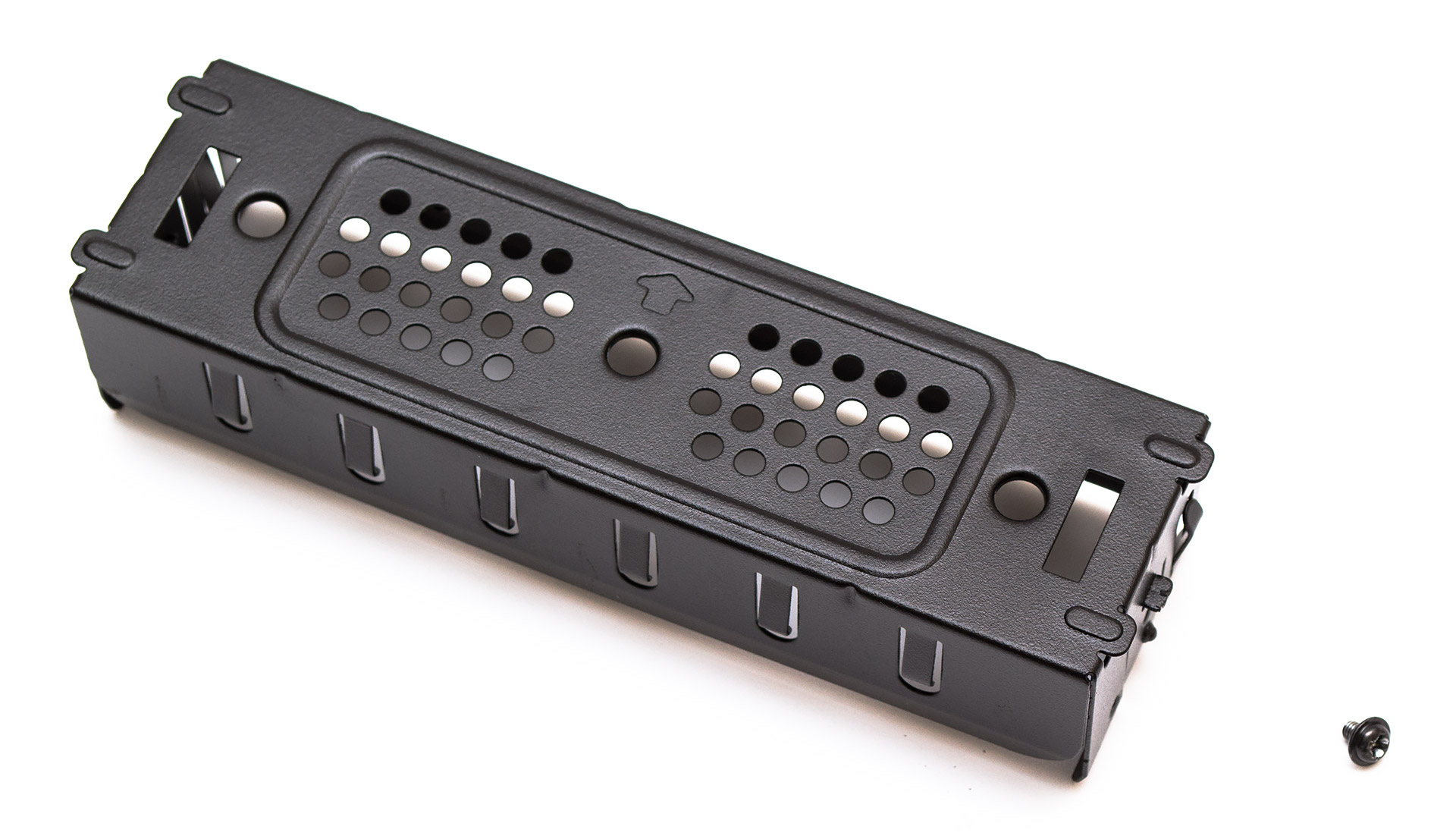

Заглушки 5,25″ отсеков оказались многоразовыми, да еще и с солидной конструкцией на винтах и зажимах.

Chieftec Mesh CW-01B-OP

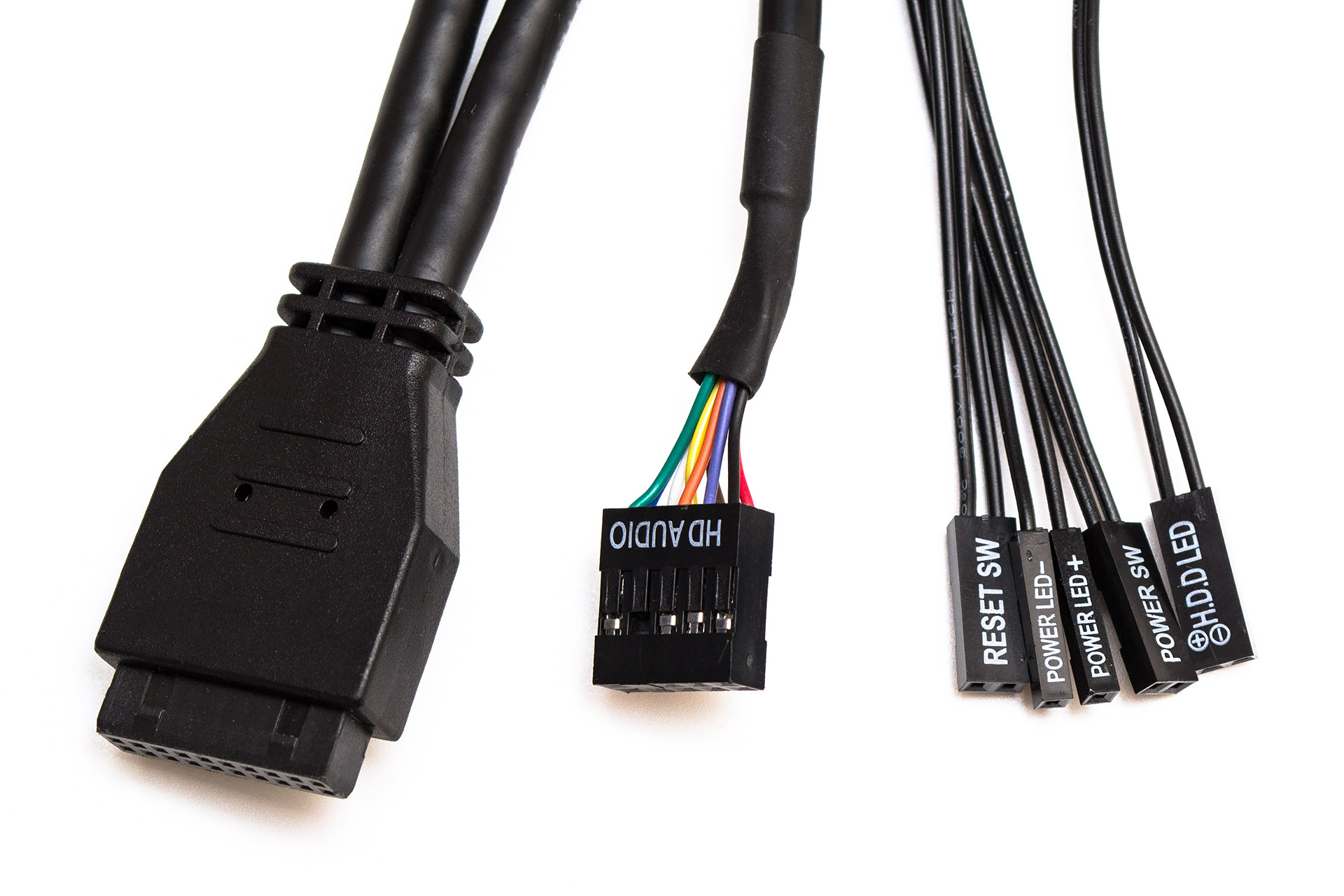

У корпуса есть следующий набор кабелей: колодка USB 3.1, разъем HD Audio и четыре пары проводов от кнопок запуска и перезагрузки системы, а также индикатора активности накопителей и питания системы. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Chieftec Mesh CW-01B-OP

Перейдем к сборке системы и тепловому тесту.
