Обзор корпуса Chieftec CG-04B-OP

Компания Chieftec из года в год поддерживает свою репутацию самого традиционного и консервативного производителя компьютерных корпусов. Шасси, которые они выпускают, весьма условно можно назвать «новыми», но некоторый прогресс в них все же есть. Появляются новые разъемы, слегка меняется дизайн. В общем, часто изменения носят косметический характер.

Модель корпуса Chieftec CG-04B-OP, которая будет рассмотрена сегодня, относится к бюджетному классу, что выражается как в ее конструкции и внешнем виде, так и в стоимости. И именно последний фактор часто является решающим для нетребовательного покупателя. Мы, же со своей стороны, попытаемся рассказать о том, что получит за эти деньги новоиспеченный владелец данного шасси.

Chieftec CG-04B-OP

Характеристики

Модель Chieftec CG-04B-OP
Страница продукта chieftec.eu
Тип корпуса Midi-Tower
Размеры, мм 407 (В) x 180 (Ш) x 484 (Г)
Материал Сталь (0,6 мм), пластик
Вес, кг 4,1
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 2
Устройства 3,5″ внешние 1
Устройства 3,5″ / 2,5″ внутренние 2 / 1
Поддерживаемое количество слотов расширения 7
Вентиляторы передний — 1 х 80 / 92 / 120 мм (опционально)
боковые — 2 х 120 мм (опционально)
задние — 2 х 80 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, 3,5-мм микрофонный вход и выход на наушники
Прочее
Рекомендованная стоимость, $ 40

Упаковка и комплект поставки

Корпус поставляется на рынок в обычной коробке, на которой спереди и сзади схематично изображен лишь внешний вид фронтальной панели. Характеристик нигде нет, на боковинах указана логистическая информация, модель шасси и наличие (либо отсутствие в комплекте блока питания). Защита от повреждений при перевозке обеспечивается двумя демпферами из пенопласта и полиэтиленовым пакетом. Ручек на боках коробки нет.

Chieftec CG-04B-OP

Комплект поставки выглядит скромно, инструкции по сборке нет. Зато в небольшом полиэтиленовом пакетике есть следующие детали:

  • четыре одноразовых пластиковых стяжки;
  • диагностический динамик;
  • восемь изоляционных прокладок под винты;
  • три латунных ножки для материнской платы (еще шесть предустановлены в поддоне);
  • четыре корпусных винта;
  • 16 мелких винтов для материнской платы, накопителей формата 2,5″ и 5,25″;
  • шесть винтов под жесткие диски или 3,5″ устройства.
Chieftec CG-04B-OP

Внешний вид

Дизайн корпуса предельно прост. Это правильная стальная коробка черного цвета с ровной пластиковой передней панелью. В верхней части есть два отсека под устройства формата 5,25″ и один под 3,5″. Большая половина фронта снизу занята металлической решеткой с мелкими ячейками.

Chieftec CG-04B-OP

Круглая серебристая кнопка старта и два индикатора: питания системы (зеленый) и активности накопителей (красный), расположены по центру справа. Чуть ниже находится вставка, на которой разместились два порта USB 3.0, два разъема USB 2.0 и еще два 3,5-мм выхода под микрофон и наушники.

Chieftec CG-04B-OP

Левая панель имеет два решетчатых вентиляционных отверстия в задней части, на которые можно закрепить два 120-мм вентилятора. Держится боковая дверца на винтах с накатанной пластмассовой головкой.

Chieftec CG-04B-OP

Так выглядит левая панель с обратной стороны. Она обладает достаточной жесткостью, но вот если дверцу снять, то геометрия корпуса нарушается и его слегка «ведет» в поперечной плоскости.

Chieftec CG-04B-OP

Правая боковина сплошная и съемная. Ее тоже удерживают винты с пластиковой накатанной головкой.

Chieftec CG-04B-OP

С обратной стороны правой боковины никаких сюрпризов обнаружено не было.

Chieftec CG-04B-OP

Верхняя панель сплошная. Ее можно без колебаний использовать вместо полочки.

Chieftec CG-04B-OP

Сзади все выглядит почти стандартно. Вверху — посадочное место под блок питания (возможна ориентация исключительно вентилятором вниз). Внизу — семь слотов расширения PCI, закрытых одноразовыми заглушками. Справа от них находится небольшая вертикальная вентиляционная решетка. Посередине задней панели расположены две круглые решетки под 80-мм вентиляторы. Нужно отметить, что в наше время это крайне редкое решение, в некотором роде даже атавизм.

Chieftec CG-04B-OP

На дне есть четыре мягкие наклеенные ножки, высотой в 3–4 мм. В передней панели снизу есть отверстие для ее демонтажа.

Chieftec CG-04B-OP

Посмотрим, как устроен корпус внутри.

Внутреннее устройство

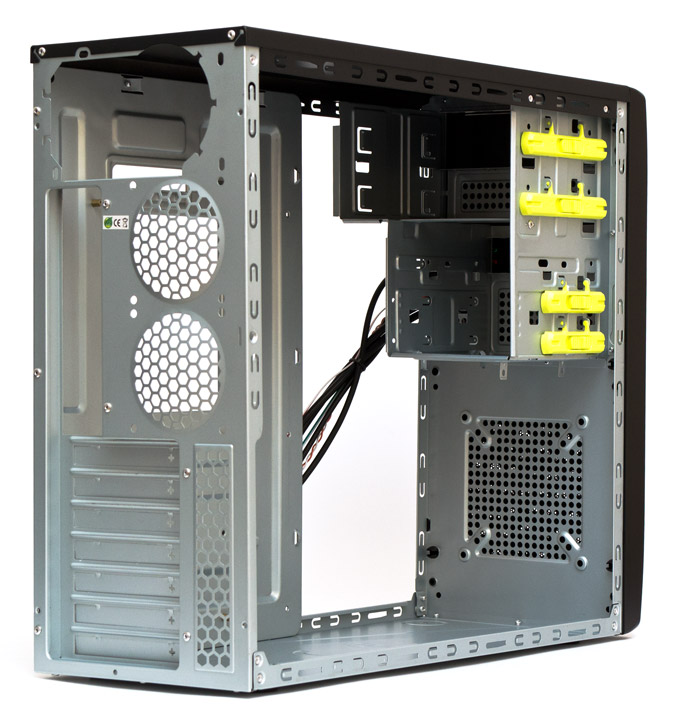

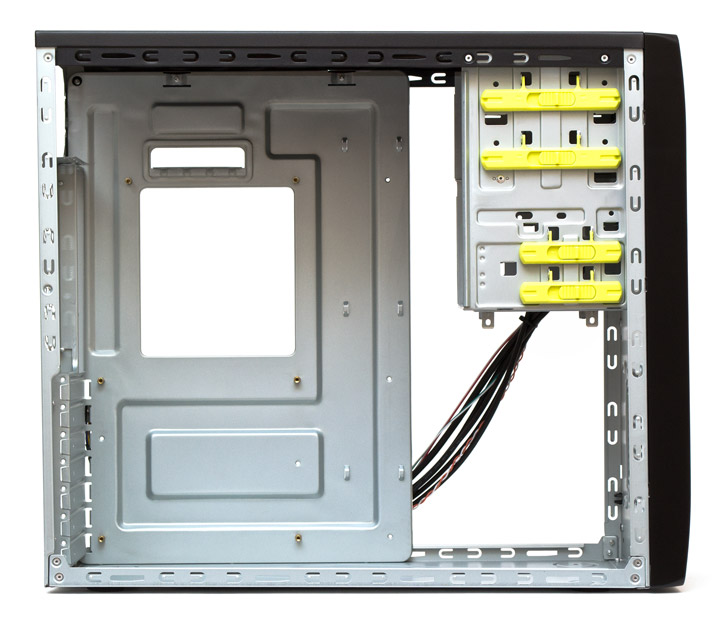

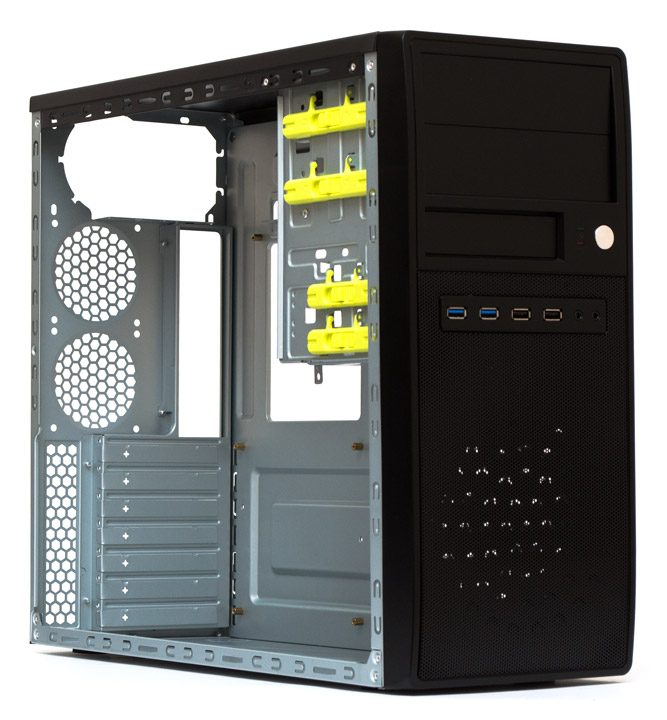

Корпус Chieftec CG-04B-OP поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера — 155 мм. Возможная длина плат расширения во всех слотах составляет 400 мм, если спереди будет установлен стандартный 120-мм вентилятор. Блок питания может иметь длину до 250 мм включительно.

Chieftec CG-04B-OP

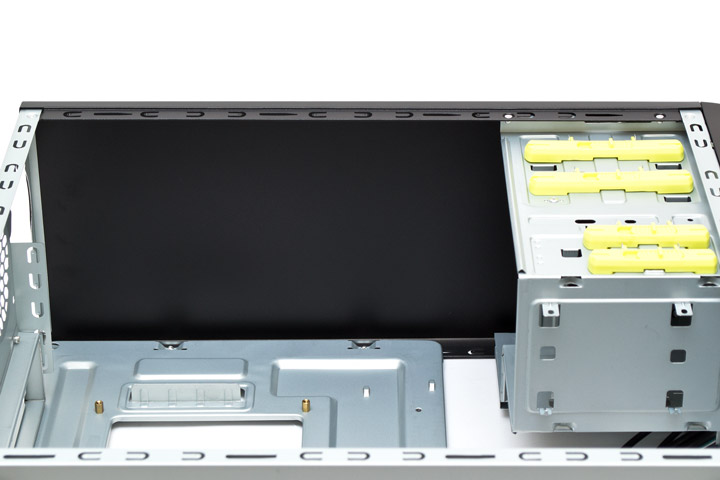

Вверху ничего нет. Основную часть пространства тут займет блок питания с проводами.

Chieftec CG-04B-OP

Заглушки придется выковыривать по старинке отверткой. И ею же прикручивать винты.

Chieftec CG-04B-OP

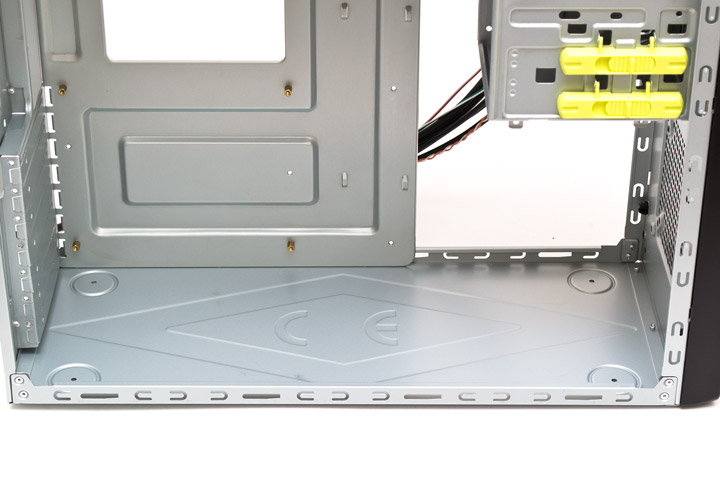

Дно корпуса пустое. Огромный запас пространства в 425 мм (без учета переднего вентилятора) позволит установить сюда видеокарту практически любого размера.

Chieftec CG-04B-OP

Для улучшения вентиляции в нижнюю часть передней панели можно поставить один вентилятор типоразмера 80, 92 или 120 мм.

Chieftec CG-04B-OP

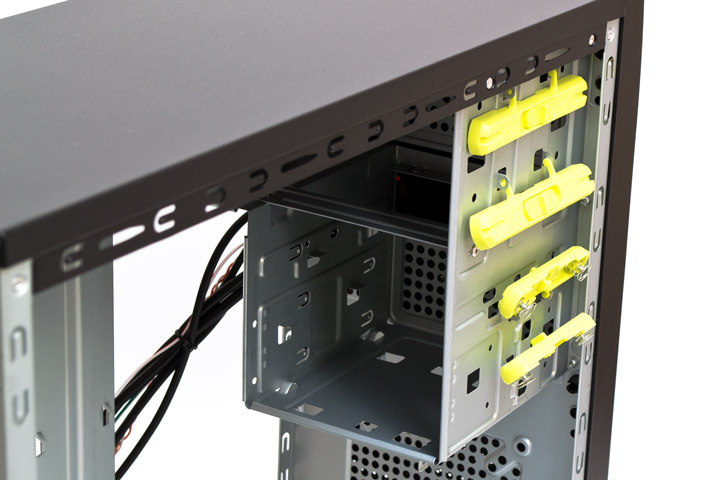

Два 5,25″ отсека и корзина для двух 3,5″ накопителей оборудованы подпружиненными защелками для быстрого монтажа без использования винтов. Между отсеками уже при помощи винтов можно закрепить любое внешнее 3,5″ устройство, а под корзиной есть крепления для одного 2,5″ диска.

Chieftec CG-04B-OP

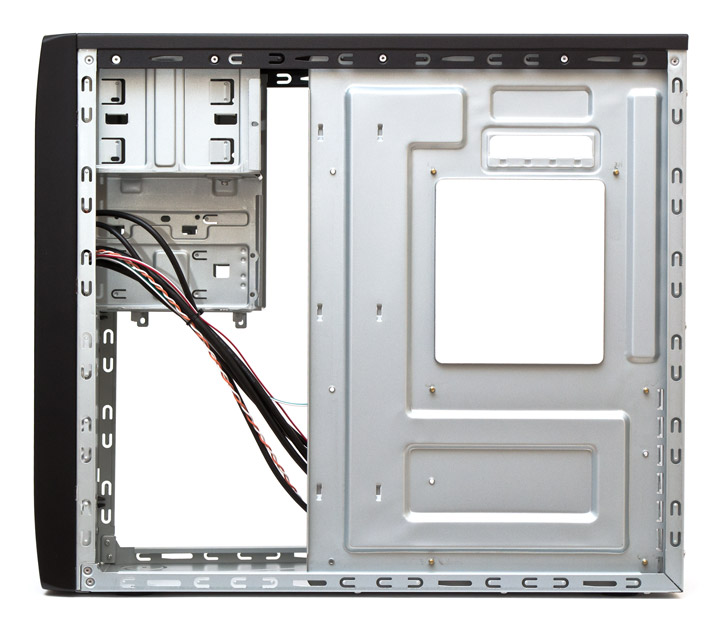

Места для укладки кабелей за поддоном материнской платы не предусмотрено, зато тут есть вырез под усилительную пластину процессорного кулера.

Chieftec CG-04B-OP

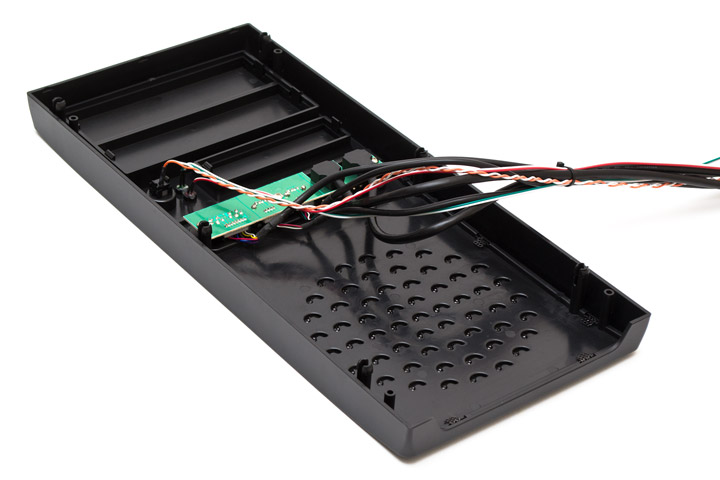

Передняя пластиковая панель легко снимается, если потянуть ее за выемку снизу. Держится на шести распорках типа «тюльпан». Все провода нужно отключить и освободить перед демонтажом. Стоит обратить внимание на то, что под передней металлической сеткой есть пластиковая подложка, на которой очень мало отверстий для вентиляции, да и форма их не способствует нормальному движению воздуха. Непонятно, почему тут нельзя было оставить просто большую круглую прорезь.

Chieftec CG-04B-OP

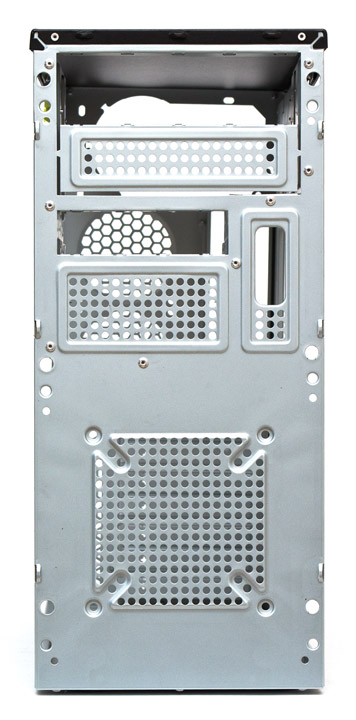

А так выглядит передняя панель без фронтальной пластиковой накладки.

Chieftec CG-04B-OP

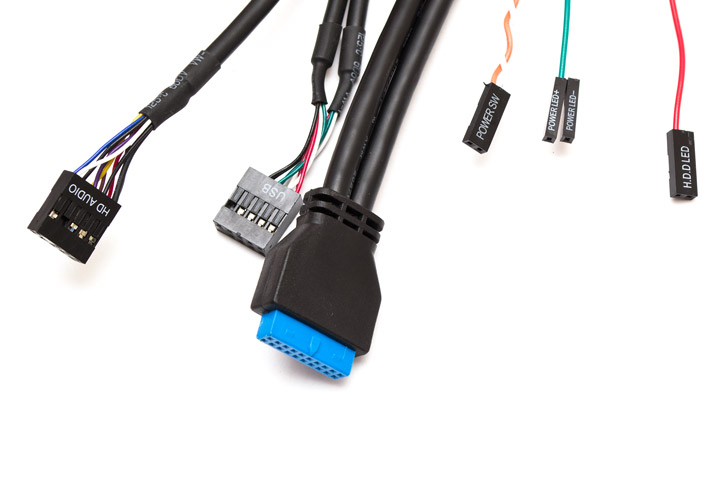

В набор кабелей от корпуса входит: разъем HD Audio, колодка USB 2.0, коннектор USB 3.0, три провода от кнопок запуска системы, индикатора питания и работы накопителей. Клавиша перезапуска системы и провод от нее отсутствует.

Chieftec CG-04B-OP

Перейдем к сборке и тестированию системы.

Сборка

Сборку системы в корпусе Chieftec CG-04B-OP следует начинать с монтажа блока питания и 3,5″ накопителей, поскольку установить это все потом, не задев материнскую плату, может быть проблематично. Завершать сборку стоит установкой видеокарты, уже после того, как были подключены все внутренние разъемы. Как видно, вырез под усилительную пластину открывает доступ к ней не полностью.

Chieftec CG-04B-OP

Индикаторы получились у Chieftec традиционно яркими и слепящими глаза.

Chieftec CG-04B-OP

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Chieftec CG-04B-OP использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,2 ГГц, 1,200 В);
  • кулер: Aardwolf Performa 10X, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x Chieftec Thermal Killer AF-0825S, 80 мм, 2300 об/мин; 1 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
Chieftec CG-04B-OP

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 29 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 391 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. На переднюю панель корпуса был добавлен один нагнетательный 120-мм вентилятор, а на заднюю — два вытяжных 80-мм пропеллера. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

Chieftec CG-04B-OP

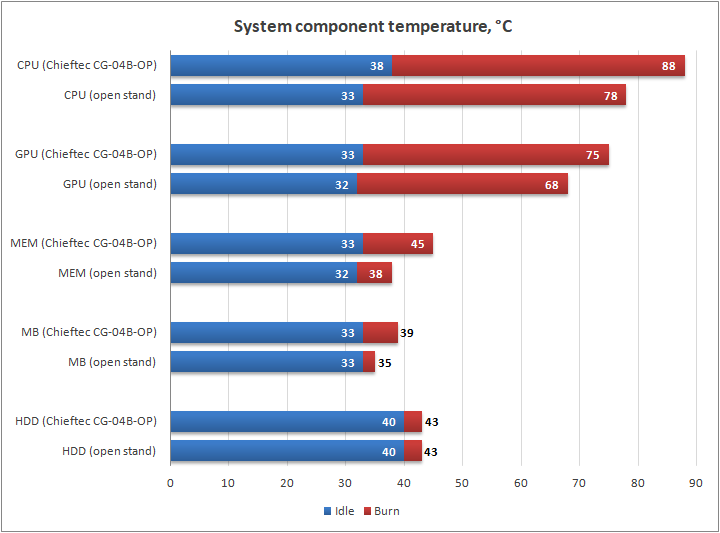

В связи с высокой температурой в помещении мне пришлось слегка убавить пыл центрального процессора со 160 до 120 ватт. Поскольку корпус поставляется без вентиляторов, их пришлось подбирать отдельно. Хотя для систем с низким уровнем тепловыделения можно обойтись и без пропеллеров. Что же получилось в результате? Процессору в данном шасси откровенно жарко, и он нагревается на 10 градусов больше, чем на открытом стенде, почти достигая «красной рабочей зоны». Видеокарта чувствует себя чуть лучше, показывая лишь семь лишних градусов сверху. В целом ее температура остается в рамках приличий. Оперативная память тоже оказывается на семь градусов теплее, а датчик материнской платы показал прибавку в четыре градуса. Жесткий диск не ощутил обдува вообще, его температура идентична открытому стенду без вентилятора. Качество охлаждения в целом можно оценить как «ниже среднего». В этот корпус не стоит ставить разогнанные системы горячее 400 ватт.

Выводы

Chieftec CG-04B-OP — это бюджетный по всем параметрам корпус от именитого производителя, который подойдет для сборки стандартных систем со средним и низким уровнем тепловыделения. Его основное преимущество в своем классе, это цена, однако стоит учесть, что есть подобные изделия и существенно дешевле, правда уже от менее популярных брендов. Недостатки конструкции корпуса предопределены его целевым назначением. Это и тонкий металл, и отсутствие внутренней покраски и места под 80-мм вентиляторы на задней панели вместо хотя бы 92-мм. Сюда можно было бы отнести и верхнее расположение блока питания, и ограничение по высоте процессорного кулера. Но больше всего расстраивает конструкция внутренности передней панели, ухудшающая воздушный поток.

Из достоинств данного шасси отмечу возможность установки любой, даже самой крупной видеокарты, наличие большого количества портов USB 2.0 и 3.0 и быстрые крепления для 3,5″ и 5,25″ устройств без винтов.

С моей точки зрения Chieftec CG-04B-OP подойдет в качестве шасси для массовых OEM-сборок рабочих настольных систем или дебютных сборок простых домашних компьютеров, где основной акцент сделан на видеокарту, а не процессор.
