Обзор корпуса Chieftec CG-04B-OP

Сборка

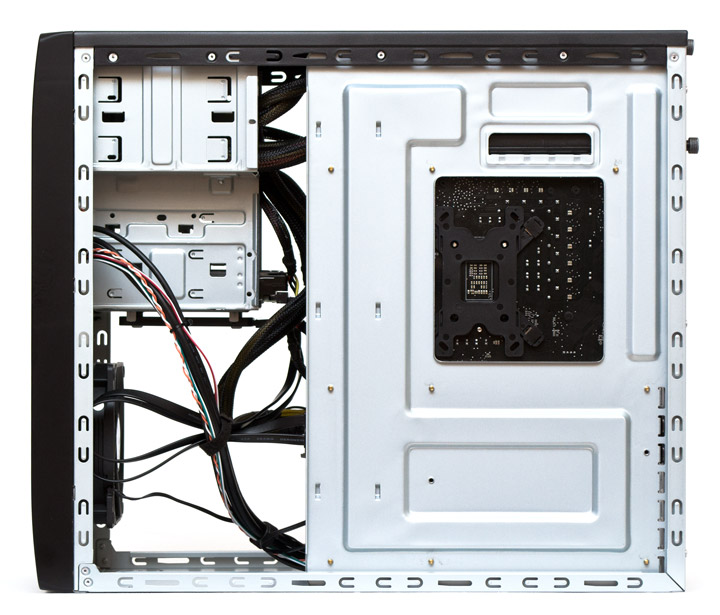

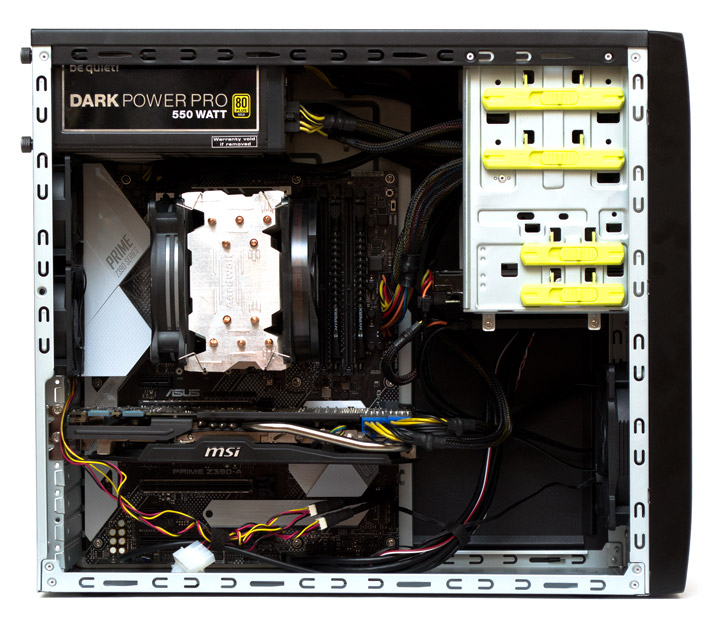

Сборку системы в корпусе Chieftec CG-04B-OP следует начинать с монтажа блока питания и 3,5″ накопителей, поскольку установить это все потом, не задев материнскую плату, может быть проблематично. Завершать сборку стоит установкой видеокарты, уже после того, как были подключены все внутренние разъемы. Как видно, вырез под усилительную пластину открывает доступ к ней не полностью.

Chieftec CG-04B-OP

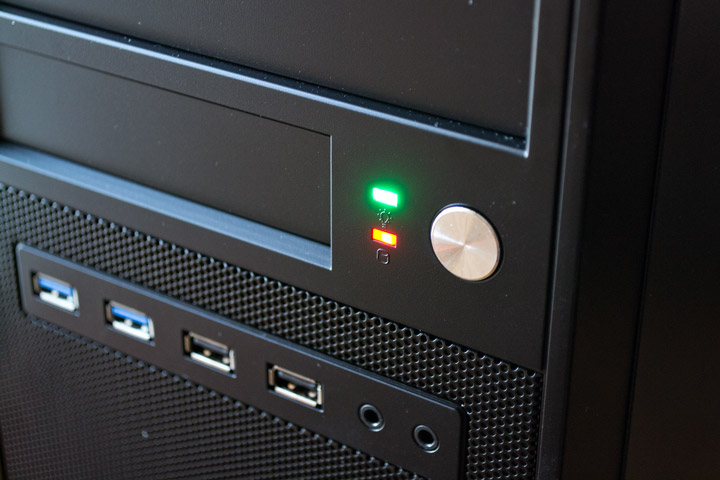

Индикаторы получились у Chieftec традиционно яркими и слепящими глаза.

Chieftec CG-04B-OP

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Chieftec CG-04B-OP использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,2 ГГц, 1,200 В);
  • кулер: Aardwolf Performa 10X, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x Chieftec Thermal Killer AF-0825S, 80 мм, 2300 об/мин; 1 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
Chieftec CG-04B-OP

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 29 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 391 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. На переднюю панель корпуса был добавлен один нагнетательный 120-мм вентилятор, а на заднюю — два вытяжных 80-мм пропеллера. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

Chieftec CG-04B-OP

В связи с высокой температурой в помещении мне пришлось слегка убавить пыл центрального процессора со 160 до 120 ватт. Поскольку корпус поставляется без вентиляторов, их пришлось подбирать отдельно. Хотя для систем с низким уровнем тепловыделения можно обойтись и без пропеллеров. Что же получилось в результате? Процессору в данном шасси откровенно жарко, и он нагревается на 10 градусов больше, чем на открытом стенде, почти достигая «красной рабочей зоны». Видеокарта чувствует себя чуть лучше, показывая лишь семь лишних градусов сверху. В целом ее температура остается в рамках приличий. Оперативная память тоже оказывается на семь градусов теплее, а датчик материнской платы показал прибавку в четыре градуса. Жесткий диск не ощутил обдува вообще, его температура идентична открытому стенду без вентилятора. Качество охлаждения в целом можно оценить как «ниже среднего». В этот корпус не стоит ставить разогнанные системы горячее 400 ватт.

Выводы

Chieftec CG-04B-OP — это бюджетный по всем параметрам корпус от именитого производителя, который подойдет для сборки стандартных систем со средним и низким уровнем тепловыделения. Его основное преимущество в своем классе, это цена, однако стоит учесть, что есть подобные изделия и существенно дешевле, правда уже от менее популярных брендов. Недостатки конструкции корпуса предопределены его целевым назначением. Это и тонкий металл, и отсутствие внутренней покраски и места под 80-мм вентиляторы на задней панели вместо хотя бы 92-мм. Сюда можно было бы отнести и верхнее расположение блока питания, и ограничение по высоте процессорного кулера. Но больше всего расстраивает конструкция внутренности передней панели, ухудшающая воздушный поток.

Из достоинств данного шасси отмечу возможность установки любой, даже самой крупной видеокарты, наличие большого количества портов USB 2.0 и 3.0 и быстрые крепления для 3,5″ и 5,25″ устройств без винтов.

С моей точки зрения Chieftec CG-04B-OP подойдет в качестве шасси для массовых OEM-сборок рабочих настольных систем или дебютных сборок простых домашних компьютеров, где основной акцент сделан на видеокарту, а не процессор.
