Обзор корпуса ATRIX 9003

На страницах нашего сайта мы уже имели возможность познакомиться с одним из корпусов серии ATRIX . Модель 9001 обладала интересным решением в плане вентиляции компонентов, а также имела дополнительные термодатчики с индикатором и приятную подсветку.

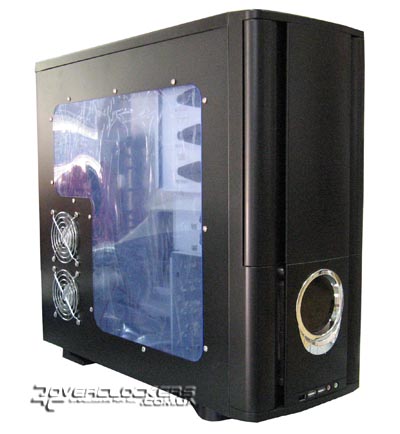

Модель ATRIX 9003 предлагает строгий дизайн в сочетании с большим окном из оргстекла на боковой панели. Вероятно, производитель при проектировании этого корпуса ориентировался на любителей моддинга. Габариты корпуса: 500 x 195 x 462 мм. Вес конструкции 8,8 кг. Корпус поставляется без блока питания. Имеется три предустановленных вентилятора. Рассматриваемая модель выполнена в черном цвете, что соответствует маркировке С4. Возможны еще варианты В34 и Е7, серебристого и золотистого цветов соответственно.

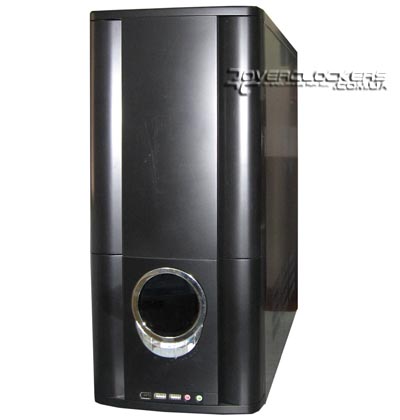

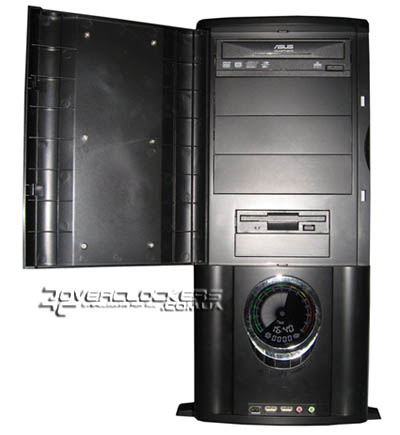

Передняя панель максимально проста, 5-дюймовые отсеки скрываются за дверцей. В общем дизайне передней панели можно выделить вертикальную полосу, которая выделяется на фоне слегка вогнутой во внутрь поверхности. Внизу расположен круглый экран-индикатор, напоминающий иллюминатор. Корпус стоит на четырех пластмассовых ножках. Чтобы поверхность не поцарапалась при транспортировке, прозрачное окно изначально покрыто защитной пленкой.

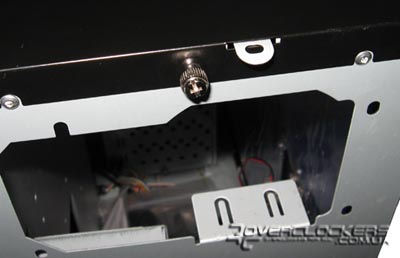

Особенностью корпусов ATRIX является простота снятия боковых панелей. Они фиксируются лишь одним болтом с большой головкой, который легко откручивается вручную без отвертки.



Снимаем верхнюю крышку, после чего боковые стенки можно легко снять движением вверх. Как и в любом корпусе, боковые стенки фиксируются благодаря небольшим защелкам. В этом корпусе они лишь повернуты в соответствии с движением крышки.

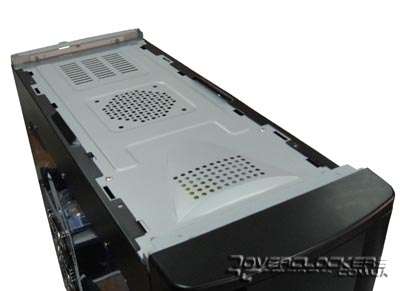

Верхняя часть корпуса имеет посадочное место под вентилятор диаметром 80 мм. Имеются дополнительные вентиляционные отверстия, однако в съемной верхней крышке отверстия есть лишь над тем местом, где можно установить вентилятор.



Внутри корпуса, в маленьком пакете, находится комплект винтиков и салазок для жестких дисков. В корпусе предусмотрено 4 места под 5-дюймовые устройства, 2 места для внешних 3-х дюймовых устройств и 4 места для HDD. Все эти устройства имеют безвинтовой крепеж. Внутренняя конструкция корпуса полностью повторяет ATRIX 9001.

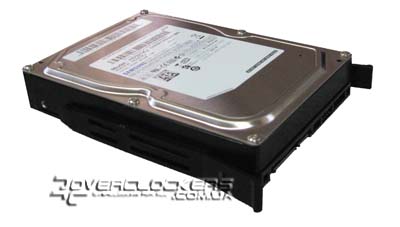

Корзина для жестких дисков повернута боком. Она фиксируется болтом, при желании ее можно полностью демонтировать. В отверстия жесткого диска вставляются пластиковые салазки.

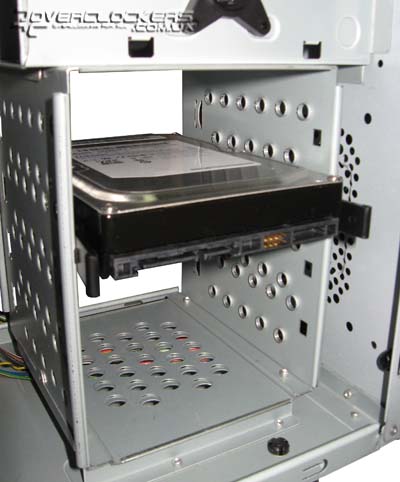

После этого винчестер вставляется в корзину.

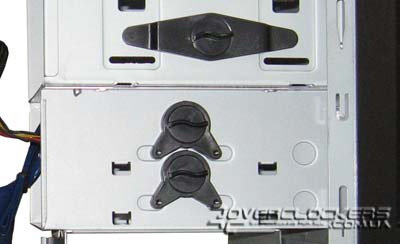

Крепление дисковода или DVD-привода реализовано с помощью защелок. Просто вставляете устройство и поворотом ручки фиксируете.



Безвинтовой крепеж нынче в моде у производителей корпусов, поэтому не удивительно, что и в этой модели он присутствует. Вот только в сравнении с более дорогими представителями такого класса корпусов у этой модели вся система крепежа реализована на пластиковых защелках с пластиковыми втулками, которые заменяют болты. Пластик конечно может сломаться, правда, чтобы это случилось надо изрядно постараться. Жесткость конструкции также не на высоте. Например, после установки мощного и тяжелого блока питания, корпус немного проседает и вставить корзину HDD (если она извлечена) на свое место уже проблематично.

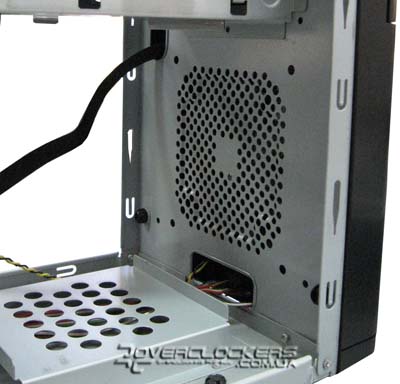

Для дополнительного обдува жестких дисков есть возможность установить вентилятор диаметра 120 мм.



В пустом корпусе процесс установки довольно простой - корзина и передняя панель легко снимаются. Для доступа воздуха есть небольшие вентиляционные отверстия на передней панели, которые спрятаны под вертикальной полосой. А для беспрепятственного прохождения потока воздуха от вентилятора, корзина жестких дисков имеет перфорированные отверстия, которых, правда, могло быть и побольше.

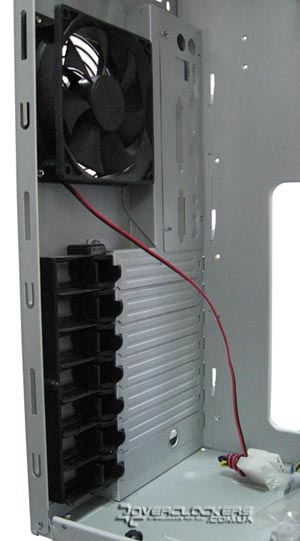

На задней панели уже установлен вентилятор 92 мм, работающий на выдув.



Для устройств PCI также предусмотрен безвинтовой крепеж. Устройства фиксируются с помощью пластиковых защелок. К сожалению, эти защелки сделаны не лучшим образом. Двигающиеся фиксаторы хрупкие и при большом усилии могут сломаться, да и при установке платы, чувствуется, что она немного шатается даже с зажатым фиксатором. Но если делать все аккуратно, то проблем не возникнет, хотя при желании любую плату можно зафиксировать болтом – соответствующие отверстия имеются. Заглушки слотов PCI съемные, выламывать их не придется. Заглушка разъемов материнской платы так же не является частью конструкции, она прикручена двумя болтами.

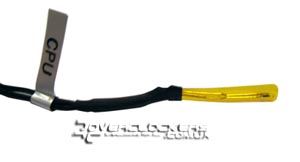

В корпусе есть один термодатчик, судя по маркировке, его предлагают установить на процессор. Данные термодатчика выводятся на экран с пультом на передней панели. Этот же пульт отдельно подключается к разъему «молекс».

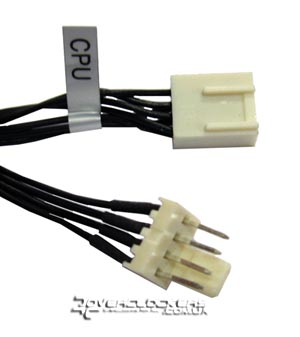

Процессорный вентилятор тоже можно подключить к системе мониторинга и управления корпуса.

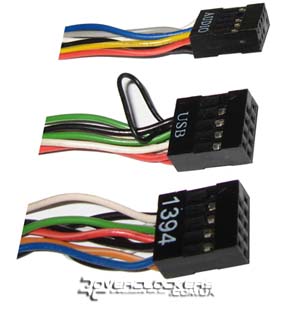

Также есть стандартные кабели для подключения двух USB, одного 1394, аудиовыхода и микрофонного входа на передней панели.

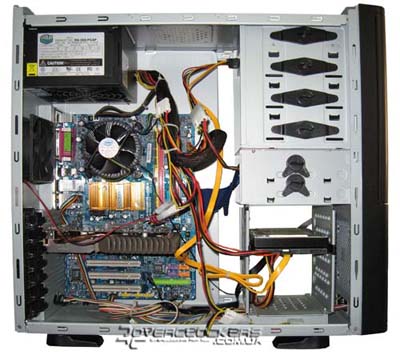

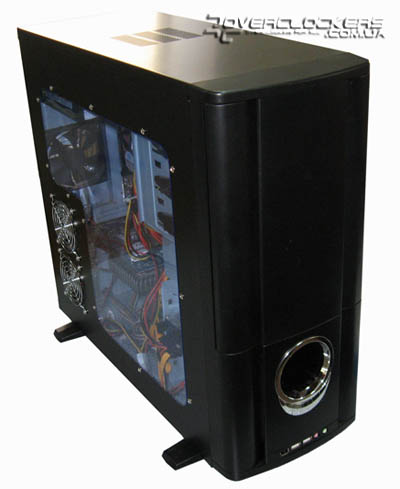

Вот так все смотрится в собранном виде.

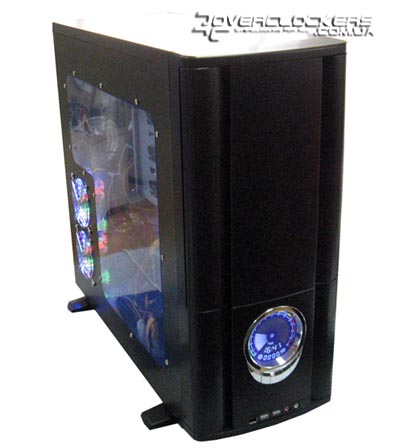

На боковой панели есть два вентилятора диаметром 80 мм, обдувающие видеокарту и устройства в слотах PCI. Эти вентиляторы имеют разноцветную подсветку. У экрана подсветка голубого цвета.

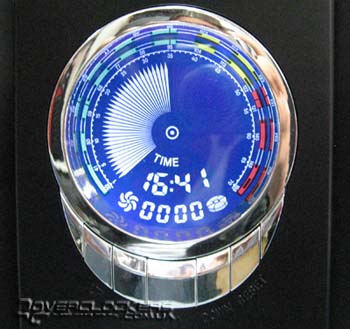

На экране отображается время работы с момента включения компьютера, температура, скорость оборотов вентилятора и активность HDD (заменяет стандартный HDD LED, вместо которого и подключается к материнской плате). Температура отображается довольно необычно: индикатор как веер периодически расширяется и сужается. Максимальное значение этого «веера» соответствует температуре. Такая конструкция со шкалой напоминает аналоговые электроизмерительные приборы или датчики в автомобилях. Визуально смотрится приятно, но информативность такой системы минимальная. Надо ждать пока индикатор достигнет максимальной точки, но все равно определять температуру надо на глаз по шкале, и точное значение нигде не отображается. Под экраном расположены кнопки: Power, Reset, Up, Down, Set. Кнопки Up и Down позволяют регулировать обороты вентилятора, если он подключен к пульту. В данном случае он не подключался, поэтому на экране его обороты отображаются в виде четырех нулей, и как работает регулировка его оборотов, не проверялось. А вот отсутствие подключения кнопки Reset оказалось забавным недостатком, ведь кнопка сама на панели есть, а провода для ее подключения не выведены. Кнопка Set просто сбрасывает отображаемое время в нулевое значение.



Корпус ATRIX 9003 не выделяется чем-то необычным. На фоне своего брата 9001 он смотрится довольно скромно. Единственное, чем может похвастать – это прозрачным окном в боковой стенке. Но хорошей подсветки явно не хватает, света от двух боковых вентиляторов маловато. Настоящему моддеру такой корпус будет не интересен, поскольку корпус все равно требует кардинальной доработки, а вот обычному пользователю может приглянуться. Если внутри установить лампу подсветки это явно преобразит корпус в лучшую сторону. Но вот со строгой передней панелью ничего не сделать, она лишь придает корпусу вид глухого ящика. Не самый удачный пример дизайнерской фантазии. Если бы «грубоватость» внешнего вида компенсировалась каким-то оригинальным подходом в системе охлаждения, остальные огрехи можно было бы простить. Но и тут конструкторы не удосужились предложить что-то стоящее. Три вентилятора в системе это конечно неплохо, но они создают ощутимый шум. Корпус явно на любителя, и его цена в 60$ кажется немного завышенной.

Выражаем благодарность магазину Sollers (г.Харьков) за предоставленный корпус
