Обзор и тестирование видеокарты MSI N780 TF 3GD5/OC линейки Gaming Series

Продолжаем знакомство с нестандартными видеокартами NVIDIA новой серии. В данном обзоре мы рассмотрим нереференсную версию GeForce GTX 780 от MSI. Эта видеокарта относится в линейке Gaming Series. Младшие товарищи в лице MSI N770 TF 2GD5/OC и N760 TF 2GD5/OC оставили после себя исключительно положительные впечатления. Посмотрим, удержит ли высокую планку качества старший видеоадаптер.


MSI N780 TF 3GD5/OC

Адаптер поставляется в большой коробке со стилизованным изображением дракона, который стал символом продуктов линейки Gaming.

MSI N780 TF 3GD5/OC

Комплект поставки следующий:
  • переходники питания с двух Molex на PCI-E 6 pin;
  • переходник питания с PCI-E 6 pin на PCI-E 8 pin;
  • диск с программным обеспечением;
  • инструкция.

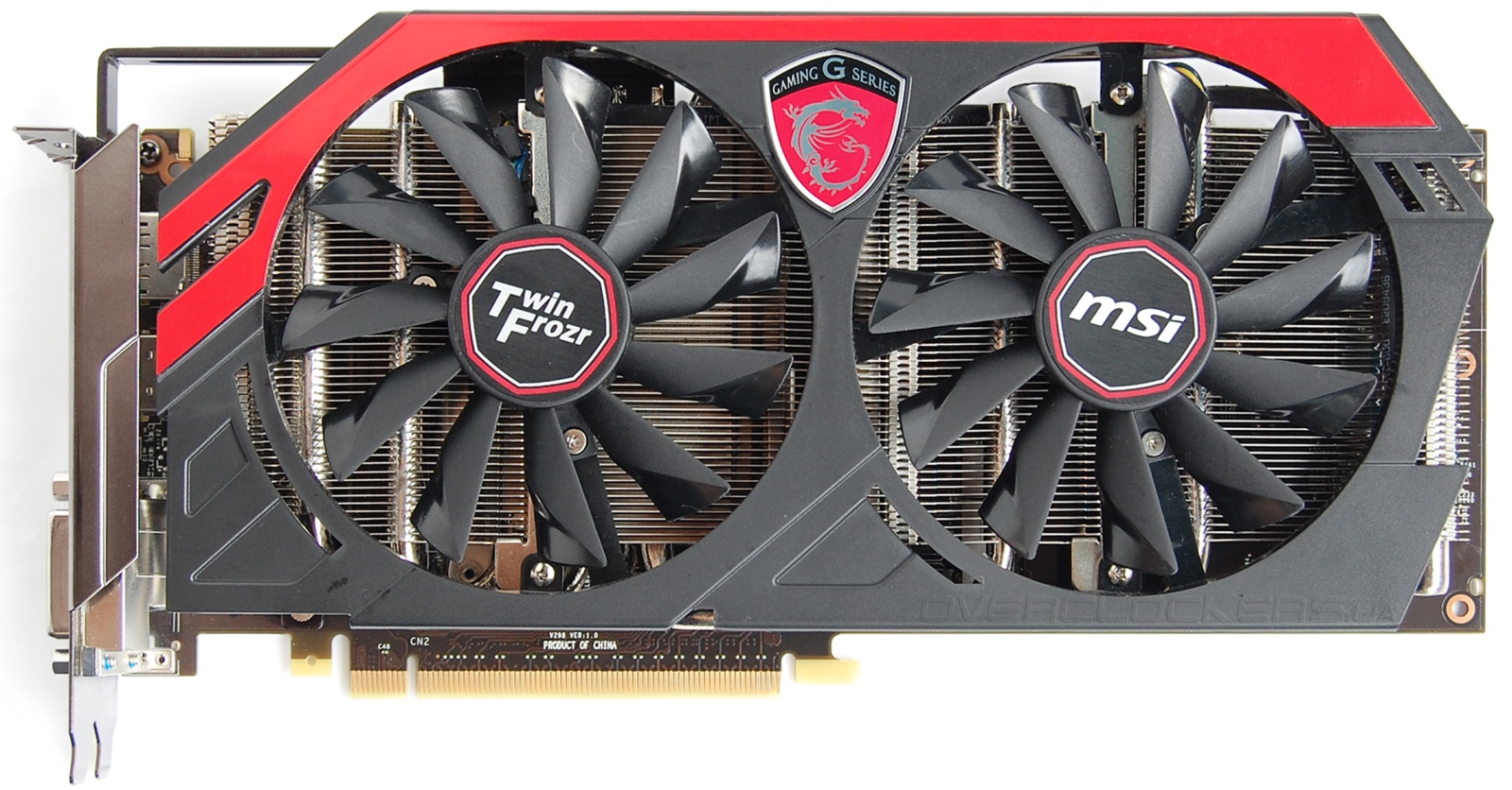

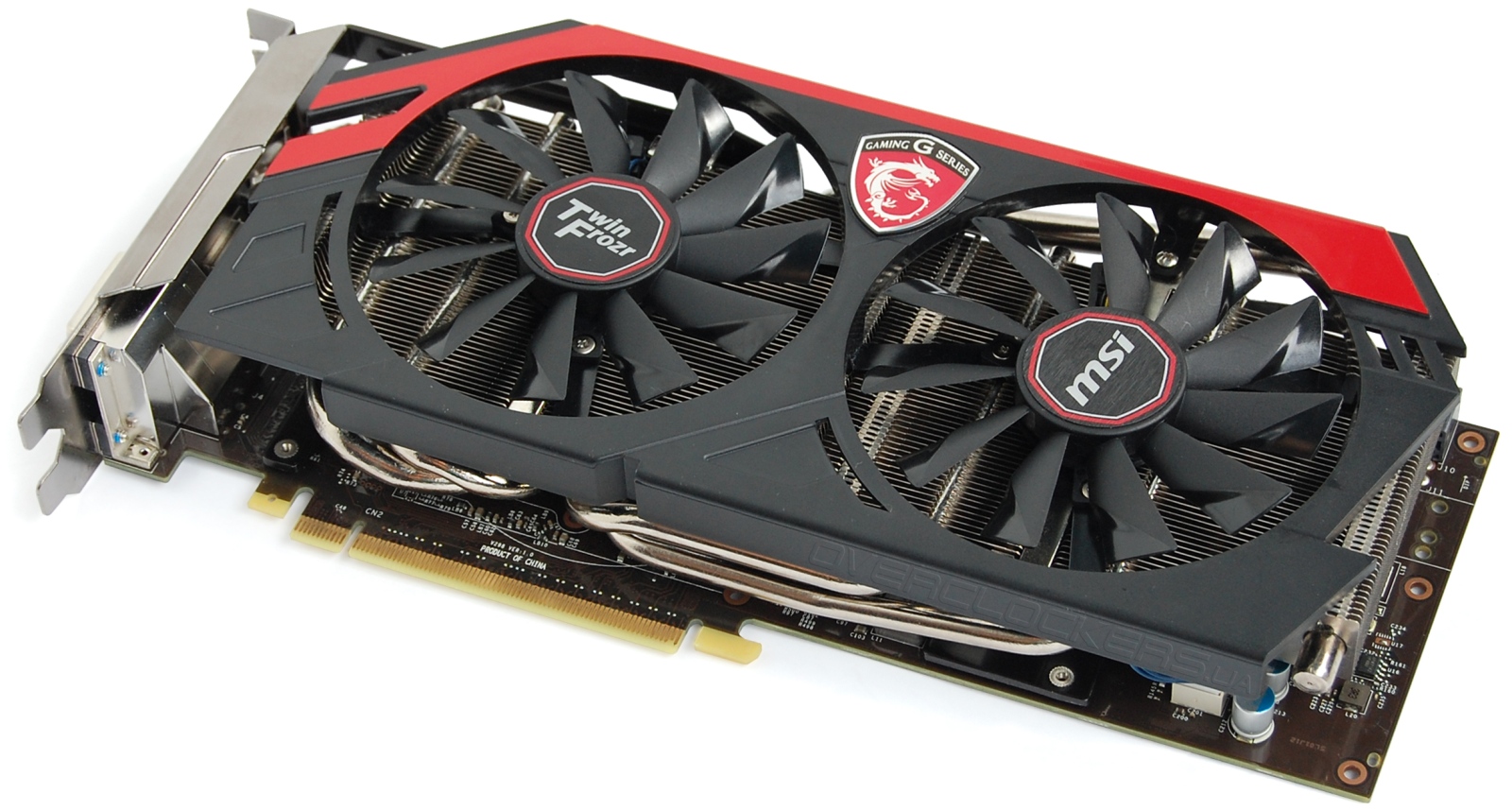

Сама видеокарта очень напоминает упоминавшиеся выше модели от MSI — такая же мощная система охлаждения с двумя большими вентиляторами.

MSI N780 TF 3GD5/OC

Кожух кулера Twin Frozr IV имеет декоративные красные элементы. Данный цвет стал отличительным для продуктов Gaming Series, хотя обычно он и ассоциируется исключительно с AMD Radeon. Система охлаждения столь крупная, что нависает сбоку над платой.

MSI N780 TF 3GD5/OC

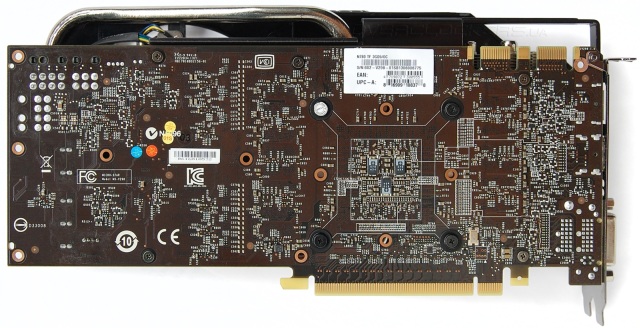

При взгляде на обратную сторону сразу бросается в глаза наличие пломбы на одном из винтов кулера. Так что демонтаж охлаждения чреват потерей гарантии. Все другие видеокарты Gaming Series тоже имели такие наклейки. Для энтузиастов это неприятная тенденция. Впрочем, если температурные и шумовые характеристики будут отличными, то любая необходимость в манипуляциях с охлаждением отпадет сама собой.

MSI N780 TF 3GD5/OC

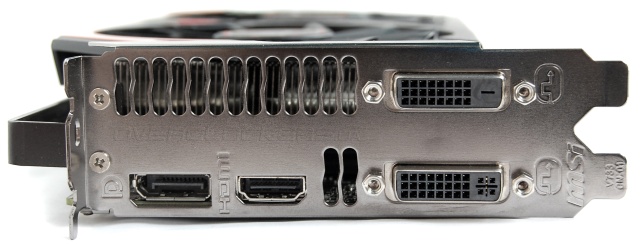

Набор интерфейсных разъемов для вывода изображений стандартный: DisplayPort, HDMI и два DVI.

MSI N780 TF 3GD5/OC

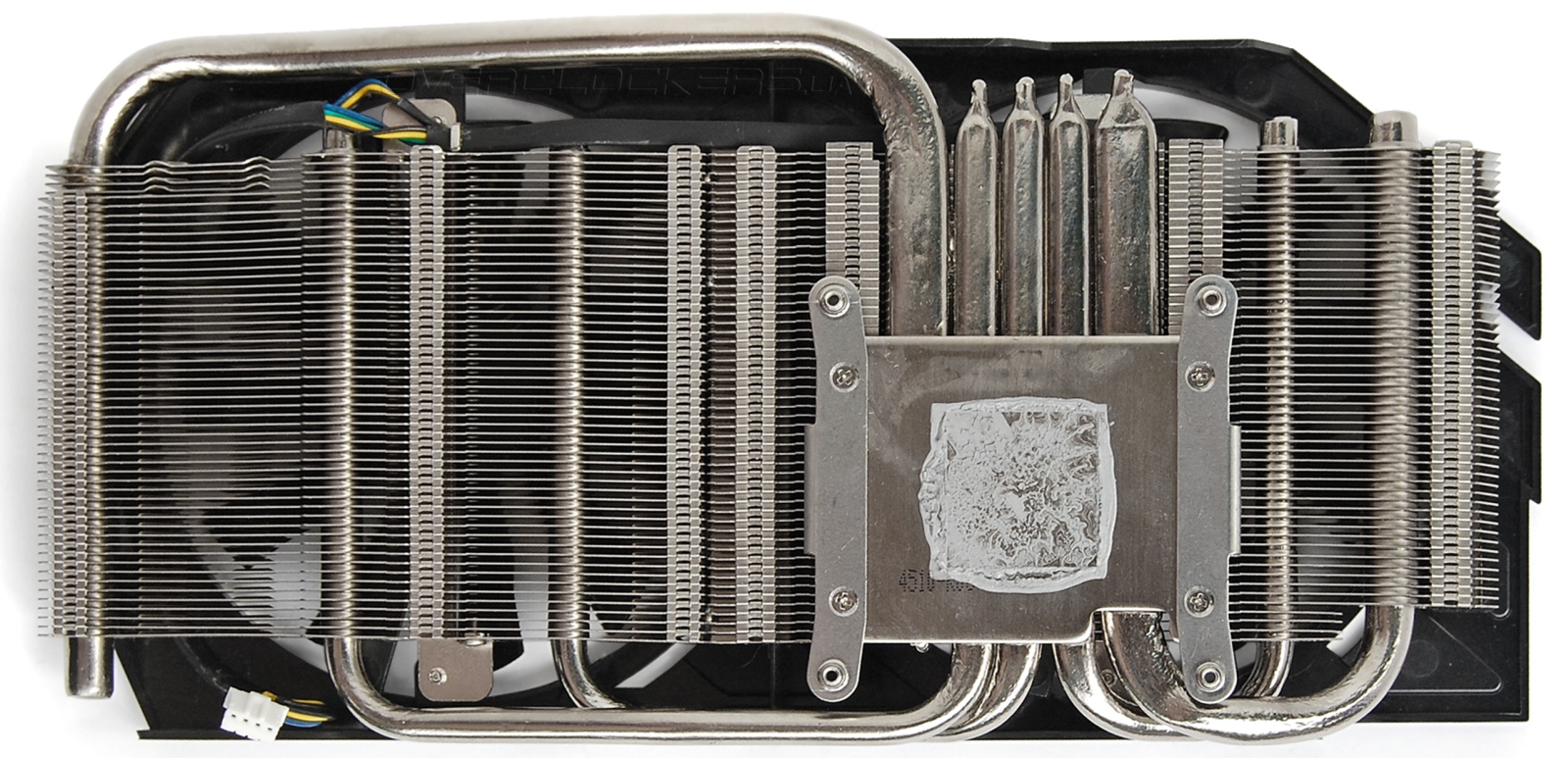

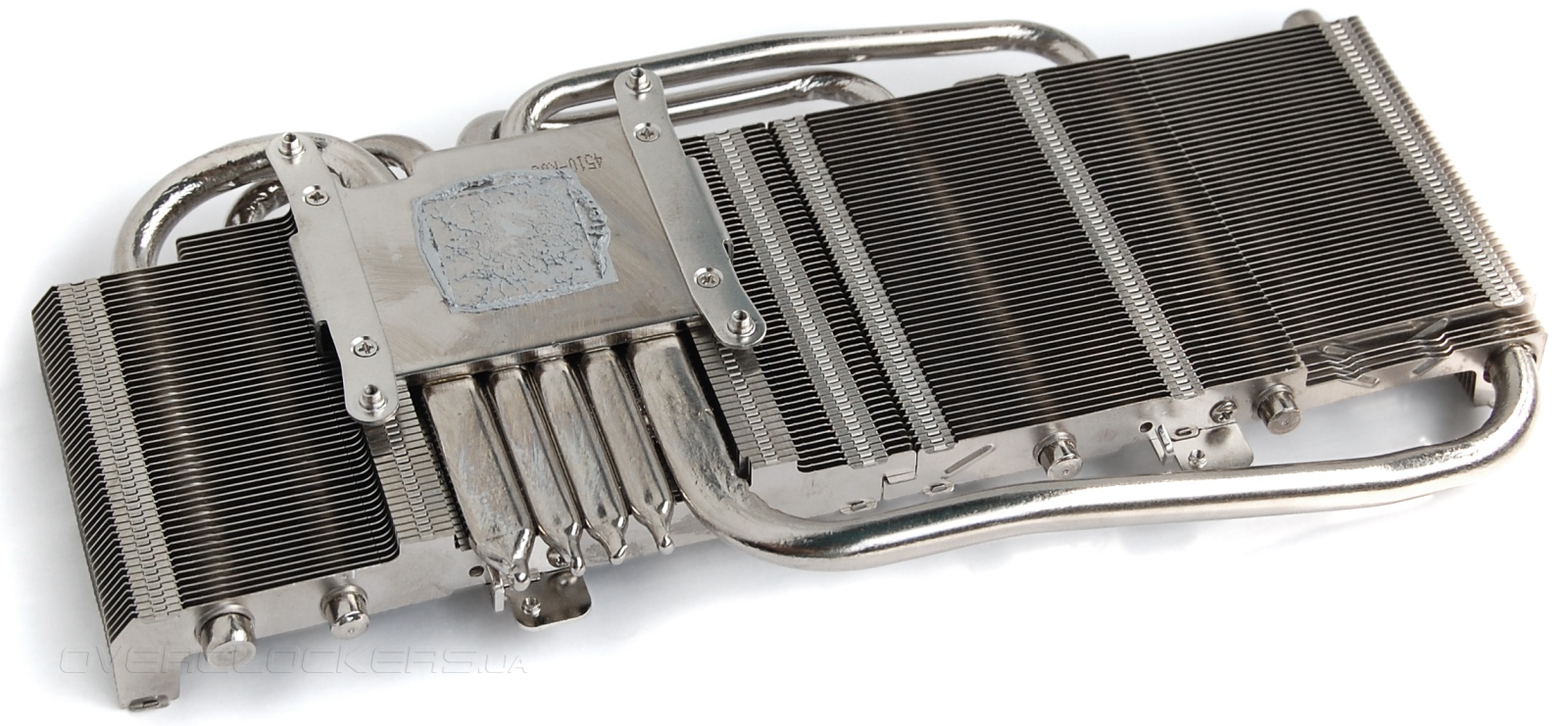

Взглянем ближе на Twin Frozr IV. Пять тепловых трубок, приплющенных в основании. Крайние трубки увеличенного до 8 мм диаметра. Крупный радиатор из плотно подогнанных друг к другу пластин.

MSI N780 TF 3GD5/OC

Система охлаждения почти полная копия той, что устанавливается на MSI N770 TF 2GD5/OC, разница лишь в количестве тепловых трубок 8 и 6 мм — первых теперь две.

MSI N780 TF 3GD5/OC

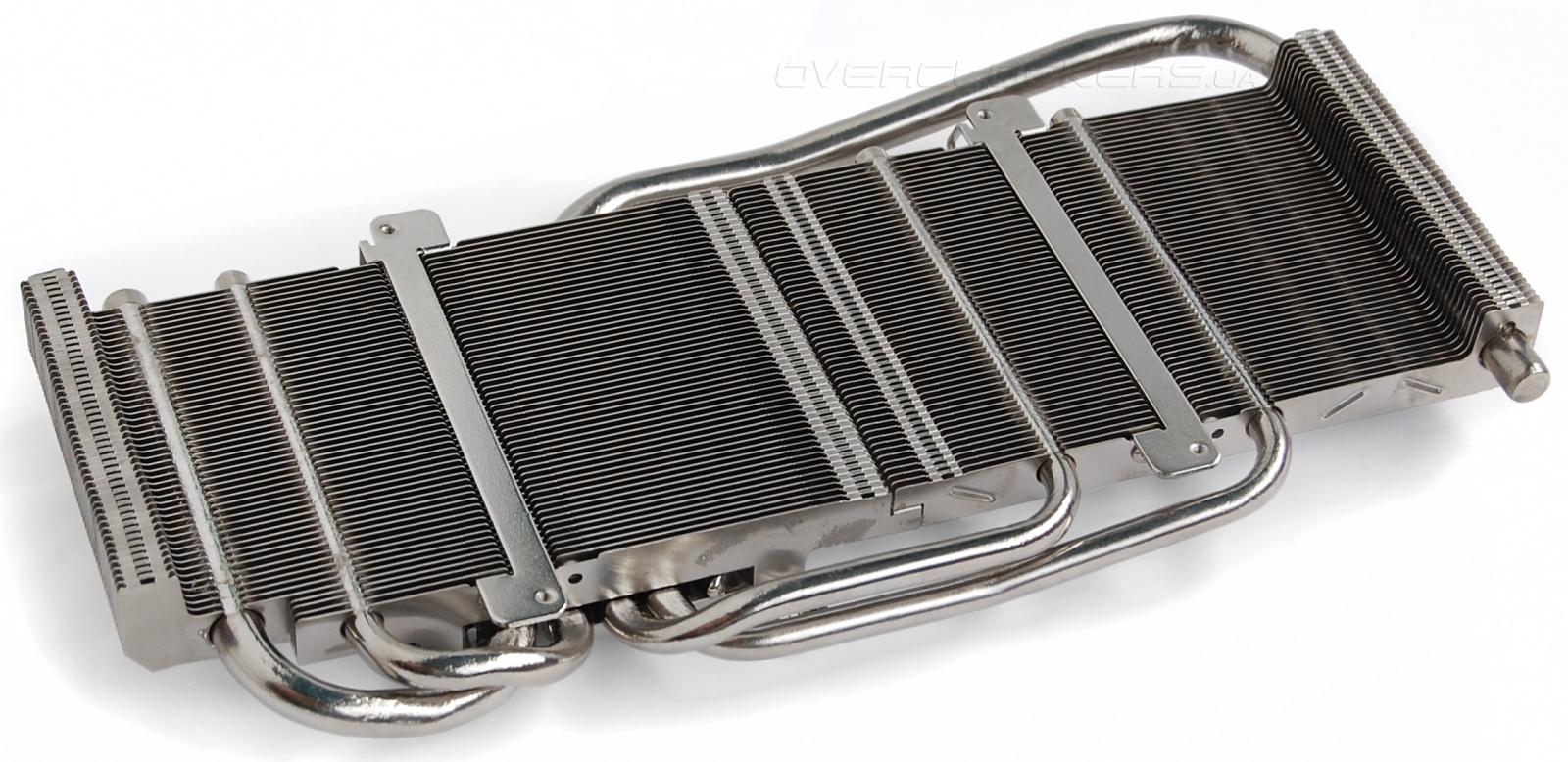

В сравнении со старыми версиями Twin Frozr уменьшены конструктивные элементы, к которым крепится кожух с вентиляторами. Теперь это две тонкие планки, создающие меньшее сопротивление воздушному потоку.

MSI N780 TF 3GD5/OC

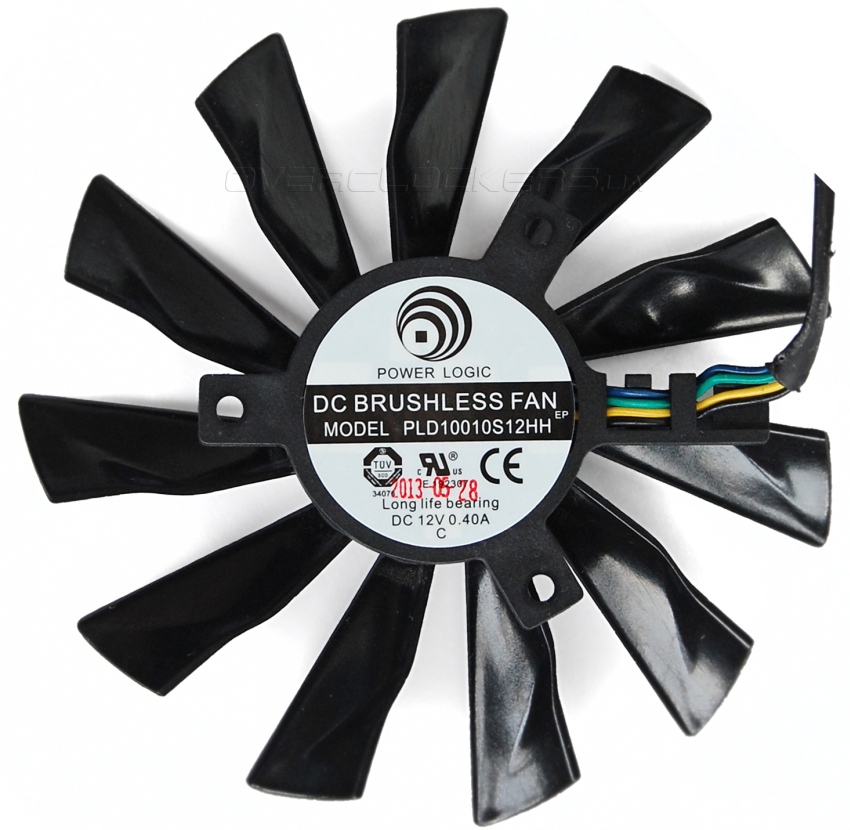

Вентиляторы прикручиваются непосредственно к кожуху. Это пара Power Logic PLD10010S12H диаметром 100 мм. Лопасти имеют слегка изогнутые края, что является отличительной чертой всех вентиляторов MSI. Такая форма увеличивает площадь обдува. В сравнении со старыми видеокартами компании стоит отметить увеличившуюся длину лопастей при более компактных размерах ротора. Это позволяет уменьшить «мертвую зону» под сердцевиной и улучшить продуваемость всего радиатора.

MSI N780 TF 3GD5/OC

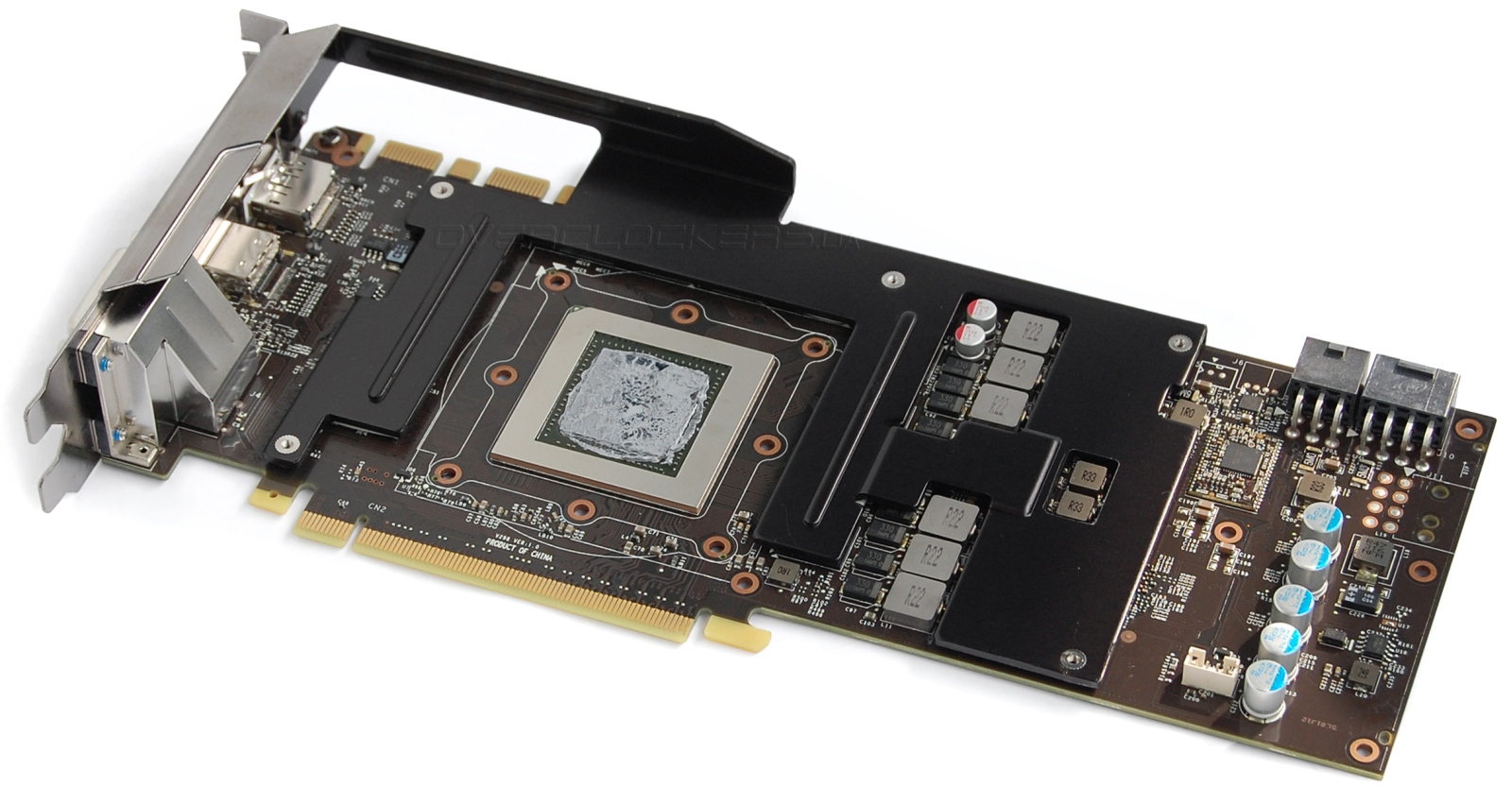

Для силовых компонентов и микросхем памяти предусмотрен радиатор в виде единой пластины, выпирающей сбоку и превращающейся в ребро жесткости. Откровенно говоря, массивное основание кулера референсных GeForce GTX 780 выглядит солиднее такого радиатора. Зато в данном случае пластина и вся плата обдуваются намного лучше.

MSI N780 TF 3GD5/OC

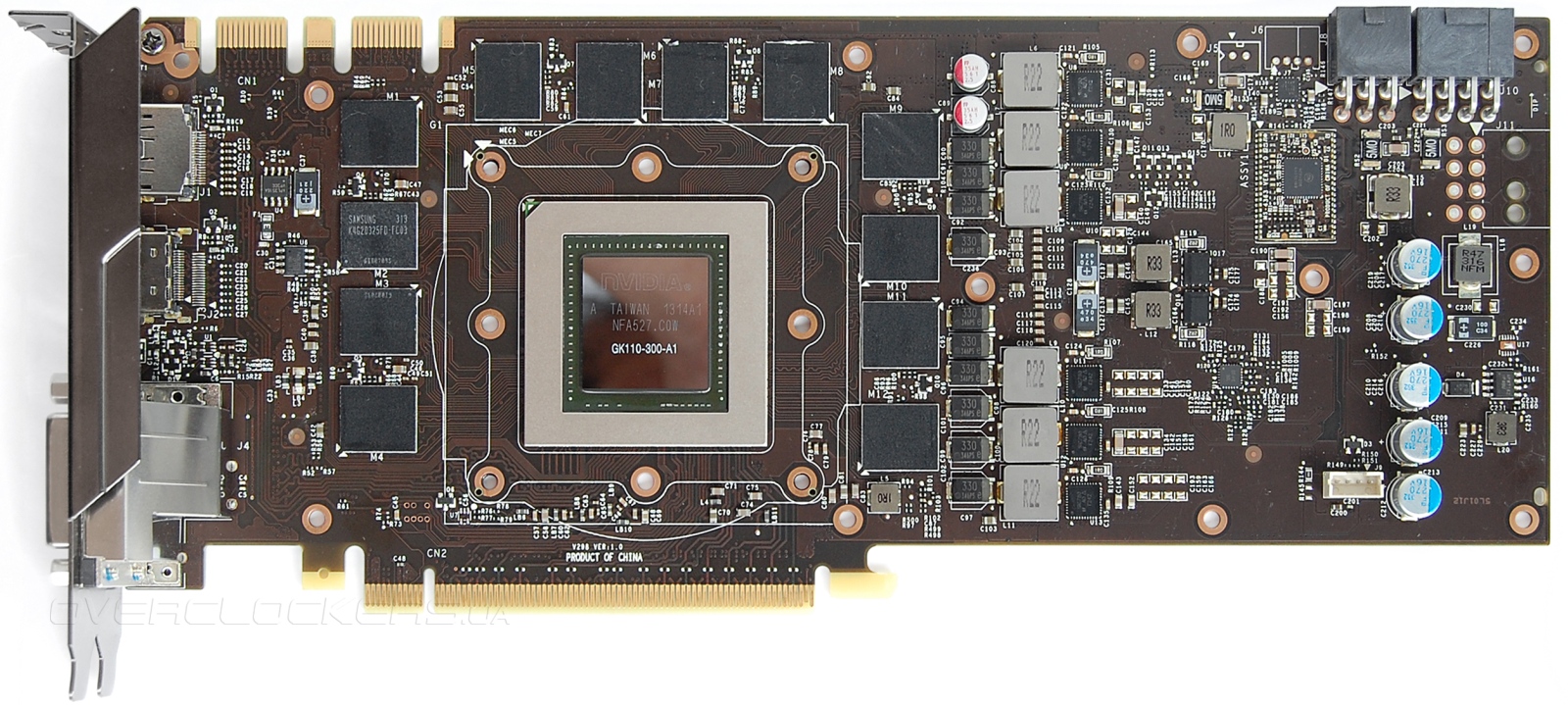

Инженеры MSI не стали вносить изменений в дизайн платы. Перед нами копия референсной PCB.

MSI N780 TF 3GD5/OC

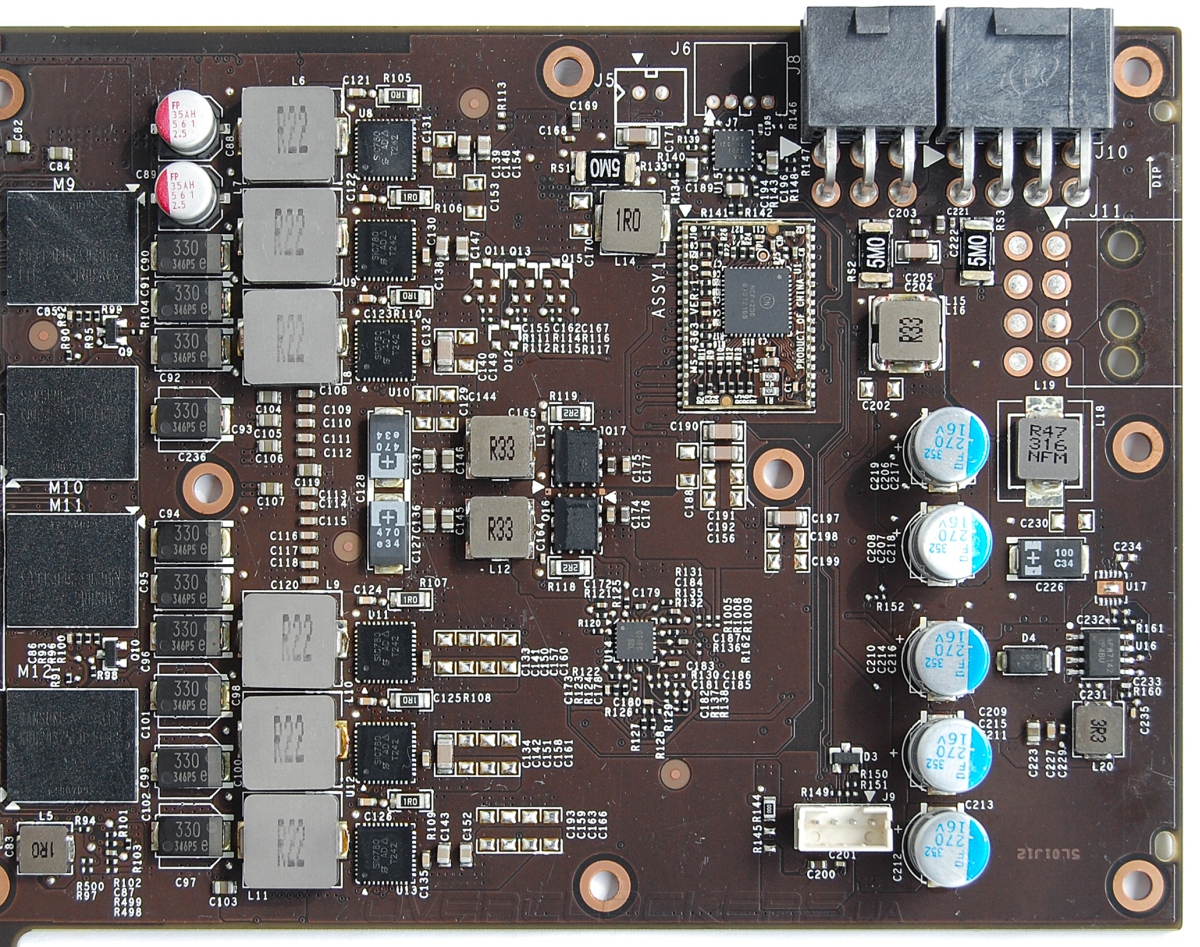

Графический процессор запитан от шести фаз, построенных на микросхемах DrMOS. Память GDDR5 запитана от двух фаз. Контроллер питания NCP4206 вынесен на небольшую отдельную плату, что было характерно еще для GeForce GTX 680.

MSI N780 TF 3GD5/OC

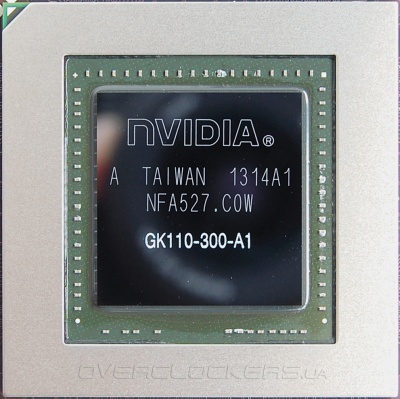

Графический чип GK110-300-A1 собственной персоной:

GK110-300-A1

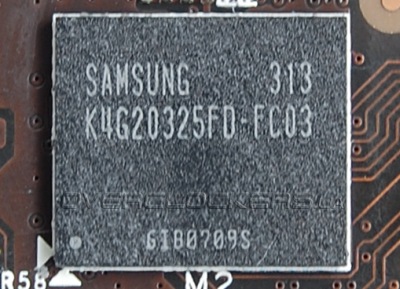

Видеокарта несет на борту три гигабайта памяти, которые набраны 12 микросхемами Samsung K4G20325FD-FC03.

Samsung K4G20325FD-FC03

Все представители серии Gaming поддерживают несколько частотных профилей. Рабочие режимы переключаются буквально в один клик через интерфейс утилиты MSI Gaming App. В прошлом выбор рабочих профилей у видеокарт MSI требовал переключения между разными BIOS при помощи механического переключателя на плате. По умолчанию данная модель MSI функционирует на базовой частоте GPU в 902 МГц при Boost Clock 954 МГц. Это режим Game.

MSI N780 TF 3GD5/OC

Самый производительный режим — OC. Базовая частота повышается до 954 МГц, а Boost Clock до 1006 МГц.

MSI N780 TF 3GD5/OC

В третьем режиме Silent базовая частота понижается до рекомендованного уровня в 863 МГц. При этом алгоритм работы вентиляторов изменяется так, чтобы обеспечить наименьший уровень шума. Память во всех случаях функционирует на 6008 МГц.

ASIC Quality у нашего экземпляра небольшой — всего 68%.

MSI N780 TF 3GD5/OC

Даже в самом тихом режиме видеокарта обеспечивает производительность выше той, что демонстрирует референсные модели. Каким образом это происходит? Причина в особенностях GPU Boost 2.0. Частоты Boost регулируются в зависимости от заданных уровней энергопотребления и температуры. При достижении определенных лимитов идет снижение частоты, чтобы удерживать видеокарту в заданных рамках. У GeForce шестисотой серии главным ограничителем была именно мощность. Теперь же первоочередным критерием стала температура, потому как по мощности все новые GeForce имеют неплохой запас. Наше тестирование обычной версии GeForce GTX 780 показало, что после прогрева частота GPU может опускаться вплоть до базового значения. При этом все зависит еще и от условий эксплуатации, ведь более низкая температура окружающей среды обеспечит меньший нагрев и более длительное время работы на более высоких частотах. В случае использования мощного охлаждения, когда карта даже не подбирается к заданной температурной границе, снижения частоты Boost не будет. Так происходит и на MSI N780 TF 3GD5/OC в режиме Silent — стабильные 980 МГц без каких-либо просадок во всех играх.

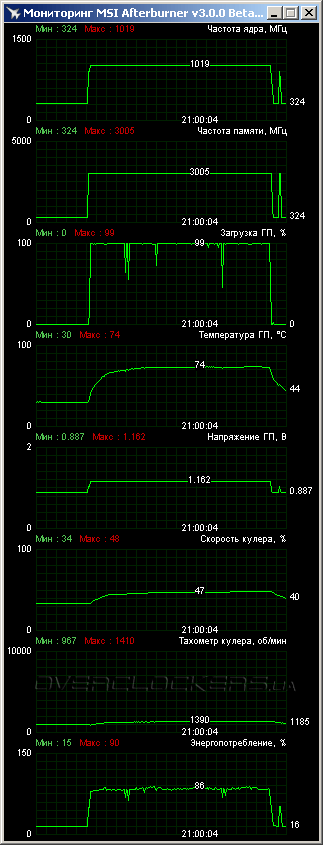

В режиме Game, активном по умолчанию, реальная частота Boost стабильно держится на отметке в 1019 МГц. И даже при такой частоте тяжелый графический тест Unigine Valley benchmark не прогрел ядро выше 74 °C при 25 °C в помещении. Вентиляторы раскручивались лишь до 1400 об/мин. Уровень шума мизерный. В более простых приложениях температуры и обороты еще ниже. По итогам длительного прогрева GRID 2 температура чипа достигла лишь 72 °C, что иллюстрирует правый график.

MSI N780 TF 3GD5/OC MSI N780 TF 3GD5/OC

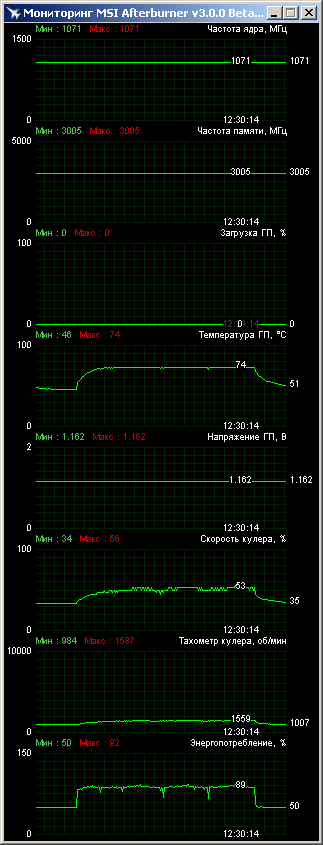

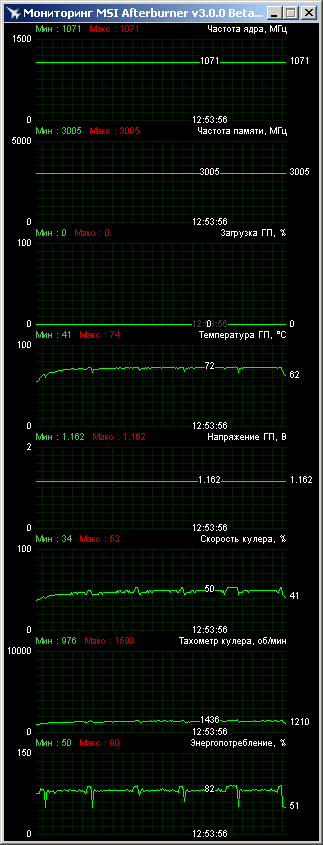

Отличные результаты на фоне стандартных рабочих температур референса в 80 °C при более низкой рабочей частоте. Посмотрим, что изменится в режиме OC. При его включении карта перестает сбрасывать частоту в простое и ядро все время работает на 1071 МГц. Рабочие температуры почти не отличаются от таковых в режиме Game, скорость вентиляторов возрастает вплоть до 1590 об/мин. Но стоит отметить, что средняя скорость вентиляторов в том же GRID 2 не более 1450 об/мин. Так что никаких проблем с шумом не возникает, хотя при желании уже можно различить слабый гул.

MSI N780 TF 3GD5/OC MSI N780 TF 3GD5/OC

Если сравнивать с недавно протестированными Palit GTX 780 JetStream и ASUS GTX780-DC2OC-3GD5, то наш MSI по температурам уступил только второму. По акустическим характеристикам MSI не будет сильно отличаться от ASUS.

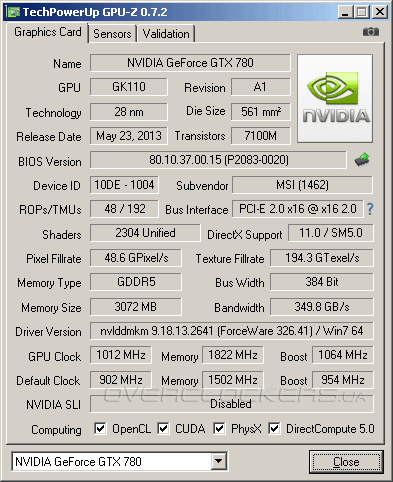

А вот превзойти этих соперников в разгоне MSI не получилось. GPU покорились лишь 1150 МГц в Boost при базовой частоте 1012 МГц. На больших частотах пройти самые долгие тесты не удавалось. Результат разгона памяти примерно такой же, как и у соперников — эффективные 7290 МГц. Данные показатели лучше результатов протестированного нами референса. Стоит отметить и неплохое преимущество в частоте памяти относительно Inno3D iChill GeForce GTX 780 HerculeZ 3000, хотя по ядру MSI опять слабее.

MSI N780 TF 3GD5/OC

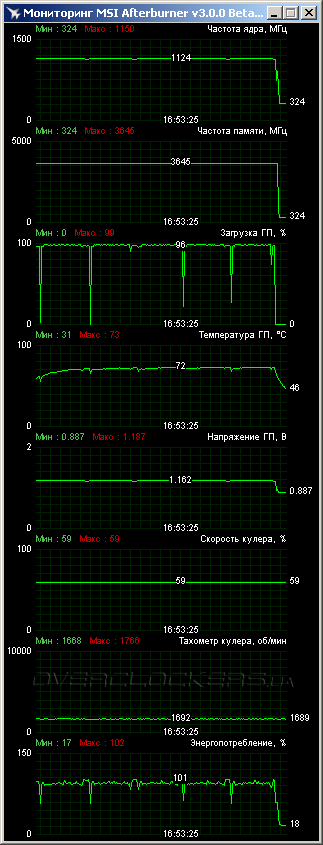

Для стабильной работы не понадобилось переводить видеокарту в шумный режим. Мы зафиксировали скорость обдувающих вентиляторов на среднем уровне в 1700 об/мин, что не создавало никакого дискомфорта. При повышении лимита мощности до предела имели место кратковременные просадки до 1110 МГц в Unigine Valley benchmark и до 1124 МГц в GRID 2. Но в большинстве приложений частота ядра ниже 1150 не опускалась.

MSI N780 TF 3GD5/OC MSI N780 TF 3GD5/OC
