Обзор и тестирование видеокарты Palit GTX 780 JetStream

Продолжаем знакомство с нестандартными версиями GeForce GTX 780. В данном мы обзоре мы познакомимся с топовой картой от Palit — GeForce GTX 780 JetStream (NE5X780H10FB-1100J).

Поставляется в большой коробке. Внешнее оформление простое. На лицевую сторону нанесены логотипы и большой иероглиф.

Palit GTX 780 JetStream

Боковая панель откидная. Под ней скрывается описание основных особенностей данной карты. Через прозрачное окошко видно массивный кулер.

Palit GTX 780 JetStream

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходники питания с двух PCI-E 6pin на PCI-E 8 pin;
  • диск с программным обеспечением;
  • инструкция.

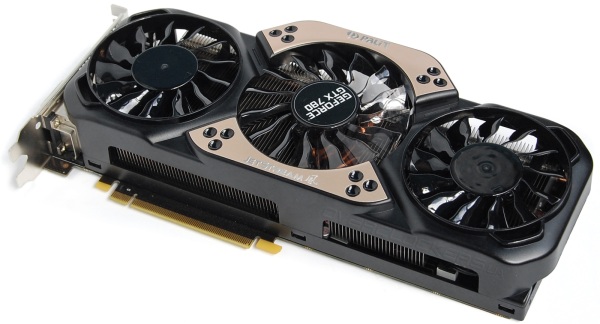

Внешне видеокарта похожа GTX 680 JetStream, но с некоторыми изменениями в дизайне кожуха. Старый флагман имел более грубые и острые грани. У нового JetStream плавные обтекаемые формы. По-прежнему толщина Palit более двух слотов.

Palit GTX 780 JetStream

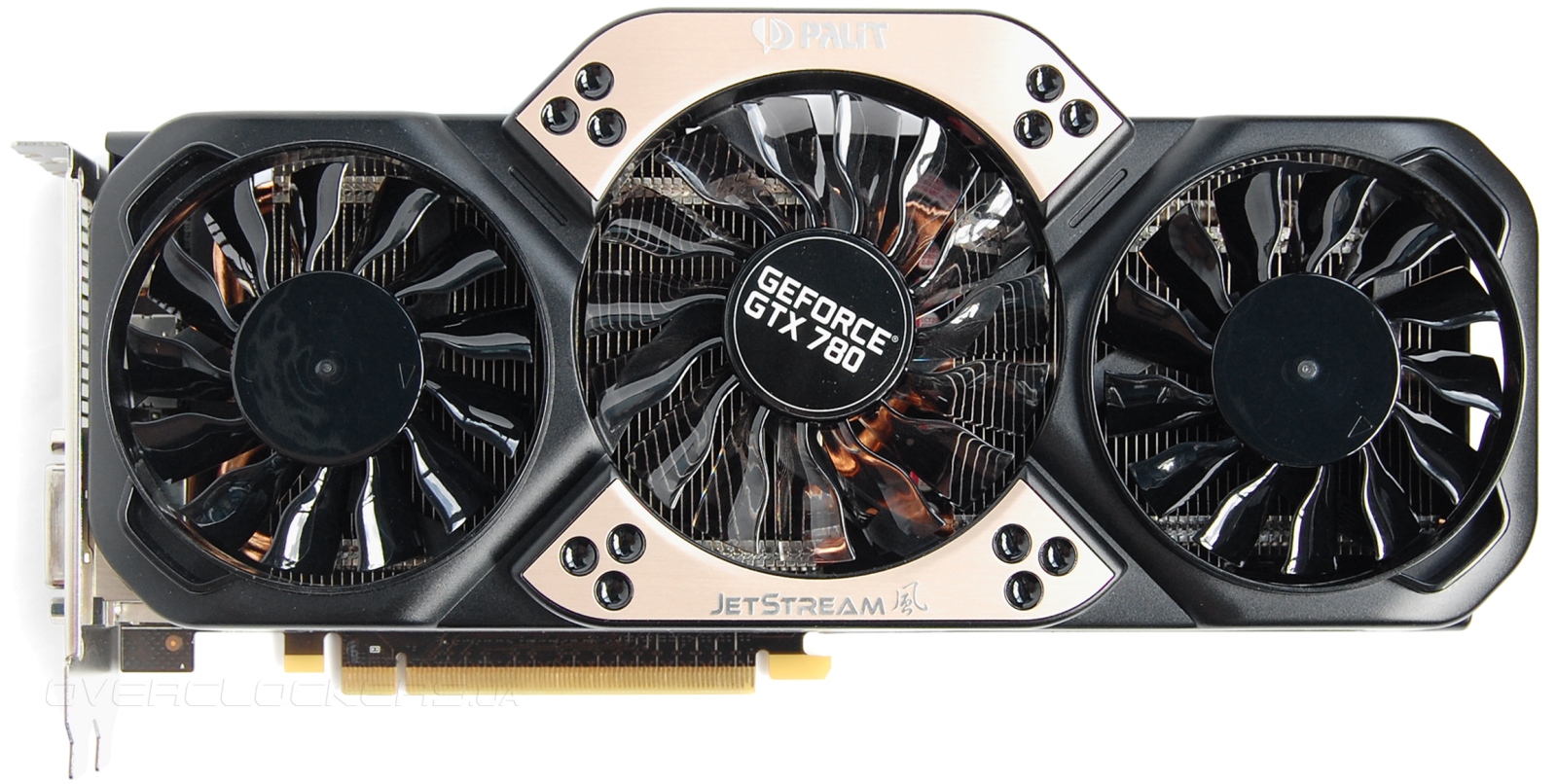

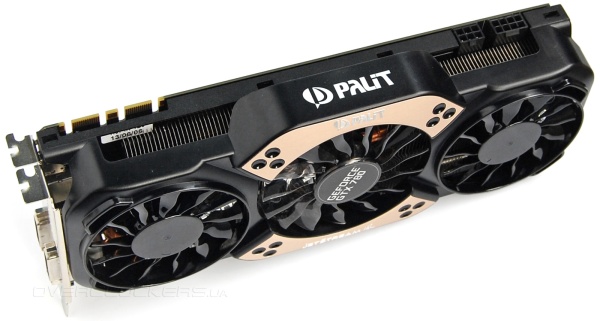

Кожух из черного пластика с двумя золотистыми вставками, оттеняющими большой центральный вентилятор. На боковую грань нанесен логотип компании.

Palit GTX 780 JetStream

В системе охлаждения используется три вентилятора. Центральный самый крупный и выполнен из прозрачного пластика. Боковые поменьше, черные.

Palit GTX 780 JetStream

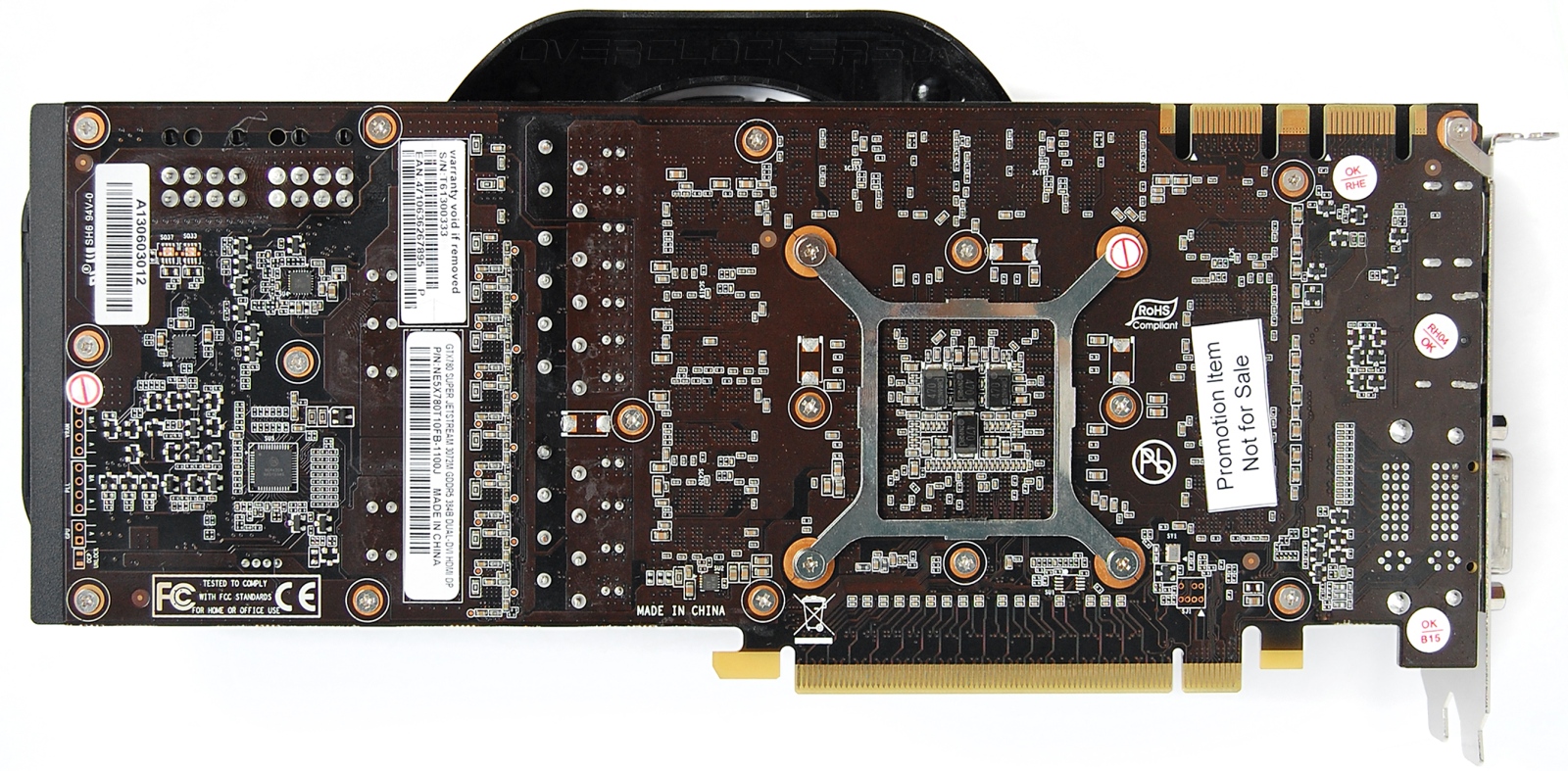

Кулер немного увеличивает общую длину видеокарты (до 28 см) и заметно выдается вбок. На одном из фиксирующих винтов имеется гарантийная пломба. Так что полный демонтаж системы охлаждения чреват потерей гарантии.

Palit GTX 780 JetStream

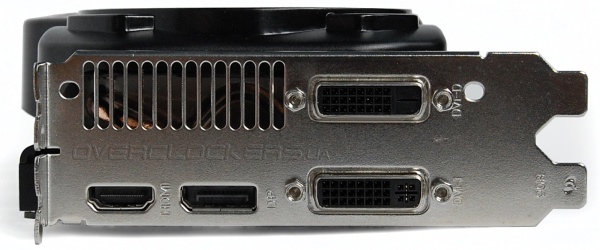

Набор интерфейсов для подключения мониторов стандартен: DisplayPort, HDMI и два DVI.

Palit GTX 780 JetStream

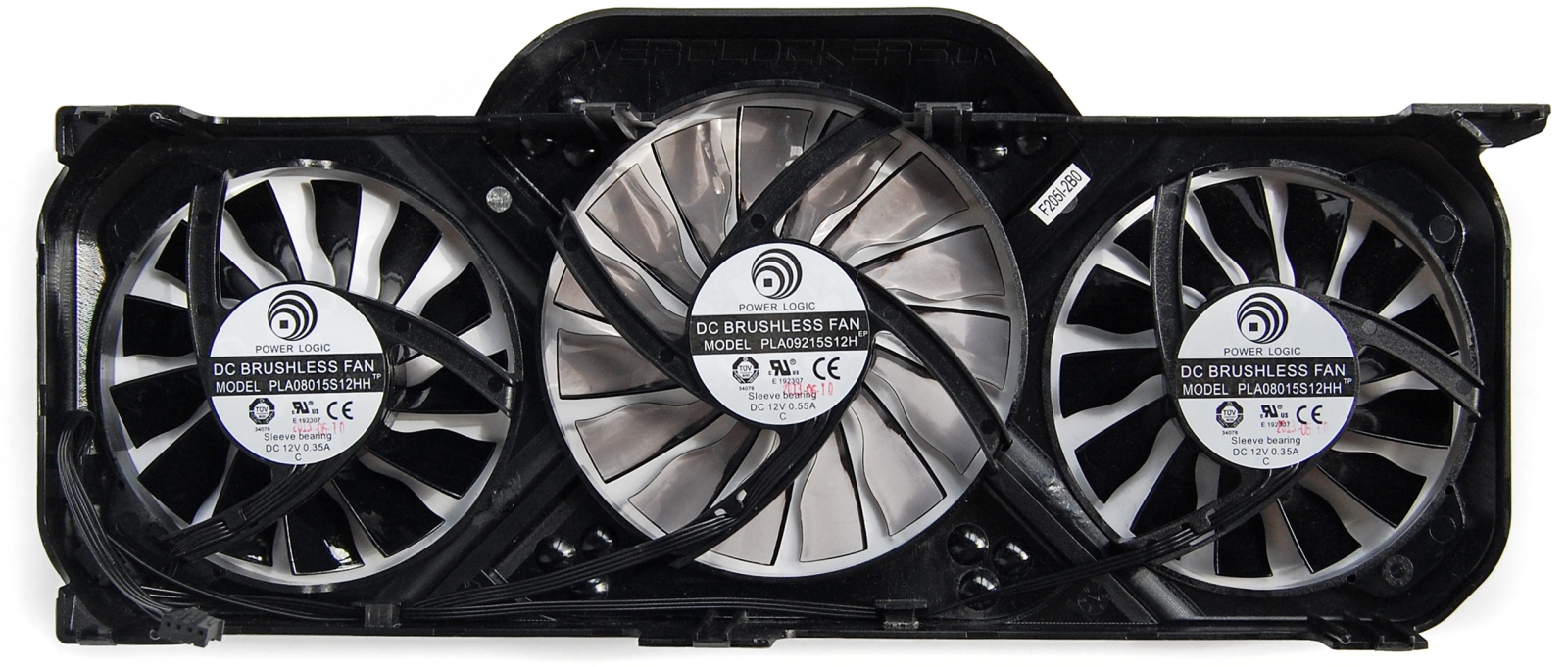

Верхний кожух с вентиляторами снимается без полного разбора видеокарты. Он держится на защелках, достаточно нажима по краям, чтобы его снять. Так что в случае необходимости можно легко произвести очистку системы охлаждения от пыли, никакая гарантийная наклейка в этом не помешает. Сами вентиляторы от Power Logic. Крайние модели диаметром 80 мм, центральный на 92 мм.

Palit GTX 780 JetStream

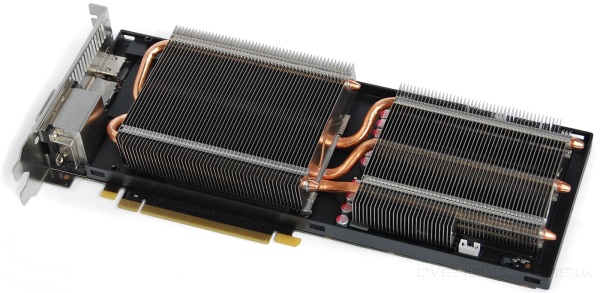

Под кожухом скрывается двухсекционный радиатор, который пронизывают несколько тепловых трубок.

Palit GTX 780 JetStream

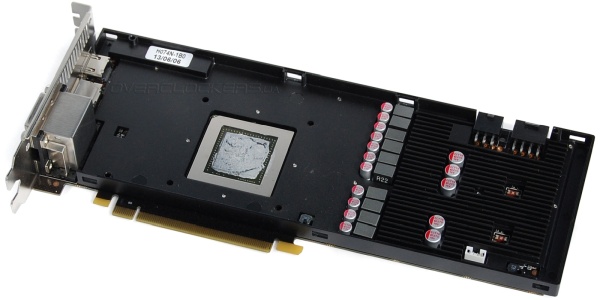

Основание кулера является радиатором, который отводит тепло от микросхем памяти и силовых компонентов. Эта пластина полностью накрывает плату и даже имеет ребристую форму в районе узла питания для увеличения площади рассеивания.

Palit GTX 780 JetStream

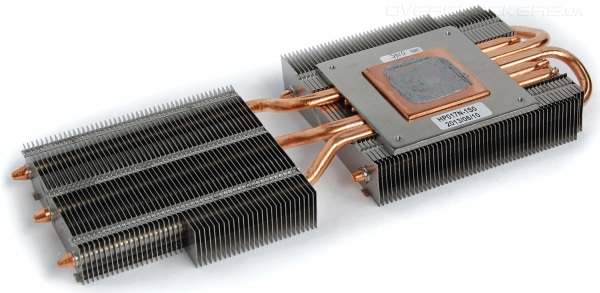

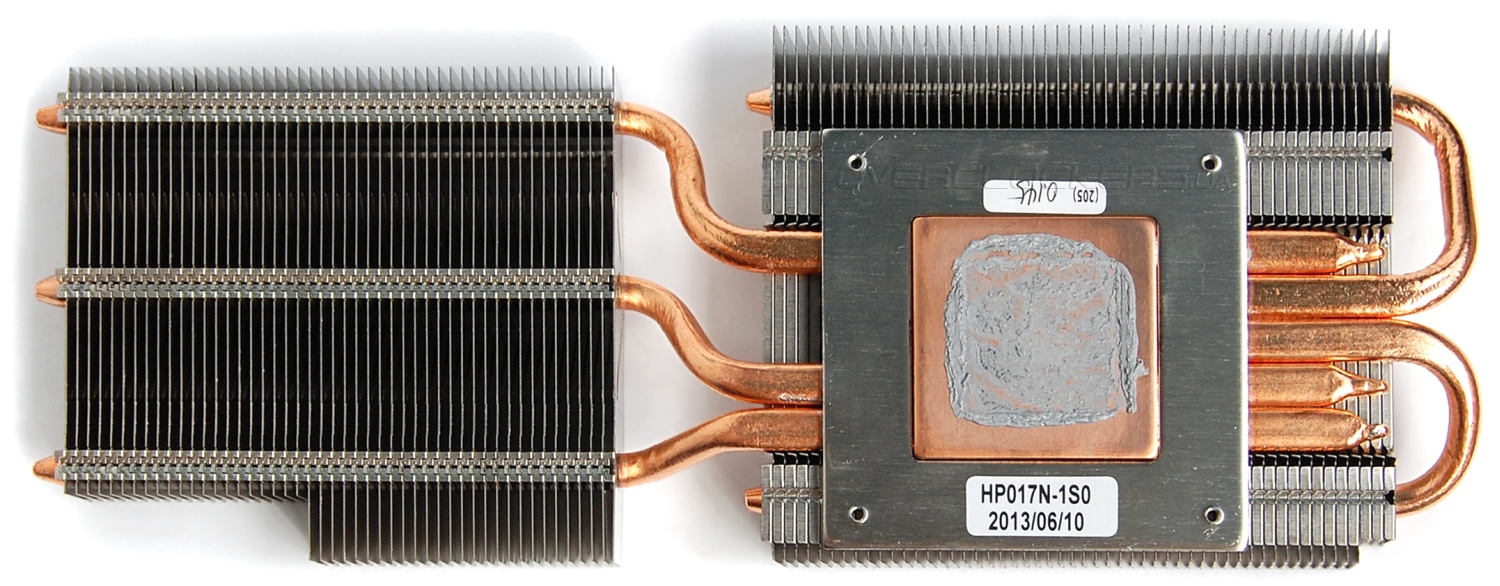

В радиаторе используется пять медных тепловых трубок стандартного диаметра 6 мм. Они напаяны на медную площадку, контактирующую с кристаллом GPU.

Palit GTX 780 JetStream

Две центральные трубки пронизывают основную секцию, напаянную прямо на основание. Три остальные несут не себе боковую секцию пластин.

Palit GTX 780 JetStream

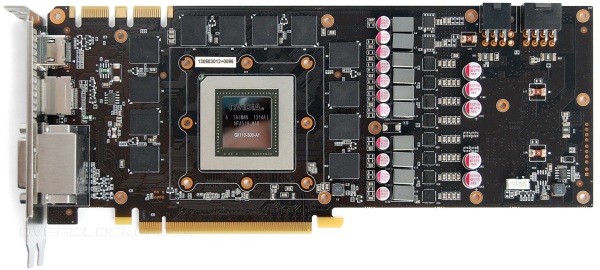

Дизайн платы нереференсный. Palit увеличил количество фаз, но как и у стандартной карты фазы реализованы на микросхемах DrMOS. Контроллер питания вынесен на обратную сторону платы.

Palit GTX 780 JetStream

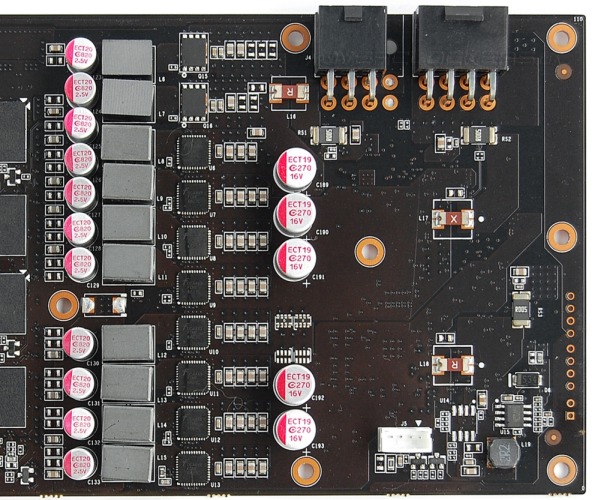

Графический процессор запитан от восьмифазного преобразователя напряжения, для памяти реализован стандартный двухфазный стабилизатор.

Palit GTX 780 JetStream

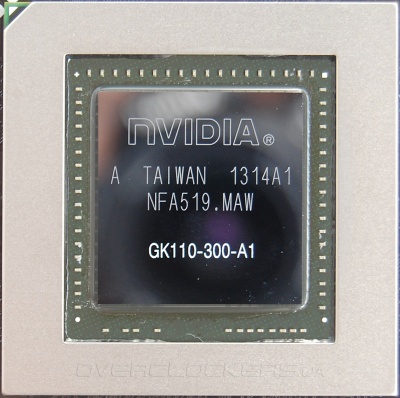

Полная маркировка графического процессора GK110-300-A1.

Palit GTX 780 JetStream

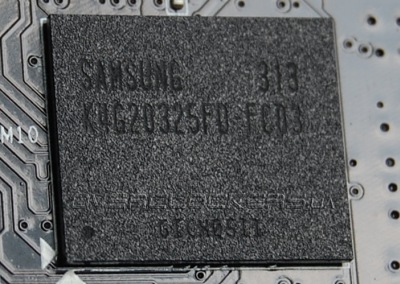

Три гигабайта памяти набраны 12 микросхемами Samsung K4G20325FD-FC03.

Palit GTX 780 JetStream

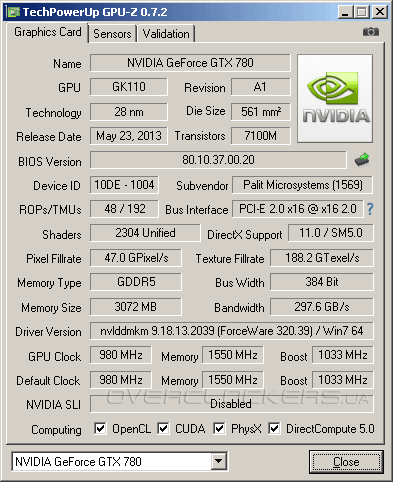

Palit выпускает две версии GeForce GTX 780 JetStream, которые отличаются рабочими частотами. Младшая (NE5X780H10FB-1100J) работает на базовой частоте ядра 902 МГц при Boost Clock 954 МГц и стандартной частоте памяти. Наша карта, как уже говорилось выше, является топовой у Palit. Ее частотные характеристики следующие: Base Clock 980 МГц, Boost Clock 1033 МГц, память 6200 МГц.

Palit GTX 780 JetStream

Утилита GPU-Z определила ASIC Quality в 71,3 %.

Palit GTX 780 JetStream

Прогрев видеокарты осуществлялся при 27 °C в помещении двумя игровыми тестами — аддон Warhead для Crysis и Unigine Valley benchmark. Оба при максимальных настройках графики в разрешении 2560x1440 со сглаживанием MSAA 4x. Время каждого теста — 12 минут. В первом случае температура ядра не превысила 75 °C, вентиляторы раскручивались до 1400 об/мин.

Palit GTX 780 JetStream

Более тяжелый Valley benchmark прогрел карту до 76 °C, скорость вентилятор достигала 1500 об/мин.

Palit GTX 780 JetStream

Как видно по верхним скриншотам, реальная частота ядра все время держалась на уровне максимального Boost в 1110 МГц без каких-либо просадок. Несмотря на внушительный заводской разгон рабочие температуры ниже, чем у стандартной версии со стоковой турбиной. ASUS GTX780-DC2OC-3GD5 немного холоднее, но и заводской разгон меньше. Рабочее напряжение в 3D-режиме 1,162 В, что выше 1,15 В у ASUS.

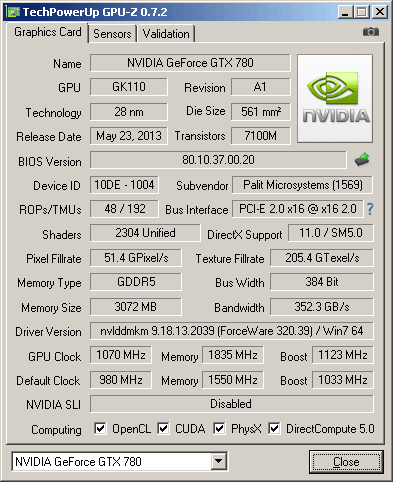

Разгон оказался на удивление идентичен результатам упомянутого ASUS. GPU сохранял стабильность при Boost 1202 МГц (базовая частота 1070 МГц), а память одолела 7326 МГц. При более высоких значениях наблюдались проблемы со стабильностью. Небольшой выигрыш относительно конкурента в том, что Palit сумел одолеть 1,2 ГГц по ядру при напряжении 1,175 В. Максимальное значение, которое можно выставить — 1,187 В. Но в данном случае пользы от такого софтвольтмода уже не было. Возможно, подобное сочетание частоты и напряжения стало возможным благодаря более удачному экземпляру GPU (у Palit выше ASIC).

Palit GTX 780 JetStream

Обороты вентиляторов были повышены до 62% от максимума. Это вроде бы и немного (примерно 1700 об/мин), но в реальности вентиляторы у Palit шумнее, чем можно было бы решить по столь низким показаниям. Даже при 1500 об/мин уже заметен небольшой гул, а на более высоких скоростях он становится все более отчетливым, постепенно переходя в вой. На 1700 об/мин этот самый «вой» пока еще слабо выражен, но определенный акустический дискомфорт имеет место. Температуры в Warhead и Unigine Valley benchmark отображены ниже.

Palit GTX 780 JetStream

Palit GTX 780 JetStream

Вообще мы уже не в первый раз отмечаем странное сочетание высоких шумовых характеристик и низких оборотов у Palit. Возможно, причина не столько в низкокачественной магнитной системе, сколько в неправильных показаниях таходатчика. Есть вероятность, что мониторятся обороты одного из боковых вентиляторов, а больше всего шумит как раз центральный. Впрочем, на фоне Palit GTX 680 JetStream данный видеоадаптер все равно тише, и в номинале он не шумнее обычного референса. Так что все придирки актуальны лишь для высокого разгона, когда будет значительный рост рабочих температур, что потребует более высоких оборотов.
Как же магична в своей красоте тишина...
