Тестирование Radeon R9 390X и обзор видеокарты ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

Большинство представителей новой серии видеокарт AMD Radeon оказались старыми знакомыми с повышенными частотами. Основные усилия компания пошли на запуск флагманского Radeon R9 Fury X с новой скоростной HBM-памятью. Это решение оказалось столь удачным и прогрессивным, что на базе GPU Fiji будет выпущено еще два видеоадаптера со слегка урезанной производительностью.

Свое место в новой серии нашли обновленные версии Radeon R9 290X и Radeon R9 290 на базе графического процессора Hawaii, получившего новое название Grenada. Этот GPU уже продемонстрировал хорошую производительность благодаря обновленной GCN-архитектуре, 2816 потоковым процессорам, 176 текстурным блокам и 64 ROP. Но в рамках существующего 28-нм техпроцесса GPU оказался очень горячим. У референсных карт даже появилось два рабочих режима с разными настройками скорости охлаждающего вентилятора. В тихом режиме любое мало-мальски тяжелое приложение приводило к заметным просадкам по частоте ядра и столь же заметным потерям производительности. В Uber-режиме удавалось поддерживать более стабильные частоты, но ценой чрезвычайной высокого шума. Проблема решалось установкой альтернативного охлаждения, но и такие нереференсные версии заметно уступали по температурно-шумовым характеристикам конкурентным решениям от NVIDIA.

Компания AMD уверяет, что удалось оптимизировать производство чипов и выйти на небольшое повышение частоты без резкого роста энергопотребления. Вторым важным преимуществом обновления является удвоение объема памяти. И это вполне может запутать потенциального покупателя, ведь более дорогая и мощная карта Radeon R9 Fury X оперирует только 4 гигабайтами. Radeon R9 390X и Radeon R9 390 оснащаются 8 гигабайтами памяти. Это может показаться излишеством, но даже в разрешении 2К некоторые приложения загружают более 4 ГБ, а в 4K потребности в памяти будут еще выше.

Частота ядра у старшей версии выроста с 1000 МГц до 1050 МГц. Младшая версия ускорена с 947 МГц до 1000 МГц. Память у Radeon R9 390X и Radeon R9 390 форсирована с 5000 МГц до 6000 МГц, т.е. на 20%. Стоит отметить, что многие представители старой серии не могли работать на столь высоких частотах памяти в разгоне. Подобных значений удавалось достичь лишь на лучших моделях, например, на MSI R9 290X Lightning.

Видеоадаптер Radeon R9 Fury X Radeon R9 390X Radeon R9 390 Radeon R9 290X Radeon R9 290
Ядро Fiji Grenada Grenada Hawaii Hawaii
Количество транзисторов, млн. шт 8900 6020 6020 6020 6020
Техпроцесс, нм 28 28 28 28 28
Площадь ядра, кв. мм 596 438 438 438 438
Количество потоковых процессоров 4096 2816 2560 2816 2560
Количество текстурных блоков 256 176 160 176 160
Количество блоков рендеринга 64 64 64 64 64
Частота ядра, МГц До 1050 До 1050 До 1000 До 1000 До 947
Шина памяти, бит 4096 512 512 512 512
Тип памяти HBM GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 1000 6000 6000 5000 5000
Объём памяти, МБ 4096 8192 8192 4096 4096
Поддерживаемые API DirectX 12 Vulkan, Mantle DirectX 12 Vulkan, Mantle DirectX 12 Vulkan, Mantle DirectX 12 Vulkan, Mantle DirectX 12 Vulkan, Mantle
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 275 275 275 275-290 275

При увеличении памяти и повышении тактовых частот обещано сохранение прежнего уровня TDP. Тут стоит сказать, что эти показатели Radeon R9 290X в свое время скромно умалчивались, были неофициальные данные о 290 Вт. Теперь же при сравнении уровня TDP компания AMD и ее партнеры оперирует значением в 275 ватт для новых и старых моделей. Но более важно, что все представленные версии R9 390X и Radeon R9 390 являются нереференсными моделями с приличным охлаждением. Видеокарт с привычной «турбиной» в продаже просто нет, избавляя пользователя от возможности приобретения горячего и шумного «кирпича».

Наше знакомство с новинками на базе Grenada будет происходить в два этапа. Вначале познакомимся с Radeon R9 390X, а в следующей статье протестируем младшую видеокарту Radeon R9 390. Данный материал посвящен ASUS STRIX-R9390X-DC3OC-8GD5-GAMING с кулером на три вентилятора и заводским разгоном.


ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

Видеокарта поставляется в крупной коробке.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

Комплект поставки таков:
  • переходник питания с PCI-E 6-pin на 8-pin;
  • диск с программным обеспечением;
  • инструкция.

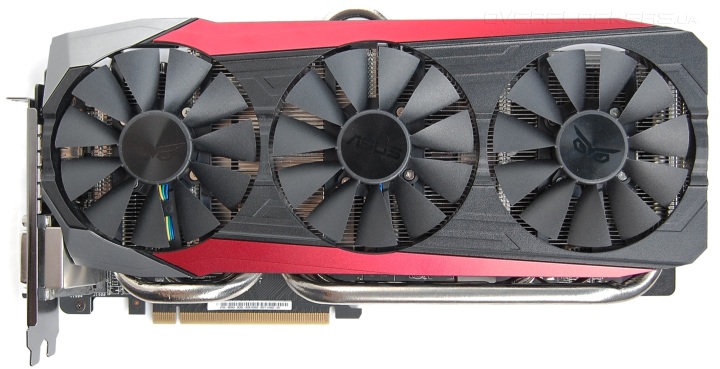

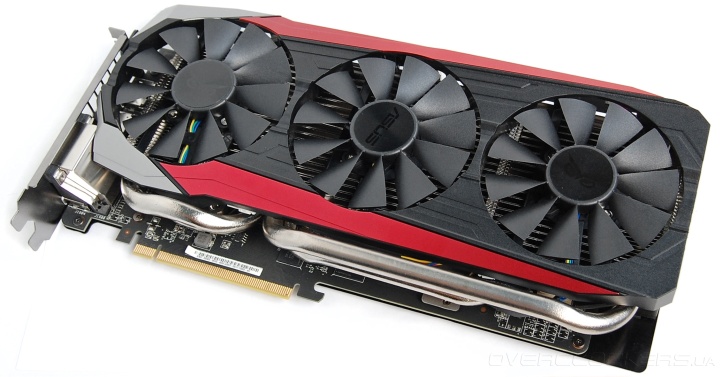

Общая длина ASUS достигает 30 сантиметров. Используется новая версия кулера DirectCU III с тремя вентиляторами. По внешнему виду напоминает ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

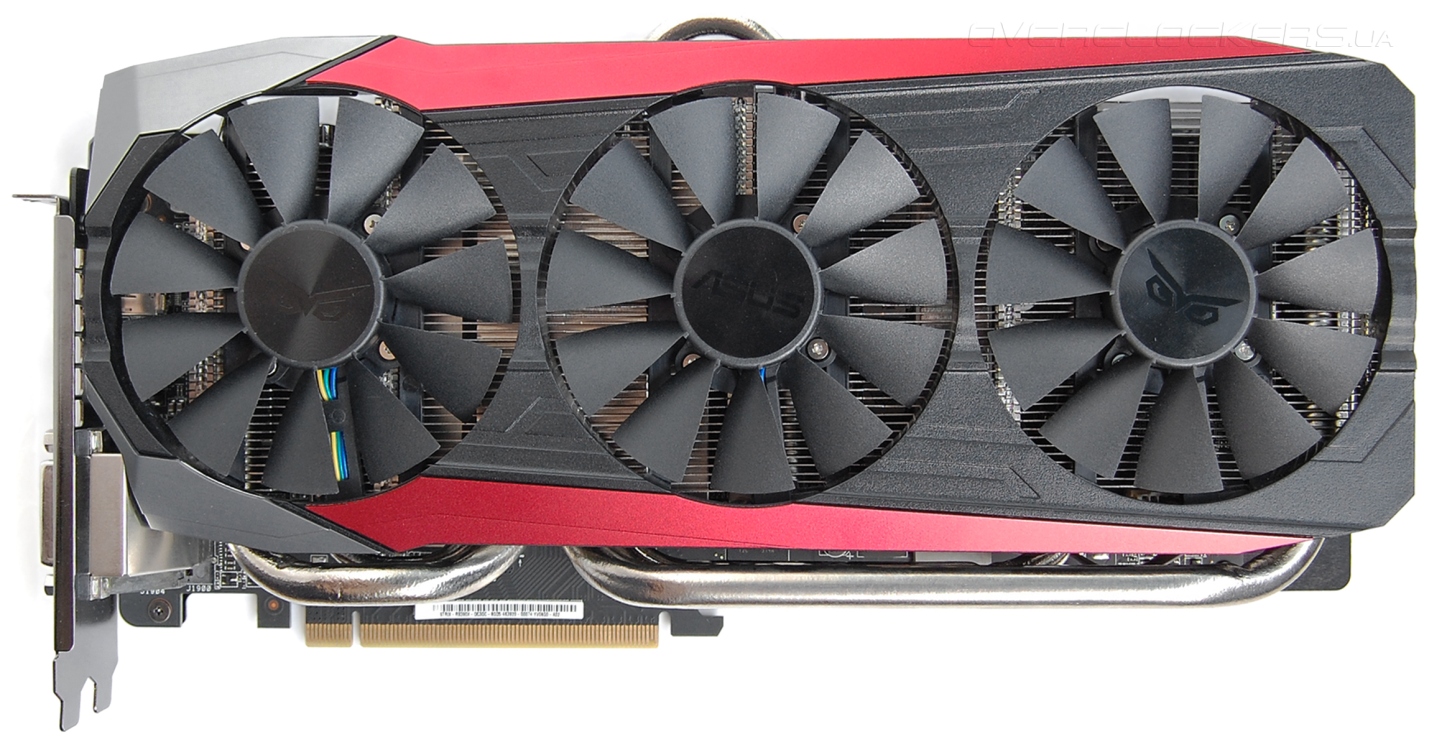

Черный кожух по краям обрамлен красными и серебристыми вставками. На вентиляторы нанесены логотипы ASUS и Strix.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

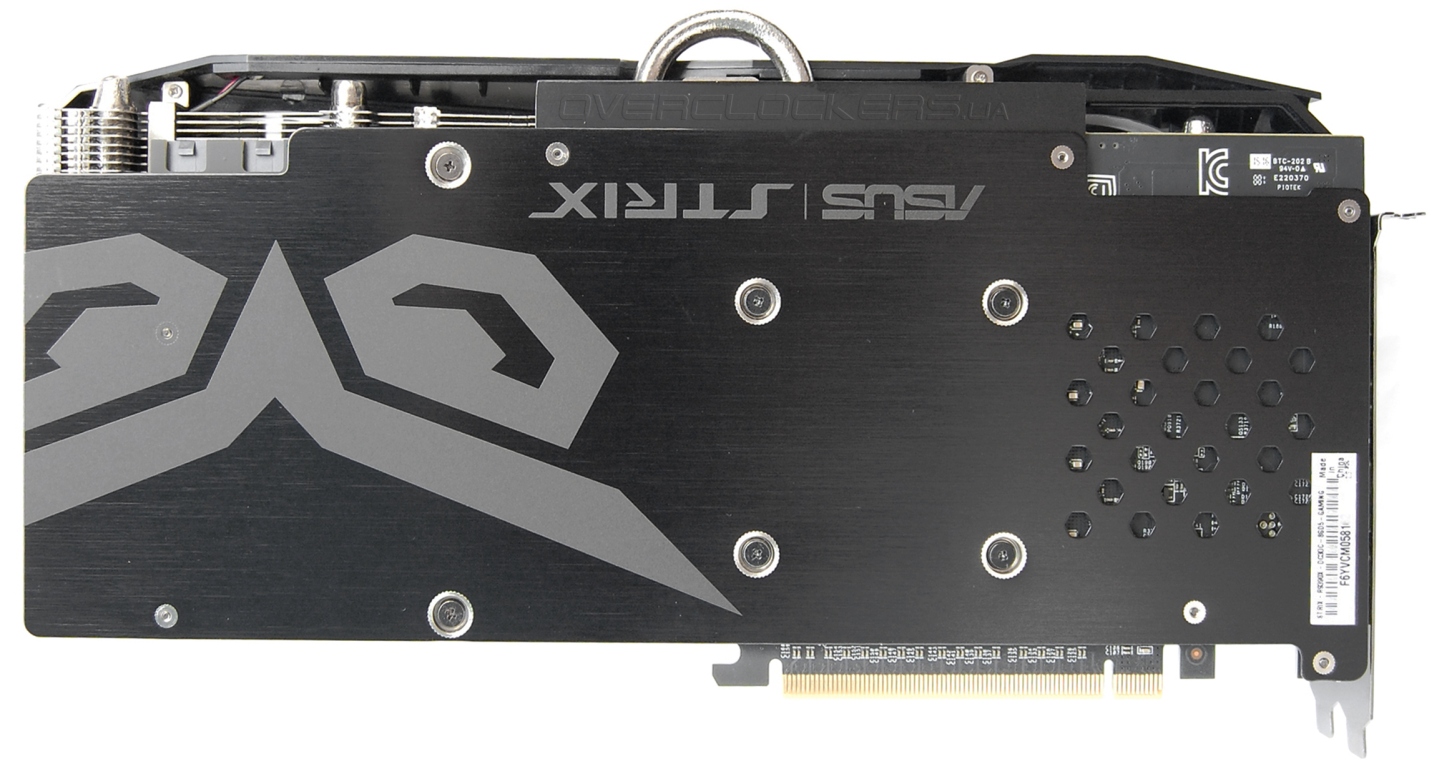

Задняя сторона видеокарты накрыта перфорированной металлической пластиной. Вдоль боковой грани тянется ребро жесткости.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

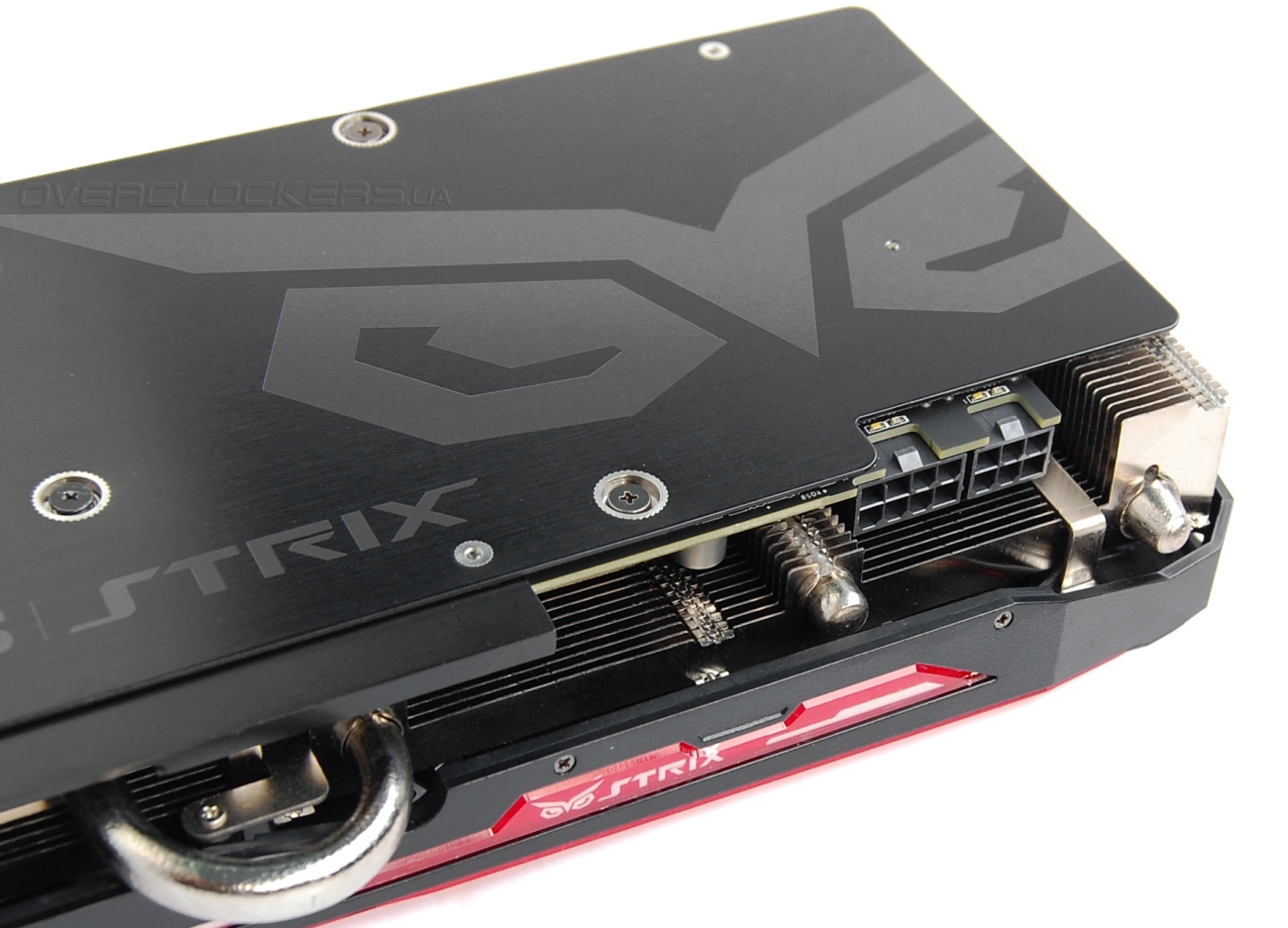

В углу имеется два разъема питания — на шесть и восемь контактов. В боковой части кожуха есть подсвечиваемый логотип Strix.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

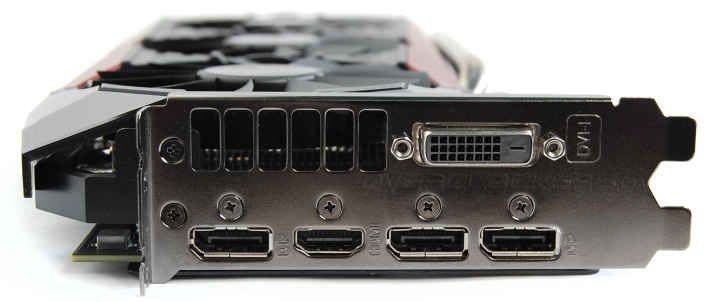

Набор интерфейсных разъемов стандартный: три DisplayPort, один HDMI и один DVI.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

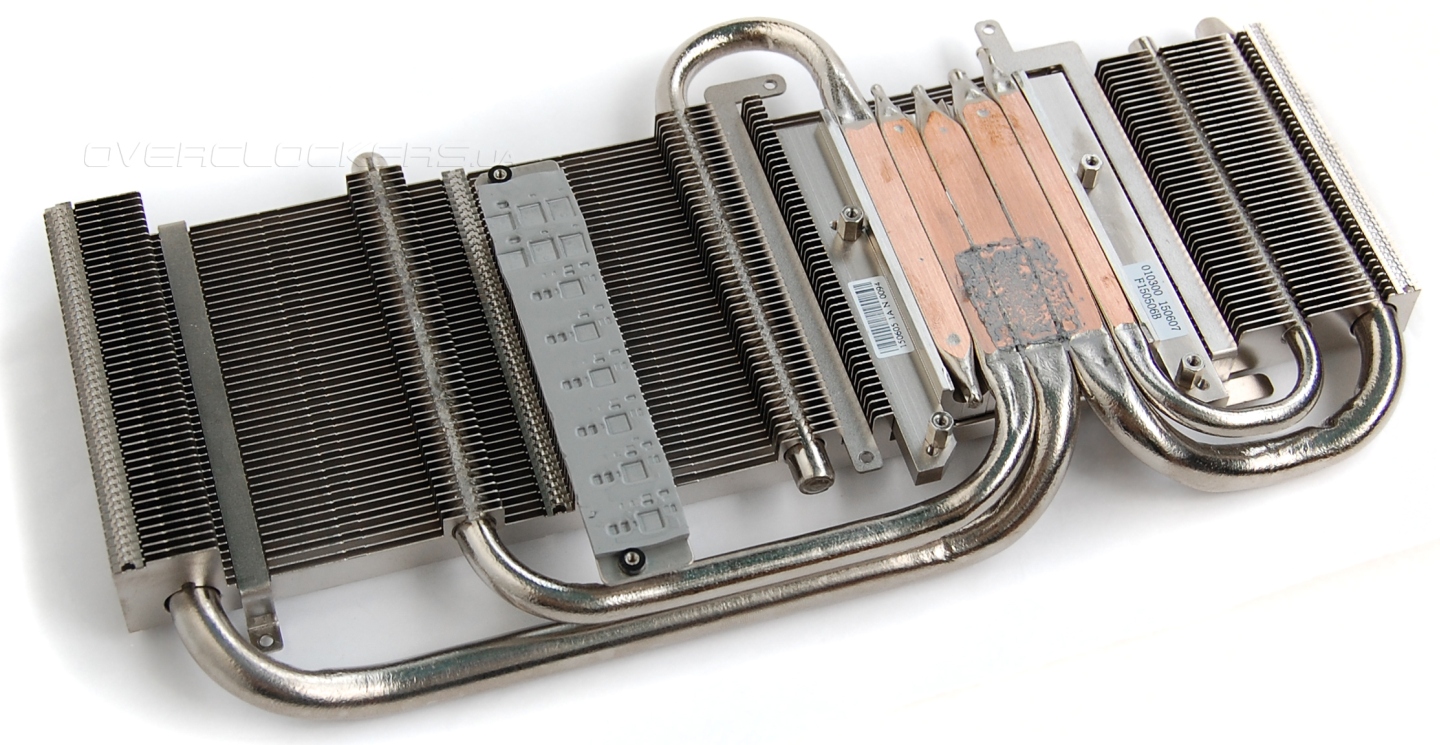

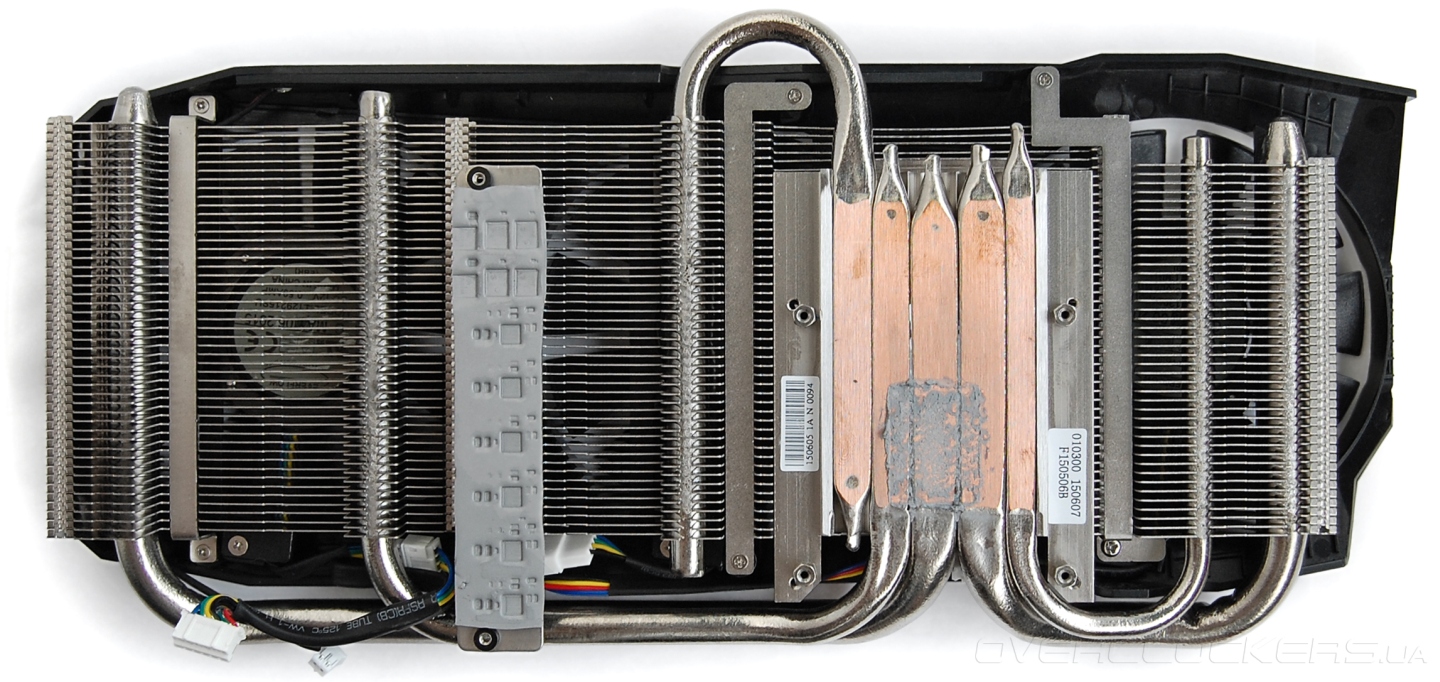

Используется единая система охлаждения для процессора и силовых элементов узла питания. Крупный радиатор отводит тепло от GPU через тепловые трубки, реализован прямой контакт. Есть специальная площадка для контакта с транзисторами.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

В конструкции задействовано пять тепловых трубок разного диаметра — от 6 мм до рекордных 10 мм. В центре расположены самые толстые тепловые трубки, с которыми контактирует кристалл GPU. Боковые трубки в прямом теплообмене не участвуют, но способствуют равномерному распределению тепла благодаря контакту с остальными трубками.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

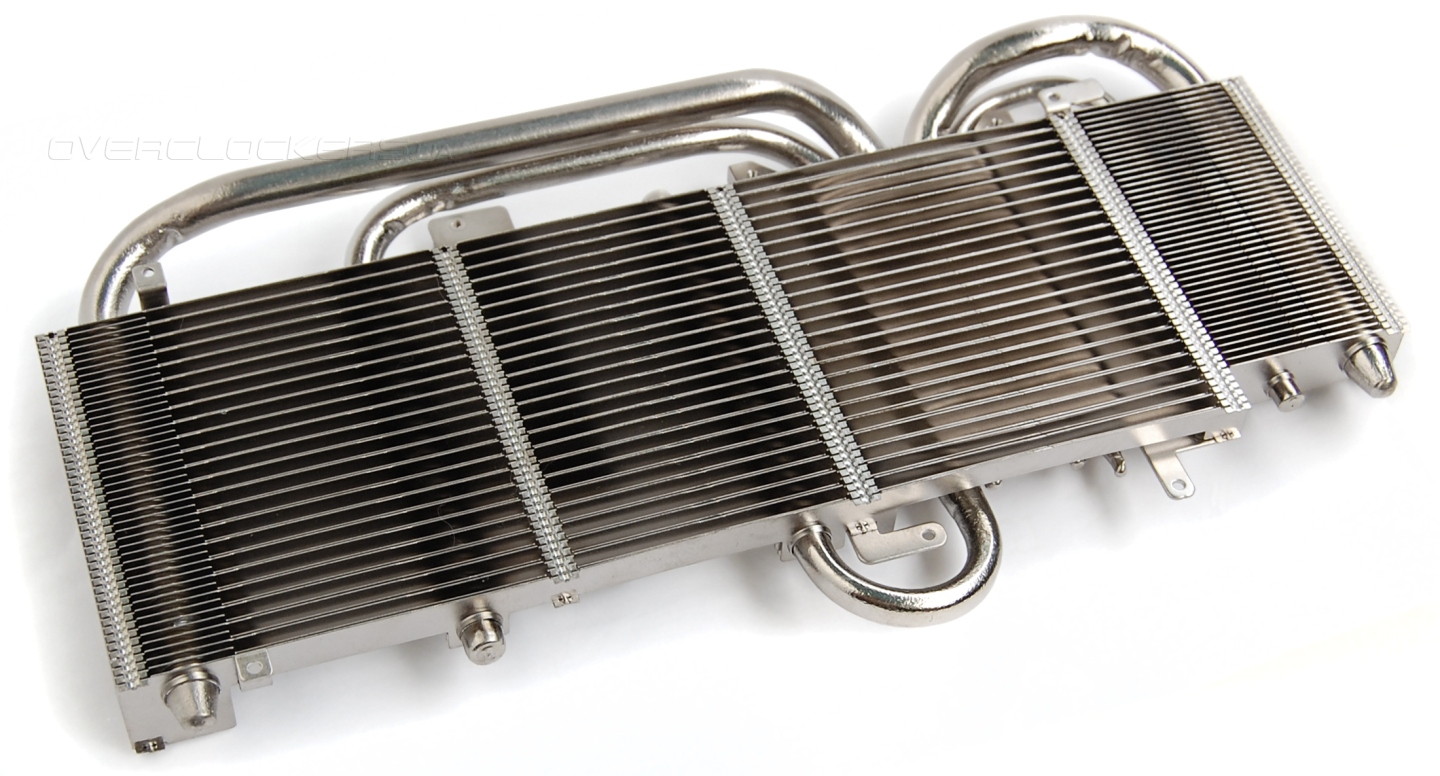

Пластины радиатора в самой широкой центральной части имеют разную высоту. Это создает меньшее сопротивление воздуху при невысоких оборотах обдувающих вентиляторов.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

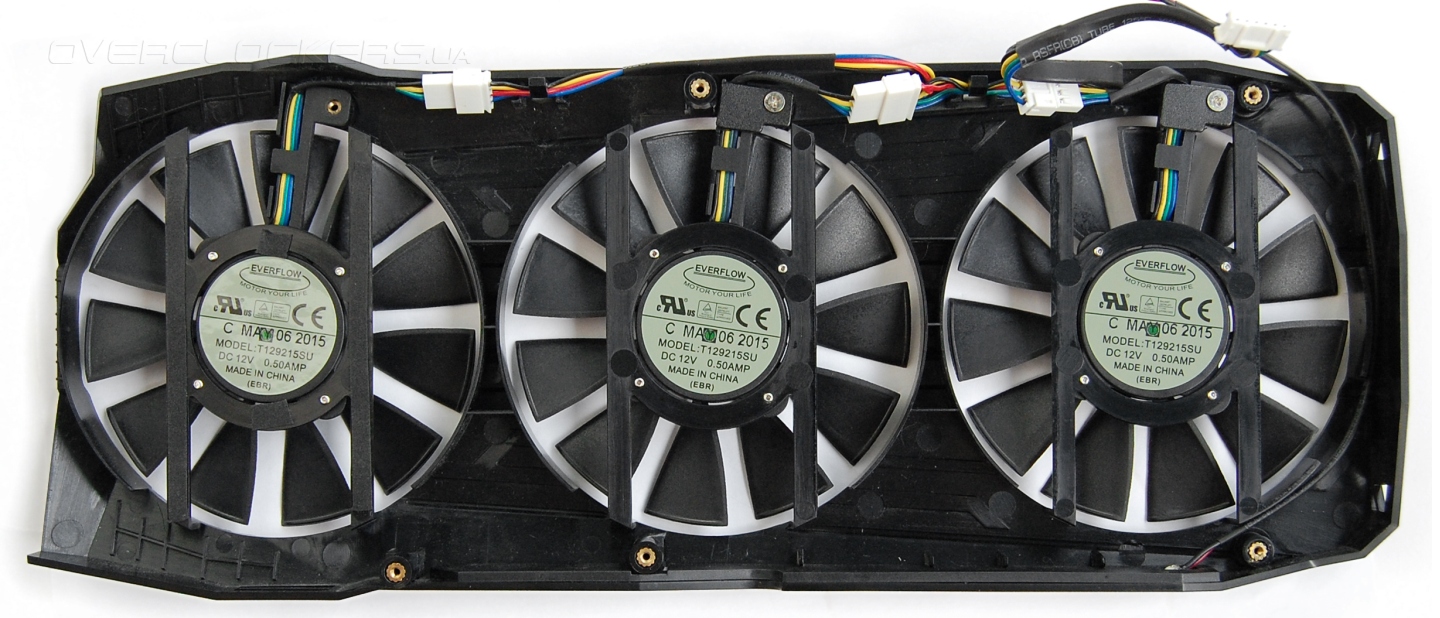

Обдув осуществляется тремя вентиляторами Everflow T129215SU типоразмера 92 мм.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

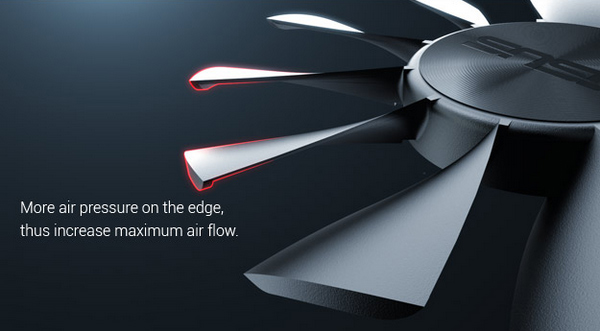

Форма лопастей слегка модернизирована, на нижней стороне у краев они имеют небольшие «козырьки», помогая усилить воздушное давление.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

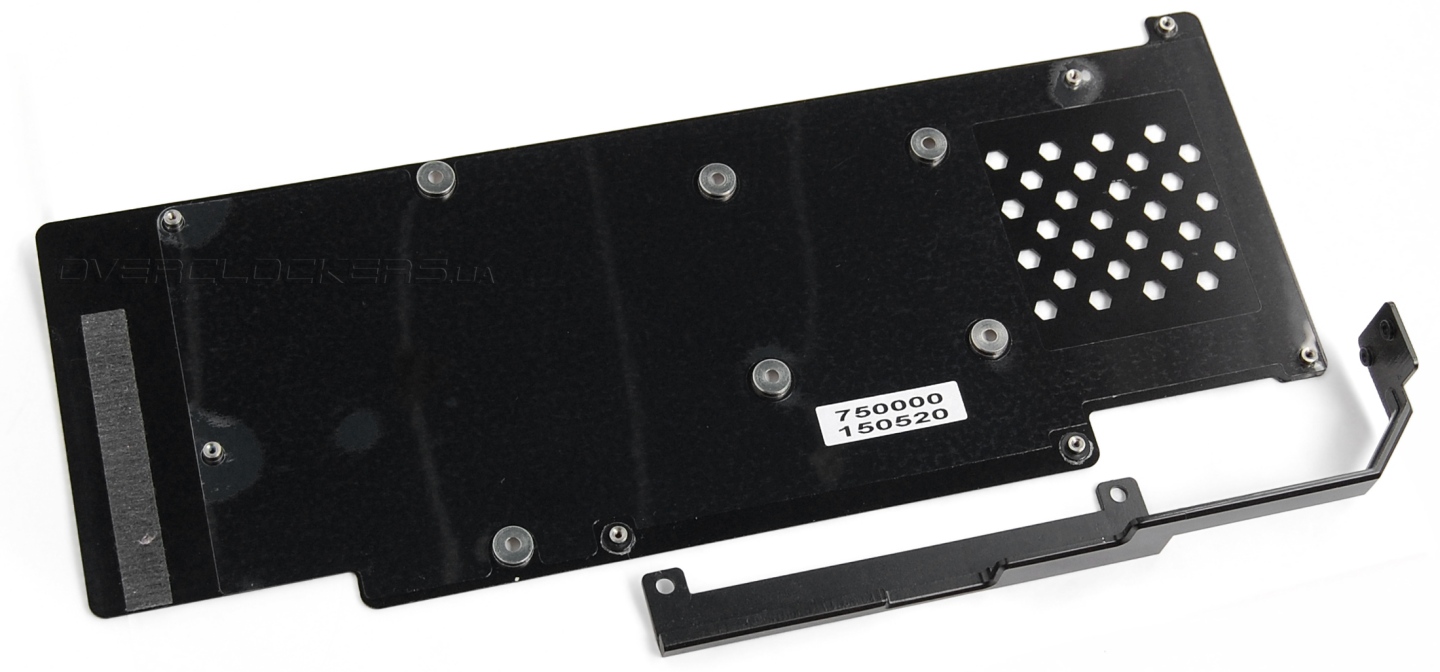

Задняя пластина служит для защиты платы от внешних воздействий и радиатором не является. Этот элемент улучшает жесткость, препятствуя изгибу текстолита под весом массивного кулера. Имеется и дополнительное ребро жесткости.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

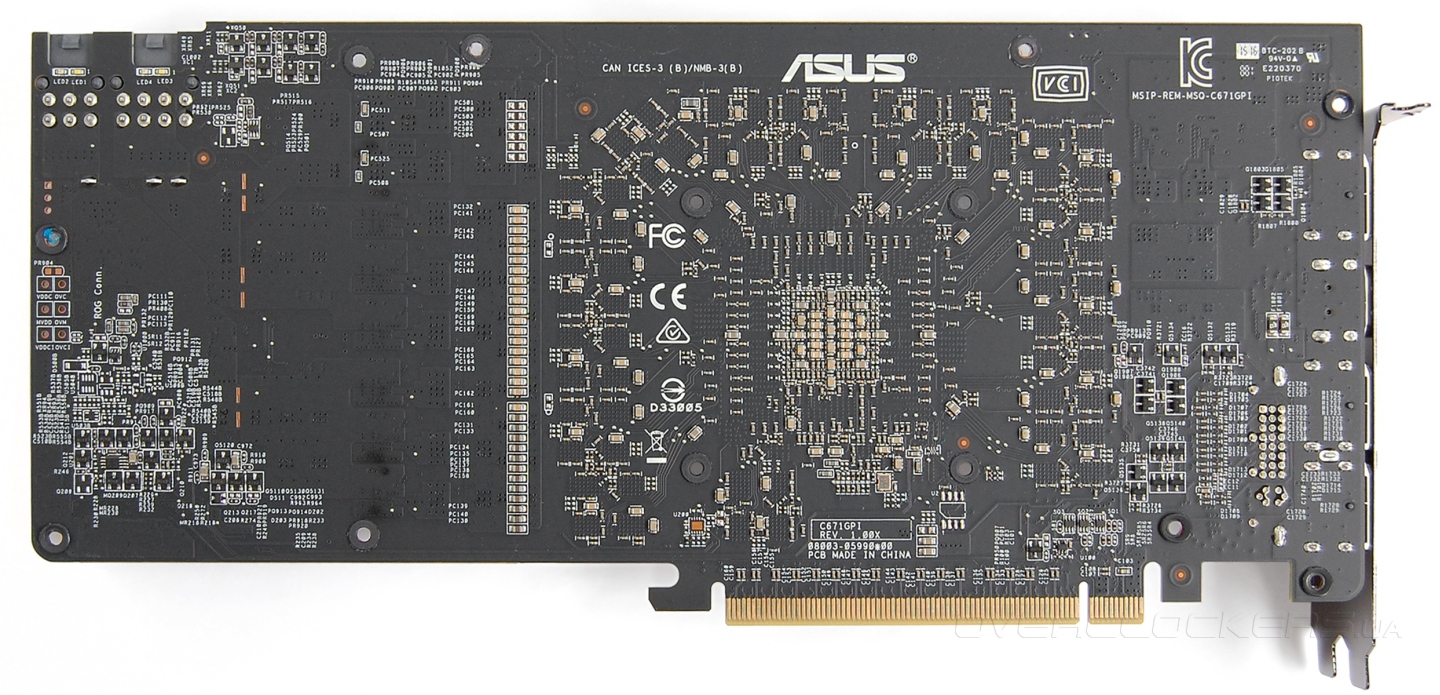

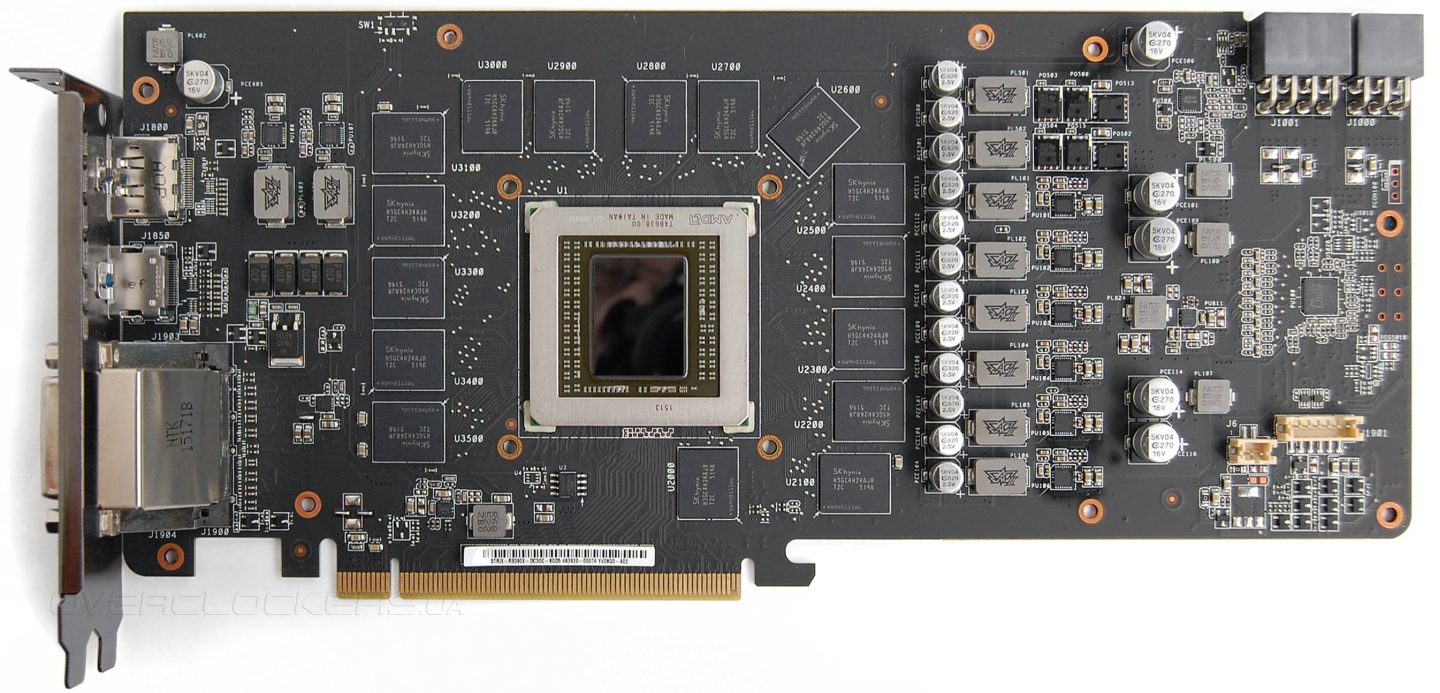

Печатная плата нереференсного дизайна с усиленным питанием.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

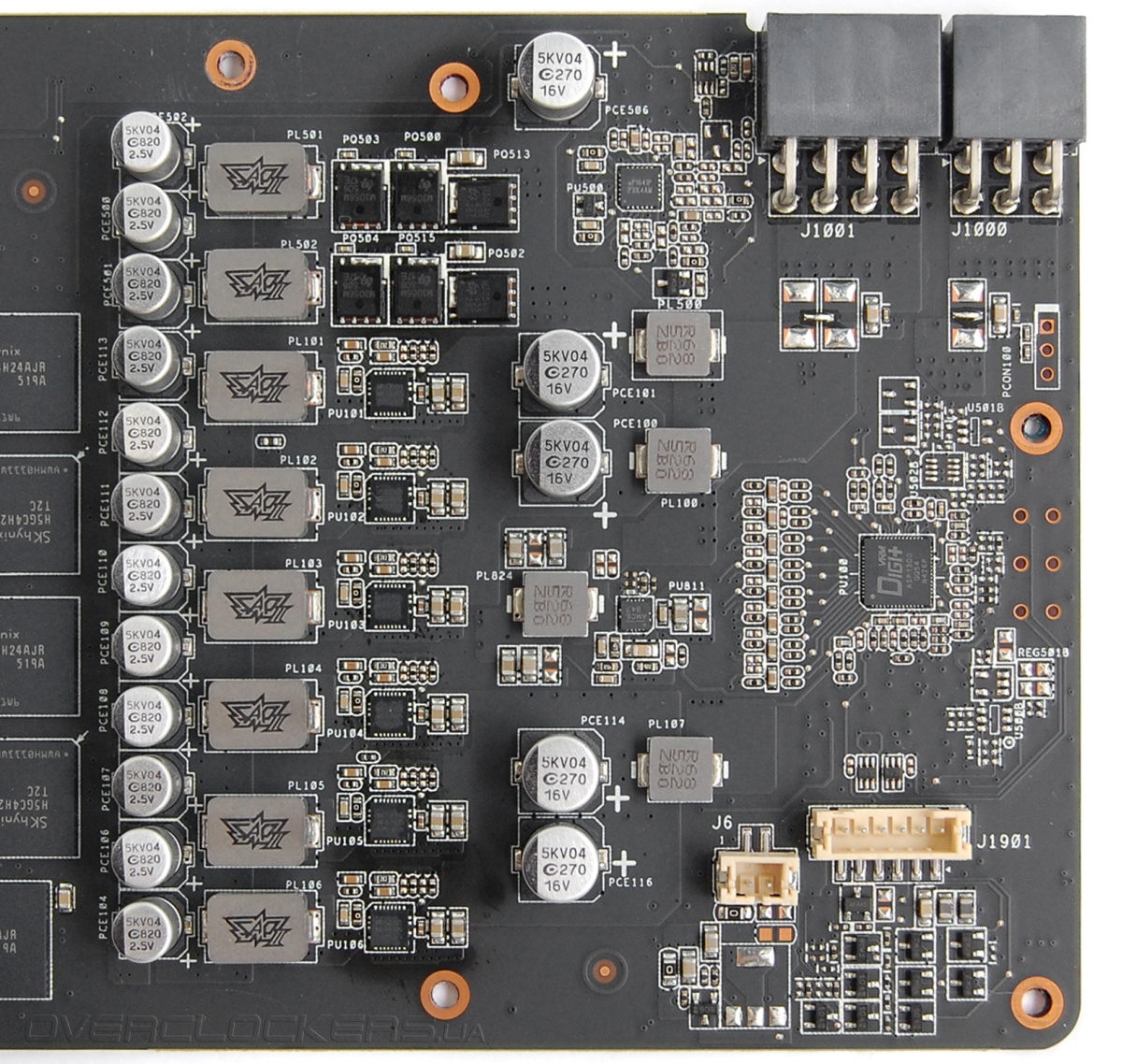

Процессор запитан от шести фаз, построенных на базе интегральных сборок DrMOS. Распаяны конденсаторы и дроссели с повышенным сроком службы, которые отвечают внутреннему стандарту Super Alloy II.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

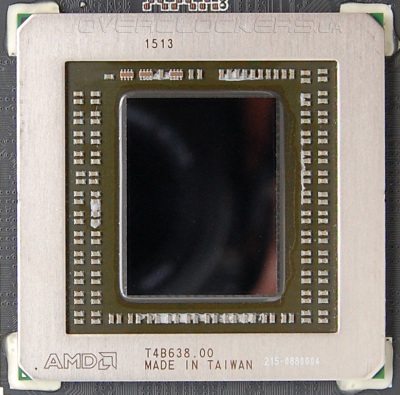

Кристалл GPU традиционно лишен маркировки на поверхности, все надписи на защитной рамке.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

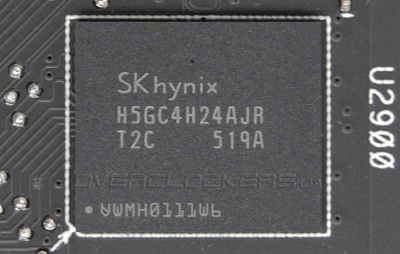

Восемь гигабайт памяти набраны 16 микросхемами SKhynix H5GC4H24AJR T2C.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

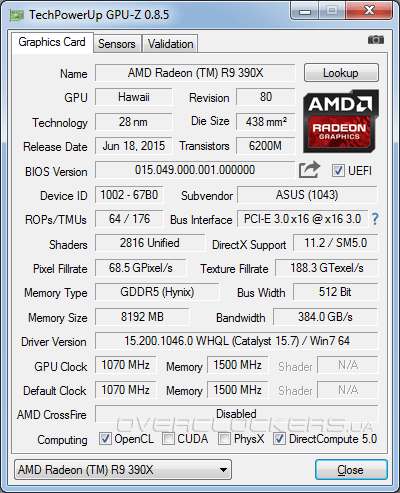

По умолчанию видеокарта работает на частотах 1070/6000 МГц.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

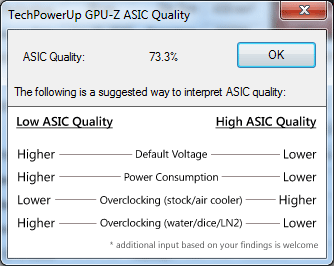

Утилита GPU-Z оценила ASIC Quality данного экземпляра в 73,3%.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

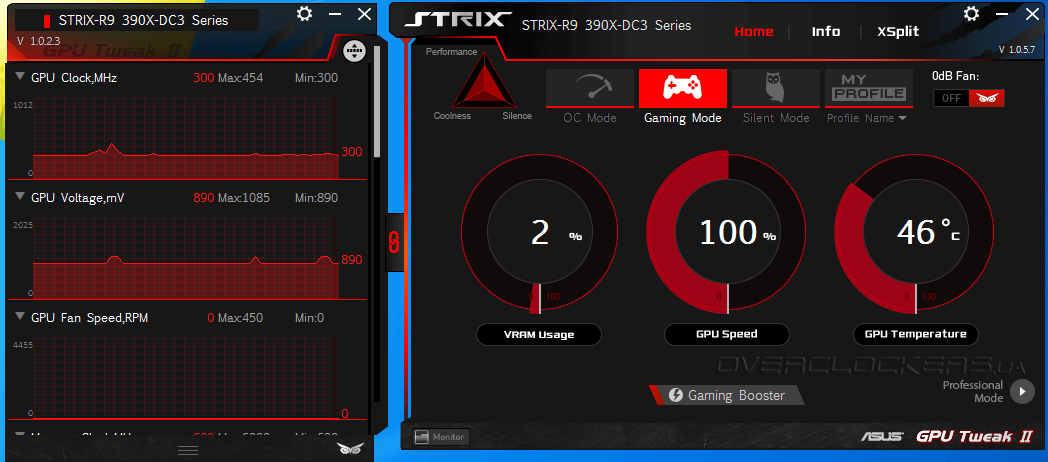

Представители серии ASUS GAMING поддерживают несколько рабочих режимов, ориентированных на максимальную производительность или уменьшение уровня шума. Стандартные частоты отвечают режиму Gaming Mode. В OC Mode частоты поднимаются до 1090/6020 МГц. В Silent Mode частоты понижаются до 1050/5980 МГц. При этом тихий режим предусматривает снижение лимита мощности. Переключение между режимами осуществляется в утилите ASUS GPU Tweak, которая предоставляет и расширенные ручные настройки для регулировки всех параметров.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

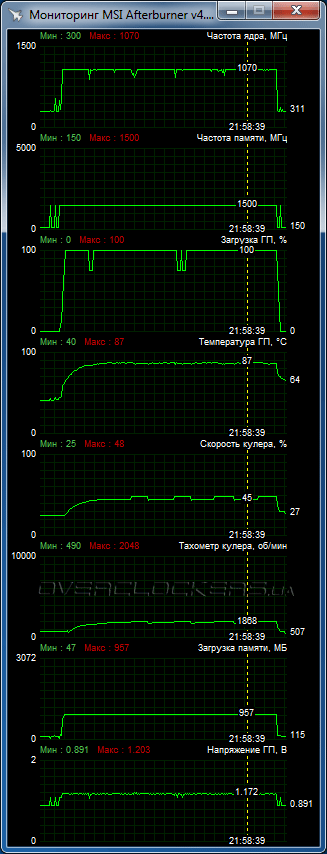

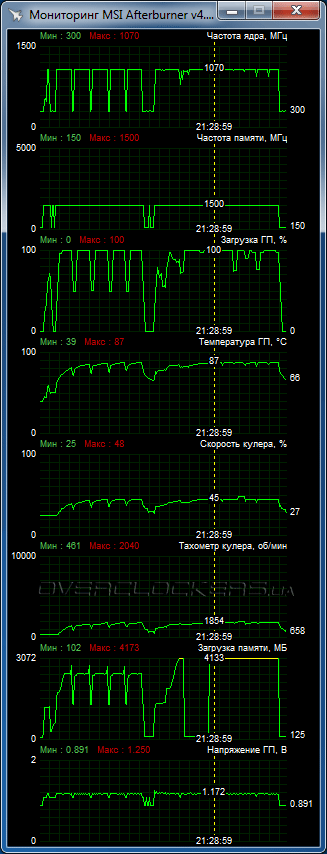

Мы тестировали ASUS STRIX-R9390X-DC3OC-8GD5-GAMING при стандартных настройках. Battlefield 4 и Far Cry 4 прогрели ядро до 87 °C при 25 °C внутри помещения. Вентилятор работал на скорости около 1850 об/мин с редкими скачками до 2000 об/мин. В Metro: Last Light превышение скорости в 2000 об/мин стало более частым. Шум трех вентиляторов весьма ощутим, но это мелочи на фоне ревущей турбины у референсных версий Radeon R9 290X. Нельзя не отметить, что графический ускоритель ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING с такой же системой охлаждения был немного прохладнее и тише.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

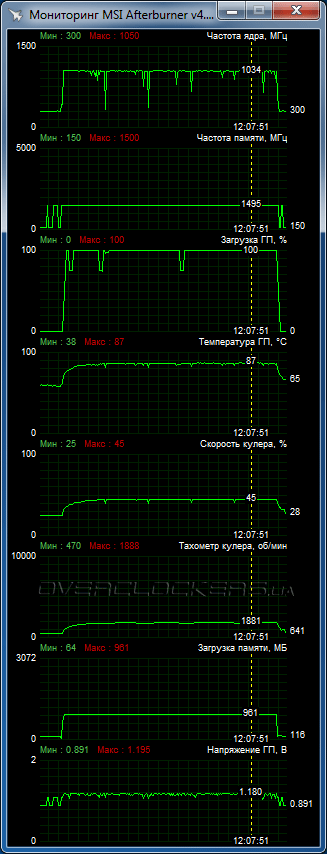

Изменится ли ситуация при переключении в тихий Silent Mode? Не сильно. Ниже приведен скриншот мониторинга параметров в Metro: Last Light, по которому видно падение скорости вентилятора ниже отметки в 1900 об/мин при сохранении нагрева в 87 °C. Минус режима в том, что из-за снижения лимита мощности начинает «плавать» частота GPU, немного понижаясь относительно 1050 МГц.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

Примечание стоит сделать и по режиму OC Mode. В нем мы не получили реального прироста производительности, несмотря на небольшое повышение частот. Вероятно, причина в фиксированном лимите мощности, который выступает ограничителем. Причем в Metro: Last Light было даже небольшое падение результатов. Но при ручном разгоне с повышением Power Limit до максимума наблюдалось вполне ожидаемое ускорение производительности.

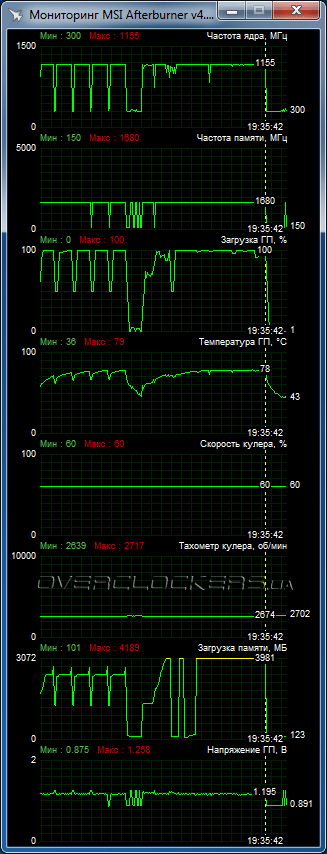

Сам разгон неплохой. Нам удалось пройти все игровые тесты в самых тяжелых режимах при частотах 1155/6720 МГц. Старые ASUS на базе GPU Hawaii, как и многие товарищи по серии R9 290/290X, с трудом вытягивали 1,1 ГГц. Боле высокой частоты GPU мы добивались только на MSI R9 290X Lightning.

ASUS STRIX-R9390X-DC3OC-8GD5-GAMING ASUS STRIX-R9390X-DC3OC-8GD5-GAMING

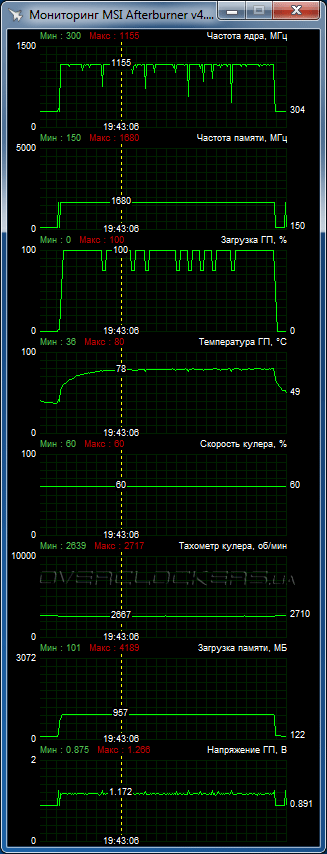

Для сохранения стабильности в разгоне приходится значительно ускорять вентиляторы путем ручного вмешательства в их настройки. Итоговый шум высокий. Практичным такой режим не назвать. Итоговое значение частоты ядра не всегда было стабильным. В том же Metro фиксировались небольшие отклонения в меньшую сторону.
