Еще быстрее! Обзор видеокарты ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

Недавно компания NVIDIA представила нового однопроцессорного флагмана в рамках девятисотой серии — GeForce GTX 980 Ti. Видеокарта на базе GPU GM200 продемонстрировала существенное преимущество относительно современных графических решений, но остро встал вопрос об охлаждении. С GeForce GTX 980 Ti мы вновь вернулись к ситуации, когда топовые модели горячие и шумные. И хотя референсная версия вполне подходит для эксплуатации, как конечный потребительский продукт, но при высокой стоимости требовательные покупатели явно захотят более тихих и прохладных вариантов. Поэтому основные производители видеокарт поспешили выпустить нереференсные версии GeForce GTX 980 Ti с улучшенным охлаждением. Среди них и новый представитель линейки Strix с подзаголовком Gaming. Его мы и рассмотрим в данном обзоре.


ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

Поставляется карта в большой коробке со стилизованным изображением роботизированной совы. Бросается в глаза надпись о том, что охлаждение лучше на 30% и может работать при 0 дБ. Последнее является отличительной чертой моделей Strix, которые полностью останавливают вентиляторы в отсутствие 3D-нагрузки. Но для мощного и горячего чипа GM200 это выглядит непривычным и удивительным. Забегая вперед скажем, что опасения напрасны, и в простое действительно сохраняется полная тишина при низких температурах.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

Комплект поставки таков:
  • переходник питания с PCI-E 6-pin на 8-pin;
  • диск с программным обеспечением;
  • инструкция;
  • каталог продукции ASUS Strix.

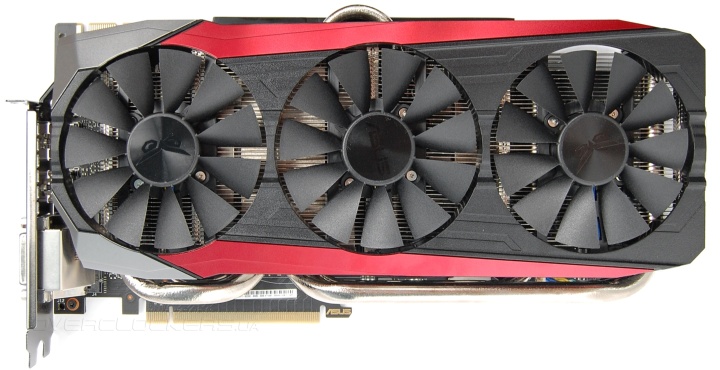

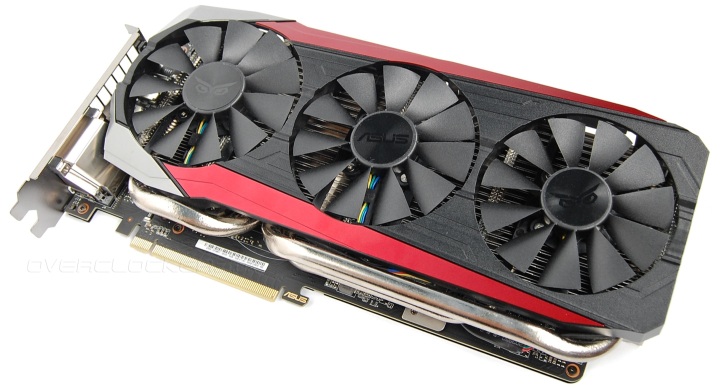

Видеокарта является первой моделью с обновленной конструкцией. Большая и тяжелая, она оснащается кулером с тремя вентиляторами. Общая длина достигает 30,5 сантиметров.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

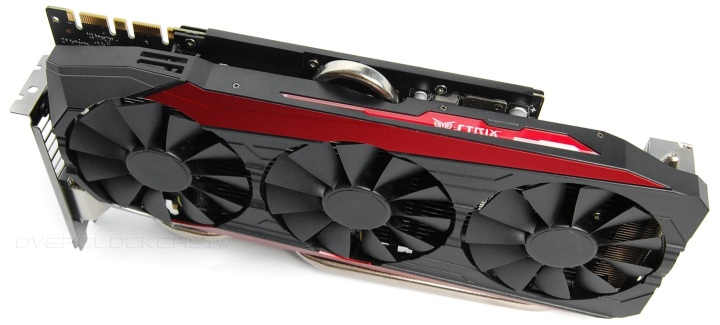

Кожух черного цвета дополняют красные и серые вставки по краям. Сбоку выглядывают толстые тепловые трубки. На вентиляторы нанесены логотипы ASUS и Strix.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

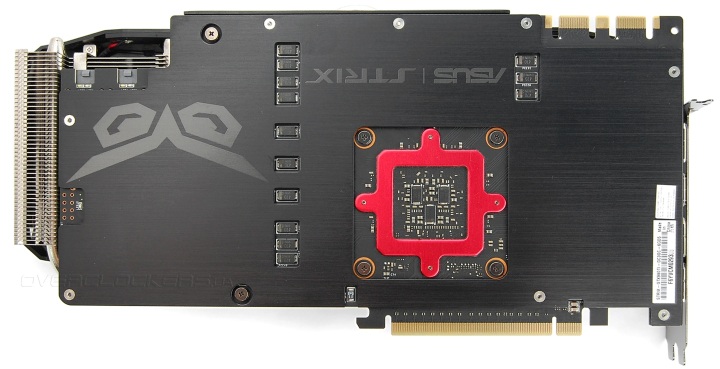

Задняя сторона закрыта металлической пластиной с прорезями под крупные элементы. В районе графического процессора есть усилительная рамка ярко-красного цвета.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

В боковой части кожуха есть пластиковое окошко с логотипом Strix на красном фоне. Во время работы он подсвечивается и мигает.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

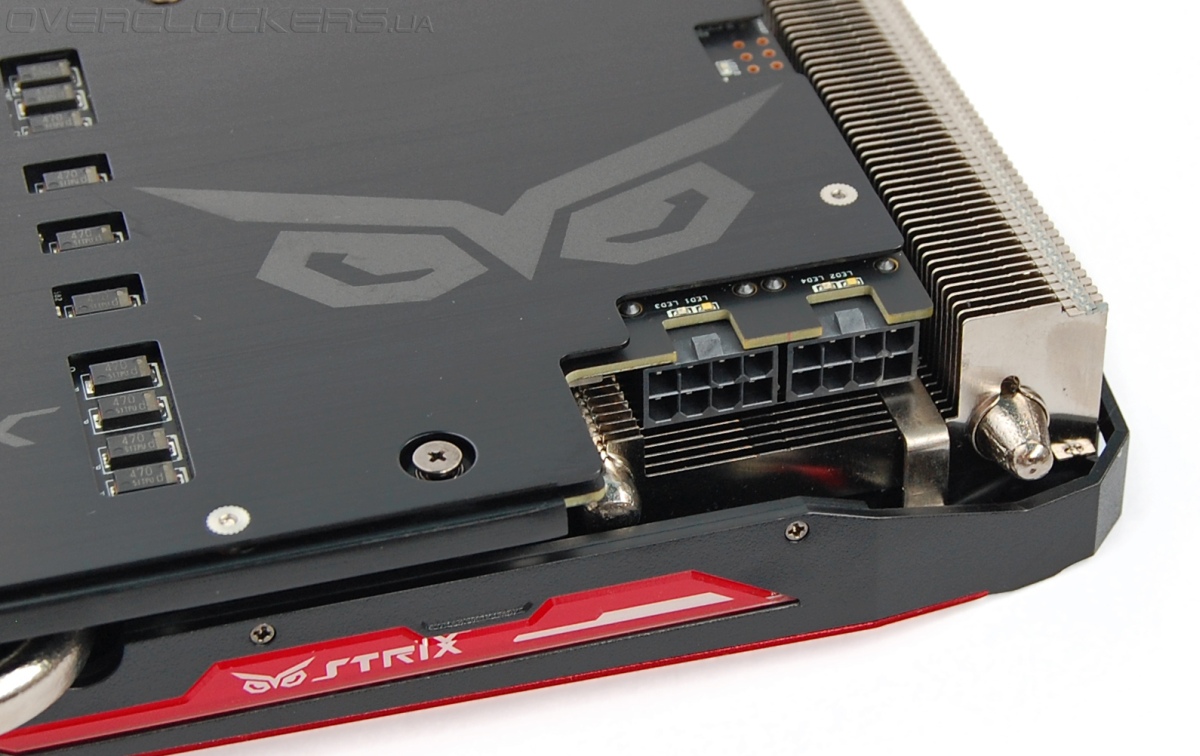

В углу расположено два восьмиконтактных разъема питания, развернутые защелками вверх, что упрощает подключение соответствующих кабелей и не требует наличия дополнительного выреза в радиаторе.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

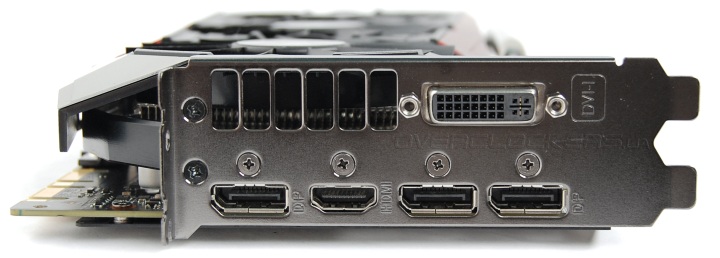

Набор интерфейсных разъемов стандартный: три DisplayPort, один HDMI и один DVI.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

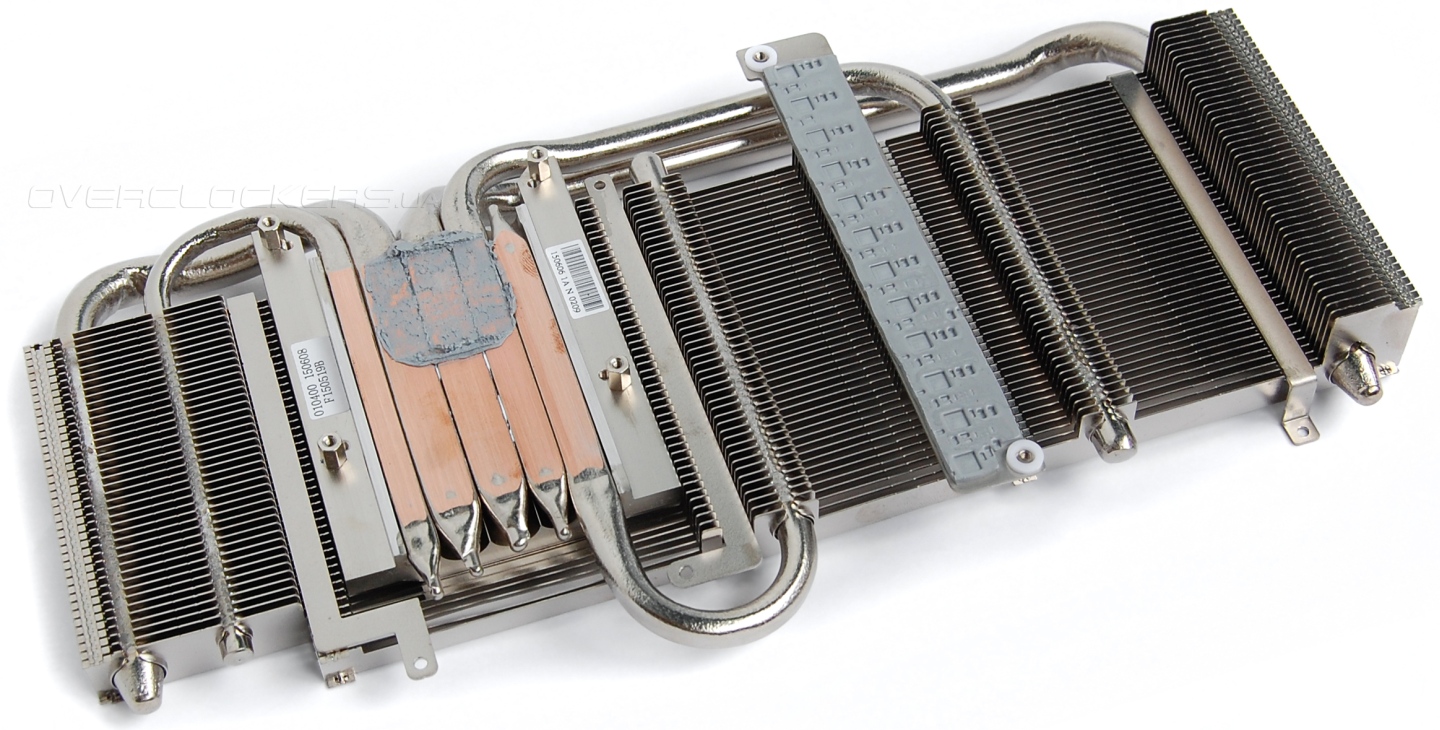

Настало время взглянуть на систему охлаждения. В ее основе пять тепловых трубок и массив тонких пластин, на которые сверху устанавливается кожух с вентиляторами. Важное нововведение — появление на основном радиаторе контактной площадки для силовых элементов узла питания. Это позволяет задействовать в их охлаждении всю массивную систему вместо отдельного радиатора скромных размеров.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

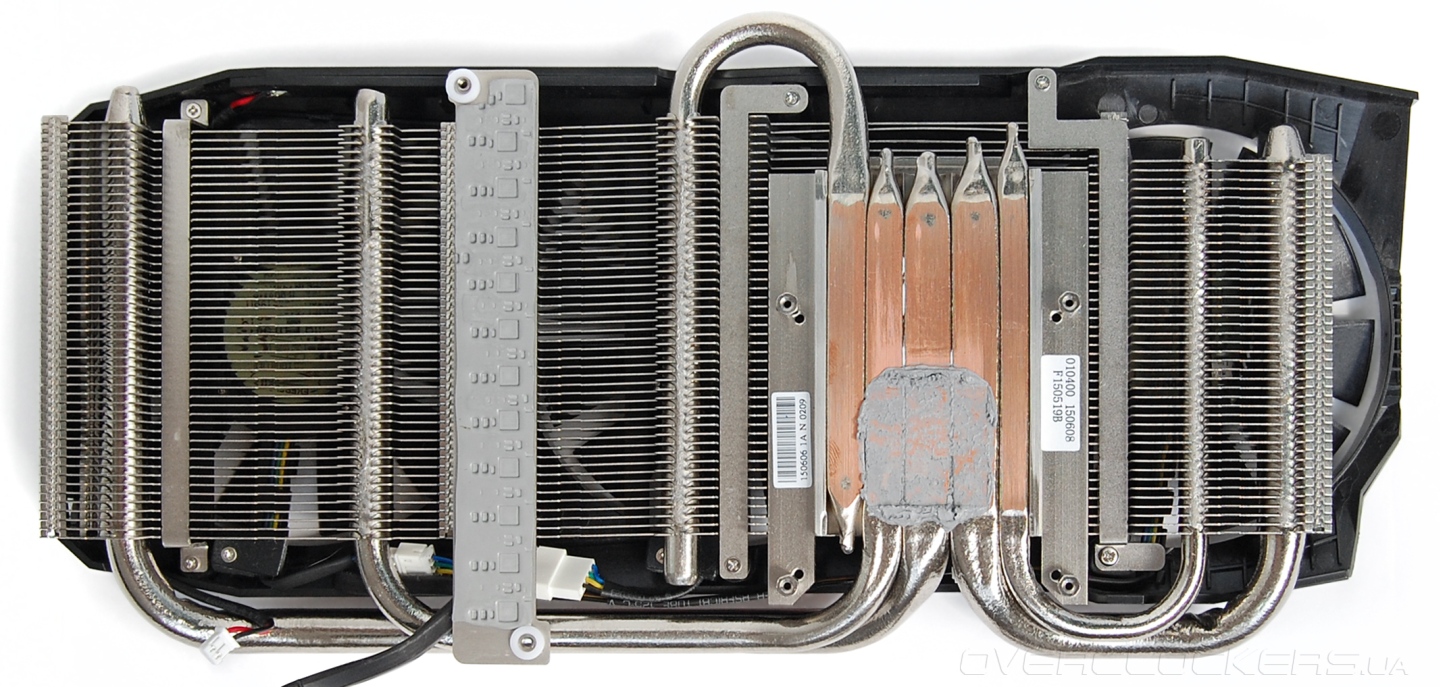

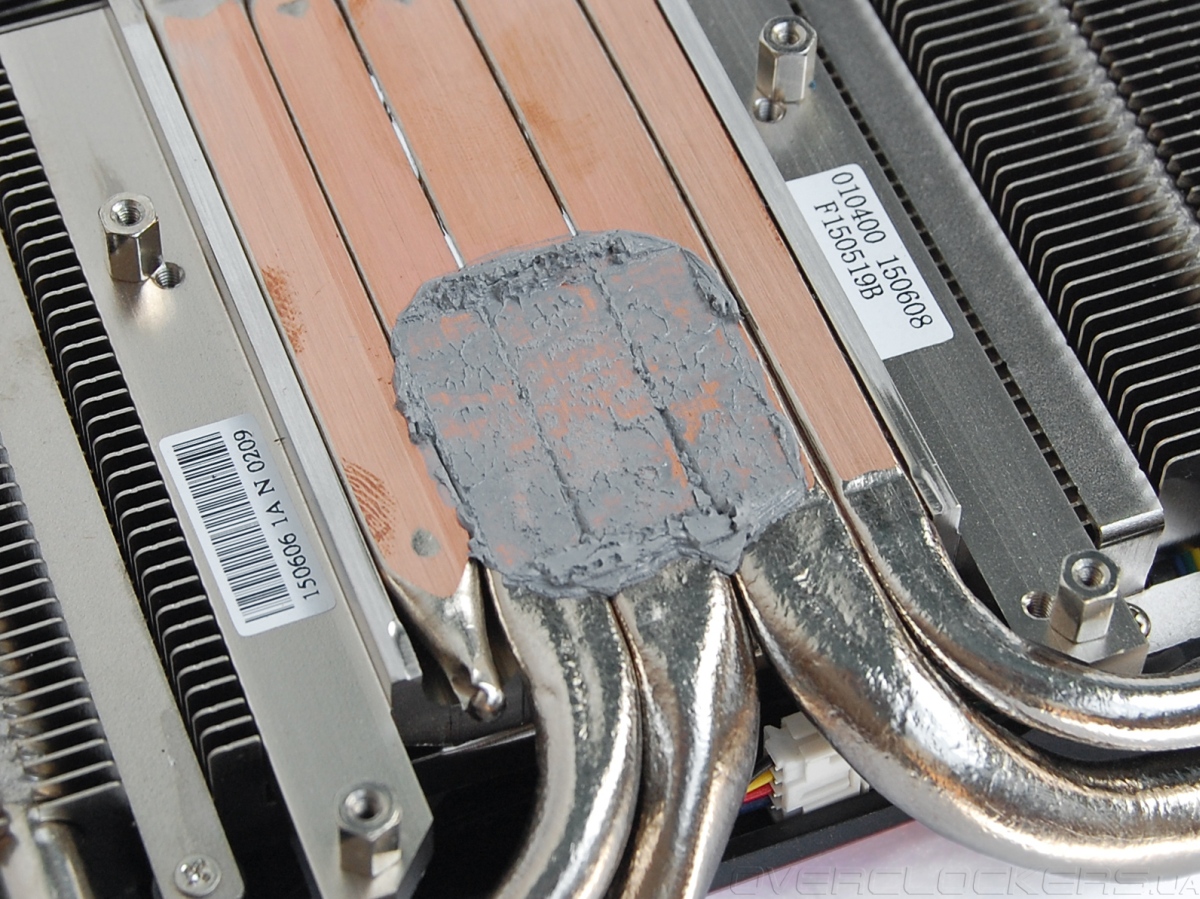

В конструкции новой системы охлаждения ASUS DirectCU III задействовано две тепловые трубки рекордного диаметра 10 мм и две трубки по 8 мм. Реализован прямой контакт трубок с поверхностью графического кристалла. По отпечатку хорошо видно, что GPU соприкасается лишь с центральными трубками, самыми большими.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

Боковые трубки помогают в распределении тепла, хоть и менее эффективно. При этом они и самые короткие.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

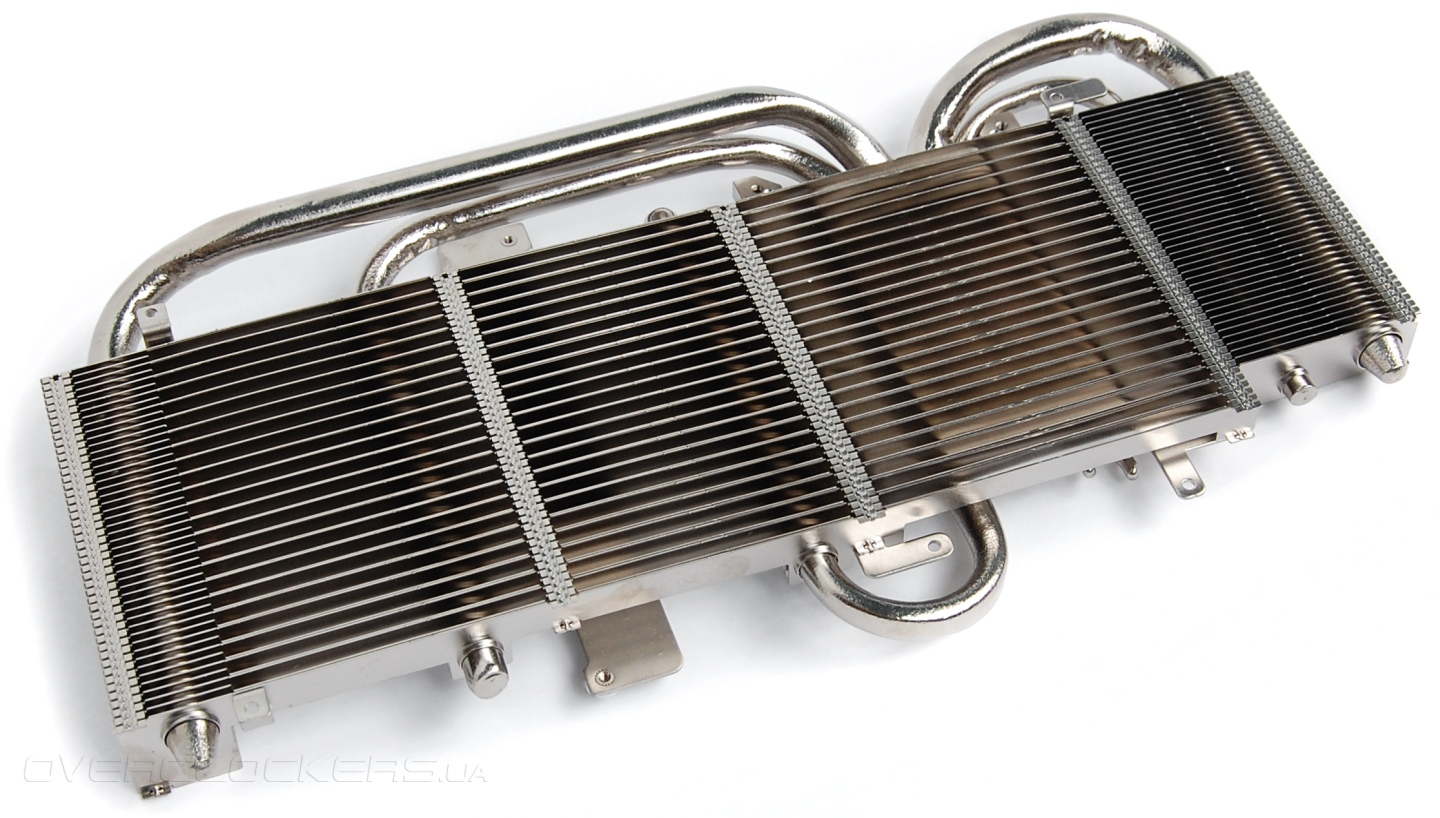

При осмотре с внешней стороны видно, что конструкция боковых частей радиатора немного отличается от основной его части.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

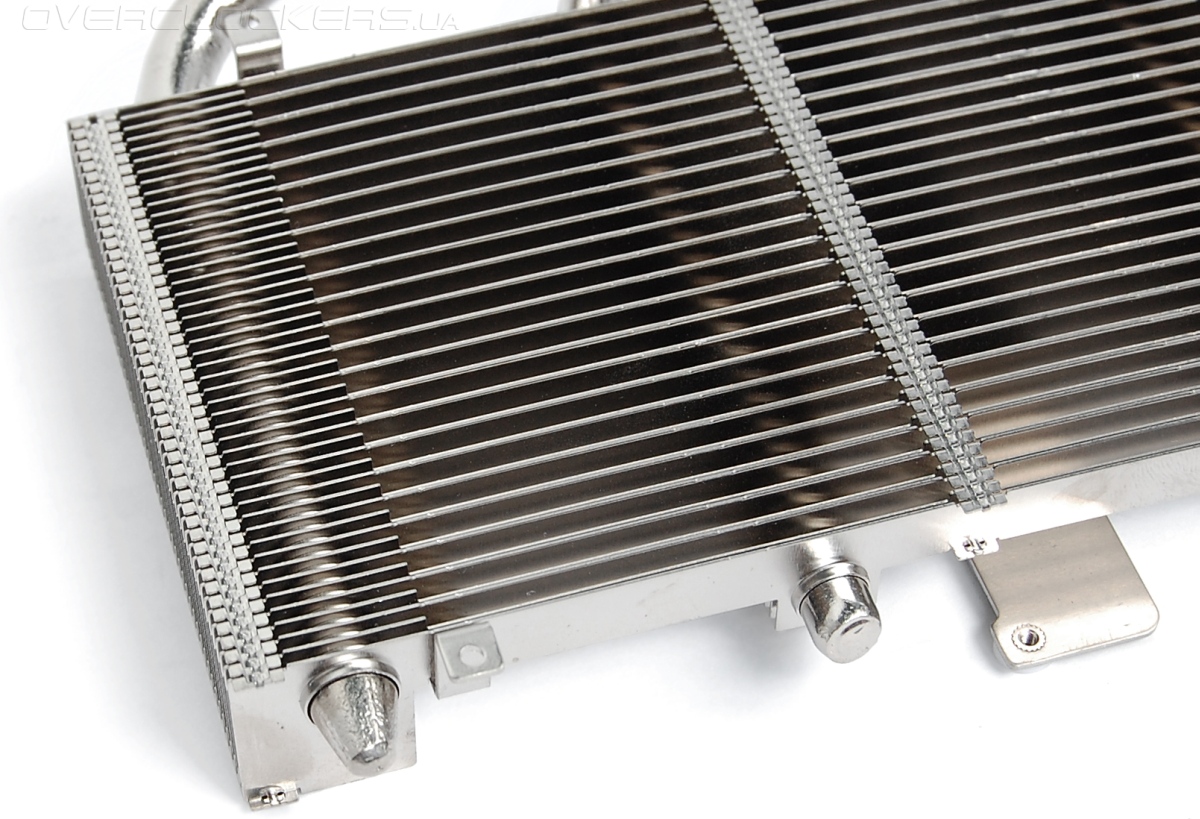

В широкой боковой части все пластины имеют одинаковые размеры. В центре высота пластин разная, формируя «ступеньки». Это создает меньше сопротивления воздушному потоку и улучшает продуваемость при невысоких оборотах вентиляторов.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

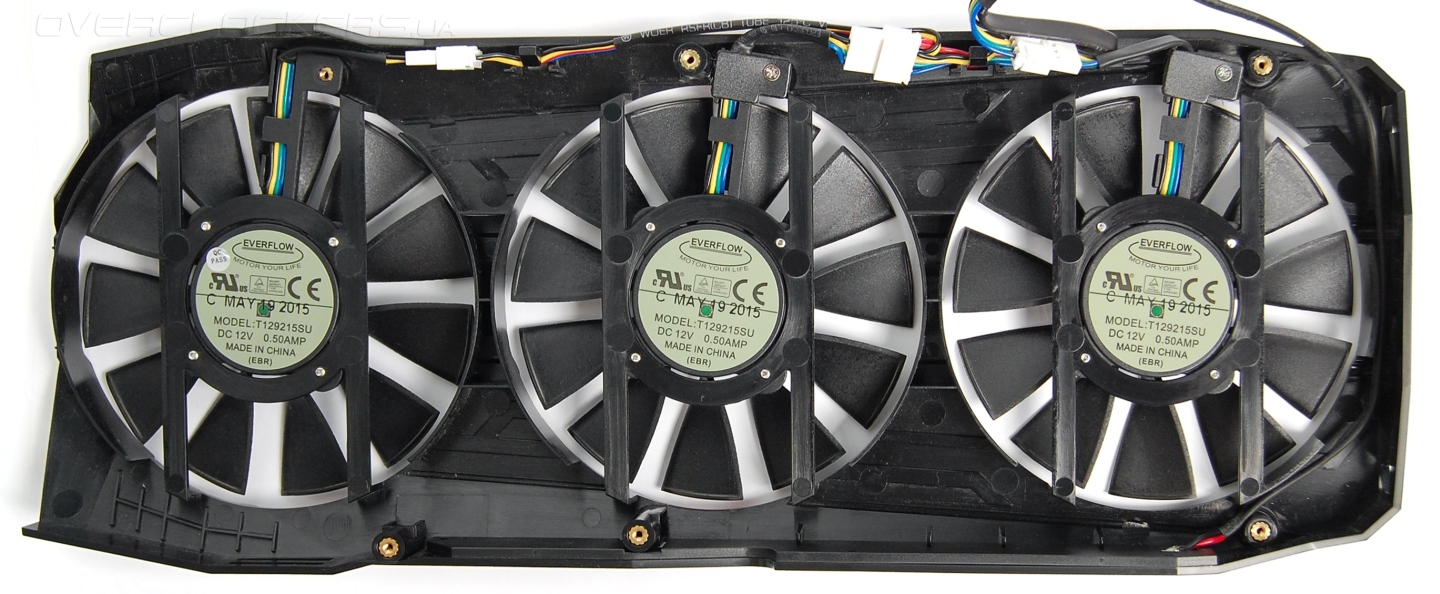

Обдув осуществляется тремя вентиляторами Everflow T129215SU типоразмера 92 мм.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

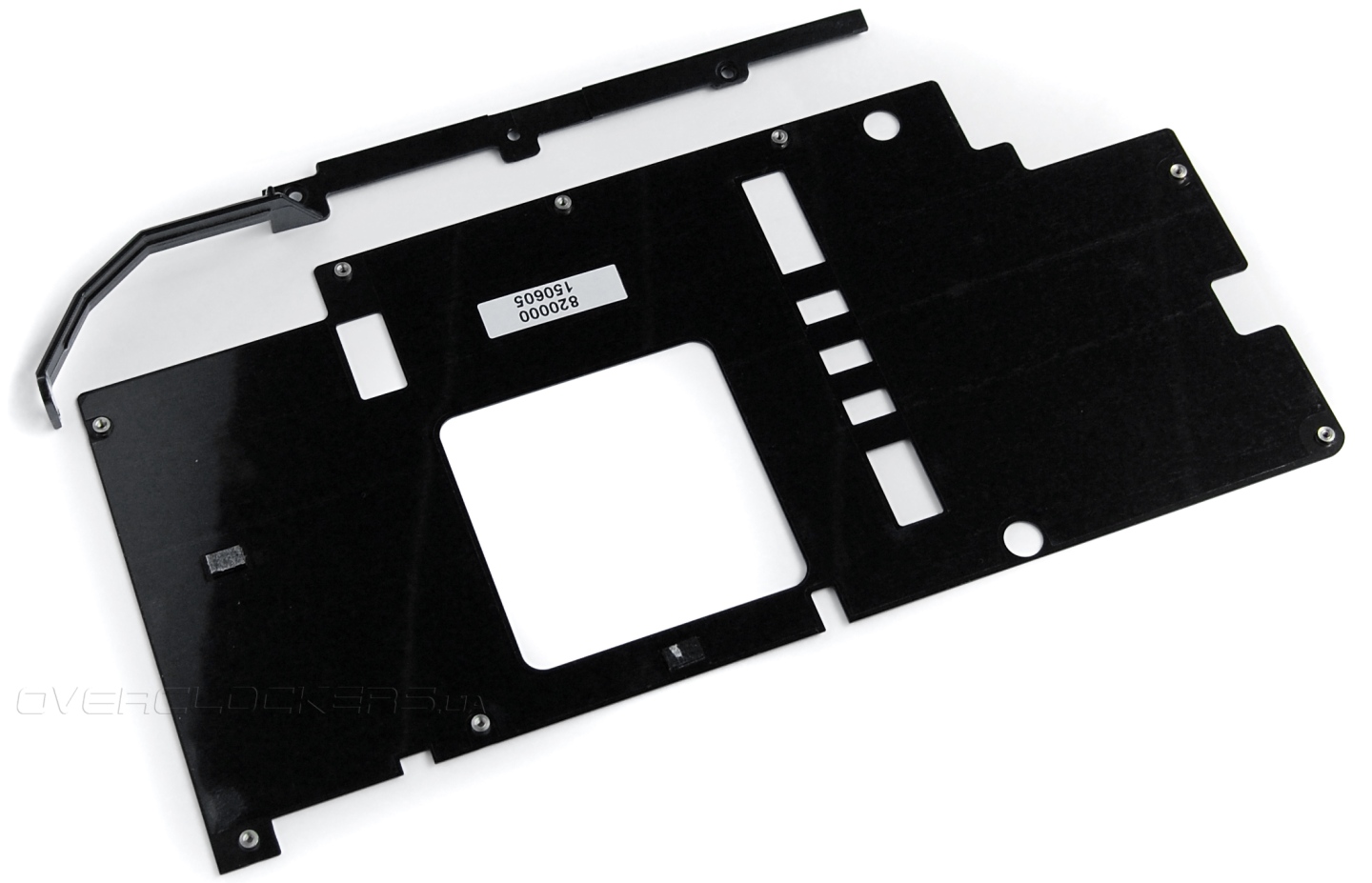

Пластина с обратной стороны платы традиционно не отводит тепло от элементов, играя роль защиты и элемента усиления, предотвращая деформацию текстолита. Дополнительно сбоку прикручивается ребро жесткости.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

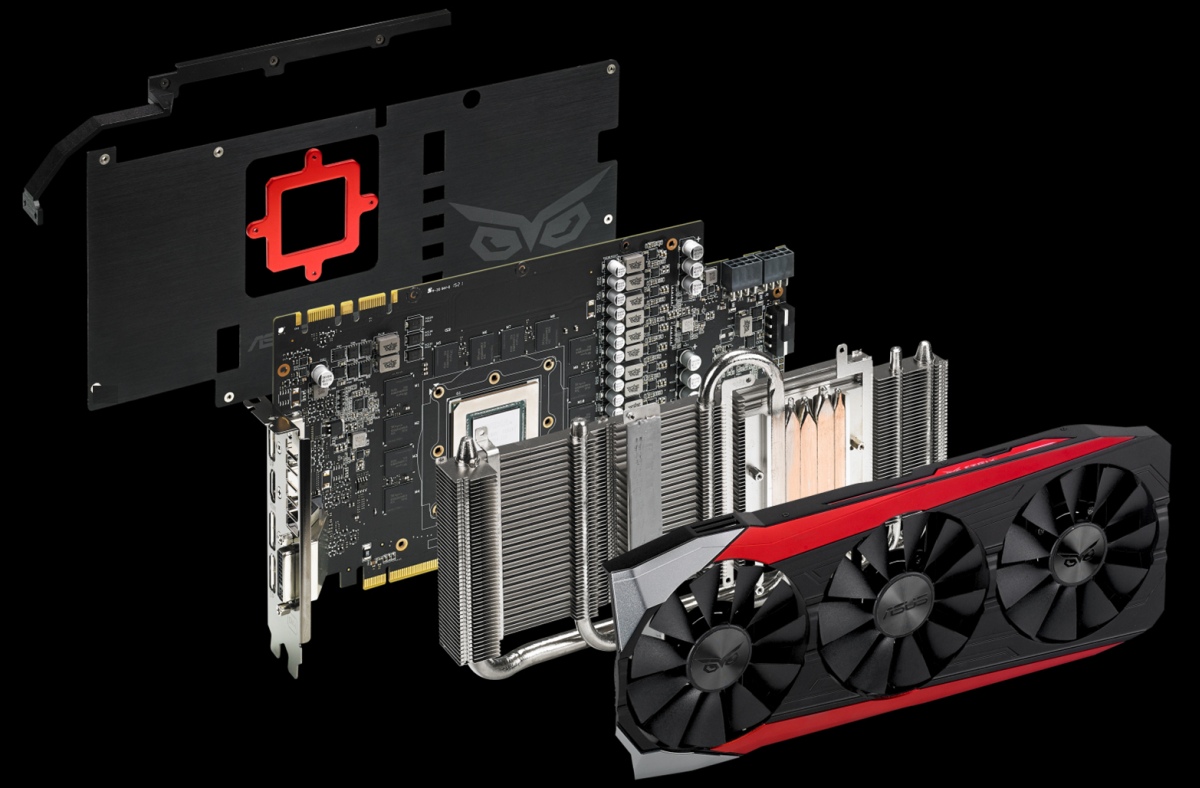

Общая схема устройства видеокарты и ее охлаждения отображена ниже.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

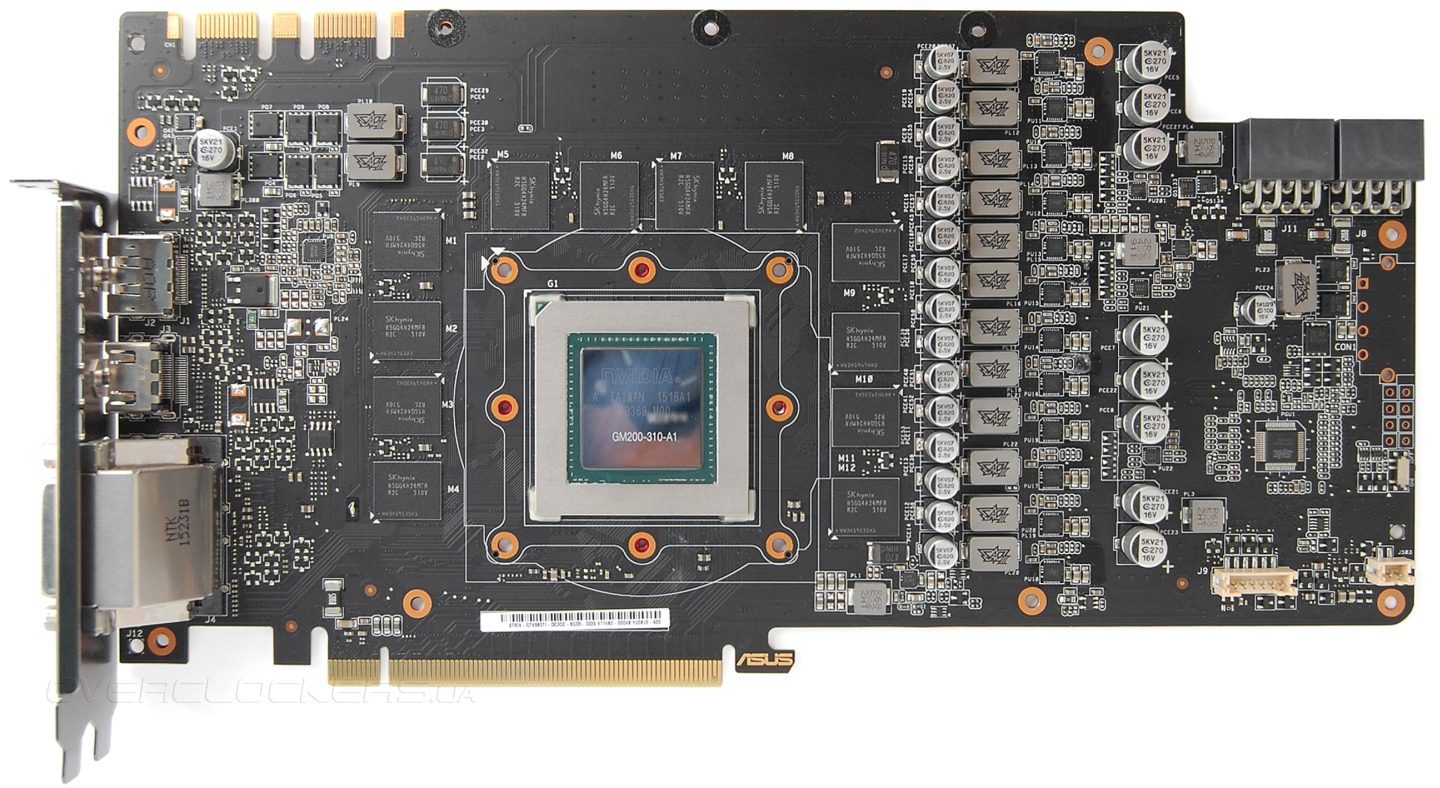

На охлаждении инженеры ASUS не остановились. Дизайн PCB полностью переработан. Печатная плата длиной до 28 сантиметров и шириной 13 сантиметров заметно отличается от стандартной. Система питания усилена, количество фаз увеличено.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

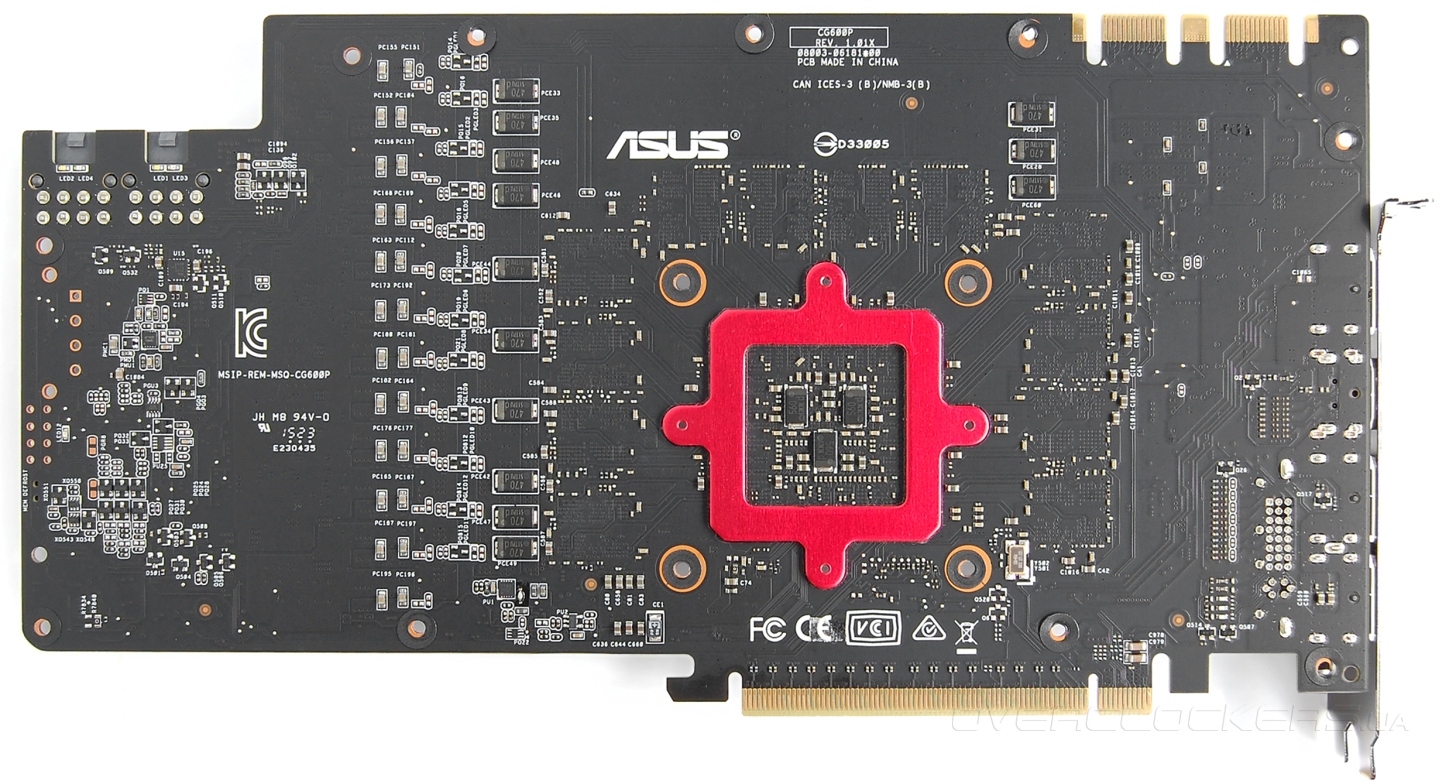

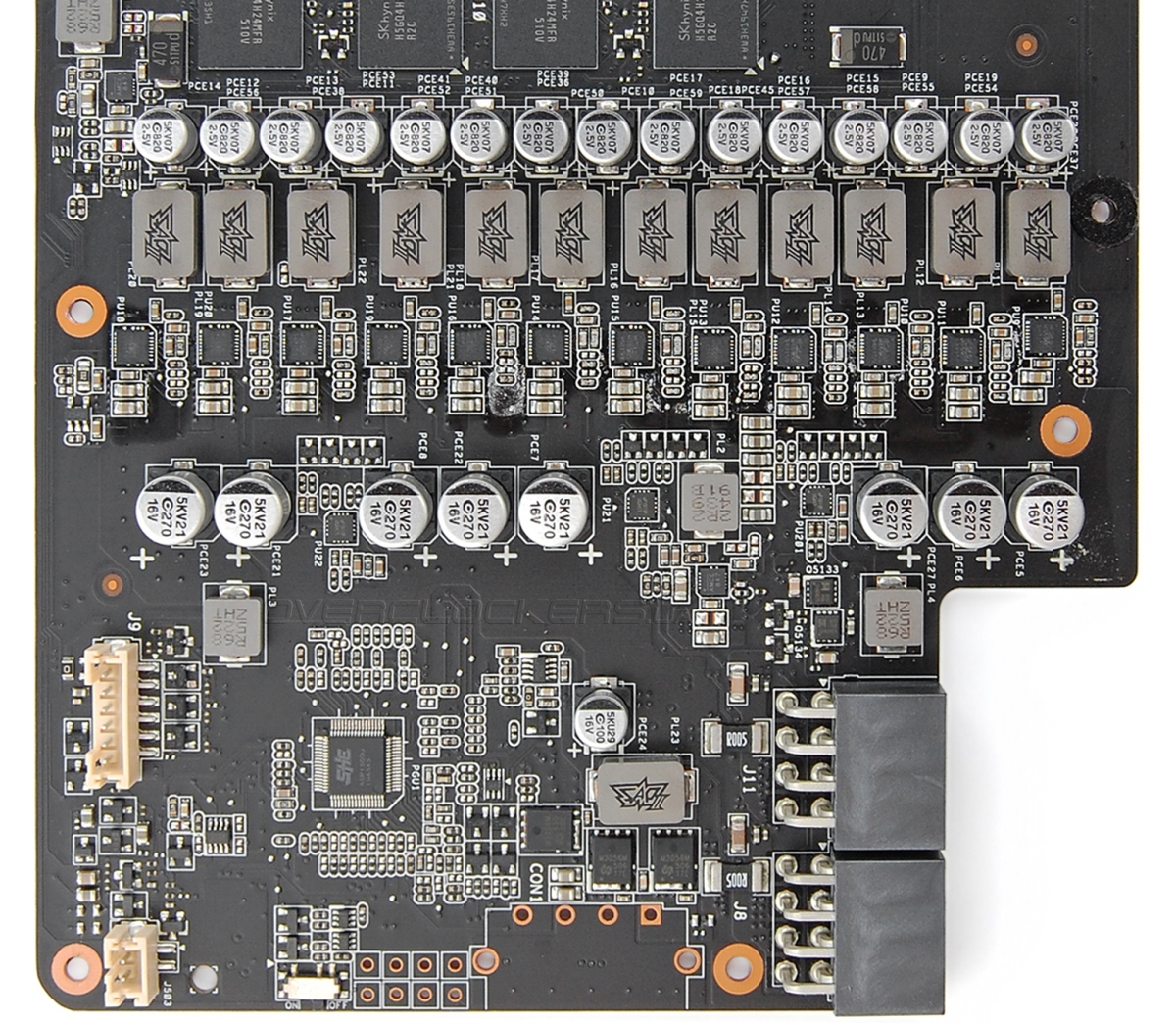

Процессор запитан от 12 фаз, построенных на базе интегральных сборок DrMOS. Распаяны конденсаторы и дроссели с повышенным сроком службы, которые отвечают стандарту Super Alloy II. Активно используются танталовые конденсаторы, которые распаяны с обратной стороны платы.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

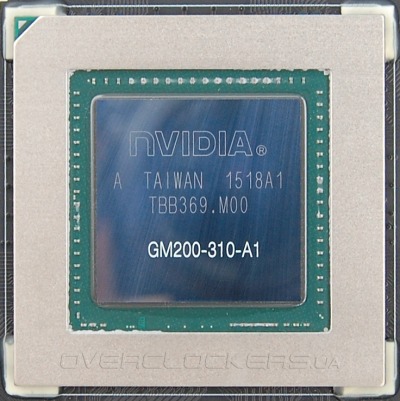

Процессор GM200-310-A1 окружен массивной защитной рамкой.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

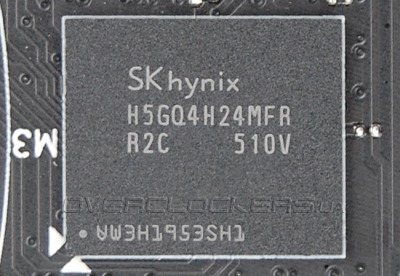

Шесть гигабайт видеопамяти набраны 12 микросхемами SKhynix H5GQ4H24MFR R2C.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

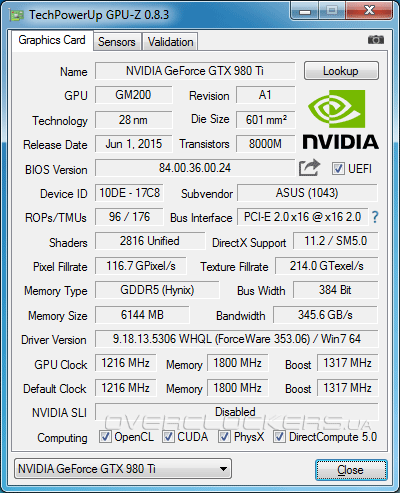

У ASUS Strix Gaming внушительный заводской разгон. Базовая частота ядра повышена с 1000 до 1216 МГц при среднем Boost Clock 1316 МГц. Эффективная частота памяти повышена до 7200 МГц. Это серьезный прирост частот для флагманского решения.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

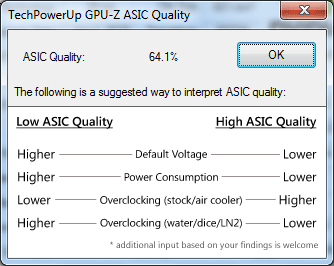

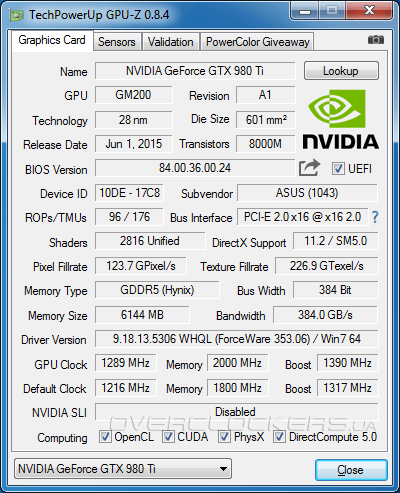

Утилита GPU-Z оценила ASIC Quality данного экземпляра в 64,1%.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

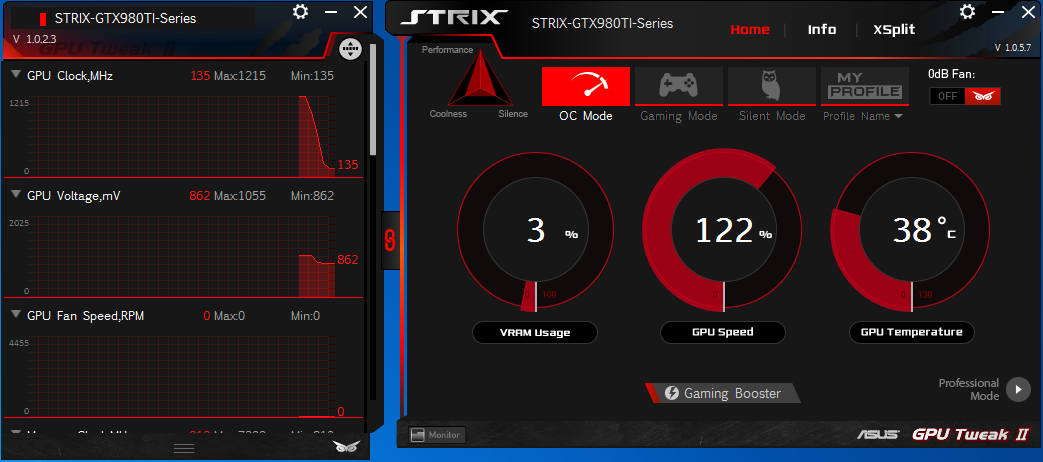

Вместе с обновлением линейки Strix запущена новая версия программы для мониторинга и управления параметрами видеокарт ASUS GPU Tweak II. Она обзавелась новым интерфейсом и новыми функциями. Изначально программа открывается с упрощенным меню, где можно выбрать три профиля с разными температурно-шумовыми настройками. В Silence приоритет сделан на пониженном шуме, что чревато более активным снижением частоты Boost. В OC Mode основной приоритет на частоте, но вентиляторы могут работать быстрее и шумнее. В Game Mode выдержан баланс между всеми критериями. Переход к «профессиональному режиму» открывает привычное меню с ползунками частот и лимитов.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

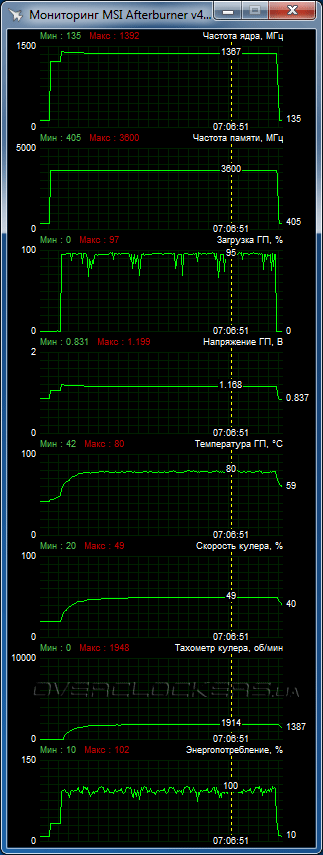

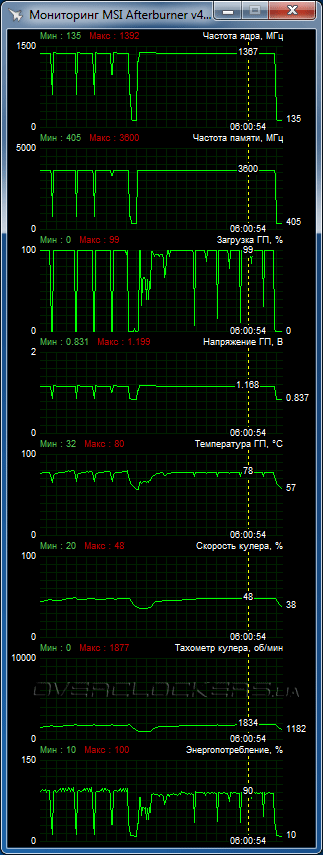

Мы тестировали ASUS в режиме по умолчанию, без каких-то дополнительных корректировок. При игровой нагрузке ядро видеокарты грелось до 78–80 °C при эксплуатации в открытом корпусе и 26 °C внутри помещения. Референсная видеокарта разогревалась до 84 °C при 25 °C внутри помещения. Разница небольшая, но частоты у ASUS значительно выше. Частота ядра не опускалась ниже 1367 МГц при максимальном Boost 1397 МГц. Нижние скриншоты иллюстрируют поведение ASUS Strix в Battlefield 4 (разрешение 170%) и Far Cry 4 — слева, Metro: Last Light с SSAA — справа.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

Вентиляторы раскручивались до 1800–1900 об/мин с определенным гулом. Итоговый уровень шума можно оценить как умеренный. Но это все равно лучше референсной турбины с 2500 об/мин.

Ну а как дела обстоят с разгоном? Оказалось, что по итоговым показателям потенциал GPU близок к тому, что демонстрировала эталонная видеокарта NVIDIA GeForce GTX 980 Ti. По базовой частоте разгон остановился на отметке в 1289 МГц при пиковом Boost 1465 МГц. Память взяла рубеж в 8 ГГц, что не удалось референсу.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

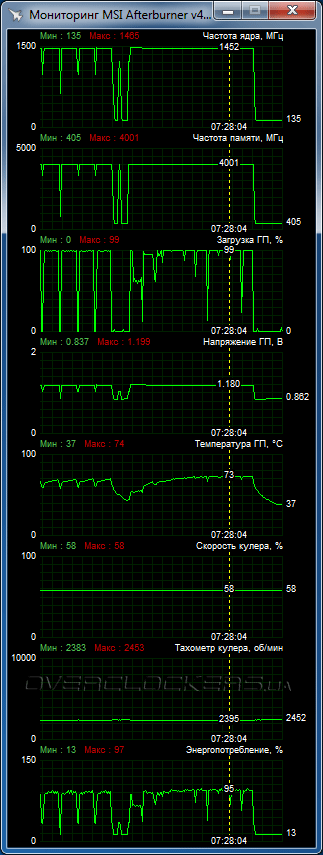

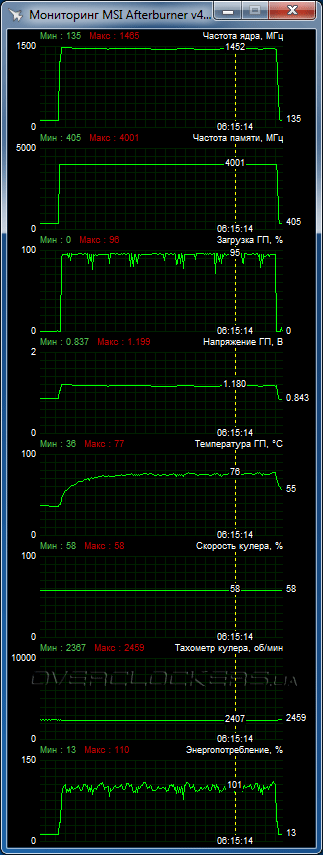

Частота Boost у ASUS не опускалась ниже 1452 МГц, в то время как у референса были и более серьезные просадки при разгоне. В сочетании с большим разгоном памяти это должно дать небольшой перевес. Для сохранения стабильности пришлось повышать обороты вентиляторов — снижение температурного режима благоприятно сказывалось на устойчивости к длительным нагрузкам. И хотя итоговое значение в 2450 об/мин нельзя назвать запредельным, шум при этом все равно был высоким. Решить вопрос с разгоном при сохранении приемлемого акустического уровня поможет дополнительный обдув внешними вентиляторами. Ну а получить максимум производительности в тихом режиме позволит только СВО.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING

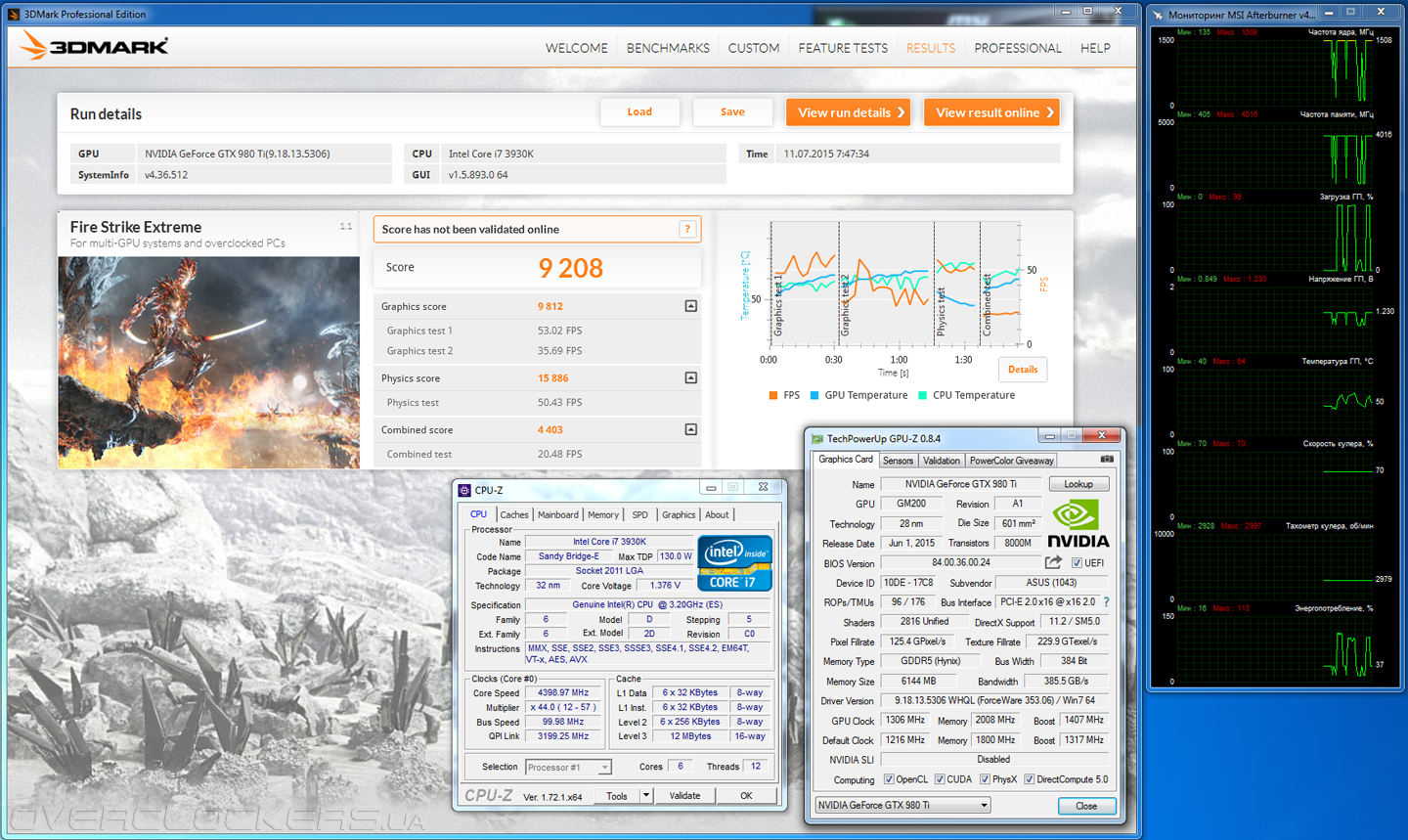

При указанном разгоне не использовался софтвольтмод. Повышение напряжения поднимало планку разгона, но не стабильность. То есть дальнейший потенциал у ASUS присутствует, но реализовать его можно только для «спортивного интереса». В качестве примера приведем ниже скриншот прохождения 3DMark FireStrike при частоте Boost до 1508 МГц и памяти 8032 МГц.

ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING
Разогнать, чтобы выиграть!
