Ледяное ускорение. Обзор видеокарты Radeon HIS 6790 IceQ X Turbo

Пока еще новые видеокарты AMD Radeon HD 7770/7750 не добрались до отечественных магазинов, покупателям придется довольствоваться старыми HD 6770 и HD 6790. Впрочем, на первых порах цены на новинки, скорее всего, будут немного выше рекомендованных. Да и продукты прошлого поколения могут немного подешеветь и стать еще более доступными. Так что списывать старичков со счетов пока рано, особенно если речь идет о нестандартных решениях с качественным охлаждением и заводским разгоном. Именно такому видеоадаптеру и посвящен этот обзор.


HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Данный продукт относится к топовой серии графических ускорителей HIS с охлаждением IceQ X и повышенными рабочими частотами. «Ледяное» оформление упаковки намекает на то, что видеокарта должна быть очень холодной.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M) HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Комплект поставки такой:
  • переходник DVI/D-Sub;
  • два переходник питания с двух molex на PCI-E 6-pin;
  • мостик CrossFire;
  • диск с драйвером;
  • инструкция.
Дизайн видеокарты довольно оригинальный. Полупрозрачный голубой кожух неплохо смотрится вместе с прозрачным вентилятором. Торчащие сбоку тепловые трубки добавляют солидности.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Видеокарты этой серии имеют лишь один интерфейс CrossFire. Распаяно два шестиконтактных разъема питания.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

На задней панели имеются пять разных видео-разъемов: два DVI, один HDMI и два mini-DisplayPort.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Под кожухом скрывается мощный радиатор с четырьмя тепловыми трубками.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Диаметр центральных трубок 8 мм, крайние — по 6 мм. Трубки уложены в медное основание, которое отводит тепло от GPU.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Система охлаждения полностью идентичная той, что используется в HIS 6850 IceQ X Turbo и HIS 6950 IceQ X. Применение такого кулера на старших видеокартах говорит о его высокой эффективности.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Обдувается радиатор 92-мм вентилятором ADDA DC Brushless AY09212MB20ABA0.

ADDA DC Brushless AY09212MB20ABA0

На микросхемы памяти установлена охлаждающая пластина.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Компоненты цепи питания тоже оснащены радиатором.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Плата полностью соответствует Radeon HD 6870 референсного дизайна и почти не отличается от PCB уже упоминавшегося HIS 6950 IceQ X Turbo.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Графический процессор запитан от четырехфазного преобразователя, хотя у более мощного Radeon HD 6850 от того же HIS задействовано три фазы в системе питания ядра. Управляющие функции возложены на ШИМ-контроллер CHiL CHL8214-01.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

А вот и сам GPU Barts, лишившийся значительной части потоковых процессоров и половины блоков ROP:

AMD Barts

Объем памяти стандартный — один гигабайт. Набран он восемью микросхемами Elpida W1032BABG 50-F.

Elpida W1032BABG 50-F

Рекомендованные частоты для Radeon HD 6790 составляют 840/4200 МГц для ядра и памяти, HIS 6790 IceQ X Turbo работает на 900/4200 МГц.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

В работе видеокарта действительно оказалось холодной и тихой. При 12-минутной нагрузке Crysis: Warhead на максимальных настройках в Full HD ядро не прогрелось больше 63 °C. А вентилятор не раскручивался выше 1670 об/мин. Тестирование проводилось в открытом корпусе при 24 градусах в помещении.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Софтвольтмод для данной карты в MSI Afterburner не поддерживается. Но и без него разгон оказался неплохим, хотя и не выдающимся — 960/4800 МГц. На PowerColor AX6790 1GBD5-DH нам удавалось достичь 970/4800 МГц.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Но в отличие от PowerColor рассматриваемый видеоадаптер легко справился с таким разгоном при низких оборотах и не высоком уровне шума. HIS сохранял полную стабильность при повышенных частотах и скорости вентилятора в 50% от максимума (1750—1800 об/мин).

Характеристики видеокарт

Для сравнения мы взяли старший Radeon HD 6850 (PowerColor AX6850 1GBD5-DH) и младший Radeon HD 5770 (MSI R5770 Hawk на пониженных до стандарта частотах), который ничем не отличается Radeon HD 6770. Из стана конкурентов в тестирование добавлены GeForce GTX 550 Ti от Inno3D, 192-битная версия GeForce GTX 460 (MSI N460GTX Cyclone 768D5/OC на пониженных частотах) и 256-битная версия GeForce GTX 460 (Sparkle Calibre X460G на пониженных частотах).

Видеоадаптер Radeon HD 6850 HIS 6790 IceQ X Turbo Radeon HD 6790 Radeon HD 5770 GeForce GTX 460 1024MB GeForce GTX 460 768MB GeForce GTX 550 Ti
Ядро Barts Pro Barts LE Barts LE Juniper GF104 GF104 GF116
Количество транзисторов, млн. шт 1700 1700 1700 1040 1950 1950 1170
Техпроцесс, нм 40 40 40 40 40 40 40
Площадь ядра, кв. мм 255 255 255 170 332 332 228
Количество потоковых процессоров 960 800 800 800 336 336 192
Количество текстурных блоков 48 40 40 40 56 56 32
Количество блоков рендеринга 32 16 16 16 32 24 16
Частота ядра, МГц 775 900 840 850 675 675 900
Частота шейдерного домена, МГц 775 900 840 850 1350 1350 1800
Шина памяти, бит 256 256 256 128 256 192 192
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4000 4400 4200 4800 3600 3600 4104
Объём памяти, МБ 1024 1024 1024 1024 1024 768 1024
Поддерживаемая версия DirectX 11 11 11 11 11 11 11
Интерфейс PCI
Express
2.1
PCI
Express
2.1
PCI
Express
2.1
PCI
Express
2.1
PCI
Express
2.0
PCI
Express
2.0
PCI
Express
2.0
Заявленная максимальная потребляемая мощность, Вт 127 н/д 150 108 160 150 116


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 EE (3,2@3,91 ГГц, BCLK 170 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1700 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: FSP FX700-GLN (700 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер Radeon: ATI Catalyst 11.11;
  • драйвер GeForce: NVIDIA GeForce 285.62.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана здесь.


Результаты тестирования

Batman: Arkham City

Batman: Arkham City

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

В Batman: Arkham City видеокарта HIS оказывается быстрее на 7% обычной версии Radeon HD 6790. От старшего Radeon HD 6850 отставание в 6%, что легко компенсируется разгоном. Видеокарты NVIDIA в этом приложении очень сильны и даже младший GeForce GTX 550 Ti оказывается немного производительнее 6790 IceQ X Turbo.


Battlefield 3

Battlefield 3

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

В Battlefield 3 рассматриваемый видеоадаптер лучше обычного Radeon HD 6790 на 6% по среднему fps и на 5% по минимальному. При разгоне HIS и PowerColor демонстрируют почти идентичные результаты, что при разнице в 1% по частоте ядра вполне ожидаемо. GeForce GTX 550 Ti слабее HIS на 17/12% (здесь и далее минимальный/средний fps). И даже 192-битный GeForce GTX 460 проигрывает 7% по минимальному показателю, демонстрируя минимальное преимущество в 4% по среднему fps.


Crysis 2

Crysis 2

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

HIS 6790 IceQ X Turbo в Crysis 2 оказывается на одном уровне с младшим GeForce GTX 460 и даже обгоняет его на 1% по среднему fps. При разгоне ситуация меняется и GeForce оказывается впереди со значительным отрывом.


Colin McRae: DiRT 3

Colin McRae: DiRT 3

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Видеоадаптер HIS в номинале оказывается очень близок к Radeon HD 6850 — между ними разница менее 4%. GeForce GTX 550 Ti хуже на 12% по минимальному fps и на 9% по среднему. Младший GeForce GTX 460 быстрее на 7/10%.

Deus Ex: Human Revolution

Deus Ex: Human Revolution

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

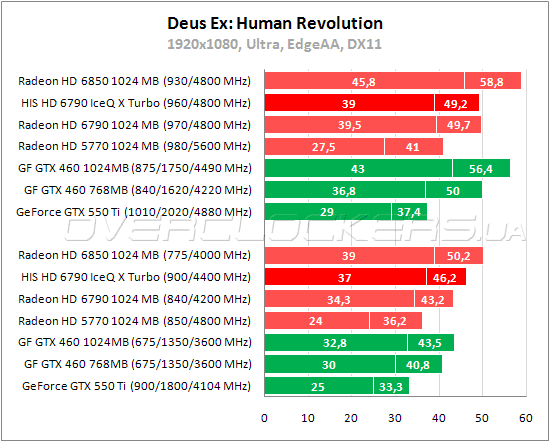

В Deus Ex рассматриваемый Radeon производительнее своего собрата на 8/7% и на 5/9% слабее старшего Radeon HD 6850. Видеокарты GeForce не могут составить достойную конкуренцию решениям AMD в номинале. Даже старший GeForce GTX 460 cслабее HIS на 13% по минимальному fps и на 6% по среднему.


Red Faction: Armageddon

Red Faction: Armageddon

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Между двумя Radeon HD 6790 в Red Faction: Armageddon небольшая разница — менее шести процентов. HIS быстрее GeForce GTX 550 Ti, но немного слабее 192-битного GeForce GTX 460. Обогнать этого конкурента удается при разгоне.

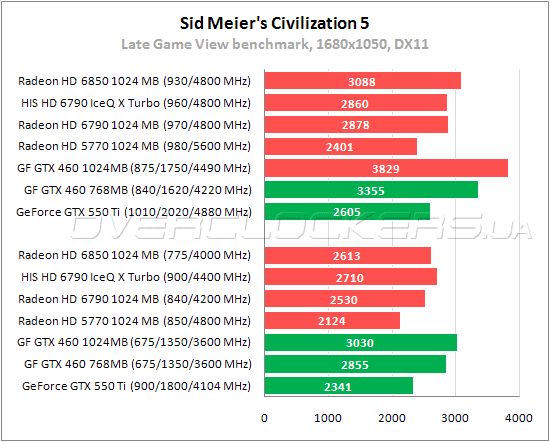

Sid Meier's Civilization 5

Sid Meier's Civilization 5

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Немного неожиданно HIS удается в номинале продемонстрировать результат выше чем у Radeon HD 6850. С обычным Radeon HD 6790 разница в 7%. Младший GeForce GTX 460 быстрее на 5%, GeForce GTX 550 Ti хуже на 16%.

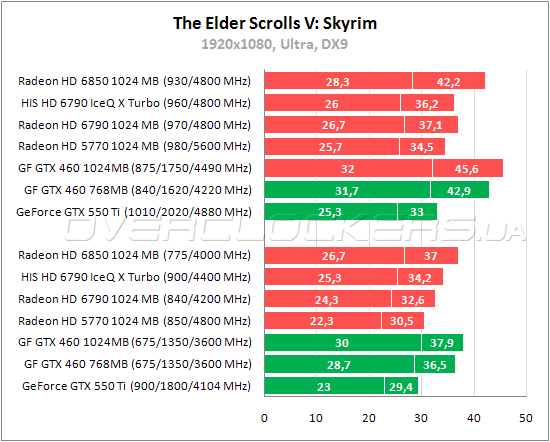

The Elder Scrolls V: Skyrim

The Elder Scrolls V: Skyrim

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

В Skyrim адаптер HIS быстрее собрата на 5%. GeForce GTX 550 Ti слабее на 16% по среднему fps и на 10 по минимальному. Младший GeForce GTX 460 снова быстрее HIS.


Witcher 2: The Assassins of Kings

Witcher 2: The Assassins of Kings

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

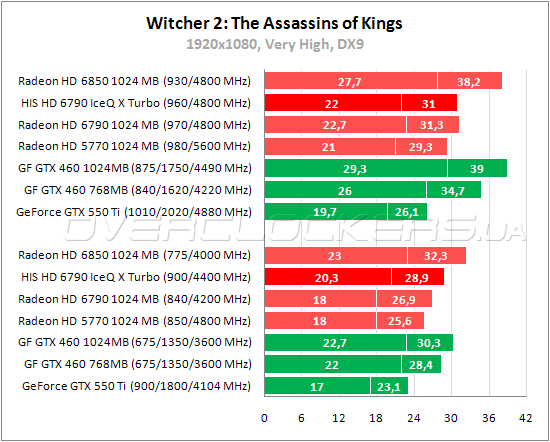

Radeon HD 6790 легко справляются с низким разрешением, но в 1920x1080 при максимальных настройках (без «Запредельного качества») производительности этих видеокарт в Witcher 2: The Assassins of Kings не хватает. HIS уверенно обгоняет GeForce GTX 550 Ti и идет почти наравне с младшим GeForce GTX 460, хотя и уступает ему немного по минимальному fps. С разгоном производительность видеокарты возрастает примерно на семь процентов.


3DMark 11

3DMark 11

Тестирование HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

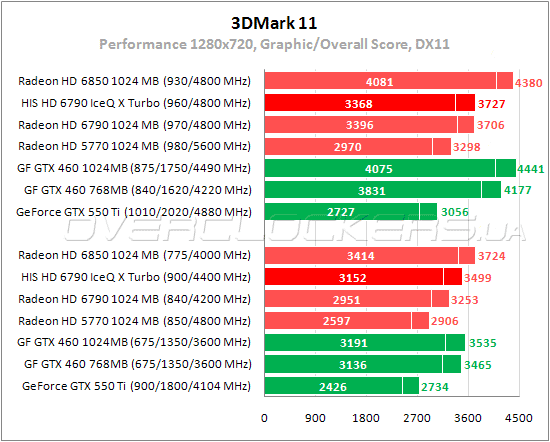

В синтетике преимущество HIS над обычным Radeon HD 6790 составляет 7%, что как раз соответствует разнице в частоте GPU. Разгон дает еще примерно такой же прирост в 7%, что позволяет сравняться с не разогнанным Radeon HD 6850. В номинале 192-битный GeForce GTX 460 проигрывает полпроцента HIS 6790 IceQ X, но при разгоне оставляет соперника позади.


Выводы

Видеокарта HIS 6790 IceQ X Turbo 1GB GDDR5 оставила исключительно положительные впечатления. Заводской разгон обеспечивает 5—7% превосходства над обычным Radeon HD 6790. Мощная система охлаждения поддерживает низкие рабочие температуры при минимальном уровне шума. Разгонный потенциал оказался не выше, чем у рассмотренной нами недавно карты PowerColor HD6790 AX6790, зато он легко реализуется при невысоких оборотах. Так что ради дополнительных нескольких процентов производительности пользователю не придется жертвовать своим акустическим комфортом. И HIS IceQ X Turbo уверенно можно назвать одним из лучших представителей серии HD 6790.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M) Выбор редакции: лучший продукт

Естественно, целесообразность данной покупки в условиях богатого выбора в данном ценовом сегменте будет зависеть от конечной цены в сравнении с конкурентами и новыми Radeon



Оборудование для тестирования было предоставлено следующими компаниями:
  • 1-Инком — память G.Skill F3-12800CL8T-6GBRM;
  • DCLink — видеокарты PowerColor AX6850 1GBD5-DH и AX6790 1GBD5-DH;
  • Gigabyte — материнская плата GA-X58A-UD3R;
  • HIS — видеокарта HIS 6790 IceQ X Turbo;
  • Inno3D — видеокарта GeForce GTX 550 Ti;
  • Intel — процессор Intel Core i7-965 EE;
  • MSI — видеокарты R5770 Hawk и N460GTX Cyclone 768D5/OC;
  • Sparkle — видеокарта Sparkle Calibre X460G.
