Кило платины. Обзор блока питания Seasonic Platinum-1000

Блоки питания также развиваются, как и любые компоненты компьютерных систем. Если процессоры в основном наращивают частоту, видеокарты количество функциональных блоков, а память объем, то источники питания повышают свой КПД. Основой для этого является стандарт 80 Plus, который подразумевает эффективность преобразования не менее 80 процентов. Если ранее блоки треть от своей номинальной мощности переводили в тепло, то теперь за счет повышенной энергоэффективности они стали намного экономичней. Это, в свою очередь, увеличивает срок их службы и уменьшает уровень издаваемого ими шума. Последнее особенно актуально даже для мощных современных систем.

С выходом каждой новой спецификации 80 Plus ужесточались требования по энергоэффективности блоков питания, а для лучшего восприятия им присваивались названия металлов и сплавов. Так, решения с КПД выше 82% (имеется в виду при 20 и 100 процентных нагрузках) соответствовали сертификату Bronze, 85% — Silver, а если 88%, то Gold. Самые экономичные продукты оказались и самыми дорогими в виду использования качественной элементной базы и сложности настройки (например, X-серия компании Seasonic или Modu87+ разработки Enermax). Только FSP удалось за счет высокой интеграции упростить конструкцию блока, тем самым снизить его конечную стоимость — таких же предложений со значком 80 Plus Gold по цене 100 долларов пока нет ни у кого. Правда, серию FSP Aurum тихой не назовешь...

На «золотом» сертификате производители решили не останавливаться и в прошлом году начали представлять решения еще с большим КПД — 90/94/91% (для 20-, 50- и 100-процентной нагрузки соответственно), отвечающие требованиям 80 Plus Platinum. С одним из таких продуктов, производства Sea Sonic Electronics мы и познакомимся.

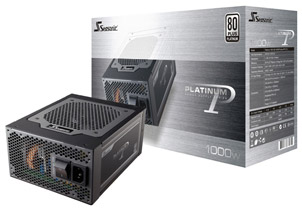

Seasonic Platinum-1000 (SS-1000XP)

На данный момент в линейке «платиновых» блоков питания Seasonic всего две модели номинальной мощностью 860 и 1000 ватт. С названием серии изобретать велосипед не стали, дав ей аналогичное с сертификатом имя Platinum.

Seasonic Platinum-1000 (SS-1000XP)

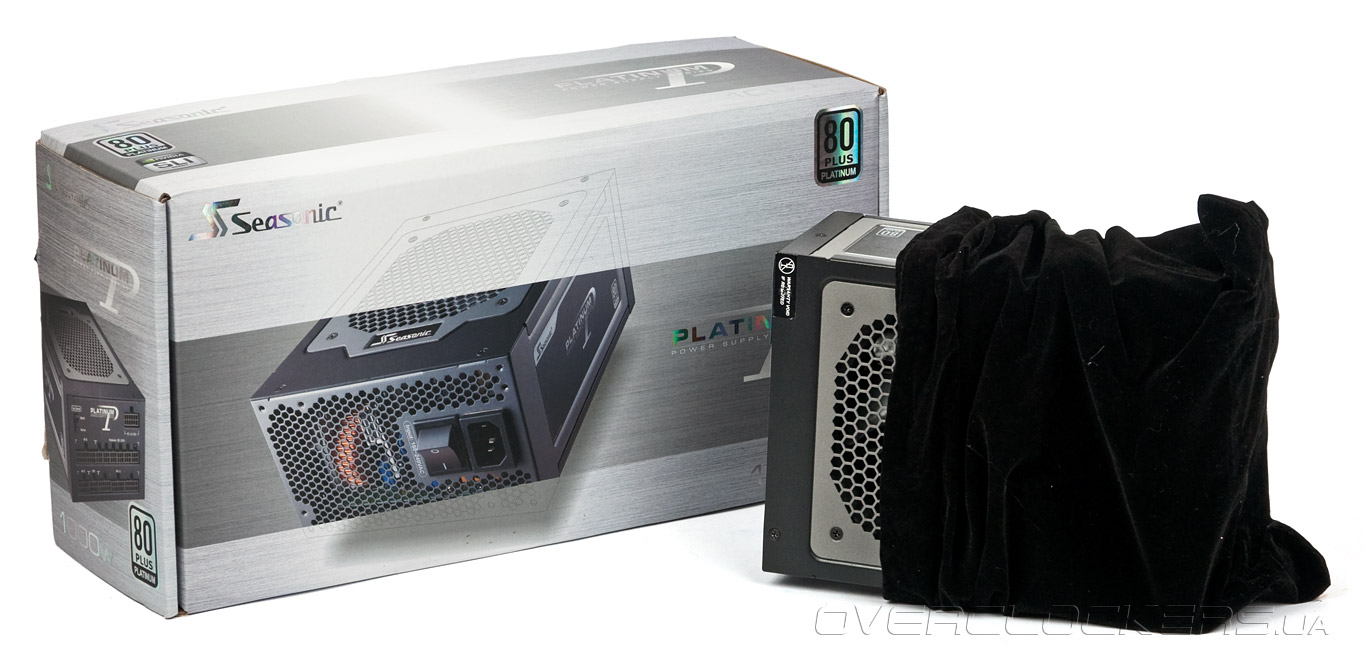

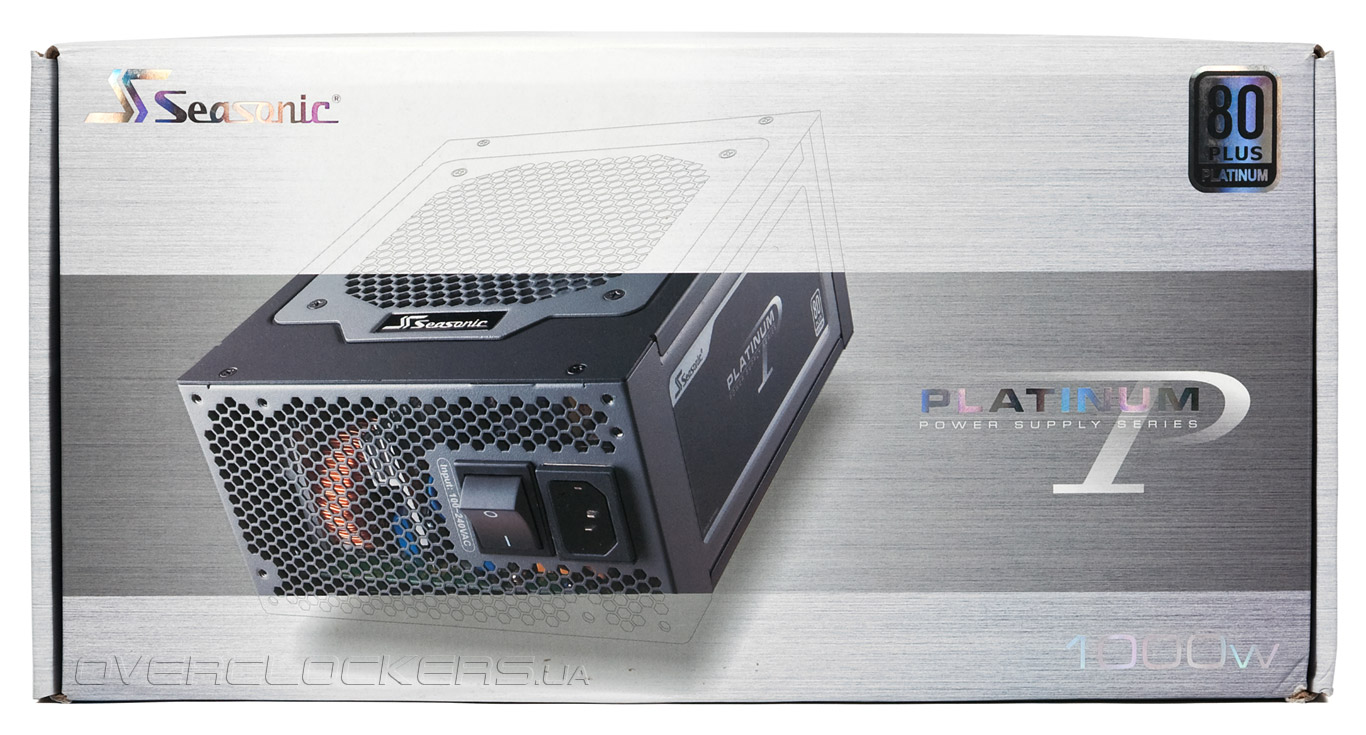

Для лучшего соответствия с более дорогим металлом обновился дизайн коробки и устройства. В отличии от решений X-серии упаковка теперь выполнена в серых тонах и внешнему виду блока питания уделено больше внимания. Как и все дорогие продукты Seasonic, Platinum-1000 поставляется в велюровом мешочке.

Seasonic Platinum-1000 (SS-1000XP)

На обратной стороне коробки указано насколько эффективен стандарт 80 Plus Platinum и расписаны ключевые поддерживаемые технологии и особенности нового решения.

Seasonic Platinum-1000 (SS-1000XP)

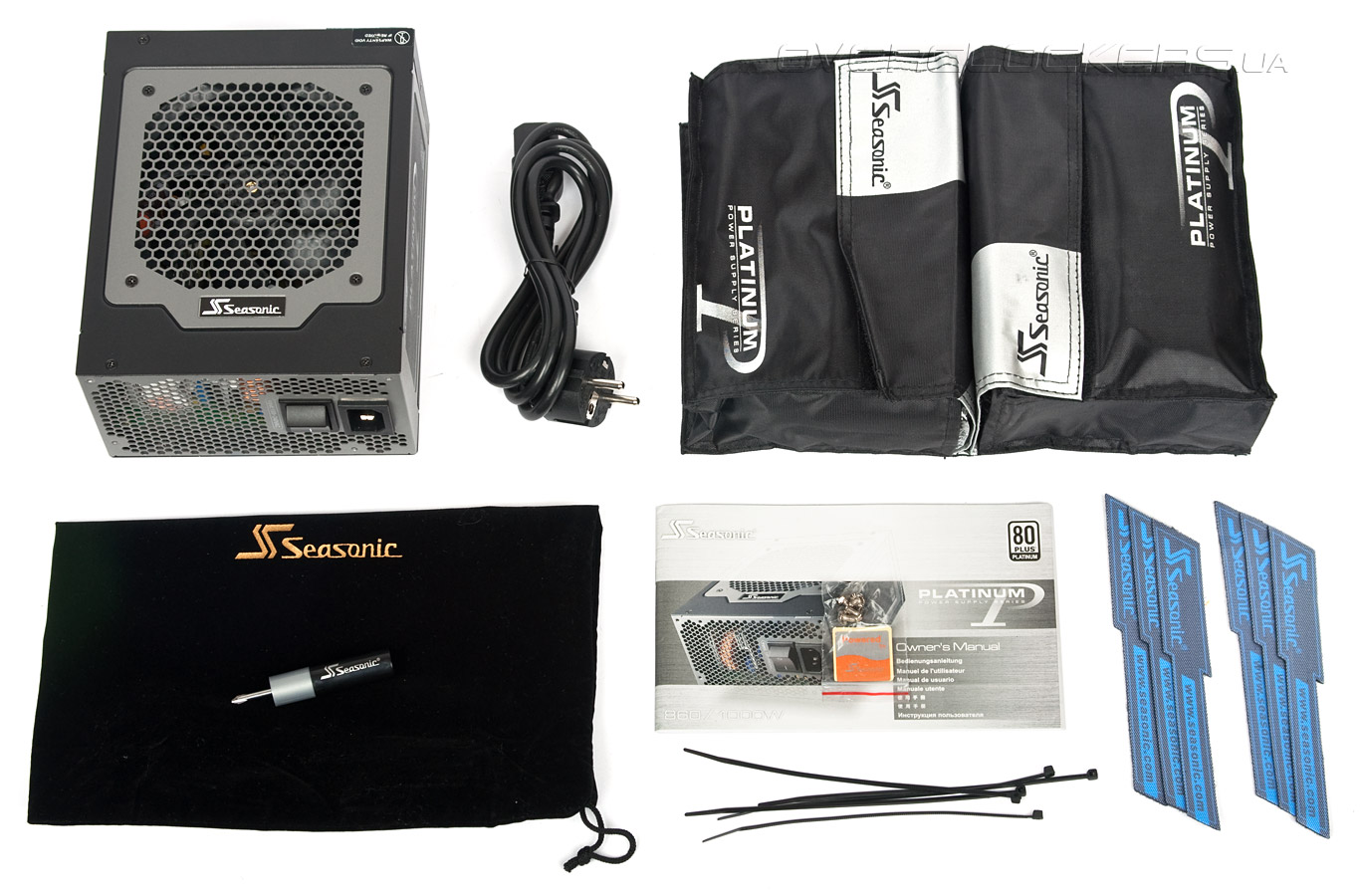

В комплект поставки входят: инструкция, набор монтажных болтиков, наклейка с фирменным логотипом, черные нейлоновые стяжки и стяжки-липучки, набор кабелей в чехле и сетевой шнур.

Seasonic Platinum-1000 (SS-1000XP)

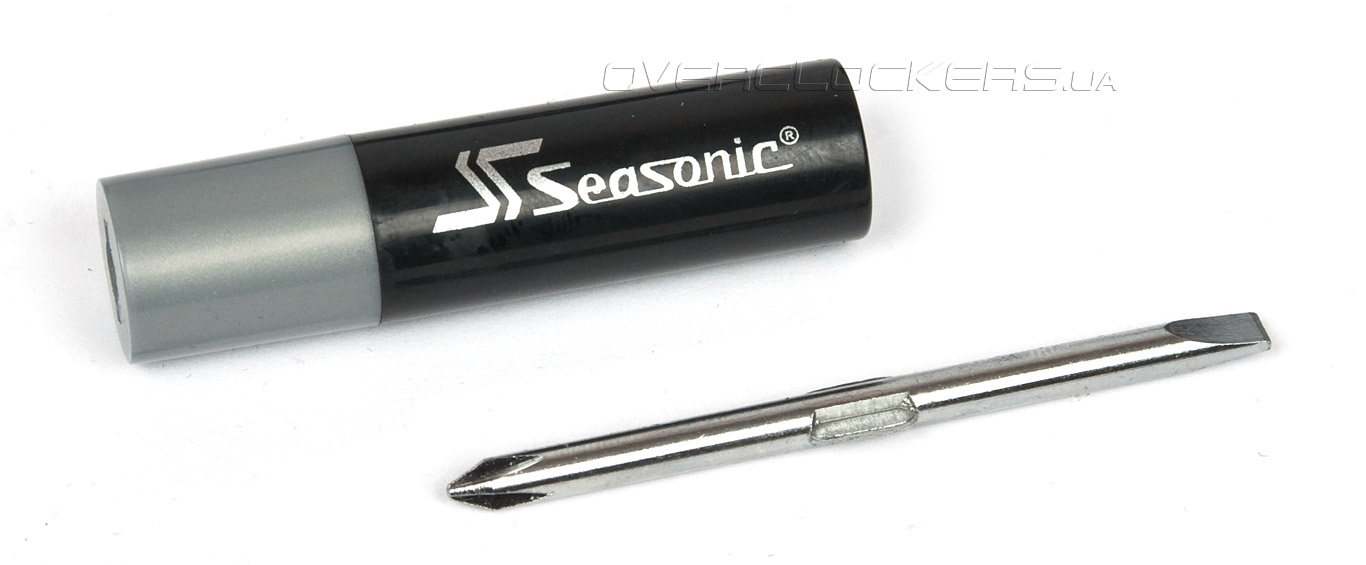

Кроме того, была добавлена маленькая сувенирная отверточка, а количество стяжек-липучек теперь в два раза больше, чем у «золотых» моделей компании.

Seasonic Platinum-1000 (SS-1000XP)

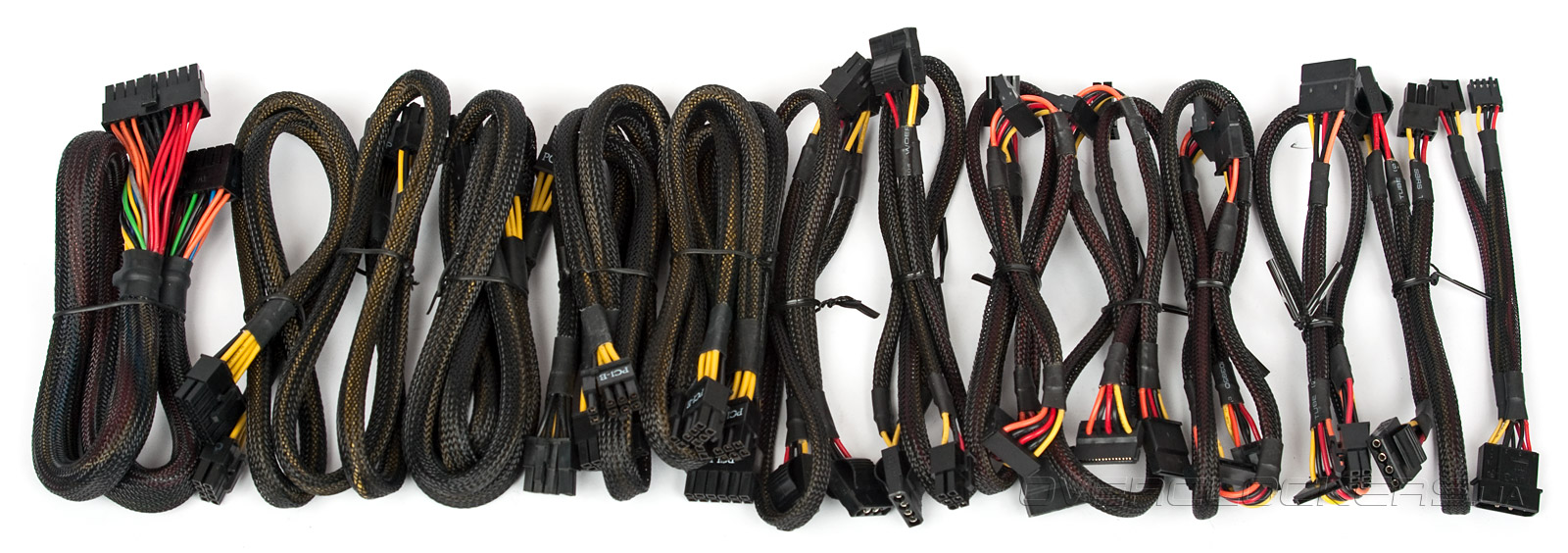

В отличие от конкурирующих решений, где хотя бы основной кабель является несъемным, продукты Seasonic с высоким КПД обладают возможностью отсоединить все шлейфы. Всего их 13 штук, плюс один переходник:
  • один с разъемом ATX 24-pin (длина 60 см);
  • два с 8-контактным EPS12V (один 4+4; 65 см);
  • три с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • три с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • три с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
Seasonic Platinum-1000 (SS-1000XP)

Если использовать два EPS12V для питания процессора, то одним разъемом для видеокарт на блоке питания придется пожертвовать. Но их четыре и вряд ли это станет помехой при сборке систем CrossFireX или SLI даже из трех видеокарт.

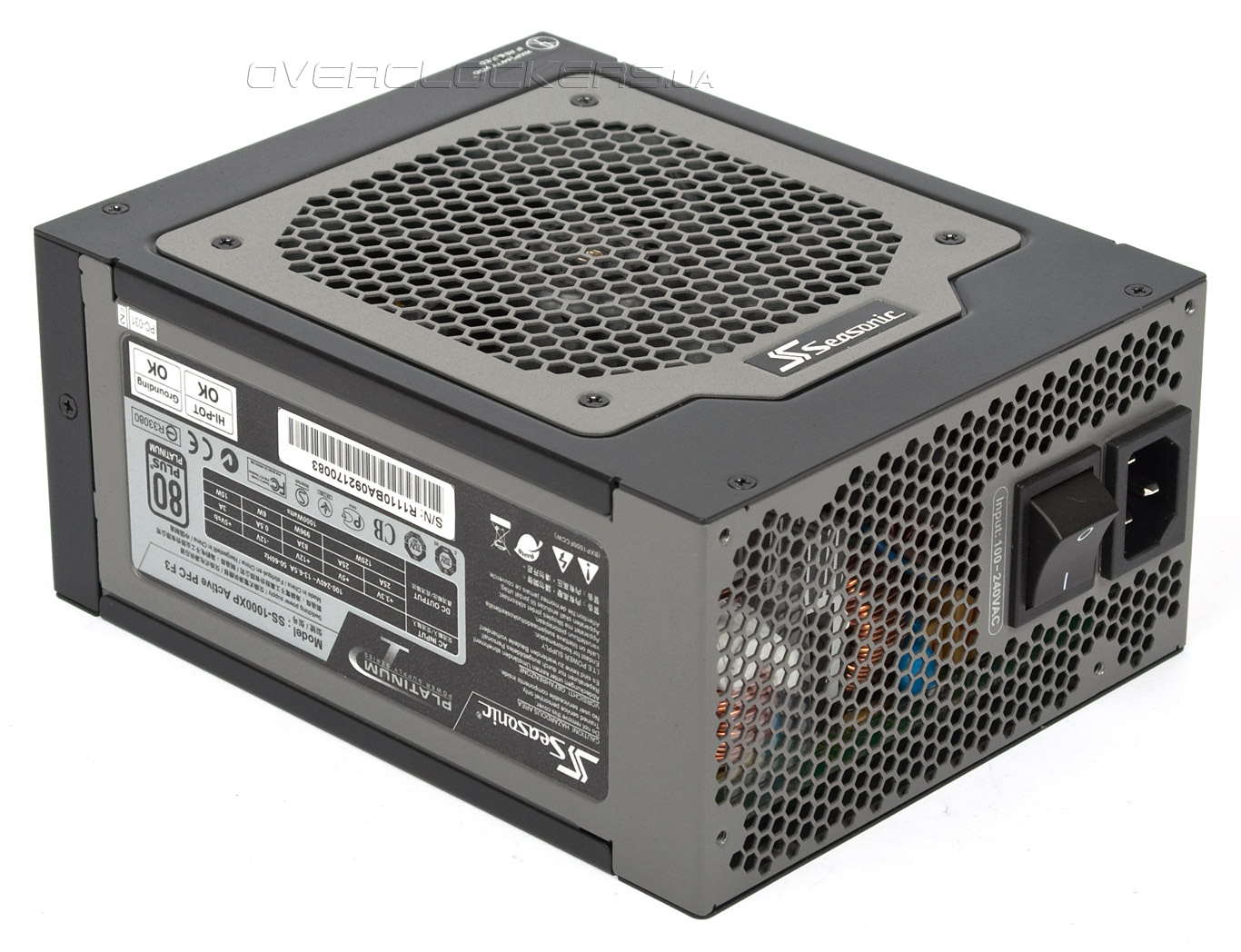

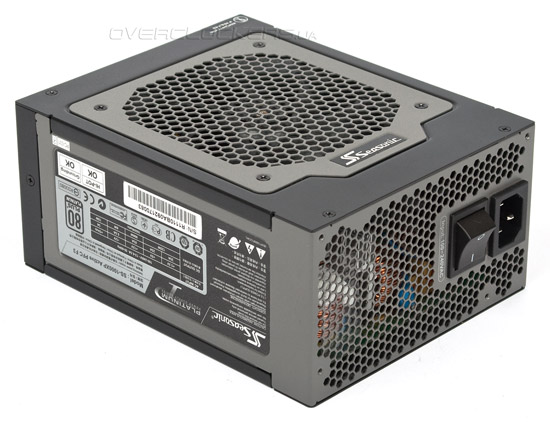

Теперь перейдем к внешнему виду. Относительно популярных решений X-серии новый блок питания больше (длина 190 мм), решетка вентилятора выполнена отдельным элементом, а сетевой выключатель похож на тумблер из распределительного щитка. Черно-серый корпус выполнен в строгом соответствии со стилем новой серии. Нет каких-либо новшеств в виде дырок специальной формы для повышения вентиляции устройства или особой штамповки вокруг решетки вентилятора для снижения уровня шума. Все просто и лаконично (т.е. без глупостей).

Seasonic Platinum-1000 (SS-1000XP)

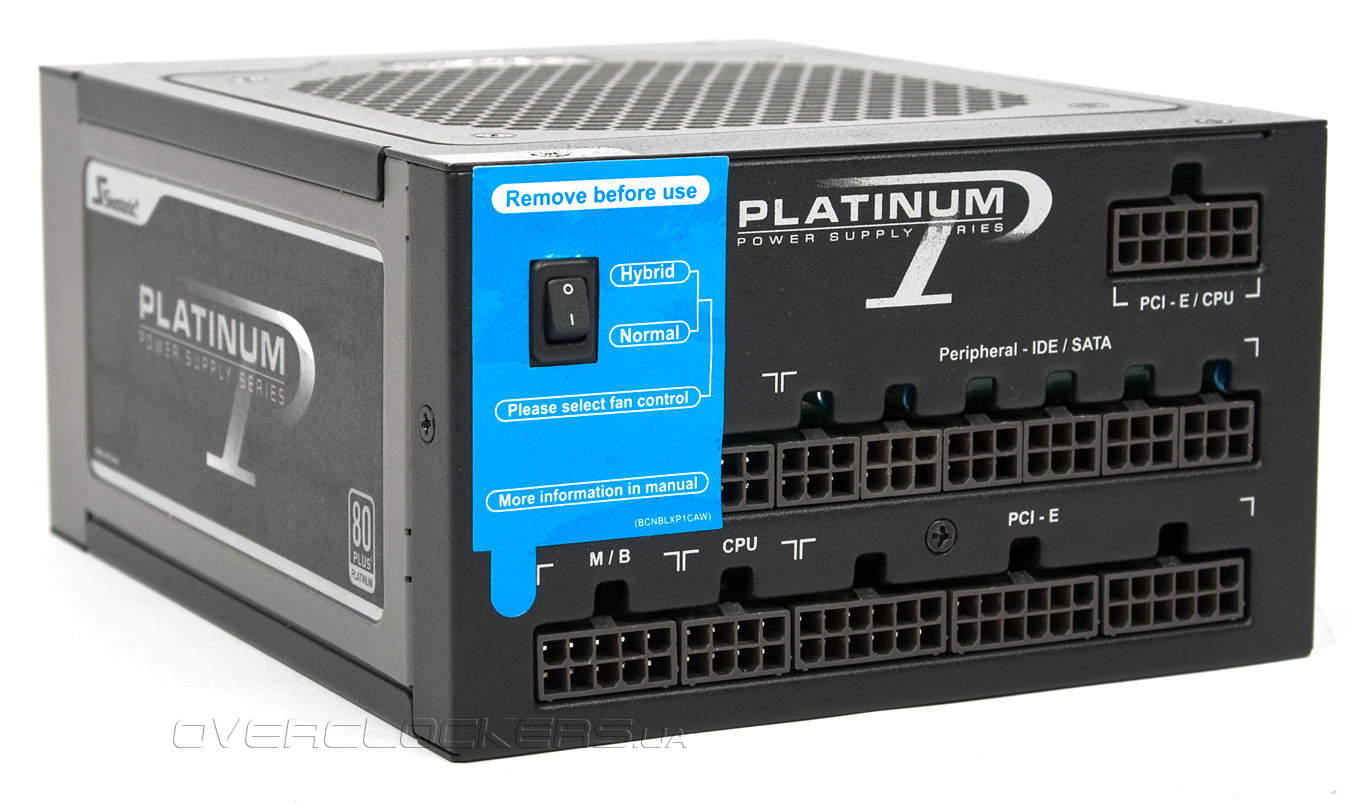

Для лучшей информированности пользователей компания как всегда предупреждает о какой-нибудь «фиче» при использовании ее продуктов. В этот раз обнаруживаем наклейку на задней стенке устройства возле переключателя режима работы системы охлаждения.

Seasonic Platinum-1000 (SS-1000XP)

Если в решениях серии X вентилятор был неподвижен вплоть до 20% нагрузки на блок питания, после чего работал на минимальной скорости пока потребление системы не превысит половину номинальной мощности, то теперь добавился еще один режим. Можно оставить функционировать гибридную систему охлаждения (Hybrid; только вентилятор не вращается уже до 30% нагрузки), а можно переключить в обычный режим (Normal) с минимальным уровнем шума и скоростью вращения крыльчатки, которая начнет также расти после увеличения потребления энергии сверх определенного уровня. Честно говоря, используя фирменную технологию Hybrid Silent Fan Control пришлось даже переживать вначале тестирования за сохранность Platinum-1000 и нашего «железа» — как-то странно выглядит устройство, которое не охлаждается при 900-ваттной нагрузке в течении нескольких минут. Но все обошлось и система в очередной раз доказала свое право на существование. Кстати, блок грелся заметно меньше, чем, скажем, побывавший у нас на тестировании Seasonic X-850.

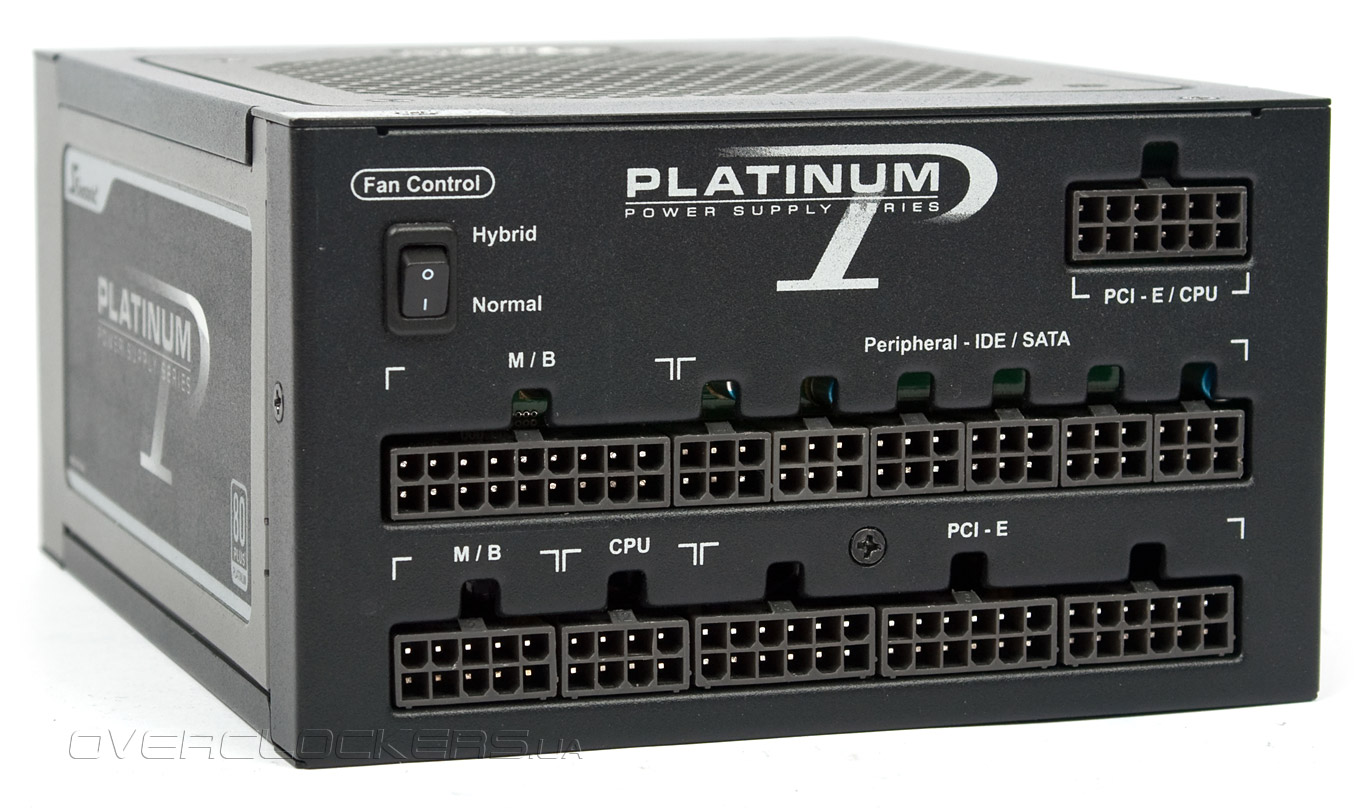

Снимаем наклейку и видим весь набор разъемов на задней стенке. Подписи к ним перевернуты, как у решений серии Fanless, но габариты разъемов таковы, что перепутать тот или иной кабель при подключении будет невозможно. На снимке нижний ряд относится к 12-вольтовому преобразователю, питающему напрямую процессор, видеокарты и частично материнскую плату. Верхний ряд уже предусмотрен для периферии и низковольтной части платы. Есть еще один разъем для процессора или видеокарт, расположенный отдельно от всех остальных.

Seasonic Platinum-1000 (SS-1000XP)

Что касается характеристик, то модель SS-1000XP унаследовала все черты предыдущей серии, лишь увеличилась мощность основной 12-вольтовой линии, которая способна запитать нагрузку до 996 ватт. Комбинированная мощность линий +3,3V и +5V осталась прежней и составляет 125 Вт, чего вполне достаточно для современных систем.

Seasonic Platinum-1000 (SS-1000XP)

По остальным параметрам также никаких изменений: пол ампера для канала –12V и 3 А для «дежурки». Есть активный PFC и поддержка широкого диапазона сетевого напряжения.

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 25 25 83 0,5 3
Комбинированная мощность, Вт 125  996 6 15
Общая мощность, Вт 1000

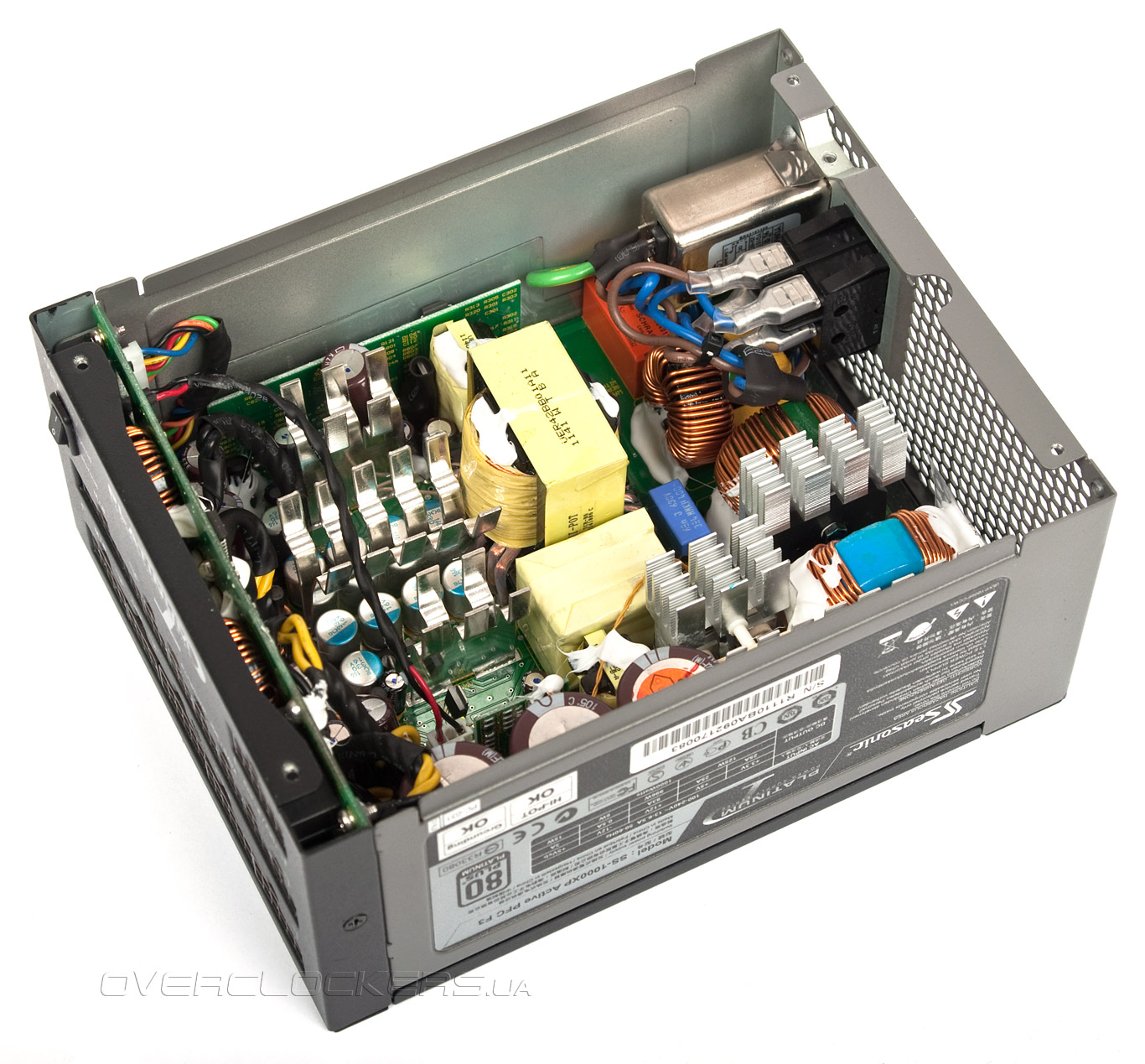

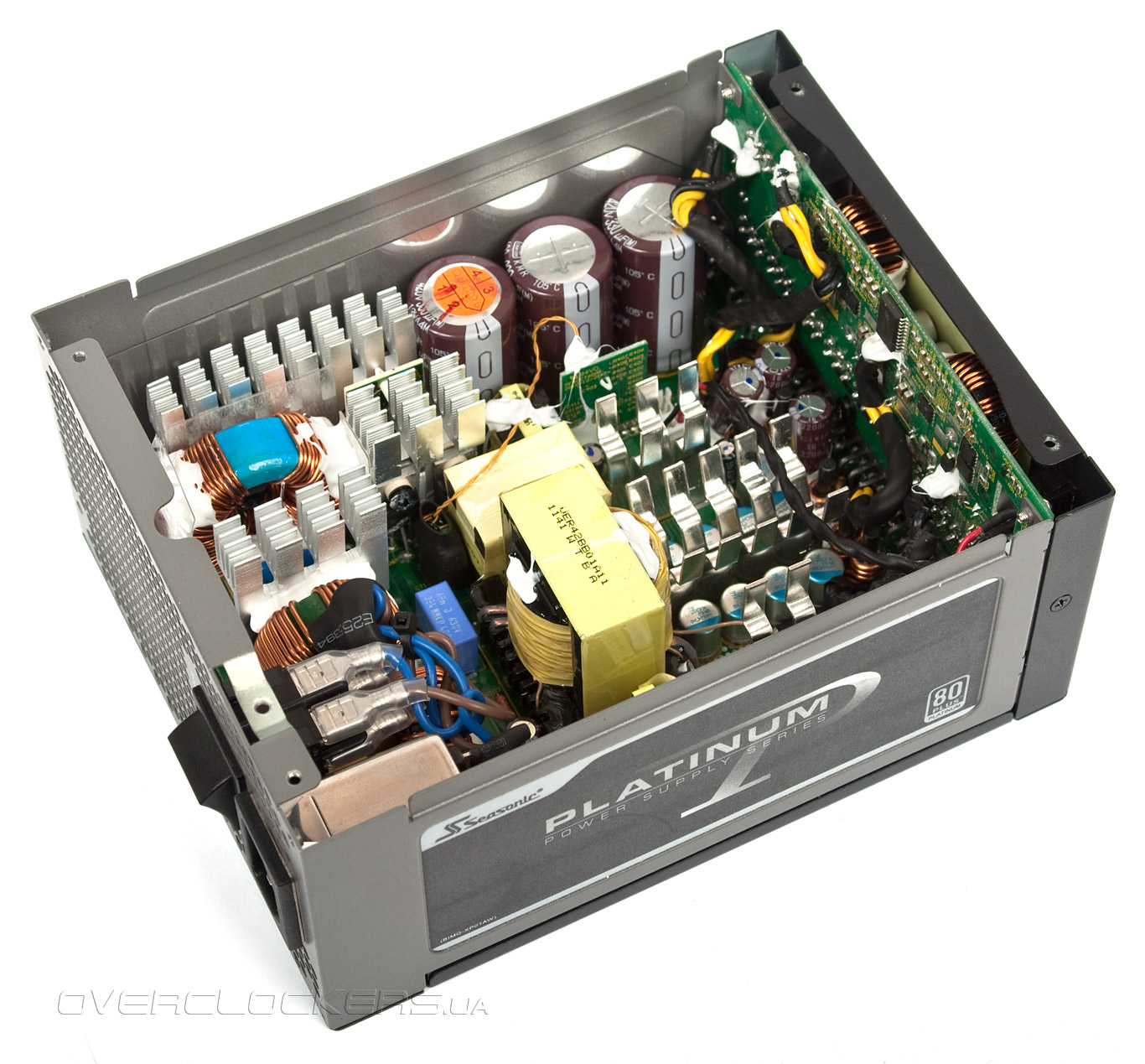

Внешне блок выглядит отменно, а что же внутри? При снятии крышки видно, что он выполнен с такой же тщательностью, с какой нам доводилось встречаться, осматривая продукты X-серии.

Seasonic Platinum-1000 (SS-1000XP) Seasonic Platinum-1000 (SS-1000XP)


Все элементы расположены аккуратно, некоторые для лучшей фиксации обмазаны клеем.

Seasonic Platinum-1000 (SS-1000XP)

Качественная пайка стала визитной карточкой решений Seasonic и Platinum-1000 не исключение.

Seasonic Platinum-1000 (SS-1000XP)

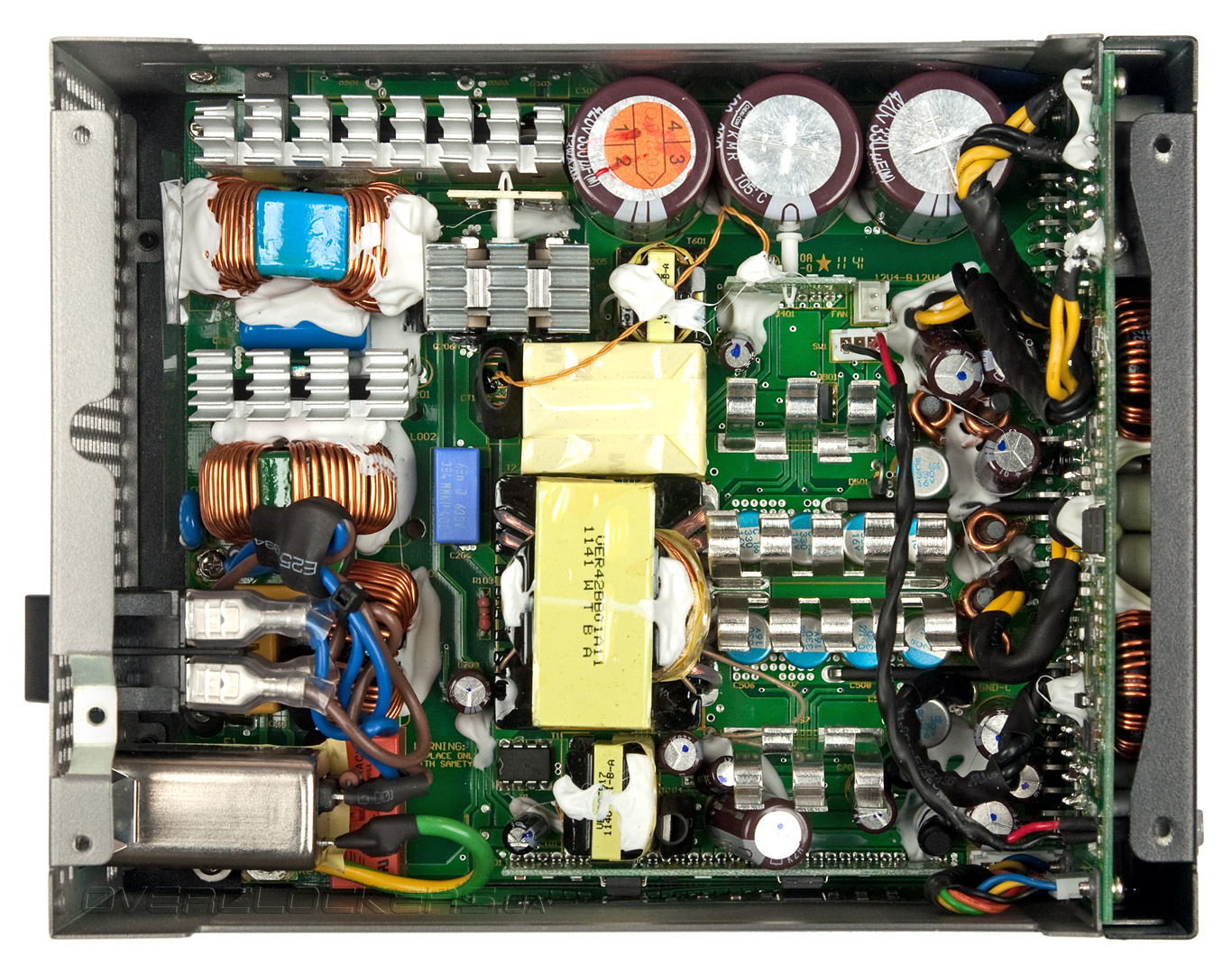

Что касается схемотехники, то как и продукты серии X Gold модель SS-1000XP выполнена на базе резонансного преобразователя в высоковольтной и синхронного выпрямителя в низковольтной частях блока питания. В первом случае ключевые транзисторы переключаются при нулевом токе, а во втором — вместо диодов используются MOSFET с куда меньшим сопротивлением. Все это способствует повышению КПД и снижению уровня нагрева компонентов. По расположению элементов наш подопечный отличается от «золотых» устройств мощностью до 850 Вт, но полностью повторяет не так давно выпущенные решения Sea Sonic на 1050 и 1250 ватт.

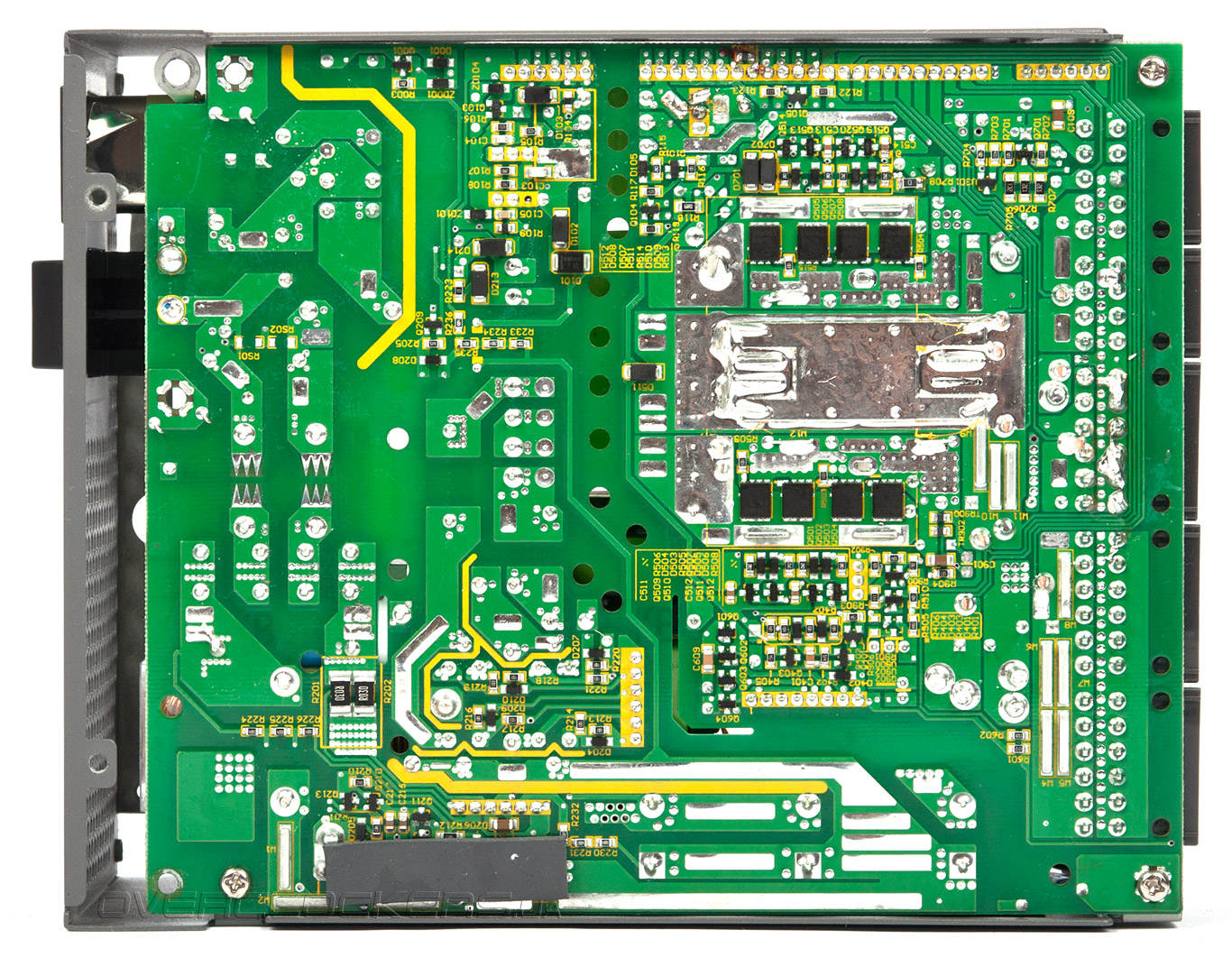

Как и ранее, крышка блока несет в себе не только защитные функции, но способствует охлаждению транзисторов низковольтного преобразователя, расположенных на обратной стороне печатной платы, для чего предусмотрены большие термопрокладки.

Seasonic Platinum-1000 (SS-1000XP)

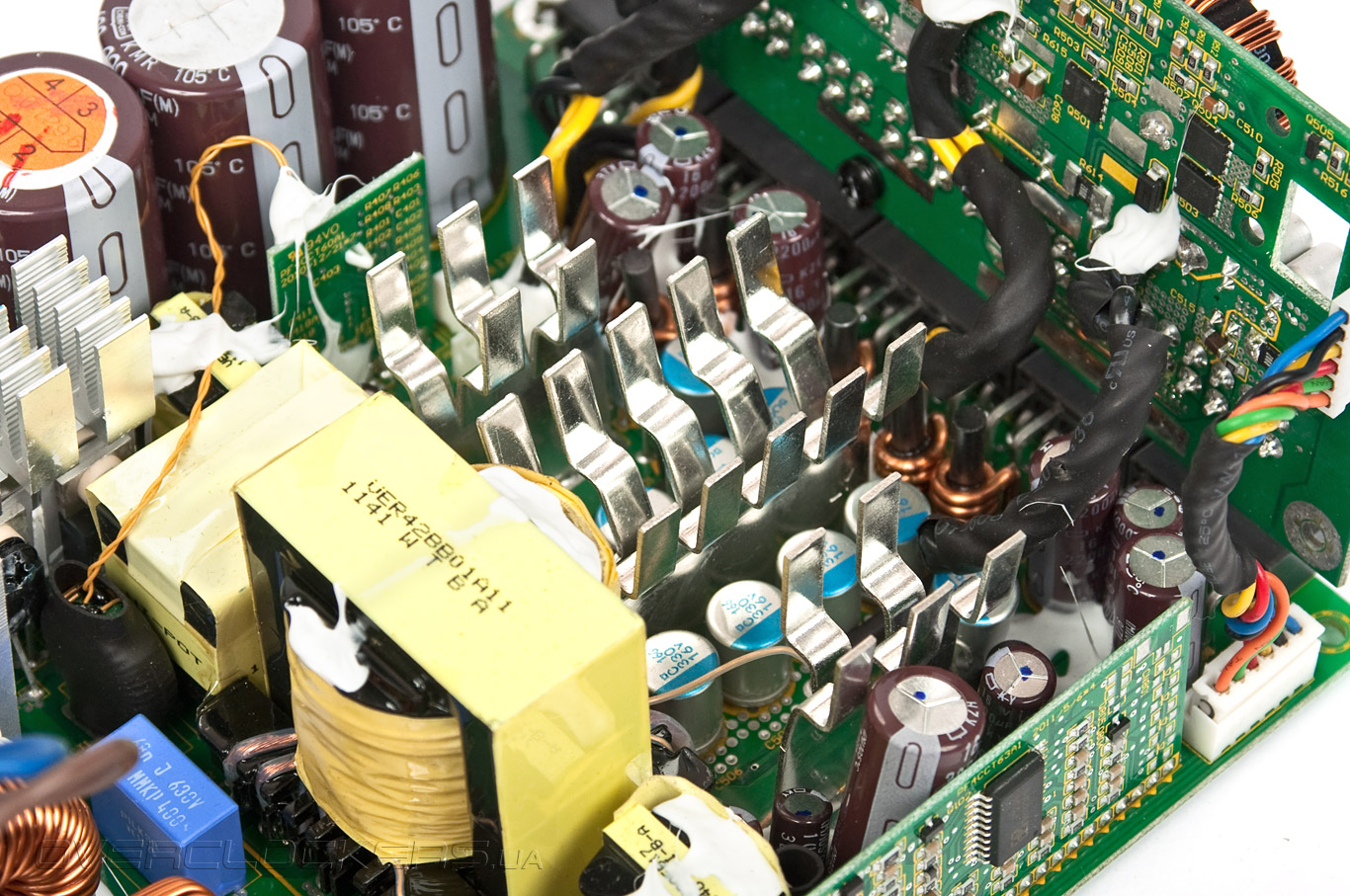

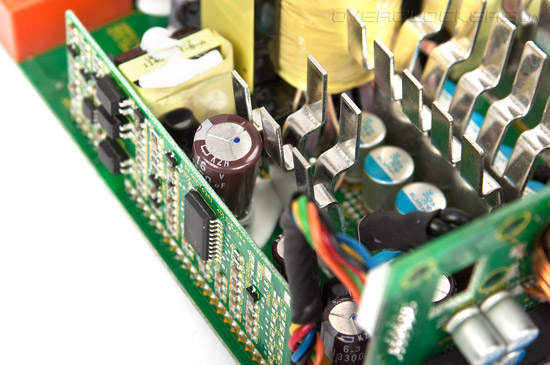

Естественно, даже при высоком КПД такого охлаждения будет недостаточно и с лицевой стороны платы установлены Y-образные металлические пластинки. Но опять же, они небольшие, и даже не верится, что они способны поддержать необходимый температурный режим силовых элементов.

Seasonic Platinum-1000 (SS-1000XP)

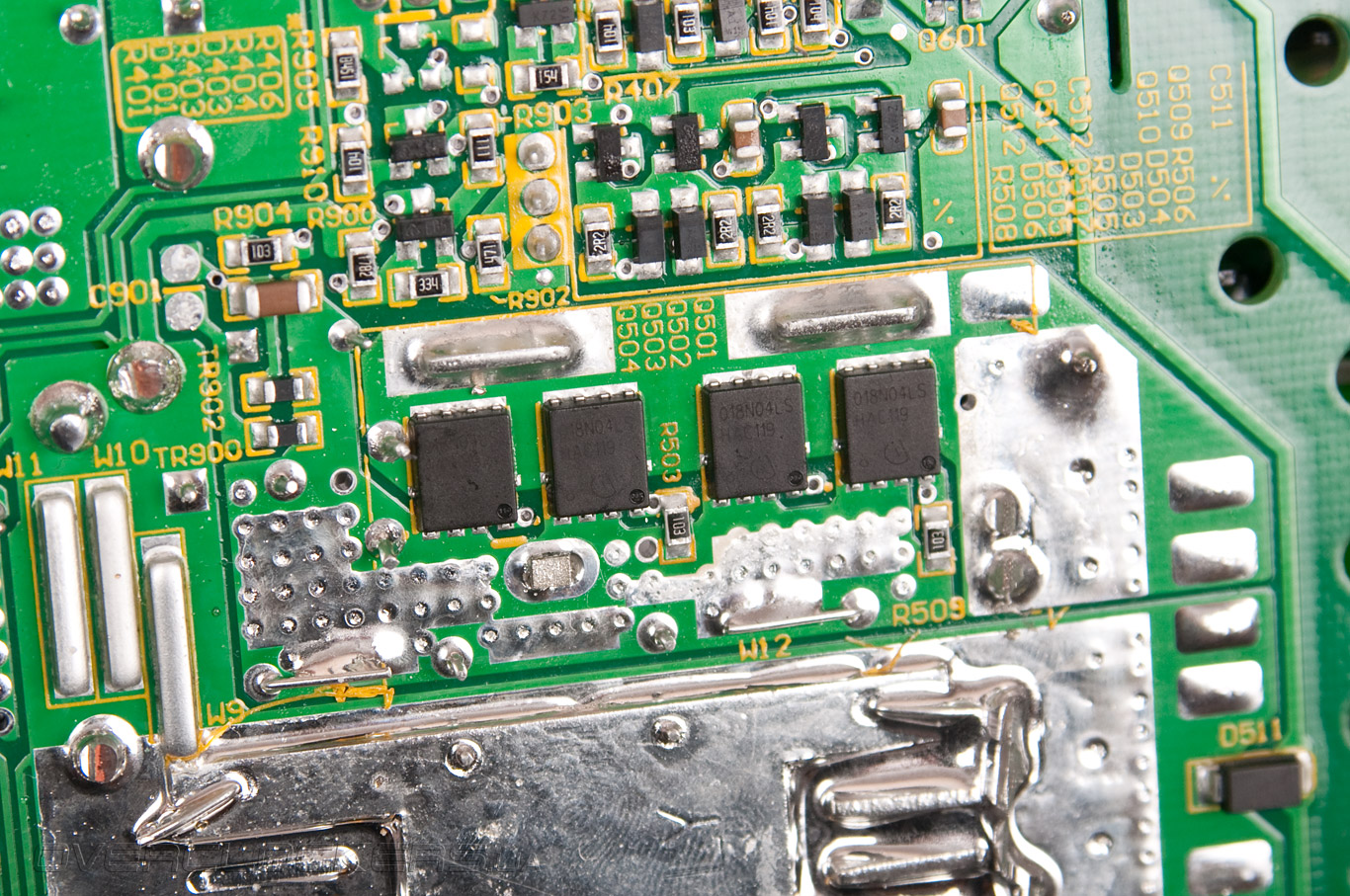

А вот переживать на этот счет не стоит, так как используемые транзисторы BSC018N04LS в открытом состоянии обладают сопротивлением лишь каких-то 1,8 мОм. Для «золотых» блоков этот показатель был в два раза больше.

Seasonic Platinum-1000 (SS-1000XP)

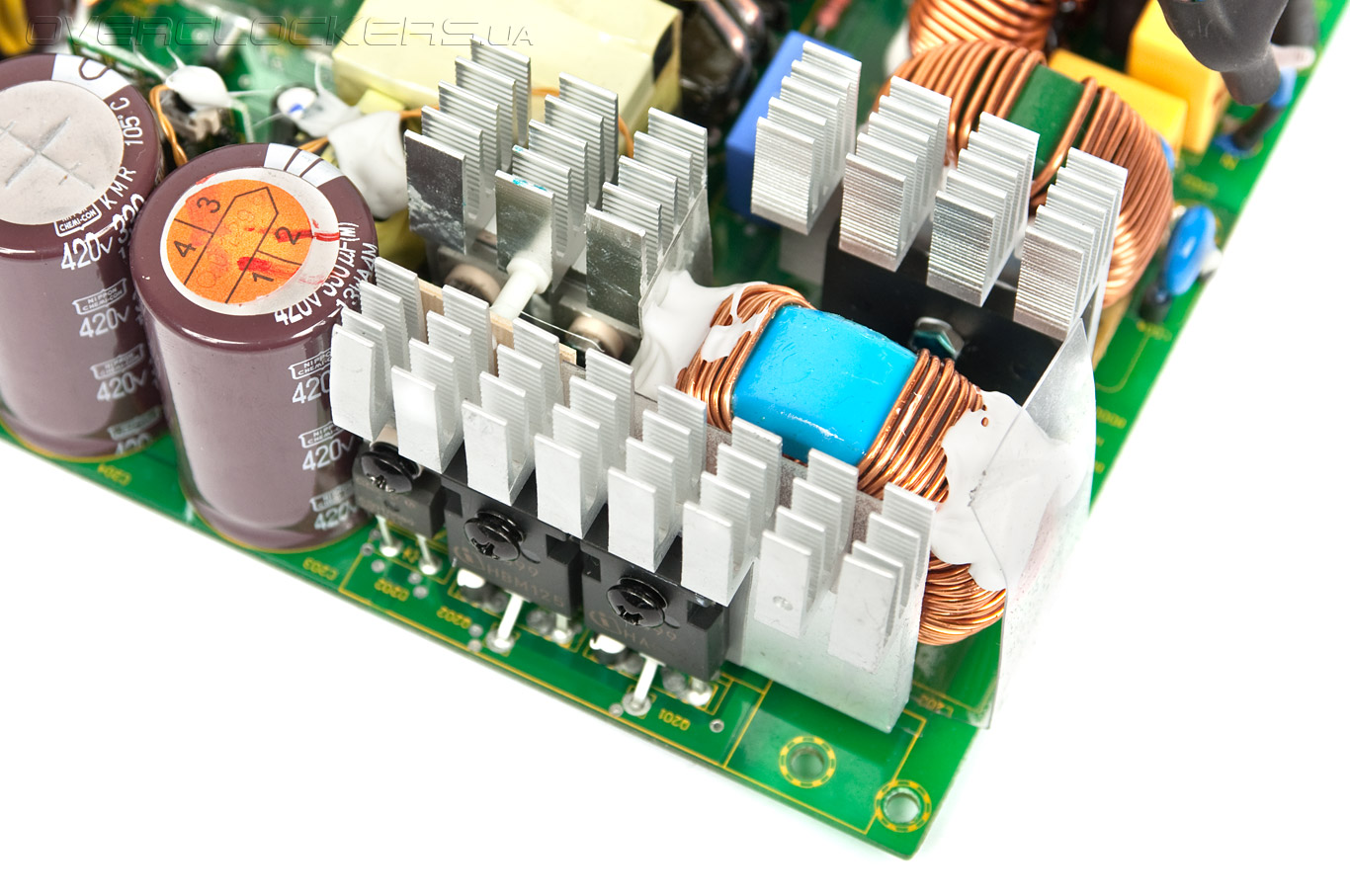

За охлаждение элементов активного PFC отвечает самый крупный радиатор в блоке.

Seasonic Platinum-1000 (SS-1000XP)

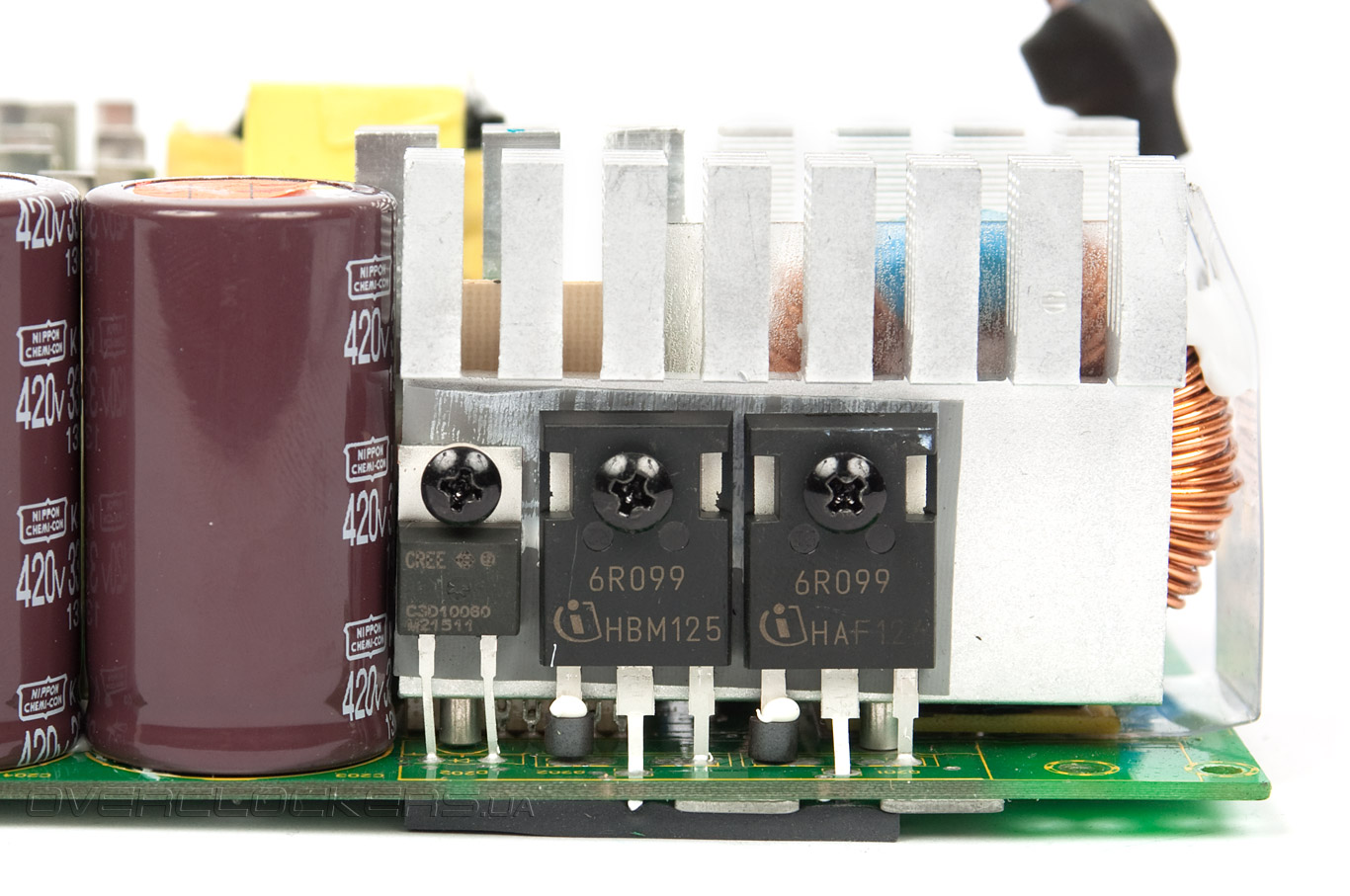

Ключевым транзисторам (IPP60R190C6?) отведена отдельная небольшая алюминиевая конструкция.

Seasonic Platinum-1000 (SS-1000XP)

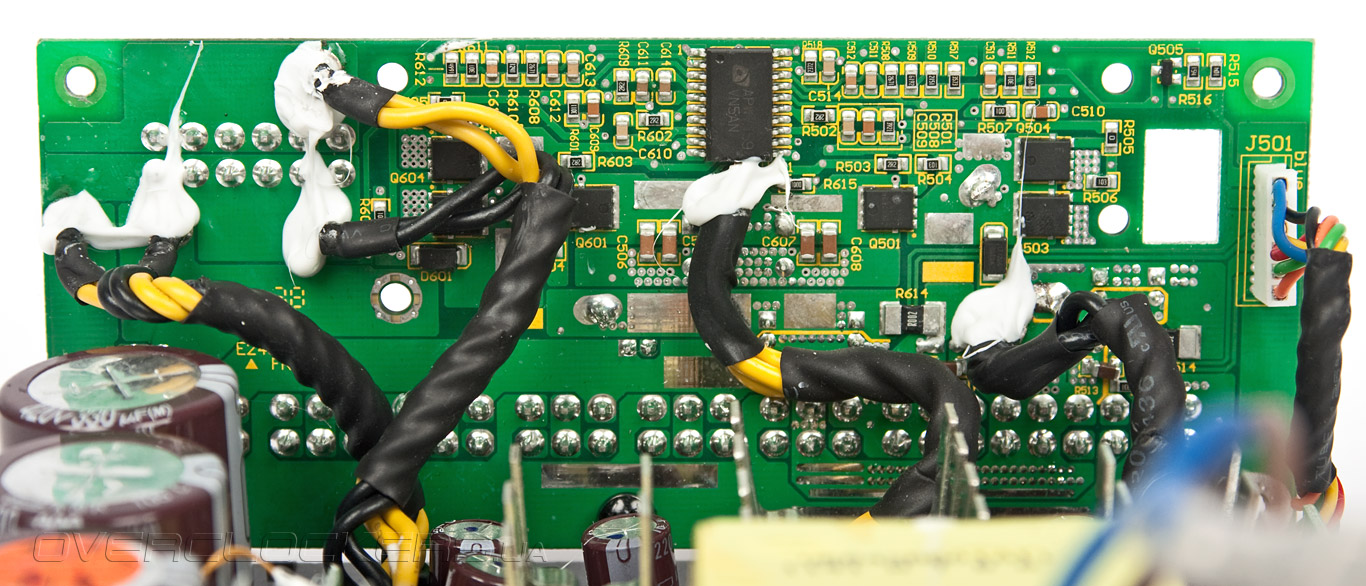

Управляющие микросхемы расположены на отдельных небольших платах, но разглядеть их названия, к сожалению, не удалось.

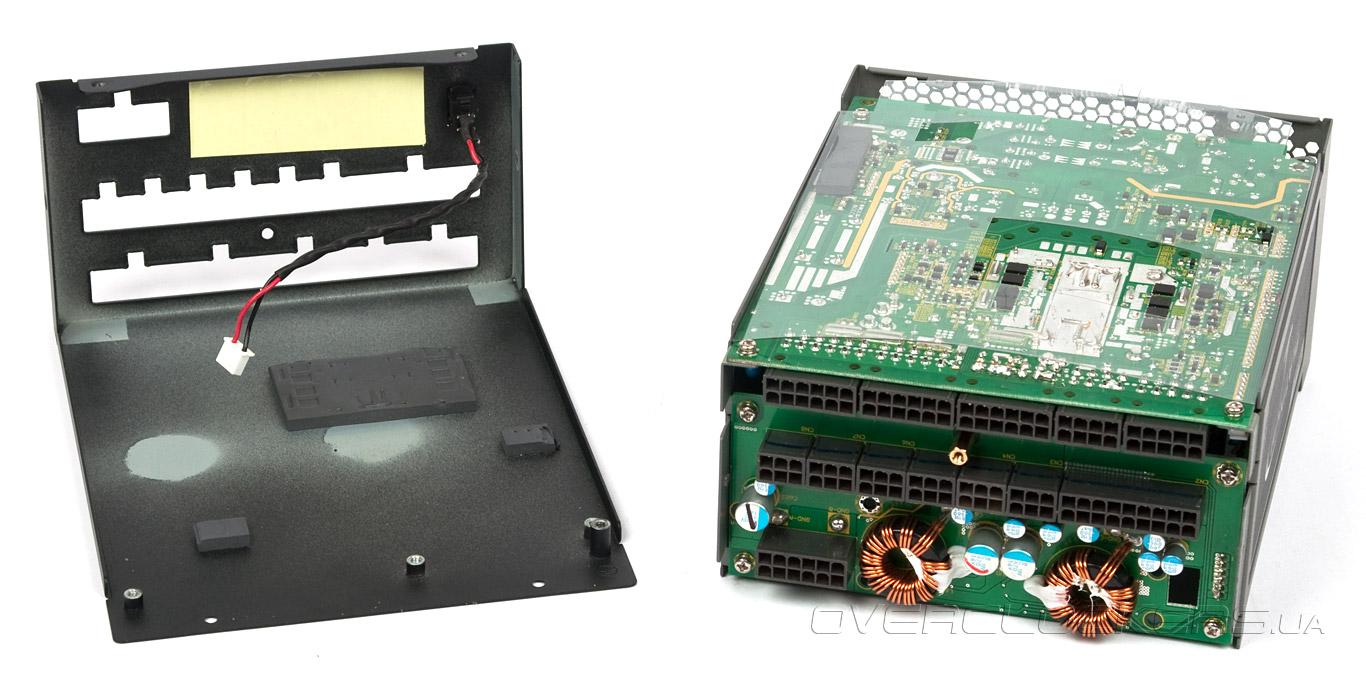

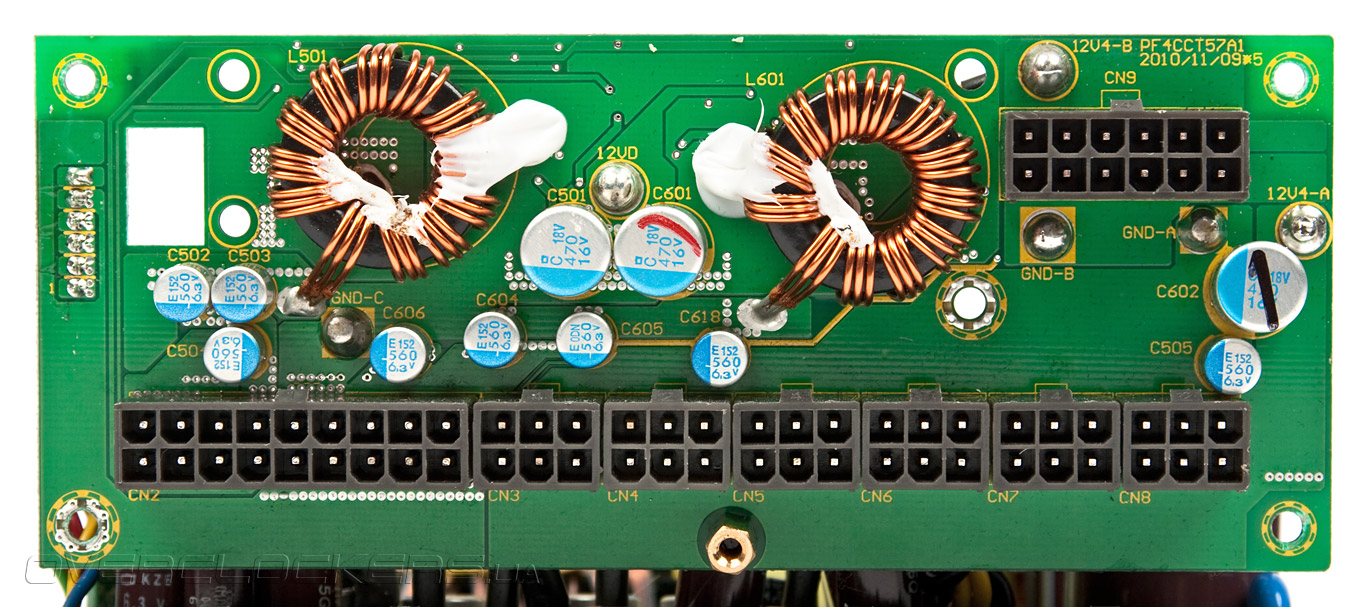

Основное отличие высокоуровневых блоков питания Seasonic от модульных решений других разработчиков заключается в прямом соединении печатной платы с разъемами для кабелей питания основных потребителей системы, таких как процессор, видеокарты и материнская плата. Менее прожорливые компоненты уже подключаются к разъемом на дополнительной плате, на которой расположен DC-DC преобразователь. Благодаря последнем получаются напряжения +3,3 и +5 вольт.

Seasonic Platinum-1000 (SS-1000XP)

Управляется он одним ШИМ-контроллером APW7159, в цепях используются исключительно полимерные конденсаторы. Маркировку транзисторов, увы, прочитать не удалось. Но, судя по всему, они также относятся к MOSFET с малым сопротивлением в открытом состоянии, что позволяет их использовать без дополнительного охлаждения. Впрочем, X-серия Seasonic тоже обходилась без радиаторов, за исключением пассивных решений.

Seasonic Platinum-1000 (SS-1000XP)

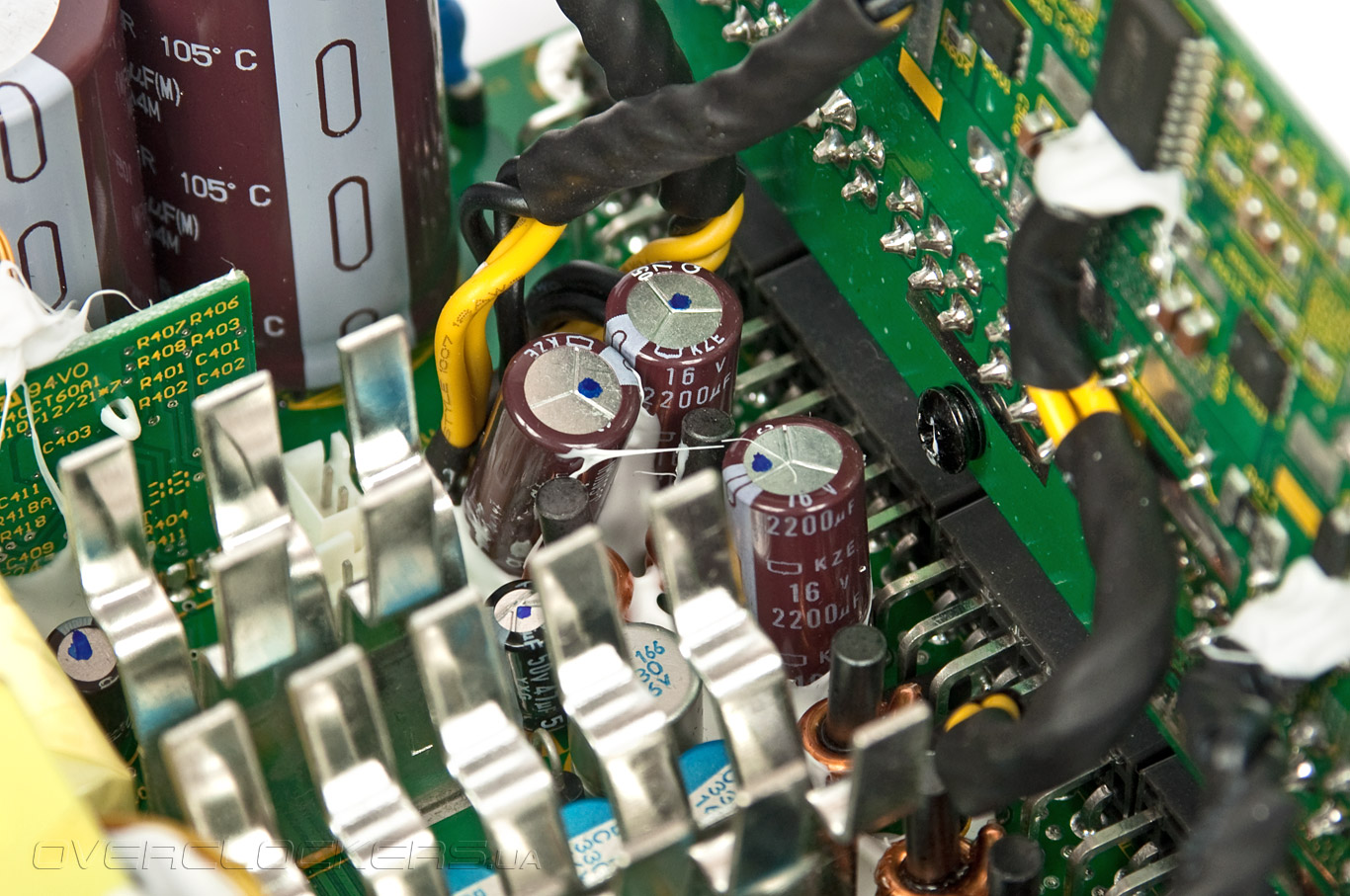

Кроме DC-DC преобразователя конденсаторы с твердым электролитом используется также в 12-вольтовом выпрямителе. В остальных цепях стоят емкости японской Nippon Chemi-Con.

Seasonic Platinum-1000 (SS-1000XP)

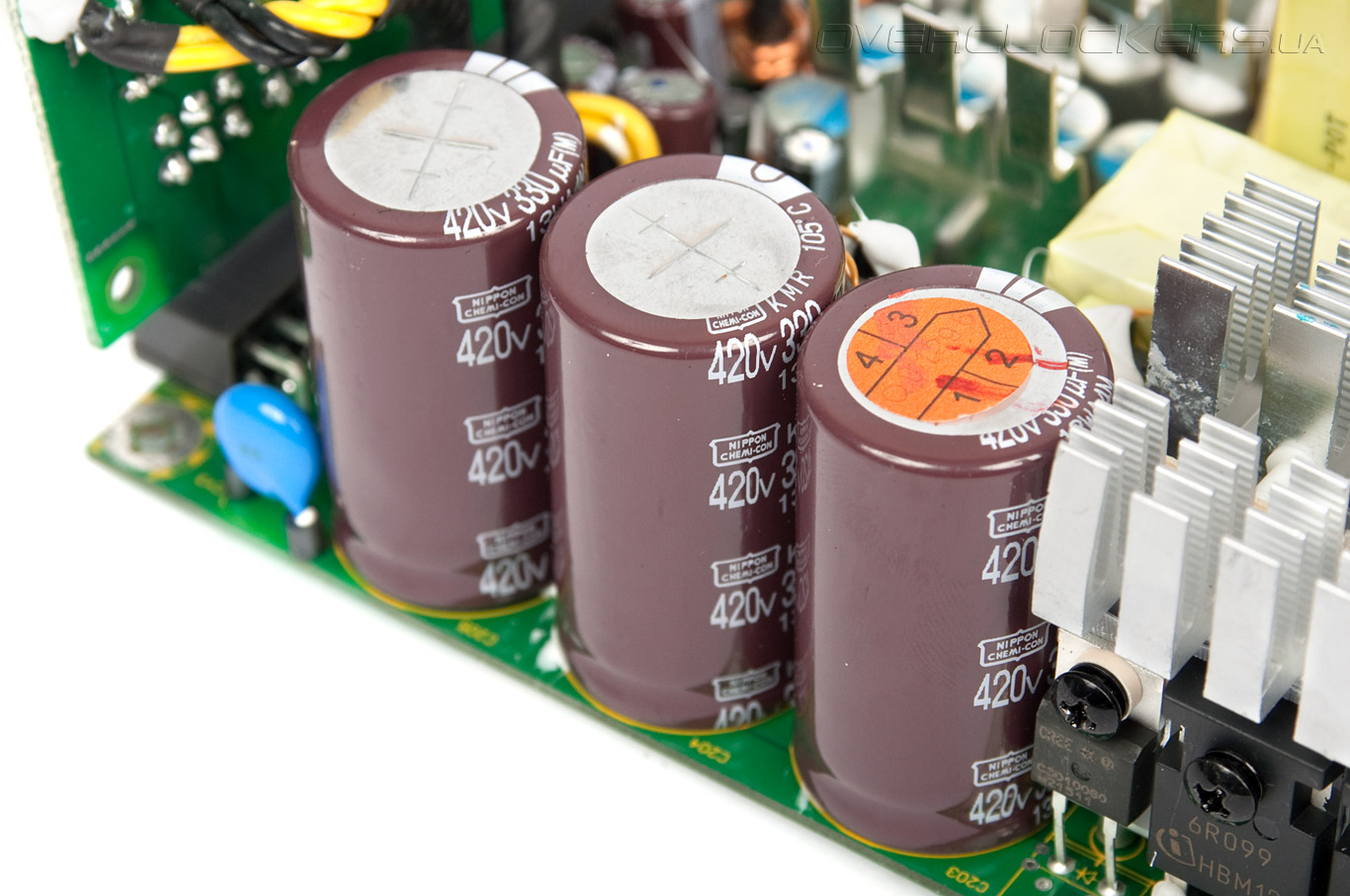

Во входной цепи установлено три конденсатора 330 мкФ на 420 вольт, серии KMR, в остальных — серии KZE и KZH.

Seasonic Platinum-1000 (SS-1000XP)

Seasonic Platinum-1000 (SS-1000XP)

Все они рассчитаны на жесткие условия работы (105 °C), поэтому без проблем переносят высокие температуры во время тихого режима функционирования блока питания.

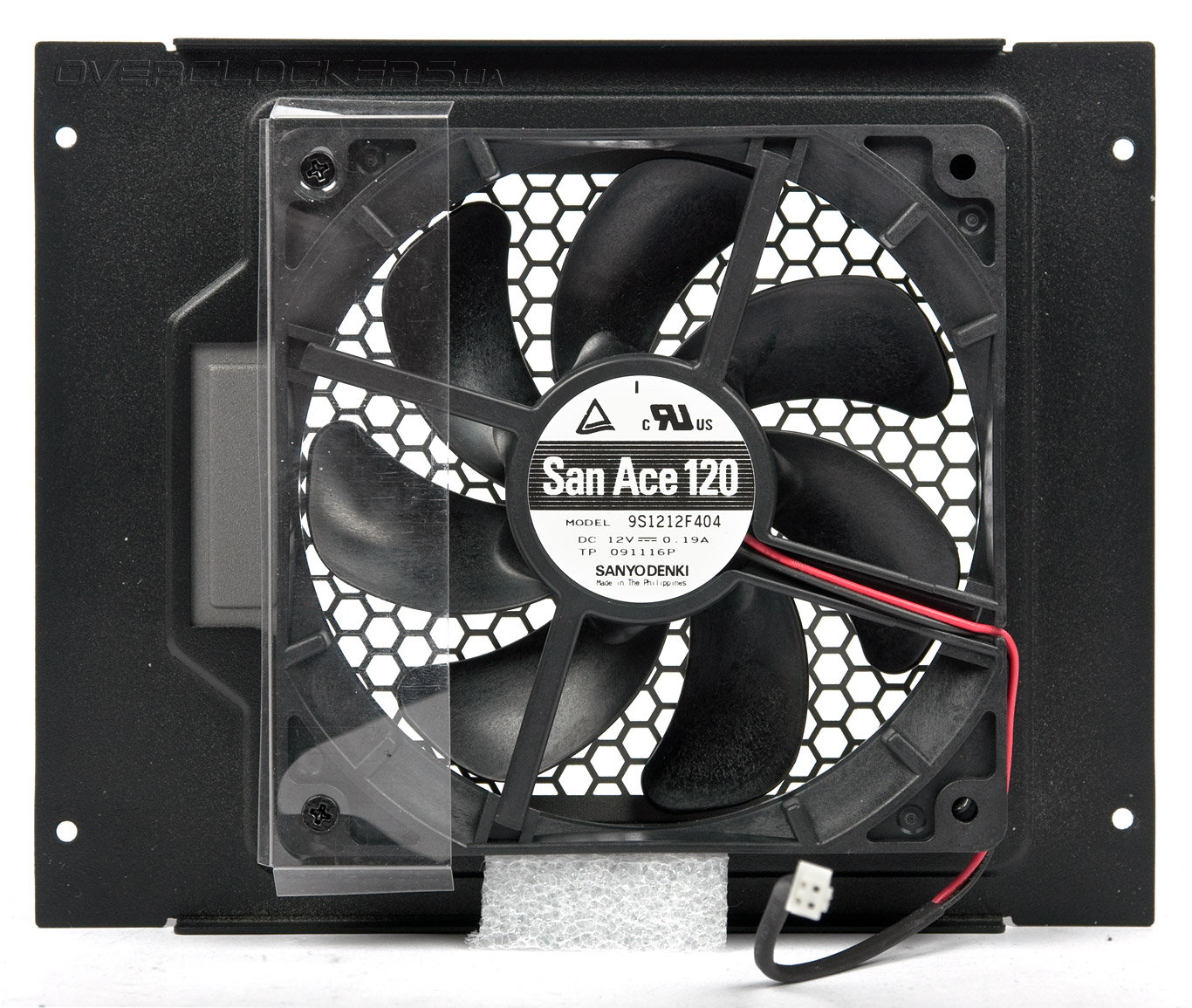

Система охлаждения выполнена на базе вентилятора 9S1212F404 серии San Ace 120 производства Sanyo с двухконтактным подключением.
Seasonic Platinum-1000 (SS-1000XP)

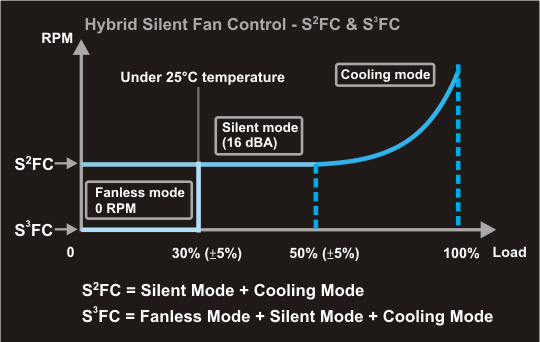

Как отмечалось выше, она имеет два режима работы: нормальный и гибридный. Первый подразумевает минимальную скорость вращения крыльчатки до определенного уровня нагрузки или температуры, после чего начинают увеличиваться обороты. Второй обеспечивает полную тишину во время простоя системы, активируя вентилятор после роста нагрузки или температуры.

Seasonic Platinum-1000 (SS-1000XP)

По сравнению с X-серией новый блок оказался менее горячим, но по уровню шума, субъективно, он стал работать громче.

Ну и на последок упомянем качественно выполненный входной фильтр и реле, обесточивающее все цепи, кроме дежурной для повышения экономичности устройства в режиме ожидания.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания Seasonic SS-1000XP осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 44x100);
  • материнская плата: ASRock X79 Extreme4 (Intel X79);
  • кулер: Noctua NH-D14;
  • оперативная память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP SP1. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в полноэкранном режиме в разрешении 1680x1050, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня.

Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Режим Idle Burn Idle Burn Idle Burn Idle Burn
Seasonic SS-1000XP
3,36 (+1,8%) 3,41 (+3,3%) 5,02
(+0,4%)
5,07 (+1,4%) 12,13 (+1,1%) 12,12 (+1%) 213 (~190) 1066 (~960)

Ну что же, результаты Seasonic как всегда на высоте. Все в пределах допуска, никаких просадок напряжений, которые на некоторых блоках уже начинаются даже при 70% нагрузке.


Выводы

Семь-десять лет тому назад основными критериями развития блоков питания были увеличение мощности и использование активного PFC. С 2005 года началась гонка за КПД благодаря появлению стандарта 80 Plus и теперь решения среднего уровня как минимум отвечают «бронзовому» сертификату. Если раньше блоки питания треть от своей номинальной мощности переводили в тепло, то теперь этот показатель снизился до 10—20 процентов, что уменьшило степень нагрева и, соответственно, уровень шума устройства. Высококлассные продукты уже соответствуют требованиям Gold и появившемуся недавно Platinum. Но если, к примеру, процессоры нового поколения с более высокой частотой всегда находились на уровне цен своих предшественников, то более совершенные блоки питания становятся только дороже. Любая экономия в этом плане лишь негативно сказывается на характеристиках сертифицированных устройств. Но конечного пользователя вряд ли будет волновать, насколько больше система потребляет электричества. Главным фактором выбора станет соотношение цена/качество и в этом плане «бронзовым» решениям, скорее всего, нет равных. Gold-версии, как и Platinum, скорее удел компьютерных энтузиастов, использующих сугубо качественные компоненты при постройке своих систем.

Блок питания Seasonic Platinum-1000 (он же SS-1000XP) произвел должное впечатление. Качественно выполненное устройство обладает всеми необходимыми характеристиками для питания мощной рабочей станции или игрового компьютера. При этом любители тишины не будут разочарованы, так как блок способен во время простоя системы вообще обходиться без активного охлаждения. Набор аксессуаров под стать продукту, есть даже сувенирная отвертка. Правда, цена в почти 400 долларов имеет отрезвляющий эффект. Но кого из настоящих энтузиастов это остановит?

Seasonic Platinum-1000 (SS-1000XP) Выбор редакции: лучший продукт



Тестовое оборудование было предоставлено следующими компаниями:
  • ASUS — видеокарта ASUS ENGTX295/2DI/1792MD3/A;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-3930K;
  • MTI — материнская плата ASRock X79 Extreme4;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • SerOl — комплекты памяти G.Skill F3-12800CL8D-4GBXM;
  • Syntex — блоки питания Platinum-1000 (SS-1000XP).
