Полторы сотни до киловатта. Обзор блока питания Seasonic X-850

Думаем, блоки питания Seasonic серии X в особом представлении не нуждаются. За пару лет своего существования эта линейка зарекомендовала себя как одна из лучших на рынке среди высокоуровневых решений. Еще бы, ведь новые модели Seasonic обладают высоким КПД, очень тихой работой и приличным запасом мощности. Но и стоят они недешево. Недавно компания представила устройства с более 1 кВт мощности и даже новую серию, отвечающую стандарту 80 Plus Platinum.

Мы уже рассматривали блоки X-серии различного номинала, включая продукты с пассивным охлаждением. Из решений до 1 кВт остались лишь 560- и 850-ваттные изделия. Как раз последний и станет участником нашего обзора.


Seasonic X-850 (SS-850KM)

Блок питания Seasonic X-850 (SS-850KM), как и остальные модели линейки X, отвечает требованиям 80 Plus Gold, подразумевающий КПД блоков на уровне не мене 88 процентов при 20 и 100% нагрузках, и не менее 92% при 50-процентной нагрузке.

Seasonic X-850 (SS-850KM)

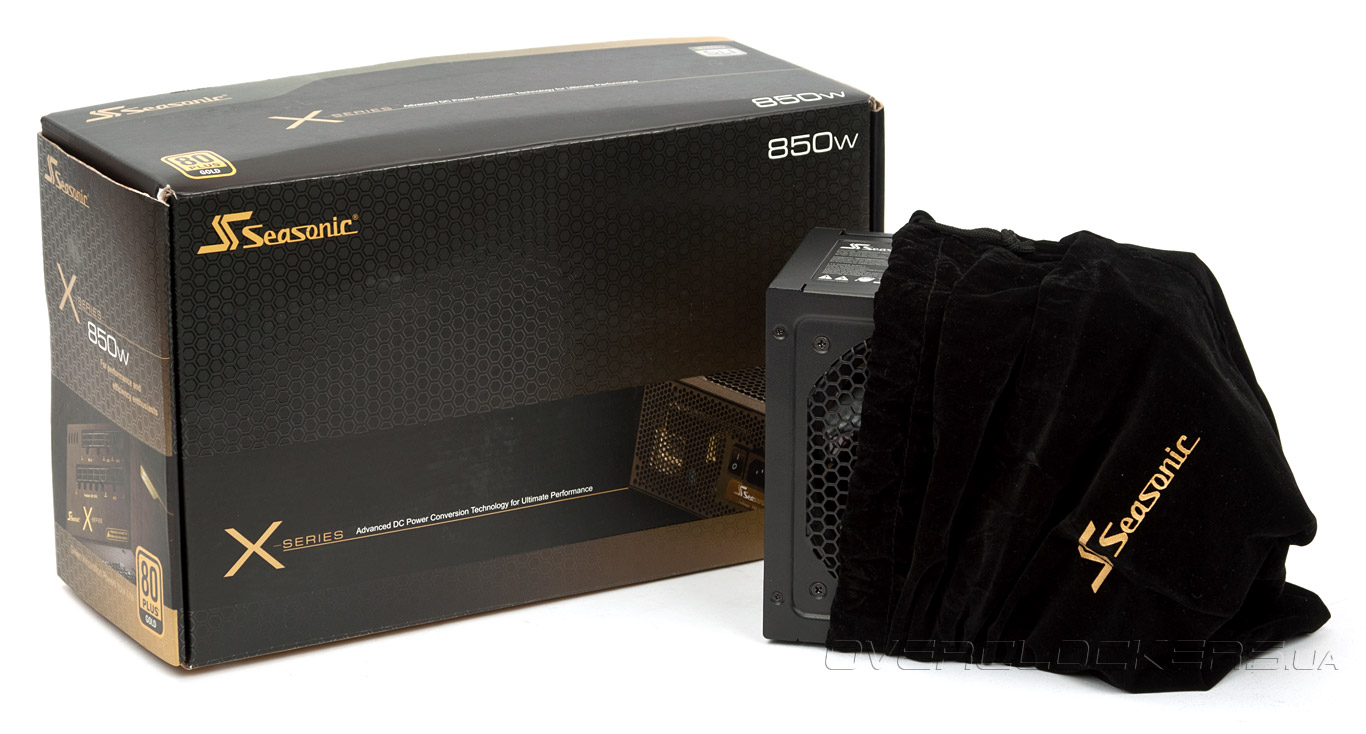

Устройство поставляется в крупной темной коробке с желто-коричневыми надписями. Учитывая немаленькую стоимость, блок дополнительно упакован в велюровый чехол.

Seasonic X-850 (SS-850KM)

На обратной стороне упаковки расписаны ключевые поддерживаемые технологии и особенности серии X.

Seasonic X-850 (SS-850KM)

Комплект поставки содержит уже привычные по рассмотренным ранее продуктам Seasonic аксессуары: инструкцию, набор монтажных болтиков, наклейку с фирменным логотипом, черные нейлоновые стяжки и стяжки-липучки, набор кабелей в чехле и сетевой шнур. На блоке также можно обнаружить бумажку с предупреждением, гласящим о пассивном режиме работы устройства при нагрузке до 20% от своего номинала.

Seasonic X-850 (SS-850KM)

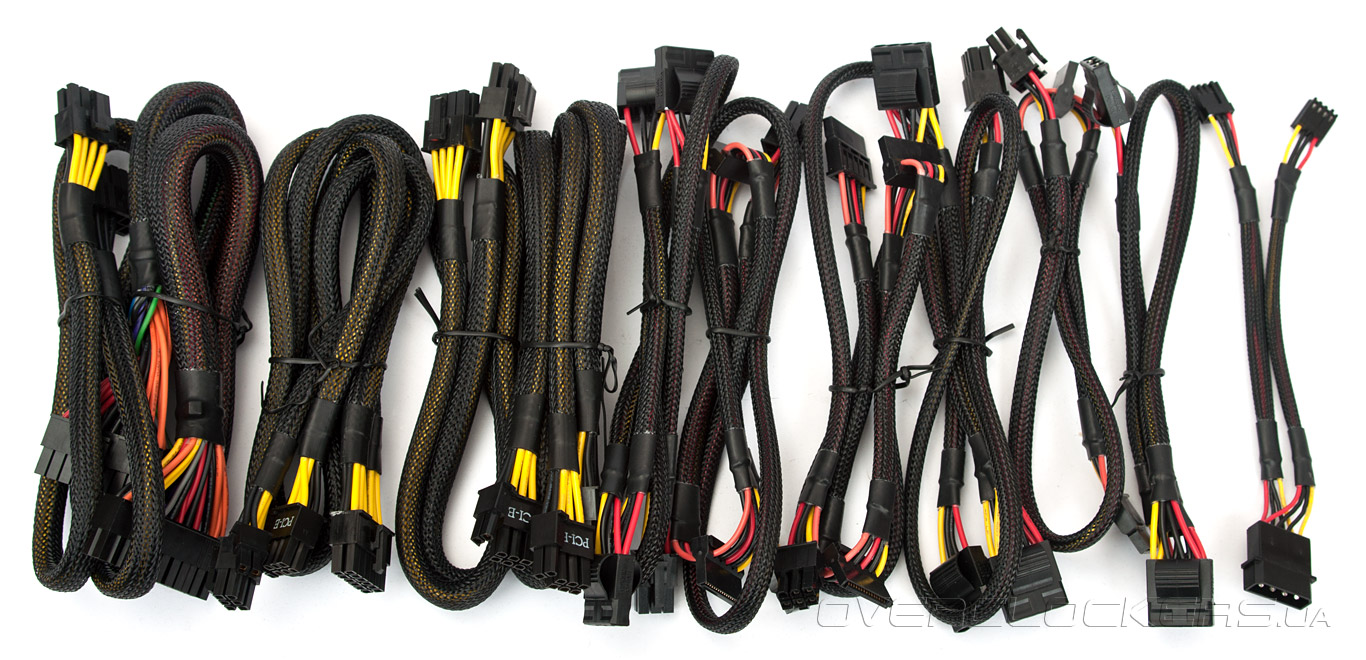

Блок питания X-850 имеет модульную конструкцию, причем, отстегиваются все кабели. Очень удобно, если использовать минимум проводов, но не понятно, зачем отстегивать кабель для платы. Всего их 11 штук:
  • один с разъемом ATX 24-pin (длина 60 см);
  • два с 8-контактным EPS12V (один 4+4; 65 см);
  • два с 8-контактным (6+2) разъемом для видеокарт PCI-E (60 см);
  • два с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • два с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
Seasonic X-850 (SS-850KM)

При использовании двух кабелей EPS12V, один разъем для питания видеокарт, к сожалению, будет недоступен.

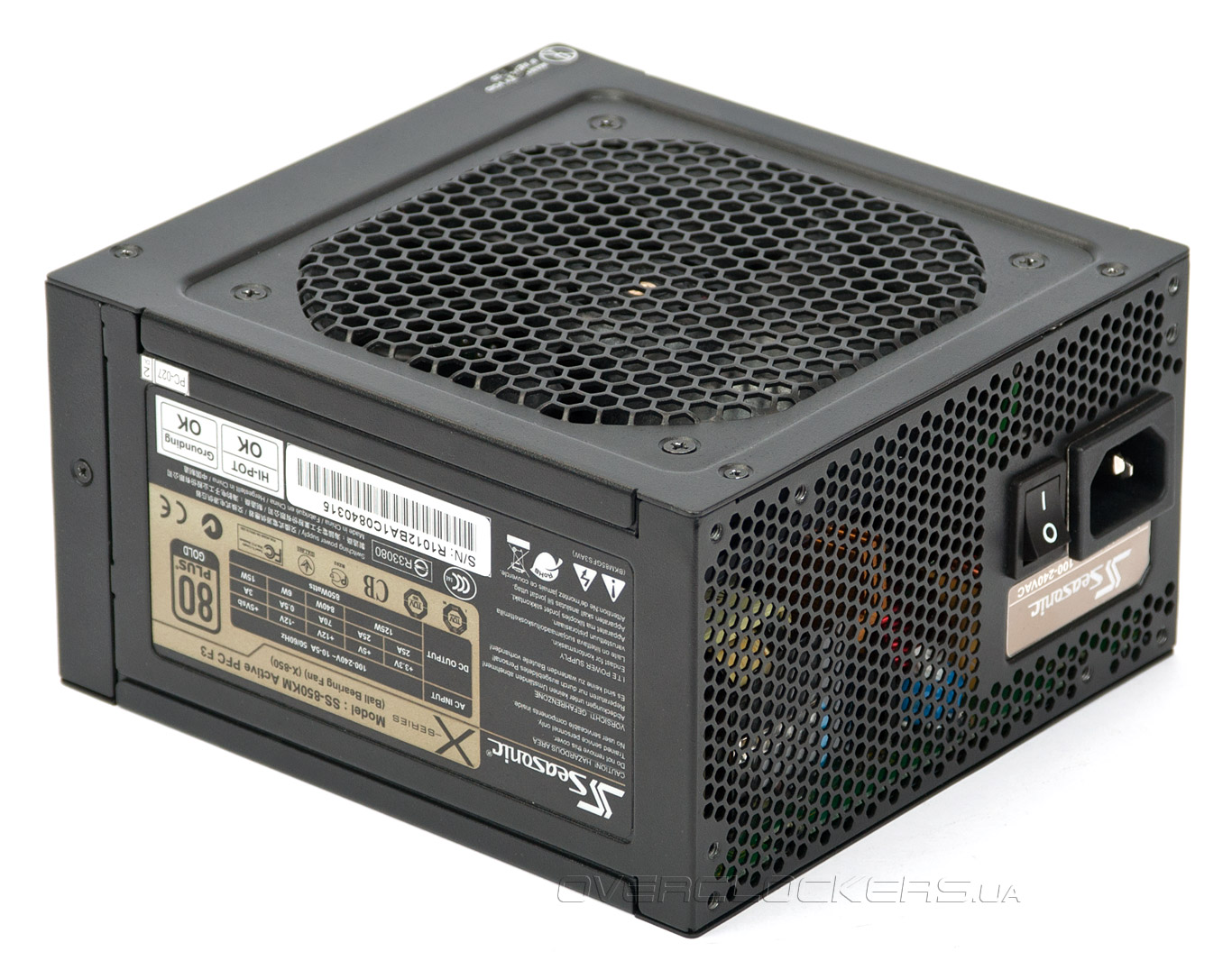

Внешне X-850 выглядит так же, как и младшие модели этой серии: черный корпус с крышкой-решеткой, на внешней стенке расположен сетевой разъем и выключатель питания.

Seasonic X-850 (SS-850KM)

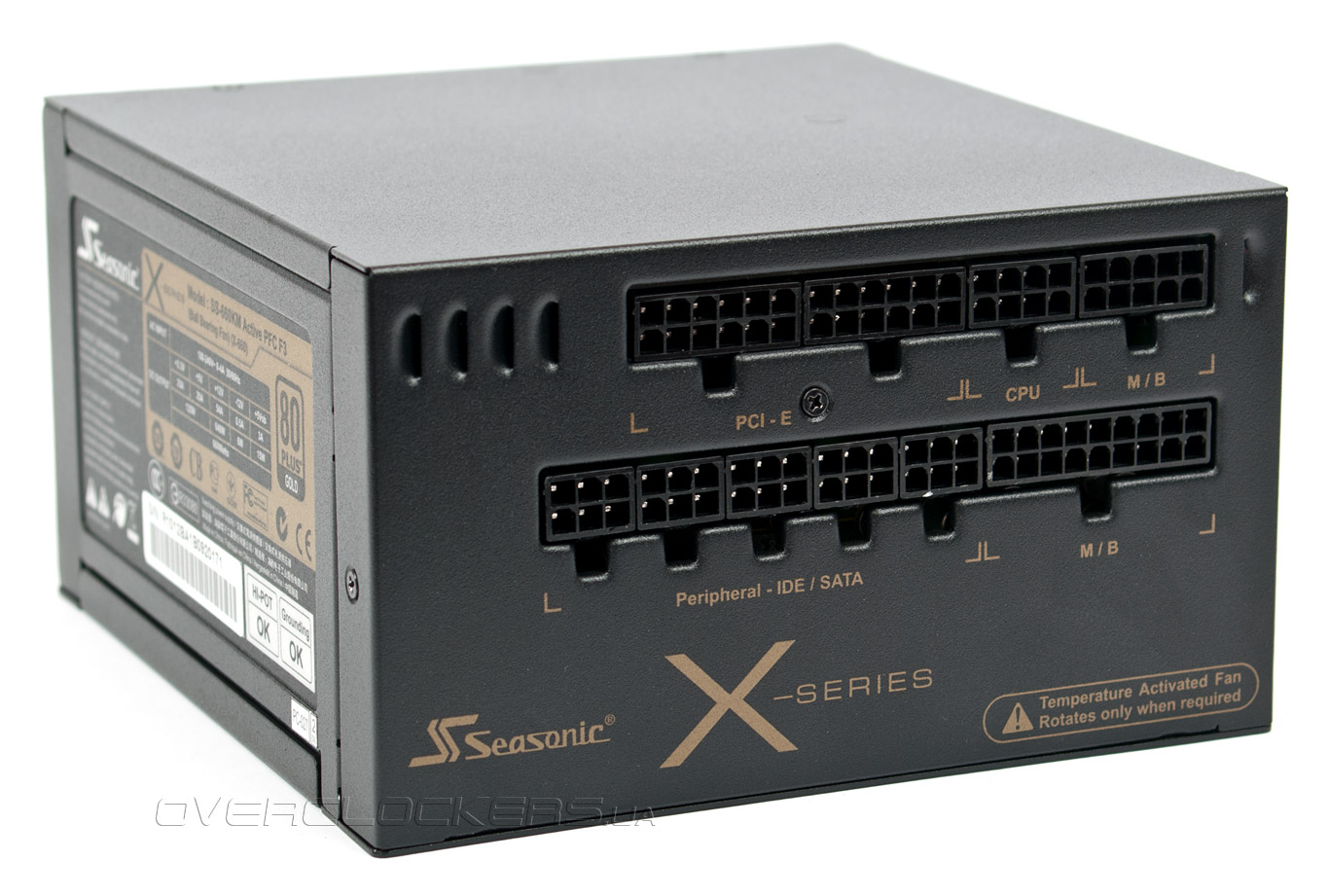

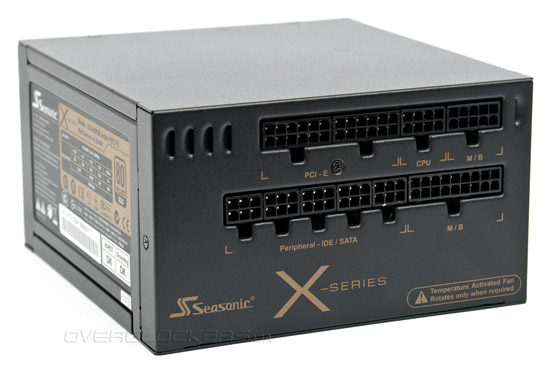

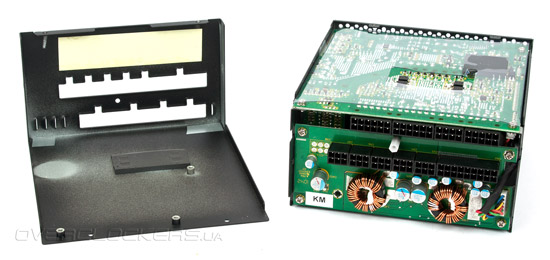

На внутренней стенке расположен набор разъемов для подключения кабелей. Верхний ряд напрямую соединяется с 12-вольтовым преобразователем и рассчитан на мощных потребителей, таких как процессор, видеокарты и материнская плата. Нижний ряд уже предназначен для различных периферийных устройств и системной платы — на нее подается напряжение с низковольтных каналов.

Seasonic X-850 (SS-850KM)

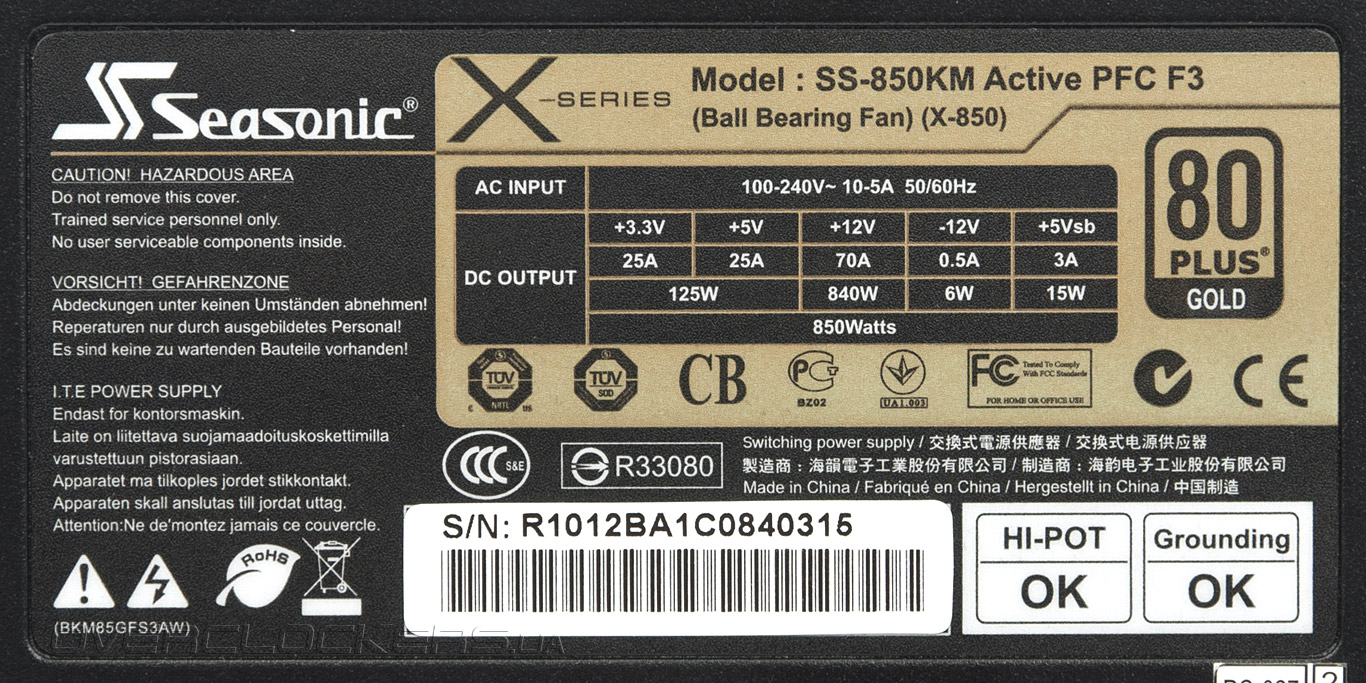

Характерная черта решений серии X, заключающаяся в использовании лишь одной линии +12V, присуща и SS-850KM. Максимальный ток, который может отдать блок по этому каналу равен 70 А или 840 ватт мощности, а это уже почти номинал устройства. Комбинированная мощность каналов на +3,3 и +5 вольт небольшая, всего 125 Вт, но этого достаточно для питания любой современной системы, так как основная нагрузка ложится сейчас на большее напряжение.

Seasonic X-850 (SS-850KM)

В остальном блок типичен: пол ампера по –12V и 3 А для «дежурки». Ну и отметим активный PFC и работу в широком диапазоне сетевого напряжения.

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 25 25 70 0,5 3
Комбинированная мощность, Вт 125  840 6 15
Общая мощность, Вт 850

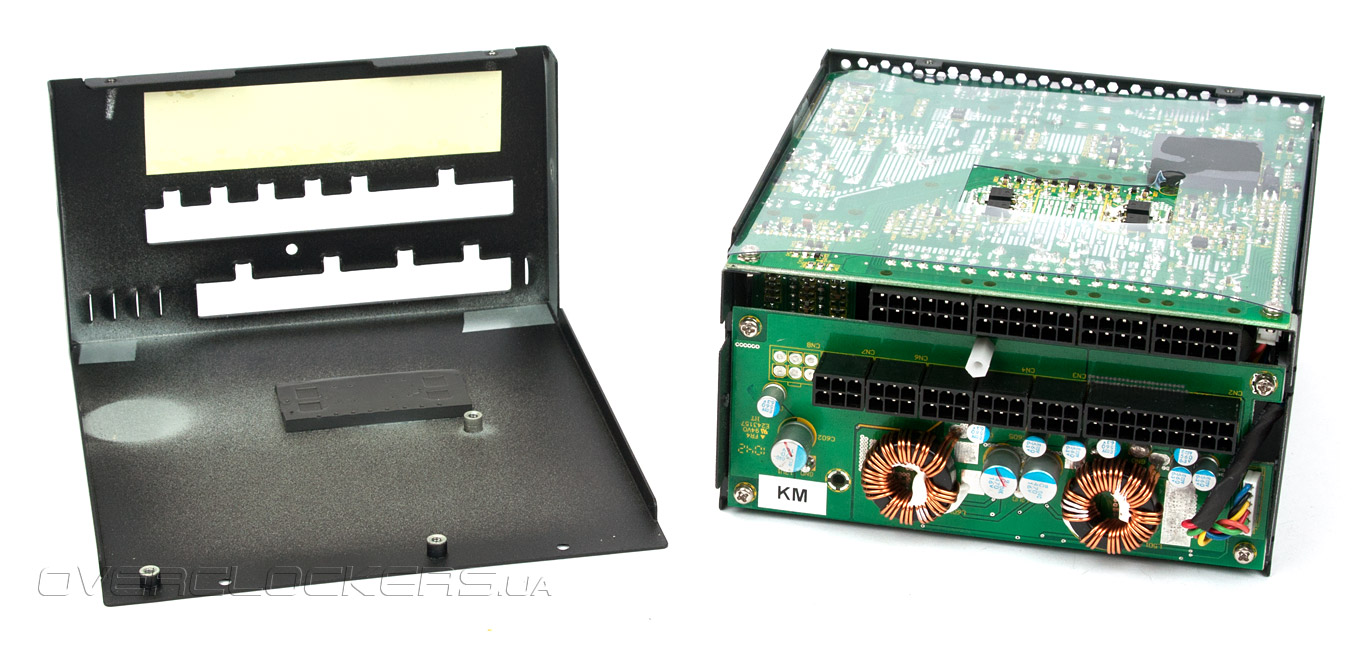

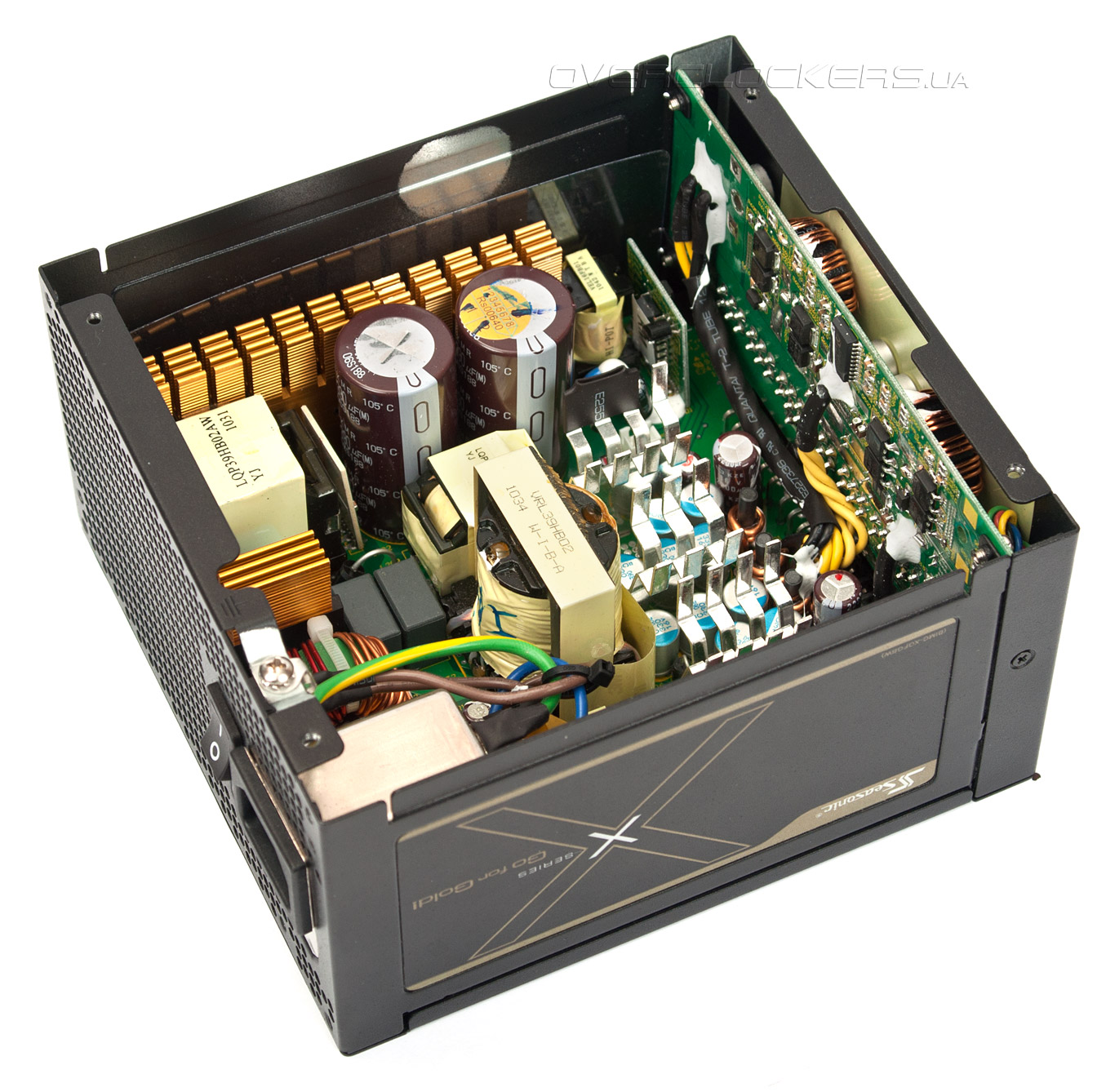

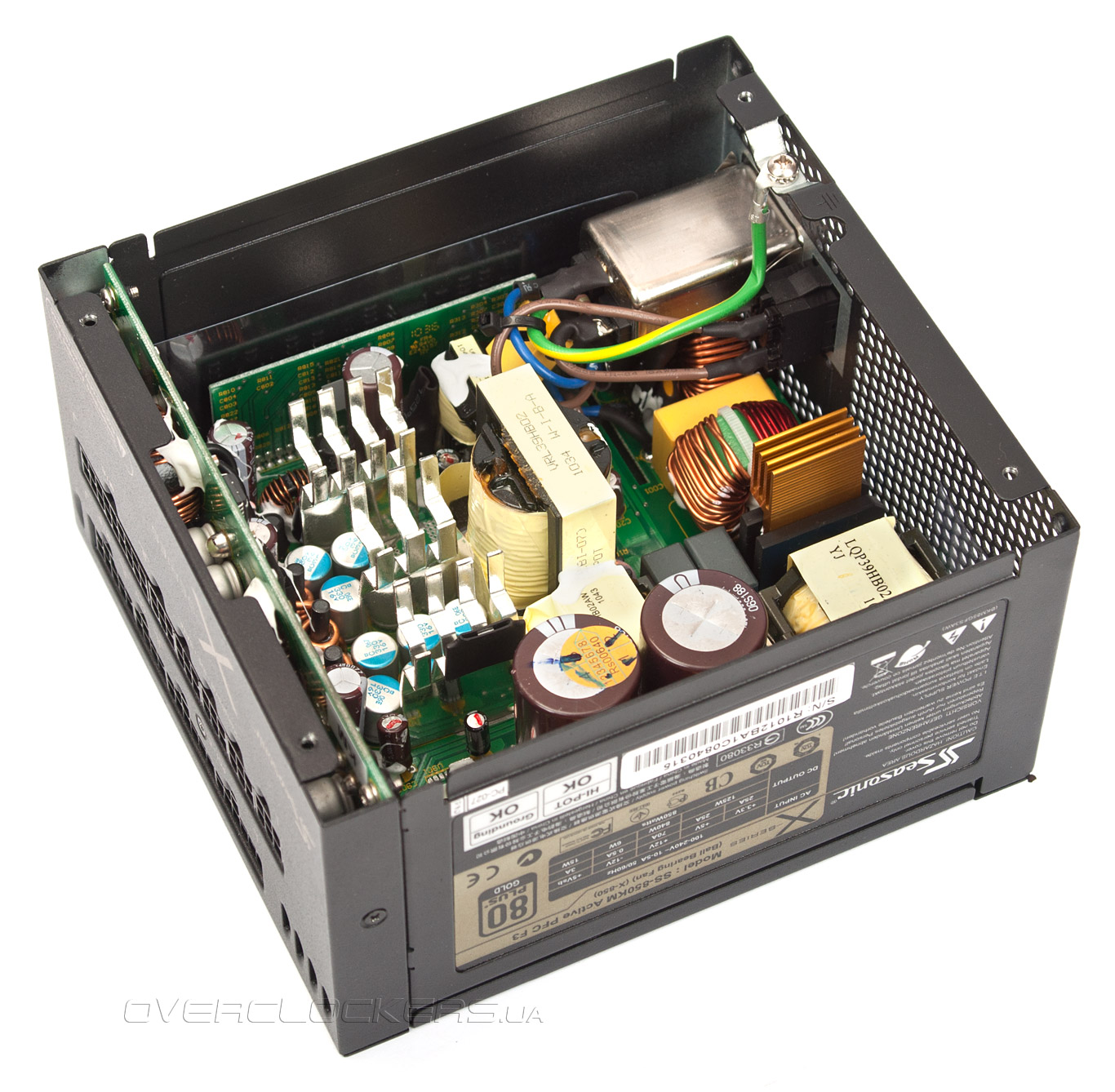

Теперь перейдем к внутреннему строению. Корпус X-850 состоит из трех частей, одна из которых, представляющая собой крышку и решетку вентилятора единым целым, легко снимается.

Seasonic X-850 (SS-850KM) Seasonic X-850 (SS-850KM)

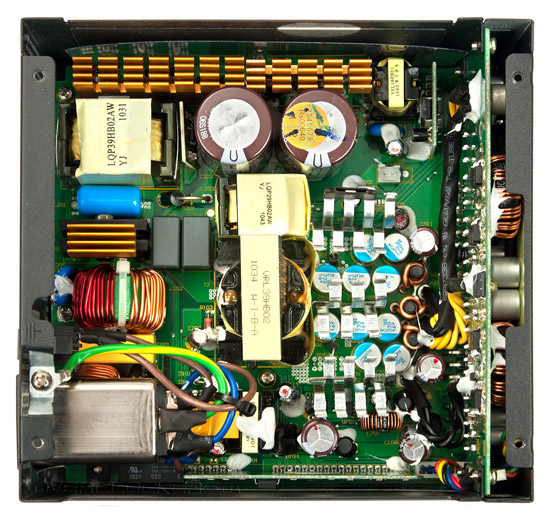

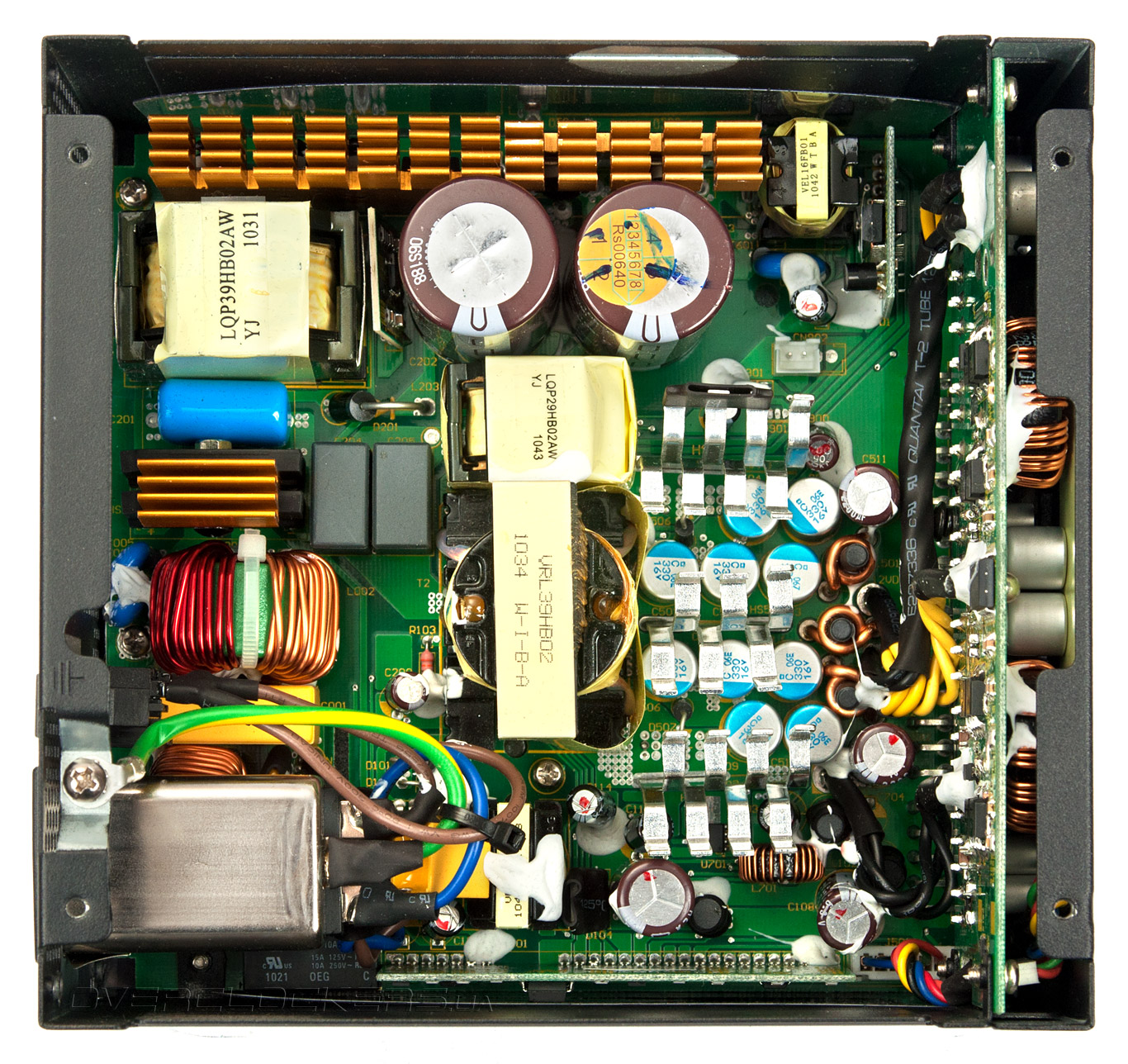

Итак, перед нами хорошо зарекомендовавшая себя платформа на базе резонансного преобразователя в высоковольтной и синхронного выпрямителя в низковольтной частях блока питания, о которых мы не раз уже писали. Эти схематические решения позволяют увеличить КПД и снизить степень нагрева устройства, ну и, соответственно, уменьшить уровень шума.

Seasonic X-850 (SS-850KM)

В резонансном преобразователе силовые транзисторы переключаются при нулевом токе, тем самым снижаются потери энергии на элементах, а в синхронном выпрямителе вместо диодов используются полевые транзисторы, обладающие минимальным сопротивлением в открытом состоянии, что опять приводит к снижению тепловыделения. К слову, для охлаждения выходных транзисторов используется дно корпуса, контактирующее через толстую термопрокладку.

Seasonic X-850 (SS-850KM)

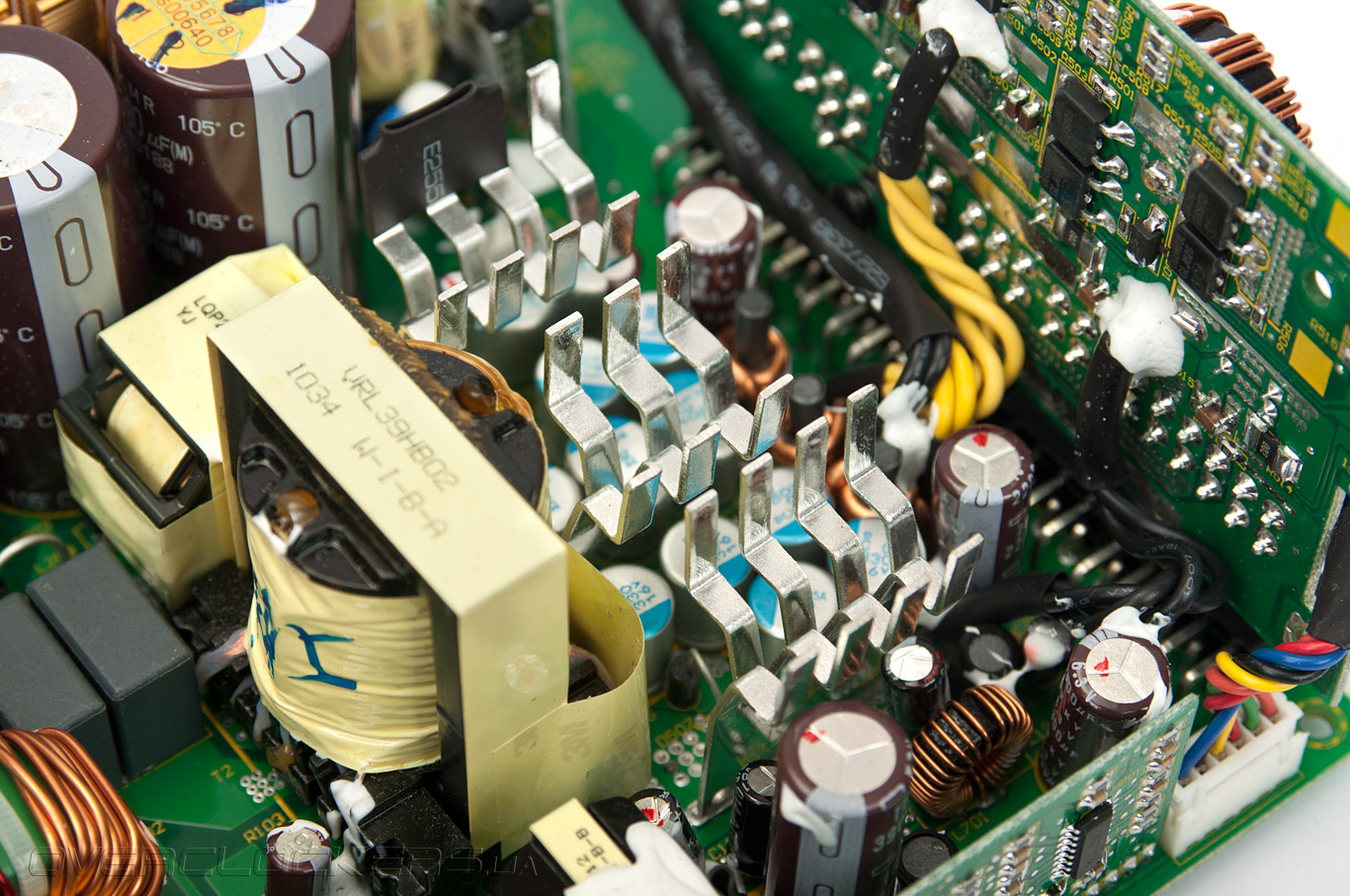

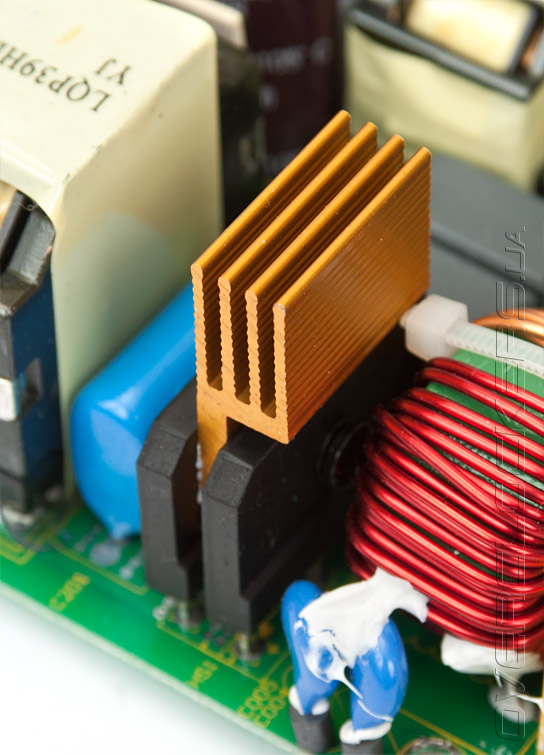

Дополнительно к такому охладителю используются небольшие Y-образные металлические пластинки, припаянные к печатной плате в районе выпрямляющих элементов и обеспечивающие дополнительный теплоотвод.

Seasonic X-850 (SS-850KM)

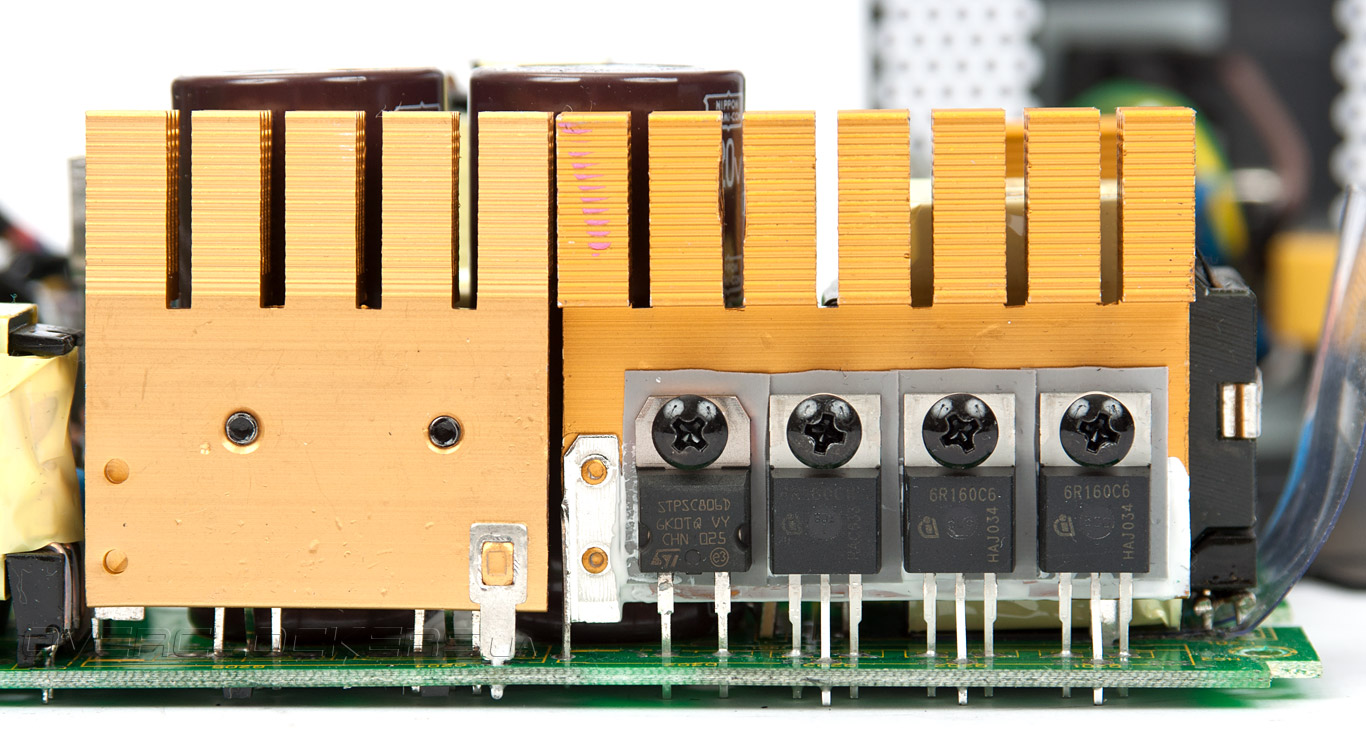

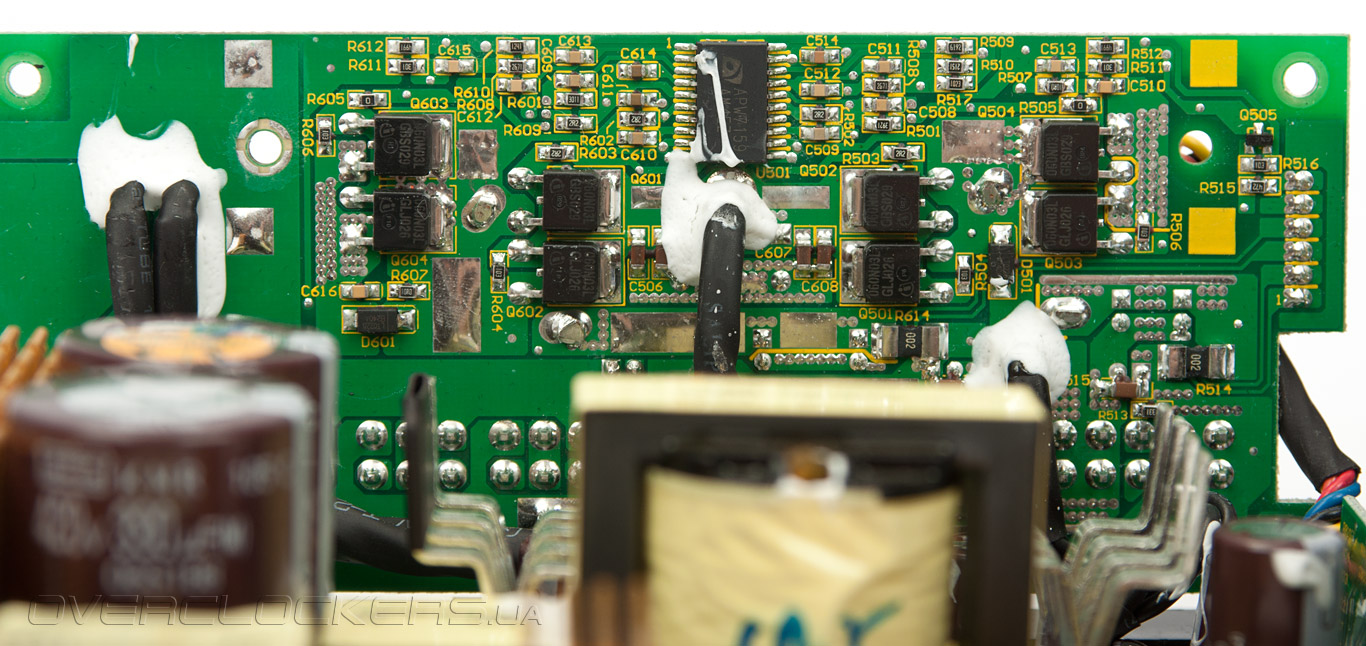

Ключевые MOSFET (STP26NM60N) довольствуются отдельным радиатором, как и элементы (IPP60R160C6) активного PFC. За охлаждение двух диодных мостов (GBJ1506) отвечает небольшой радиатор с четырьмя ребрами.

Seasonic X-850 (SS-850KM) Seasonic X-850 (SS-850KM)

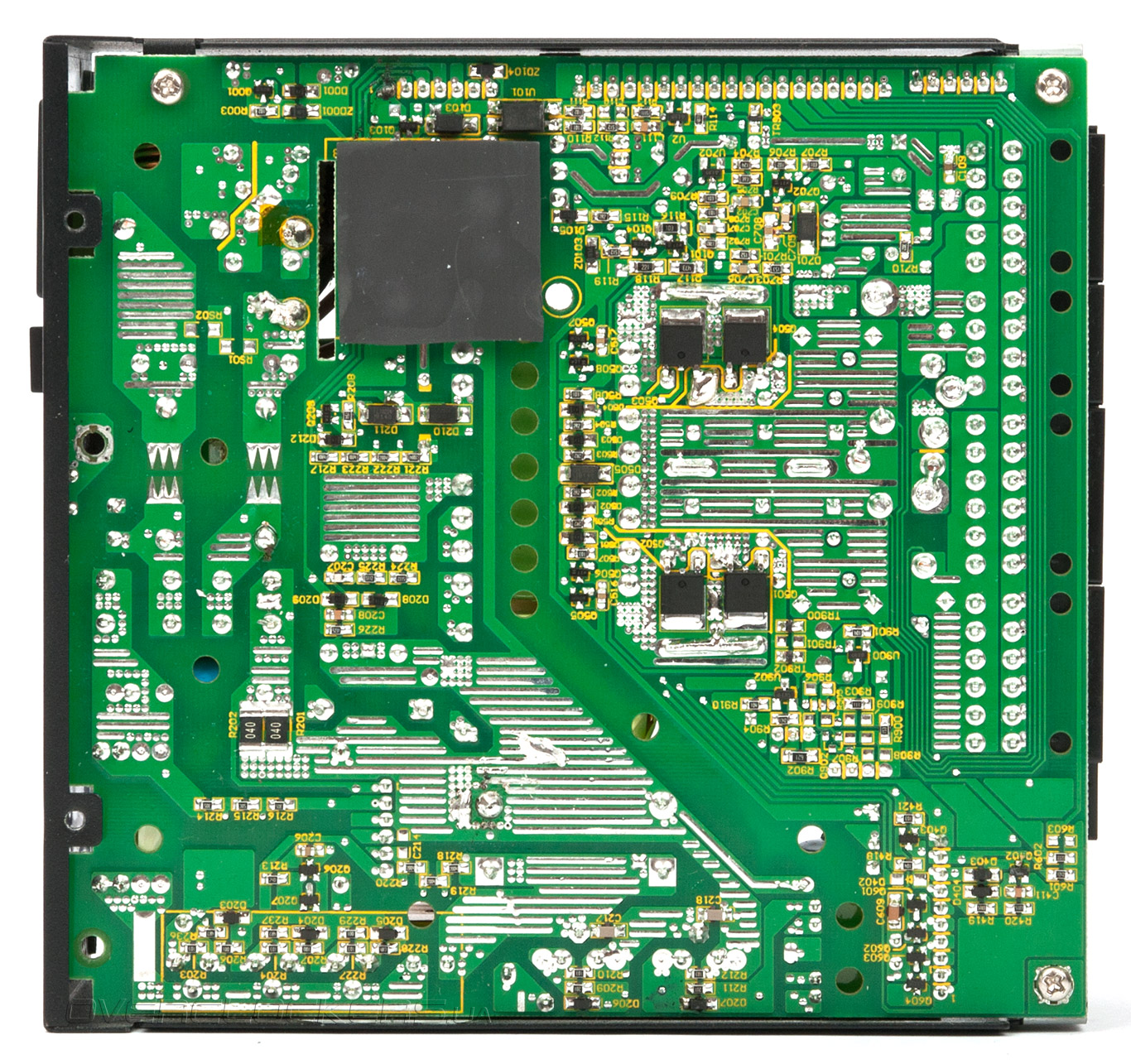

Для уменьшения занимаемого места, все контроллеры расположены на дочерних платах. Чипы, отвечающие за активную коррекцию мощности (NCP1654) и резонансную схему (CM6901) размещены возле силовых транзисторов. Микросхема защиты и мониторинга (PS223) находится с краю, возле вторичной цепи.

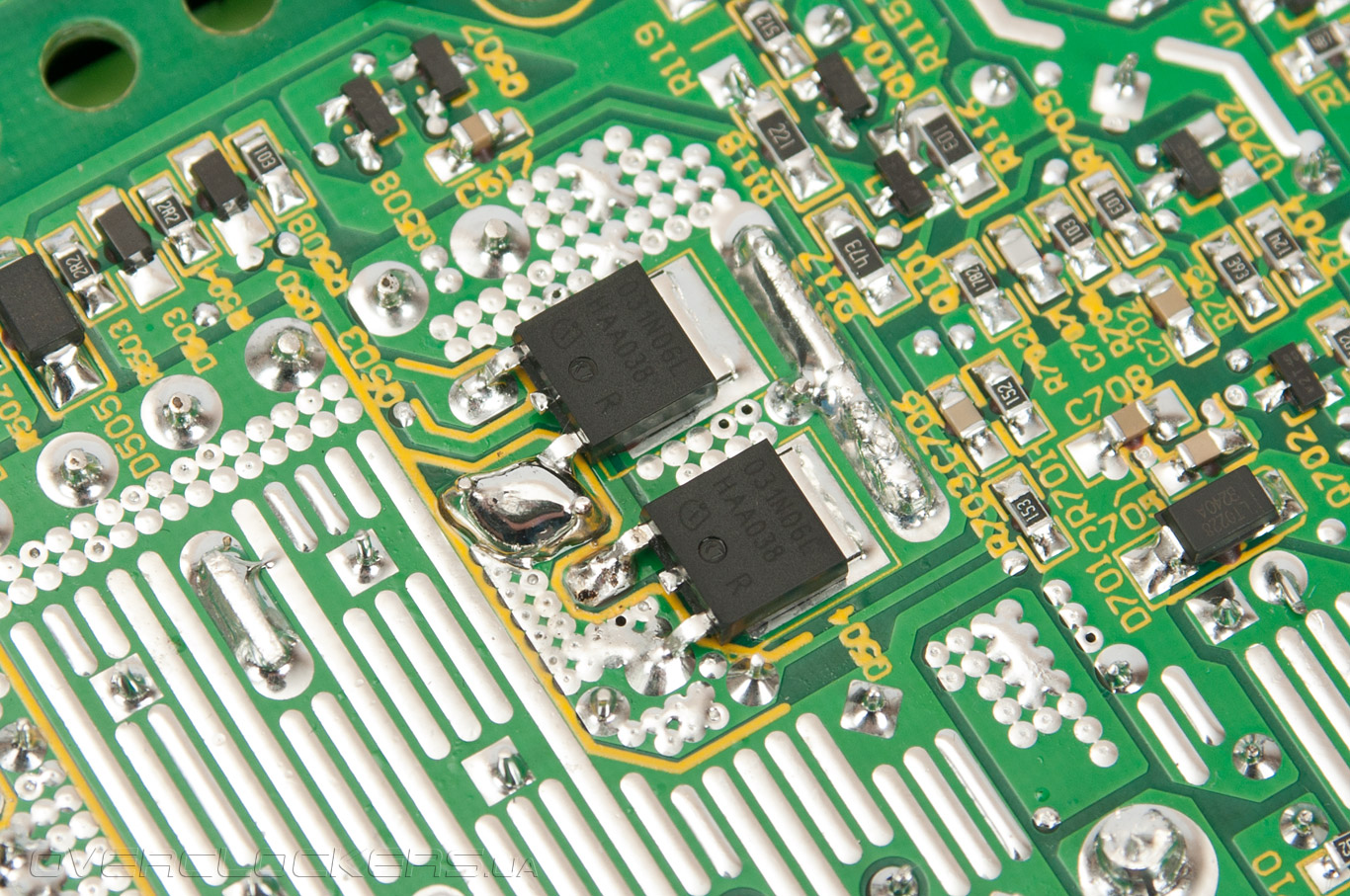

Как было отмечено выше, выпрямительные транзисторы (IPD031N06L3) распаяны с обратной стороны платы. Они относятся к основной 12-вольтовой линии.

Seasonic X-850 (SS-850KM)

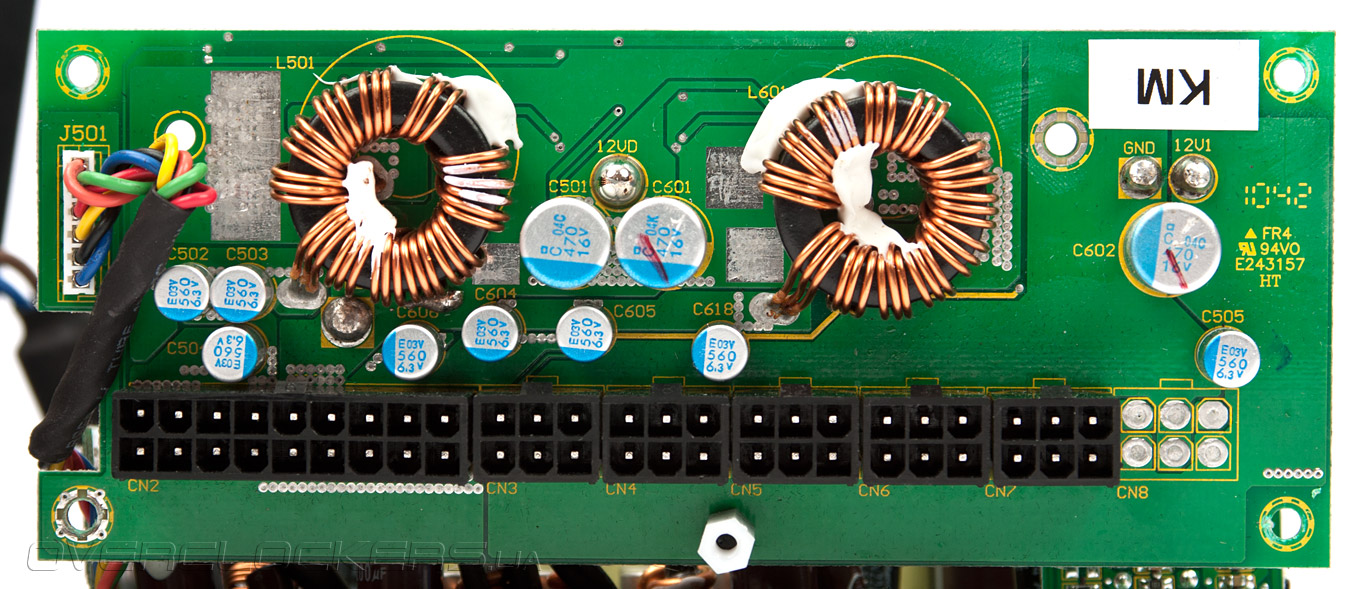

Остальные напряжения получаются за счет DC-DC преобразователей, размещенных на отдельной плате с разъемами для подключения кабелей.

Seasonic X-850 (SS-850KM)

Общая выдаваемая мощность этих преобразователей всего 125 ватт и транзисторы (IPD060N03L), управляемые ШИМ-контроллером APW7159 обходятся без дополнительного охлаждения.

Seasonic X-850 (SS-850KM)

Качество сборки блока отменное, пайка аккуратная и придраться просто не к чему.

Seasonic X-850 (SS-850KM)

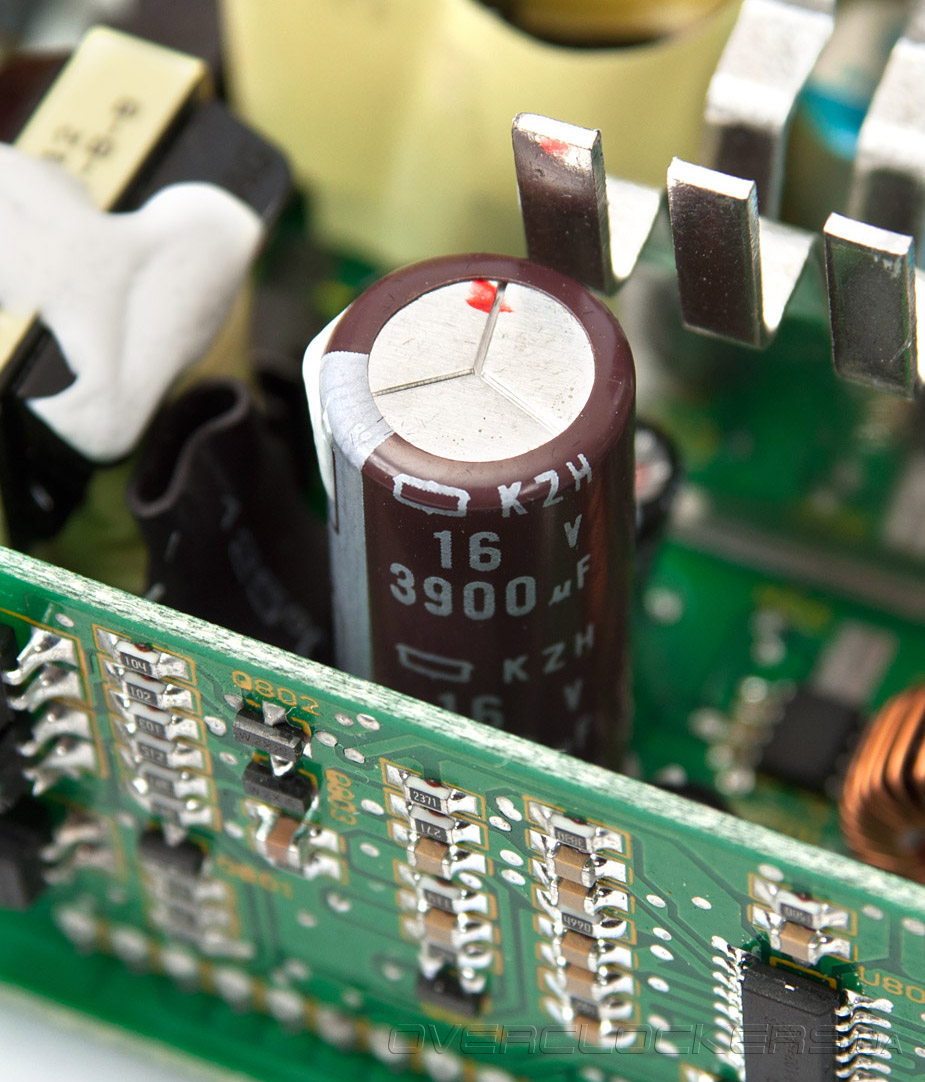

Не менее качественная и элементная база. Так, помимо полимерных конденсаторов используются обычные емкости, рассчитанные на жесткие условия работы (105 °C).

Seasonic X-850 (SS-850KM)

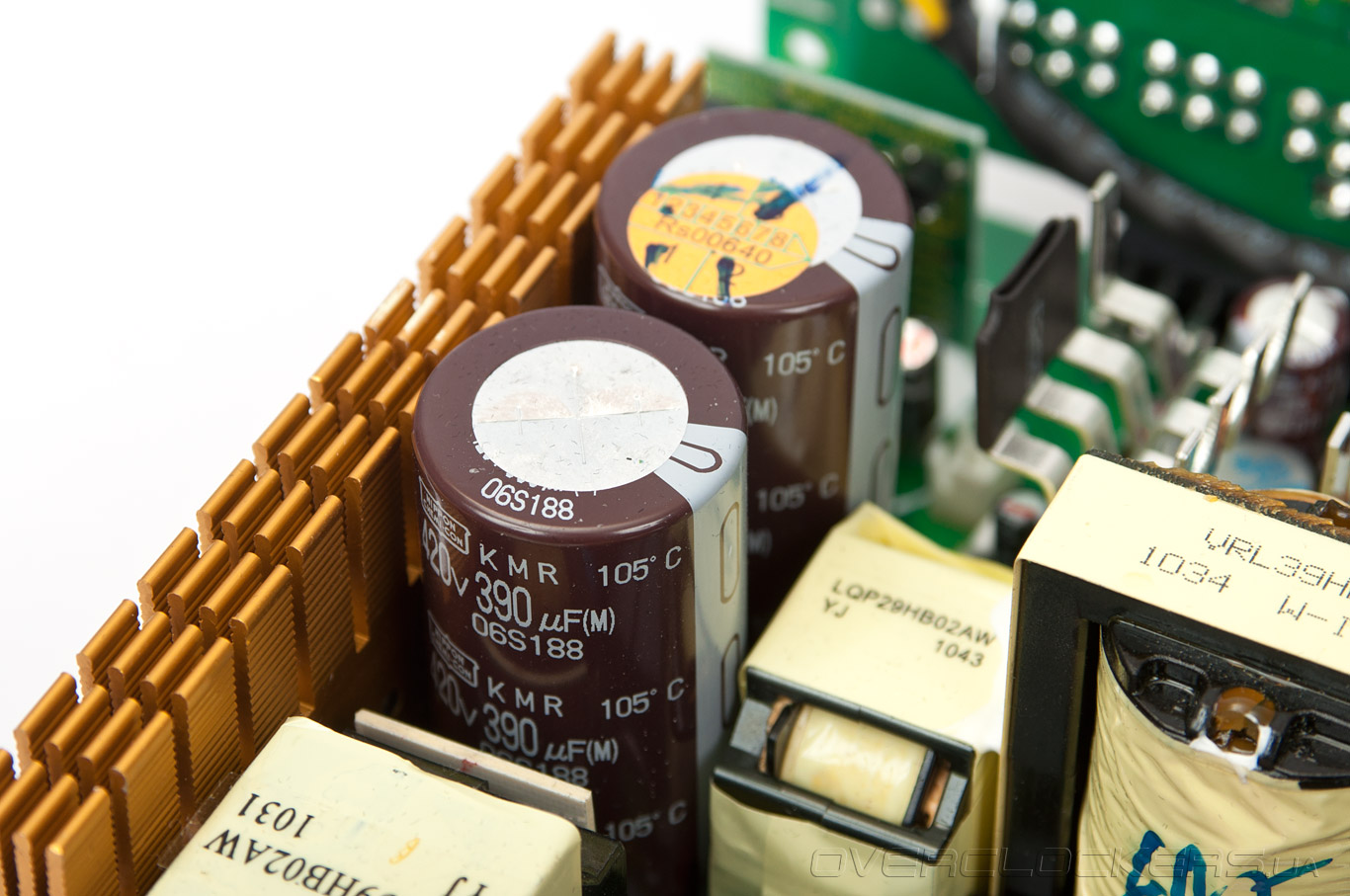

Во входной цепи установлено два конденсатора 390 мкФ на 420 вольт, серии KMR от Chemi-Con, в блоке фильтрации выходной цепи — серии KZH того же производителя. Есть еще несколько производства Rubycon.

Seasonic X-850 (SS-850KM) Seasonic X-850 (SS-850KM)

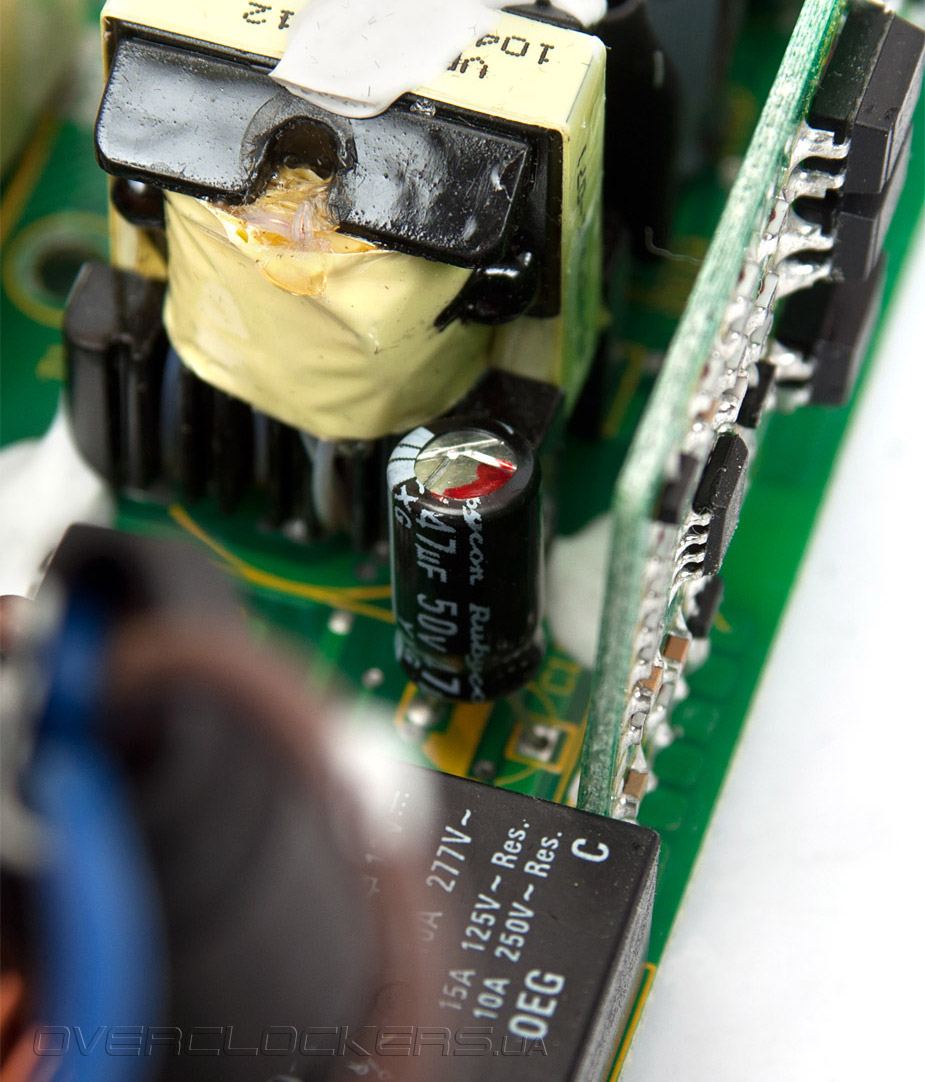

Для повышения экономичности устройства в режиме ожидания, производитель предусмотрел реле, обесточивающее все цепи, кроме дежурной. Ну а выполненный без какой-либо экономии деталей входной фильтр вряд ли кого удивит.

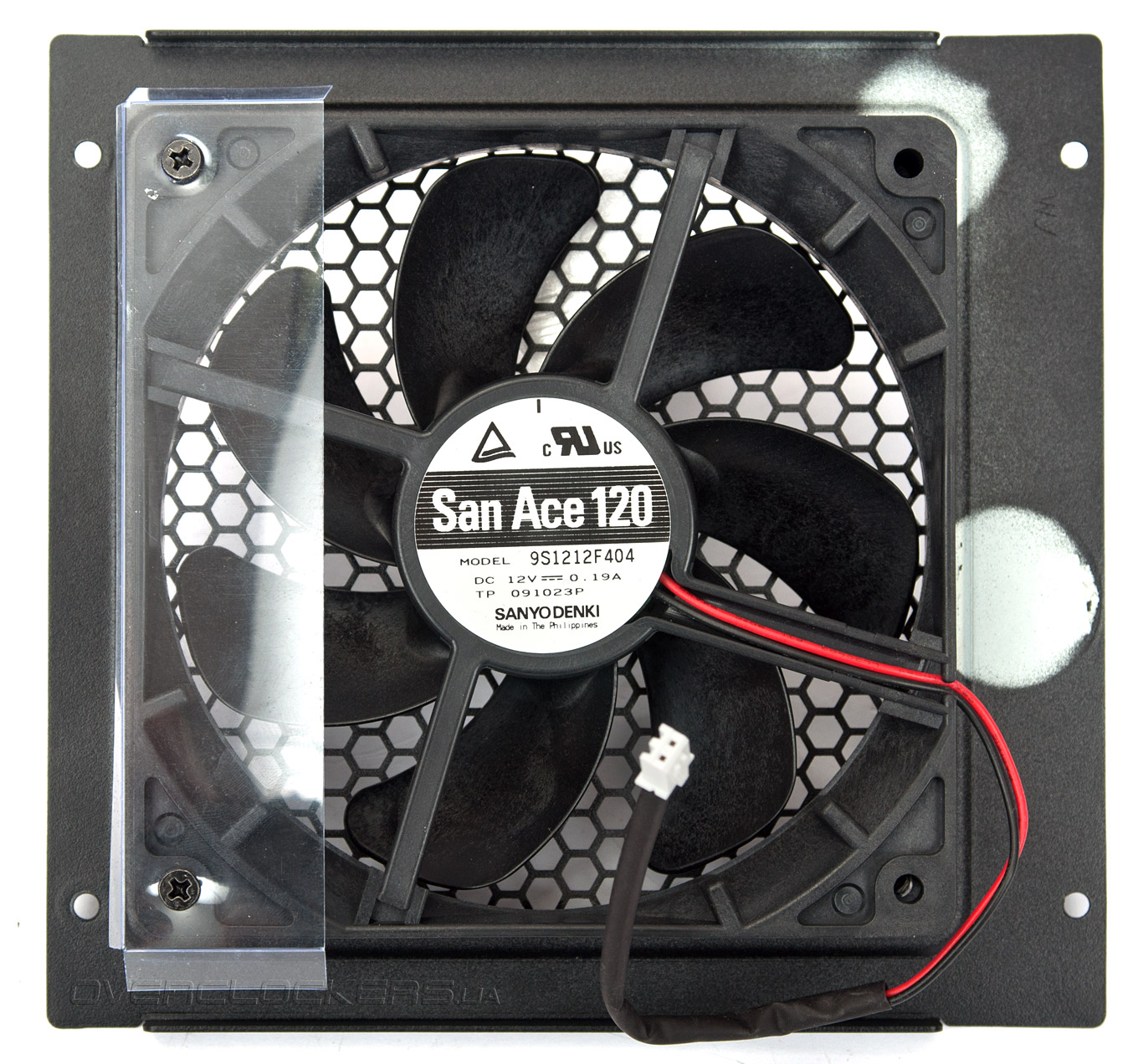

Несмотря на отличные компоненты, при высокой нагрузке на блок питания охлаждение им все же необходимо. Для этих целей используется вентилятор 9S1212F404 серии San Ace 120 от Sanyo, подключаемый по двухконтактной схеме.

Seasonic X-850 (SS-850KM)

Работает он так же тихо, как и во всех блоках Seasonic линейки X. При малой нагрузке на блок вентилятор не крутится вообще, а с ростом уровня энергопотребления компонентами системы после 20% отметки начинает медленно вращаться. По заверению производителя, издаваемый шум при этом составляет около 16 дБ, т.е. в наших городских условиях на расстоянии около метра его отличить будет тяжело. После достижения 50% нагрузки скорость вращения крыльчатки медленно растет, но уровень шума по-прежнему остается не высоким.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания Seasonic SS-850KM осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в полноэкранном режиме в разрешении 1680x1050, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9-10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт PF
Режим Idle Burn Idle Burn Idle Burn Idle Burn Idle Burn
Seasonic SS-850KM 3,42 (+3,6%) 3,42 (+3,6%) 5,05 (+1%) 5,05 (+1%) 12,2 (1,6%) 12,12 (+1%) 286 (~250) 1059 (~930) 0,95 0,98

Результаты отличные, напряжения все в пределах нормы, даже с небольшой перегрузкой ватт так в 80. Учитывая отличный запас прочности блоков питания Seasonic X-серии, вряд ли для модели SS-850KM будет помехой и один киловатт.

В качестве бонуса предлагаем вашему вниманию графики пульсаций на различных линиях блока Seasonic X-850.

Пульсации Seasonic X-850 (SS-850KM)

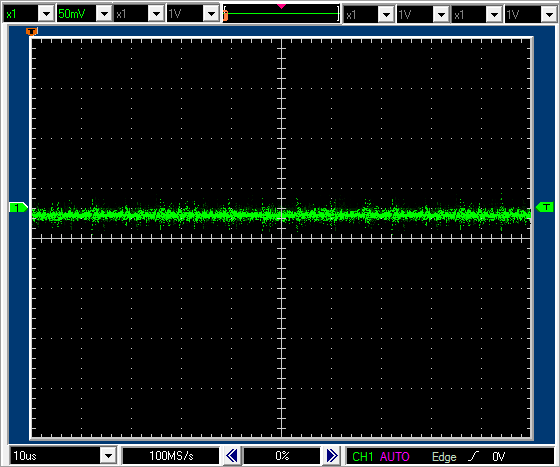

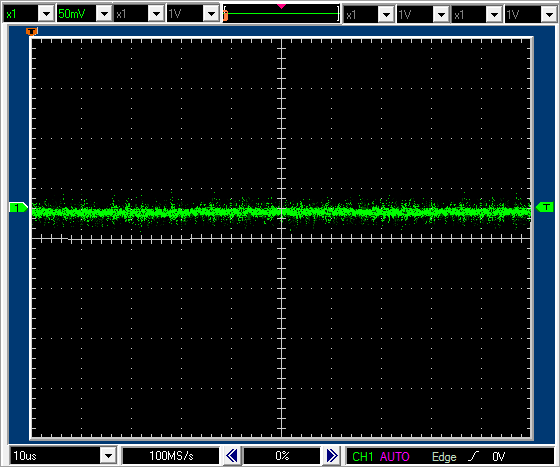

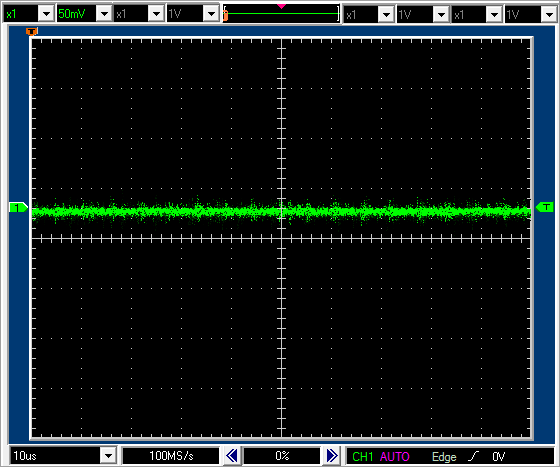

Пульсации на линии +12

Пульсации Seasonic X-850 (SS-850KM)
Пульсации на линии +5 В

Пульсации Seasonic X-850 (SS-850KM)
Пульсации на линии +3,3 В


Выводы

Блоки питания Sea Sonic Electronics серии X качественные и надежные решения, и данный факт трудно оспаривать. Основные их отличия: стабильные характеристики, умеренный шум и хороший запас мощности. Но и стоимость таких решений не маленькая — вряд ли экономный пользователь сможет себе позволить высококлассное устройство за 200—300 долларов. Скорее, это удел энтузиастов, отдающих предпочтение качественному «железу».

Блок питания SS-850KM выполнен на отлично, поставляется с большим количеством кабелей и аксессуаров. Его мощности будет достаточно для постройки производительной игровой системы, которая в перерывах между сетевыми баталиями не будет донимать своим уровнем шума. Его цена почти на 50 долларов выше, чем у 760-ваттной модели той же серии, но зато официально гарантирует высокую мощность.

Seasonic X-850 (SS-850KM) Выбор редакции: лучшее качество



Тестовое оборудование было предоставлено следующими компаниями:
  • ASUS — видеокарта ASUS ENGTX295/2DI/1792MD3/A и материнская плата ASUS P6T7 WS SuperComputer;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975 EE;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • Syntex — блоки питания Seasonic X-850 (SS-850KM).
