Тишина любой ценой! Блоки питания Seasonic X-400 и X-460 серии Fanless

В одном из прошлых обзоров блоков питания обновленной серии X компании Sea Sonic Electronics, мы упоминали о маломощных решениях той же линейки, оснащенных пассивным охлаждением. На данный момент времени подобные продукты в ассортименте производителей встречаются крайне редко. Как правило, они не отличаются большой выходной мощностью, ограничиваясь нагрузкой в 350—450 ватт, чего вполне достаточно для питания систем средней производительности. Например, тех же HTPC или неттопов. Не в меньшей мере в них могут заинтересоваться любители тишины, моддеры или же пользователи, в сферу своей деятельности, требующие беззвучной работы ПК.

Конструктивно такие устройства отличаются от продуктов с вентилятором более перфорированным корпусом для лучшей конвекции и массивными радиаторами, охлаждающими силовые элементы. Встречаются модели, у которых одна или несколько стенок корпуса являются радиаторами (или же оснащена радиаторами, немного вынесенными из самого корпуса) с небольшими ребрами, увеличивающими теплоотдачу. Вес подобных решений отнюдь не маленький, а стоимость еще выше и сравнима с обычными устройствами в полтора раза большей мощностью. Но тех, кого волнует уровень шума, это вряд ли остановит.

Естественно, блоки питания Seasonic, о которых пойдет речь, не из дешевых. Отчасти это объясняется тем, что в их схемотехнике используются современные наработки, такие как резонансный преобразователь в высоковольтной части и синхронный выпрямитель в низковольтной с DC-DC преобразователями. Все это серьезно сказывается на повышении КПД устройства, его экономичности и снижении степени нагрева. К слову, лишь компания FSP представила продукты с аналогичными характеристиками за умеренную стоимость, но пока с активным охлаждением. Также не стоит забывать о компонентах, используемых в блоках серии X от Sea Sonic Electronics, способных работать в жестких условиях — в таком случае, ни о какой дешевизне речи быть не может.


Seasonic X-400 Fanless (SS-400FL)

Итак, в рамках данного обзора мы рассмотрим два блока питания Seasonic линейки Fanless: X-400 и X-460. Начнем, пожалуй, с младшей модели.

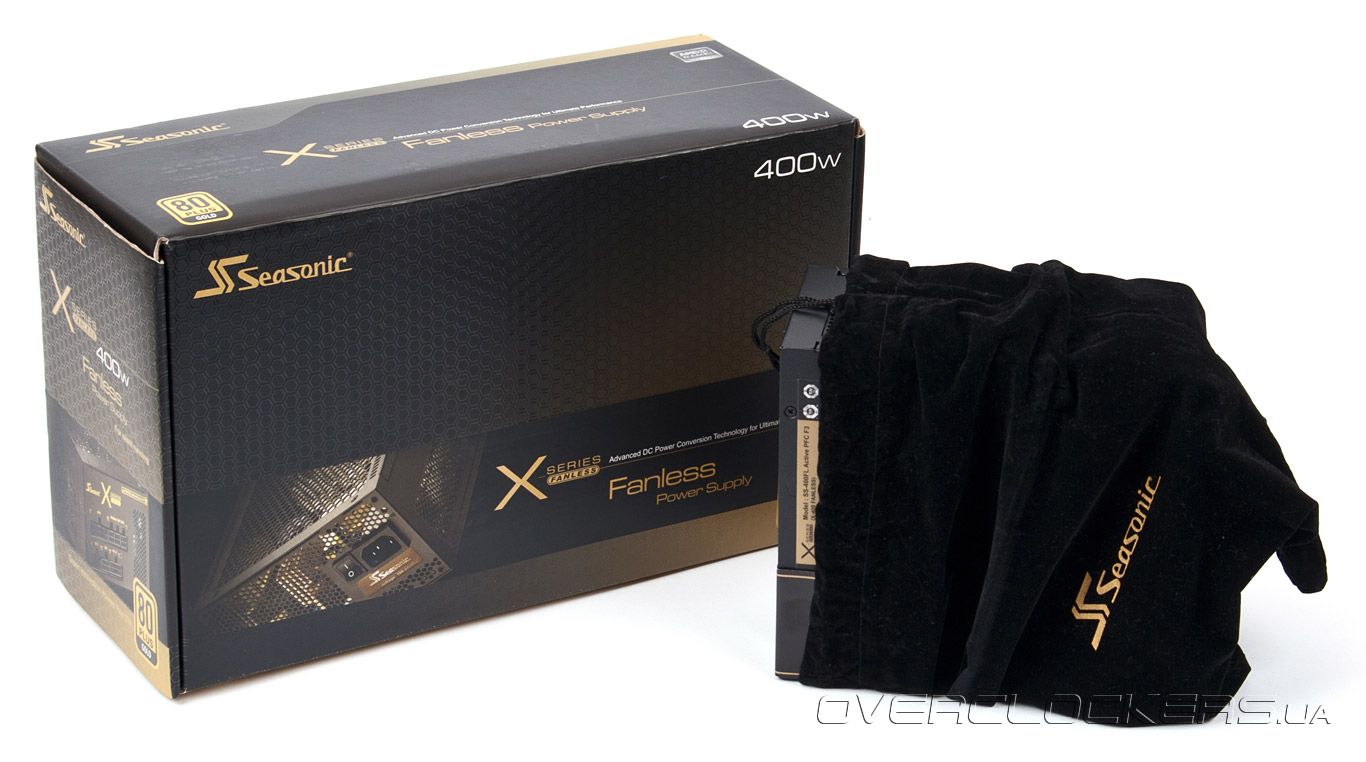

Блок поставляется в продолговатой черной коробке с надписями и графическими элементами желто-коричневого цвета. Дабы пользователь не думал, что зря потратил деньги, устройство бережно упаковано в велюровый мешочек.

Seasonic SS-400FL (X-400)

На обратной стороне упаковки описаны особенности блока питания, включая соответствие стандарту 80 Plus Gold. Напомним, что он подразумевает КПД блоков на уровне не мене 88 процентов при 20 и 100% нагрузках, и не менее 92% при 50-процентной нагрузке.

Seasonic SS-400FL (X-400)

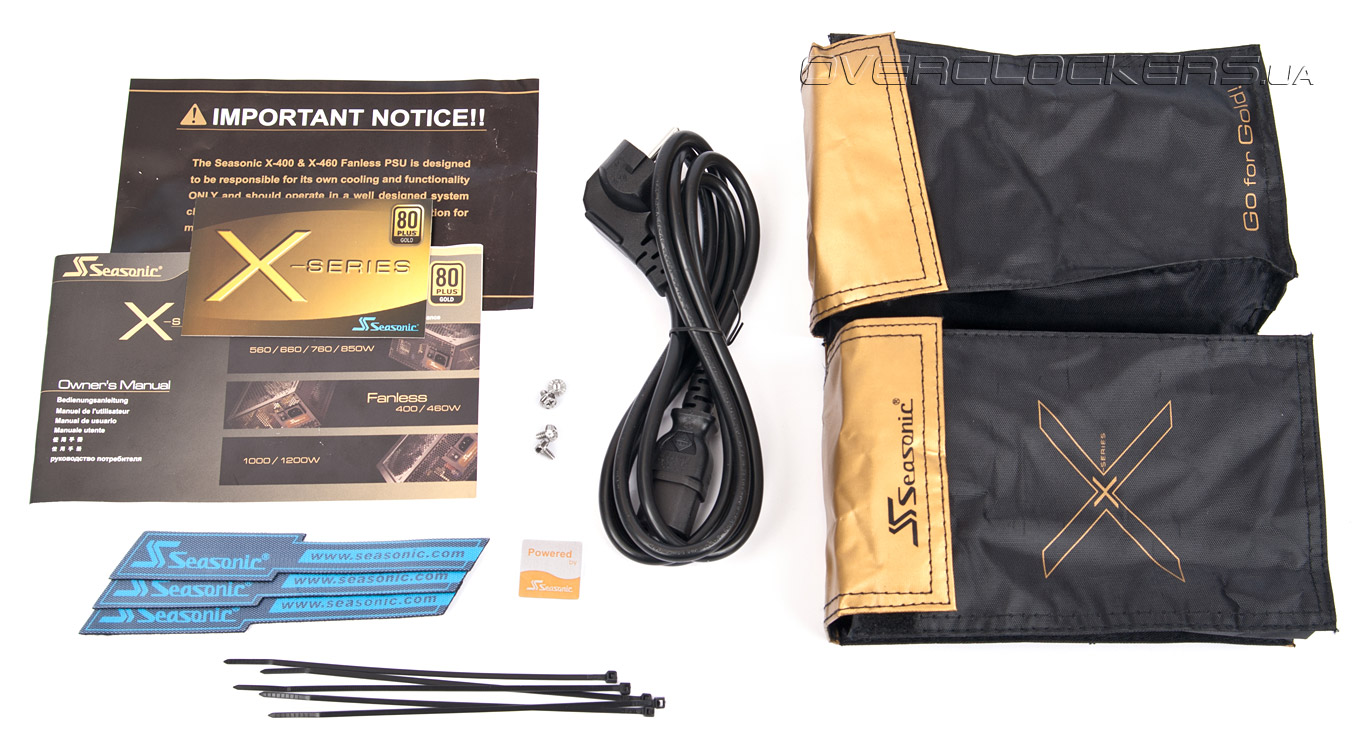

В комплекте с Seasonic SS-400FL пользователь обнаружит инструкцию, листовку с предупреждением, два набора стяжек (нейлоновые и липучки), монтажные винты, наклейку с логотипом компании, силовой кабель и набор кабелей в чехле.

Seasonic SS-400FL (X-400)

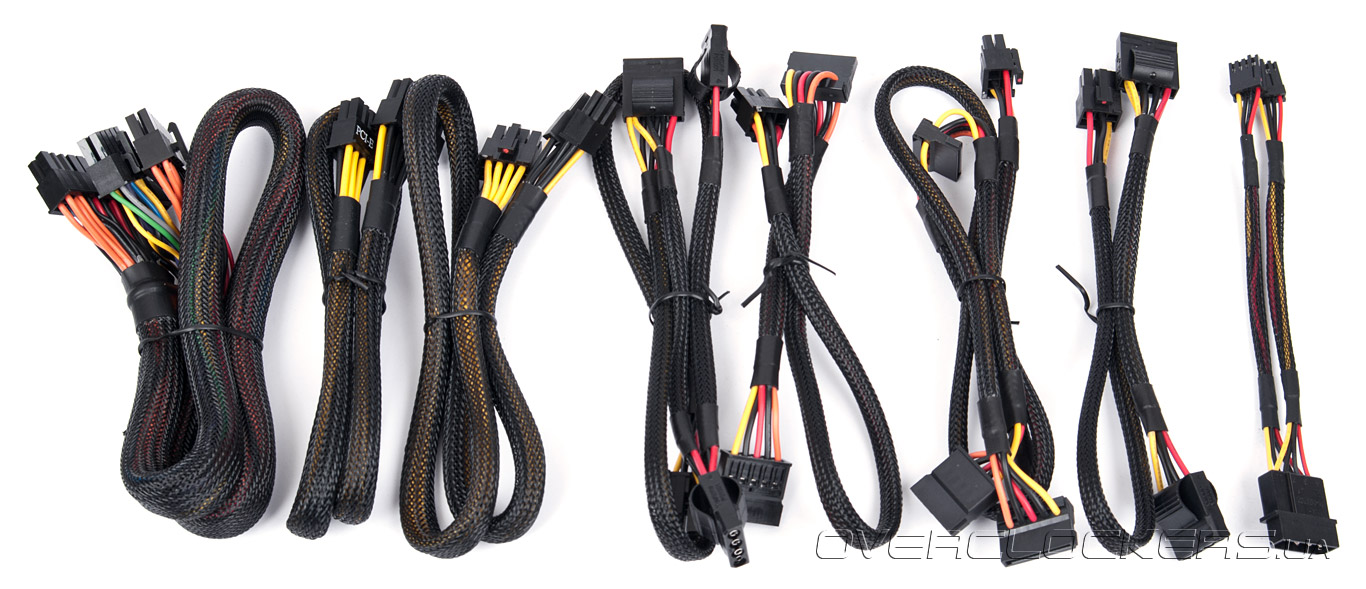

Блоки питания X-серии имеют полностью модульную конструкцию и рассматриваемая модель не исключение. Список шнуров следующий:
  • один с разъемом ATX 24-pin (длина 60 см);
  • один с 8-контактным (4+4) EPS12V (65 см);
  • один с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • один с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
Seasonic SS-400FL (X-400)

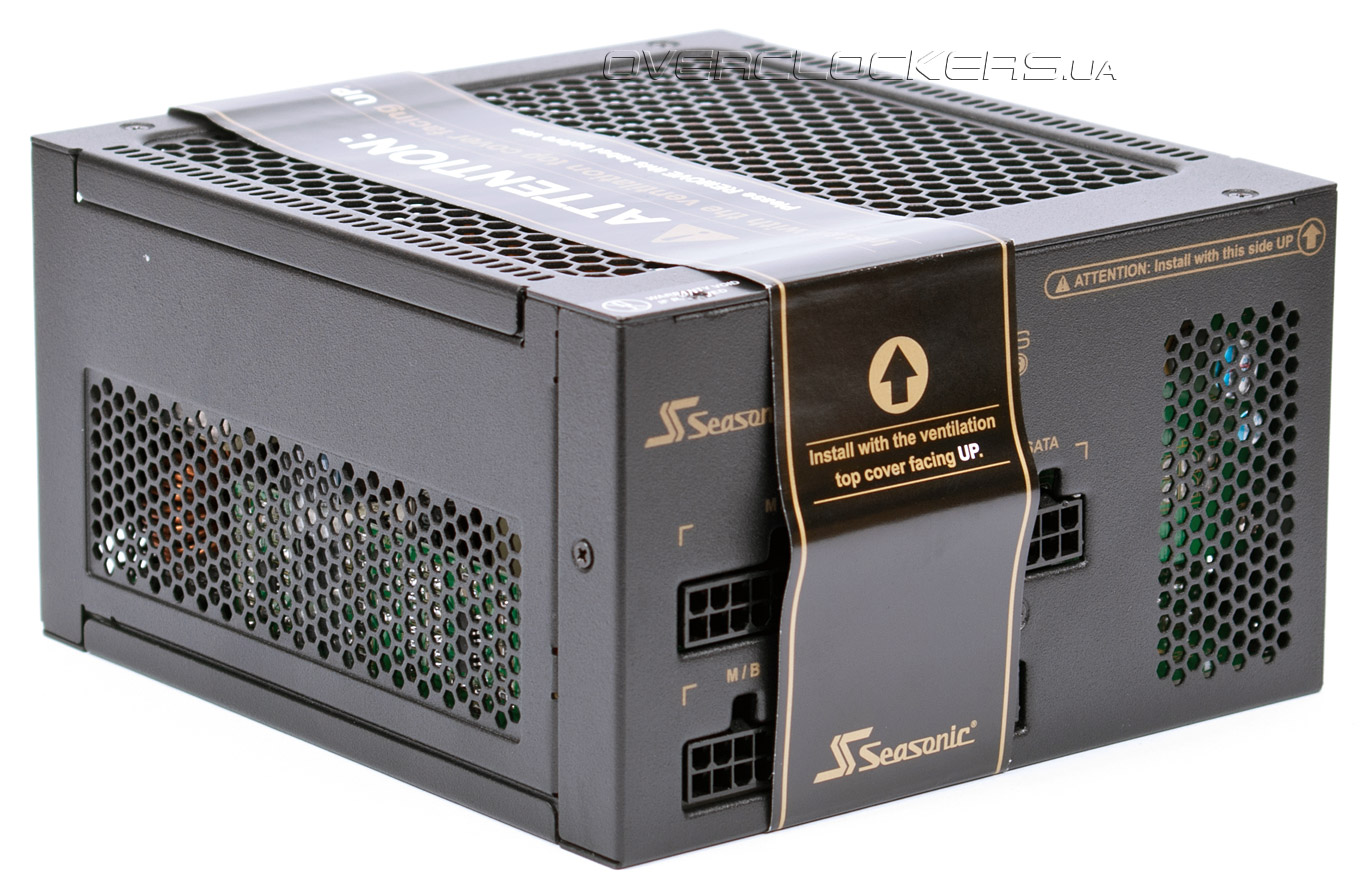

Учитывая безвентиляторную конструкцию, к установке устройства предъявляются жесткие требования — X-400 обязательно должен располагаться решеткой вверх, о чем красноречиво предупреждает надпись на бумажке-обертке (которую следует снять) и самом блоке.

Seasonic SS-400FL (X-400)

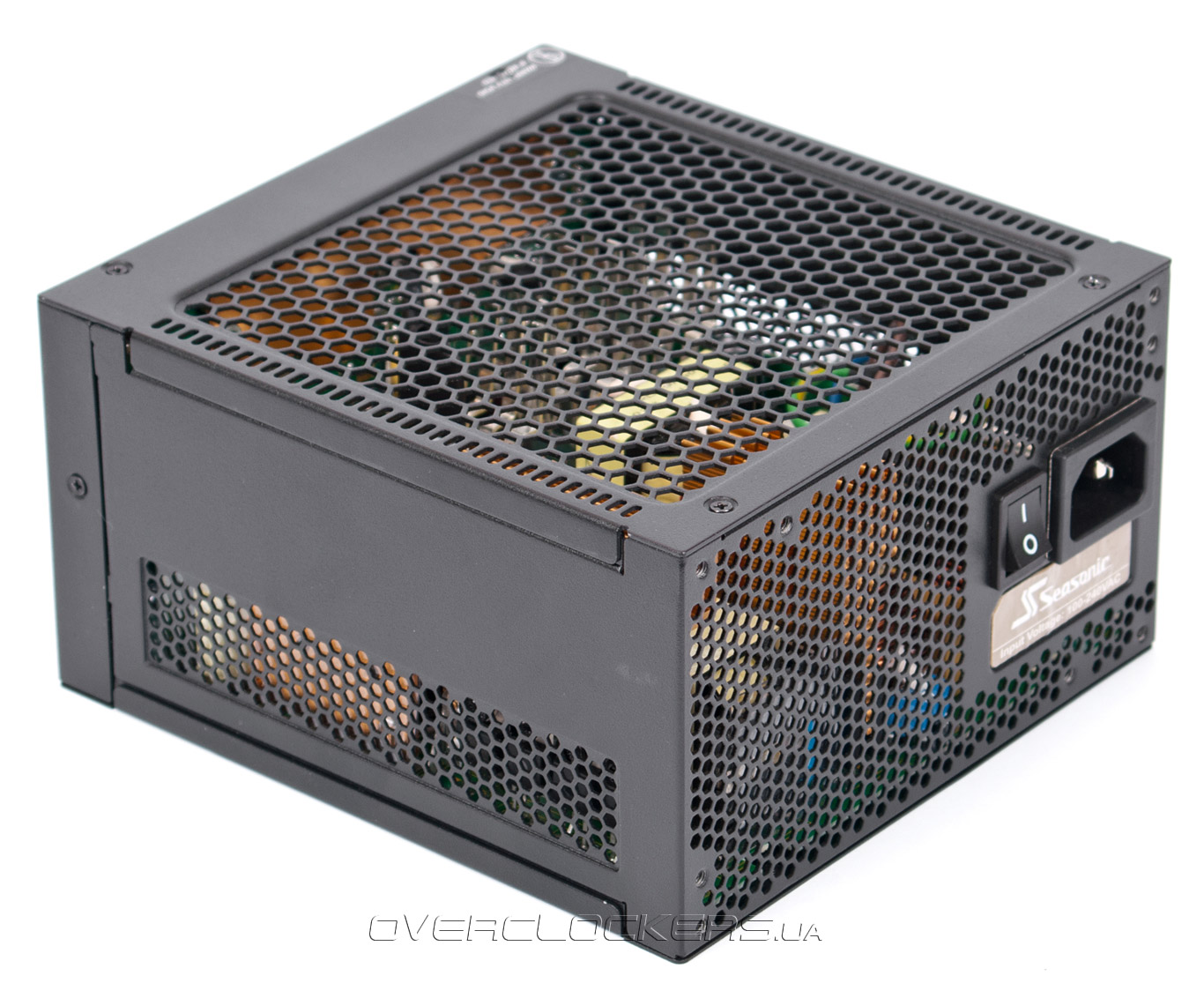

Внешне устройство выглядит почти так же, как и рассмотренные ранее модели X-660 и X-760, за исключением обильной перфорации и отсутствия вентилятора на крышке.

Seasonic SS-400FL (X-400)

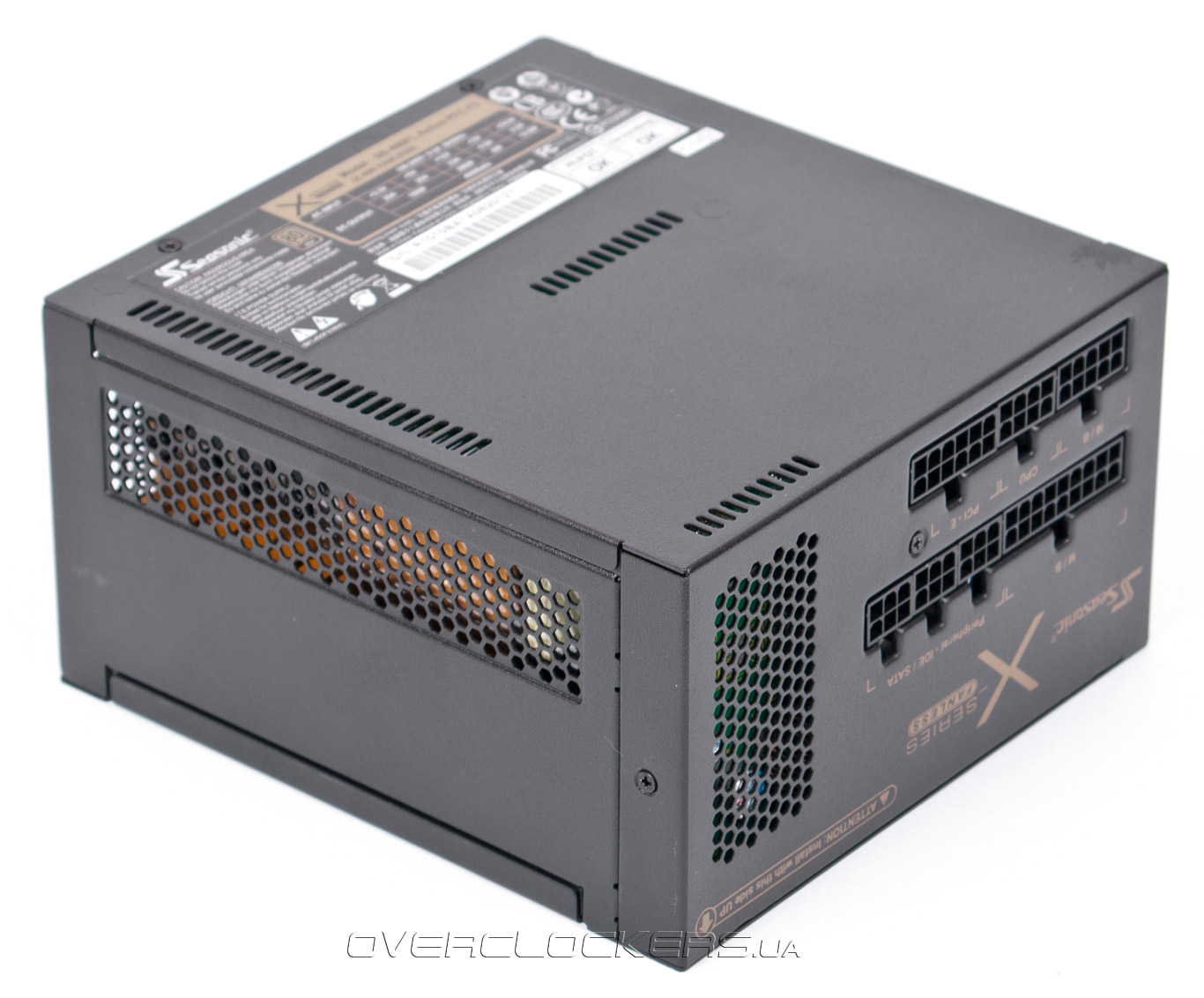

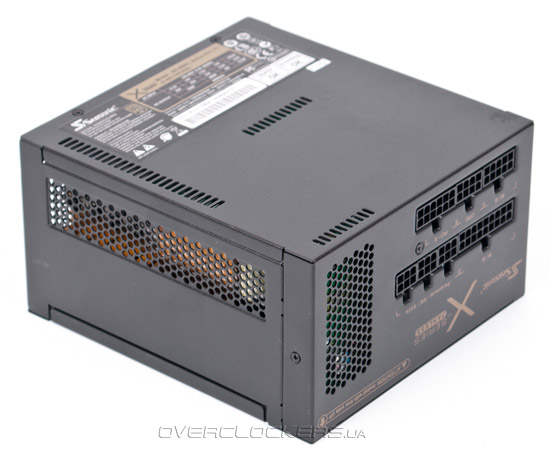

Отверстия в виде сот и обычных щелей есть повсюду, где они беспрепятственно могут пропускать воздух при конвекции.

Seasonic SS-400FL (X-400)

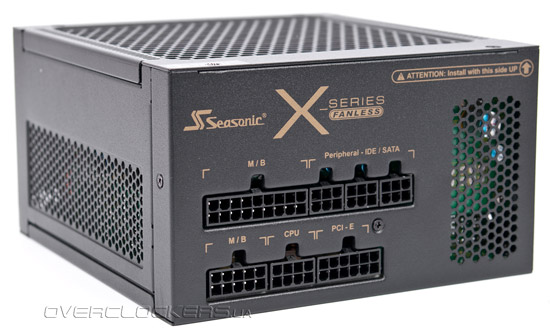

На внешней стенке блока расположен сетевой разъем и выключатель, на внутренней — относительно небольшой набор разъемов для подключения кабелей. Нижний ряд напрямую соединяется с 12-вольтовым преобразователем и рассчитан на мощных потребителей, таких как процессор, видеокарты и материнская плата. Верхний ряд позволяет подключить периферийные устройства и системную плату (на нее подается напряжение с низковольтных каналов). По сравнению с мощными решениями линейки X, устройства с пассивным охлаждением лишились одного разъема для видеокарт и пары для периферии, что обусловлено небольшой выходной мощностью блоков питания. Даже обычные продукты с активной СО и такими характеристиками редко способны запитать более одной производительной видеокарты, так что в этом нет ничего удивительного.

Seasonic SS-400FL (X-400)

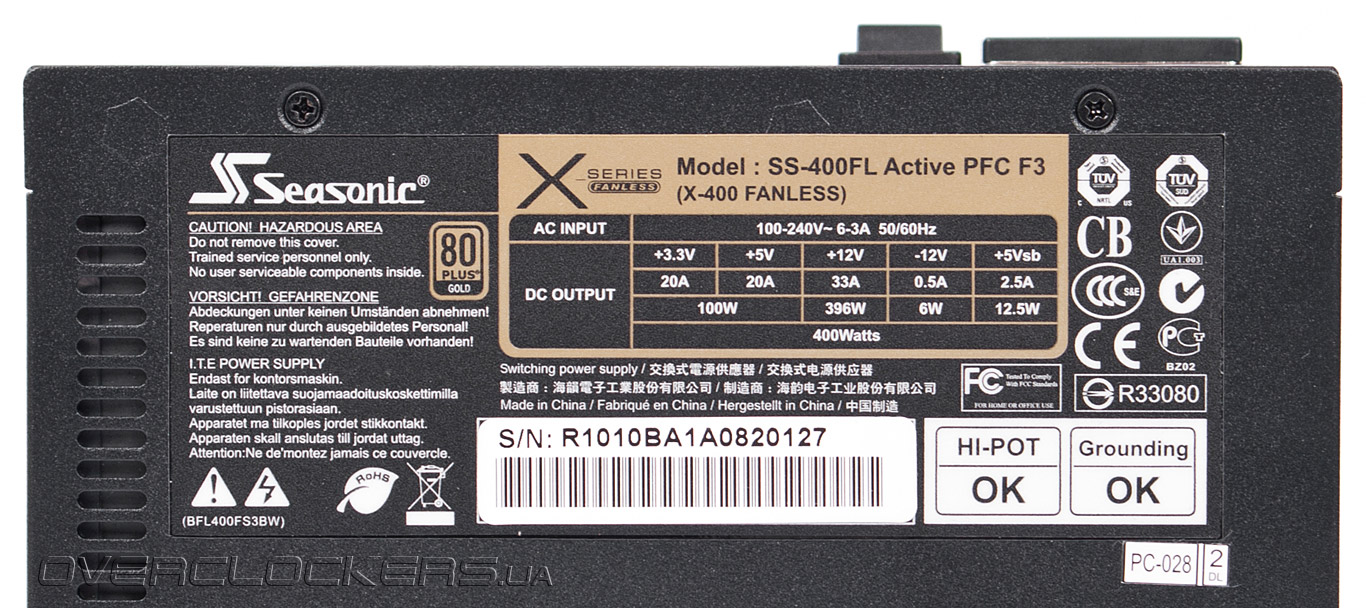

Что касается характеристик SS-400FL, то, несмотря на свою конструкцию, тут все вполне стандартно. Суммарная мощность +3,3 и +5 вольтовых каналов равна 100 ваттам, чего вполне достаточно для современных систем, а линия +12V без проблем может отдать до 396 Вт — это уже практически номинал блока питания.

Seasonic SS-400FL (X-400)

В остальном — ничего особенного. Имеется активный PFC и поддержка работы в широком диапазоне сетевого напряжения, различные защиты и пр.

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 20 20 33 0,5 2,5
Комбинированная мощность, Вт 100 396 6 12,5
Общая мощность, Вт 400

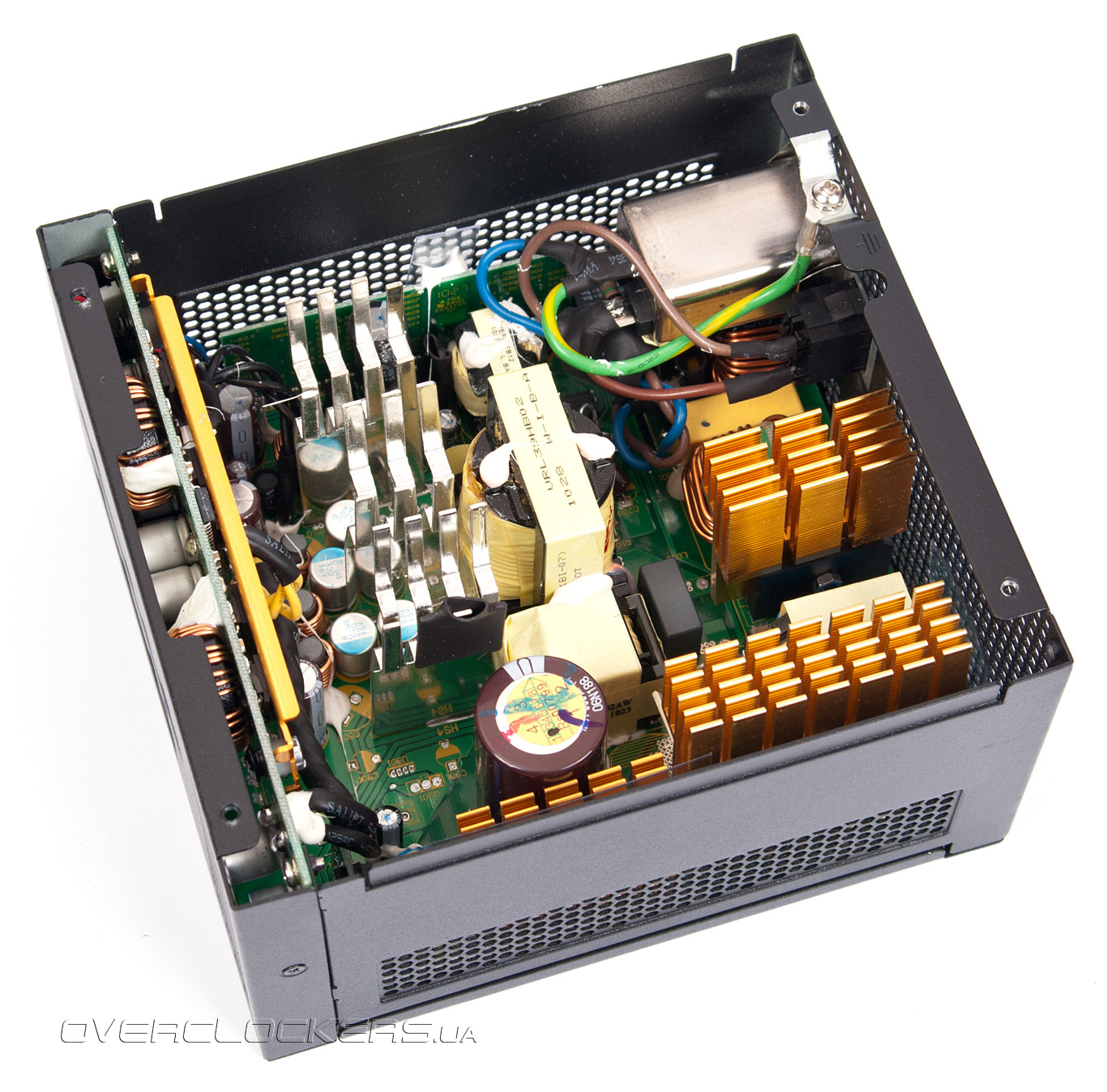

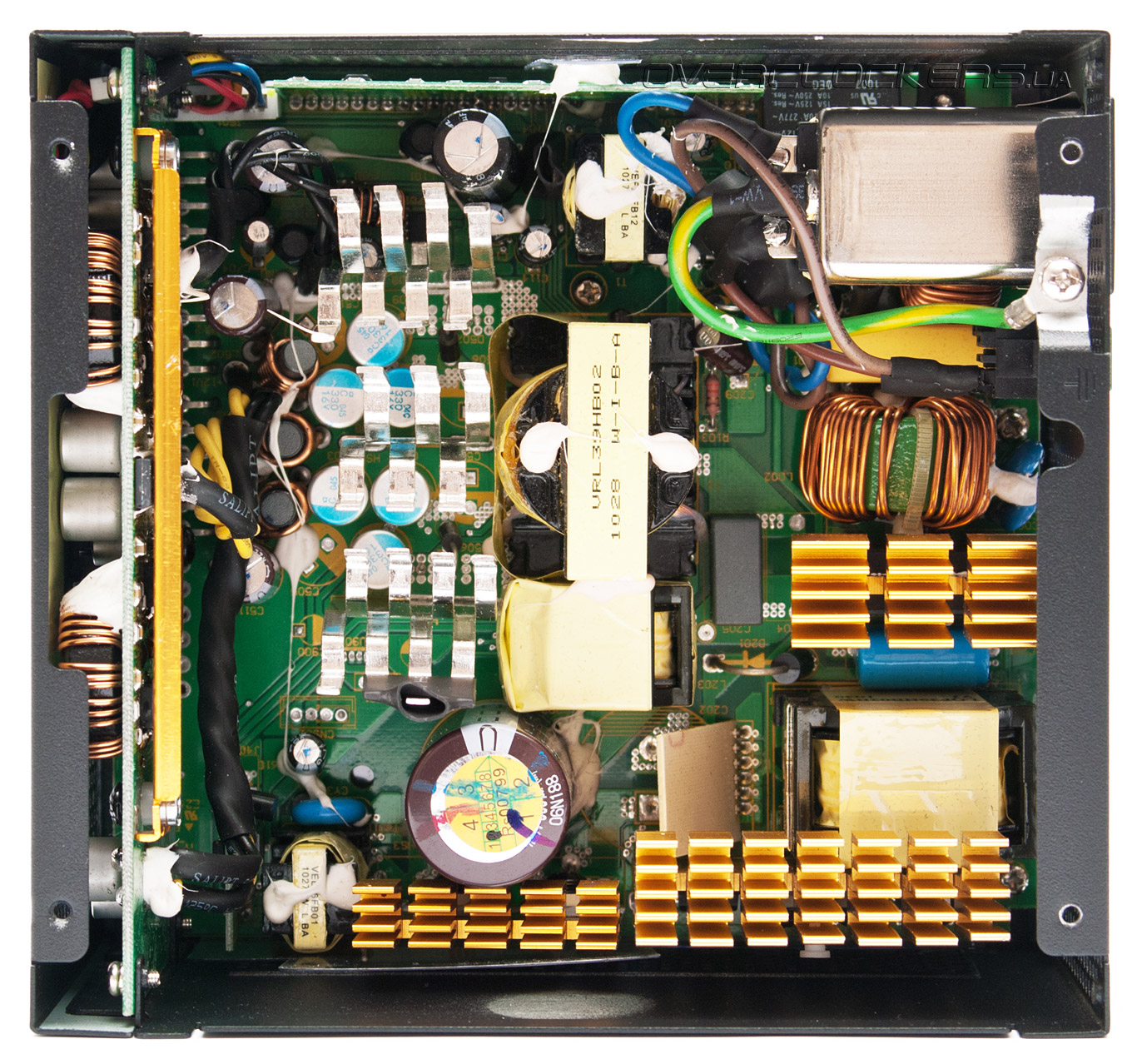

Теперь перейдем к внутреннему строению. Как и следовало ожидать, производитель не стал разрабатывать что-то новое, а остановился на той же удачной схемотехнике, используемой в старших блоках X-серии.

Seasonic SS-400FL (X-400) Seasonic SS-400FL (X-400)

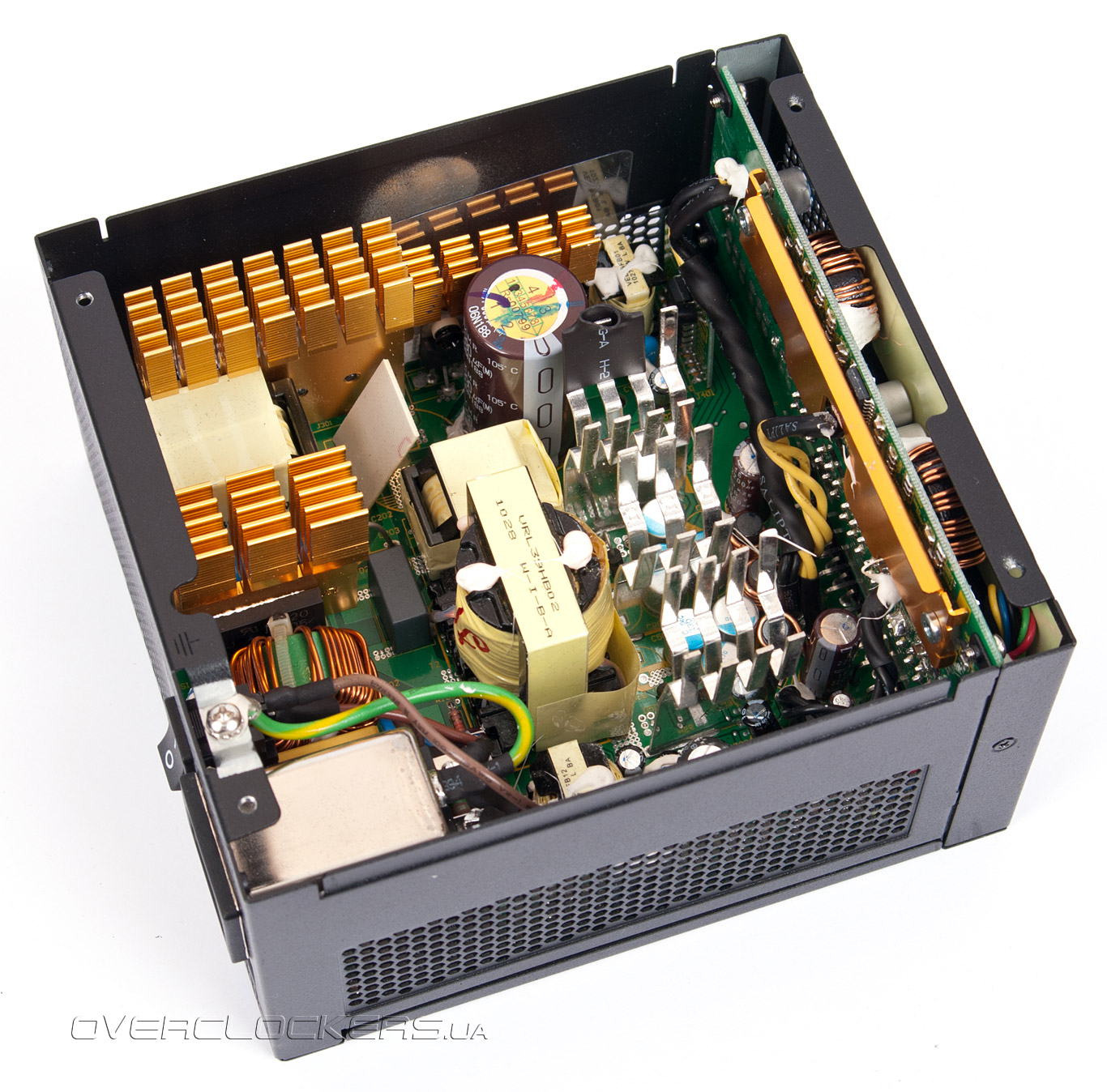

Внеся небольшие коррективы для снижения выходной мощности и повышения теплоотдачи сильногреющихся компонентов, инженеры компании также отдали предпочтение плате от мощных устройств. В этом нет ничего удивительного, ведь продукты последнего поколения отлично себя зарекомендовали как надежные и экономичные решения, выдерживающие жесткие условия работы, особенно, когда система охлаждения долгое время работает в пассивном режиме.

Seasonic SS-400FL (X-400)

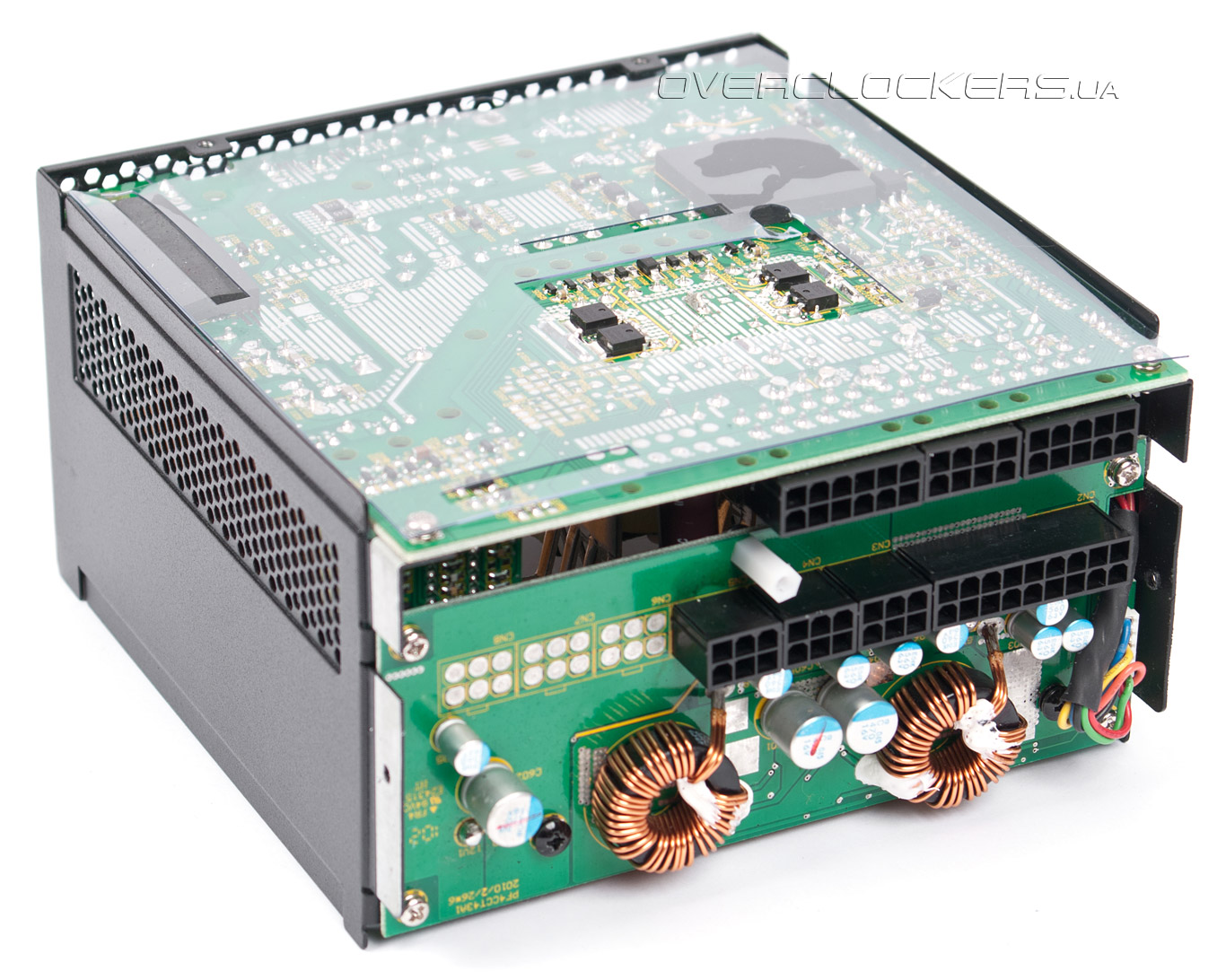

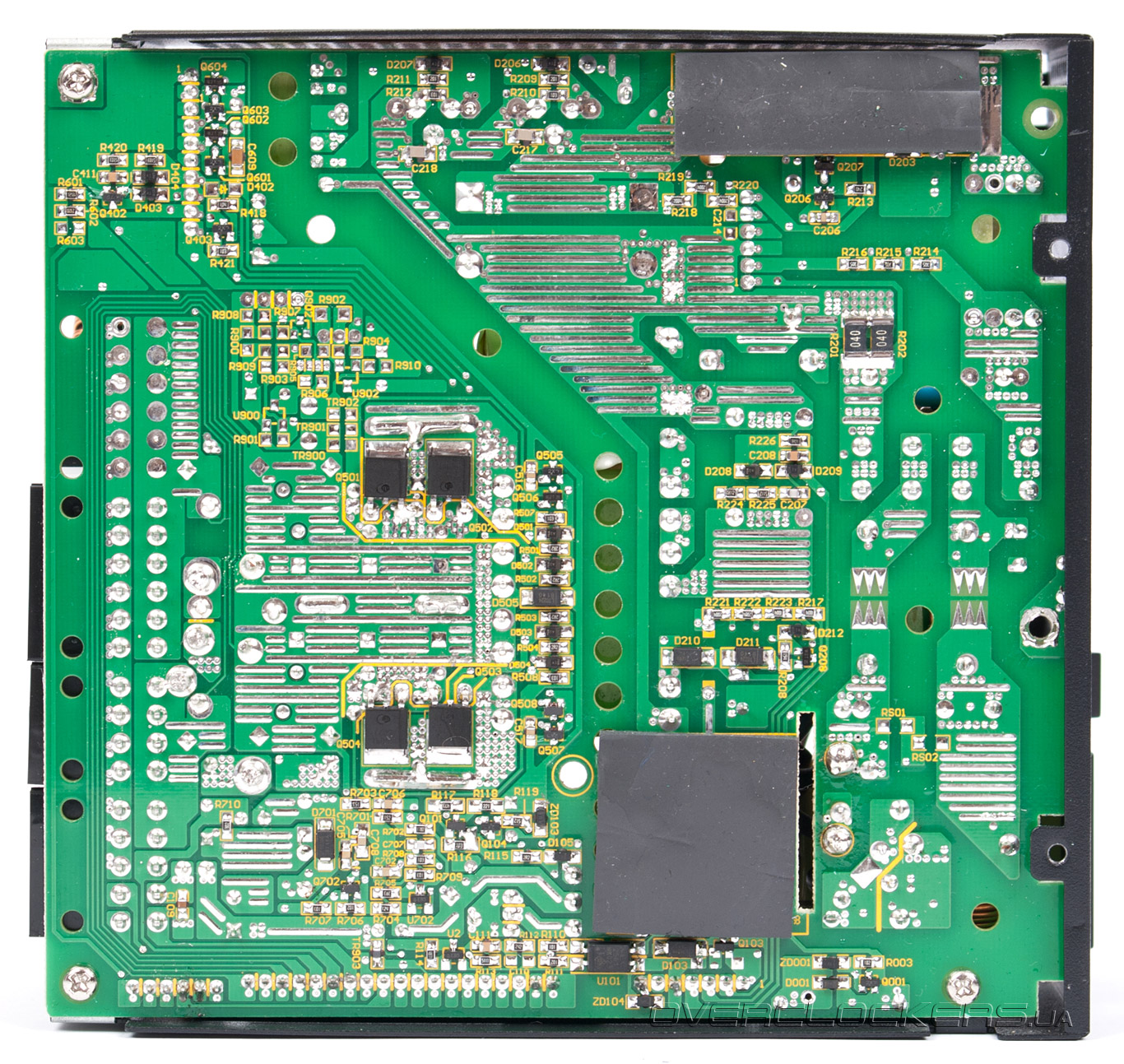

Не меньшую лепту в охлаждение устройства вносил и сам корпус, тепло к которому через термопрокладки передавалось от транзисторов 12-вольтового преобразователя и остальных элементов, расположенных на обратной стороне печатной платы. В X-400 Fanless используется тот же принцип, только добавилась еще одна термопрокладка.

Seasonic SS-400FL (X-400)

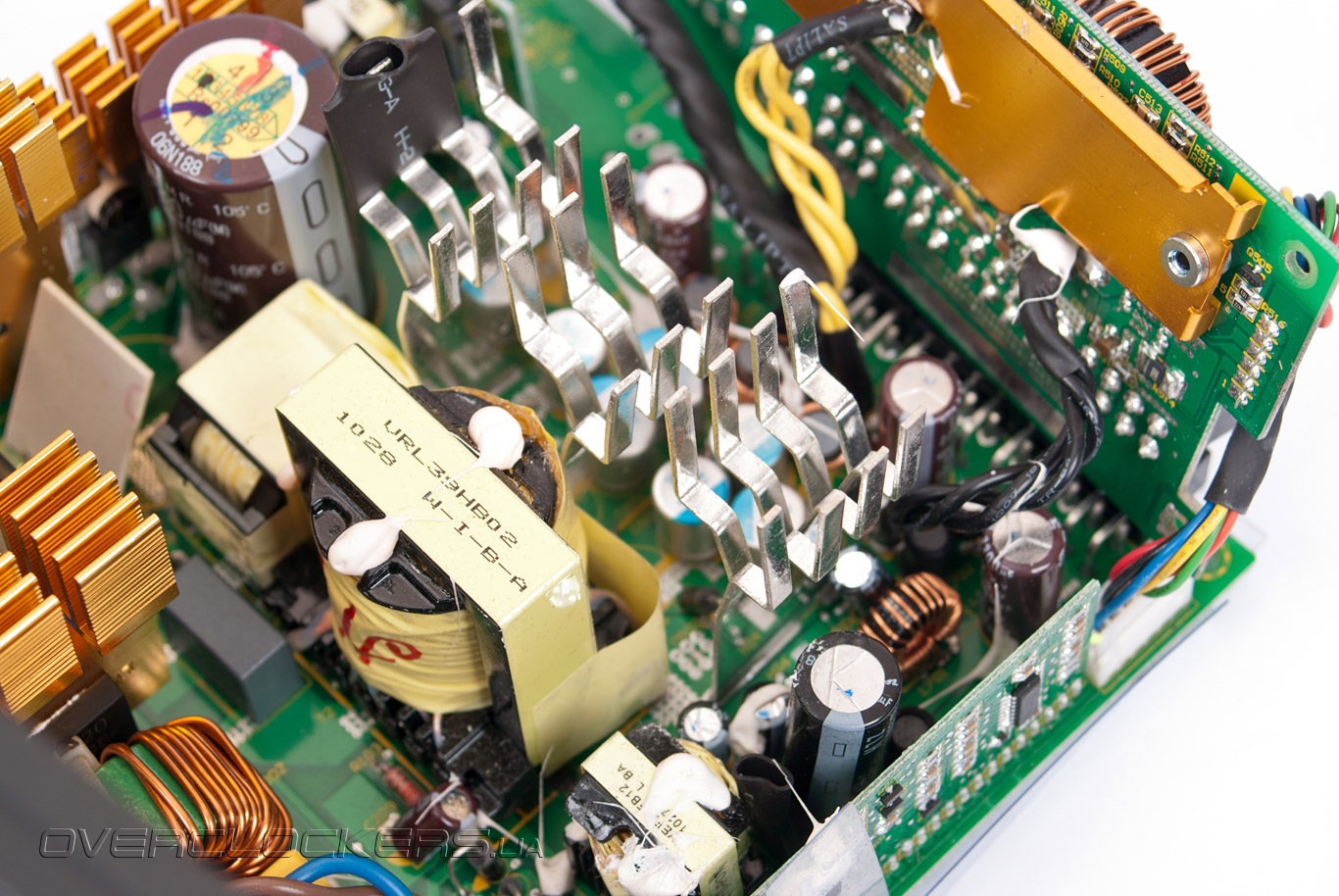

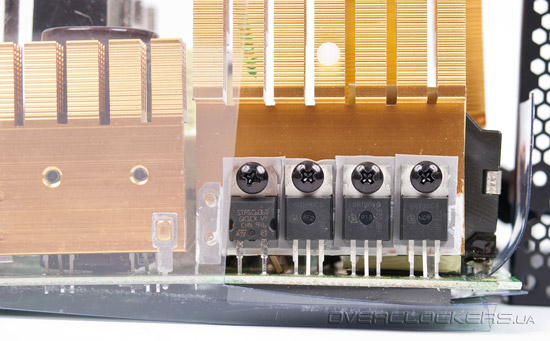

Кроме того, для повышения теплоотдачи увеличились в габаритах радиаторы диодных мостов (GBJ1506) и транзисторов APFC (IPP60R190C6). Ключевые MOSFET (IPP60R190C6) охлаждаются тем же небольшим радиатором, что и у моделей X-660 и X-760.

Seasonic SS-400FL (X-400)

Радиаторы, охлаждающие печатную плату в месте распаянных транзисторов (IPD036N04L) 12-вольтового преобразователя остались прежних размеров. Учитывая площадь корпуса, к стенке которого передается тепло от элементов, их вполне достаточно.

Seasonic SS-400FL (X-400)

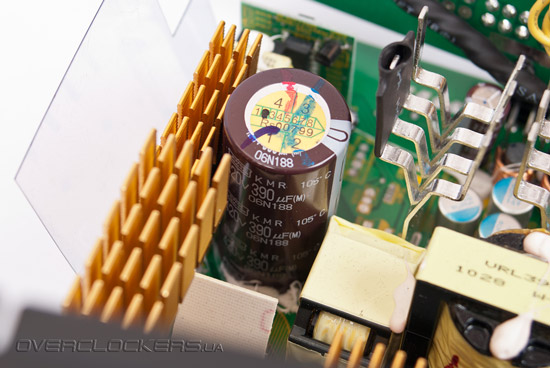

Так как мощность блока небольшая, в качестве высоковольтной емкости используется один конденсатор номиналом 390 мкФ х 420 В (такой же используется в паре с 330 мкФ х 420 В у X-760) серии KMR компании Nippon Chemi-Con.

Seasonic SS-400FL (X-400)

Контроллеры, отвечающие за активную коррекцию мощности (NCP1654) и резонансную схему (CM6901) расположены на все тех же отдельных платках возле радиаторов силовых транзисторов. Такой подход позволил компактно разместить элементы внутри блока, хотя и не так, как у решений FSP Aurum, использующих минимум компонентов.

Качество сборки платы отменное, придраться просто не к чему. Но в этом плане продукты Seasonic всегда славились идеальным исполнением.

Seasonic SS-400FL (X-400)

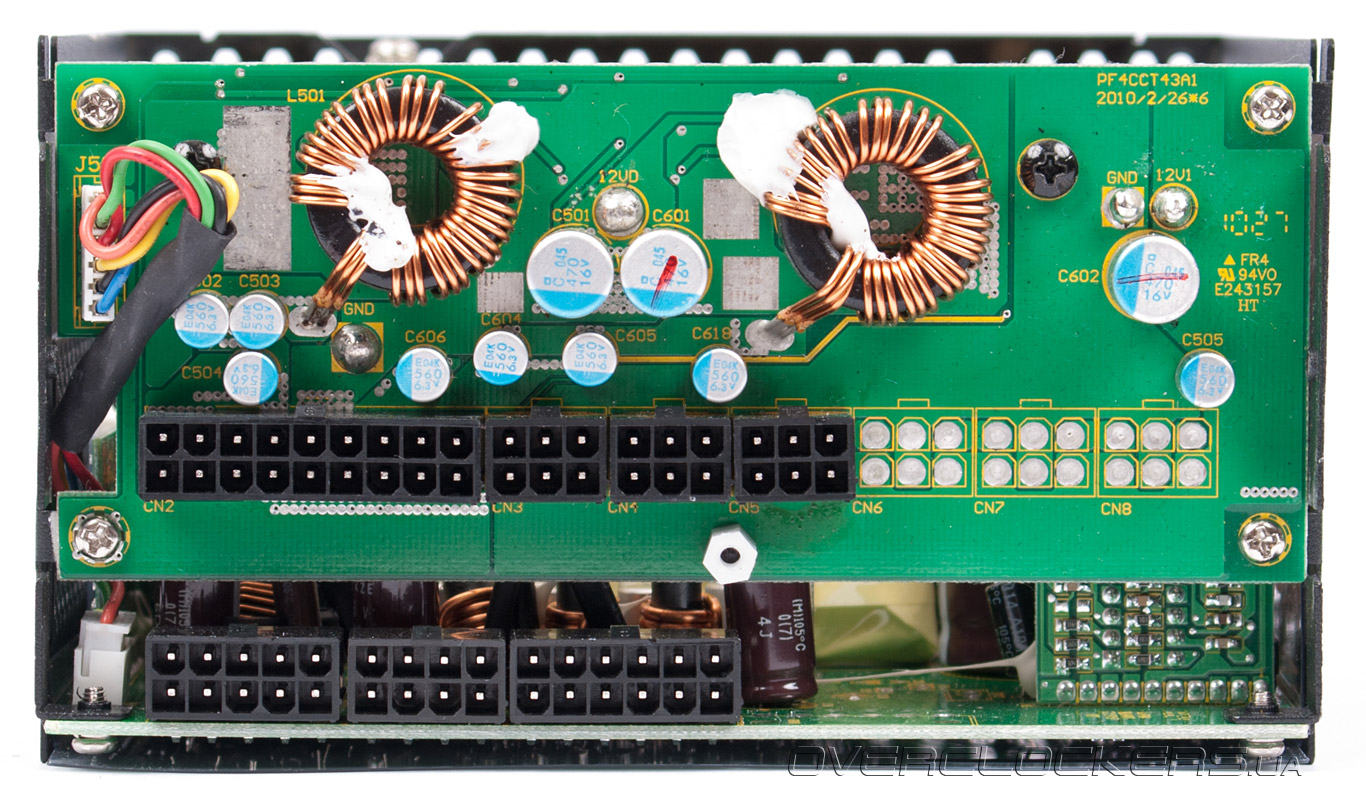

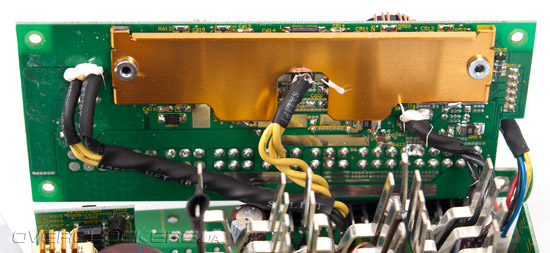

Выпрямители DC-DC для линий +3,3V и +5V, преобразующие 12 вольт в необходимые напряжения, распаяны на отдельной плате. Такая же плата используется во всех обновленных блоках линейки X, но в нашем случае комбинированная выходная мощность уменьшена со 128 до 100 ватт, а транзисторы (IPD060N03L) с ШИМ-контроллером (APW7159) оснащены алюминиевым радиатором в виде обычной пластины.

Seasonic SS-400FL (X-400)

Как и в основном выпрямителе, здесь используются конденсаторы с твердым электролитом.

Seasonic SS-400FL (X-400)

Остальные емкости в блоке питания серии KZH производства Chemi-Con, плюс несколько компании Rubycon.

С противоположной стороны от ключевых транзисторов вдоль стенки Seasonic SS-400FL расположена платка с чипом мониторинга (PS223), отвечающего за защиту блока от перегрузок, перенапряжения и т.п. Разъем для подключения вентилятора на основной плате не распаян.
