Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 970 4GB Ultra

Уже давно компания Inno3D при производстве усовершенствованных версий топовых видеокарт действует по простому сценарию — референсная плата плюс мощный кулер от Arctic Cooling. Такая схема всегда работала отлично, и по температурно-шумовых характеристикам Inno3D iChill всегда числились в числе лучших. Само же охлаждение из поколения в поколение не менялось, даже внешний дизайн не претерпевал особых трансформаций. Но с новыми GeForce GTX 970/980 нас решили удивить. Inno3D iChill GeForce GTX 970 4GB Ultra и Inno3D iChill GeForce GTX 980 4GB Ultra несут на себе обновленную модифицированную версию кулера увеличенного размера с четвертым дополнительным вентилятором. И прямо сейчас мы рассмотрим младшую модель этого необычного тандема.


Inno3D iChill GeForce GTX 970 4GB Ultra (C97U-1SDN-M5DNX)

Поставляется видеокарта в крупной глянцевой коробке. Внутри внешней упаковки скрывается еще одна картонная коробка, где карта зафиксирована в каркасе из вспененного полиэтилена

Inno3D iChill GeForce GTX 970 4GB Ultra

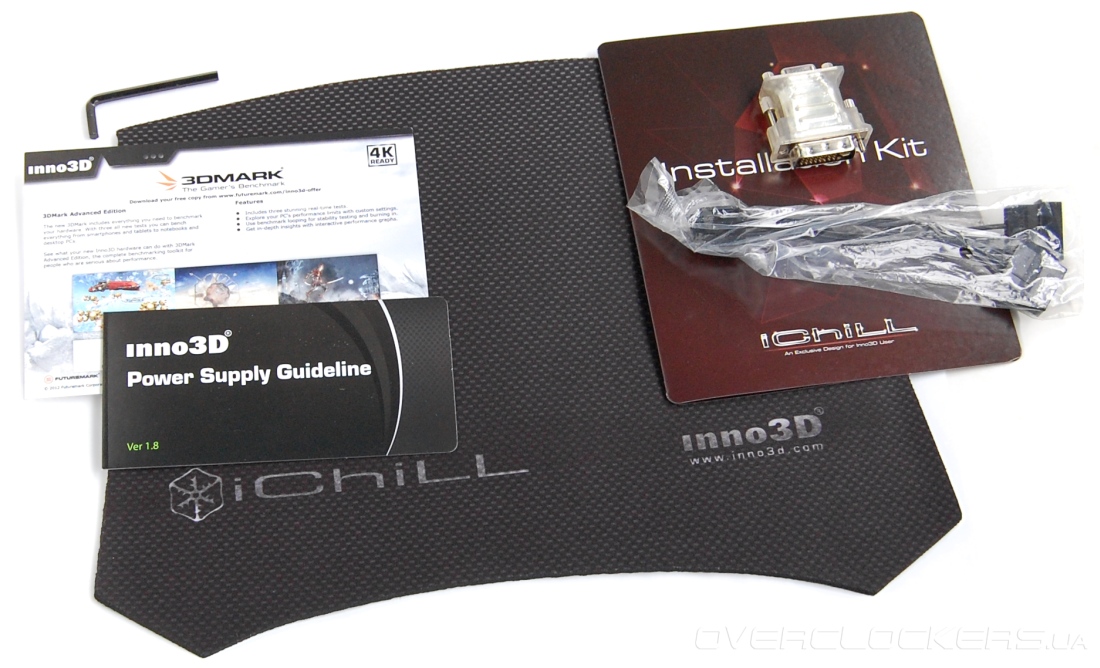

Вместе с iChill Ultra вы получаете следующий набор аксессуаров:
  • переходник DVI/D-Sub;
  • переходники питания с двух molex на PCI-E 6-pin;
  • регистрационный код 3DMark;
  • коврик для мышки;
  • шестигранный Г-образный ключ;
  • диск с программным обеспечением;
  • инструкция.
Inno3D iChill GeForce GTX 970 4GB Ultra

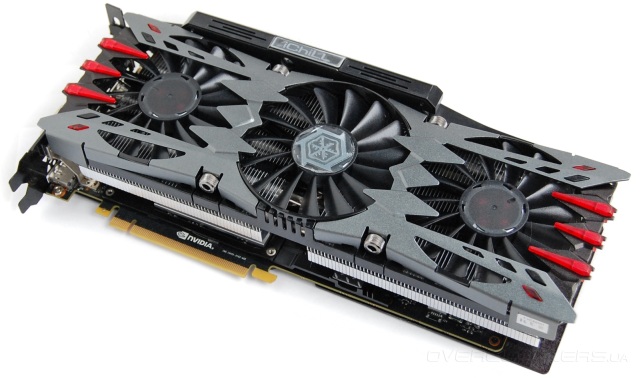

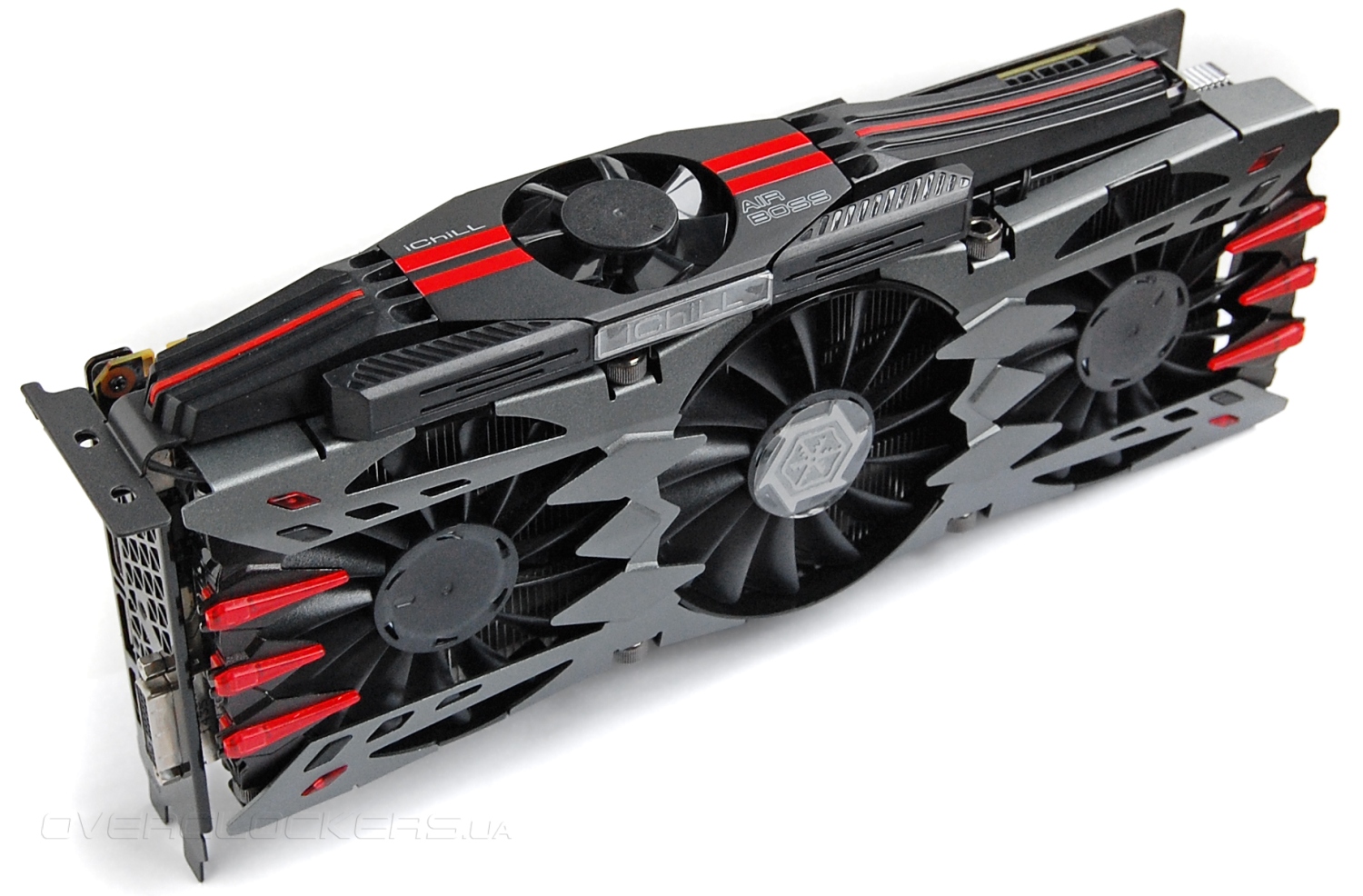

А вот и сама видеокарта. Общая длина 30 сантиметров, три слота расширения, четыре вентилятора и агрессивная стилистка кожуха с множеством зубцов. Выглядит броско, эффектно и монструозно.

Inno3D iChill GeForce GTX 970 4GB Ultra

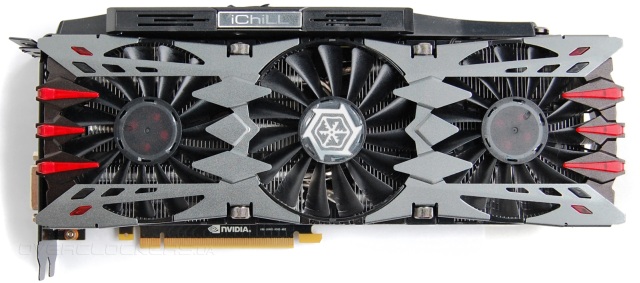

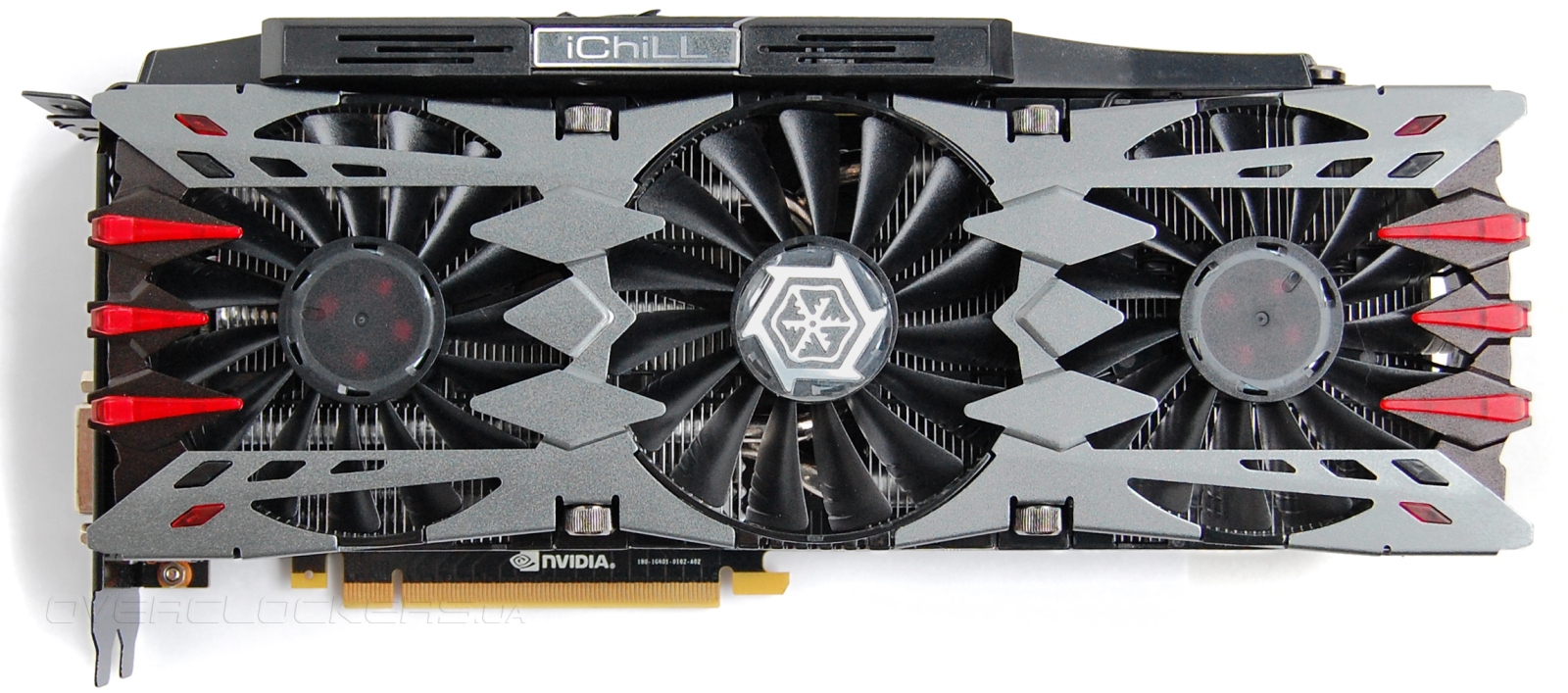

Лицевая сторона кулера закрыта металлическими пластинами с зубцами. По краям находятся аналогичные по форме красные зубцы с соответствующей подсветкой. Все эти декоративные элементы в значительной мере перекрывают боковые вентиляторы, что вызывает определенные вопросы, ведь такая конструкция создает препятствие для притока воздуха и снижает эффективность самих вентиляторов.

Inno3D iChill GeForce GTX 970 4GB Ultra

Металлические половинки кожуха фиксируются четырьмя крупными винтами, под которые и заготовлен комплектный шестигранный ключ.

Inno3D iChill GeForce GTX 970 4GB Ultra

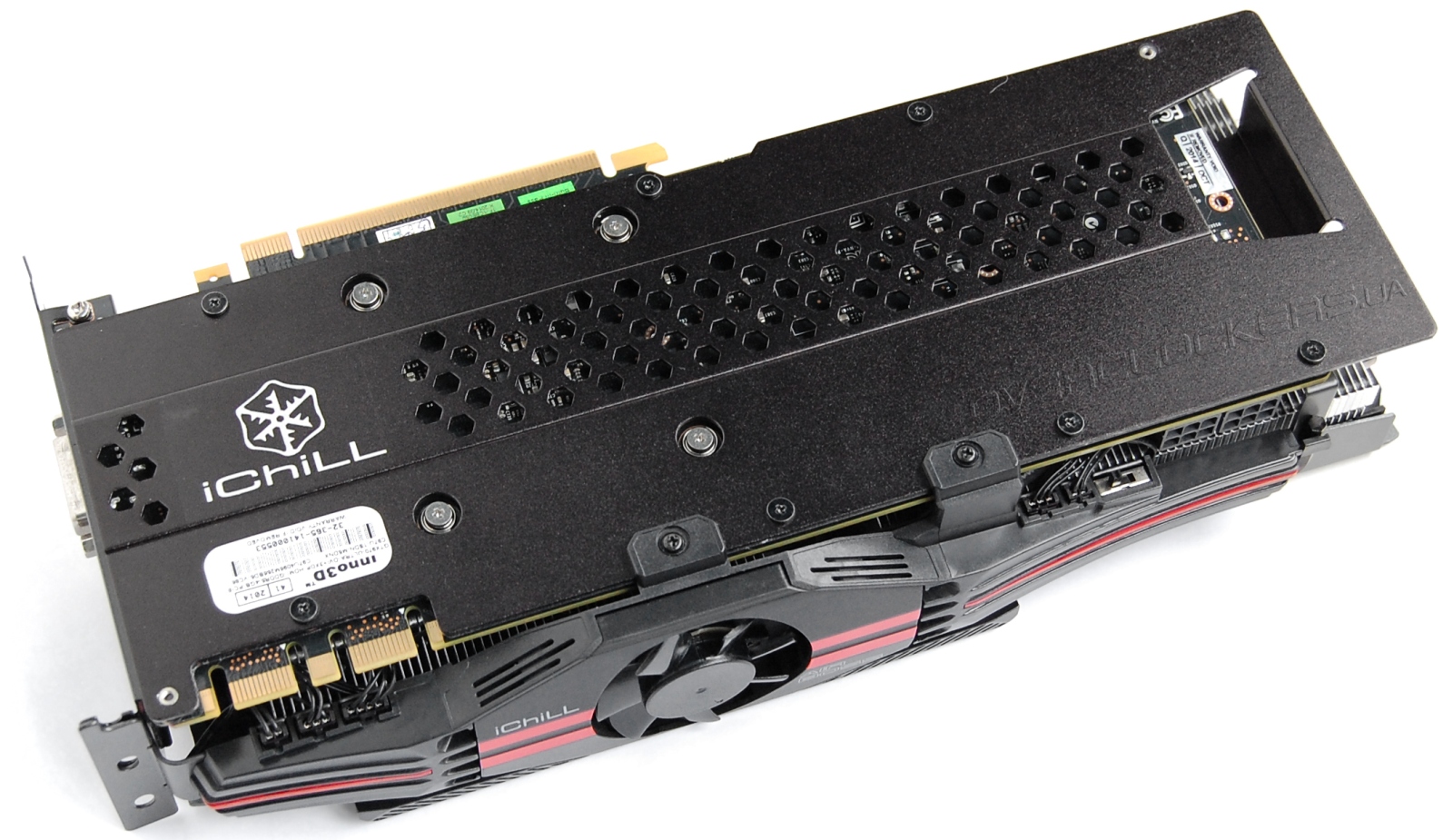

Обратная сторона видеокарты закрыта перфорированной металлической пластиной. Боковая часть накрыта дополнительным блоком с маленьким вентилятором. Назначение этого блока будет раскрыто ниже. Обращает на себя внимание большое количество разъемов на этом же блоке. К нему подключаются все вентиляторы и подсветка красных зубчиков по краям кулера. Тонкие красные полоски на боковых гранях тоже имеют подсветку. Ближе к разъемам питания расположен маленький позиционный переключатель, который переводит всю иллюминацию в разные рабочие режимы — включение, выключение и периодические затухание подсветки.

Inno3D iChill GeForce GTX 970 4GB Ultra

В углу платы расположено два шестиконтактных разъема питания, что соответствует стандартной конфигурации для GeForce GTX 970.

Inno3D iChill GeForce GTX 970 4GB Ultra

На заднюю панель вынесено пять интерфейсных разъемов: три DisplayPort, один HDMI и один DVI.

Inno3D iChill GeForce GTX 970 4GB Ultra

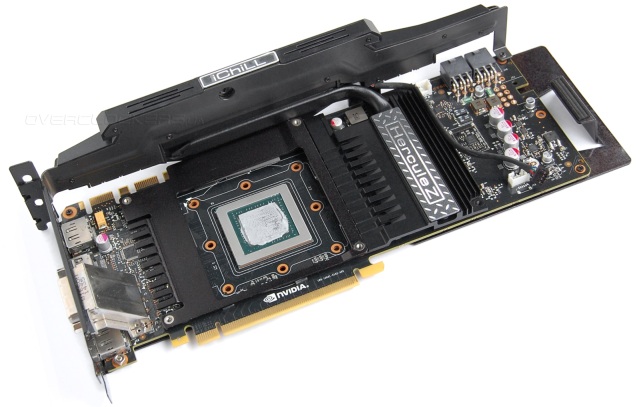

Настал момент изучить систему охлаждения. Для начала снимем основной кулер и посмотрим, что скрывается под ним. Оказывается, боковой блок является продолжением радиатора, который охлаждает транзисторы узла питания.

Inno3D iChill GeForce GTX 970 4GB Ultra

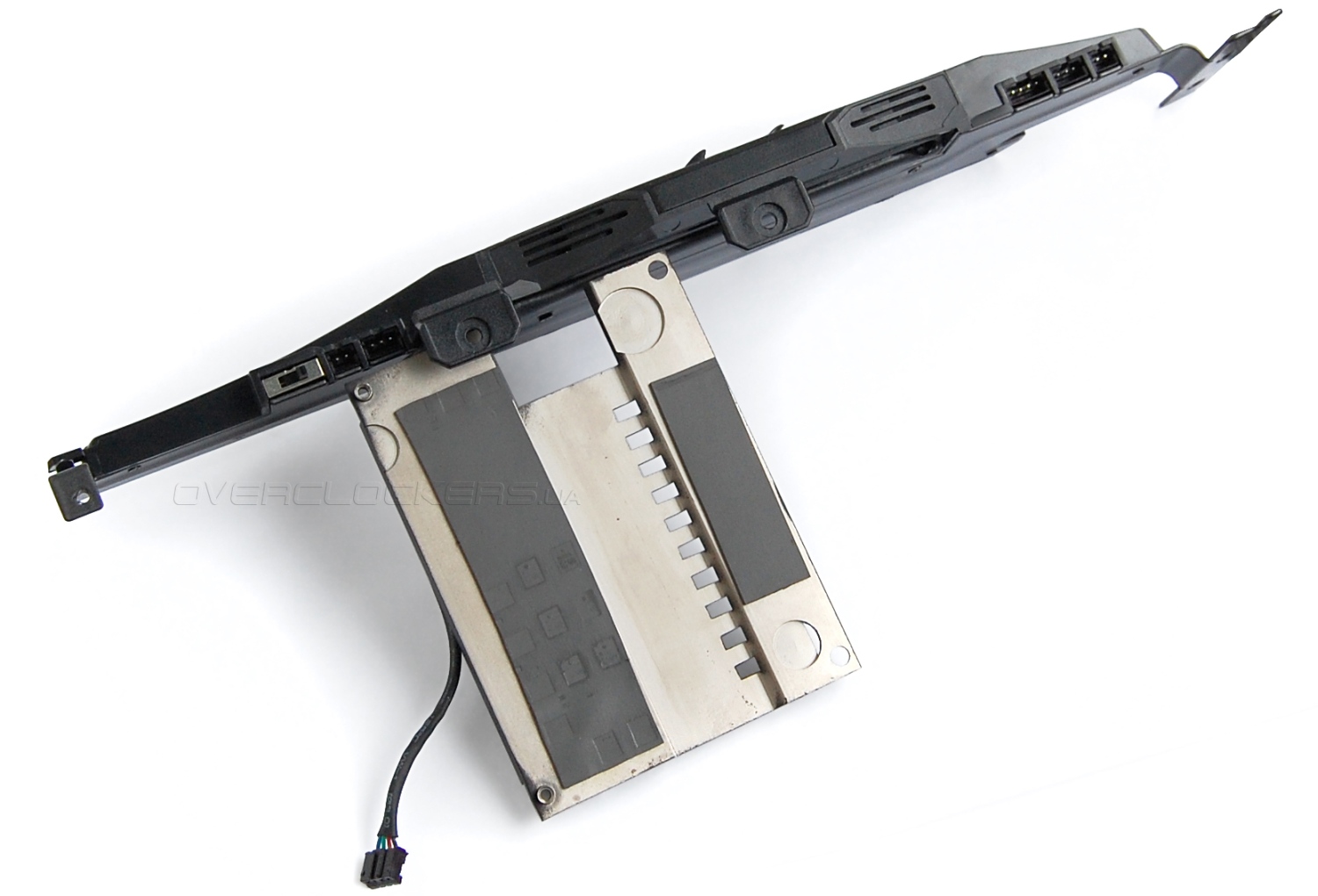

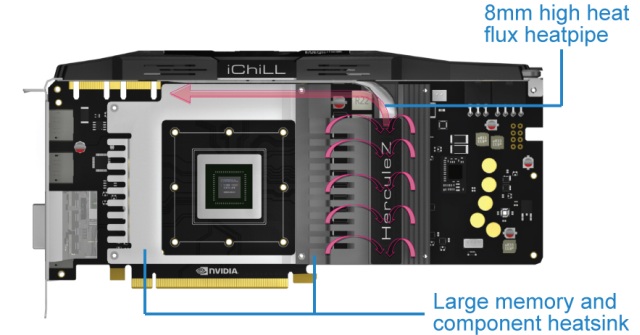

Металлическое основание бокового блока и нижнюю часть радиатора, которая непосредственно соприкасается с силовыми компонентами и тремя микросхемами памяти, соединяет изогнутая тепловая трубка.

Inno3D iChill GeForce GTX 970 4GB Ultra

Для обдува боковой части и предусмотрен маленький вентилятор диаметром 50 мм. Для охлаждения оставшихся чипов памяти GDDR5 монтируется дополнительная пластина, которая тоже соприкасается с радиатором блока VRM.

Inno3D iChill GeForce GTX 970 4GB Ultra

От бокового блока тянется и основной кабель питания, который подключается к стандартному четырехконтактному разъему на плате.

Основной кулер не преподносит никаких сюрпризов. Точно такое же охлаждение мы видели у прошлых флагманов Inno3D, в том числе и у более горячего видеоадаптера iChill GeForce GTX 780 Ti HerculeZ X3 Ultra.

Inno3D iChill GeForce GTX 970 4GB Ultra

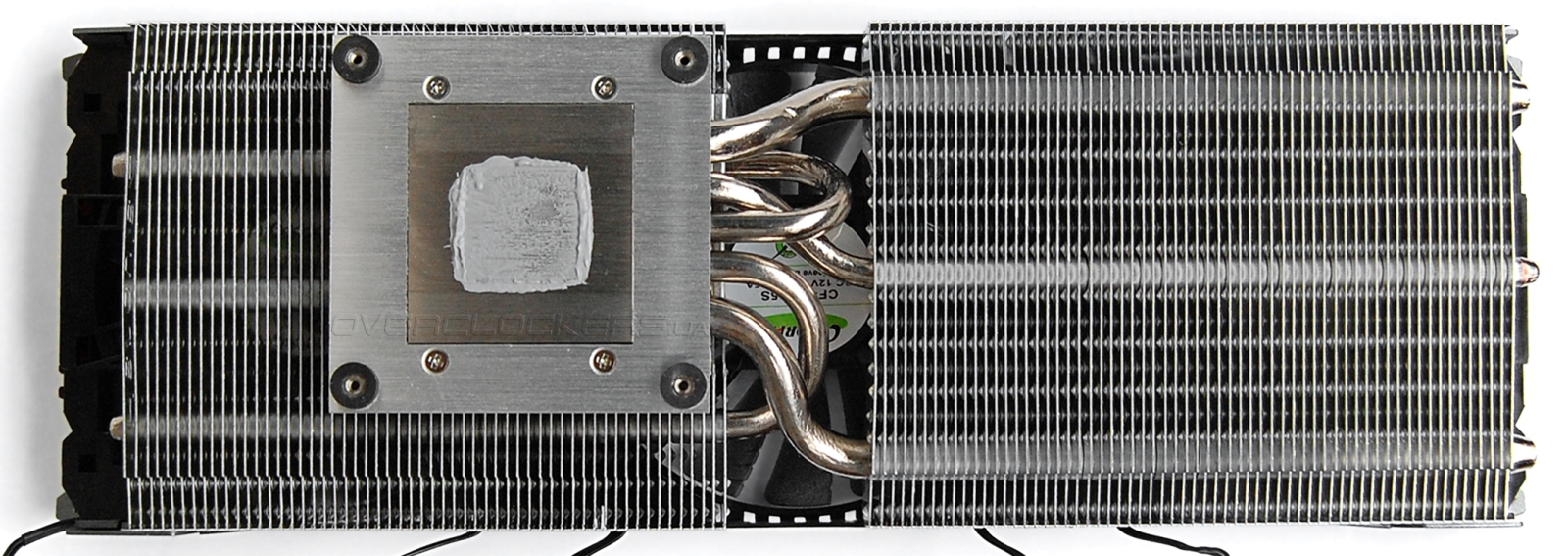

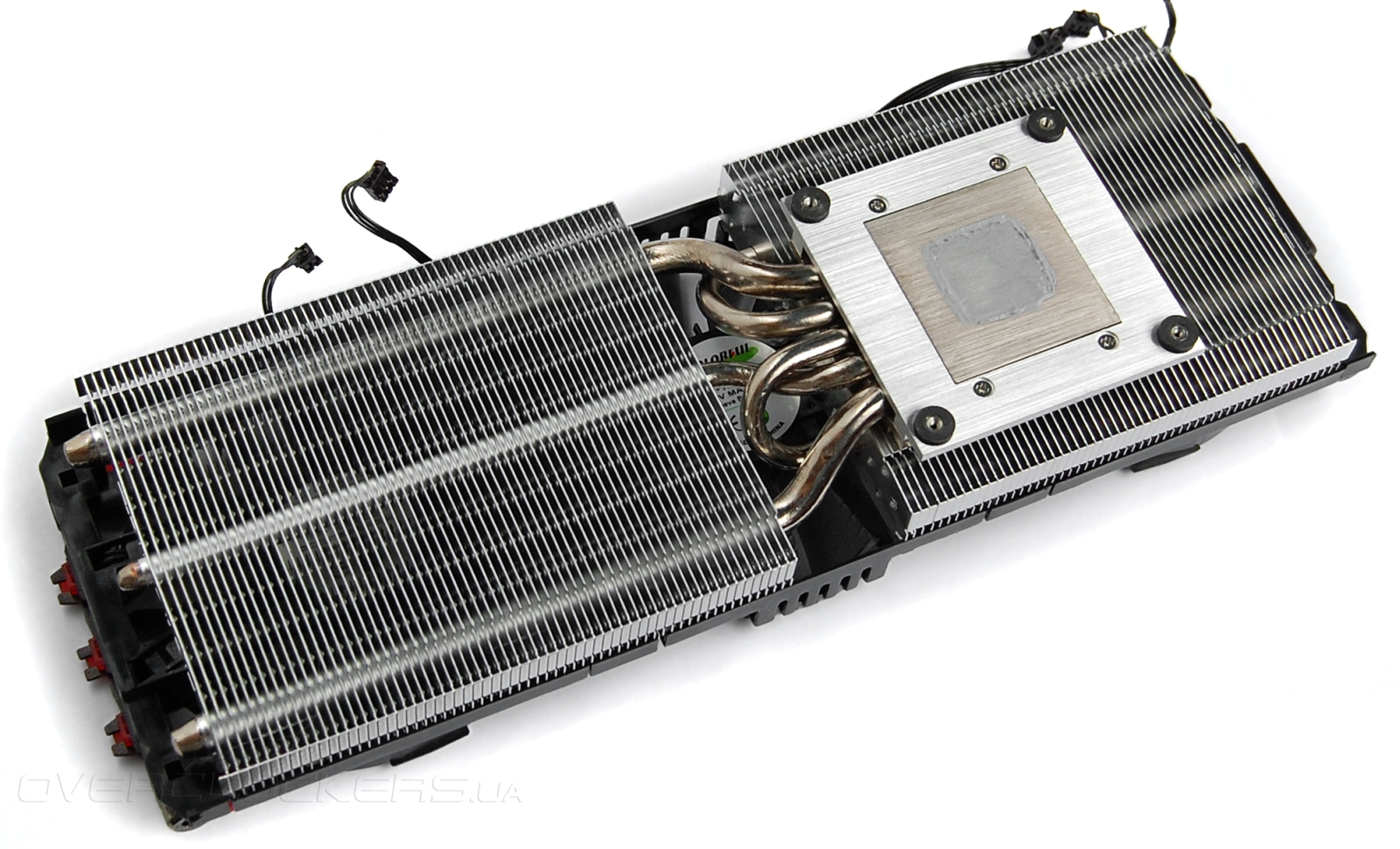

В основе кулера пять тепловых трубок, которые пронизывают две секции крупного радиатора с большим количеством плотно расположенных друг к другу пластин.

Inno3D iChill GeForce GTX 970 4GB Ultra

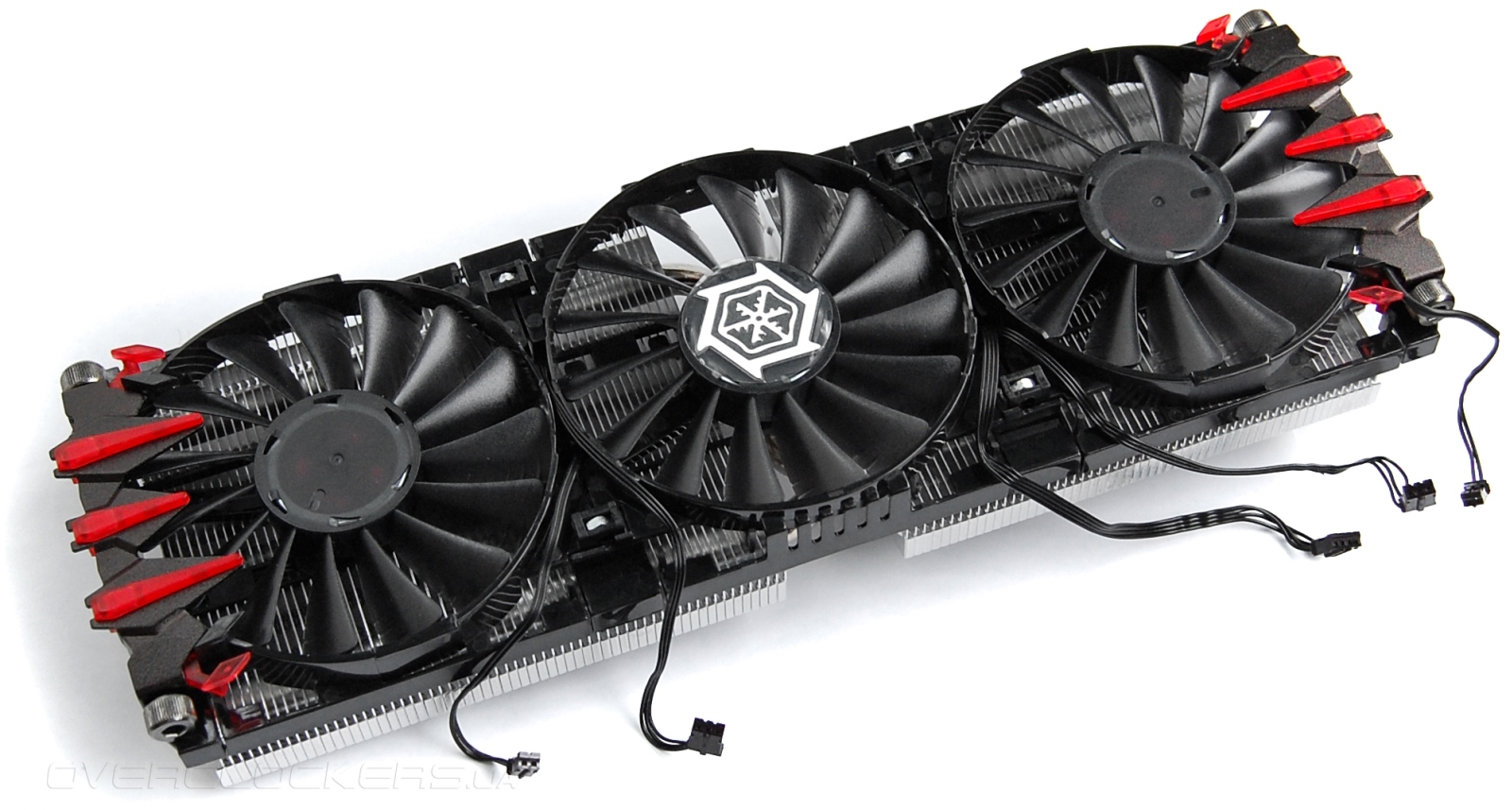

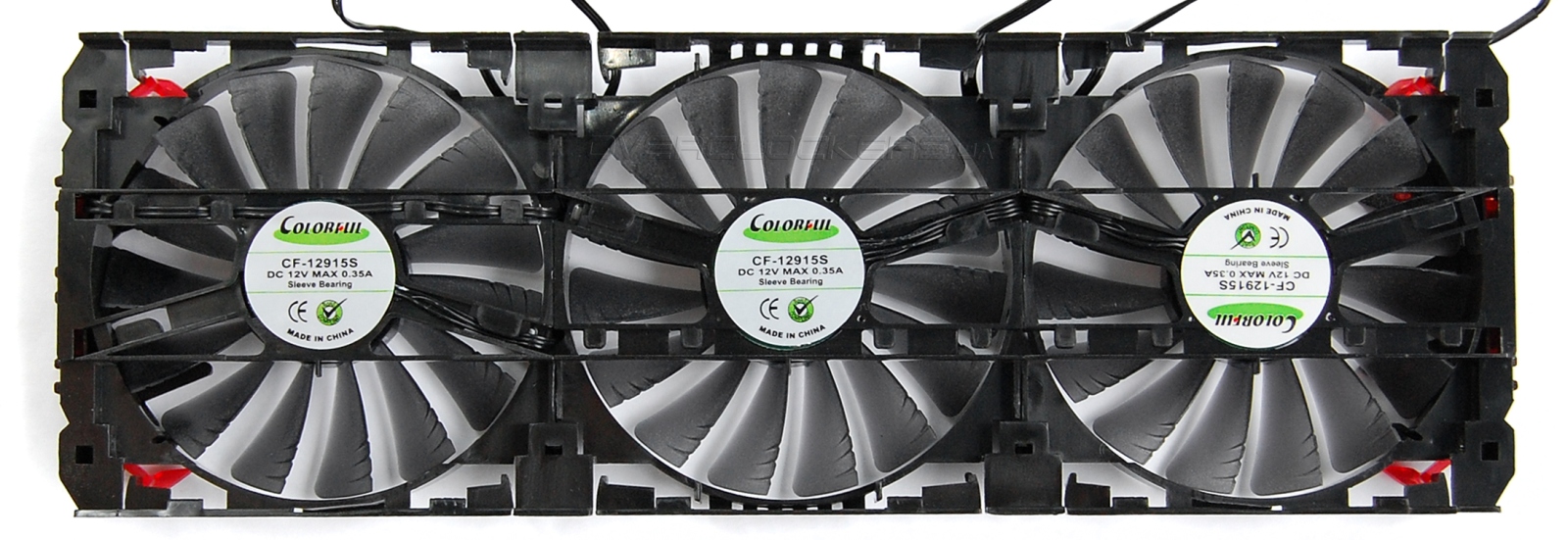

Прямо на радиатор цепляются пластиковые рамки с тремя вентиляторами типоразмера 92 мм.

Inno3D iChill GeForce GTX 970 4GB Ultra

Все вентиляторы имеют одинаковую маркировку Colorful CF-12915S, но подключены по-разному — четырехпроводной кабель у центрального и коммутация через трехпроводную шину у боковых. Немного изменился дизайн вентиляторов, на лопастях появились «засечки». Согласно заявлению производителя новый дизайн крыльчатки поднимает эффективность вентиляторов на 15–20%.

Inno3D iChill GeForce GTX 970 4GB Ultra

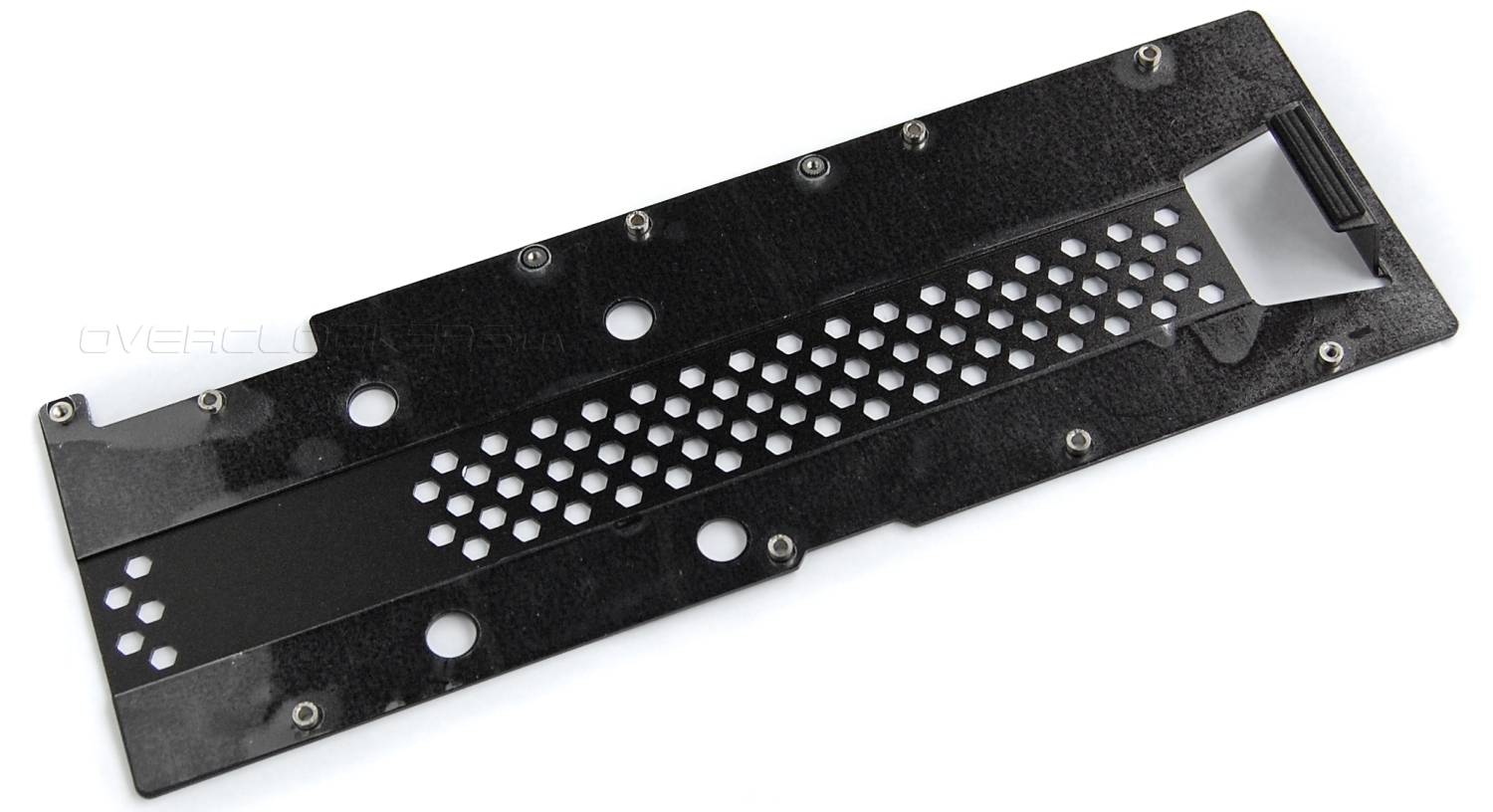

Пластина, накрывающая обратную сторону платы, радиатором не является. Ее назначение — укрепление общей конструкции и предотвращение деформации текстолита под весом массивного охлаждения.

Inno3D iChill GeForce GTX 970 4GB Ultra

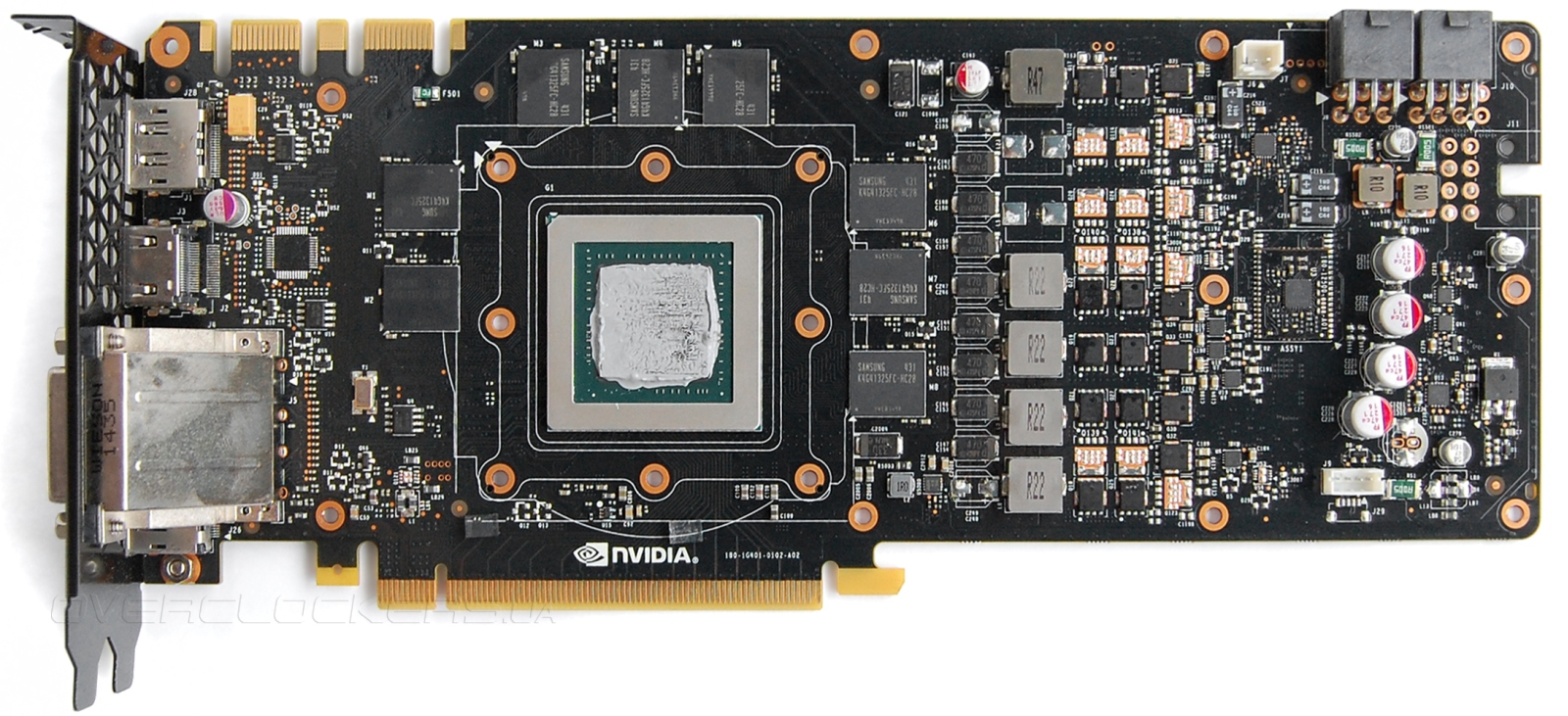

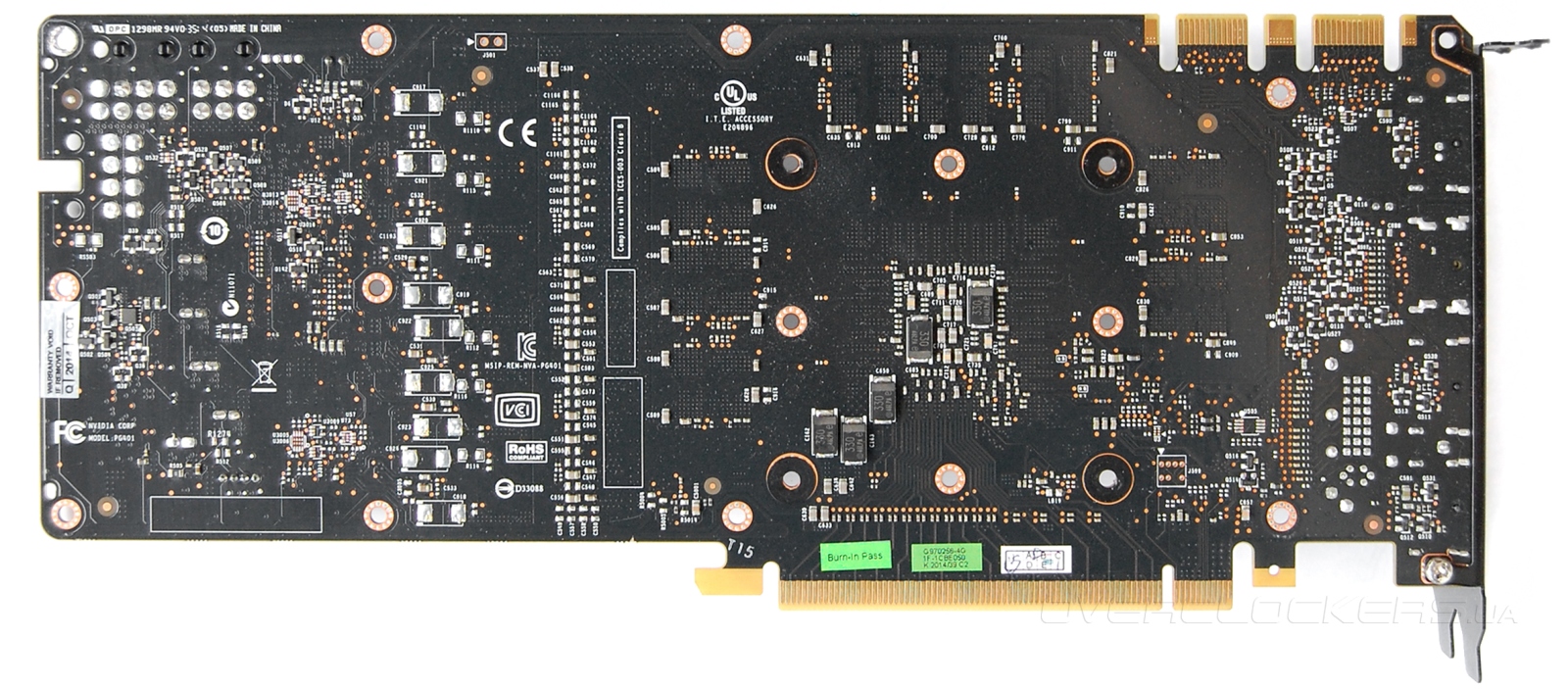

Печатная плата соответствует референсному дизайну. Тут инженеры Inno3D остались верны себе и не стали ничего менять.

Inno3D iChill GeForce GTX 970 4GB Ultra

Inno3D iChill GeForce GTX 970 4GB Ultra

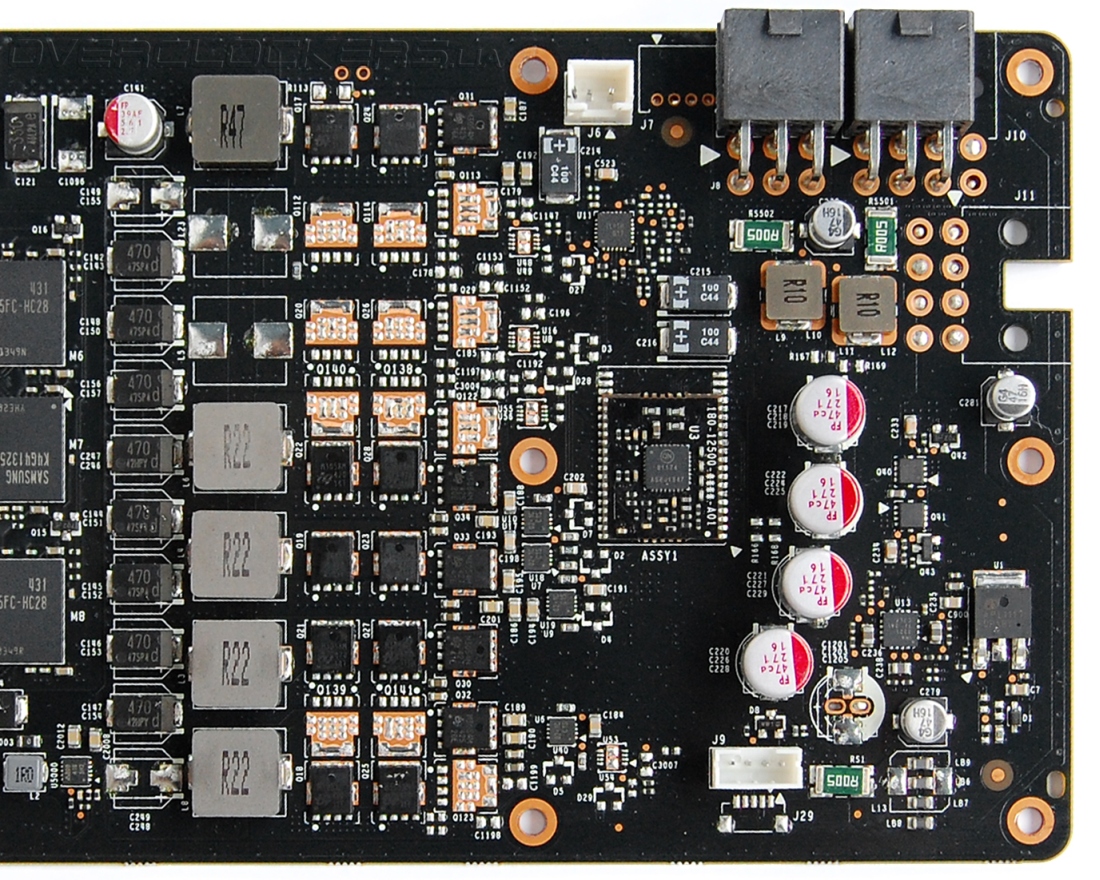

Система питания графического процессора насчитывает четыре фазы.

Inno3D iChill GeForce GTX 970 4GB Ultra

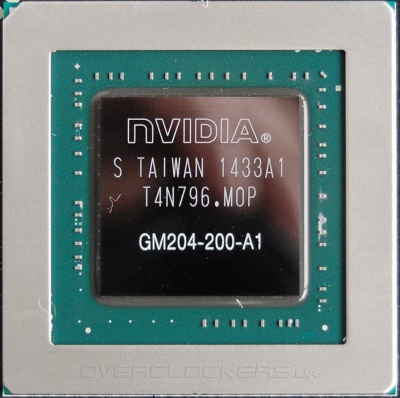

Сам процессор GM204-200-A1 у GeForce GTX 970 представлен в слегка урезанной форме, оперируя 1664 потоковыми процессорами и 104 текстурными блоками.

Inno3D iChill GeForce GTX 970 4GB Ultra

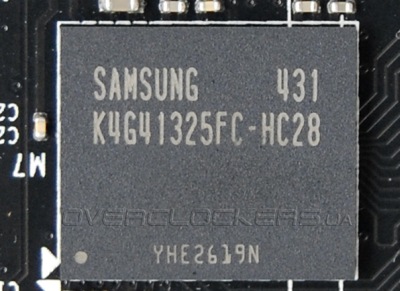

Объем видеопамяти стандартный — четыре гигабайта. Распаяны микросхемы Samsung K4G41325FC-HC28.

Inno3D iChill GeForce GTX 970 4GB Ultra

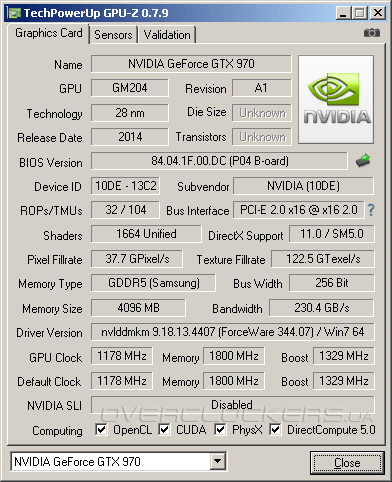

Видеокарта работает на повышенных частотах. Базовая частота ядра 1178 МГц при Boost Clock 1329 МГц, что соответствует официальным характеристикам Gigabyte GV-N970G1 Gaming-4GD. Приятно отметить, что у Inno3D повышена и частота памяти — с 7 ГГц до 7,2 ГГц. У всех ранее протестированных нами GeForce GTX 970/980 заводской разгон ограничивался только ядром.

Inno3D iChill GeForce GTX 970 4GB Ultra

ASIC Quality у данного экземпляра низкий — 60,4%.

Inno3D iChill GeForce GTX 970 4GB Ultra

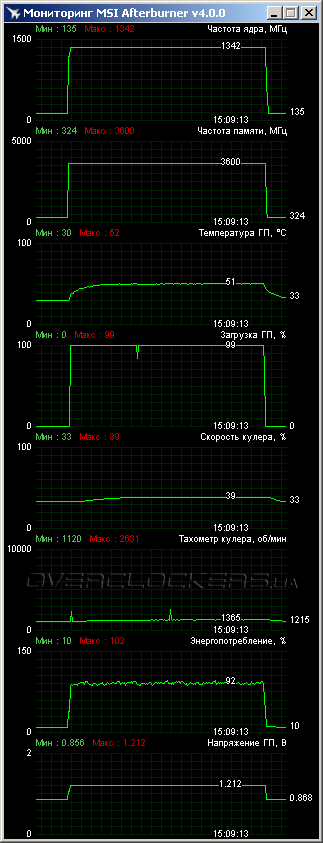

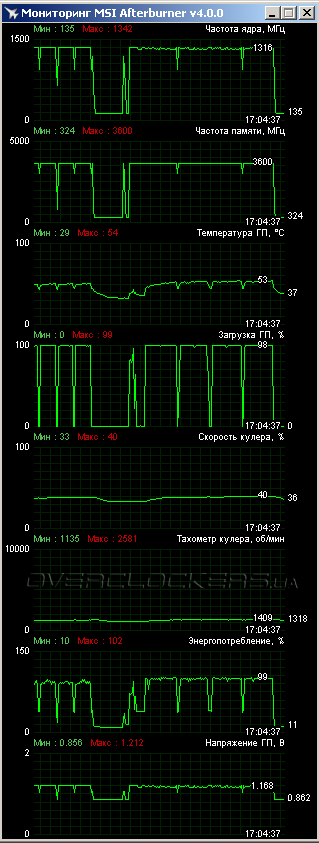

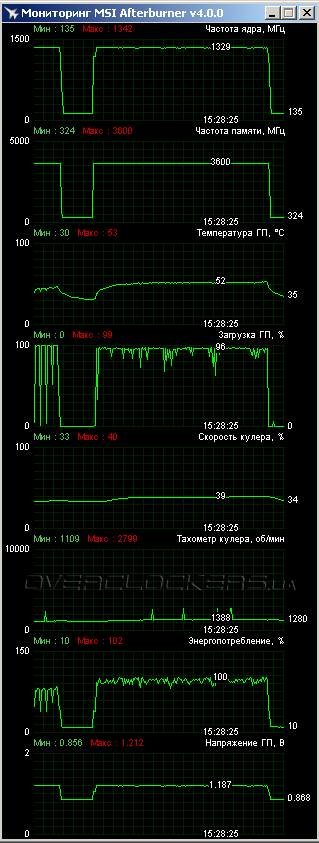

Эксплуатация карты проводилась в открытом корпусе при температуре внутри помещения 22–23 °C. В таких условиях 13-минутный тест в Unigine Valley benchmark прогрел ядро лишь до 52 °C. Неимоверно низкий показатель для столь мощного решения. Реальная частота Boost стабильно держалась на отметке в 1342 МГц.

Inno3D iChill GeForce GTX 970 4GB Ultra

В более тяжелых приложениях частота немного снижалась. В бенчмарке Metro: Last Light были небольшие отклонения до 1329 МГц. Наиболее явно этот процесс проявлялся в Total War: Rome 2, тут частота постоянно варьировалась, периодически достигая минимума в 1316 МГц. Упомянутая модель от Gigabyte стабильно работала на 1418 МГц при любых условиях.

Inno3D iChill GeForce GTX 970 4GB Ultra Inno3D iChill GeForce GTX 970 4GB Ultra

На верхних скриншотах вы можете наблюдать редкие всплески скорости вентиляторов, но в реальности ничего такого не наблюдалось, изменение скорости вращения было плавным и не превышало 1400 об/мин. Это должно было бы означать почти полное отсутствие шума. Реальность немного иная. От видеокарты шел четкий звонкий гул. Вроде и небольшой, но из-за высокой тональности вполне заметный. Вспоминая хитрую форму кожуха, в значительной мере перекрывающего боковые вентиляторы, мы решили избавить карту от этого препятствия. В результате интенсивность и тональность шума действительно снизились. Совсем уж бесшумной видеокарта не стала, но уже соответствовала уровню акустического комфорта. Поэкспериментировав еще с физической остановкой лопастей, было выяснено, что наиболее тихим (почти бесшумным) является центральный вентилятор. Возможно, крайние работают в более скоростном режиме. Нареканий на маленький боковой вентилятор нет, его не слышно.

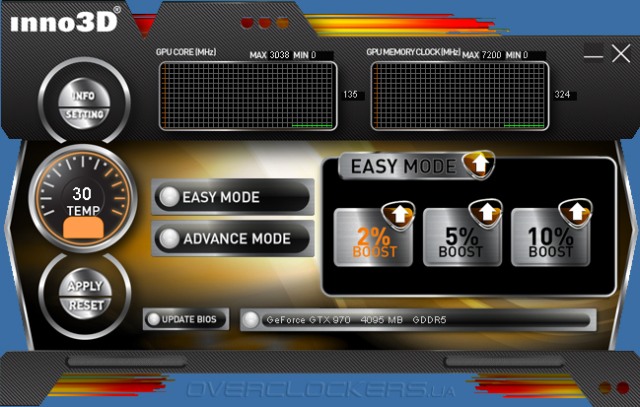

Все крупные производители видеокарт в последнее время озаботились наличием своего уникального приложения для мониторинга параметров и разгона. Такая программа появилась и у Inno3D. В простом режиме TuneIt Overclock Utility выводит базовую информацию и позволяет осуществлять автоматический разгон на 2,5 или 10 процентов путем нажатия одной кнопки. В расширенном режиме (Advanced mode) пользователю доступны привычные ползунки частот, лимита мощности, напряжения GPU и управление скоростью вентиляторов.

Inno3D iChill GeForce GTX 970 4GB Ultra

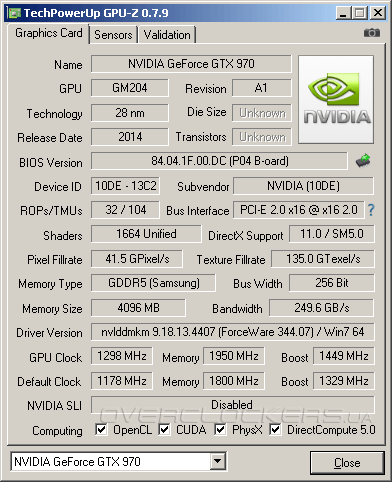

Рекордного разгона карта Inno3D не продемонстрировала. Ядро до привычного уровня в 1,5 ГГц можно было дотянуть, но полной стабильности не было. Некоторым препятствием был и минимальный запас по увеличению лимита мощности, который можно повысить только на 6%. В итоге мы остановились на конфигурации базовой частоты 1298 МГц при пиковом Boost в 1474 МГц и повышении напряжения на один шаг (20 мВ). Память без сбоев заработала на эффективной частоте в 7798 МГц.

Inno3D iChill GeForce GTX 970 4GB Ultra

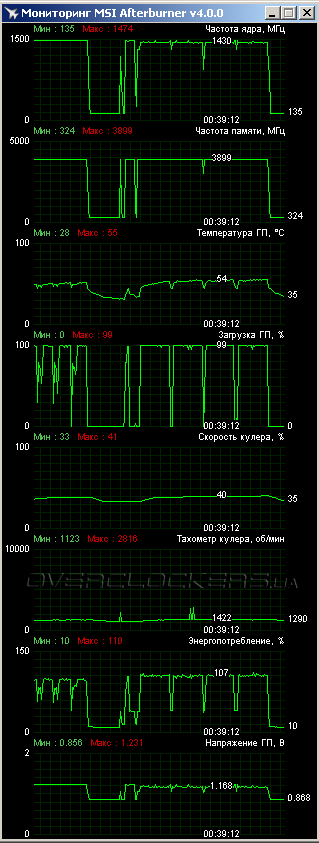

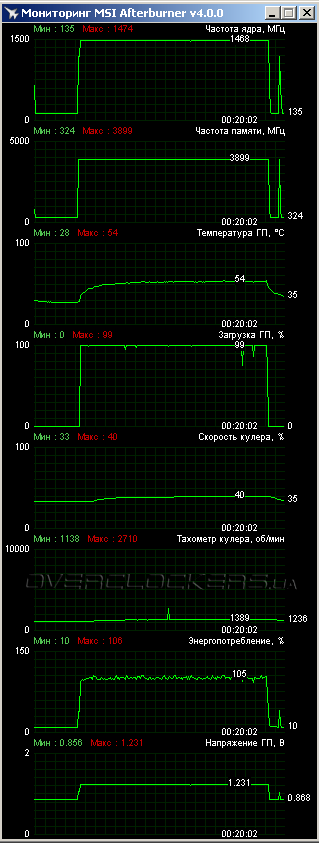

В Unigine Valley benchmark реальная частота держалась максимально близко к пиковому уровню. В Total War частота была ближе к уровню 1430 МГц с редкими просадками до 1418 МГц. В режиме автоматического управления вентиляторами рабочая температура увеличилась на какие-то пару градусов.

Inno3D iChill GeForce GTX 970 4GB Ultra Inno3D iChill GeForce GTX 970 4GB Ultra
