Обзор и тестирование видеокарты ASUS ROG Matrix GTX 780 Ti Platinum

Продолжаем рассматривать нереференсные версии топовых видеокарт в исполнении ASUS. На этот раз обратим свой взор на самую мощную модель GeForce GTX 780 Ti, которая входит в линейку оверклокерских продуктов премиум-класса. Самый высокий заводской разгон среди всех вариаций ASUS GeForce GTX 780 Ti, самое лучшее охлаждение и лучший потенциал для разгона — все это про ASUS ROG Matrix GTX 780 Ti Platinum.


ASUS ROG Matrix GTX 780 Ti Platinum (MATRIX-GTX780TI-P-3GD5)

Данная видеокарта поставляется в крупной коробке. Дизайн упаковки выдержан в фирменном стиле, все оформлено в красных тонах.

ASUS MATRIX-GTX780TI-P-3GD5

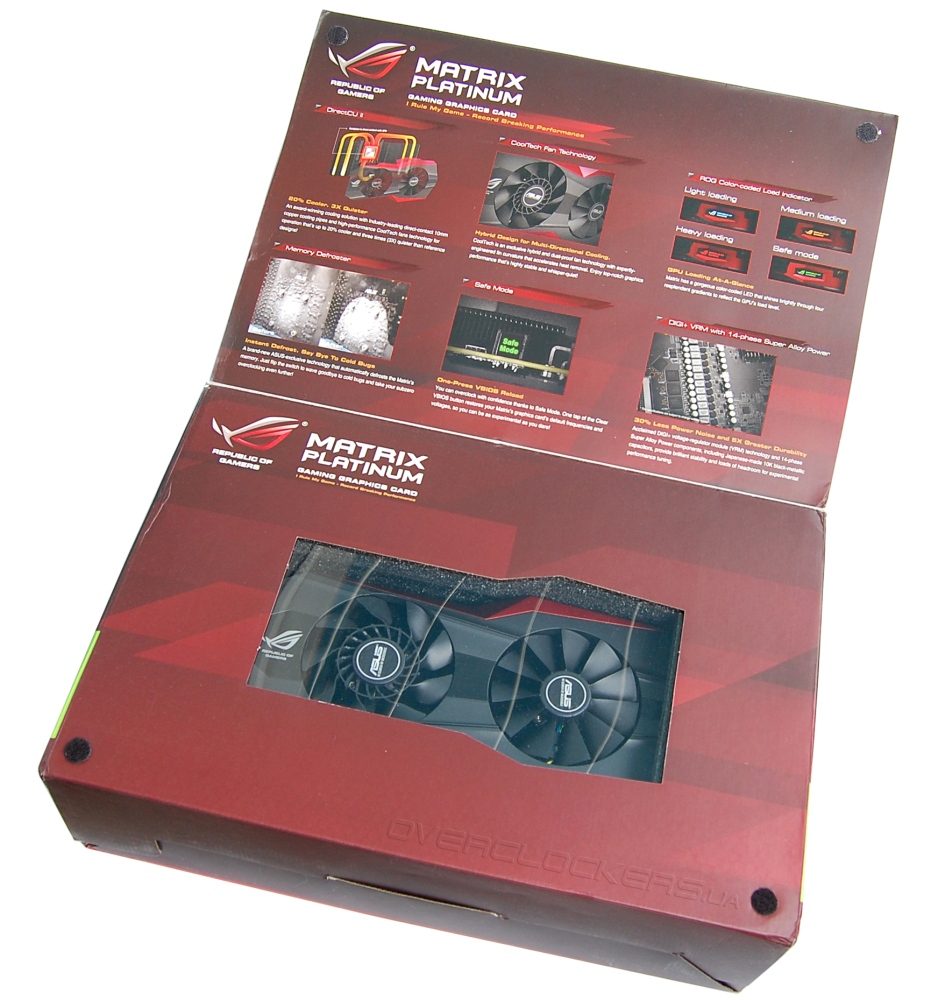

Боковая панель откидная. На развороте описаны основные особенности ASUS Matrix Platinum. Через прозрачное окошко видно солидную систему охлаждения.

ASUS MATRIX-GTX780TI-P-3GD5

Комплект поставки следующий:
  • два переходника питания PCI-E 6pin/8pin;
  • наклейка с логотипом ASUS ROG;
  • диск с программным обеспечением;
  • инструкция.
Видеокарта в двухслотовом формате, что для Matrix немного непривычно. К примеру, даже более слабая и дешевая карта Matrix-R9280X-P-3GD5 выпускалась с трехслотовым кулером. В данном случае установлена новая версия охлаждения DirectCU II с двумя вентиляторами разной конструкции.

ASUS MATRIX-GTX780TI-P-3GD5

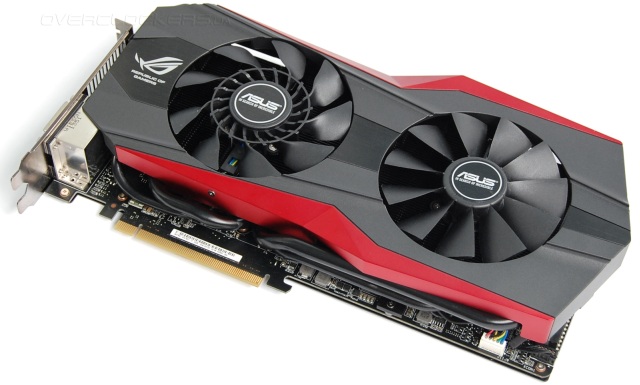

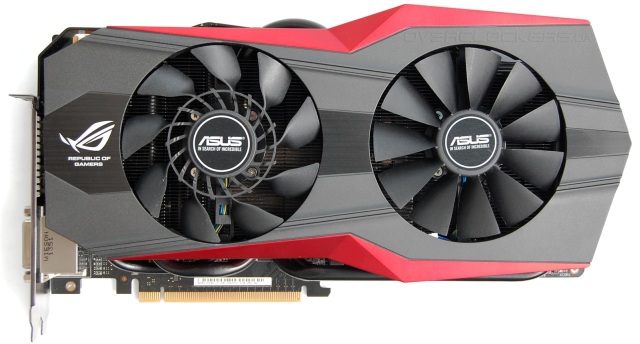

Кожух необычной формы. Всё выполнено в черных тонах, даже тепловые трубки. Только боковые грани кожуха красного цвета. Дизайн броский и даже агрессивный. При этом выдержана некая преемственность во внешнем виде со старыми продуктами семейства Republic of Gamers.

ASUS MATRIX-GTX780TI-P-3GD5

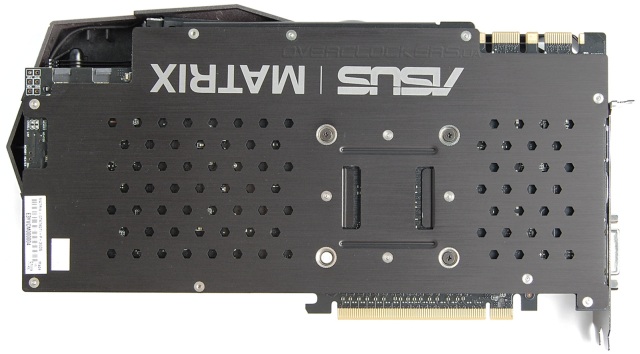

Обратная сторона полностью закрыта перфорированной металлической пластиной.

ASUS MATRIX-GTX780TI-P-3GD5

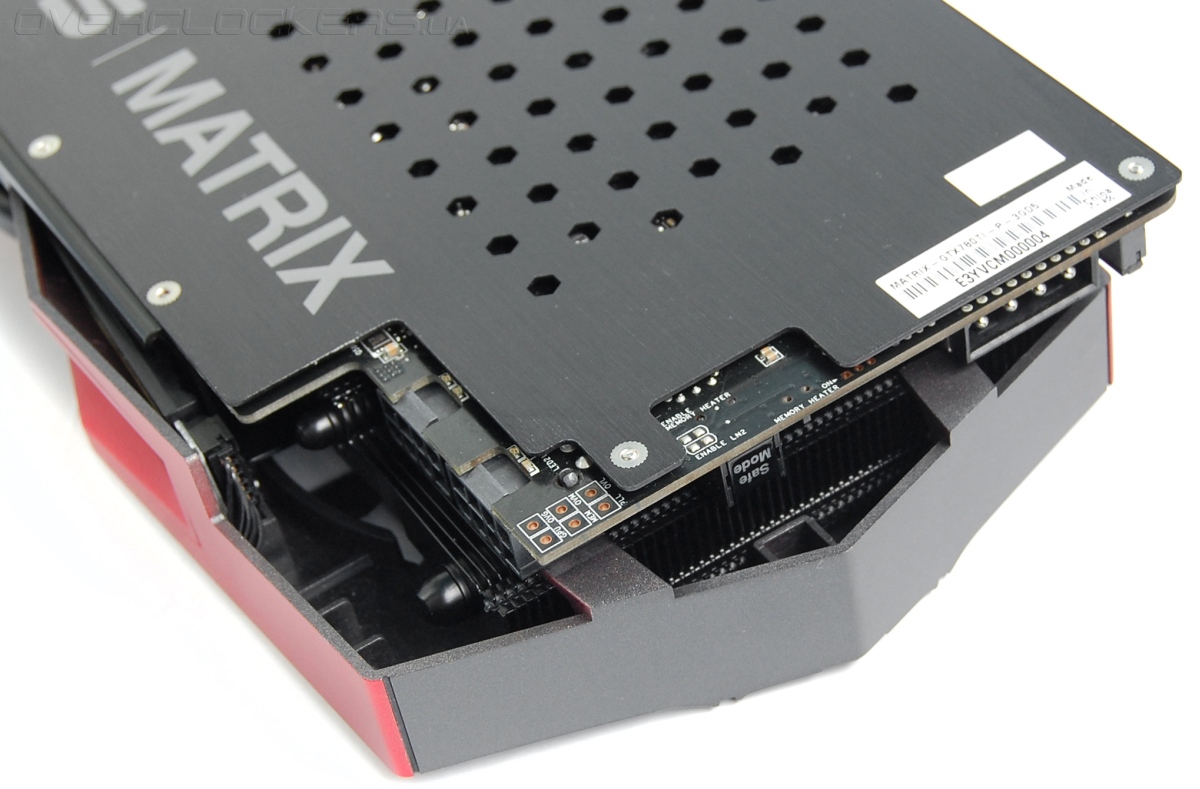

В углу расположена зона с контактами для подключения VGA HotWire. При коммутации с материнскими платами ASUS ROG возможен контроль напряжений из-под UEFI. Есть несколько контактных площадок, замыкание которых позволяет задействовать специальный режим LN2 с оптимизациями под экстремальный разгон и какой-то специальный «нагреватель памяти» во избежание проявления cold bug при сверхнизких температурах. Два привычных восьмиконтактных разъема питания дополнены третьим разъемом формата Molex, что для видеокарты очень необычно. При этом ASUS нормально работает без подключения этого разъема. Он востребован, опять же, при экстремальном разгоне и сверхвысоких частотах. Еще с краю платы можно заметить кнопку Safe Mode. Она позволяет моментально обнулить все настройки до заводского уровня.

ASUS MATRIX-GTX780TI-P-3GD5

Еще стоит отметить индикатора загрузки видеокарты в виде светящейся надписи в боковом окошке. Цвет меняется от синего к красному в зависимости от уровня нагрузки.

ASUS MATRIX-GTX780TI-P-3GD5

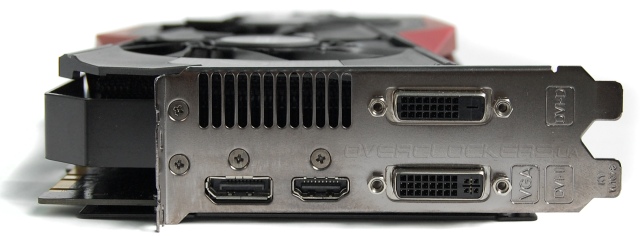

На задней панели расположено четыре разъема для подключения мониторов: DisplayPort, HDMI и два DVI

ASUS MATRIX-GTX780TI-P-3GD5

Все элементы системы охлаждения черного цвета за исключением открытой контактной площадки основания. Практичность такого покрытия под вопросом, но выглядит очень солидно.

ASUS MATRIX-GTX780TI-P-3GD5

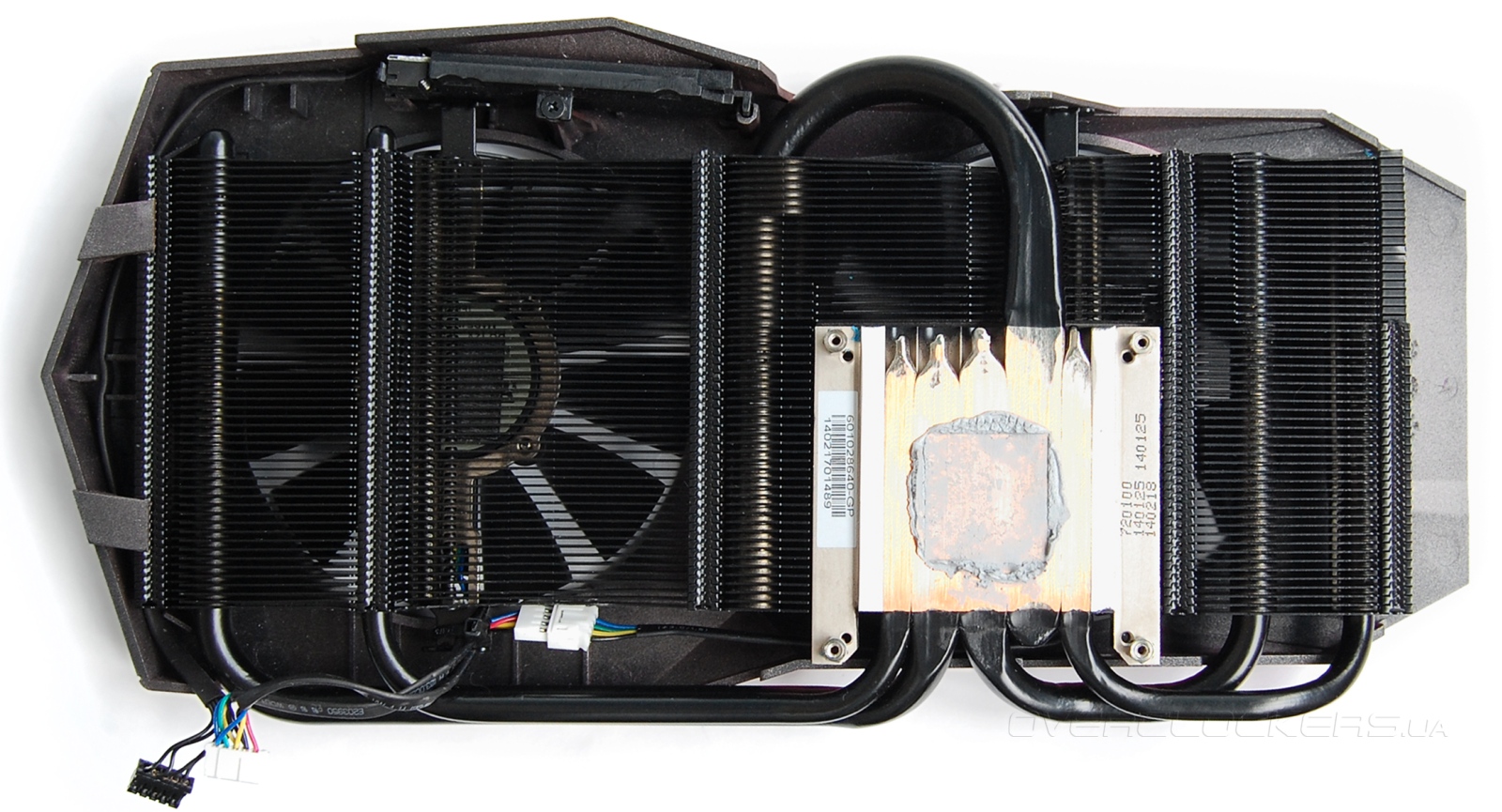

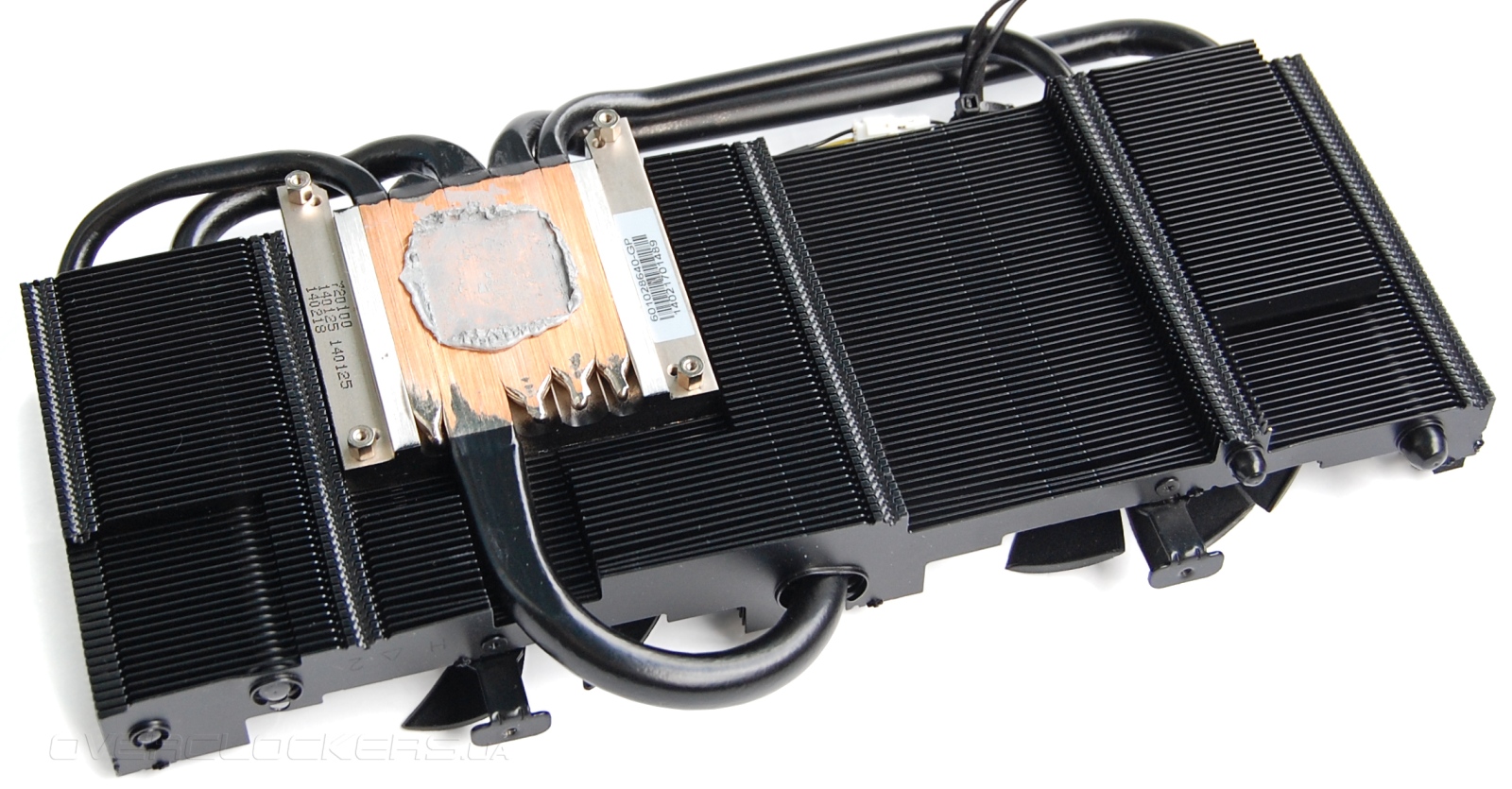

За исключением стиля а-ля «man in black» охлаждение полностью повторяет таковое у ASUS GTX780TI-DC2OC-3GD5 и других представителей топового сегмента от этого производителя. В ней используется пять тепловых трубок с технологией прямого контакта. С поверхностью кристалла непосредственно соприкасаются три центральные — одна диаметром 10 мм и две по 8 мм. Боковые трубки привычного диаметра 6 мм.

ASUS MATRIX-GTX780TI-P-3GD5

В данной модели кожух крепится за радиатор при помощи только двух винтов. С другой стороны он цепляется защелками за ребра. Во избежание вибрации в этом месте на радиаторе имеется мягкая прокладка. Крепежные планки, на которые монтируются вентиляторы, тонкие, чтобы не создавать сопротивления воздуху. Отсеки в радиаторе под вентиляторы не обычной квадратной формы, а с различными выступающими фрагментами. Таким образом инженеры старались полностью задействовать весь доступный объем под увеличение площади рассеивания.

ASUS MATRIX-GTX780TI-P-3GD5

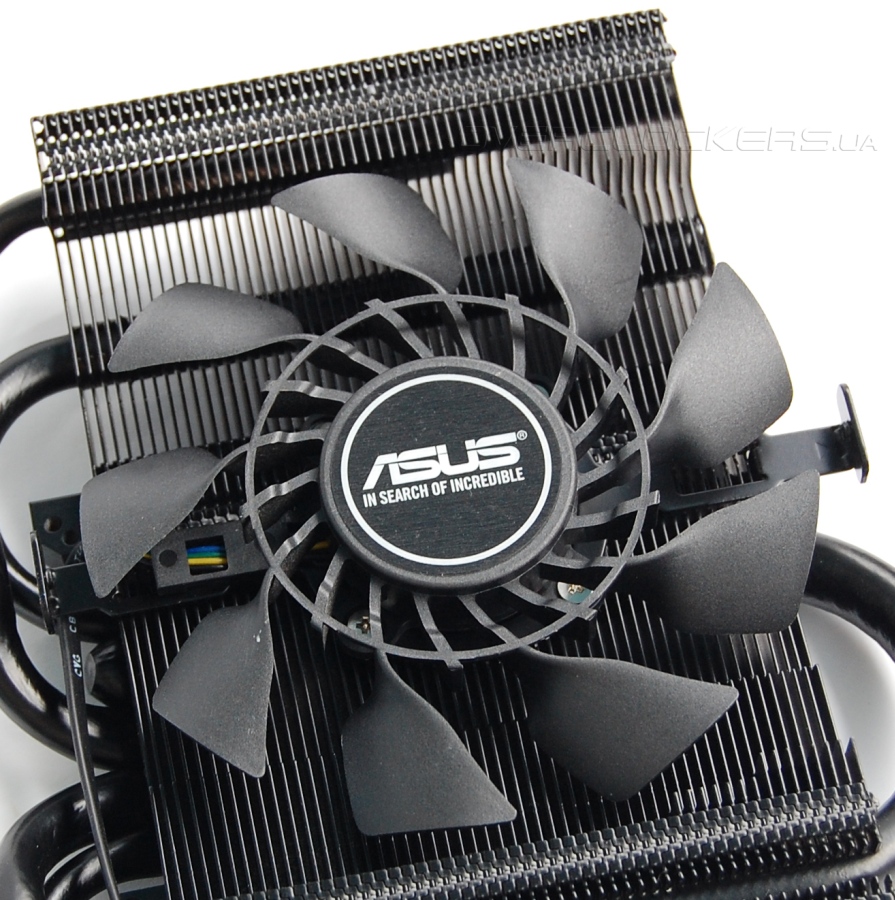

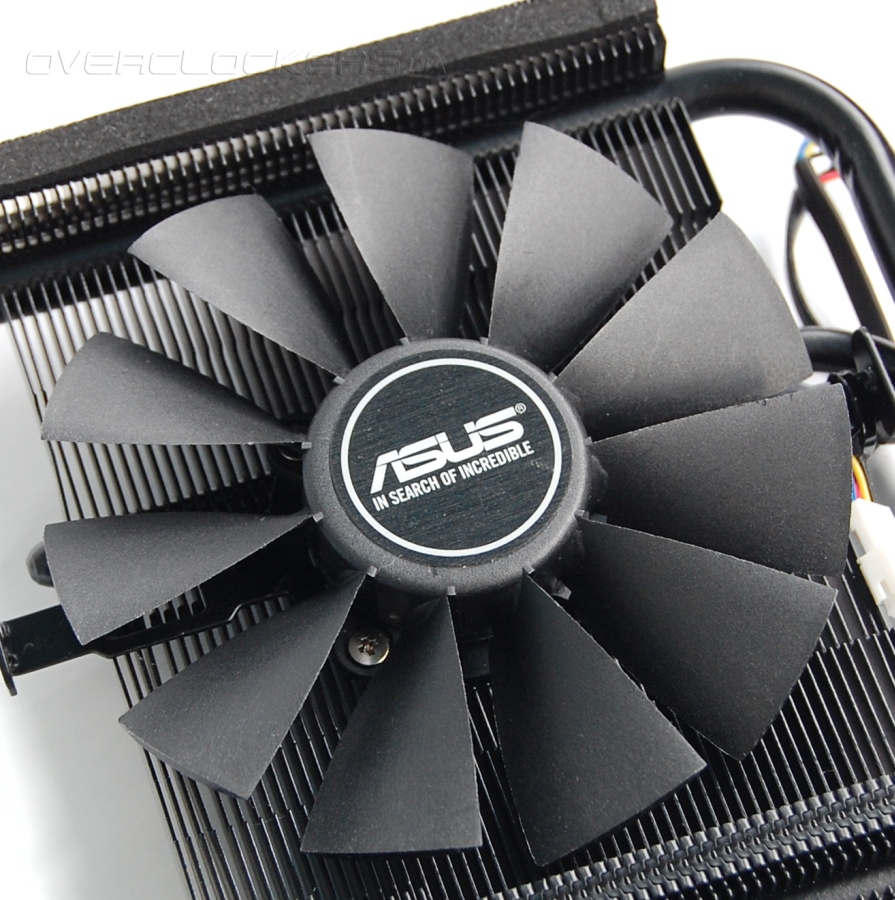

Самый интересный вентилятор расположен в левой части видеокарты. Он сочетается особенности конструкции обычных осевых моделей и радиальных вентиляторов. Крыльчатка включает внутренне кольцо с «лопатками» и обычными лопастями по внешней стороне. Это увеличивает зону обдува, позволяя прогонять воздух и через боковые части радиатора. Благодаря такой конструкции часть воздуха еще и выдувается за пределы корпуса. Второй вентилятор имеет классическую конструкцию, но при большом количестве лопастей, что весьма благотворно сказывается на его эффективности.

ASUS MATRIX-GTX780TI-P-3GD5 ASUS MATRIX-GTX780TI-P-3GD5

Тянущиеся от вентиляторов провода зафиксированы стяжками.

У силовых компонентов на плате имеется свой радиатор. Не особо крупный, надо признать, зато отлично обдуваемый.

ASUS MATRIX-GTX780TI-P-3GD5

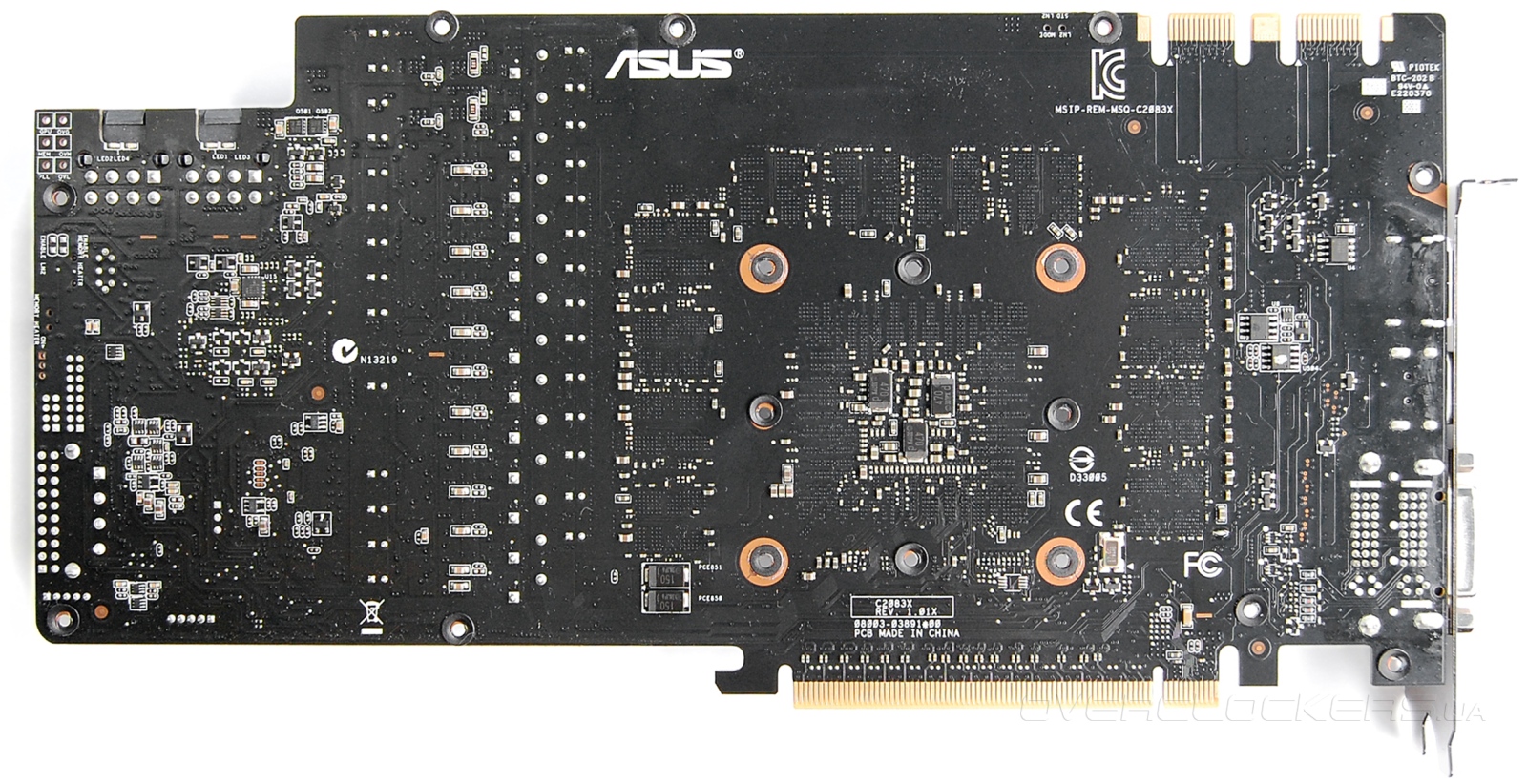

Пластина с обратной стороны ни с какими элементами не контактирует, хотя частично помогает нормализовать тепловую нагрузку. Вместе с ребром жесткости эта пластина предотвращает деформацию текстолита под весом массивного охлаждения.

ASUS MATRIX-GTX780TI-P-3GD5

Печатная плата в сравнении с GTX780TI-DC2OC-3GD5 крупнее по причине большего количества фаз. Используются высококачественные фирменные компоненты в соответствии со стандартом Super Alloy Power.

ASUS MATRIX-GTX780TI-P-3GD5

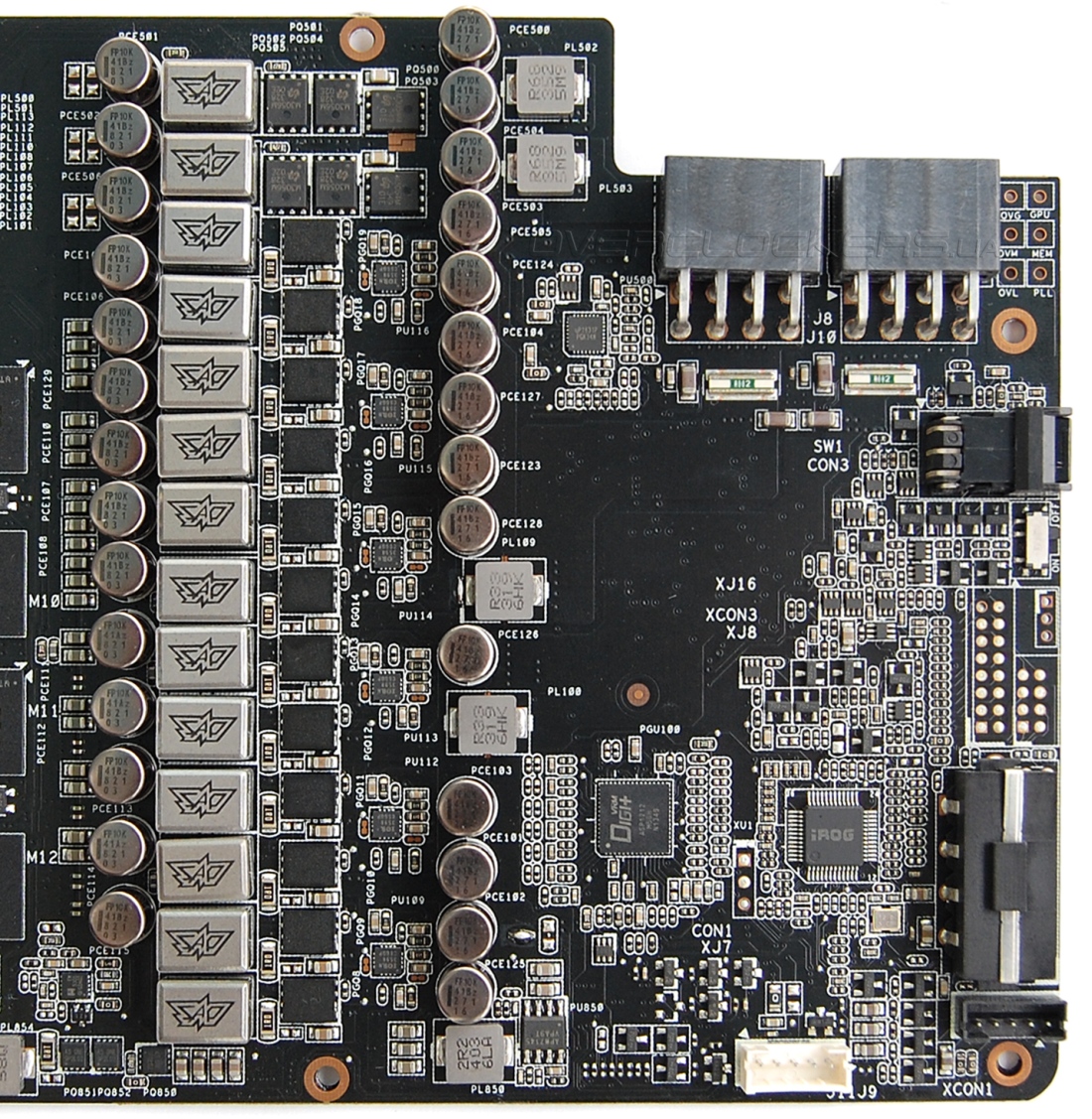

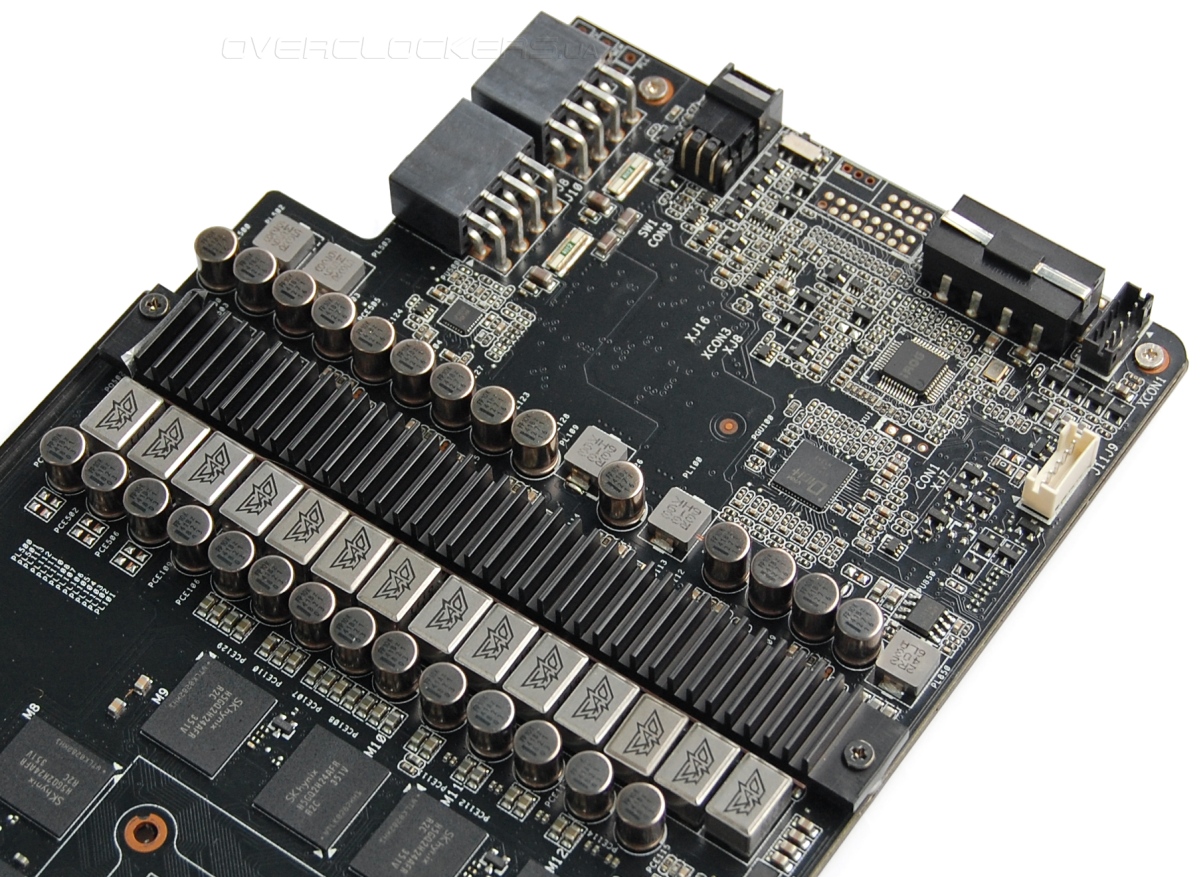

Узел питания насчитывает 14 фаз! 12 из них приходится на преобразователь напряжения GPU. В роли ШИМ-контроллера выступает микросхема с Digi+ VRM ASP1212.

ASUS MATRIX-GTX780TI-P-3GD5

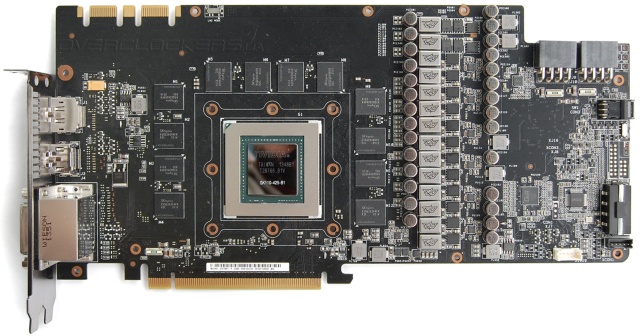

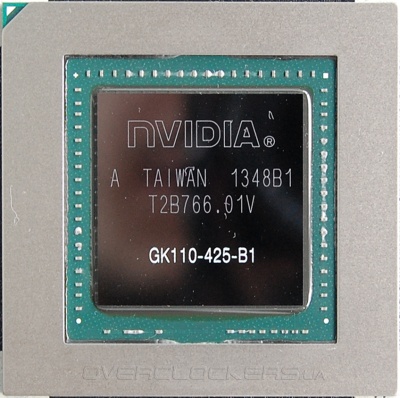

Графический процессор GK110-425-B1 собственной персоной:

ASUS MATRIX-GTX780TI-P-3GD5

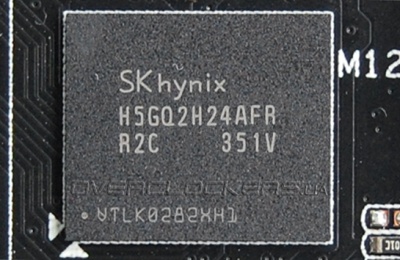

Три гигабайта памяти набраны 12 микросхемами SKhynix H5GQ2H24AFR R2C.

ASUS MATRIX-GTX780TI-P-3GD5

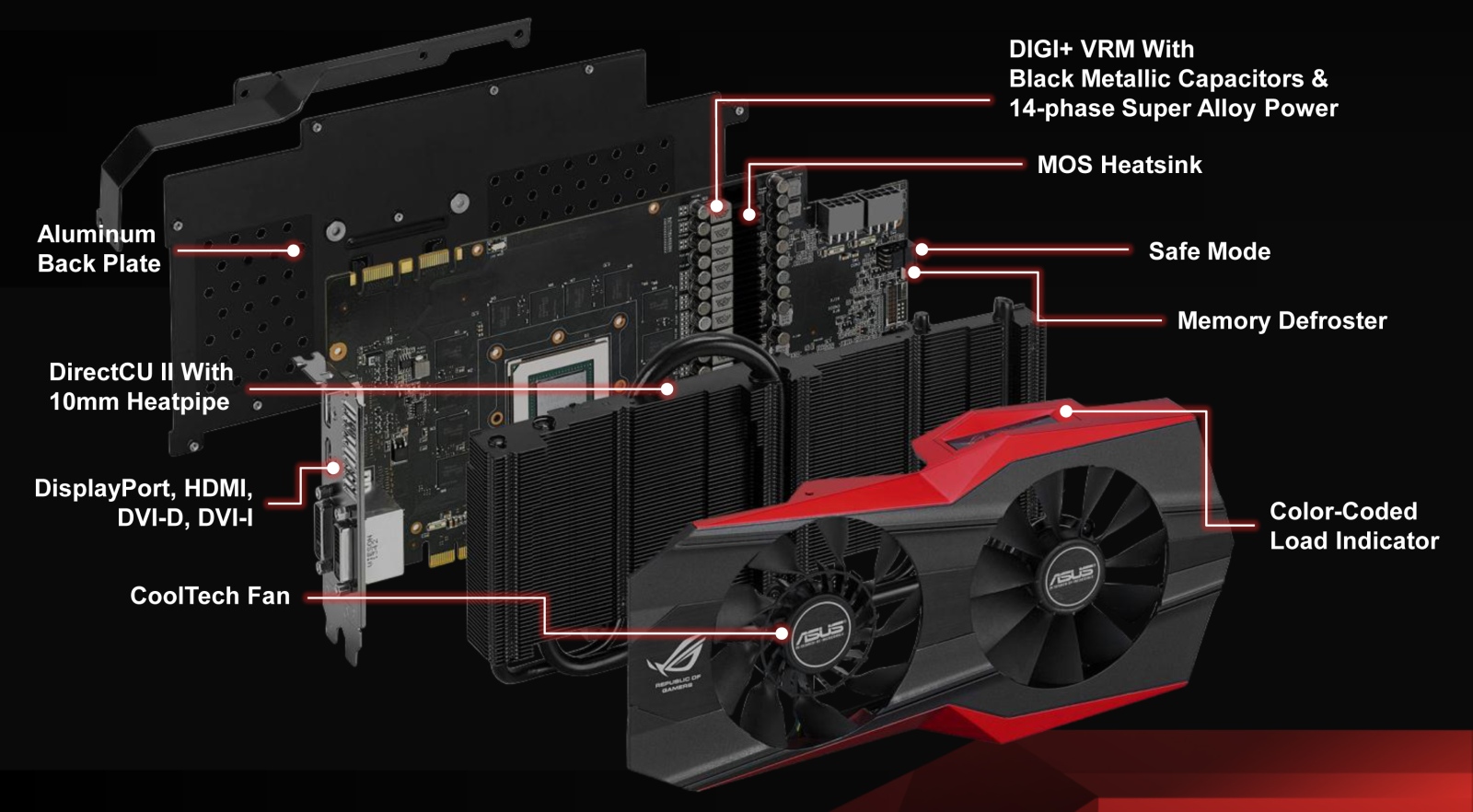

В качестве дополнительной иллюстрации приведем слайд, на котором наглядно отображены элементы общей конструкции Matrix GTX 780 Ti Platinum с описанием некоторых конструктивных и технических особенностей.

ASUS MATRIX-GTX780TI-P-3GD5

Теперь поговорим о рабочих частотах. Естественно, без заводского разгона не обошлось. Базовая частота у Matrix повышена до 1006 МГц вместо рекомендованного значения в 875 МГц. Официальный Boost Clock 1072 МГц. А вот память работает на предписанной частоте в 7000 МГц.

ASUS MATRIX-GTX780TI-P-3GD5

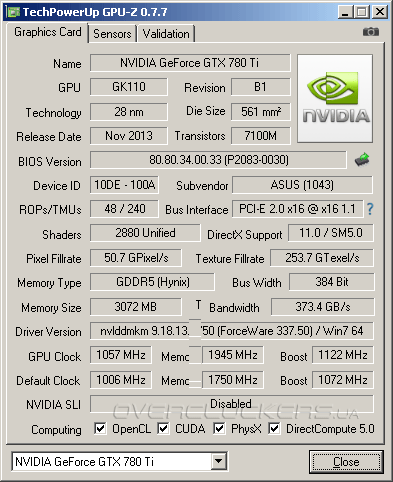

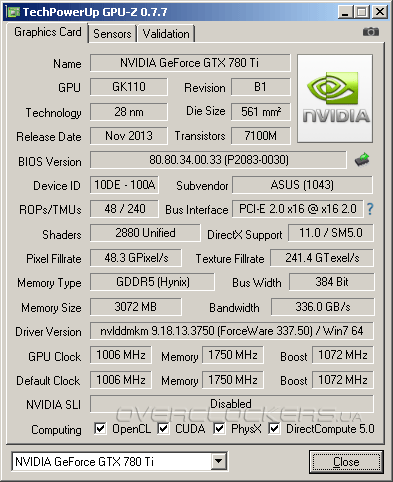

Утилита GPU-Z определила ASIC Quality в 72%.

ASUS MATRIX-GTX780TI-P-3GD5

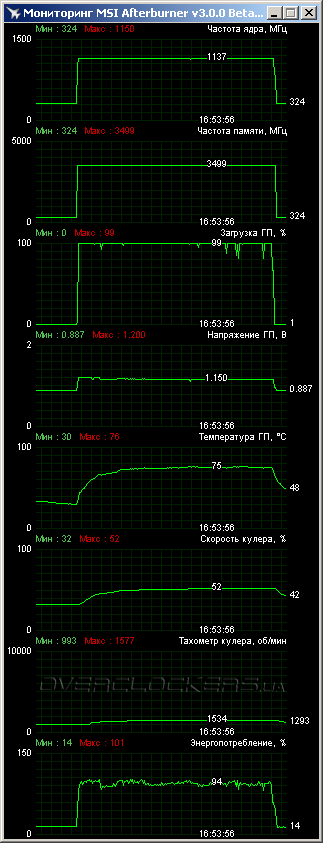

В нагрузке реальная частота Boost держалась на уровне 1137–1150 МГц. То есть преимущество над рефенсом еще более внушительное, чем при сравнении по базовым частотам. По итогам 13-минутного прогрева Unigine Valley benchmark пиковая температура не превысила 76 °C. Это ниже температуры ASUS GTX780TI-DC2OC-3GD5. Самое удивительное, что Matrix оказался еще и тише, ведь скорость вращения вентиляторов едва достигала уровня 1570 об/мин.

ASUS MATRIX-GTX780TI-P-3GD5

Редкий случай, когда более быстрая версия оказывается тише и холоднее модели с пониженной частотой. Тем более, что никаких конструктивных отличий в системах охлаждения нет. Забегая наперед отмечу, что Matrix и в плане энергопотребления продемонстрировал более низкие показатели, следовательно и GPU холоднее. Возможно, Matrix удачнее сбалансирован по начальным рабочим напряжениям. Не исключено, что и наш экземпляр ASUS GTX780TI-DC2OC-3GD5 был неудачным.

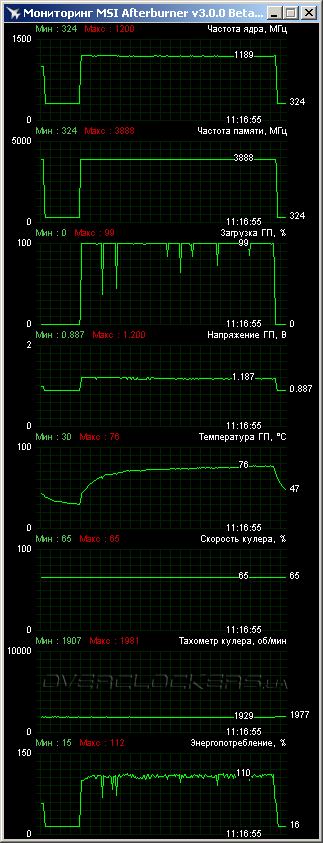

Зато в разгоне Matrix оказался солидарен с ASUS DC2OC, продемонстрировав такие же частотные показатели, которые не отличаются от разгона референсных карт. По базовой частоте разгон составил 1057 МГц при пиковом значении в 1200 МГц. Память выше 7776 МГц не пошла. Напряжение повышено на 16 мВ.

ASUS MATRIX-GTX780TI-P-3GD5

Результат не впечатляющий. Но это не предел карты. Просто дальнейшее повышение частоты ядра приводило к появлению артефактов, что сводило на нет практичность подобного разгона. Зато итоговые частоты в 1057–1200/7776 МГц карта легко удерживала при скорости вентиляторов менее 2000 об/мин. То есть такой разгон вполне подходит для повседневного использования.

ASUS MATRIX-GTX780TI-P-3GD5

У референса и ASUS GTX780TI-DC2OC-3GD5 похожие частоты требовали выводить систему охлаждения в очень шумный режим.
