Обзор и тестирование видеокарты Gigabyte GV-N460OC-768I

В недавнем нашем большом сравнительном тестировании 12 видеокарт AMD и NVIDIA мы обещали отдельно рассмотреть отлично проявившую себя карту GeForce GTX 460 768MB от Gigabyte. Обзор GV-N460OC-768I, конечно, задержался. Но лучше поздно, чем никогда, поэтому без лишних слов и длинных вступлений мы переходим к виновнику данного обзора.


Gigabyte GV-N460OC-768I

Видеокарта поставляется в небольшой коробке.

Gigabyte GV-N460OC-768I

Gigabyte GV-N460OC-768I

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI
  • два переходника питания molex/PCI-E;
  • диск с драйверами;
  • инструкции.

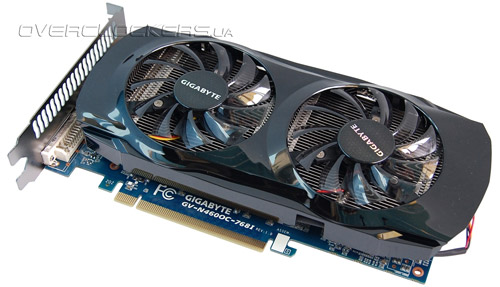

Главной особенностью, которая сразу же бросается в глаза, является двухвентиляторная система охлаждения WindForce 2X, накрывающая всю плату.

Gigabyte GV-N460OC-768I

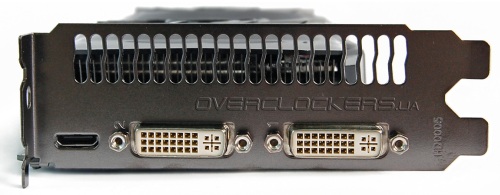

Набор внешних интерфейсов стандартный для представителей этой серии: два DVI плюс один mini-HDMI.

Gigabyte GV-N460OC-768I

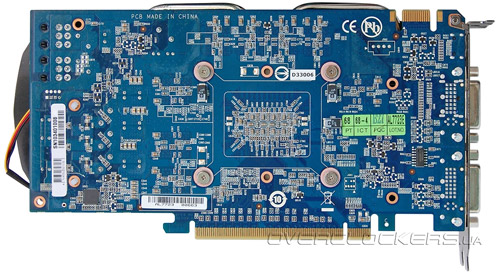

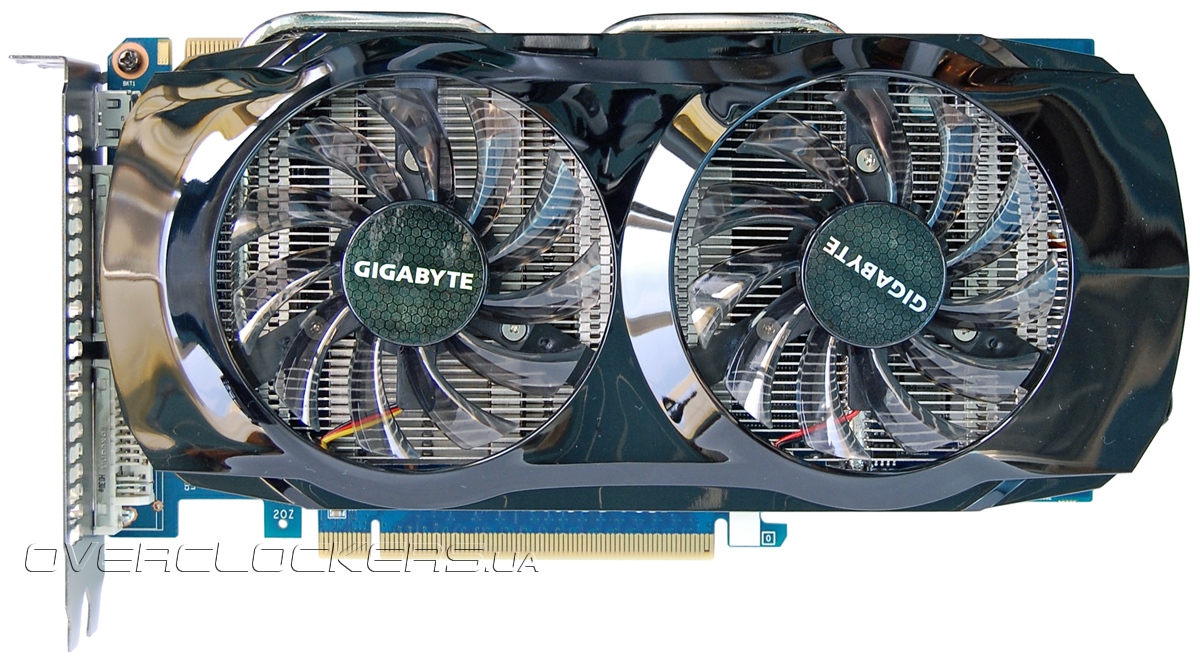

Взглянем на карту поближе. Размеры ее такие же компактные, как и у референса, хотя GV-N460OC-768I чуть-чуть длиннее из-за торчащего кожуха системы охлаждения. Текстолит привычного синего цвета, характерного для всех продуктов Gigabyte.

Gigabyte GV-N460OC-768I

Gigabyte GV-N460OC-768I

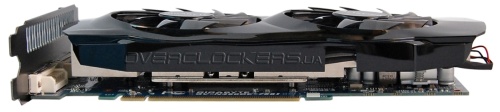

Вентиляторы расположены под небольшим углом относительно плоскости платы, что отлично видно при взгляде сбоку.

Gigabyte GV-N460OC-768I

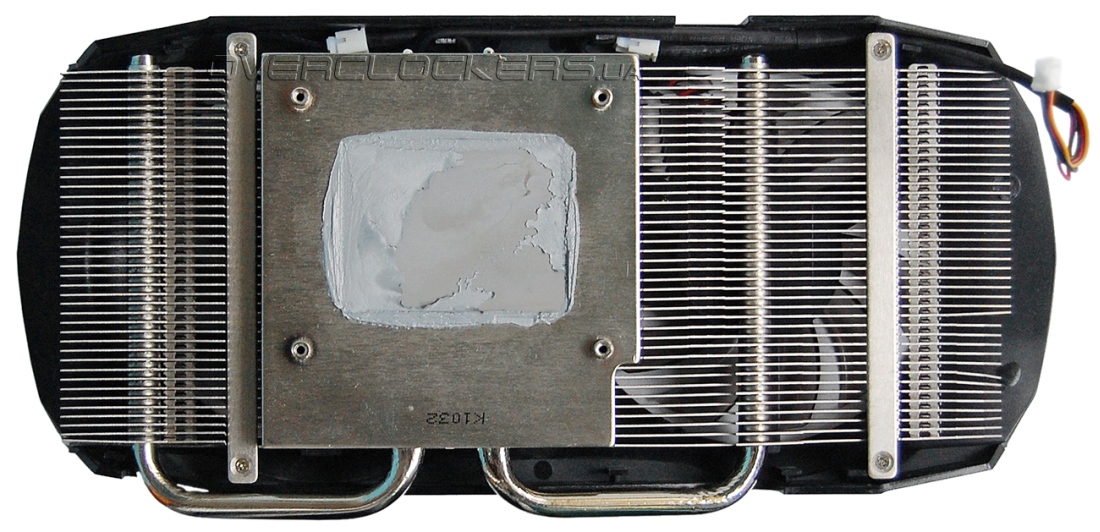

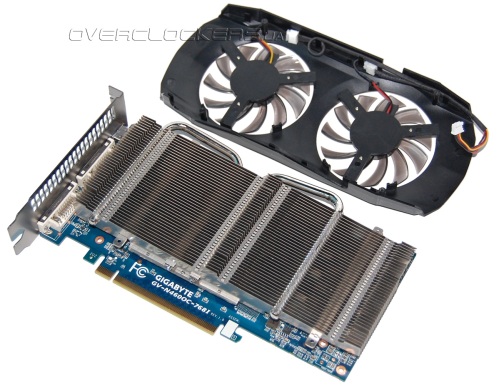

Кулер состоит из массивного основания и радиатора, набранного из 40 пластин, пронизанных двумя тепловыми трубками. Два 80-мм вентилятора Eveflow T128010SM подключены параллельно к одному четырехконтактному разъему. Они обеспечивают обдув сразу всей платы и обеспечивают отличное охлаждение системы питания.

Gigabyte GV-N460OC-768I

Gigabyte GV-N460OC-768I

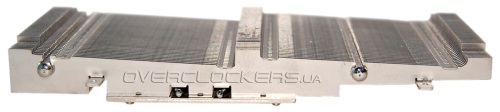

Радиатор имеет нестандартную ступенчатую форму.

Gigabyte GV-N460OC-768I

Такая конструкция кулера с наклонными вентиляторами препятствует появлению турбулентных потоков. Это должно обеспечивать более эффективный обдув всей площади радиатора, и, как следствие, увеличить эффективность системы охлаждения при одинаковых оборотах обдувающих вентиляторов.

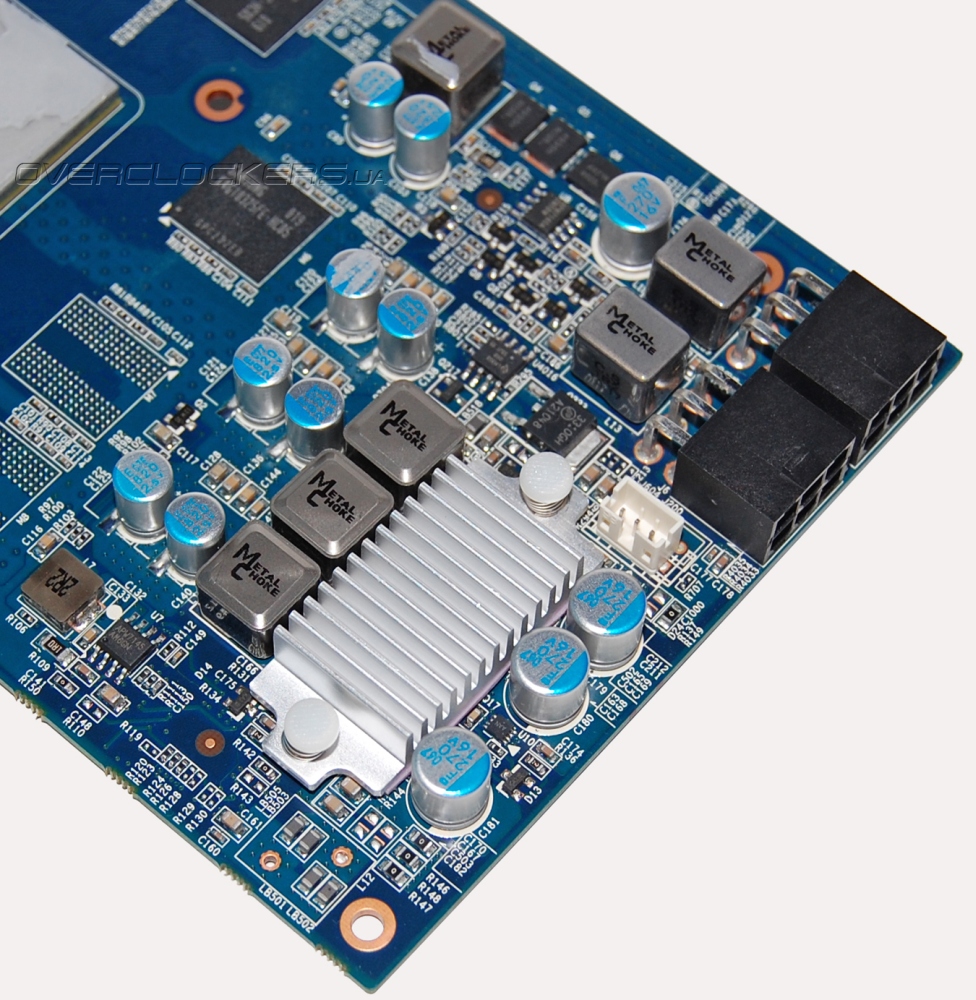

На силовые элементы подсистемы питания GPU установлен скромненький компактный радиатор. Сбоку расположены два стандартных шестиконтактных разъема питания. Заявленное пиковое энергопотребление референсных 192-битных GeForce GTX 460 достигает 150 Вт.

Gigabyte GV-N460OC-768I

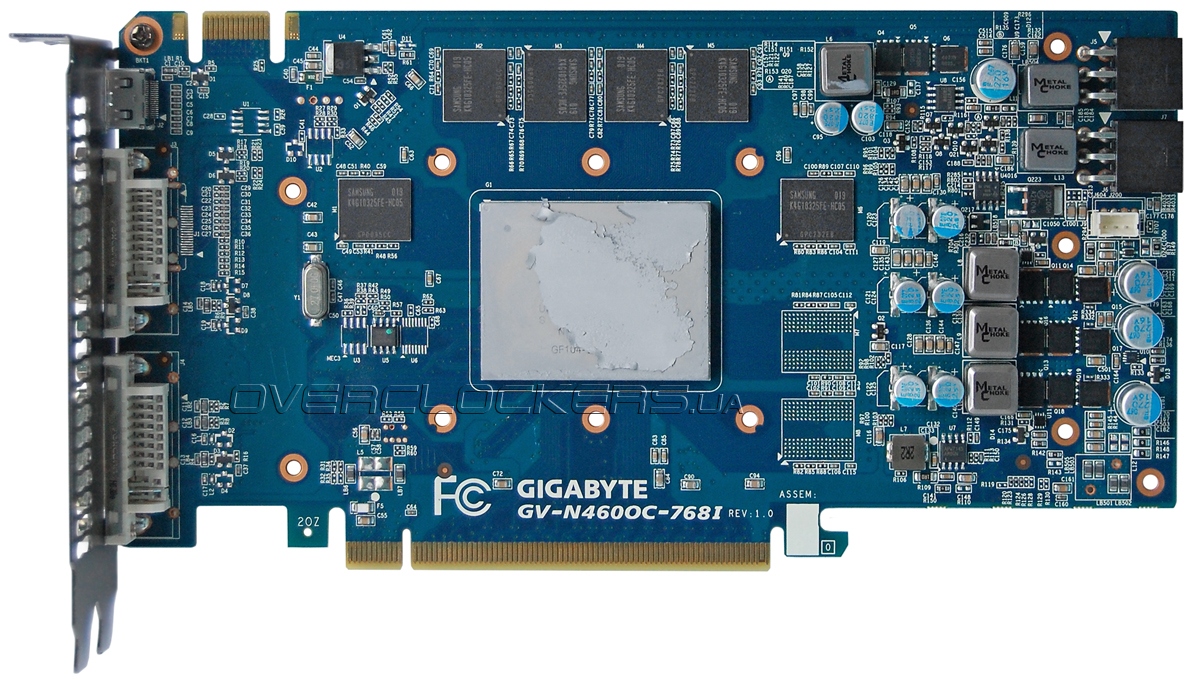

Видеокарта выполнена в соответствии с внутренними стандартами компании Gigabyte — Ultra Durable VGA. Это подразумевает производство платы с увеличенной толщиной медных проводников и применением высококачественных компонентов — конденсаторов с твердым электролитом, МОП-транзисторов с пониженным сопротивлением открытого канала и фирменных дросселей с ферритовым сердечником. За исключением лучшей элементной базы никаких кардинальных отличий от референсного дизайна GeForce GTX 460 нет.

Gigabyte GV-N460OC-768I

Система питания выполнена на базе ШИМ-контроллера ON Semiconductor NCP5388 по стандартной схеме — 3 фазы на ядро, 1 на память.

ON Semiconductor NCP5388

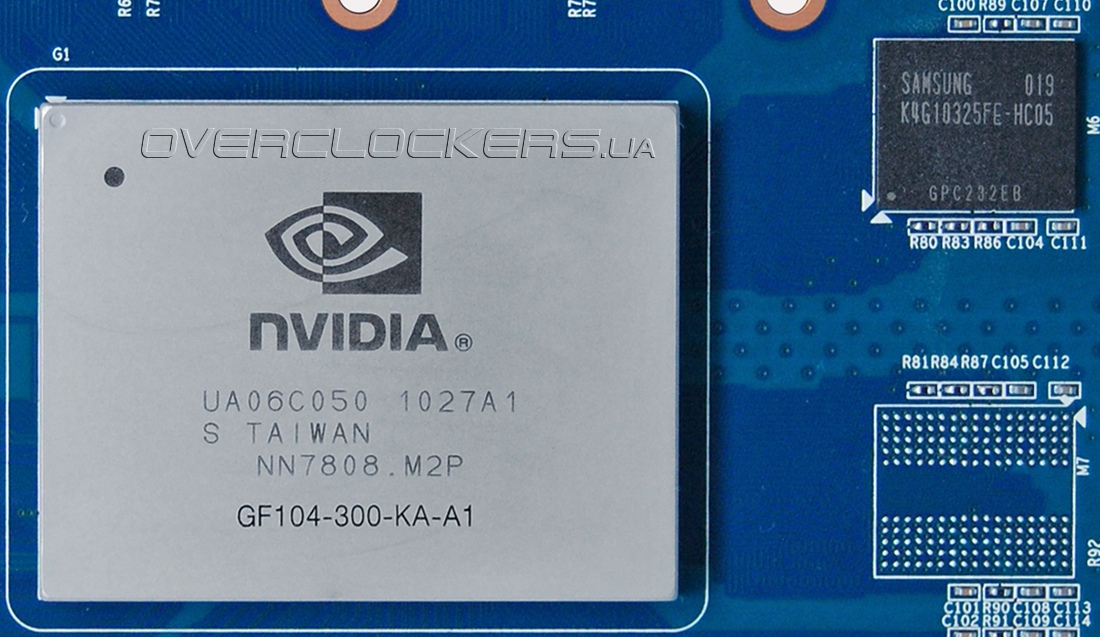

Распаяно шесть микросхем памяти Samsung K4G10325FE-HC05. Графический чип GF104-300-KA-A1 накрыт большой теплораспределительной крышкой.

GF104-300-KA-A1 и Samsung K4G10325FE-HC05

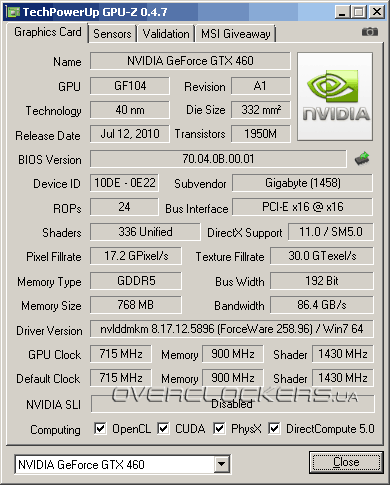

Наличие аббревиатуры OC в названии видеокарты GV-N460OC-768I свидетельствует о заводском разгоне. В данном случае он довольно скромный — ядро функционирует на 715/1420 МГц вместо стандартных 675/1350 МГц, а память и вовсе работает на рекомендованной частоте 3600 МГц.

Gigabyte GV-N460OC-768I

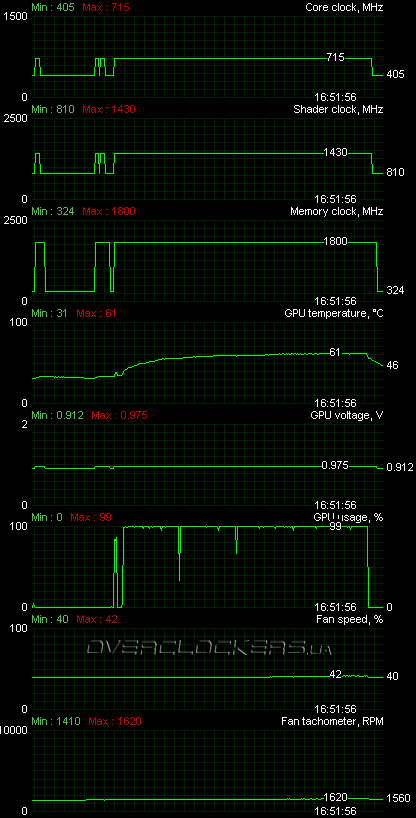

В игровом режиме видеокарта порадовала тишиной и хорошими температурными показателями. При 12-минутной нагрузке Crysis Warhead на максимальных настройках качества («Ambush», 1920x1200, Very High, AA4x) ядро прогрелось до 61 °С при 23 градусах в помещении. Согласно данным мониторинга, вентиляторы при этом раскручивались до 1620 об/мин. Результат просто отличный!

Gigabyte GV-N460OC-768I

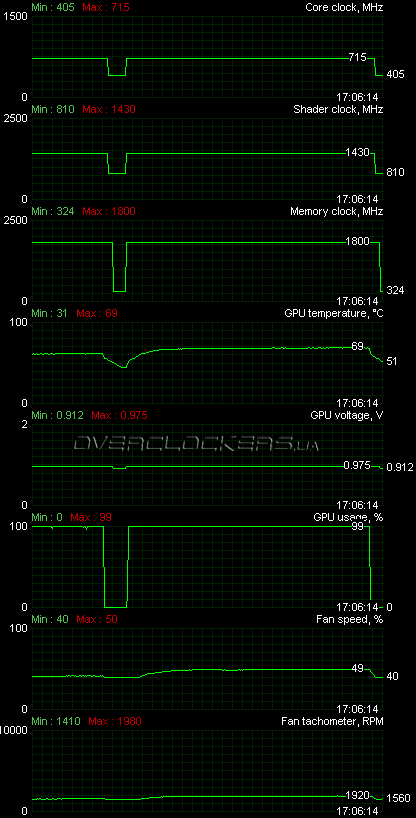

И даже с «тестом стабильности» Furmark система охлаждения WindForce справилась без большого уровня шума. Вентиляторы раскрутились лишь до 1920 об/мин, удерживая температуру GPU в пределах 69 °С.

Gigabyte GV-N460OC-768I

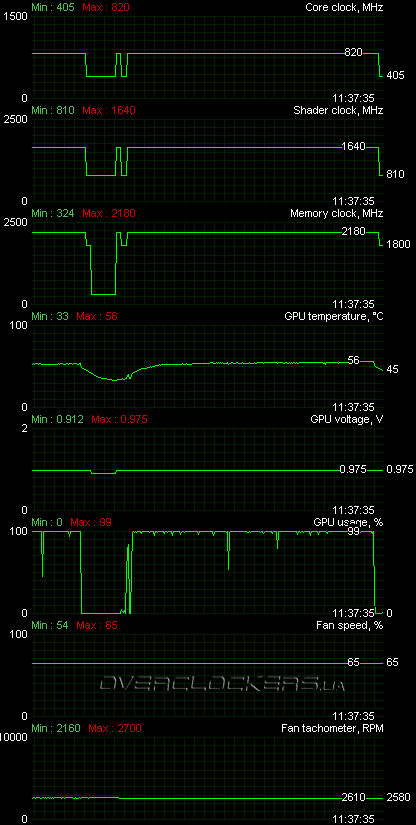

Перейдем к разгону. Обычно мы пытаемся получить максимум от каждой карты, выкручивая обороты родной системы охлаждения до предела. Но в данном случае мы решили подобрать и более практичный режим. Для этого ограничились стандартным напряжением 0,975 В и не повышали его. В таком режиме GPU смог работать на частоте 820/1640 МГц, и это лучший результат разгона GF104 на таком низком напряжении среди всех побывавших у нас видеокарт GeForce GTX 460. Вот только ограничиться низкими оборотами не вышло. Хотя само ядро грелось слабо, но карта работала нестабильно при длительных нагрузках. Постепенно повышая обороты, мы остановились на отметке 2600 об/мин, когда все игровые тесты были пройдены без проблем. При этом GPU едва нагревался до 56 °С. Шум был уже заметным, но вполне терпимым и не раздражающим — такой легко затеряется на фоне «боксовых» кулеров. Память разогналась до 4360 МГц.
Gigabyte GV-N460OC-768I

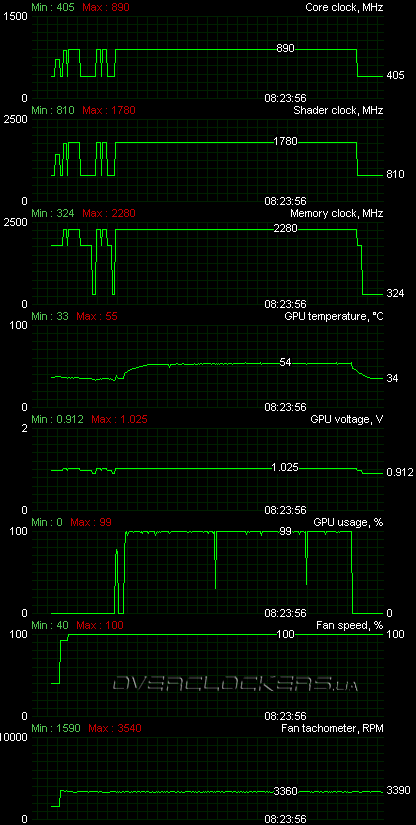

Похоже, крошечного радиатора на транзисторах цепи питания маловато для поддержания приемлемого температурного режима на повышенных частотах. И при софтвольтмоде это становится еще более очевидно. Для видеокарты не проблема и 900 МГц по ядру одолеть, но никакой стабильности на таких частотах не удавалось достичь даже при работе кулера на 100%. В итоге мы остановились на частотной формуле 890/1780 МГц при невысоком напряжении 1,025 В. Разгон памяти чуть выше — 4560 МГц.

Gigabyte GV-N460OC-768I

Температура графического процессора при максимальных оборотах обдувающих вентиляторов не превышала 55 °С. Шум, конечно же, был большой и говорить о практичности такого режима уже не приходится. При организации лучшего охлаждения «мосфетов» можно было бы вести речь о повседневном использовании видеокарты в таком режиме. Для этого придется выточить свой радиатор с большей площадью теплоотдачи и подходящего размера.
