Тестируем видеокарту ZOTAC GeForce GTX 285 AMP! на базе 55-нм чипа GT200

В последний год компания NVIDIA практикует выпуск новых моделей видеокарт простым переименованием старых продуктов или же добавляет некоторую функциональность, при этом название оставляет прежним. Выпустив в начале лета прошлого года hi-end-карты нового поколения с соответствующим ценником, калифорнийцам вскоре пришлось снижать стоимость GeForce GTX 280/260, так как они оказались не конкурентоспособными по этому показателю с решениями AMD. Естественно, прибыль от производства 65-нм графического процессора GT200 стала минимальной, и переход на новый техпроцесс стал вопросом времени.

При переходе на технологические нормы 55 нм NVIDIA решила ничего не менять в структуре чипа — это все те же 1,4 млрд. транзисторов, но при этом энергопотребление GT200 значительно уменьшилось. Так, карта на его базе, получившая название GeForce GTX 285 потребляет всего лишь 183 Вт вместо 236 Вт, которыми «славились» GeForce GTX 280. А учитывая более высокие частоты у новинки — 648/1476 МГц чип и 2484 МГц память, против 602/1296 МГц и 2214 МГц соответственно у GeForce GTX 280 — экономия весьма существенная. В остальном, это все тот же старый добрый GT200 с 240 потоковыми процессорами, 80 текстурными блоками и 32 ROP. Шина памяти осталась прежней, 512-битной, при этом объем GDDR3 видеопамяти составляет 1024 МБ.

Кроме того, были изменены дизайн PCB и система охлаждения карты. Теперь память полностью перенесена на лицевую сторону платы, а кулер стал немного проще по конструкции.

В качестве представителя решения на базе нового чипа к нам на тестирование попала видеокарта ZOTAC GeForce GTX 285 AMP!, которая изначально разогнана производителем. Для сравнения с ней была выбрана карта ZOTAC GeForce GTX 280 AMP!, так же с заводским разгоном.

Характеристики рассматриваемых карт:

Видеоадаптер ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 280 AMP!
Ядро G200-350-B3 G200-300-A2
Техпроцесс, нм 55 65
Количество потоковых процессоров 240 240
Количество текстурных блоков 80 80
Количество блоков рендеринга 32 32
Частота ядра (номинал), МГц 702 (648) 702 (602)
Частота шейдерного домена (номинал), МГц 1512 (1476) 1404 (1296)
Шина памяти, бит 512 512
Тип памяти GDDR3 GDDR3
Объём памяти, МБ 1024 1024
Частота памяти (номинал), МГц 2592 (2484) 2300 (2214)
Интерфейс PCI Express 2.0 PCI Express 2.0
Энергопотребление, Вт
183 236


ZOTAC GeForce GTX 285 AMP! и GeForce GTX 280 AMP!

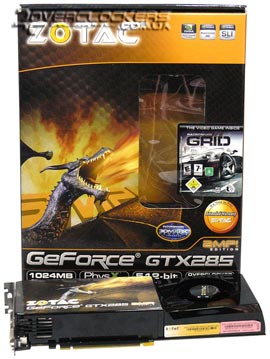

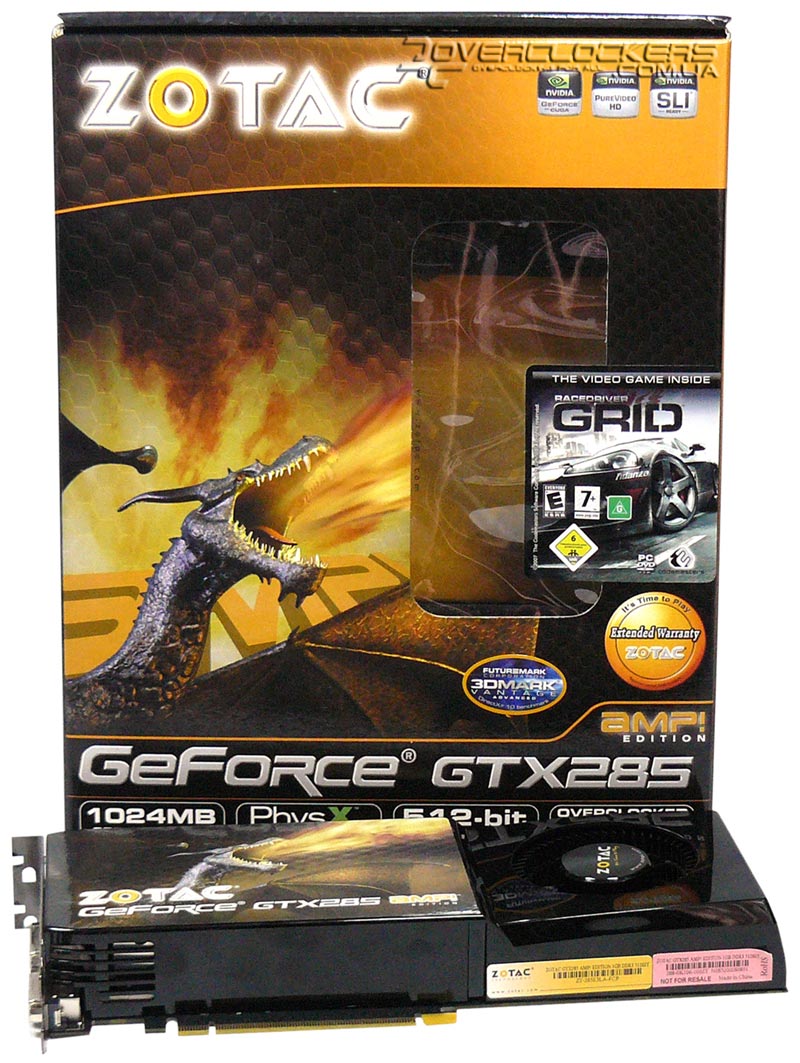

Оформление упаковки видеокарты ZOTAC GeForce GTX 285 AMP! хоть и отличается от ранее выпускавшихся моделей этого производителя, но выполнено в тех же фирменных желто-оранжевых тонах с изображением грозного дракона на лицевой стороне коробки. Есть также наклейка, извещающая счастливых пользователей о наличии внутри диска с игрой GRID.

ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 280 AMP!
(Слева упаковка GeForce GTX 285)

Комплектация ZOTAC GeForce GTX 285 AMP! следующая:
  • Переходник DVI/D-Sub;
  • Переходник DVI/HDMI;
  • Два переходника питания Molex/PCI-E;
  • Звуковой кабель подключения S/PDIF;
  • Диск с 3DMark Vantage
  • Диск с игрой GRID;
  • Диск с драйверами;
  • Инструкция по установке.

ZOTAC GeForce GTX 285 AMP!

Комплектация ZOTAC GeForce GTX 280 AMP!:
  • Переходник DVI/D-Sub;
  • Переходник DVI/HDMI;
  • Переходник HDTV;
  • Переходник питания Molex/PCI-E;
  • Переходник питания 6-pin PCI-E/8-pin PCI-E;
  • Звуковой кабель подключения S/PDIF;
  • Диск с игрой GRID;
  • Диск с драйверами;
  • Инструкция по установке.

Как видите, комплектация обеих карт отличается лишь наличием тех или иных переходников и диска с тестовым пакетом 3DMark Vantage от Futuremark Corp. Последний будет как раз кстати, учитывая платность даже облегченной версии этого синтетического бенчмарка.

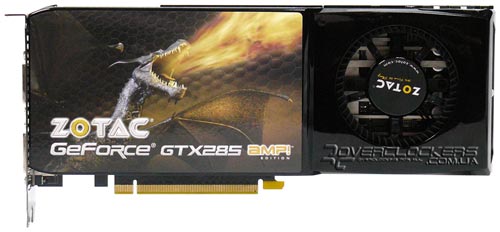

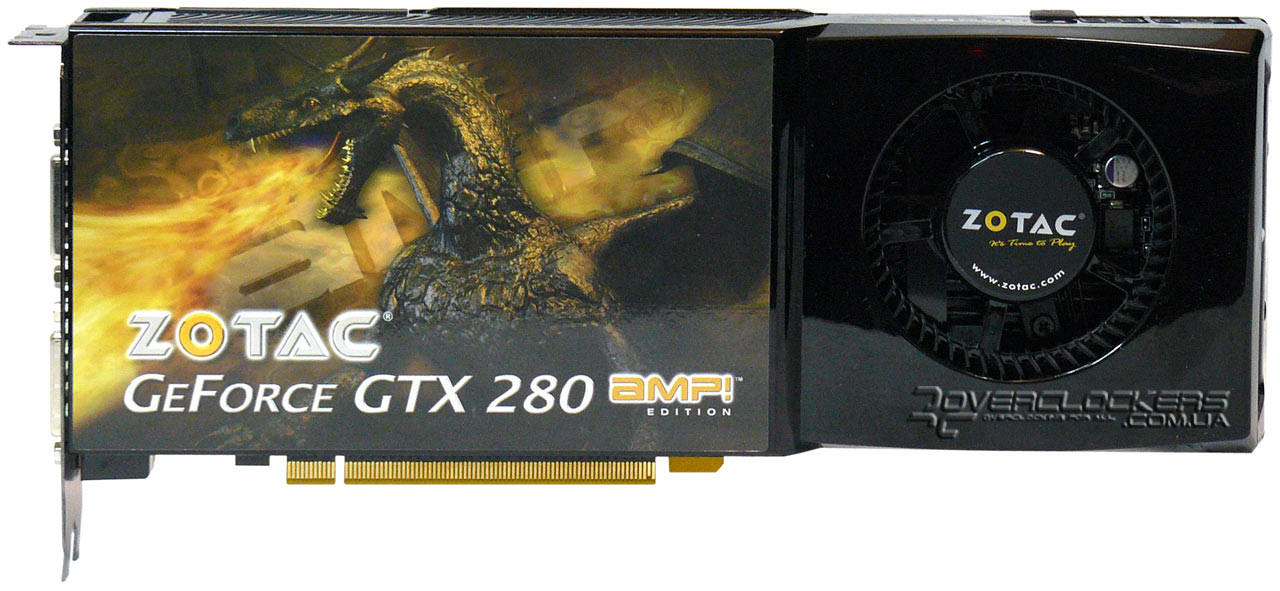

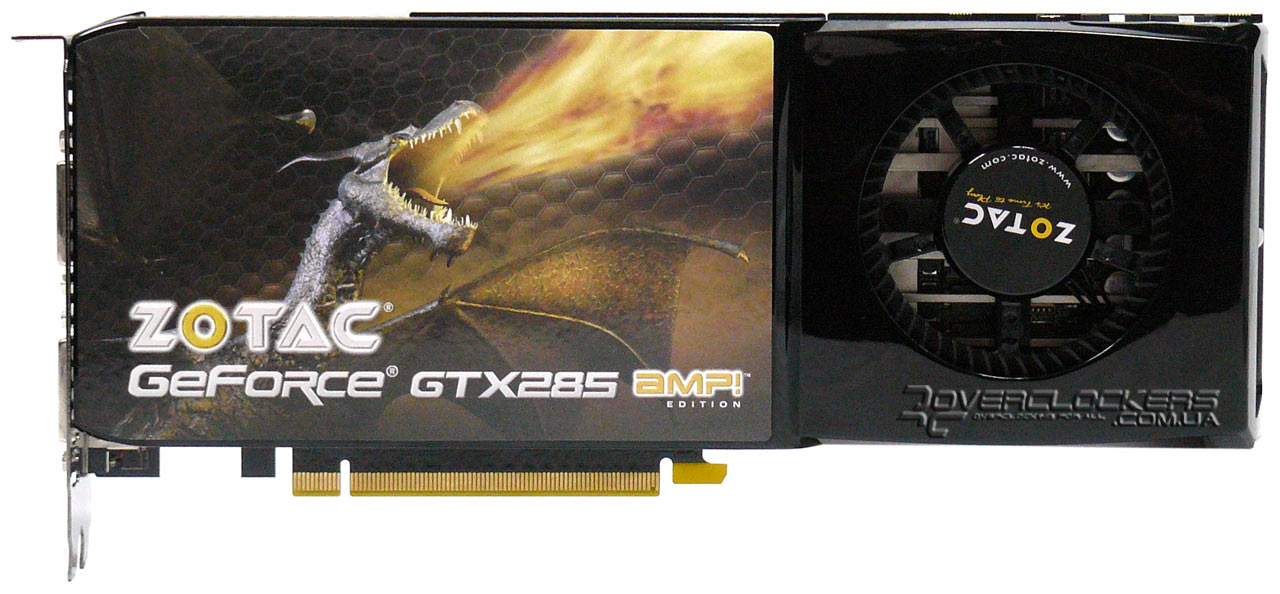

Линейные размеры новинки соответствуют высокоуровневым решениям, выпускавшимся ранее, т.е. в длину карта равна 27 см и для ее установки необходим просторный корпус.

ZOTAC GeForce GTX 285 AMP!
GeForce GTX 285

ZOTAC GeForce GTX 280 AMP!
GeForce GTX 280

Внешне видеокарта GeForce GTX 285 отличается от предшественников закругленными краями системы охлаждения возле периферийных разъемов.

ZOTAC GeForce GTX 285 AMP!

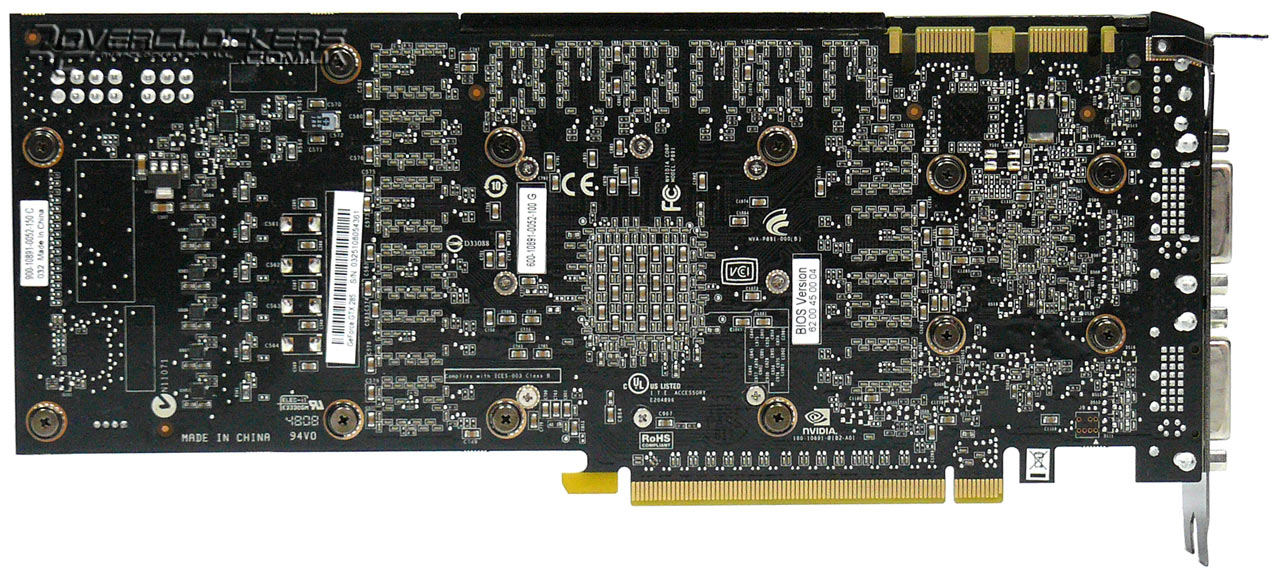

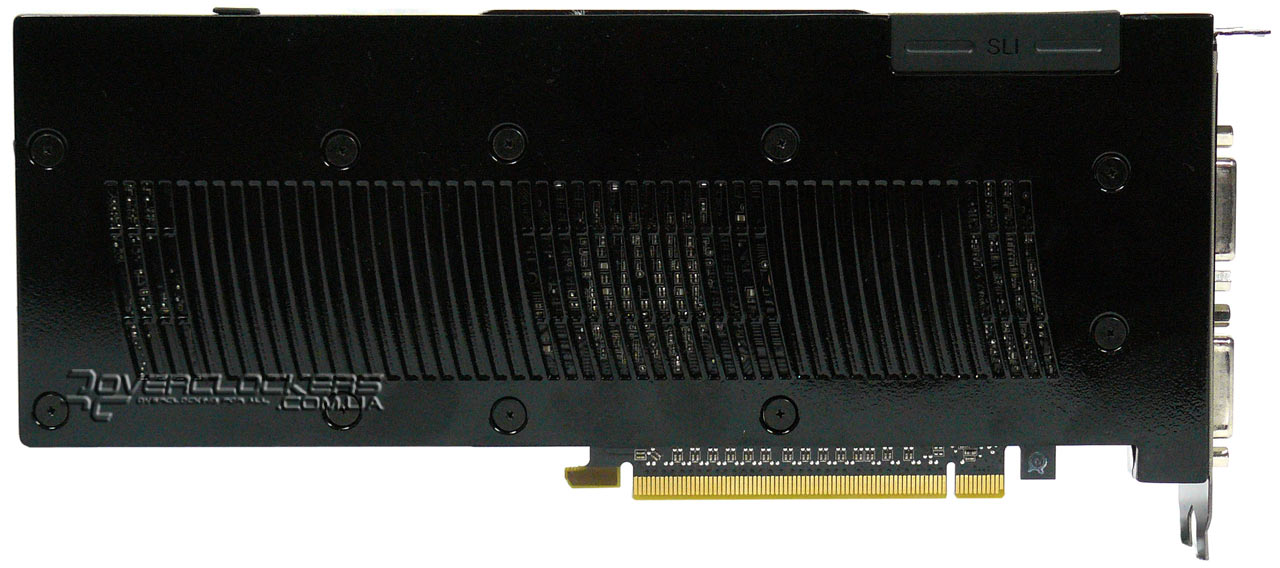

А также отсутствием алюминиевой крышки-радиатора на обратной стороне карты. Теперь новинка больше похожа на акселераторы GeForce 9800 GTX, чем на своих hi-end-собратьев.

ZOTAC GeForce GTX 285 AMP!
GeForce GTX 285

ZOTAC GeForce GTX 280 AMP!
GeForce GTX 280

За счет снижения энергопотребления, хотя требования к БП остались на прежнем уровне — минимум 550 Вт, на боковой стороне карты расположены два шестиштырьковых разъема дополнительного питания, вместо восьми- и шестиштырькового на GeForce GTX 280.

ZOTAC GeForce GTX 285 AMP!
GeForce GTX 285

ZOTAC GeForce GTX 280 AMP!
GeForce GTX 280

Рядом находится разъем для подключения цифрового аудиосигнала с выхода S/PDIF звуковой карты для последующего вывода сигнала через интерфейс HDMI. Интерфейсы MIO для объединения акселераторов в режим SLI теперь лишены резиновой заглушки, как и звуковой разъем.

ZOTAC GeForce GTX 285 AMP!

ZOTAC GeForce GTX 285 AMP!

Разъемы на задней панели для обеих карт стандартны: два Dual Link DVI и традиционный HDTV.

ZOTAC GeForce GTX 285 AMP!

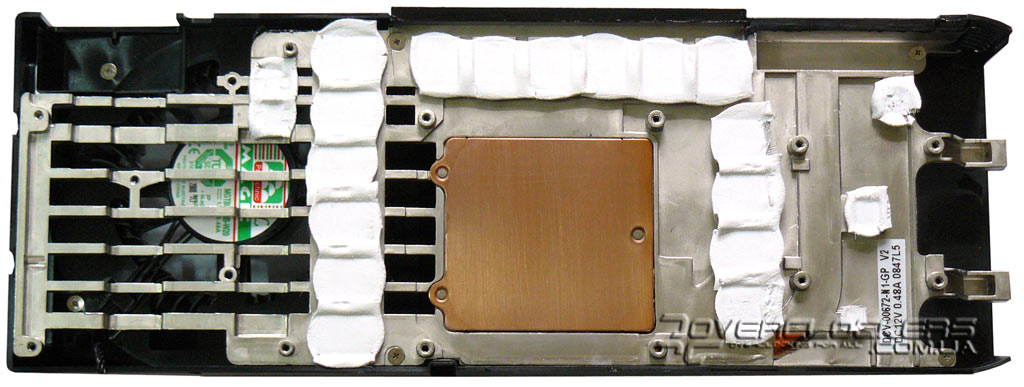

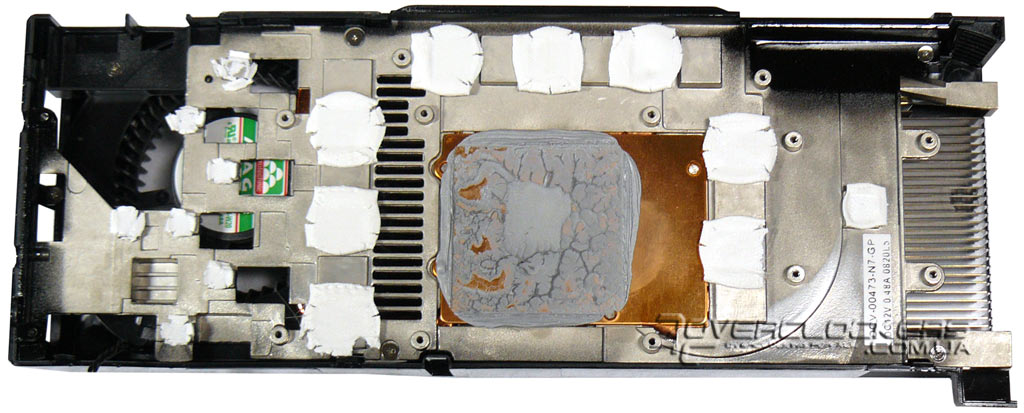

Система охлаждения GeForce GTX 285 по конструкции аналогична кулеру GeForce GTX 280/260 с некоторыми серьезными изменениями. Так, алюминиевое основание стало проще и контактирует теперь со всеми шестнадцатью чипами памяти; медная вставка, забирающая тепло от ядра по размерам стала меньше.

ZOTAC GeForce GTX 285 AMP!
Кулер GeForce GTX 285

ZOTAC GeForce GTX 280 AMP!
Кулер GeForce GTX 280

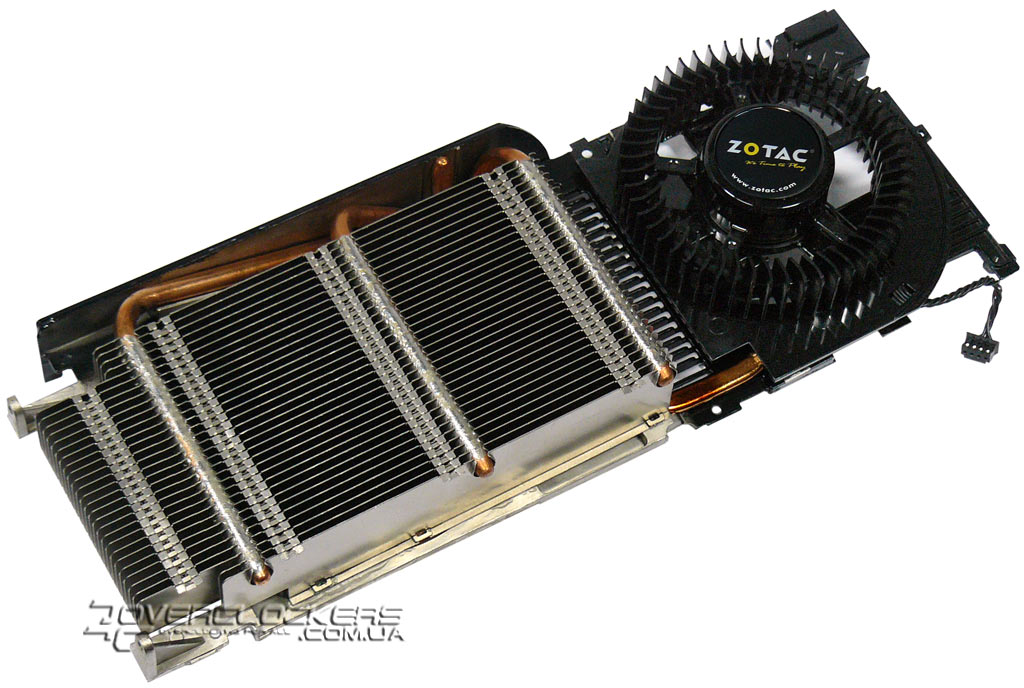

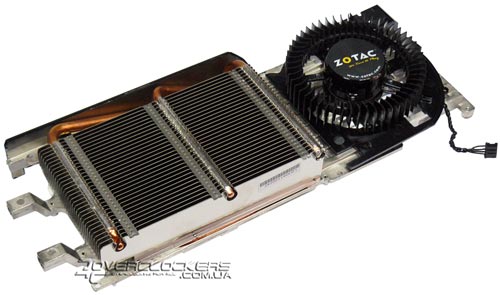

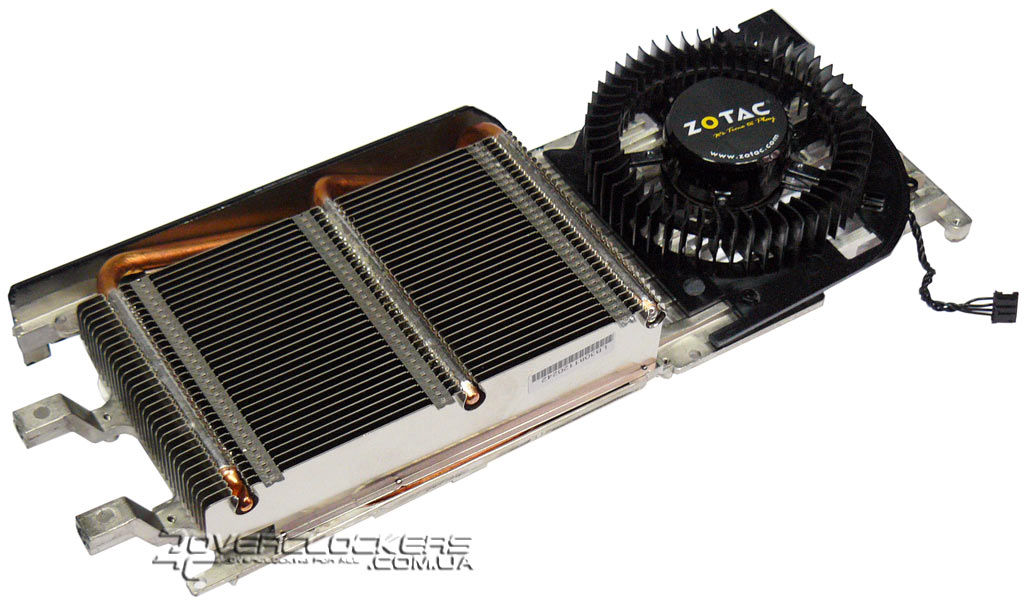

Площадь алюминиевых ребер и количество тепловых трубок сократились, но при более низком тепловыделении GT200b это вряд ли серьезно скажется на температурном режиме карты. Размеры турбины остались без изменения, частота вращения примерно такая же, как и на GeForce GTX 280 — около 3000 об/мин.

ZOTAC GeForce GTX 285 AMP!
Кулер GeForce GTX 285
ZOTAC GeForce GTX 280 AMP!
Кулер GeForce GTX 280

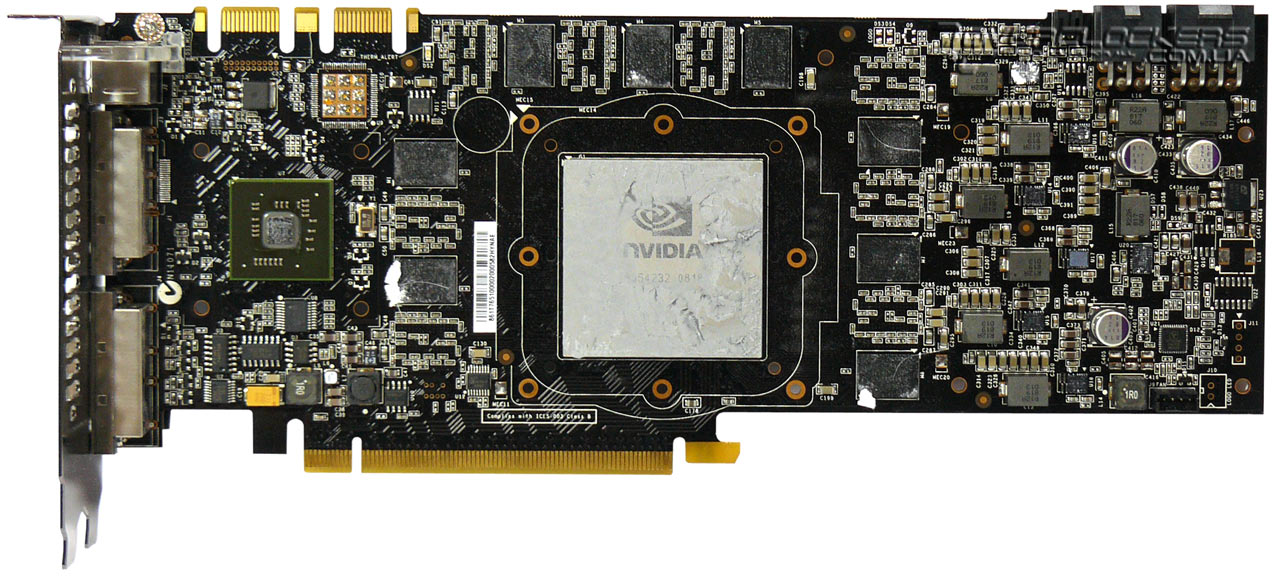

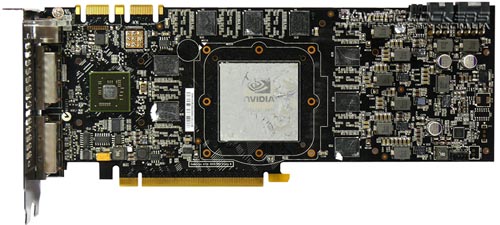

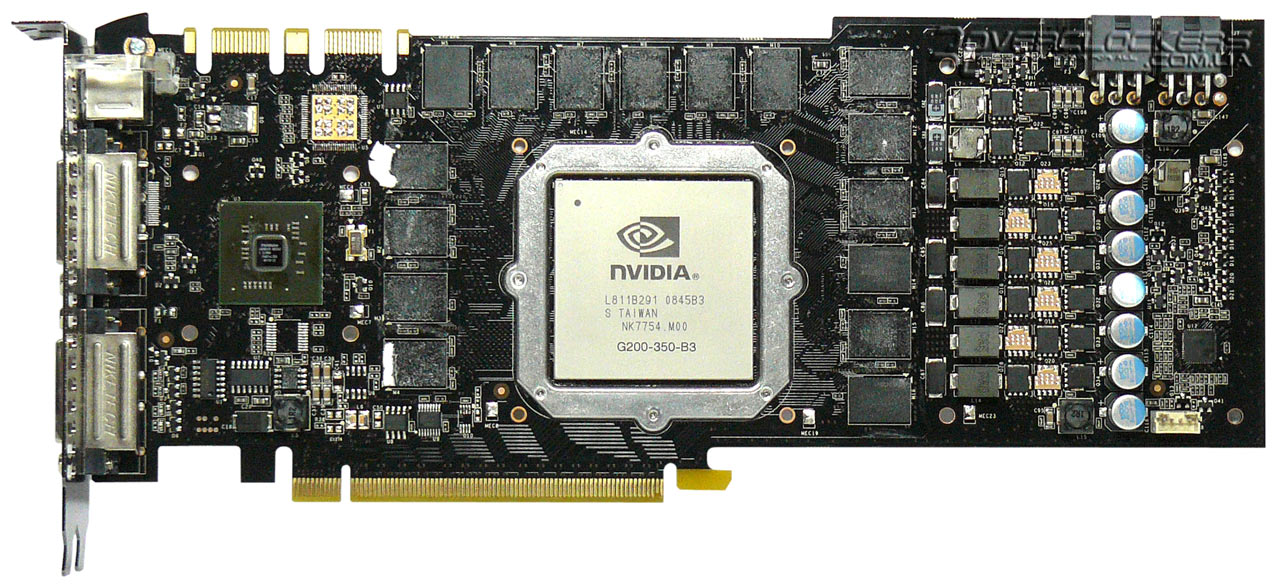

Дизайн PCB новой видеокарты полностью переработан: микросхемы памяти теперь расположены на лицевой стороне платы, которая стала чуть шире в районе стабилизатора напряжения, чем у GeForce GTX 280/260.

ZOTAC GeForce GTX 285 AMP!
Печатная плата GeForce GTX 285

ZOTAC GeForce GTX 280 AMP!
Печатная плата GeForce GTX 280

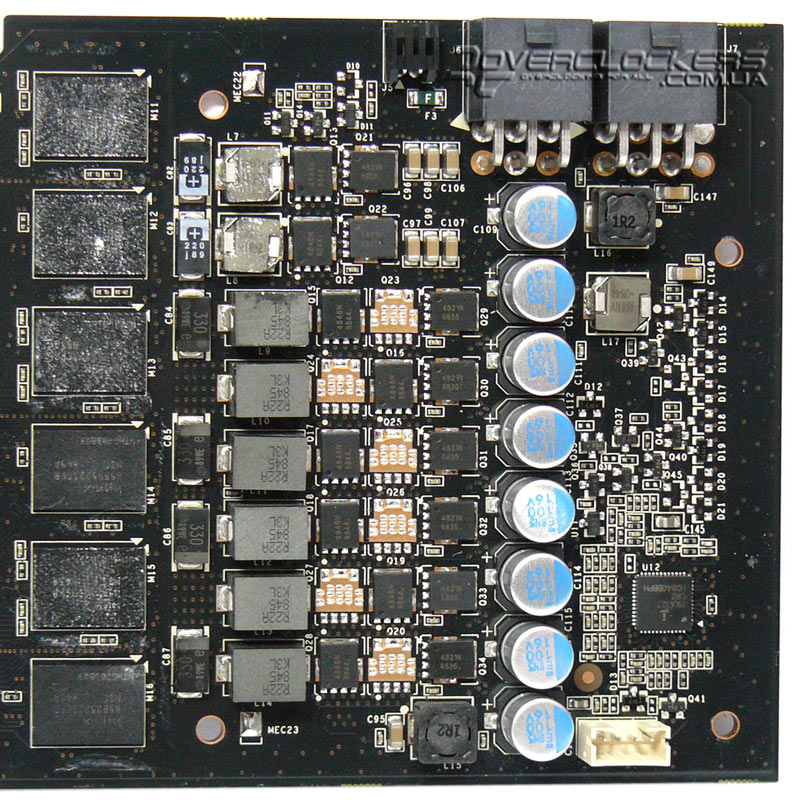

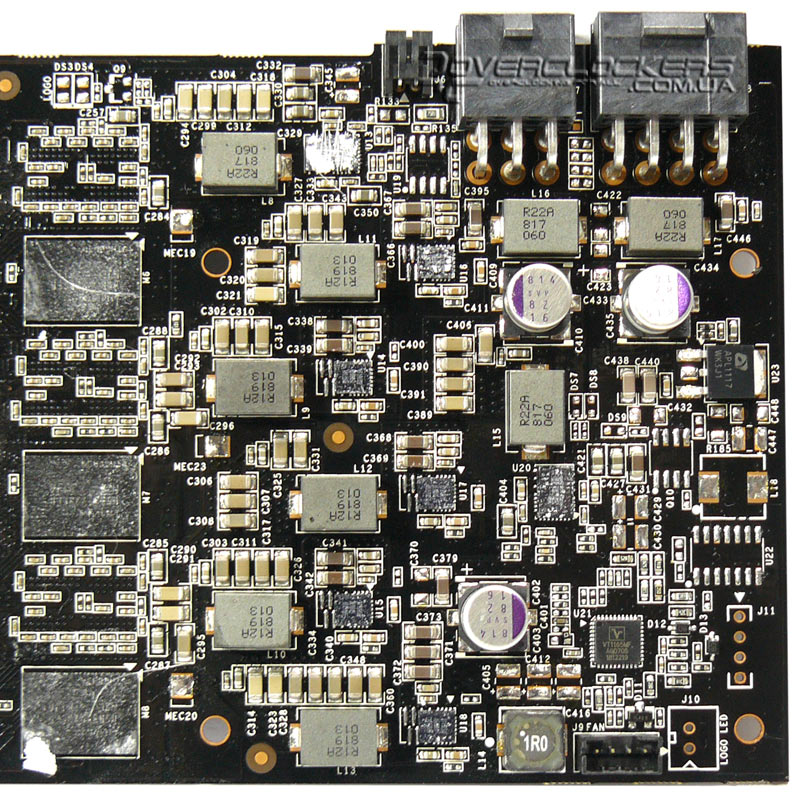

Подсистема питания также была изменена и при нагрузке на видеокарту идет постоянный высокочастотный писк, который отчетливо слышно даже с максимально раскрученной турбиной:

ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 280 AMP!
(Слева подсистема питания GeForce GTX 285)

Возможно, нам попался проблемный семпл, но это не единичный случай, что навевает мысли о тотальной экономии со стороны NVIDIA.

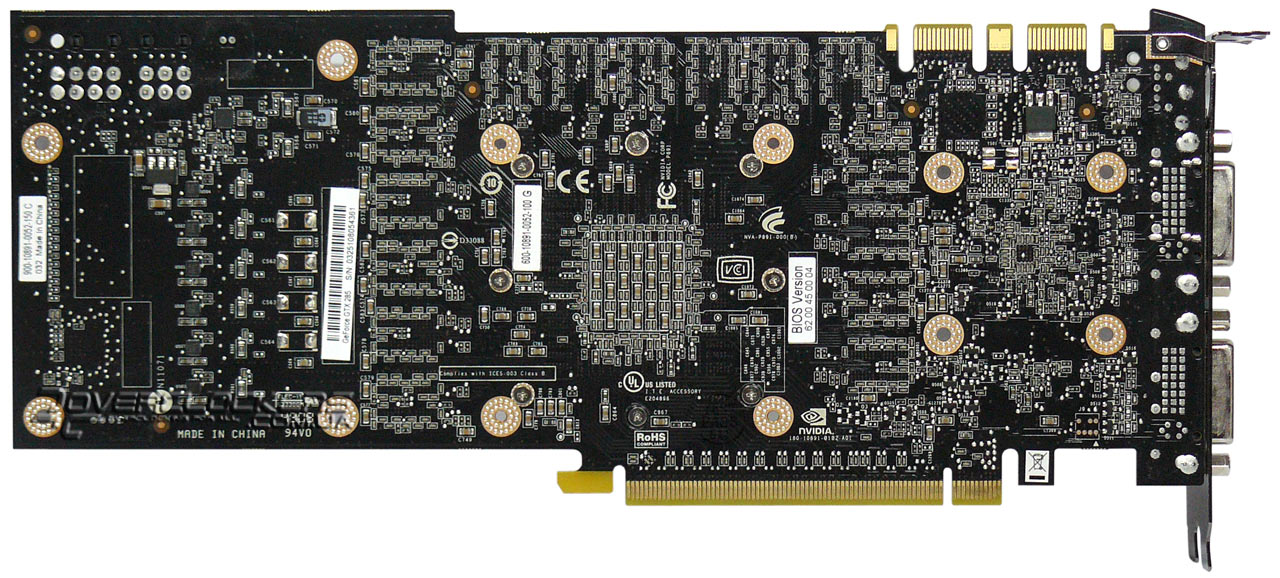

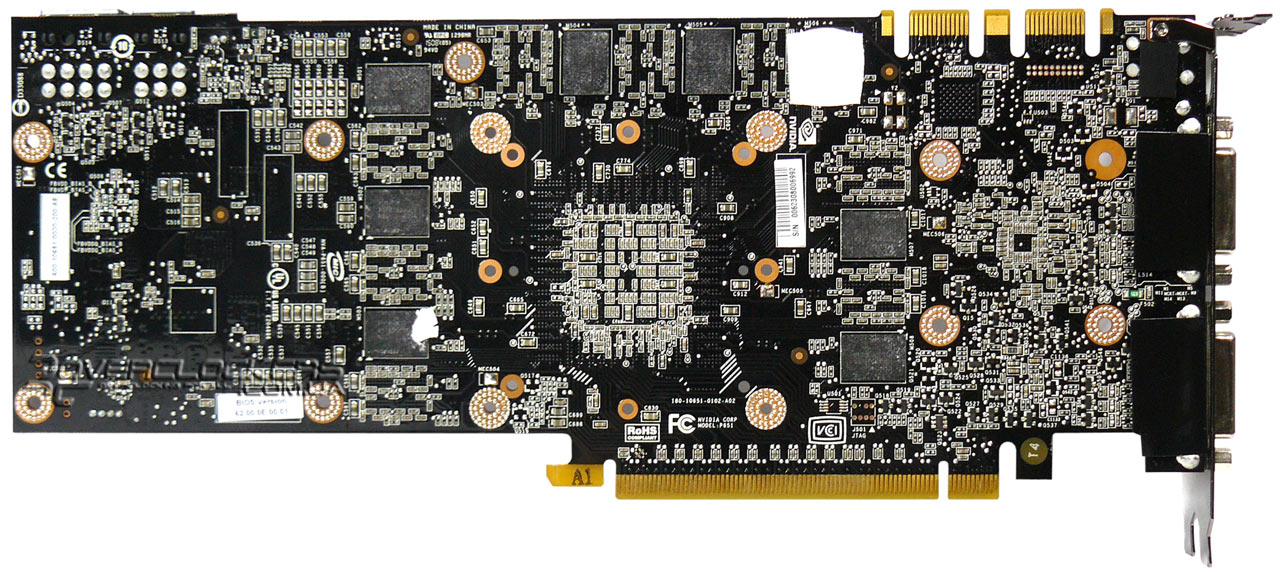

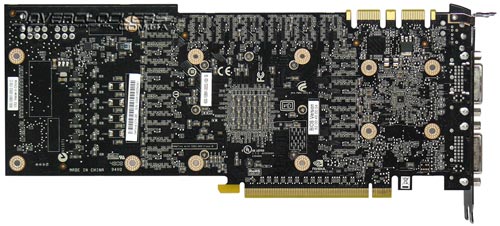

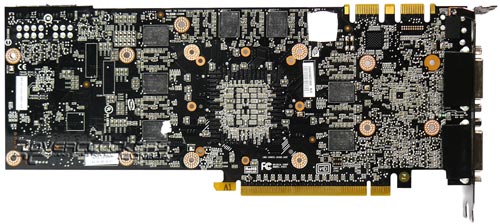

С обратной стороны платы минимум деталей в связи с переносом памяти на лицевую сторону:

ZOTAC GeForce GTX 285 AMP!
Печатная плата GeForce GTX 285

ZOTAC GeForce GTX 280 AMP!
Печатная плата GeForce GTX 280

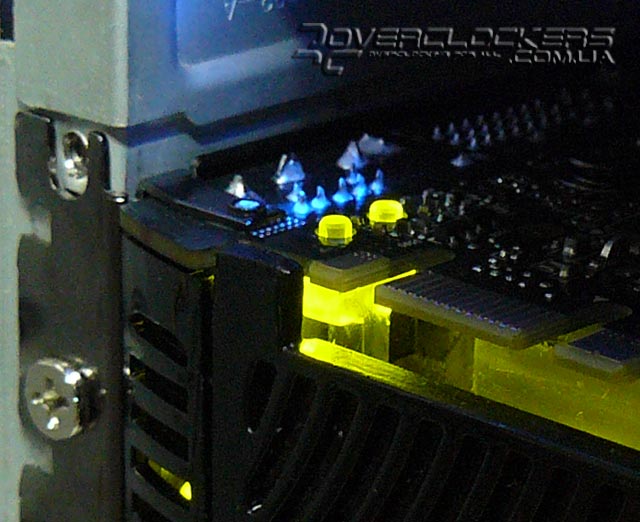

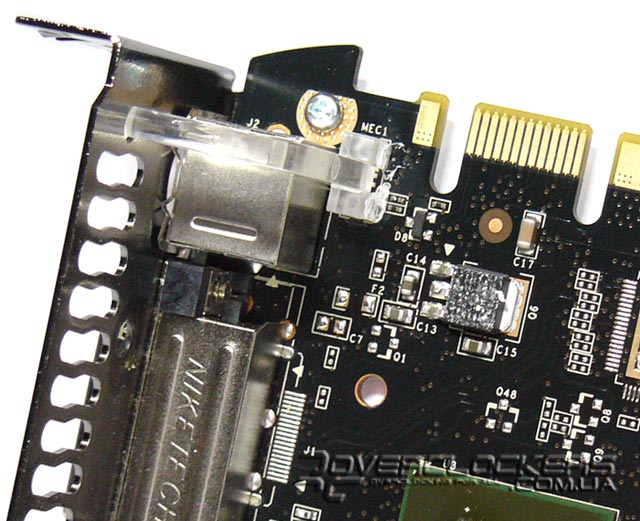

Также был заменен используемый ранее световод, который сигнализировал на задней панели карты о правильном подключении питании, на обычный прозрачный пластик. Правда, теперь светодиод может освещать почти весь системный блок и смотреть на заднюю стенку более нет необходимости.

ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 285 AMP!

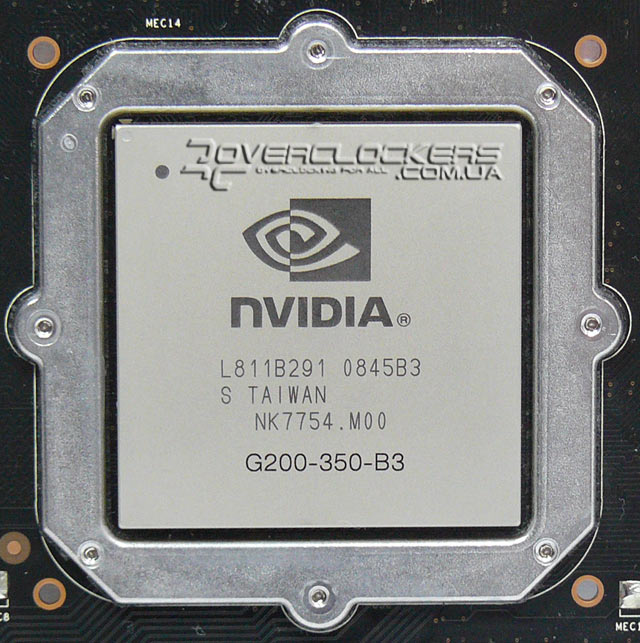

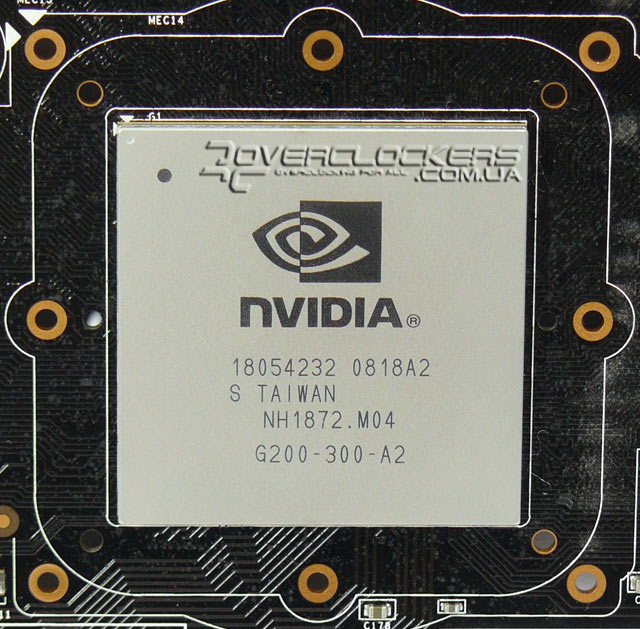

На видеокарте ZOTAC GeForce GTX 285 AMP! установлен чип G200-350 ревизии B2, выполненный по 55-нм техпроцессу, а на ZOTAC GeForce GTX 280 AMP! — 65-нм G200-300-A2. Сверху чипы накрыты теплораспределительной крышкой, которая также защищает кристаллы от механических повреждений.

ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 280 AMP!
(Слева чип на GeForce GTX 285)

Вокруг 55-нм чипа установлена рамка, предотвращающая изгиб платы в месте, где установлен графический процессор — ранее эту функцию в какой-то мере выполняла крышка-радиатор на обратной стороне карты.

ZOTAC GeForce GTX 285 AMP!

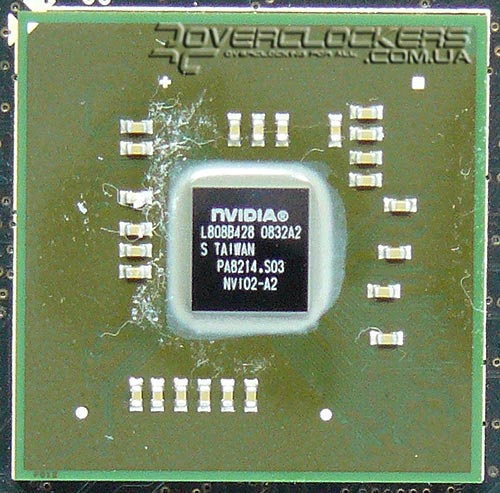

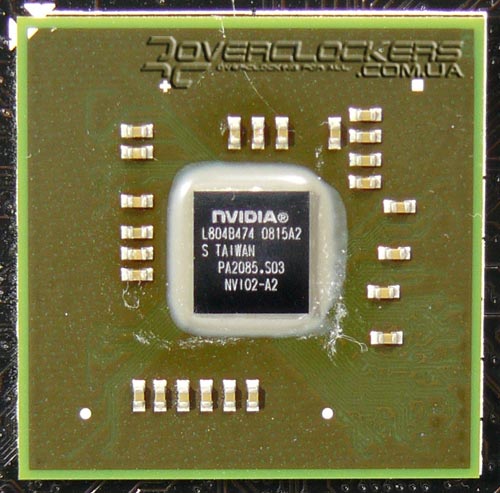

Несмотря на переход на более тонкий техпроцесс, блок, отвечающий за внешние интерфейсы (два RAMDAC, два Dual Link DVI, HDMI, DisplayPort, HDTV), интегрирован в отдельный чип NVIO2, расположенный возле разъемов DVI, также, как и у GeForce GTX 280/260.

ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 280 AMP!
(Слева чип NVIO2 на GeForce GTX 285)

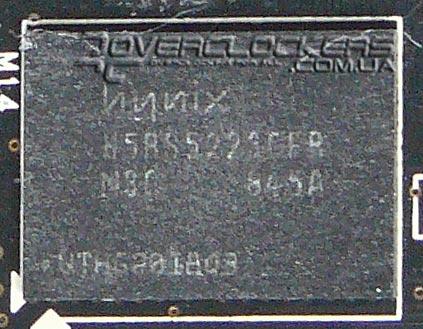

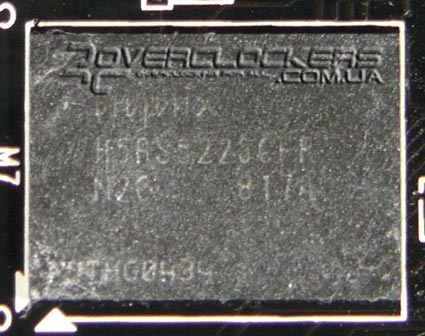

В качестве памяти на ZOTAC GeForce GTX 285 AMP! используются 16 микросхем H5RS5223CFR-N3C производства Hynix со временем доступа 0,75 нс, рассчитанные на эффективную частоту 2600 МГц. Общий объем памяти составляет 1024 МБ, шина — 512 бит. На ZOTAC GeForce GTX 280 AMP! установлены микросхемы H5RS5223CFR-N2C, способные работать на частоте 2400 МГц DDR.

ZOTAC GeForce GTX 285 AMP! ZOTAC GeForce GTX 280 AMP!
(Слева память на GeForce GTX 285)

Частота графического чипа ZOTAC GeForce GTX 285 AMP! равна 702/1512 МГц (растровый и шейдерный домены), что на 54/36 МГц выше эталонных. Память функционирует на своей номинальной частоте 2592 МГц, а это уже на 108 МГц выше рекомендованных для GeForce GTX 285.

ZOTAC GeForce GTX 285 AMP!
Характеристики ZOTAC GeForce GTX 285 AMP!

Рабочие частоты видеокарты ZOTAC GeForce GTX 280 AMP! также выше рекомендованных и составляют 702/1404 МГц для чипа и 2300 МГц для памяти. Напомним стандартные частоты GeForce GTX 280, которые равны 602/1296 МГц и 2214 МГц, чип и память соответственно. В данном случае заводской разгон более существенный, чем у новой карты.

ZOTAC GeForce GTX 280 AMP!
Характеристики ZOTAC GeForce GTX 280 AMP!

В зависимости от нагрузки графические процессоры обеих карт варьируют рабочие частоты, снижая их в простое. Частоты ядра и шейдерного домена могут снижаться до 400/800 МГц при слабой нагрузке и до 300/600 МГц в режиме 2D, частота памяти при этом снижается до 300 и 100 МГц соответственно.

Температура чипа видеоадаптера GeForce GTX 285 AMP! в 2D не превышает 51 ºC при оборотах вентилятора 40% от максимума. Работа системы охлаждения в таком режиме тихая и ее запросто перекрикивает писк стабилизатора питания карты. С ростом температуры ядра скорость вращения турбины доходит до 100% или 3020 об/мин и тихой ее уже не назовешь. Разгон данного экземпляра оказался не особо впечатляющим и составил 709/1512 МГц по чипу и 2754 МГц по памяти. Графический процессор практически не разогнался — за нас уже все сделал производитель, а при такой шине памяти частота последней вряд ли особо скажется на производительности. Температура ядра после разгона поднялась лишь на один градус Цельсия — до 88 °C.

ZOTAC GeForce GTX 285 AMP!
Разгон и температурный режим ZOTAC GeForce GTX 285 AMP!

Графический процессор видеокарты GeForce GTX 280 AMP!, естественно, оказался более горячим, и под нагрузкой на номинальной частоте его температура доходила до 89 °C, при этом турбина вращалась со скоростью 3130 об/мин. Разогнать карту удалось лишь поднятием частоты памяти до уровня 2530 МГц.

ZOTAC GeForce GTX 280 AMP!
Разгон и температурный режим ZOTAC GeForce GTX 280 AMP!

Глядя на результаты разгона карт серии AMP! невольно задаешь себе вопрос — а что же нам теперь делать, раз уже все сделали за нас?
