Недавно мы рассматривали простую, но оригинальную по внешнему виду версию GeForce GTX 970 от ASUS. Теперь изучим возможности другой видеокарты этой серии с более внушительными заводскими частотами и лучшим разгонным потенциалом. В центре нашего внимания — карта Gainward Phoenix. Без лишних слов и долгих вступлений переходим к обзору.
Gainward GeForce GTX 970 Phoenix (NE5X970H16G2-2043F)
Топовый статус рассматриваемой видеокарты подчеркивает подзаголовок Phoenix в названии модели. Соответствующая мифическая птица отображена на большой коробке, в которой продается Gainward.

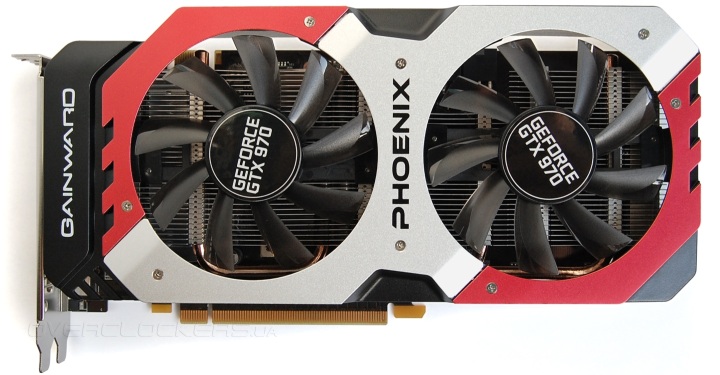

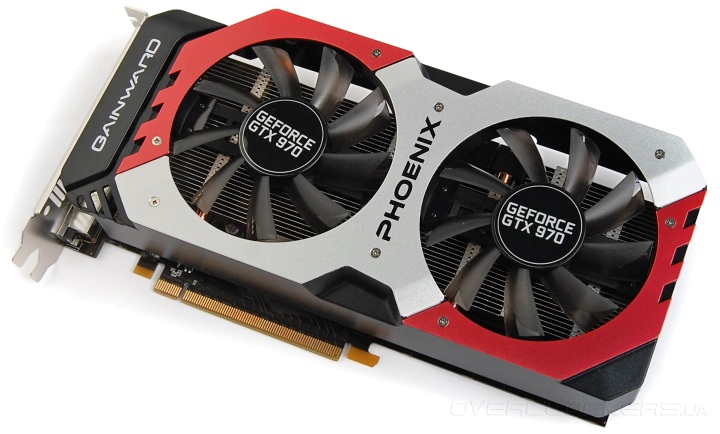

Видеокарта длиной 24,5 сантиметра накрыта крупным кулером толщиной более двух слотов.
Пластиковый кожух дополнен металлическими элементами серебристого и красного цветов. Под крупными вентиляторами хорошо просматривается массивный радиатор с тепловыми трубками.
Один из винтов, фиксирующих кулер, защищен гарантийной пломбой. Поэтому нам снова пришлось отказаться от полного разбора устройства, ограничившись снятием верхнего кожуха.

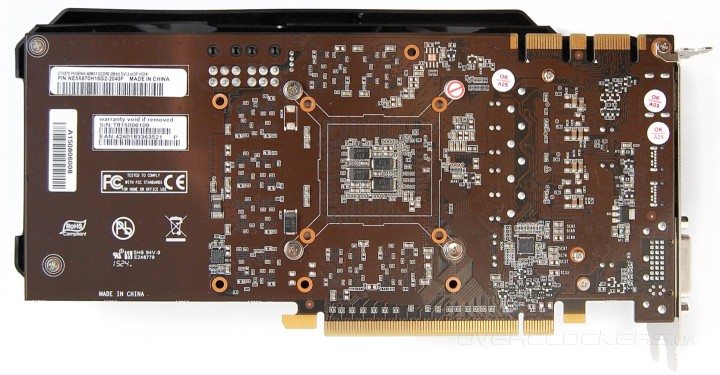

Плата не укороченного формата, она тянется почти на всю длину видеокарты. При этом разъемы питания все равно расположены ближе к центру.

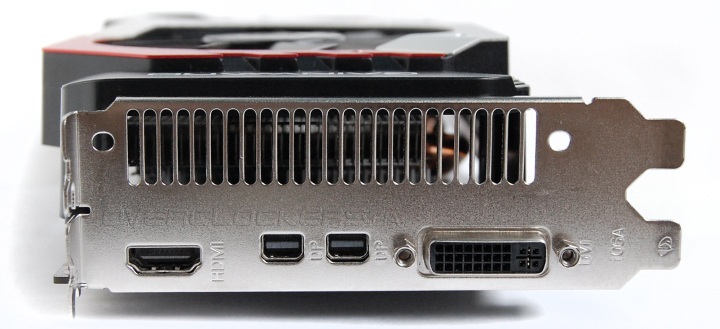

На задней панели присутствуют два разъема mini-DisplayPort, один HDMI и DVI.

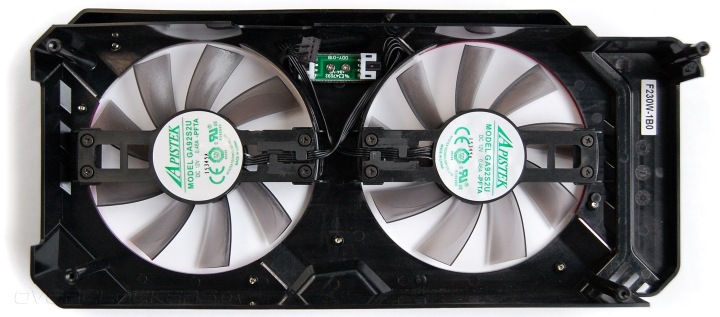

Пластиковый корпус легко снимается без повреждения пломбы, проблемы создает только короткий провод питания. Но при желании кожух снимается, и можно провести чистку карты от накопившейся пыли. Прямо на кожух крепятся два вентилятора Apistek GA92SU диаметром 92 мм.

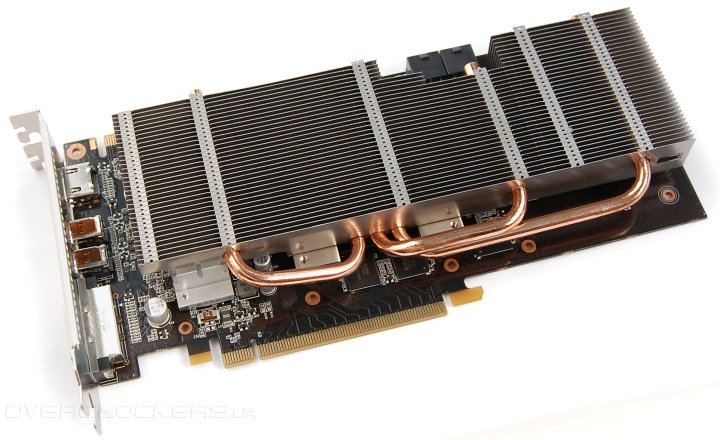

Радиатор состоит из продольных пластин, которые пронизывают три тепловые трубки. Трубки сходятся в основании, где радиатор контактирует с графическим ядром.

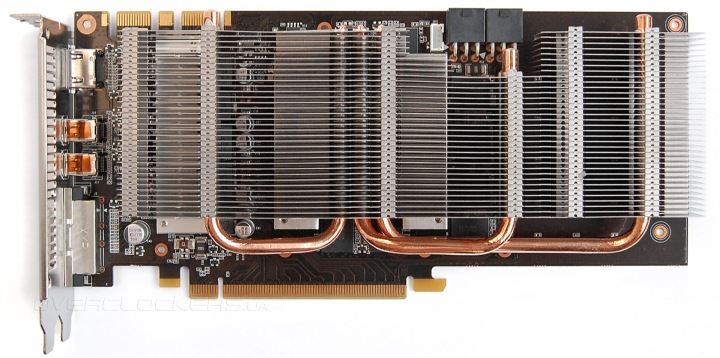

Пластины радиатора тянутся во всю длину платы. Есть вырез в зоне разъема питания. Присутствует отдельный радиатор для силовых элементов.

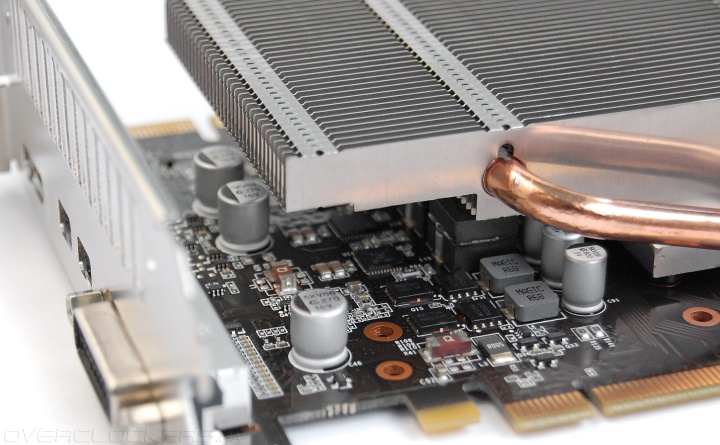

Детально изучить печатную плату с радиатором трудно. Но после демонтажа VRM-радиатора можно четко идентифицировать четыре фазы в системе питания GPU и две фазы — памяти GDDR5.

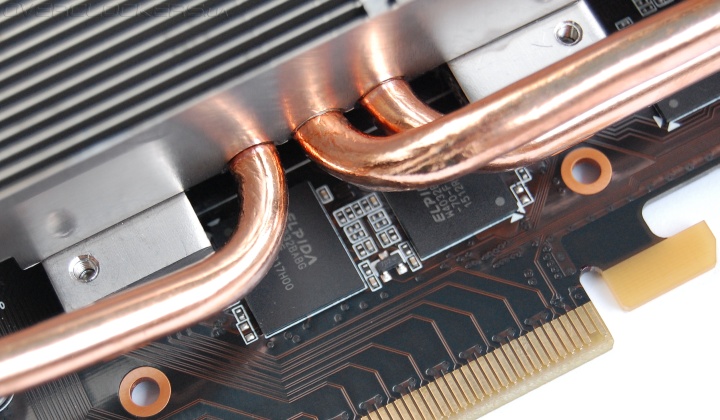

Четыре гигабайта памяти набрано восемью микросхемами Elpida W4032BABG-70-F.
Заводские установки заметно выше стандартных. Базовая частота ядра повышена с 1051 МГц до 1152 МГц при Boost Clock 1304 МГц вместо 1178 МГц.

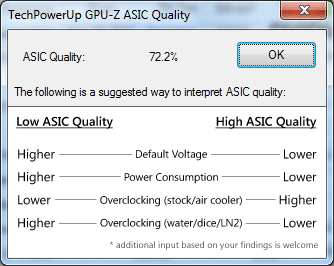

ASIC Quality нашего экземпляра равен 72,2%.

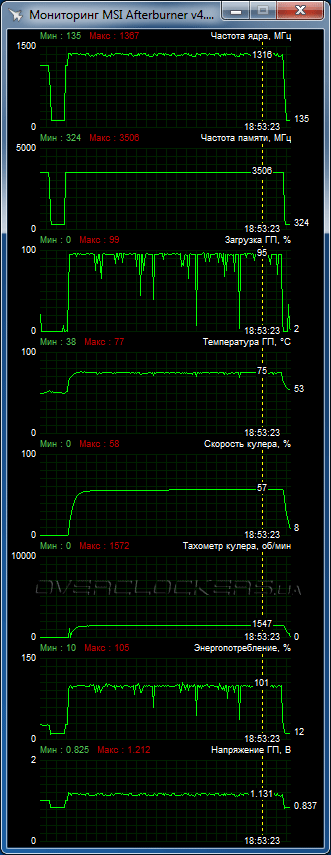

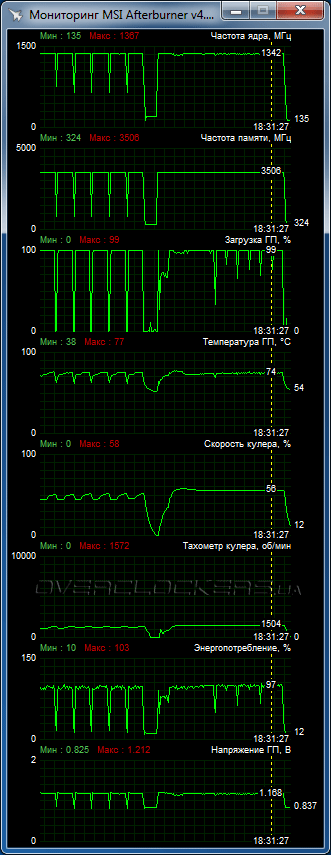

Пиковое значение Boost достигает 1367 МГц, что на уровне лучших версий GeForce GTX 970. Но имеют место небольшие снижения частоты относительно максимума. В Far Cry 4 частота периодически снижалась до 1342 МГц, но не ниже. В Metro: Last Light (правый скриншот) были просадки до 1304–1316 МГц, но с постоянными подъемами в большую сторону. Так что частоты Gainward заметно стабильнее и выше, чем у протестированного недавно ASUS Turbo.
Средняя температура ядра держалась на уровне 75 °C при пиковом значении не более 77 °C. Тестирование проводилось при открытом корпусе и температуре 24 °C внутри помещения. Скорость вращения вентиляторов немного превышала 1500 об/мин. При столь невысоких оборотах можно было бы ожидать почти полного отсутствия шума. В реальности слабый гул присутствует, но крайне низкий.
Во время экспериментов по разгону оказалось, что на данной видеокарте работает софтвольтмод, что бывает не у всех GeForce. Но тут уже не хватало запаса по мощности. Даже при повышении соответствующего лимита наблюдалось колебание частоты с просадками. Повышение напряжения на одно деление давало выигрыш менее 20 МГц по частоте ядра, а итоговые результаты не отличались от тех, что выдал Gainward Phoenix на стандартном напряжении и меньшем на 20 МГц разгоне.

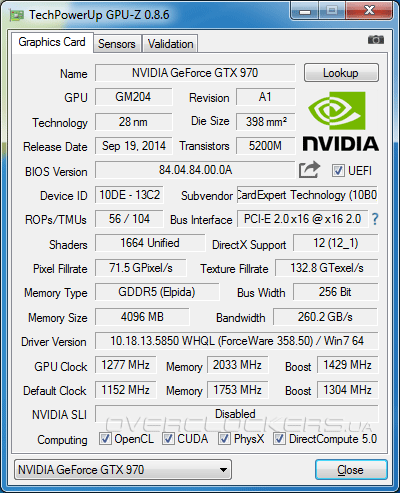

В итоге остановились на базовой частоте 1277 МГц при пиковом Boost 1492 МГц без повышения напряжения. Память разогналась до 8128 МГц.

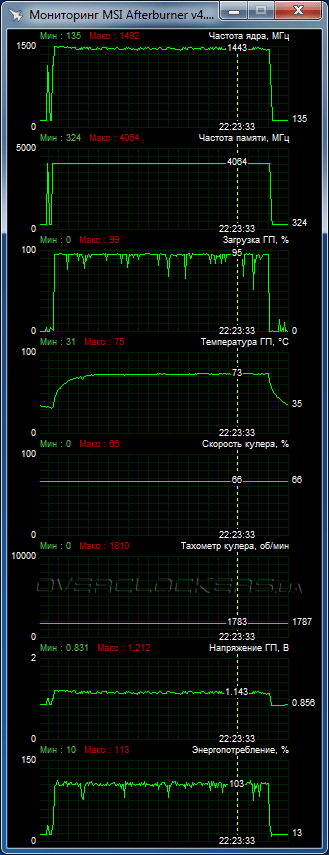

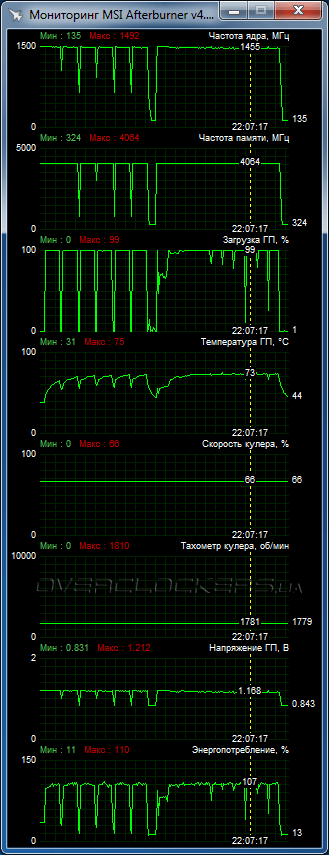

В Battlefield 4 частота ядра стремилась к значению 1381 МГц, в Far Cry 4 были просадки до 1455 МГц. В Metro: Last Light были редкие минимальные значения на уровне 1430–1444 МГц. В итоге получаются показатели близкие к результатам разгона ASUS Turbo, но немного выше. По результатам, как вы увидите ниже, реальная разница в производительности выражена сильнее, что свидетельствует о более высоких средних значениях частоты Boost.
При разгоне поддерживать начальный уровень рабочих температур удалось при небольшом повышении скорости вентиляторов до 1800 об/мин. Все еще невысокое значение, но шум выше ожидаемого. Требовательному пользователю будет неприятно работать в таких условиях, но рядовой игрок не почувствует особого дискомфорта. Так что разгонный потенциал Gainward GeForce GTX 970 Phoenix вполне реализуем без замены родного охлаждения.
