Еще одна новинка. Знакомство с Radeon R9 270 на примере MSI R9 270 Gaming 2G

После того, как компания AMD представила все основные решения серии Radeon R9, дело дошло и до промежуточных моделей без буквы X. Недавно мы рассматривали видеокарту Radeon R9 270X, фактически являющейся ускоренной версией Radeon HD 7870. После такого «обновления» можно было бы ожидать и выпуск разогнанного Radeon HD 7850 под видом очередной новинки. Но в AMD поступили иначе. Radeon R9 270 является неожиданным и очень приятным сюрпризом, ведь базируется на полноценном графическом процессоре Curacao (в прошлом Pitcairn) без урезания вычислительных блоков. А это 1280 потоковых процессоров, 80 текстурных блоков и 32 ROP. Разница в производительности между Radeon R9 270X и Radeon R9 270 определяется исключительно частотами. Ядро было замедлено с 1050 МГц до 925 МГц, а память по-прежнему работает на 5600 МГц. Напомним, что частоты Radeon HD 7870 составляют 1000/4800 МГц.

Видеоадаптер Radeon R9 270X Radeon R9 270 Radeon HD 7870 Radeon HD 7850
Ядро Curacao Curacao Pitcairn Pitcairn
Количество транзисторов, млн. шт 2800 2800 2800 2800
Техпроцесс, нм 28 28 28 28
Площадь ядра, кв. мм 212 212 212 212
Количество потоковых процессоров 1280 1280 1280 1024
Количество текстурных блоков 80 80 80 64
Количество блоков рендеринга 32 32 32 32
Частота ядра, МГц 1050 925 1000 860
Шина памяти, бит 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5600 5600 4800 4800
Объём памяти, МБ 2048/4096 2048 2048 2048
Поддерживаемая версия DirectX 11.2 11.2 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленный уровень TDP, Вт 180 150 175 130

Более серьезные отличия у Radeon R9 270X и Radeon R9 270 в дизайне платы. Младшее решение базируется на упрощенном дизайне PCB при более компактных размерах и с более простым охлаждением. Зато снижение частоты ядра и рабочего напряжения позволило снизить уровень энергопотребления до 150 Вт. Компания называет новую карту самой быстрой в таком классе энергопотребления и говорит о превосходстве до 35% в процессорной мощности относительно Radeon HD 7850.

MSI R9 270 Gaming 2G

С новинкой познакомимся на примере MSI R9 270 Gaming 2G. У данной карты небольшой заводской разгон, но мы протестируем ее и на рекомендованных частотах. Сравнение производительности будет проходить в разрешении 2560x1440, чтобы свести новые данные с результатами последних тестов старших видеокарт. Конечно, такое разрешение слишком тяжелое для устройства среднего класса, но не помешает сравнить производительность с конкурентами. А в будущих обзорах видеокарт данной серии мы обратимся к более простым режимам и разрешению 1920x1080.


MSI R9 270 Gaming 2G

Поставляется в коробке традиционного для серии Gaming оформления, с логотипом в виде стилизованного изображения дракона.

MSI R9 270 Gaming 2G

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • два переходника с 2 molex на PCI-E 6pin;
  • диск с программным обеспечением.

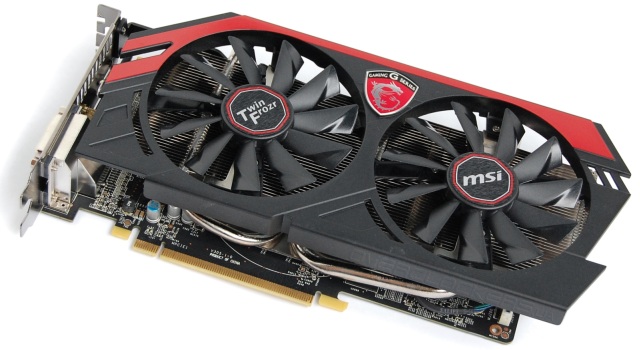

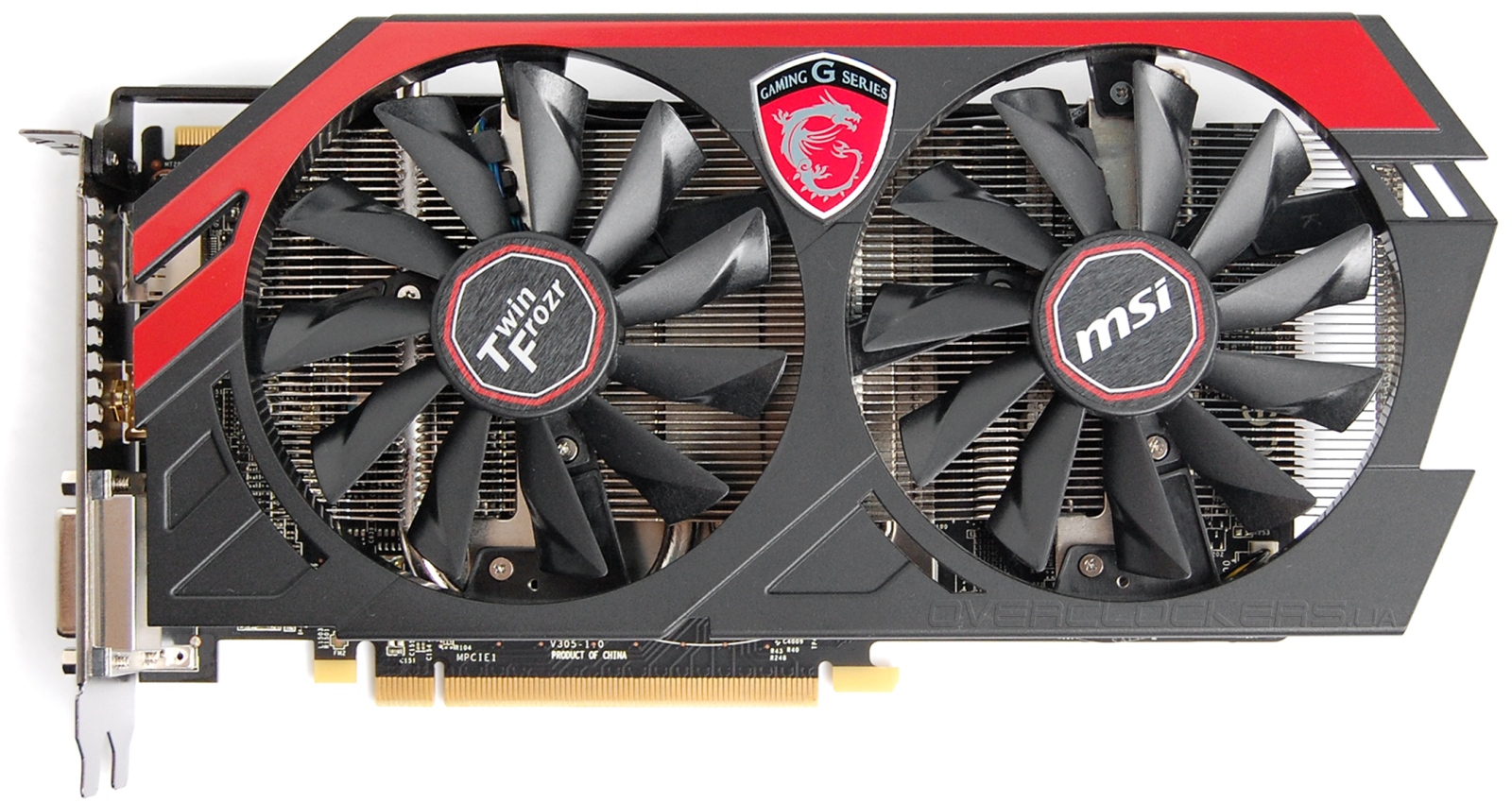

Видеокарты MSI Gaming внешне практически не отличаются между собой. Данная модель сохраняет эту преемственность в дизайне, но по размерам немного меньше MSI R9 270X Gaming 2G.

MSI R9 270 Gaming 2G

Бросается в глаза и меньшее число тепловых трубок, выглядывающих из под кожуха.

MSI R9 270 Gaming 2G

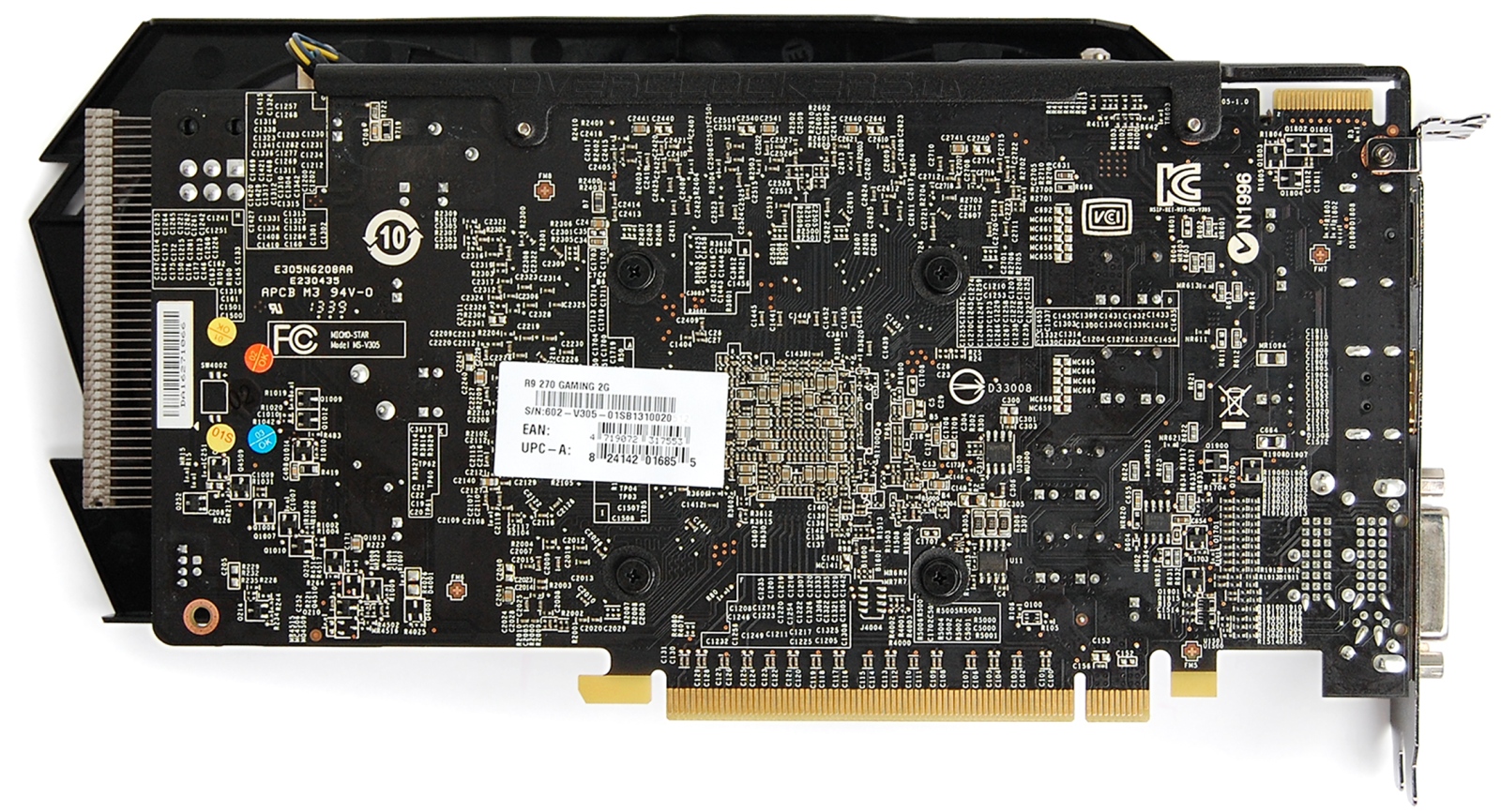

Плата стала короче, и теперь система охлаждения нависает над ней. К боковой грани прикручено ребро жесткости.

MSI R9 270 Gaming 2G

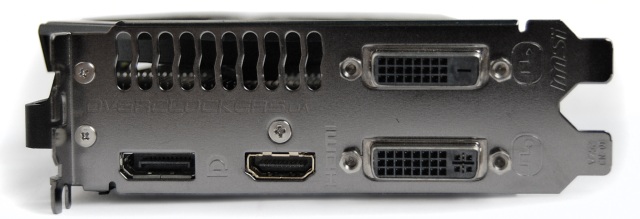

Набор разъемов на задней панели следующий: DisplayPort, HDMI и два DVI.

MSI R9 270 Gaming 2G

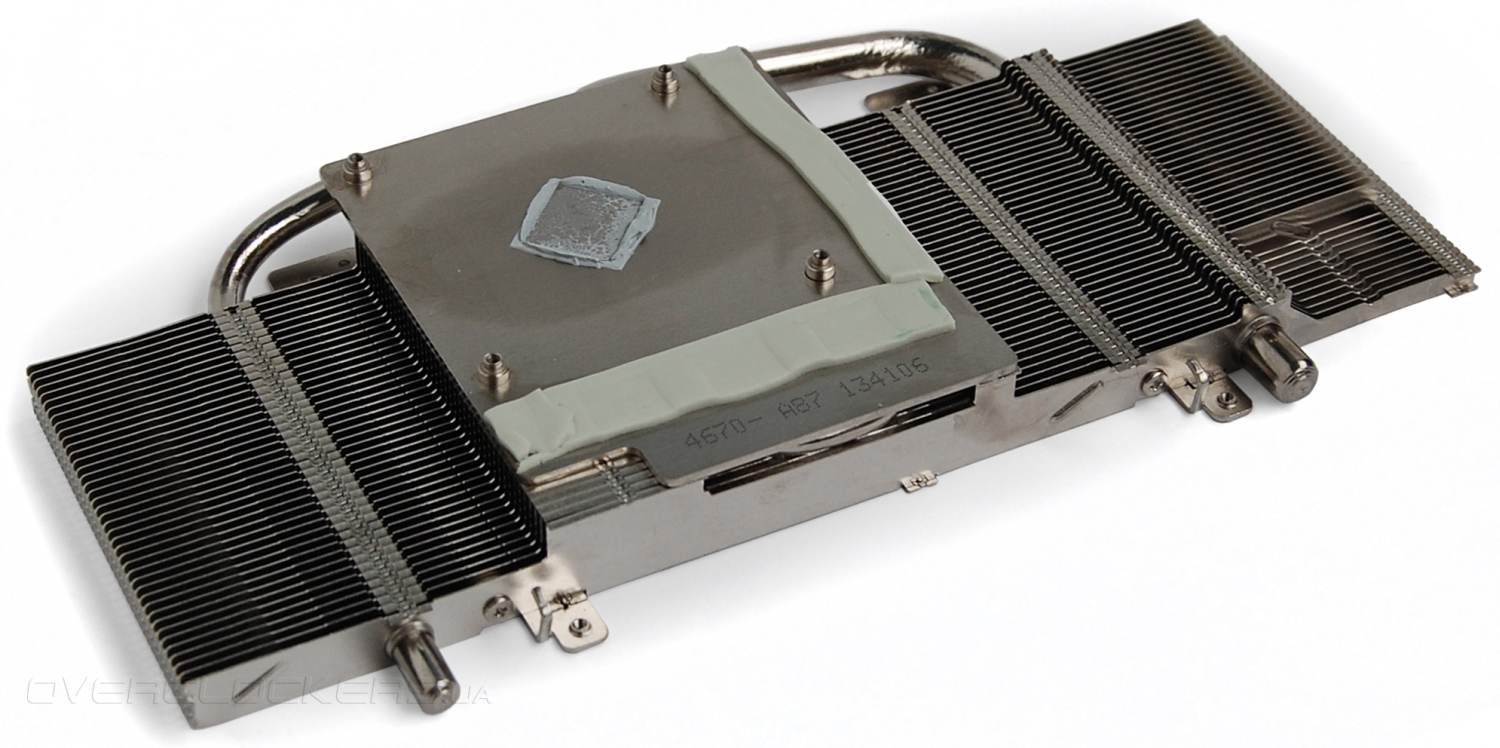

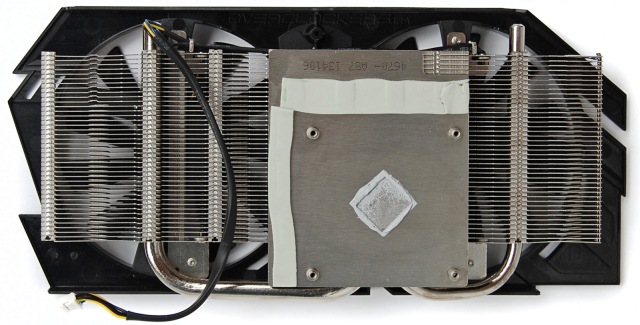

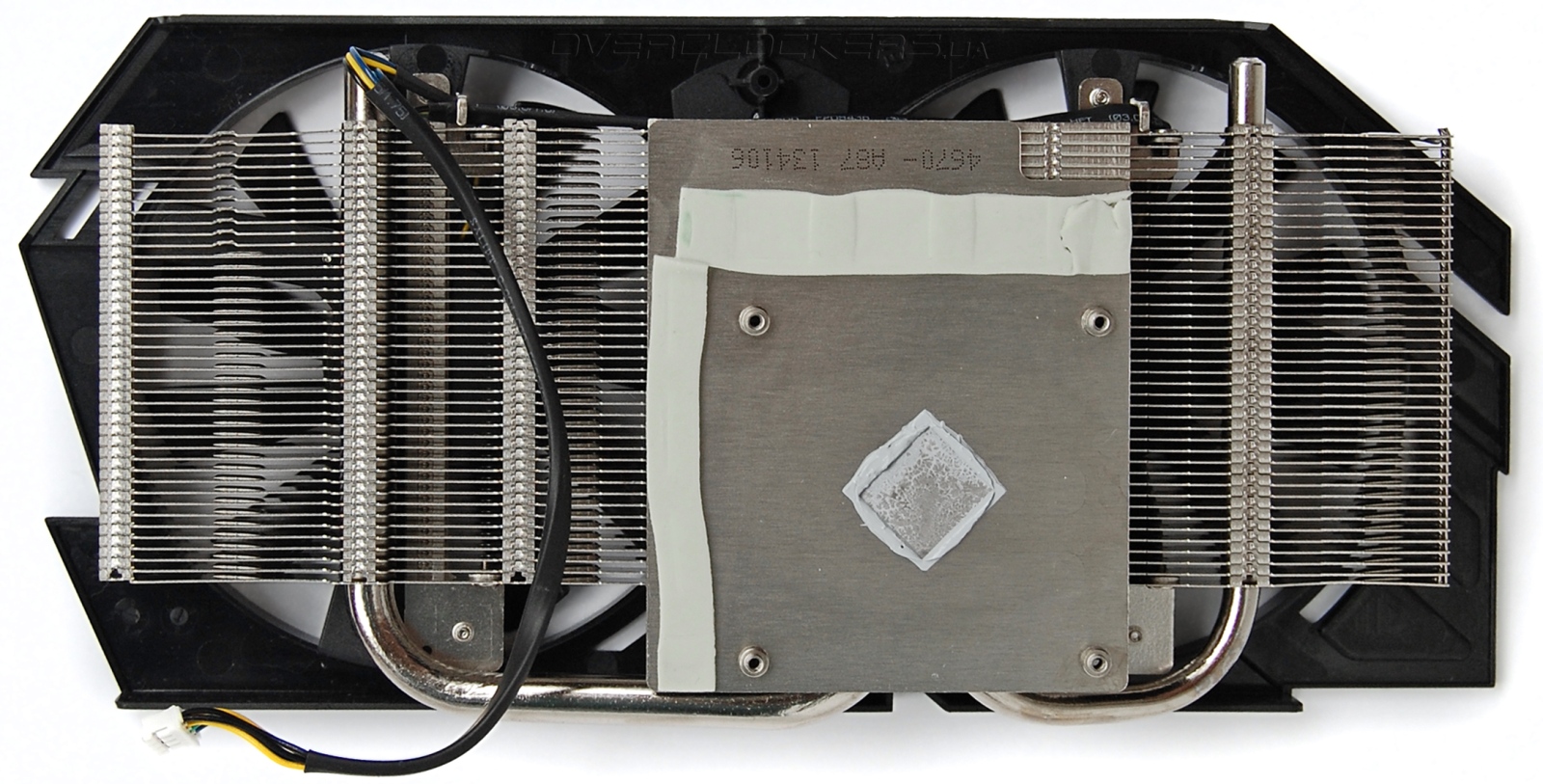

Охлаждение действительно претерпело изменений относительно более мощных видеокарт. Радиатор меньшей длины и с меньшим числом пластин. Основание очень крупное. Оно одновременно контактирует с чипом GPU и микросхемами памяти вокруг него. Но половина микросхем накрыта основанием частично, поэтому на нижней фотографии левая термопрокладка такая узкая.

MSI R9 270 Gaming 2G

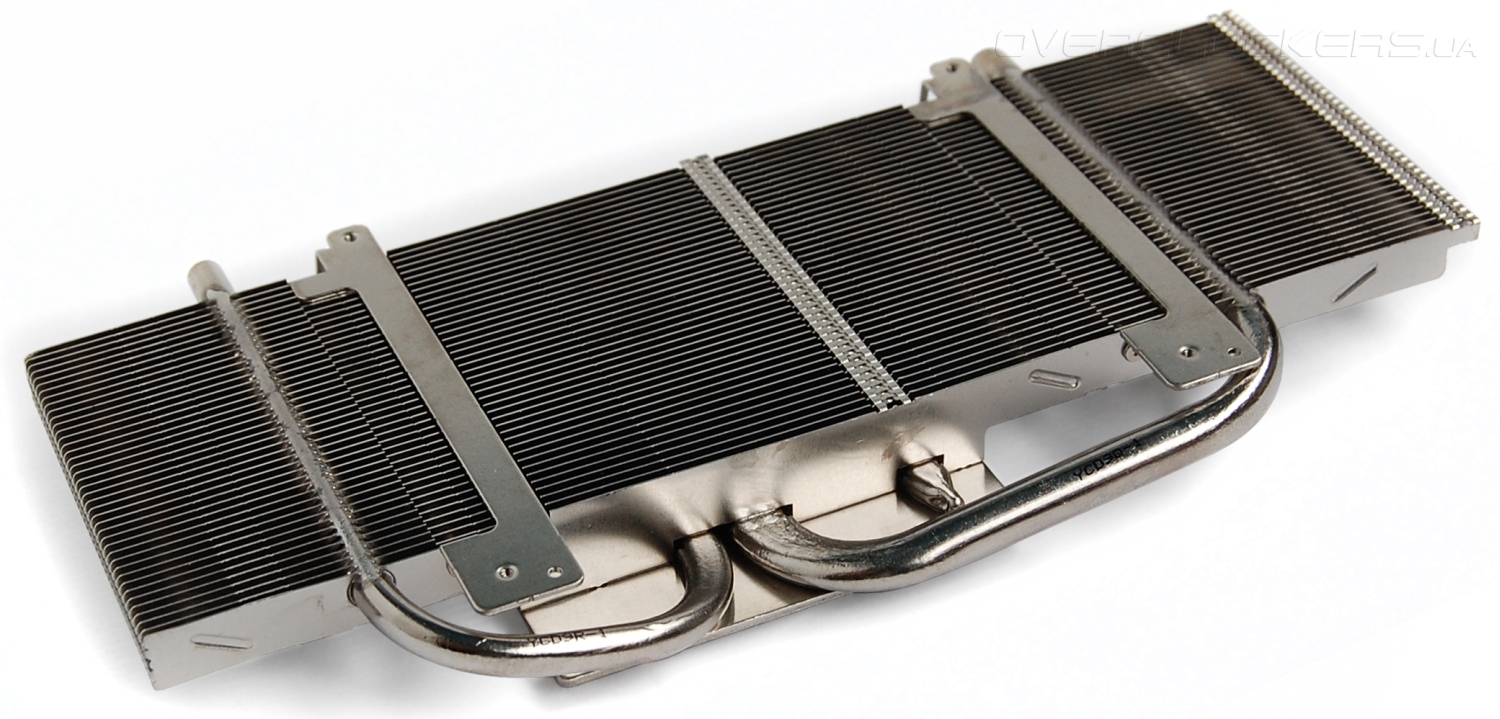

Тепловых трубок только две — одна диаметра 8 мм, другая на 6 мм. Они приплюснуты в основании и напаяны на его поверхность. Одна трубка изгибается петлей по основанию для увеличения площади теплового контакта.

MSI R9 270 Gaming 2G

На пластинах радиатора видны бороздки, образующие внутри него небольшие дефлекторы, направляющие воздушный поток.

MSI R9 270 Gaming 2G

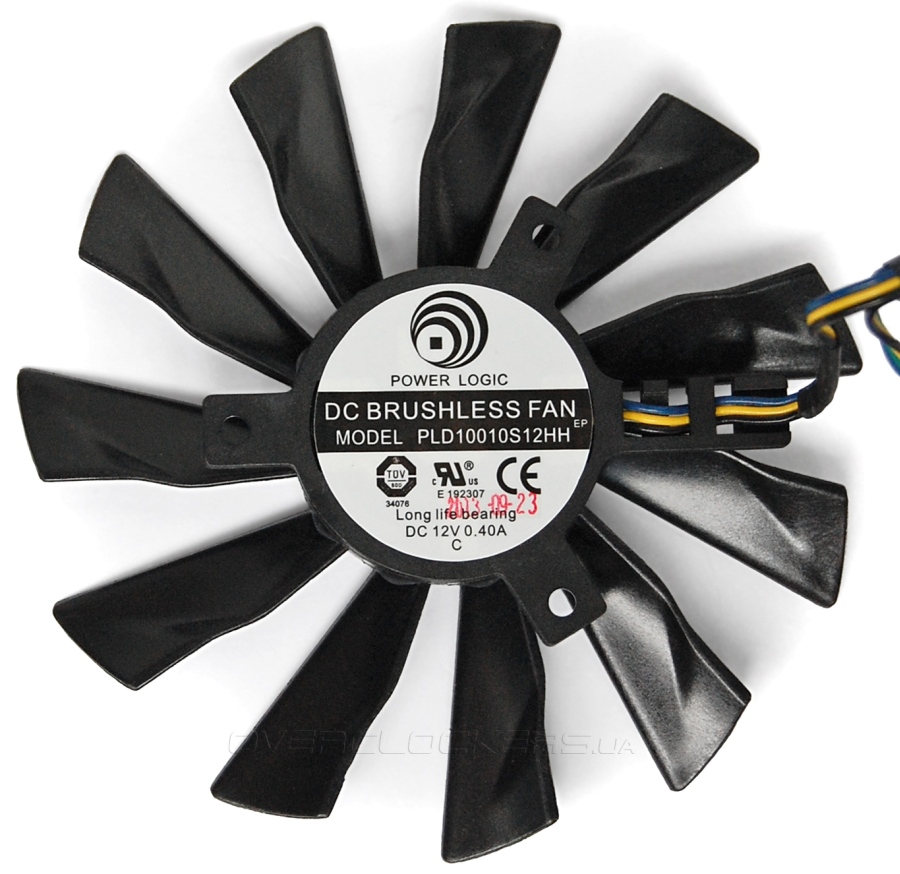

На вентиляторах экономить не стали. Обдувает карту парочка Power Logic PLD10010S12HH типоразмера 100 мм (реальный размер лопастей примерно 95 мм). Вентиляторы такого диаметра используются и в более мощных картах MSI Gaming, вплоть до топовых моделей.

MSI R9 270 Gaming 2G

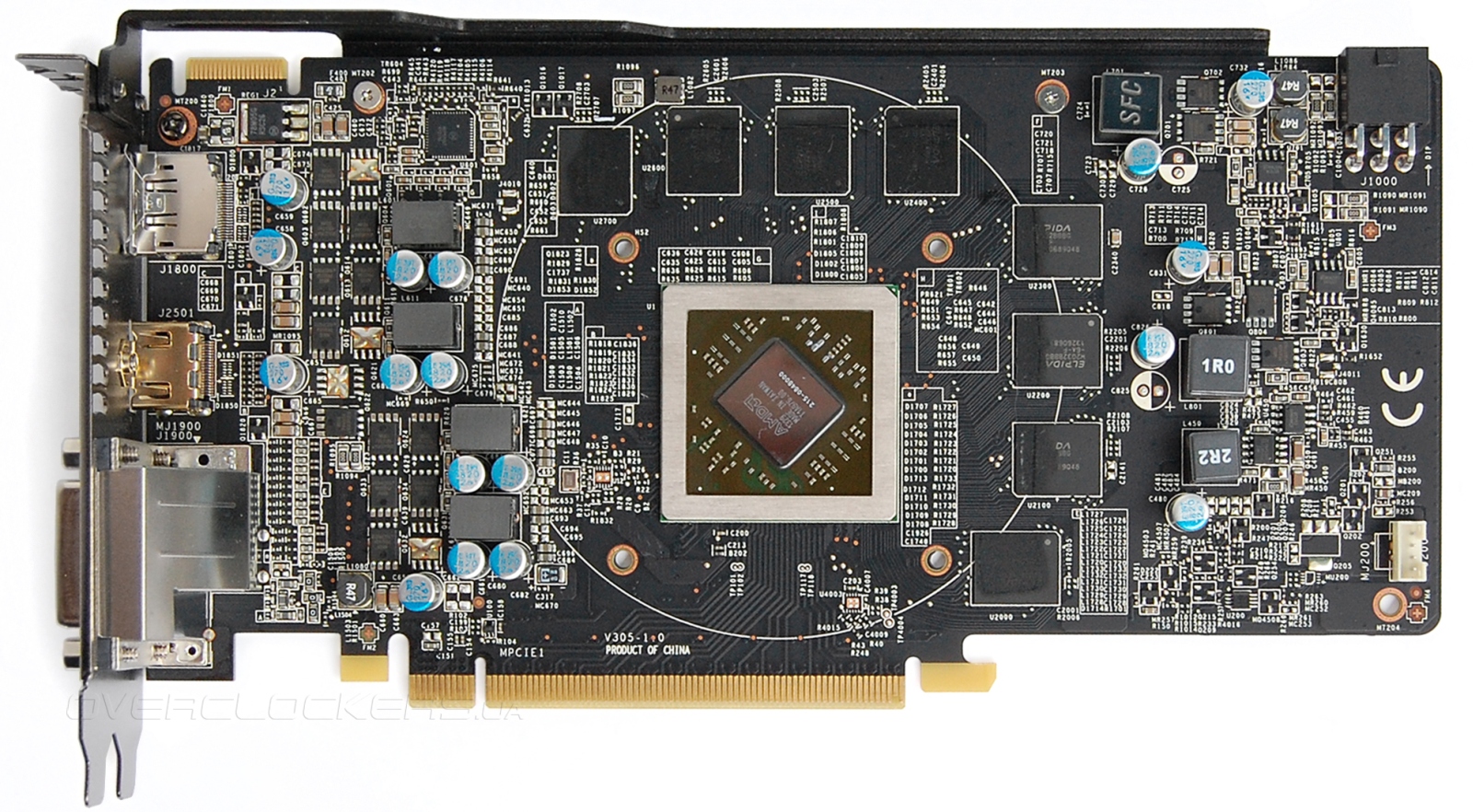

Длина платы 22 сантиметра. Преобразователь напряжения GPU насчитывает четыре фазы. У референсного Radeon HD 7870 было пятифазное питание ядра.

MSI R9 270 Gaming 2G

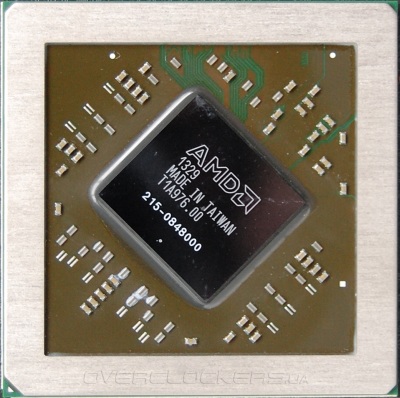

Чип Curacao, он же Pitcairn в прошлом:

AMD Curacao

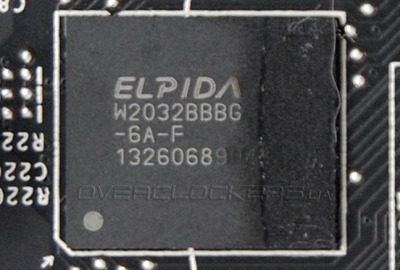

Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F.

Elpida W2032BBBG-6A-F

Напомним, что особенностью видеокарт MSI Gaming является использование нескольких частотных профилей с разными настройками скорости вращения вентиляторов. У всех карт есть режим Silent, который предусматривает самые низкие обороты при референсных частотах. В режиме OC активируются самые высокие заводские частоты, а режим Gaming предлагает среднее значение. Переключение осуществляется через простую утилиту MSI Gaming App. С недавних пор в нее добавили еще одну кнопку — Cool Down. Щелчок по ней переводит вентиляторы высокоскоростной режим на 30 секунд для экстренного охлаждения GPU.

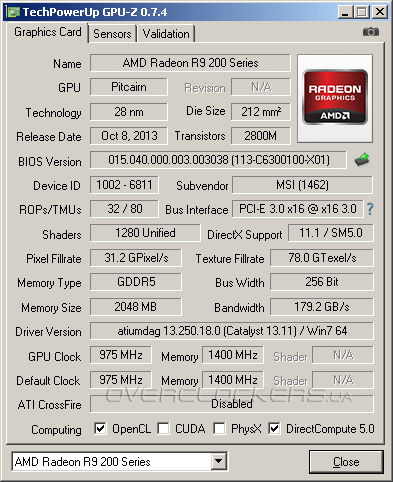

У MSI Radeon Gaming разница между режимами по рабочим частотам минимальна, поэтому карты сразу же функционируют в режиме OC. Это справедливо и для данной модели. По умолчанию она работает на 975/5600 МГц. Для переключения в Gaming Mode (955/5600 МГц) или Silent Mode (925/5600 МГц) придется прибегать к специальной утилите.

MSI R9 270 Gaming 2G

ASIC Quality нашего экземпляра составлял 76,8%.

MSI R9 270 Gaming 2G

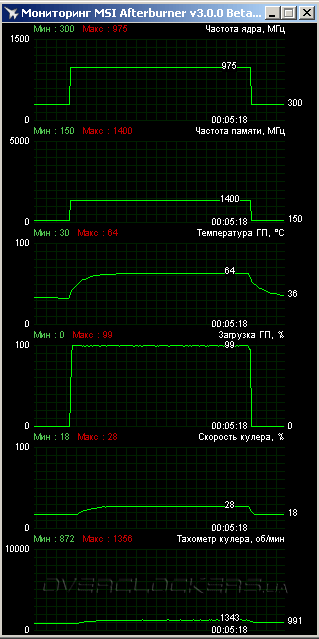

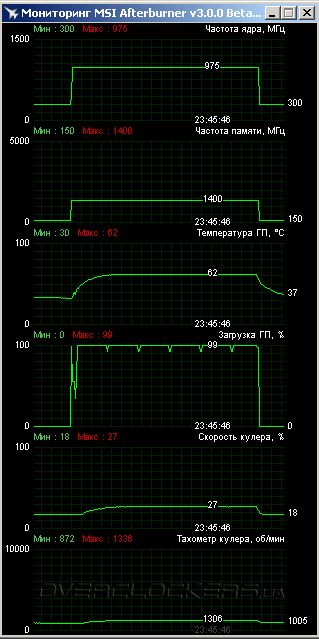

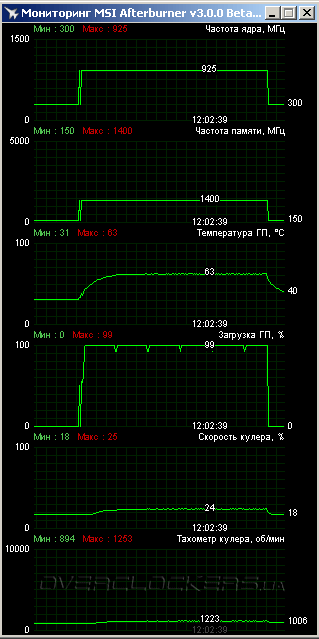

Прогрев видеокарты осуществлялся двумя тестами в течение 12 минут. В первом случае это демо Ambush из Crysis Warhead Benchmarking Tool при максимальных настройках графики и сглаживании MSAA 8x в разрешении 2560x1440. Во втором случае задействовался Unigine Valley benchmark на Ultra-качестве со сглаживанием MSAA 4x. В открытом корпусе при 23–24 °C в помещении карта не прогрелась выше 62–64 °C. Шум при этом практически отсутствовал, ведь вентиляторы раскручивались только до 1300–1350 об/мин. Чтобы услышать их в таком режиме, нужно наклоняться к самой видеокарте.

MSI R9 270 Gaming 2G MSI R9 270 Gaming 2G

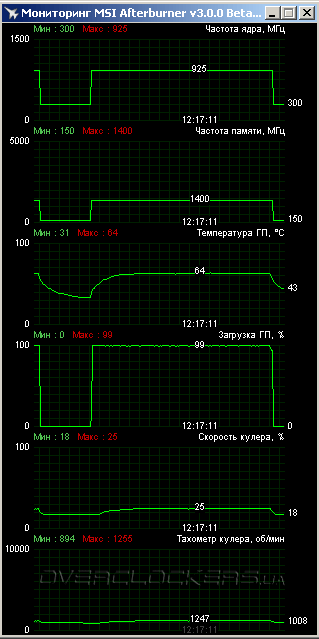

В режиме Silent скорость вращения упала примерно на 100 об/мин, что привело к росту температуры в Crysis лишь на один градус.

MSI R9 270 Gaming 2G MSI R9 270 Gaming 2G

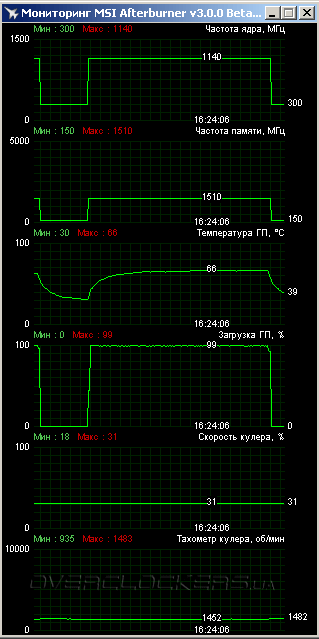

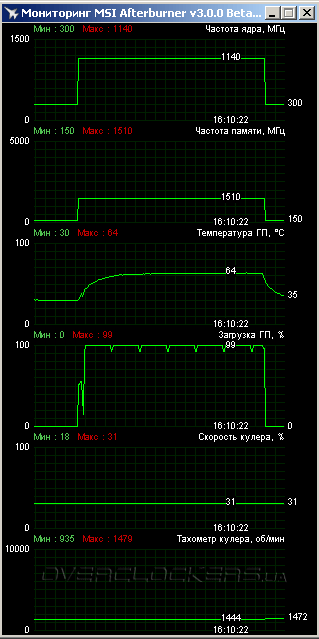

Средств программной регулировки напряжения для Radeon R9 270 пока нет. И не факт, что такая функция вообще будет поддерживаться большинством карт этой серии в свете экономии на производстве плат. При стандартном напряжении мы достигли 1140 МГц. Память удалось разогнать до 6040 МГц. Это слабее разгона X-версии, но относительно номинала прирост хороший.

MSI R9 270 Gaming 2G MSI R9 270 Gaming 2G

Самое приятное, что MSI Gaming легко справляется с таким разгоном без какого-либо серьезного шума системы охлаждения. Мы подняли скорость вентиляторов до 31% (примерно 1450 об/мин), что обеспечило температуры ядра на уровне 64–66 °C и стабильность во время всех тестов.
