На очереди более простая версия Radeon HD 6950.
![MSI R6950 Twin Frozr II/OC MSI R6950 Twin Frozr II/OC](/video/amd-radeon-hd6950-msi-twin-frozr/22-amd-radeon-hd6950-msi-twin-frozr-II.jpg)
Упаковка видеокарты выполнена в характерном для MSI стиле с откидывающейся передней крышкой.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- переходник Mini DisplayPort/DisplayPort;
- два переходника питания c двух molex 4-pin на PCI-E 6-pin;
- мостик CrossFire;
- диск с драйвером;
- инструкция.

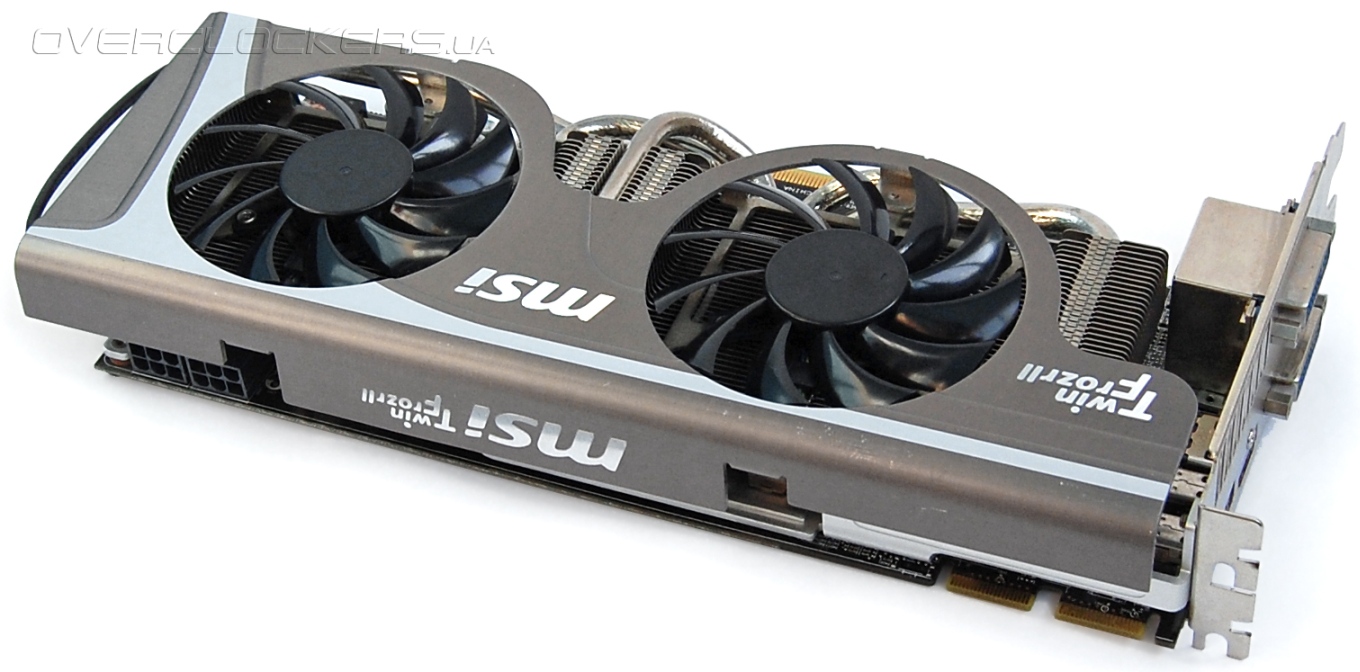

На кожухе тоже есть несколько логотипов. А вот переключателя BIOS не видно, потому как в этой модели распаяна только одна микросхема с микрокодом.

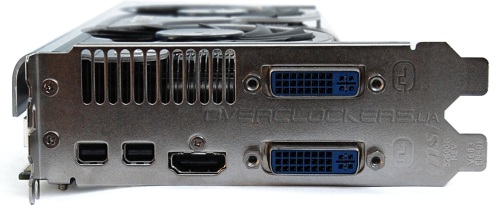

Набор разъемов на задней панели следующий: два Mini DisplayPort, один HDMI, два DVI.
![MSI R6950 Twin Frozr II/OC MSI R6950 Twin Frozr II/OC](/video/amd-radeon-hd6950-msi-twin-frozr/28-amd-radeon-hd6950-msi-twin-frozr-II.jpg)

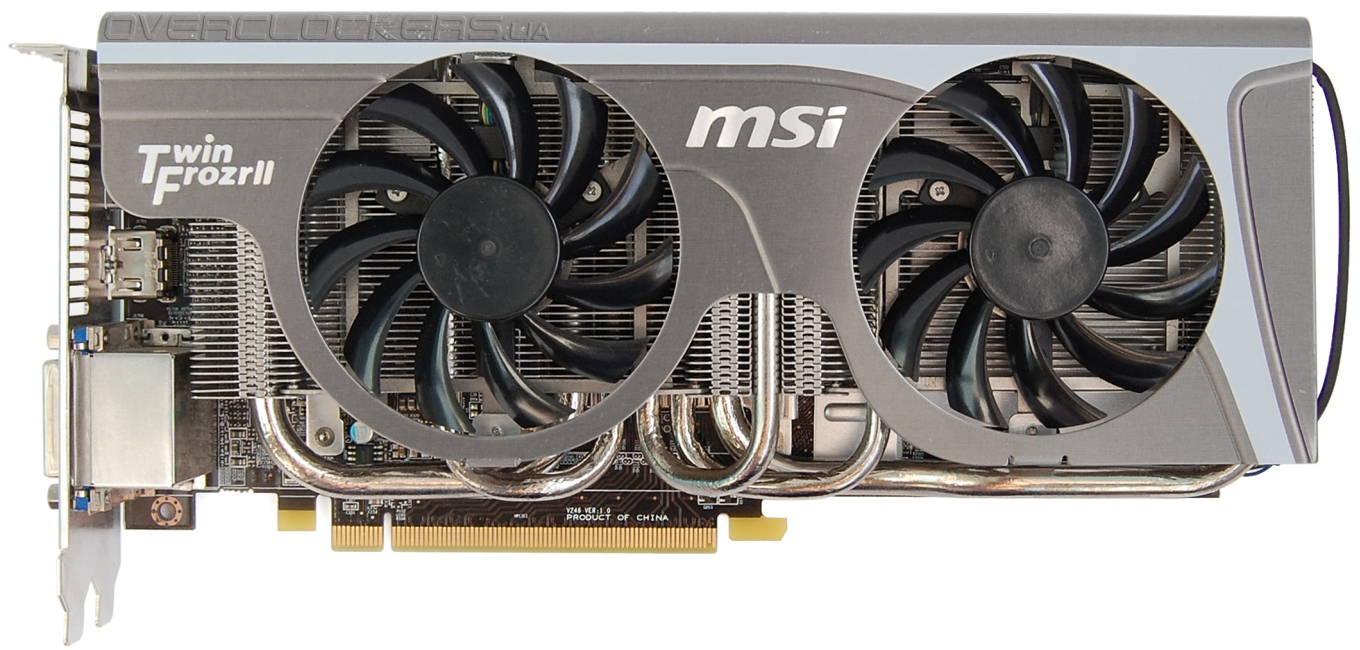

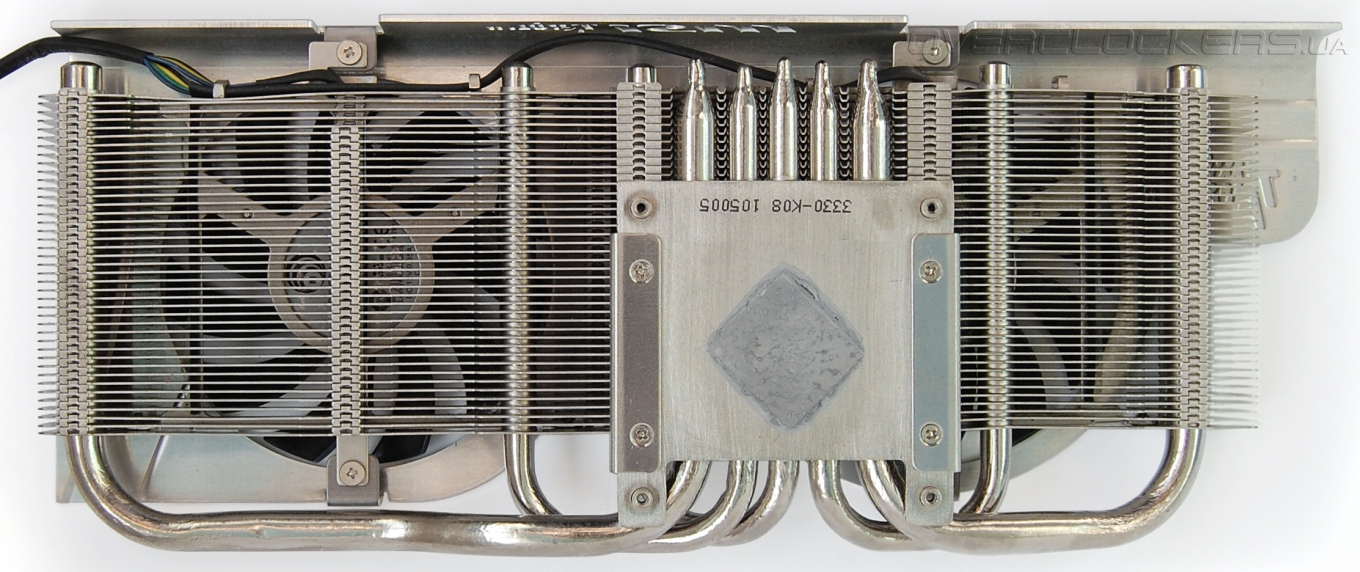

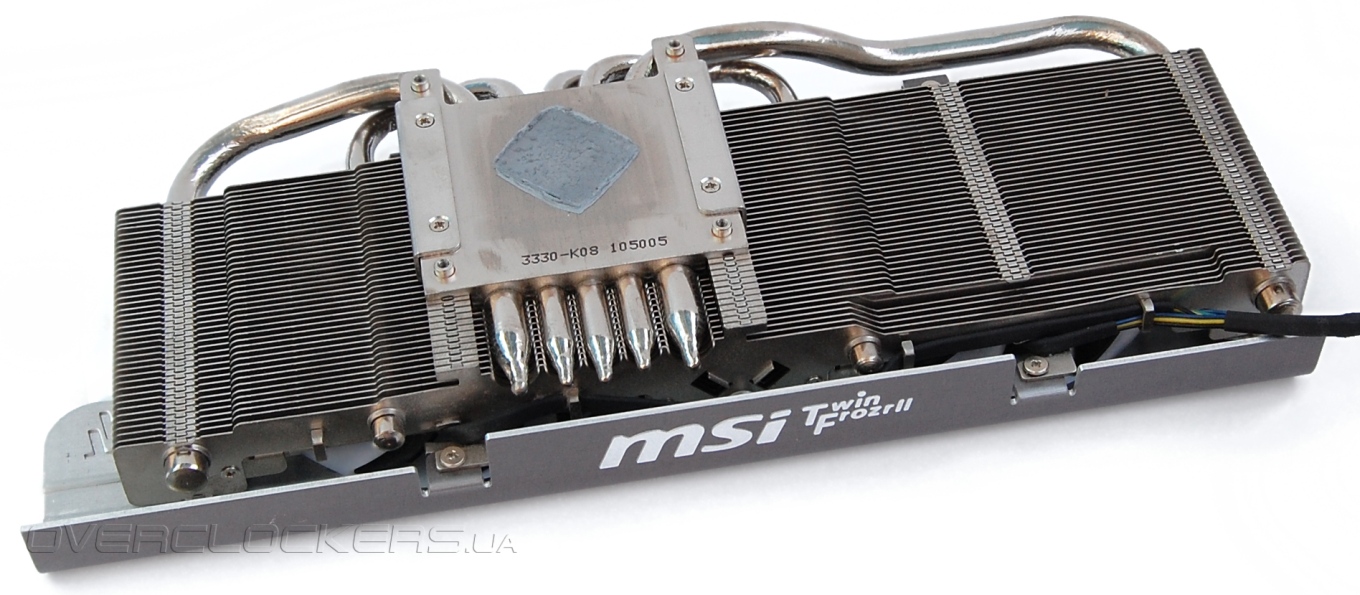

Радиатор полностью идентичен радиатору старшей модели — пять тепловых трубок, массив из 41 пластины.

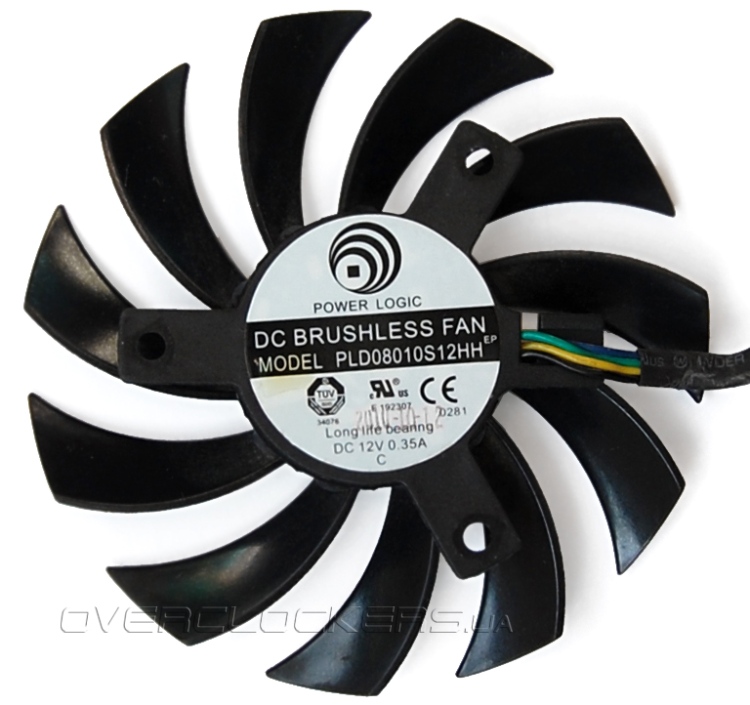

Различия имеются лишь в форме кожуха и вентиляторов, хотя последние на самом-то деле такие же — Power Logic PLD08010S12HH. А вот лопасти другой формы, без волнистых ступенек по краям.

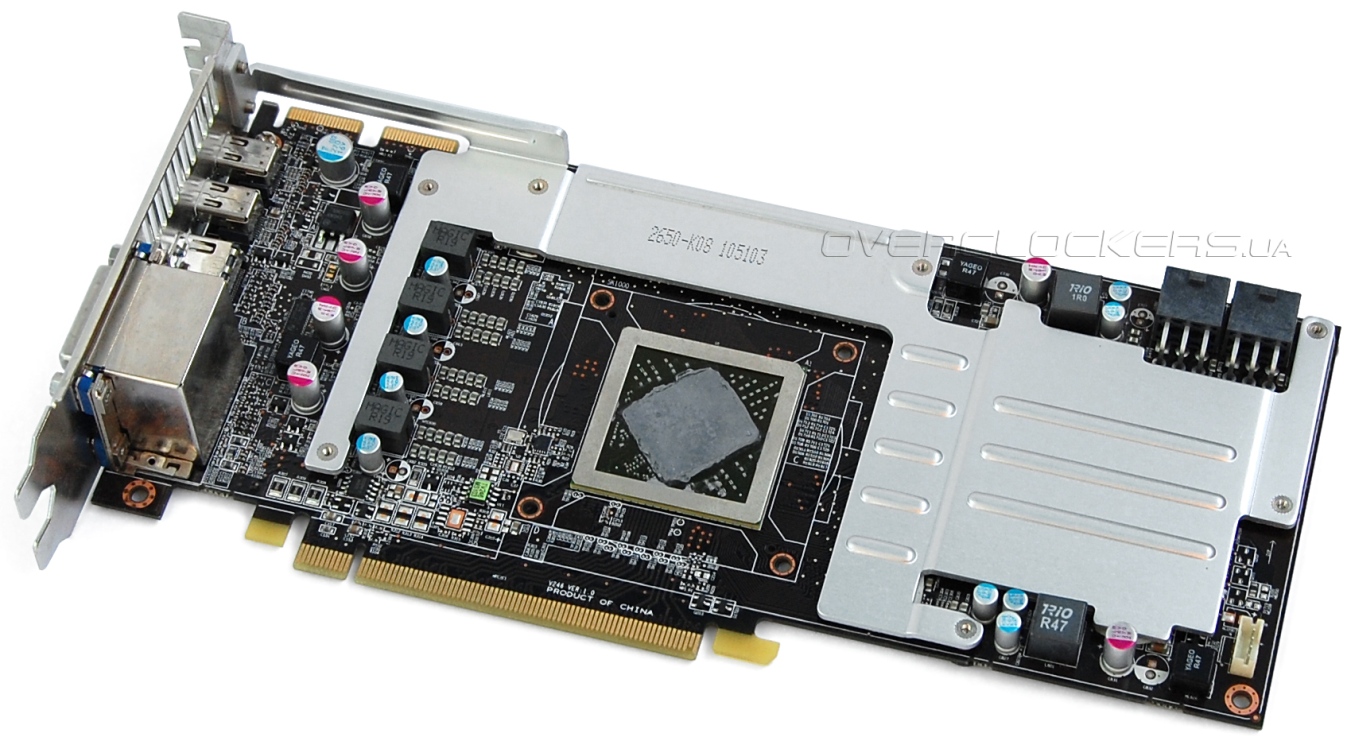

Радиатор на элементах питания и чипах памяти тоже есть. Он имеет внушительные размеры. Однако для компонентов цепи питания выделен тонкий «отросточек», в то время как основная масса радиатора сосредоточена на другом конце платы, где мало греющихся микросхем.

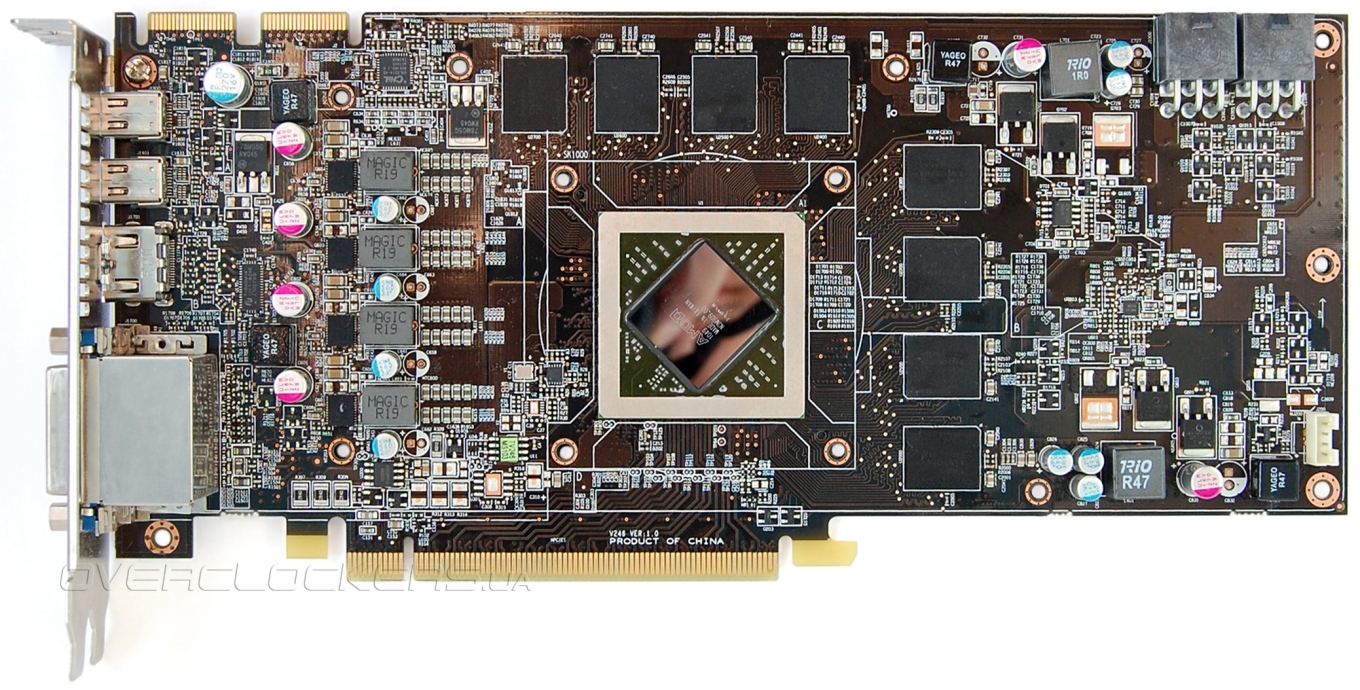

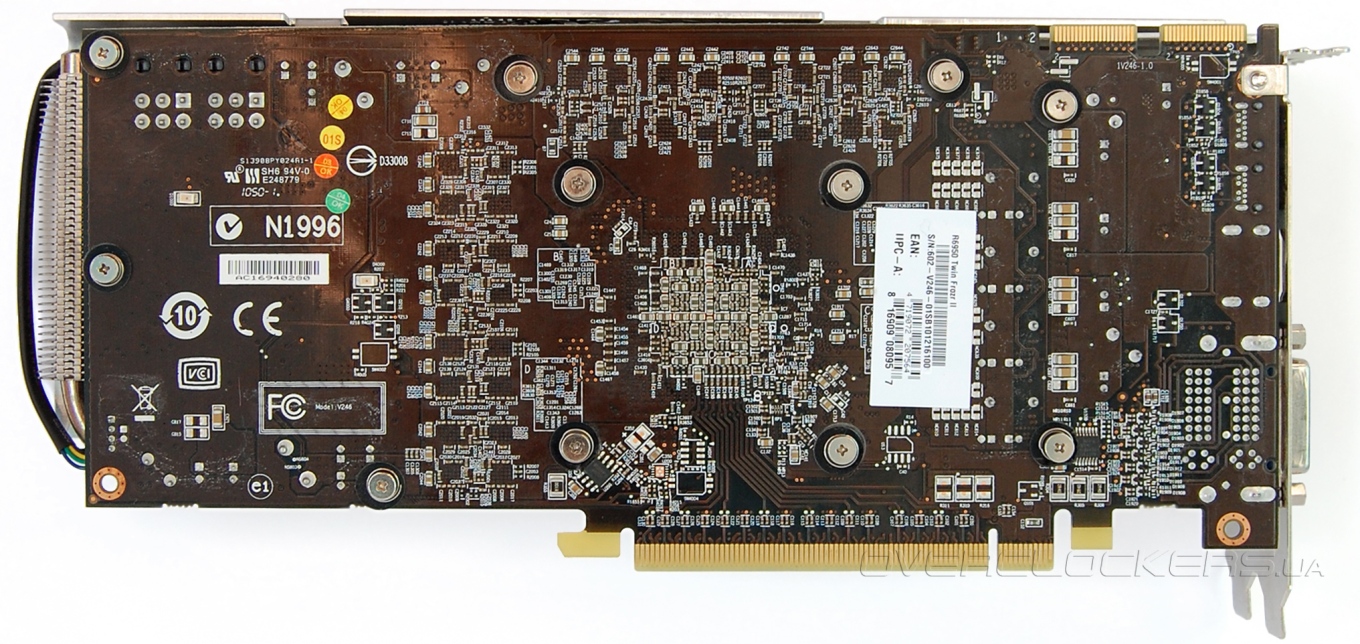

Дизайн видеокарты можно назвать стандартным. За основу взят Radeon HD 6870, но в таком исполнении сейчас выпускается большинство Radeon HD 6950.

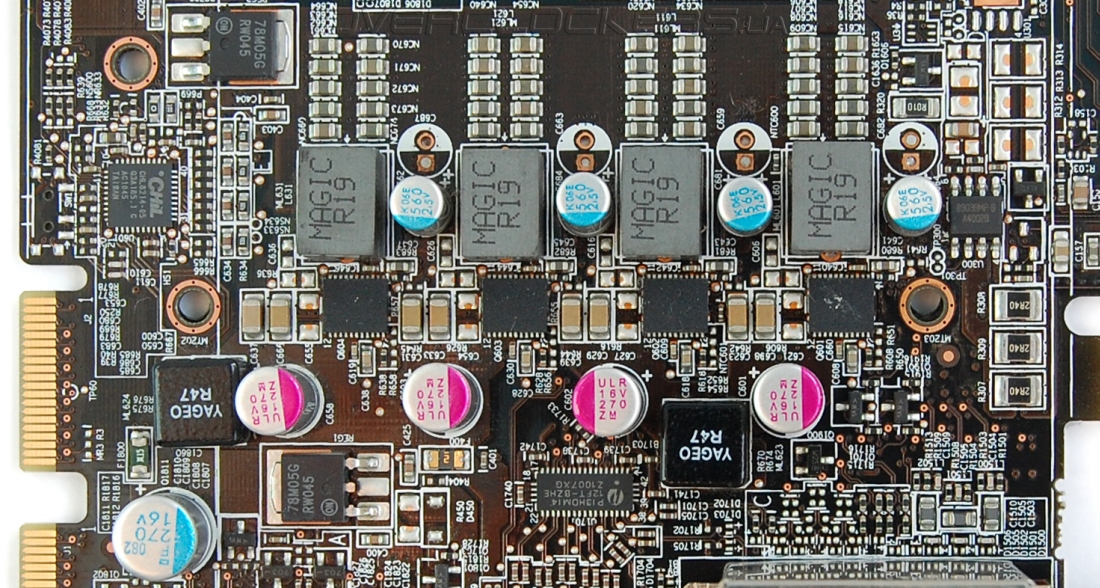

Четырехфазный преобразователь напряжения ядра реализован на микросхемах 59901M под управлением ШИМ-контроллера CHiL CHL8214-05.

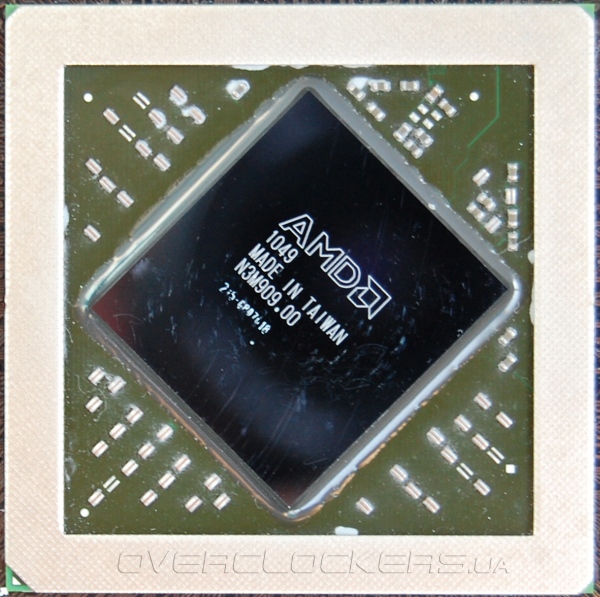

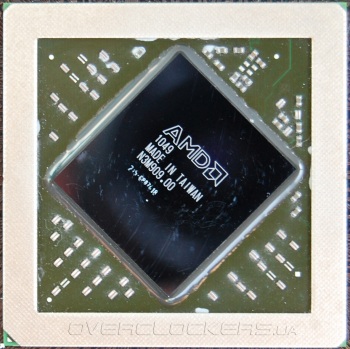

Традиционное фото графического процессора:

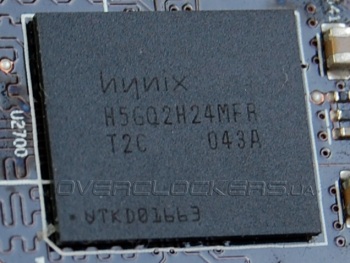

На плате распаяно восемь чипов памяти Hynix H5GQ2H24MFR-T2C общим объемом 2 ГБ.
![Hynix H5GQ2H24MFR-T2C Hynix H5GQ2H24MFR-T2C](/video/amd-radeon-hd6950-msi-twin-frozr/36-amd-radeon-hd6950-msi-twin-frozr-II.jpg)

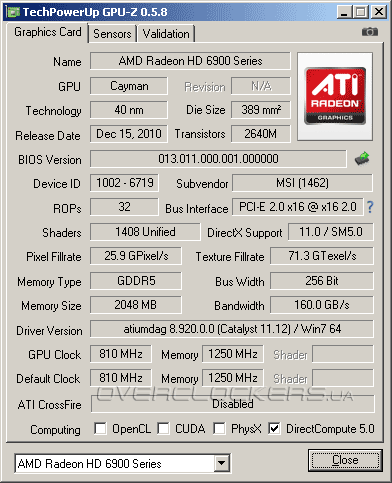

Частоты MSI R6950 Twin Frozr II/OC лишь незначительно отличаются от рекомендованных 800/5000 МГц. Заводской разгон ядра ограничен значением 810 МГц. Мониторинг в MSI Afterburner показывает напряжение GPU в 1,07 В, но при этом сам ползунок в программе стоит на отметке 1,1 В, и это значение больше соответствует действительности.
![MSI R6950 Twin Frozr II/OC MSI R6950 Twin Frozr II/OC](/video/amd-radeon-hd6950-msi-twin-frozr/37-amd-radeon-hd6950-msi-twin-frozr-II.png)

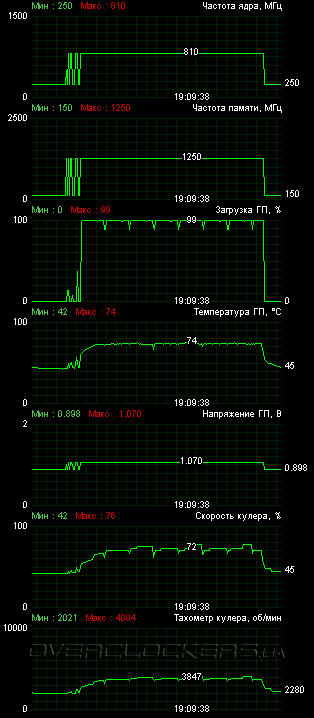

К большому удивлению, видеокарта оказалась горячее и намного шумнее своего «старшего брата». Температуру ядра в 74 °C еще нельзя назвать высокой, а вот гул от двух вентиляторов, которые периодически раскручивались до 3500—4000 об/мин, очень сильный.
![MSI R6950 Twin Frozr II/OC MSI R6950 Twin Frozr II/OC](/video/amd-radeon-hd6950-msi-twin-frozr/38-amd-radeon-hd6950-msi-twin-frozr-II.png)
Добиться полной тишины понижением напряжения и оборотов не удалось. При 2500 об/мин карта была уже нестабильна, пройти 12-минутный тест Crysis: Warhead удалось лишь при 3000 об/мин. Впрочем, стоит отметить, что при одинаковых оборотах шум вентиляторов Twin Frozr II ниже, чем у Twin Frozr III.

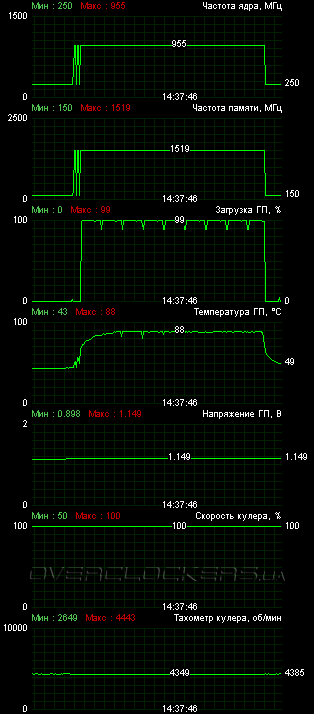

Что касается разгона, то нам удалось достичь полной стабильности на 955/6076 МГц при напряжении 1,149 В. С памятью особых проблем не возникло, но разгон ядра был ниже, чем у MSI R6950 Power Edition.
![MSI R6950 Twin Frozr II/OC MSI R6950 Twin Frozr II/OC](/video/amd-radeon-hd6950-msi-twin-frozr/39-amd-radeon-hd6950-msi-twin-frozr-II.png)
Несмотря на максимальные обороты вентиляторов, температура ядра при разгоне легко доходила до 88 градусов Цельсия. Такие температурные показатели трудно назвать адекватными, поэтому мы решили заменить термопасту. Да и многие пользователи продукции MSI не раз отмечали, что замена термоинтерфейса на их видеокартах позволяет снизить рабочие температуры и шум. В нашем случае еще и было подозрение, что в данном тестовом семпле родная паста заменена какой-то другой — уж больно отличался по консистенции интерфейс на этой карте в сравнении с тем же R6950 Power Edition. Заменив пасту проверенной Noctua NT-H1, мы получили совершенно иную картину. В номинале температура теперь не превышала 64 °C, а обороты снизились до 2900—2950 в минуту.
![MSI R6950 Twin Frozr II/OC MSI R6950 Twin Frozr II/OC](/video/amd-radeon-hd6950-msi-twin-frozr/40-amd-radeon-hd6950-msi-twin-frozr-II.png)
Огромная разница! Тут уже добиться полной тишины путем ручной регулировки оборотов в MSI Afterburner не составит труда. Возможно, с родной термопастой разница будет не столь внушительна, но, в любом случае, нехитрая манипуляция с заменой термоинтерфейса улучшит эффективность стокового кулера.
