Знакомство с Radeon HD 6570 и Radeon HD 6670

Мы продолжаем серию статей про бюджетные видеокарты. На этот раз мы обратимся к свежим Radeon HD 6570 и HD 6670, которые недавно пришли на смену картам пятитысячной серии. В данном материале будет рассмотрено три видеокарты с разным типом памяти. Производительность новичков мы сравним с предшественниками и некоторыми картами от NVIDIA, но масштабное сравнение с конкурирующими моделями будет в одной из следующих статей.

Новые видеоадаптеры базируются на графическом процессоре, который носит кодовое имя Turks. Ничего революционного в нем нет — это хорошо знакомый нам Redwood, к которому добавлен еще один SIMD-блок. Благодаря этому общее количество стрим-процессоров увеличено с 400 до 480, а текстурных блоков с 20 до 24. Число блоков растеризации не изменилось — их восемь. Обмен данными с памятью осуществляется по стандартной 128-битной шине.

Архитектура AMD Turks (AMD Radeon HD 6570/6670)

На базе Turks выпускается две видеокарты — Radeon HD 6570 и Radeon HD 6670. Первая пришла на смену Radeon HD 5570, а вторая призвана со временем заменить Radeon HD 5670. Тактовые частоты HD 6570 ничем не отличаются от таковых у предшественника: ядро работает на 650 МГц, память на 4000 МГц в случае использования GDDR5 или на 1800 МГц для моделей с обычной DDR3. А вот частота ядра у старшего Radeon HD 6670 повышена до 800 МГц, что на 25 МГц больше чем у старого HD 5670. Для этой карты предусматривается использование только высокоскоростной памяти GDDR5 4 ГГц, но многие производители выпускают версии и с более дешевой DDR3.

Если Redwood состоял из 627 миллионов транзисторов, то у Turks их уже 716 миллионов. Новый GPU выполнен по нормам 40-нм техпроцесса, как и предшественник, поэтому площадь его немного больше — 118 мм² против 104 мм². Но, несмотря на все это, энергопотребление новых видеокарт почти не изменилось. Radeon HD 6570 потребляет до 44 Вт, что лишь на один ватт больше аппетитов Radeon HD 5570. А потребление Radeon HD 6670 ограничивается 66 Вт, что на два ватта больше показателей предшественника. В простое HD 6670 даже экономичнее на 2 ватта HD 5670 и потребляет всего лишь 12 Вт.

Видеоадаптер Radeon
HD 6670
Radeon
HD 6570
Radeon
HD 5670
Radeon
HD 5570
Radeon
HD 5550
Radeon
HD 4670
Ядро Turks Turks Redwood Redwood Redwood RV730XT
Количество транзисторов, млн. шт 716 716 627 627 627 514
Техпроцесс, нм 40 40 40 40 40 55
Площадь ядра, кв. мм 118 118 104 104 104 145
Количество потоковых процессоров 480 480 400 400 320 320
Количество текстурных блоков 24 24 20 20 16 32
Количество блоков рендеринга 8 8 8 8 8 8
Частота ядра, МГц 800 650 775 650 550 750
Шина памяти, бит 128 128 128 128 128 128
Тип памяти GDDR5 DDR3, GDDR5 GDDR5 DDR3, GDDR5 DDR3, GDDR5 GDDR3, GDDR4
Частота памяти, МГц 4000 1800 DDR3, 4000 DDR5 4000 1800 DDR3, 3600/4000 GDDR5 1600/1800 DDR3, 3600/4000 GDDR5 2000 GDDR3, 2200 GDDR4
Объём памяти, МБ 512/1024 512/1024/2048 512/1024 512/1024 512/1024 512/1024
Поддерживаемая версия DirectX 11 11 11 11 11 10.1
Интерфейс PCI-E 2.1 PCI-E 2.1 PCI-E 2.1 PCI-E 2.1 PCI-E 2.1 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт 66 44 64 43 39 75

Выпускать замену для Radeon HD 5550 компания AMD не стала. Вероятно, чтобы не создавать лишнюю конкуренцию старшим моделям Redwood. Тем более, что старые видеокарты еще активно выпускаются и, судя по всему, еще долго будут присутствовать на рынке. Новинки заняли свою ценовую нишу, старые модели — свою, более дешевую. Конечный потребитель от такого разнообразия только выигрывает.

Все видеокарты поддерживают аппаратное декодирование видео MPEG-2 и MPEG-4, включая DivX и XviD. Появилась поддержка 3D-технологии AMD HD3D. И наконец-то бюджетные карты AMD научились декодировать Blu-ray 3D, что у конкурента появилось еще в GeForce GT 240. Вывод цифрового сигнала возможен по интерфейсам HDMI 1.4a и DisplayPort 1.2.

В наш обзор мы включили три видеокарты. Radeon HD 6570 представлен двумя моделями с разной памятью — DDR3 и GDDR5. На отечественном рынке доминируют первые, ведь такие карты дешевле. Но, как показало наше недавнее тестирование Radeon HD 5570, производительность видеокарт с разной памятью различается очень сильно. Radeon HD 6670 представлен одной моделью HIS, оснащенной памятью GDDR5.


MSI R6570-MD1GD3/LP

Начнем мы наш обзор с графического ускорителя производства MSI. В активе компании пока лишь одна модель на базе Turks, и модель эта далеко не самая производительная, ведь использует она память DDR3.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Поставляется в небольшой коробке, внутри которой кроме самой видеокарты можно найти диск с программным обеспечением и руководство пользователя.

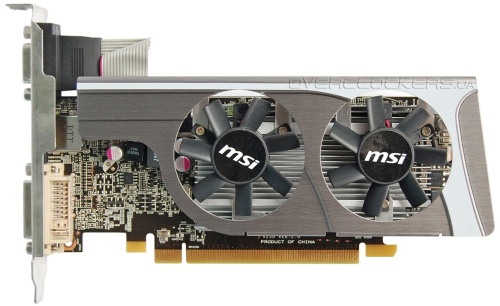

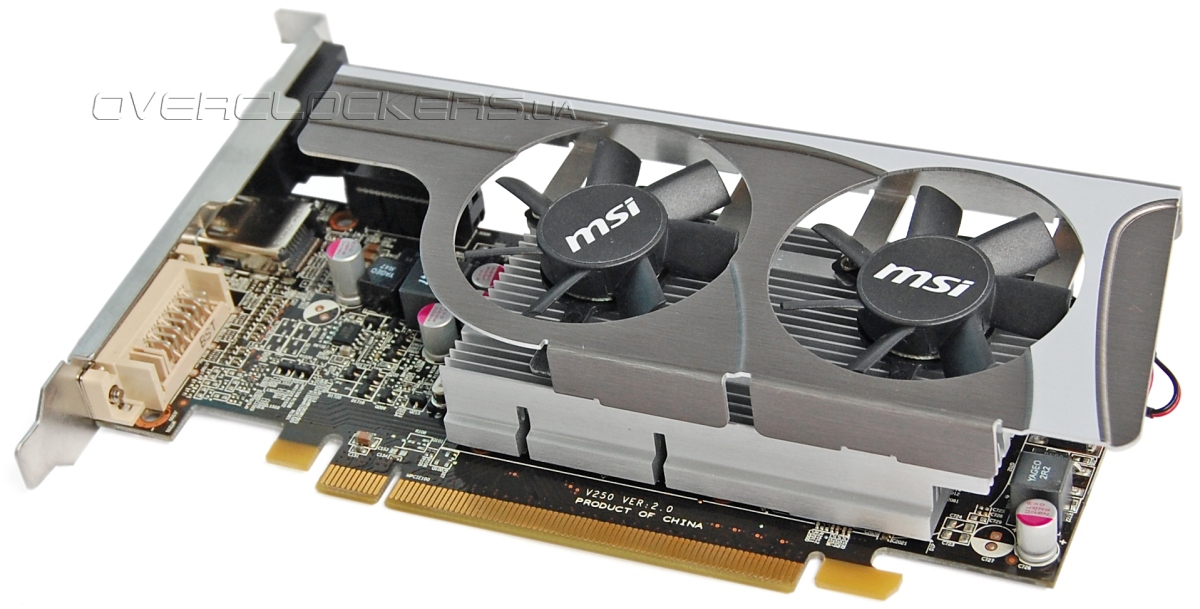

Карта имеет низкопрофильное исполнение и оснащена системой охлаждения с двумя вентиляторами. Внешне такой кулер чем-то напоминает Twin Frozr старших видеокарт MSI. Сходство придается стреловидной формой кожуха у R6570-MD1GD3/LP.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

На заднюю панель вынесены разъемы DVI, HDMI и D-Sub.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

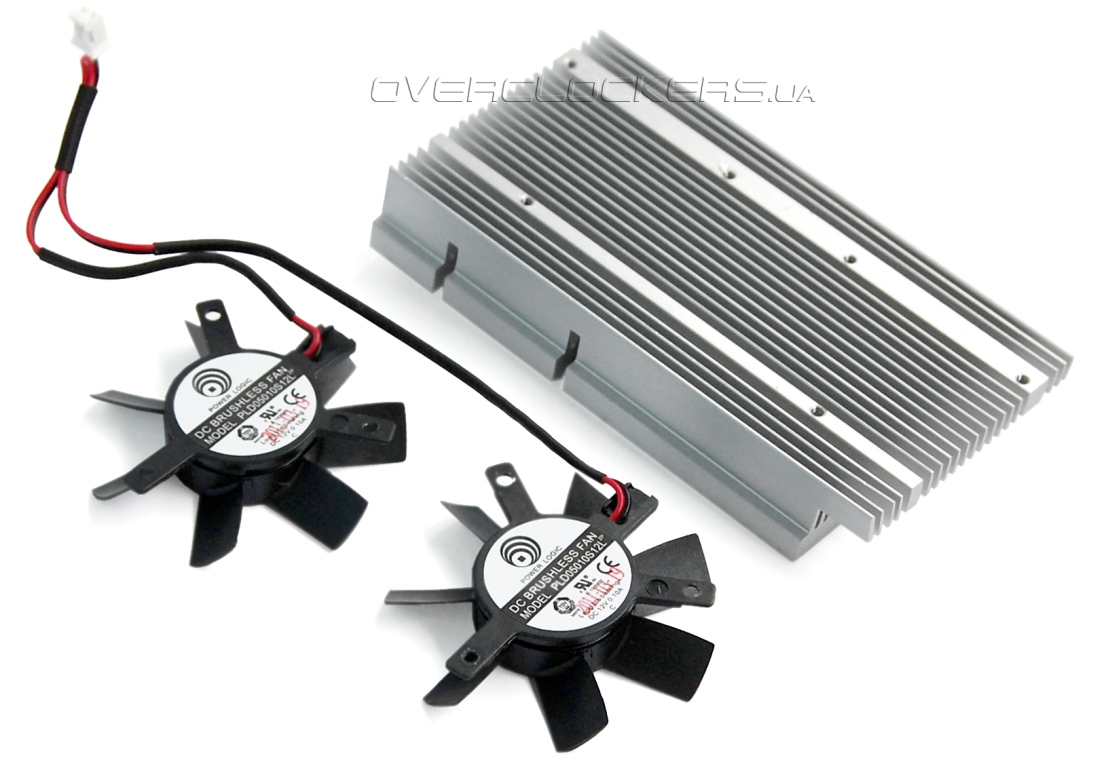

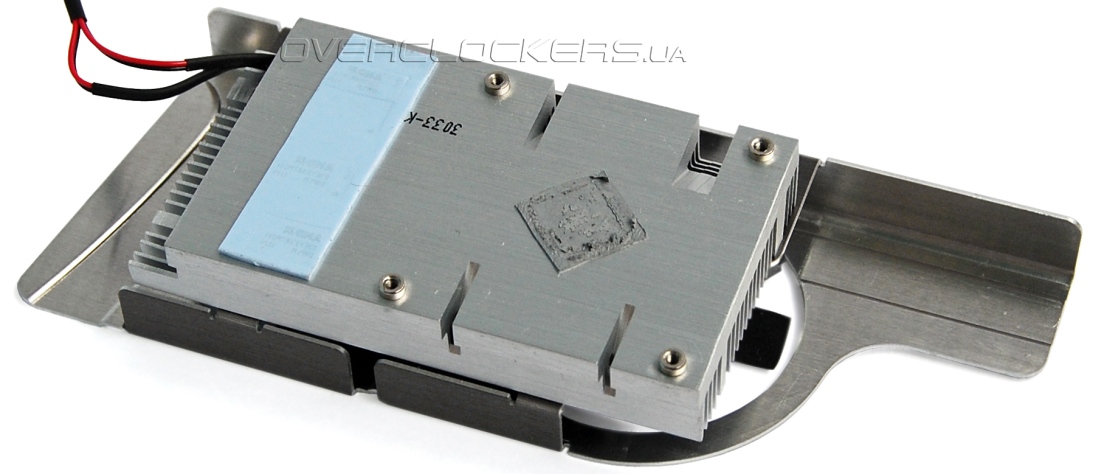

Система охлаждения занимает два слота. Простой алюминиевый радиатор контактирует с ядром и с чипами памяти, распаянными на лицевой стороне платы. Обдувается он парой 50-мм вентиляторов Power Logic.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

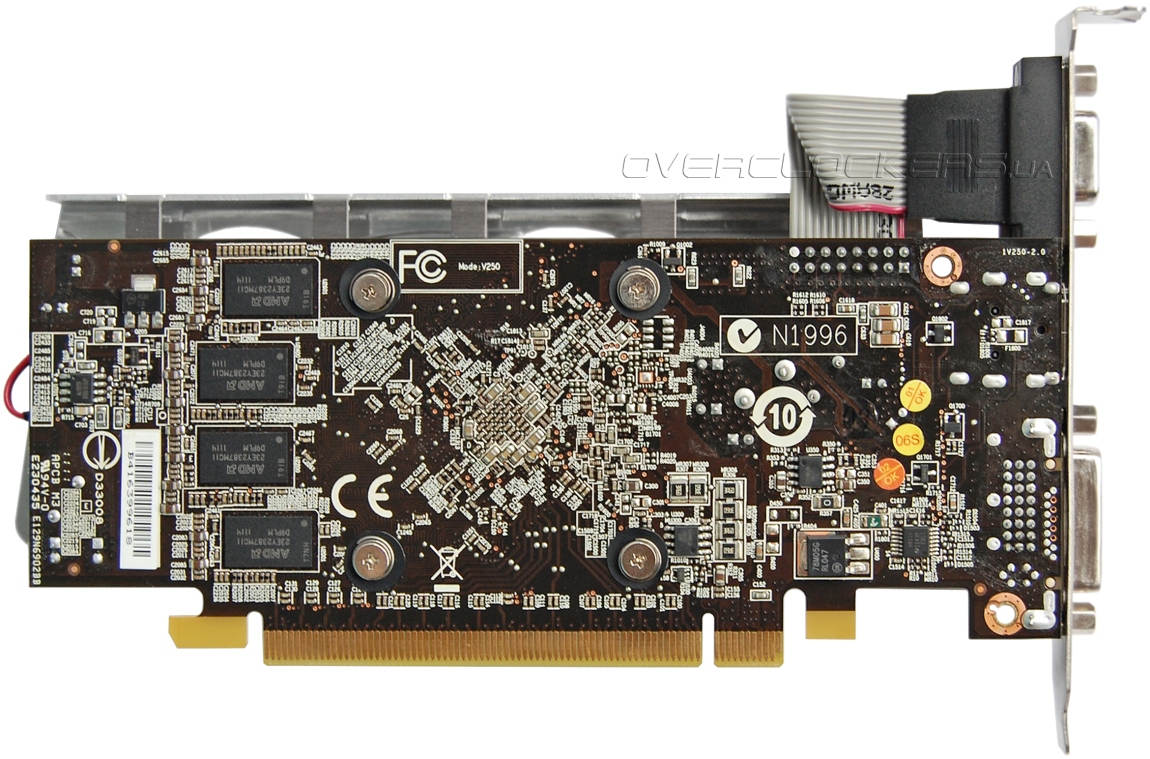

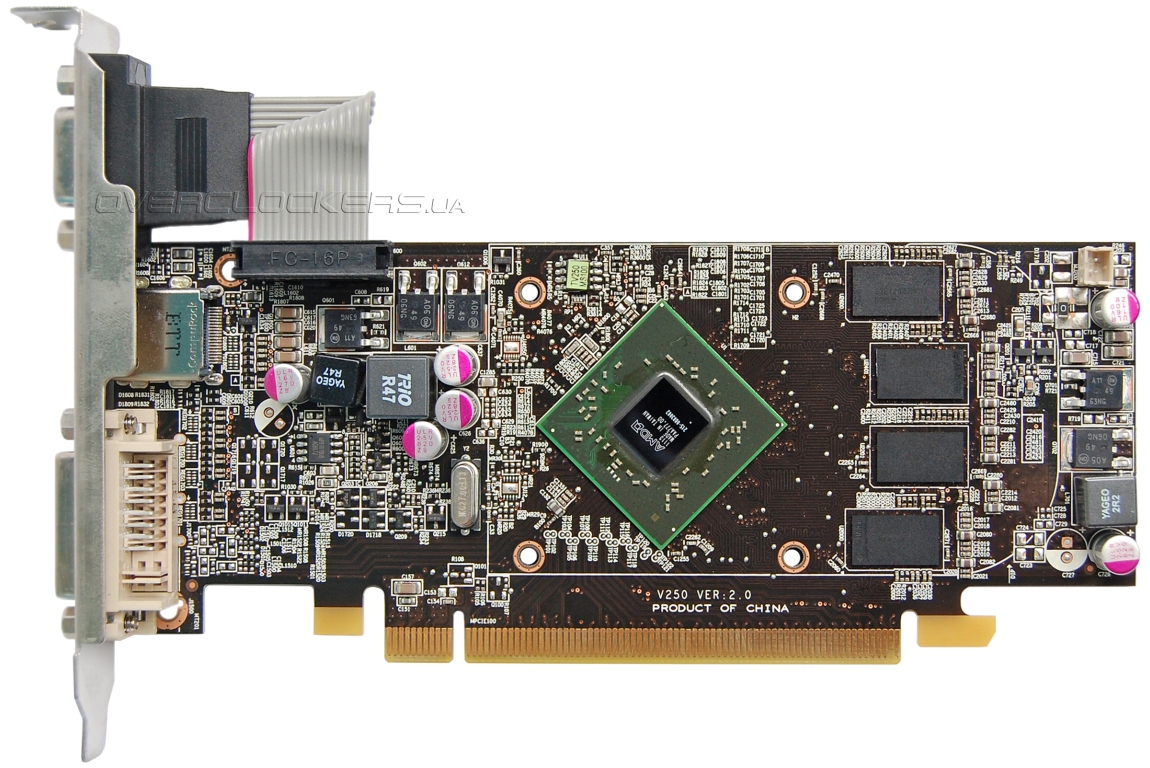

Видеокарта выполнена по референсному дизайну. Монтаж элементов очень плотный. Микросхемы памяти расположены с двух сторон платы. Система питания ядра и памяти выполнены по однофазной схеме.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

А вот и графический процессор Turks собственной персоной:

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Данная модель примечательна тем, что в ней используются микросхемы памяти AMD. И это стало для нас настоящим сюрпризом. Действительно ли AMD занялась выпуском микросхем памяти или это перемаркированные чипы DDR3 от иных производителей, выяснить не удалось.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Тактовые частоты стандартны: ядро работает на 650 МГц, память на 1800 МГц. В 2D-режиме частоты снижаются до 100/300 МГц.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Двухвентиляторный кулер оказался довольно эффективным. В открытом корпусе при температуре в помещении 28 °C ядро не прогревалось выше 60 °C в нашем стандартном 12-минутном тесте Crysis: Warhead с максимальными настройками качества. Уровень шума очень низкий.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

Видеоадаптер продемонстрировал хороший разгонный потенциал. GPU смог стабильно работать на 860 МГц, память на 2120 МГц. Итоговый прирост по частотам составил 32 и 18%.

Видеокарта MSI Radeon 6570 R6570-MD1GD3/LP

При разгоне обороты вентиляторов поднимались до максимума. Шум при этом становился уже заметным, но вполне может быть, что такой разгон возможен и без значительного поднятия оборотов. У нас на проверку возможностей карты в тихом режиме не было времени.
