Обзор и тестирование видеокарты HIS HD 5670 IceQ 1GB

После нашего масштабного сравнительного тестирования бюджетных видеокарт, мы решили рассмотреть несколько отдельных продуктов, выделяющихся на общем фоне. Данная статья посвящена видеокарте HIS из линейки IceQ. В списке выпускаемых моделей этого семейства у HIS значатся несколько разновидностей Radeon HD 5670, незначительно отличающиеся объемом памяти и частотами. А вот среди новых Radeon HD 6670 нет уже ни одного IceQ. Впрочем, старичок не менее интересен и актуален, в чем мы еще раз убедимся на примере HD 5670 IceQ 1GB (H567Q1G).


HIS HD 5670 IceQ 1GB

Видеоадаптер поставляется в стандартной коробке. Комплект поставки минимальный и не включает ничего кроме диска с драйвером и инструкции.

HIS HD 5670 IceQ 1GB

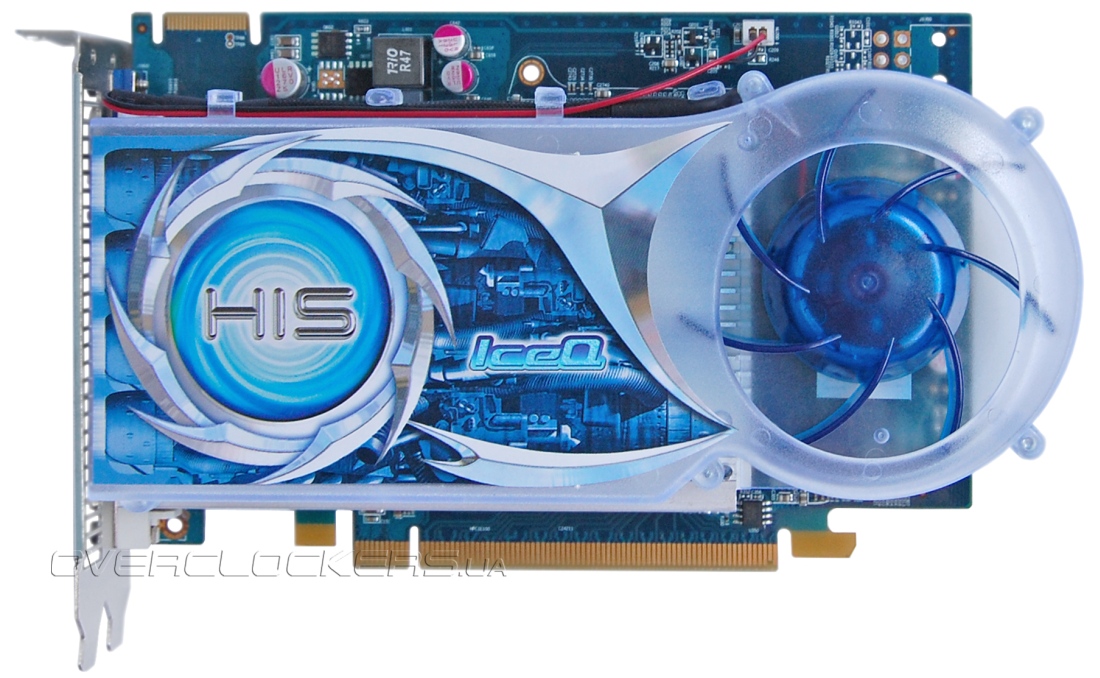

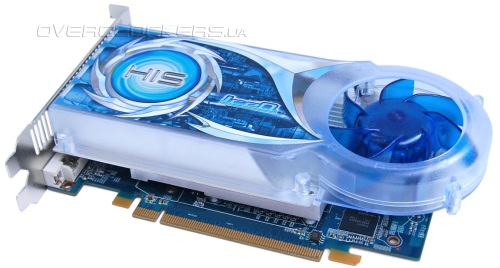

HD 5670 IceQ сразу внушает уважение, как только берешь его в руки. На фоне прочих Radeon HD 5670 он выделяется массивной системой охлаждения и стильным внешним видом.

HIS HD 5670 IceQ 1GB

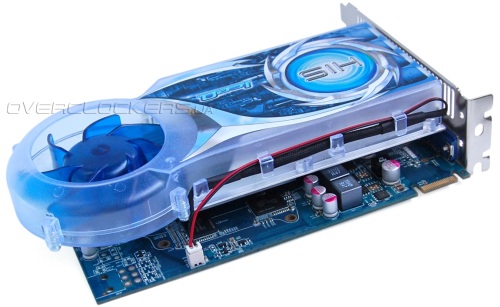

Все выполнено в сине-голубых тонах — от текстолита до полупрозрачного пластикового кожуха кулера.

HIS HD 5670 IceQ 1GB

HIS HD 5670 IceQ 1GB

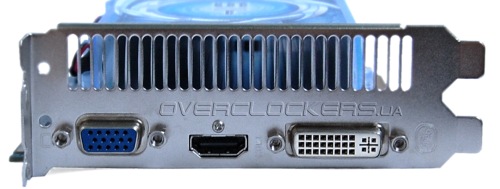

На задней панели расположены разъемы трех типов: D-Sub, DVI и HDMI.

HIS HD 5670 IceQ 1GB

Кулер оснащен радиальным вентилятором. Воздух, нагнетаемый большим вентилятором, выдувается за пределы корпуса.

HIS HD 5670 IceQ 1GB

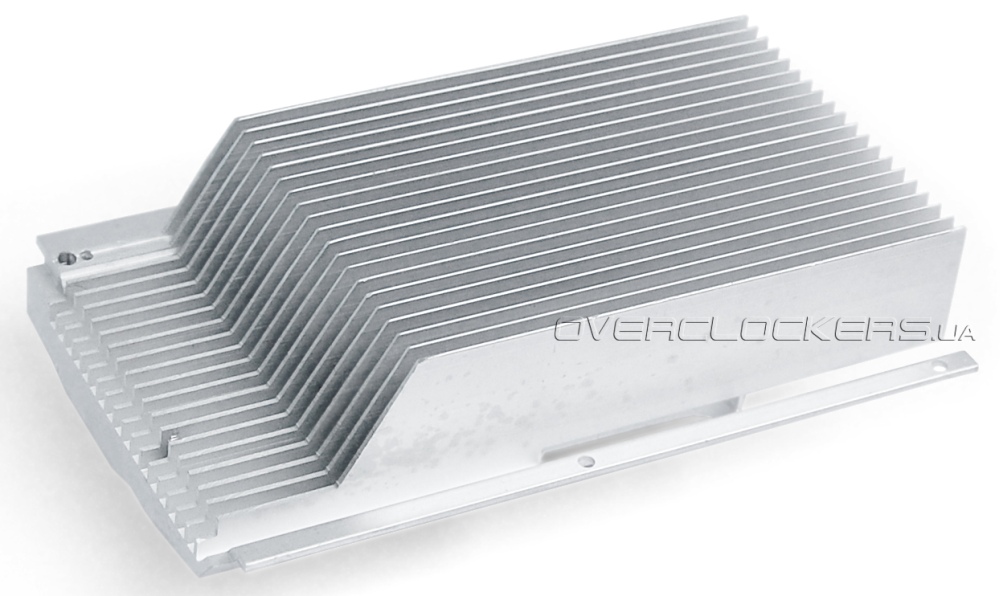

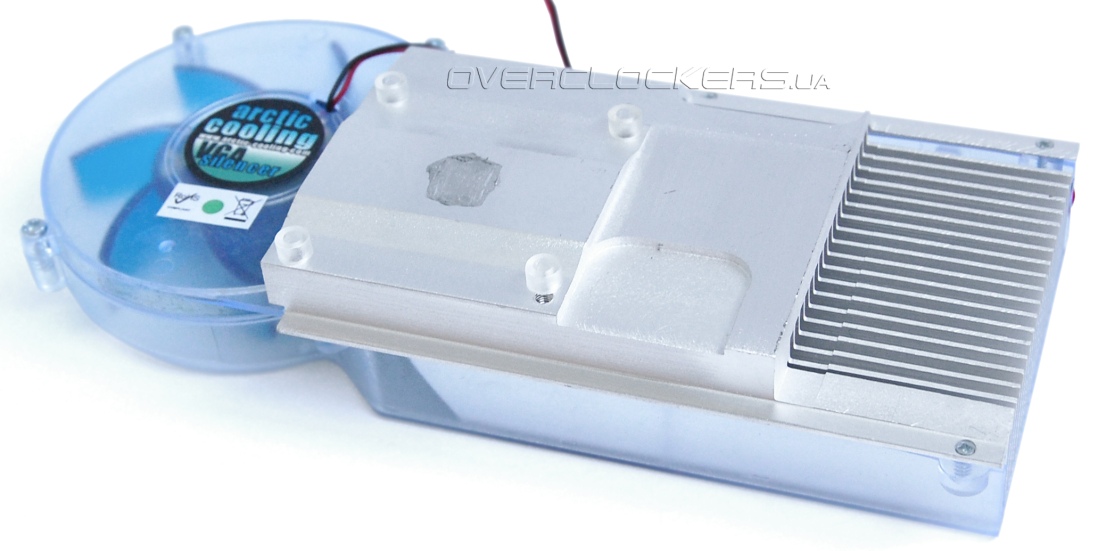

Радиатор довольно большой, как для такой карты и холодного GPU Redwood. Цельная алюминиевая конструкция обходится без использования тепловых трубок.

HIS HD 5670 IceQ 1GB

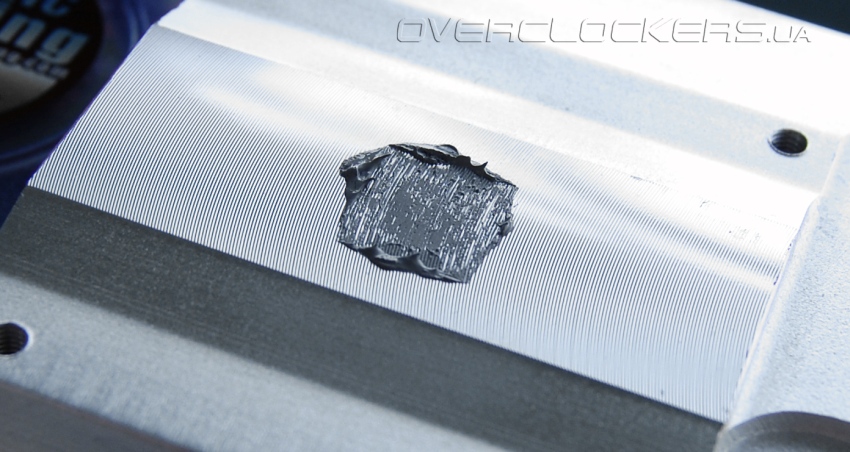

Основание трудно назвать ровным, четко виден отпечаток фрезерной обработки.

HIS HD 5670 IceQ 1GB

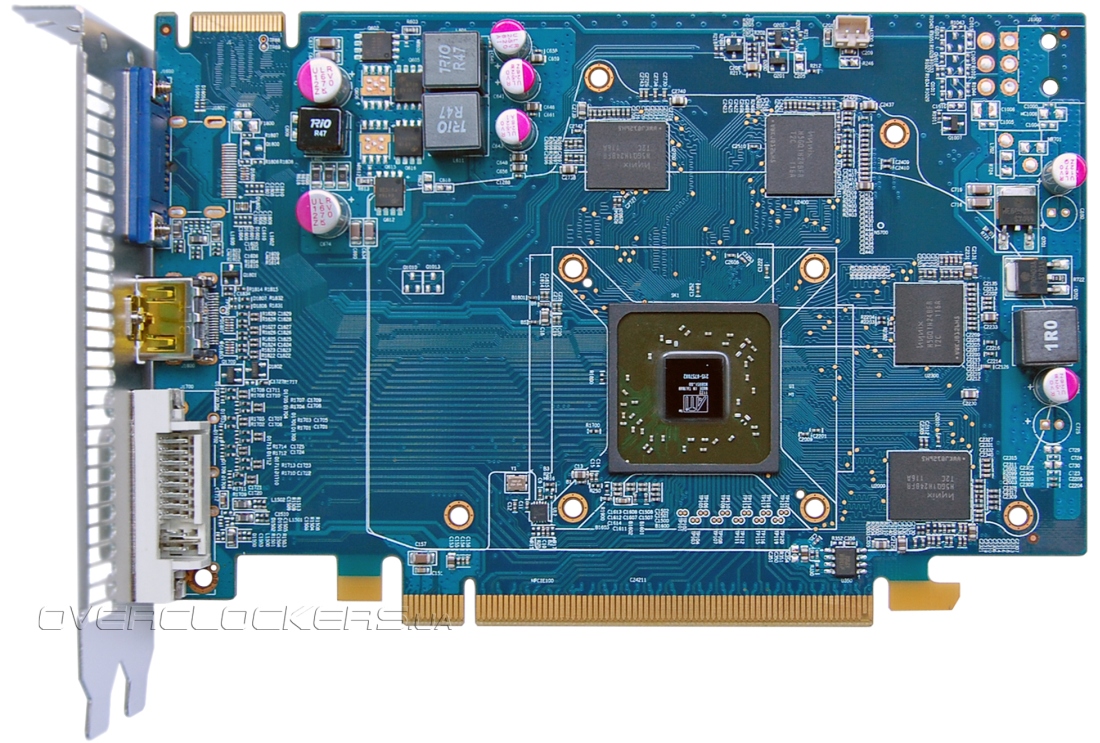

Дизайн платы напоминает простые Radeon HD 6670/6570 и HD 5670/5570 в исполнении HIS, с некоторыми отличиями. В цепи питания GPU используются более качественные транзисторы. Сбоку платы имеется пустое посадочное место под разъем дополнительно питания. Возможно, IceQ базируется на дизайне одного из старших видеоадаптеров.

HIS HD 5670 IceQ 1GB

HIS HD 5670 IceQ 1GB

Двухфазная система питания ядра реализована на контролере uP6201BQ.

uP6201BQ

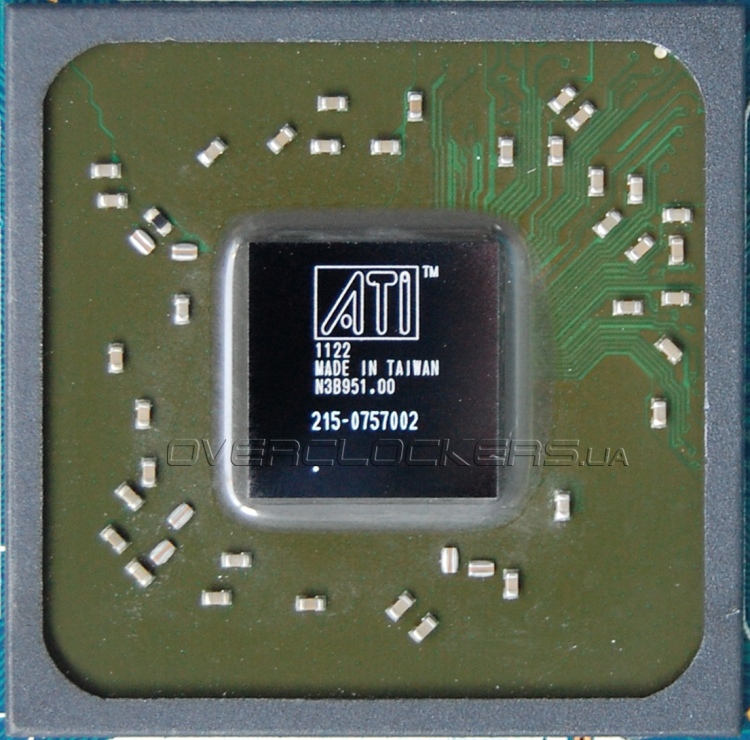

Графический процессор Redwood работает на частоте 775 МГц.

AMD Redwood

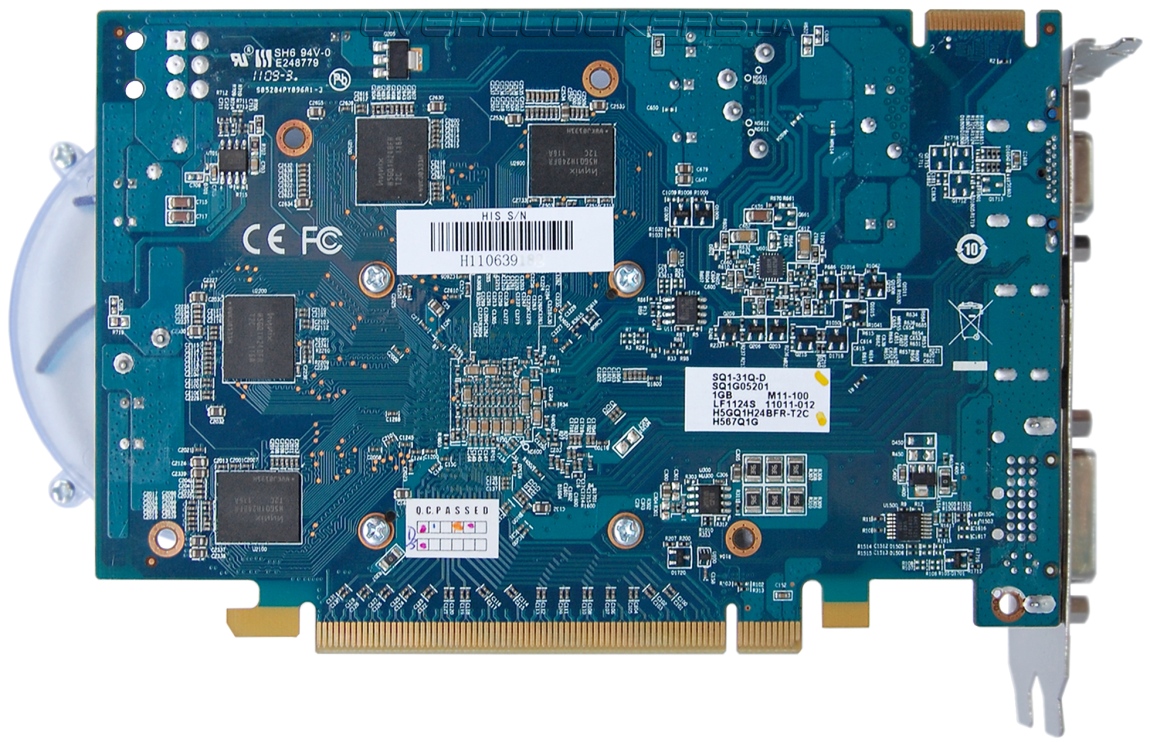

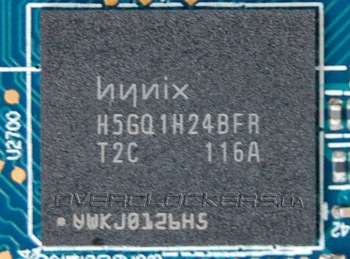

Общий объем памяти в один гигабайт набран восьмью микросхемами Hynix H5GQ1H24BFR T2C, распаянными с двух сторон платы.

Hynix H5GQ1H24BFR T2C

Частотные характеристики не отличаются от стандартных — 775/4000 МГц. В простое частоты снижаются до 157/1200 МГц.

HIS HD 5670 IceQ 1GB

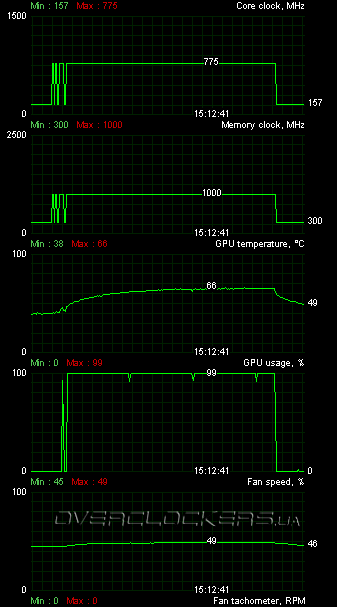

Эффективность кулера на высоте. В нашем стандартном 12-минутном тесте Crysis: Warhead на максимальных настройках температура ядра не превысила 66 °C при 28 градусах в помещении. При этом вентилятор раскручивался до 49% от максимума. Карта оказалось тихой даже при довольно высокой температуре окружающей среды.

HIS HD 5670 IceQ 1GB

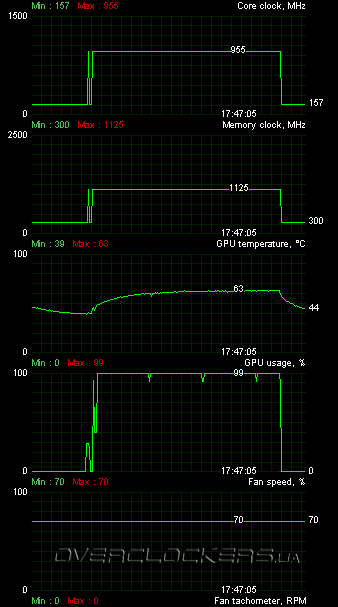

Результатами разгона HIS IceQ порадовал. Потенциал памяти GDDR5 не самый высокий — 4500 МГц. Зато GPU смог без проблем работать на 955 МГц, что лучше результатов, рассмотренных нами ранее Radeon HD 5670 и Radeon HD 6670. Учитывая отличные температурные показатели в номинале, мы вначале решили проверить работоспособность на таких частотах при фиксации оборотов обдувающего вентилятора на 50%. Но после длительного прогрева в тестах начались зависания. И дело, наверное, не столько в перегреве GPU (потому как температура выросла незначительно), сколько в перегреве других компонентов. В частности, важную роль при разгоне играет поддержание нормального температурного режима силовых элементов цепи питания. А в данном никакого активного охлаждения и обдува «мосфетов» нет. Но при повышении оборотов вентилятора «турбины», снижается не только температура ядра, но и частично общая температура платы с компонентами. Поэтому немного подняв обороты (до 70%), мы избавились от всех проблем и добились полной стабильности.

HIS HD 5670 IceQ 1GB

Надо отметить, что даже на 70% вентилятор не создавал значительного шума. Небольшой гул присутствовал, но был вполне терпим. Некоторые бюджетные видеокарты с простеньким охлаждением даже в номинале шумят также, а то и больше. В качестве такого шумного примера можно привести недавно рассмотренный Inno3D GeForce GT 440.
