Поціновувачі збірок у світлих тонах на сьогодні не є якоюсь ексклюзивною кастою, попит і пропозиція планомірно збільшуються, і це також стосується сегмента недорогих материнських плат. Сьогоднішня гостя є однією з найдешевших білосніжних плат micro-ATX, що доступні на ринку України.

Характеристики

Виробник Gigabyte
Модель B850M Eagle WiFi6E ICE
Чипсет AMD B850
Процесорний роз’єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Пам’ять 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:
4800–5600 МГц, 5800–8200+ (OC) МГц
Слоти PCIe 1× PCI Express 5.0 x16 — CPU
1× PCI Express 3.0 x16 (x4) — B850
M.2 1× PCI Express 5.0 x4 M2A_CPU (Key M, 2280/2580/22110/25110) — CPU
1× PCI Express 4.0 x4 M2B_CPU (Key M, 2280/22110) — CPU
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 4× 4pin
Порти PS/2 1× (Combo)
Порти USB I/O панель: 1× USB 3.2 Gen 2 (Type C), 1× USB 3.2 Gen 2 (Type A), 1× USB 3.2 Gen 1 (Type A), 4× USB 2.0
Контактні групи: 1× USB 3.2 Gen 2 Type C (1 порт), 2× USB 3.2 Gen 1 (2 порти), 2× USB 2.0 (4 портів)
Serial ATA 4× SATA 6 Гбіт/с (B850)
RAID 0, 1, 5, 10 (PCIe); 0, 1, 10 (SATA)
Вбудований звук Realtek ALC897
S/PDIF –
Мережеві можливості Дротова: 1× Realtek RTL8125 (2.5G Ethernet)
Бездротова: Realtek RTL8852CE (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax), Bluetooth 5.3
COM –
RGB 3× Addressable Gen 2, 1× RGB LED strip header
LED RGB Header 4
TPM +
Формфактор mATX
Розміри, мм 244×244
Додаткові функції D5 Bionic Corsa, X3D Turbo Mode, Ultra Durable, Hassle-free Assembly, Q Flash / Q Flash Plus, Smart Backup
Вартість, грн 8 229

Придбати материнську плату Gigabyte B850M Eagle WiFi6E ICE можна в інтернет-магазині COMPX.

До уваги читача! У материнської плати є особливості в роботі інтерфейсів M.2 у разі використання процесорів серії Phoenix. Інтерфейси M2A_CPU й M2B_CPU будуть працювати на лініях x2 кожен у разі одночасного використання, лише M2A_CPU може працювати в стандартному режимі x4.

Комплект постачання

Материнська плата постачається в коробці середніх розмірів з оформленням у світлих тонах.

На зворотній стороні коробки можна побачити ключові особливості плати, а також технічні характеристики, що включають фото зовнішнього вигляду пристрою всередині.

Комплектація мінімалістична:

  • документація;
  • антена WIFI;
  • два білих SATA-кабелі (один з них кутовий);
  • адаптер для зручного підключення контактної групи Front_Panel (G connector);
  • гвинтик і підкладки для M.2 накопичувачів.

Зовнішній вигляд

Материнська плата має світлий вигляд без агресивних елементів дизайну. Інтегроване RGB відсутнє, хоча слід пам’ятати, що користувач має можливість створити власне за допомогою відповідних контактних груп.

На звороті текстоліту відсутні елементи, що потребують особливої уваги, тож просто презентуємо вигляд зворотної сторони:

Традиційний зовнішній вигляд «без зайвостей»:

Зона підсистеми живлення процесора охолоджується двома окремими радіаторами. Контакт з силовими елементами забезпечується термопрокладками, а фіксація відбувається за допомогою пластикових цвяхів.

Ось так виглядають ці радіатори в розборі:

VRM реалізовано за схемою 8+2+2 (CPU+SoC+Misc), він керується ШІМ-контролером Richtek Technology RT3678BE, а також традиційним для платформи Socket AM5 допоміжним ШІМ-контролером RT3672EE від того ж виробника. Група CPU має здвоєну конструкцію 4+4, інші реалізовані типовим чином. Присутні дві нерозпаяні фази. Процесорна група набрана з восьми силових елементів ON Semiconductor NCP302155R, що розраховано на 60 А зі слів виробника (згідно з даташитом показник Average Currents заявлено в 55 А). Ще два NCP302155R виділено для групи SoC. Misc має у своєму розпорядженні дві транзисторні групи з драйверами на базі ON Semiconductor NTMFS4C06N й NTMFS4C10NT1G, що на виході розраховано на 46 А. Живлення подається через один конектор EPS12V.

З нетипової функціональності на себе звертає увагу кнопка звільнення PCIe, яка називається PCIe EZ-Latch Plus. Головний слот PCIe має додаткове армування PCIe UD Slot, щоб витримувати важкі й габаритні відеокарти.

Головний слот M.2 під назвою M2A_CPU має власний компактний радіатор, а механізм фіксації M.2 EZ-Flex дозволяє зняття й встановлення і радіатора і накопичувача голими руками без інструменту. Другий слот типовий. Резюмуємо:

  • M2A_CPU працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2280/2580/22110/25110 (Key M). Під’єднано до CPU.
  • M2B_CPU працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під’єднано до CPU.

Чипсет охолоджується компактним радіатором, що контактує з кристалом через термопасту, а його фіксація забезпечується двома пластиковими цвяхами по діагоналі.

Бездротова мережа Wi-Fi 6E працює на модулі M.2 Key E Realtek RTL8852CE, додатково присутній Bluetooth 5.3. Дротовий 2.5G Ethernet функціонує на мережевій карті RTL8125 від того ж виробника.

Підсистема аудіо має власну відокремлену зону, використовується бюджетний аудіокодек Realtek ALC897.

Знизу ліворуч користувач знайде: контактну групу HD_AUDIO, два конектори ARGB_V2 (RBG 5V), один конектор LED (RGB 12V), ESPI_DB (DEBUG-порт), TPM, два фронтальних конектори USB 2.0, один роз’єм вентилятора.

Батарейка CMOS знаходиться під радіатором M.2, тож не має прямого доступу для користувача.

Знизу праворуч розташовуються джампер скидання CMOS, кнопка перезавантаження системи, програмований джампер RST (фактично це MULTIKEY, в UEFI можна задати необхідні функції), а також традиційна контактна група FRONT_PANEL.

Під кутом 90 градусів виведено один фронтальний конектор USB 3.2 Gen 1, а також чотири SATA-порти.

Праворуч вище розташовано роз’єм вентилятора, стандартний конектор живлення плати, конектор ARGB_V2. Зверху розташовано ще два роз’єми вентиляторів. Слоти оперативної пам’яті мають засувки з однієї сторони.

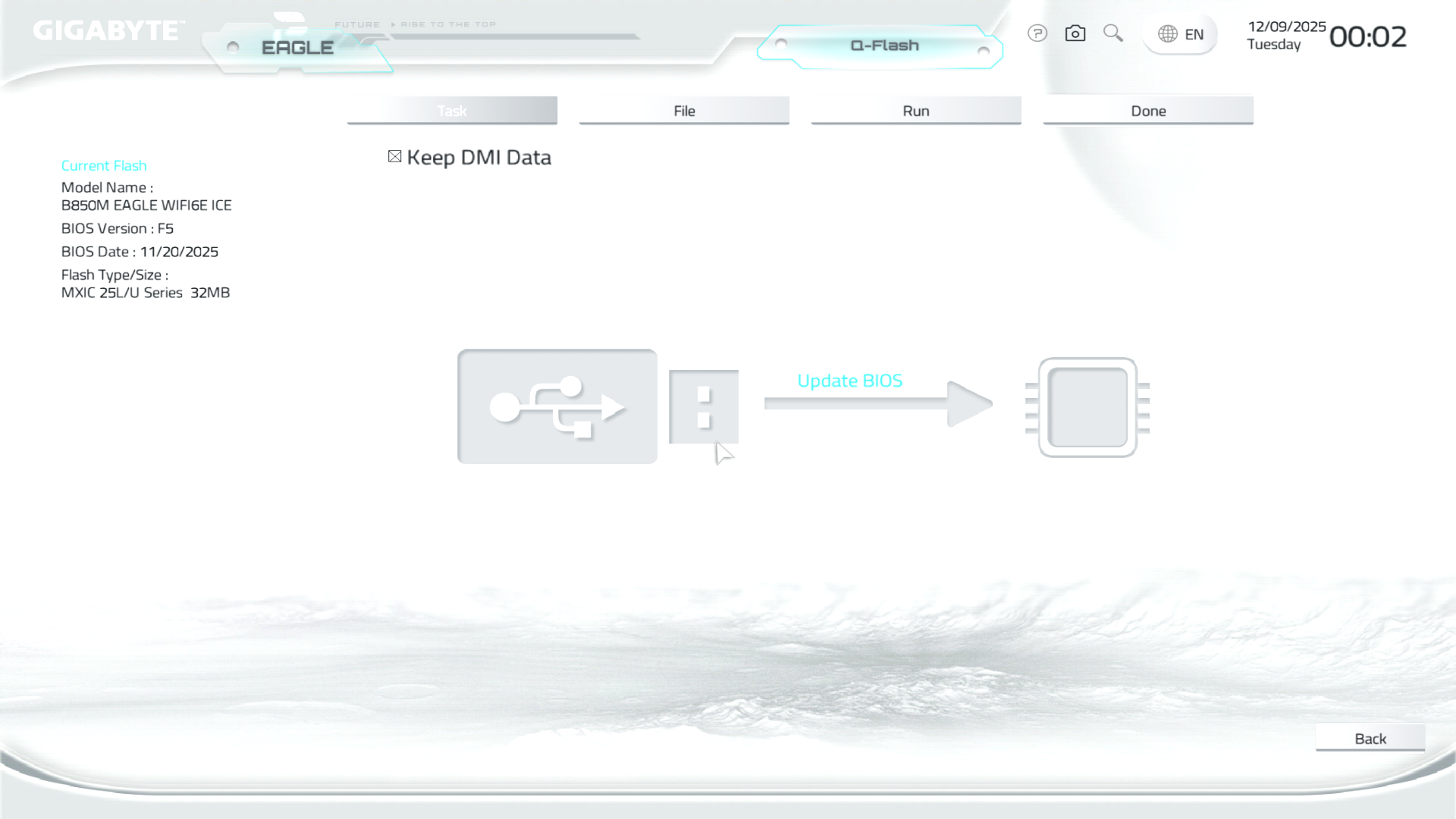

Виробником заздалегідь встановлена заглушка на I/O‑панелі, її особливість в присутності отворів для покращення вентиляції, а також кнопці запуску функції Q‑Flash Plus. З традиційних інтерфейсів в наявності:

  • ×2 DisplayPort 1.4;
  • ×1 HDMI 2.1;
  • ×1 USB 3.2 Gen 2 (Type A);
  • ×1 USB 3.2 Gen 2 (Type C);
  • ×2 USB 3.2 Gen 1 (Type A);
  • ×4 USB 2.0;
  • ×1 PS/2 (Combo);
  • ×1 2.5G Ethernet;
  • ×1 WIFI EZ-Plug (підключення антени Wi-Fi);
  • ×3 Mini-jack (mic in, line out, line in).

Можливості UEFI

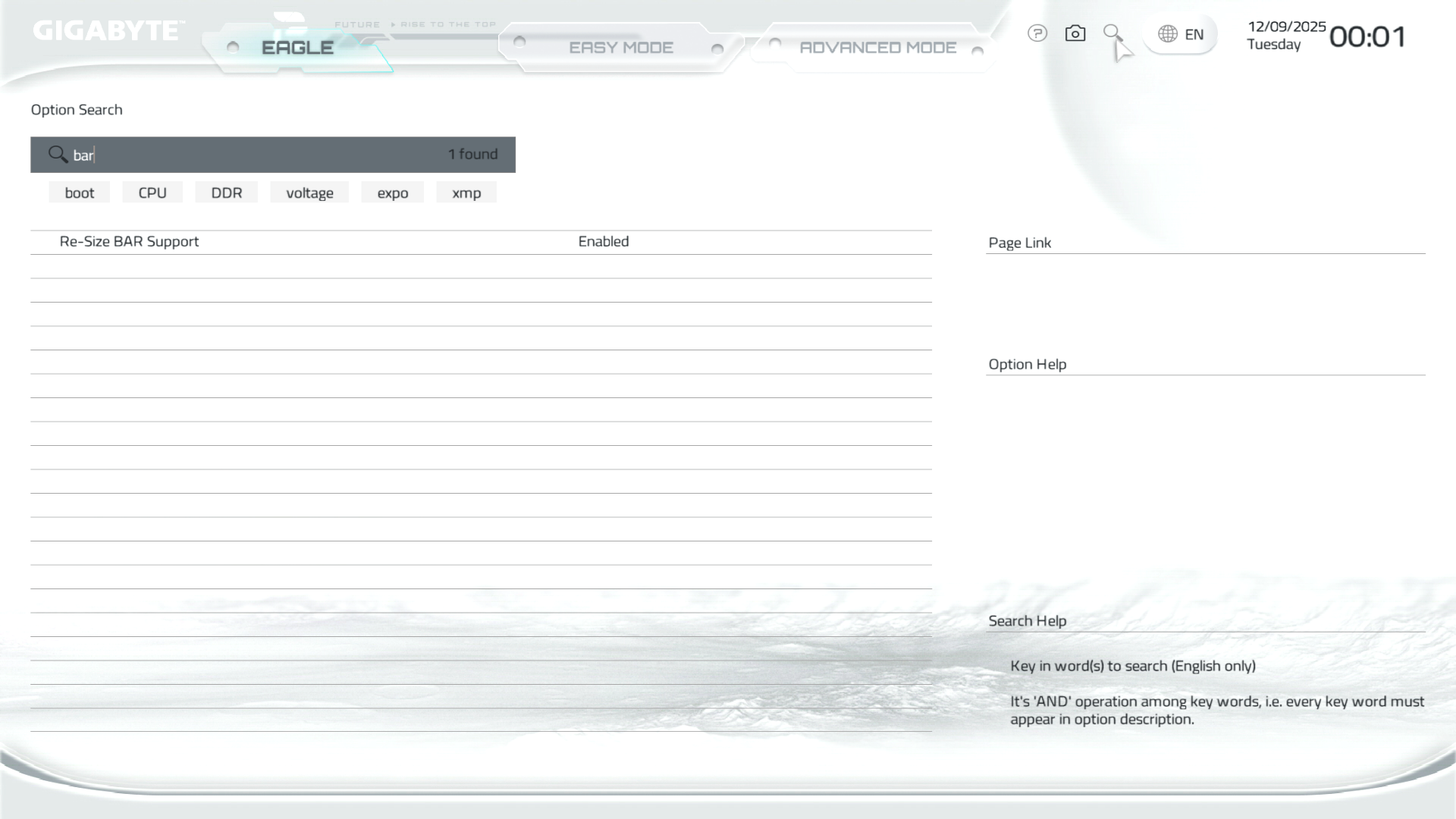

B850M Eagle WiFi6E ICE керується фірмовим UC BIOS, що передбачає два варіанти відображення налаштувань: Advanced Mode й Easy Mode.

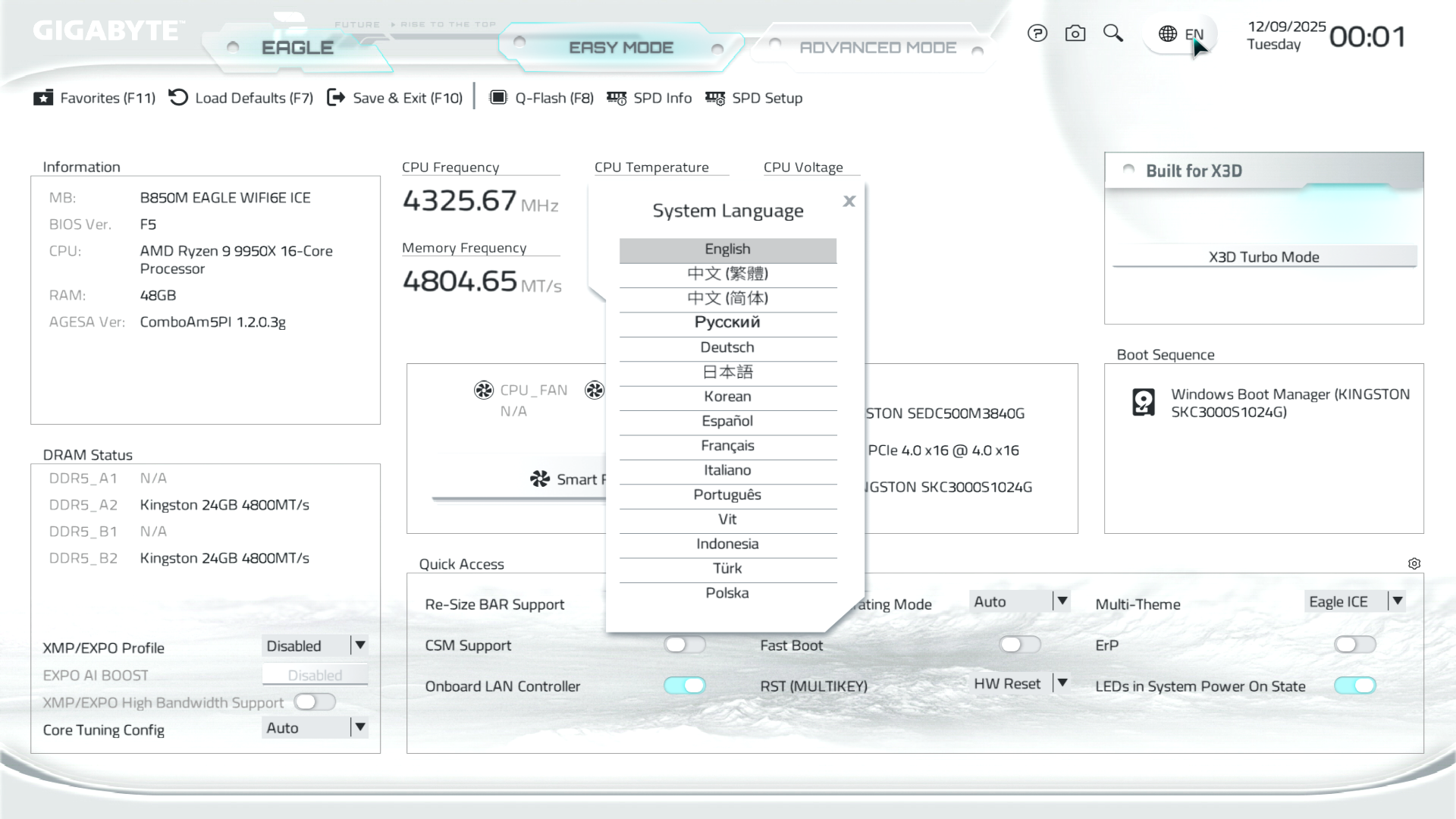

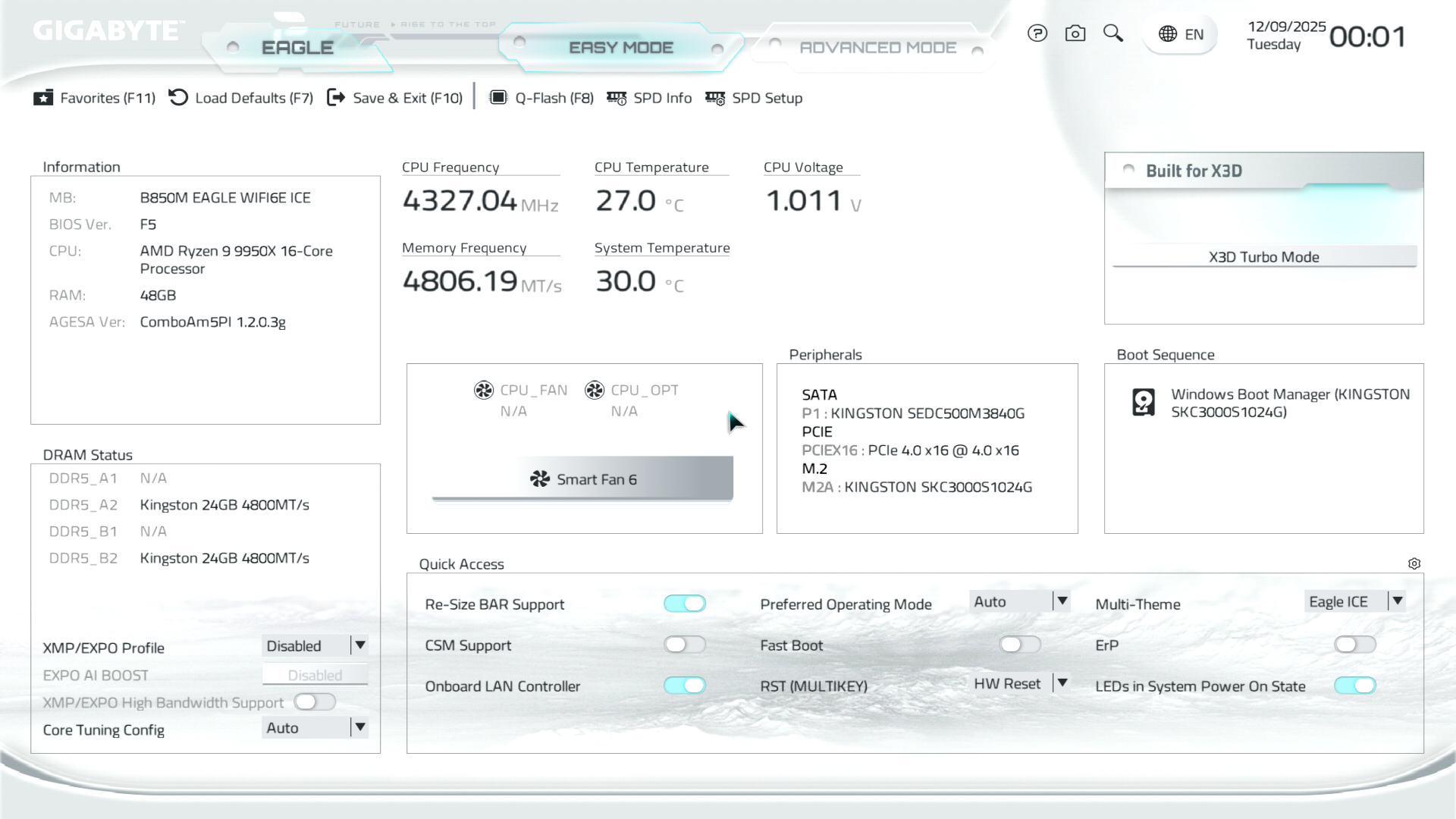

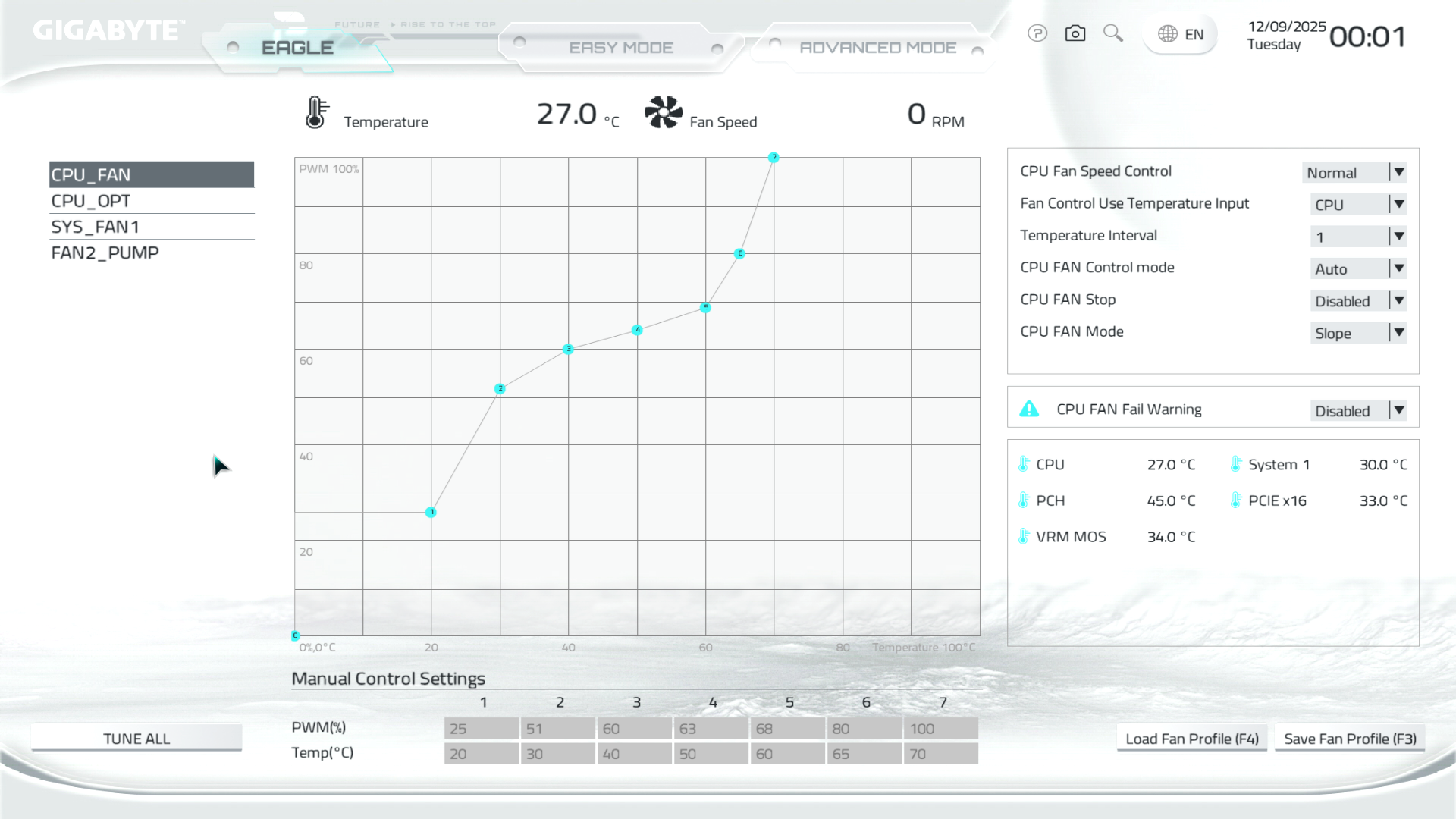

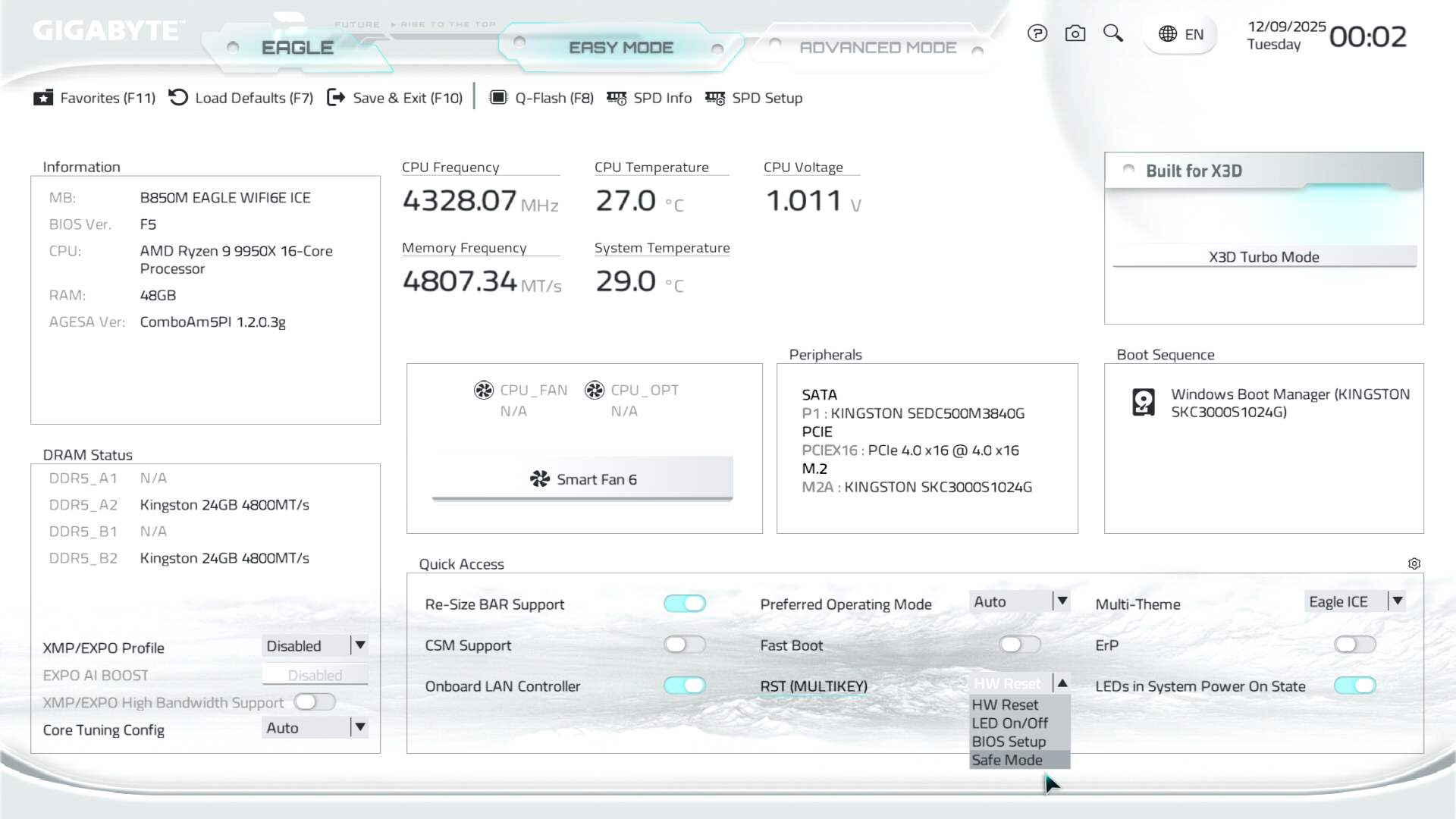

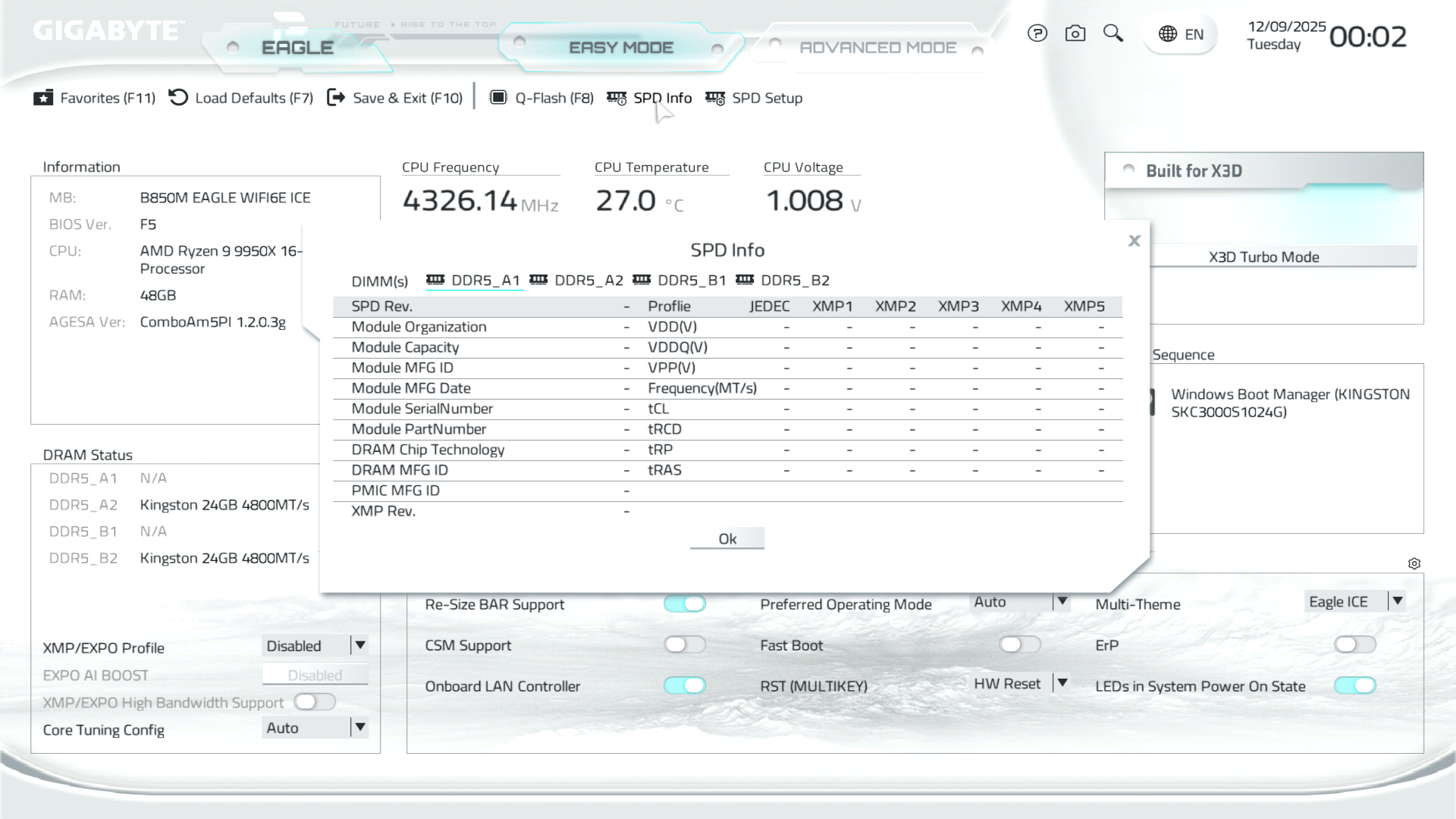

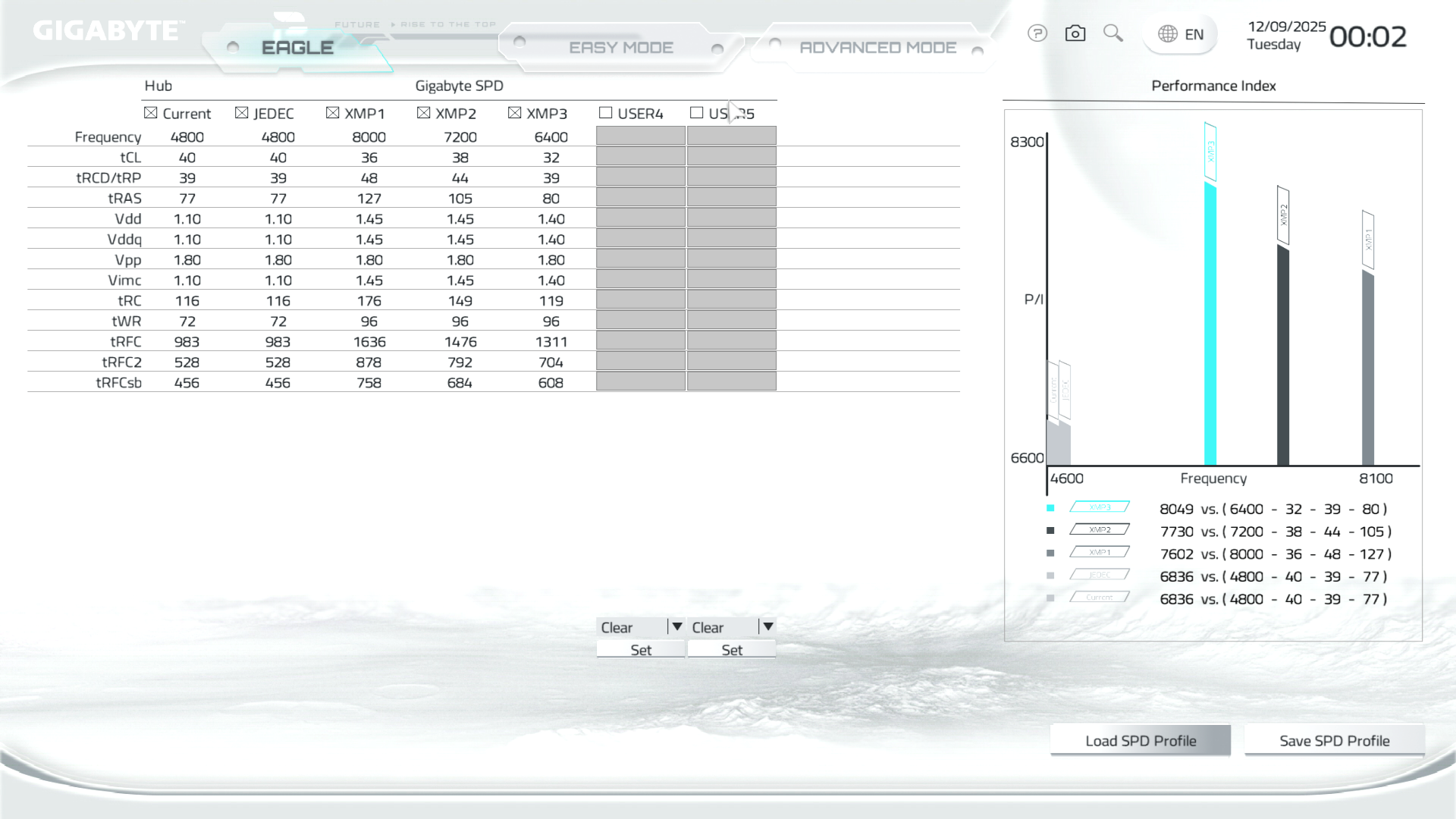

Easy Mode дає можливості отримати звіт по ключових елементах системи, встановити системний час, налаштувати ОЗП з XMP/EXPO включно, криву обертів вентиляторів через Smart Fan 6, вказати пріоритет завантаження з накопичувачів чи мережі, подивитись детальну інформацію про SPD, а також керувати деякими важливими функціями на кшталт CSM, Re-Size BAR та інше. Через панель меню можна викликати допомогу, обрати системну мову, завантажити типові налаштування, відкрити меню улюблених параметрів, а також знайти потрібну опцію за пошуковим запитом. Присутній спецпрофіль налаштувань X3D Turbo Mode для процесорів відповідної серії.

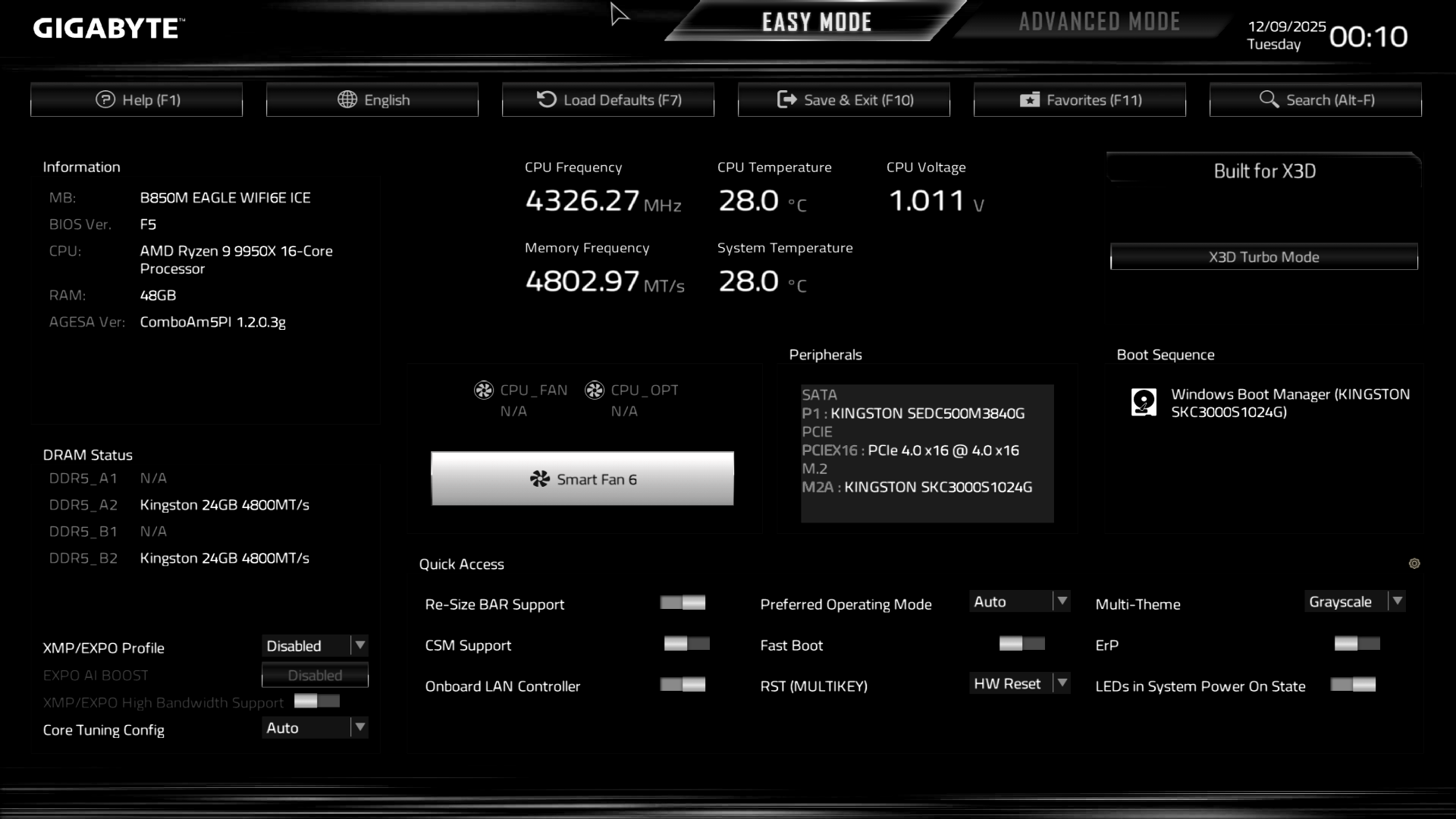

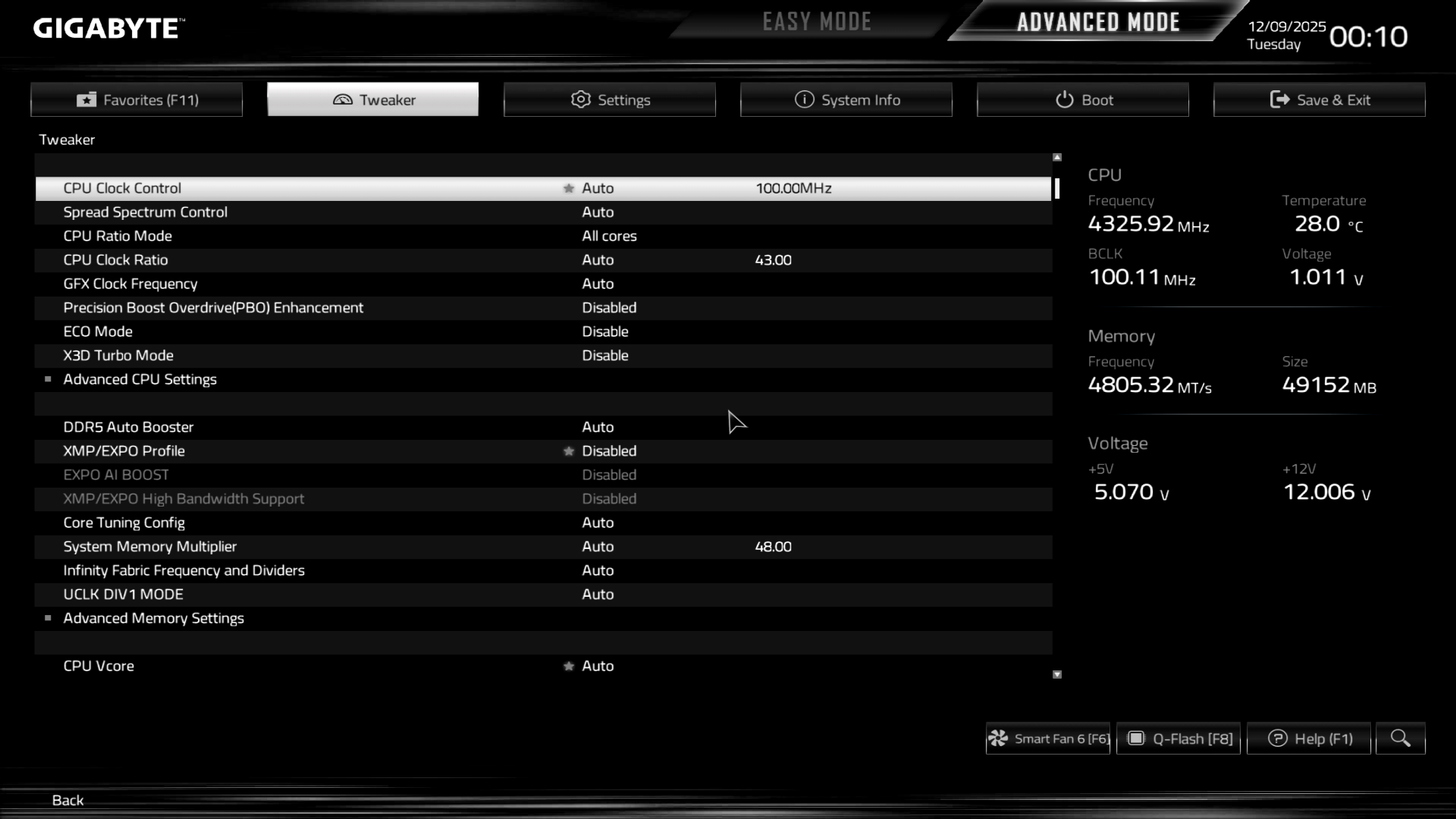

Якщо у читача раптово очі на лоба вилізли від яскравості фабричного оформлення інтерфейсу UEFI — не переймайтесь, у виробника є в наявності такий собі «dark mode» під назвою Grayscale (його можна обрати в меню System Info в інтерфейсі Advanced Mode).

Режим Advanced Mode має шість окремих меню, які реалізовано у вигляді вкладок.

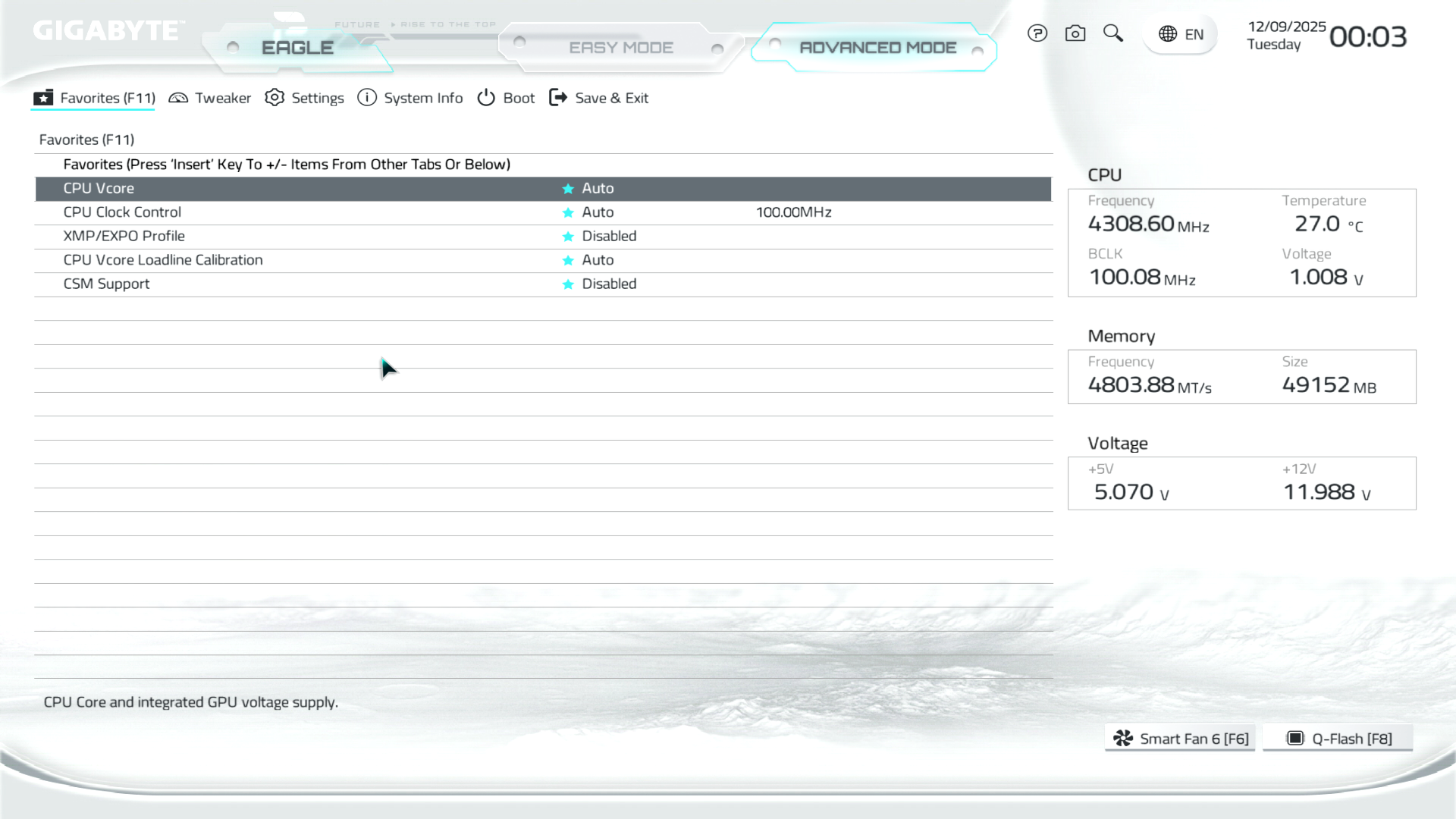

Меню Favorites збирає опції, що вручну додаються користувачем. Після додавання вони позначаються зірочкою та опиняться в цьому самому меню.

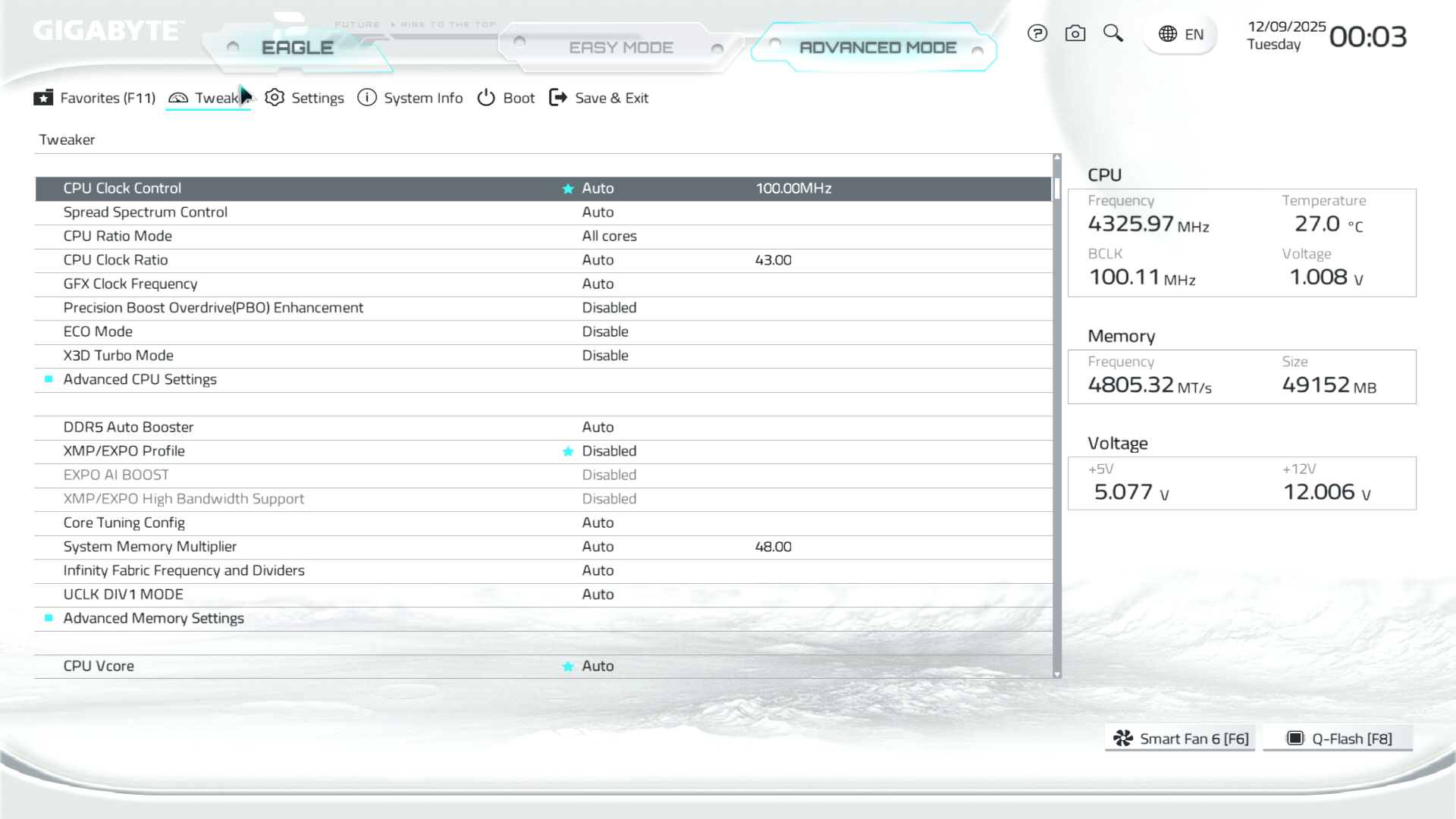

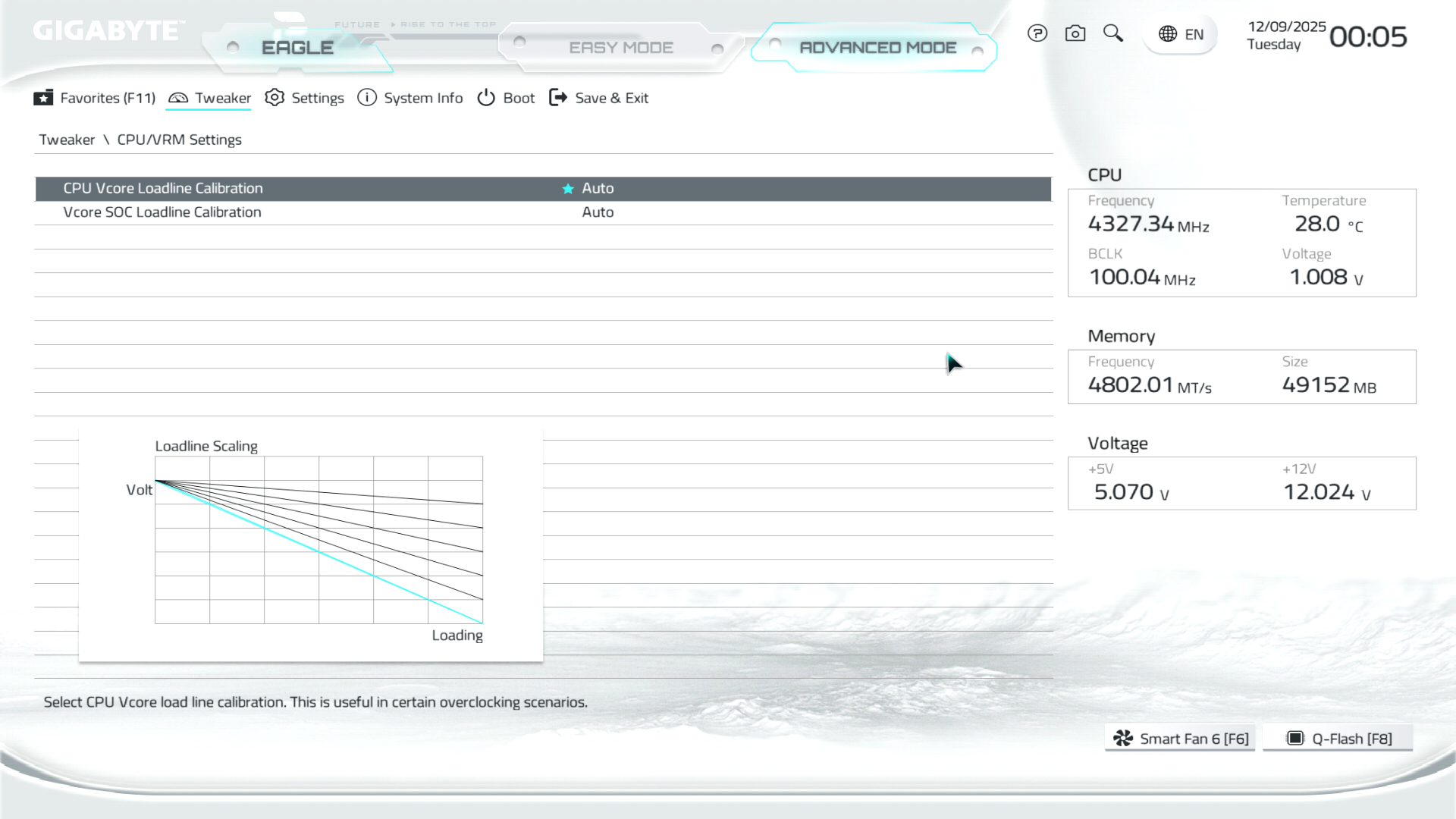

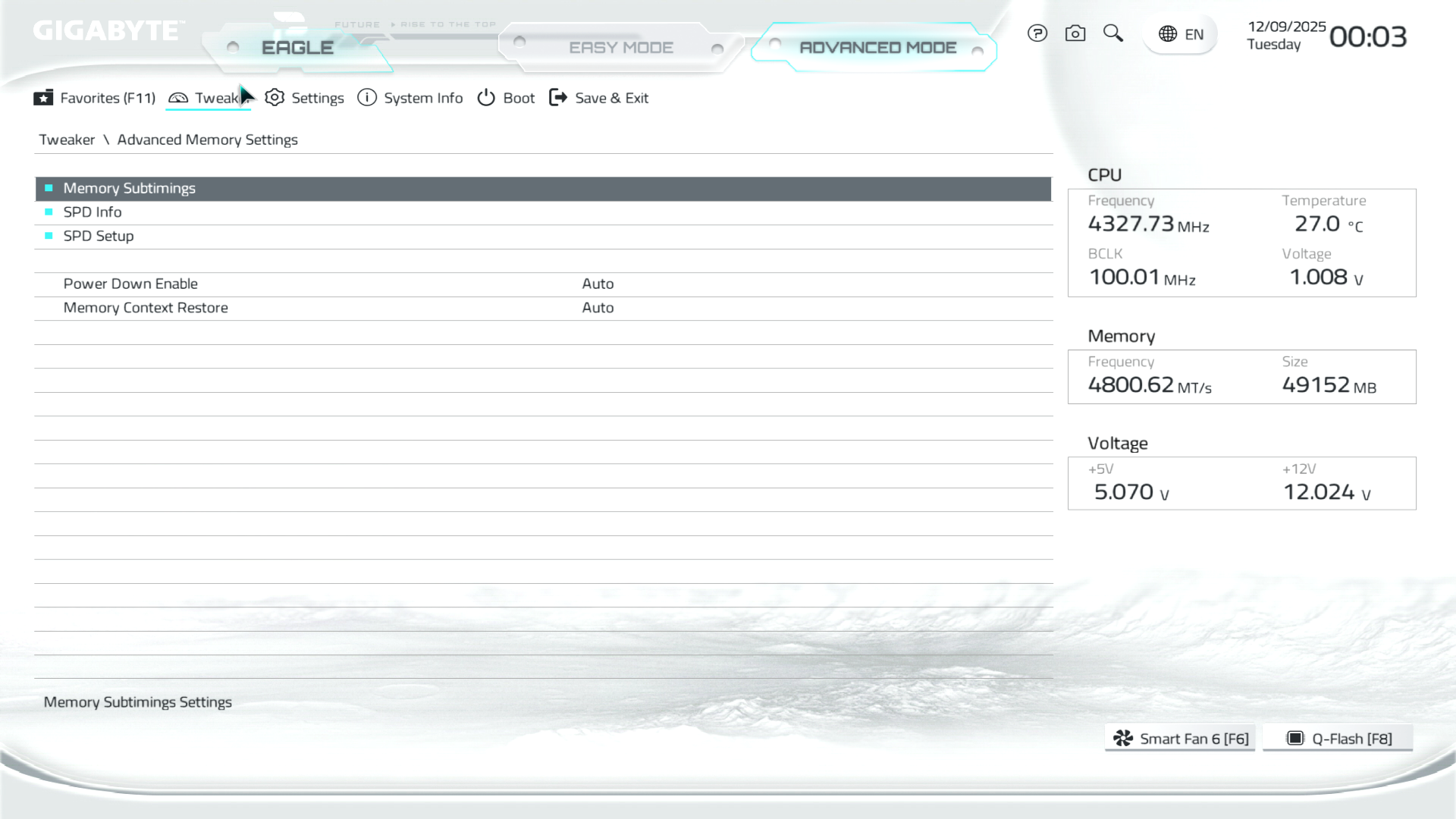

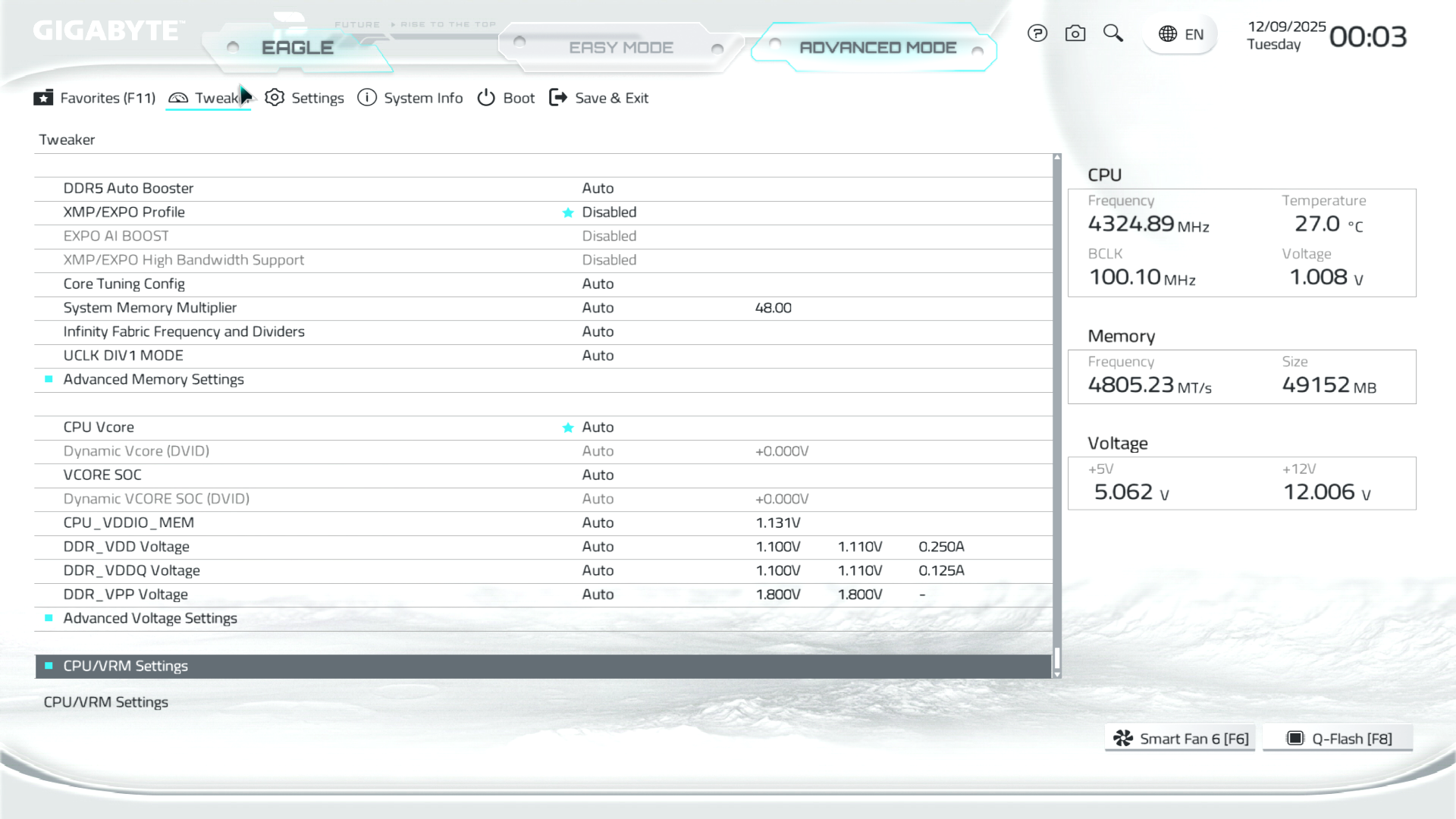

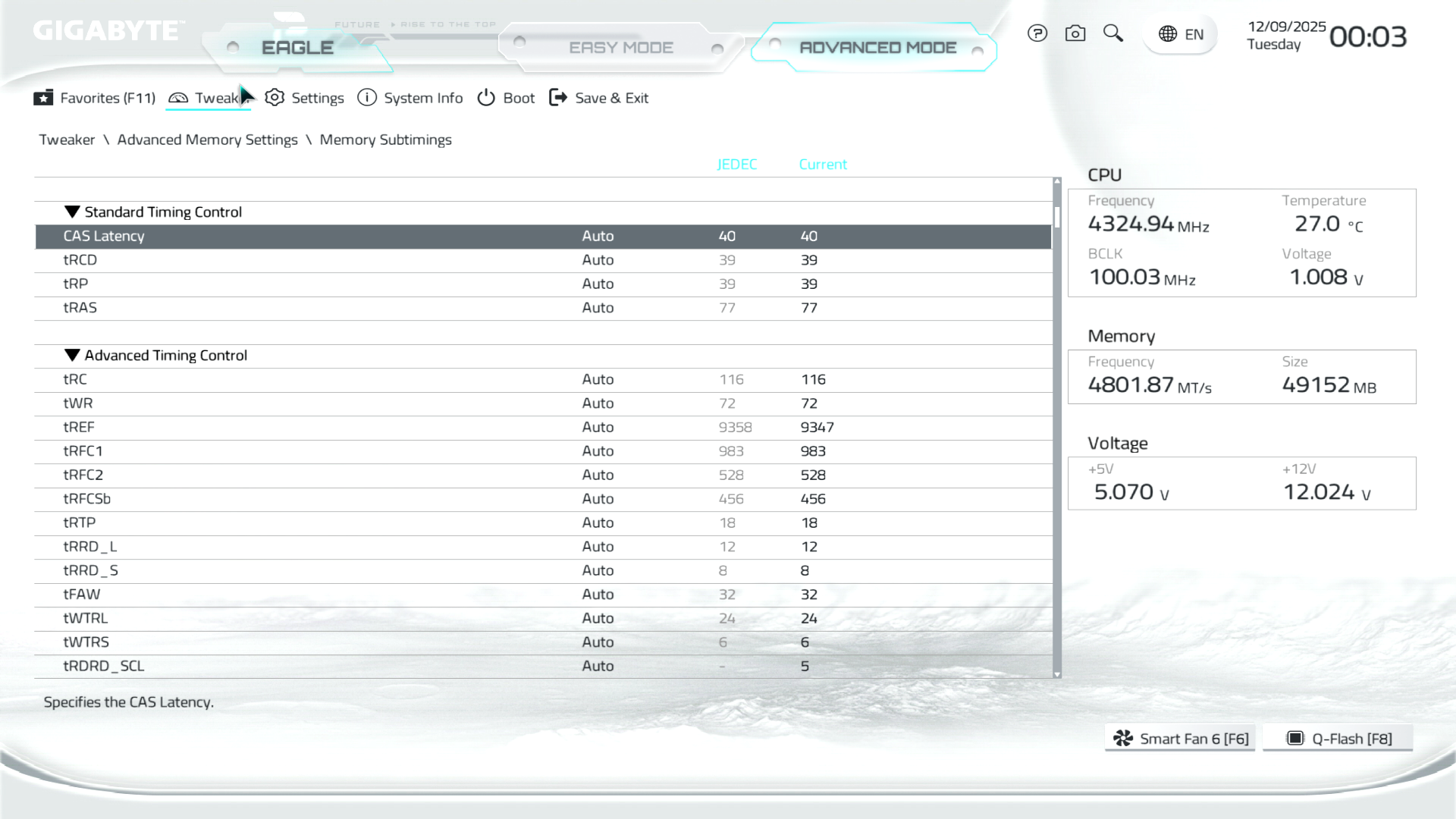

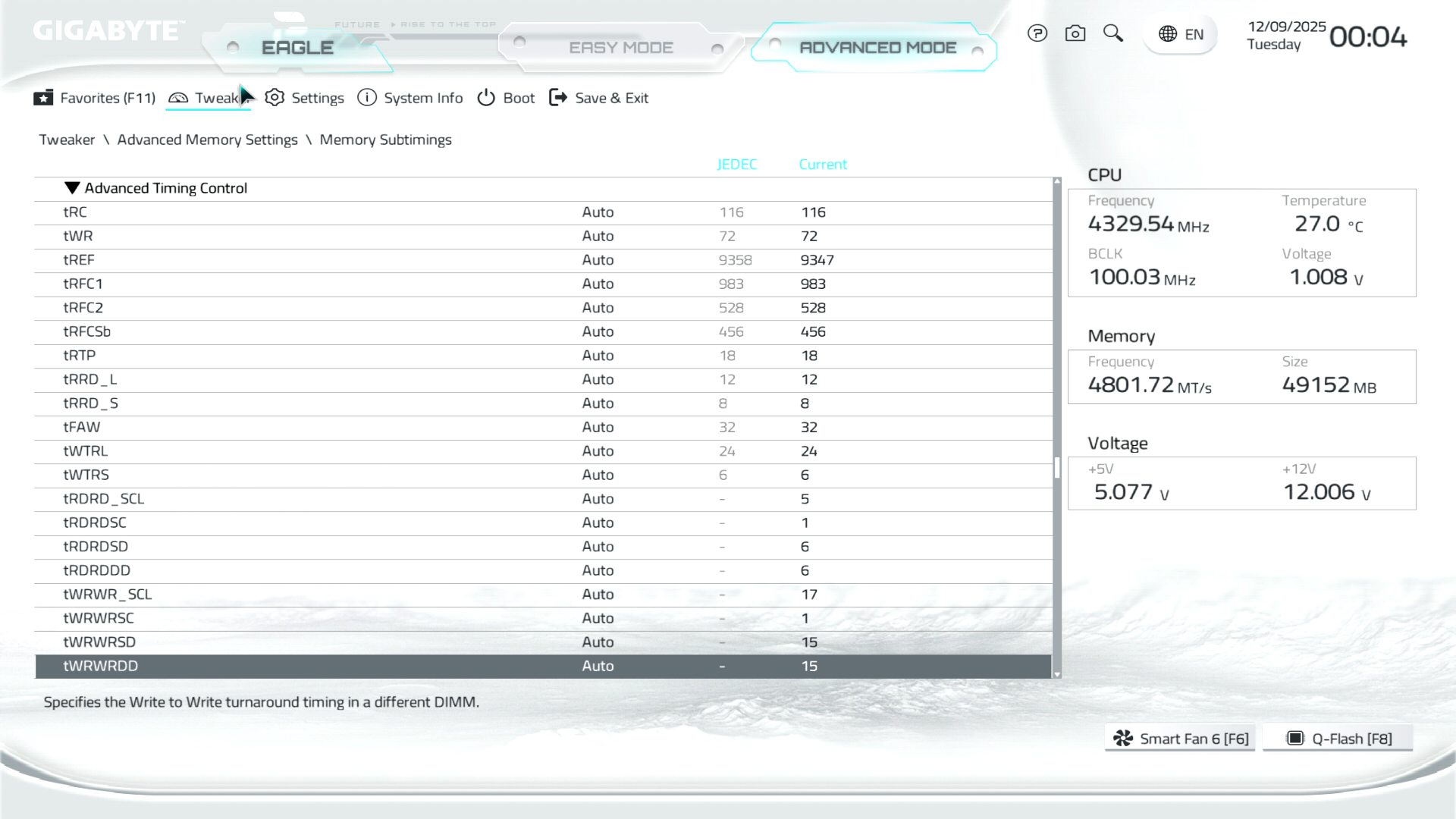

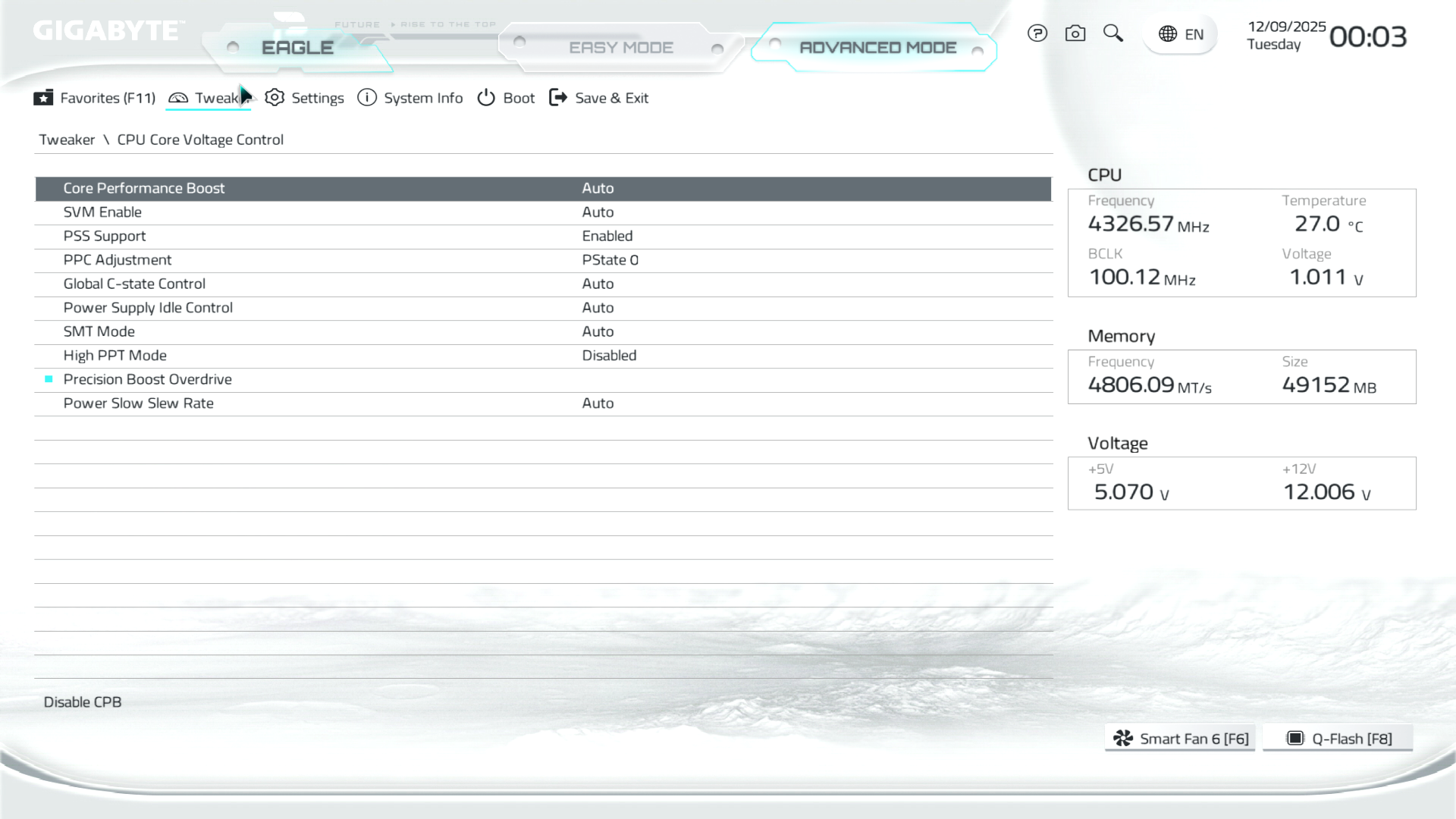

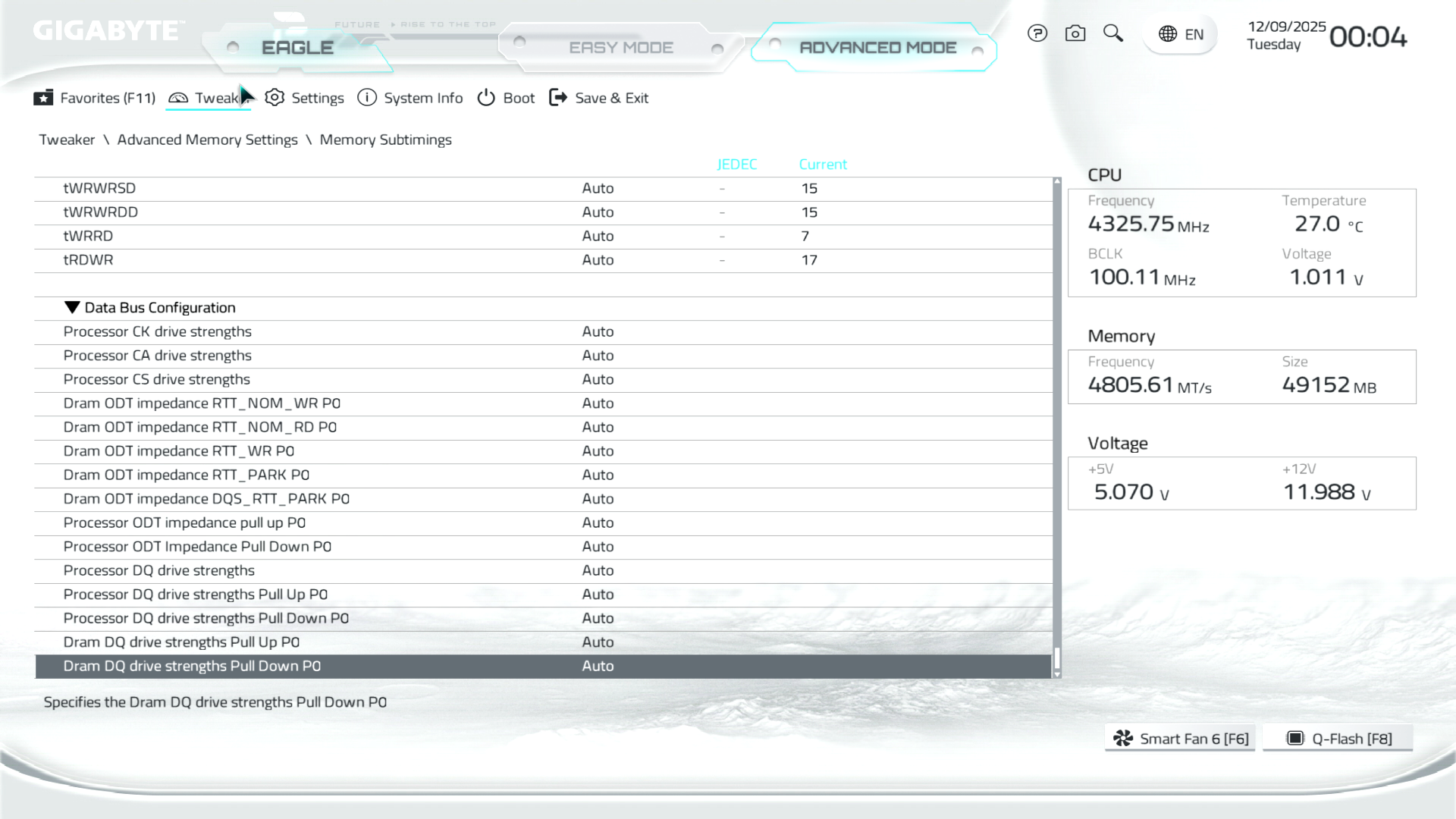

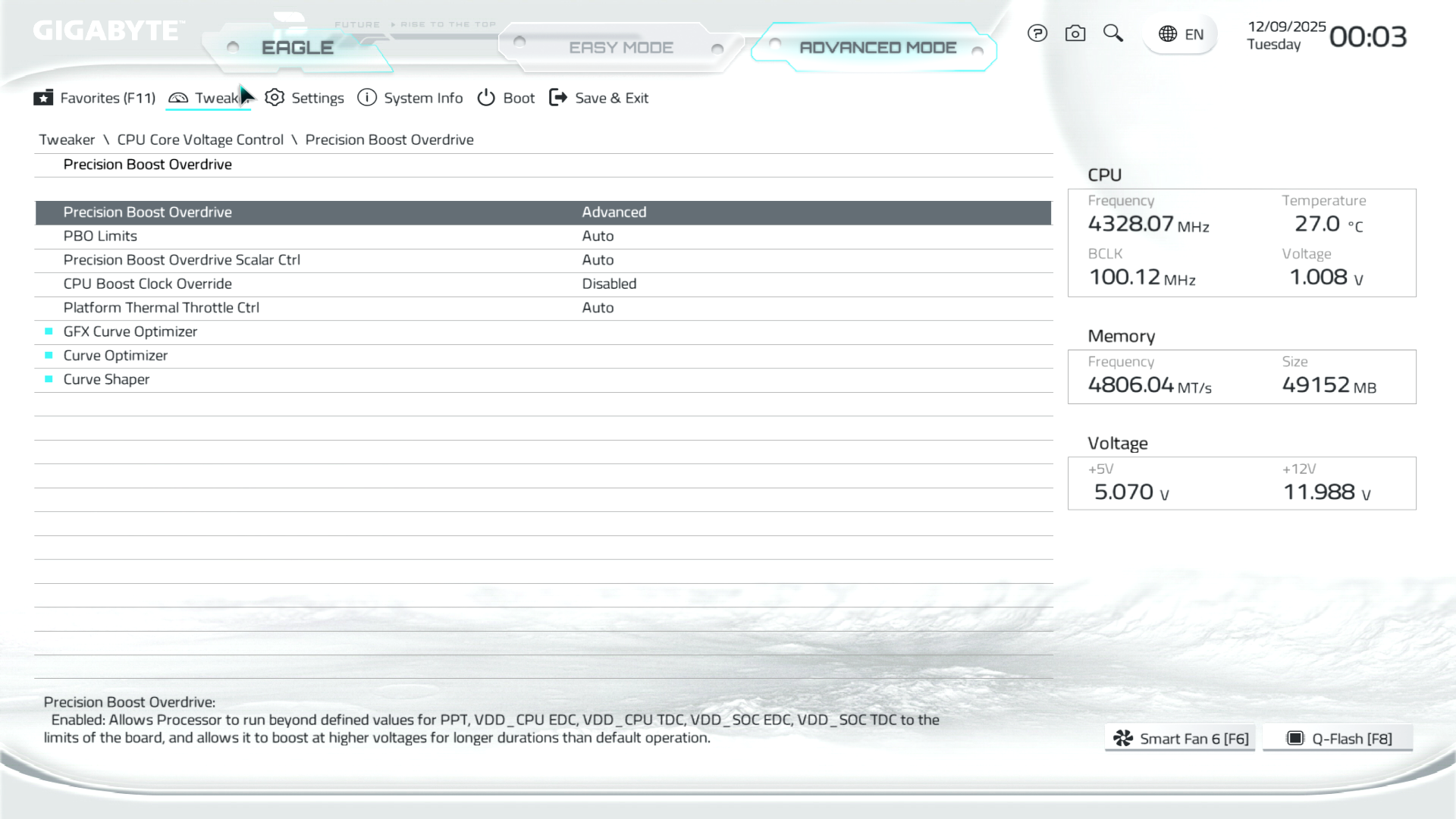

Меню Tweaker концентрує всі необхідні опції з розгону й тонкого налаштування системи.

Таблиця діапазонів регулювання напруги та головних опцій оверклокінгу:

Параметр Діапазон регулювання Крок
CPU Load-line Calibration (Level) 1–5 (Low–Extreme) 1
CPU/SOC Base Clock (MHz) 100–119 1
Infinity Fabric Frequency (MHz) 100‑3000 10–200
CPU Vcore (V) 0,8–1,55 0,005
Vcore SOC (V) 0,8–1,3 0,005
CPU_VDDIO_MEM (V) 1,0–1,45 0,01
DDR_VDD (V) 0,9–1,65 0,005
DDR_VDDQ (V) 0,9–1,65 0,005
DDR_VPP (V) 1,5–2,0 0,005
DRAM Frequency (MHz) 2000–12000 100–200

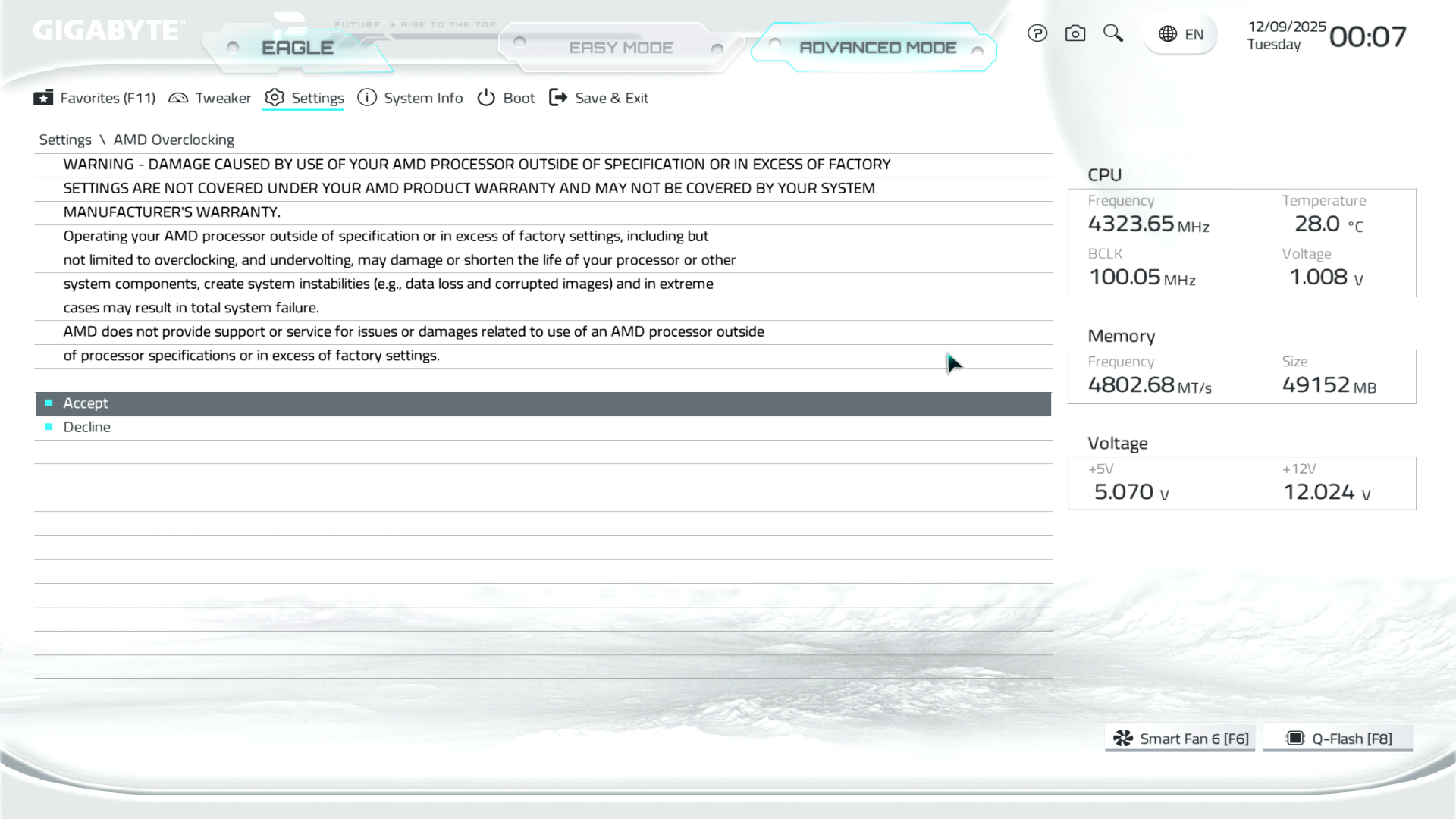

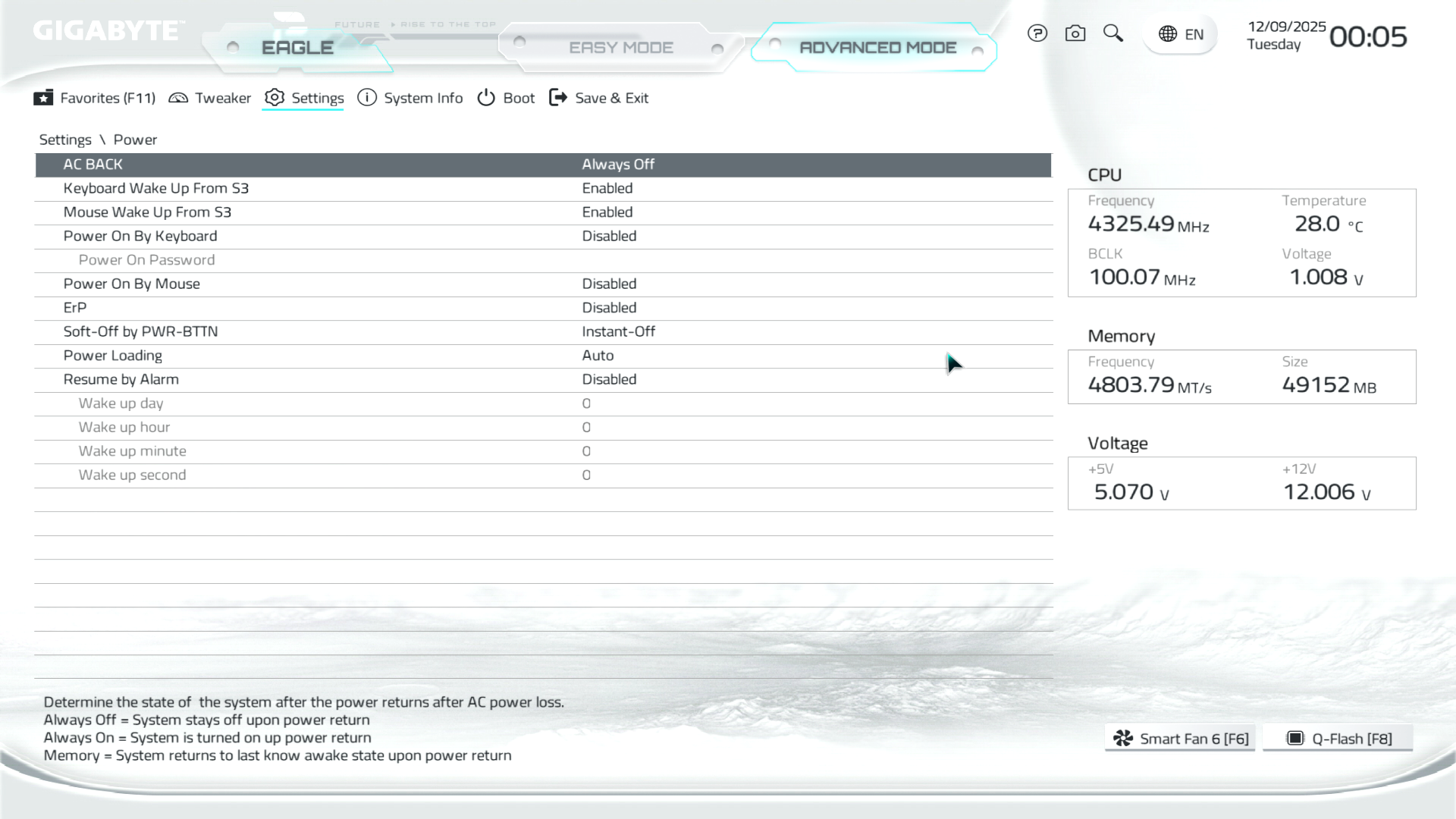

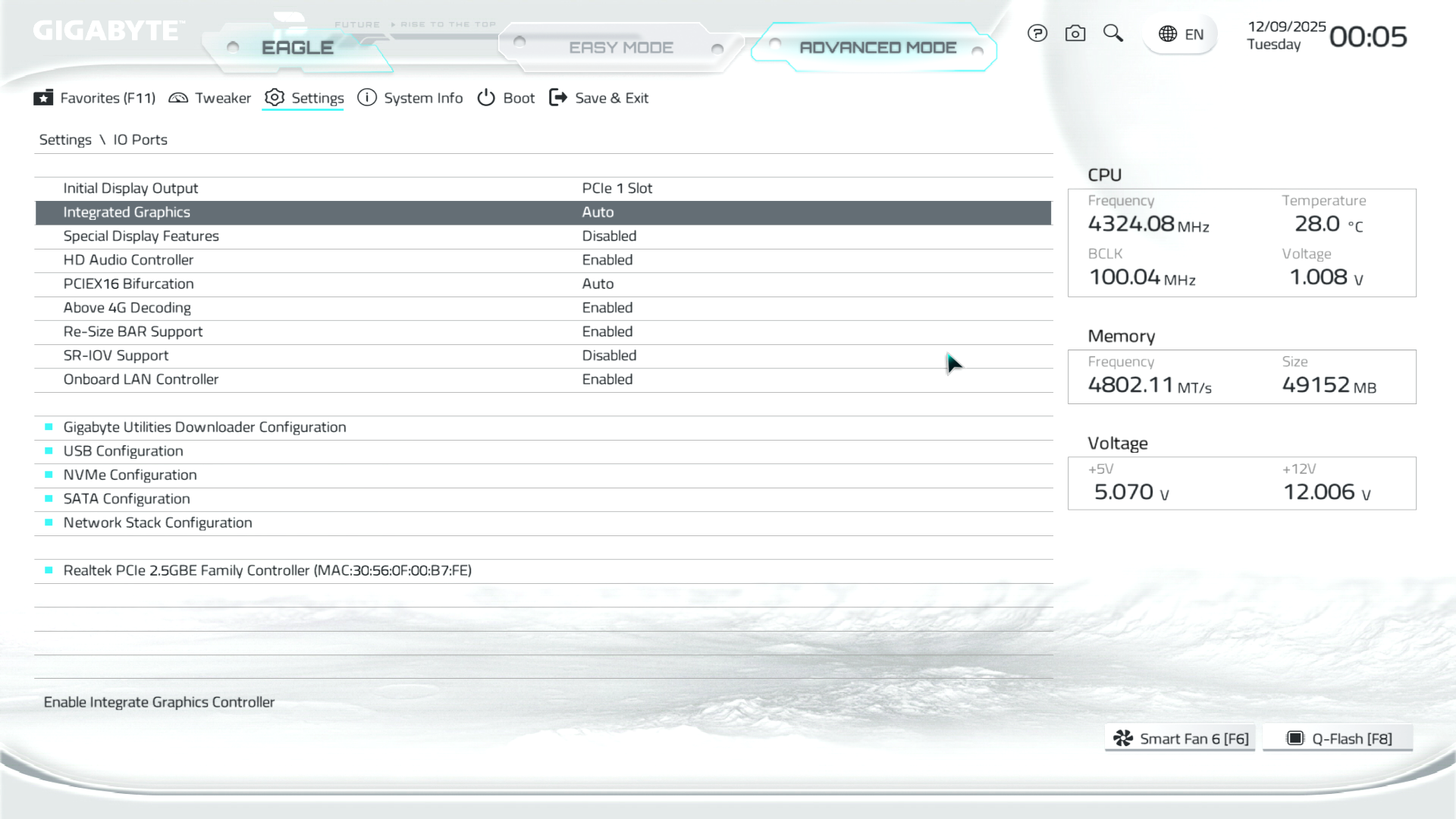

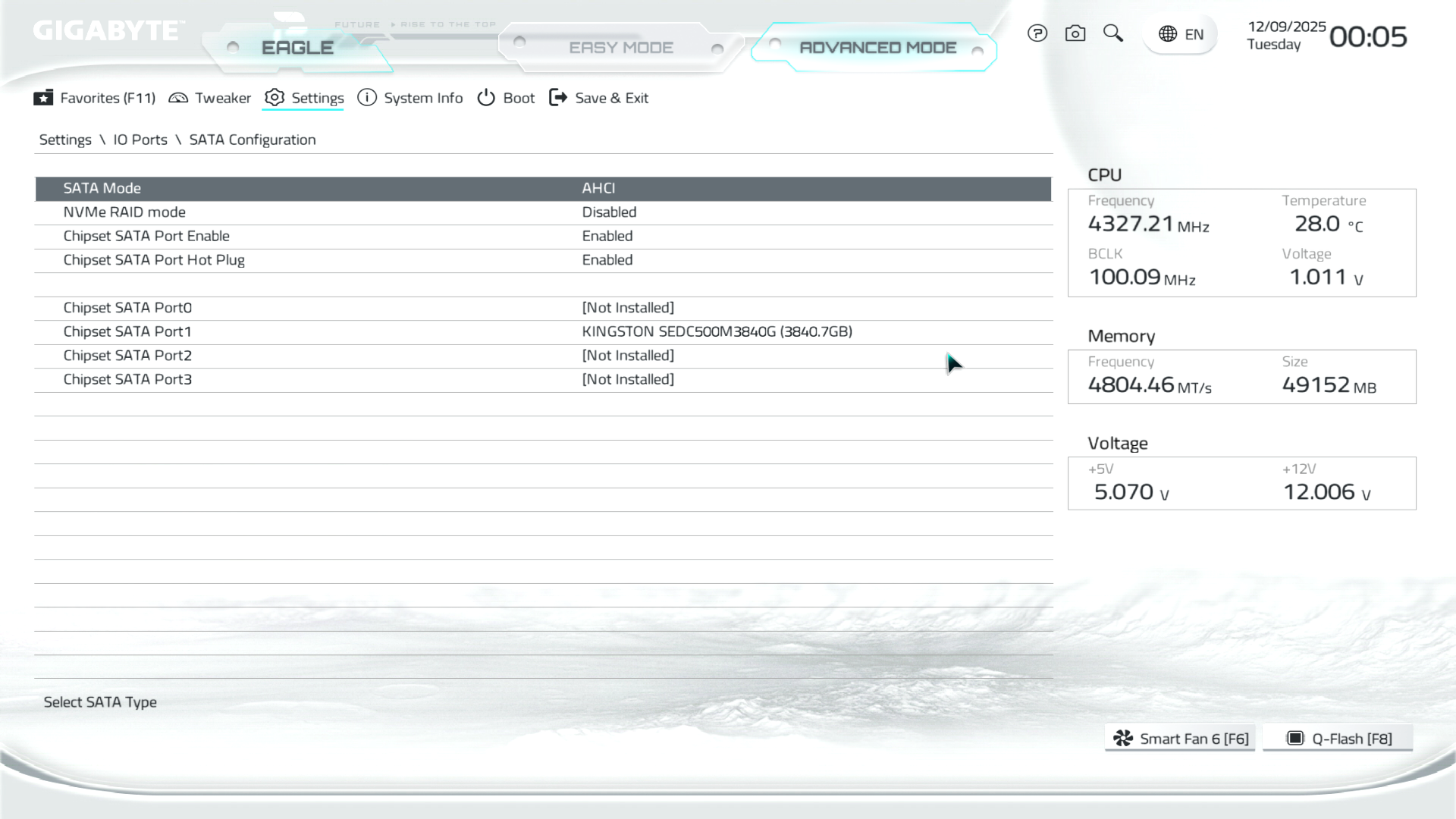

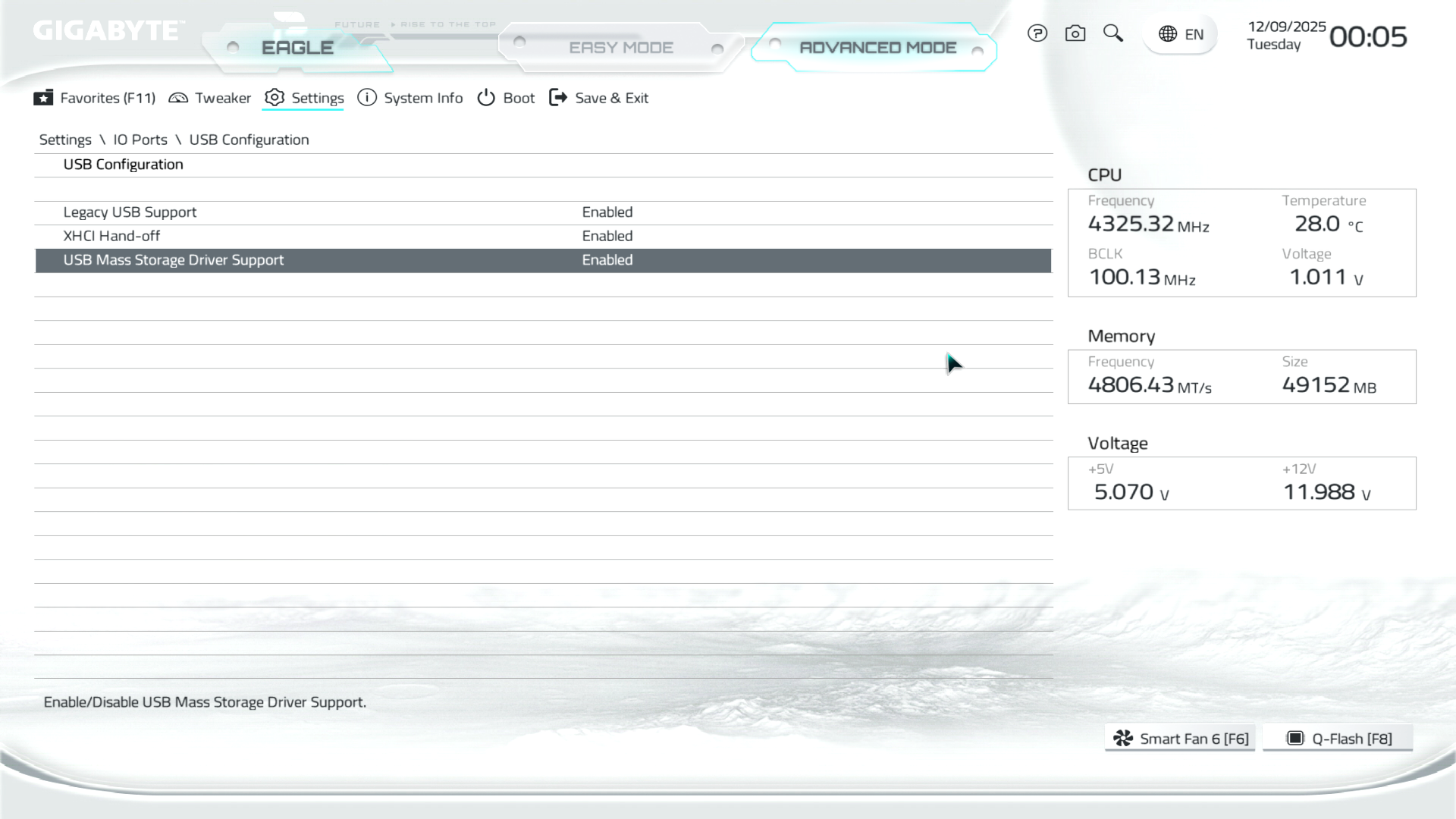

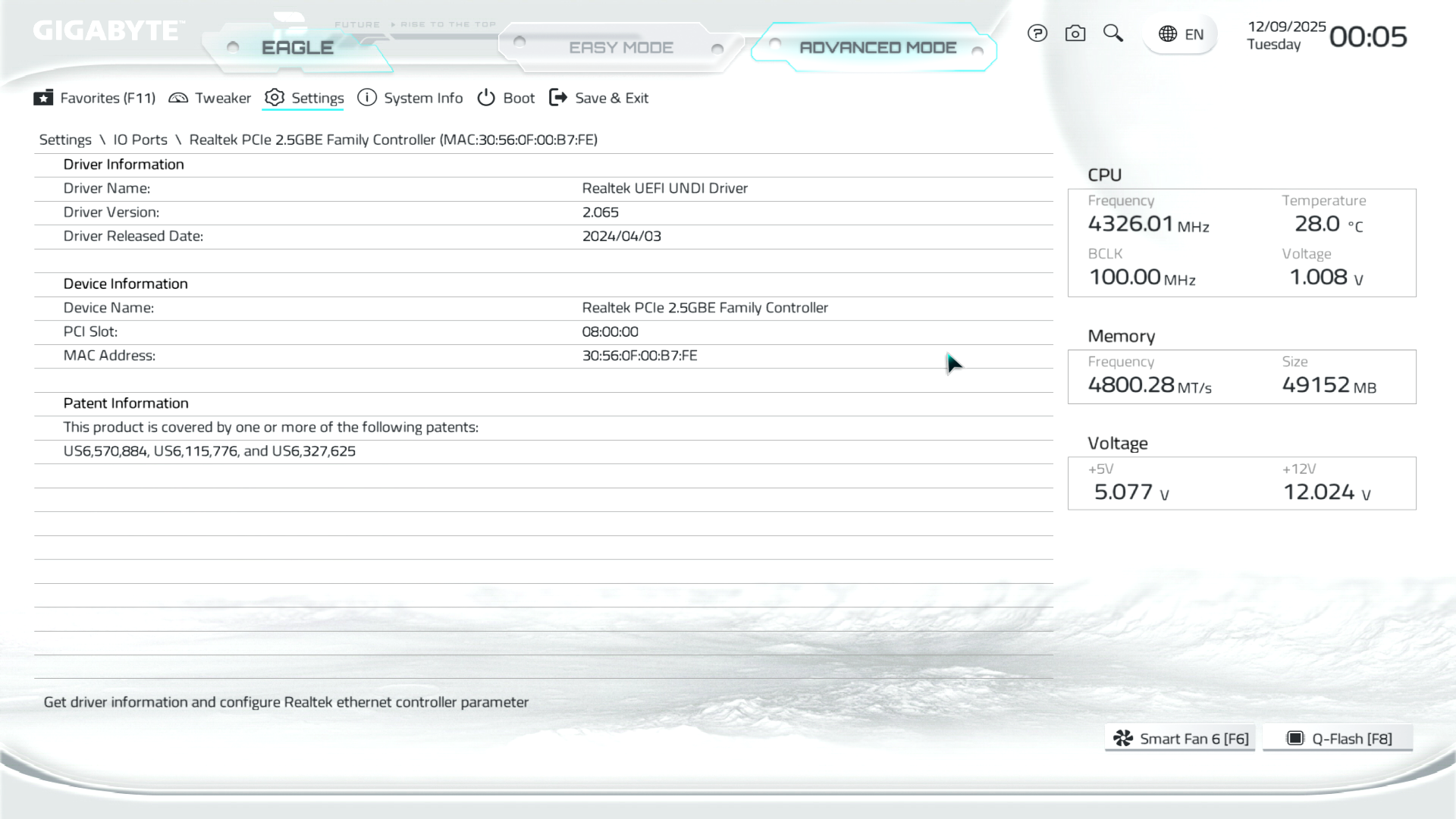

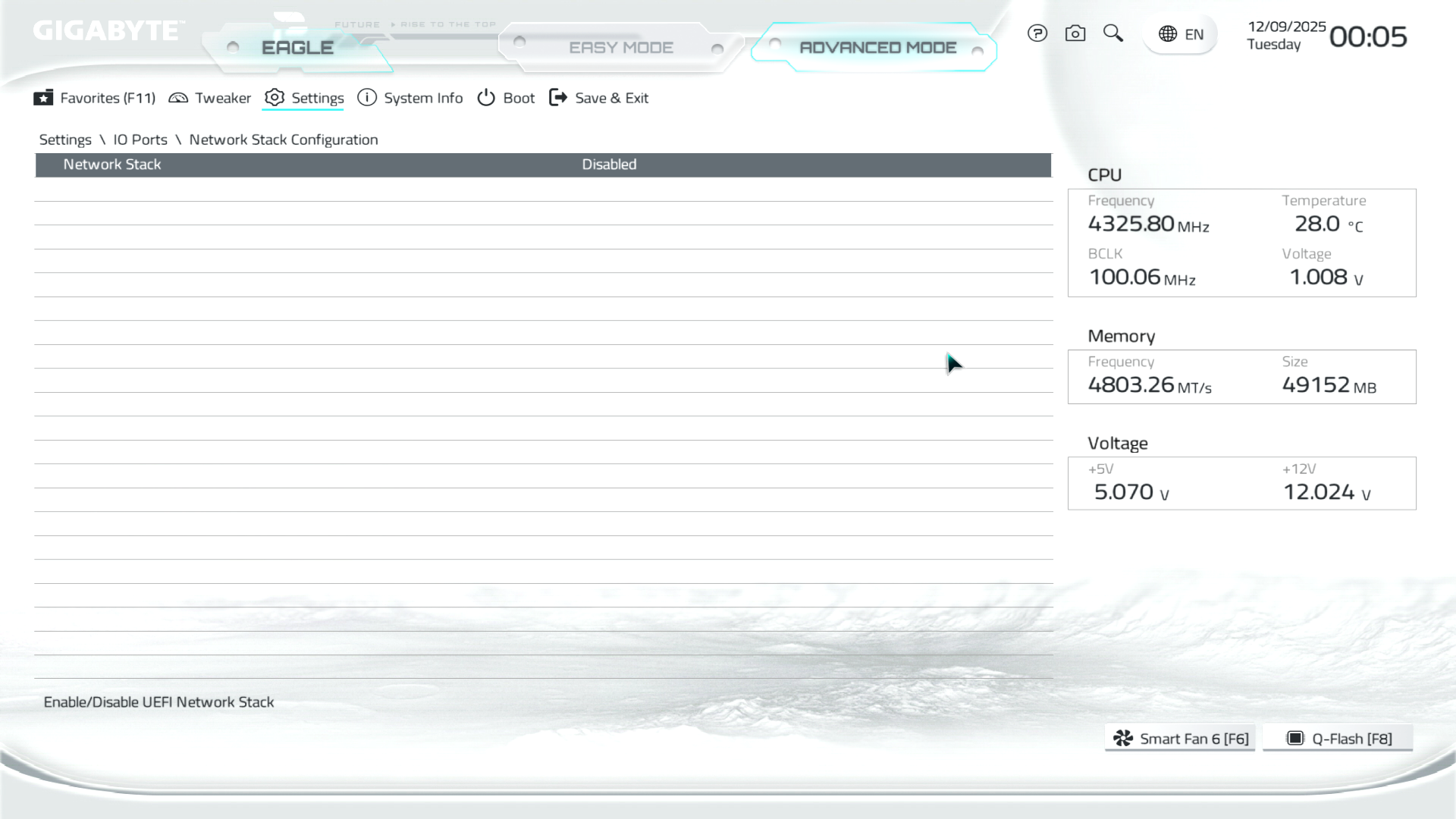

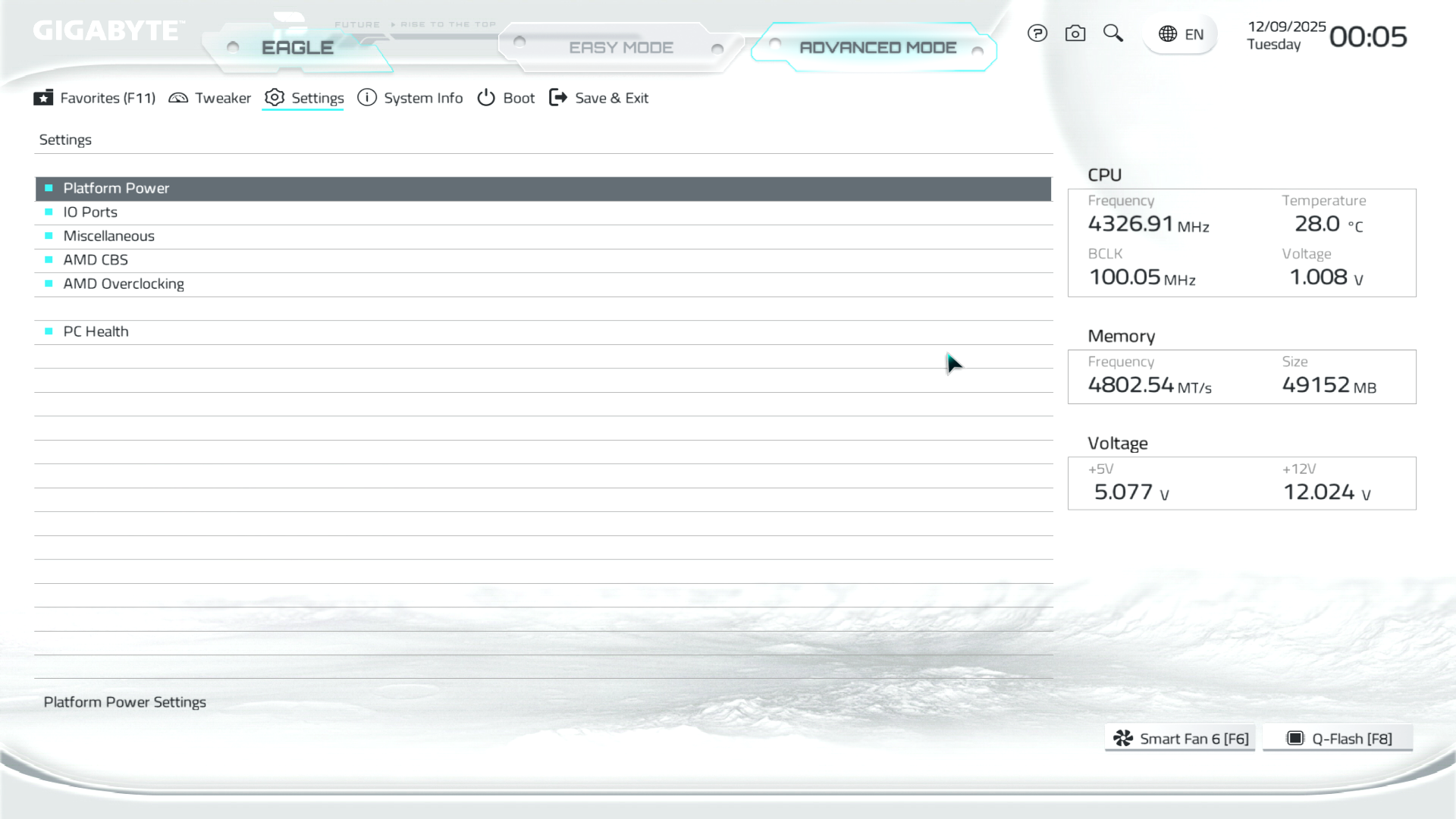

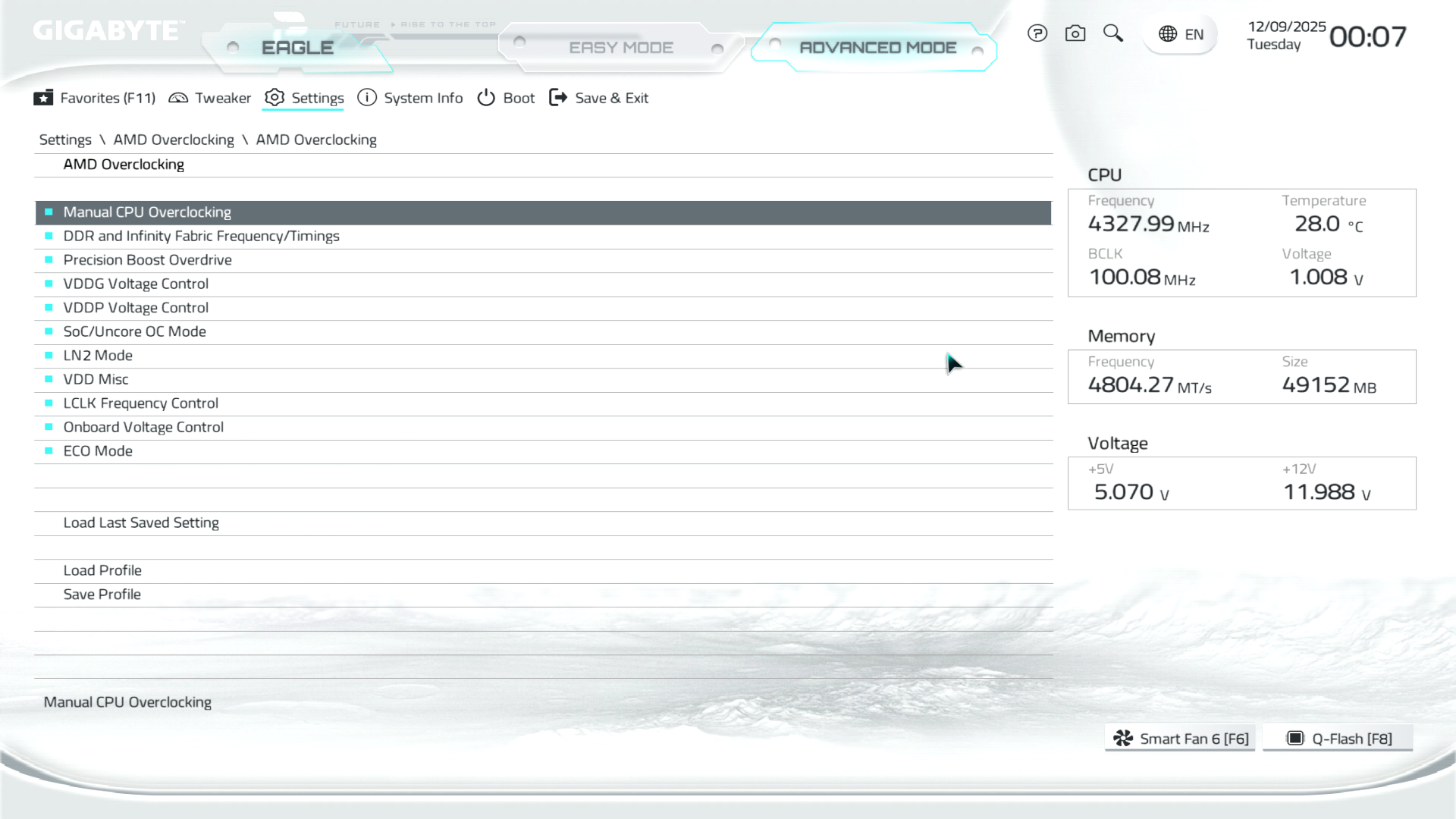

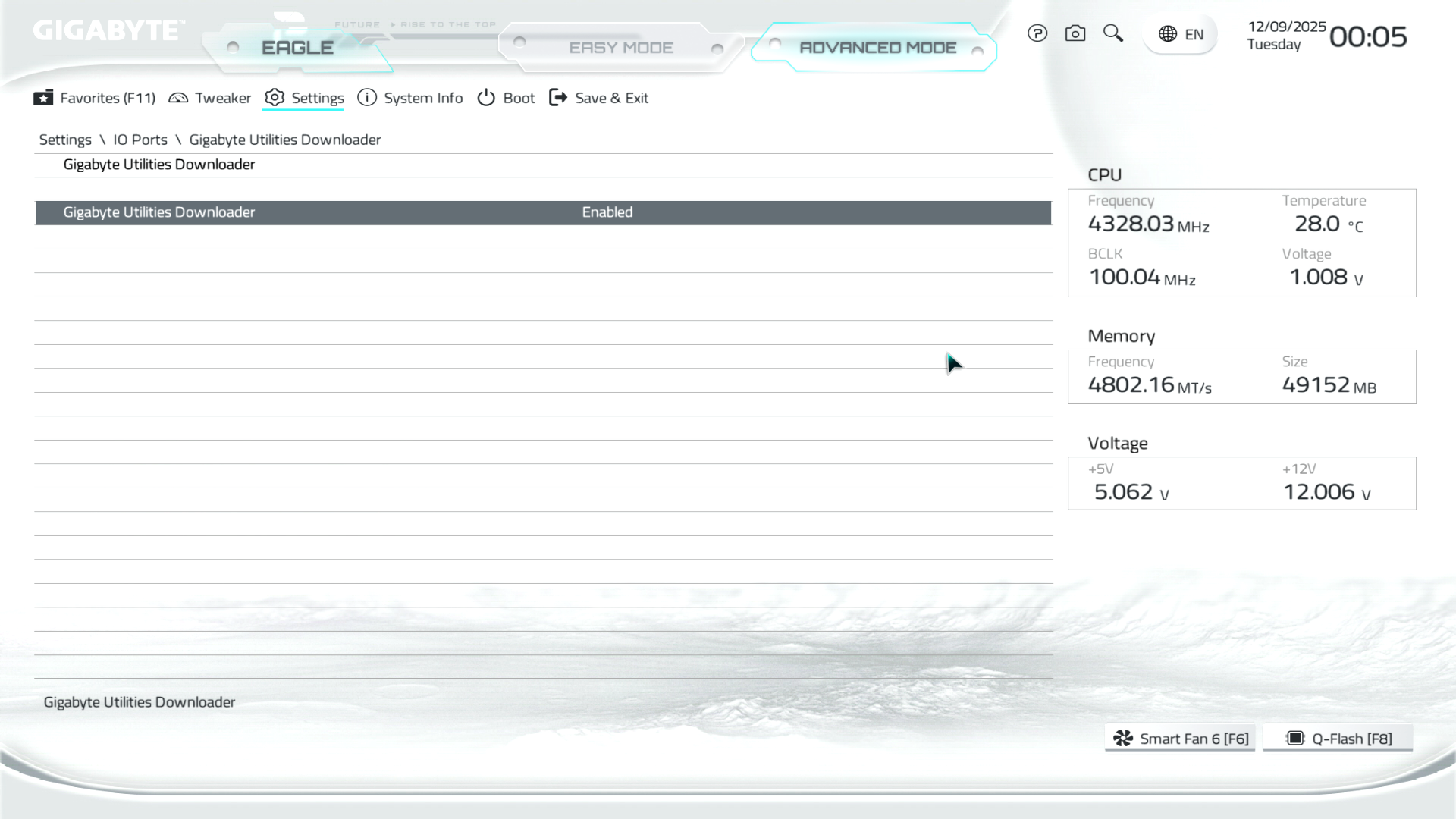

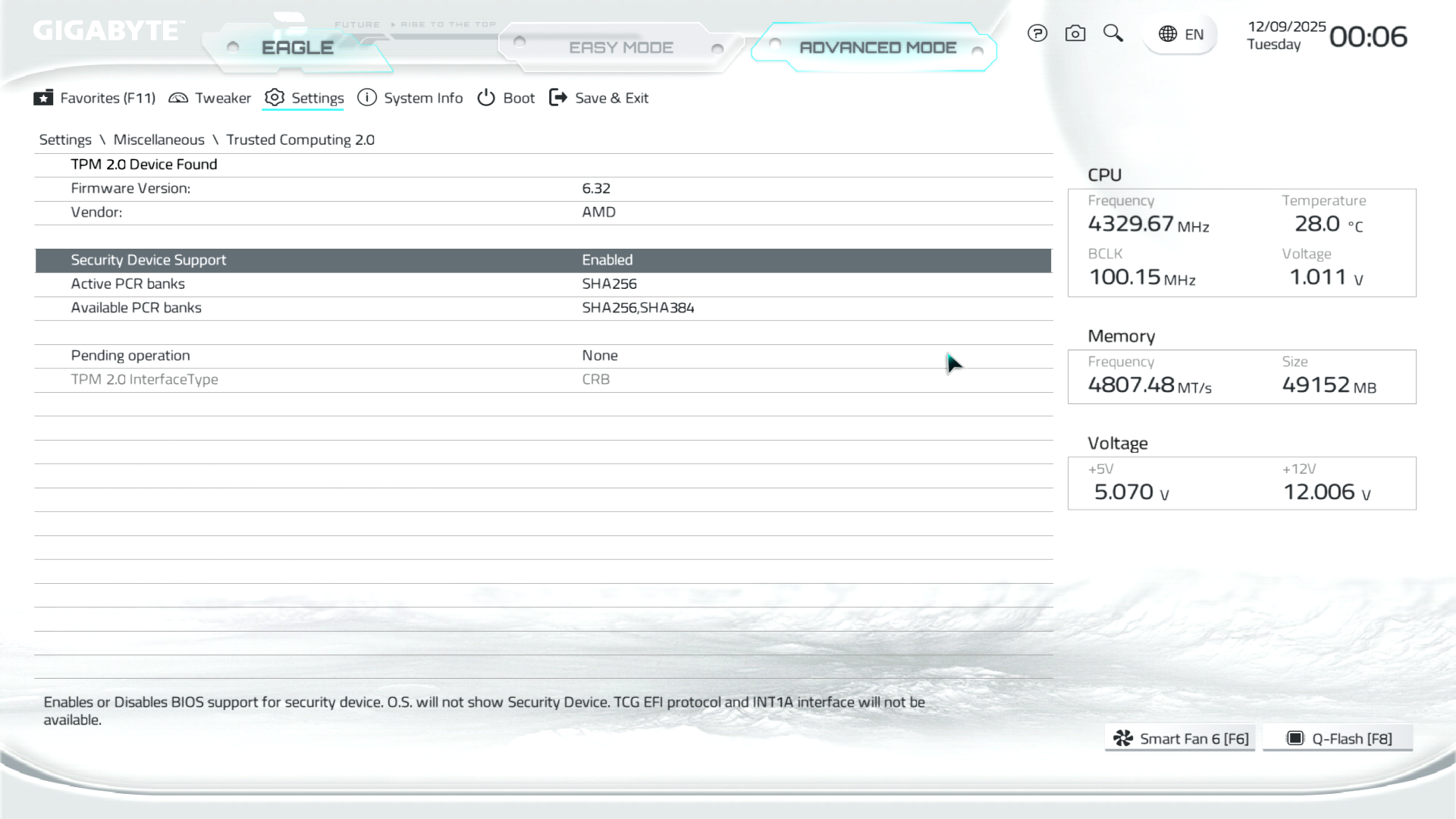

Меню Settings дозволяє керувати всіма бортовими пристроями чи елементами материнської плати. Меню AMD Overclocking й AMD CBS викликаються саме тут.

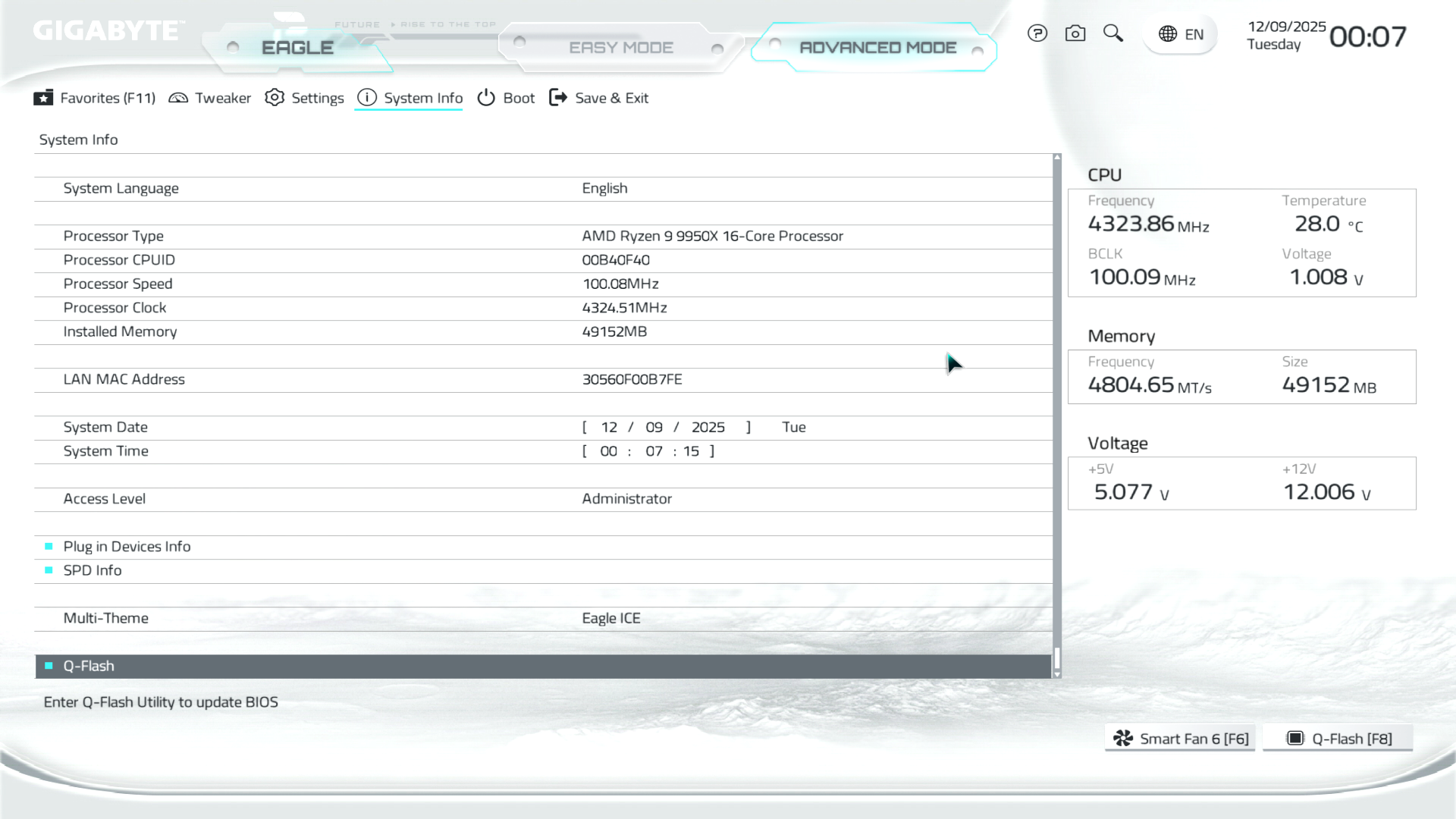

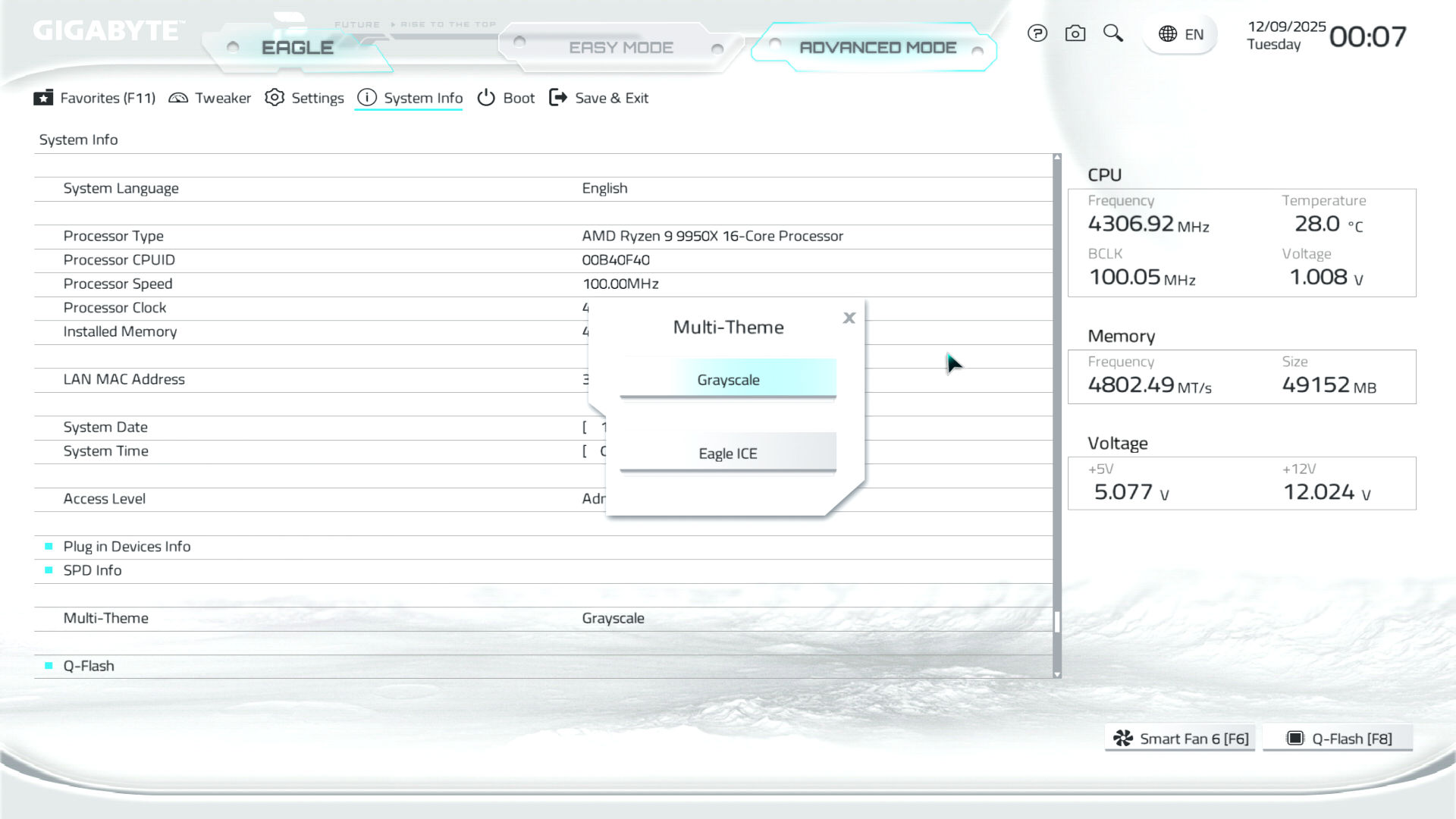

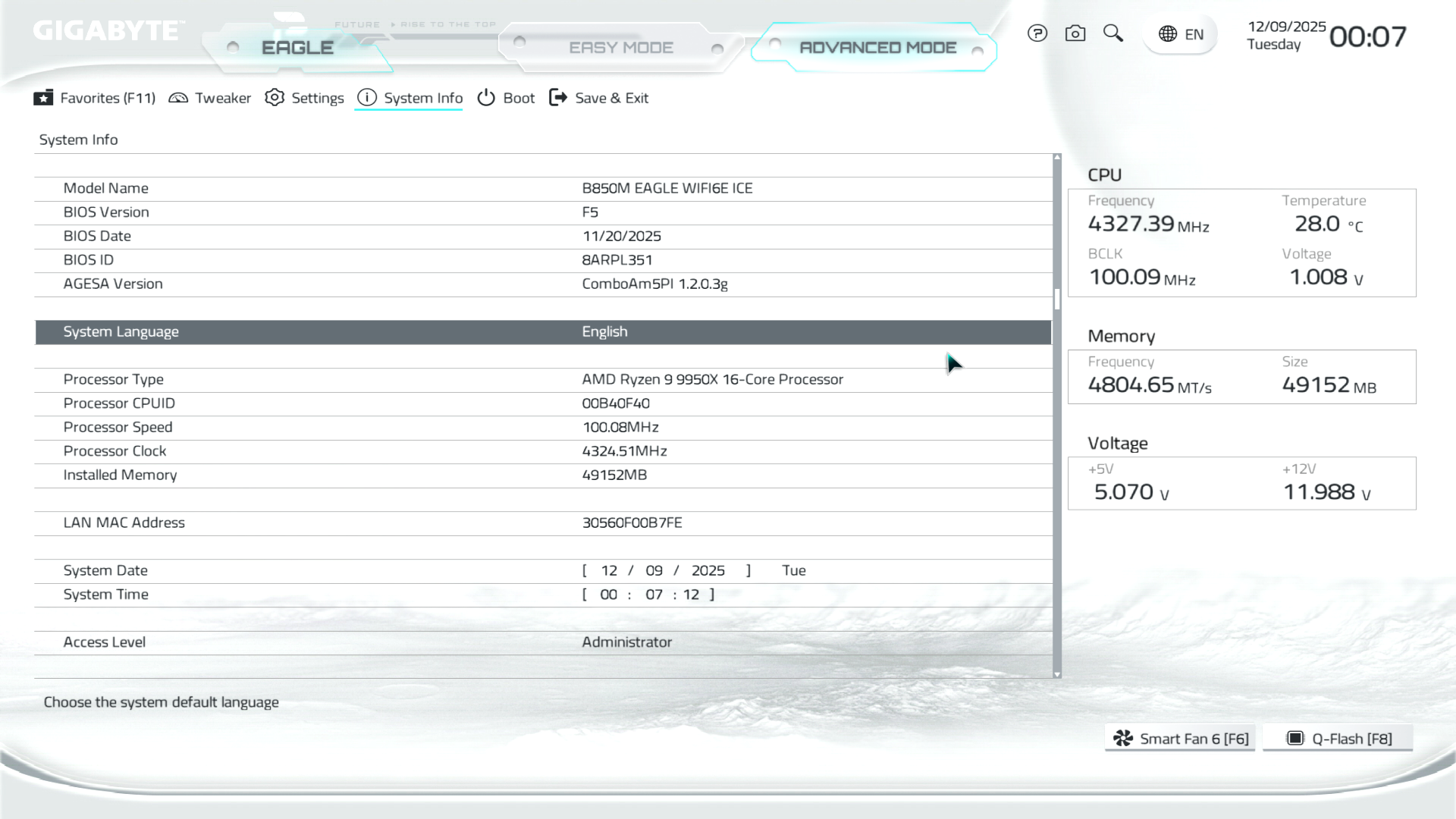

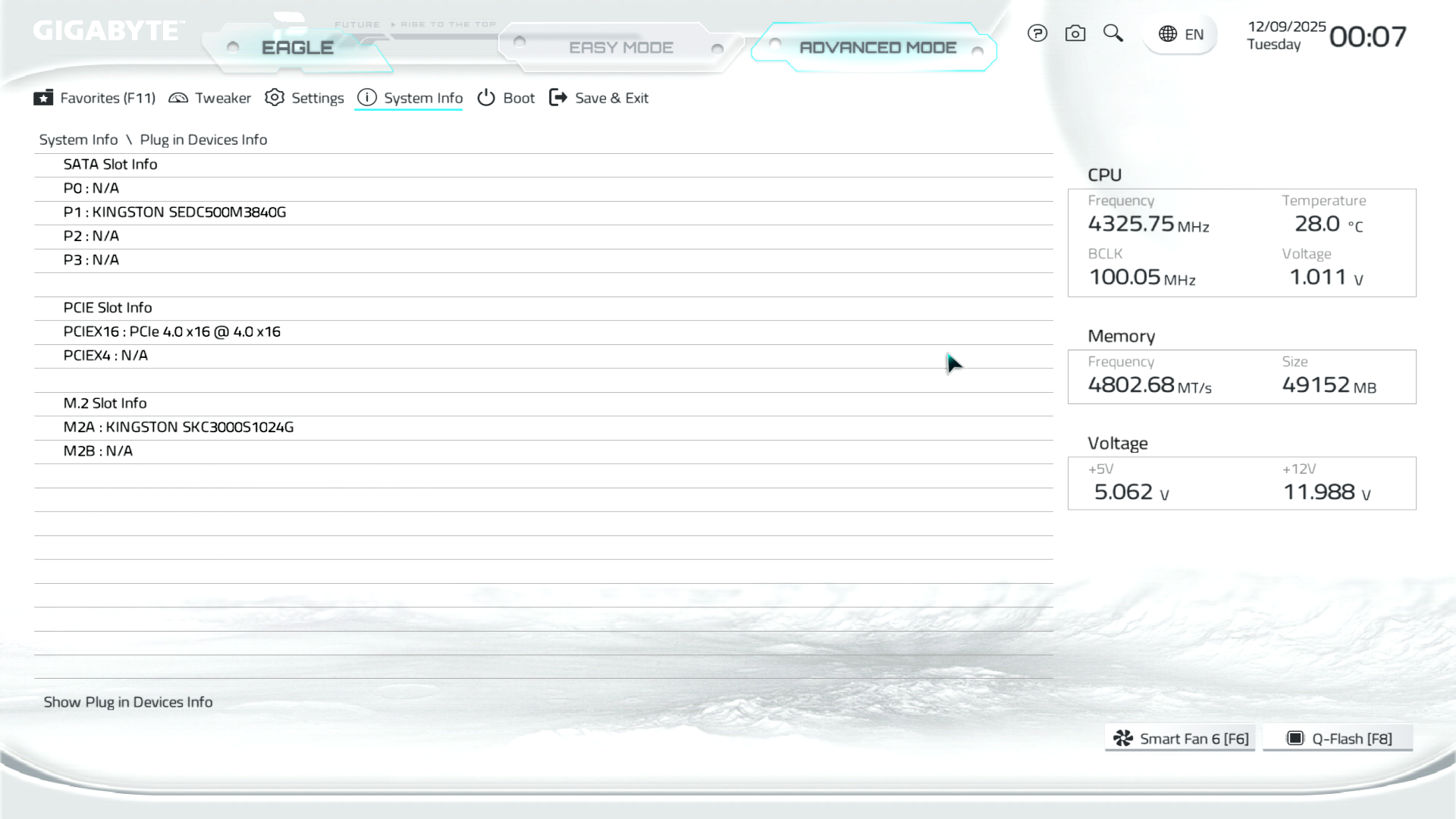

Меню System Info надає звіт по ключових параметрах системи. Тут можна встановити дату, вказати мову інтерфейсу, змінити оформлення теми, вказати режим роботи POST-дисплея, викликати Q‑Flash для оновлення прошивки, ну і звісно ж подивитись на підключені пристрої та їх режими роботи в рамках материнської плати.

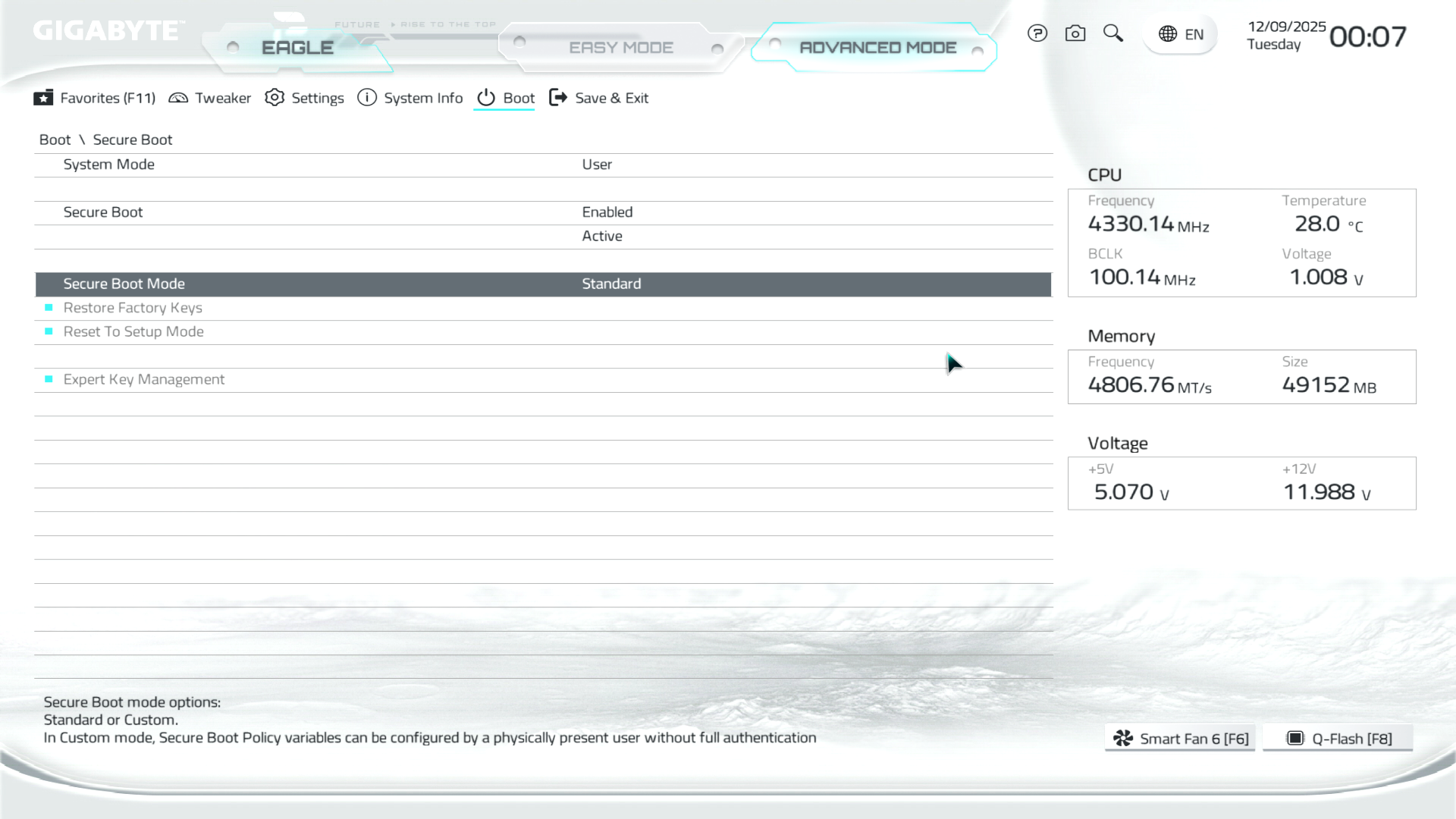

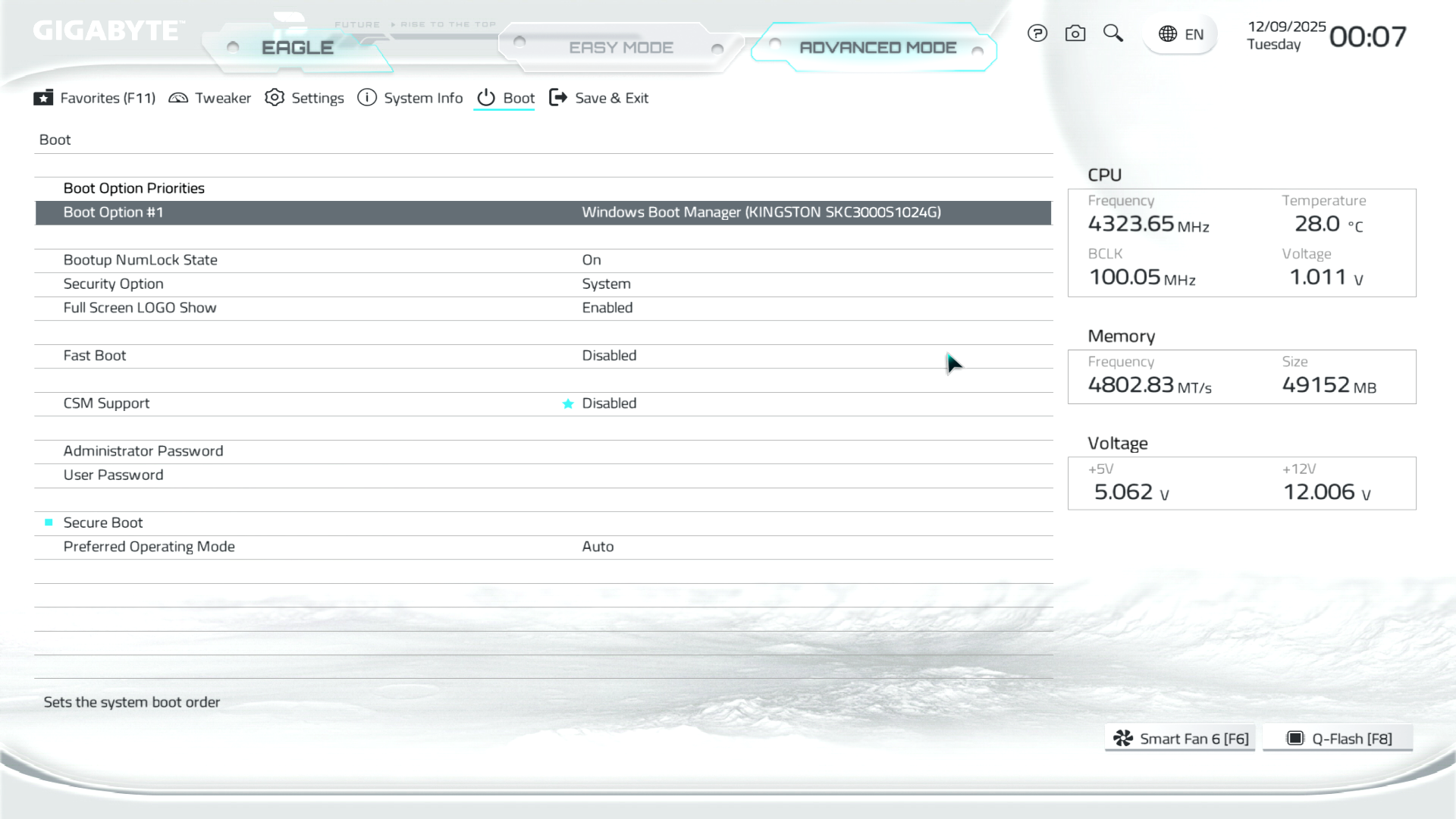

Меню Boot керує не тільки процесом завантаження системи, тут також можна встановити системний пароль, CSM.

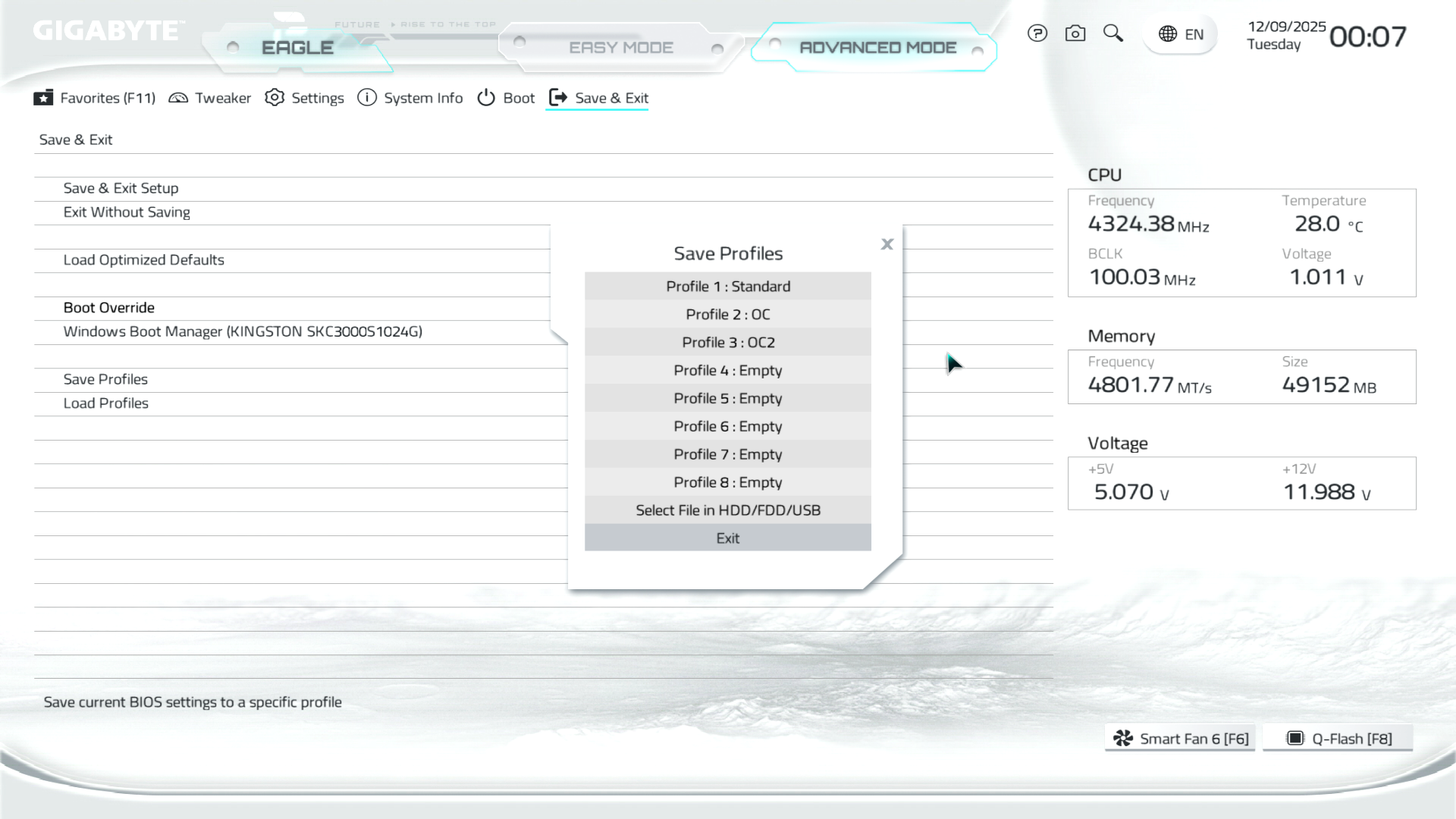

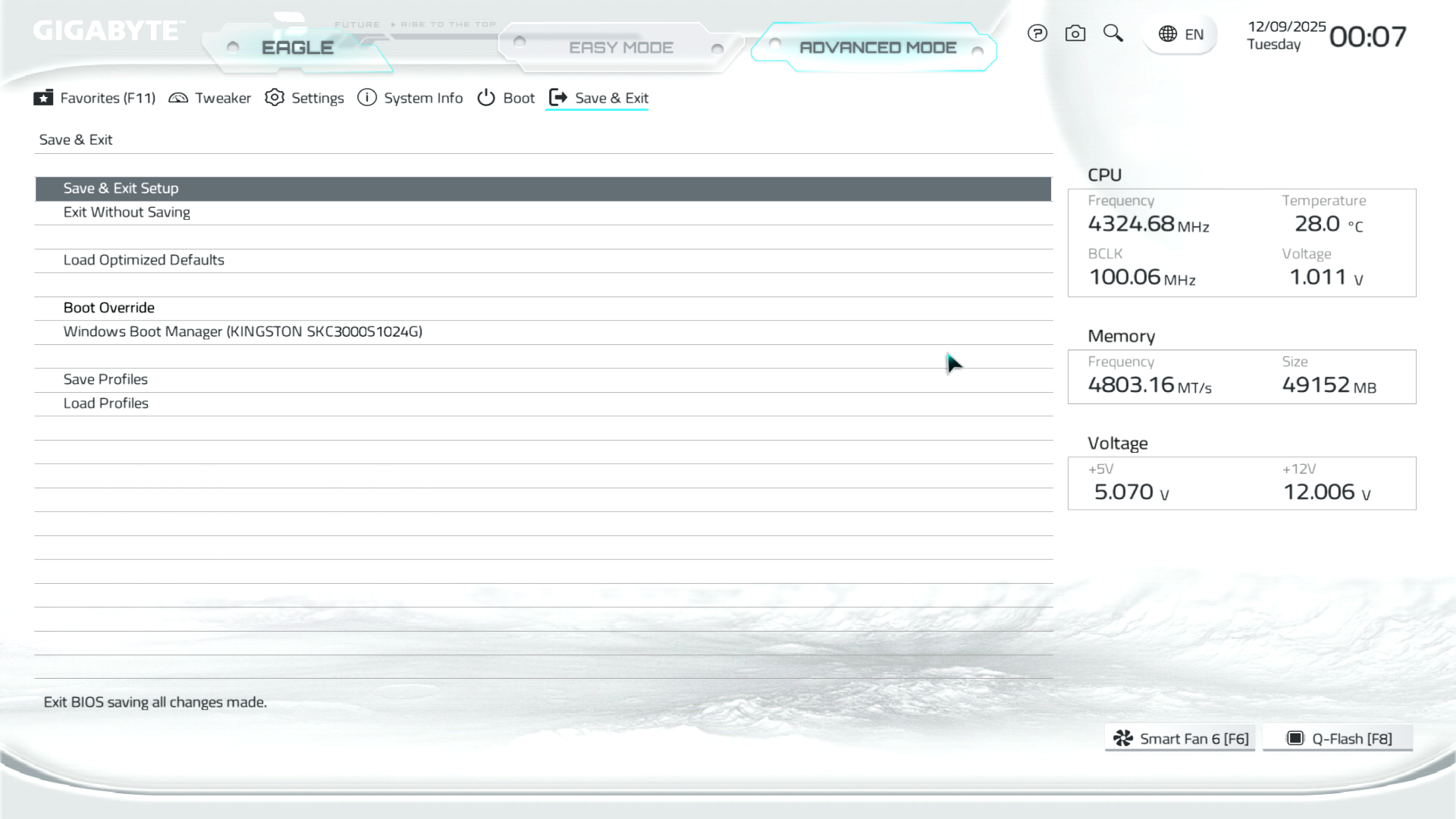

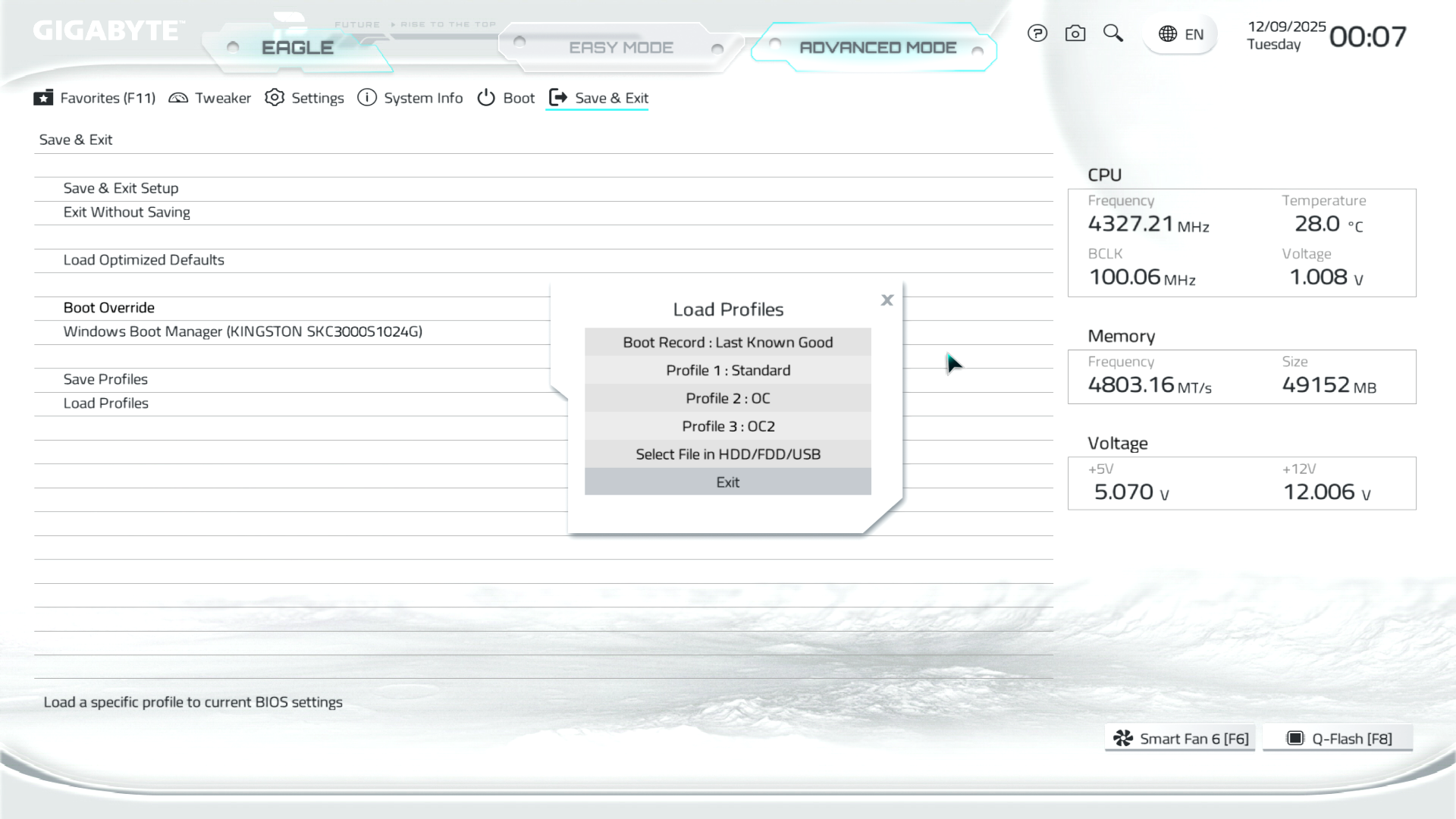

Меню Save & Exit дає можливість зберігати й завантажувати профілі користувацьких налаштувань (доступно вісім профілів на внутрішній пам’яті), а також класичні функції.

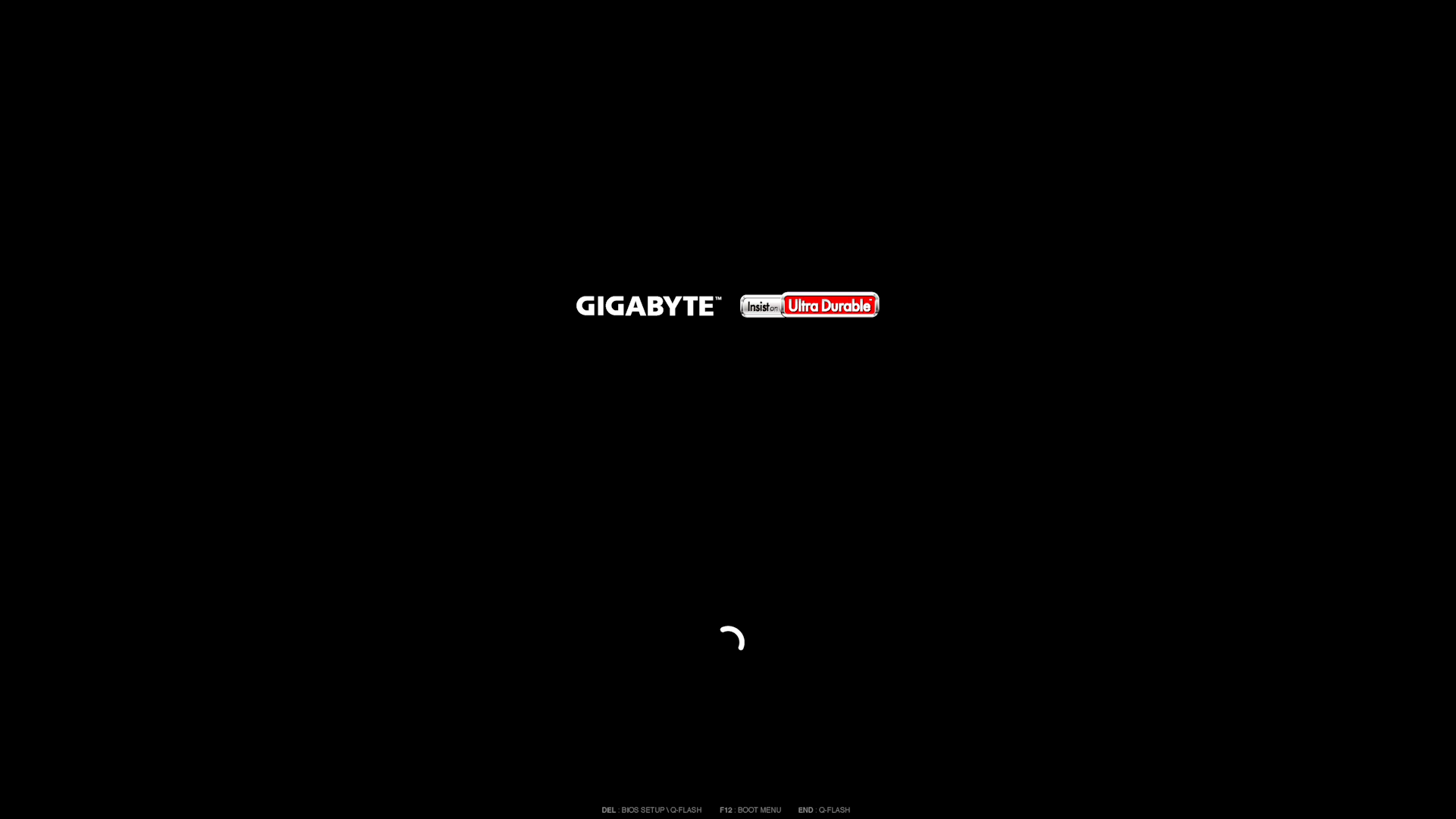

Логотип під час завантаження системи (не білий, як можна бачити):

Комплектне ПЗ

  Програмне забезпечення
Фірмове GCC (Gigabyte Control Center), Smart Backup
Додаткове Norton Internet Security (OEM-версія)

В комплекті відсутній будь-який тип накопичувача з ПЗ та драйверами. Користувачу доведеться завантажувати все потрібне власноруч завчасно.

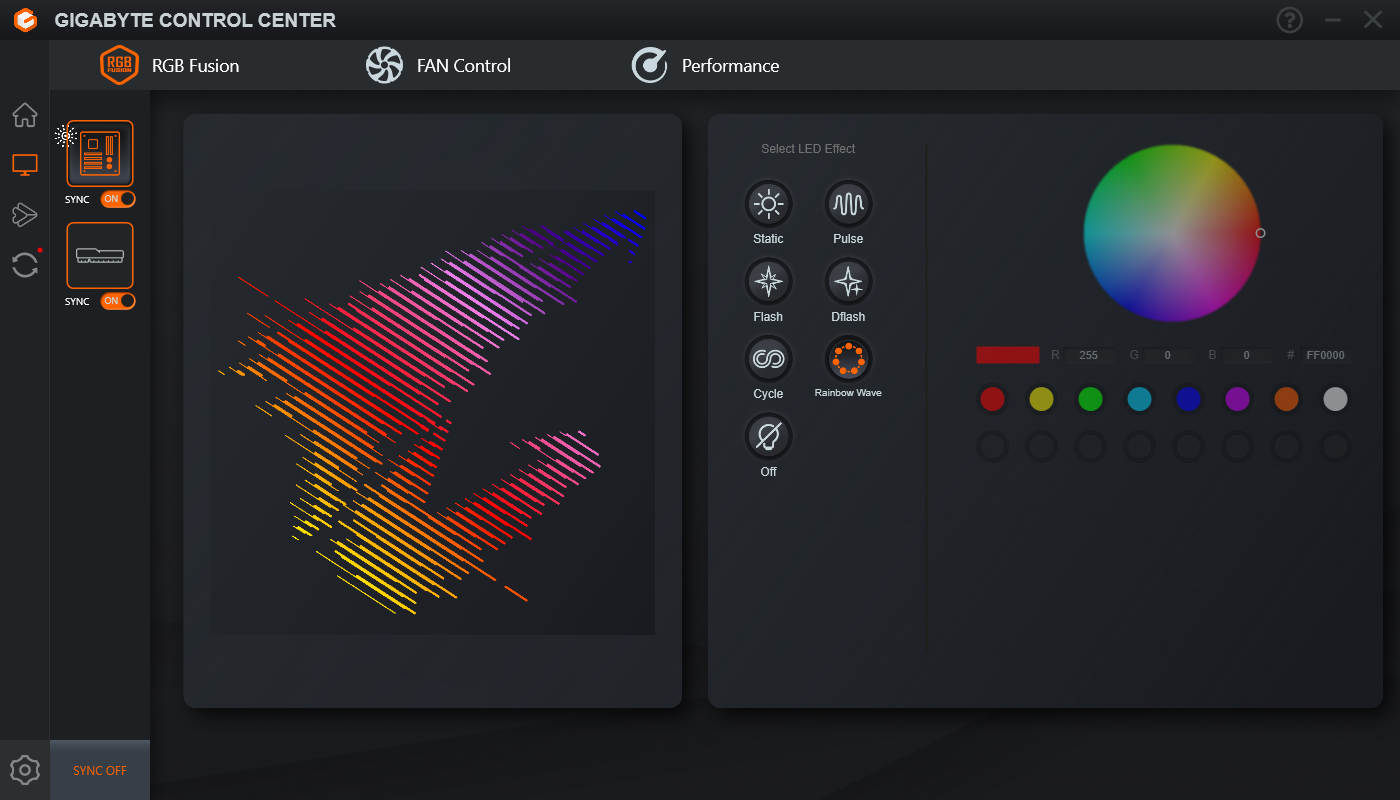

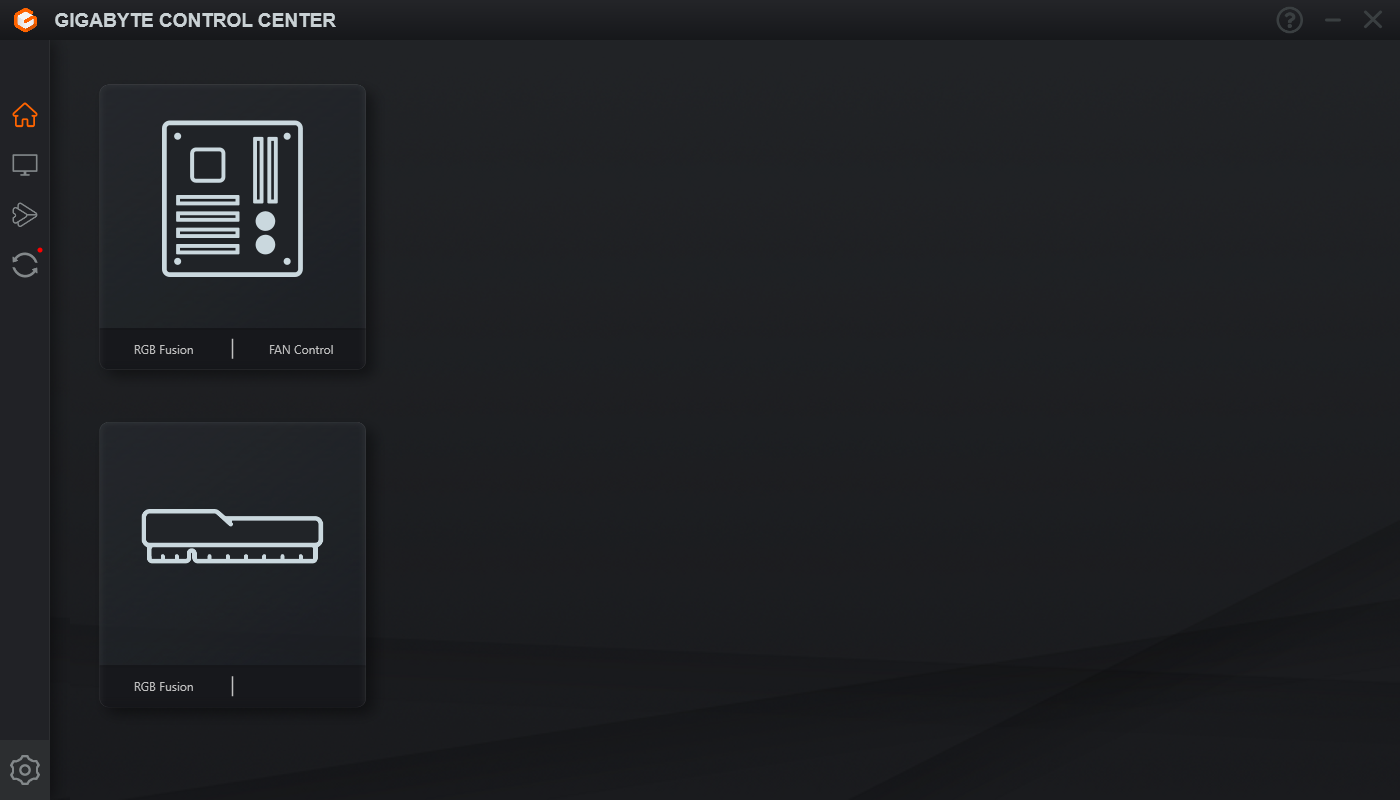

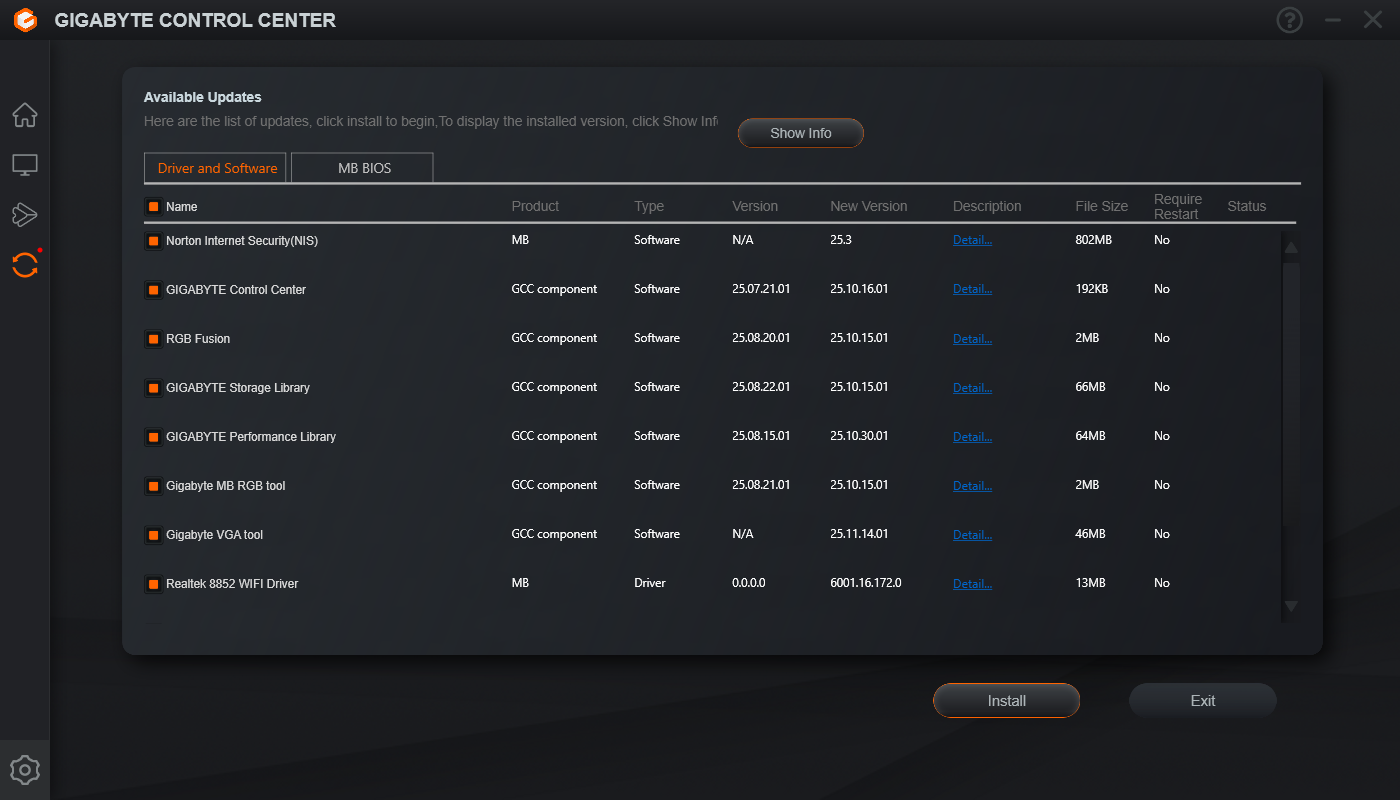

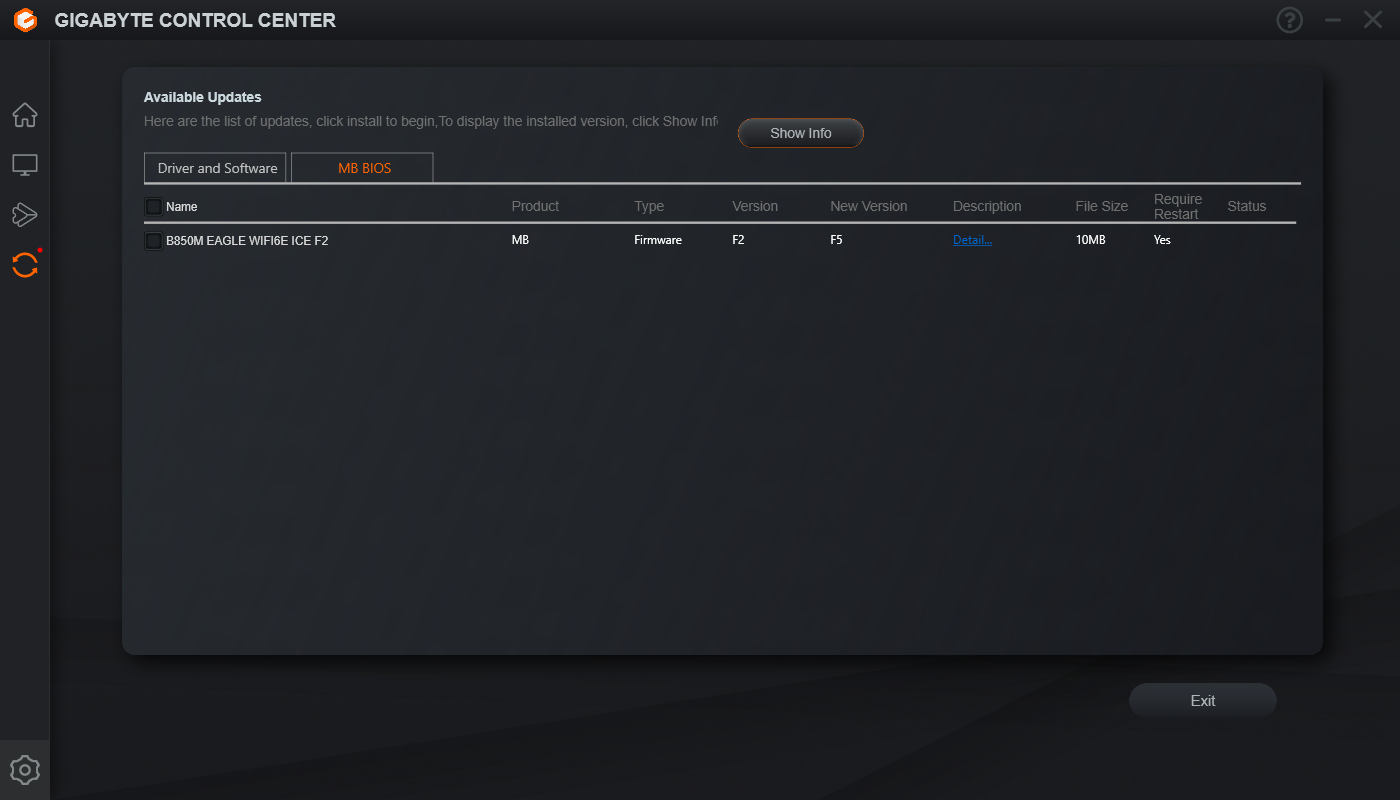

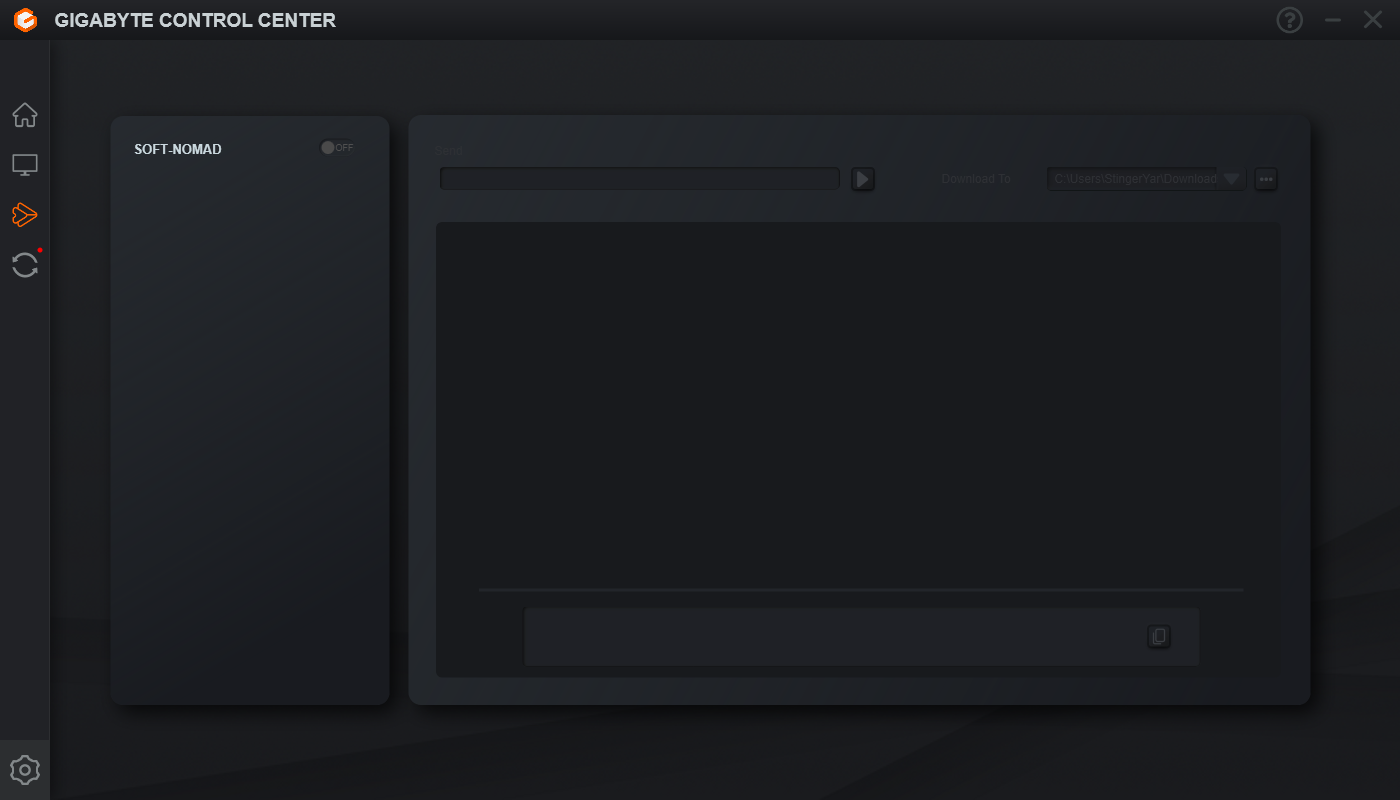

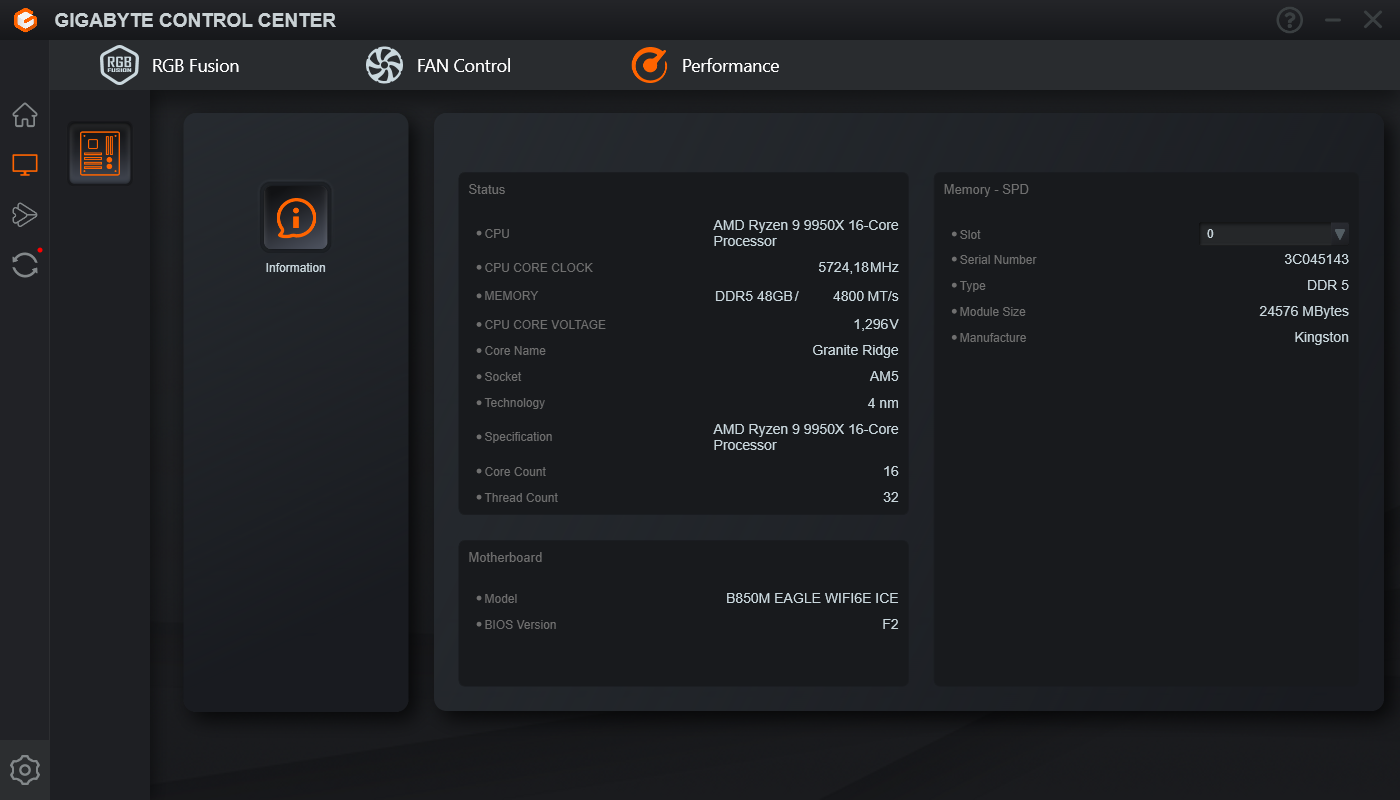

Головний хаб керування Gigabyte Control Center дає можливість налаштування RGB Fusion на всіх підключених пристроях, керувати вентиляторами, розширеними функціями налаштування Wi-Fi, а також частотами/напругами/множниками прямо з ОС наживо. Є можливість передавання файлів на інші пристрої, а також присутній інтерфейс оновлення драйверів та прошивки материнської плати.

Тестовий стенд

Тестування Gigabyte B850M Eagle WiFi6E ICE (UEFI F5, AGESA 1.2.0.3g) виконувалося з такими компонентами:

  • процесор: AMD Ryzen 9 9950X;
  • система охолодження: контур СВО із чилером;
  • пам’ять: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2×24 ГБ, CL36-48-48-128 2T, 1,45 В);
  • відеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
  • системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 25H2 x64 (26200.7309), актуальні оновлення на момент грудня 2025 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л.

Методика тестування

Всі налаштування аналогічні фабричному OPTIMIZED_DEFAULTS, виключення — частота пам’яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 17–20 градусів за Цельсієм, були присутні балансування електроенергії в період тестування. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V, а також енергоспоживання материнської плати через прямий замір ATX 24pin за допомогою BENCHLAB (опитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI‑T UTi260B. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Під час тестування температур материнська плата не мала жодного зовнішнього обдуву, використовувалася інтегрована відеокарта, а дискретна тимчасово знімалася. Кожен бенчмарк запускався п’ять разів, у результатах зазначено середнє арифметичне. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Counter-Strike 2 тестувався на мапі майстерні CS2 FPS BENCHMARK DUST2. DOOM: The Dark Ages тестувався в інтегрованому бенчмарку на рівні Spire of Nerathul.

Оверклокінг

Материнська плата не має зовнішнього eCLK, ба більше, регуляція відбувається лише в цілих числах, без десятих й сотих, тобто функція просто є, не більше. Було досягнуто частоти в 102 МГц, валідація присутня.

Сам оверклокінг фактично був оптимізацією роботи, заради стабільного автоматичного прискорення флагманського процесора. Ліміти материнської плати не змінювались, FCLK працював на фабричних частотах. PBO Scalar = x1. Частоти процесора не змінювались. Задіяно опцію Curve Optimizer –18 для всіх ядер. Оперативна пам’ять працювала в режимі IMC 1:2 DDR5-7600 CL36-46-46-38.

Тестування

Показники материнської плати в режимі бездіяльності:

В режимі навантаження при типових налаштуваннях материнська плата утримувала середню частоту процесорних ядер на рівні 4963,9 МГц з максимальним прискоренням одного ядра до 5714,7 МГц. Було зафіксовано тротлінг (HTC).

Після чемних оптимізацій рученятами плата утримувала середню частоту процесорних ядер на рівні 4948,1 МГц з максимальним прискоренням одного ядра до 5725 МГц. Тротлінгу не відбувалось.

Термофото. Порядок: простій, навантаження в типовому режимі, навантаження в режимі розгону-оптимізації.

Результати енергоспоживання та температур ключових вузлів:

Результати геймінгу:

Результати бенчмаркінгу:

Результати вузла ОЗП:

Висновки

Gigabyte B850M EAGLE WIFI6E ICE — це успішний доказ того, що чистокровна білосніжна материнська плата може бути бюджетною. Її можливостей для флагманського Ryzen 9 9950X без ручного втручання буде замало, тоді як після оптимізацій це стає більш реальним, але будемо реалістами — використовувати плату будуть з простішими Ryzen 7 9800X3D чи Ryzen 7 9700X, які мають значно менший апетит.

Як сильну сторону продукту можна сміливо відмітити ціну — це одна з найдешевших материнських плат mATX саме у світлих кольорах, з текстолітом включно. В неї присутні всі необхідні інтерфейси сьогодення на кшталт PCIe 5.0 як для відеокарти, так і для накопичувача, Ethernet 2.5G, WiFi6E, чимало елементів «quality of life» типу кнопки звільнення відеокарти, монтажу M.2 голими руками й подібного, що робить перше збирання й планове обслуговування системи у довготривалій перспективі комфортнішим.

З нюансів слід зазначити пропрієтарний конектор антени Wi-Fi, було б доречніше бачити типовий SMA. Потенційному покупцю слід пам’ятати, що другий слот розширення — це PCIe 3.0. Ну і головне — над VRM краще не знущатись, а йти виключно шляхом оптимізації й твікінгу, долучаючи оверклокінг тільки для оперативної пам’яті.

Резюмуємо: Gigabyte B850M EAGLE WIFI6E ICE — це файний вибір для економного користувача, який принципово хоче компактну систему у світлих тонах.
