Центральные процессоры Intel Skylake появились более года назад. Этого срока оказалось достаточно, чтобы микроархитектура проникла во все основные типы устройств: от ультрабуков до мощных игровых конфигураций на базе старших Core i7. Этому способствует сочетание высокого быстродействия и отличной энергоэффективности, особенно ценное для экономичных устройств, таких как Intel NUC — Next Unit of Computing, комплектов для самостоятельной сборки компактных ПК, которые после их оснащения ОЗУ и дисковым накопителем способны заменить «десктопы» в большинстве задач. Примечательно, что с выходом 6-го поколения процессоров Core чипмейкер полностью обновил продуктовую линейку NUC, представив пять моделей, спецификации которых приведены в следующей таблице:

Модель Intel NUC NUC6i3SYK Intel NUC NUC6i3SYH Intel NUC NUC6i5SYK Intel NUC NUC6i5SYH Intel NUC NUC6i7KYK
Официальная страница продукта в Сети intel.ua intel.ua intel.ua intel.ua intel.ua
Процессор Intel Core i3-6100U 2,3 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i3-6100U 2,3 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i5-6260U 1,9 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i5-6260U 1,9 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i7-6770HQ 3,5 ГГц (TDP 45 Вт, 4 ядра, 8 потока)
Материнская плата Intel Swift Canyon (Intel Sunrise Point -LP) Intel Swift Canyon (Intel Sunrise Point -LP) Intel Swift Canyon (Intel Sunrise Point -LP) Intel Swift Canyon (Intel Sunrise Point -LP) Intel Skull Canyon (Intel Sunrise Point HM170)
Оперативная память 2х SO-DIMM DDR4 SDRAM 2133 МГц, 32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133 МГц,32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133 МГц,32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133 МГц, 32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133/2400 32 Гбайт максимум
Видеокарта Intel HD Graphics 520 Intel HD Graphics 520 Intel Iris Graphics 540 Intel Iris Graphics 540 Intel Iris Pro Graphics 580
Видеоразъёмы 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 2.0 (3840 x 2160 @ 60 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz),1 х USB Type-C mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz)
Дисковая подсистема 1х M.2 (2242, 2280) 1х M.2 (2242, 2280), 1х SATA 6 Гбит/с 1х M.2 (2242, 2280) 1х M.2 (2242, 2280), 1х SATA 6 Гбит/с 2х M.2 (2242, 2280)
Оптический привод
Порты ввода/вывода 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 1x USB Type-C (Thunderbolt 3 или USB 3.1 Gen 2), 4х USB 3.0, 1х RJ-45, 2x аналоговых звуковых комбинированных разъема
Звуковая подсистема Realtek ALC283 Realtek ALC283 Realtek ALC283 Realtek ALC283 Realtek ALC283
Коммуникации 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1) 1х Intel I219LM (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1)
Блок питания Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт) Внешний (19 В, 120 Вт)
Размеры, мм 115 x 111 x 32 115 x 111 x 48 115 x 111 x 32 115 x 111 x 48 211 x 116 x 28
Предустановленная ОС
Дополнительные возможности ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA
Рекомендованная стоимость, $ 289 289 386 386 595

Глядя на спецификации Intel NUC несложно заметить, что комплекты NUC6i3SYH и NUC6i5SYH, отличаются лишь центральными процессорами: в младшей модели установлен двухъядерный Core i3-6100U с частотой 2,3 ГГц, оснащенный встроенным видеоядром Intel HD Graphics 520, тогда как в старшей модификации, которая уже успела побывать в стенах нашей тестовой лаборатории, используется более производительный чип Core i5-6260U с графикой Intel Iris Graphics 540 и буферной памятью eDRAM объемом 64 МБ. Каждое из устройств обеспечивает одновременную работу твердотельного накопителя М.2 и жесткого диска формата 2,5″, а для тех, кому использование винчестера не требуется, предлагаются модификации NUC6i5SYK и NUC6i5SYК соответственно, лишенные поддержки накопителей 2,5″ и с уменьшенной высотой корпусов, но с такими же уровнями рекомендованных стоимостей.

Особняком стоит продукт NUC6i7KYK, который на фоне остальных моделей выделяется не только дизайном корпуса, но и поддержкой новейших высокоскоростных интерфейсов и наличием на борту мощного четырехъядерного процессора, который должен обеспечить неплохое быстродействие в компьютерных играх — единственном типе задач, где прочие Intel NUC не так сильны, как того хотелось бы.

Intel NUC NUC6i7KYK

Сегодня мы предлагаем вашему вниманию подробный обзор Intel NUC NUC6i7KYK, в ходе которого мы не только познакомимся с дизайном и программной составляющей устройства, но также попробуем ответить на вопрос: на что способен новичок в играх?

Комплект поставки

NUC6i7KYK поставляется в довольно купной картонной коробке, оформление которой определенно говорит о премиальном статусе продукта. На черной матовой поверхности лицевой стороны красуются золоченные буквы Intel NUC, в правой верхней части указано наименование модели, а также акцентируется внимание на использовании в качестве центрального процессора Intel Core i7.

Intel NUC NUC6i7KYK

С тыльной стороны находится наклейка со служебной информацией, перечислен комплекте поставки и сведения о совместимости оборудования.

Intel NUC NUC6i7KYK

Подробная спецификация устройства приведена на одной из боковых граней упаковки.

Intel NUC NUC6i7KYK

Набор дополнительных принадлежностей, предлагаемых вместе с Intel NUC NUC6i7KYK, состоит из:

  • сменной крышки;
  • шестигранного ключа и комплекта винтов;
  • переходника для крепления устройства на кронштейн VESA;
  • шнура питания с вилкой CEE 7/17;
  • сетевого адаптера питания;
  • руководства пользователя.
Intel NUC NUC6i7KYK

В то время как Intel NUC NUC6i5SYH оснащен внешним блоком питания FSP065-10AABA мощностью 65 Вт, новичок комплектуется сетевым адаптером ADP-120RH производства Delta Electronics, который выдает напряжение 19 В при силе тока 6,32 А. Несложно подсчитать, что выходная мощность составляет 120 Вт, чем объясняются внушительные размеры и масса блока питания.

Intel NUC NUC6i7KYK

Из особенностей комплекта дополнительных принадлежностей NUC6i7KYK можно отметить сменную верхнюю крышку, назначение которой станет понятным в процессе обзора дизайна устройства, к рассмотрению которого мы тотчас и перейдем.

Дизайн

Нужно отметить, что выглядит NUC6i5SYH очень нетривиально. Пластиковый корпус, форму которого можно охарактеризовать как прямоугольную со слегка скошенными углами, имеет размеры 211x116x28 мм, что хоть и несколько больше, чем у привычных NUC, но гораздо компактнее системных блоков формата Mini-ITX. Верхнюю часть корпуса закрывает глянцевая крышка, примерно две трети площади ее поверхности занимает узор в виде шестиугольных сот, а оставшееся место отдано стилизованному изображению черепа, который издавна украшает продукты Intel для энтузиастов. Бесспорно, такой дизайн подойдет любителям моддинга или поклонникам компьютерных игр, но вряд ли будет уместен при использовании NUC6i5SYH в профессиональной сфере. Именно для таких случаев в комплекте поставки предлагается сменная крышка без провокационного изображения, а также миниатюрный ключ под винты с шестигранным шлицем для выполнения процедуры замены.

Intel NUC NUC6i7KYK

Обратная сторона устройства смотрится не столь авангардно, здесь можно увидеть металлическую крышку с вентиляционными отверстиями и втулками с резьбой для крепления пластины-переходника на кронштейн VESA, наклейку с технической информацией и крупные резиновые ножки, препятствующие скольжению миниатюрного ПК по гладкой поверхности.

Intel NUC NUC6i7KYK

На передней панели новинки находится кнопка включения со встроенным индикатором питания, слот кардридера SDXC с поддержкой флэш-памяти стандарта UHS-I, два порта USB 3.0 (один из них — желтого цвета — с возможностью быстрой зарядки мобильных устройств), аналоговый аудиоразъем 3,5 мм, а также ИК-приемник для работы с различной пользовательской периферией. С обратной стороны NUC расположились прорези процессорной системы охлаждения, разъем подключения внешнего блока питания, комбинированный цифро-аналоговый звуковой выход, сетевая розетка RJ-45, два порта USB 3.0 и два цифровых видеовыхода: mini DisplayPort 1.2 и HDMI 2.0 — оба с поддержкой вывода изображения в разрешении 4К с частотой 60 Гц. Отдельно следует отметить наличие разъема USB Type-C, посредством которого реализованы высокоскоростные интерфейсы Thunderbolt 3.0 с пропускной способностью до 40 ГБ/с и USB 3.1 второго поколения, обеспечивающий скорость передачи 10 ГБ/с, а также подключение мониторов по протоколу DisplayPort 1.2.

Intel NUC NUC6i7KYK

Боковые грани NUC6i7KYK не балуют разнообразием: на правой расположен разъем для установки замка Kensington, а левая целиком отдана под вентиляционные отверстия процессорного кулера.

Intel NUC NUC6i7KYK

Большую часть корпуса миниатюрного ПК занимает системная плата, тогда как оставшееся место отдано массивной системе охлаждения. На поверхности «материнки» нашлось место двум разъемам для установки модулей SO-DIMM оперативной памяти DDR4 суммарным объемом до 32 ГБ включительно и тактовой частотой 2133 МГц или выше в режиме разгона, а также пары портов, предназначенных для инсталляции плат расширения или твердотельных накопителей в конструктивном исполнении М.2 2242/2280 с интерфейсами PCI-E x4 (NVMe) или SATA 6 Гбит/с с возможностью построения RAID-массивов. Сетевая подсистема Gigabit Ethernet реализована на базе чипа Intel I219LM, а за звук отвечает HD-аудиокодек Realtek ALC283, в том числе обеспечивающий работу оптического выхода S/PDIF, совмещенного со звуковым разъемом на задней панели устройства.

Intel NUC NUC6i7KYK

После извлечения материнской платы из корпуса становится видна микросхема системной логики Intel HM170, лишенная какого-либо теплоотвода, распаянный прямо на плате адаптер беспроводных сетей Intel Wireless-AC 8260 с поддержкой Wi-Fi (IEEE 802.11a/b/g/n+ac) и Bluetooth V4.2, а также система охлаждения центрального процессора, состоящая из пары тепловых трубок и массивного радиатора, эффективность которой мы обязательно оценим в практической части нашего обзора. В составе кулера используется вентилятор Delta KSB0605HB мощностью 6 Вт и поддержкой регулировки скорости вращения с помощью ШИМ.

Intel NUC NUC6i7KYK

Под системой охлаждения находится «сердце» NUC6i7KYK — центральный процессор Intel Core i7-6770HQ в корпусе FCBGA1440. В то время как в остальных устройствах семейства NUC, в том числе, рассмотренном ранее NUC6i5SYH, устанавливаются двухъядерные энергоэффективные модели Skylake с TDP не более 15 Вт, герой сегодняшнего обзора может похвастаться мощным четырехъядерным CPU с тепловым пакетом 45 Вт, который благодаря поддержке Hyper Threading способен выполнять одновременно до восьми вычислительных потоков. Тактовая частота процессорных ядер может динамически повышаться до 3,5 ГГц в соответствии с алгоритмом работы Turbo Boost 2.0, тогда как в моменты простоя технология EIST замедляет процессор до 800 МГц.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

Как и полагается носителю микроархитектуры Skylake Core i7-6770HQ поддерживает самые современные SIMD-инструкций, а именно: SSE4.2, AVX2.0, FMA, аппаратное ускорение шифрования AES, полный набор средств виртуализации и технологию Intel vPro — комплекс средств управления и обеспечения безопасности. Каждому вычислительному ядру полагается по 32 КБ кэша L1 для инструкций и данных соответственно, а также 256 КБ кэш-памяти 2-го уровня. Емкость общего кэша L3 составляет 6 МБ, кроме того, Core i7-6770HQ может похвастаться наличием быстрой памяти eDRAM объемом 128 МБ, которая используется в качестве кэша 4-го уровня и кадрового буфера для встроенной графической подсистемы.

Что касается встроенного видеоядра, то Core i7-6770HQ оснащается самым быстрым и производительным решением из тех, что есть в арсенале Intel — Iris Pro Graphics 580, в составе которого функционируют 72 исполнительных устройства 9-го поколения, восемь блоков растеризации и 16 текстурных юнитов. Графический ускоритель работает на частоте от 350 до 950 МГц в зависимости от интенсивности нагрузки и обеспечивает совместимость с API DirectX 12, OpenCL и Direct Compute 5.0.

Intel NUC NUC6i7KYK

Интегрированное видеоядро поддерживает технологию ускорения кодирования видео Intel Quick Sync Video, а также аппаратное декодирование большинства популярных форматов, в том числе H.264 и VC1 в разрешении вплоть до 4К, а перспективный HEVC (H.265) — до 8К включительно.

Intel NUC NUC6i7KYK

Таким образом, Intel NUC NUC6i7KYK обладает внушительным набором характеристик, с которым под силу справиться практически с любой прикладной задачей. Что же касается 3D-игр, то об уровне быстродействия в этой дисциплине мы с вами узнаем после знакомства с прошивкой устройства.

UEFI Setup

Прошивка NUC6i7KYK базируется на микрокоде EFI, который за последние 5 лет полностью вытеснил привычный BIOS, привнеся при этом массу новых функций и возможностей. У новичка в качестве меню настройки программисты Intel предложили графический интерфейс Visual BIOS, в котором реализован упрощенный режим, дающий исчерпывающую информацию о показателях системного мониторинга и конфигурации аппаратного обеспечения, позволяющий произвести настройку порядка выбора загрузочных устройств и выбор даты и времени.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYK

Для доступа ко всему спектру настроек прошивки необходимо перейти в расширенный режим, где в разделе Main отображаются данные о центральном процессоре и модулях ОЗУ, а также задаются дата и время.

Intel NUC NUC6i7KYK

Вкладка Device предлагает возможности по конфигурированию подсистем USB и SATA, встроенного графического ядра, многочисленных дополнительных контроллеров и слотов М.2.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

Управление системой охлаждения и отображение показаний с датчиков аппаратного мониторинга реализовано в подменю Cooling. Здесь следует отметить простую, но в то де время эффективную регулировку режима работы процессорного охладителя в зависимости от показаний температурных сенсоров.

Intel NUC NUC6i7KYK

Учитывая позиционирование и целевую аудиторию продукта NUC6i7KYK ничуть не удивиляешься, обнаружив в разделе Performance UEFI Setup функции разгона. Например, на вкладке Processor регулируются напряжения на основных узлах CPU, а также задаются коэффициенты умножения вычислительных ядер и кольцевой шины, правда, верхние пределы увеличения множителей ограничены штатными значениями, так что о полноценном разгоне речь, увы, не идет.

Intel NUC NUC6i7KYK

Что касается графического ускорителя, то в подменю Graphics можно повышать коэффициенты умножения отдельных доменов и их напряжения питания, но в текущей версии прошивки эта функция оказалась работоспособной лишь частично, во всяком случае, прироста быстродействия не наблюдалось ни в синтетических тестах, ни в реальных игровых приложениях.

Intel NUC NUC6i7KYK

Зато, по части разгона подсистемы ОЗУ получился полный порядок: в подразделе Memory не только отображается текущий режим работы модулей памяти, но также присутствует возможность повышения тактовой частоты вплоть до 3000 МГц, регулировки всех основных таймингов и выбора одного из двух значений напряжений питания: 1,2 или 1,35 В. В общем, для успешного разгона нужно «всего ничего»: отыскать модули SO-DIMM DDR4 с хорошим частотным потенциалом.

Intel NUC NUC6i7KYK

Вкладка Security отвечает за настройки безопасности, раздел Power служит для задания параметров подсистемы электропитания и, наконец, подменю Boot позволяет установить настройки процесса загрузки.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

В качестве промежуточного итога можно отметить, что меню настройки Intel NUC NUC6i7KYK не только обладает всеми необходимыми возможностями для конфигурирования системы, но также обладает некоторыми функциями разгона. Правда, их наличие не гарантирует существенный прирост быстродействия, а сами функции, наличие которых — явление уникальное как для компактных ПК, требуют оптимизации.

Тестовый стенд

Для проведения испытаний NUC6i7KYK был оснащен парой модулей ОЗУ DDR4 SO-DIMM Kingston HyperX HX424S14IBK2/16 объемом 8 ГБ каждый с тактовой частотой 2400 МГц и таймингами 14-14-14-35-2Т, а также твердотельным накопителем Intel SSD 540s Series емкостью 180 ГБ, который использует флэш-память SK Hynix TLC NAND (16-нм) в сочетании с контроллером Silicon Motion SM2258. В качестве операционной системы использовалась Microsoft Windows 10 Enterprise 64-bit, были установлен последние версии драйверов от Intel: Management Engine 11.0.6.1194, Rapid Storage 15.0.0.1039, INF Update Utility 10.1.1.32 и Graphics Accelerator Driver 1515.45.2.4481. Устройство работало под управлением самой актуально прошивки версии 0041 от 17.08.2016.

Для оценки быстродействия в качестве соперника выступил Intel NUC NUC6i5SYH, хорошо знакомый нам из предыдущего обзора, который на время тестов был укомплектован теми же комплектом оперативной памяти Kingston HyperX HX424S14IBK2/16 и твердотельным накопителем Intel SSD 540s Series при использовании аналогичного набора программного обеспечения. В этой связи аппаратную конфигурацию устройств, за исключением центральных процессоров, можно считать примерно одинаковой, только в случае с NUC6i5SYH ОЗУ работала на частоте 2133МГц с задержками 13-13-13-32-2Т.

Для тестирования использовался такой набор программного обеспечения:

  • AIDA64 5.75.3900 (Cache & Memory Benchmark);
  • PCMark 8 2.6.517;
  • Microsoft Office 2013;
  • WebXPRT 2015 (Microsoft Edge);
  • 7-Zip 15.12;
  • Adobe Photoshop CC;
  • x265 HD Benchmark;
  • 3DMark 2.1.2973;
  • Counter Strike: Global Offensive;
  • DotA 2;
  • GRID 2;
  • StarCraft 2;
  • War Thunder;
  • World of Tanks.

Каждый бенчмарк повторялся не менее трех раз, поле чего результаты усреднялись. Если по итогам какой-либо итерации оценки существенно отличались от двух других — тестирование продолжалось до получения нормальных показателей.

Результаты тестирования

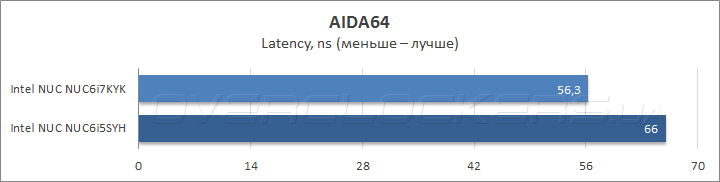

Прежде чем приступить к тестам быстродействия была проведена оценка скорости работы ОЗУ в Сache & Memory Benchmark из состава утилиты AIDA64.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

Разница в пользу героя сегодняшнего обзора составила от 20% при записи данных в оперативную память до 51% на операциях копирования, а латентность доступа оказалась меньшей на 17%. Вряд ли такое преимущество можно объяснить только приростом тактовой частоты в 266 МГц, так что причину следует искать в большей эффективности встроенного северного моста, который в случае с Core i7-6770HQ работает гораздо быстрее, чем тот, что интегрирован в мобильный чип Core i5-6260U.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

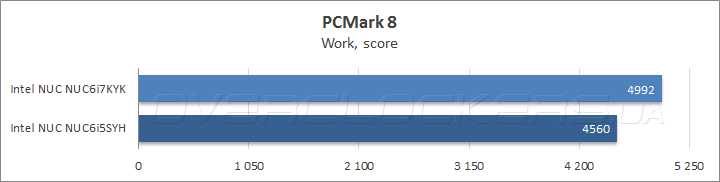

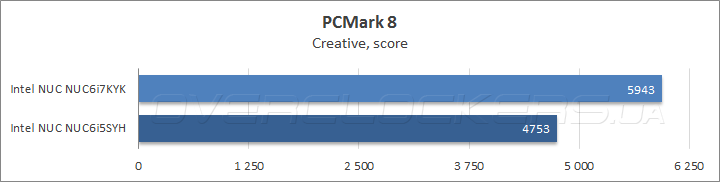

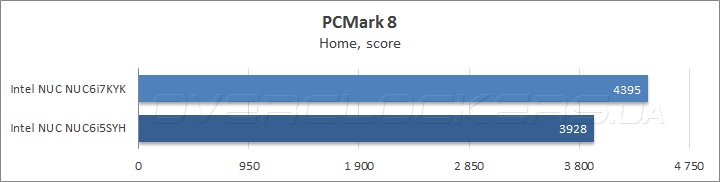

Результаты в комплексном тестовом пакете PCMark 8 показывают, что наибольшего прироста NUC6i7KYK достигает в подтесте Creative и сценарии, моделирующем работу в офисном приложении Microsoft Office 2013 — 25% и 32% соответственно. Это можно объяснить поддержкой многопоточных вычислений в данных дисциплинах, тогда как в тестовых трассах Home и Work выигрыши находятся в пределах 10%.

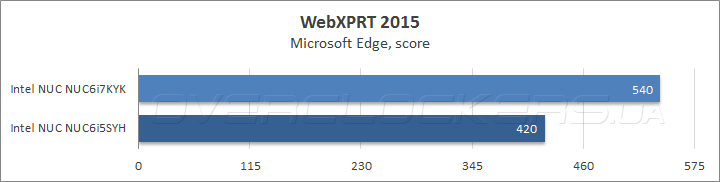

В свете бурного развития облачных технологий было проведен тест WebXPRT 2015, которые отлично подходят для оценки быстродействия при работе с Web-приложениями. Для запуска бенчмарка использовался штатный браузер Windows 10 — Microsoft Edge.

Intel NUC NUC6i7KYK

Результаты вышли вполне ожидаемыми: преимущество новичка составило 30%, хотя большинству пользователей будет достаточно скорости, которую обеспечивает младший Intel NUC.

Для измерения быстродействия в прикладных задачах были проведены тесты в архиваторе 7-Zip и графическом редакторе Adobe Photoshop CC, а также исследована производительность при кодировании видео высокой четкости с помощью кодека H.265.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYK

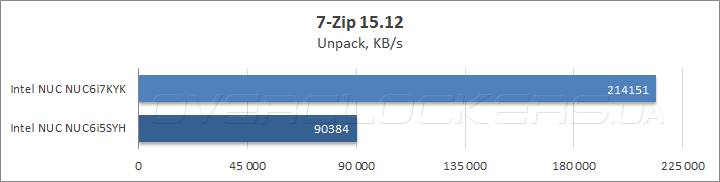

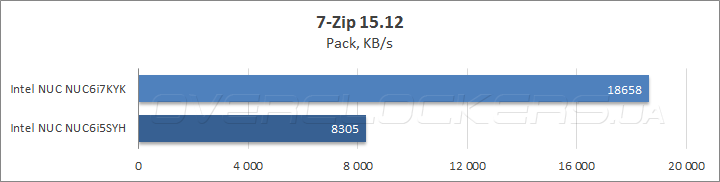

В операциях сжатия и распаковки данных лучше всего проявились преимущества процессора Core i7-6770HQ, которым наделен новичок: возможность обработки до 8 потоков вычисления, емкий кэш L4 и высокое быстродействие подсистемы ОЗУ. В результате NUC6i7KYK одержал убедительную победу с более чем двукратным отрывом.

Intel NUC NUC6i7KYK

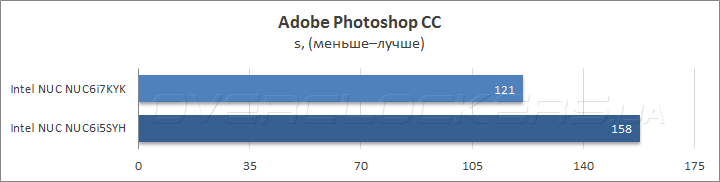

Превосходство старшего Intel NUC при обработке изображения разрешением 36,15 МР с применением набора сложных фильтров составило около 24%, что можно считать очень неплохим результатом.

Intel NUC NUC6i7KYK

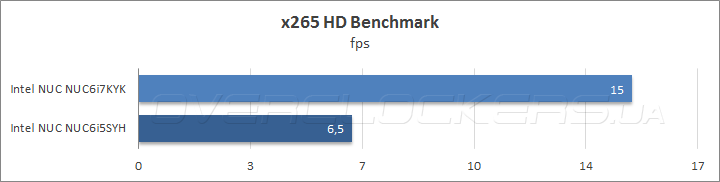

Кодирование HD-видео с помощью кодека Н.265 — еще один тест, демонстрирующий абсолютное — до 2,3 раз — доминирование NUC6i7KYK. Собственно, именно такие результаты мы и ожидали, сравнивая процессор для настольных систем с энергоэффективным чипом, рассчитанным на применение в составе мобильных устройств.

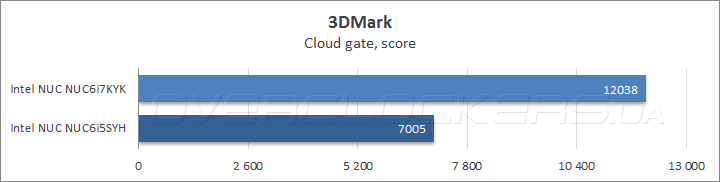

Наконец, мы плавно подошли к самому интересному — оценке быстродействия героя сегодняшнего обзора в 3D-играх, но прежде чем приступить к измерению fps предлагаем взглянуть на баллы в графическом бенчмарке 3DMark.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

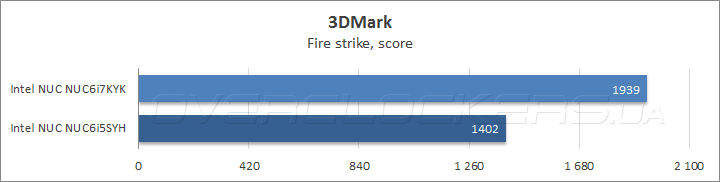

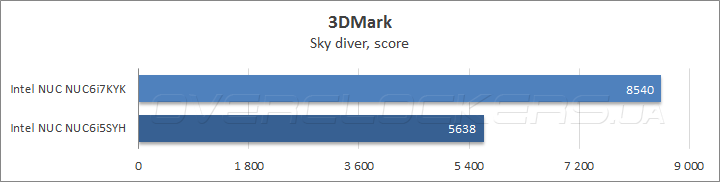

В результатах прослеживается тенденция: чем проще тестовая сцена — тем больше выигрыш новичка: от 38% в сценарии Fire strike до 72% в подтесте Cloud gate.

Принимая во внимание тот факт, что хотя видеоускоритель Iris Pro Graphics 580 и обладает приличным потенциалом, но только по меркам встроенной графики, так что условия для тестирования были подобраны соответствующие. Использовались в основном многопользовательские игры, не слишком требовательные к аппаратному обеспечению, разрешение устанавливалось на уровне 1920х1080, а качество изображения выбиралось индивидуально для каждого приложения.

Intel NUC NUC6i7KYK

Intel NUC NUC6i7KYK

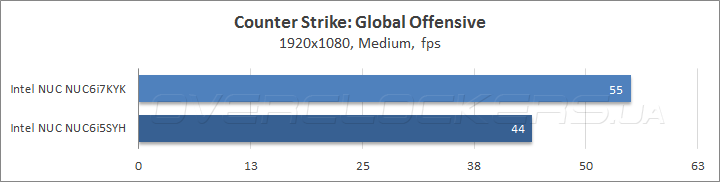

В мега-популярных Counter Strike: Global Offensive и DotA 2, которые уже получили статус официальных киберспортивных дисциплин, оба Intel NUC обеспечили приемлемую частоту смены кадров даже на уровнях детализаций выше среднего, а преимущество NUC6i7KYK оставило 26% и 35% соответственно.

Intel NUC NUC6i7KYK

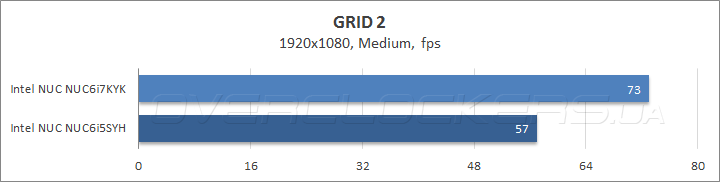

Гоночный симулятор GRID 2 отлично идет на обоих компактных ПК со средними настройками, а разница в пользу старшего продукта составила 28%.

Intel NUC NUC6i7KYK

Без малейших проблем Intel NUC справились и со стратегией StarCraft 2, причем, новичок опередил своего собрата на 40%.

Intel NUC NUC6i7KYK

Intel NUC NUC6i7KYK

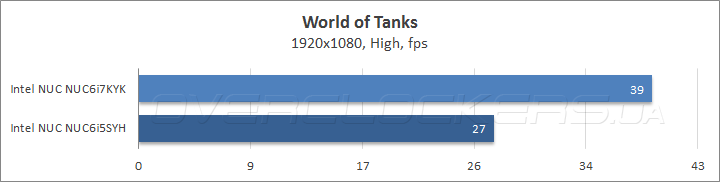

Такой же прирост — порядка 40% — продемонстрировал NUC6i7KYK относительно младшей модели и в батальных симуляторах War Thunder и World of Tanks, причем, в последнем случае NUC6i5SYH едва справился с игрой при высоких настройках, тогда как у второго конкурсанта средняя частота смены кадров достигла 40 fps.

Эффективность системы охлаждения и уровень шума

С учетом того, что в компактном корпусе NUC6i7KYK установлен процессор Core i7-6770HQ с тепловым пакетом 45 Вт кулеру приходится работать в очень напряжённом режиме. Для оценки эффективности системы охлаждения использовался встроенный в AIDA64 System Stability Test, который создает одновременную нагрузку на вычислительную и графические подсистемы.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

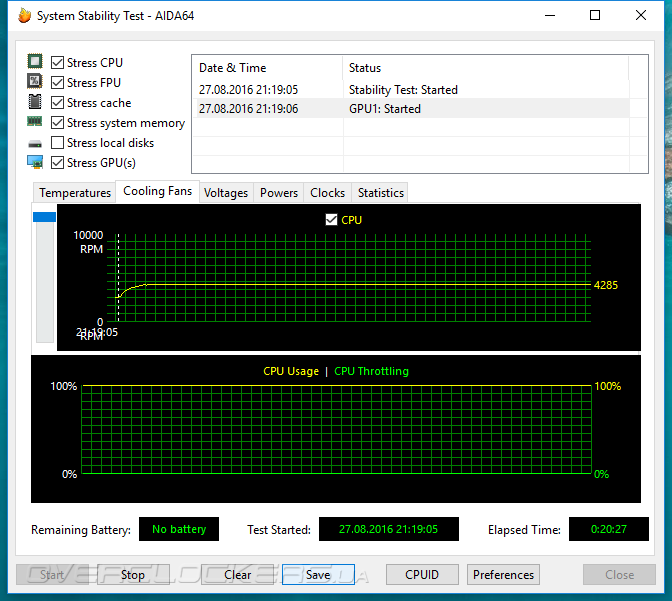

Во время тестирования крыльчатка вентилятора раскрутилась до 4285 об/мин, а температура самого горячего ядра сначала резко возросла до 89° С, но потом стабилизировалась на 80° С и оставалась на таком уровне до самого окончания испытаний. Такое поведение объясняется очень просто: в начале эксперимента частота процессора держалась на уровне 3200 МГц, но по достижению температурного порога автоматика замедлила ядра до 1500 МГц одновременно уменьшив и напряжение питания. Таким образом, система охлаждения NUC6i7KYK не рассчитана на длительную эксплуатацию в режиме максимальной нагрузки, что является неизбежной расплатой за компактные размеры персонального компьютера.

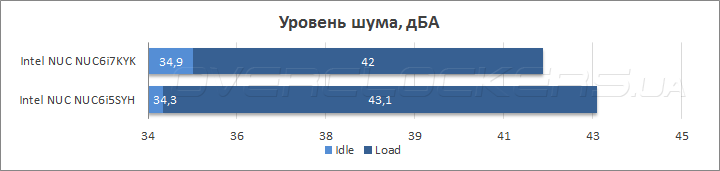

Что касается уровня шума, который был измерен бытовым прибором UNI-T UT352 в тихой комнате с фоном в 33,9 дБА, то в простое и при минимальной нагрузке кулер NUC6i7KYK оставался практически неслышимым, громкость работающего вентилятора не превысила 34,9 дБА, тогда как при активном использовании шум увеличился до некомфортных 42 дБА.

Intel NUC NUC6i7KYK

Следует отметить, что в аналогичных условиях младший Intel NUC NUC6i5SYH был чуть тише в простое, но еще громче при высокой нагрузке: 34,1 и 43,1 дБА соответственно.

Энергопотребление

Для оценки уровня потребляемой мощности использовался бытовой ваттметр LM602, с помощью которого фиксировалось максимальное энергопотребление «от розетки» во время прохождения System Stability Test, а также расход электроэнергии в отсутствие нагрузки.

Intel NUC NUC6i7KYK

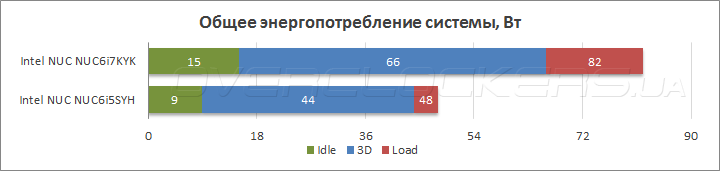

По результатам тестирования максимальная разница в энергопотреблении двух Intel NUC достигла 34 Вт при прохождении стресс-теста, что в принципе близко к отличию в тепловых пакетах используемых процессоров. При отсутствии нагрузки младшая модель оказалась почти вдвое экономичнее, а в играх уровень потребляемой мощности новичка не превысил 66 Вт, тогда как второй участник продемонстрировал потребление электроэнергии около 44 Вт.

Выводы

Без всякого сомнения, продукт Intel NUC NUC6i7KYK получился очень неординарным. Еще никогда столь компактное устройство не обладало такой выдающейся производительностью, в том числе в 3D-играх, и не предлагало такие богатые возможности расширения. Чего стоит наличие порта USB Type-C с поддержкой высокоскоростного интерфейса Thunderbolt 3 или возможность установки двух быстрых SSD с интерфейсом NVMe и их последующим объединения в массив RAID-0! К положительным сторонам героя сегодняшнего обзора также можно отнести эффектный внешний вид и высокое качество изготовления. Увы, расплатой за миниатюрность стала ограниченная эффективность системы охлаждения, которая не в состоянии справиться с отводом тепла при максимальной нагрузке, да еще и при этом ощутимо шумит. Но это, пожалуй, единственное замечание, которое можно предъявить к этому замечательному продукту.

Что касается сравнения с младшей моделью Intel NUC NUC6i5SYH, то разница в цене, составляющая 54%, практически соответствует среднему приросту быстродействия в 51%, но особенно ярко преимущество NUC6i7KYK проявляется в ресурсоемких задачах и 3D-играх. В то же время, если взглянуть на рекомендованную стоимость новичка, которая на момент написания обзора составляла $595, да прибавить к ней стоимость комплекта ОЗУ и твердотельного накопителя, то выходит сумма, за которую можно собрать приличный игровой ПК, пусть не столь компактный и экономичный, но уж точно гораздо более быстрый в играх. Так что, целевой аудиторией Intel NUC NUC6i7KYK можно считать энтузиастов либо профессионалов, которым нужно максимальное быстродействие при минимальных размерах и уровне энергопотребления, а также обеспеченных пользователей, желающих иметь уникальный имиджевый продукт.
