История и инженерия скролла: как устроены колесики компьютерных мышей

Материал подготовлен при поддержке HATOR

Компьютерная мышь с самого начала выполняла одну ключевую функцию — преобразовывала движения руки в плоскости в координаты курсора на экране. Две оси, X и Y, вполне удовлетворяли потребности пользователей до начала 1990‑х годов. Но появление сложных графических интерфейсов, многостраничных документов, электронных таблиц и, в конечном итоге, World Wide Web заставило инженеров задуматься о третьем измерении взаимодействия. Так появилось колесико прокрутки — компонент, который эволюционировал от простого вспомогательного элемента до сложной электромеханической системы, где пересекаются трибология (наука о трении, износе, смазке и контактном взаимодействии поверхностей), теория сигналов и эргономика.

Исторический экскурс: от идеи до стандарта

Прежде чем колесико стало неотъемлемой частью каждой мыши, навигация по документам осуществлялась исключительно с помощью полос прокрутки. Пользователю приходилось отводить курсор от рабочей области к краю экрана, нажимать на стрелку или перетаскивать ползунок. Это создавало существенную нагрузку — время на «захват» цели и перемещение курсора значительно снижало производительность работы.

История устройств прокрутки на мышах уходит корнями ещё глубже, чем принято считать. В 1985 году команда из NTT (Япония) и ETH Zürich (Швейцария) создала прототип под названием «Mighty Mouse». Это устройство имело аналоговый переключатель под большим пальцем сбоку корпуса, что позволяло осуществлять плавную прокрутку. Хотя прототип так и не был выпущен на рынок, он стал первым задокументированным примером интеграции элементов прокрутки в компьютерную мышь. Концептуальные разработки Apple 1989–92 годов также остались в лабораториях — операционная система не поддерживала третью ось ввода, а философия однокнопочной мыши в Apple того времени не предусматривала таких экспериментов.

Независимо от Apple, в 1993 году в Microsoft возникла идея, продиктованная потребностями пользователей электронных таблиц в увеличении (zoom) содержимого. Ранние прототипы предусматривали рычаг на корпусе мыши, который затем трансформировался в колесико — оно обеспечивало непрерывное, а не дискретное управление. Интересно, что во время пользовательского тестирования участники в основном использовали колесико именно для прокрутки, а не для масштабирования. Наследие оригинальной идеи «зума» сохранилось в Windows по сей день: комбинация Ctrl + прокрутка активирует функцию масштабирования.

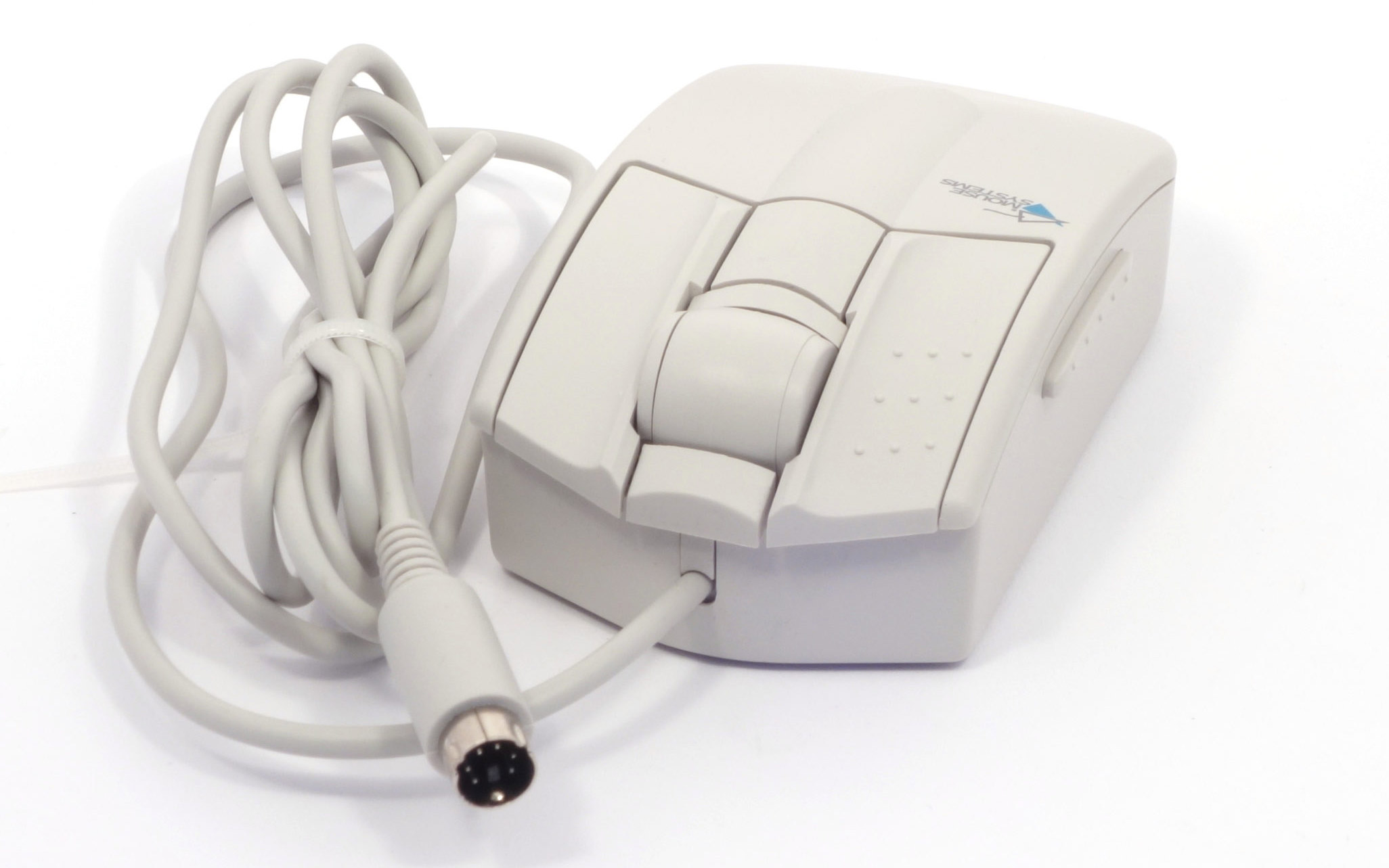

На самом деле первым коммерчески доступным устройством стала Genius EasyScroll от тайваньской компании KYE Systems Corporation, выпущенная в 1995 году. Однако рыночное влияние этого устройства было минимальным из-за критического недостатка — отсутствия программной поддержки. EasyScroll работала только с проприетарными драйверами с ограниченной совместимостью.

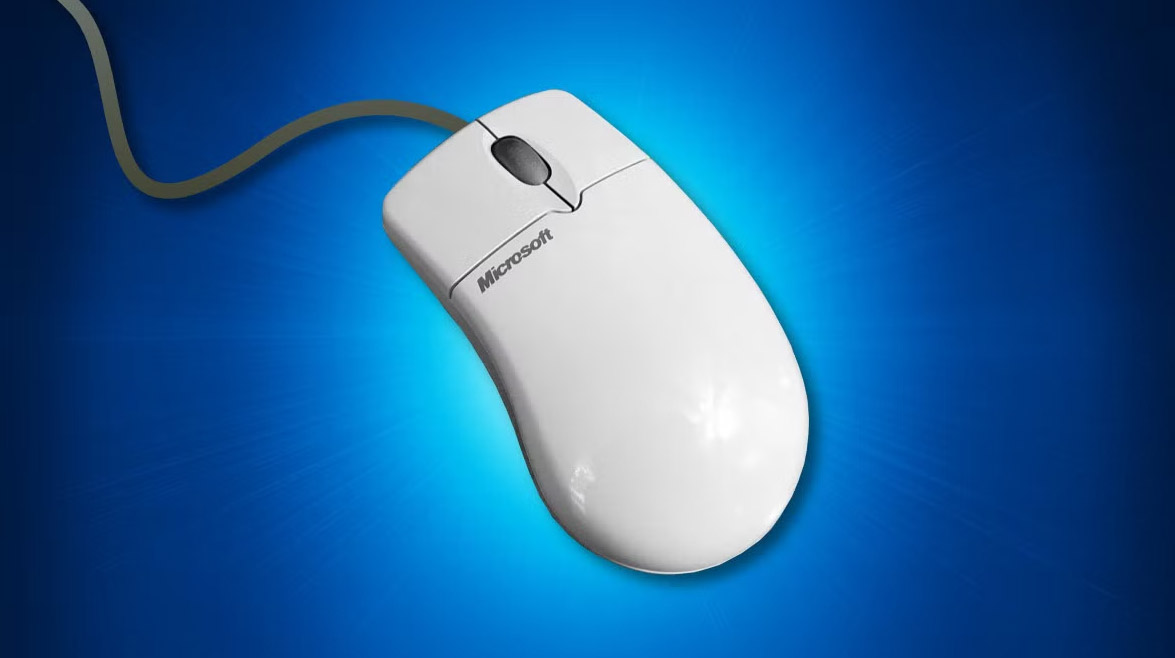

Настоящий перелом произошел в 1996 году с выпуском Microsoft IntelliMouse. В отличие от Genius, IntelliMouse вышла одновременно с Microsoft Office 97 и обновлениями Windows, которые интегрировали поддержку колесика непосредственно в ядро системы и основные программы. Эта интеграция аппаратного и программного обеспечения гарантировала мгновенную полезность новой функции. Кроме того, Microsoft внедрила функцию «кнопки колесика» — встроенный микропереключатель под осью, ставший стандартом для операции «средний клик» (стоит напомнить, что в те годы были довольно распространены мыши с тремя кнопками, но без колесика). После успеха IntelliMouse колесико быстро распространилось по всей отрасли. К концу 1990‑х эта технология перекочевала на клавиатуры, КПК типа Sony Clié и BlackBerry (в виде «jog dial»), а впоследствии — в многоосевые колесики с наклоном. Трехкнопочная мышь именно с колесиком для среднего клика стала универсальным стандартом HID.

Анатомия узла прокрутки

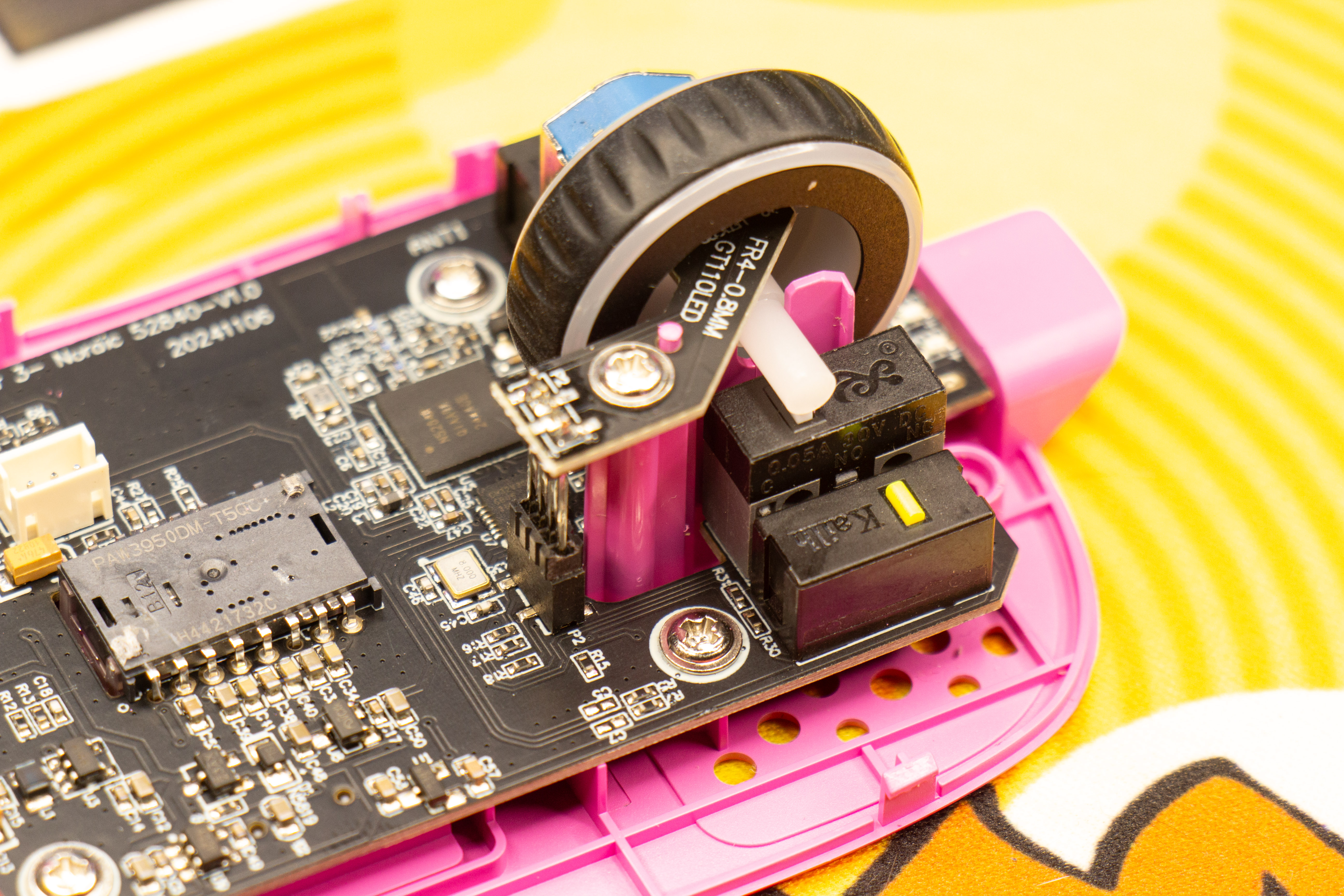

Физическая конструкция узла колесика является примером компактного механического проектирования. Механизм должен помещаться в ограниченном объеме, обеспечивать специфическую тактильную обратную связь, выдерживать миллионы циклов активации и поддерживать дополнительное вертикальное движение для функции среднего клика.

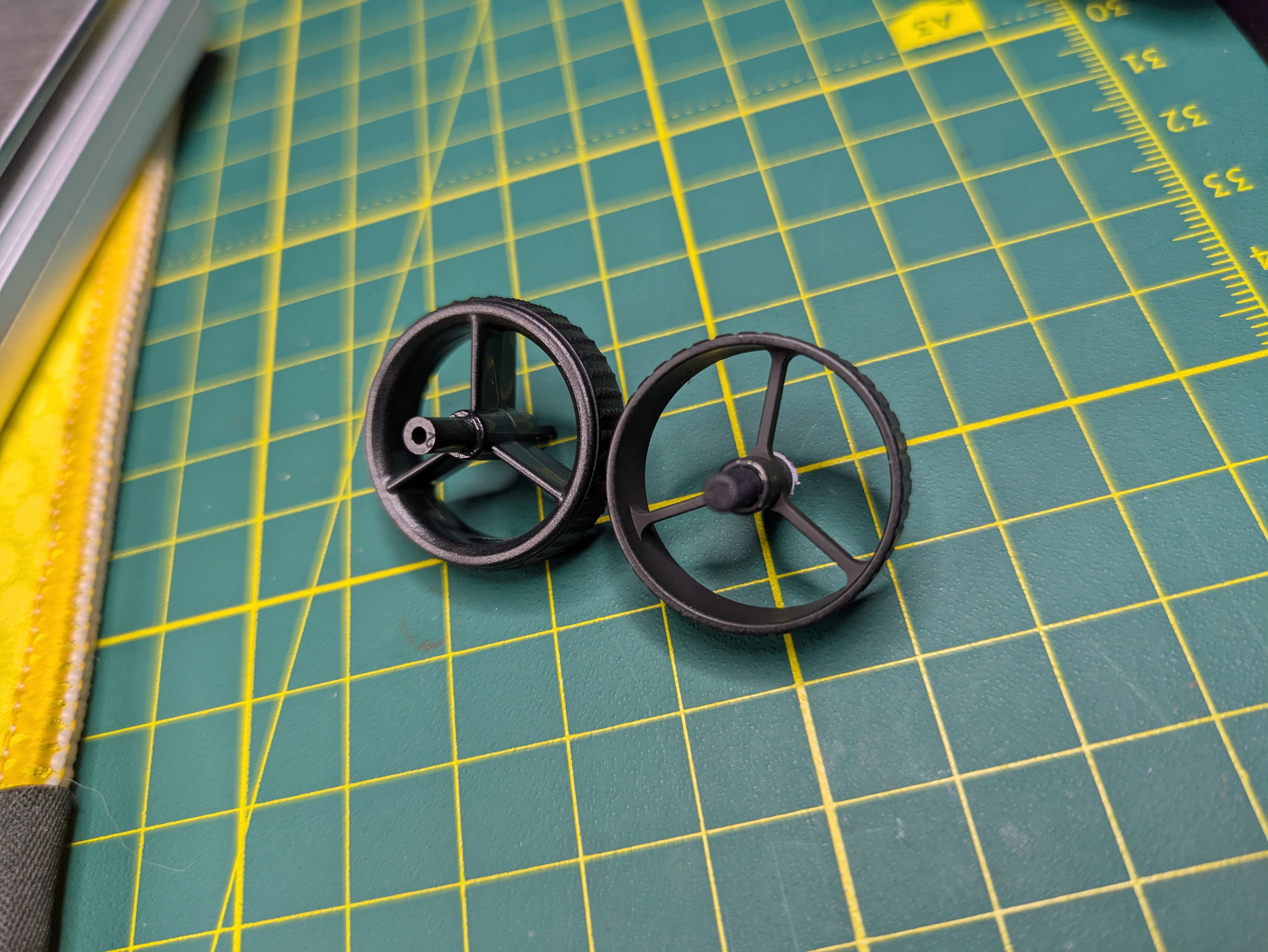

Само колесико обычно имеет композитную структуру. Сердечник изготавливается из жёсткого термопластика (ABS или поликарбонат) для обеспечения структурной целостности и точной передачи крутящего момента на энкодер. Внешняя поверхность — «шина» — изготавливается из мягкого эластомера (резина или силикон) с текстурированными ребрами для максимального сцепления с пальцем.

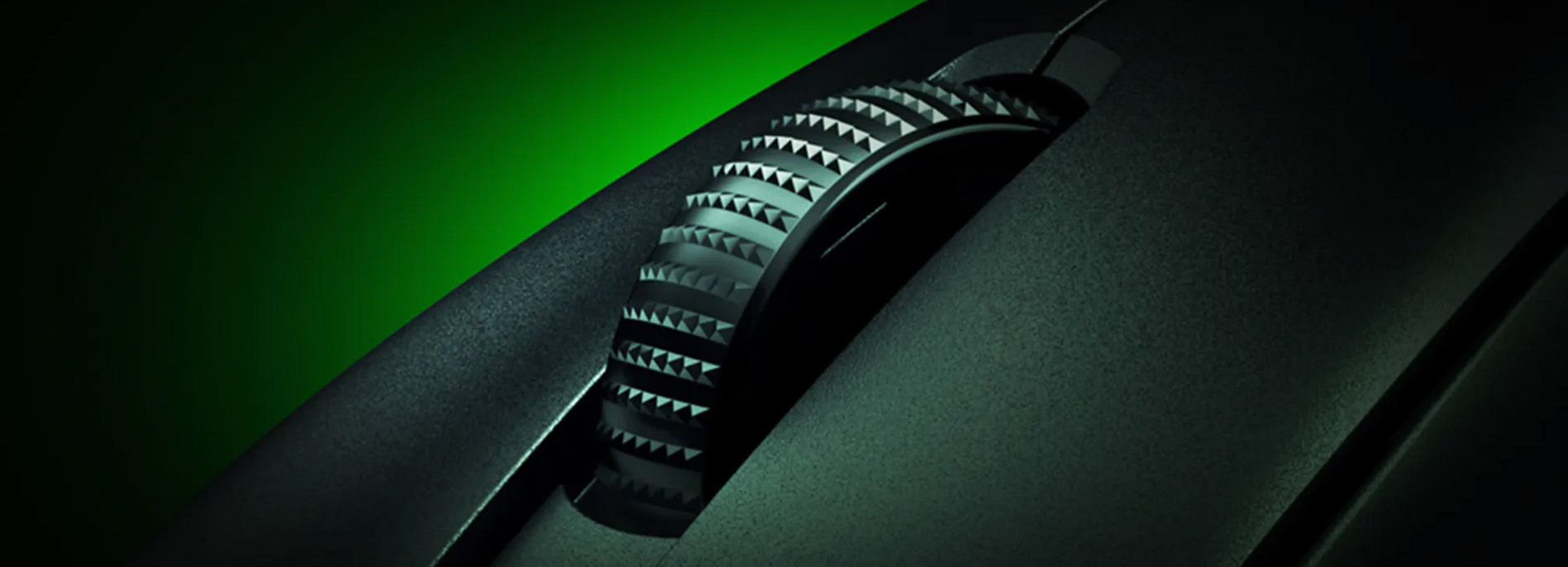

В премиальных решениях, таких как серия Logitech MX Master или флагманских игровых мышах Razer, колесико может быть фрезеровано из алюминия или стали. Металлические колесики эстетически привлекательны, но создают значительную массу, увеличивая момент инерции вращения. Это требует тщательной настройки силы фиксации энкодера: тяжелое металлическое колесико на легком энкодере будет вращаться неконтролируемо из-за импульса, вызывая чрезмерную прокрутку.

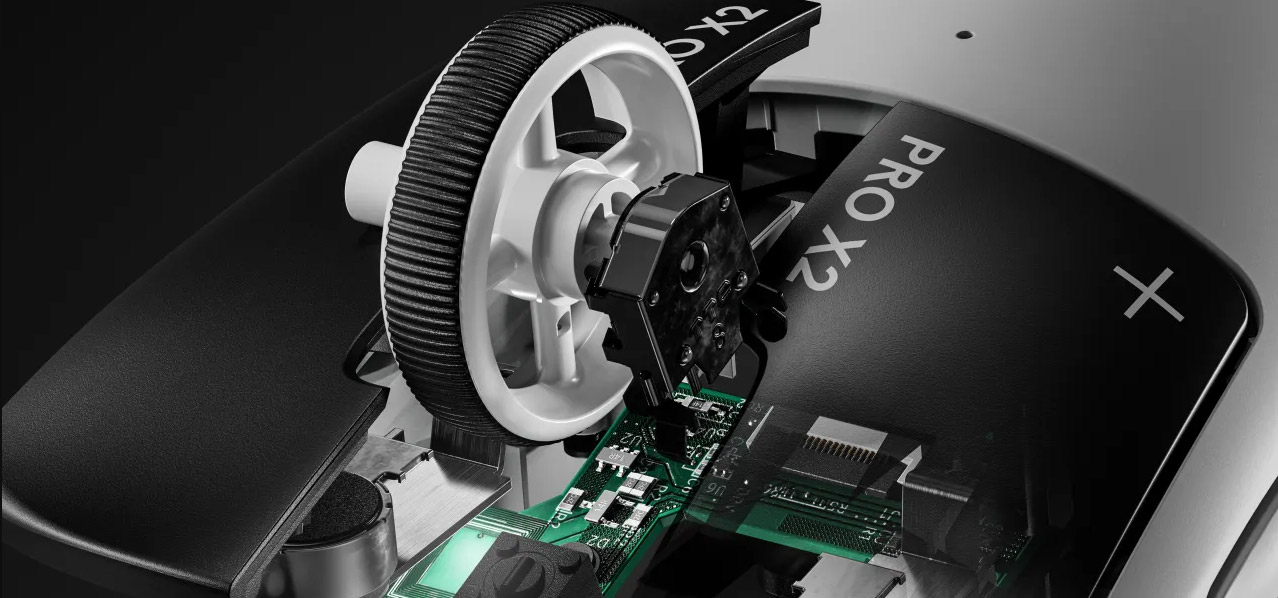

Интерфейс между колесиком и датчиком обеспечивает ось. Шестигранный интерфейс преобладает среди механических энкодеров. В большинстве случаев используется шестигранная гнездовая часть, а ось колесика имеет соответствующее шестигранное сечение. Такая геометрическая фиксация гарантирует нулевое проскальзывание между колесиком и ротором энкодера. С противоположной стороны колесико опирается на пассивную опору или «холостую» ось. Она просто вращается в пластиковой люльке или на пропитанной смазкой поверхности подшипника на шасси мыши.

Для реализации функции среднего клика без нарушения стабильности вращения энкодера инженеры применяют плавающую сборку. В консольной конструкции энкодер и колесико монтируются на пластиковой каретке, выполняющей роль консоли. Задняя часть каретки имеет шарнир или является гибкой, тогда как передняя опирается на микропереключатель. Когда пользователь нажимает на колесико, вся каретка поворачивается вниз, активируя плунжер переключателя. Альтернативный вариант — плавающая ось, где сама ось имеет вертикальный люфт в креплении энкодера, либо энкодер установлен на «дочерней плате» — небольшой отдельной печатной плате, соединённой с основной гибким шлейфом. Это позволяет всему узлу «энкодер-колесико» перемещаться вертикально.

Технологии энкодеров

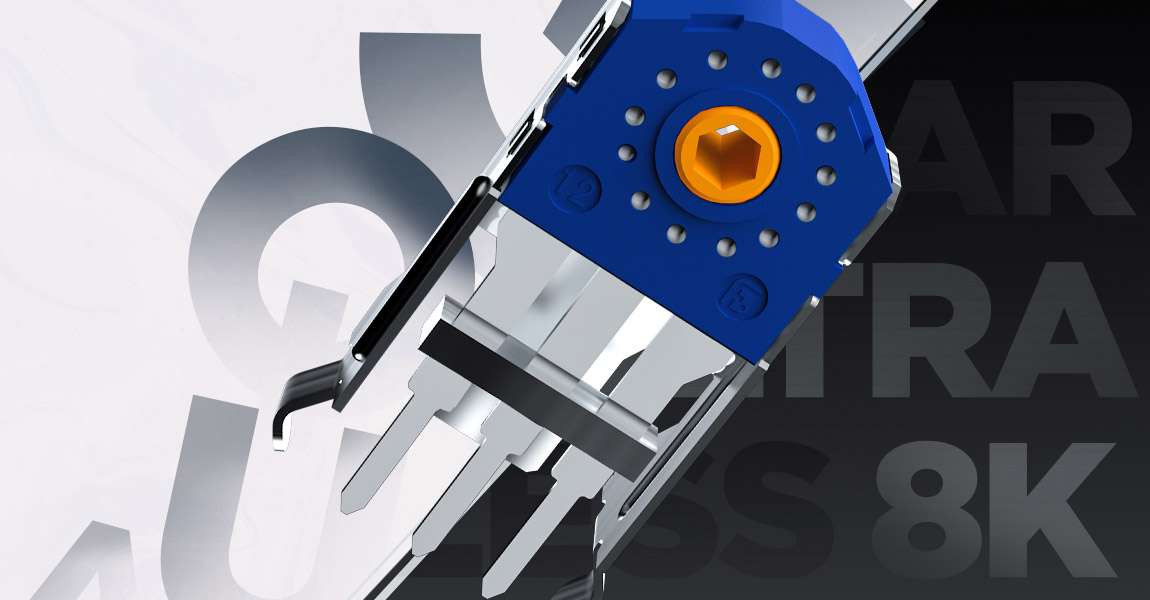

Энкодер — это компонент, отвечающий за преобразование механического вращения в цифровые данные. Эта трансдукция реализуется с помощью одной из трех основных технологий: механической, оптической или магнитной.

Механические энкодеры доминируют в бытовой электронике благодаря низкой стоимости, компактным размерам и встроенной тактильной обратной связи. Функционально они работают как специализированные поворотные переключатели.

Механический энкодер состоит из трёх основных частей в металлическом корпусе. Ротор — пластиковый диск со специфическим рисунком проводящего металлического покрытия (контактов), расположенных концентрическими кольцами. Статор или база — неподвижный компонент с гибкими металлическими щётками (контактными лепестками). Механизм фиксации — подпружиненный элемент, прижимающийся к зубчатой секции ротора для создания ощутимых «шагов» или тактильных щелчков.

При вращении колесика щетки скользят по проводящим площадкам ротора. Стандартный энкодер имеет три электрических вывода: Pin C (Common) обычно подключен к земле (GND), Pin A (Канал A) и Pin B (Канал B) подтянуты к напряжению питания (3,3 В или 5 В). Проводной рисунок на роторе спроектирован так, что соединение между Common и контактами A/B замыкается и размыкается в сдвинутой последовательности. Этот фазовый сдвиг, обычно равный 90 градусам, является ключом к определению направления. При вращении по часовой стрелке канал A соединяется с землей (переходит в состояние Low) раньше канала B. При вращении против часовой стрелки канал B соединяется с землей раньше канала A. Это генерирует 2‑битную последовательность кода Грея (например, 11 -> 01 -> 00 -> 10 -> 11). Считывая переходы состояний, микроконтроллер подсчитывает шаги и определяет направление.

«Щелкающее» ощущение от колесика прокрутки не является свойством электронного считывания — это механическое дополнение. Внутри энкодера небольшая формованная металлическая пружина прижимается к зубчатой шестерне на роторе. Жесткость этой пружины определяет силу прокрутки. Более жесткая пружина обеспечивает высокую тактильную отдачу, но требует большего усилия для вращения. Более мягкая пружина позволяет осуществлять быструю, плавную прокрутку с меньшей позиционной обратной связью. Количество зубцов на фиксирующей шестерне соответствует разрешению (импульсов на оборот). Стандартные энкодеры для мышей обычно имеют от 12 до 24 фиксаций на оборот.

Оптические энкодеры ценятся за долговечность, поскольку в них отсутствуют изнашивающиеся физические контакты. Оптическая система прокрутки разделяет генерацию тактильной обратной связи и генерацию сигнала. Для генерации сигнала инфракрасный (ИК) светодиод и фототранзистор (датчик света) монтируются на печатной плате, направленные друг на друга. Само колесико (или вторичное колесо, прикрепленное к оси) имеет ряд спиц или прорезей. При вращении колесика спицы прерывают луч света. Для определения направления система использует двухэлементный фототранзистор. Два сенсорных элемента расположены физически так, что тень от спицы проходит над одним чуть раньше, чем над другим, создавая необходимые квадратурные сигналы со сдвигом фаз.

Среди преимуществ оптических энкодеров — теоретическая бессмертность в плане генерации сигнала. Грязь можно удалить, тогда как окисленные контакты в механическом энкодере часто означают конец его срока службы. Они также дают очень характерное, «звонкое» ощущение, которое некоторые геймеры ценят за последовательность переключения оружия.

Среди недостатков — они занимают больше места на плате и требуют специфической конструкции колесика со спицами. Они также потребляют больше энергии из-за постоянно включенного светодиода, что является критическим недостатком для беспроводных мышей.

Важно: мыши с оптическими энкодерами не подлежат модификации путем замены энкодера. К таким моделям относятся Logitech G302, G303, G402, G502, CoolerMaster MM720, все мыши Vaxee и все мыши Zowie.

Вершиной современной технологии колесиков прокрутки является магнитный энкодер, примером которого служит система MagSpeed от Logitech. Эта система устраняет физический контакт как для считывания, так и для тактильной обратной связи. Для считывания магнит встроен в колесико, а датчик Холла на печатной плате с высокой точностью регистрирует изменение магнитного поля.

Вместо механической пружины, ударяющейся о шестерню, мышь использует электромагнитные фиксаторы. Статорное кольцо зубцов и возбуждаемая катушка создают магнитное поле при прохождении тока. Это поле притягивает стальные зубцы колесика к зубцам статора, создавая точки опоры, своего рода виртуальные фиксаторы.

Модулируя ток, контроллер может делать колесико жёстким, лёгким или полностью свободным. Это характерная особенность MagSpeed и его аналога от Razer — способность динамически переключать режимы. Быстрый толчок колесика вызывает резкое изменение показаний датчика Холла; контроллер фиксирует это ускорение и отключает питание электромагнита. Колесико мгновенно переходит из храпового режима в режим свободного вращения, вращаясь на высококачественных шариковых подшипниках со скоростью до 1000 оборотов в секунду. Когда колесико замедляется, магниты снова включаются, чтобы точно остановить его.

Обработка сигналов и интерпретация данных

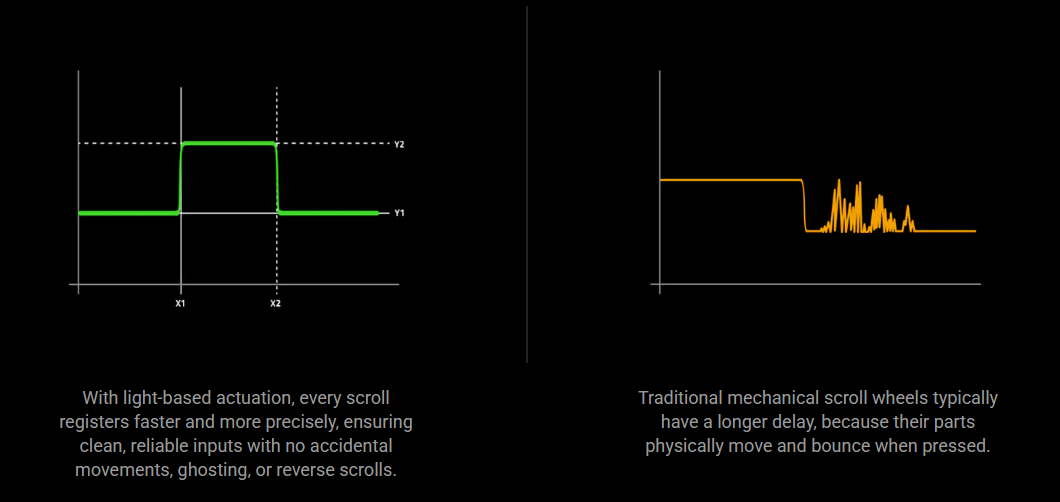

Сырой выход механического энкодера представляет собой зашумленный аналоговый набор всплесков напряжения. Преобразование этого сигнала в плавную прокрутку требует надёжной обработки сигналов.

Микроконтроллер отслеживает состояние контактов A и B. Стандартный «полный шаг» колесика обычно соответствует полному циклу квадратурной волны (прохождению через все четыре состояния). Машина состояний работает следующим образом: состояние 0 соответствует A=0, B=0; состояние 1 — A=1, B=0; состояние 2 — A=1, B=1; состояние 3 — A=0, B=1. Переход из состояния 0 в состояние 1 означает движение по часовой стрелке. Переход из состояния 0 в состояние 3 означает движение против часовой стрелки. Если контроллер обнаруживает недопустимый переход (например, непосредственно из состояния 0 в состояние 2), это указывает на ошибку, часто вызванную слишком быстрым вращением колесика для частоты дискретизации или загрязнёнными контактами.

Когда металлическая контактный лепесток внутри энкодера перемещается с пластикового изолятора на металлическую контактную площадку, она не создает идеального электрического соединения мгновенно. Она «дребезжит» на микроскопическом уровне, вызывая быстрые колебания напряжения между 0 В и 5 В в течение нескольких миллисекунд. Если микроконтроллер интерпретирует эти дребезжания как действительные переходы, компьютер получает множество команд прокрутки за один физический щелчок. Это приводит к чрезмерной прокрутке.

Для борьбы с дребезжанием используется аппаратное или программное подавление, аналогичное настройке дебаунса для кнопок мыши или клавиатуры. Программное решение — прошивка включает «мертвое время» или петлю гистерезиса. После обнаружения изменения состояния контроллер игнорирует последующие изменения в течение установленного периода (например, 2–5 мс), чтобы дать сигналу стабилизироваться. Существует также аппаратное решение в виде RC-фильтра (резистор-конденсатор) на линиях A и B для сглаживания резких фронтов дребезга.

Производители энкодеров, спецификации и характеристики

На рынке доминируют четыре ключевых игрока: TTC, Kailh, ALPS и Huano. Каждый производитель использует специфические цветовые схемы для обозначения крутящего момента, тактильности и срока службы.

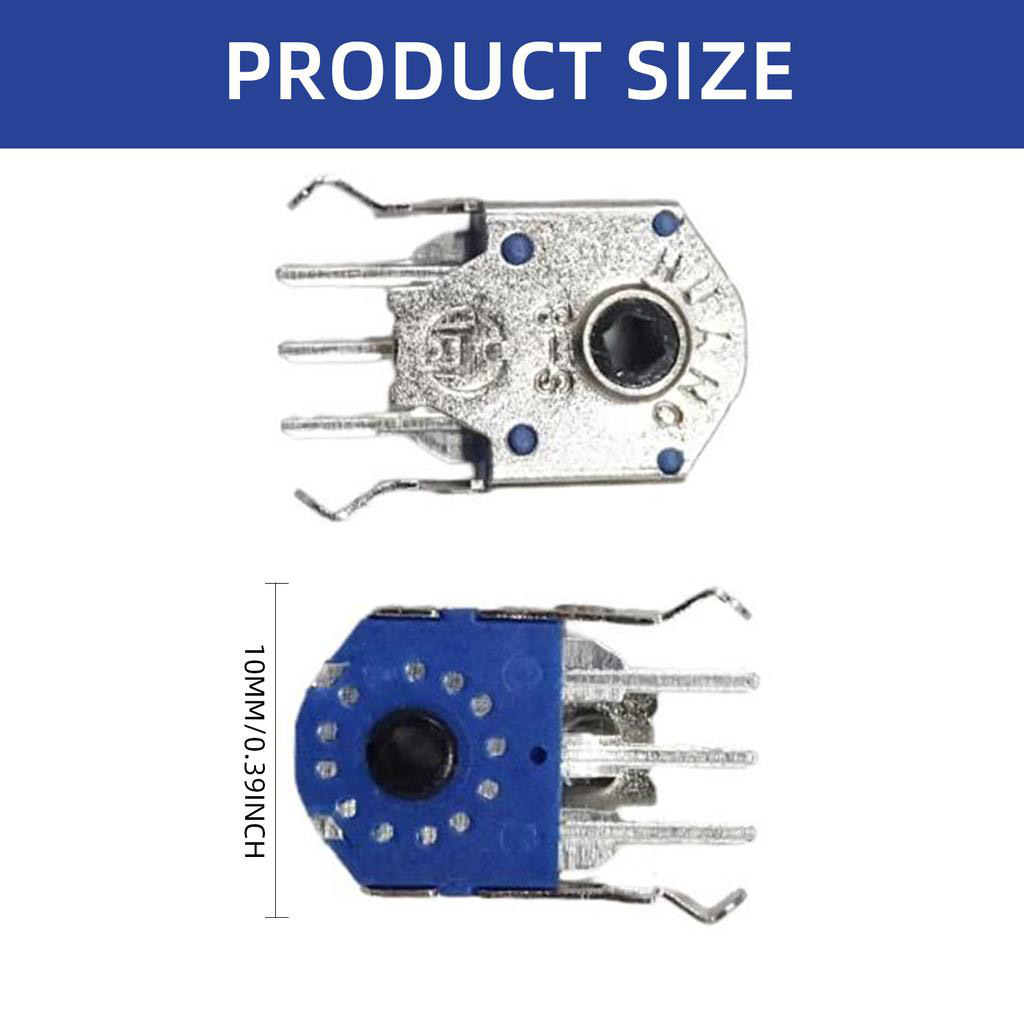

Основным ограничением при выборе энкодера является монтажная высота — вертикальное расстояние от поверхности печатной платы до центральной оси колесика. Стандартные значения включают 7, 8, 9, 10, 11, 12, 13, 14, 15 и 16 мм. Использование неправильной высоты приведет к тому, что колесико будет тереться о шасси (если слишком низко) или не позволит закрыть корпус (если слишком высоко). Большинство энкодеров соответствуют стандартизированному монтажному месту (три сигнальных контакта плюс два структурных якоря), но «пылезащищенные» варианты часто имеют несколько иные размеры корпуса. Некоторые энкодеры имеют маркировку высоты непосредственно на передней панели — например, выгравированная цифра «9» означает монтажную высоту 9 мм.

Сравнительная таблица энкодеров

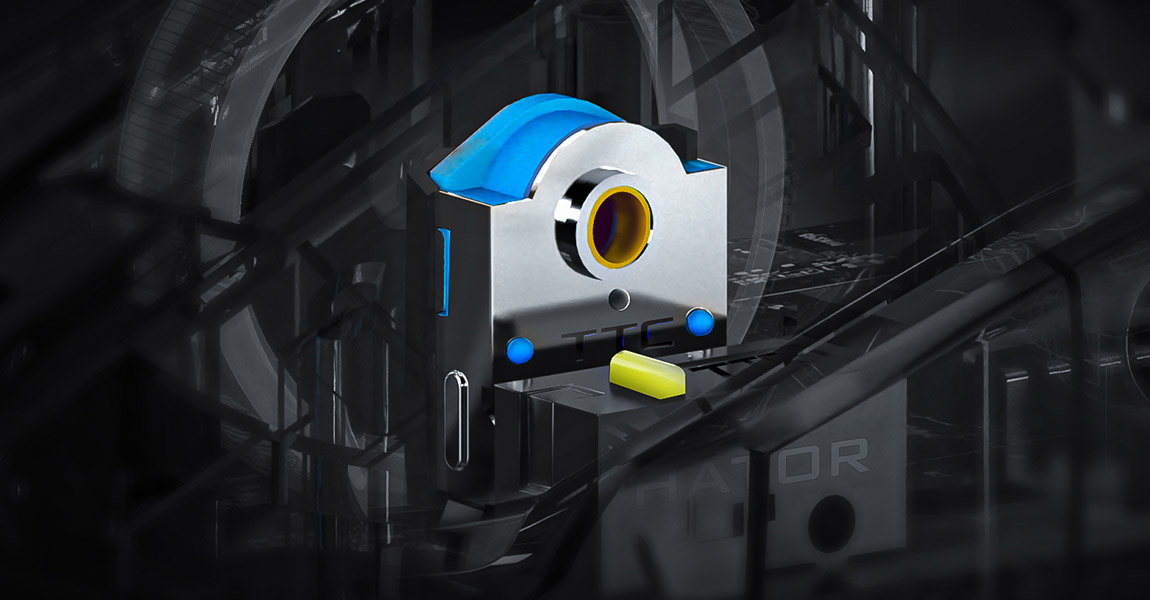

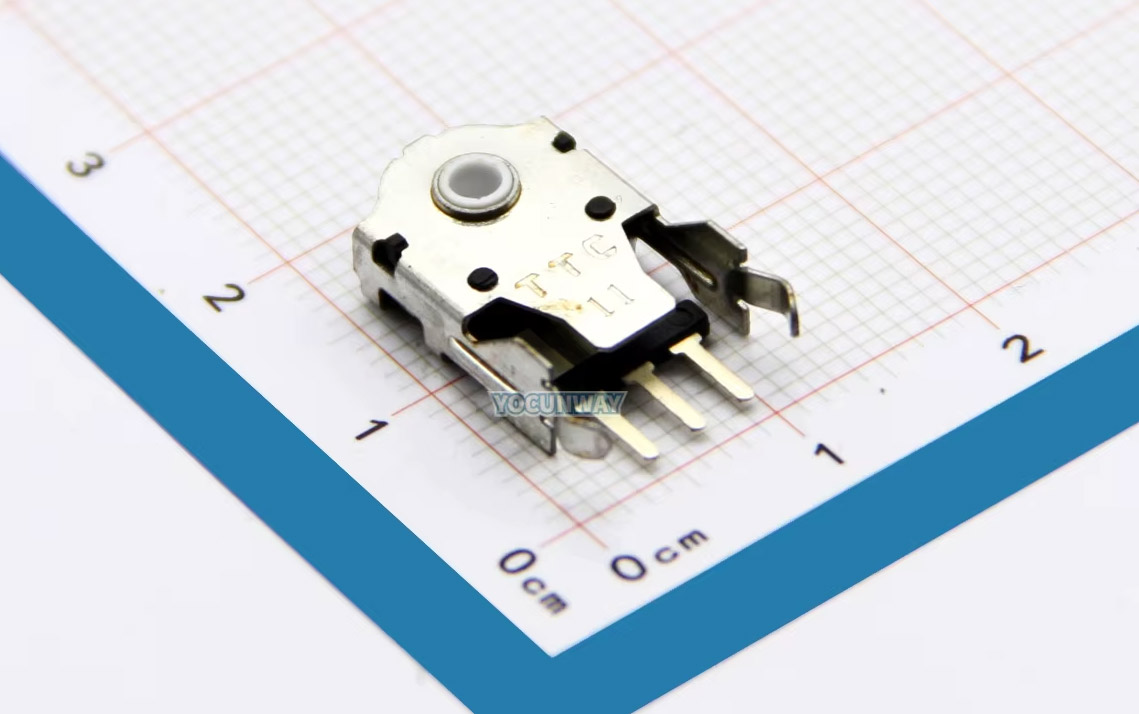

TTC (Trantek Electronics Co.)

TTC в настоящее время является любимым OEM-поставщиком для высококачественных игровых мышей (Razer, Glorious, HATOR). Их энкодеры славятся четкими, отчетливыми шагами и используются примерно в 90% современных игровых мышей.

Технические характеристики TTC Gold (официальные данные):

• Форма выходного сигнала: 24 позиции фиксации, 12 импульсов на оборот.
• Диапазон крутящего момента: 7–20 / 15–30 / 20–40 gfcm (по заказу).
• Ресурс: 2 миллиона оборотов / 50 миллионов «шагов».
• Пылезащищенная версия: до 72 миллионов шагов.
• Конструкция «bell mouth» (раструбное отверстие) для предотвращения случайного нажатия.
• Доступные высоты: 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 мм.

Энкодеры с золотой или желтой маркировкой — серия TTC Gold — обладают высокой тактильностью и средне-тяжелым усилием прокрутки. Это буквально «золотой стандарт» для гейминга с очень выразительными, резкими шагами. Часто имеют пылезащиту (модель Dustproof), с которой также выше ресурс.

Зелёная маркировка (TTC Green) означает среднюю тактильность и среднее усилие прокрутки. По отзывам пользователей, они ощущаются тяжелее, чем Gold, что может не подойти тем, кто привык к лёгкой прокрутке.

Красная маркировка (TTC Red) указывает на низкую тактильность и низкое усилие прокрутки. Легкие и быстрые, с минимальным сопротивлением. Подходят для офисной работы или быстрого просмотра.

Серебристая или белая маркировка (TTC White/Silver) обозначает стандартную OEM-деталь, очень похожую на Gold по ощущениям. TTC Gold немного легче, основное различие заключается в ресурсе.

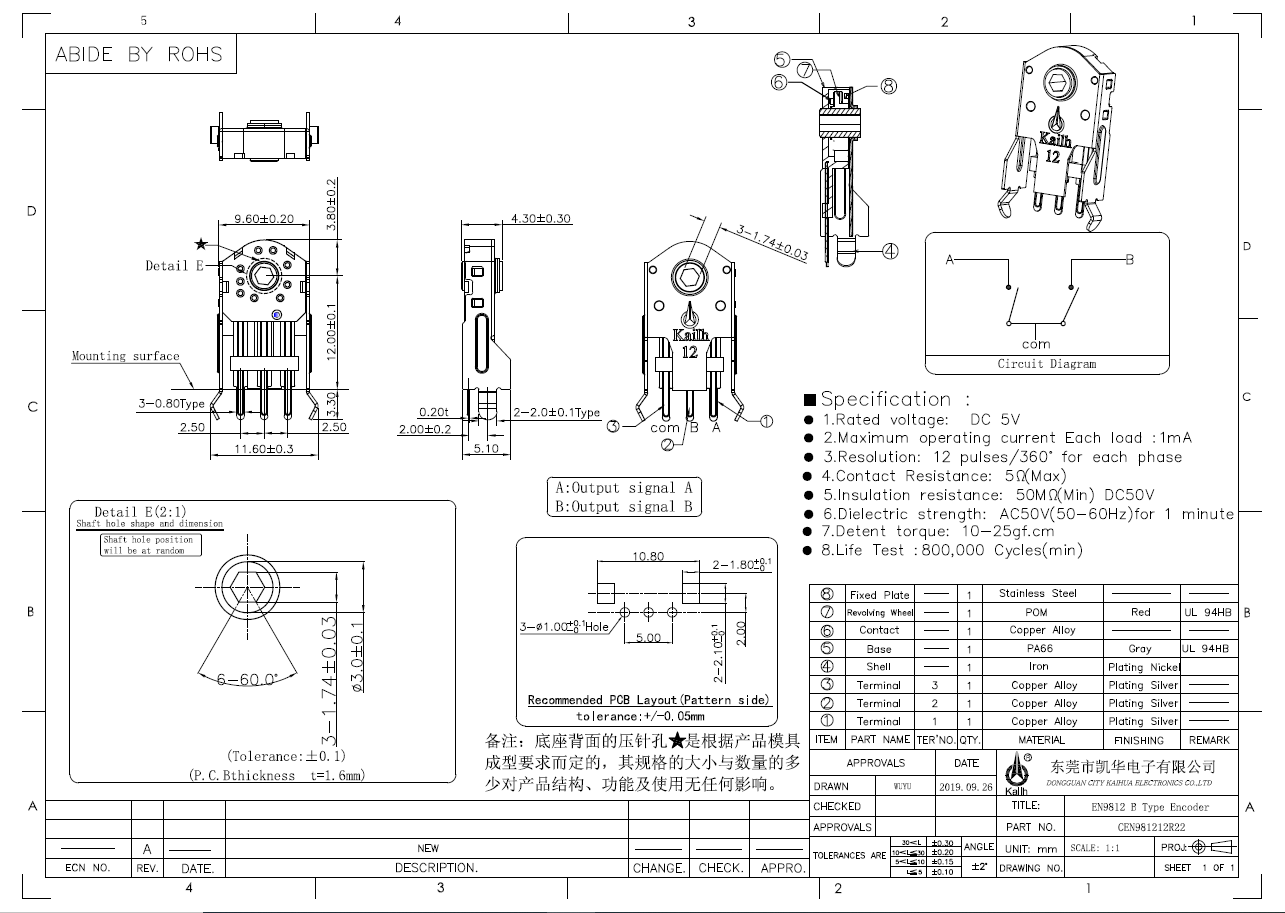

Kailh (Kaihua Electronics)

Энкодеры Kailh в целом характеризуются более плавной и лёгкой работой по сравнению с TTC. Их часто используют, когда производитель хочет добиться «более тихой» прокрутки.

Важное предупреждение: существуют РАЗЛИЧНЫЕ версии Kailh Red с разными характеристиками даже при одинаковой маркировке. Это объясняет противоречивые отзывы пользователей — одни описывают их как «экстремально плавные и лёгкие», другие жалуются на «тяжесть и грубость». Различия между партиями являются значительной проблемой.

Энкодеры с красным сердечником — самый распространенный тип Kailh. В идеале они известны своей экстремальной плавностью с очень мягкими, едва ощутимыми шагами. Имеют низкое сопротивление прокрутке. Ресурс обычно составляет 300–500 тысяч циклов.

Энкодеры с чёрным сердечником более жёсткие, чем красные. Они обеспечивают более чёткие шаги, приближаясь к ощущениям TTC, но в целом сохраняют «плавную» характеристику Kailh.

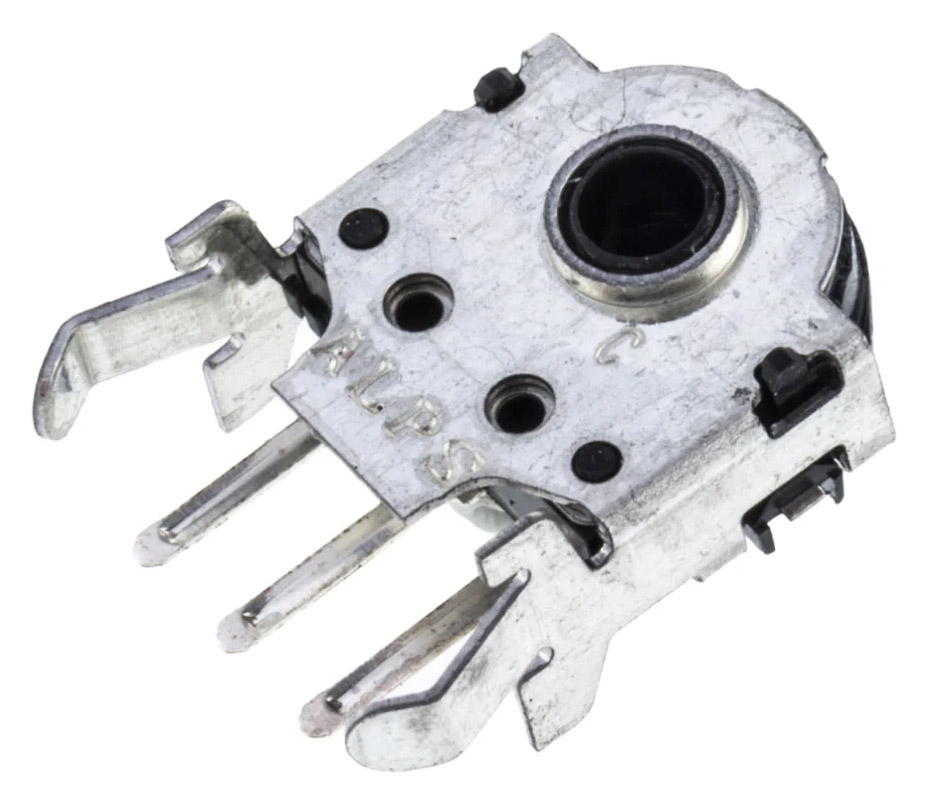

ALPS Alpine

ALPS — японский производитель, известный компонентами промышленного класса. Серия EC10 — это отдельная линейка моделей для мышей (ширина 10 мм). Энкодеры ALPS славятся высоким крутящим моментом и чрезвычайно чёткой, тяжёлой тактильностью. Они ощущаются «механически» и надёжно. Менее распространены в современных сверхлегких игровых мышах из-за веса и жесткости, но ценятся энтузиастами за точность.

Уникальные преимущества ALPS:

• Поставляются смазанными с завода (другие производители этого не делают).
• Менее подвержены «призрачной прокрутке» (double scrolling) благодаря качественной конструкции.
• Более массивные контактные лепестки из более качественного металла.
• Более жесткий пластик колесика по сравнению с конкурентами.

ALPS требуют специфической формы вала колесика с боковым фиксатором. Использование неподходящего колесика приведет к люфту и «звенящему звуку». Выбор высоты ограничен, например, нет 13 мм.

Huano

Huano традиционно ассоциируется с микропереключателями, но поставляет и энкодеры. Акцент делается на долговечности и защите от внешней среды — Huano производит широкий ассортимент «пылезащищенных» энкодеров с герметизированными корпусами. В целом жёсткие и тактильные, похожи на TTC Gold, но часто по более низкой цене. Являются прямой заменой TTC и Kailh в большинстве печатных плат. Похоже, что Huano пытались скопировать конструкцию ALPS. Работают хорошо, но фиксаторы изнашиваются быстрее из-за более мягкого пластика колесика.

F‑Switch

F‑Switch — менее известный производитель, заслуживающий внимания. Серия F‑Switch Green получила положительные отзывы:

• Мягче, чем TTC.
• Заметные тактильные шаги.
• Полностью бесшумный — уникальная характеристика.
• Ограничения: не продается отдельно, доступен только в качестве OEM-компонента.

Также существует F‑Switch Brown, но его трудно найти в свободной продаже.

Надёжность и обслуживание

Колесико прокрутки имеет сложную механическую конструкцию и подвергается высоким нагрузкам, что делает его частым источником поломок. Самая распространённая неисправность — это «дергающееся» колесико прокрутки, когда прокрутка вниз вызывает случайные скачки страницы, так называемый «призрачный скроллинг». Первопричиной почти всегда является износ энкодера. Серебряные или латунные контактные площадки внутри энкодера со временем окисляются. Смазка, используемая для смазывания фиксирующей пружины, смешивается с пылью и металлической стружкой от контактных лепестков, образуя проводящий шлам. Этот шлам создает соединение с высоким сопротивлением вместо чистого короткого замыкания на массу или вызывает «мерцание» сигнала. Если канал A срабатывает, а канал B не срабатывает из-за загрязнения, квадратурная логика нарушается. Контроллер фиксирует непоследовательное изменение состояния и интерпретирует это как реверс направления, что приводит к скачкам изображения на экране вверх.

Инженеры и техники подходят к ремонту, следуя иерархии мер. Химическая очистка является неинвазивным методом. Изопропиловый спирт (99%) — традиционное средство. Он растворяет проводящий налет и испаряется без остатка. Введение капли в энкодер и прокрутка могут устранить неисправность. Специализированные очистители контактов (DeoxIT) могут химически удалить окисление.

После очистки фиксирующая пружина может создавать ощущение скрипа. Капельку диэлектрической смазки наносят на тактильную шестерню. Крайне важно использовать диэлектрическую (непроводящую) смазку, чтобы не закоротить сигнальные площадки. Важное предупреждение относительно смазки: если энкодер уже смазан (а энкодеры ALPS поставляются смазанными), добавление смазки может быть вредным. Смазка притягивает пыль и частицы кожи, что приводит к образованию «цемента», который окончательно выводит энкодер из строя. Также следует избегать использования стандартного WD-40, поскольку он оставляет нелетучую масляную пленку, притягивающую ещё больше пыли и превращающую шлам в цемент, что навсегда выводит энкодер из строя.

Если очистка не помогает, энкодер вышел из строя. Замена требует выпаивания компонента. Критическое требование заключается в том, что замена должна соответствовать высоте (например, 10 мм) и расположению контактов (горизонтальное или вертикальное крепление). Несоответствие высоты не позволит закрыть корпус мыши или оставит колесико слишком глубоко утопленным.

Практический справочник по высоте энкодеров для популярных мышей

8 мм:

• Logitech G Pro Wireless.
• Logitech G Pro X Superlight.

9 мм:

• Razer Viper, Viper Mini.
• Razer Imperator, Mamba.
• SteelSeries RAW, Rival 310, Rival 100, Sensei 310.
• Endgame Gear XM1, XM1r.
• Ducky Feather.
• Finalmouse Ultralight 2, Starlight 12.
• Roccat KPU, KPOE.
• Zowie FK mini (оптический, замена невозможна).
• XAI.

10 мм:

• Logitech G102/G203, G304.
• Glorious Model O.
• HyperX Pulsefire Haste.
• SteelSeries Kana, Kinzu V2/V3.
• Xtrfy M42.
• Fuhlen X100.

11 мм:

• Razer Viper Ultimate, Abyssus, Naga.
• CoolerMaster MM710.
• Roccat Burst Pro, Burst Core.
• Finalmouse Air58, Ultralight Pro.
• SteelSeries Rival 600, Rival 700, Rival 300, Sensei Wireless.
• A4tech X‑710K, D‑70FX, XL-740K, X‑760H.
• Xtrfy M4.
• Rapoo (большинство моделей).

12 мм:

• Razer Viper V2 Pro (Kailh).

13 мм:

• G‑Wolves Skoll‑L.
• Ninjutso OOX, Katana.

14 мм:

• Razer DeathAdder Elite, DeathAdder V2.

Мыши с оптическими энкодерами (замена невозможна!)

• Logitech G302, G303, G402, G502.
• CoolerMaster MM720.
• Vaxee (все модели).
• Zowie (все модели).

Продвинутые и альтернативные реализации

Хотя механическое колесико доминирует, существуют альтернативные технологии для нишевых применений.

Емкостные сенсорные полосы используются в Microsoft Arc Mouse и Apple Magic Mouse. Они заменяют колесико емкостной сенсорной матрицей (подобной тачпаду). Для компенсации отсутствия физической обратной связи эти устройства используют тактильный привод (соленоид или линейный резонансный актуатор). Когда палец скользит, актуатор генерирует короткие импульсы для имитации «тик-тик-тик» механического колесика. Это чисто психологический трюк, но критически важный для точности пользователя. Эти датчики позволяют осуществлять 360-градусную прокрутку (панорамирование) и жесты (свайпы назад/вперед), предлагая функциональность, недостижимую для механического колесика.

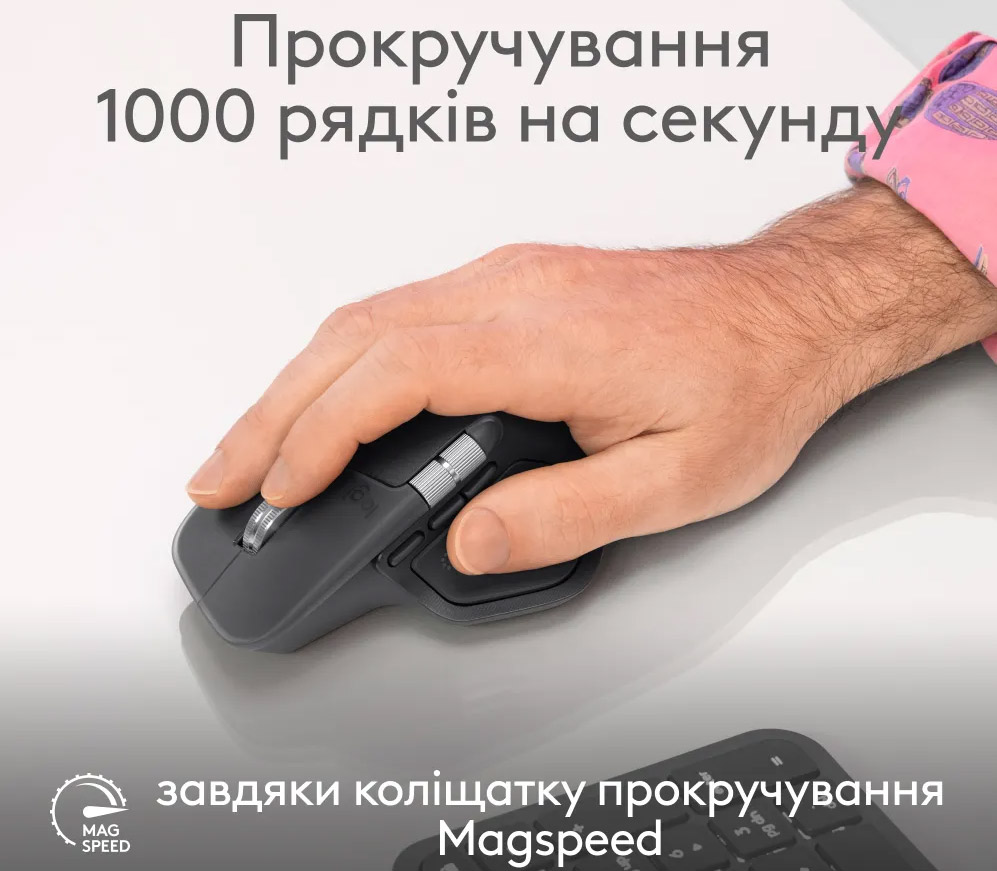

«Бесконечное» колесико прокрутки, популяризированное Logitech (Hyper-Fast Scroll), представляет собой гибридное механическое решение. Эти колесики тяжелые (металлические), чтобы действовать как маховики. Механическая кнопка физически отводит фиксирующую пружину от храповой шестерни. Это устраняет всякое трение, позволяя тяжелому колесику вращаться на подшипниках до 15 секунд после одного нажатия. Это неоценимо для аналитиков данных, работающих с электронными таблицами из 10 000 строк.

В некоторых мышах используются альтернативы традиционному колесику. Scroll ball (как в Apple Mighty Mouse) сочетает горизонтальную и вертикальную прокрутку в одном шариковом элементе. Pointing stick (трекпойнт) позволяет прокручивать при удержании специальной кнопки. Встроенные тачпады обеспечивают полный спектр мультитач-жестов. В качестве исторического анекдота стоит упомянуть мыши с двумя колесиками прокрутки, а также то, что компания Genius в конце 1990‑х предлагала модель NetMouse с двухпозиционным переключателем вместо колесика под названием «Magic Scroll Button».

Микропереключатели среднего клика (МВ3) и наклона

Пока энкодер обрабатывает вращение, колесико мыши также служит кнопкой среднего клика и иногда переключателем наклона. Эти функции обеспечиваются микропереключателями, которые отделены от самого энкодера.

Средний клик чрезвычайно сложно спроектировать правильно, поскольку он должен быть достаточно жёстким, чтобы предотвратить случайное срабатывание во время прокрутки, но достаточно лёгким для комфортного использования. Переключатели среднего клика обычно имеют более высокое усилие срабатывания (часто 75–150 г) по сравнению с основными левым и правым кликами (30–60 г). Эта разница является намеренным дизайнерским решением, призванным отделить действие «прокрутки» от действия «клика».

Для кнопки колесика используются два основных типа переключателей. Стандартные прямоугольные 3‑контактные переключатели (Omron D2FC, Huano Blue Shell) — это крупные прямоугольные переключатели, используемые для основных кнопок мыши. Хотя некоторые крупные мыши (такие как Logitech G403 или G603) используют их для среднего клика, они часто слишком громоздки для ограниченного пространства вокруг колесика.

Квадратные тактильные переключатели (серия Panasonic EVQ) имеют компактный форм-фактор — обычно 6×6 мм — с двумя или четырьмя контактами для поверхностного (SMD) или сквозного монтажа. Серия Panasonic EVQ-P0 является промышленным стандартом для качественных средних кнопок. Она имеет небольшой круглый плунжер и механизм с металлическим куполом. Ощущение чёткое, с коротким ходом (0,2–0,35 мм) и резким «щелчком». Ресурс составляет от 1 до 5 миллионов циклов. Эти переключатели ценятся в компактных печатных платах, таких как Logitech G Pro Wireless или Razer Viper, где место ограничено.

Мыши с «4D-прокруткой» (наклон влево/вправо) добавляют ещё два микропереключателя к узлу. Они обычно монтируются на основной печатной плате, по бокам узла с колёсиками. Из-за экстремальных пространственных ограничений это почти исключительно низкопрофильные SMD-тактильные переключатели (такие как Panasonic EVQ-P0 или аналогичные миниатюрные купола от Kailh). Узел колесика удерживается в колыбели, которая действует как кардан. Нажатие на колесико в сторону наклоняет узел, прижимая физический рычаг к крошечному SMD-переключателю на плате.

Итоги и рекомендации

Для гейминга: TTC Gold — оптимальный выбор. Четкие тактильные шаги, высокий ресурс, широкая доступность. Версия Dustproof для дополнительной надежности.

Для максимальной тактильности: ALPS — бескомпромиссный вариант для тех, кто ценит механические ощущения и готов мириться с большим весом и шумом.

Для плавной быстрой прокрутки: Kailh Red — если повезет достать качественную партию. Но будьте готовы к разбросу качества.

Для тихой работы: F‑Switch Green — если удастся найти мышь с ним в наличии, поскольку отдельно он не продается.

Универсальный вариант: TTC Gold или TTC White — сбалансированное сочетание тактильности, плавности и надежности.

Для профессионала выбор технологии колесика прокрутки определяет тактильный характер интерфейса. Пока мы смотрим в будущее, несмотря на рост популярности сенсорных и голосовых интерфейсов, точность, скорость и тактильное подтверждение физического колесика гарантируют ему место основного инструмента взаимодействия человека с компьютером в ближайшем будущем. Скромное колесико, часто недооцениваемое, остается одним из самых механически изящных компонентов на современном рабочем столе.
