Обзор блока питания Raidmax Thunder RGB RX-735AP-R мощностью 735 Вт. Народный RGB

В одном из прошлых обзоров мы познакомились с блоком питания, оснащенным RGB-подсветкой. При неплохих своих характеристиках и высокой экономичности он обладал серьезным недостатком — стоимостью, которая без проблем может составить треть бюджета игрового ПК. Но, учитывая повальную моду на RGB, которая, кстати, была одним из лейтмотивов на прошедшей компьютерной выставке Computex, подобные доступные решения остаются лишь вопросом времени. А кому уже не терпится собрать систему с подсветкой RGB из доступных комплектующих уже сейчас могут это сделать, обратив свое внимание на продукцию американской фирмы Raidmax. В ее активе присутствует линейка блоков питания Thunder RGB, куда входит пока еще две модели — на 535 и 735 ватт. С одной из них, а именно старшей, мы сегодня и познакомимся.

Raidmax Thunder RGB RX-735AP-R

Raidmax Thunder RGB 735W (RX-735AP-R)

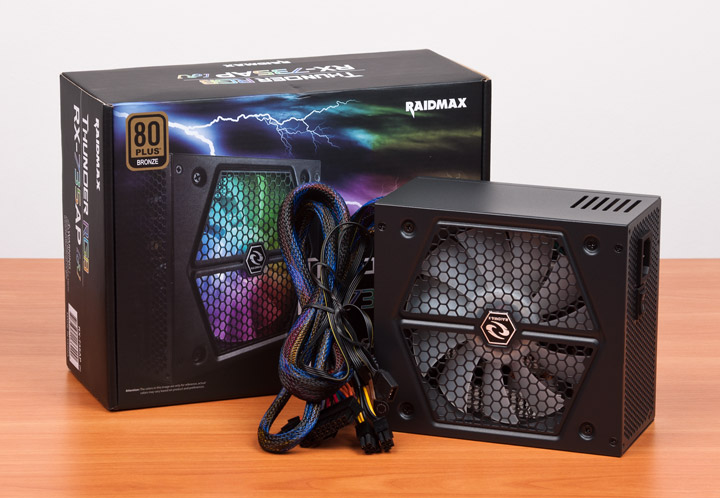

Блок поставляется в цветастой коробке, на лицевой стороне которой изображено само устройство с работающей подсветкой, при виде которой потенциальный покупатель вряд ли сможет пройти мимо. На остальных гранях упаковки указаны основные характеристики устройства, соответствие сертификату 80 Plus Bronze, количество всевозможных разъемов и инструкция, как правильно подключать видеокарту тем или иным кабелем.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

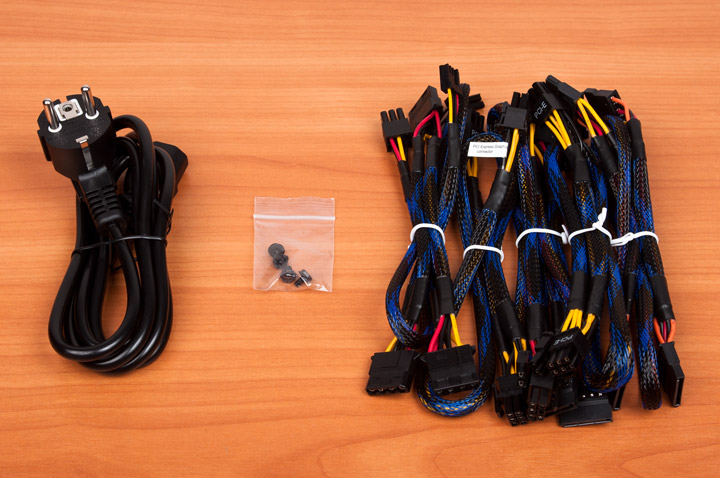

В комплекте поставки пользователь найдет набор отстегивающихся кабелей, монтажные винтики и сетевой кабель.

Raidmax Thunder RGB RX-735AP-R

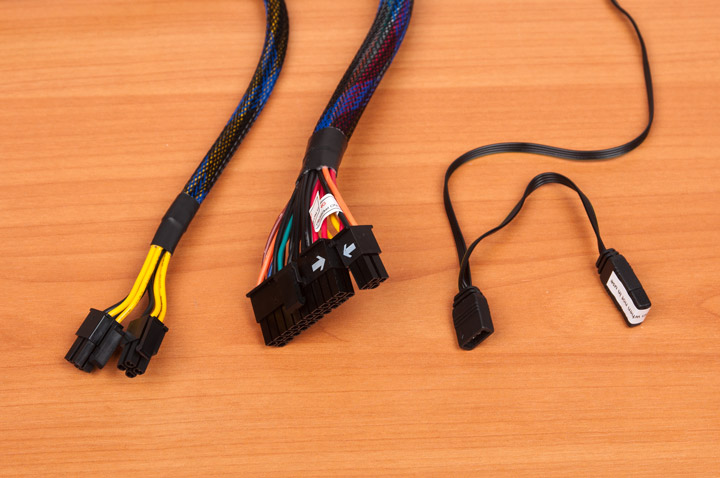

Шлейф питания материнской платы (54 см) и процессора (59 см) не отстегиваются, но их разъемы без защелок между половинками, так что при подключении придется немного помучаться, чтобы попасть в гнездо. Есть еще кабель RGB длиной 69 см.

Raidmax Thunder RGB RX-735AP-R

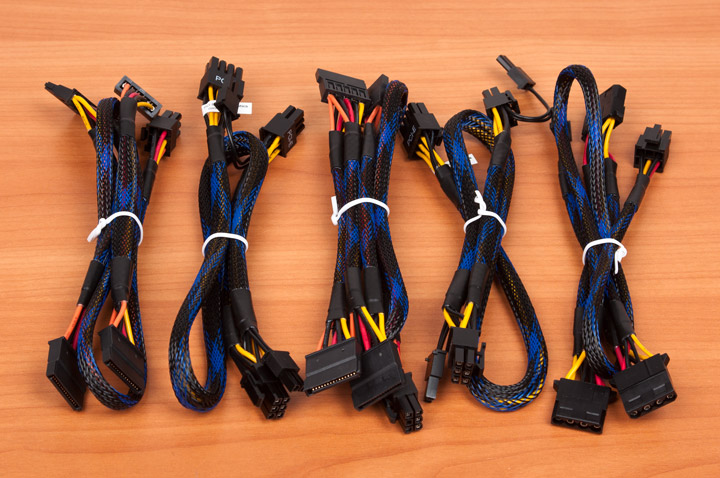

Остальной набор шлейфов следующий:

  • два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50 см);
  • два с четырьмя разъемами питания для SATA-устройств (50+15+15+15 см);
  • один с тремя разъемами питания для IDE-устройств и одним FDD (50+15+15+15 см).
Raidmax Thunder RGB RX-735AP-R

Комплект небольшой, но вполне достаточный для сборки системы с двумя адаптерами и большим количеством накопителей. Все шнуры заключены в черно-синюю нейлоновую оплетку.

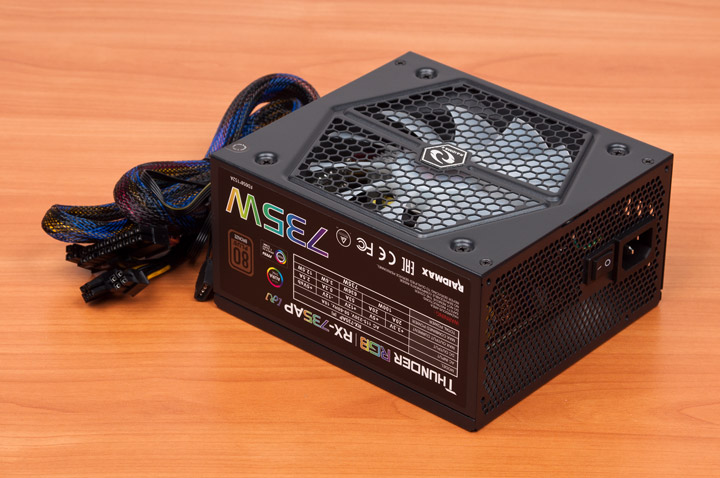

Корпус устройства по виду напоминает рассмотренный ранее блок Raidmax Cobra 1200W, обладает глубиной 165 мм и окрашен в темно-серый цвет. Решетка для защиты 135-мм вентилятора штампованная в виде шестигранника с одним ребром усиления.

Raidmax Thunder RGB RX-735AP-R

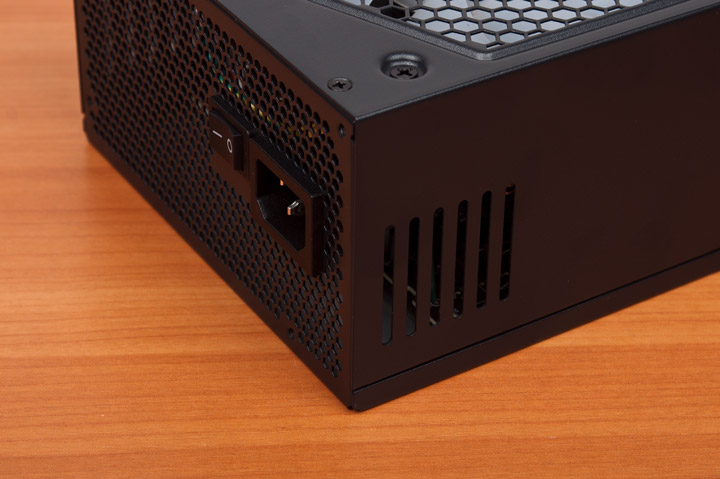

Вся наружная стенка в перфорации, но есть несколько прорезей на боковой грани и часть горячего воздуха может поступать внутрь системного блока. Кстати, в Raidmax Cobra аналогичные отверстия были заклеены декоративными наклейками, причем, с дух сторон.

Raidmax Thunder RGB RX-735AP-R

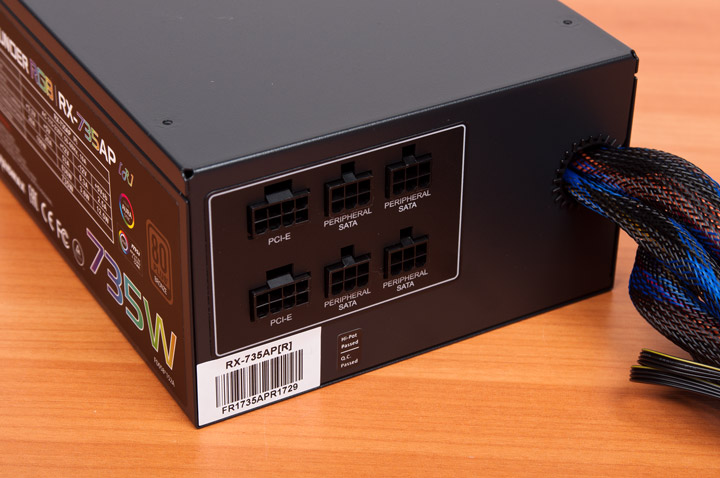

На внутренней стенке расположены разъемы для подключения отстегивающихся кабелей. Каждый из них подписан и имеет определенный размер, так что при подключении вряд ли получится их спутать.

Raidmax Thunder RGB RX-735AP-R

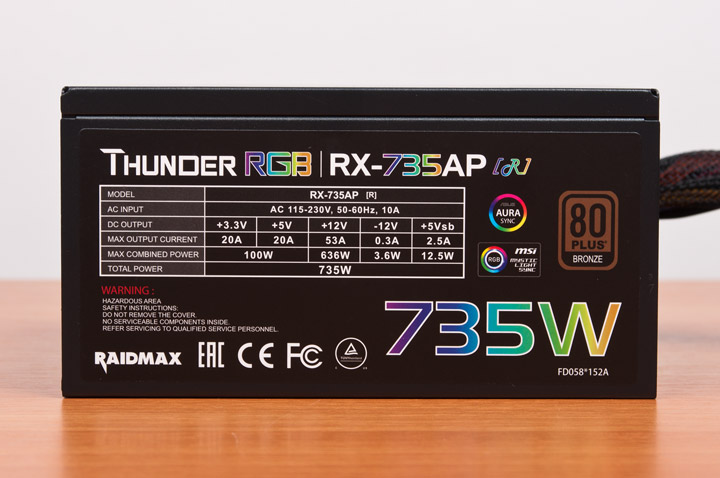

По своим возможностям RX-735AP-R отвечает современному уровню и способен выдать до 636 Вт по одной линии +12V. Комбинированная мощность напряжений +3,3 и +5 В составляет 100 Вт, чего будет достаточно для систем последних поколений.

Raidmax Thunder RGB RX-735AP-R

Дежурное напряжение и линий –12V довольствуются 12,5 и 3,6 Вт соответственно. Здесь никаких изменений и вряд ли они будут в ближайшее время, только изредка у некоторых решений эти параметры немного увеличиваются.

Raidmax Thunder RGB RX-735AP-R +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 53 0,3 2,5
Комбинированная мощность, Вт 100  636 3,6 12,5
Общая максимальная мощность, Вт 735

Блок оснащается активным PFC и обладает возможностью работать в широком диапазоне сетевого напряжения. Из защит производитель обещает следующие: от повышенного и пониженного выходного напряжение, от перегрузки и короткого замыкания. Есть также автоматическая регулировка скорости вращения вентилятора.

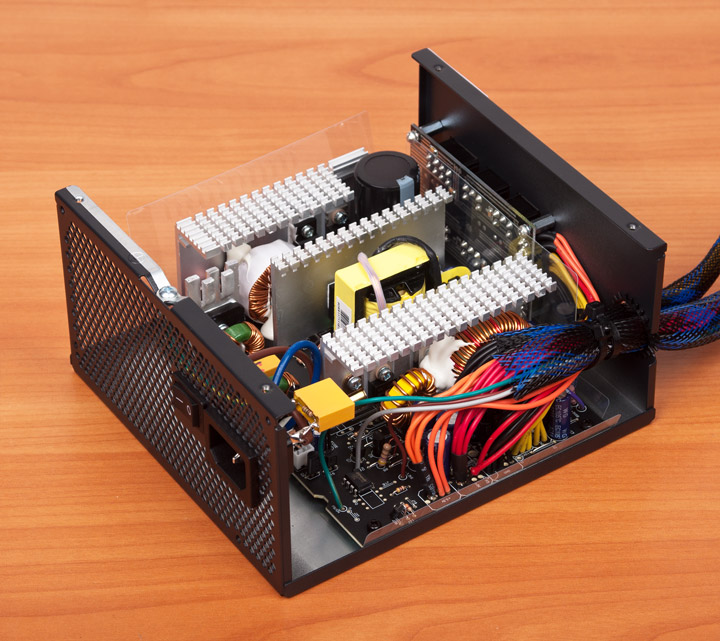

Рассматриваемая модель выполнена на платформе Andyson с диодами Шоттки и груповой стабилизацией выходных напряжений.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

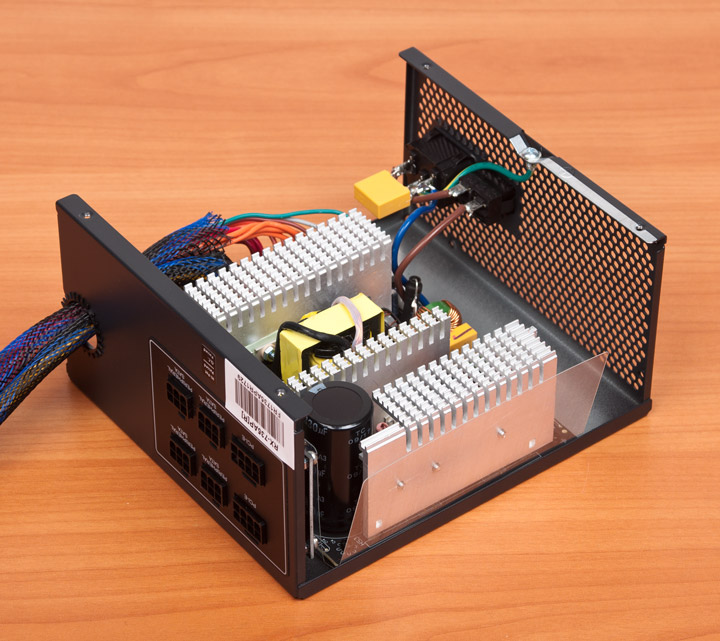

Raidmax Thunder RGB 735W собран добротно, претензий предъявить не к чему, единственное, что смутило, так это отсутствующий варистор во входном фильтре.

Raidmax Thunder RGB RX-735AP-R

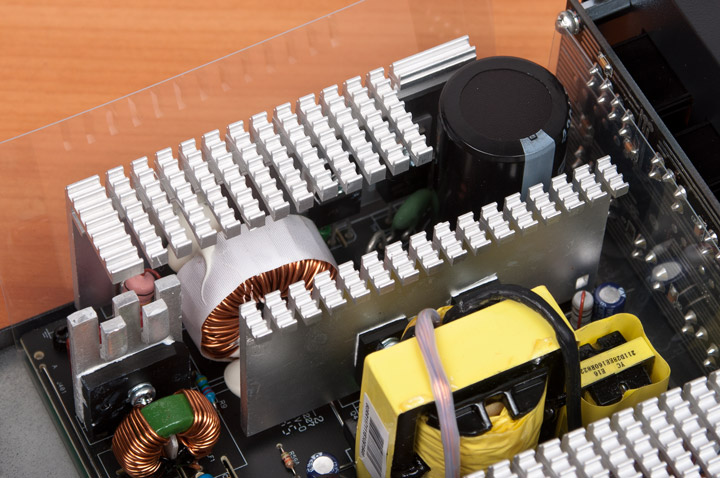

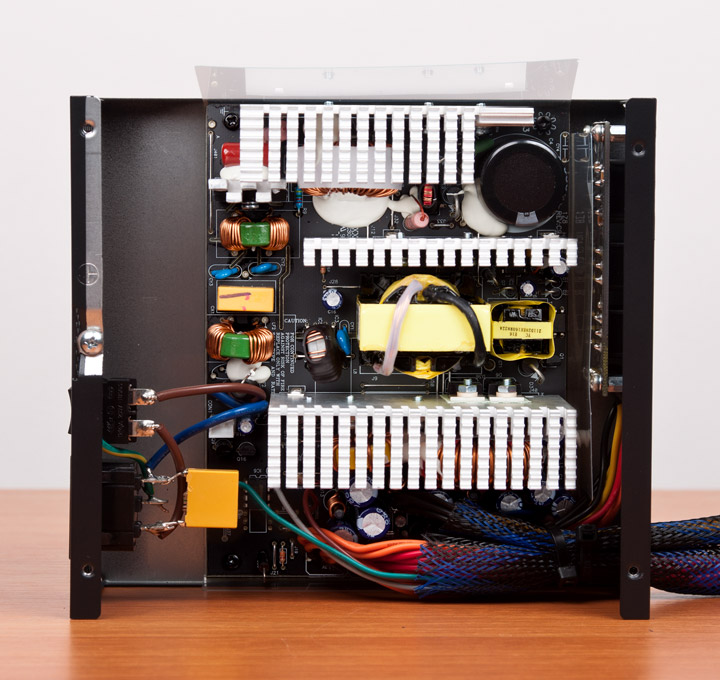

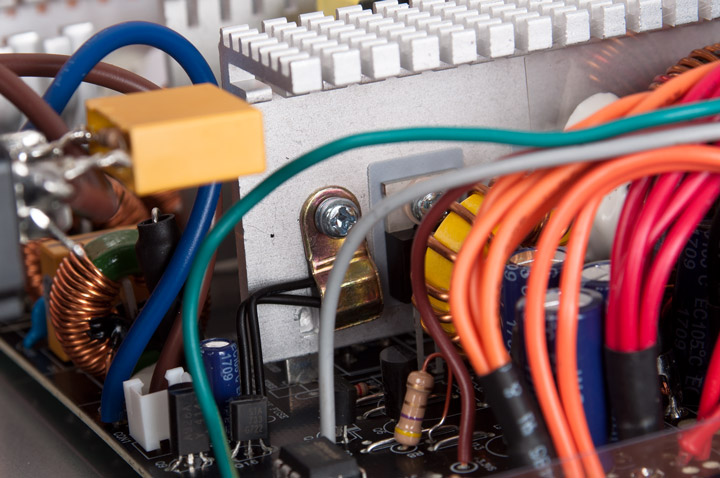

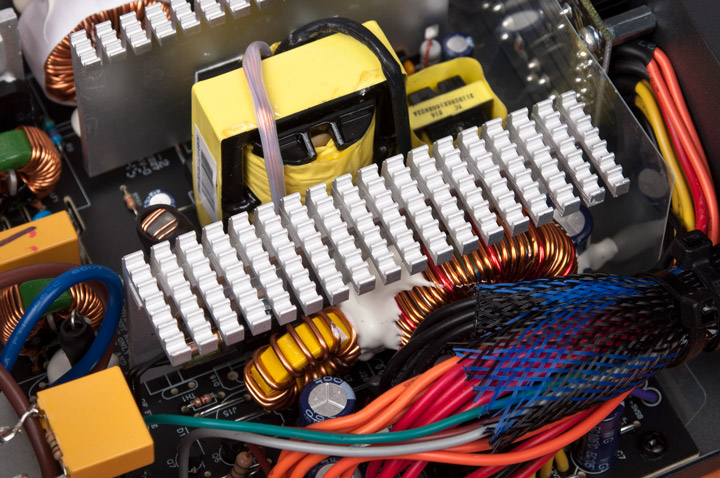

В глаза сразу бросаются Г-образные, тонкие, но с хорошим оребрением, радиаторы, которые используются для элементов модуля активного PFC, ключевых транзисторов и выходного выпрямителя. На охладителе последних закреплен термодатчик, причем, «фирменной» скобой, которая встречалась ранее во всех блоках питания Raidmax.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

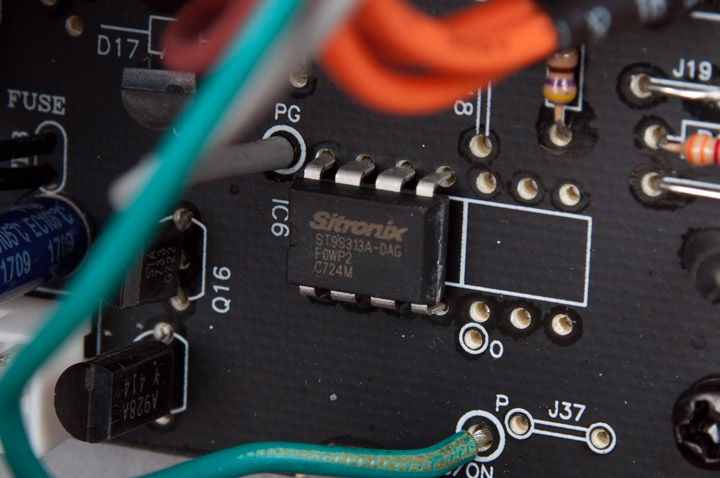

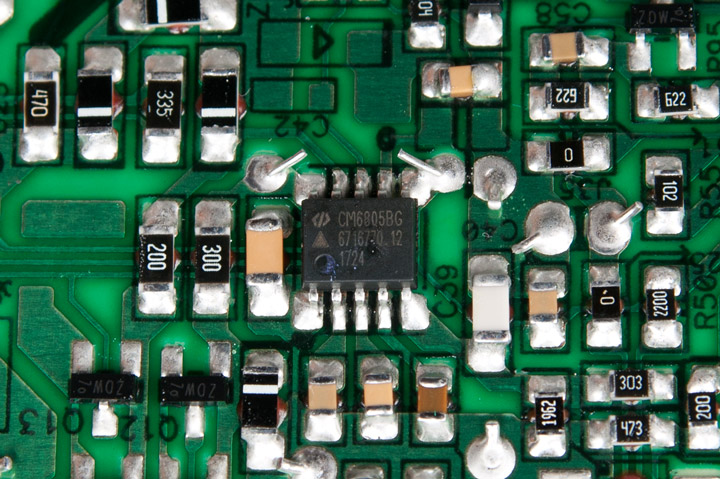

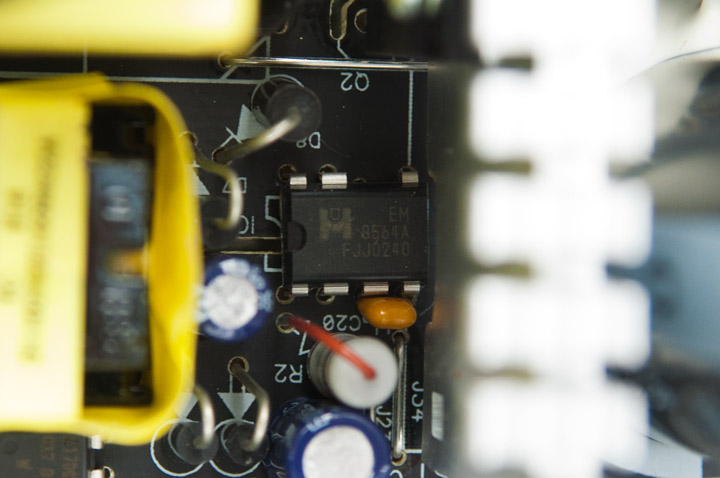

Управляется устройство контроллером CM6805BG, расположенным на обратной стороне печатной платы. Дежурное напряжение реализовано за счет чипа EM8564A. Мониторинг узлов блока возложен на микросхему Sitronix ST9S313A.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

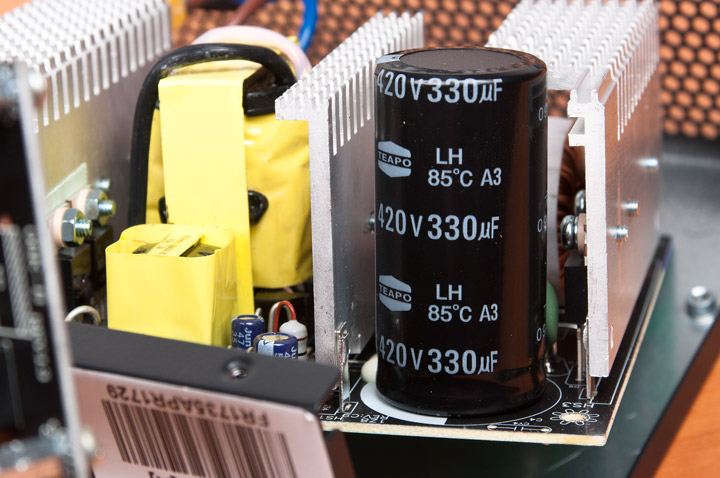

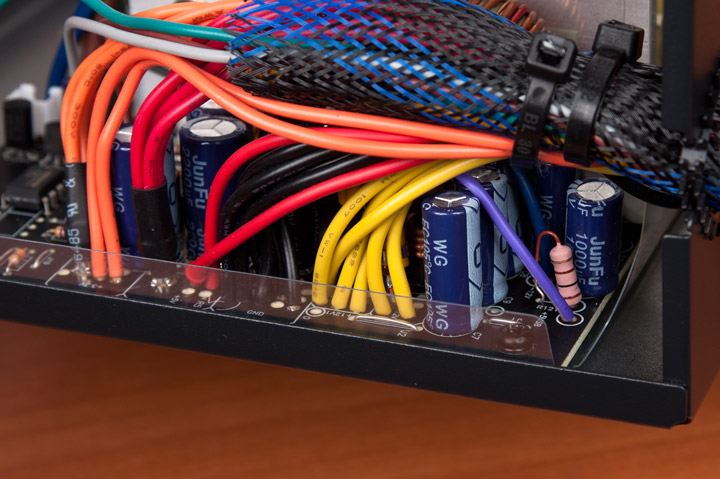

Во входной цепи установлен конденсатор Teapo номиналом 330 мкФ х 420 В с рабочей температурой 85 °C, остальные емкости производства JunFu.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

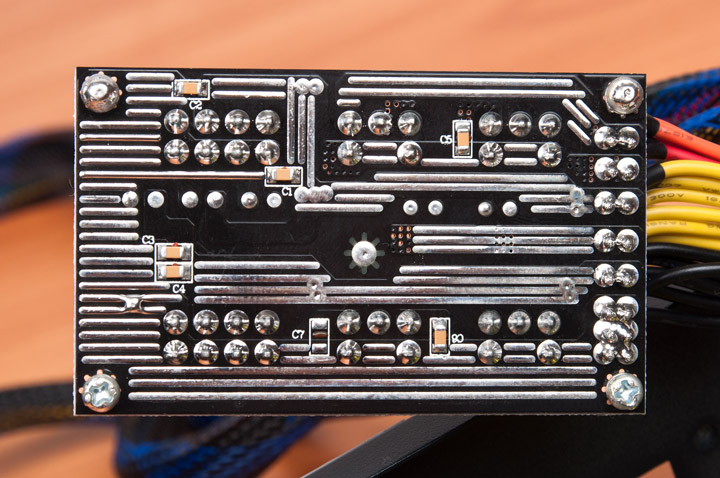

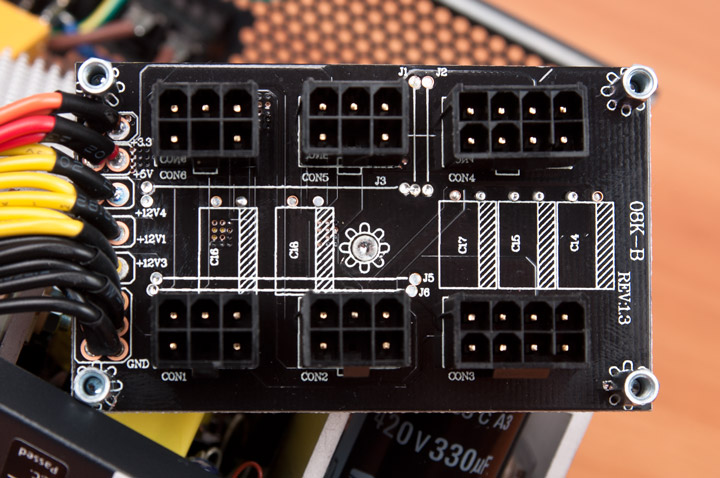

На плате с разъемами для отстегивающихся кабелей присутствуют лишь несколько SMD-конденсаторов, электролитические отсуствуют.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

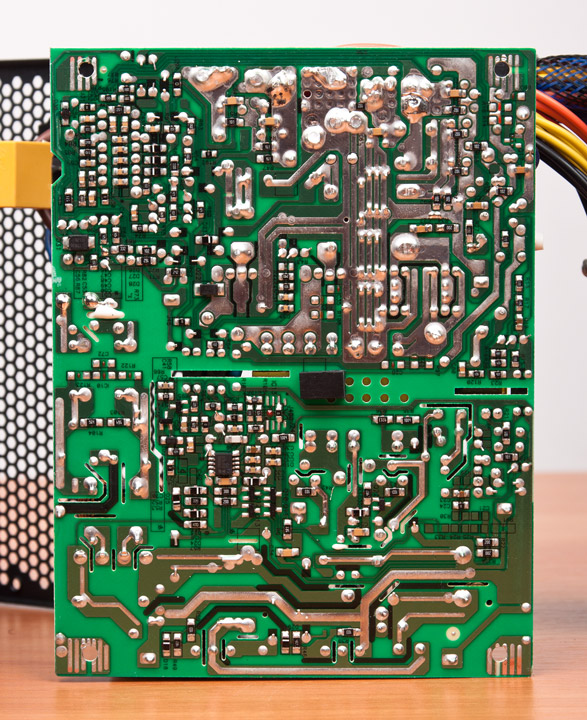

Качество пайки очень хорошее, заметных огрехов не видно.

Raidmax Thunder RGB RX-735AP-R

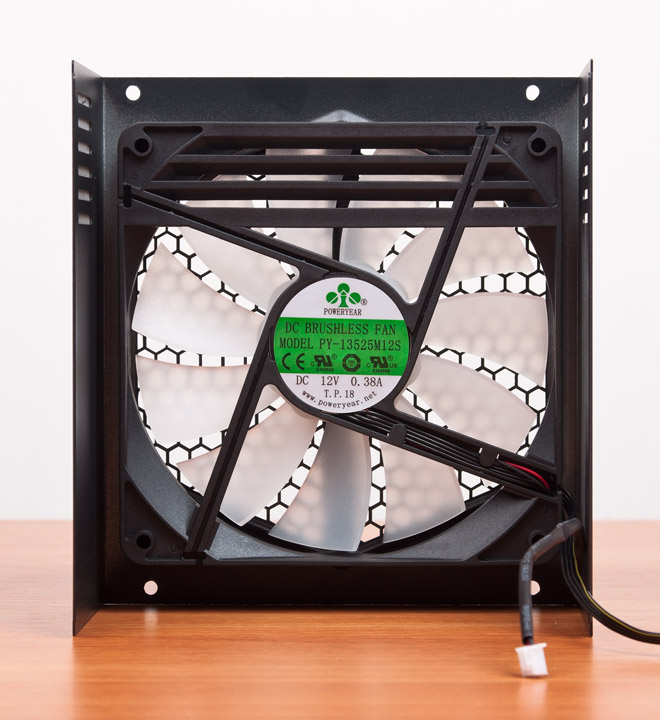

Охлаждается блок 135-мм вентилятором PowerYear PY-13525M12S, основанным на втулке скольжения и с двухконтактным подключением. Есть еще управляющий кабель для RGB-подсветки и, конечно же, фирменные жалюзи, которые снижают поток воздуха в районе внешней стенки устройства, тем самым направляя его на более горячие компоненты на плате.

Raidmax Thunder RGB RX-735AP-R

В простое системы он крутится на частоте 720 об/мин, при этом шум умеренный, без назойливых призвуков. С ростом нагрузки его частота возрастает, даже с одним адаптером 1070 об/мин уже отчетливо слышно. При номинальной мощности он достигает пика в 1680 об/мин и о тихой системе можно позабыть.

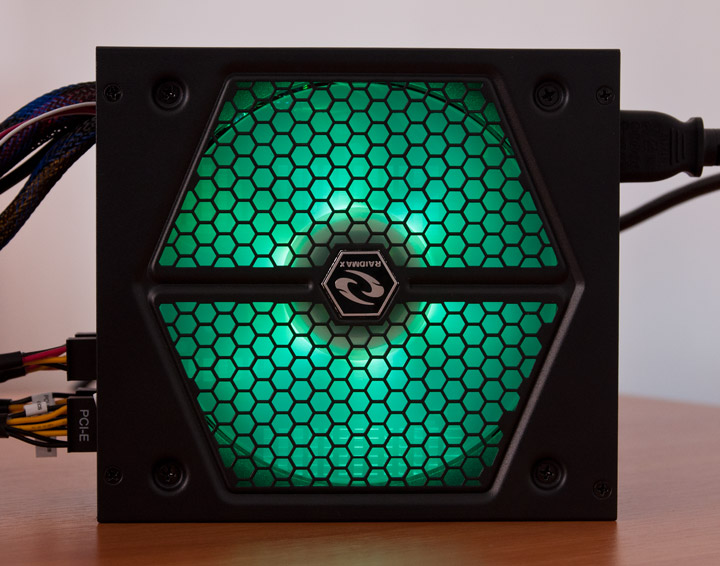

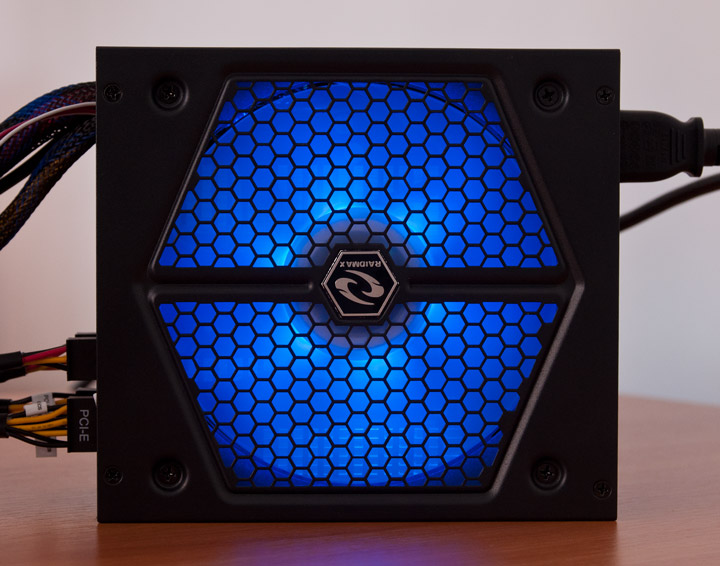

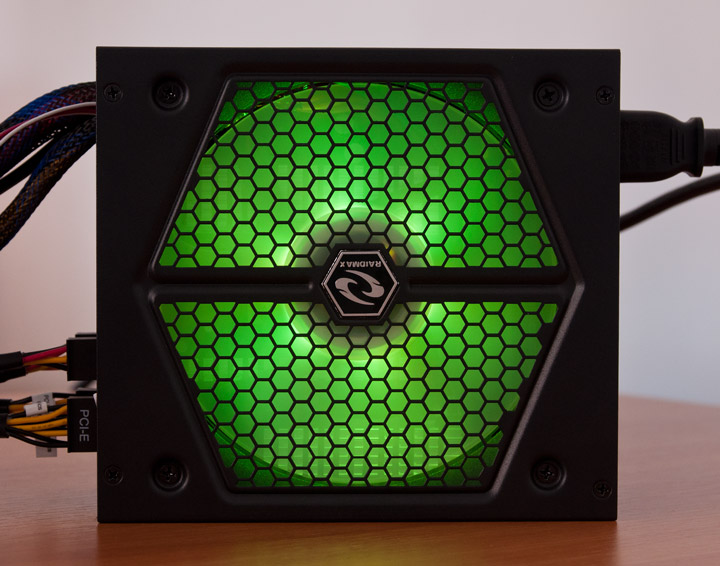

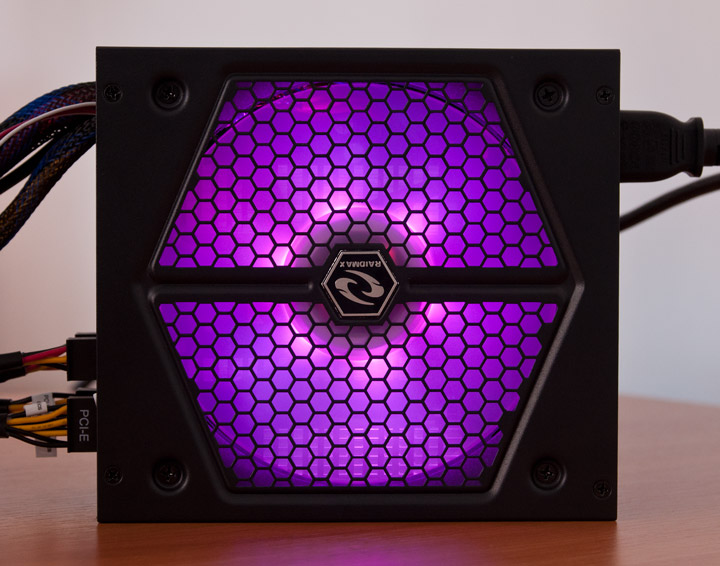

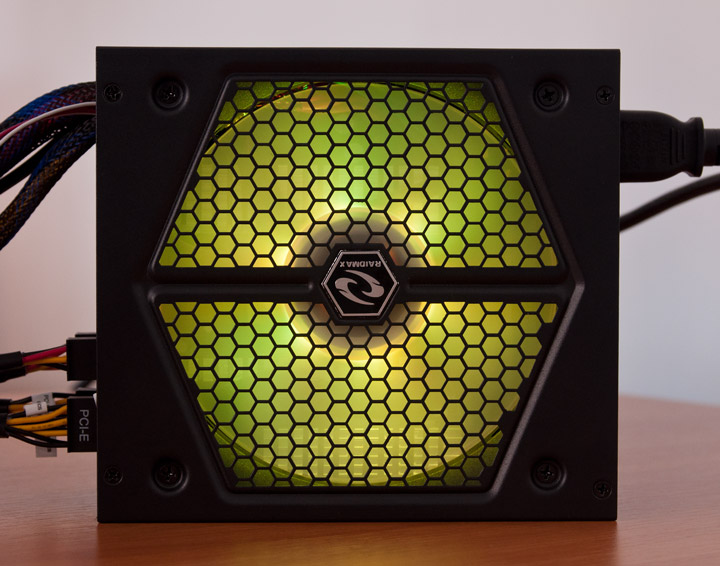

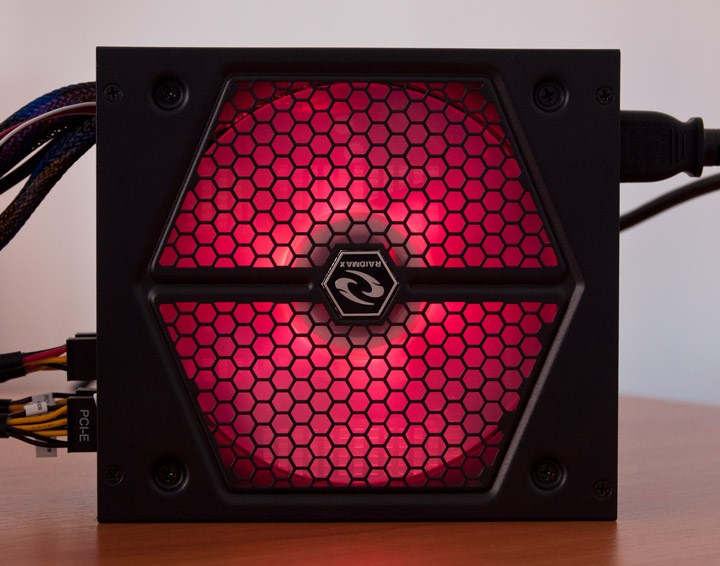

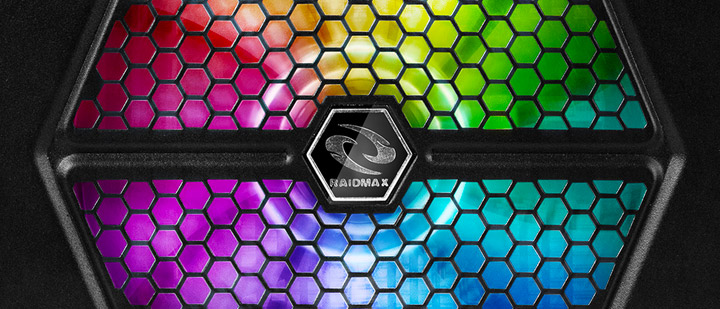

Подсветка вентилятора активируется только при подключении кабеля RGB к материнской плате, при этом необходимо соблюдать полярность коннектора.

Raidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-RRaidmax Thunder RGB RX-735AP-R

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялся одновременный запуск утилиты LinX 0.6.5 и бенчмарка Tropics с активированными сглаживанием уровня 2х и анизотропной фильтрацией 16х, видеоадаптеры при этом работали в режиме SLI. Еще одно тестирование было проведено с запуском лишь бенчмарка Tropics со сглаживанием 4х и анизотропной фильтрацией 16х, также в режиме SLI.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора.

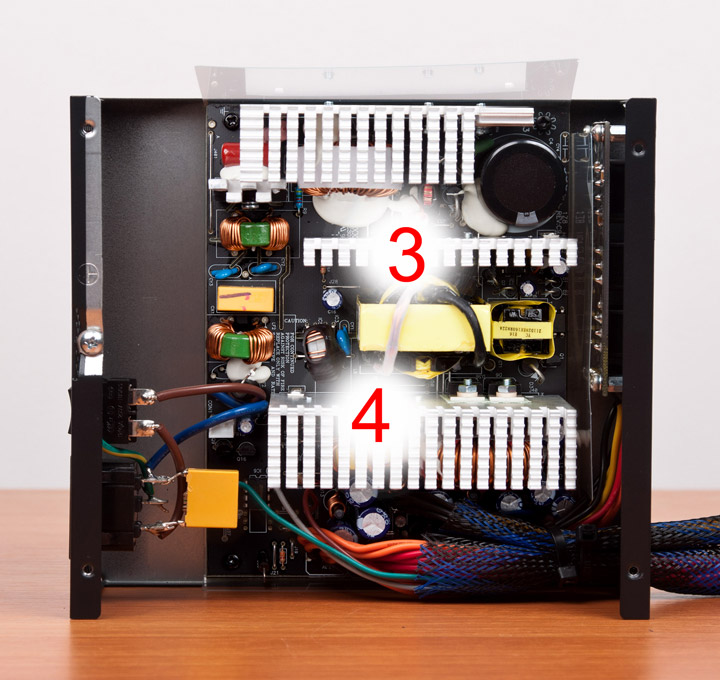

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Raidmax Thunder RGB RX-735AP-R

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 1080 (LGA1151) GTX 1080 (LGA1151) GTX 295 SLI (LGA1366) GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Game Burn, Game+LinX
Потребляемая мощность, Вт 41 (~31) 368 (~300) 733 (~610) 892 (~730)
Линия +3.3V, В 3,36 (+1,8) 3,36 (+1,8) 3,27 (–0,9) 3,26 (–1,2)
Линия +5V, В 5,15 (+3) 5,22 (+4,4) 5,11 (+2,2) 5,10 (+2)
Линия +12 (MB), В 12,06 (+0,5) 11,74 (–2,17) 11,58 (–3,5) 11,45 (–4,6)
Линия +12 (CPU), В 12,06 (+0,5) 11,75 (–2,1) 11,73 (–2,3) 11,52(–4)
Линия +12 (VGA1), В 12,06 (+0,5) 11,67 (–2,75) 11,52(–4) 11,4 (–5)
Линия +12 (VGA2), В 12,06 (+0,5) 11,81 (–1,6) 11,58 (–3,5) 11,41 (–4,9)
Скорость вращения вентилятора, об/мин 720 1070 1634 1680
Термодатчик №1 23 25,1 25,2 25,2
Термодатчик №2 24,8 27 28,4 29,6
Термодатчик №3 28 32,7 44,4 52,3
Термодатчик №4 29,5 51,5 76,7 86

Как и доступная платформа CWT, аналогичная Andyson плохо справляется с нагрузкой и падение напряжения на линии +12V доходит до 5%, что, все же, в пределах нормы. Для 5-вольтовой линии характерен рост напряжения на 4,4% при слабой игровой нагрузке. В целом, если блок нагружать на уровне 500–600 ватт, то он вполне справится с поставленной задачей, при этом его показатели не выйдут за 3–4% пределы.

Выводы

За почти 20-летнию историю развития вычислительной техники, когда компьютер из рабочего инструмента для бизнеса превратился в обыденную вещь, мы стали свидетелями появления продукции, рассчитанной конкретно на геймеров. Появились геймерские материнские платы, видеокарты (ну как же без этого!), память, кулеры, накопители, корпуса, блоки питания и всевозможная периферия. Теперь пользователь без проблем сможет собрать себе игровой ПК, не задумываясь, какой компонент системы ему подойдет больше всего. А чтобы еще сильнее подчеркнуть геймерскую направленность продукта — производители добавили в него подсветку, и не простую, а RGB. То, о чем любители моддинга мечтали 15 лет назад, создавая своими усилиями, теперь геймеры получат просто так, на сдачу. И сразу задаешься вопросом: как, ну как геймеры раньше играли без этого?

Что касается рассмотренного блока питания Raidmax Thunder RGB RX-735AP-R, то при своей скромной комплектации он отлично выглядит и вполне может подойти для сборки игровой системы среднего уровня. К его заявленным характеристикам стоит относиться осторожно, так как блок склонен при своей номинальной мощности работать на пределе, поэтому при подборе комплектующих необходимо это учитывать. Его несомненным плюсом является RGB-подсветка, которая в источниках питания встречается пока еще редко. В конечном итоге, если есть желание собрать яркий ПК, а уровень шума при этом отходит на второй план, то RX-735AP-R станет неплохим выбором.
